Caractéristiques techniques	Répéteur Wi-Fi Heden ACCHRW150M, norme 802.11n, vitesse jusqu'à 150 Mbps
Fréquence	2.4 GHz
Ports Ethernet	1 port Ethernet RJ45 pour connexion filaire
Utilisation	Étend la portée du réseau Wi-Fi existant, idéal pour les grandes maisons ou les bureaux
Installation	Configuration facile via WPS ou interface web
Maintenance	Redémarrage occasionnel recommandé, mise à jour du firmware via le site du fabricant
Sécurité	Support des protocoles de sécurité WPA/WPA2
Dimensions	Compact, facile à intégrer dans n'importe quel environnement
Poids	Léger, facile à transporter
Informations générales	Compatible avec la plupart des routeurs, garantie limitée du fabricant

FOIRE AUX QUESTIONS - ACCHRW150M Heden

Comment configurer le Heden ACCHRW150M pour la première fois ?

Pour configurer le Heden ACCHRW150M, branchez-le sur une prise électrique, connectez-vous à son réseau Wi-Fi par défaut, puis ouvrez un navigateur et accédez à l'adresse IP indiquée dans le manuel. Suivez les instructions à l'écran pour connecter le répéteur à votre réseau Wi-Fi principal.

Pourquoi mon Heden ACCHRW150M ne se connecte-t-il pas à mon réseau Wi-Fi ?

Assurez-vous que le mot de passe que vous avez entré est correct et que votre routeur est en marche. Vérifiez également que votre réseau Wi-Fi utilise une bande de fréquence compatible (2,4 GHz) et que le répéteur est situé à une distance raisonnable du routeur.

Comment réinitialiser le Heden ACCHRW150M aux paramètres d'usine ?

Pour réinitialiser le Heden ACCHRW150M, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Quel est le meilleur emplacement pour mon Heden ACCHRW150M ?

Placez le Heden ACCHRW150M à mi-chemin entre votre routeur et la zone où vous souhaitez améliorer la couverture Wi-Fi. Évitez les murs épais et les objets métalliques qui peuvent interférer avec le signal.

Le Heden ACCHRW150M est-il compatible avec tous les routeurs ?

Oui, le Heden ACCHRW150M est compatible avec la plupart des routeurs Wi-Fi, tant qu'ils prennent en charge la bande de fréquence 2,4 GHz.

Comment savoir si le Heden ACCHRW150M fonctionne correctement ?

Vérifiez les voyants LED sur le répéteur. Un voyant vert indique une bonne connexion au réseau, tandis qu'un voyant rouge peut signaler un problème de connexion.

Puis-je utiliser plusieurs répéteurs Heden ACCHRW150M dans ma maison ?

Oui, vous pouvez utiliser plusieurs répéteurs Heden ACCHRW150M pour étendre la couverture Wi-Fi dans votre maison, mais assurez-vous de les configurer correctement pour éviter les interférences.

Le Heden ACCHRW150M supporte-t-il la mise à jour du firmware ?

Oui, vous pouvez mettre à jour le firmware du Heden ACCHRW150M via l'interface de configuration. Vérifiez régulièrement les mises à jour sur le site du fabricant pour bénéficier des dernières fonctionnalités et améliorations.

MODE D'EMPLOI ACCHRW150M Heden

Référence : ACCHRW150M

Ce produit est un répéteur de signal WIFI capable d'éclairer les zones mortes du réseau sans-fil. Compact, il s'almente via la prise USB, dispose d'ur port réseau et permet de répéter le WIFI 11b/g et 11n vers un pc portable, une console, une tablette, un ordinateur ou un Smartphone.

Il est spécialement conçu pour éndre le WIFI dans les grandes maison, les petites entreprises, les bureaux et toutes les zones où le signal WIFI est ralentit.

Il peut etendre un réseau WIFI mais également permettre de creer un point d'accès WIFI pour les zones qui ne sont equipées que d'un réseau filaire, comme les chambres d'hoteIs, les petites entreprises, ...

1 - CONTENU

Un mini repéteur WIFI sans fil Un manuel d'installation

2 - PRECAUTION

Ne versser,aucun liquide sur ce produit

Ne pas installer le produit trop pres d'une source de chaleurur

Ne pas insérer de métal ou tout autre matériel dans les ports de connexion

Ne pas démonter le produit par vos propres moyens, toujours faire appel à des professionnelnels

3 - CHARACTERISTIQUES

Répéteur WIFI 11b/g et 11n

Vitesse de transfert : 150 Mbps

Portée du repéateur : ~ 50m

WLAN 802.11 n pour un accès WIFI ultra rapide

Supporte les réseaux WLAN de 2.4 Ghz

Sécurité du WLAN avec des codes WPA 2, WPA et WEB (128/64)

Antenne intégrée

Longueur du cable de connexion : 50 cm

4 - SYSTEME REQUIS

• Point d'accès WLAN : IEEE 802.11 b, g, n
• Prise USB pour alimenter le repêuteur
• Le WLAN doit au moins prendre en charge la norme WPA
• Le nom de réseau WLAN doit être en mode « visible »

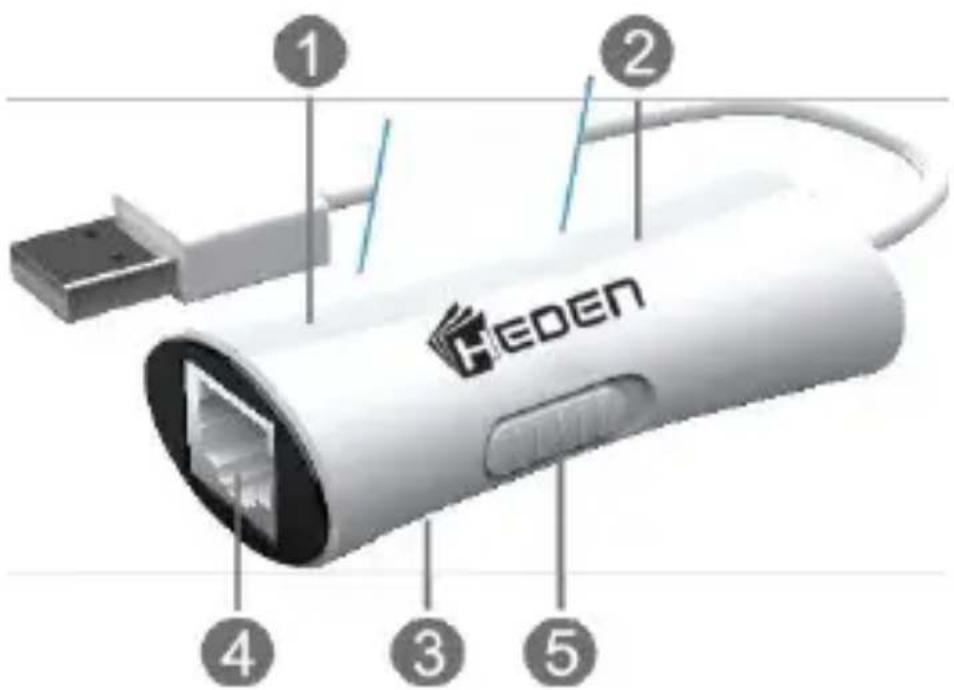

1. LED
2. Bouton WPS
3. Bouton Reset
4. Port réseau RJ 45
5. Bouton deCHOix entre : mode repéteur et mode routeur

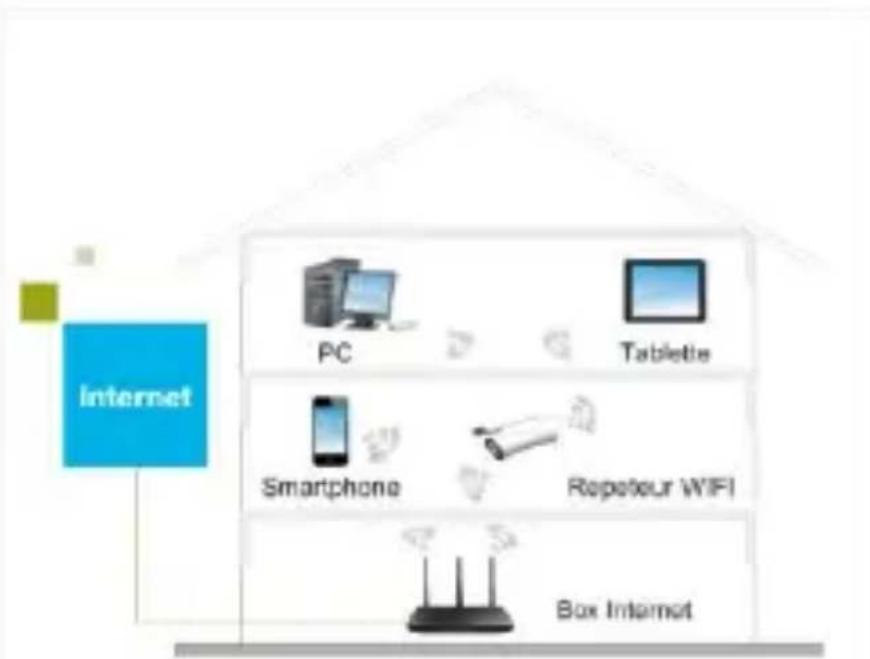

5 - INSTALLATION EN MODE REPETEUR WIFI SANS FIL

Mise en place d'un réseau d'infrastructure sans fil grâce à votre repétueur WIFI Heden. Ce produit permet d'extend ou de renforcer un réseau WIFI sans fil dans une grande maison ou une petite entreprise.

1) Branchez le repéteur via une prise USB
2) Activez le WIFI de votre Box Internet

(Si le fonctionnement de votre Box le nécessite)

3) Appuyez sur la touche WPS du répêuteur WIFI
4) Allumez votre PC portable, tablette ou Smartphone
5) Connectez votre appareil au repêuteur WIFI
6) Profitez du WIFI dans toute votre maison !

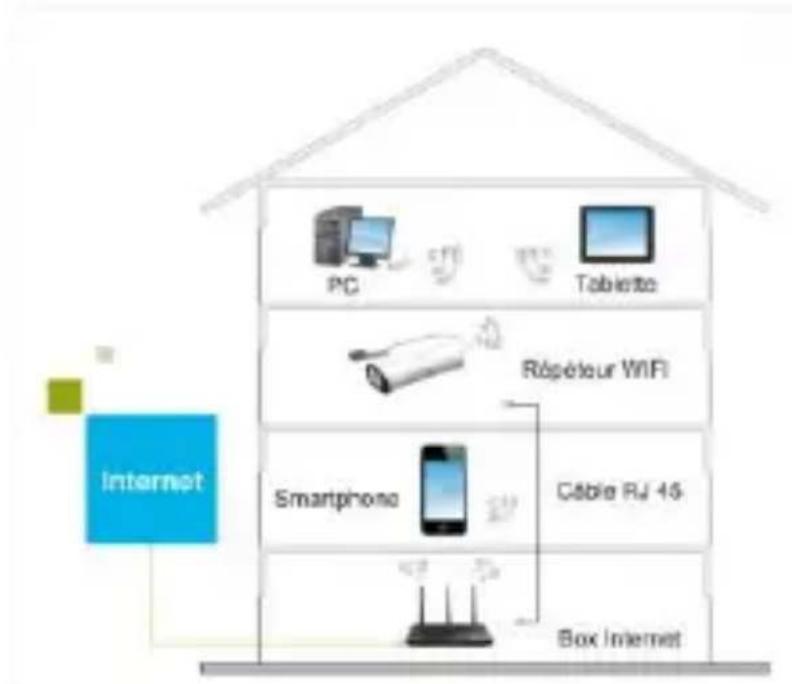

6 - INSTALLATION EN MODE ROUTEUR

Ce produit permet de creer un réseau WIFI sans fil, depuis un système filaire, dans une grande maison ou une petite entreprise. Vous aurez besoin d'une Box Internet qui diffuse un signal WIFI haut débit et il faudra connecter votre repéteur à votre box via un cable réseau RJ 45.

Mise en place d'un réseau d'infrastructure sans fil grâce à votre repétueur WIFI Heden.

Ce produit permet d'étendre ou de renforcer un réseau WIFI sans fil dans une grande maison ou une petite entreprise.

1) Branchez le repéteur via une prise USB

2) Branchez le repéctor à votre Box Internet via le cable RJ45

3) Allumez votre PC portable, tablette ou

Smartphone

4) Connectez votre appareil au repêuteur WIFI
5) Profitez du WIFI dans toute votre maison !

1) Connectez le repéteur WIFI via une prise USB
2) Assurez-vous que le repéateur WIFI est en mode «Répéateur WIFI»

Étape 1: Appuyez sur le bouton pour ouvrir le WIFI de votre Box Internet.

Étape 2: Appuyez sur le bouton WPS du répéteur WIFI pendant 7 à 10 secondes.

Étape 3: Attendez quelques secondes, votre répéteur WIFI est prét à l'emploi.

La clé de connexion du répéteur WIFI est la même que celle de votre Box Internet.

8 - CONFIGURATION COMPLETE DU REPETEUR EN MODE SANS FIL

8-1 - Connectez le repéateur WIFI via une prise USB. Mettez votre appareil en mode repéateur via le bouton sur le côté.

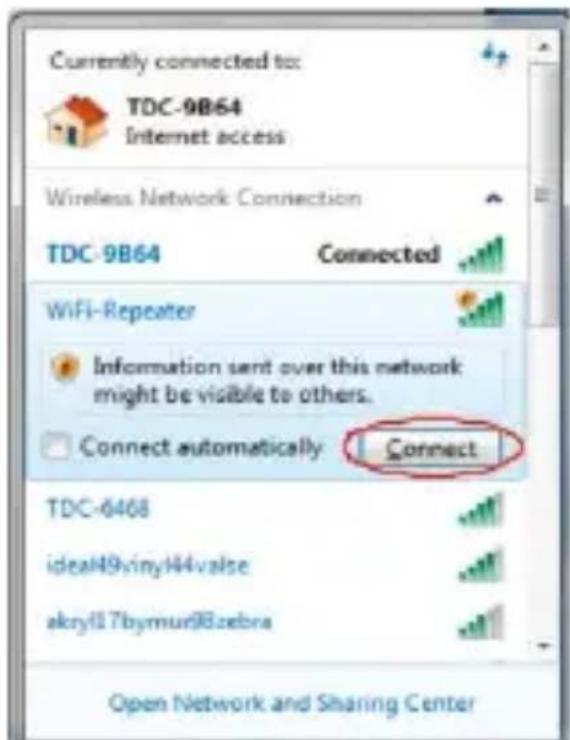

8-2 - Cliquez sur l'icone réseau en bas à droite de votre bureau :

Youtouvrezle signal du repeteur WIFI.

Cliquez sur connexion et attendez quelques secondes.

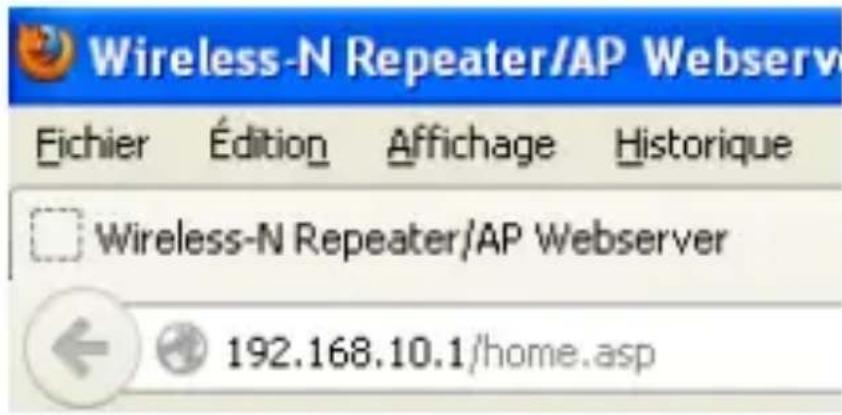

8-3 - Ouvrez un navigateur internet et tapez l'adresse : http://192.168.10.1 dans la barred'adresse du navigateur. Ce nombre correspond à l'adresse IP par défaut pour ce périphérique.

Note : Vérifiez, que le repéteur WIFI est en accord avec les paramètres d'usine par défaut si vous ne pouvez pas ouvrir http://192.168.10.1. Si vous n'est toujours pas sur des raisons pour lesquellesça ne marche pas, vous pouvez réinitialiser le repéteur WIFI en appuyant sur le bouton Reset pendant 10 secondes, puis essayez à nouveau.

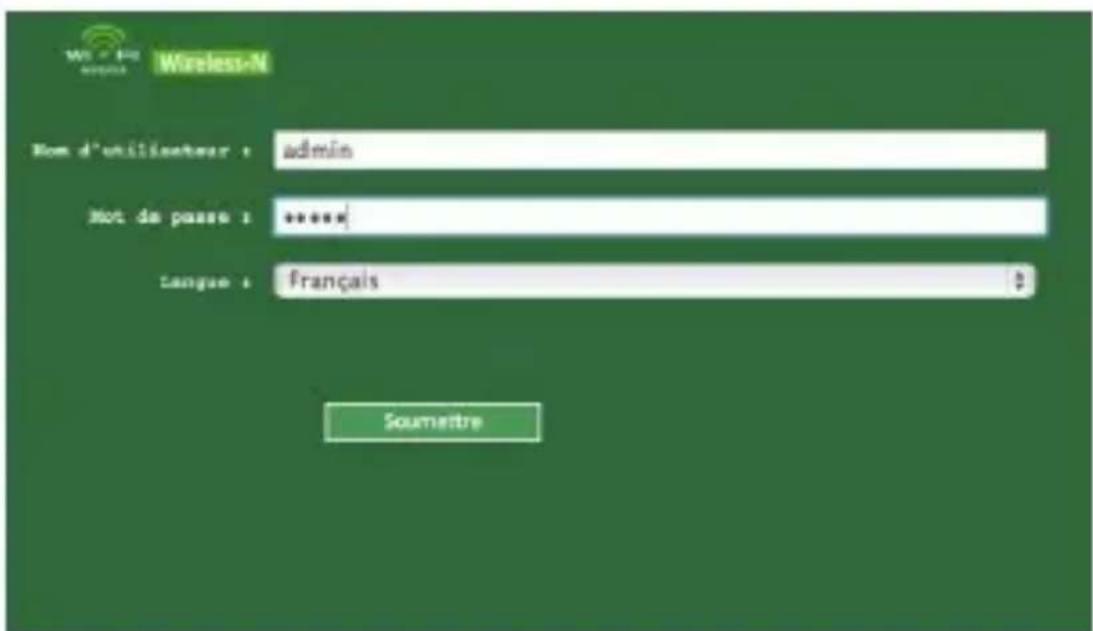

-L'écran de connexion ci-après apparait. Entrez le "Nom d'utilisateur" et le "Mot de passer" puis cliquez sur "OK" pour ouvrir une session. La valeur par défaut, Nom d'utilisateur est « admin » et le mot de passer est « admin »

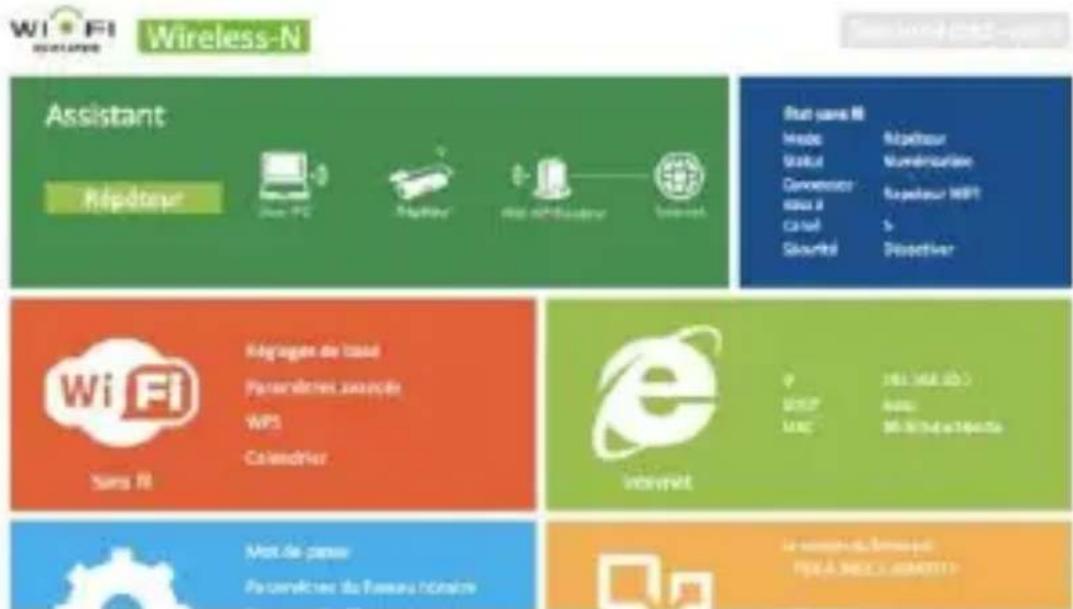

8-5 - ÀpRES la connexion, cliquez sur le lien "Home page" en bas de la page puis vous verrez la page Web ci-dessous. Cliquez sur "Répéteur".

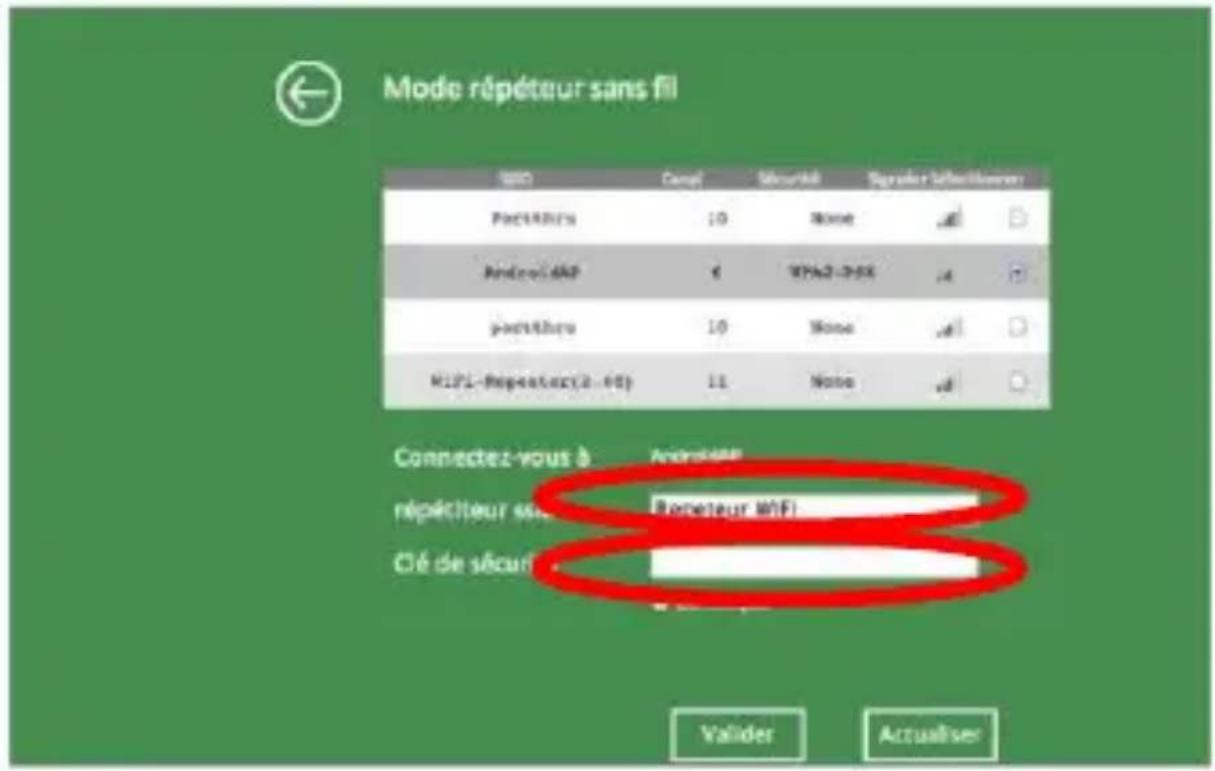

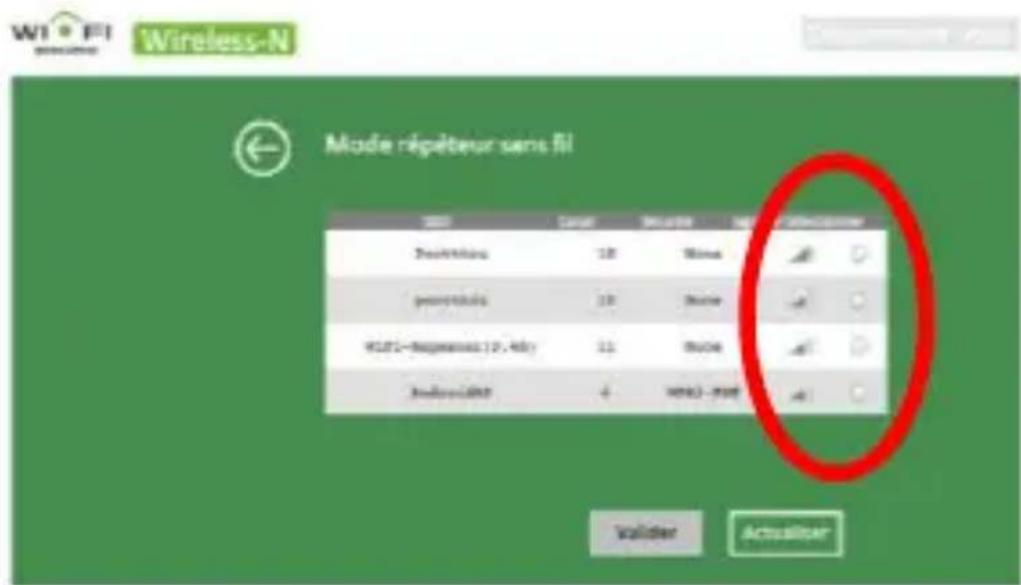

8-6 - Choisissez votre point d'accès / routeur SSID pour continuer.

8-7 - Vous avec la possibilité de désirir un nouveau nom à attribuer à votre répéteur. Puis il faut insérer la clé de protection réseau qui est cette de votre Box Internet.

Cliquez sur le bouton Valider, le repéteur redémarre.

Attendez quelques secondes, votre repéteur WIFI est pré à l'emploi.

Par la suite il vous sera possible d'attribuer un nom et un mot de passer propre à votre repêuteur.

9 - CONFIGURATION COMPLETE DU REPETEUR EN ROUTEUR

9-1 - Connectez le repéteur WIFI via une prise USB et en même temps à votre Box Internet grâce à un cable RJ 45. Mettez votre appareil en mode routeur via le bouton sur le côté.

9-2 - Suívez les étapes 8-2 et 8-4 pour configurer votre répéteur WIFI.

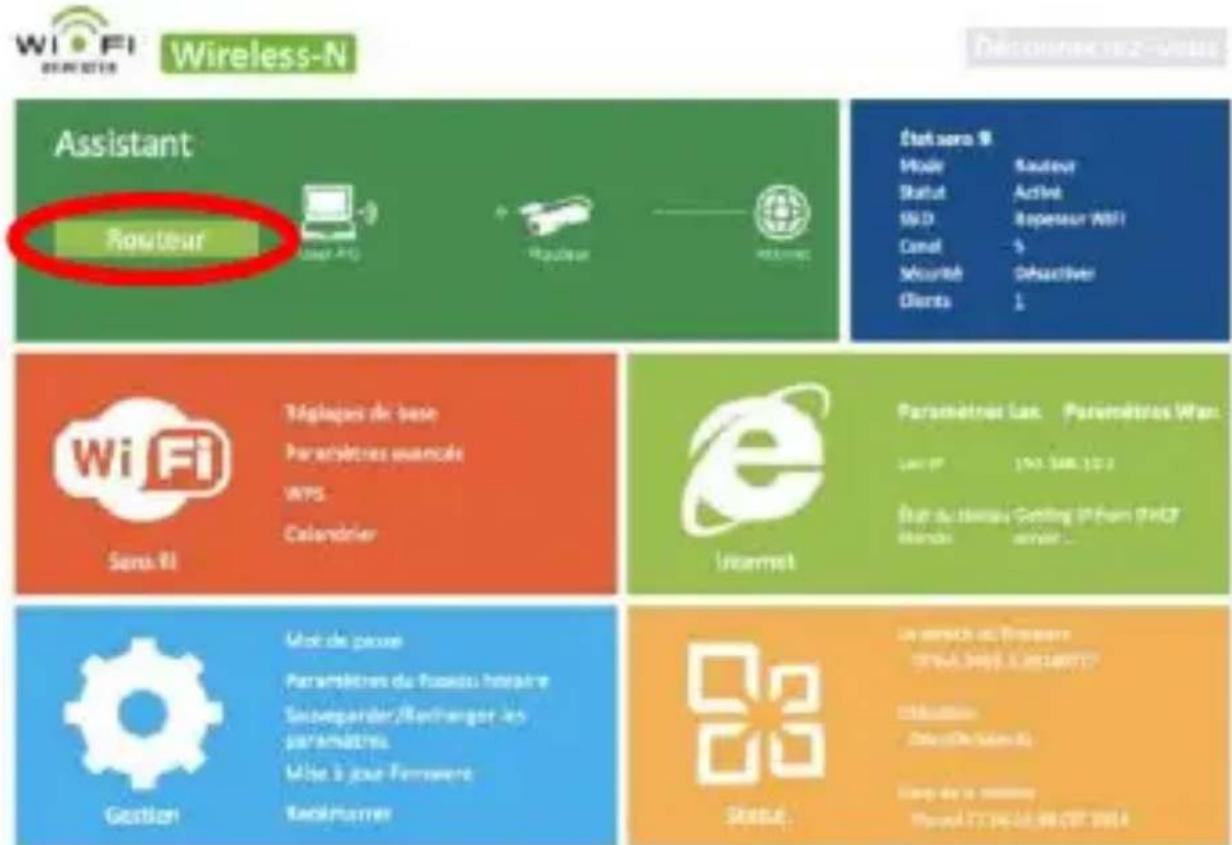

9-3 - ÀpRES la connexion, cliquez sur le lien "Home page" en bas de la page puis vous verrez la page Web ci-dessous. Cliquez sur "Routeur".

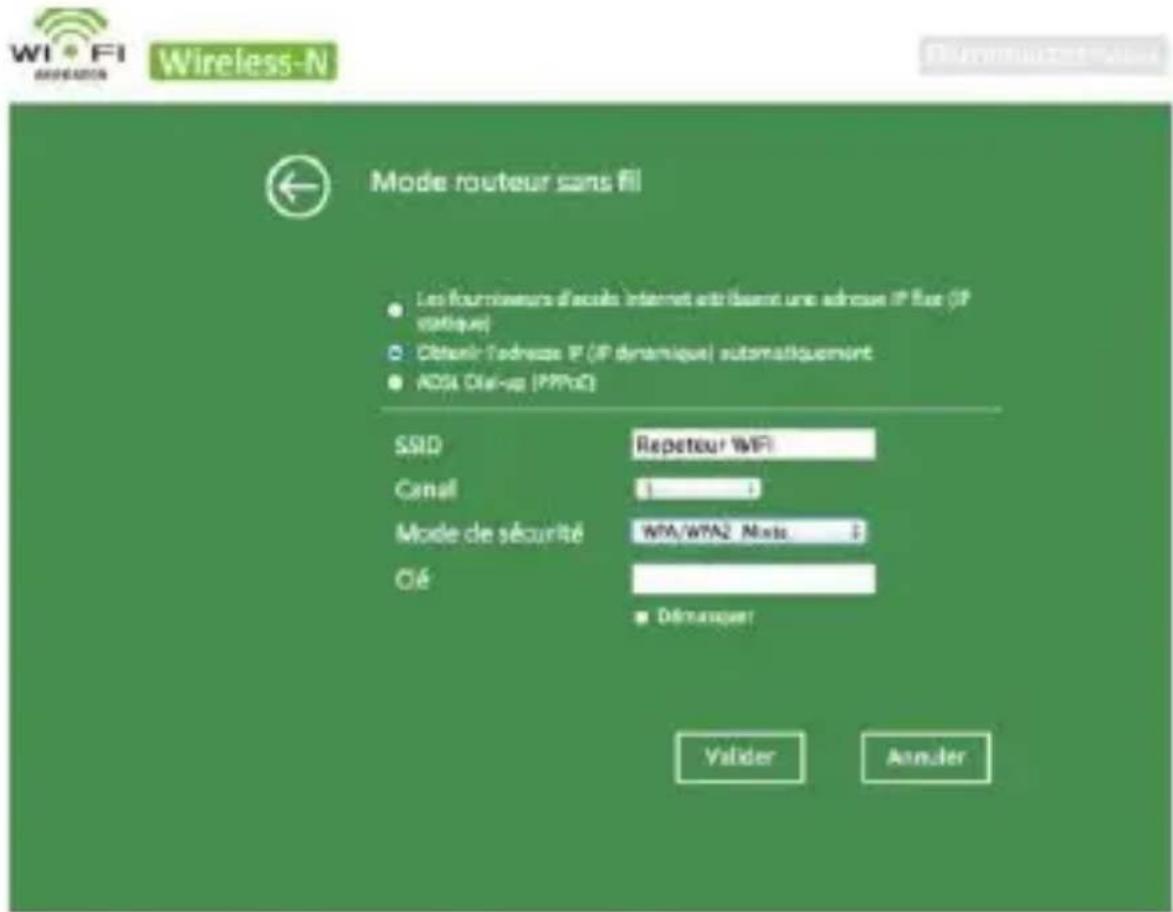

9-4 - Le message suivant s'affiche sur votre navigateur.

Vous avez la possibilité de désirir un nouveau nom à attribuer à votre apparéil.

Choisissez le canal de connexion (entre 1 et 10), puis le mode de sécurité et ensuite la clé de sécurité. Cliquez sur le bouton Valider. Attendez quelques secondes, votre répéteur WIFI est pré à l'emploi.

Note: Si un mot de passer et un nom d'appareil ont été prédéfinis en mode routeur ils se seront alors attribués au mode repêateur.

10 - COMMENT AJOUTER UN ORDINATEUR A VOTRE REPETEUR WIFI

• Connectez-vous à l'ordinateur.

! - Ouvrez la connexion à un réseau par un click droit sur l'icone réseau

ou ) dans la zone de notification.

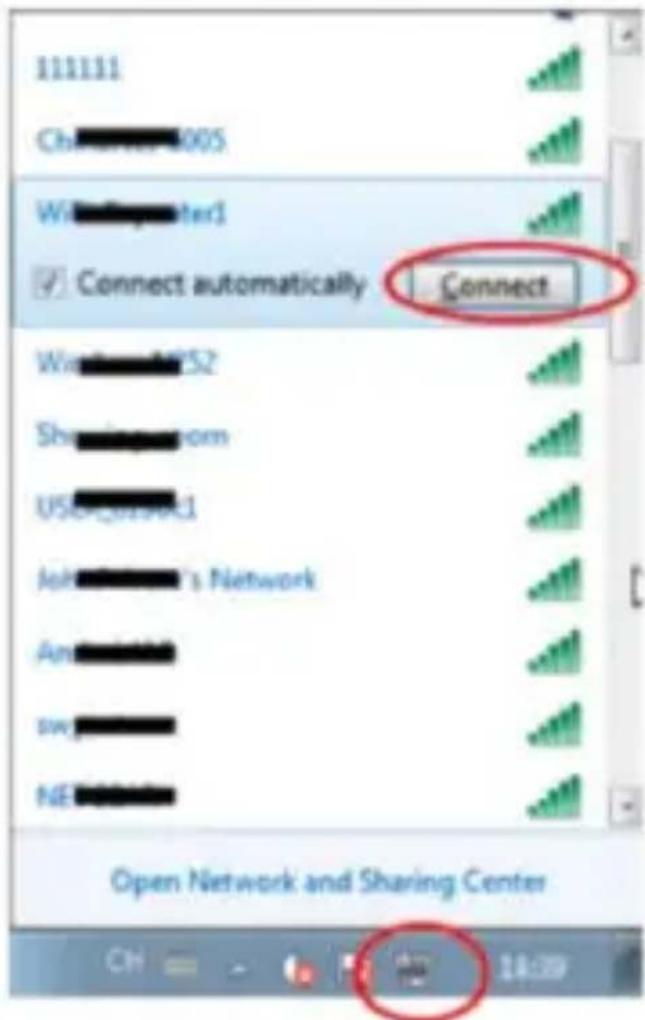

10-3 - Choisissez le réseau mobile du repéteur WIFI dans la liste qui apparait, puis cliquez sur : connexion.

10-4 - Saisissez la clé de sécurité du réseau ou mot de passer si vous étés invite à le faire, puis cliquez sur OK. Vous verrez un message de confirmation lorsque vous serez connecté au réseau.

10-6 - Pour ajouter un ordinateur au repéteur avec le bouton WPS

1. Mettez en route votre ordinateur
2. Appuyez sur le bouton WPS du repéteur WIFI pendant 2 à 3 secondes
3. Appuyez sur le bouton WPS de l'adaptateur sans filpendant 2 à 3 secondes

Cliquez sur terminer pour terminer la configuration WPS

(Reportez-vous au point 8 du manuel si besoin)

1. Vous devriez voir l'icone WIFI activée sur

I'ordinateur que vous venez d'ajouter

10-7- Pour ajouter un ordinateur au répéteur en mode filaire

1. Branchez le repéteur WIFI à une prise murale
2. Installez votre repéteur WIFI en mode sans fil
3. Connectez votre ordinateur portable au repéteur WIFI avec le cable RJ45 fourni
4. Notre ordinateur est maintainant connecté au répéteur WIFI

Notre Hotline est joignable par voie

déphonique au :

0892 705 118

Coût de l'appoint : 0.337 € TTC / min

Ce manuel est la propriété exclusive

de la société PCA France

3 rue des aérostiers - ZI Les Richardets SUD -

93160 NOISY LE GRAND

Copyright © 2014. Tous droits réserves.
