Caractéristiques	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, infrarouge
Angle de vue	90 degrés
Connectivité	Wi-Fi, Ethernet
Stockage	Carte microSD (non incluse)
Application mobile	Compatible avec iOS et Android
Alimentation	Adaptateur secteur inclus
Dimensions	Non spécifiées
Poids	Non spécifié
Garantie	2 ans
Installation	Facile, avec support mural inclus
Sécurité des données	Cryptage des données

FOIRE AUX QUESTIONS - CAMHED04IPB Heden

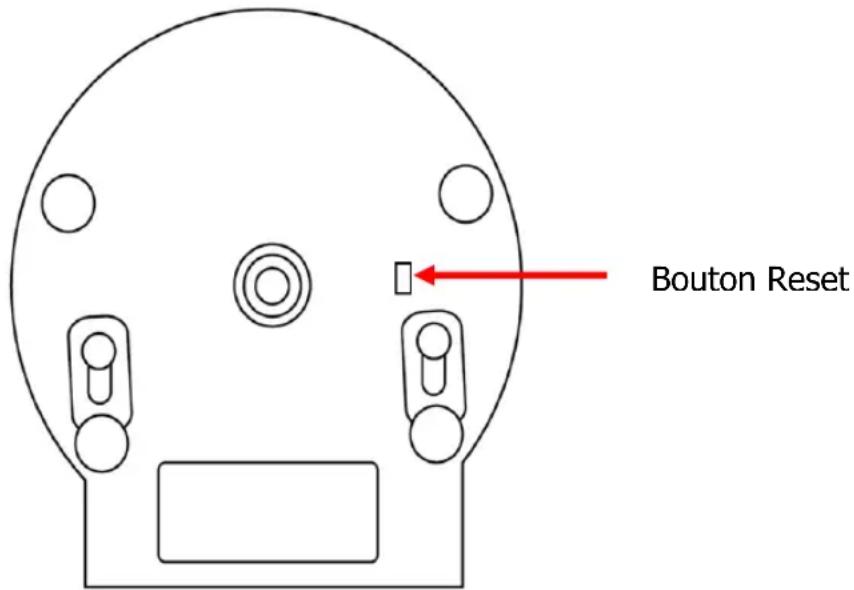

Comment réinitialiser ma caméra Heden CAMHED04IPB ?

Pour réinitialiser votre caméra, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les lumières clignotent.

Pourquoi ma caméra ne se connecte-t-elle pas au réseau Wi-Fi ?

Assurez-vous que votre mot de passe Wi-Fi est correct et que votre caméra est à portée du routeur. Vérifiez également que le Wi-Fi est activé sur votre appareil.

Que faire si l'image de la caméra est floue ?

Vérifiez l'objectif de la caméra pour vous assurer qu'il n'est pas obstrué. Vous pouvez également ajuster la mise au point si votre modèle le permet.

Comment accéder aux enregistrements de ma caméra ?

Vous pouvez accéder aux enregistrements via l'application mobile ou le logiciel fourni avec votre caméra. Connectez-vous avec vos identifiants pour visualiser les vidéos.

Ma caméra ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de remplacer le câble d'alimentation si nécessaire.

Comment mettre à jour le firmware de ma caméra ?

Connectez-vous à l'interface de la caméra via l'application ou le navigateur, recherchez la section 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version.

Pourquoi je ne reçois pas de notifications de mouvement ?

Vérifiez que la détection de mouvement est activée dans les paramètres de votre caméra et que les notifications sont autorisées dans les paramètres de votre appareil.

Comment changer le mot de passe de ma caméra ?

Connectez-vous à l'interface de la caméra, allez dans les paramètres de sécurité et sélectionnez l'option pour changer le mot de passe.

Ma caméra ne détecte pas le mouvement, que faire ?

Assurez-vous que la détection de mouvement est activée et que la sensibilité est réglée correctement. Vérifiez également que rien n'obstrue le champ de vision de la caméra.

Comment repositionner ma caméra pour un meilleur angle de vue ?

Dévissez les supports de montage pour ajuster l'angle de la caméra, puis resserrez-les une fois que vous avez trouvé la position souhaitée.

MODE D'EMPLOI CAMHED04IPB Heden

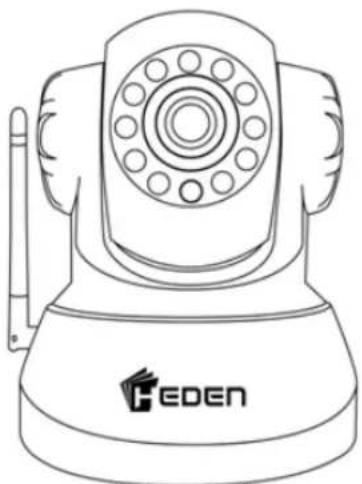

CAMERA IP INTERIEURE

MANUEL D'UTILISATION

Version Vision Cam 2.2.3.3

CAMHED04IPB : Filaire / Blanc

CAMHED04IPN : Filaire / Noir

CAMHED04IPWB : Wifi / Blanc

CAMHED04IPWN : Wifi / Noir

Sommaire

1-CONTENU 3
2 - BRANCHEMENT 3
3 - INSTALLATION DU LOGICIEL 4
4 - CONFIGURATION DE LA CAMERA IP FILAIRE
5 - CONFIGURATION D'UNE SECONDE CAMERA IP FILAIRE 15
6 - CONFIGURATION DE LA CAMERA IP VERSION WIFI 26

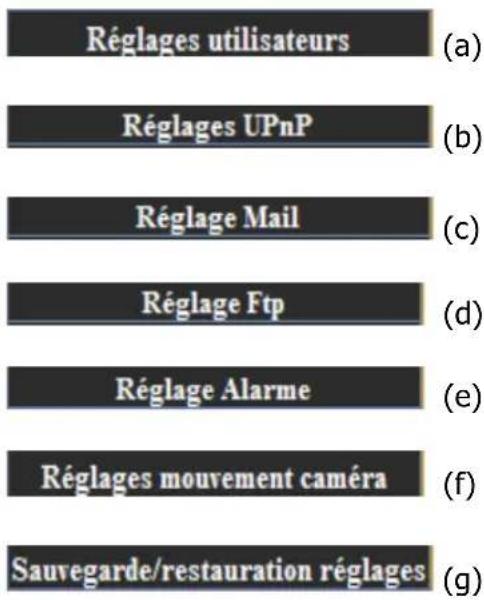

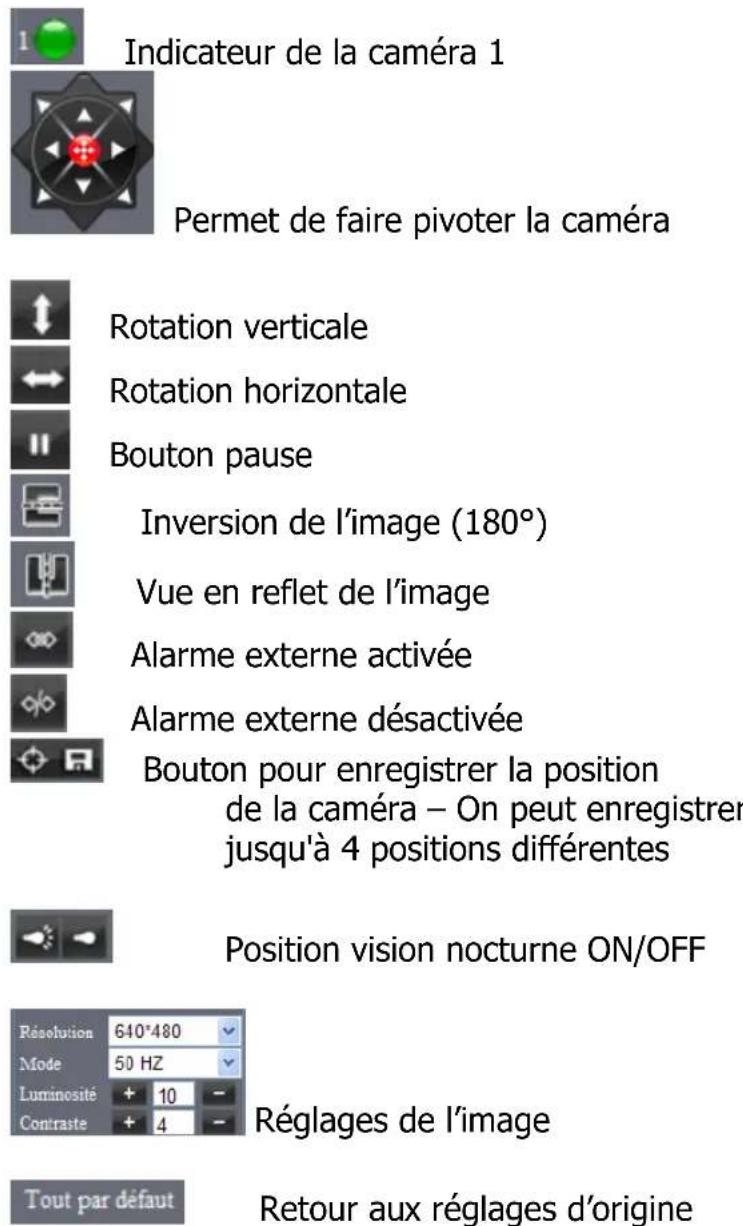

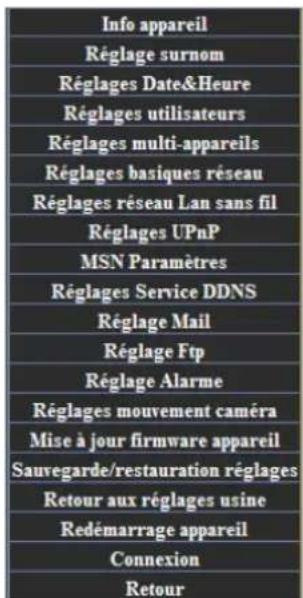

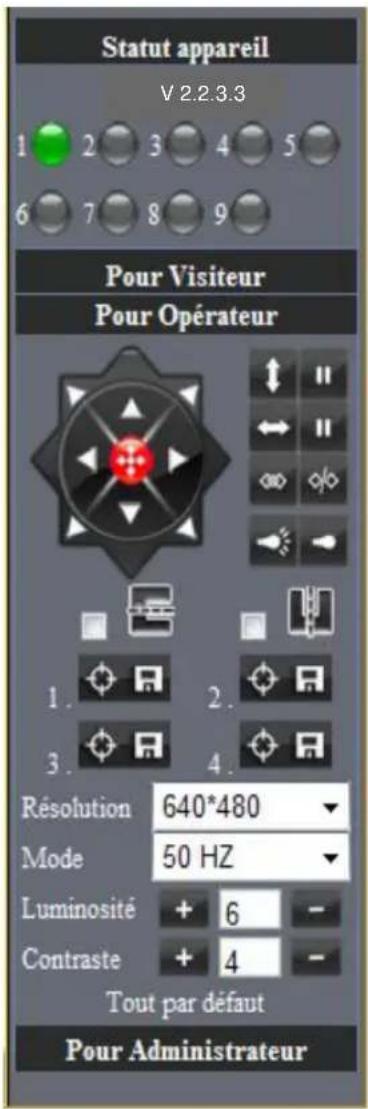

7 - UTILISATION DES FONCTIONNALITES DE LA CAMERA 29
8 - VISUALISATION A DISTANCE 43

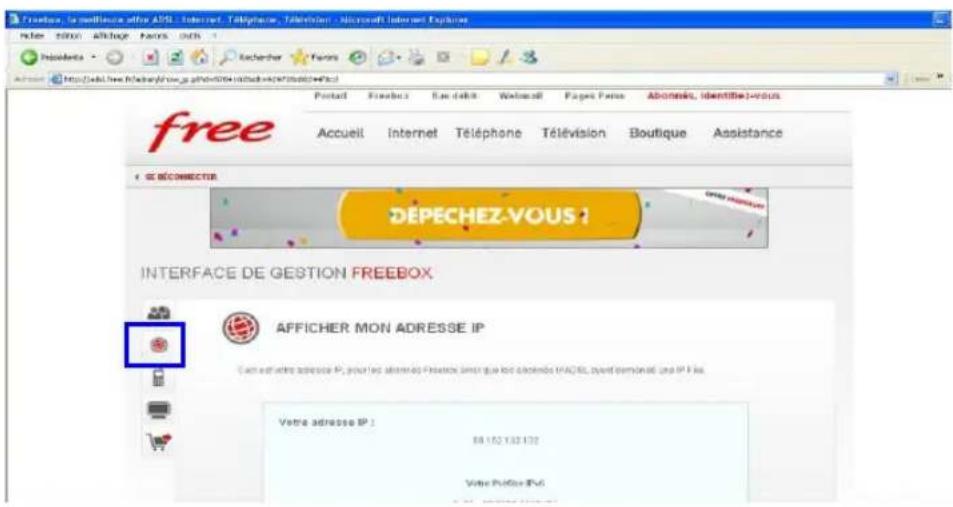

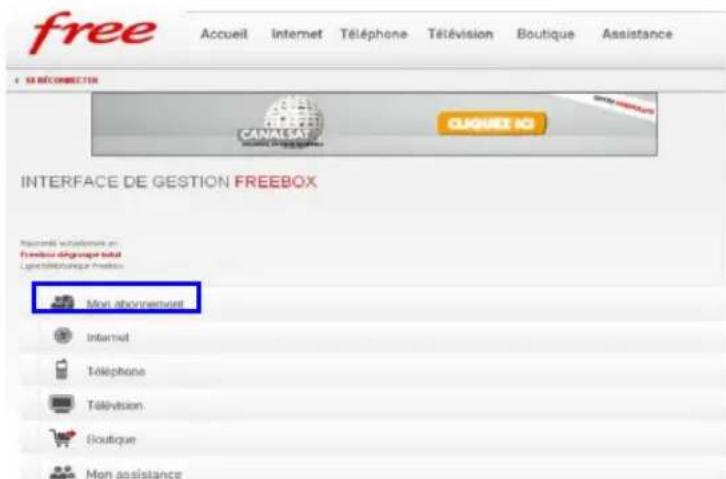

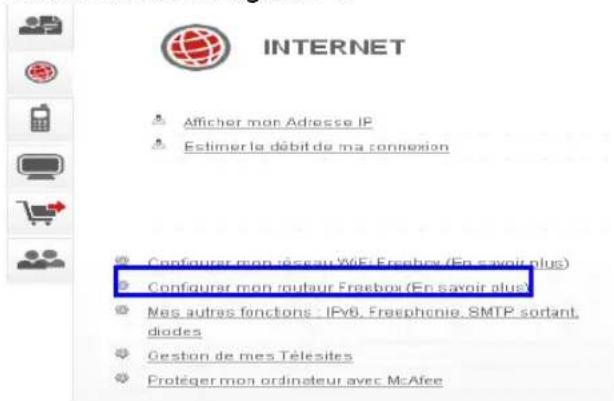

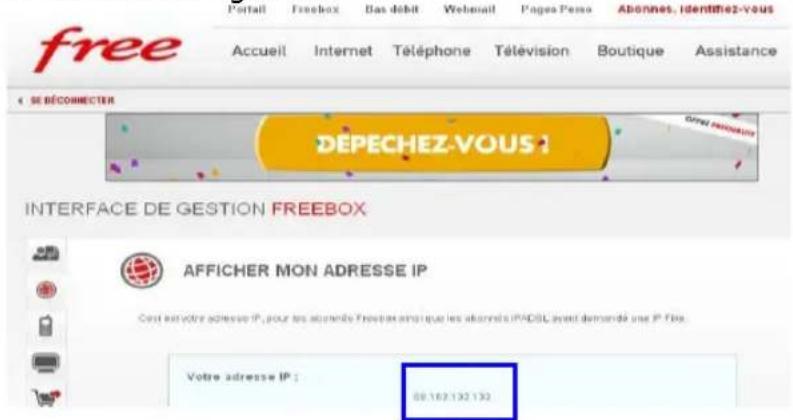

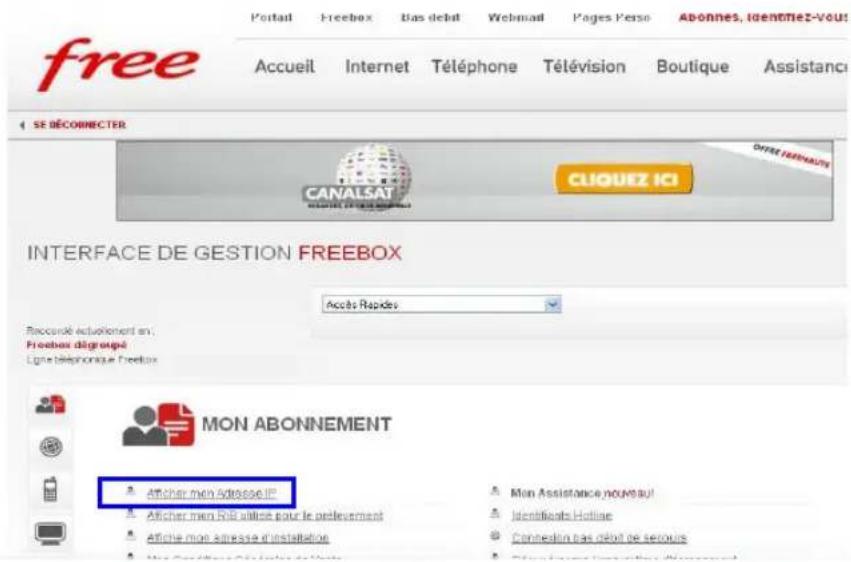

8-1 - Visualisation à distance avec l'opérateur FREE 44

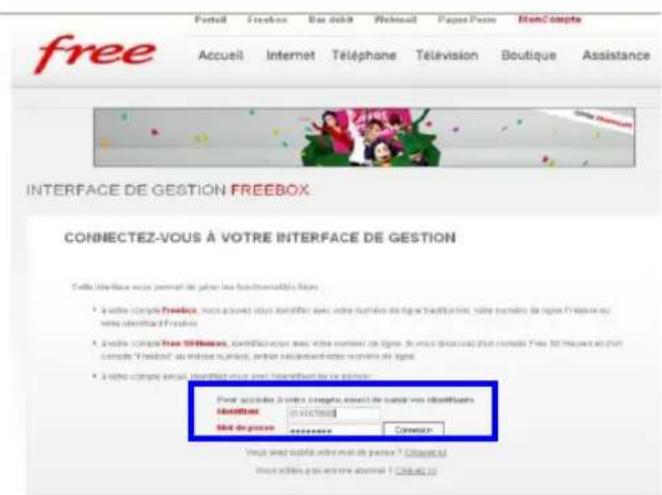

8-1-1 - Mise en place de la visualisation à distance 44

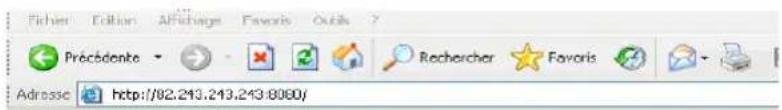

8-1-2 - Visualisation à distance de plusieurs caméras 49

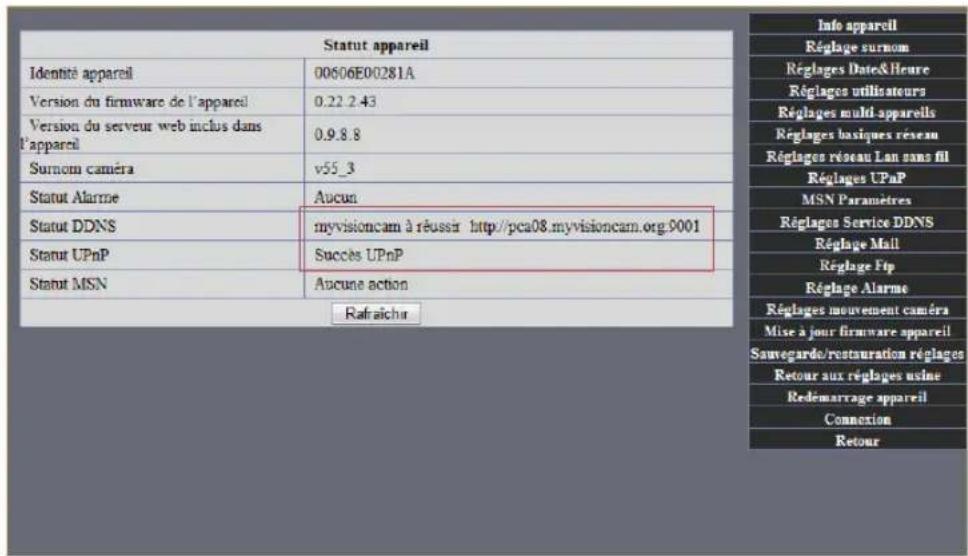

8-2 - Visualisation de laamera avec Myvisioncam 51

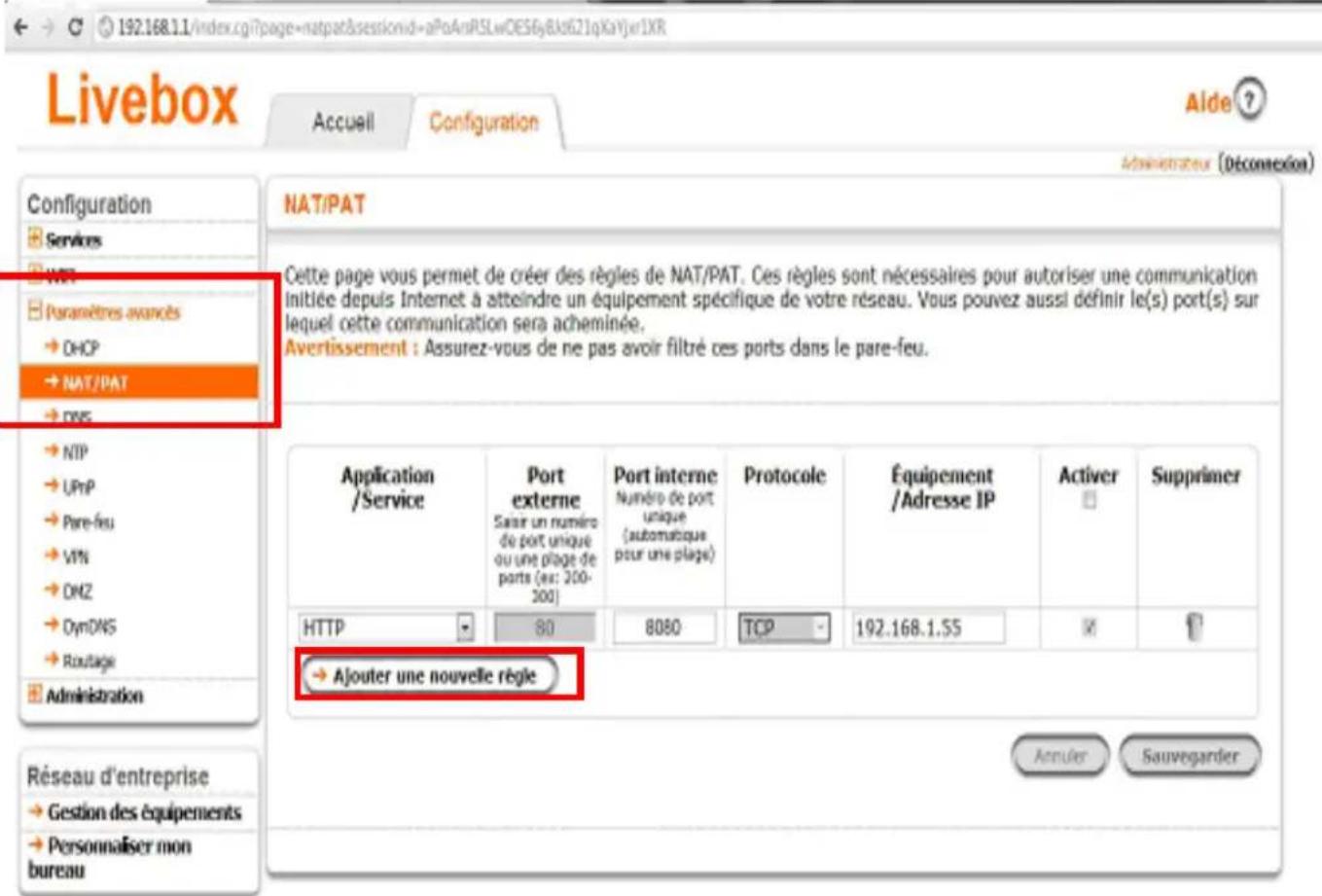

8-3 - Visualisation à distance avec l'opérateur ORANGE 52

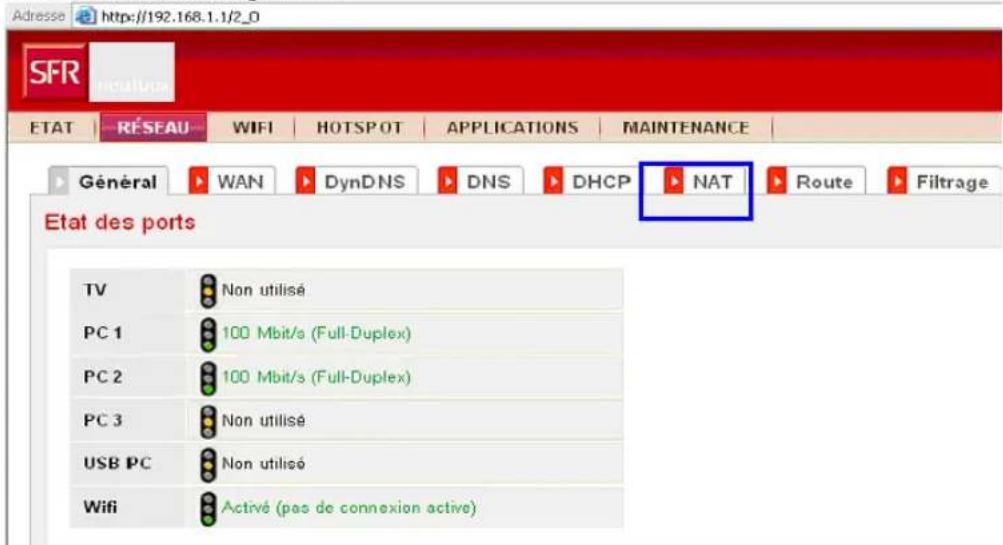

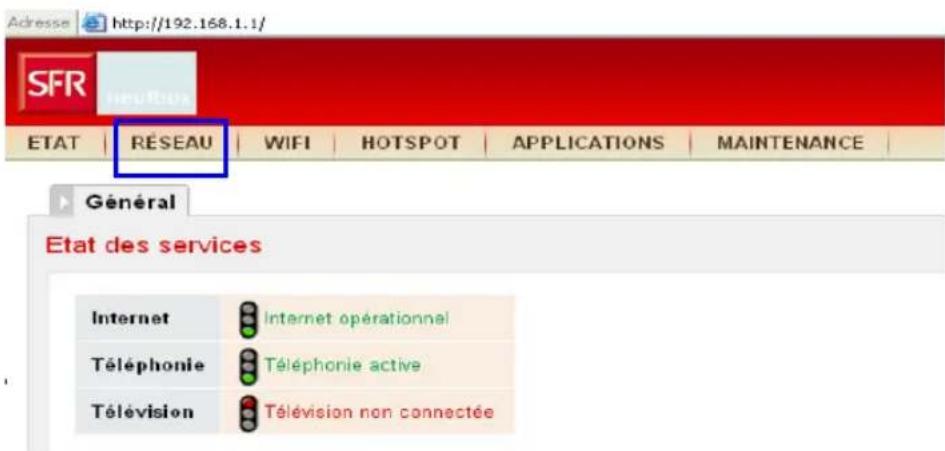

8-4 - Visualisation à distance avec l'opérateur SFR 54
8-5 - Visualisation à distance de plusieurs caméras 56
8-6 - Visualisation à distance avec un Smartphone 57

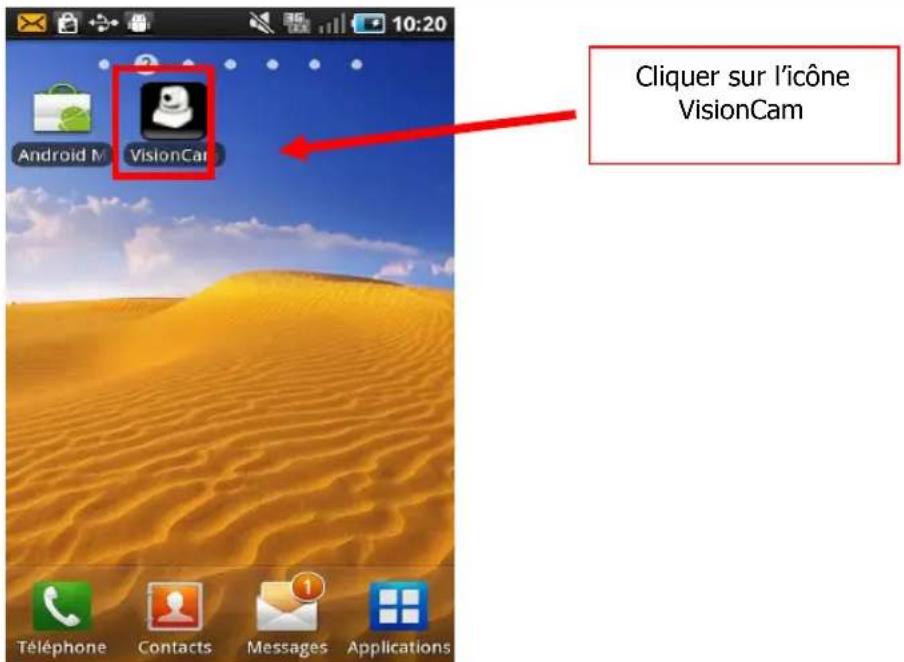

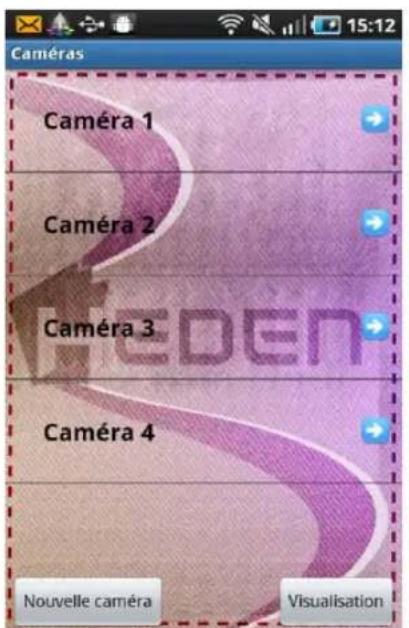

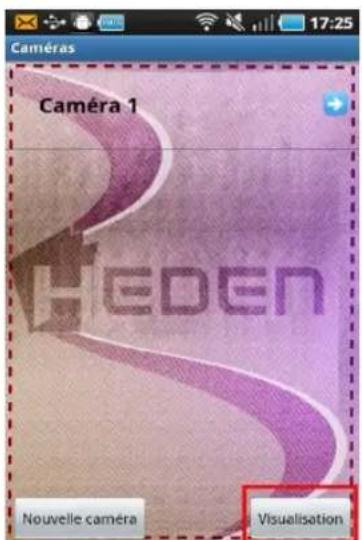

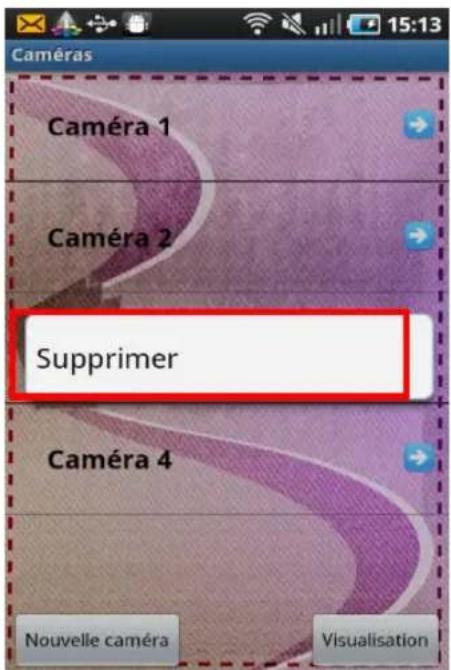

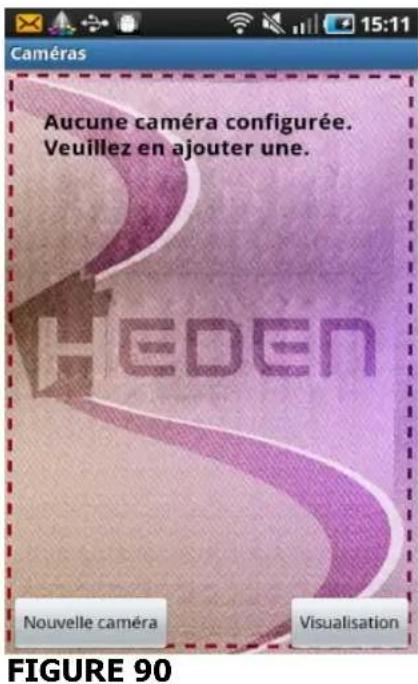

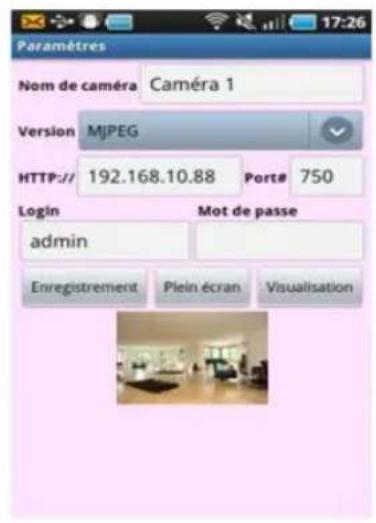

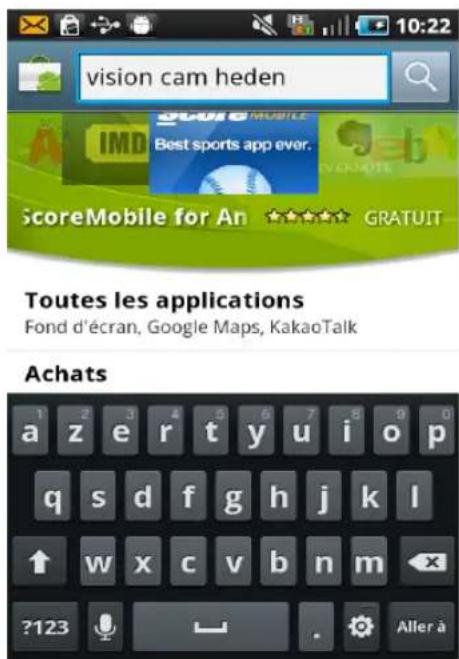

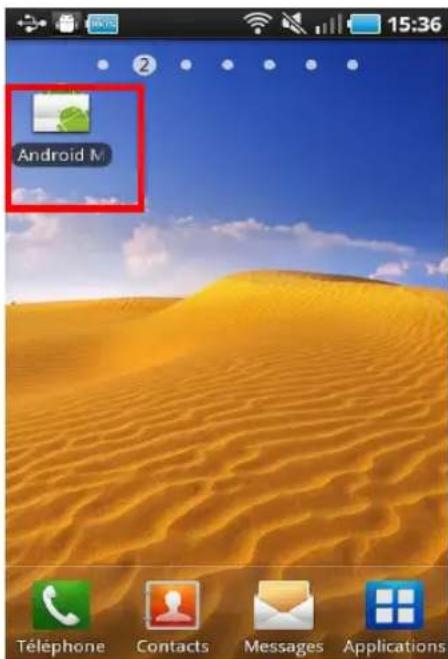

8-6-1 - Visualisation avec l'application «VisionCam» pour Android 57

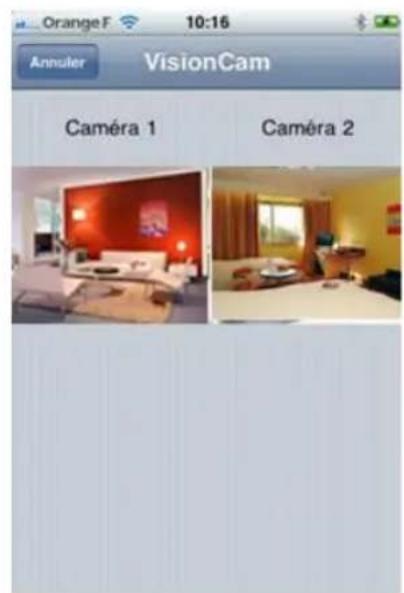

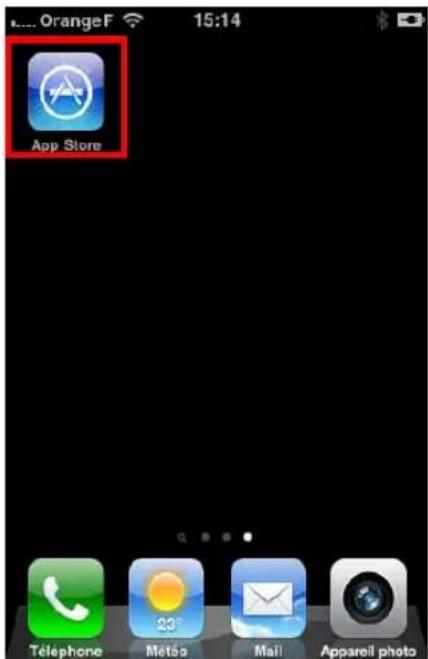

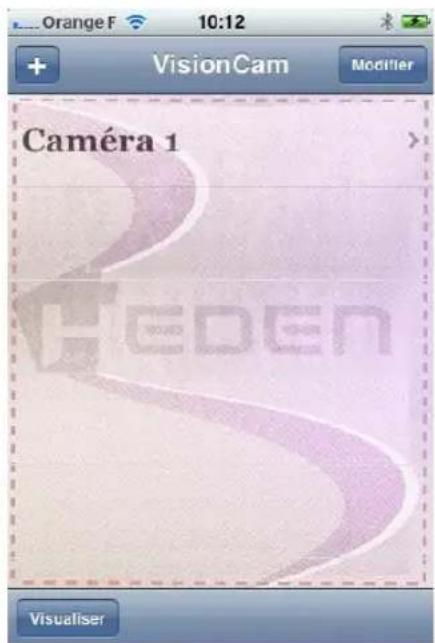

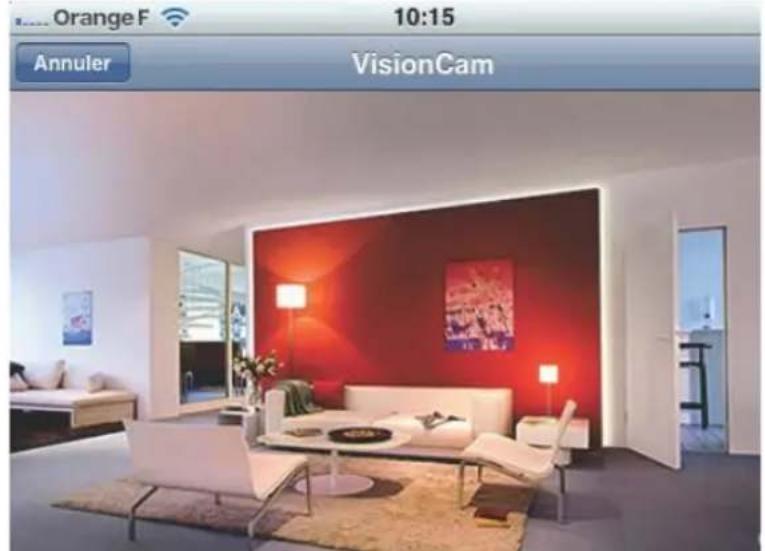

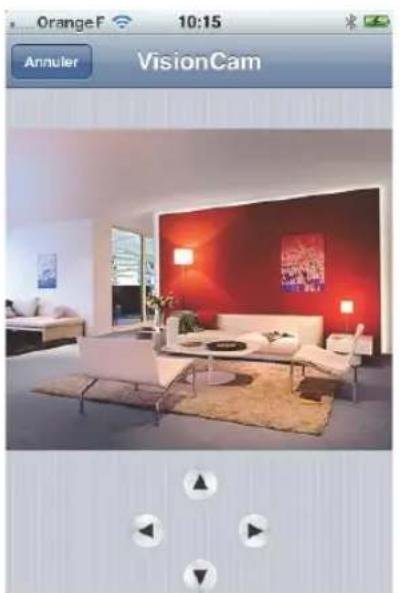

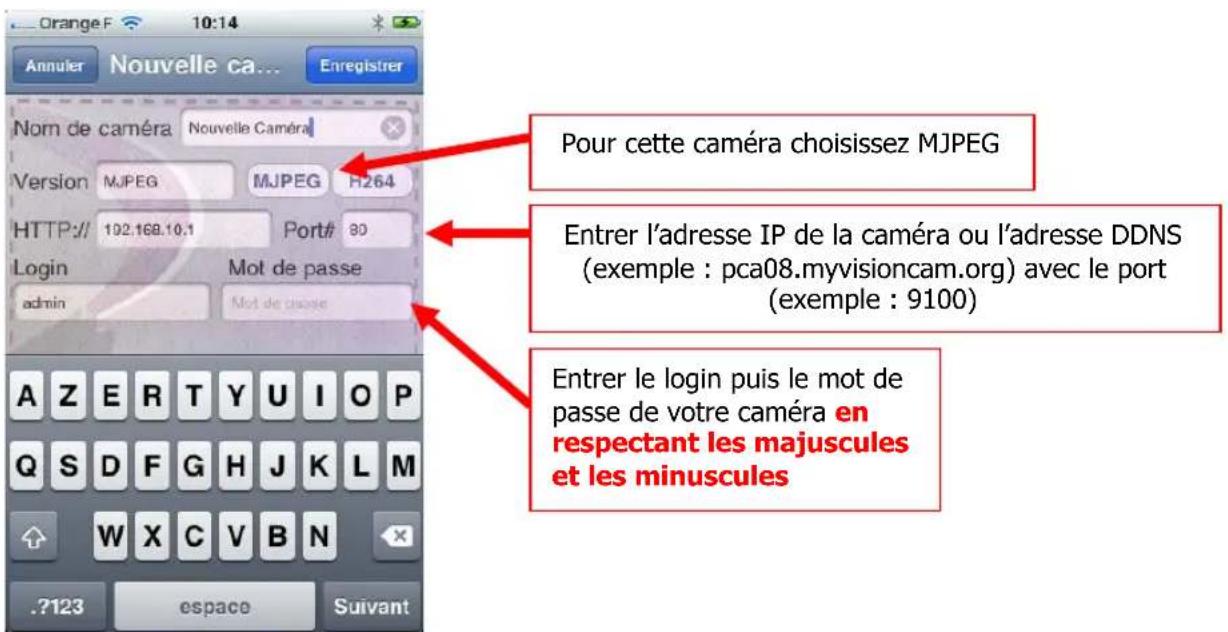

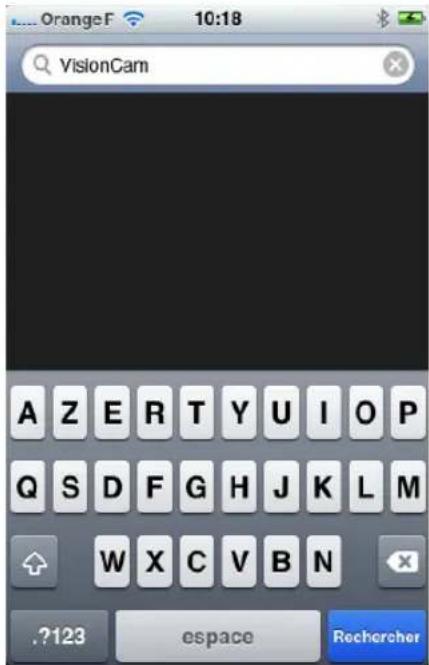

8-6-2 - Visualisation avec l'application «VisionCam » sur Applestore...... 62

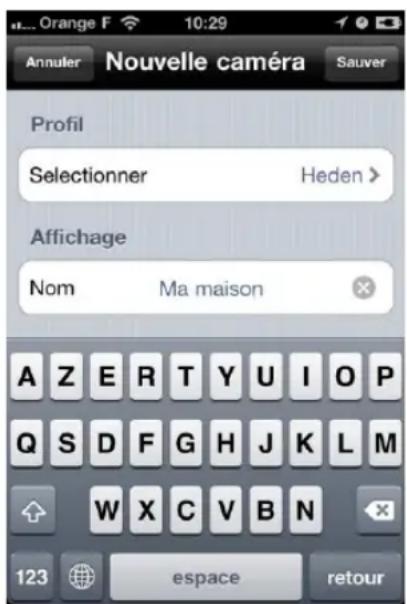

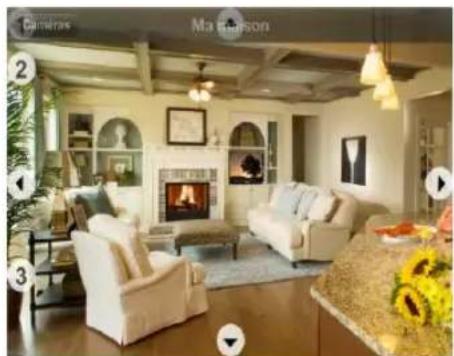

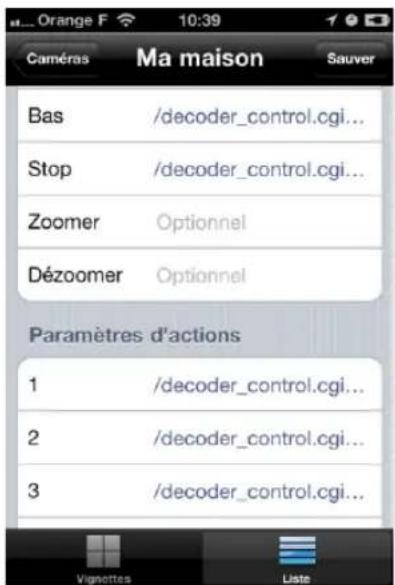

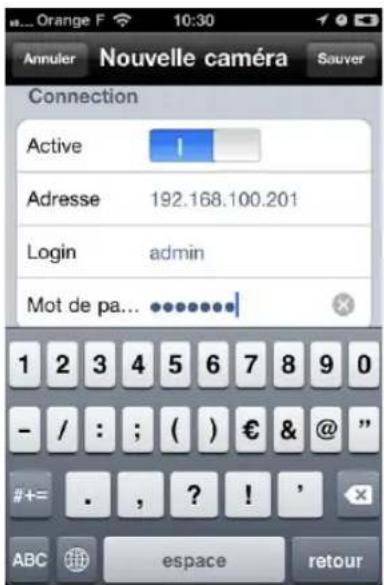

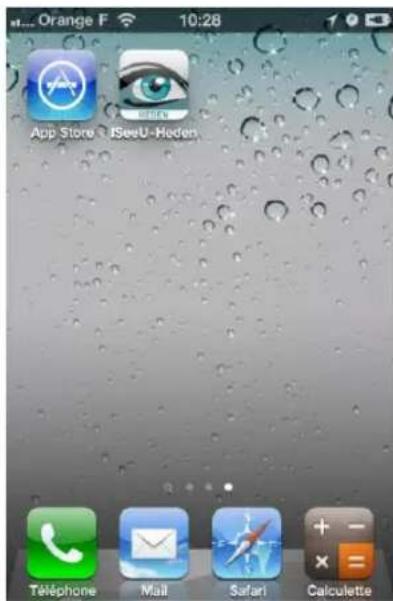

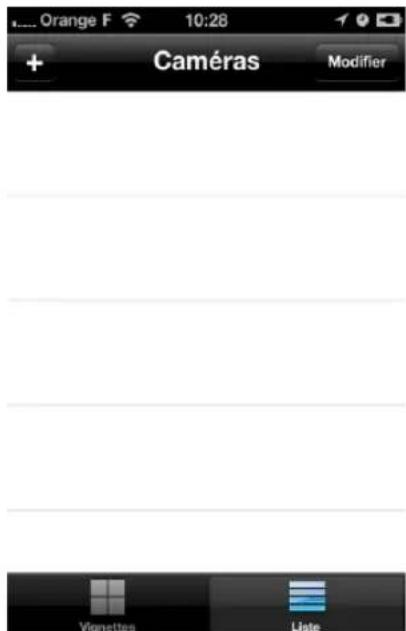

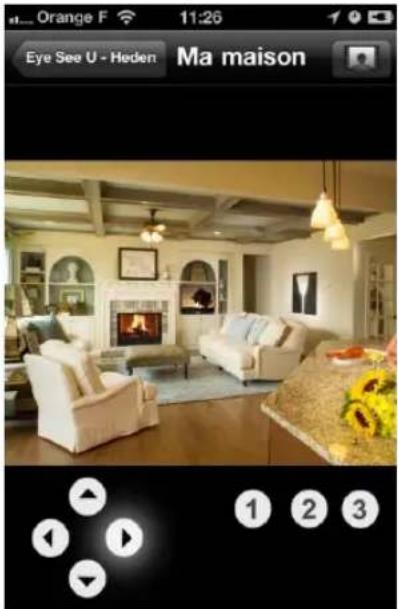

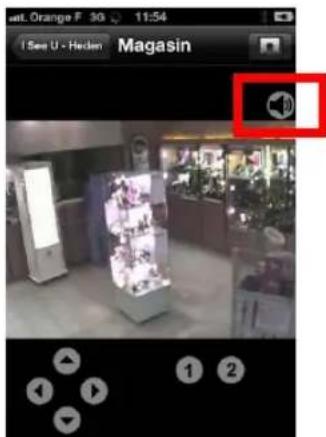

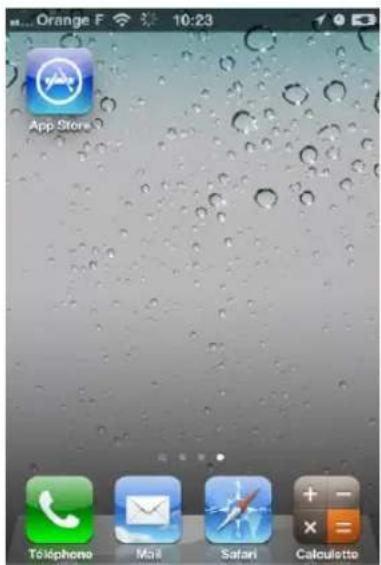

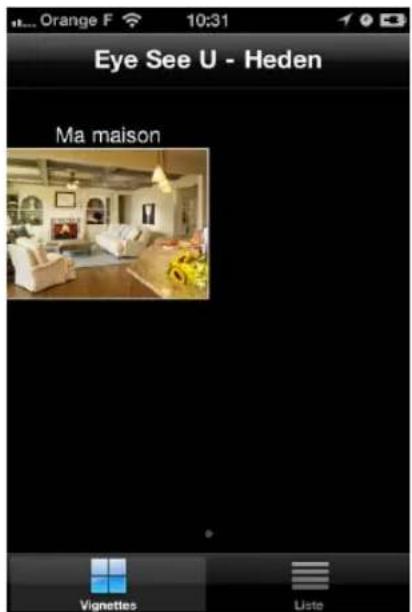

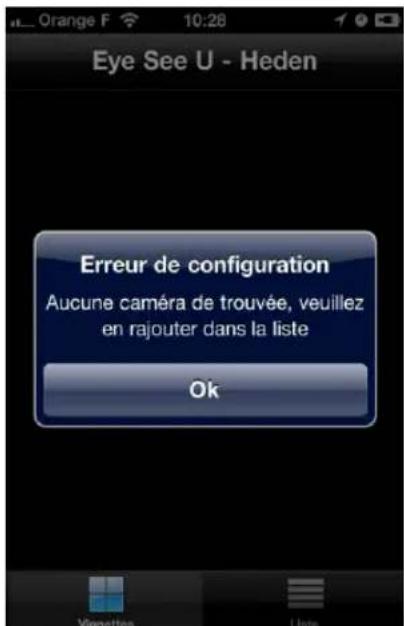

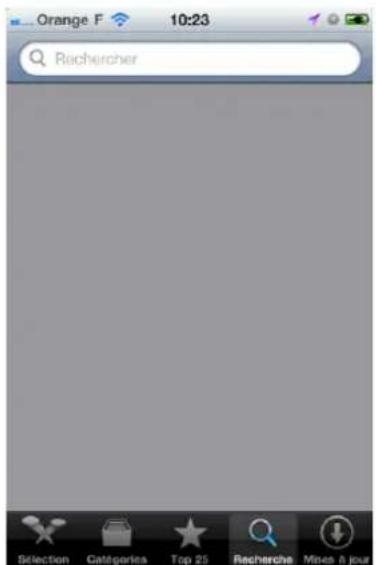

8-6-3 - Visualisation avec l'application «ISeeU-Heden» 68

QUESTIONS FREQUENTES 75

IMPORTANT 79

NOTE 81

PREFACE

Voues venez d'acquerir uneamera IP VisionCam HEDEN en version filaire ou Wifi. Ce produit dispose des fonctionnalités suivantes :

• Surveiller et enregistrer les mouvements dans une piece
• Enregistrer en continu ou déclencher un enregistrement lorsqu'un mouvement est détecté
• Mouvement motorisé vertical et horizontal
• Ecouter et diffuser du son
  Possibilité de pivoter l'image deamera (si celle-ci est fixée au plafond par exemple)
• Visualiser l'image à distance par une simple connexion internet
• Connexion de 1 à 9 caméras (dans le même réseau local ou dans différents réseaux)
• Recevoir un email en cas d'intrusion
• Vision nocturne grâce aux LED infrarouge

Note : la visualisation à distance des images prises par laamera IP nécessite un réseau Internet en haut débit.

Laamera IP interieure Version 2.2.3.3 HEDEN est compatible avec les autres versions antérieures HEDEN (V 3.3, V 5.5, V 6.1 et V 7.1)

1 - CONTENU

L'emballage contient :

• uneamera IP motorisée (rotation horizontal : 240° / rotation vertical : 90°)
• une antennae (uniquement pour la version wifi)
• un adaptateur secteur
• un cable réseau de 1,50m, avec 1 prise RJ45 de chaque côte
• un CD d'installation
• un support mural
• un manuel d'utilisation en français

2 - BRANCHEMENT

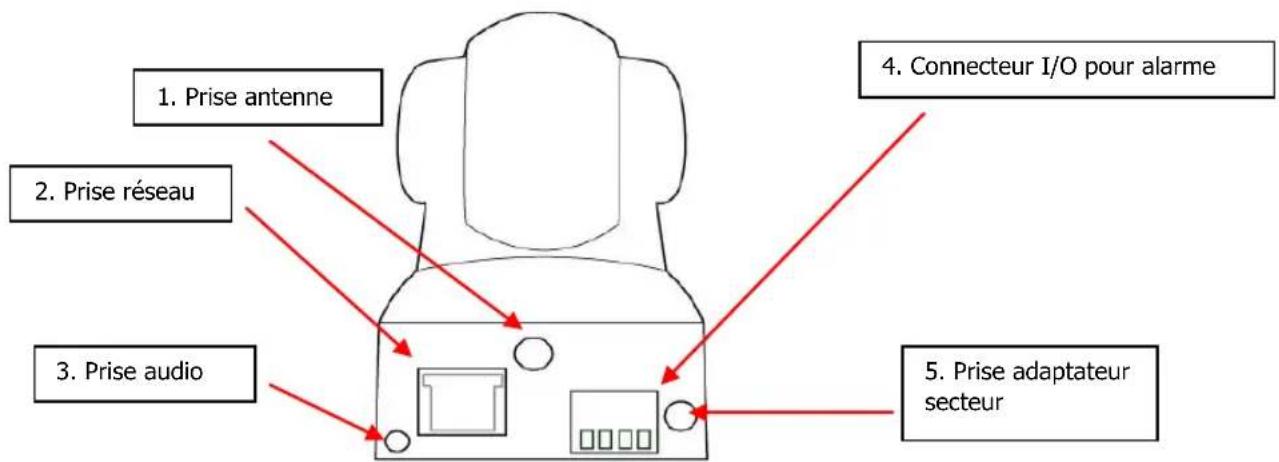

Figure 1

1. Branchez le cable reseau, un cote sur la prise reseau (n^0 2) de la camera IP et l'autre cote sur celle de votre routeur (ou de votre switch qui est relié à votre PC et à votre routeur). Ne pas brancher directement le cable sur votre PC.
2. Mettez laamera IP sous tension en branchant l'adaptateur (n°5 - avec une sortie de 5 V) sur une prise murale.
3. Branchez l'antenne (n°1 - uniquement pour la version wifi)

3 - INSTALLATION DU LOGICIEL

Avant l'installation, nous vous recommendons la configuration suivante pour notre PC :

• CPU 2.06 GHz au moins
• 256 Mo de mémoire vivé au moins
• une carte réseau de 10-100 Mo
• une carte VGA d'au moins 64 Mo

• un système d'exploitation : version supérieure ou égale à Windows 2000

• Insérez le CD dans le lecteur CD ou DVD de votre PC.

Vou obtiendrez très généralement la figure 3, le CD se lançant automatiquement Sinon, lancez le CD manuellement, et vous obtenez la figure 2.

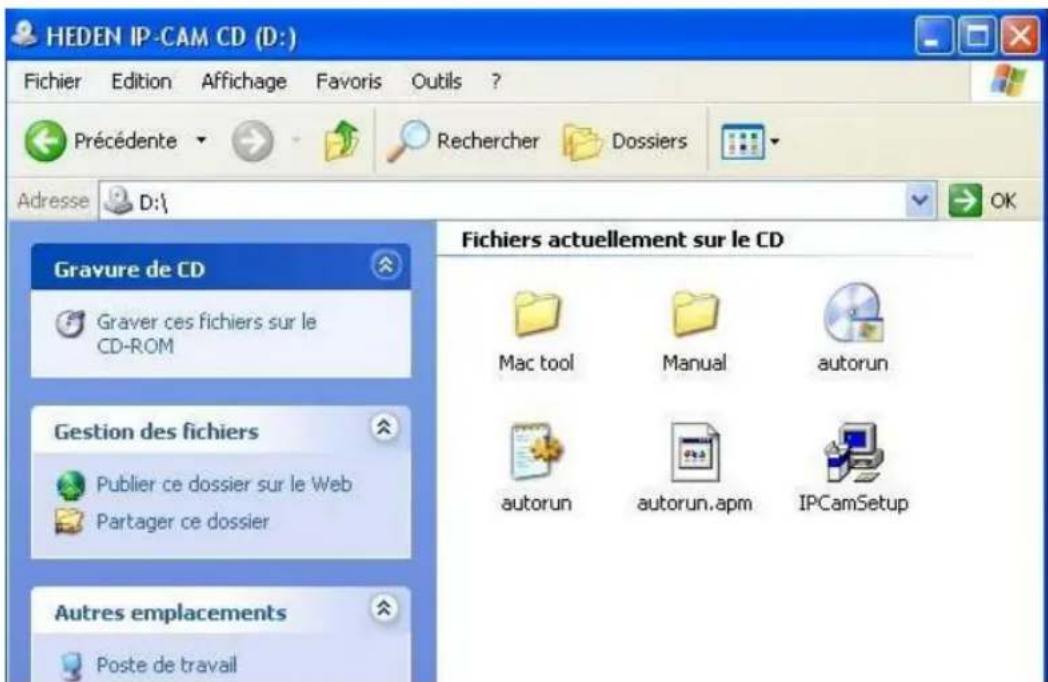

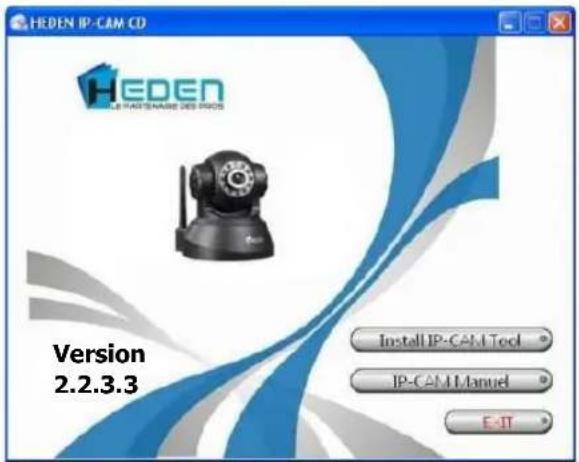

Figure 2

Double-cliquez sur I'icone autorun.exe.

Vousobtenezla figure3.

Figure 3

• Cliquez sur le bouton Install IP-Cam Tool.

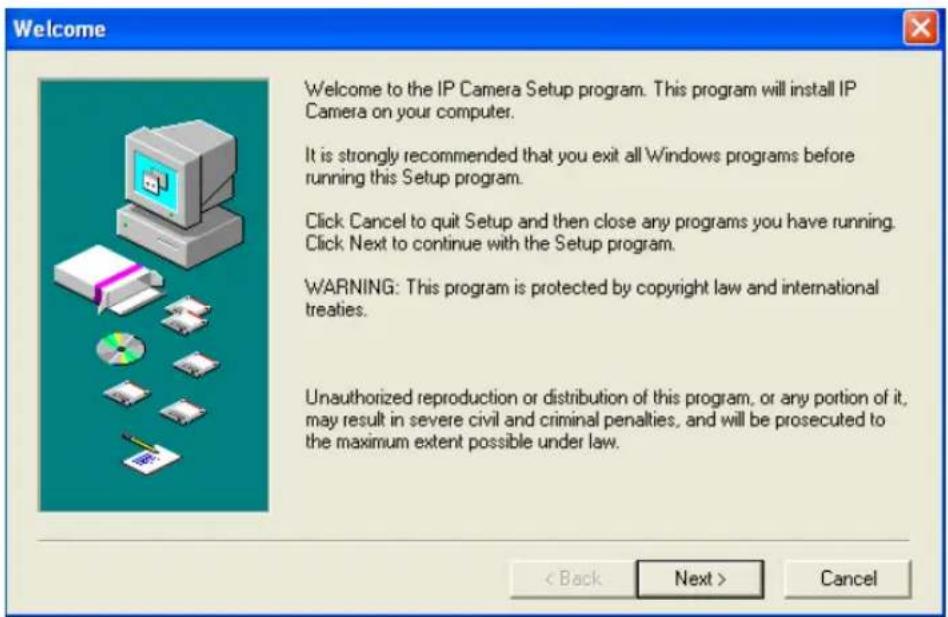

  Vous obtenez la figure 4.

Figure 4

• Cliquez sur Next >

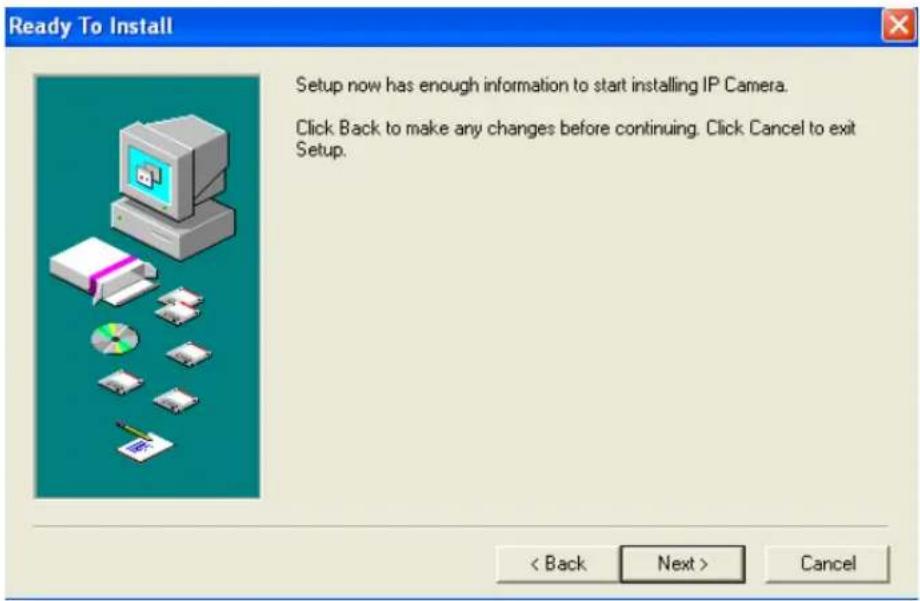

Vouso obtenez la figure 5

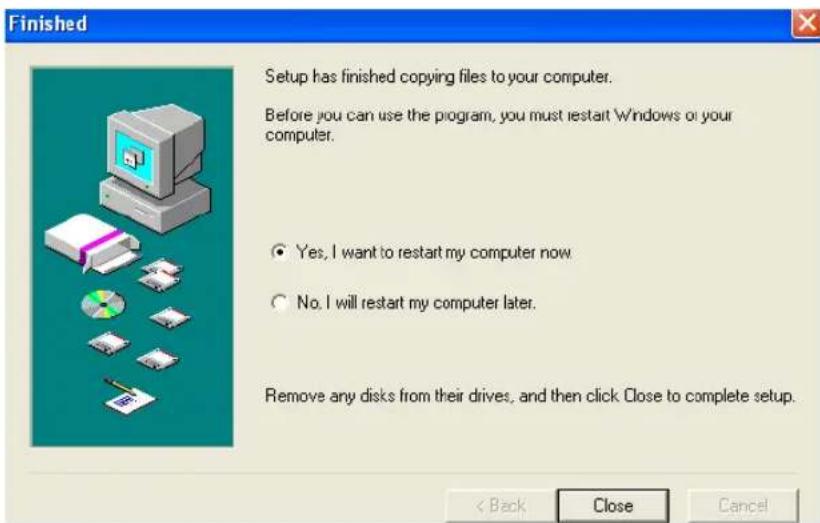

Figure 5

• Cliquez sur Next >

Vous obtenez la figure 6

Figure 6

Pour terminer l'installation, cliquez sur Close.

Sur le bureau de votre ordinateur apparait l'icone suivante

4 - CONFIGURATION DE LA CAMERA IP FILAIRE

(Nécessaire avant la configuration en WIFI)

Important: La configuration de laamera IP extérieure doit tout d'abord et obligatoirement se faire au niveau filaire, connectée à votre box et à votre ordinateur, avant la mise en place de la configuration en wifi

Etape 1 :

Double-cliquez sur I'icone

qui se trouve sur le bureau de votre PC.

Vousobtenezla figure7.

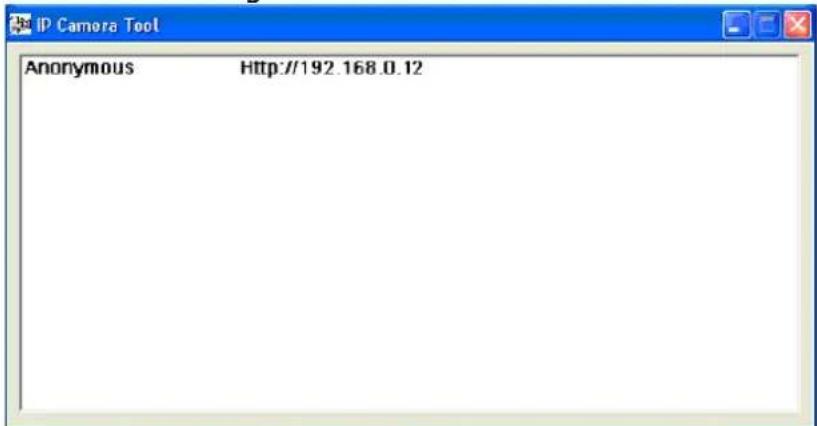

Figure 7

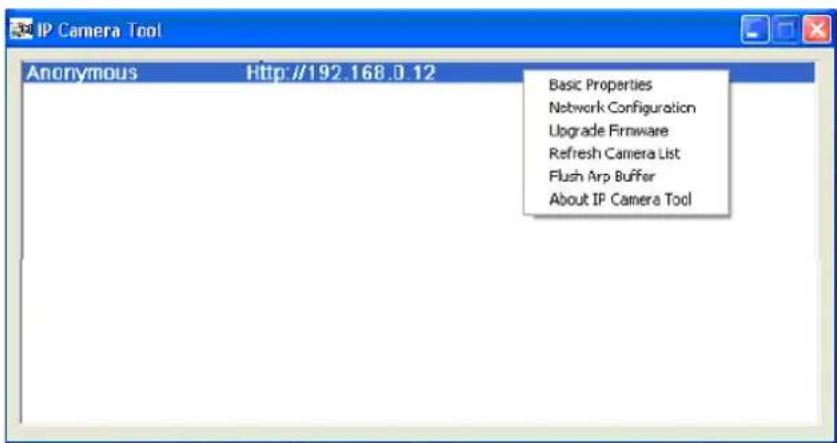

• Sélectionnez la ligne Anonymous.
• Cliquez le bouton droit de votre souris et Sélectionnez Network Configuration comme sur la figure 8.

Figure 8

Vous obtenez la figure 9.

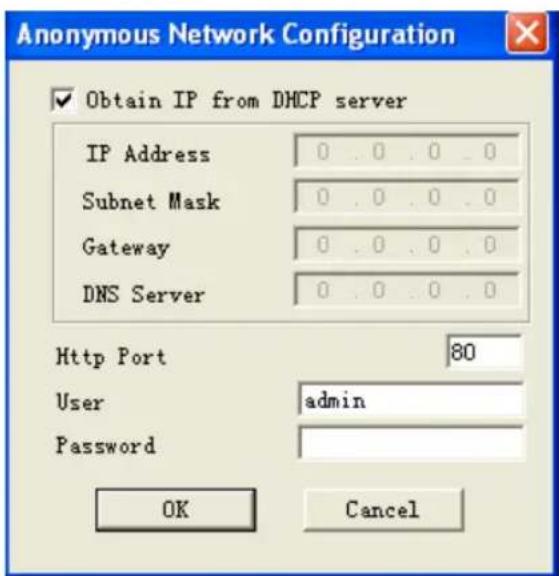

Figure 9

• Cochez la case « Obtain IP from DHCP server »
• Cliquez sur OK (voir la figure 10)

Figure 10

Remarque

Après avoir cliqué sur OK, la ligne Anonymous de la figure 7 disparait pendant environ 10 secondes puis réapparait.

Cette manipulation vous permet d'avoir la même adresse IP que vous reseau.

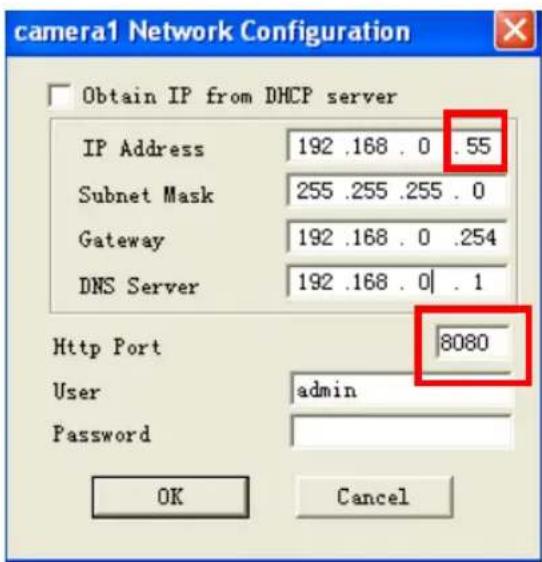

Nous vous conseillons de changer les trois derniers chiffres dans la case IP Address (ex : 55) et de modifier le nombre dans la case Http Port (ex : 8080) comme sur la figure 11.

Figure 11

• Cliquez sur OK pour valider.

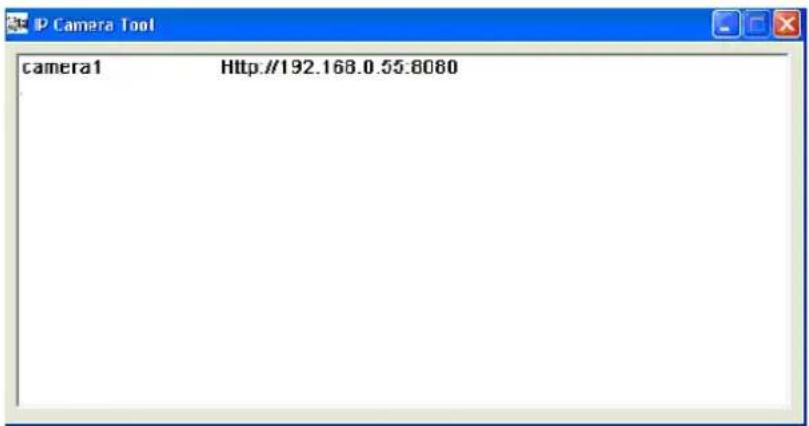

Après avoir cliqué sur OK, attendez environ 10 secondes pour obtenir la figure 12.

Figure 12

Notez bien l'adresse de la figure 12 (ex : http://192.168.0.55:8080) vous en aurez besoin pour l'étape suivante.

Etape 2 :

Connectez-vous à Internet.

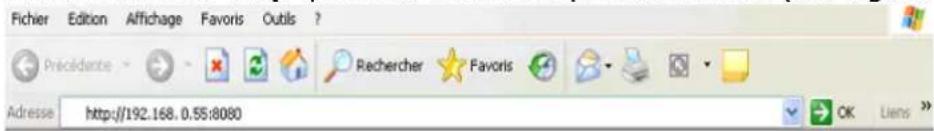

Entrez l'adresse http que vous avez noté precedemment (voir figure 13)

Figure 13

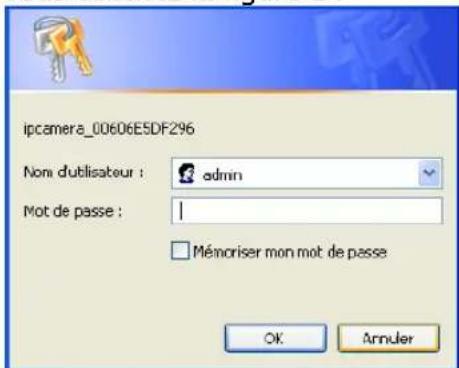

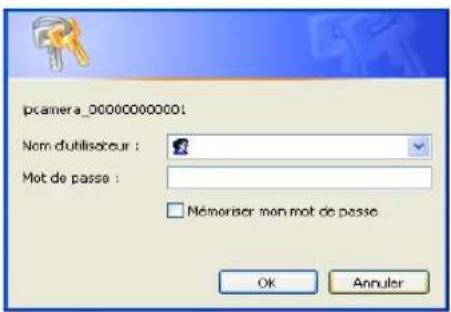

Vous obtenez la figure 14

Figure 14

• Dans la case Nom d'utilisateur, tapez «admin » (pas de mot de passer).

• Cliquez sur OK.

Vouso obtenez alors la figure 15 (en anglais par défaut)

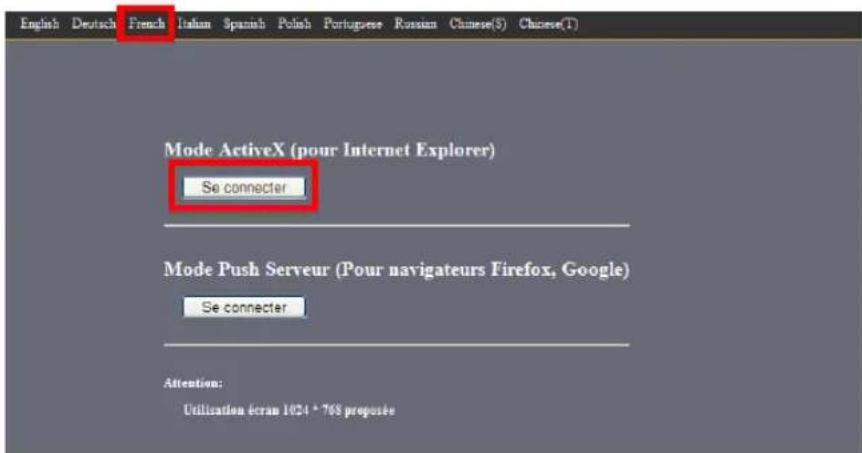

Sélectionnez votre langue (French pour « français) et vous obtenez la figure ci-dessous

Figure 15

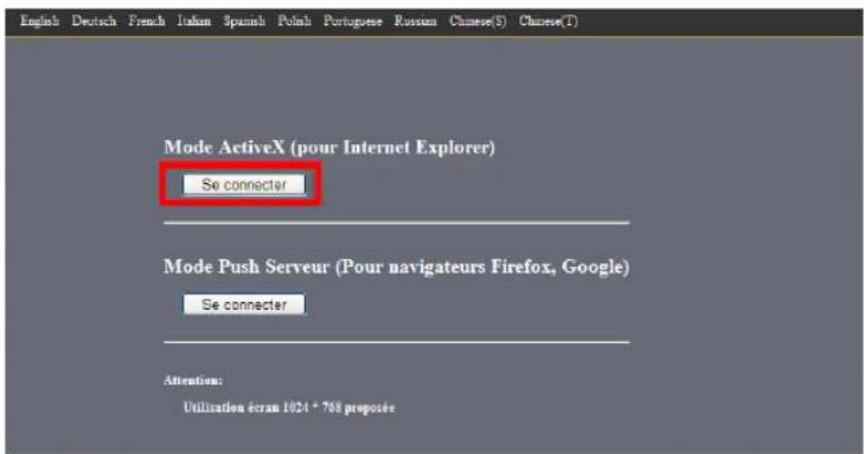

• Cliquez sur Se connecter (en-dessous de Mode ActiveX (pour Internet Explorer))

Nous conseillons fortement l'utilisation d'Internet Explorer afin d'acceder à toutes les fonctionnalités de laamera IP.

Votrecameraestdesormaisactive.

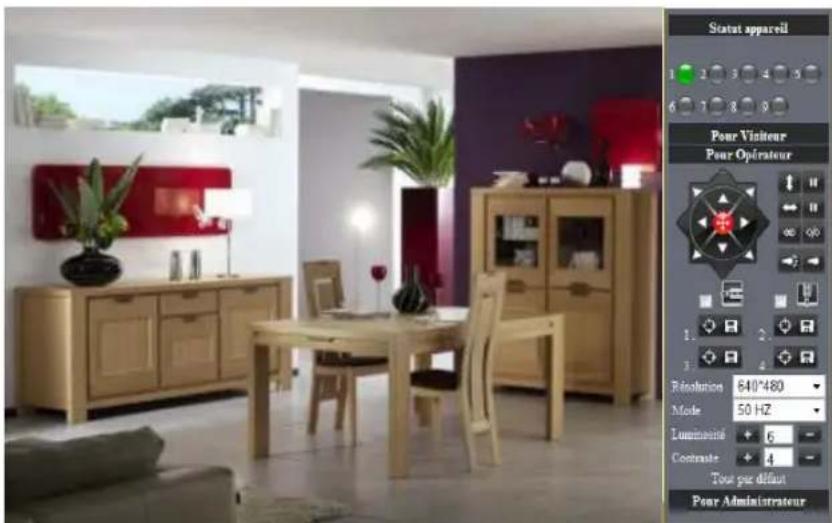

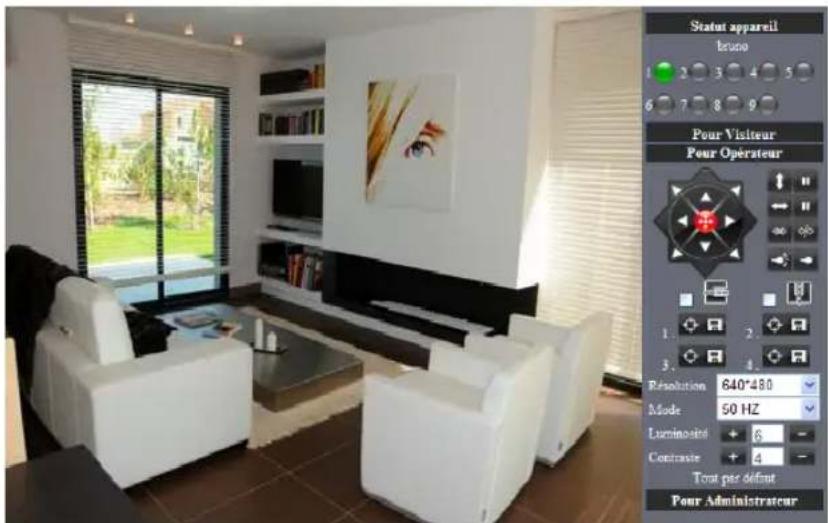

Vou obtenez alors le tableau de bord de la figure 16 qui vous montre l'image que votreamera est en train de filmer.

Figure 16

Si vous image ne s'affiche pas (sous Internet Explorer), il peut etre nécessaire de regler les parametrages de I'Active X comme suit :

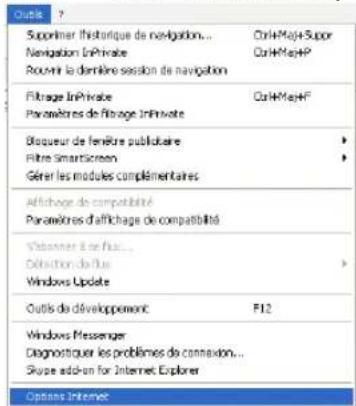

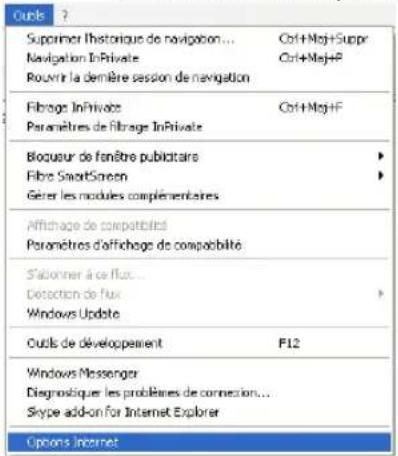

Sous Internet Explorer, cliquez dans le menu supérieur sur « Outils / Options Internet »

Figure 17

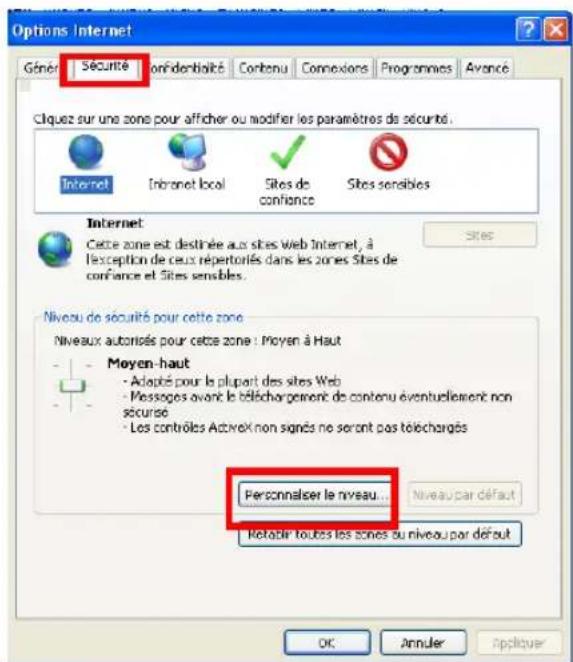

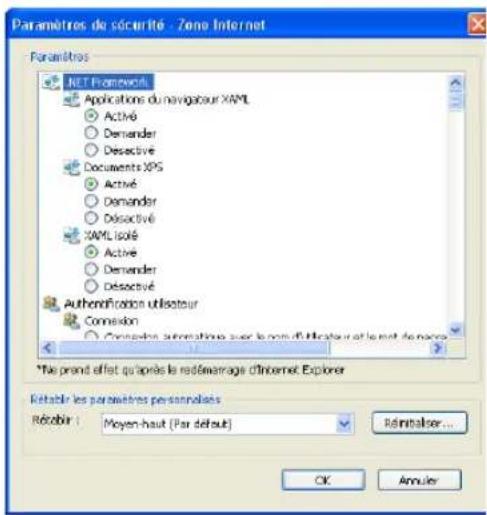

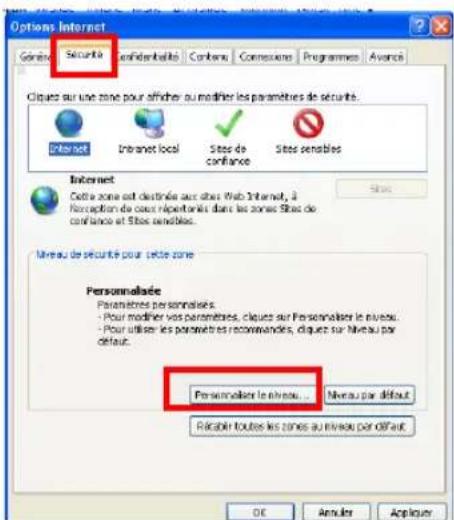

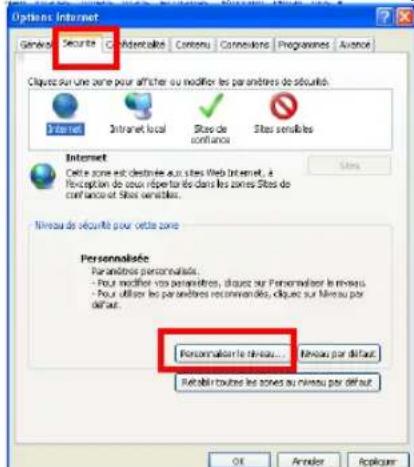

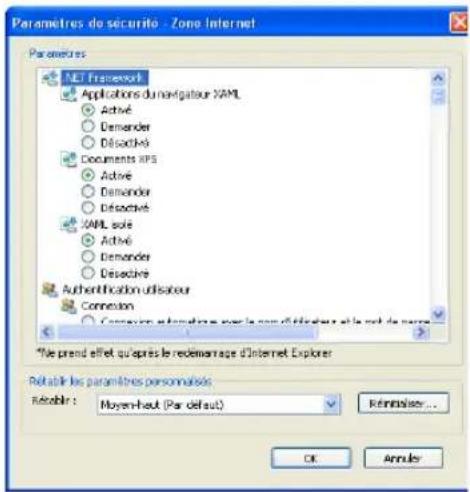

Choisissez ensuite l'onglet « Sécurité » (le deuxième) et cliquez sur « Personnalisez le niveau », comme indiqué en figure 18

Figure 18

• Vous obtenez la figure 19

Figure 19

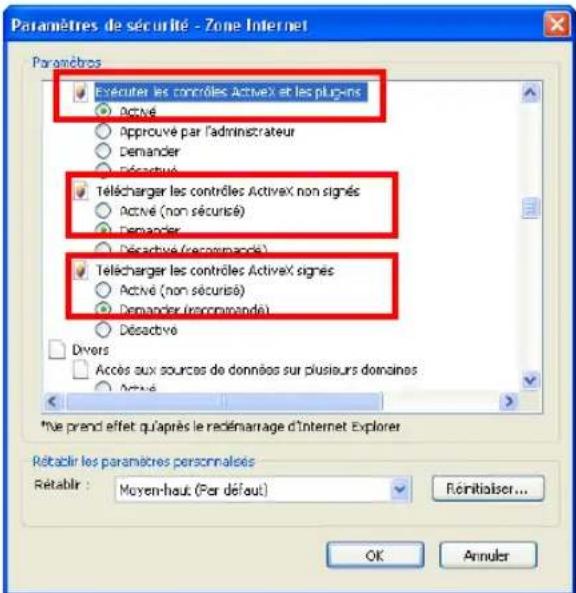

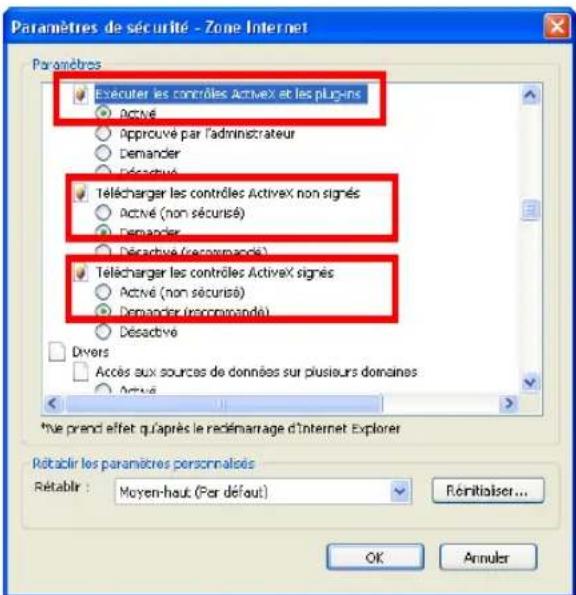

• Descendez le menu jusqu'à arriver aux lignes concernant l'Active X, et cochez :

« Activé » à la ligne « Exécuter les contrôles Active X et les plug-ins »
。 «Demander » dans «Télécharger les contrôles Active X non signés »
○ « Demander » pour « Télécharger les contrôles Active X signés »

Indications à la figure 20
Figure 20

Etape 3 :

Configuration de votreamera IP.

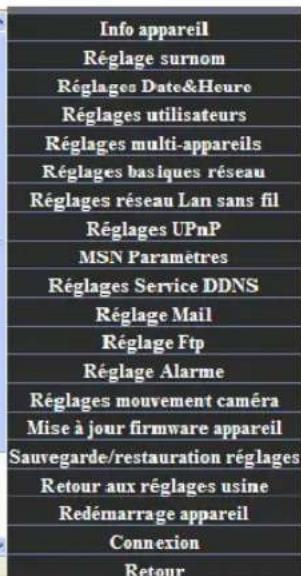

• Cliquez sur Pour administrateur en bas à droite de l'écran (voir figure 16)

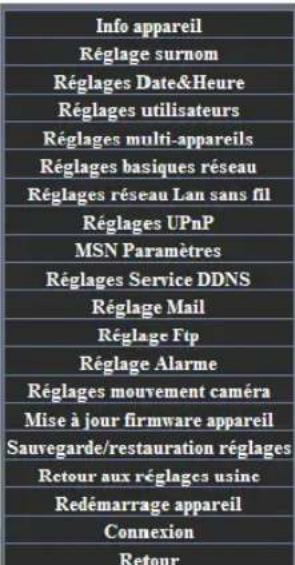

Vousobtenezla figure21.

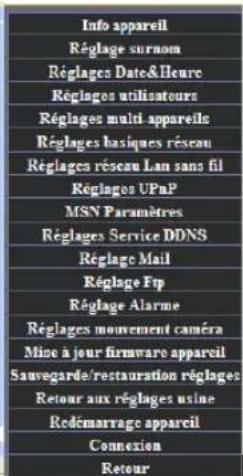

Figure 21

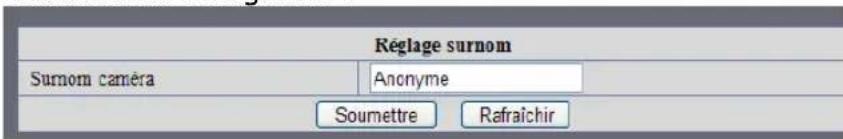

• Cliquez sur Réglage surnom.
  Vous obtenez la figure 22.

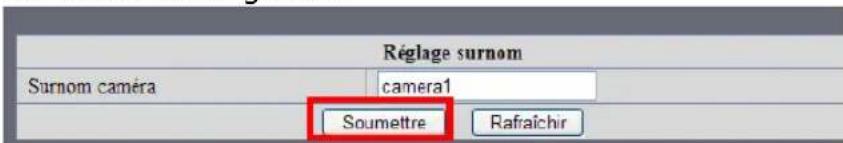

Figure 22

• Inscrivez, par exemple, camera1 à la place de Anonyme.
• Cliqueur Soumettre pour valider.
  Vous obtenez la figure 23.

Figure 23

Une fois que vous avez nommé votreamera, cliquez sur Retour (voir figure 21)

A partir de maintainant, vous avez la possibilité de rajouter une ou plusieurs cameras IP en mode filaire (voir ensuite chapitre 6 pour la configuration en mode wifi).

5 - CONFIGURATION D'UNE SECONDE CAMERA IP FILAIRE

Important: La configuration de laamera IP extérieure doit tout d'abord et obligatoirement se faire au niveau filaire, connectée à votre box et à votre ordinateur, avant la mise en place de la configuration en wifi

Etape 1 : Mise en place de la secondeamera

• Branchez la deuxièmeamera en suivant les instructions du 2. BRANCHEMENT (figure 1).

• Cliquez sur l'icone

qui se trouve sur votre bureau.

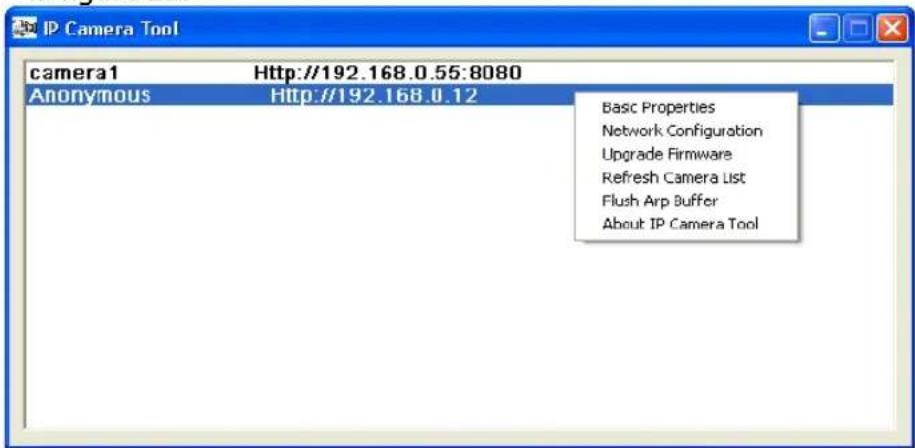

You obtenez la figure 24.

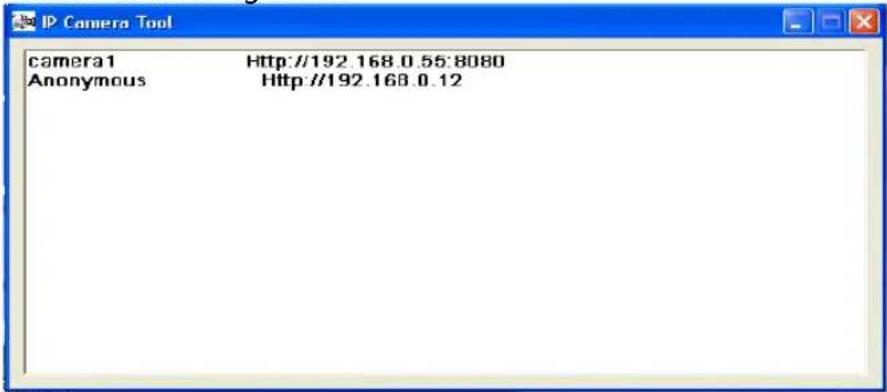

Figure 24

• Sélectionnez la ligne Anonymous et effectuez un clic droit sur votre souris comme l'indique la figure 25.

Figure 25

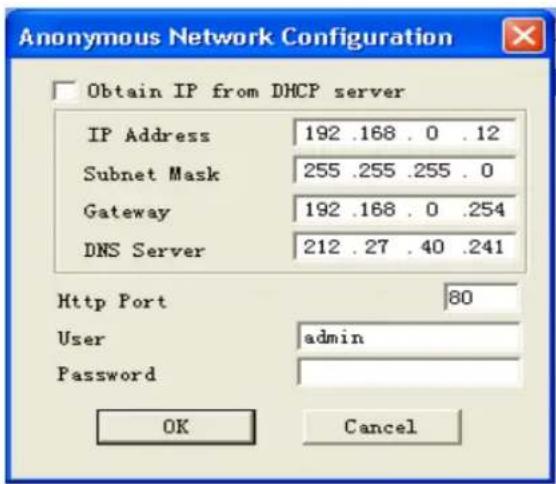

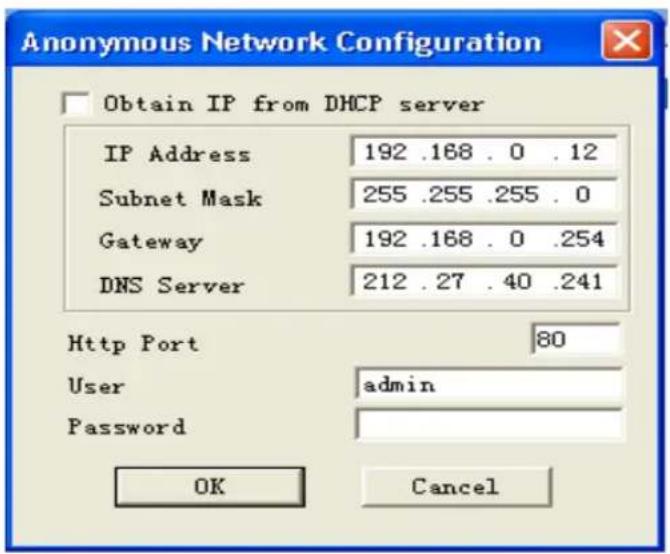

• Sélectionnez Network Configuration. Vous obtenez la figure 26.

Figure 26

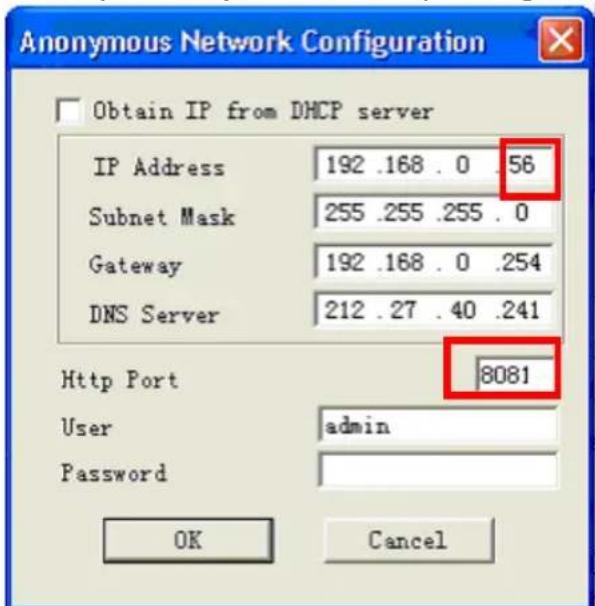

• Nous vous conseillons de modifier les chiffres dans les cases IP Address (Ex. 56) et Http Port (Ex. 8081) comme l'indique la figure 27.

Figure 27

• Cliquez sur OK.

Vousobtenezla figure28.

Figure 28

• Double-cliquez sur la ligne Anonymous.

Vous obtenez la figure 29.

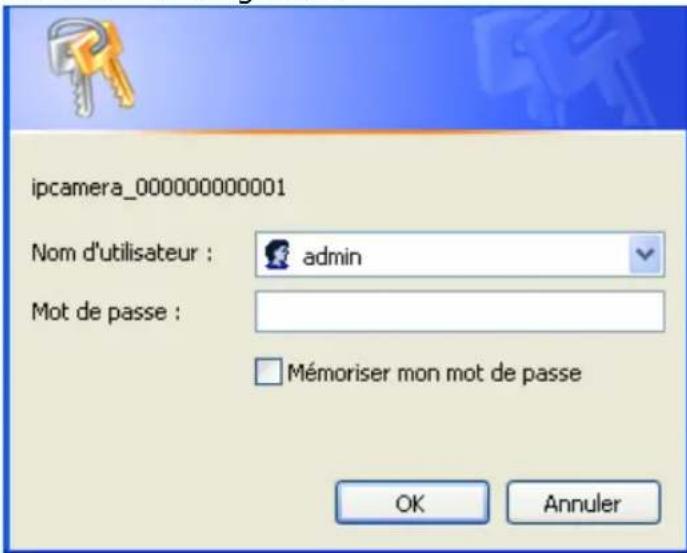

Figure 29

• Tapez « admin » dans la case Nom d'utilisateur (pas de mot de passer).
• Cliquez sur OK.

Vou obtenez la figure 30 (seLECTIONnez « French » pour obtenir l'écran en français)

Figure 30

• Cliquez sur Se connecter (en dessous de Mode ActiveX (pour Internet Explorer))
  Vous obtenez la figure 31.

Figure 31

Votre seconde camera est désormais installee.

Etape 2 : nomination de la secondeamera IP

- Cliquez sur Pour administrateur (voir figure 31)

Vousoptenezla figure32.

Figure 32

• Cliquez sur Réglage surnom sur le menu de droite.

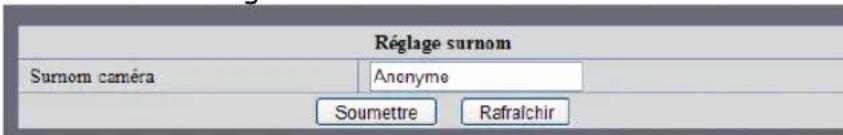

Vousoptenezla figure33.

Figure 33

• Tapez, par exemple, camera2 à la place de Anonyme comme sur la figure 34.

Figure 34

• Cliquez sur Soumettre pour valider.
• Cliquez sur Retour pour quitter l'application.
• Fermez toutes les fenêtres de laamera IP.

Etape 3 : Visualisation des 2 caméras

• Cliquez sur l'icone

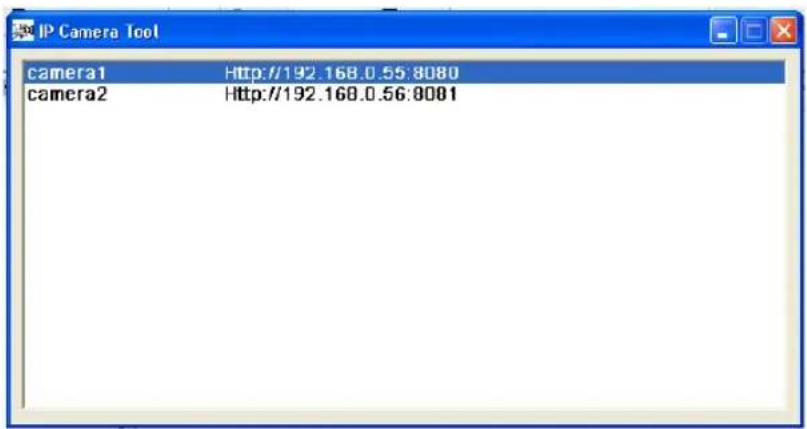

Apparait la figure 35.

Figure 35

Double-cliquez sur la ligne camera1
Vous obtenez la figure 36.

Figure 36

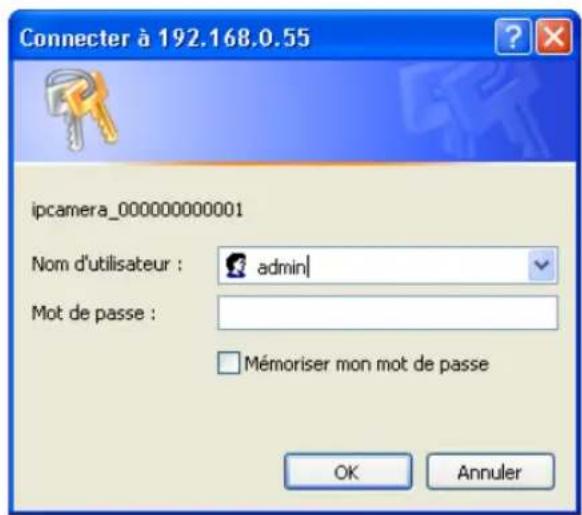

• Taper « admin » dans la case Nom d'utilisateur (pas de mot de passer).
• Cliquez sur OK.

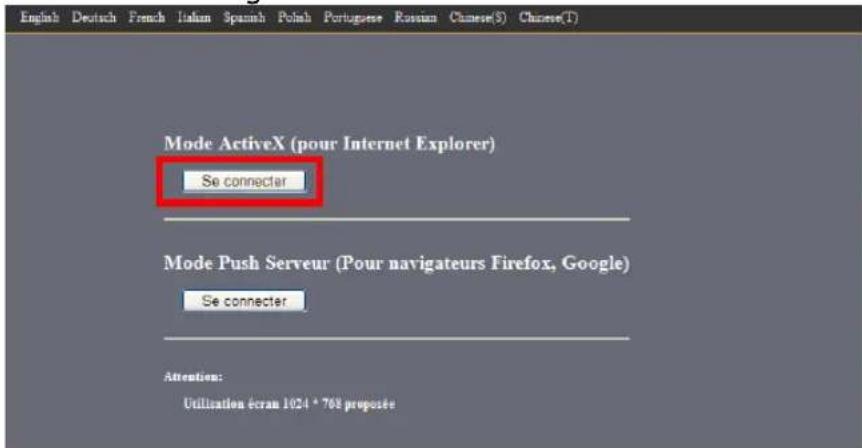

Vouso obtenez la figure 37.

Figure 37

• Cliquez sur Se connecter.

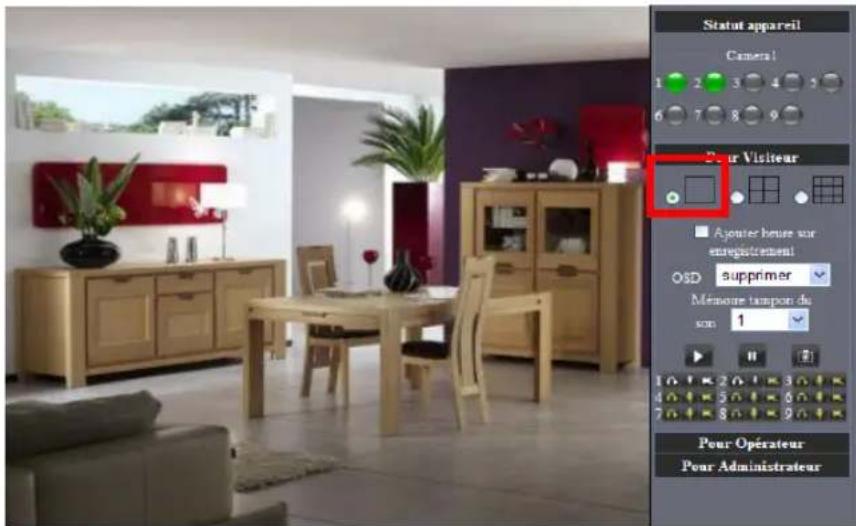

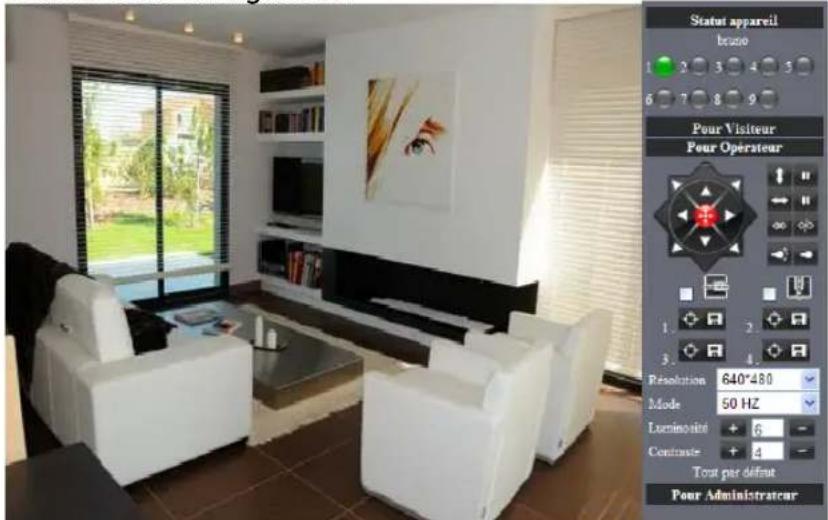

Vouso obtenez la figure 38.

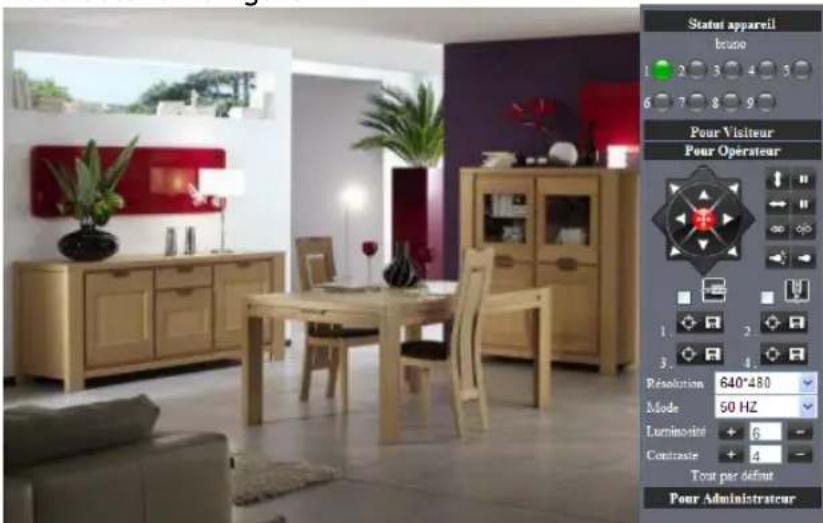

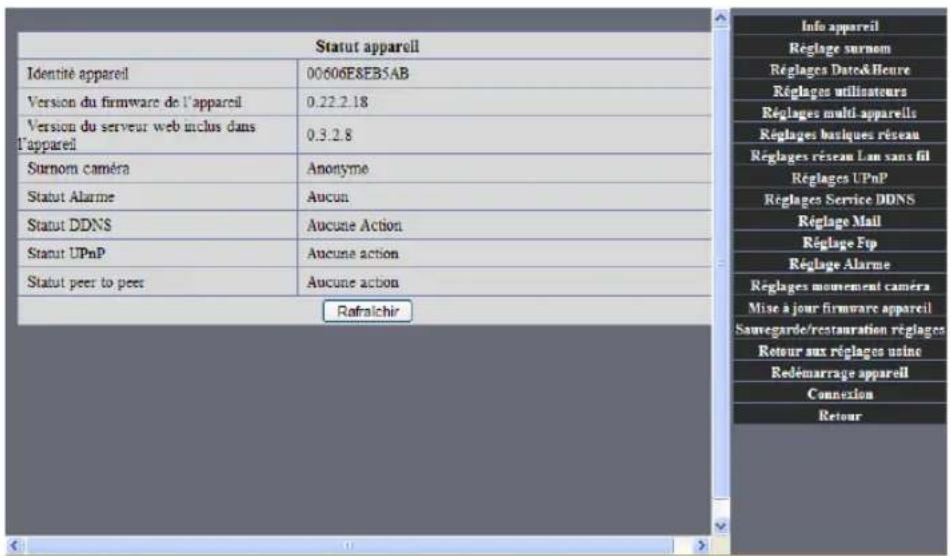

Figure 38

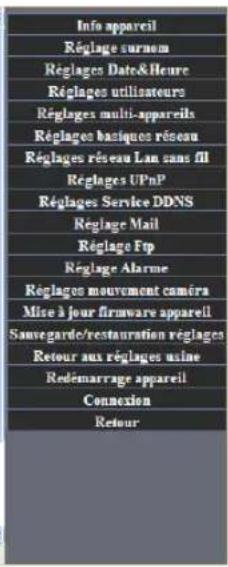

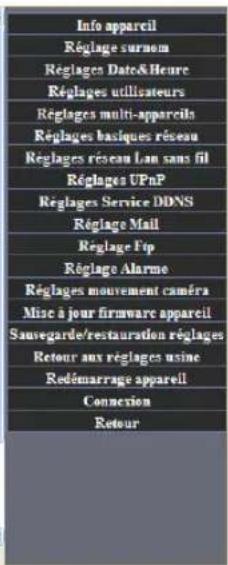

Pour acceder à la secondeamera, cliquez sur Pour administrateur (voir figure 38)

Vouso obtenez la figure 39.

Figure 39

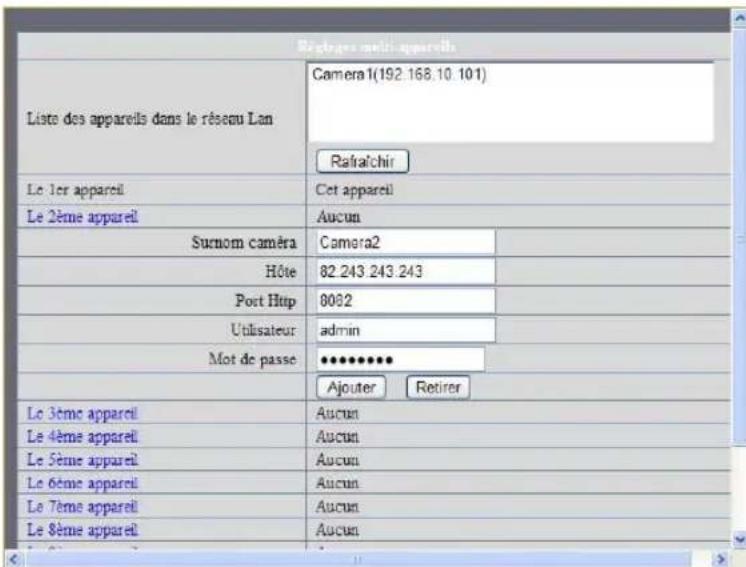

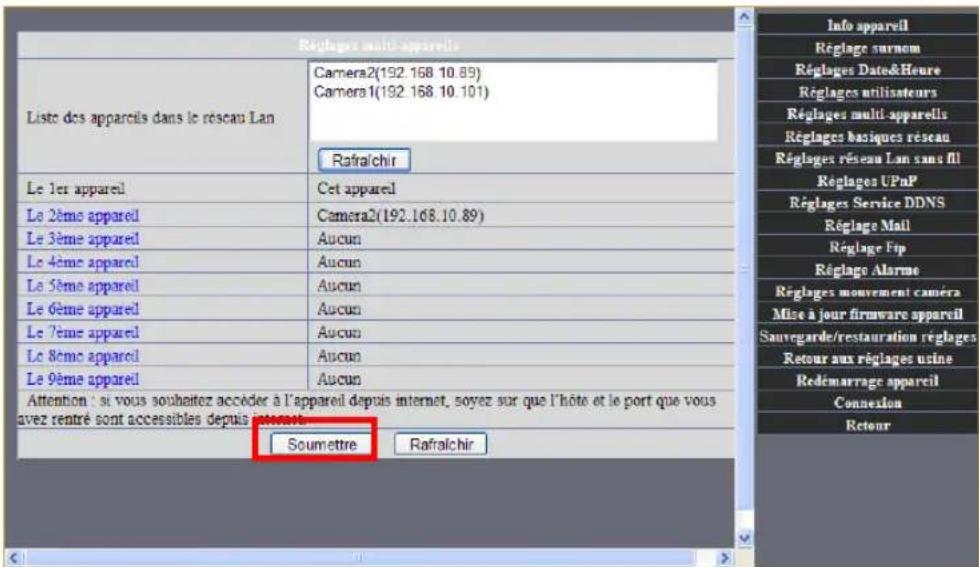

• Cliquez sur Réglages multi-appareils.

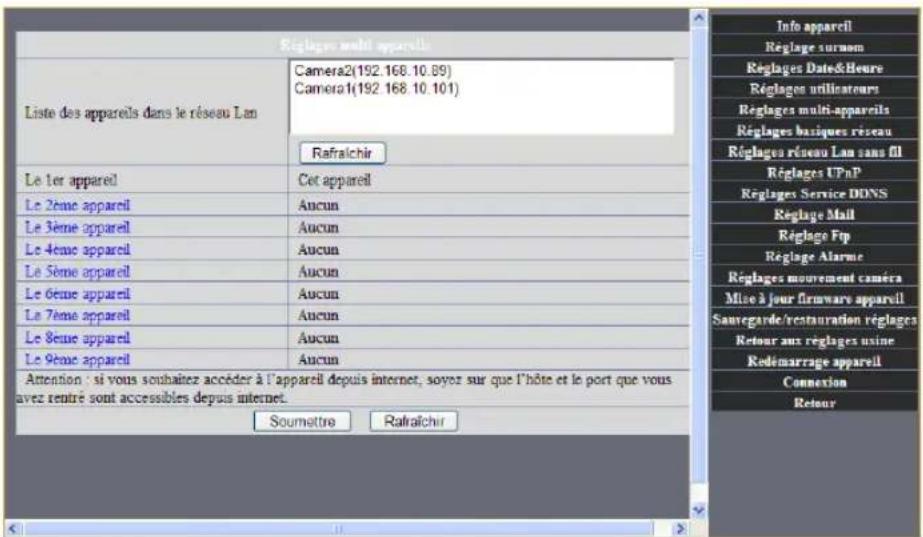

Vouso obtenez la figure 40.

Figure 40

• Cliquez sur « Le 2 éme apparel »

Vousobtenezla figure41.

Figure 41

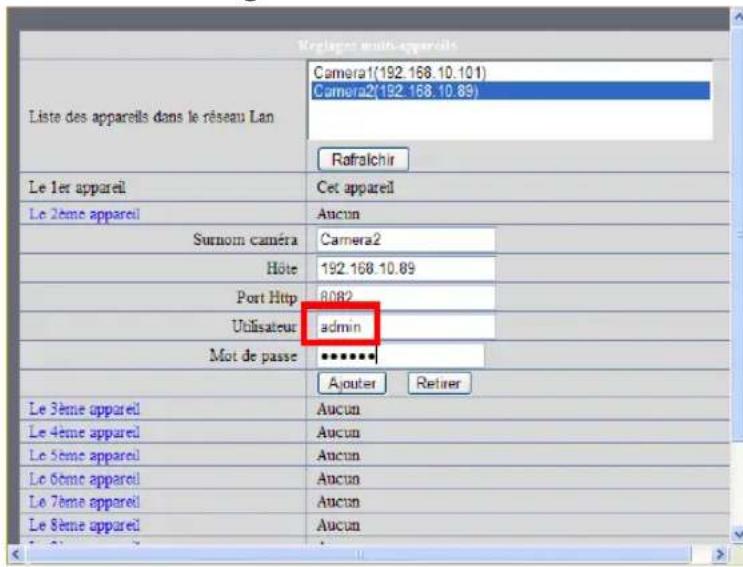

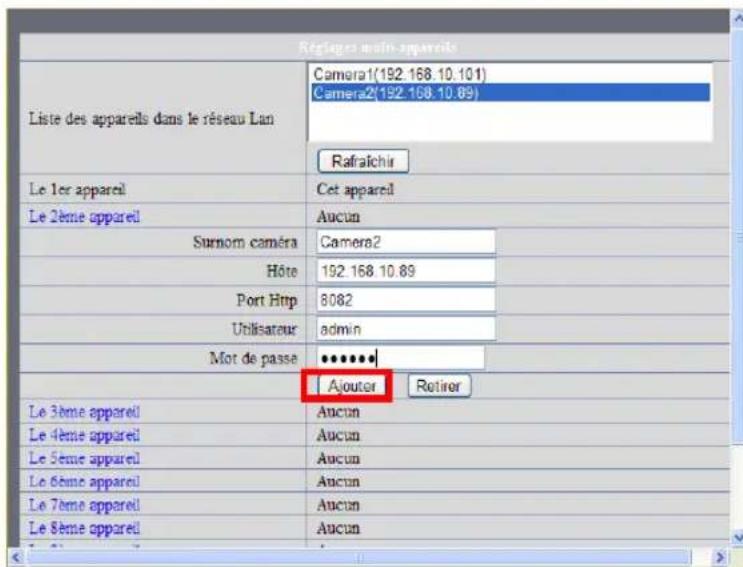

• Cliquez sur la ligne camera2(192.168.10.89)
• Ajoutez « admin » dans la case Utilisateur, puis cliquez sur Ajouter comme l'indique la figure 42.

Figure 42

• Cliquez sur Soumettre pour valider (voir figure 43)

Figure 43

• Cliquez sur Retour (tot en bas du menu, à droite) pour quitter l'application.

Vousoptenezla figure44.

Figure 44

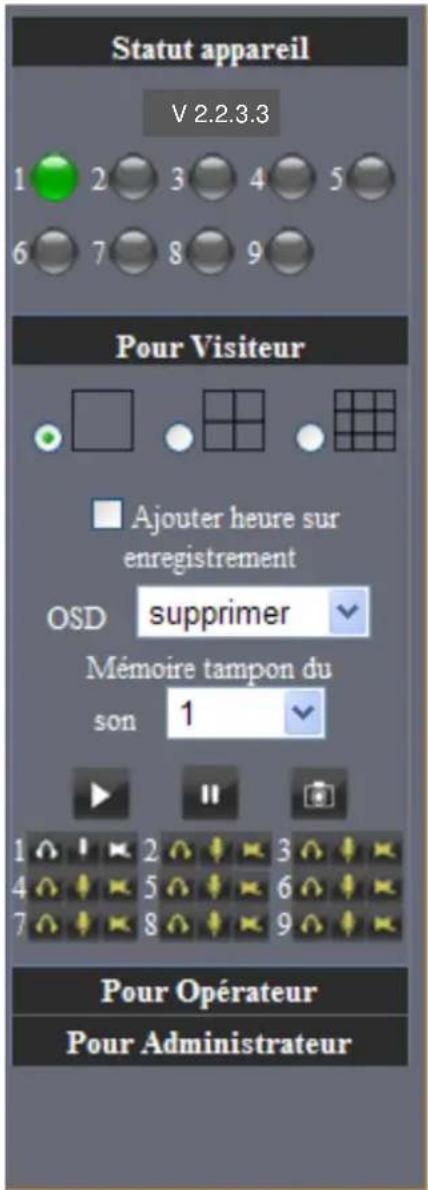

• Cliquez sur Pour visiteur. Vous obtenez la figure 45.

Figure 45

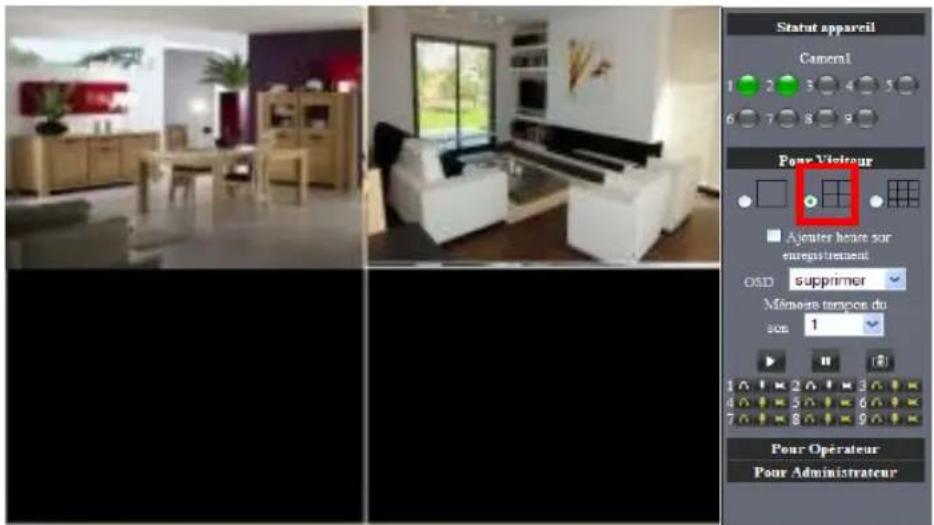

• Sélectionnez le symbole comme l'indique la figure 46

Figure 46

Vou obtenez l'image simultanee des deux cameras.

Si vous souhaitez ajouter d'autres caméras (jusqu'à 9 caméras) suivez la même procédure. Cette procédure est valable uniquement pour les caméras filaires (voir 6 pour le wifi).

6 - CONFIGURATION DE LA CAMERA IP VERSION WIFI

Pour effectuer cette procEDURE, vous devez posseder un routeur ADSL Wifi.

Vous pouvez installer la premièreamera en Wifi ou gérer jusqu'à neuf caméras wifi à condition que la premièreamera ait été configurée en mode filaire.

Une fois que vous avez configuré votreamera en mode filaire, vous pouvez installer une camera en mode Wifi.

Voici la marche à suivre :

Etape 1 : Installez laamera en mode filaire, pour cela suivez les instructions du chapitre 4.

Etape 2: Branchez l'antenne (voir figure 1)

Etape 3 : A partir de la figure 16, cliquez sur Pour administrateur.

Vousobtenezla figure47.

Figure 47

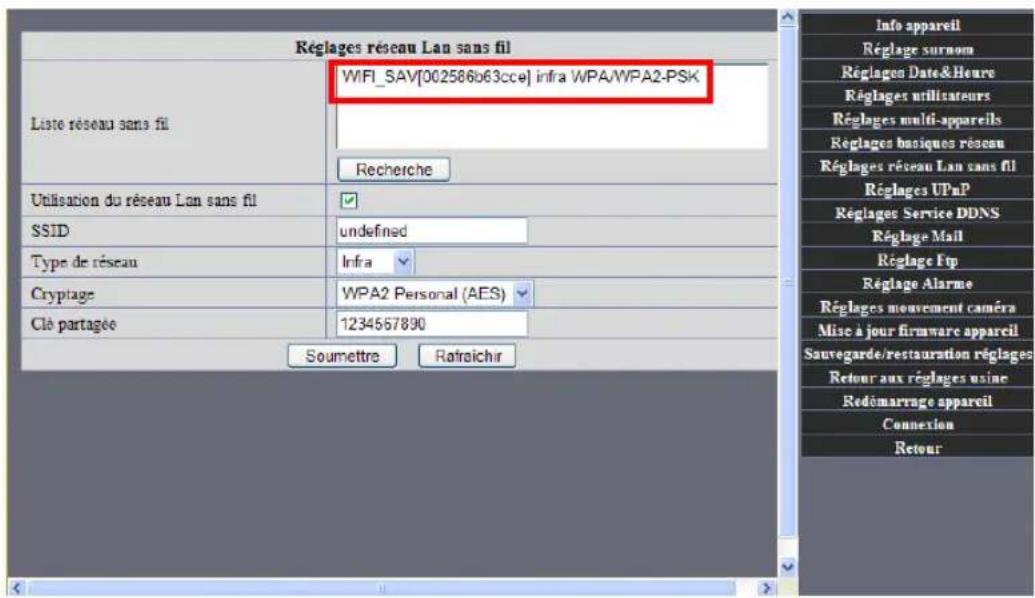

• Cliquez sur Réglages réseau Lan sans fil.

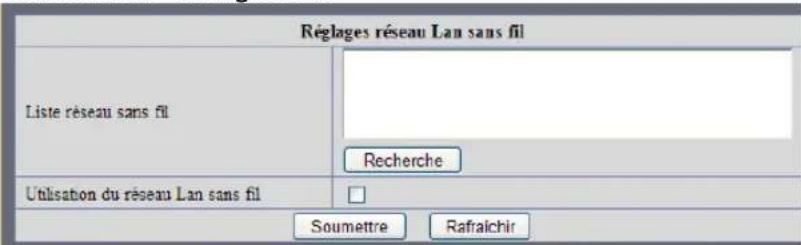

Vous obtenez la figure 48

Figure 48

• Cliquez 2-3 fois sur Recherche.

Laamera IP recherche le réseau Wifi dans l'environnement et elle indique le nombre de réseaux Wifi disponibles dans la case Listreseau sans fil (voir la figure 49).

Figure 49

• Sélectionnez le nom de votre routeur ADSL Wifi dans la case Listreseau sans fil.
• Cochez la case Utilisation du réseau Lan sans fil.
• La ligne Cryptage se remplit automatiquement. Toutefois, vous aurez peut-être à selectionner un autre mode de cryptage si vous rencontres un souci de fonctionnement.
• Dans la case Clé partagée, entrez la clé de votre routeur ADSL wifi sélectionné (vous avez utilisé cette clé lors de la première utilisation de votre routeur ADSL wifi. Elle se trouve souvent sur le routeur lui-même)

Particularité de la configuration sur la LiveBox d'Orange : Une fois que laamera IP est configurée correctement en mode filaire, pour passer en mode Wifi, il faut :

• cliquer sur le menu « réglage réseau LAN sans fil »
• cliquer sur recherche 2 ou 3 fois (voir figure 49), une liste de livebox disponible dans les environns sera alors affichée; selectionner la livebox correspondant à votre installation
• entrrez dans le champ « clé partagée » la clé Wifi (ou clé WEP) de votre livebox (cette cle est sur l'etiquette collée sur la Livebox)
• attention - Avant de cliquer sur « soumettre » - vous doivent appuyer sur le bouton d'association (REG) de votre livebox (en fonction du modele de Livebox, maintainir

la pression sur le bouton d'association pendant la recherche, ou appuyer simplement une fois pour que levoyant Wifi clignote)

• Cliquez sur Soumettre.

Attendre environ 30 seconds ...

La phrase suivante apparait à l'écran: « L'appareil redémarre. Ne l'éteignez pas. Merci de patienter … »

Un compte à rebours se déclenché (ne pas débrancher les cables pendant ce temps)

Une fois le compte à rebours terminé :

• Debranche le cable réseau.
• Mettez hors tension laamera IP en débranchant l'adaptateur.
  Rebranchez I'adaptateur.
• Attendez environ 30 secondes.
• Cliquez sur l'icone

Le nom de votreamera apparait dans la fenetre IP Camera Tool. Cela signifie que votreamera est bien installée en mode Wifi.

Pour installer une deuxième ou une troisièmeamera en mode Wifi, suivez la même procedure.

7 - UTILISATION DES FONCTIONNALITES DE LA CAMERA

• En cliquant sur Pour opérateur, vous avez accès au tableau de bord de la figure 50.
  Vous pouvez ainsi régler et faire pivoter votreamera à l'aide des différentes fonctions expliquées ci-dessous :

Figure 50

• En cliquant sur Pour visiteur, vous avez accès au tableau de bord de la figure 51.

Figure 51

Sélection du nombre de caméra visibles à l'écran (1, 4 ou 9)
Ajouter heures sur enregistrement Affichage de l'heure et la date sur I'image enregistrree.
OSD supprimer Couleur de la date et de l'heure affichees sur I'écran
Mémoire tampon du son 1 Correction du décalage du son dû à la connexion réseau
Lecture et arrêt de l'enregistrement
Prendre une photo de l'image en cours
Activer le son
Activier le micro
Enregister une video de l'image en cours

• En cliquant sur Pour administrateur, vous avez accès au tableau de bord de la figure 47. Le menu qui se trouve à droite de l'écran (voir figure 52) vous permet d'avoir certaines fonctions pratiques.

Figure 52

(a) Réglages utilisateurs : cette fonction vous permet demettre un nom et un mot de passer pour l'utilisateur.

• Cliquez sur Réglages Utilisateurs.

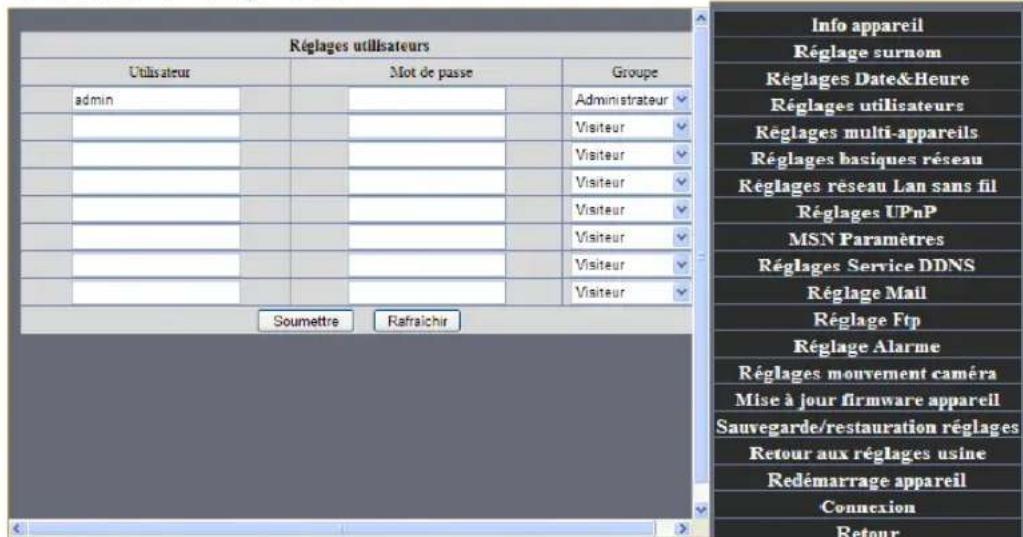

• Vous obtenez la figure 53

Figure 53

• Dans les cases Utilisateur et Mot de passer : Inscrivez le nom et le mot de passer que vous avez besoin pour l'utilisateur.

• Appuyez sur Soumettre pour valider.

Attention! Pour au moins un utiliser, il faut selectionner dans le menu Groupe, « Administrateur » pour pouvoir effectuer des modifications sur le tableau de bord Pour administrateur

Un compte à rebours se déclenché. Attendre environ 30 secondes (ne rien débrancher)...

(b) Réglages UPnP: cette fonction permet de faciliter la liaison entre laamera et le routeur ADSL (il faudra au préalable activer la fonction UPnP du routeur)

• Cliquez sur Réglages UPnP.

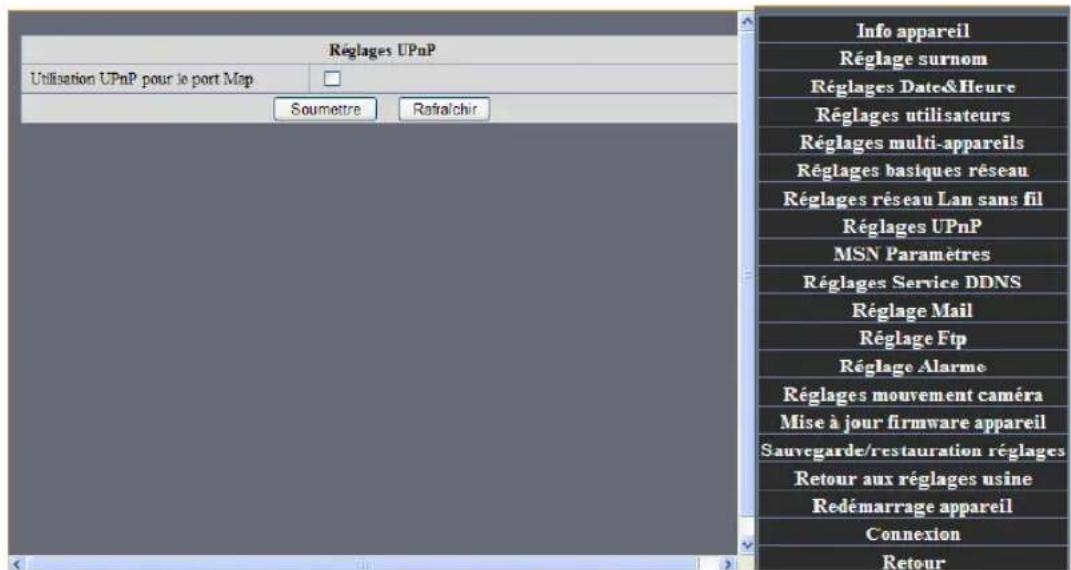

Vouso obtenez la figure 54 ci-dessous:

Figure 54

• Cochez la case Utilisation UPnP pour le Port Map.
• Cliquez sur Soumettre.

(c) Réglage Mail: Cette fonction vous permet d'envoyer des photos par mail en cas d'alarme ou détction de mouvement.

• Cliquez sur Réglage Mail.

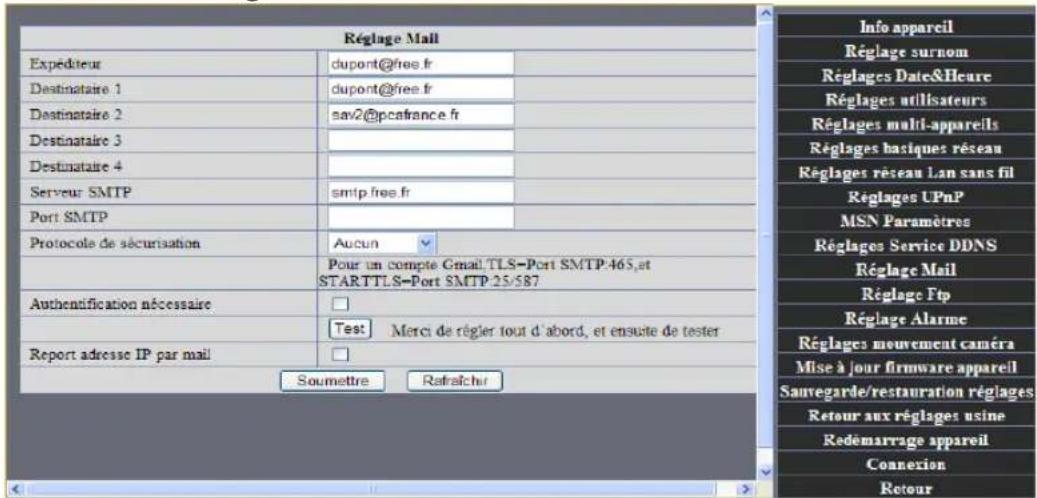

Vous obtenez la figure 55.

Figure 55

• Dans la case Expéditeur : entrez l'adresse mail d'expédition de votre choix (ex : [e-mail])

Important :

L'adresse de l'expéditeur et du serveur SMTP doit être cohérentes et être celles de votre fournisseur d'accès internet (par exemple, si l'adresse de l'expéditeur est « [e-mail] », celle du serveur SMTP doit être «smtp.free.fr »)
- Dans la case Destinataire : entrez l'adresse mail de destination de votrechioix (ex : [e-mail], dupont@ hotmail.fr...)

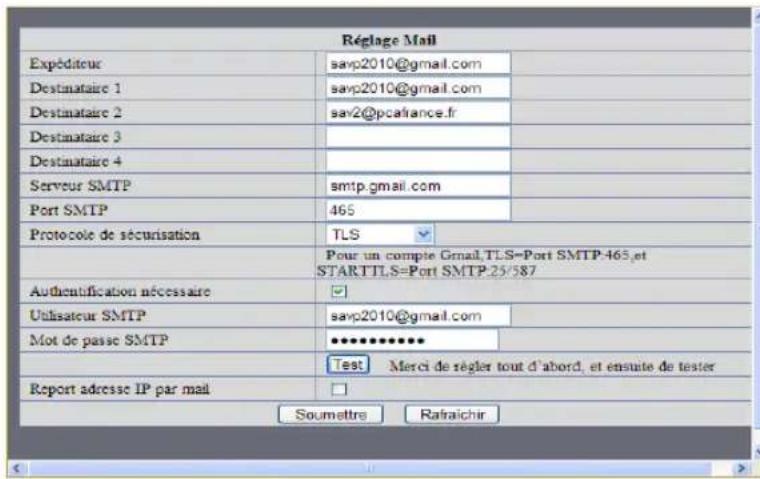

Remarque concernant I'envoi de mails partir d'un compte Gmail (voir figure 56) :

Figure 56

• Entrez un compte Gmail dans la case Expéditeur
• Indiquez « [e-mail] » dans la case Serveur SMTP
• Entrez « 465 » pour le port SMTP si vous désisissez « TLS » dans le menu Protocole de sécurisation
• Entrez « 25 » ou « 587 » pour le port SMTP si vousCHOISSEZ « STARTTLS » dans le menu Protocole de securisation
• Tapez votre compte Gmail dans la case Utilisateur SMTP
• Indiquez le mot de passer de votre compte Gmail dans la case de Mot de passer SMTP
• Cliquez sur le bouton Soumettre

Remarque : Vous pouvez entrer jusqu'à 4 adresses de destination (Destinataire 1, 2, 3 et 4)

• Dans la case Serveur SMTP: entrez l'adresse SMTP du courrier sortant. C'est à dire l'adresse du serveur SMTP de votre fournisseur d'accès à Internet (ex :smtp.free.fr)

Ce paramètre se trouve dans les propriétés du courrier de votre compte internet.

• Cliquez sur Soumettre pour valider.

En cas d'alarme dans le champ de vision de votreamera IP, celle-ci enverra immédiatement quatre photos à l'adresse mail préalablement enregistrée.

(d) Réglage FTP (pour les professionnelles): si vous possédez un serveur FTP, vous pouvez utiliser cette fonction pour envoyer des images lors du déclenchement de l'alarme.

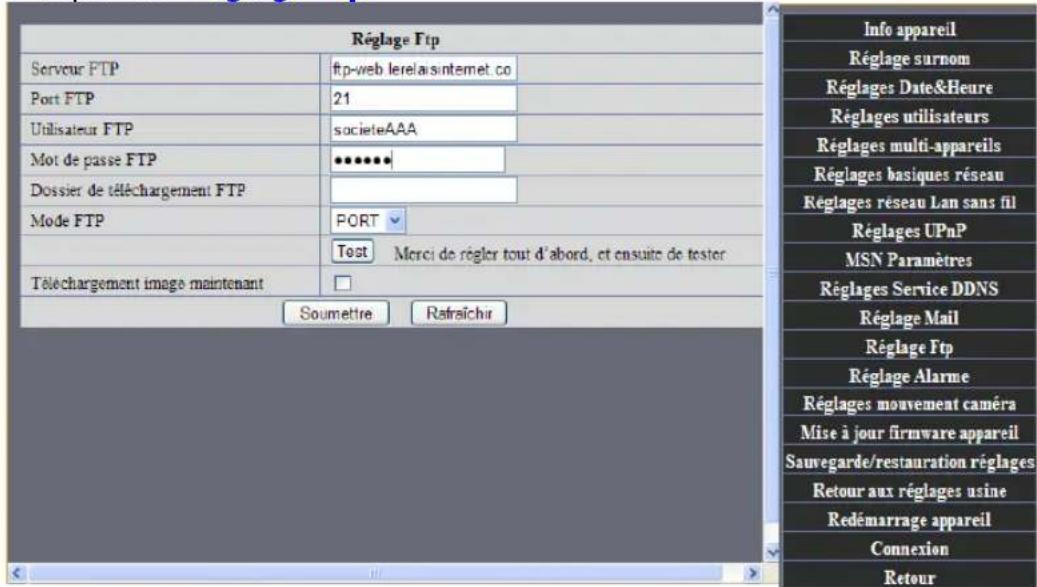

- Cliquez sur Réglage Ftp.

Figure 57

• Remplissez les cases « Serveur FTP », «Utilisateur FTP » et « Mot de passage FTP »
• Cliquez sur Soumettre pour valider.

Remarque

Vous pouvez appuyer sur « Test», pour savoir si la connexion entre laamera et le serveur FTP est bonne.

(e) Réglage alarmé : Fonction alarmé et auto-enregistrement.

Cette fonction permet à laamera de détecter tous les mouvements dans son champ de vision et d'enregistrer les images sur votre PC (uniquement si votre PC est allumé et que l'interface web est activée, c'est-à-dire si l'image retransmise par laamera apparait sur votre PC)

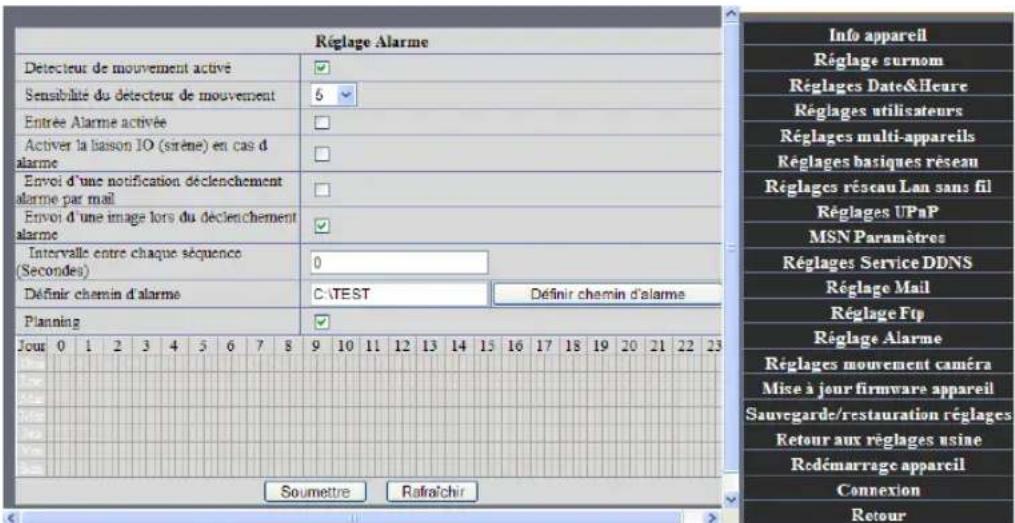

• Cliquez sur Réglage alarme.

Vousobtenezla figure58.

Figure 58

Detecteur de mouvement activé : cochez la case pour activer l'alarme.
- Sensibilité du détecteur de mouvement :CHOISISEZ un chiffre de 1 à 10 pour paramétrer la sensibilité de détction du mouvement (plus le chiffre est grand, plus laamera détectera facilement les mouvements).
- Envoi d'une notification de déclenchement alarme par mail : cochez la case pour receivevoir une alarme par mail (vousdezabord configurer l'envoi par mail).
- Envoi d'une image lors du déclenchement de l'alarme : cochez la case si vous souhaitez enregistrer des fichiers video sur votre serveur FTP.
- Intervalle entre chaque série :CHOisissez un chiffre qui correspondra au temps d'arrêt (en secondes) de laamera entre chaque video enregistrée.

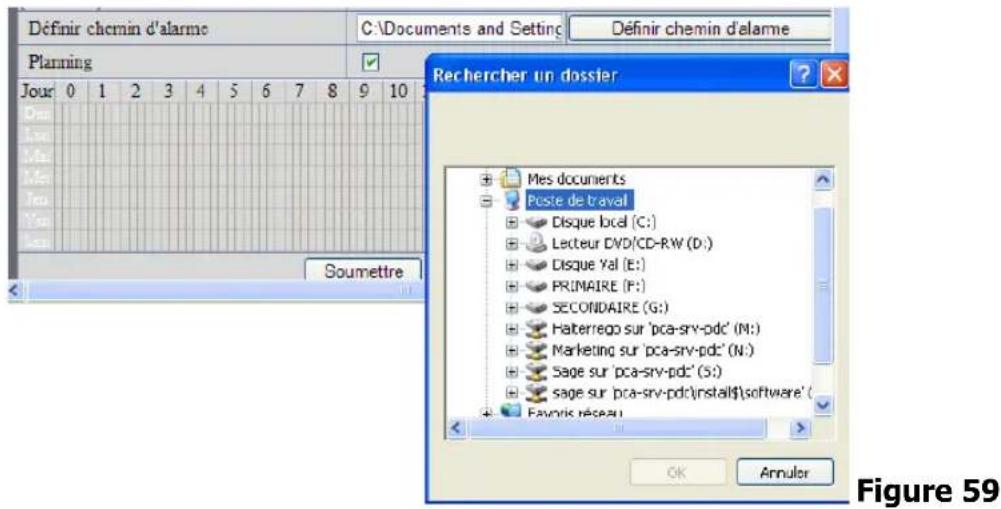

- Définir chemin d'alarme: cliquez sur « Recherche... » et scélectionnez le chemin où seront enregistrées les videos en cas de détention d'un mouvement (figure 59).

Puis cliquez sur OK.

• Planning: affiche ou masque le planning pour le réglage de l'alarme.

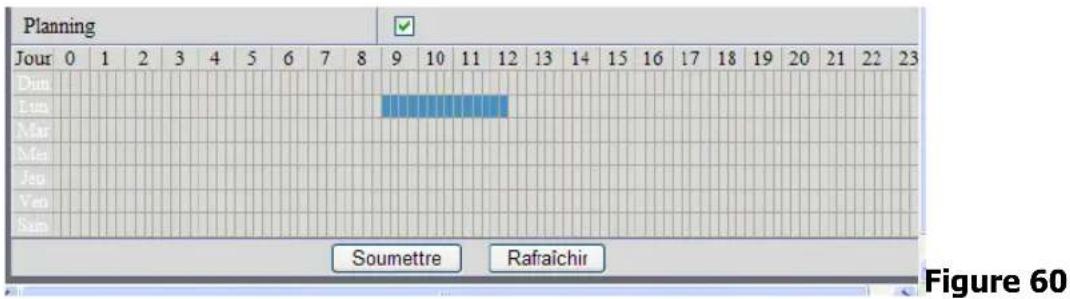

• Planning: cochez la case puis selectionnez les horaires de surveillance (figure 60).

Ici, les heures de surveillance du lundi de 9h à 12h30 (une case = 15 minutes) ont été sélectionnées

• Utilisation de la borne I/O Alarm

I/O Alarm

• Borne n°1 et Borne n°2 : sortie de 5 V pour une alarmé externe, vous pouvez brancher une alarmé externe sans alimentation. La puissance maximum autorisée est : 1W (0,2A/5V). Si le détecteur de laamera se déclenché, l'appareil externe que vous aurez connecté se mettra alors en route (sirène, lumière ou autre).

La sirene (fournis en option) devra etre branché sur le connecteur derriere laamera.

• Borne n°3 et Borne n°4(courant négatif -5V): vous pouvez connectez ici un détector de mouvement additionnel (sur un côte ou au dos de laamera par exemple). Si celui-ci se déclenché, un enregistrement video sera lancé (meme si le propre détector de mouvement de laamera n'a rien détecté).

Sur la base de la figure 58 :

• Cochez la case « Entrée Alarme activée» et branchez le fil du détecteur de présence supplémentaire sur la borne n°3. Attention, l'alarme de laamera fonctionnera si la borne n°3 reçoit un courant négatif.
• Cochez la case « Activer la liaison IO (sirène) en cas d'alarme», si le détecteur de laamera se déclenché, l'appareil externe que vous aurez connecté se mettra alors en route.
• Cliquez sur Soumettre pour valider.

(f) Reglages mouvementamera

• Cliquez sur Réglages mouvementamera.

« Aller au centre au démarrage » : cochez cette case si vous souhaitez que votre camera revienne à la position initiale lors de chaque démarrage.
Choisissez les chiffres dans les autres cases (« Vitesse de la rotation … »), entre 1 et 10, pour paramétre la rotation de votreamera.

Remarque : plus le chiffre est petit, plus la vitesse de rotation est rapide.

• Cliquez sur Soumettre.

(g) Sauvegarde/restauration réglages: Cette fonction vous permet de sauvegarder tous les réglages de votreamera.

• Cliquer sur Sauvegarde/restauration réglages.

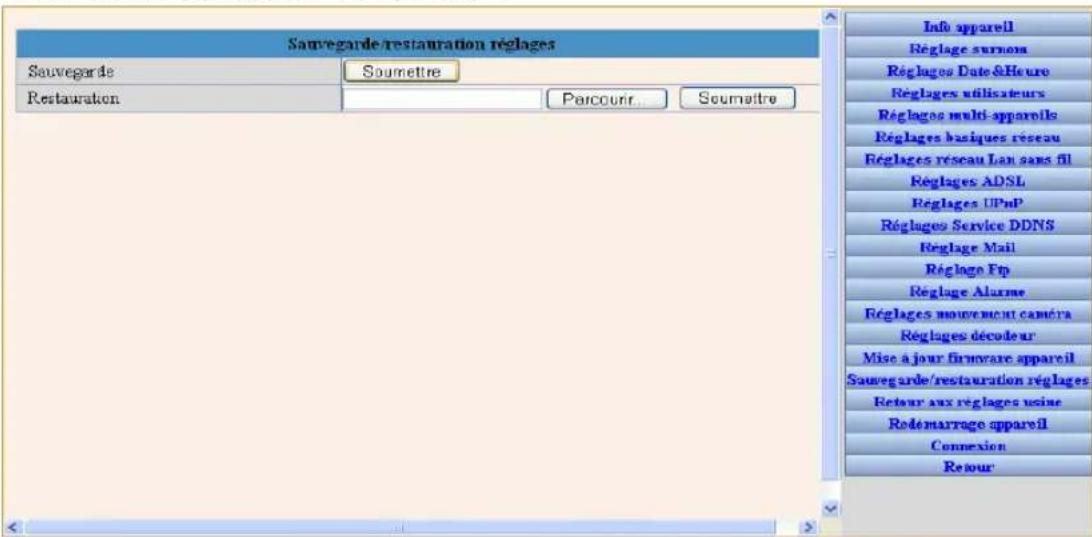

Vouso obtenez la figure 62 ci-dessous:

Figure 62

Sauvegarde : Cliquez sur Soumettre pour sauvegarder les réglages que vous avez effectué sur votreamera.

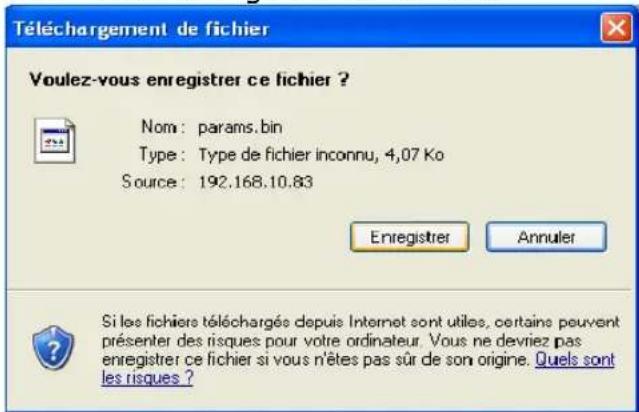

Vousetobrezla figure63ci-dessous:

Figure 63

• Appuyez sur Enregistrer.

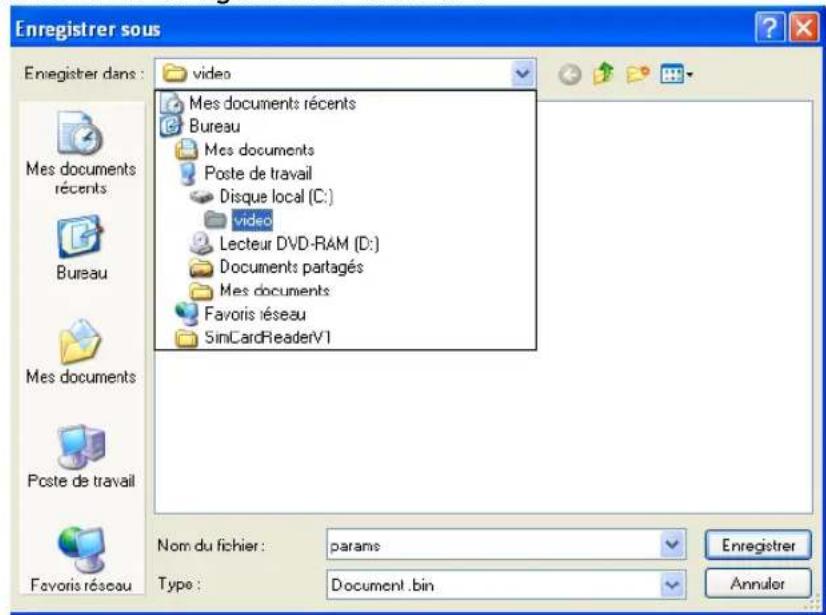

Vouso obtenez la figure 64 ci-dessous :

Figure 64

• Choisissez le chemin pour sauvegarder vos paramètres puis appuyez sur Enregistrez.

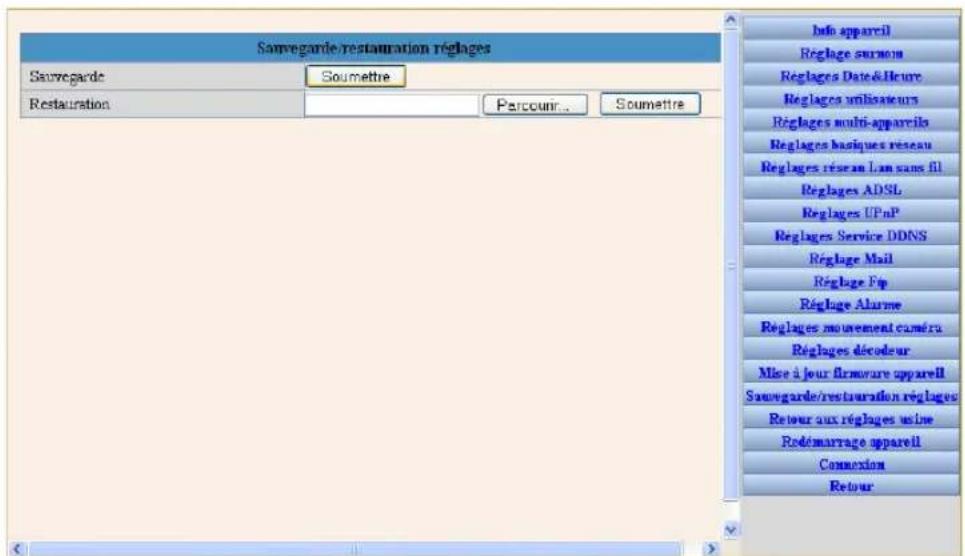

Restauration : Si vous modifiez par la suite les réglages de votreamera, il vous est possible de restaurer des réglages que vous aviez sauvégardés.

Figure 65

• Cliquez sur Parcourir.

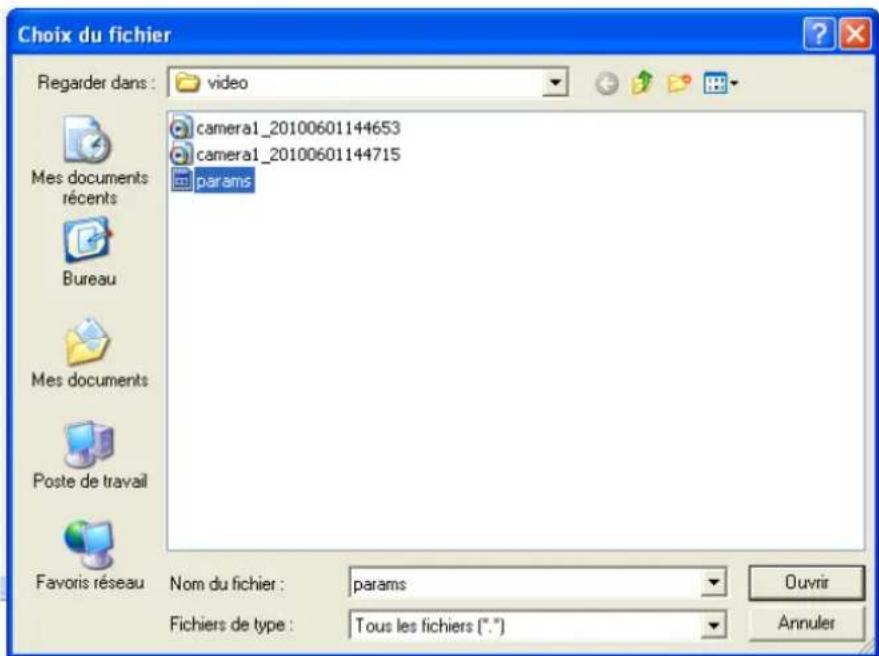

Vous obtenez la figure 66 ci-dessous :

Figure 66

• Recherche le fichier dans lequel vous aviez sauvégarde vos paramètres.
• Cliqueur sur Ouvrir.

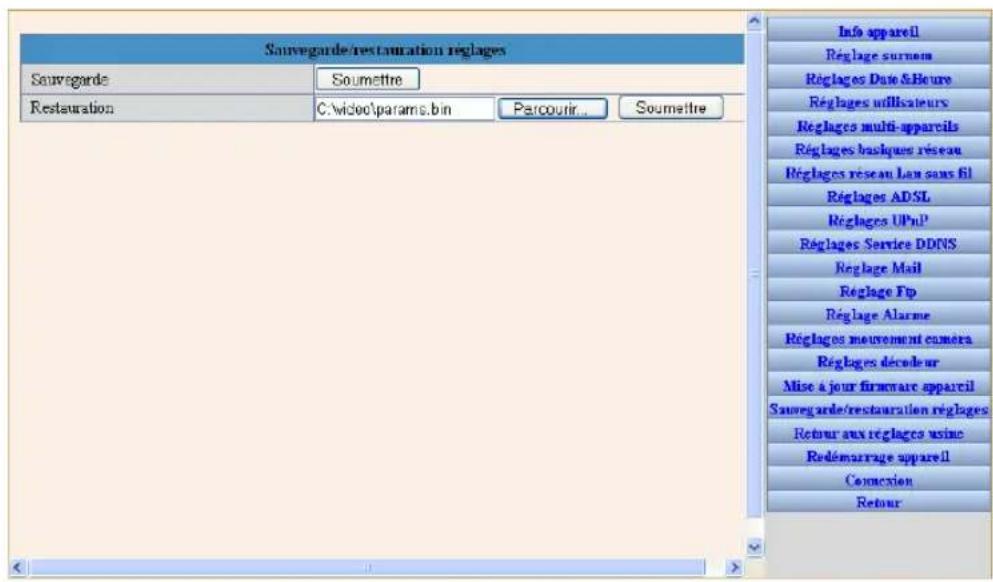

Vousobtenezla figure67ci-dessous:

Figure 67

• Appuyez sur Soumettre. Vos paramètres sont maintainant restaurés.

8 - VISUALISATION A DISTANCE

Cette fonction vous permet de visualiser les images en direct, via Internet (à condition que le réseau soit en haut débit).

Etant donné qu'en France, les fournisseurs d'accès à Internet sont nombreux, il est nécessaire d'effectuer les paramétrages sur le routeur ADSL de votre opérateur.

Nous allons vous expliquer l'opération à effectuer pour les trois principaux fournisseurs d'accès à Internet en France.

Note importante :

Pour la visualisation à distance, nous vous recommendons l'utilisation d'Internet Explorer, seul navigateur vous permettant d'acceder à toutes les fonctionnalités de laamera IP. Une configuration mineure d'Internet Explorer, concernant les Active X est nécessaire.

Ouvrez Internet Explorer, puis allez dans « Outils » et Sélectionnez « Options Internet » comme dans la figure 67-1. Cliquez sur l'onglet « Sécurité ». Puis cliquez sur « personnelisez le niveau ». Vous obtenez alors la figure 67-2.

Figure 67-1

Figure 67-2

Descendez le menu déroulant comme dans la figure 67-2, et cochez « activé » dans « Télécharger les contrôle ActiveX non signés » et « Téléchargez les contrôleles ActiveX signés ». Cette modification ne remet pas en cause la sécurité de votre PC, et elle seule vous permettra de visualiser l'image de votreamera IP à distance.

8-1 - Visualisation à distance avec l'opérateur FREE

8-1-1 - Mise en place de la visualisation à distance

• AllumezVote PC.
• Cliquez sur l'icone

IP Camera Tool.hk

Suivez les instructions de I'etape 1 du chapitre 4

Cette étape vous permet de définir l'adresse de votreamera IP (ex: 192.168.0.55).

Conservez-la vous en aurez besoin pour l'etape suivante.

Conserve également le nombre que vous avez mis dans la case Http Port (figure 11, ex : 8080), vous en aurez besoin pour connecter votreamera IP sur Internet.

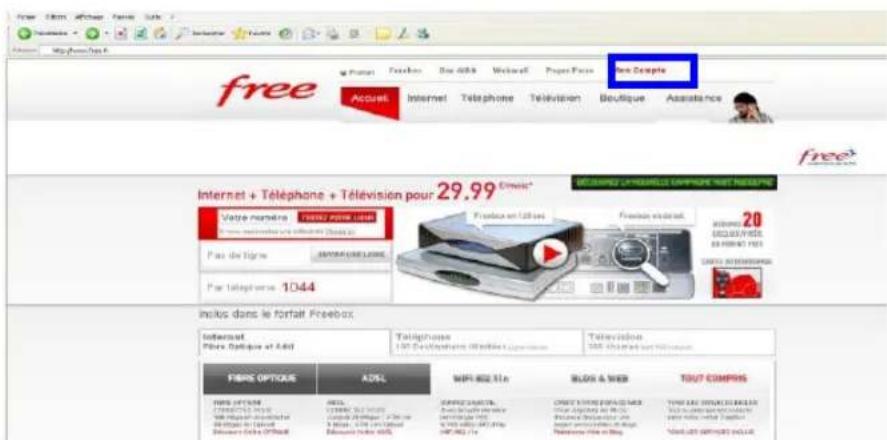

Connectez-vous sur le site Internet: www.free.fr

Vouso obtenez la figure 68.

Figure 68

• Cliquez sur « Mon compte »

Vous obtenez la figure 69

Figure 69

• Entrez votre identifiant ainsi que vous mot de passer.
• Cliquez sur Connexion.

Vousobtenezla figure70.

Figure 70

• Cliquez sur « Mon abonnement »

Vous obtenez la figure 71.

Figure 71

• Cliquez sur « Afficher mon adresse IP ». L'adresse IP fixe de votre routeur ADSL va s'afficher.

Vous obtenez la figure 72

Figure 72

Conserve cette adresse vous en aurez besoin pour connecter votreamera IP sur Internet.

• Cliquez sur la sphère rouge comme l'indique la figure 73

Figure 73

Vous obtenez la figure 74.

Figure 74

• Cliquez sur « Configurer mon routeur Freebox »

Vous obtenez la figure 75

Figure 75

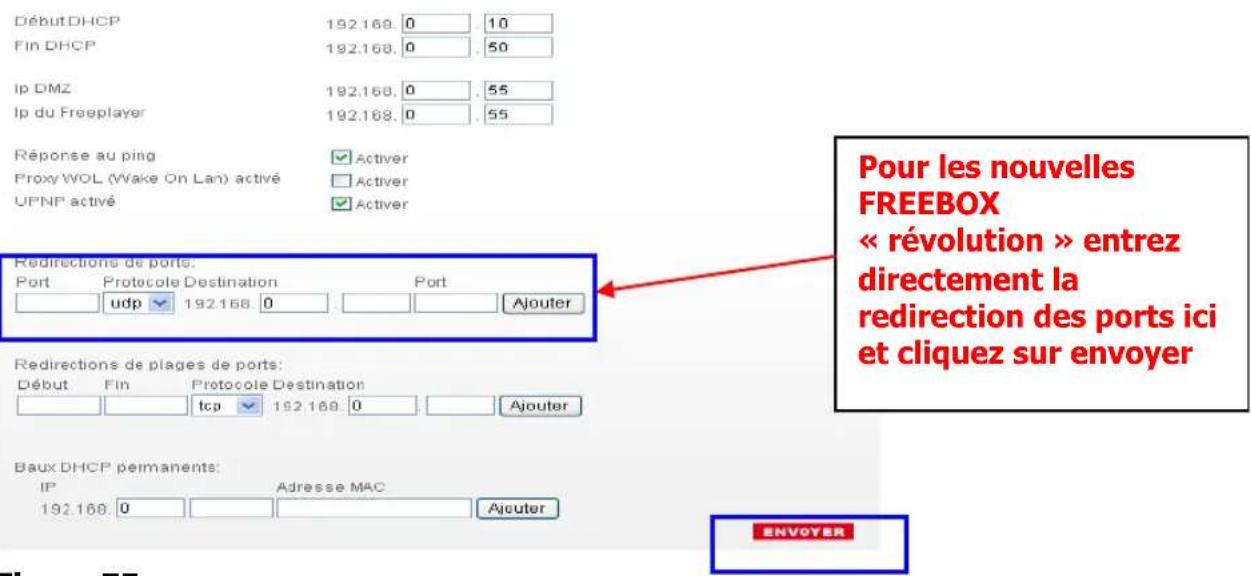

• Sur la ligne Ip DMZ : notez l'adresse IP de votreamera que vous avez préalablement enregistrée (voir figure 12)
• Cliquez sur « ENVOYER »

La configuration de votre freebox est terminée.

• Débranche puis rebranche la prise secteur de votre freebox.
• Ouvrez une page internet pour visualiser les images de votreamera. Vous doivent vous connecter à l'extérieur de votre réseau local, ne vous connectez pas sur le même routeur Internet. Entrez l'adresse IP de votre routeur ADSL ainsi que le port http (ex: http://88.162.132.132:8080) comme sur la figure 76.

Figure 76

• Entrez le nom d'utilisateur et le mot de passer.
• Cliquez sur OK.

Vous pouvez maintainant visualiser à distance les images en direct votreamera IP avec l'opérateur FREE

8-1-2 - Visualisation à distance de plusieurs caméras

Cette opération vous permet de visualiser les images d'une deuxième ou d'une troisième camera (version filaire ou wifi) placees dans différentes pieces ou différents angles.

Vouvelez dans un premier temps installer ces cameras dans votre réseau local. Pour cela suivez les instructions du chapitre 5 (voir figures 24 à 46)

Une fois que la secondeamera est configurée :

• Cliquez sur Pour Administrateur (voir figure 39)

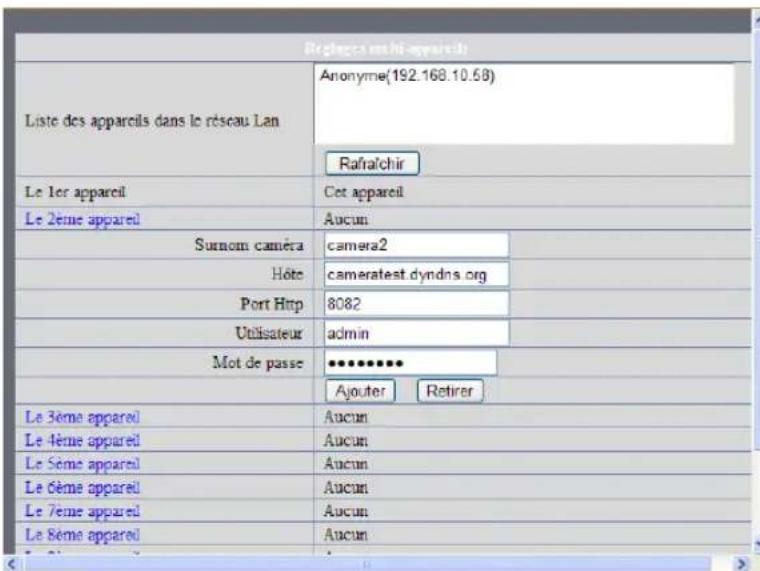

• Cliquez sur Réglage multi-appareils (voir figure 40)
• Cliquez sur Le 2 éme appeareil qui se trouve à gauche (voir figure 40)
• Dans la case Host effacez l'adresse IP du routeur interne et inscrivez l'adresse IP externe de Free (82.243.243.243) comme l'indique la figure 77.

Figure 77

• Cliquez sur Ajouter.

• Cliquez sur Soumettre pour valider.

• Connectez-vous à Internet

• Entrez l'adresse de la premièreamera comme le montre la figure 78.

Figure 78

• Entrez le nom d'utilisateur et le mot de passer de la premièreamera.
• Cliquez sur OK.

Maintenant vous pouvez visualiser les deux caméras simultanément ou séparément en cliquant sur Pour Visiteur à droite.

La facilité concernant l'opérateur FREE c'est que vous adresse IP reste fixe, vous pouvez donc visualiser votreamera à distance grâce à celle-ci, ou que vous soyez.

8-2 - Visualisation de laamera avec Myvisioncam

Cette fonction utilise le serveur Myvisioncam qui se trouve en France. Etant donné que les opérateurs comme Orange et SFR (ou d'autres) qui utilisent une adresse IP variable, ce serveur vous permet de contourner ce problème. Il vous simplifie la visualisation à distance et nous vous conseillons fortement d'utiliser cette fonction.

Chaqueamera est associée à un compte Myvisioncam, une camera possède un identifient et un mot de salle, cet identifient et le mot de salle sont préalablement enregistrés dans le serveur de myvisioncam, ils seront reconnus automatiquement par le serveur (le mot de salle de DDNS n'est pas le même mot de salle dans le « Réglages utiliser »).

Il suffit juste de vérifier que laamera est bien connectée comme sur l'image ci-dessous (dans « l'info appeareil » pour « l'administrateur » :

Figure 79

Pour se connecter à distance avec laamera il faut utiliser l'adresse indiquée sur la figure N°79 dans le « statut DDNS » et par exemple : http://pca08.myvisioncam.org:9001.

Si dans le statut DDNS le message affiché est : éché, dans ce cas il faut faire la redirection des ports sur votre routeur internet. Dans ce cas veuillez-consulter la figure 79 ci-après.

Si dans le statut UPnP le message affiché est : éché, dans ce cas il faut activer l'onglet UPnP sur votre routeur internet.

8-3 - Visualisation à distance avec l'opérateur ORANGE

Configuration de la Livebox

Connectez-vous à Internet.
- Entrez l'adresse IP de la Livebox : http://192.168.1.1
- Ensuite allez sur le routeur de la livebox dans l'onglet Paramètres avances puis l'onglet NAT/PAT et vous obtiendarez la figure ci-dessous
Puis cliquez sur ajouter une nouvelle regle pour completer les champs vide

Figure 80

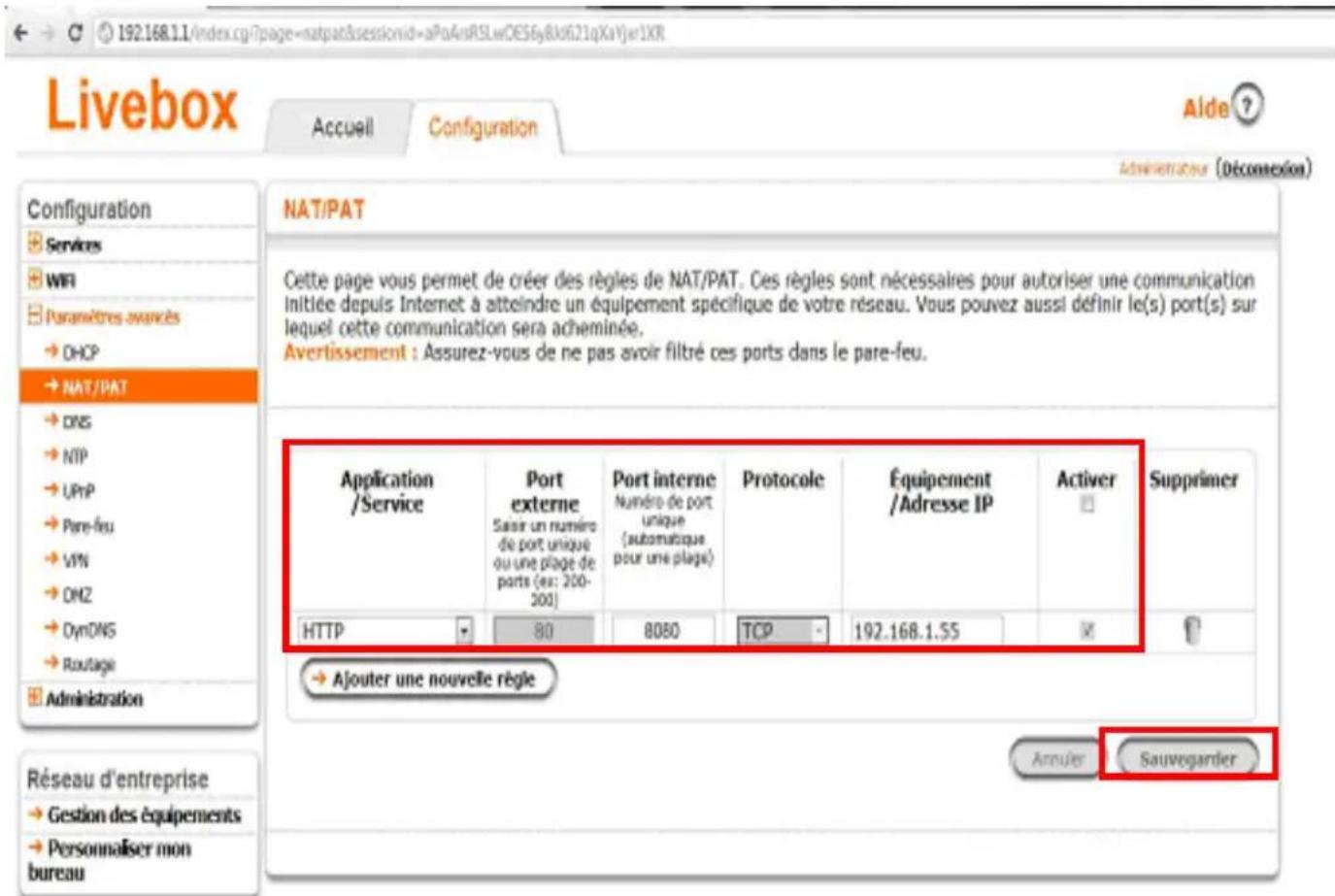

Il faut ensuite faire leschoix suivants (figure 81) :

• Application/service : http
• Port interne : c'est le « http port » de laamera
• Equipement/adresse IP : c'est celui de laamera
• Activer : cochez la case
• Il faut ensuite cliquer sur sauvegarder

Figure 81

Une fois l'opération terminée vous pouvez utiliser le domaine : myvisioncam.org pour visualiser votreamera IP à distance.

Important : Pour visualiser les images de votreamera, vous devrez vous connecter en dehors de votre réseau local à l'aide du site Internet « myvisioncam.org » en tapant l'adresse du domaine indiqué dans la case Statut DDNS.

8-4 - Visualisation à distance avec l'opérateur SFR

Configuration de la Neufbox

• Connectez-vous à Internet.
• Tapez l'adresse du routeur neufbox (ex : http://192.168.1.1) comme l'indique la figure 82.

Figure 82

• Cliquez sur l'icone « RESEAU »

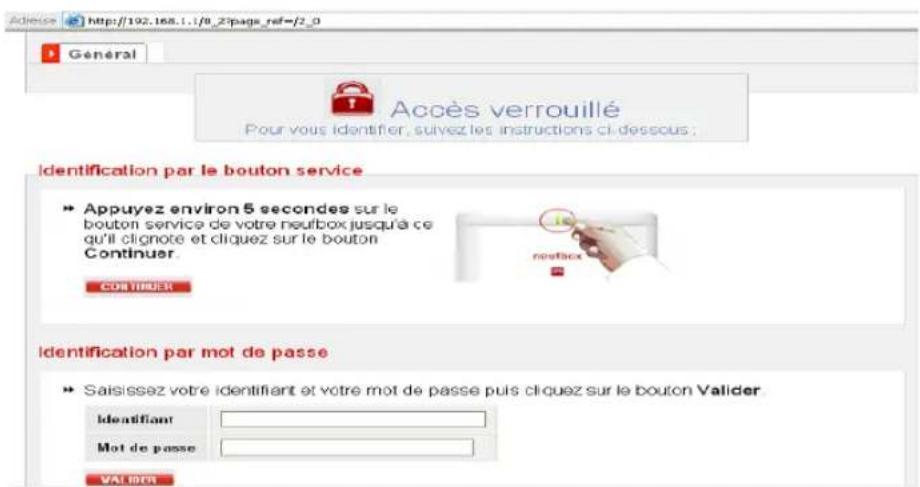

Vousobtenezla figure83.

Figure 83

• Dans la case Identifiant : inscrivez « admin »

• Dans la case Mot de passer : inscrivez celui qui se trouve sous votre routeur neufbox.

• Cliquez sur VALIDER.

Vouso obtenez la figure 84.

Figure 84

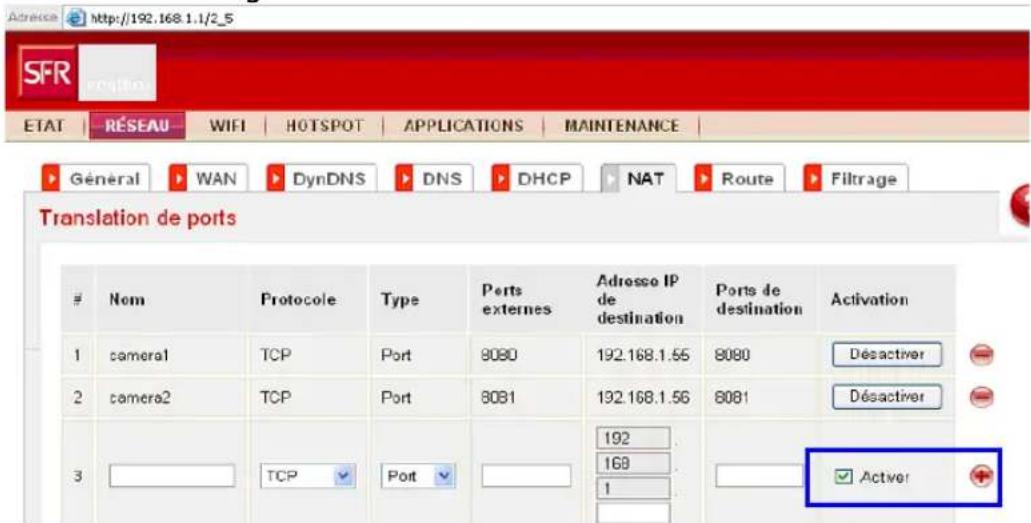

• Cliquez sur « NAT »

Vous obtenez la figure 85.

Figure 85

• Remplissez les rubriques Nom, Ports externes, Adresses IP de destination et Ports de destination.

• Cliquez sur Activer +.

Une fois l'opération terminée vous pouvez utiliser le domaine : myvisioncam.org pour visualiser votreamera IP à distance.

Important : Pour visualiser les images de votreamera, vous devrez vous connecter en dehors de votre réseau local à l'aide du site Internet « myvisioncam.org » en tapant l'adresse du domaine indiqué dans la case Statut DDNS.

8-5 - Visualisation à distance de plusieurs caméras

Cette opération vous permet de visualiser les images de 2 ou 3 camères, placées dans différentes pieces ou différents angles.

Vouve devez dans un premier temps installer ces cameras dans votre réseau local. Pour cela, suivez les instructions du chapitre 5

Une fois la secondeamera configurée :

• Cliquez sur Pour Administrateur
• Cliquez sur Réglage multi-appareils
• Cliquez sur Le 2ème apparéil qui se trouve à gauche
• Dans la case Host inscrivez l'adresse IP de camera (ex : cameratest.dyndns.org), port http (ex : 8082), utiliseur et mot de passer, comme l'indique la figure 86.

Figure 86

• Cliquez sur Ajouter.
• Cliquez sur Soumettre pour valider.
• Connectez-vous à Internet
• Entrez l'adresse de la premièreamera
• Vous pouvez visualiser les deux caméras simultanément ou séparément en cliquant sur Pour Visiteur à droite.

8-6 - Visualisation à distance avec un Smartphone

Pour une visualisation à distance avec un Smartphone, vousdezavoirunabonnement3G pour naviguer sur le net depuis votre mobile et qui soit sous Android ou Apple-Store, car les applications sont developspées sous ces 2 environnement.

8-6-1 - Visualisation avec l'application «VisionCam» pour Android

Une application disponible sur ANDROID MARKET a ete developpoe specialement pour la camera IP HEDEN (toutes versions de la camera), you pouez donc la telecharger et asisi visualiser et contrcler la camera a distance depuis suaive tetephone mobile ou voire tablette avec un systeme ANDROID. Cette application est gratuite.

1- Se rendre sur le « Market » à travers son téléphone mobile ou sa tablette (figure 87)
2-Allez sur I'onget « Recherche » afin d'effectuer une recherche sur le nom «VisionCam» (figure 88)

FIGURE 87

FIGURE 88

3- L'application va s'afficher dans la liste des résultats, il suffira alors de la selectionner et de proceder à son téléchargement.
4- L'installation est automatique. Pour lancer l'application il vous suffit d'appuyer sur l'icone. (figure 89).

FIGURE 89

5- Au premier lancement de l'application le message d'erreur « Aucuneamera configuerée, veuillez en ajouter une » apparait pour vous indiquer qu'il faut configurer uneamera à travers l'onglet « Nouvelleamera » (figure 90)

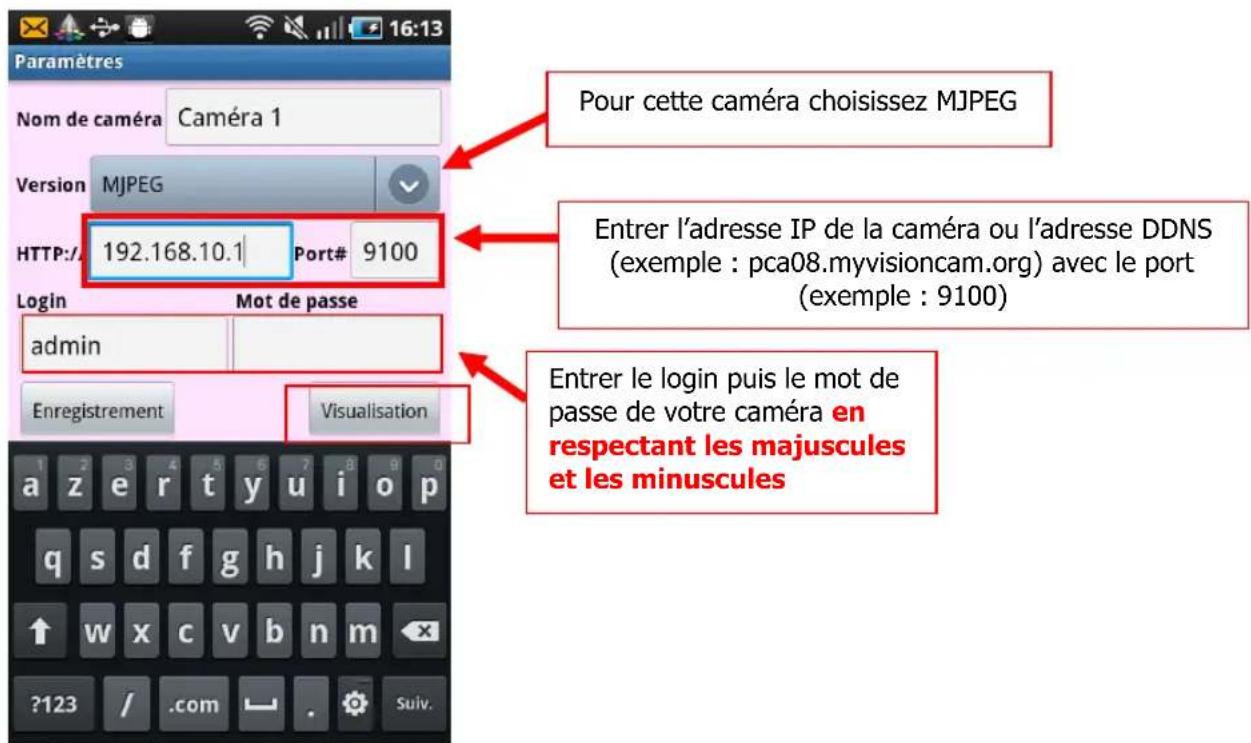

6- Configurez ensuite laamera renseignez le nom que vous souhaitez assigner à laamera (figure 91)

7- Entrez l'adresse permettant de joindre laamera. Cette adresse peut etre (figure 130)

a. soit son adresse IP, par exemple : 192.168.100.201
b. soit une adresse dyndns suivi du port de redirection si nécessaire, si vous avez configurez un compte au préalable, par exemple : mamaison.dyndns.org :7890
c. soit l'adresse IP de votre connexion ADSL suivi du port de redirection si nécessaire, par exemple : 80.90.100.20:5678

Remarque : seules les configurations b et c vous permettront d'acceder à votreamera en 3G. En effet, afin de pouvoir vous connecter en 3G, il faudra effectuer la configuration réseau suffisante (redirection de port notamment) pour autoriser les connexions extérieures à votre réseau à partir se connecter à votreamera.

8- Entrez le nom d'utilisateur et le mot de passer administrateur de laamera. Si vous n'avez pas affecté de mot de passer à l'administrateur, il est fortement conseillé de le faire afin de sécuriser votre connexion.
9- Vous pouvez tester la visualisation de laamera IP avant enregistrement en cliquant tout simplement sur « Visualisation »
10- Cliquez ensuite sur « enregistrement » (figure 91)

FIGURE 91

Votreamera est maintainant correctement configurée, vous devriez pouvoir la visionner et la piloter.

En plus du visionnage en direct de votre video « VisionCam » vous permettra également :

• Un affichage en mode portrait et paysage. (Figure 92)
• De contrôle les mouvements si le modele deamera le permet.

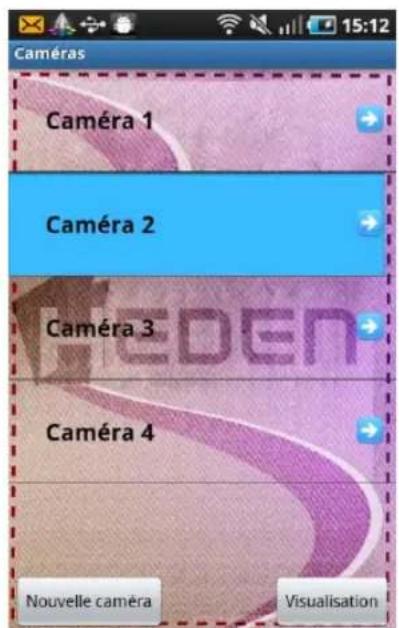

• La même procédure est valable pour visualiser plusieurs caméras (jusqu'à 4 caméras). (figure 93)

FIGURE 92

FIGURE 93

Le panel des 4 caméras est alors ouvert vous pouvez les visualiser tout simplement en cliquant sur laamera interessée. (Figure 94)

Pour supprimer uneamera appuyer pendant environ 3 secondes sur laamera souhaitation, un encart « Supprimer » s'affichera,clinquer dessus. (Figure 95)

FIGURE 94
FIGURE 95

8-6-2 - Visualisation avec l'application «VisionCam » sur Applestore

Une application est aussi disponible sur Apple-store qui a été développée spécialement pour laamera IP HEDEN (toutes versions de laamera), vous pouze donc la télécharger et ainsi visualiser et contrôler laamera à distance depuis votre Iphone ou votre iPad. Cette application est gratuite.

11- Se rendre sur « Applestore » à travers son téléphone mobile ou sa tablette (figure 96)
12- Allez sur l'onglet « Recherche » afin d'effectuer une recherche sur le nom « VisionCam» (figure 97)

FIGURE 96
FIGURE 97

13- L'application va s'afficher dans la liste des résultats, il suffira alors de la sélectionner et de procéder à son téléchargement.

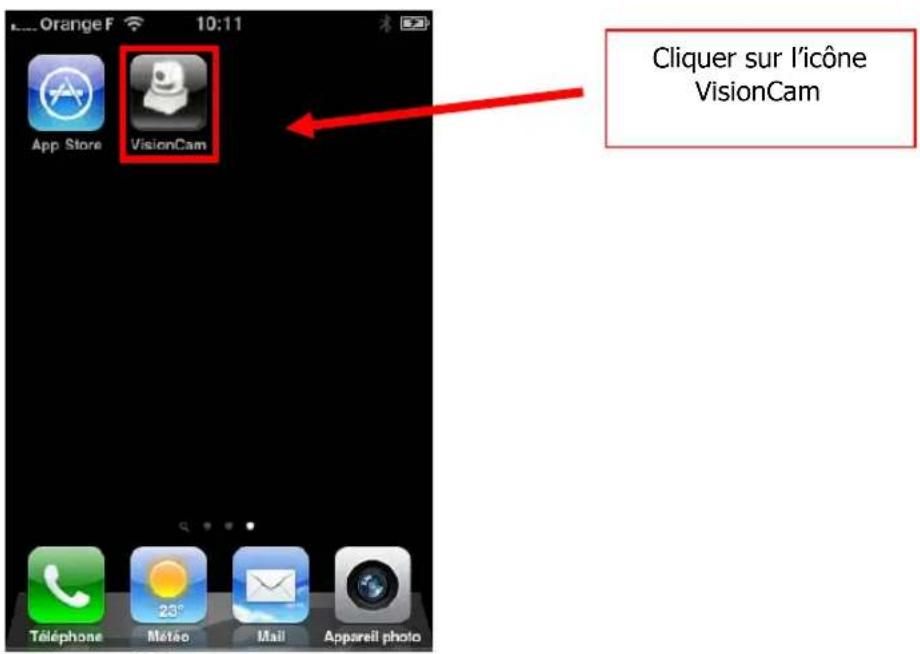

14- L'installation est automatique. Pour lancer l'application il vous suffit d'appuyer sur l'icone. (figure 98).

FIGURE 98

15- Au premier lancement de l'application il vous faudra configurer laamera, veuillez en ajouter une. (figure 99)

FIGURE 99

FIGURE 101

16- Configurez ensuite laamera, renseignez le nom que vous souhaitez assigner à laamera (figure 100)

17- Entrez l'adresse permettant de joindre laamera. Cette adresse peut etre (figure 101) d. soit son adresse IP, par exemple : 192.168.100.201

e. soit une adresse dyndns suivi du port de redirection si nécessaire, si vous avez configurez un compte au préalable, par exemple : mamaison.dyndns.org :7890

f. soit l'adresse IP de votre connexion ADSL suivi du port de redirection si nécessaire, par exemple : 80.90.100.20:5678

Remarque : seules les configurations b et c vous permettront d'acceder à votreamera en 3G. En effet, afin de pouvoir vous connecter en 3G, il faudra effectuer la configuration réseau suffisante (redirection de port notamment) pour autoriser les connexions extérieures à votre réseau à partir se connecter à votreamera.

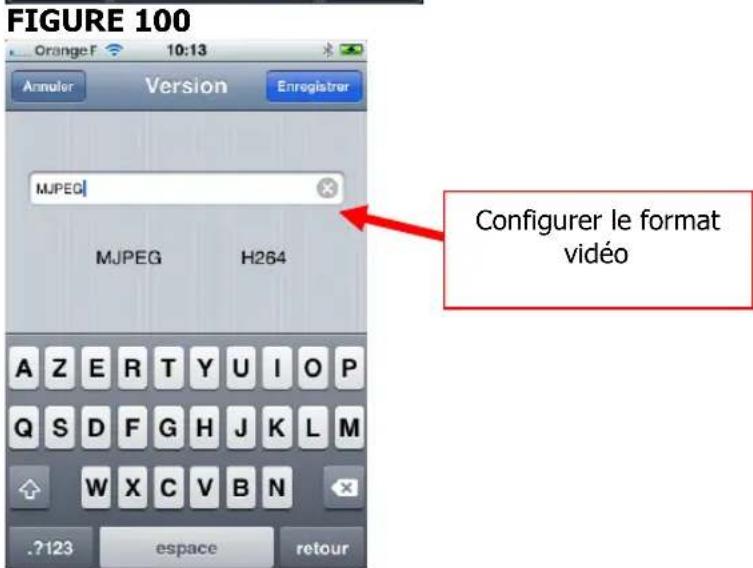

18- Configurez le format video (MJPEG ou H264) (figure 101).
19- Entre le nom d'utilisateur et le mot de passer administrateur de laamera. Si vous n'avez pas affecté de mot de passer à l'administrateur, il est fortement conseillé de le faire afin de sécuriser votre connexion.
20- Cliquez ensuite sur « suivant » (figure 100)
21- Vous pouvez tester la visualisation de laamera IP avant enregistrement enclistant tout simplement sur « Visualisation » (voir figure 102)

FIGURE 102

Votre camera est maintainant correctement configurée, vous devriez pouvoir la visionner et la piloter.

En plus du visionnage en direct de votre video « VisionCam » vous permettra également :

• Un affichage en mode portrait et paysage. (Figure 104)
• De contrôle les mouvements si le modèle deamera le permet.
• La même procédure est valable pour visualiser plusieurs caméras (jusqu'à 4 caméras). (figure 103)

FIGURE 103
FIGURE 104

Le panel des 4 caméras est alors ouvert vous pouvez les visualiser tout simplement en cliquant sur laamera interessée. (Figure 105)

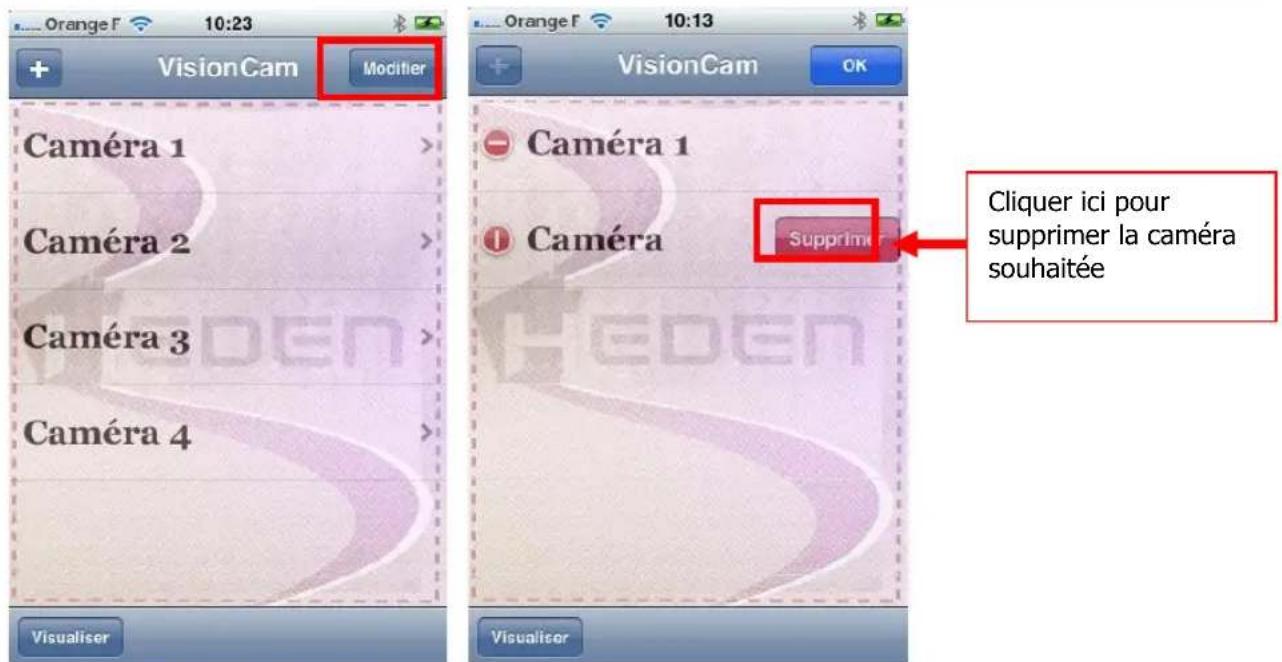

Pour supprimer uneamera appuyer sur l'onglet « modifier » et ensuite sur laamera souhaitation, un encart « Supprimer » s'affichera,clinquer dessus. (Figure 105)

FIGURE 105

8-6-3 - Visualisation avec l'application «ISeeU-Heden»

C'est une application payante disponible pour IPAD et IPHONE sur votre APPLE STORE qui a eté développée spécialement pour les caméras IP HEDEN (toutes versions des caméras), vous pourrez donc la télécharger et ainsi visualiser laamera à distance depuis votre IPHONE ou IPAD (toutes versions).

A savoir que la même procédure est aussi bien valable pour un IPHONE que pour un IPAD. L'avantage de l'application IseeU-Heden est le mode son de laamera.

22- Se rendre sur Apple Store à travers son iPhone (il est également possible d'acheter l'application à partir d'Itunes Store sur votre ordinateur. (figure 106)

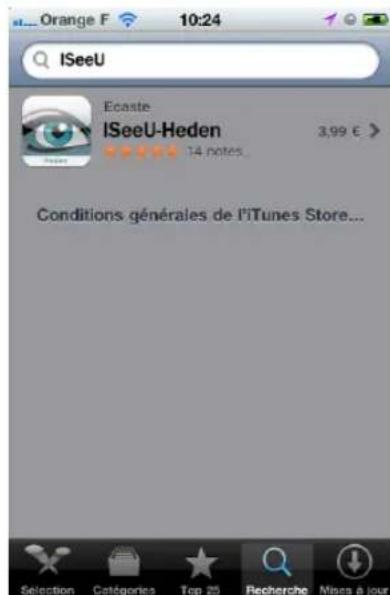

23- Aller sur l'onglet « Recherche » afin d'effectuer une recherche sur le nom ISeeU.
Vous obtenez la figure 107

Figure 106

Figure 107

24- L'application va s'afficher dans la liste des résultats, il suffira alors de la sélectionner et de procéder à son achat en appuyant sur le prix (figure 108)

25- L'installation est automatique. Pour lancer l'application il vous suffit d'appuyer sur l'icone. (figure 109)

Figure 108

Figure 109

26- Au premier lancement de l'application le message d'erreur « Aucuneamera de trouvée, veuillez en rajouter dans la liste » apparait pour vous indiquer qu'il faut configurer uneamera à travers l'onglet « liste » (figure 110)
27-Dans la page «liste» appuyez sur le bouton ^+ (figure 111)

Figure 110

28- Le profil Heden et un ensemble de paramètre sont automatiquement replis (Figure 112)
29- Renseignez le nom que vous souhaitez assigner à laamera (figure 113)

Figure 112 Figure 113

30- Entrez l'adresse permettant de joindre laamera. Cette adresse peut etre :

a. soit son adresse IP, par exemple : 192.168.100.201
b. soit une adresse dyndns suivi du port de redirection si nécessaire, si vous avez configurez un compte au préalable, par exemple : mamaison.dyndns.org :7890
c. soit l'adresse IP de votre connexion ADSL suivi du port de redirection si nécessaire, par exemple : 80.90.100.20:5678

Remarque: seules les configurations b et c vous permettront d'acceder à votreamera en 3G. En effet, afin de pouvoir vous connecter en 3G, il faudra effectuer la configuration réseau suffisante (redirection de port notamment) pour autoriser les connexions extérieures à votre réseau à partir de la camera

31- Entre le nom d'utilisateur et le mot de passer administrateur de laamera. Si vous n'avez pas affecté de mot de passer à l'administrateur, il est fortement conseillé de le faire afin de sécuriser votre connexion.

32- Il est possible, de modifier, voir de supprimer si vous camera ne les supporte pas, les parametes de contrôle de laamera pour en rajouter ou en enlever.

Voici la liste des configurations possibles pour les lignes contenant

/decoder_control.cgi?command=xx:

(Voir figure 114 et 115)

Valeur pour xx Type de control
0 Haut
1 Stop (arrêté tout mouvement)
2 Bas
4 Gauche
6 Droite
25 Centre (ramène laamera au centre)
26 Haut+Bas continu
28 Gauche+Droite continu
90 Diagonale Haut Gauche
91 Diagonale Haute Droite
92	Diagonale Bas Gauche
93 Diagonale Bas Droite
94 Oùvre le contact sec à l'arrière de la caméra (utilisé pour une alarme par ex)
95 Ferme le contact sec à l'arrière de la caméra (utilisé pour une alarme par ex)

Il est également possible de piloter certaines fonctionnalités concernant l'image, pour cela il faut rajouter la ligne pour n'importe quel bouton d'action :

Valeur pour xx		Valeur pour yy	Description
1	0..255	Change	de luminosité de l'image (de 0 à 255)
2	0..6	Change	le contraste de laamera (de 0 à 6)
3	0, 1, 2	Change	le mode de laamera : 0 : 50hz 1 : 60hz 2 : extérieur
5	0, 1, 2, 3		Change l'orientation de l'image : 0 : original 1 : symétrie verticalie 2 : symétrie horizontalie 3 : symétrie verticalie + horizontale

Figure 114

Figure 115

33-Sauvez

Votreamera est maintainant correctement configurée, vous devriez pouvoir la visionner et la piloter.

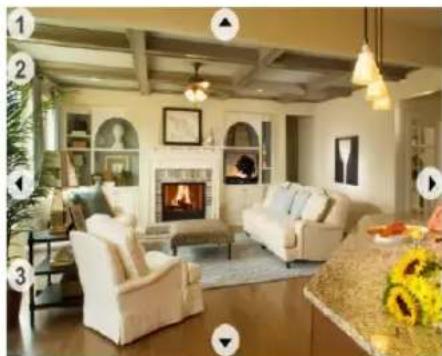

En plus du visionnage en direct de votre video ISeeU-Heden vous permettra également :

• un affichage en mode portrait et paysage.
• de contrôle les mouvements si le modele deamera le permet.
• d'effectuer un zoom sur l'image directement en utilisant la gestuelle classique avec ses deux doigts.
• de prendre en instantané de la video affichée qui sera stocké dans votre album de photo.
• découter grâce à l'option « son » (Voir figure 116)

Figure 125

Remarque concernant la version multilingue du logiciel :

Comme indiqué sur la figure 15, le logiciel de visualisation de laamera IP est disponible en 9 langues. Seule la version française est ici détaillée étape par étape, car elle correspond au marché domestique de la société commercialisant le produit. Vous trouverez toute fois également un manuel imprimé en anglais, expliquant l'utilisation du produit.

Remarque concernant l'accès à distance :

Un ordinateur et une connexion Internet sont suffisants, mais cette dernière devra avoir une vitesse minimum de débit, variable selon le réseau et le pays. Il est donc possible que l'accès soit impossible ou délicat dans certains territoires.

Remarque concernant l'utilisation dans un environnement professionnel :

Dans ce cadre, comme le réseau d'une société, le principe de configuration est identique à celui que nous venons d'expliquer. Cependant pour la sécurité du réseau et afin d'éviter les conflits, nous vous conseillons d'administrer le réseau professionnel par un administrateur de réseau de société.

QUESTIONS FREQUENTES

1) L'imag de maamera ne s'affiche pas, que faire ?

Si vous image ne s'affiche pas (sous Internet Explorer), il peut etre nécessaire de regler les parametrages de I'Active X comme suit :

Sous Internet Explorer, cliquez dans le menu supérieur sur « Outils / Options Internet »

Figure 17

Choisissez ensuite l'onglet « Sécurité » (le deuxième) et cliquez sur « Personnalisez le niveau », comme indiqué en figure 18

Figure 18

• Vous obtenez la figure 19

Figure 19

• Descendez le menu jusqu'à arriver aux lignes concernant l'Active X, et cochez :

« Active » à la ligne « Exécuter les contrôleux Active X et les plug-ins »
口 «Demander» dans «Telecharger les contrôles Active X non signés »
口 «Demander» pour «Telecharger les contrôles Active X signés »

Indications à la figure 20
Figure 20

2) Laamera IP Heden est-elle prévue pour une utilisation en extérieur ?

Non, la VisionCam Heden est conçue pour une utilisation en interieur. En extérieur, même bien protégée, elle ne supporterait pas des températures trop excessives ni l'humidité

3) Où est stockée la video que je viens de déclencher ?

Cette video est stockée sur le disque dur du PC duquel vous avez déclenché cette fonctionnalité, et à un endroit que vous avez d'âpétifier. Regardez sur votre Bureau, vos documents ou vos vidés

4) Comment réinitialiser complètement laamera ?

Appuyez 30 secondes sur le bouton reset avec une pointe de stylo par exemple. Voir dessin ci-dessous (le bouton reset se trouve sur la face de posée de laamera)

5) Comment faire si j'ai oublie mon mot de passer ?

Réinitialisez laamera comme expliquée au point précédent

6) Mon PC a-t-il besoin d'être allumé pour que maamera fonctionne?

Non, votre PC local peut être éteint, mais votre box doit par contre être active (c'est normalement toujours le cas du moment qu'elle est connectée au secteur)

7) Laamera IP Heden fonctionne-t-elle sous Mac?

Oui, vous pouvez la configurer comme suit :

• Faites tourner le logiciel de paramétrage (sur le mini CD) sous Windows.
• Cela est possible sous Parallels 5, à condition de paramétrer - l'adaptateur réseau de Parallels en mode 'Bridge'
• Ensuite possibilité de visionner l'image video sur Safari sous Mac OS
• Fonctionne en mode filaire et en mode wifi.

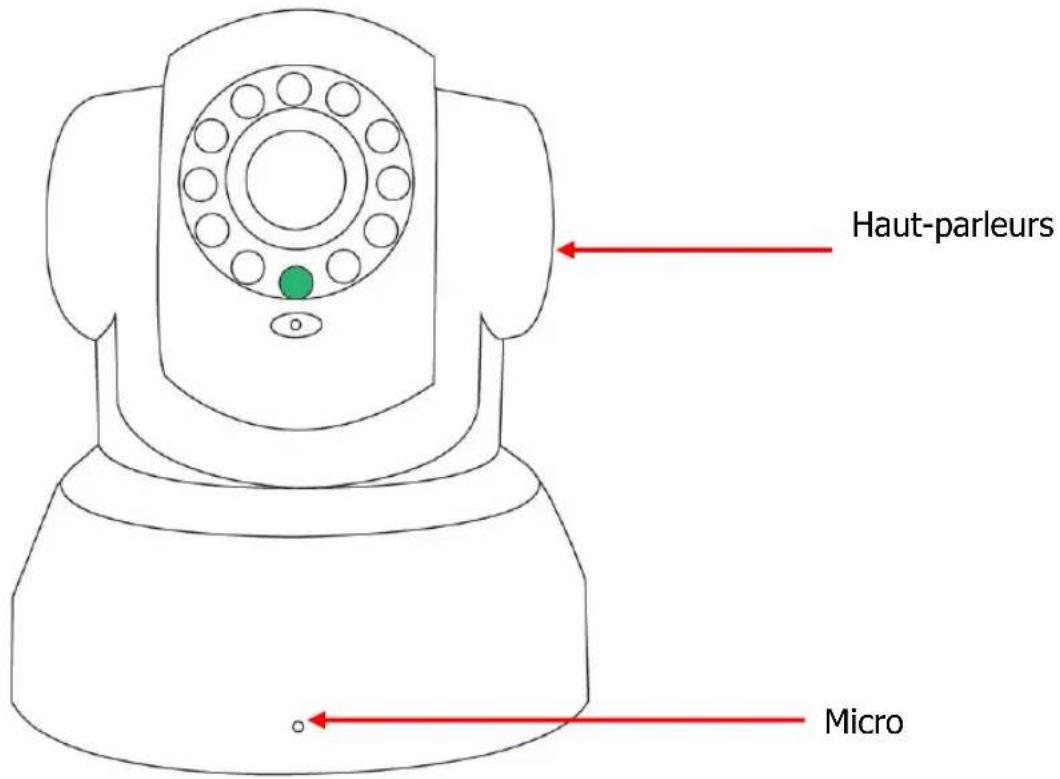

8) Où sont situés les micros et les haut-parleurs de laamera IP ?

Voir dessin ci-dessous

9) Quels sont les modèles de sirène ou de micro à connecter?

Merci de vous renseigner auprès de votre revendeur informatique, alarme ou musique le plus proche

10) Pourquoi je ne peux pas acceder aux images de laamera une fois que j'ai obtenu mon adresse IP variable via mon compte MSN?

Tout simplement parce que la redirection des ports n'a pas ete bien parametre sur.
votre routeur.Veuillez yous reporter a la page 50 (Redirection des ports) et fin de la
page 55 (CAS PARTICULIER) du manuel.

11) Pourquoi l'image n'est pas nette?

Dans ce cas il faut régler l'objetif de laamera en tournant manuelle et de gauche à droite la petite bague qui se situe devant l'objetif.

IMPORTANT

AVENTISSEMENT CONCERNANT LES MISES A JOUR

Ne téléchargez pas de mise à jour de votreamera IP Heden sur un site autre que www.heden.fr ou les mises à jour de votreamera IP seront disponibles. Cliquez sur « Mise à jour logiciel » et suivez bien les instructions indiquées dans le document, car la mise à jour de votreamera dépendra de la version que vous possédez.

Une mise à jour non officielle de votre produit peut l'endommager et met automatiquement fin à la garantie de votre produit.

Pour plus d'informations,contactez-nous par mail à l'adresse : [e-mail]

Cetteamera utilise la même interface que toutes les caméras de la gamme Heden, elles sont donc toutes compatibles les une avec les autres.

Heden vous propose sa gamme complète de caméras de surveillance :

Informations juridiques

En cas d'installation des caméras IP Heden dans un lieu privé (domicile, résidence secondaire, ...) aucune démarche administrative n'est nécessaire.

En cas d'installation des caméras IP Heden dans un lieu de travail (bureau, entreprise,...) aucune démarche administrative n'est nécessaire mais il faut averrir les salariés qu'ils sont filmés sur leur lieu de travail et leur indiquer les positionnements de chaqueamera.

En cas d'installation des caméras IP Heden dans un lieu d'accueil du grand public (magasin, boutique, ...) il est préféable de demander une autorisation à la préfecture.

Ce manuel a ete mis a jour en semaine 50 de l'année 2012.

Ce manuel est la propriété exclusive de la société PCA France. Copyright © 2012. Tous droits réservés.

NOTE
