Type de produit	Compteuse de pièces et de billets
Marque	Safescan
Modèle	2610S
Dimensions	24.3 × 28.7 × 24.8 cm
Poids	6.5 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	60 W
Vitesse de comptage	800 / 1200 / 1500 billets/minute (3 vitesses)
Capacité de la trémie	500 billets
Capacité de l'empileur	250 billets
Formats de billets acceptés	50 × 110 mm à 90 × 180 mm
Modes de comptage	SORT (tri) et COUNT (comptage libre)
Détection de contrefaçon	UV (ultraviolet)
Détection de taille	Oui (différence minimale 3 mm)
Fonction ajout (ADD)	Oui
Fonction lot (BATCH)	Oui
Entretien	Nettoyage avec brosse sèche, air comprimé, carte de nettoyage optionnelle
Sécurité	Détection UV et taille, alarme en cas de suspicion
Pièces détachées	Cartes de nettoyage (réf. 136-0548), kit d'entretien inclus
Réparabilité	Assistance technique par téléphone/email, www.safescan.com
Garantie	Consulter le site web

FOIRE AUX QUESTIONS - 2610S Safescan

Comment allumer la compteuse Safescan 2610S ?

Branchez l'appareil sur une prise secteur à l'aide du cordon d'alimentation fourni, puis poussez l'interrupteur d'alimentation à l'arrière en position « 1 ».

Quels sont les modes de comptage disponibles ?

L'appareil propose deux modes : COUNT (comptage libre, sans détection de taille) et SORT (comptage trié avec détection de taille). Le mode par défaut est SORT.

Comment détecter les faux billets avec le Safescan 2610S ?

La détection de contrefaçon se fait via la fonction UV. Appuyez sur le bouton DETECTOR pour basculer entre UV, UV+MG (non disponible sur 2610S) ou pas de détection. En cas de billet suspect, l'écran affiche « UV SUSPECTED » et une alarme se déclenche.

Que faire en cas d'erreur UV sur l'écran ?

Retirez le billet suspect du bac de réception et appuyez sur START pour continuer. Si le problème persiste, vérifiez que l'appareil n'est pas exposé à une lumière directe trop forte, nettoyez les capteurs UV avec une brosse ou une carte de nettoyage, ou réduisez la sensibilité UV.

Comment régler la molette de la trémie ?

La molette de réglage de la trémie contrôle l'épaisseur d'entrée des billets. Tournez-la dans le sens horaire (+) pour augmenter l'épaisseur si les billets ne s'insèrent pas bien, ou dans le sens antihoraire (-) si des erreurs d'épaisseur surviennent. Effectuez de petits ajustements.

Comment nettoyer la compteuse Safescan 2610S ?

Utilisez un jet d'air comprimé pour enlever la poussière, une brosse sèche pour la trémie et l'empileur, et des cartes de nettoyage Safescan (réf. 136-0548) pour les rouleaux et capteurs magnétiques. Assurez-vous qu'aucun objet étranger ne pénètre dans le mécanisme.

Quelle est la capacité de la trémie et de l'empileur ?

La trémie peut contenir jusqu'à 500 billets, tandis que l'empileur (bac de réception) a une capacité de 250 billets. Ne dépassez pas la capacité pour éviter les erreurs.

Comment utiliser la fonction lot (BATCH) ?

Appuyez sur le bouton BATCH pour activer la fonction. Le nombre de lot clignote pendant 5 secondes. Utilisez les touches fléchées pour définir le nombre (par défaut 100, 50, 20, 10, 5) ou ajustez par palier de 1. L'appareil s'arrêtera après avoir compté le nombre défini.

Que faire en cas de message d'erreur 'Slant notes' ou 'billet mal inséré' ?

Ce message indique qu'un billet n'est pas passé droit. Assurez-vous que les billets sont bien centrés dans la trémie et guidés avec les guides. Si l'erreur persiste, réglez la molette de la trémie légèrement dans le sens +.

Comment réinitialiser les paramètres par défaut de l'appareil ?

Maintenez la touche CLR enfoncée tout en mettant l'appareil sous tension. L'écran affiche « -DEF- » puis « -H- ». Appuyez sur START pour sauvegarder et quitter. Tous les réglages reviendront aux valeurs d'usine.

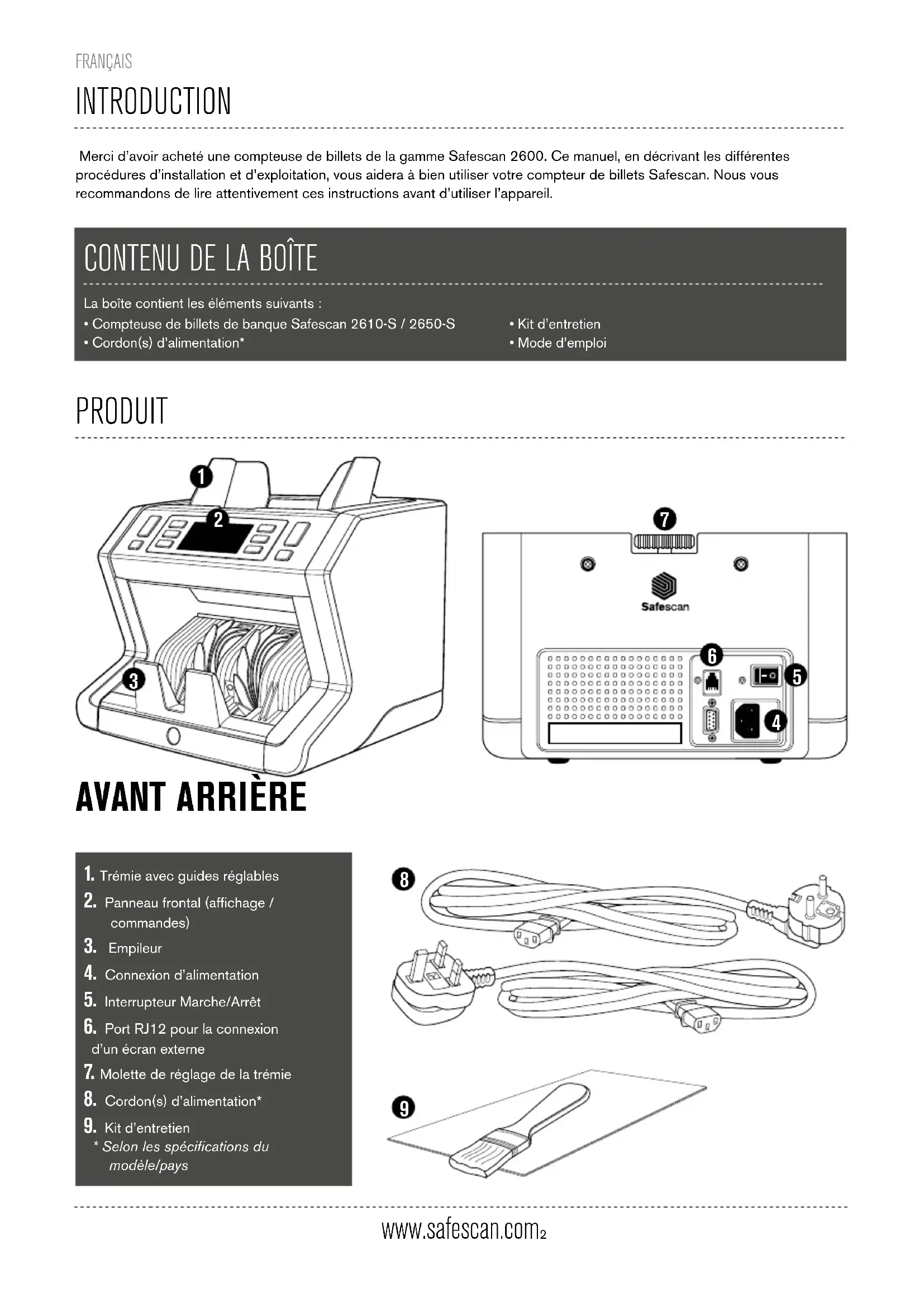

MODE D'EMPLOI 2610S Safescan

Merci d'avoir acheté une compteuse de billets de la gamme Safescan 2600. Ce manuel, en décrivant les différentes procédures d'installation et d'exploitation, vous aidera à bien utiliser votre compteur de billets Safescan. Nous vous recommendons de dire attentivement ces instructions avant d'utiliser l'appareil.

CONTENU DE LA BOITE

La boite contient les éléments suivants:

• Comptese de billets de banque Safescan 2610-S / 2650-S

Kit d'entretien

Cordon(s) d'alimentation*

Mode d'emploi

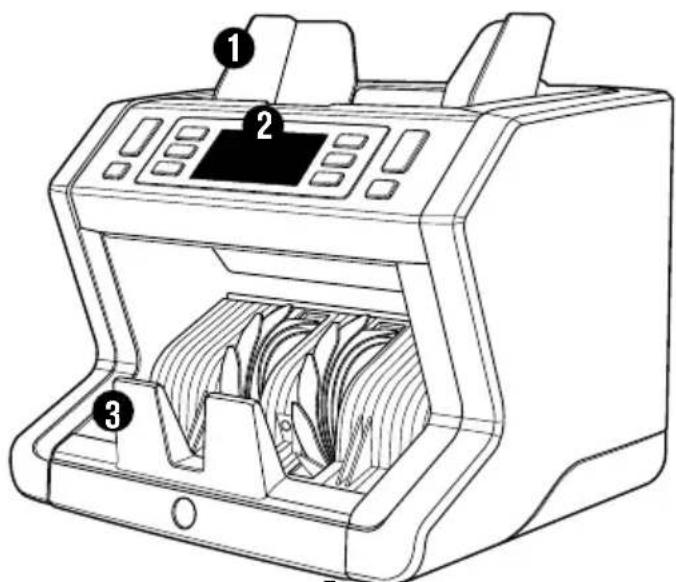

PRODUIT

AVANT ARRIÈRE

1. Trémie avec guides régables
2. Panneau frontal (affichage / commands)
3. Empileur
4. Connexion d'alimentation
5. Interrupteur Marche/Arrêt
6. Port RJ12 pour la connexion d'un écran externe
7. Molette de réglage de la trémie
8. Cordon(s) d'alimentation*
9. Kit d'entretien
10. Selon les specifications du modele/pays

ACCESSIONS DISponibles

• Cartes de nettoyage Safescan pour compteurs de billets (lot de 20 cartes), reférence 136-0548, tions, visitez le site internet www.safescan.com.

SAFESCAN 2610-S / 2650-S: CARACTERISTIQUES

	FONCTION DE DETECTION DES BILLETS
	Fonction ultraviolet (UV)	Fonctions UV et MG	Taille (hauteur) 'sort' mode uniquement
Safescan 2610-S	●	-	●
Safescan 2650-S	● ● ●

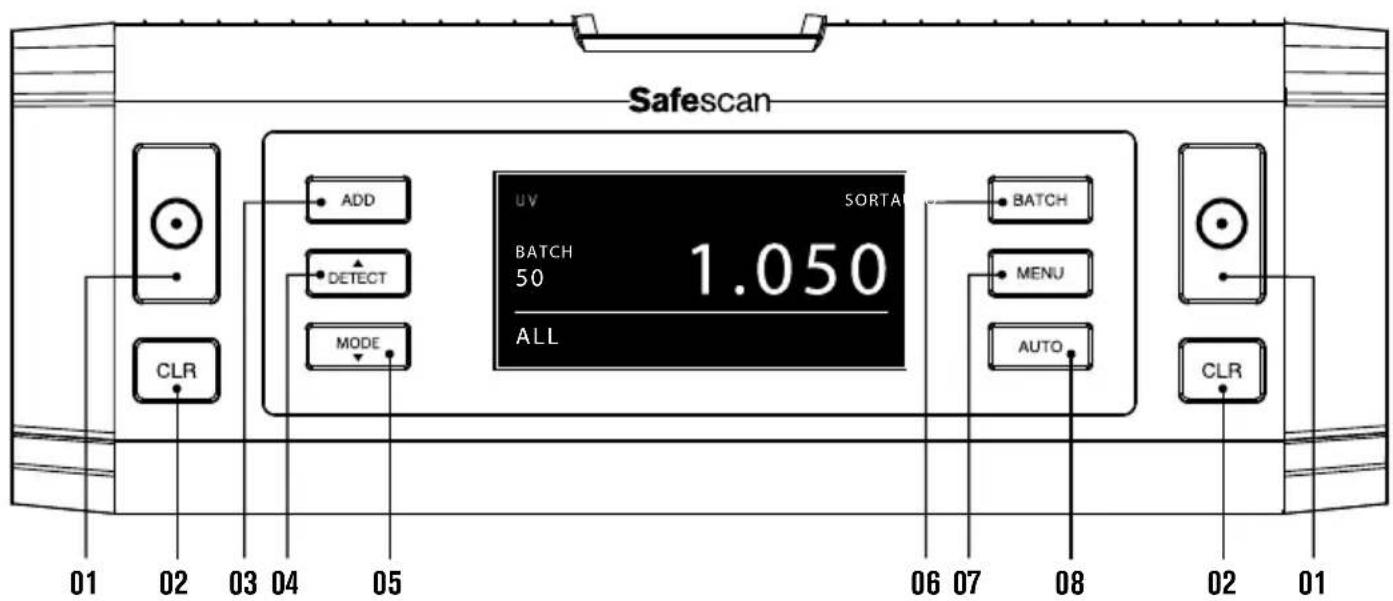

BOUTONS ET FONCTIONNEMENT

1. Demarrer le comptage / Confirmez la selection dans le mode menu
2. Effacer le nombre de billets comptés / Go back 1 level (in MENU mode)
3. Fonction Ajouter Marche/Arret
4. Paramétres de détention des contrefaçons: UV > MG (2650-S uniquement) > UV + MG (2650-S uniquement) > Pas de détention
5. Paramétres de la méthode de comptage : COUNT (comptage libre, pas de détention de taille) ou SORT (comptage billets de banque triés incluant la détention de taille)
6. Fonction de lot Marche / Arrêt / fonction on/off / 07. définir le nombre de lot
7. Ouvrir / fermer le menu de l'appareil

8. Traitement par lot Marche/Arrêt et option du taitement par lot

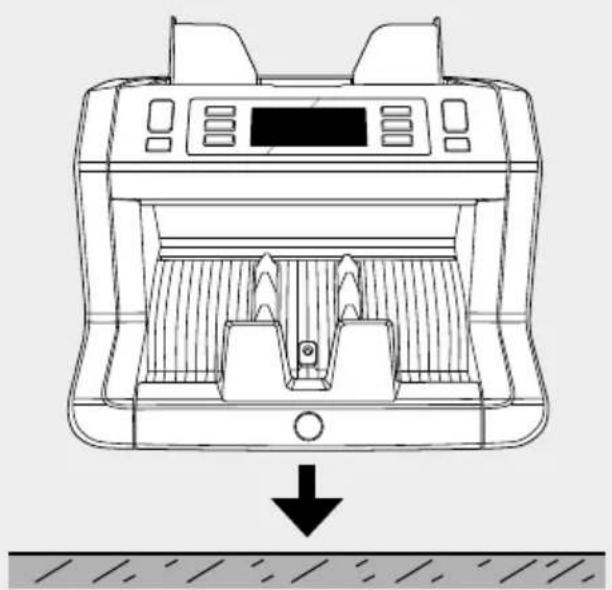

9. Placez l'appareil sur une surface plane et stable.

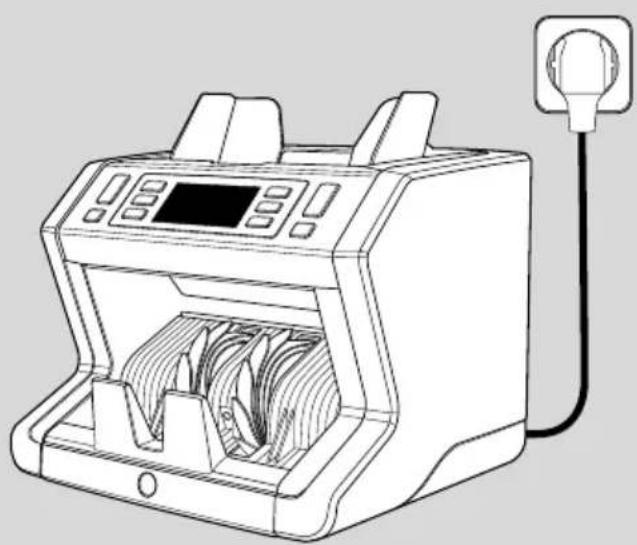

1. Branchez le compteur de billets de banque sur une prise secteur à l'aide du cordon d'alimentation fourni.

1. Allumez le compteur de billets de banque en poussant l'interrupteur d'alimentation à l'arrête en position « 1 »

1. Paramétres par défaut pour la détéction de billets de banque : Safescan 2610: UV / Safescan 2650 UV et MG. Ceux-ci peuvent être modifiés: en appuyant sur le bouton DETECTOR .

La séquence est UV->UV MG^* ->Pas de détéction

LE COMPTAGE L'appareil est maintainant pret pour effectuer un comptage basique. Quelques réglages plus avances sont décrits dans les chapitres suivants de ce manuel.

1. MODE DE COMPTAGE. Appuyez sur le bouton MODE pour désir la méthode de comptae souhaitée. Paramètre par défaut = SORT. Les modes de comptage suivants peuvent être sélectionnés :

[SORT]: comptage des billets de banque incluant la détction de taille. Le compteur s'arrête et une alarme se déclenchera si un billet de banque ayant une hauteur différente de celle du premier billet de banque compté a été détectée.

[COUNT]: Comptage des billets de banque sans détéction de taille, aussi appelé "Comptage libre"

1. DEMARRAGE AUTO / DEMARRAGE MANUEL. L'appareil est par défaut régle sur « AUTO » - La machine commencer a le comptage des que des billets de banque seront placés dans la trémie. Vous pouvez désir de commencer le comptage automatique ou manuellement (dans ce dernier cas, le comptage commenceès que la touche [DÉMARRER (START)] est enforcée.

3. DEMARREZ LE COMPTAGE

Démarrez le comptage en plaçant les billets de banque au centre de la trémie. Utilisez les guides de la trémie pour que les billets restent bien centrés.

REMARQUE:

En mode SORT, les billets de banque doivent etre triés par dénomination avant le comptage. En mode COUNT, les billets de banque ne doit pas etre triés.Veuillez noter qu'avecce mode, l'appareil compte simplement le nombre de billets qui sont introduits dans la machine,quelles que soient les

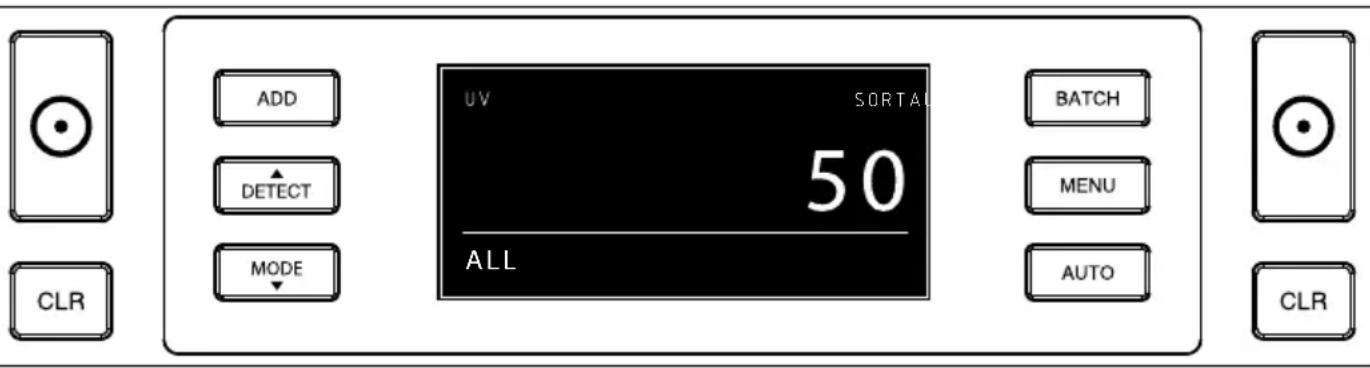

Le nombre de billets de banque est clairment affiché une fois le comptage terminé (valable pour les modes de comptage COMPTER et TRIER).

5. Détction de laaille des billets (seulement en comptage trié).

Lorsque le comptage TRIER a ete selectionne, le compteur de billets s'arrertera et affichera une notification 'erreur de hauteur' des qu'il detecte un billet de banque de taillde differente au cours du comptage. Le compteur ne detectera que des billets de banque ayant une hauteur differente du premiere billet compted (differenc de hauteur minimum detectable = 3mm

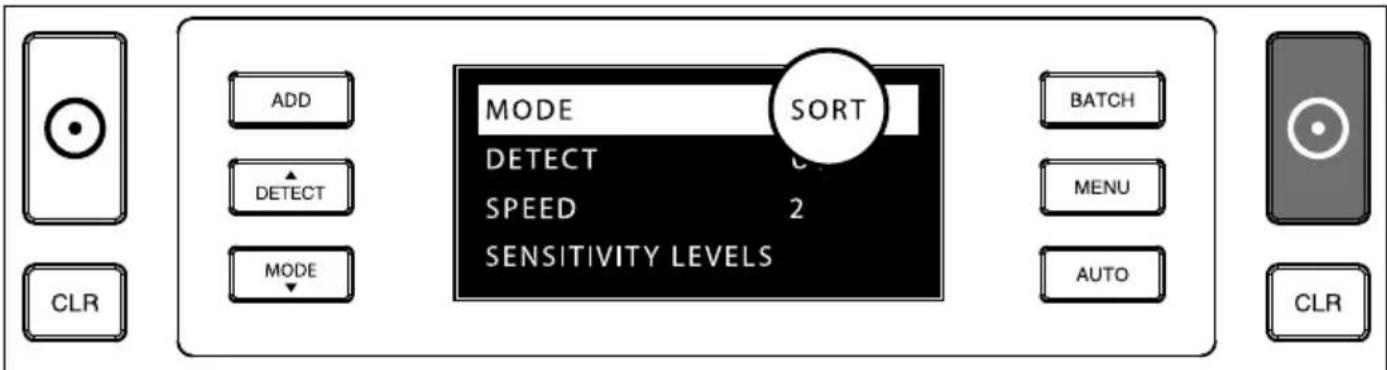

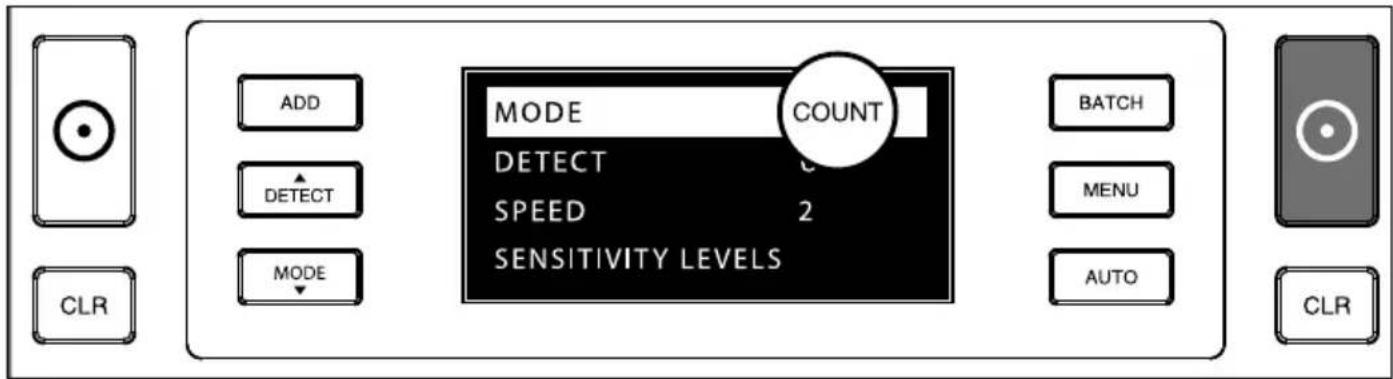

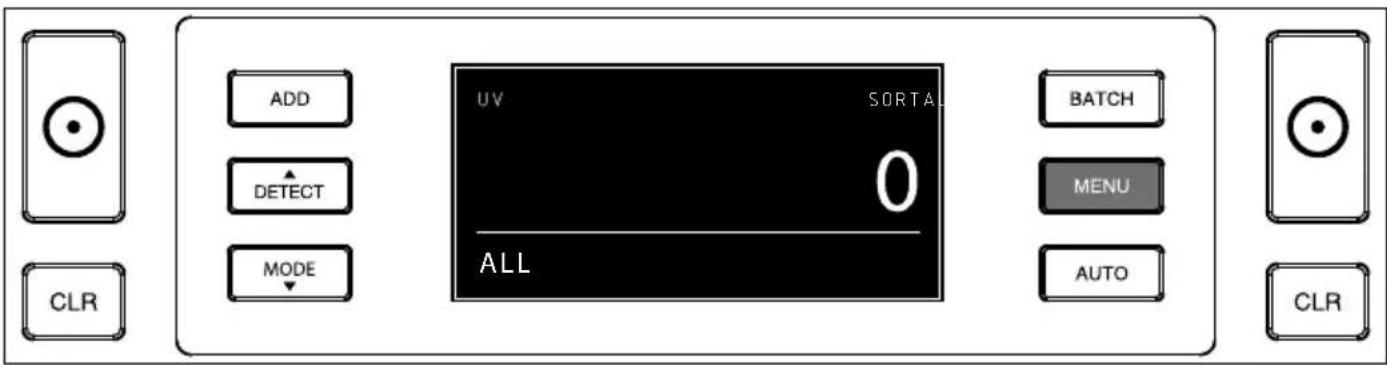

MENU APPAREIL

1. Dans le menu de l'appareil 2610-S / 2650-S, vous pouvez définir les paramétres spécifique de la machine. Pour acceder au menu, appuyez sur le bouton MENU

1. L'écran affiche maintainant les différents éléments de menu sélectionnables.

1. Naviguez a travers les éléments de menu à l'aide des touches fléchées.

1. Appuyez sur le bouton START pour selectionner l'element souhaite. Le parametre dans l'element selectionné se met à clignoter.

1. Naviguez à travers les différents paramétres possibles en utilisant les touches flèchées.

1. Confirmez votre selection en appuyant sur le bouton START.

1. Une fois les paramétres définis, quitterze le menu en appuyant sur le bouton MENU ou CLR. Le compteur de billets returnera sur l'écran principal.

CONTENU DU MENU

La structure du menu est la suivante :

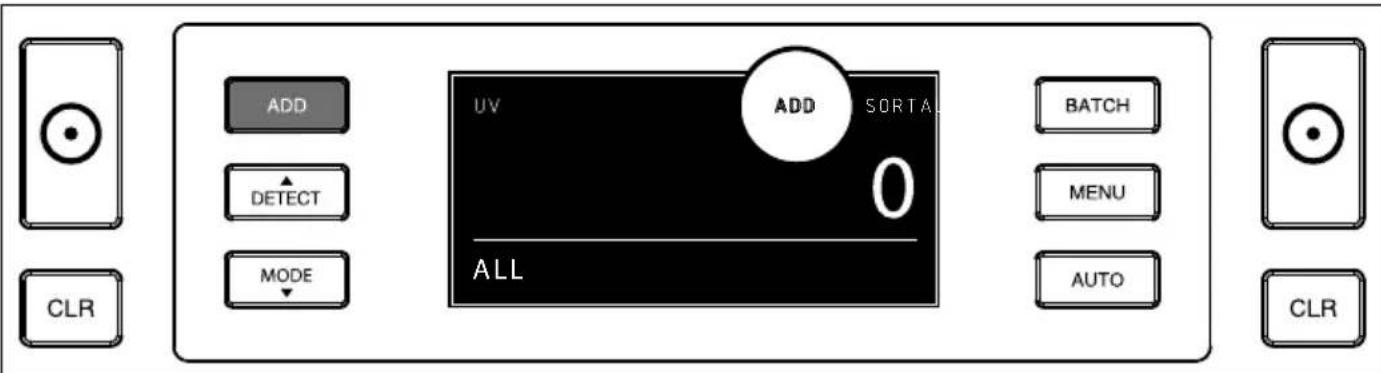

La fonction AJOUTER (ADD) vous permet de compter des billets de manière cumulative. Dés que vous retirez une pile de billets comptés et que vous en ajoutez une nouvelle, ces quantités seront ajoutées au nombre total. Cette fonction peut être activée en appuyant sur le bouton Ajouter (ADD). L'indicateur visible à l'écran s'allumera.

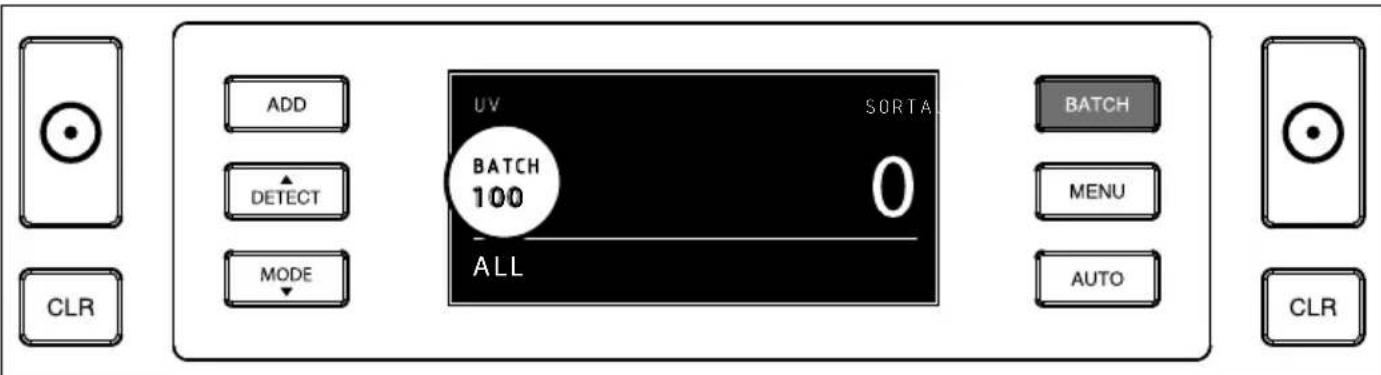

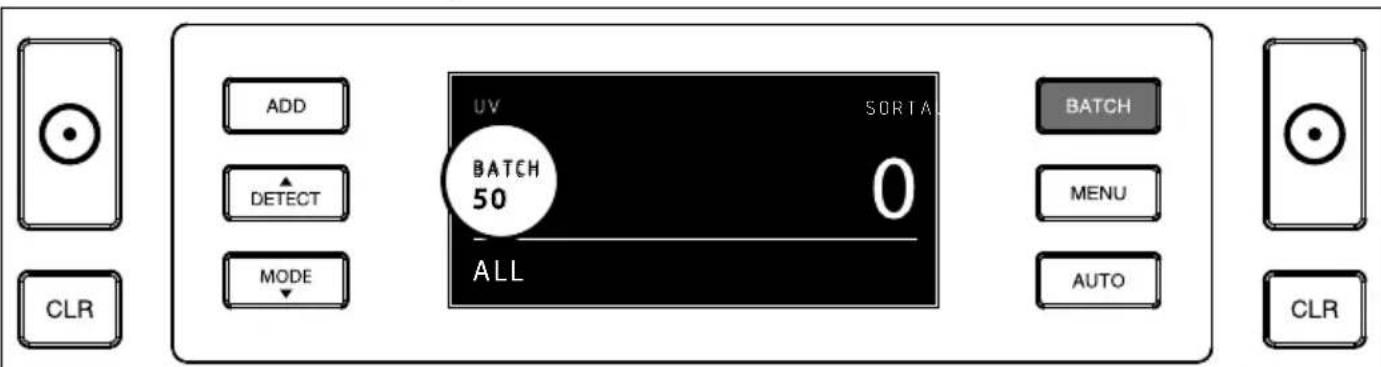

2. PAR LOT.

La fonction PAR LOT (BATCH) vous permet de creer des piles egales avec un nombre predefini de billets de banque.
Vousspuvez definir notre lot de la facon suivante:

2.1 Vous pouvez activer cette fonction en appuyant sur le bouton LOT (BATCH). L'indicateur à l'écran s'allume et le nombre de lot clignote pendant 5 secondes.

2.2 Bien que le nombre de lot clignote, vous pouvez naviguer à travers les nombres de lots prédéfinis en appuyant de nouveau sur le bouton BATCH. La série est 100 > 50 > 20 > 10 > 5> Lot terminé.

2.3 Utilisez les flèches pour augmenter ou diminuer la valeur par palier de 1, en partant du nombre qui est affché. Lorsque l'écran affiche « 50 », vous pouvez passer à 51, 52, etc. en appuyant sur et à 49, 48, etc. en appuyant sur

La machine vous donnea un signal clair et une notification visuelle lorsqu'un billet de banque suspect est detecte ou lorsqu'un billet de banque semble avoir une hauteur differente des autres billets qui sont triés (mode SORT). Les messages SUIVANTS peuvent etree affiches :

AOD

UV SUSPECTED

BATCH

AUTO

Contrefaçon ou billet suspect: caractéristiques UV non détectées. Retirez le billet suspect du bac de réception et appuyez sur START pour continuer.

A00

BATCH

AUTO

Un billet avec une hauteur différente a eté détecté. Mettez le billet différent de côté, retirez les billets déjà comptés, et recomptez la liasse

Contrefaçon ou billet suspect: caractéristiques MG non détectées. Retirez le billet suspect du bac de réception et appuyez sur START pour continuer. (Safescan 2650-S uniquement).

Des billets peuvent être coincés ou pliers ensemble. Verifiez les billets, et comptez de nouveau.. Si ce message d'erreur se produit fréquement, réglez la molette de réglage de la trémie légèrement (+).

"Slant notes" indicate qu'un billet n'est pas passé correctement dans la machine. Assurez-vous que les billets sont placés soigneusement et centrés dans le bac de replissage. Si ce message d'erreur se produit fréquement, réglez la molette de réglage de la tremie légèrement (+).

La capacité maximum du bac de réception est de 220 billets de banque. Retirez les billets du bac de réception

Billet de banque incomplet ou abimé. Peut se produit lorsqu'un billet de banque déchiré est alimenté dans la machine. Retirez et vérifie le billet de banque et appuyez sur START pour continuer

DéPANNAGE

Problème	Cause	Solution(s)
Message d'erreur UV	• Le billet est suspect (possible contrefaçon). • La fonction UV intégrée peut devenir moins performante avec un vieux billet de banque froissé ou un billet lavé accidentellement à la machine.	• Comptez les billets une nouvelle fois pour vérifier si le problème persiste. • Assurez-vous que l'appareil ne se trouve pas pris d'une source de luminère directe trop fort, car cela peut perturber les capteurs UV. • Nettoyez les capteurs car la poussière peut interférer dans leur bon fonctionnement. • Si le billet de banque est un billet authenticate, baissez le niveau de sensibilité UV et comptez à nouveau les billets.
Message d'erreur MG	• Le billet est suspect (possible contrefaçon). • Quelques billets de certaines devises neprésentent pas d'excellentes caractéristiques magnétiques. Ceux-ci sont donc difficilement détectables. • Certains billets n'intègrempôt même aucune caractéristique magnétique.	• Comptez les billets une nouvelle fois pour vérifier si le problème persiste. • Nettoyez les capteurs magnétiques avec une carte de nettoyage. • Si le billet de banque est un billet authenticate, baissez le niveau de sensibilité MG et comptez à nouveau les billets.
La détction du format ne fonctionne pas	• Tous les billets de banque dans la devise comptabilisée représentant la même hauteur (par exemple USD, CHF, CAD, AUD, HUF). • La différence de hauteur entre les différents types de billets peut parfois être trop petite pour être détectée (doit être au minimum de 3 mm).
Affichage de message d'erreur pour billet mal inséré	Les billets de banque ne sont pas insérés droit dans l'appareil.	Assurez-vous que les billets de banque sont positionnés et insérés avec soin, bien au centre de la trémie. Utilisez les guides de la trémie pour centrer les billets de banque, et lorsque vous comptez une grande pile de billets, guidez-les aussi avec vos mains.

MOLETTE DE RÉGLAGE DE LA TRÉMIE

Si vous avez fréquemment des erreurs liées à l'épaisseur des billets, ou si les billets ne sont pas insérés en douceur dans la machine, il vous faudra peut-être ajuster la molette de réglage de la trémie. Cette molette contrôle l'épaisseur à l'entrée des billets de banque. La position de la molette de la trémie a déjà été établie de manière optimale en usine. Toutefois, en raison du type de certains billets de banque, un ajustement peut s'avérer nécessaire pour garantir une bonne insertion.

• Si les billets de banque ne sont pas comptabilisés de manière fluide : augmentez l'épaisseur à l'entrée des billets en tournant la molette dans le sens des aiguilles d'une montre (+).
• Lors du comptage, si des erreurs liées à l'épaissur ( comme « double détction » ou « billet mal inséré ») se produit, diminuez l'épaissur à l'entrée des billets en tournant la molette dans le sens inverse des aiguilles d'une montre (-).

REMARQUE : La molette de réglage est très sensible, alors ne faites que de petits ajustements.

AJUSTER LES RÉGLAGES DE DETECTION

Votre compteuse de billet a deja eté pre-configuerée avec les reglages de détction optimaux. En de rares occasions, il peut etre nécessaire d'ajuster manuellement le réglage de sensibilité d'un ou plusieurs capteurs

VEUILLEZ NOTER: ne changez ces reglages que si vous y avez ete invite par un expert technique Safescan.

Pour revenir aux paramétres par défaut : Appuyez et maintenez la touche [CLR] enforcée, puis mettez la machine sous tension. L'écran affichera "-DEF"- et "-H-". Appuyez sur START pour sauvegarder et quitter.

ENTRETIEN

Les produits Safescan 2610-S/2650-S sont des apparciels de haute precision. Pour vous assurer que ces apparciels restent fiables et fonctionnement a un niveau optimal, il est important de les nettoyer fréquemment. Utilisez un jet d'air compré pour enlever les poussières et les saletés. Nettoyez la trémie et l'empileur avec la Brosse sèche fournie. Utilisez une carte de nettoyage (disponible en option) pour nettoyer les parties internes de l'appareil.

IMPORTANT: Assurez-vous qu'aucun objet étranger (piece de monnaie, agrafe ou trombone, etc.) ne penètre accidentellement dans le mecanisme car cela pourrait endommager l'appareil.

NETTOYAGE DU COMPTEUR DE BILLETS

Pour nettoyer les parties internes et les capteurs de l'appareil :

1. NETTOYEZ LES CAPTEURS ET LES ROUES TOURNANTES SOIGNEUSEMENT AVEC UNE BROSSE SECHE OU UN DEPOUSSIEREUR

UTILISATION DE CARTES DE NETTOYAGE (EN OPTION)

Voupouvez également utilise des cartes de nettoyage Safescan (reference 136-0546) pour nettoyer les rouleaux et les capteurs magnétiques.

1.

3x

2.

3x

Devises acceptées : Toutes les devises

Modes de comptage: mode SORT (TRI) et mode COUNT (Comptage)

Vitesse de comptage: 800 / 1200 / 1500 billets/minute

Fonction de détention des

billes : Fonction UV, Fonction MG (Safescan 2650-S uniquement), Taille (hauteur),

Formats de billets acceptés : 50 × 110 ~mm 90 × 180 ~mm

Contenance de la trémie: 500 billets

Capacité de l'empileur : 250 billets

Alimentation : AC 100-240V / 50-60Hz

Consommation d'énergie: 60W

Dimensions: 24.3 × 28.7 × 24.8 cm / 9.6 × 11.3 × 9.8 inch

Poids: 6.5 kg / 14.3 lbs

Temperatures de

fonctionnement: 0 - 40^

GARANTIE

Visitez le site www.safescan.com pour connaître les procédures de garantie.

Ce produit est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives européennes en vigueur. La déclaration de conformité (DC) est disponible sur www.safescan.com.

Apportez l'appareil dans un centre de recyclage si vous voulez vous en débarrasser. Ne mettez jamais aucun apparéil,lectronique au rebut avec les déchets menagers.

VOUS AVEZ DES QUESTIONS OU AVEZ BESOIN D'UNE ASSISTANCE TECHNIQUE?

Notre équipe d'assistance est disponible par téléphone pendant les heures de bureau (fuseau hora GMT +1) ou par e-mail et se fera un prise de répondre à toutes vos questions liées à l'utilisation des appareils Safescan. Pour plus d'informations, visitez le site internet www.safescan.com.

Lorsque you appelez ou envoyez un e-mail à notre centre d'assistance, vérifie que you disposez toujours des informa
tions suivantes à portée de main : le numero de modele, le numero de piece, le numero de série (reportez-vous à l'autocollant situé en bas de l'appareil), le numero de version du logiciel (affiché au demarrage de l'appareil) et la date d'achat.
