Caractéristiques	Détails
Type de chaudière	Chaudière à condensation
Puissance nominale	28 kW
Rendement énergétique	Jusqu'à 109%
Type de combustible	Gaz naturel ou propane
Dimensions (L x P x H)	600 x 600 x 900 mm
Poids	70 kg
Émissions de CO2	Faibles émissions, respect des normes environnementales
Utilisation	Chauffage central et production d'eau chaude
Entretien	Maintenance annuelle recommandée par un professionnel
Sécurité	Système de sécurité intégré, protection contre la surchauffe
Garantie	2 ans (sous conditions)
Certifications	Label énergie, conforme aux normes CE

FOIRE AUX QUESTIONS - Vivadens MCR 28 BIC DE DIETRICH

Comment réinitialiser ma chaudière DE DIETRICH Vivadens MCR 28 BIC ?

Pour réinitialiser votre chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant quelques secondes jusqu'à ce que le voyant clignote.

Que faire si ma chaudière ne s'allume pas ?

Vérifiez que l'alimentation électrique est fonctionnelle et que le thermostat est réglé sur une température supérieure à la température ambiante.

Quel est le niveau de pression d'eau recommandé pour ma chaudière ?

La pression d'eau doit être comprise entre 1 et 1,5 bar. Si la pression est inférieure, vous devez ajouter de l'eau au circuit.

Comment purger les radiateurs de mon système ?

Utilisez une clé de purge pour ouvrir la vanne de purge située en haut de chaque radiateur jusqu'à ce que de l'eau commence à s'écouler, puis fermez la vanne.

Que faire si ma chaudière émet des bruits étranges ?

Des bruits peuvent indiquer la présence d'air dans le système ou un problème de circulation. Pensez à purger vos radiateurs et vérifiez le niveau de pression.

Comment savoir si je dois faire un entretien de ma chaudière ?

Il est recommandé de faire un entretien annuel pour assurer le bon fonctionnement de votre chaudière et respecter la législation en vigueur.

Que signifie le code d'erreur E10 sur ma chaudière ?

Le code d'erreur E10 indique un problème de surchauffe. Vérifiez les filtres et assurez-vous que le circuit de refroidissement n'est pas obstrué.

Comment augmenter la température de l'eau chaude sanitaire ?

Accédez au menu de réglage sur le panneau de commande et ajustez la température de l'eau chaude sanitaire selon vos préférences.

Puis-je utiliser ma chaudière en été ?

Oui, vous pouvez utiliser la fonction de chauffage de l'eau sanitaire même en été, en désactivant le mode chauffage des radiateurs.

Quels types de combustibles puis-je utiliser avec ma chaudière ?

La chaudière DE DIETRICH Vivadens MCR 28 BIC est conçue pour fonctionner au gaz naturel ou au propane.

MODE D'EMPLOI Vivadens MCR 28 BIC DE DIETRICH

1.3 Généralités ............................................................4

1.3.1 Responsabilité du fabricant .....................................4

1.3.2 Responsabilité de l’installateur ................................5

1.3.3 Responsabilité de l’utilisateur ..................................5

4.1 Démarrer et arrêter la chaudière .......................11

4.2.3 Arrêter le chauffage central ou activer le mode

Eté .........................................................................14

4.2.4 Modifier la température de l’eau chaude

sanitaire .................................................................15

4.2.5 Arrêter la production d’eau chaude sanitaire ........16

060513 - 127814-014.4 Affichage des valeurs mesurées .......................18 5 Contrôle et entretien ................................................................................19

6.1.4 Avant de contacter l’installateur ............................25

7.1 Caractéristiques techniques ..............................27

8.1.1 Conseils pour économiser de l’énergie .................29

8.1.2 Thermostat d’ambiance et réglages ......................29

9 Garanties ...................................................................................................31

9.1 Généralités ..........................................................31

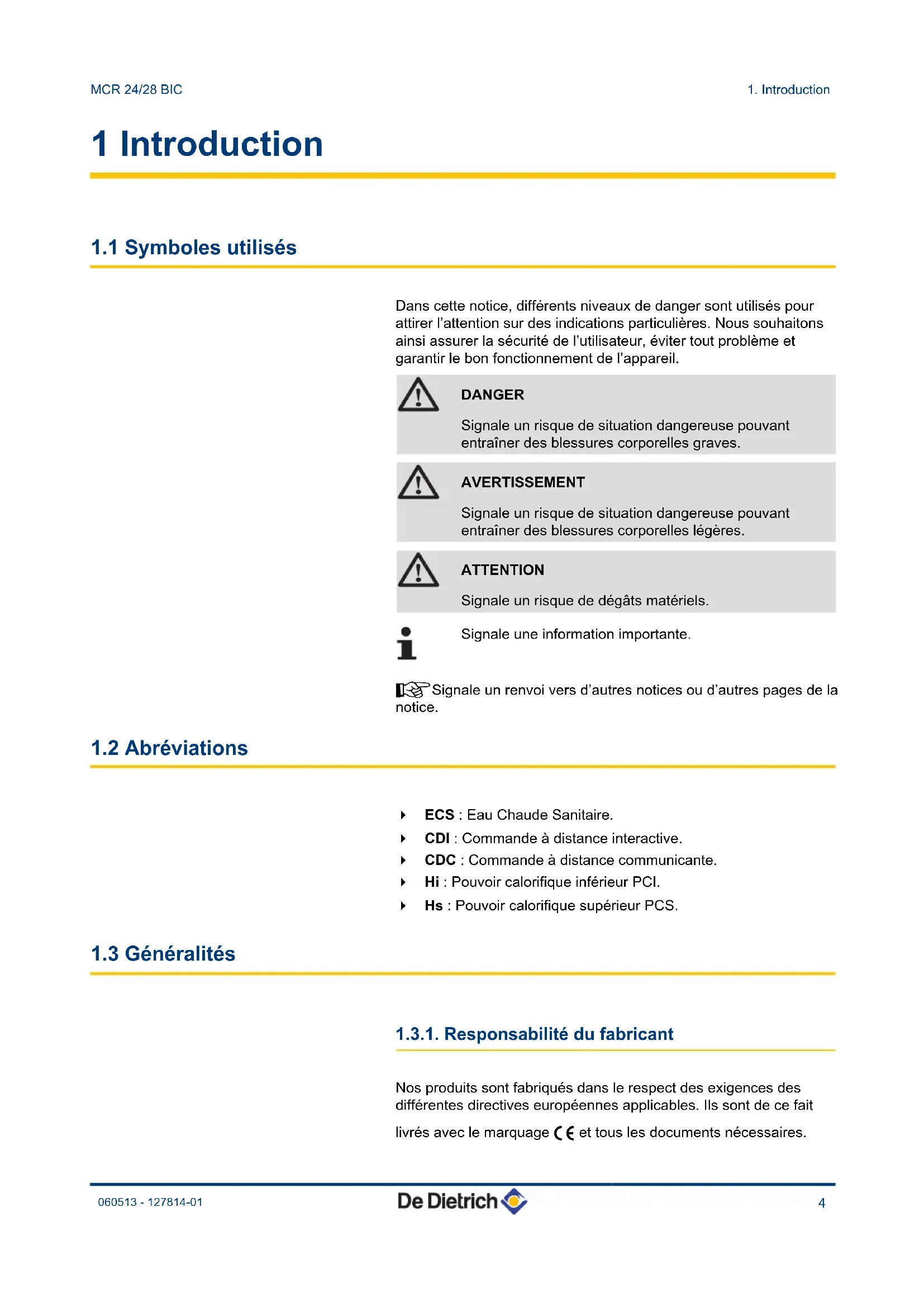

1.1 Symboles utilisés

Dans cette notice, différents niveaux de danger sont utilisés pour attirer l’attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l’utilisateur, éviter tout problème et garantir le bon fonctionnement de l’appareil. DANGER Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles graves. AVERTISSEMENT Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles légères. ATTENTION Signale un risque de dégâts matériels. Signale une information importante. ¼Signale un renvoi vers d’autres notices ou d’autres pages de la notice.

4 ECS : Eau Chaude Sanitaire. 4 CDI : Commande à distance interactive. 4 CDC : Commande à distance communicante. 4 Hi : Pouvoir calorifique inférieur PCI. 4 Hs : Pouvoir calorifique supérieur PCS.

1.3.1. Responsabilité du fabricant

Nos produits sont fabriqués dans le respect des exigences des différentes directives européennes applicables. Ils sont de ce fait livrés avec le marquage [ et tous les documents nécessaires. MCR 24/28 BIC

060513 - 127814-01 4Ayant le souci de la qualité de nos produits, nous cherchons en permanence à les améliorer. Nous nous réservons donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document. Notre responsabilité en qualité de fabricant ne saurait être engagée dans les cas suivants : 4 Non-respect des instructions d’utilisation de l’appareil. 4 Défaut ou insuffisance d’entretien de l’appareil. 4 Non-respect des instructions d’installation de l’appareil.

1.3.2. Responsabilité de l’installateur

L’installateur a la responsabilité de l’installation et de la première mise en service de l’appareil. L’installateur doit respecter les consignes suivantes : 4 Lire et respecter les instructions données dans les notices fournies avec l’appareil. 4 Réaliser l’installation conformément à la législation et aux normes en vigueur. 4 Effectuer la première mise en service et effectuer tous les points de contrôles nécessaires. 4 Expliquer l’installation à l’utilisateur. 4 Si un entretien est nécessaire, avertir l’utilisateur de l’obligation de contrôle et d’entretien de l’appareil. 4 Remettre toutes les notices à l’utilisateur.

1.3.3. Responsabilité de l’utilisateur

Pour garantir un fonctionnement optimal de l’appareil, l’utilisateur doit respecter les consignes suivantes : 4 Lire et respecter les instructions données dans les notices fournies avec l’appareil. 4 Faire appel à des professionnels qualifiés pour réaliser l’installation et effectuer la première mise en service. 4 Se faire expliquer l’installation par l’installateur. 4 Faire effectuer les contrôles et entretiens nécessaires par un professionnel qualifié. 4 Conserver les notices en bon état à proximité de l’appareil. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissances, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

060513 - 127814-01Pour éviter toute situation dangereuse, si le cordon secteur est endommagé, il doit être remplacé par le fabricant d’origine, le concessionnaire du fabricant ou une autre personne disposant des compétences requises.

Chaudière de classe de rendement n° III d’après les recommandations ATG B 84. MCR 24/28 BIC 1. Introduction 060513 - 127814-01 62 Consignes de sécurité et recommandations

2.1 Consignes de sécurité

DANGER En cas d’odeur de gaz :

1. Ne pas utiliser de flamme nue, ne pas fumer, ne pas

actionner de contacts ou interrupteurs électriques (sonnette, éclairage, moteur, ascenseur, etc.).

2. Couper l’alimentation en gaz.

3. Ouvrir les fenêtres.

4. Evacuer les lieux.

5. Appeler l’installateur.

DANGER En cas d’émanations de fumées :

1. Eteindre l’appareil.

2. Ouvrir les fenêtres.

3. Evacuer les lieux.

4. Appeler l’installateur.

AVERTISSEMENT Selon les réglages de l’appareil : 4 La température des conduits de fumée peut dépasser 60 °C. 4 La température des radiateurs peut atteindre 85 °C. 4 La température de l’eau chaude sanitaire peut atteindre 65 °C. ATTENTION Ne pas laisser l’appareil sans entretien : 4 Pour un fonctionnement en toute sécurité et optimale, vous devez faire contrôler régulièrement votre chaudière par un installateur agréé.

2. Consignes de sécurité et recommandations MCR 24/28 BIC

060513 - 127814-012.2 Recommandations AVERTISSEMENT Seul un professionnel qualifié est autorisé à intervenir sur l’appareil et l’installation. 4 Vérifier régulièrement la pression en eau de l’installation (pression minimale 0,8 bar, pression recommandée entre 1,5 et 2,0 bar). 4 Laisser l’appareil accessible à tout moment. 4 Ne jamais enlever, ni recouvrir les étiquettes et plaquettes signalétiques apposées sur les appareils. Les étiquettes et les plaquettes signalétiques doivent être lisibles pendant toute la durée de vie de l’appareil. 4 Préférer le mode Eté ou Antigel à la mise hors tension de l’appareil pour assurer les fonctions suivantes : - Antigommage des pompes - Protection antigel MCR 24/28 BIC 2. Consignes de sécurité et recommandations 060513 - 127814-01 83 Description

3.1 Description générale

Chaudières murales gaz à condensation 4 Chauffage et production d’eau chaude sanitaire avec ballon intégré. 4 Chauffage à haut rendement. 4 Faibles émissions de polluants. 4 Installation et raccordement facilités par le dosseret de montage livré avec l’appareil. 4 Evacuation des fumées par un raccordement de type ventouse, cheminée, bi-flux ou 3CE.

3.2 Tableau de commande

Interrupteur général Marche / Arrêt

Touche température chauffage ou -

Touche température ECS ou +

060513 - 127814-01L’afficheur indique l’état de fonctionnement de la chaudière et les erreurs éventuelles. Les symboles situés au-dessus des touches de fonction indiquent leur fonction actuelle. En appuyant sur une touche quelconque, l’affichage présente l’état actuel de la chaudière et le code de commande actuel. En cas de défaut, le code correspondant reste affiché. MCR 24/28 BIC 3. Description 060513 - 127814-01 104 Utilisation de l’appareil

4.1 Démarrer et arrêter la chaudière

4.1.1. Démarrer la chaudière

1. Vérifier la pression d’eau dans l’installation.

2. Ouvrir le robinet gaz.

3. Enclencher l’interrupteur Marche / Arrêt de la chaudière.

4. Le cycle de démarrage commence. Il dure 2 minutes et ne peut

pas être interrompu. Pendant le cycle de démarrage, l’afficheur donne les informations suivantes : fK[xx : Version du logiciel pK[xx : Version paramètre Les numéros de version s’affichent en alternance.

5. Lorsque le cycle de démarrage est terminé, l’afficheur indique

. La chaudière est maintenant opérationnelle. T000164-B A000785-A A000787-A

4. Utilisation de l’appareil

060513 - 127814-014.1.2. Arrêter la chaudière

1. Enclencher l’interrupteur Marche / Arrêt de la chaudière.

2. Couper l’alimentation électrique de la chaudière.

3. Fermer le robinet d’arrivée gaz.

A000786-A T000179-A MCR 24/28 BIC 4. Utilisation de l’appareil 060513 - 127814-01

124.2 Modification des réglages

4.2.1. Modifier la température chauffage

En présence d’une sonde extérieure ou d’une régulationOpenTherm, la température de départ chauffage estajustée automatiquement.En été, il est possible de réduire la température de départ chauffagetout en maintenant le confort. Pour ce faire, procéder comme suit :1. Appuyer sur la touche

Le symbole et la température actuelle s’affichent.

2. Utiliser les touches [+] et [-] pour modifier la valeur du paramètre.

3. Pour valider la nouvelle valeur, appuyer sur la touche

Il est aussi possible de modifier ce réglage par le biais duparamètre

Voir chapitre : "Autres réglages",page 16.

4.2.2. Modification du réglage confort (ECO)

L’utilisateur peut consulter ou modifier les 3 réglages suivants :4 ON = Activation du réglage économique.4 OFF = Activation du réglage confort.4 AUTO = Réglage dépendant du régulateur (Réglage d’usine).1. Appuyer 1 fois sur la touche . Le symbole clignote.2. Appuyer une deuxième fois sur la touche . Le symbole ECOclignote.3. Pour valider, appuyer sur la touche

4. L’état de fonctionnement actuel est indiqué surl’afficheur :AUTO.5. Utiliser les touches + et - pour modifier la valeur du paramètre.6. Pour valider, appuyer sur la touche

7. Appuyer 2 fois sur la touche

pour quitter ce menu et revenirau mode de fonctionnement initial.Il est aussi possible de modifier ce réglage par le biais duparamètre p4. ¼Voir chapitre : "Autres réglages",page 16. T000147-A GA, HF, Ajj

4. Utilisation de l’appareil MCR 24/28 BIC

060513 - 127814-014.2.3. Arrêter le chauffage central ou activer le mode Eté

1. Appuyer sur la touche

et la température actuelle s’affichent.

2. Appuyer plusieurs fois sur la touche [-] jusqu’à ce que la valeur

3. Pour valider la nouvelle valeur, appuyer sur la touche

s’affiche. 4 Il est aussi possible de modifier ce réglage par le biais du paramètre p3. ¼Voir chapitre : "Autres réglages", page 16. 4 La production d’eau chaude sanitaire est maintenue. HF, Ajj T000141-A MCR 24/28 BIC 4. Utilisation de l’appareil 060513 - 127814-01

144.2.4. Modifier la température de l’eau chaude

1. Appuyer sur la touche

et la température actuelle s’affichent.

2. Utiliser les touches [+] et [-] pour modifier la valeur du paramètre.

3. Pour valider la nouvelle valeur, appuyer sur la touche

Il est aussi possible de modifier ce réglage par le biais du paramètre

Voir chapitre : "Autres réglages", page 16. T000143-A

4. Utilisation de l’appareil MCR 24/28 BIC

060513 - 127814-014.2.5. Arrêter la production d’eau chaude sanitaire

1. Appuyer sur la touche

et la température actuelle s’affichent.

2. Appuyer plusieurs fois sur la touche [-] jusqu’à ce que la valeur

3. Pour valider la nouvelle valeur, appuyer sur la touche

s’affiche. Il est aussi possible de modifier ce réglage par le biais du paramètre p3. ¼Voir chapitre : "Autres réglages", page 16.

4.2.6. Autres réglages

Paramètre Description Plage de réglage Réglage d’usine

Température de départ 20 à 85 °C 75 °C

Température eau chaude sanitaire 40 à 65 °C 60 °C

1 = Mode économique 2 = Gestion par un thermostat programmable

Résistance d’anticipation 0 = Aucune résistance d’anticipation pour le thermostat Marche/ Arrêt

1 = Résistance d’anticipation pour le thermostat Marche/Arrêt GA, Ajj T000142-A MCR 24/28 BIC 4. Utilisation de l’appareil 060513 - 127814-01 16Paramètre Description Plage de réglage Réglage d’usine

Ecran d’affichage 0 = L’écran reste éteint 21 = L’écran reste allumé 2 = L’écran s’éteint automatiquement après 3 minutes Pour modifier ces paramètres, procéder comme suit :

1. Appuyer plusieurs fois sur la touche

jusqu’à ce que le symbole

clignote dans la barre de menus.

2. Appuyer sur la touche

pour entrer dans le menu "Utilisateur". Le symbole p[1 s’affiche.

3. Utiliser les touches + et - pour sélectionner le paramètre à

4. Appuyer sur la touche

pour afficher la valeur du paramètre sélectionné.

5. Utiliser les touches + et - pour modifier la valeur du paramètre.

6. Pour valider la nouvelle valeur, appuyer sur la touche

Le nom du paramètre modifié s’affiche.

7. Régler éventuellement d’autres paramètres en les sélectionnant

à l’aide des touches + ou -.

8. Pour quitter le menu Utilisateur, appuyer 2 fois sur la touche

Si aucune action n’est effectuée pendant 10 minutes dans les différents modes, la chaudière reprend son fonctionnement avant manipulation.

4.3 Absence prolongée

4.3.1. Arrêt de l’installation

Si le système de chauffage central n’est pas utilisé pendant une longue période, il est recommandé de mettre la chaudière hors tension.

1. Eteindre la chaudière.

2. Couper l’alimentation électrique de la chaudière.

3. Fermer le robinet d’arrivée gaz.

4. Assurer la protection antigel.

4.3.2. Mise hors gel

Nous conseillons de régler le thermostat chaudière à une valeur de 10 °C, dans le cas d’une installation classique. Mettre la chaudière en mode économique à l’aide du paramètre p4, le mode maintien en température est ainsi désactivé.

4. Utilisation de l’appareil

060513 - 127814-01Une protection antigel de l’installation et de l’ambiance est assurée en cas d’absence. Si la température de l’eau de chauffage central de la chaudière baisse trop, le dispositif de protection intégré se met en marche : 4 Si la température de l’eau est inférieure à 7 °C, la pompe de circulation est activée. 4 Si la température de l’eau est inférieure à 3 °C, la chaudière est activée. 4 Si la température de l’eau est supérieure à 10 °C, la chaudière est éteinte et la pompe de circulation tourne encore pendant 15 minutes. ATTENTION Il s’agit uniquement d’une protection pour la chaudière et non pour l’installation. ATTENTION Si un thermostat d’ambiance, raccordé via les bornes 7 et 8, est activé, la chaudière fonctionnera en permanence pour atteindre la température de réglage.

4.4 Affichage des valeurs mesurées

Les valeurs suivantes peuvent être affichées dans le menu information Q : 4 t1 = Température de départ (°C) 4 t2 = Température retour (°C) 4 t3 = Température sonde ballon (°C) Cette température sert uniquement à la gestion interne en mode ECS. Pendant le puisage d’ECS, cette valeur ne correspond pas à la température réelle de sortie ECS (elle est toujours inférieure). 4 t4 = Température extérieure (°C) 4 fl = Courant d’ionisation (μA) 4 Mf = Vitesse du ventilateur (tr/min)

1. Appuyer sur la touche

2. Pour accéder aux paramètres appuyer sur la touche

3. Appuyer successivement sur la touche [+] pour faire défiler les

différents paramètres.

4. Appuyer 2 fois sur la touche

pour quitter ce menu et revenir au mode de fonctionnement initial T000138-A MCR 24/28 BIC

4. Utilisation de l’appareil

060513 - 127814-01 185 Contrôle et entretien

5.1 Consignes générales

ATTENTION 4 Une inspection annuelle est obligatoire. 4 Il est recommandé de souscrire un contrat d’entretien. 4 Les opérations de maintenance sont à effectuer par un professionnel qualifié. 4 Seules des pièces de rechange d’origine doivent être utilisées. 4 Vérifier que les gaines et cheminées soient correctement raccordées, en bon état et non bouchées. 4 Ne pas modifier ou boucher la (les) sortie(s) des condensats. 4 Si un système de neutralisation des condensats est installé, respecter les consignes de nettoyage et d’entretien du feuillet livré avec ce système.

5.2 Vérifications périodiques

4 Vérifier la pression d’eau dans l’installation. Si la pression d’eau est trop basse, ajouter de l’eau dans l’installation. ¼Voir chapitre : "Remplissage de l’installation", page 20. 4 Contrôler visuellement la présence éventuelle de fuites d’eau. 4 Ouvrir et fermer les robinets des radiateurs plusieurs fois par an (ceci permet d’éviter que les robinets ne se grippent).

5. Contrôle et entretien MCR 24/28 BIC

060513 - 127814-014 Nettoyer l’extérieur de la chaudière à l’aide d’un chiffon humide et d’un détergent doux. ATTENTION Seul un professionnel qualifié est habilité à nettoyer l’intérieur de la chaudière.

5.3 Remplissage de l’installation

La pression d’eau dans la chaudière doit être comprise entre 1,5 et 2 bar. Rajouter éventuellement de l’eau dans l’installation. Pour ce faire, procéder comme suit :

1. Ouvrir les robinets de tous les radiateurs raccordés au système

2. Régler le thermostat d’ambiance sur une température aussi basse

3. Couper l’alimentation électrique de la chaudière.

5. Contrôle et entretien

204. Patienter jusqu’à ce que la température tombe en-dessous de

40 °C et que les radiateurs soient froids avant de remplir l’installation de chauffage central.

5. Ouvrir les robinets du disconnecteur.

6. Refermer les robinets du disconnecteur lorsque le manomètre

indique une pression de 2 bar.

7. Après le remplissage de l’installation, remettre la chaudière en

8. Régler le thermostat d’ambiance ou la régulation.

9. Régler les robinets des radiateurs.

ATTENTION Remplir et purger l’installation 2 fois par an devrait suffire pour obtenir une pression hydraulique adéquate. S’il est souvent nécessaire de remettre de l’eau dans l’installation, contacter l’installateur.

5.4 Purge de l’installation de chauffage

Il est indispensable de purger l’air éventuellement présent dans le préparateur d’eau chaude sanitaire, les conduites ou la robinetterie pour éviter les désagréments sonores susceptibles de se produire lors du chauffage ou du soutirage de l’eau. Pour ce faire, procéder comme suit :

1. Ouvrir les robinets de tous les radiateurs raccordés au système

5. Contrôle et entretien

060513 - 127814-012. Régler le thermostat d’ambiance sur une température aussi élevée que possible.

3. Attendre que les radiateurs soient chauds.

4. Eteindre la chaudière.

5. Attendre environ 10 minutes, jusqu’à ce que les radiateurs soient

6. Purger les radiateurs. Commencer par les étages inférieurs.

MCR 24/28 BIC 5. Contrôle et entretien 060513 - 127814-01

227. Ouvrir le raccord de purge à l’aide de la clé de purge fournie tout

en maintenant un chiffon appuyé contre le raccord.

8. Patienter jusqu’à ce que l’eau sorte de la vanne de purge, puis

fermer le raccord de purge. ATTENTION L’eau peut encore être chaude.

9. Après la purge, vérifier si la pression dans l’installation est encore

suffisante. Rajouter éventuellement de l’eau dans l’installation. 10.Mettre la chaudière sous tension. Un cycle de purge d’une durée de 3 minutes environ est effectué automatiquement. 11.Régler le thermostat d’ambiance ou la régulation. T000217-A T000218-A T000228-A 1,5 ... 2 bar T000183-A

5. Contrôle et entretien

Si l’un des codes pannes ci-contre s’affiche, vérifier la pressionhydraulique :Cas 1 : Pression supérieure ou égale à 1 bar4 Appuyer sur la touche RESET pour réinitialiser l’appareil.Patienter quelques instants.- Si l’afficheur indique 0, la chaudière fonctionne de nouveaunormalement. - Si l’afficheur indique de nouveau e1, e2 ou e7, contacter l’installateur.Cas 2 : Pression inférieure à 1 bar4 Rajouter de l’eau dans l’installation. ¼Voir chapitre :"Remplissage de l’installation", page 20.4 Appuyer sur la touche RESET pour réinitialiser l’appareil.Patienter quelques instants.- Si l’afficheur indique 0, la chaudière fonctionne de nouveaunormalement. - Si l’afficheur indique de nouveau e1, e2, e7 ou e9, contacter l’installateur.

e04 Si le code panne ci-contre apparaît :4 Vérifier la position du robinet gaz. Ouvrir le robinet gaz si celui-ciest fermé.4 Appuyer sur la touche RESET pour réinitialiser l’appareil.Patienter quelques instants.- Si l’afficheur indique 0, la chaudière fonctionne de nouveaunormalement.- Si l’afficheur indique de nouveau e4, contacter l’installateur.

6.1.3. Autres codes de pannes

Si un autre code panne apparaît, contacter l’installateur. T004115-A A000781-A A000782-A tAE A000783-A tAE A000784-A MCR 24/28 BIC

6. En cas de dérangement

246.1.4. Avant de contacter l’installateur

Avant de contacter l’installateur Relever les informations suivantes sur la plaquette signalétique de l’appareil : 4 Type de gaz utilisé 4 Type de chaudière 4 Date de fabrication 4 N° de série de l’appareil

6.2 Incidents et remèdes

Problème Causes probables Remède Il n’y a pas d’eau chaude sanitaire. La chaudière n’est pas en service. 4 Vérifier que la chaudière est sous tension. 4 Contrôler les fusibles et les interrupteurs. 4 Vérifier que le robinet gaz est bien ouvert. La fonction ECS est désactivée. Activer le mode ECS. ¼Voir chapitre : "Arrêter la production d’eau chaude sanitaire", page 16. La pression d’eau est trop faible (< 1 bar). Rajouter de l’eau dans l’installation. ¼Voir chapitre : "Remplissage de l’installation", page 20. Le pommeau de douche économique laisse passer trop peu d’eau. Nettoyer le pommeau de douche, le remplacer si nécessaire. Les radiateurs sont froids. La température de consigne chauffage est trop basse. Augmenter la valeur du paramètre p1 ou, si un thermostat d’ambiance est raccordé, augmenter la température sur celui-ci. ¼Voir chapitre : "Modifier la température chauffage", page 13. Le mode chauffage est désactivé. Activer le mode chauffage. ¼Voir chapitre : "Arrêter le chauffage central ou activer le mode Eté", page 14. Les robinets des radiateurs sont fermés. Ouvrir les robinets de tous les radiateurs raccordés au système de chauffage. La chaudière n’est pas en service. 4 Vérifier que la chaudière est sous tension. 4 Contrôler les fusibles et les interrupteurs. 4 Vérifier que le robinet gaz est bien ouvert. La pression d’eau est trop faible (< 1 bar). Rajouter de l’eau dans l’installation. ¼Voir chapitre : "Remplissage de l’installation", page 20. T000258-A

6. En cas de dérangement MCR 24/28 BIC

060513 - 127814-01Problème Causes probables Remède La chaudière ne fonctionne pas. La température de consigne chauffage est trop basse. Augmenter la valeur du paramètre p1 ou, si un thermostat d’ambiance est raccordé, augmenter la température sur celui-ci. ¼Voir chapitre : "Modifier la température chauffage", page 13. La chaudière n’est pas en service. 4 Vérifier que la chaudière est sous tension. 4 Contrôler les fusibles et les interrupteurs. 4 Vérifier que le robinet gaz est bien ouvert. La pression d’eau est trop faible (< 1 bar). Rajouter de l’eau dans l’installation. ¼Voir chapitre : "Remplissage de l’installation", page 20. Un code d’erreur apparaît sur l’afficheur. 4 Appuyer sur le bouton Reset pendant 2 secondes. 4 Corriger l’erreur si cela est possible. ¼Voir chapitre : "Codes de pannes", page 24. La pression gaz est trop basse. Ouvrir le robinet gaz. La pression d’eau est trop faible (< 1 bar). Pas assez d’eau dans l’installation. Rajouter de l’eau dans l’installation. ¼Voir chapitre : "Remplissage de l’installation", page 20. Fuite d’eau. Contacter l’installateur. Importantes variations de température de l’eau chaude sanitaire. Alimentation en eau insuffisante. Ouvrir le robinet. Cliquetis au niveau de la tuyauterie du chauffage central Les colliers de tuyauterie du chauffage central sont trop serrés. Contacter l’installateur. Il y a de l’air dans les tuyauteries de chauffage. Il est indispensable de purger l’air éventuellement présent dans le préparateur d’eau chaude sanitaire, les conduites ou la robinetterie pour éviter les désagréments sonores susceptibles de se produire lors du chauffage ou du soutirage de l’eau. L’eau circule trop rapidement à l’intérieur du chauffage central. Contacter l’installateur. Importante fuite d’eau sous ou à proximité de la chaudière La tuyauterie de la chaudière ou du chauffage central est endommagée. Couper l’arrivée d’eau. Contacter l’installateur. MCR 24/28 BIC 6. En cas de dérangement 060513 - 127814-01 267 Caractéristiques techniques

7.1 Caractéristiques techniques

Propane (G31) kg/h 1.9 Rendement sur Hi 100 % de puissance nominale et température moyenne de l’eau dans la chaudière 70 °C % 98.3 Rendement sur Hi 100 % de puissance nominale et température retour 30 °C % 104.4 Rendement sur Hi (92/42/CEE Directive Appareils à gaz) 30 % de puissance nominale et température retour 30 °C % 108.7 Rendement sur Hs 100 % de puissance nominale et température moyenne de l’eau dans la chaudière 70 °C % 88.5 Rendement sur Hs 100 % de puissance nominale et température retour 30 °C % 94 Rendement sur Hs (92/42/CEE Directive Appareils à gaz) 30 % de puissance nominale et température retour 30 °C % 97.9 Température maximale (Coupure du thermostat de sécurité) °C 110 Pertes à l’arrêt (ΔT = 30 °C) W 30 Pertes par les parois % 1.1 Contenance en eau litres 1.8 Poids à vide, sans dosseret, sans capot avant kg 61 Circuit de chauffage Débit d’eau nominal (ΔT = 20 K)

Hauteur manométrique (ΔT = 20 K) mbar (1) > 200 Température de départ °C 75 Pression maximale bar 3 Vase d’expansion litres 8 Pression initiale du vase d’expansion bar 1 Pression minimum de fonctionnement bar 0.8 Circuit eau chaude sanitaire Température de consigne départ °C 60 Débit spécifique d’eau chaude (ΔT = 30 K) (2) litres/min 18 Pression nominale maxi eau froide (2) bar 8 (1) 1 mbar = 100 Pa, 1 daPa = 1 mmCE (2) Température entrée eau froide : 10 °C

7. Caractéristiques techniques MCR 24/28 BIC

Pression minimale pour 11 l/min (2) bar 0.5 Réserve d’eau litres 40 Circuit produits de combustion Diamètre de raccordement mm 60/100 Débit massique des fumées (mini / maxi) kg/h 10/47 Température des fumées 80/60 °C 78 Pression disponible à la buse de fumée

Caractéristiques électriques Tension d’alimentation (50 Hz) V 230 Puissance absorbée W 78 - 183 Puissance électrique du circulateur W 90 Puissance électrique auxiliaire (puissance nominale, hors circulateur) W 25 Indice de protection électrique IPX4D (1) 1 mbar = 100 Pa, 1 daPa = 1 mmCE (2) Température entrée eau froide : 10 °C MCR 24/28 BIC 7. Caractéristiques techniques 060513 - 127814-01 288 Economies d’énergie

8.1 Economies d’énergie

Ce chapitre contient : 4 Des conseils pour économiser de l’énergie 4 Des conseils pour bien régler le thermostat d’ambiance

8.1.1. Conseils pour économiser de l’énergie

4 Bien ventiler la pièce où est installée la chaudière. Ne pas boucher les aérations. Mettre en place des panneaux réflecteurs à l’arrière des radiateurs pour éviter des pertes de chaleur. 4 Ne pas couvrir les radiateurs. Ne pas mettre en place des rideaux devant les radiateurs. 4 Isoler les tuyauteries dans les pièces qui ne sont pas chauffées (caves et greniers). 4 Fermer les radiateurs dans les pièces non utilisées. 4 Ne pas laisser couler inutilement de l’eau chaude (et froide). 4 Installer un pommeau de douche économique pour économiser jusqu’à 40 % d’énergie. 4 Préférer une douche à un bain. Un bain consomme 2 fois plus d’eau et d’énergie.

8.1.2. Thermostat d’ambiance et réglages

Le thermostat d’ambiance est disponible dans les versions suivantes : 4 Thermostat à 2 fils ON/OFF 4 Thermostat modulable 4 Thermostat d’ambiance programmable Le type de thermostat et son réglage ont une grande influence sur la consommation d’énergie. Quelques conseils : 4 Un thermostat modulable, en combinaison éventuelle avec des radiateurs à robinet thermostatique, est économique en énergie et offre un grand confort. Cette combinaison permet de régler la température sur chaque départ. 4 Fermer ou ouvrir complètement les robinets thermostatiques des radiateurs entraîne des fluctuations de température non souhaitées. Ouvrir et fermer les robinets thermostatiques par petits paliers.

060513 - 127814-014 Baisser le thermostat à environ 20°C. Ceci permet de réduire les frais de chauffage et la consommation d’énergie. 4 Baisser le thermostat d’ambiance lors de l’aération des pièces. 4 Si vous utilisez un thermostat de type ON/OFF, réduisez la valeur de la température de l’eau (p1) en été (par exemple 60 en été et 80 en hiver). 4 Lors du réglage d’un thermostat horaire programmable, tenir compte des jours d’absence et des congés. MCR 24/28 BIC 8. Economies d’énergie 060513 - 127814-01 309 Garanties

Vous venez d’acquérir l’un de nos appareils et nous vous remercions de la confiance que vous nous avez ainsi témoignée. Nous nous permettons d’attirer votre attention sur le fait que votre appareil gardera d’autant plus ses qualités premières qu’il sera vérifié et entretenu régulièrement. Votre installateur et tout notre réseau restent bien entendu à votre disposition.

9.2 Conditions de garantie

Les dispositions qui suivent ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil. Votre appareil bénéficie d’une garantie contractuelle contre tout vice de fabrication à compter de sa date d’achat mentionnée sur la facture de l’installateur. La durée de notre garantie est mentionnée dans notre catalogue tarif. Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d’une mauvaise utilisation de l’appareil, d’un défaut ou d’une insuffisance d’entretien de celui-ci, ou d’une mauvaise installation de l’appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un professionnel qualifié). Nous ne saurions en particulier être tenus pour responsables des dégâts matériels, pertes immatérielles ou accidents corporels consécutifs à une installation non conforme : 4 aux dispositions légales et réglementaires ou imposées par les autorités locales, 4 aux dispositions nationales, voire locales et particulières régissant l’installation, 4 à nos notices et prescriptions d’installation, en particulier pour ce qui concerne l’entretien régulier des appareils, 4 aux règles de l’art. Notre garantie est limitée à l’échange ou la réparation des seules pièces reconnues défectueuses par nos services techniques à l’exclusion des frais de main d’œuvre, de déplacement et de transport. Notre garantie ne couvre pas le remplacement ou la réparation de pièces par suite notamment d’une usure normale, d’une mauvaise utilisation, d’interventions de tiers non qualifiés, d’un défaut ou d’insuffisance de surveillance ou d’entretien, d’une alimentation électrique non conforme et d’une utilisation d’un combustible inapproprié ou de mauvaise qualité.

060513 - 127814-01Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc…, ne sont garantis que s’ils n’ont jamais été démontés. Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J.O. N° 57 du 8 mars 2002, restent valables. MCR 24/28 BIC 9. Garanties 060513 - 127814-01 32AD001NU-Ai DUEDI S.r.l.

© Droits d’auteur Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable.
