• M0007732 BSC E - BSP E - BESC

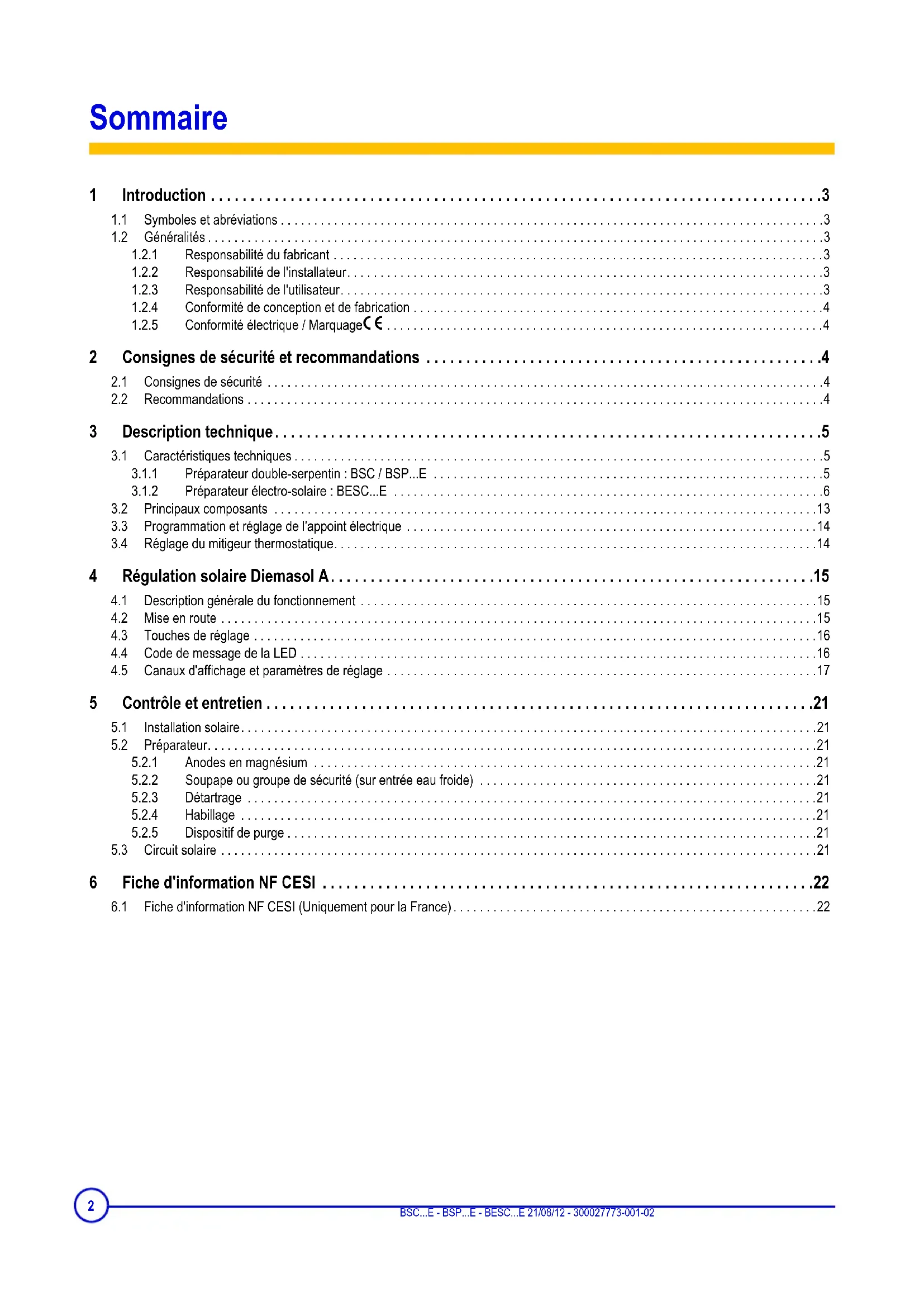

• E 21/08/12 - 300027773-001-02 Sommaire 1 Introduction p. 3
• 1.1 Symboles et abréviations p. 3
• 1.2 Généralités p. 3
• 1.2.1 Responsabilité du fabricant p. 3
• 1.2.2 Responsabilité de l'installateur p. 3
• 1.2.3 Responsabilité de l'utilisateur p. 3
• 1.2.4 Conformité de conception et de fabrication p. 4
• 1.2.5 Conformité électrique / Marquage 1 p. 4
• 2 Consignes de sécurité et recommandations p. 4
• 2.1 Consignes de sécurité p. 4
• 2.2 Recommandations p. 4
• 3 Description technique p. 5
• 3.1 Caractéristiques techniques 3.1.1 Préparateur double-serpentin : BSC / BSP p. 5
• E 3.1.2 Préparateur électro-solaire : BESC p. 5
• 3.2 Principaux composants p. 13
• 3.3 Programmation et réglage de l'appoint électrique p. 14
• 3.4 Réglage du mitigeur thermostatique p. 14
• 4 Régulation solaire Diemasol A p. 15
• 4.1 Description générale du fonctionnement p. 15
• 4.2 Mise en route p. 15
• 4.3 Touches de réglage p. 16
• 4.4 Code de message de la LED p. 16
• 4.5 Canaux d'affichage et paramètres de réglage p. 17
• 5 Contrôle et entretien p. 21
• 5.1 Installation solaire p. 21
• 5.2 Préparateur p. 21
• 5.2.1 Anodes en magnésium p. 21
• 5.2.2 Soupape ou groupe de sécurité (sur entrée eau froide) p. 21
• 5.2.3 Détartrage p. 21
• 5.2.4 Habillage p. 21
• 5.2.5 Dispositif de purge p. 21
• 5.3 Circuit solaire p. 21
• 6 Fiche d'information NF CESI p. 22
• 6.1 Fiche d'information NF CESI (Uniquement pour la France) 21/08/12 - 300027773-001-02 BSC E - BSP E - BESC E 1Introduction p. 223

1.1 Symboles et abréviations

Dans cette notice, différents marquages et pictogrammes sont utilisés pour attirer l'attention sur des indications particulières. De Dietrich Thermique S.A.S souhaite ainsi assurer la sécurité del'utilisateur, éviter tout problème et garantir le bon fonctionnement del'appareil. DangerSignale un risque de situation dangereuse pouvantentraîner des blessures corporelles graves. AvertissementSignale un risque de situation dangereuse pouvantentraîner des blessures corporelles légères. AttentionSignale un risque de dégâts matériels. Information particulière. RenvoiRenvoi vers d'autres notices ou d'autres pages de la notice.` ECS : Eau Chaude Sanitaire.

Nous vous félicitons d'avoir choisi un produit De Dietrich, un produit de qualité. Nous vous conseillons vivement de lire les instructionssuivantes afin de garantir le fonctionnement optimal de votreappareil. Nous sommes persuadés qu'il vous donnera entièresatisfaction et répondra à toutes vos attentes.

1.2.1 Responsabilité du fabricant

Nos produits sont fabriqués dans le respect des exigences desdifférentes directives européennes applicables. Ils sont de ce faitlivrés avec le marquage 1 et tous les documents nécessaires.Ayant le souci de la qualité de nos produits, nous cherchons enpermanence à les améliorer. Nous nous réservons donc le droit, àtout moment de modifier les caractéristiques indiquées dans cedocument.Notre responsabilité en qualité de fabricant ne saurait être engagéedans les cas suivants : ` Non-respect des instructions d'utilisation de l'appareil. ` Défaut ou insuffisance d'entretien de l'appareil. ` Non-respect des instructions d'installation de l'appareil.

1.2.2 Responsabilité de l'installateur

L'installateur a la responsabilité de l'installation et de la premièremise en service de l'appareil. L'installateur doit respecter lesconsignes suivantes :` Lire et respecter les instructions données dans les noticesfournies avec l'appareil. ` Réaliser l'installation conformément à la législation et aux normes en vigueur.` Effectuer la première mise en service et effectuer tous lespoints de contrôles nécessaires.` Expliquer l'installation à l'utilisateur.` Si un entretien est nécessaire, avertir l'utilisateur de l'obligationde contrôle et d'entretien de l'appareil.` Remettre toutes les notices à l'utilisateur.

1.2.3 Responsabilité de l'utilisateur

Pour garantir un fonctionnement optimal de votre appareil, nous vous recommandons vivement de respecter les consignes suivantes : ` Lire et respecter les instructions données dans les notices fournies avec l'appareil. ` Faire appel à des professionnels qualifiés pour réaliser l'installation et effectuer la première mise en service. ` Se faire expliquer l'installation par l'installateur. ` Faire effectuer les contrôles et entretiens nécessaires par un professionnel qualifié.` Conserver les notices en bon état à proximité de l'appareil.4 BSC...E - BSP...E - BESC...E 21/08/12 - 300027773-001-02

1.2.4 Conformité de conception et de fabrication

Le présent produit est conforme aux exigences de la directiveeuropéenne 97 / 23 / CE, article 3, paragraphe 3, concernant lesappareils à pression.

1.2.5 Conformité électrique / Marquage

Le présent produit est conforme aux exigences des directiveseuropéennes et normes suivantes :• 2006/95/CE Directive Basse TensionNorme visée : EN 60.335.1.• 2004/108/CE Directive Compatibilité ElectromagnétiqueNormes visées : EN 50.081.1 / EN 50.082.1 / EN 55.014. 2 Consignes de sécurité et recommandations

2.1 Consignes de sécurité

Toute intervention sur l’installation doit être effectuée parun professionnel qualifié, dans le respect des règles del’art et d’après les notices fournies.

Faire effectuer un entretien régulier de l’installation pour garantir sonbon fonctionnement dans le temps.Il est indispensable de procéder tous les deux ans à la vérification del'anode en magnésium du préparateur ainsi qu'au contrôle de lapression de l'installation et du fluide caloporteur. Ne jamais couper le courant de la régulation solaire mêmelors d'absences prolongées. La régulation protègel'installation contre les surchauffes estivales lorsqu'elleest en fonctionnement.Lors d'absences prolongées, il est conseillé de baisser latempérature de consigne du préparateur solaire à 50 °C.Durant les périodes de présence, la consigne doit être régléeen dessous de 60 °C. Ne jamais vidanger l'installation. Ne pas remplacer ouajouter de l'eau ou du fluide solaire dans l'installation. Cesopérations doivent être effectuées par un professionnelqualifié. Ne pas modifier les paramètres de la régulation sans enmaîtriser le fonctionnement.5 21/08/12 - 300027773-001-02 BSC...E - BSP...E - BESC...E 3 Description technique

3.1 Caractéristiques techniques

3.1.1 Préparateur double-serpentin : BSC / BSP...E

BSC 300 E BSP 300 E BSP 400 E BSP 500 E Contenance en eau litres 300 300 370 500 Volume d'appoint litres 104 104 132 183 Volume solaire litres 196 196 238 317 Pression de service max. côté sanitaire bar 7 10 10 10 Echangeur chaudière Température maximale de service °C 90 90 90 90 Pression de service maximale bar 10101010 Capacité en eau litres 4.3 4.3 4.9 4.9 Surface d'échange

Perte de charge kPa 3.0 3.0 3.4 3.4 Echangeur solaire Capacité en eau litres 8.9 8.9 8.9 11.1 Surface d'échange

Performances Température primaire à 70 °C Puissance échangée (1) (3) kW 16 16 17.5 17.5 Débit horaire (1) (3) l/h 390 390 430 430 Température primaire à 80 °C Puissance échangée (1) (3) kW 21 21 23 23 Débit horaire (1) (3) l/h 515 515 565 565 Débit sur 10 minutes (2) (3) l/10 min 190 190 240 335 Température primaire à 90 °C Puissance échangée (1) (3) kW 26 26 29 29 Débit horaire (1) (3) l/h 640 640 712 712 Constante de refroidissement Cr * Wh/24h·L·K 0.20 0.20 0.19 0.15

• Uniquement en France (1) Entrée eau froide sanitaire 10 °C - Sortie eau chaude sanitaire 45 °C - Débit primaire 2 m

(2) Entrée eau froide sanitaire 10 °C - Sortie eau chaude sanitaire 40 °C - Température de stockage eau chaude sanitaire 65 °C - Débit primaire 2 m

(3) Valeurs mesurées uniquement sur le volume d'appoint6 BSC...E - BSP...E - BESC...E 21/08/12 - 300027773-001-02

3.1.2 Préparateur électro-solaire : BESC...E

Composition des colis systèmes solaires NF CESI INISOL DUO (Uniquement pour la France) Vérifier la composition du système solaire CESI, conforme aux demandes de la marque NF CESI, à l'aide du tableau ci-dessous. Les références et colis listés doivent apparaître sur la facture du système vendu par l'installateur. Un système est complet et fonctionnel selon la certification NF CESI si l'ensemble des références du système figure sur la facture. Le système est composé des éléments suivants :

• Un champ de capteurs avec 1, 2 ou 3 capteurs solaires.

• Un préparateur solaire d'eau chaude sanitaire sur lequel doit être monté une station solaire comprenant un circulateur, un vase d'expansion et une régulation Diemasol A.

• Un fluide solaire qui protège l'installation du gel et de la corrosion. Le système est livré à l'installateur en deux ensembles, un pack toit comprenant les capteurs, leur système de montage et les raccordements hydrauliques d'une part, et un pack cave comprenant le préparateur, les composants du système et le fluide solaire d'autre part.

BESC 300 E BESC 400 E BESC 500 E

Contenance en eau litres 300 370 500 Volume d'appoint litres 130 160 210 Volume solaire litres 170 210 290 Pression de service max. côté sanitaire bar 7 7 7 Echangeur solaire Capacité en eau litres 8.9 8.9 11.1 Surface d'échange

Appoint électrique Puissance de l'appoint électrique kW 2.4 3.0 3.5 Temps de réchauffage de 15 à 60 °C 2 h 50 min 2 h 50 min 3 h 10 min Constante de refroidissement Cr * Wh/24h·L·K 0.20 0.19 0.15

• Uniquement en France Système CESI Champ de capteurs Production d'eau chaude sanitaire Fluide solaire Nombre de capteurs Type de montage Colis / Référence Type de préparateur ECS Colis / Référence Volume (litres) Type d'appoint Colis / Référence INISOL DUO/1 300-4 2 Sur toiture ER 154

Intégration en toiture (> 20°) ER 155

Intégration en toiture (17°) ER 231

BESC 300 E Compris dans le colis complet 300 Electrique Compris dans le colis complet

Intégration en toiture (> 20°) ER 211

Intégration en toiture (17°) ER 214

Intégration en toiture (> 20°) ER 157

Intégration en toiture (17°) ER 232

Intégration en toiture (> 20°) ER 155

Intégration en toiture (17°) ER 231

Intégration en toiture (> 20°) ER 157

Intégration en toiture (17°) ER 232

Intégration en toiture (> 20°) ER 155

Intégration en toiture (17°) ER 231

BSC 300 E Compris dans le colis complet 300 Chaudière Compris dans le colis complet

Intégration en toiture (> 20°) ER 213

Intégration en toiture (17°) ER 215

Système CESI Champ de capteurs Production d'eau chaude sanitaire Fluide solaire Nombre de capteurs Type de montage Colis / Référence Type de préparateur ECS Colis / Référence Volume (litres) Type d'appoint Colis / Référence8 BSC...E - BSP...E - BESC...E 21/08/12 - 300027773-001-02

Voir chapitre : Fiche d'information NF CESI.

Composition des colis systèmes solaires NF CESI DIETRISOL DUO (Uniquement pour la France) Vérifier la composition du système solaire CESI, conforme aux demandes de la marque NF CESI, à l'aide du tableau ci-dessous. Les références et colis listés doivent apparaître sur la facture du système vendu par l'installateur. Un système est complet et fonctionnel selon la certification NF CESI si l'ensemble des références du système figure sur la facture. Le système est composé des éléments suivants :

• Un champ de capteurs avec 1, 2 ou 3 capteurs solaires.

• Un préparateur solaire d'eau chaude sanitaire sur lequel doit être monté une station solaire comprenant un circulateur, un vase d'expansion et une régulation Diemasol A.

• Un fluide solaire qui protège l'installation du gel et de la corrosion. INISOL DUO/2 300-6 3 Sur toiture ER 156

Intégration en toiture (> 20°) ER 157

Intégration en toiture (17°) ER 232

Intégration en toiture (> 20°) ER 155

Intégration en toiture (17°) ER 231

Intégration en toiture (> 20°) ER 157

Intégration en toiture (17°) ER 232

Système CESI Champ de capteurs Production d'eau chaude sanitaire Fluide solaire Nombre de capteurs Type de montage Colis / Référence Type de préparateur ECS Colis / Référence Volume (litres) Type d'appoint Colis / Référence9 21/08/12 - 300027773-001-02 BSC...E - BSP...E - BESC...E Le système est livré à l'installateur en deux ensembles, un pack toit comprenant les capteurs, leur système de montage et les raccordements hydrauliques d'une part, et un pack cave comprenant le préparateur, les composants du système et le fluide solaire d'autre part.. Système CESI Champ de capteurs Production d'eau chaude sanitaire Fluide solaire Nombre de capteurs Type de montage Colis / Référence Type de préparateur ECS Colis / Référence Volume (litres) Type d'appoint Colis / Référence DIETRISOL DUO E 300-4

Sur toiture (Tuiles mécaniques - Crochet universel) ER 432

Sur toiture (Ardoises) ER 433

Sur toiture (Tuiles mécaniques - Sur chevron) ER 434

Intégration en toiture (> 20°) (Tuiles mécaniques) ER 442

Intégration en toiture (> 20°) (Ardoises / Tuiles plates) ER 446

Sur toiture (Livraison à la verticale) EC 521

Sur toiture (Livraison à l'horizontale) EC 580

Intégration en toiture (> 20°) (Livraison à la verticale) EC 531

Intégration en toiture (> 20°) (Livraison à l'horizontale) EC 586

Sur toiture (Tuiles mécaniques - Crochet universel) ER 432

Sur toiture (Ardoises) ER 433

Sur toiture (Tuiles mécaniques - Sur chevron) ER 434

Intégration en toiture (> 20°) (Tuiles mécaniques) ER 442

Intégration en toiture (> 20°) (Ardoises / Tuiles plates) ER 446

Sur toiture (Livraison à la verticale) EC 521

Sur toiture (Livraison à l'horizontale) EC 580

Intégration en toiture (> 20°) (Livraison à la verticale) EC 531

Intégration en toiture (> 20°) (Livraison à l'horizontale) EC 586

Système CESI Champ de capteurs Production d'eau chaude sanitaire Fluide solaire Nombre de capteurs Type de montage Colis / Référence Type de préparateur ECS Colis / Référence Volume (litres) Type d'appoint Colis / Référence11 21/08/12 - 300027773-001-02 BSC...E - BSP...E - BESC...E DIETRISOL DUO E 400-6

Sur toiture (Tuiles mécaniques - Crochet universel) ER 435

Sur toiture (Ardoises) ER 436

Sur toiture (Tuiles mécaniques - Sur chevron) ER 437

Intégration en toiture (> 20°) (Tuiles mécaniques) ER 443

Intégration en toiture (> 20°) (Ardoises / Tuiles plates) ER 447

Sur toiture (Tuiles mécaniques - Crochet universel) ER 432

Sur toiture (Ardoises) ER 433

Sur toiture (Tuiles mécaniques - Sur chevron) ER 434

Intégration en toiture (> 20°) (Tuiles mécaniques) ER 442

Intégration en toiture (> 20°) (Ardoises / Tuiles plates) ER 446

Système CESI Champ de capteurs Production d'eau chaude sanitaire Fluide solaire Nombre de capteurs Type de montage Colis / Référence Type de préparateur ECS Colis / Référence Volume (litres) Type d'appoint Colis / Référence12 BSC...E - BSP...E - BESC...E 21/08/12 - 300027773-001-02 DIETRISOL DUO/ 2 300-5

Sur toiture (Livraison à la verticale) EC 521

Sur toiture (Livraison à l'horizontale) EC 580

Intégration en toiture (> 20°) (Livraison à la verticale) EC 531

Intégration en toiture (> 20°) (Livraison à l'horizontale) EC 586

Sur toiture (Tuiles mécaniques - Crochet universel) ER 432

Sur toiture (Ardoises) ER 433

Sur toiture (Tuiles mécaniques - Sur chevron) ER 434

Intégration en toiture (> 20°) (Tuiles mécaniques) ER 442

Intégration en toiture (> 20°) (Ardoises / Tuiles plates) ER 446

Système CESI Champ de capteurs Production d'eau chaude sanitaire Fluide solaire Nombre de capteurs Type de montage Colis / Référence Type de préparateur ECS Colis / Référence Volume (litres) Type d'appoint Colis / Référence13 21/08/12 - 300027773-001-02 BSC...E - BSP...E - BESC...E

Voir chapitre : Fiche d'information NF CESI.

3.2 Principaux composants

Préparateur solaire - Cuve en acier émaillé - Serpentin solaire - Résistance électrique pour le chauffage de l'eau - Isolation en mousse de polyuréthane sans CFC

Habillage : Tôle d'acier peinte

Station solaire Le groupe circulateur solaire est composé du groupe de sécurité du circuit solaire, d'un indicateur de pression et de température, ainsi que d'un débitmètre pour visualiser la circulation du fluide solaire entre les panneaux et le préparateur. Un vase d'expansion est raccordé au groupe solaire ; il sert à compenser les dilatations du fluide solaire dont la température varie entre 0 et 150 °C. DIETRISOL DUO/ 2 400-5

Sur toiture (Livraison à la verticale) EC 521

Sur toiture (Livraison à l'horizontale) EC 580

Intégration en toiture (> 20°) (Livraison à la verticale) EC 531

Intégration en toiture (> 20°) (Livraison à l'horizontale) EC 586

Sur toiture (Tuiles mécaniques - Crochet universel) ER 435

Sur toiture (Ardoises) ER 436

Sur toiture (Tuiles mécaniques - Sur chevron) ER 437

Intégration en toiture (> 20°) (Tuiles mécaniques) ER 443

Intégration en toiture (> 20°) (Ardoises / Tuiles plates) ER 447

Système CESI Champ de capteurs Production d'eau chaude sanitaire Fluide solaire Nombre de capteurs Type de montage Colis / Référence Type de préparateur ECS Colis / Référence Volume (litres) Type d'appoint Colis / Référence14 BSC...E - BSP...E - BESC...E 21/08/12 - 300027773-001-02 Régulation Diemasol A La régulation est le cerveau du système solaire ; elle fait fonctionner le circulateur solaire à vitesse variable selon la différence de température entre le bas du préparateur et les panneaux solaires. La régulation gère la température de consigne (température à atteindre dans le préparateur), les surchauffes et les refroidissements nocturnes. La régulation affiche aussi les différents modes de fonctionnement, les températures dans les capteurs et dans le bas du préparateur, ainsi que les défauts.

3.3 Programmation et réglage de l'appoint électrique

La température du volume d'eau chauffé par la résistance électrique est réglé par l'installateur lors de la mise en route de l'installation, selon la taille du logement. A l'aide du programmateur mis en place au niveau du tableau électrique, il est possible d'ajuster le volume d'eau chauffé à 40 °C par la résistance de deux manières : ` En forçant la chauffe en continu de la résistance (contact heures creuses) pour des besoins imprévus importants. ` En programmant des temps de chauffe en dehors des périodes d'heures creuses (2 heures maximum selon le volume d'ecs à 40 °C requis) pour palier au manque de soleil en hiver, par exemple. Avec un appoint, la période de programmation est réglée d'usine entre 16 h et 18 h, c'est-à-dire en fin de journée, quand l'apport solaire est moindre et juste avant la période de puisage.

Tableau de réglage du Ves 40 Ves 40 : Volume d'eau chaude à 40 °C

3.4 Réglage du mitigeur thermostatique

28. Entrée eau froide sanitaire

57. Sortie eau chaude sanitaire du préparateur

Le mitigeur est réglé d'usine pour une température de sortie eau chaude sanitaire de 60 °C (position 6). Pour réduire cette température, retirer le capot du dessus et tourner la molette dans le sens inverse des aiguilles d'une montre. En position 1, la température de sortie est réduite à 35 °C.

BESC 300 E BESC 400 E

Ves 40 heures creuses seules (à 55 °C) 190 litres 230 litres 40 heures creuses + 2 heures pleines (à 55 °C) 350 litres 435 litres Ves 40 heures creuses seules (à 60 °C) 220 litres 270 litres 40 heures creuses + 2 heures pleines (à 60 °C) 380 litres 470 litres C003732-A

4.1 Description générale du fonctionnement

En mode automatique, la régulation Diemasol A fonctionne selon les principes de régulation suivants : ` Le rayonnement solaire réchauffe le fluide caloporteur du capteur. Pour déclencher les processus de régulation, il faut une température minimum de 30 °C au niveau du capteur et un écart de température de 10 K par rapport au préparateur ECS. ` Dans la phase d'auto-calibrage qui s'ensuit (paramètre de réglage tu, réglage d'usine 1 minute) la pompe solaire (relais) fonctionne à plein régime (100 %). ` Par la suite, le régime de la pompe solaire est calculé de manière dynamique en fonction d'un écart de température de référence (paramètre DT, réglage d'usine 20 K) par rapport à la température du préparateur. ` Le système charge le préparateur en fonction de la chaleur disponible et s'arrête lorsque la température de consigne du préparateur est atteinte (paramètre de réglage SX, réglage d'usine 60 °C)..

Si la température dans les capteurs solaires est supérieure à 130 °C, la régulation fonctionne en mode sécurité. Attendre le soir pour la mise en route ou refroidir (couvrir) les capteurs solaires. Mettre l'appareil sous tension. La régulation entame une phase d'initialisation pendant laquelle la LED clignote en rouge et vert. Une fois l'initialisation terminée, la régulation passe en mode automatique. Les réglages d'usine de ce mode assurent des performances optimales à la plupart des installations. Si des conditions particulières rendent nécessaire la modification des réglages, il est possible de redéfinir les paramètres de réglage correspondants. M000392 M00039116 BSC...E - BSP...E - BESC...E 21/08/12 - 300027773-001-02

4.3 Touches de réglage

La régulation se commande exclusivement par les 3 touches situées sous l'afficheur. La touche droite (1) permet de passer au menu suivant ou d'augmenter les valeurs de réglage. La touche gauche (2) a la fonction inverse. Les paramètres de réglage s'affichent après les valeurs mesurées. Pour accéder à ces paramètres, il faut maintenir la touche droite enfoncée pendant 2 sec. à partir du paramètre TC. Lorsque l'afficheur indique un paramètre de réglage, la mention SET apparaît. Pour régler la valeur affichée, appuyer sur la touche médiane (3).

1. Sélectionner le canal souhaité avec les touches 1 et 2.

2. Appuyer sur la touche 3 : La mention SET clignote.

3. Régler la valeur avec les touches 1 et 2.

4. Appuyer sur la touche 3 : La valeur réglée est mémorisée. La

Vert continu Fonctionnement normal de la régulation. Préparateur solaire en fonctionnement. La température du préparateur (paramètre TS) augmente.

Rouge continu L'installation est arrêtée. Les capteurs solaires ne sont pas assez chauds (paramètre TC) pour permettre le fonctionnement.

Vert / rouge clignotant - Phase d'initialisation - Défaut sonde. Voir chapitre Défaillance de sonde. - L'installation est en mode manuel. Mettre la régulation en mode automatique. - Dépassement de la température maximum du préparateur. Le préparateur a atteint la température de consigne et l'installation est en mode sécurité surchauffe ou en mode refroidissement. - Dépassement de la température maximum des capteurs solaires. L'installation est en mode sécurité. Elle reste dans cet état tant que la température des capteurs solaires ne redescend pas sous la température maximum.

DiemasolA_000417 21/08/12 - 300027773-001-02 BSC...E - BSP...E - BESC...E

4.5 Canaux d'affichage et paramètres de réglage

*uniquement avec sonde S3 (optionnelle)

La régulation dispose d'un système de sécurité qui coupe le préparateur ECS au-delà d'une température de 80°C. Canal d'affichage TC - Température du capteur La valeur TC indique en temps réel la température en °C mesurée par la sonde du capteur.

Canal d'affichage TS - Température préparateur La valeur TS indique en temps réel la température en °C donnée par la sonde du préparateur d'ECS

Canal d'affichage kWh - Quantité de chaleur La valeur kWh indique en kWh la quantité totale de chaleur produite par l'installation depuis la mise en service de la régulation.

La quantité de chaleur (valeur kWh) ne peut être utilisée que pour des suivis effectués à titre personnel.

• Canal d'affichage tc - Durée d'auto-calibrage La valeur tc indique en secondes le temps restant lors de la phase d'auto-calibrage. Pendant la phase d'auto-calibrage, la pompe fonctionne à plein régime (100 %) ; ce n'est qu'après la phase d'auto- calibrage que son régime est régulé. Canal Abréviation Plage Pas de réglage Réglage d'usine Température du capteur TC [-50.0 p. 250
• .0] °C - - Température du préparateur TS [-50.0 p. 250
• .0] °C - - Quantité de chaleur kWh [0 p. 9999
• ] kWh - - Régime de la pompe PC [0 p. 100
• ] % - - Durée d'auto-calibrage tc [0 p. 5
• ] minutes - - Ecart de température de référence DT [10 p. 20
• ] K 0.1 20 Température de consigne du préparateur solaire SX [20 p. 80
• ] °C 0.1 60 Température maximum du capteur CX [100 p. 125
• ] °C 0.1 100 °C Phase d'auto-calibrage tu [1 p. 5
• ] minutes 1 1 Régime minimum de la pompe PN [50 p. 100
• ] % 5 50 Fonction capteur solaire tubulaire FT [0 p. 1
• ] 1 0 Débit maximum Fx [0 … 20] l/min 0.1 6.7 Mode manuel MM [0 ] 1 2 Valeurs mesurées Paramètre de réglage18 BSC E - BSP E - BESC p. 2
• E 21/08/12 - 300027773-001-02 Paramètre de réglage DT - Ecart de température de référence Plage de réglage : 10 K Réglage d'usine : 20 K p. 20

Différence de température d'enclenchement : Valeur non paramétrable 10 K Différence de température de déclenchement : Valeur non paramétrable 5 K La régulation enregistre la température mesurée par les sondes S1 (TC) et S2 (TS) et compare l'écart de température résultant à la différence de température d'enclenchement prédéfinie à 10 K. La régulation s'enclenche lorsque l'écart de température ∆T est égal ou supérieur à la valeur de consigne prédéfinie. L'afficheur indique . La LED passe au vert. Lorsque la valeur tombe en deçà de la différence de température de déclenchement prédéfinie à 5 K, la régulation se coupe. Pour produire le plus rapidement possible de l'eau chaude à une température élevée mais utilisable, la régulation s'efforce d'atteindre un écart de température de 20 K (réglage d'usine) entre le capteur et le préparateur ECS. Elle utilise à cette fin une régulation de régime dynamique.

Paramètre de réglage SX - Température de consigne du préparateur solaire Plage de réglage : 20 ... 80 °C Réglage d'usine : 60 °C

Température limite du préparateur (sécurité surchauffe) : Valeur non paramétrable 80 °C La consigne Sx est la température souhaitée pour le préparateur solaire. En cas de dépassement de la température de consigne du préparateur, la charge du préparateur est interrompue, ce qui évite les dommages liés à la surchauffe. L'afficheur indique et (clignotant) et la LED passe au rouge / vert clignotant. Plus la température de consigne du préparateur est élevée, plus l'énergie stockée est importante. Le réglage à 60 ... 75 °C convient pour une utilisation normale avec des puisages journaliers. En cas d'absence prolongée (week-end, vacances) : - Réduire la température du préparateur à 50 °C - Arrêter l'appoint (chaudière ou résistance électrique) L'installation est ainsi protégée des surchauffes et la longévité du fluide caloporteur est préservée. M000393 M00039519 21/08/12 - 300027773-001-02 BSC...E - BSP...E - BESC...E Paramètre de réglage CX - Température maximum du capteur Plage de réglage : 100 ... 125 °C Réglage d'usine : 100 °C

Température limite du capteur (sécurité surchauffe) : Valeur non paramétrable : 130 °C. Si la température du capteur augmente au-delà de sa température maximum CX alors que le circuit solaire est à l'arrêt (température de consigne du préparateur atteinte), la pompe solaire (R1) s'enclenche et refroidit le capteur (refroidissement du système). Dans ces conditions, la température du préparateur augmente, mais elle est limitée à 80 °C (coupure de sécurité). Si le préparateur atteint la température maximum de 80 °C (coupure de sécurité), la régulation met la pompe solaire à l'arrêt.

Les capteurs peuvent atteindre une température de 160 ... 200 °C, ce qui est normal pour une installation solaire. La fonction de refroidissement permet un délestage thermique ; l'installation reste ainsi opérationnelle plus longtemps pendant les chaleurs estivales. Au départ d'usine, la température maximum du capteur est préréglée à 100 °C ; il est cependant possible de la modifier dans une plage de 100 ... 125 °C. En cas de dépassement de la température maximum du capteur, l'afficheur indique , et (clignotant) et la LED passe au rouge/vert clignotant.

Paramètre de réglage tu - Phase d'auto-calibrage Plage de réglage : 1 ... 5 minutes Réglage d'usine : 1 minutes Lorsque le capteur solaire atteint une température minimum de 30 °C et un écart de température prédéfini de 10 K avec la température du préparateur, la régulation enclenche la pompe de circulation solaire à plein régime pour la durée définie par le paramètre tu. Pendant cette phase, les bulles d'air éventuellement présentes dans les capteurs solaires ou les tubes sont évacuées vers la station solaire complète grâce à la vitesse de circulation élevée dans les tubes et éliminées par le système Airstop (dégazeur à purge manuelle). Après cette phase, la régulation passe en mode "matched flow". La durée d'auto-calibrage restante s'affiche au niveau du paramètre tc.

Paramètre de réglage PN - Régime minimum de la pompe Plage de réglage : 50 ... 100% Réglage d'usine : 50% Le paramètre de réglage PN permet de définir une valeur minimum pour le régime de la pompe du circuit solaire en sortie de relais R1. Plus le régime de la pompe est faible plus son débit est faible. M000396 M000397 M00039820 BSC...E - BSP...E - BESC...E 21/08/12 - 300027773-001-02 Paramètre de réglage FT - Fonction capteur solaire tubulaire Plage de réglage : 0/1 Réglage d'usine : 0 0 : non 1 : oui Si la régulation détecte une hausse de température du capteur de 2 K par rapport à la dernière mesure, la pompe solaire se met en marche à plein régime pendant 30 secondes pour mesurer la température moyenne actuelle. La température mesurée ainsi devient la nouvelle température de référence. Si la température mesurée (nouvelle référence) augmente à son tour de 2 K, la pompe solaire se remet en marche pour 30 secondes. Si pendant le fonctionnement de la pompe solaire ou pendant l'arrêt de l'installation, la différence de température entre le capteur et le préparateur dépasse la différence de température d'enclenchement, la régulation se met automatiquement en mode charge solaire. Si la température du capteur descend de 2 K pendant l'arrêt de l'installation la température d'enclenchement du capteur solaire tubulaire est reconsidérée.

Paramètre de réglage Fx - Débit maximum Plage de réglage : 0 ... 20 l/min Réglage d'usine : 6.7 Pour que la régulation puisse calculer la quantité de chaleur produite par l'installation (paramètre kWh), renseigner le paramètre Fx. Le paramètre Fx est égal au débit en l/min dans le circuit solaire. Déterminer la valeur Fx à l'aide des tableaux ci-après, selon la configuration de l'installation et le nombre ou la surface des capteurs. Lorsque le débit est renseigné de manière incorrecte, l'affichage kWh sera également incorrect.

La quantité de chaleur (valeur kWh) ne peut être utilisée que pour des suivis effectués à titre personnel.

Paramètre de réglage MM - Mode de fonctionnement Plage de réglage : 0 ... 2 Réglage d'usine : 2 Pour les interventions de contrôle et de maintenance, sélectionner manuellement le mode de fonctionnement de la régulation. Pour sélectionner le mode de fonctionnement de la régulation, renseigner le paramètre MM d'après le tableau ci-après. M000399M000400 Capteurs solaires plans Montage des capteurs Surface

Nombre de capteurs Débit l/h Débit l/min 3 ... 5 1 ou 2 400 6.7 6 ... 8 3 ou 4 300 5 Capteurs solaires tubulaires Nombre de capteurs Débit l/h Débit l/min Minimum : 1x4 820 13.7 1x5 750 12.5 1x6 680 11.4

0 Ouvert Vert / rouge clignotant 1 Fermé Vert / rouge clignotant 2 automatique automatique M00040121 21/08/12 - 300027773-001-02 BSC...E - BSP...E - BESC...E 5 Contrôle et entretien

5.1 Installation solaire

Nous vous recommandons de souscrire un contrat d'entretien prévoyant tous les ans ou tous les deux ans un contrôle de niveau du fluide, de la protection antigel, de la pression de l'installation, de son étanchéité et de son fonctionnement général.

5.2.1 Anodes en magnésium

Faire vérifier l'état de l'anode au bout de la première année. L'anode en magnésium doit être vérifiée au moins tous les 2 ans par un professionnel qualifié. A partir de la première vérification et compte tenu de l'usure de l'anode, il faut déterminer la périodicité des contrôles suivants.

5.2.2 Soupape ou groupe de sécurité (sur entrée eau froide)

La soupape ou le groupe de sécurité doit être manoeuvré au moins 1 fois par mois, afin de s'assurer de son bon fonctionnement et de se prémunir d'éventuelles surpressions qui endommageraient le préparateur ECS.

Dans les régions où l'eau est calcaire, il est recommandé de demander à l'installateur d'effectuer annuellement un détartrage de l'échangeur du préparateur ECS afin d'en préserver les performances.

L'habillage du préparateur ECS peut être nettoyé à l'eau savonneuse.

5.2.5 Dispositif de purge

Si le dispositif de purge est inutilisé, l'installateur doit contrôler l'étanchéité du raccord de purge supérieur.

Pour vérifier le fonctionnement du solaire, consulter l'affichage de la régulation. Le voyant rouge fixe par beau temps indique un dysfonctionnement. La pression dans le circuit solaire peut être vérifiée sur le manomètre de la station solaire. Si la pression indiquée est inférieure à 0.5 bar, appeler l'installateur.

N'intervenir en aucun cas soi-même sur le circuit solaire. Ne jamais manipuler soi-même la soupape de sécurité.22 BSC...E - BSP...E - BESC...E 21/08/12 - 300027773-001-02 6 Fiche d'information NF CESI

6.1 Fiche d'information NF CESI (Uniquement pour la France)

L000689-ACARACTERISTIQUES CERTIFIEES:CESI certifiéEfficacité énergétique

FICHE INFORMATIVE La marque NF garantit la qualité de cette article suivant les normes françaises et Règles de certification de l'application NF Chauffe-eau solaires individuels

NF 441 03/12© Droits d'auteur Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. Sous réserve de modifications. 21/08/12
