MODE D'EMPLOI ORS 9970HD OPTEX

Notice d'utilisation

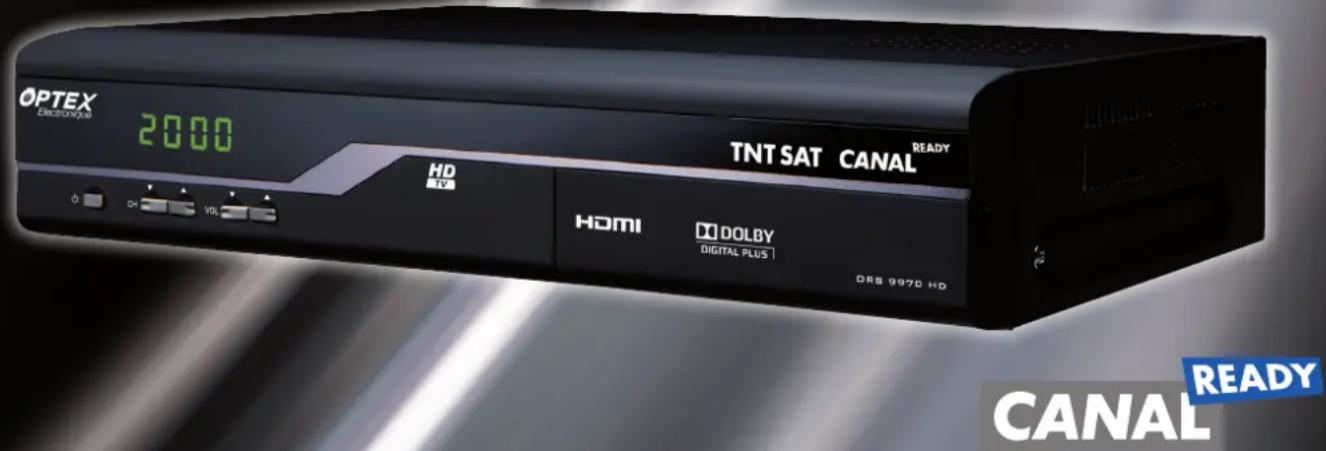

ORS 9970-HD

Terminal Satellite Numérique HAUTE DEFINITION avec lecteur de carte TNTSAT

OPTEX

Electronique

Réf : 709970

ORS9970-HD CANAL READY-30/12/10

SOMMAIRE

A.GARANTIE. 3

B. BIEN COMMENCER 4

B.1.a) Sécurité 4
B.1.b) Précautions d'emploi 4
B.1.c) Réception satellite 4

B.2) Environment 5

B.2.a) L'emballage 5
B.2.b) Les piles et batteries 5
B.2.c) Le produit 5

B.3) Caracteristiques techniques 5
B.4) Au déballage de votre terminal 5

C.DESCRIPTION 6

C.1) La face avant 6
C.2) La face arriere 6
C.3) La télécommande 7

D. SCHEMA DE Connexion DE VOTRE TERMINAL 8

E. 1ere INSTALLATION 10

F. MENU PRINCIPAL 12

I. EDITION DES CHAINES 12

I.1) Edition des chaines 12
1.2) Edition des chaînes favorites 14

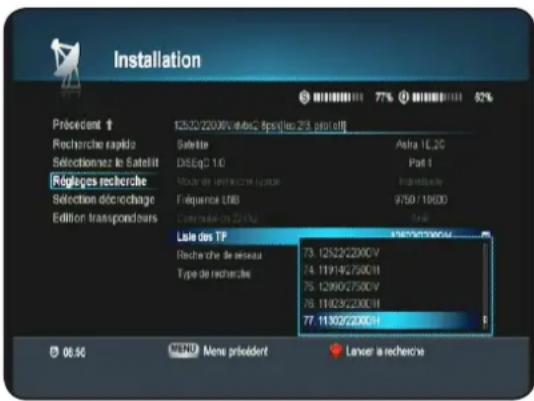

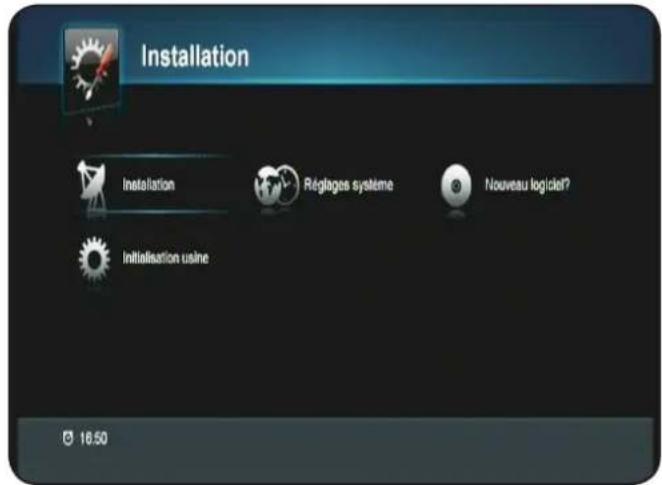

II. INSTALLATION 16

II.1) Installation 16

II.1.a) Recherche rapide 16

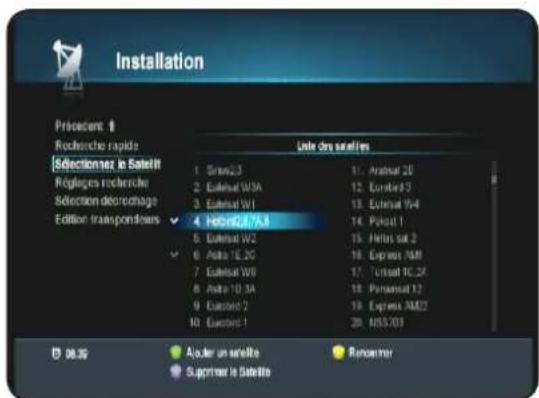

II.1.b) Sélectionnez le satellite 17
II.1.c) Reglages recherche 17
II.1.d) Sélection décrochage 19

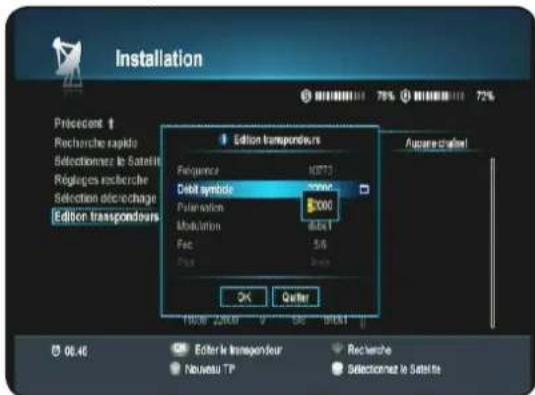

II.1.e) Edition transpondeurs 19

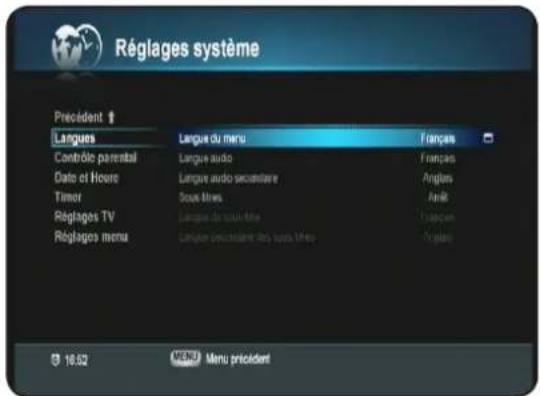

II.2) Reglages système 21

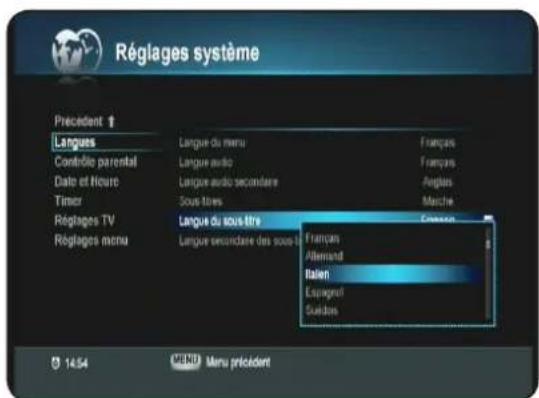

II.2.a) Langues 21

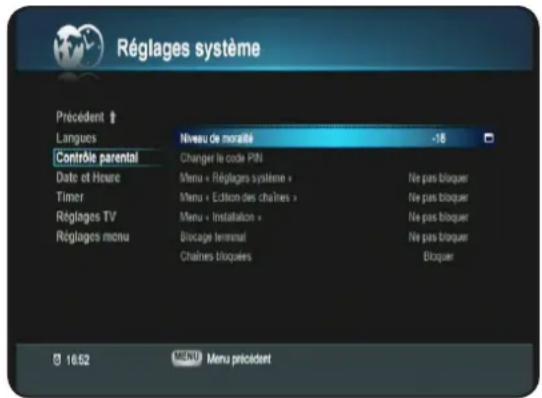

II.2.b) Contrôle parental 22
II.2.c) Date et Heure 23
II.2.d) Timer 23
II.2.e) Reglages TV 25

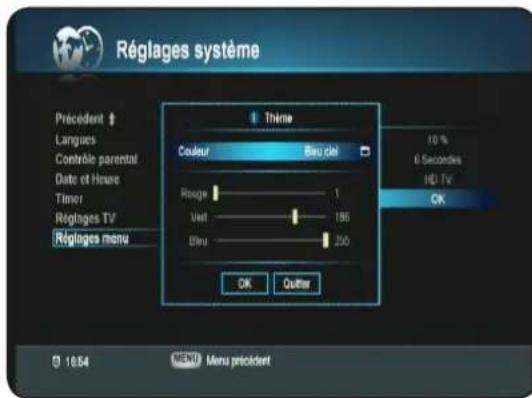

II.2.f) Regliages menu 26

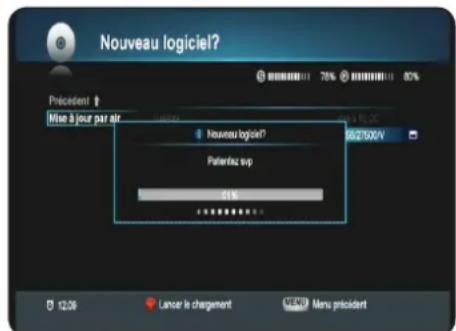

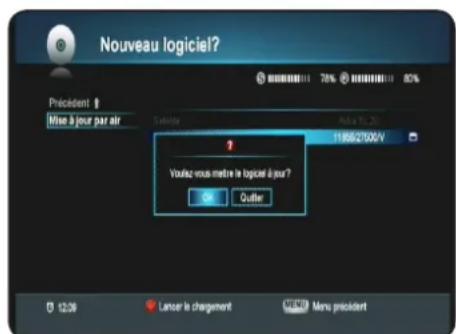

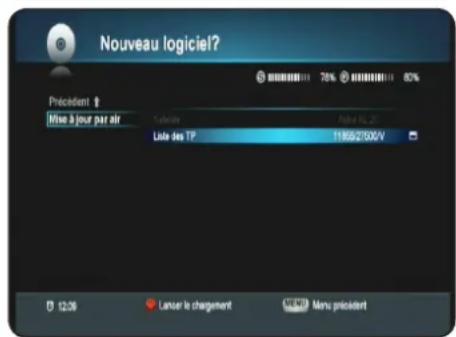

II.3) Nouveau logiciel? 27
II.4) Initialisation usine 28

III. CARTE 28

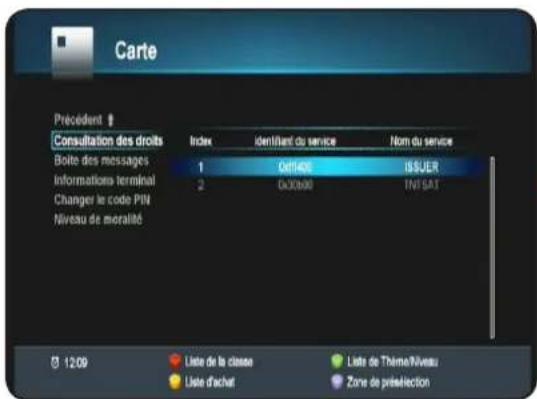

III.1) Consultations des droits 28
III.2) Boite des messages 28

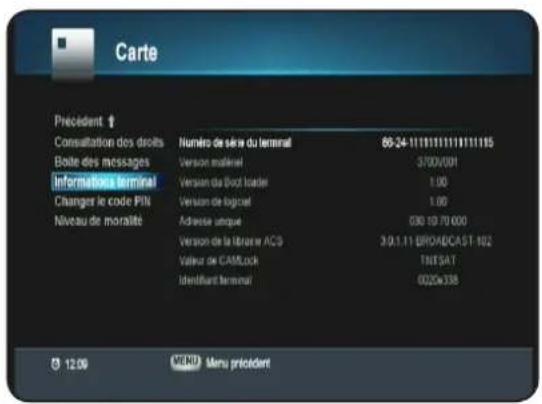

III.3) Informations du terminal 29
III.4)ChangerlecodePIN 29

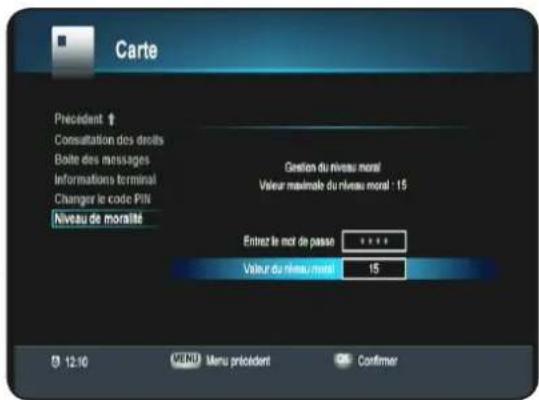

III.5) Niveau de moralité 29

IV. JEUX 30

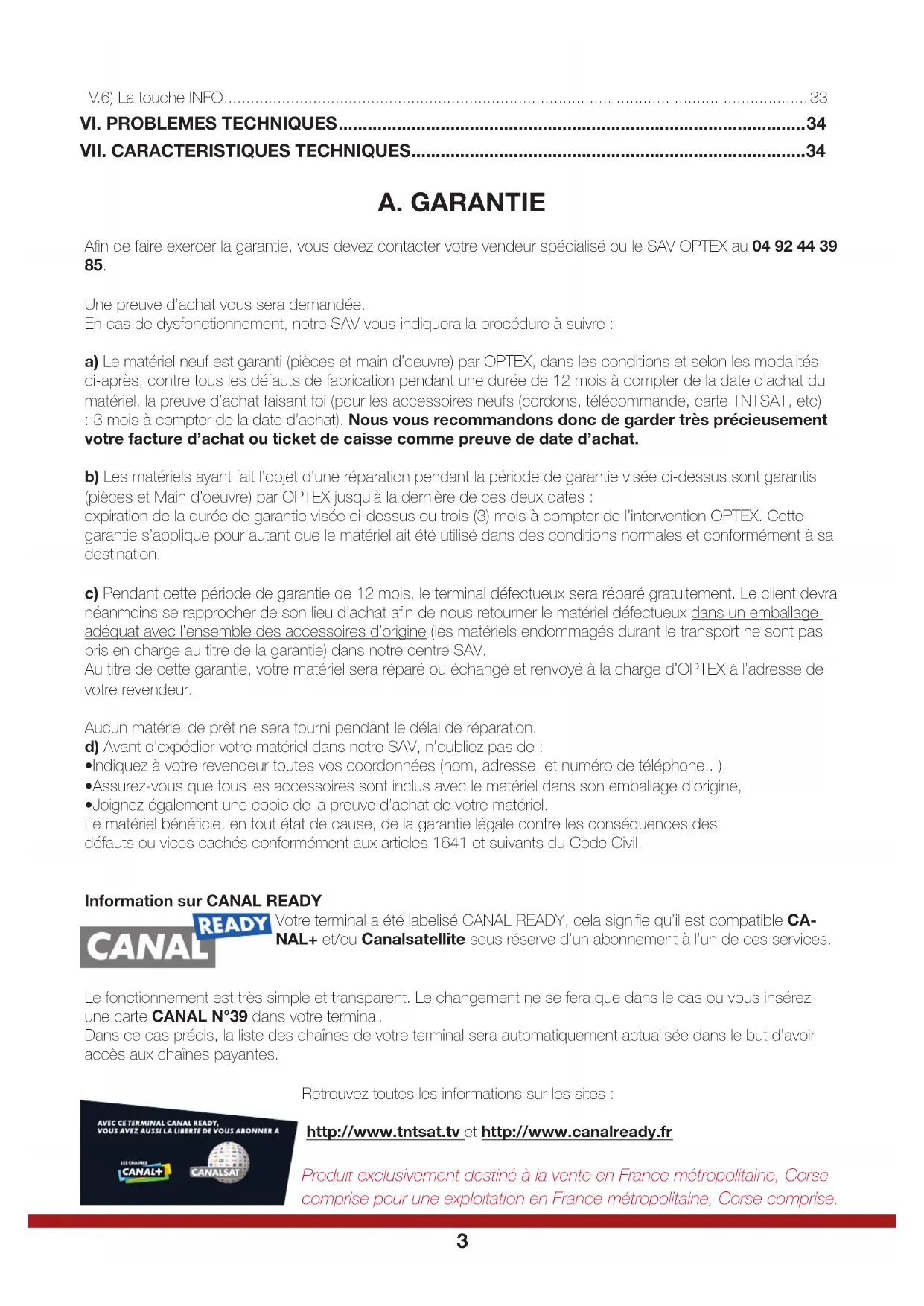

Afin de faire exercer la garantie, vous devez contacter votre vendeur spécialise ou le SAV OPTEX au 04 92 44 39 85.

Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, notre SAV vous indiquera la procedure à suivre :

a) Le matériel neuf est garanti (pièces et main d'oeuvre) par OPTEX, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, carte TNTSAT, etc) : 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement cette facture d'achat ou ticket de caisse comme preuve de date d'achat.
b) Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et Main d'oeuvre) par OPTEX jusqu'à la的最后一 minute de ces deux dates : expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention OPTEX. Cette garantie s'applique pour autant que le matériel ait esté utilisé dans des conditions normales et conformément à sa destination.
c) Pendant cette période de garantie de 12 mois, le terminal defectueux sera réparé gratuitem. Le client devra néanmoins se rapprocher de son lieu d'achat afin de nous returner le matériel defctueux dans un emballage adequat avec l'ensemble des accessoires d'origine (les matériels endommages durant le transport ne sont pas pris en charge au titre de la garantie) dans notre centre SAV.

Au titre de cette garantie,Vote matériel sera réparé ou échangé et renvoyé à la charge d'OPTEX à l'adresse de voiture revendeur.

Aucun matériel de prét ne sera fourni pendant le dél de réparation.

d) Avant d'expédier votre matériel dans notre SAV, n'oubliez pas de :
- Indiquez à votre revendeur toutes vos coordonnées (nom, adresse, et numéro de téléphone...),
Assurez-vous que tous les accessoires sont inclus avec le matériel dans son emballage d'origine,
- Joignez également une copie de la preuve d'achat de votre matériel.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des defaults ou vices cachés conformément aux articles 1641 et suivants du Code Civil.

Information sur CANAL READY

Votre terminal a ete labelise CANAL READY, cela signifie qu'il est compatible CA-NAL+ et/ou Canalsatellite sous reserve d'un abonnement à l'un de ces services.

Le fonctionnement est très simple et transparent. Le changement ne se fera que dans le cas ou vous insérez une carte CANAL N°39 dans votre terminal.

Dans ce cas précis, la liste des chaînes de votre terminal sera automatiquement actualisée dans le but d'avoir accès aux chaînes payantes.

Retrovnez toutes les informations sur les sites :

http://www.tntsat.tv et http://www.canalready.fr

Produit exclusivement destiné à la vente en France métropolitaire, Corse comprise pour une exploitation en France métropolitaire, Corse comprise.

B. BIEN COMMENCER

B.1) Consignes générale

B.1.a) Sécurité

L'utilisation du terminal de réception est sujette à des règles de sécurité visant à protégger les utilisateurs et leur environnement. Par ailleurs, si vous voulez que votre terminal de réception vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire :

• de l'installer à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrémement chaudes ou froides. Placez le terminal de réception et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximé du termina! de réception. En cas d'orage, il est conseillé desterolir la prise d'antenne et la mise d'alimentation. Meme si le terminal de réception et le télévisueur sont débranchés, ils peuvent être endommages par la foudre.
• de placer le terminal de réception dans un endroit sec et aéré.
• de le protégé de l'humidité : mettez le terminal de réception à l'abri de la pluie, de l'humidité et de la poussière. Ne place pas de plantes à proximé dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide penètre dans le terminal de réception ou le bloc secteur, débranchez les par la prise secteur et prévenez votre revendeur.
• d'éviter les chocs violents : n'utilisez jamais le terminal de réception s'il est endommagé.

Placez toujoursVote terminal de reception sur une surface plane ou il ne risque pas d'être soumis à de fortes secousses. N'ouvre jamais le terminal de reception ! Il existe un risque de chocolélectrique. Toute intervention eventuelle doit être effectuee par un personnel qualifié.

Raccordez le terminal sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, la prise secteur sert de dispositif de sectionnement de l'alimentation 230V. Elle doit être aisément accessible.

• de débrancher le terminal de réception par la prise secteur avant mise en place ou modification des branchements aux autres appareils (Télévision, magnétoscope, lecteur de DVD...) ou bien toute opération de nettoyage du terminal de réception.
• de nettoyer le terminal de reception exclusivement à l'aide d'un chiffon doux légèrement humide. Ne jamais utilisier de détergents ou d'additifs chimiques.
• de ne rien poser sur le terminal de réception (ce qui nuirait à une bonne aération): Les fentes d'aération situées sur le boîtier protégent votre terminal de réception de la surchauffe.

Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le terminal de reception dans un compartment, veillez à laisser un espace d'au minimum 10 cm de chaque cote et de 20 cm à l'avant et à l'arriere du terminal de reception.

• de le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits enfants.
  Ne laissez donc pas la télécommande sans surveillance.

Marquage CE

OPTEX certifie que son terminal ORS 9970 est bien conforme à la norme EN60065 ainsi qu'aux directives européenne 2004/108/CE et 2006/95 CE..

B.1.b) Précautions d'emploi

Interférences : ne placez pas le terminal de réception à proximate d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Terminal et provoquer une perturbation de l'image et du son.

B.1.c) Réception satellite

Si vous installation est ancienne, votre antenn et vos cablages risquent de ne pas convenir a une reception et diffusion numerique de qualite. Nous vous conseillons de prendre contact avec un professionnel antenniste afin qu'il vous fasse un bilan.

B. BIEN COMMENCER

B.2) Environment

La preservation de I'environnement est une preoccupation essentielle d'OPTEX.

OPTEX a la volonté d'exploiter des installations respectuees de I'environnement et a choisi d'integrer la performance environnementale dans I'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

B.2.a) L'emballage

La presence du logo (point vert) signifie qu'une contribution est versée à un organisme national agréé, pour améliorer les infrastructures de récapération et de recyclage des emballages. Pour faciliter ce recyclage, veillez respecter les règles de tri mises en place localement pour ce type de déchets.

B.2.b) Les piles et batteries

Si vous produit contient des piles ou des batteries, ces dernières doivent etre déposées dans les points de collecte désignés.

B.2.c) Le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. A ce titre, la reglementation européen vous demande de procéder à sa collecte sélective :

• Dans les points de distribution en cas d'achat d'un équipement équivalent.
• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, you participate à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

B.3) Caracteristiques techniques

• 1 tuner satellite (1 entree 1 sortie en fiche «F»)
  1 sortie HDMI version 1.3
• 2 prises péritel (TV et magnétoscope)
• 1 sortie audio numérique S/PDIF (Optique)
• 3 fiches RCA (1 video et 2 audio)
• 1 interrupteur arrêt Marche/Amét
• Capacité de 2000 chaînes
• Décrochage régional pour sélectionnier votre FRANCE 3 régionale
• Affichage du menu en plusieurs langues
• Recherche automatique et manuelle des chaînes du satellite ASTRA
• Sous-titrage
• EPG (Guide Electronique des programmes)
• Verrouillage parental
• Possibilité de faire des listes favorites
• Fonction ZOOM

B.4) Au déballage de votre terminal

Vous trouverez：

Le terminal numérique satellite haute définition avec lecteur de carte TNTSAT
- Ce manuel d'utilisation
-1 cordon HDMI (1,5m)
- La télécommande
- 2 piles 1,5V
- 1 carte TNTSAT valable pour une durée de 4 ans

C.DESCRIPTION

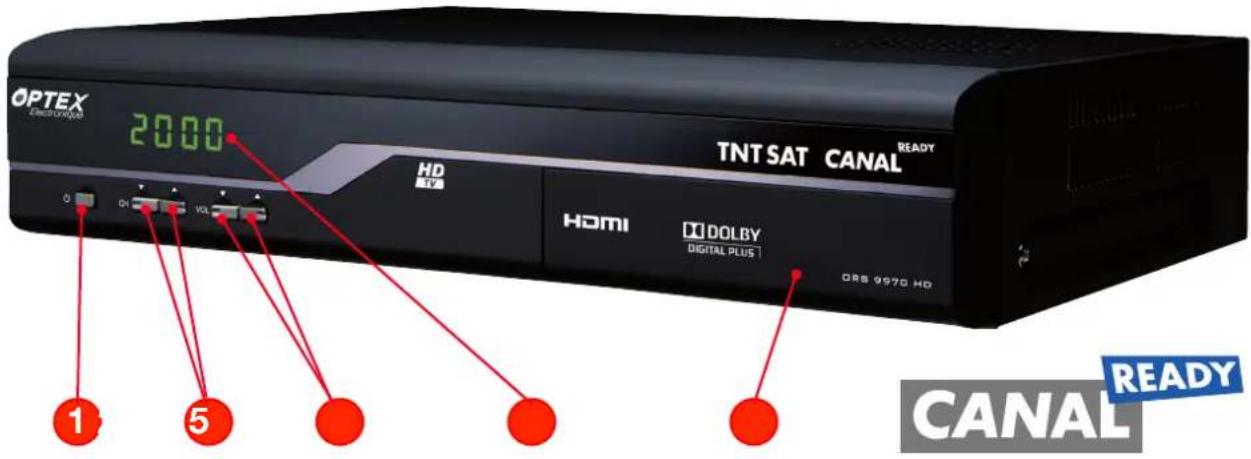

C.1) La face avant

1. POWER : Permet d'allumer ou de mettre en veille votre terminal.
2. CH▼▲: Permet de changer les chaînes de votre terminal sans la télécommande.
3. VOL: Permet de changer le volume de votre terminal sans la télécommande.
4. Afficheur qui vous indique le N° de la chaine sélectionnée.
5. Entrée prévue pour la carte à puce TNTSAT. (A insérer la puce vers le bas)

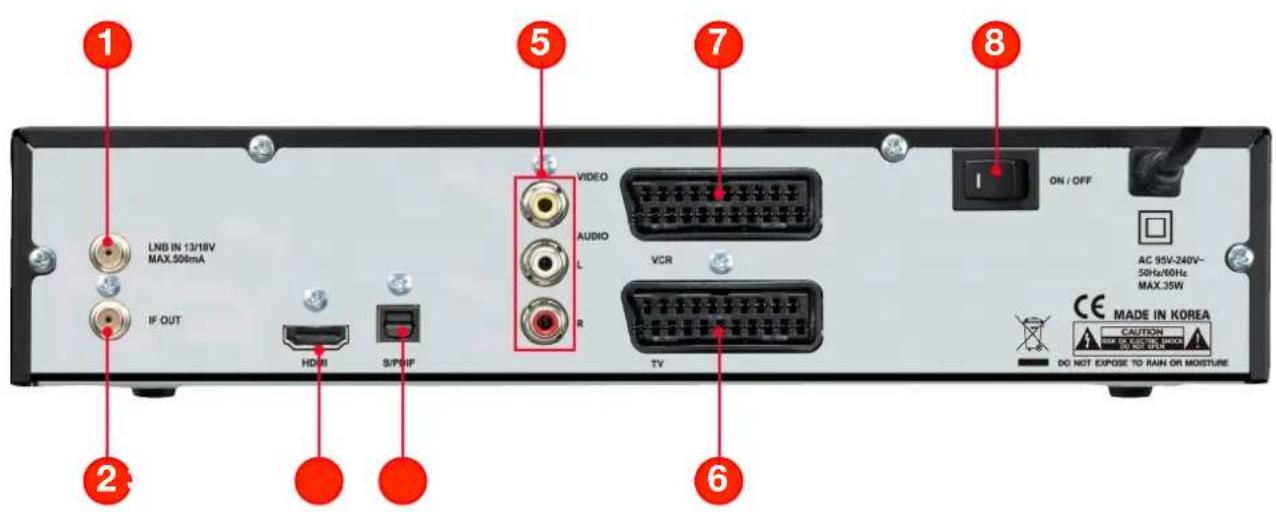

C.2) La face arrête

1. Entrée LNB IN : Entrée du cable coaxial provenant de votre parabole.
2. Sortie IF OUT : Sortie du cable coaxial pour alimenter un démodulatoranalogique.
3. HDMI : Sortie HDMI version 1.3. Connectez le cable foumit de votre terminal à votre téléviseur.
4. S/PDIF : Sortie audio numérique optique. Connectez un cordon optique à votre amplificateur possédant une sortie audio numérique optique.
   5.VIDEO.AUDIO:Sortie videoe et audio en fiche RCA.
5. TV: Connectez un cable péritel de cette prise jusqu'à votre téléviseur.
6. VCR: Connectez un cable péritel de cette prise à votre magnétoscope.
7. ON/OFF: Interrupteur MARCHE/ARRET de votre terminal, Il permet de le couper du secteur.

C.DESCRIPTION

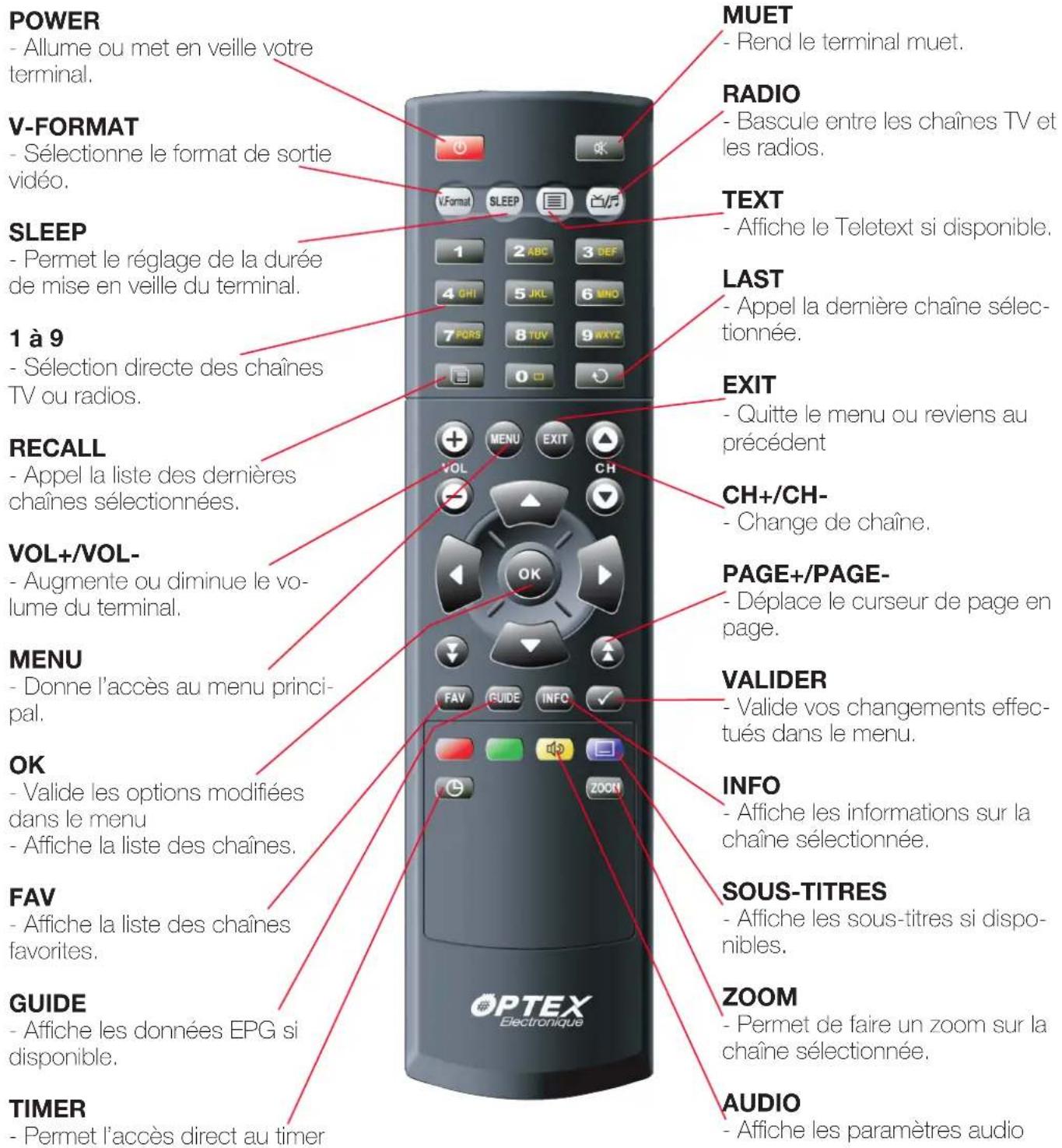

C.3) La télécommande

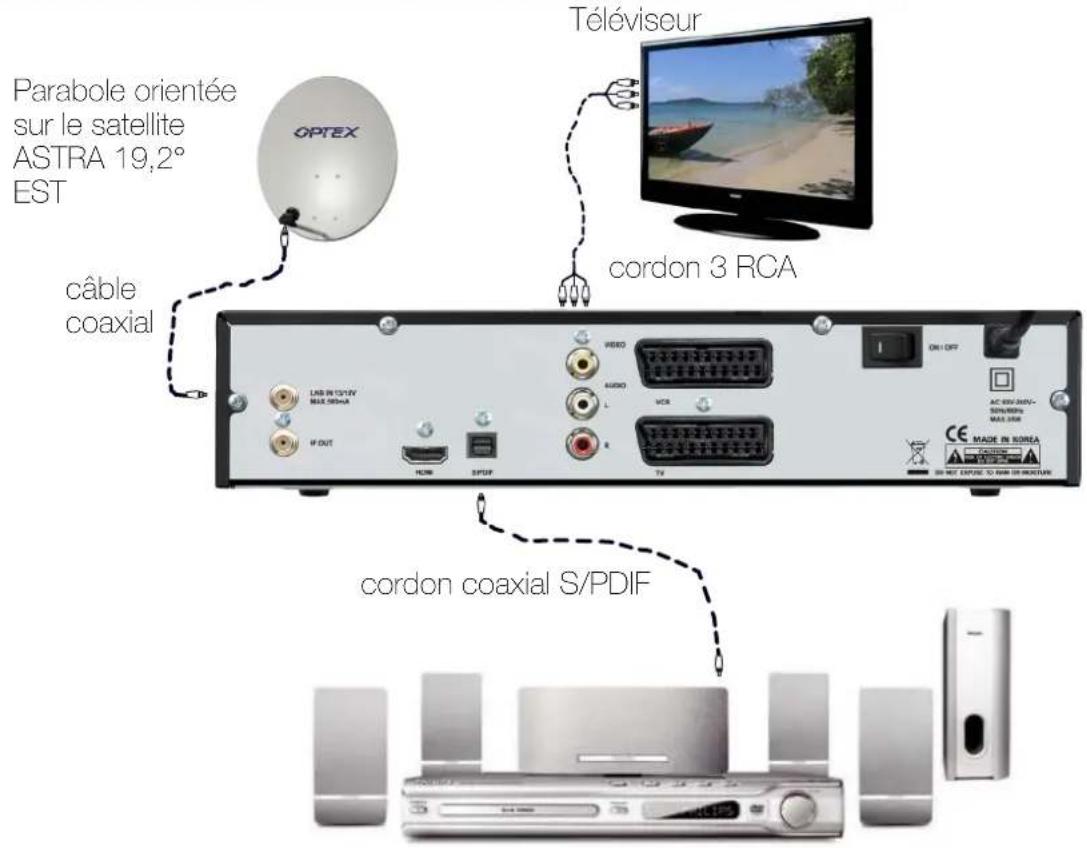

D. SCHEMA DE Connexion DE VOTRE TERMINAL

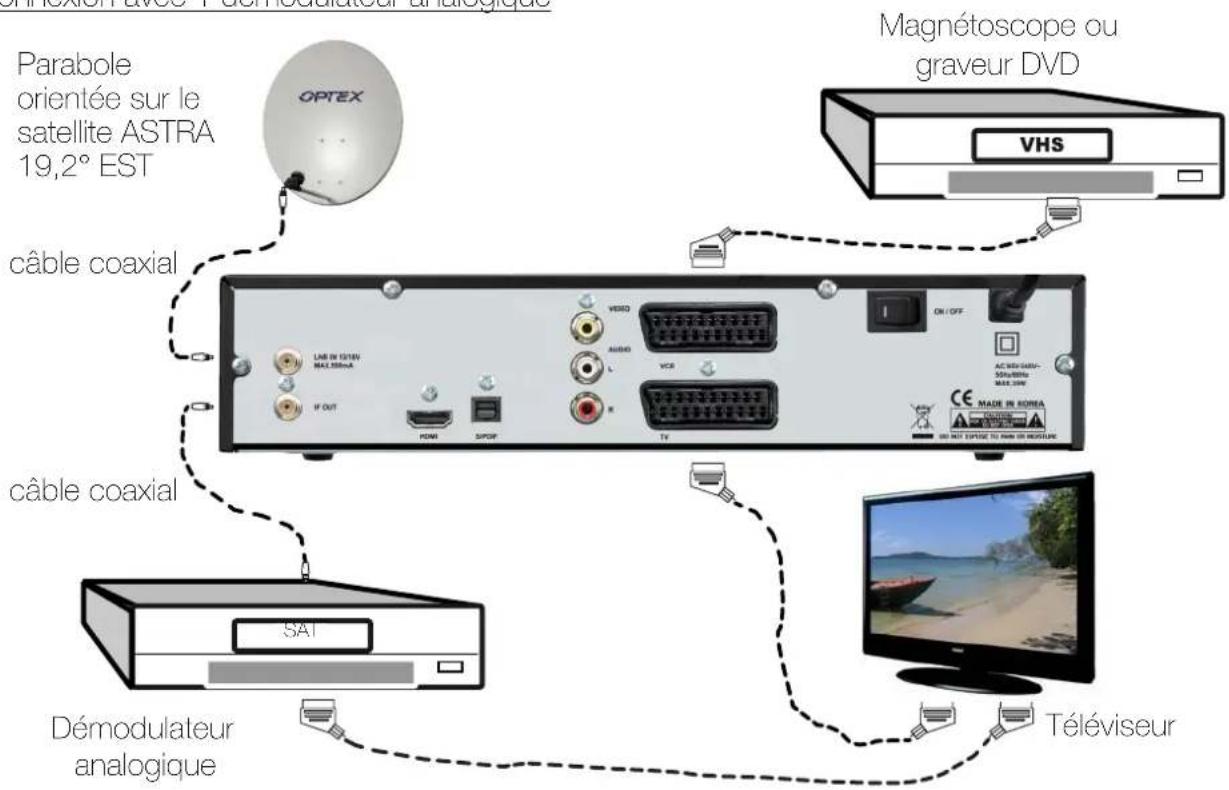

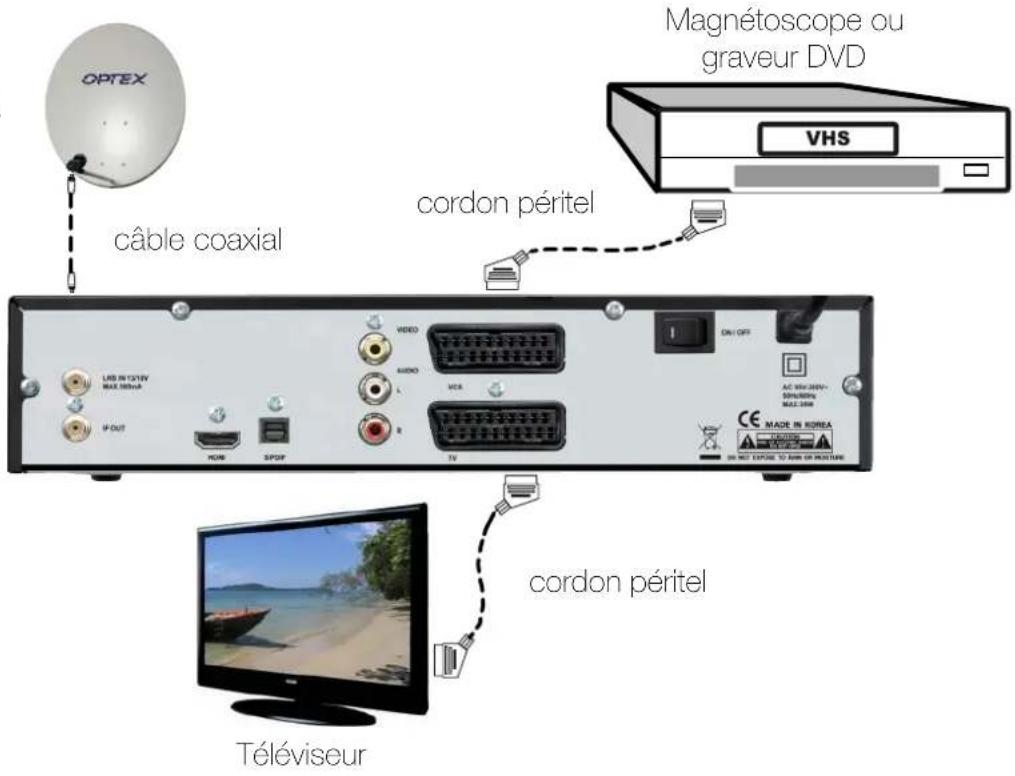

CONNEXION PARTIE CABLE COAXIAL et CORDON PERITEL

Connexion avec apparéil enregistrur (Magnétoscope ougraveur DVD)

Parabole orientée sur le satellite ASTRA 19,2° EST

Connexion avec 1 démodulateur analogique

Remarque importante : Lorsque vous enregistrez sur ce type de produit, il ne faut pas oublier de préciser sur l'appareil qui enregistre de bien selectionner la source AV ou EXT. (Pour enregistrer le signal provenant de la prise péritel et non le tuner même de l'appareil).

D. SCHEMA DE Connexion DE VOTRE TERMINAL

CONNEXION PARTIE CORDON RCA (VIDEO, AUDIO) et S/PDIF

Chaine HIFI ou Amplificateur S/PDIF

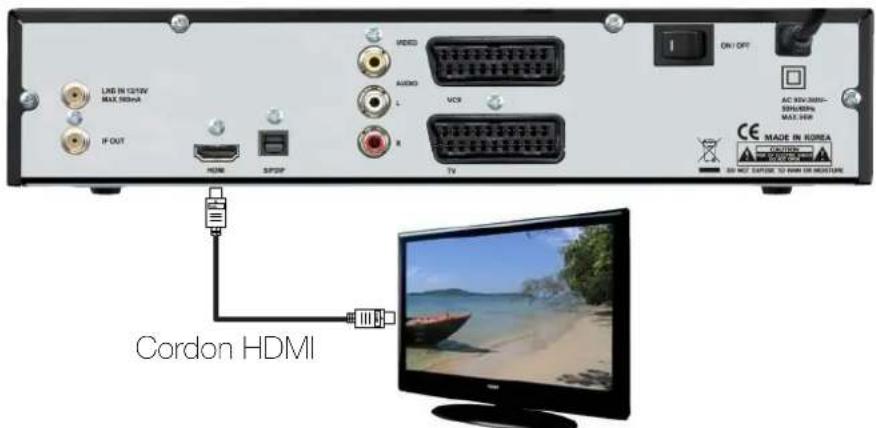

CONNEXION PARTIE HDMI

Pour bénéficier de la qualité haute définition de votre terminal, connectez le cordon HDMI fournit de votre terminal à votre téléviseur comme sur le schéma ci-dessous :

Televiseur

Remarque importante : Lorsque vous enregistrez sur ce type de produit, il ne faut pas oublier de préciser sur l'appareil qui enregistre de bien selectionner la source AV ou EXT. (Pour enregistrer la prise péritel et non le tuner même de l'appareil).

En revanche, lorsque vous enregistrez les chaînes hertziennes analogiques,

il faut préciser le numero de la chaine. (Pour TF1, N°1...)

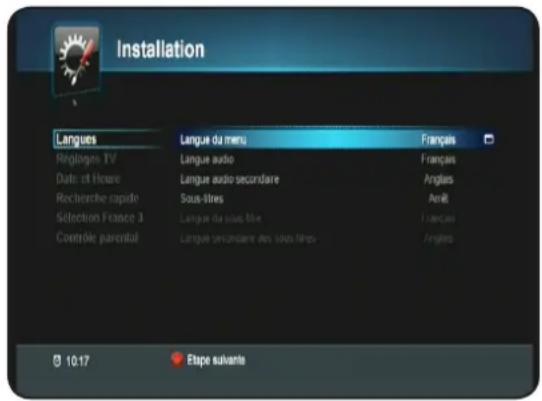

E. 1ère INSTALLATION

Ce menu a pour but de vous guidez durant le 1er démarrage de votre terminal. Suivez les différentes étapes décrites ci-dessous :

1) C'est le 1er écran qui s'affichera sur votre terminal. Vous pouvez régler sur cet écran différents paramètres comme la langue, l'audio et les sous-titres...

Utilisez les touches pour changer de paramètres et les touches pour modifier les différentes valeurs.

Lorsque vos réglages sont terminés, appuyez sur la touche ROUGE pour passer à l' étape suivante.

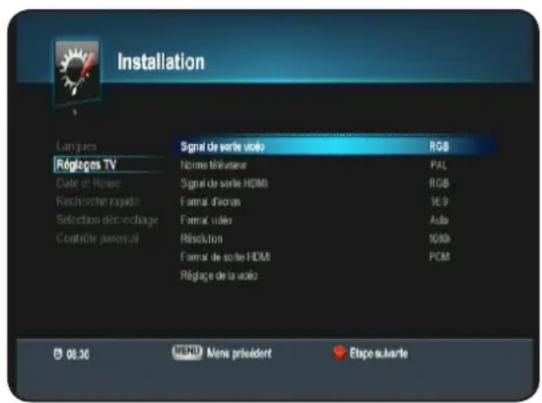

2) Ce 2ème écran permet de régler la partie Réglages TV. Utilisez les touches ▼▲ pour changer de paramétres et les touches ▲▶ pour modifier les différentes valeurs.

Lorsque vos réglages sont terminés, appuyez sur la touche ROUGE pour passer à l' étape suivante ou appuyez sur la touche MENU pour revenir au menu précédent.

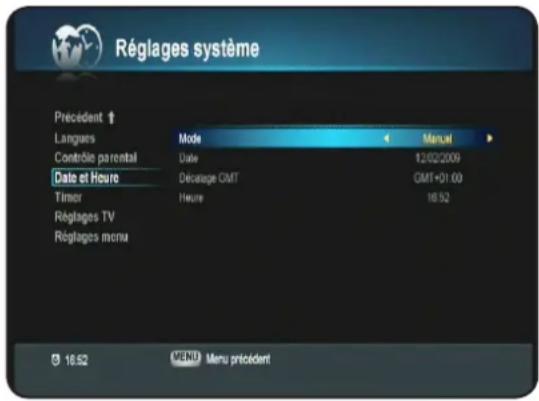

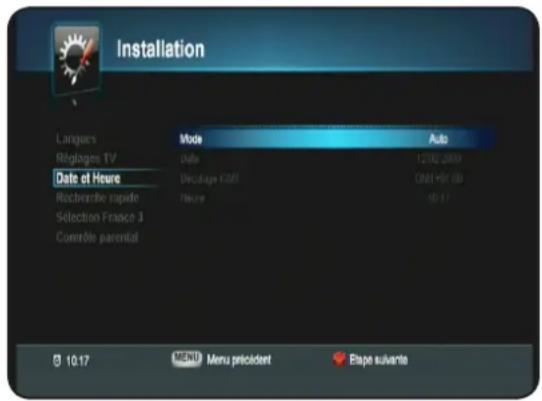

3) Ce 3ème écran permet de régler l'heure de votre terminal. Lorsque vos réglages sont terminés, appuyez sur la touche ROUGE pour passer à l'étape suivante ou appuyez sur la touche MENU pour revenir au menu précédent.

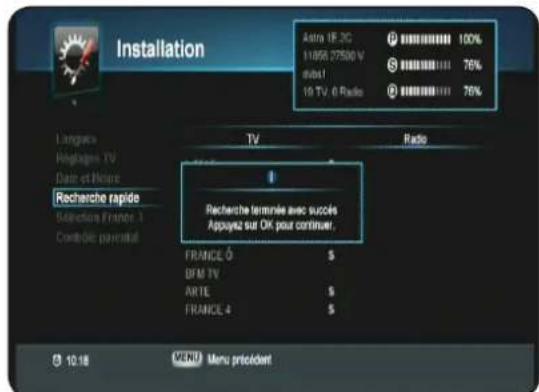

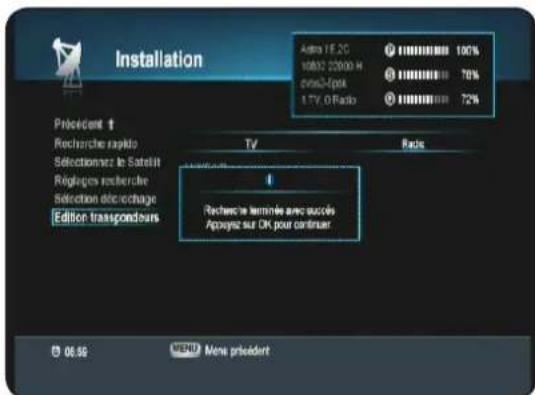

4) Il est imperatif que votre parabole soit orientée sur le satellite ASTRA 19,2^ EST pour effectuer la 1ere recherche. Dans le cas où votre parabole est orientée sur un autre satellite, tourner la doucement jusqu'à ce que la barre nommée Q (Qualité) soit supérieur à 70% .

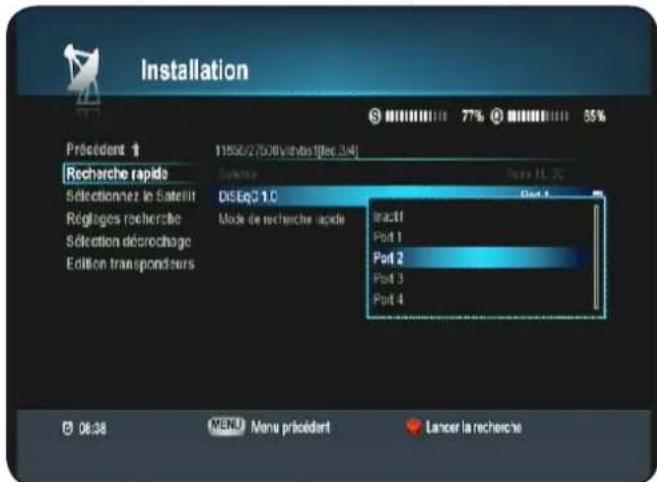

DiSEqC 1.0 : Permet de sélectionnez le DiSEqC en fonction de votre installation.

Mode de recherche rapide : Permet de selectionnez vous type d'installation. Vous aurez lechioix entre Individuelle ou collective. Si les réglages par défaut qui apparaissent dans cette fenêtre sont corrects, il ne vous reste plus qu'a appuyer sur la touche ROUGE pour lancer la recherche des chaînes. Simon effectuer les réglages de votrechioix en appuyant sur la touche OK pour afficher la liste d'options, les touches

▼▲ pour faire votre sélection et validez avec la touche OK.

Lorsque la recherche des chaînes de la TNT disponibles par satellite avec TNTSAT est terminée, appuyez sur la touche EXIT pour memoriser les chaînes réceptionnées.

E. 1ère INSTALLATION

Le terminal aura alors recherche la totalité des chaînes de la TNT disponibles par satellite avec TNTSAT.

Il ne vous reste plus qu'à appuyer sur la touche OK pour mémoriser les changements.

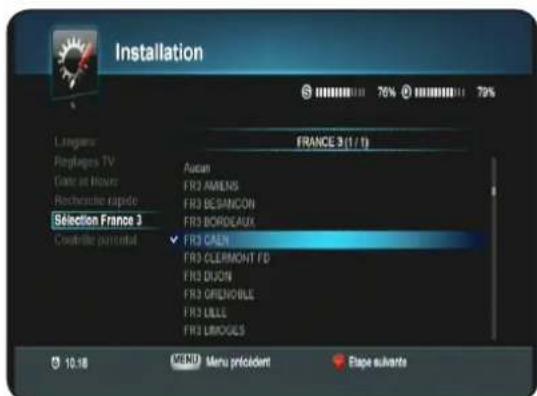

5) Sélection de FRANCE 3 régionale

Après la mémorisation des chaînes, il vous faut désir la chaîne FRANCE 3 régionale avec les touches ▼ et validez avec la touche OK.

Rassurez-vous, ce réglage n'est pas définitif! Vous pourrez y acceder et changer à tout moment au travers du menu de votre terminal. (Voir dans la notice)

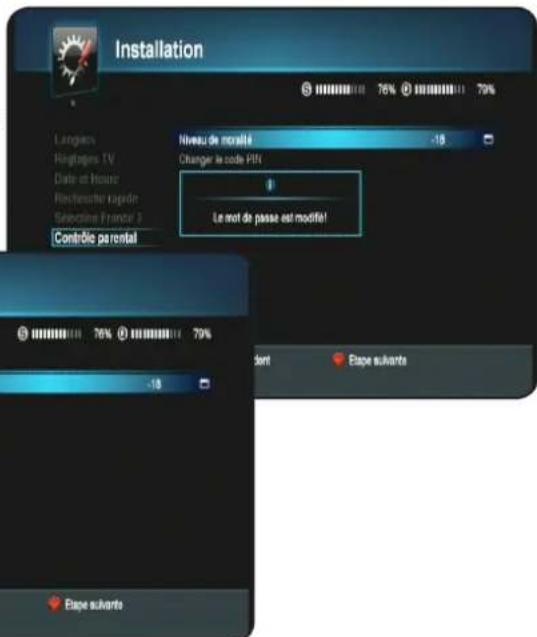

6) Choix du niveau de moralité

Il vous faudra tout d'abord indiquer le mot de passer désiré puis le confirmer avec les touches numérique de votre télécommande. Le mot de passer «0000» étant interdit.

Cette dernière étape permet le réglage du niveau de moralité de votre terminal.

Cette fonction permet de bloquer des programmes d'un niveau de moralité qui varie de -10 à -18 ans.

Utilisez pour cela les touches «▶ pour selectionner l'option de votrechoix.

Vous pourrez alors avoir acces à l'offre de service TNTSAT.

F. MENU PRINCIPAL

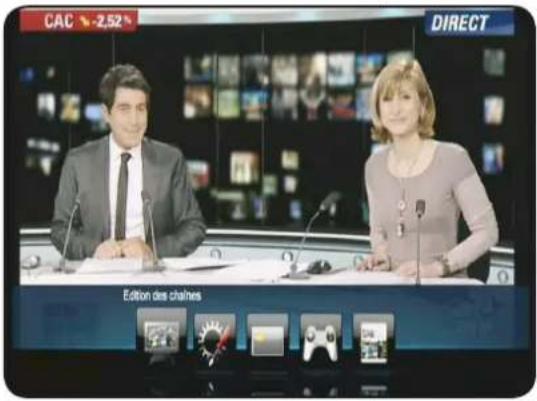

Le menu du terminal se compose de 5 sous-menus :

I. Edition des chaînes
II. Installation
III. Carte
IV. Jeux
V. Guide des programmes

Dans l'ensemble du menu, la touche OK vous permettra

deVerifier vos sélections, les touches vous permettront de naviguer sur les différents paramétres et les touches de les modifier. Les touches EXIT ou MENU permettent de revenir au menu précédent ou de sortir complètement du menu.

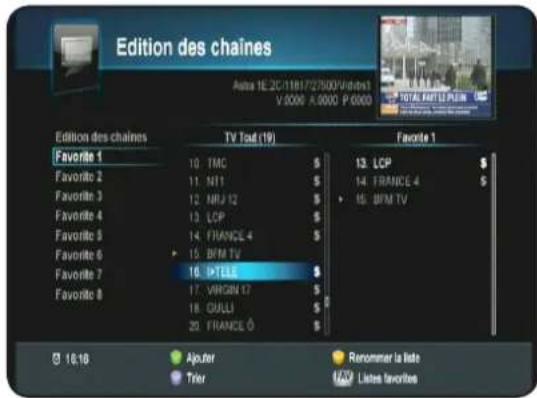

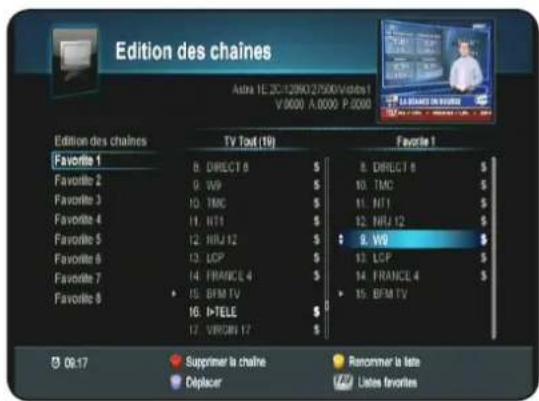

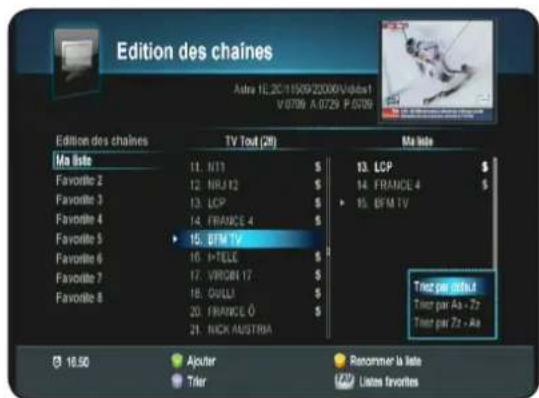

I. EDITION DES CHAINES

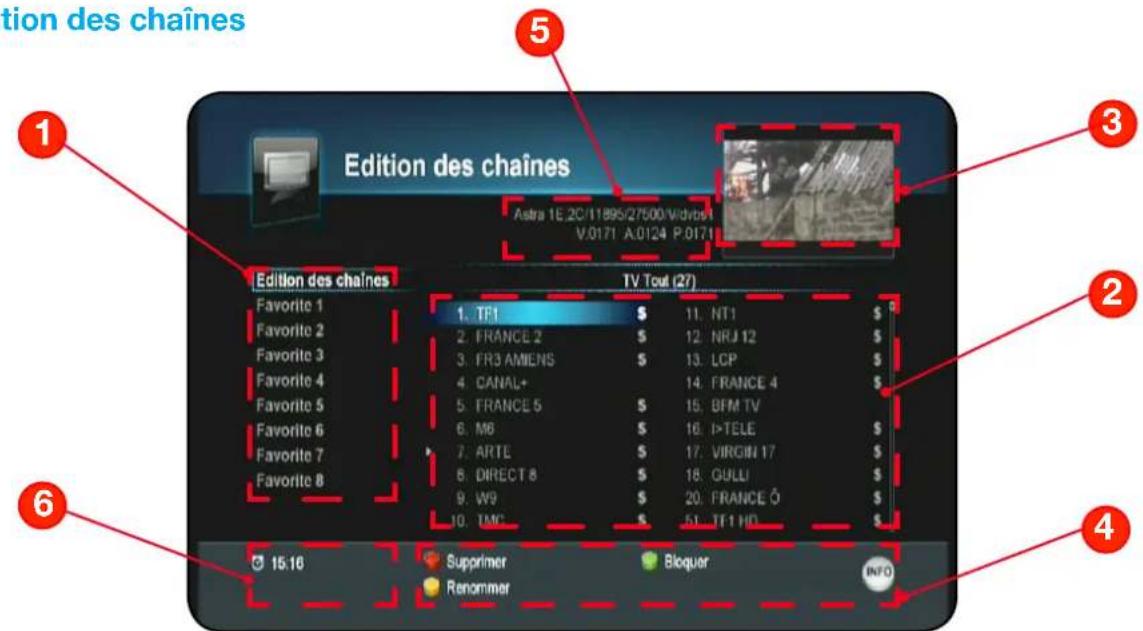

I.1) Edition des chaînes

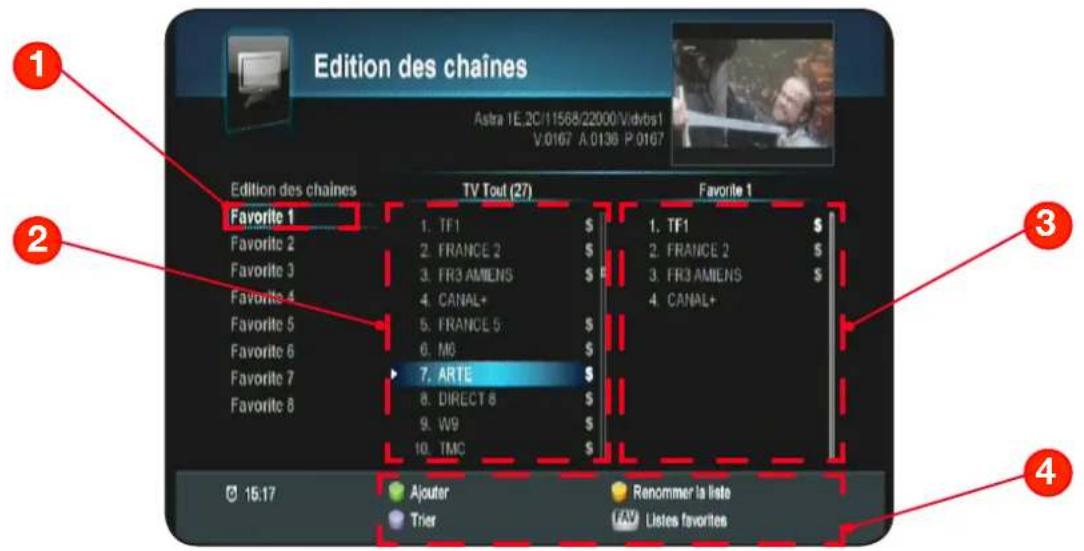

1. Listes favorites. Utilize les touches
2. Listes des chaînes. Utilisez les touches ▼▲.
3. Ecran d'affichage de l'image pour la chaîne Sélectionnée.

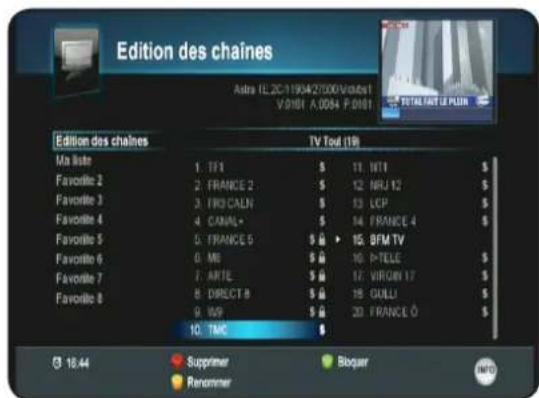

4. Fonctions disponibles. Utilisez les touches de couleur pour changer de fonction.

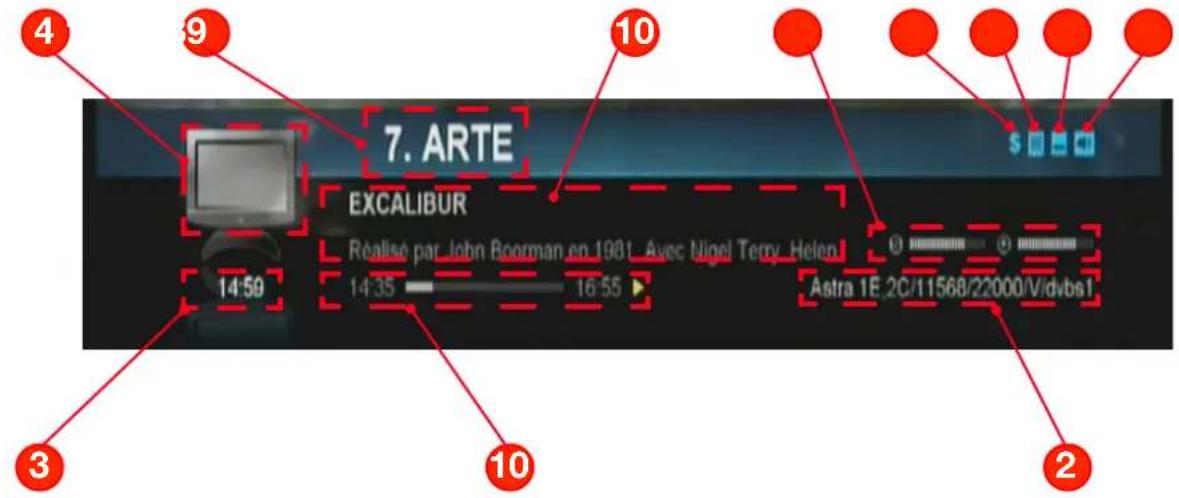

5. Information sur la fréquence de la chaîne sélectionnée.
6. L'heure actuelle

Dans ce menu, vous pourrez effectuer diverse opérations sur la liste des chaînes comme : Supprimer, Renommer ou verrouiller une chaîne.

Les touches ci-contre ont pour fonctions :

• Touche ROUGE (Supprimer) : Permet de supprimer la/les chaînes qui auront été sélectionné dans la liste.
• Touche VERTE (Bloquer) : Permet de bloquer la/les chaînes que vous aurez scélectionné.
• Touche JAUNE (Renommer) : Permet de renomer la chaine selectionnée.
• Touche INFO (Trier) : Permet d'afficher les options de tri des chaînes.

I. EDITION DES CHAINES

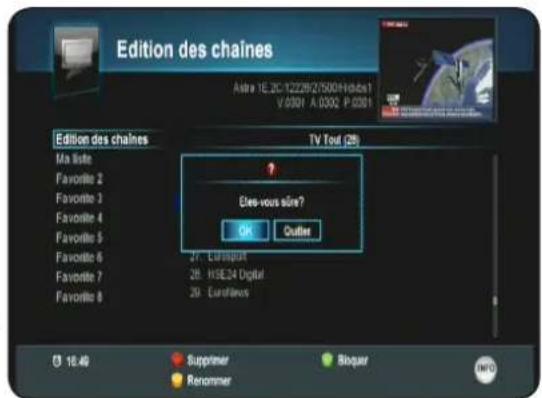

a) Supprimer 1 chaine

Cette fonction permet de supprimer la/les chaînes que vous aurez sélectionné dans la liste totale.

Pour cela, placez votre curseur sur la chaine que vous désirez supprimer avec les touches puis appuyez sur la touche ROUGE de votre télécommande.

Il ne vous reste plus qu'a valider le message de confirmation qui s'affiche à l'écran avec la touche OK.

Attention : Lorsque cette opération est validée, la chaine sera définitivement supprimée de la liste.

Dans le cas contraire, déplacez le curseur sur QITTER avec la touche et appuyez sur la touche OK. Aucune modification ne sera alors apportée à votre liste totale.

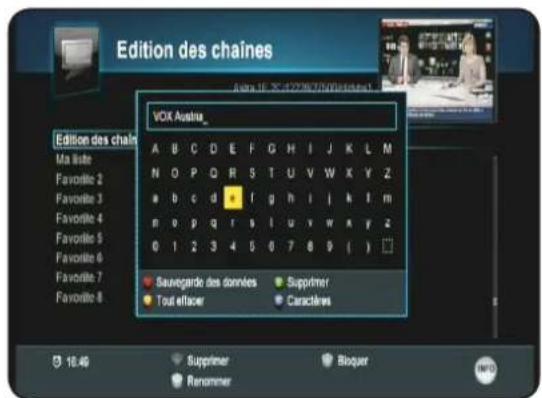

b) Renommer 1 chaine

Cette fonction permet de renomer la chaîne scélectionnée grâce à un tableau de caractères.

Pour cela, placez votre curseur sur la chaine que vous désirez renomer avec les touches puis appuyez sur la touche JAUNE de votre télécommande.

Vous pourrez voir appararitre un tableau de caractères, utilisez les touches ▼▲▲▶ pour déplacer le curseur et la touche OK pour valider les lettres sélectionnées.

La touche ROUGE permet de sauvegarder le nouveau nom de votre liste.

La touche VERTE permet de supprimer 1 caractère de la droite vers la gauche. La touche JAUNE permet de supprimer l'intégrality du nom de la chaîne.

La touche BLEUEpermet de changere de caractetes.

1 fois validé, vous pourez constater que le nom de la liste a bien ete modifie.

c) Bloquer 1 chaine

Cette fonction permet de bloquer la/les chaînes seLECTIONnées.

Pour cela, placez votre curseur sur la chaine que vous désirez bloquer avec les touches puis appuyez sur la touche VERTE de votre télécommande.

Vous pourrez voir apparaitre un logo sur la droite du nom de la chaine.

Pour déverrouiller 1 chaine, il suffit de placer votre curseur sur la chaine que vous désirez débloquer avec les touches ▼▲ puis appuyez sur la touche VERTE de votre télécommande. Le logo disparaître.

Remarque: Les chaînes scélectionnées comme bloquées ne le seront définitivement qu'à partir du moment où dans le menu

Réglages système/Contrôle parental, le paramètre Bloquer les chaînes est actif.

I. EDITION DES CHAINES

I.2) Edition des chaînes favorites

Ce menu est séparé en 3 parties :

1. La liste favoritesie selectionnée
2. La liste totale des chaînes
3. La liste des chaînes favorites
4. Les touches de fonction. (Partie basse de l'écran)

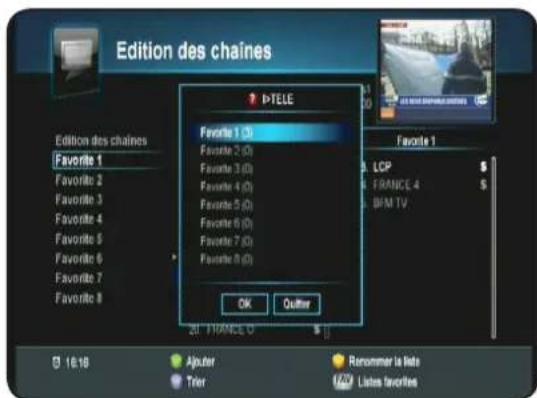

a) Ajouter 1 chaine

Cette fonction permet d'ajouter la/les chaînes scélectionnées dans la liste favorites de votrechoix.

Selectionnez tout d'abord la liste favorites désirée avec les touches ▼▲ puis validez avec la touche OK.

Déplacez ensuite le curseur dans la liste totale des chaînes afin de sélectionner les différentes chaînes à ajouter puis appuyez sur la touche VERTE. Vous pourrez constater que la chaine sera copiee sur la partie droite de l'écran dans la liste favoriteslectionnée.

Vous pouvez à tout moment changer de liste favorites en appuyant sur la touche FAV de votre télécom- mande.

8 listes favorites sont disponibles au total.

Vous pouze également retiree une chaine favorite. Pour cela deplacez vous curseur sur la partie droite de I'ecran (Dans la liste favorites) avec la touche puis selectionnez la chaine à retarder avec les touches et validez avec la touche ROUGE.

PS : La chaîne sera supprimée uniquement de la liste favorite.

I. EDITION DES CHAINES

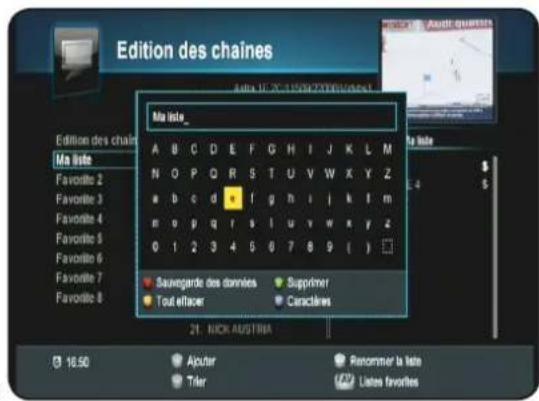

b) Renommer la liste

Cette fonction permet de renomer vos listedes favorites jusqu'à que de garder comme nom FAVORITE1....

Selectionnez tout d'abord la liste favorites désirée avec les touches puis validez avec la touche OK.

Appuyez ensuite sur la touche JAUNE, vous pourrez voir apparaitre un tableau de caractères pour renomer votre liste.

Utilisez les touches ▼▲ ▲▷ pour déplacer le curseur et la touche OK pour valider les lettres sélectionnées.

La touche ROUGE permet de sauvegarder le nouveau nom de votre liste.

La touche VERTE permet de supprimer 1 caractère de la droite vers la gauche.

La touche JAUNE permet de supprimer l'intégralité du nom de la chaine.

La touche BLEUEpermet de changer de caractères.

1 fois validé, vous pourrait restatier que le nom de la liste a bien ete modifie.

c) Tri des chaînes

Cette option vous permet de trier la liste totale des chaînes. Pour cela, appuyez sur la touche BLEUE puis Sélectionnez l'option de votre choix et validez avec la touche OK.

• Trier par défaut : Restaure la liste telles qu'elle était avant le tri.
• Trier de A-Z : Effectue un tri par ordre alphétique de A-Z
• Trier de Z-A : Effectuer un tri ordre alphabétique de Z-A.

d) Déplacer la chaine

Voussouspoucezeguallydansctteleistefavorite,deplacere leschines commeyoulsentendez.Pourcela,placezvotrecurseur danslaistefavorite,selectionnezla chainequevusdésirezdeplacepuisappuyezsur la toucheBLEUE.
Vous pourrezvoirapparaitre2petitesfleches surla gauche du nom de chaine.Déplacezalsrachainl'endroitdisire avecles touches▼▲puisvalidezla positionavecla touche

BLEUE

Procedez de la même maniere pour toutes les autres chaînes à déplacer.

II. INSTALLATION

Le menu INSTALLATION du terminal est constitué de 4 principaux sous-menus. Vous pourrez réaliser les différents réglages de votrechioix. La sélection du menu s'effectue avec les touches «▶▲▼ et la

touche OK pour valider.

1. Installation
2. Réglages système

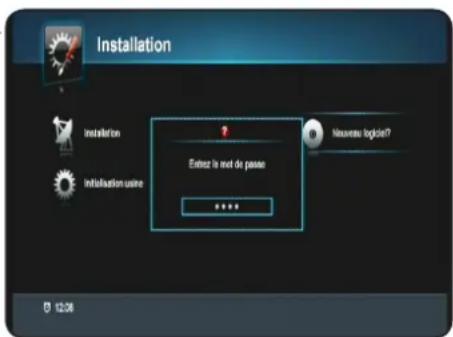

3. Nouveau logiciel?

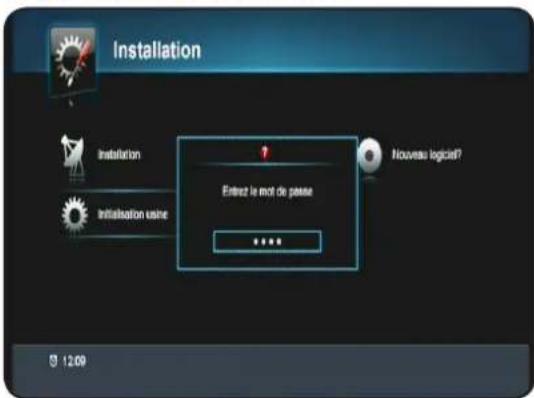

4. Initialisation use

II.1) Installation

C'est dans ce menu que vous pourrez effectuer tous les réglages liés à la recherche des chaînes, mise à jour logiciel, initialisation usine.... Ce menu est divisé est 5 sous-menus qui sont les suivants :

a. Recherche rapide
b. Sélectionnez le satellite
c. Reglages recherche
d. Sélection décrochage
e. Edition transpondeurs

II.1.a) Recherche rapide

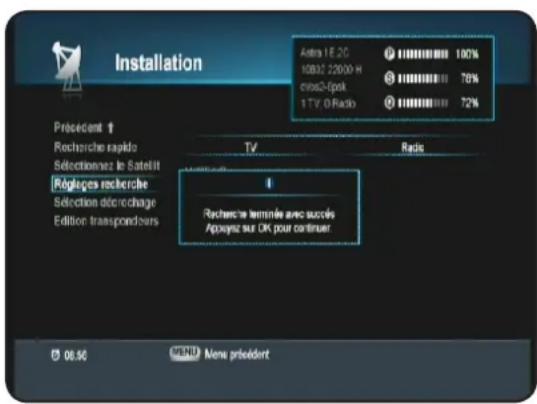

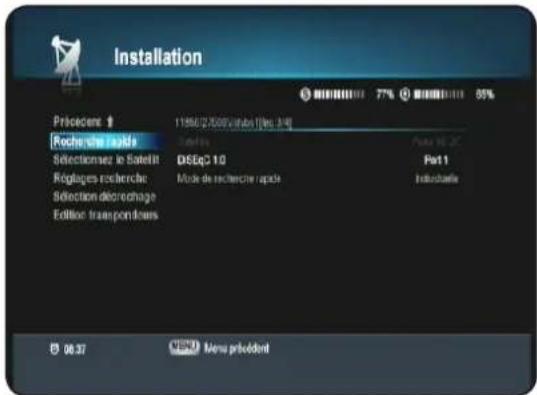

Ce menu vous permet d'effectuer une recherche automatique des chaînes de la TNT disponibles par satellite avec TNTSAT. Si votre parabole n'est pas orientée sur ce satellite, déplacez-la doucement jusqu'à ce que la barre nommée Q (Qualité de réception) soit supérieure à 50%.

II. INSTALLATION

Satellite: Ce paramètre est grise sur le satellite ASTRA 19,2° EST. Vous ne pouvez donc pas changer ce paramètre car la réception des chaînes de la TNT disponibles par satellite avec TNTSAT est effecuée sur ce satellite uniquement.

DiSEqC 1.0: Ce paramètre permet de régler la commutation DiSEqC de votre installation. Vous pouvez en réglient ce paramètre commuter une parabole équipée d'une tête MONOBLOC ou d'un commutateur DiSEqC avec 2 têtes simples. Il suffit de sélectionner le N° de port correspondant à votre installation. Appuyez sur la touche OK pour afficher la liste des options, utilisez les touches ▼▲ pour faire votre sélection et validez avec la touche OK.

Mode de recherche rapide : Permet de selectionnez votre type d'installation. Vous aurez lechiox entre Individuelle ou collective. Utilisez les touches «▶ pour modifier ce paramètre.

PS: En fonction de votre réglage, vous pourrez constaté le changement sur la barre de qualité de signal nommé «Q».

II.1.b) Sélectionnez le satellite

Ce menu vous permet de selectionner d'autres satellites afin d'effectuer des recherches de chaînes uniquement pour recevoir les chaînes diffusées en clair.

Pour cela, utilisez les touches ▲ pour déplacer le curseur puis appuyez sur la touche OK pour sélectionner les différents satellite.

La touche VERTE permet d'ajouter un nouveau satellite qui ne serait pas dans la liste.

La touche BLEUE permit de supprimer un satellite.

Attention : Lorsqu'un satellite est supprimé, toutes les chaînes, fréquences...seront aussi définitivement supprimées.

La touche JAUNE permit de renomer un satellite avec un tableau de caractères.

II.1.c) Reglages recherche

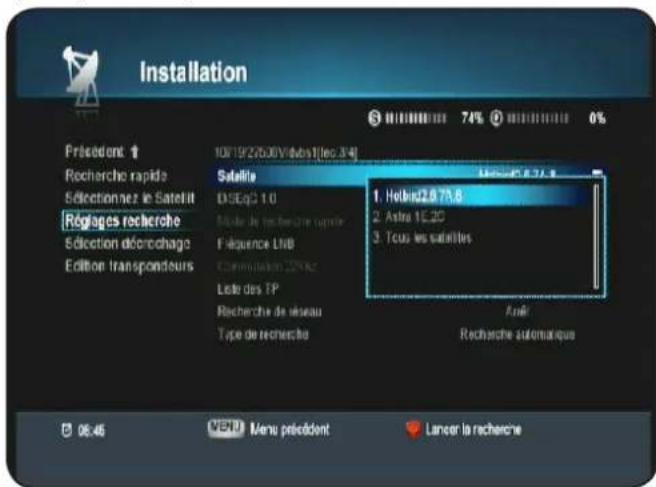

Ce menu vous permet d'effectuer une recherche automatique de toutes les chaînes TV et radio gratuites disponibles par satellite avec TNTSAT.

Si voitre parabole n'est pas orientee sur ce satellite, deplacez-la doucement jusqu'à ce que la barne nommée Q (Qualite de reception) soit supérieure a 50%

II. INSTALLATION

Utilisez la touche OK pour editor le paramètre (Couleur jaune apparait) puis les touches pour modifier les réglages. Les touches permettent le passage d'un paramètre à l'autre. Lorsque tous vos réglages ont été effectués, appuyez sur la touche ROUGE pour lancer la recherche des chaînes.

Satellite: Ce paramètre permet de sélectionner le satellite pour lequel vous désirez effectuer une recherche de chaînes. Il faut au préalable avoir sélectionner dans le menu « Sélectionnez le satellite» les différents satellites.

DiSEqC 1.0: Ce paramètre permet de régler la commutation DiSEqC de votre installation. Vous pouvez en réglient ce paramètre commuter une parabole équipée d'une tête MONOBLOC ou d'un commutateur DiSEqC avec 2 têtes simples.

Il suffit de selectionner le N° de port correspondant à votre installation. Appuyez sur la touche OK pour afficher la liste puis utilisez les touches ▼▲ pour faire votre sélection et validez avec la touche OK. PS: En fonction de votre réglage, vous pourrez constater le changement sur la barre de qualité de signal nommée «Q».

Fréquence LNB: Si vous installation est récente, votre LNB est de type universelle et donc utilise les fréquence 9750/10600 (Réglage par défaut). En revanche, si vous têté est ancienne (Avant 2001), il faudra utiliser une autre fréquence pami celles proposées pour ce paramètre.

Pour cela, appuyez sur la touche OK pour afficher la liste des fréquences LNB disponibles, puis avec les touches seLECTIONnez la fréquence désirée et validez avec la touche OK. Info : La LNB (Low Noise Block-Converter) est en fait la tête de réception située sur le devant de votre parabole qui permet de réceptionner le signal satellite.

Commutation 22KHz : Ce paramètre permet d'activer ou non le signal de commutation 22KHz. Il est par défaut régle sur Arrêt. Pour changer ce paramètre, appuyez sur la touche OK et utilisez ensuite les touches ▲ ▲.

Liste des TP : Ce paramètre permet de sélectionner un transpondeur (1 fréquence) bien précis et d'en faire la recherche en mode recherche manuelle. Appuyez sur la touche OK pour afficher la liste des transpondeurs puis utilisez les touches ▼▲ pour faire votre sélection et validez enfin avec la touche OK. Pour acceder directement à la partie «Edition transpondeur», place le curseur sur ce paramètre avec les touches ▲▼▲ puis appuyez sur la touche OK de votre télécommande.

Recherche du réseau : Cette fonction lorsqu'elle est active, permet de rechercher les chaînes suivant une table NIT (Network Information Table). Donc de tracer davantage de chaînes par rapport aux fréquences entrées dans votre terminal.

Type de recherche : Vous pouvez selectionner le type de recherche que vous désirez effectuer. Appuyez sur la touche OK pour editor ce parametes, utilisez ensuite les touches « Pour selectionner puis validez avec la touche OK.

II. INSTALLATION

Recherche rapide : Permet de rechercher uniquement toutes les chaînes de la TNT disponibles par satellite avec TNTSAT.

Recherche automatique : Permet de rechercher la totalité des chaînes TV et radios qui sont diffusées sur le satellite ASTRA.

Recherche manuelle : Permet de rechercher uniquement les chaînes du transpondeur sélectionné sur le paramètre «Listes des TP».

Lorsque tous vos réglages sont terminés, appuyez sur la touche ROUGE pour lancer la recherche des chaînes.

Remarque importante : Si la barre de qualité de réception est à 0%, vous ne pourrez pas lancer la recherche des chaînes. Lorsque la recherche des chaînes est terminée, appuyez sur la touche OK pourémoriser et revenir au menu précédent.

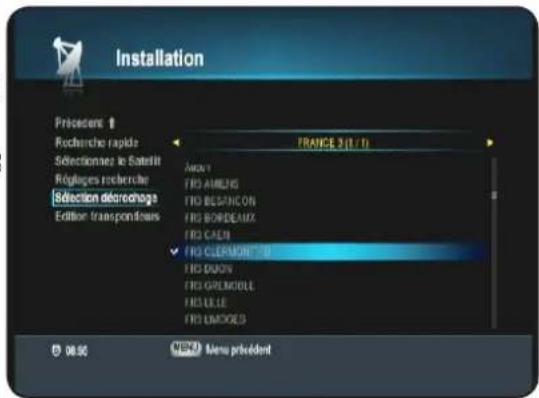

II.1.d) Sélection décrochage

Ce menu permet de faire votre sélection sur la chaine FRANCE 3 régionale.

Appuyez sur la touche pour acceder à la liste des FRANCE3 sur la partie droite de l'écran, puis sélectionnez la chaine FRANCE 3 régionale de votrechioix avec les touches puis validez avec la touche OK. Vous pourrez voir apparaitre une petite coche s'affiche a cotoé de la chaine FRANCE3 selectionnee.

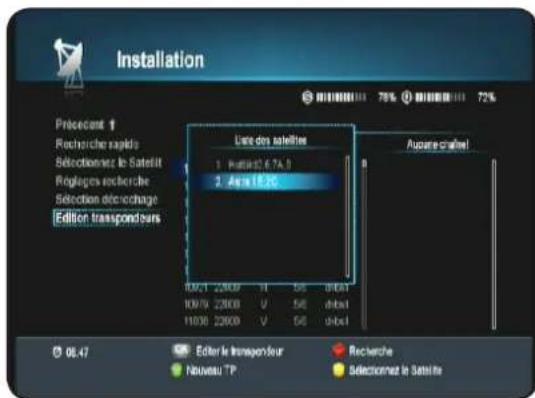

II.1.e) Edition transpondeurs

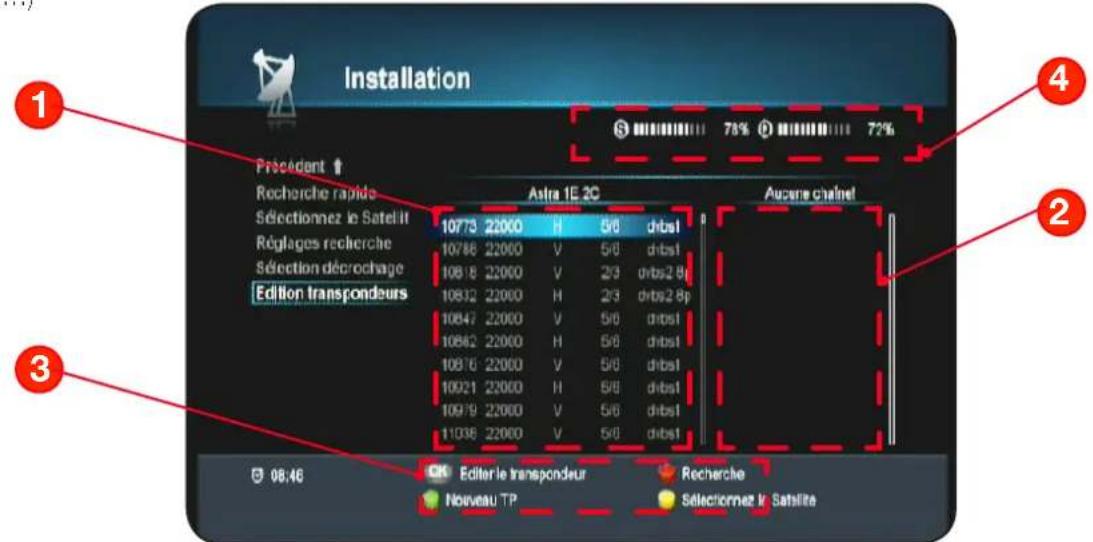

Ce menu vous permet d'effectuer les opérations sur la liste des transpondeurs (Edition, ajust, recherche...)

1. Listes des transpondeurs, Utilisez les touches pour effectuer votre selection.
2. LiTe des chines issues du transpondeur selectionne. Appuyez sur la touche pour passer sur la partie droite de I'ecran et utilisez les touches pour visualiser toutes les chanes de celui-ci.
3. Toutes les fonctions disponibles.
4. Barre de signal et de qualité qui vous indiquent la bonne réception de signal pour le transpondeur sélectionné.

II. INSTALLATION

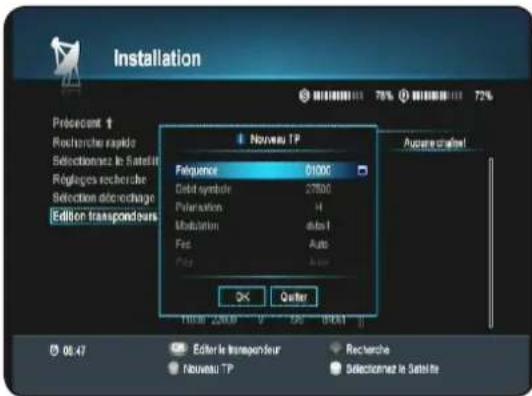

Nouveau TP: Cette fonction permet d'ajouter 1 nouveau transpondeur qui n'est pas present dans la liste totale de votre terminal. Pour cela, appuyez sur la touche VERTE pour afficher la fenetre d'ajout de nouveau transpondeur.

Voussupportezobtenirdesinformationsurles transpondeurs surle sitewww.telesatellite.com

Fréquence, Débit symbole, Polarisation et FEC : Utilisez les touches numérique [0-9] pour indiquer les valeurs de votrechoix.

Une fois les données du transpondeur indiquées, placez le curseur sur OK et validez avec la touche OK.

Le transpondeur sera alors méorisé. S'il existe deja, vous aurez le message «ce transpondeur existe déjà»

Editor le transpondeur: C'est avec cette fonction que vous pouvez selectionner un transpondeur pour en editor les différents paramétres comme la fréquence, la polarité...

Selectionnez le transpondeur de votre choix avec les touches

▼▲,puis appuyez sur la touche OK.

Vous pourrez constater que les chaînes correspondantes s'affichent dans la colonne de droite.

Une fenêtre s'affiche alors dans laquelle vous pourrez modifier tous les paramètres du transpondeur sélectionné.

Fréquence, Débit symbole, Polarisation et FEC : Utilisez les touches ▼ pour sélectionner le

paramètre puis les touches numériques de votre télécommande pour indiquer les différentes valeurs.

Une fois les données du transpondeur modifiées, placez le curseur sur le bouton OK et validez avec la touche OK.

Recherche : Cette fonction permet de rechercher toute les chaînes du transpondeur sélectionné.

Pour cela, Sélectionnez le transpondeur de votre choix avec les touches puis appuyez sur la touche ROUGE pour lancer la recherche.

Lorsque la recherche est terminée, appuyez sur la touche OK

pour mémoriser et revenir au menu précédent.

Sélectionnez le satellite : Cette fonction permet de sélectionner le satellite pour lequel vous désirez voir apparaitre la liste des transpondeurs et effectuer des recherches de chaînes.

Il suffit pour cela d'appuyez sur la touche JAUNE de votre télécommande puis de selectionner le satellite avec les touches

et enfin de verifier avec la touche OK.

Vous remarquerez qu'après la selection du nouveau satellite, la liste des transpondeurs a changée automatiquement.

II. INSTALLATION

II.2) Réglages système

C'est dans ce menu que vous pourrez effectuer tous les réglages liés au terminal comme langue d'affchage du menu, le contrôle parental, la date et heures... Ce menu est divisé est 6 sous-menus qui sont les suivants :

a. Langues
b. Contrôle parental
c. Date et heures
d. Timer
e. Réglages TV

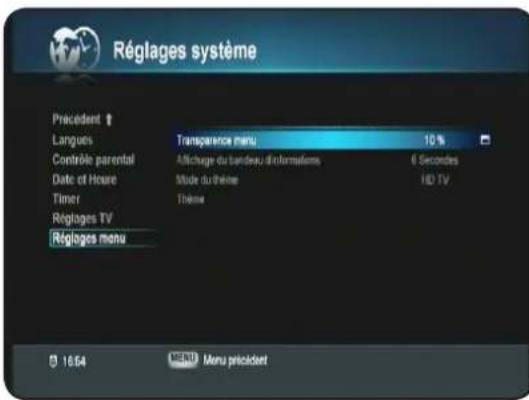

f. Réglages menu

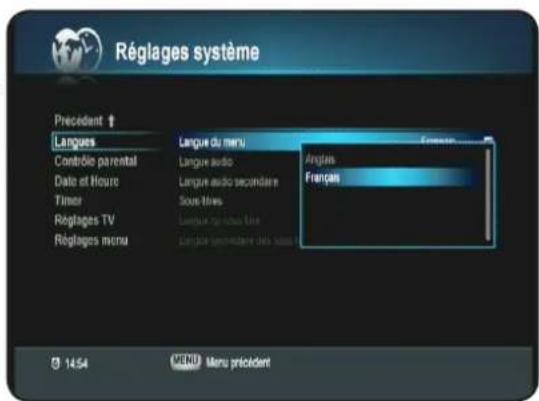

II.2.a) Langues

C'est dans ce menu que vous pourrez régler la langue d'affichage de votre menu, la langue audio principal, les sous-titres.... Utilisez les touches pour basculer des paramétres situés sur l'écran de gauche à ceux situés sur la partie droite.

Langue du menu : Permet de régler la langue d'affichage du menu du terminal. Plusieurs langues différentes sont disponibles. Appuyez sur la touche OK pour afficher la liste de besoin puis utilisez les touches ▼▲ pour selectionner la langue désiérée et validez avec la touche OK.

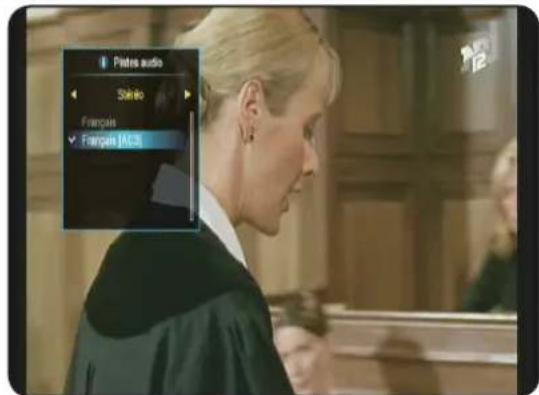

Langue audio : Permet de régler la langue audio principale du terminal. De nombreux langages sont disponibles. Appuyez sur la touche OK pour afficher la liste de可以选择 puis utilisez les touches ▼▲ pour sélectionner la langue désirée et validez avec la touche OK.

Langue audio secondaire : Permet de régler la langue audio secondaire du terminal. De nombreux lang
gages sont disponibles. Appuyez sur la touche OK pour afficher la liste de besoin puis utilisez les touches
▼▲ pour selectionner la langue désirée et validez avec la touche OK.

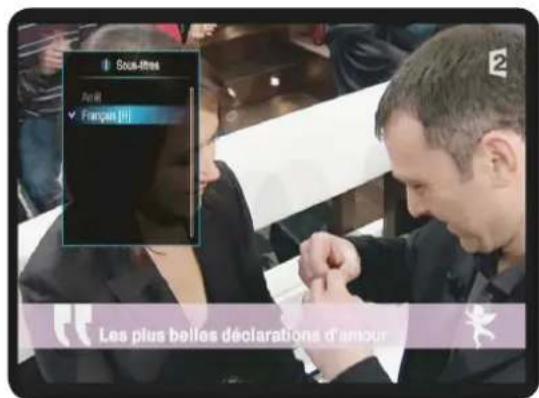

Sous-titres : Permet d'activer ou non les sous-titres pour toutes les chaînes.

MARCHE: Les sous-titres sont actifs.

ARRET: Les sous-titres sont inactifs.

Appuyez sur la touche OK puis utilisez les touches «▶ pour activer ou non les sous-titres puis valider avec la touche OK.

Langue du sous-titre : Permet de régler la langue principale des sous-titres du terminal. De nombreux langages sont disponibles. Appuyez sur la touche OK pour afficher la liste de可以选择 puis utilisez les touches ▼▲ pour selectionner la langue désirée et validez avec la touche OK.

Langue secondaire du sous-titre : Permet de régler la langue secondaire des sous-titres du terminal. De nombreux langages sont disponibles. Appuyez sur la touche OK pour afficher la liste de可以选择 puis utilisez les touches ▼▲ pour sélectionner la langue désirée et validez avec la touche OK.

II. INSTALLATION

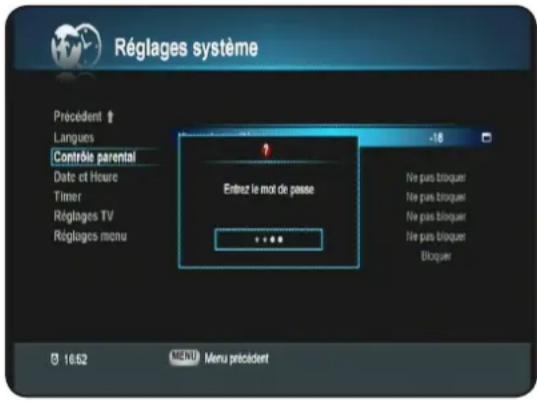

II.2.b) Contrôle parental

C'est dans ce menu que vous pourrez régler le mot de passer de votre terminal, le niveau de moralité.... Pour acceder à ce menu, il faudra indiquer le mot de passer que vous avez indiqué lors de la 1ère installation.

Niveau de moralité : Cette fonction permet de régler le niveau de moralité de votre terminal. Cela signifie que si 1 programme est diffusé avec un niveau de moralité, vous pouvez empêcher l'accès à ceux-ci en réglient le niveau.

4 raison sont disponibles : -10 ans, -12 ans, -16 ans et -18 ans.

Appuyez sur la touche OK pour afficher la liste de可以选择 lors des touches ▼ pour selectionner la langue désirée et vérifie avec la touche OK.

Changer le mot de passer : Cette fonction permet de modifier le mot de passer par défaut de votre terminal.

Il suffit pour cela de placer le curseur sur l'onglet «Changer le code PIN» puis d'appuyer sur la touche OK.

Indiquez ensuite votre nouveau mot de passer à 4 chiffres puis confirmez-le.

Votre mot de passer sera alors modifie.

Attention: Si vous oubliez votre mot de passer, il faudra contacter le service technique afin d'obtenir un code

de déblocage.

Menu «Réglages système»: Ce paramètre lorsqu'il est actif permet de bloquer l'accès au menu «Réglages système». Appuyez sur la touche OK pour éditer ce paramètre puis utilisez les touches ↓▶ pour sélectionner l'options désirée et validez avec la touche OK.

Menu «Edition des chaînes» : Ce paramètre lorsqu'il est actif permet de bloquer l'accès au menu «Edition des chaînes». Appuyez sur la touche OK pour éditer ce paramètre puis utilisez les touches ↓▶ pour sélectionner l'option désirée et validez avec la touche OK.

Menu «Installation»: Ce paramètre lorsqu'il est actif permet de bloquer l'accès au menu «Installation». Appuyez sur la touche OK pour éoperator ce paramètre puis utilisez les touches pour sélectionner l'option désirée et validez avec la touche OK.

Blocage terminal : Ce paramètre lorsqu'il est actif permet de bloquer l'accès au terminal lorsque vous le rallumez. Appuyez sur la touche OK pour éditer ce paramètre puis utilisez les touches «▶ pour selec-tionner l'options désirée et validez avec la touche OK.

Chânes bloquées : Ce paramètre lorsqu'il est actif permet de verrouiller les chaînes qui ont été sélectionnées comme bloquées dans le menu Edition des chaînes. Appuyez sur la touche OK pour éoperator ce paramètre puis utilisez les touches «▶ pour sélectionner l'options désirée et validez avec la touche OK. Remarque : Tant que cette option ne sera pas active, les chaînes sélectionnées comme bloquées dans le menu Edition des chaînes, ne le seront jamais.

II. INSTALLATION

II.2.c) Date et Heure

C'est dans ce menu que vous pourrez regler l'heure ainsi que la date de votre terminal.

Réglage: Cette fonction permet deCHOISIR le mode de réglagede l'heure.

2 possibilities :

• AUTO : Cela signifie que le réglage de l'heure et de la date seront automatiquement régées avec la réception du signal satellite. Appuyez sur la touche OK pour éoperator ce paramètre puis utilisez les touches pour sélectionner l'options désirable.

Voussoupvezconstaterque touslesautresparametes sontgrises!

• Manuel : Dans ce mode, il vous faudra indiquer la date, l'heure ainsi que le décalage horaire. Utilisez ensuite les touches numériques de votre télécommande pour indiquer la date, le décalage GMT et l'heure actuelle.

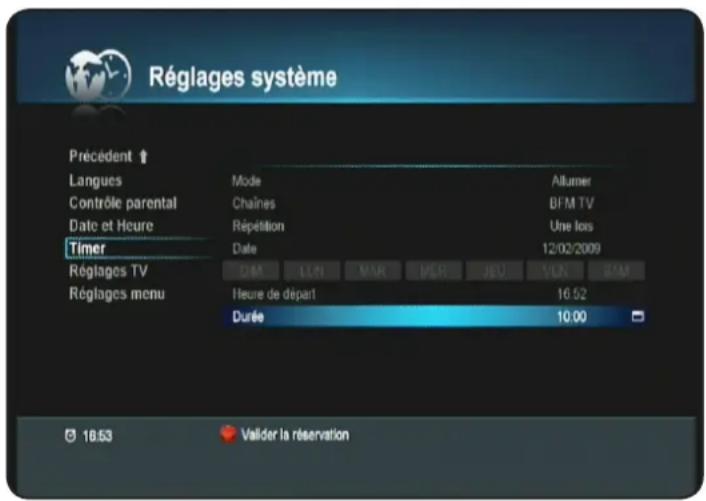

II.2.d) Timer

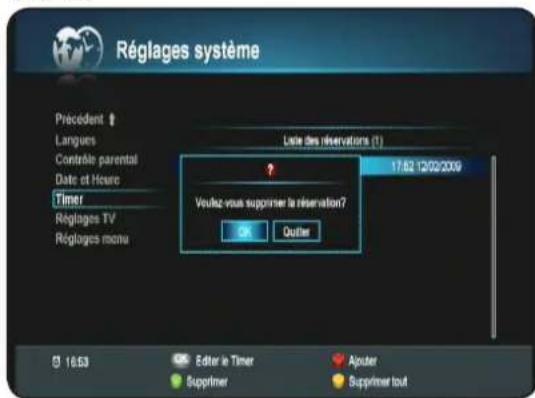

Cette fonction permet de pouvoir faire allumer ou eteindre vaueur terminal a heure et date indiquees.

Lorsque yous ees sur ce menu, appuyez sur la touche ROUGE pour ajouter un nouveau TIMER.

Vouss dispossez de 3 possibiltés dans le menu mode :

Inactif: Le timer est désacté.

Allumer: Le timer s'allumera avec les paramètres que vous aurez indiqué.

Eteindre : Le timer s'eteindra avec les parametes que vous aurez indiqué.

Mode «Allumer»

Chaines : Appuyez sur la touche OK pour afficher la liste des chaînes puis faites votre sélection avec les touches ▼ ▲ et validez avec la touche OK.

Répartition : Appuyez sur la touche OK puis utilisez les touches « pour selectionner la fréquence à laquelle vous désirez effectuer votre démarrage du terminal. Vous aurez le besoin entre « 1 fois, quotidien et hebdomadaire »

II. INSTALLATION

Si vous selectionnez QUOTIDIEN, vous n'aurez alors qu'a indiquer l'heure de départ.

Si you selectionnez HEBDOMADAIRE, il faudra selectionner le jour dans le tableau avec les touches et validez your selection avec la touche OK.

Date : Utilisez les touches numérique de votre télécommande pour indiquer la date désirée. Appuyez ensuite sur la touche OK pour valider.

Heure de depart : Utilisez les touches numérique de votre télécommande pour indiquer l'heure de depart. Appuvez ensuite sur la touche OK pour valider.

Lorsque tous vos réglages sont effectuels, appuyez sur la touche ROUGE pour mémoriser vos changements.

Mode «Eteindre»

Chaines : Vous pourrez constater que ce paramètre est grise!

Répartition : Appuyez sur la touche OK puis utilisez les touches «▶ pour sélectionner la fréquence à laquelle vous désirez effectuer votre démarrage du terminal.

Vouaurez lechoix entre 1 fois,quotidien et hebdomadaire

Si vous selectionnez QUOTIDIEN, vous n'aurez alors qu'a indiquer l'heure de départ.

Si vous selectionnez HEBDOMADAIRE, il faudra selectionner le jour dans le tableau avec les touches

et validez votre selection avec la touche OK.

Date: Utilisez les touches numérique de votre télécommande pour indiquer la date désirée. Appuyez ensuite sur la touche OK pour valider.

Heure de depart: Utilisez les touches numérique de votre télécommande pour indiquer l'heure de depart. Appuvez ensuite sur la touche OK pour valider.

Lorsque tous vos réglages sont effectuels, appuyez sur la touche ROUGE pour mémoriser vos changements.

A tout moment vous pouvez voir la liste des réservations effectuees et realise les operations de votere choix.

Touche ROUGE : Appuyez sur cette touche pour ajouter une nouvelle réservation.

Touche VERTE : Appuyez sur cette touche pour supprimer la réservation de votrechoix.

Touche JAUNE : Appuyez sur cette touche pour supprimer la totalité des réservations effectuees.

Touche OK : Appuyez sur cette touche pour éditer la réservation que vous aurez sélectionné avec les touches ▼▲.

PS : Pour la suppression, il faudra confirmer le message

d'advertisement qui s'affichera avec la touche OK.

II. INSTALLATION

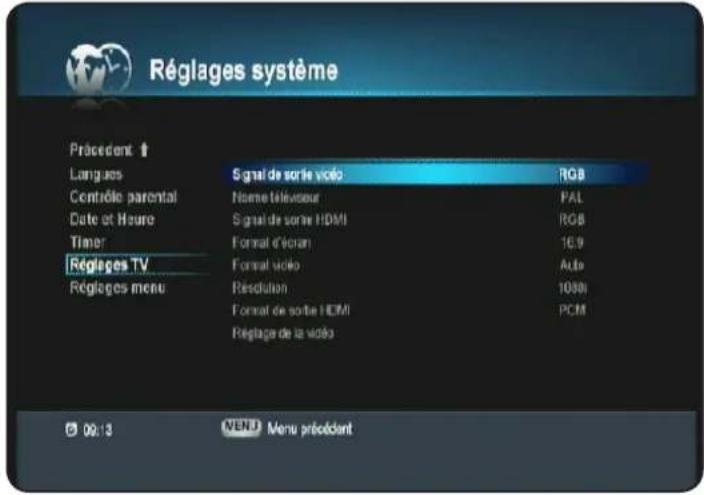

II.2.e) Reglages TV

C'est dans ce menu que vous pourrez régler le type de sortie video, la résolution, le son sur la sortie HDMI...

Norme téléviseur: Permet de selectionner la norme de votre téléviseur. Vous aurez lechioix entre PAL, PAL-M, NTSC, SECAM et AUTO.

Appuyez sur la touche OK pour éoperator le paramètre puis faites votre sélection avec les touches « et vérifie avec la touche OK.

Signal de sortie HDMI : Permet de selectionner le signal de sortie HDMI. Vous aurez lechioix entre AUTO, RGB, YCbCr.

Appuyez sur la touche OK pour éoperator le paramètre puis faites votre sélection avec les touches et validez avec la touche OK.

Format d'écran : Pemet de sélectionner le format de votre écran. Vous aurez lechioix entre 4:3 et 16:9. Appuyez sur la touche OK pour afficher la liste des options puis faites votre sélection avec les touches ▼▲ et validez avec la touche OK.

Format video : Permet de selectionner le format video. Vous aurez lechiox entre AUTO, Letter Box et Pan & Scan.

Appuyez sur la touche OK pour éoperator le paramètre puis faites votre sélection avec les touches «▶ et validez avec la touche OK.

Résolution : Permet de sélectionner la résolution du signal en sortie de l'HDMI. Vous aurez le besoin entre 480p, 720p, 1080i et auto.

Appuyez sur la touche OK pour éoperator le paramètre puis faites votre sélection avec les touches «▶ et valida avec la touche OK.

Son dolby numérique (S/PDIF) : Permet d'activer ou non la sortie audio numérique de votre terminal.

Lorsque ce parametre est activé, le son sera coupé sur toutes les autres sorties (péritel, HDMI...)

Appuyez sur la touche OK pour éoperator le paramètre puis faites votre sélection avec les touches «▶ et vérifie avec la touche OK.

II. INSTALLATION

Type d'audio sur l'HDMI : Permet de selectionner le type de son en sortie de la prise HDMI. Vous aurez le可以选择 entre PCM ou AC3.

Réglage de la réserve : Permet d'accéder au menu du réglage de la réserve. Vous aurez accès au réglage de la transparence, du contraste....

Appuyez sur la touche OK pour acceder a ce menu.

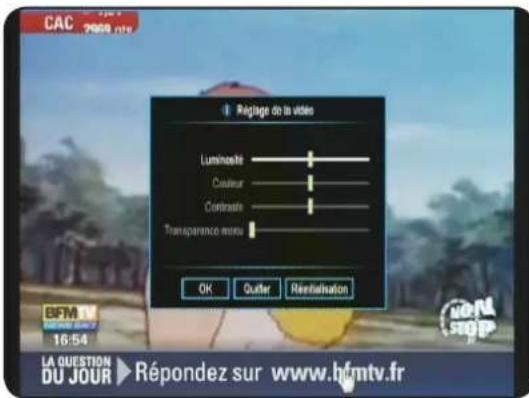

Luminosite, Couleur, Contraste, Transparency menu

Utilisez les touches pour regler les différents paramétres. Pour passer d'un paramètre à l'autre, utilisez les touches Pour valider vos réglages, placez le curseur sur le bouton OK et validez avec la touche OK.

Pour revenir aux réglages par défaut de ces paramètres, pla-
lisation et appuyez sur la touche OK.

II.2.f) Réglages menu

C'est dans ce menu que vous pourrez regler la transparence de votre menu ainsi que la durée d'affichage du bandeau d'information de la chaine.

Transparence menu : Permet de régler la transparence du menu de votre terminal. Vous pourrez régler de 10 à 100% Appuyez sur la touche OK pour afficher la liste des options puis faites votre sélection avec les touches ▼▲ et validez avec la touche OK.

Affichage du bandeau d'informations : Permet de selectionner la durée pour laquelle vous désirez afficher le bandeau d'information à chaque changement de chaine.

Appuyez sur la touche OK pour afficher la liste des options puis faites votre sélection avec les touches ▼▲ et validez

avec la touche OK. Vous aurez le besoin entre Toujours, 1.5 à 30 secondes.

Mode du thème : Pemet de sélectionner le mode du thème à utiliser pour votre terminal. Vous aurez lechioix entre SD TV ou HD TV. Suivant votre selection, vous aurez accès à différents types de couleurs dans le paramétres THEMES. Appuyez sur la touche OK pour éoperator le paramètre puis faites votre selection avec les touches « et validez avec la touche OK.

Thèmes : Permet de sélectionner la couleur de votrechioix ou de réaliser la couleur désirée. Vous aurez lechioix entre différentes couleurs non modifiables et une couleur appelée «Utilisateur défini » qui vous permettra de changer les différentes

couleurs avec les touches ▲

Pour voir la couleur obtenue, placez votre curseur sur COULEUR.

II. INSTALLATION

II.3) Nouveau logiciel?

Ce menu vous permet d'effectuer la mise à jour logiciel de votre terminal si celle-ci est disponible en téléchargement via le satellite ASTRA en mode manuel car cette procédure est normalement automatique. Cela signifie que si une nouvelle version de logiciel est disponible par le satellite, le terminal la téléchargera automatiquement..

Pour cela, appuyez sur la touche OK pour acceder à ce menu puis entrez votre mot de passer.

Placez ensuite votre curseur sur le paramètre «Liste des TP», puis appuyez sur la touche ROUGE de votre télécommande pour démarrer la recherche et téléchargement de cette nouvelle mise à jour.

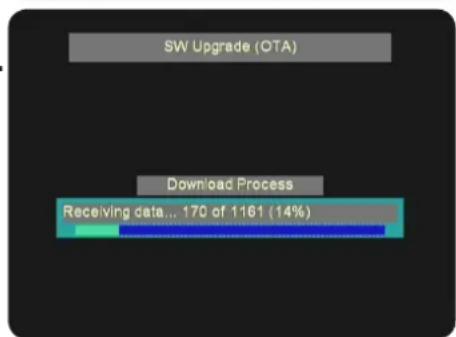

Durant cette procédure, vous pourrez voir apparaitre une barre de progression qui débutera à 0% pour s'arrêter à 100% pour vérifier la présence d'un nouveau logiciel.

Si aucun logiciel n'est disponible, vous pourrez voir le message «Aucun nouveau logiciel».

En revanche si un nouveau logiciel est disponible, un message s'affichera à l'écran pour vous demandez confirmation.

Appuyez sur la touche OK pour lancer le transfert ou sur la touche EXIT pour annuler.

Vous pourrez voir ensuite différentes barres de progression qui vous indiqueront l'etat d'avancement de la mise à jour.

Le terminal indiquera différentes étapes décrites ci-dessous :

Effacement de la mémoire

Ecriture du logiciel

Décryptage du logiciel...

IMPORTANT : Durant cette période de téléchargement, il est impératif de neURTout pas couper du secteur votre terminal. Cela pourrait engendrer des dommages irréparables!

Lorsque la mise à jour sera terminée, le terminal redémarrera de lui même.

II. INSTALLATION

II.4) Initialisation use

Cette fonction a pour but d'initialiser votre terminal. Cela implique que toutes les données, réglages... que vous aurez pu effectués dans celui-ci seront définitivement supprimés! Pour valider cette manipulation, entrez votre mot de passer. Le terminal redémarrera de lui même après quelques instants. Si vous ne pouze plus revenir aux réglages d'usine, appuyez sur la touche EXIT.

III. CARTE

Ce menu est constitué de 5 sous-menus qui vous donneront toutes les informations concernant votre terminal, votre carte à puce....

1. Consultation des droits
2. Boite des messages
3. Informations du terminal
4. Changer le code PIN
5. Niveau de moralité

III.1) Consultations des droits

Appuyez sur la touche OK pour acceder aux informations des droits de votre carte à puce.

Utilisez ensuite les touches de couleur pour acceder aux différentes consultations possibles.

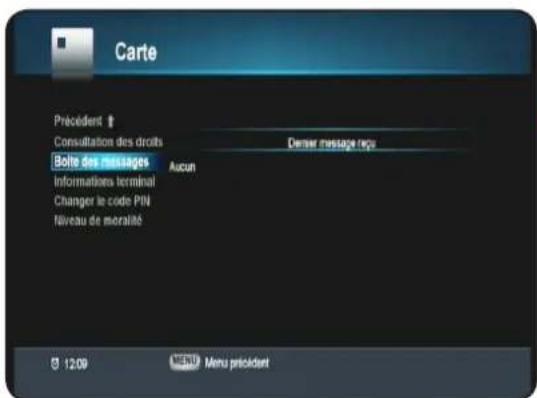

III.2) Boite des messages

Placez votre CURSEUR sur ce paramètre avec les touches▼▲ puis appuyez sur la touche OK pour acceder à votre boite de message.

III. CARTE

III.3) Informations du terminal

Placez votre curseur sur ce paramètre avec les touches▼▲ puis appuyez sur la touche OK pour acceder aux informations de votre terminal.

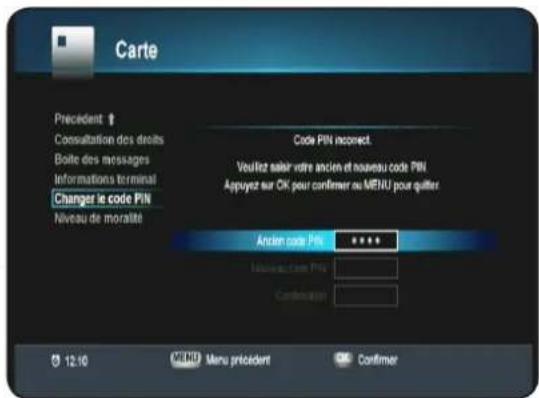

III.4) Changer le code PIN

Placez votre curseur sur ce paramètre avec les touches▼▲ puis appuyez sur la touche OK pour acceder au code PIN de votre terminal.

Il vous faudra indiquer votre ancien code PIN puis indiquez le nouveau.

Utilisez pour cela les touches numériques [1 à 9] de votre télécommande.

III.5) Niveau de moralité

Placez votre curseur sur ce paramètre avec les touches▼▲ puis appuyez sur la touche OK pour acceder au niveau de moralité de votre terminal.

Il vous faudra indiquer votre mot de passer puis indiquez le nouveau niveau moral que vous désirez entre.

Utilisez pour cela les touches numériques [1 à 9] de votre télécommande.

IV. JEUX

2 produits sont disponibles dans toute la société (Sokoban et Tetris)

Selectionnez le jeu désiré avec les touches puis appuyez sur la touche OK pour valider.

IV.1) Sokoban

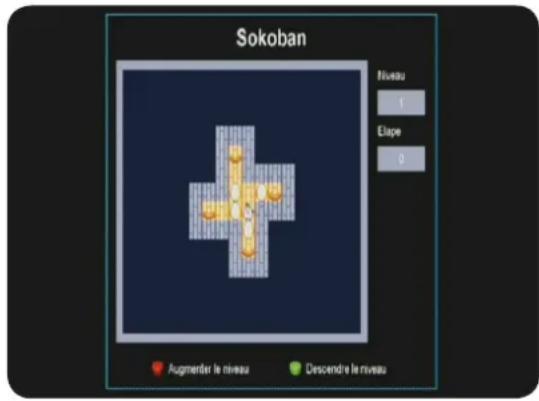

Le but du jeu est de déplacer les boules sur les socles. Pour cela, utilisez les touches ▼▲▶ ▲ pour déplacer le petit bonhomme.

La touche ROUGE permet d'augmenter le niveau du jeu.

La touche VERTE permet de diminuier le niveau du jeu.

La touche MENU permet de quitter ce jeu et de revenir au menu

IV.2) Tetris

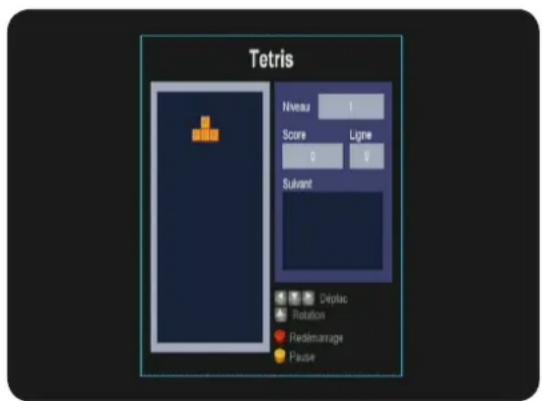

Le but du jeu étant de faire le maximum de point en laissant le minimum de ligne pour ne pas se laisser submerger.

Touches : Permet d'effectuer une rotation de la piece.

Touche : Permet de déplacer la piece vers la gauche.

Touche : Permet de déplacer la piece vers la droite.

Touche : Permet de faire descendre la piece.

Touche MENU : Permet de sortir du jeu.

Touche ROUGE : Permet de recommencer le niveau en

Cours.

Touche JAUNE : Permet de faire une pause sur la partie en cours.

V. UTILISATION QUOTIDIENNE

V.1) Sélectionner 1 chaine

3 méthodes sont disponibles

->Directement avec les touches numériques [0 à 9] : Il suffit d'appuyer sur le N° de la chaine que vous désirez visualiser et d'appuyer sur la touche OK.
Si vous n'appuyez pas sur la touche OK, le changement s'effectuera automatiquement après 5 se
condes.
--->Avec les touches CH▼CH▲: Appuyez sur l'une de ces touches pour changer de chaîne en zappant.
-->Avec les touches et OK: Appuyez sur l'une de ces touches pour changer de chaine puis valider avec la touche OK pour la visualiser.

V. UTILISATION QUOTIDIENNE

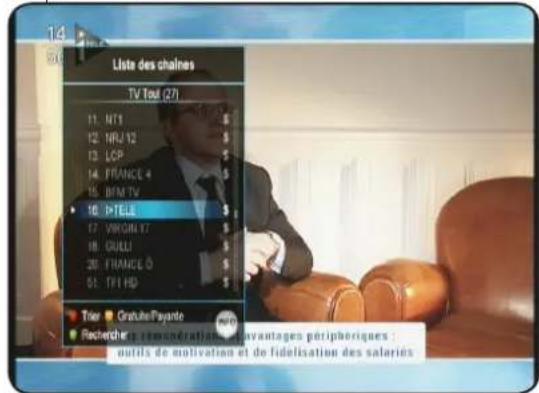

->Avec la liste des chaînes : Appuyez sur la touche OK pour afficher la liste totale des chaînes. Vous pouvez déplacer le curseur avec les touches ▼▲ pour effectuer votre sélection de chaîne puis validez avec la touche OK. Vous pourrez voir appararaitre un curseur sur le devant de la chaîne sélectionnée. Vous verrez appararître l'image en arrêté plan de votre liste. Pour enlever l'affichage de la liste, appuyez sur la touche EXIT.

Touche ROUGE : Permet de faire un tri de la liste des chaînes.
La liste est triée à l'origine selon l'ordre de classement prévu.
En appuyant sur cette touche, la liste sera triée par ordre alphasétique décroissant.

Touches JAUNE : Permet d'afficher soit toutes les chaînes gratuites soit toutes les chaînes payantes.

Touche VERTE : Permet d'effectuer une recherche de chaine dans la liste totale des chaînes. Il suffit pour cela d'indiquer les 1ères lettres de la chaine à rechercher à l'aide des touches numériques de votre télécommande.

Touche INFO : Permet d'afficher les informations de la chaîne sélectionnée comme la fréquence, la polarité...

V.2) La touche «AUDIO»

Cette touche permet de basculer entre les différences mode audio disponibles.

Utilisez les touches ▼ pour sélectionner la langue de votrechoix puis validez avec la touche OK.

Utilisez les touches «▶ pour changer de mode. Vous aurez le besoin entre STEREO, GAUCHE, DROITE ou MONO.

Si la chaine possède une piste audio en AC3 (Dolby Digital) ou AC3+ (Dolby Digital +), vous pourrez voir apparaitre la mention « Français[AC3]». Dans ce cas, seule la sortie S/PDIF sera alimentée.

V.3) La touche «Sous-titres»

Cette touche permet de faire la sélection des sous-titres. Appuyez sur la touche Sous-titres (Touche 17), puis utilisez les touches ▼▲ pour faire votre sélection et validez avec la touche OK. Pour arrêter les sous-titres, sélectionnez ARRET puis validez avec la touche OK.

V.4) La touche «TEXT»

Cette touche permet d'afficher le TELETEXT si celui-ci est disponible.

Appuyez sur la touche TEXT, vous pourrez alors voir le TELETEXT s'affché.

Sinon, le message «Pas de Teletext» s'affichera.

V. UTILISATION QUOTIDIENNE

V.5) La touche «GUIDE»

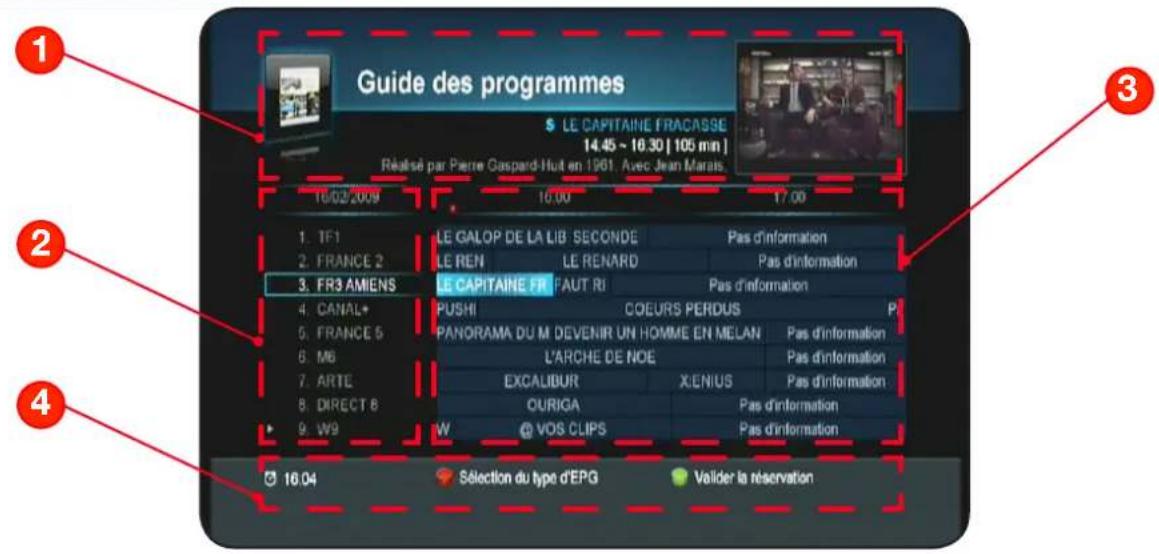

Elle permet d'affiche les données EPG si celle-ci sont disponibles. Pour cela, appuyez sur la touche GUIDE, vous verrez apparaitre le menu ci-contre.

Dans la partie haute de l'écran (1), vous pourrez voir apparaitre les informations suivantes :

• l'aperçu en image de la chaine sélectionnée
• Nom du programme sélectionné
• Heure de début et de fin du programme

Sur la partie de gauche (2), vous pourrez voir la date ainsi que la liste des chaînes. Utilisez les touches ▼▲ pour déplacer le curseur dans la liste des chaînes.

Sur la partie de droite (3), vous pourrez voir la totalité des programmes pour les différentes chaines.

Utilisez les touches «▶ pour changer dans les heures des programmes et déplacer le curseur.

Sur la partie BASSE (4), vous pourrez voir les différentes touches de fonctions ainsi que l'heure actuelle.

Touche ROUGE yous permiet de selectionner un autre affi chage des donnees EPG.

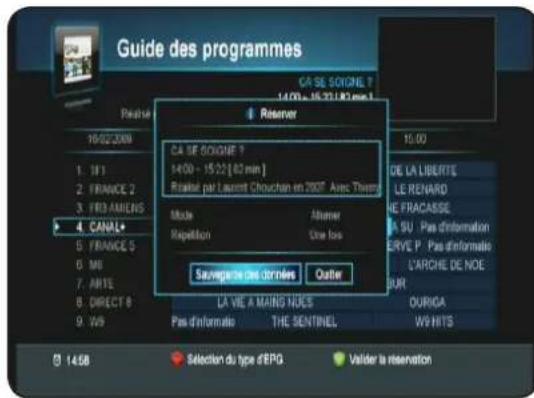

Touche VERTE permet de creer une réservation sur le programme selectionné. Il suffira ensuite de selectionner le mode (Allume ou Eteindre) ainsi que la répetition de l'action à réaliser et enfin de valider en plaçant le curseur sur le bouton « Sauve-garde des données».

Après avoir sélectionné le programme de votrechioix avec les touches , appuyez sur la touche INFO pour voir apparaitre le détaill de celui-ci.

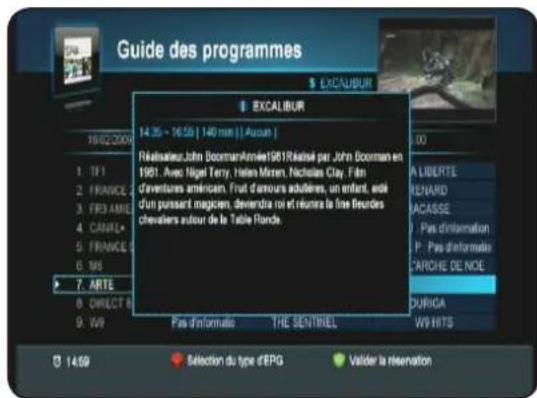

Pour enlever les détails du programme, appuyez de nouveaux sur la touche INFO.

V. UTILISATION QUOTIDIENNE

V.6) La touche INFO

Cette touche permet d'afficher toutes les informations relatives à la chaine sélectionnée. Appuyez 1 fois sur la touche INFO pour afficher ce bandeau d'information.

1. Numéro de la chaîne ainsi que le nom.
2. Le nom du satellite avec le transpondeur de la chaine (Fréquence...)
3. L'heure actuelle
4. Logo indiquant le type de programme. (TV ou radio)
5. Logo indiquant si le programme nécessite une carte pour pouvoir le decrypter.
6. Logo indiquant si plusieurs pistes audios sont disponibles.
7. Logo indiquant si des sous-titres sont disponibles.
8. Logo indiquant la présence de TELETEXT.
9. Barre de signal et de qualité indiquant l'état de votre réception.
10. Indique le programme en cours avec les heures de début et de fin.
11. Indique la progression du programme en cours.

Vouvas egedement la possibilité d'afficher le programme suivant dans le bandeau d'information en utilisant les touches

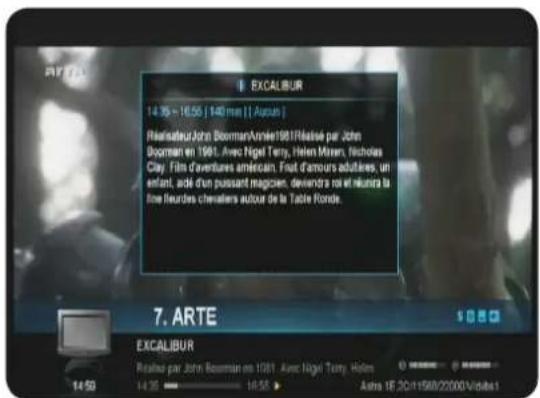

Pour afficher le détaill d'un programme, appuyez une 2ème fois sur la touche INFO pour afficher les informations supplémentaires.

- Le message «PAS DE SIGNAL» s'affiche à l'écran!

1. La chaine selectionnée a changé de fréquence.
2. Vérifiez vos connexions de cable coaxial.
3. Vote parabole a peut-etre bougee. Il faudra certainement refaire un réglage.
4. La fonction PUISSANCE LNB n'est pas activée. (Il faut impératifement qu'elle soit ON.

- La télécommande ne répond plus!

1. Les piles sont usées (remplacez-les)
2. La télécommande n'est pas dirigée correctement ou vous estesitué trop loin de leur terminal.

- Vous voyagez l'image mais il n'y a pas de son!

1. Notre cordon péritel n'est pas correctement enforcé ou ce n'est pas un cordon avec 21 broches câblées.
2. Le volume du terminal est au minimum.
3. La fonction MUET de votre terminal est activée.

- L'image apparait mais elle est pixielisée! (Formation de carré d'images)

1. Le signal receptionné par votre parabole est trop faible. Il baudra peut-être la ré-orienter ou ajouter un amplificateur.
2. Une mauvaise connexion entre votre cable coaxial et votre fiche F peut être à la source du problème.

- Vous avez insereerde toute carte et le message suivant s'affiche «Absence de carte ou carte mal introduite Insererer toute carte»

1. Verifiez que vous carte est insereee correctement dans l'entree prevue a cet effet.
2. Vérifiez que la puce est bien vers le bas.

- Le message «Recherche du signal» s'affiche!

1. Vérifiez vos connexion entre votre tête de réception et votre terminal.
2. Vérifiez la position de votre parabole. Ré-orientez la si nécessaire.
3. Verifiez la puissance du signal dans le menu REGLAGES RECHERCHE.

VII. CHARACTERISTIQUES TECHNIQUES

1-Tuner

Fréquence d'entrée : 950MHz - 2150 MHz

Niveau de sensibilité tuner : - 65dBm à - 25dBm

Impedance d'entree : 75 Ohms +/- 5%

Connecteur d'entrée : IEC 60169-24 («F» ferrête)

Alimentation électrique LNB : 13 V/18 V, max 500 mA avec protection par court-circuit

22 KHz Tone : Fréquence 22±4 KHz, amplitude 0.6±0.2 Vpp

DiSEqC : Compatible aux versions 1.0

Selection des chaînes : Tuner de fréquence PLL

Niveau de protection contre les surcharges : Supérieur à 5KV

Bande d'acquisition de signal : ± 10MHz de la fréquence nominale passée du début à la fin.

Temps d'acquisition du signal : Inférieur à 1s

Bande de suivi AFC : ± 2 MHz

Perte de retard : Meilleur que 8dB

VII. CHARACTERISTIQUES TECHNIQUES

2- LNB

Courant minimum de sortie : 10 - 350mA

Tension pour la polarité VERTICALE (V1) : 12,5 Volts < V1 < 14 Volts

Tension pour la polarité HORIZONTALE (V2) : 17 Volts < V2 < 19 Volts

Cycle du contrôle Tone : 50% ± 10%

Fréquence de répétition du contrôle Tone : 22KHz ± 2KHz

Amplitude du contrôle Tone : 0,5V mini à 0,9Vmaxi

Temps de transition pour le contrôle Tone : 10 ms ± 5ms

22 KHz Tone : Fréquence 22± , amplitude 0,6 (+0,2 V,-0,1V)

DiSEqC : Compatible aux versions 1.0 & 1.2 et compatible

Augmentation du temps de chute : < 10ms

3- Demodulator DVB-S

Constellation QPSK (DVB-S)

Débit symbole d'entrée : 10 - 30Mbaud

Roll Off 0,35

Décodeur Reed Solomon : 188/204 octets

FEC 1/2, 2/3, 3/4, 5/6, 7/8

4- Demodulator DVB-S2

Constellation : QPSK ou 8PSK en mode CCM

Débit symbole d'entrée : 10 - 33Mbaud

Pilote Gestion des pilotes

FEC : 2/3, 3/4, 3/5, 5/6, 8/9, 9/10

Longueur paquet 64800 bits

5- Decodeur MPEG

Format du paquet de transport : MPEG-2 ISO/IEC 13818

Modes de compression video gérés ® : MPEG-2 Main Profile@Main Level pour un codage MPEG-2 SD

: MPEG-2 Main Profile@High Level pour un codage MPEG-2 HD

: H.264/AVC Main Profile@Level 3 pour un codage H.264/AVC SD

: H.264/AVC High Profile@Level 4 pour un codage H.264/AVC HD

Modes de compression audio gérés : MPEG-1 Layer I, MPEG-1 Layer II

: Decodage Dolby AC-3 pour «downmix» en analogue

: Decodage Dolby AC-3+ pour «downmix» en analogue

: Transcodage Dolby AC-3+ vers Dolby AC-3 pour les sorties audio numérique

Fréquence d'échantillonnage : 32 KHz, 44,1KHz et 48KHz

Résolution video SD : 720 x 576i

Résolution video HD : 1920 x 1080i ; 1280 x 720p

6-Alimentation

Type SMPS

Courant d'entrée : AC 95~240 V 50/60 Hz

Consommation : Maxi. 35W (pour LNB 500mA)

7- Sortie audio/vidente

Peritel TV : CVBS, RGB, Audio gauche/droite

Peritel VCR : CVBS, Audio gauche/droite

RCA AV : 1 video et 2 audios (gauche et droite)

S/PDIF Audio

HDMI : Version 1.3 (HDCP)

8- Caractéristiques physiques

Dimensions : 300 x 210 x 60 mm

Poids net 2,96Kgs

9-Lecteur de carte embarqué

Système d'accès conditionnel Viaccess

Société NORMAND OPTEX ZI du pommier

Bld Eugene Thomas

62110 Hénin-Beaumont

www.optex.fr
