MODE D'EMPLOI ORT 8812 OPTEX

Notice d'utilisation

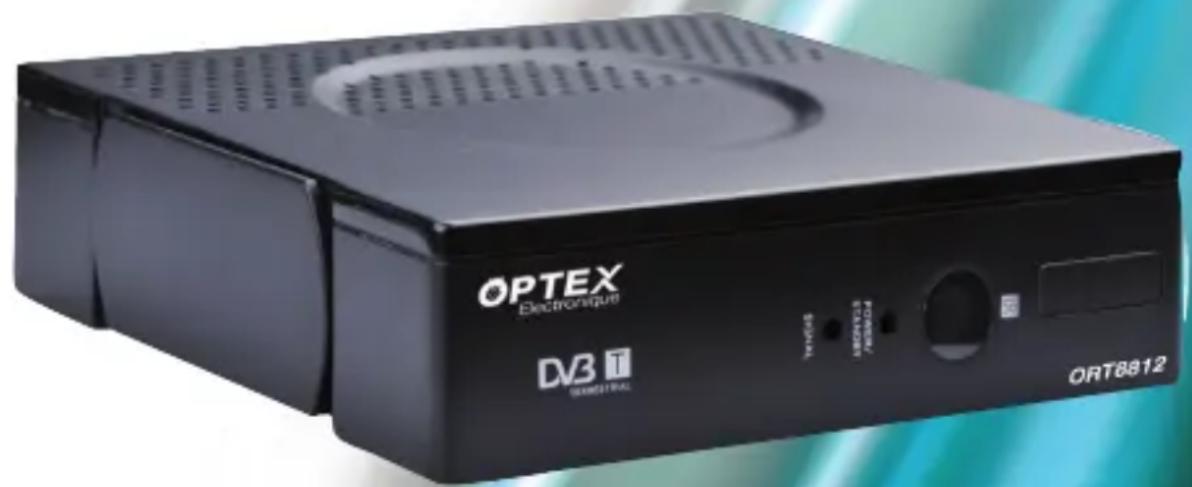

ORT 8812

Terminal numérique terrestre simple tuner 1 péritel

Réf : 708812

ORT 8812 Version2 - 20/07/10

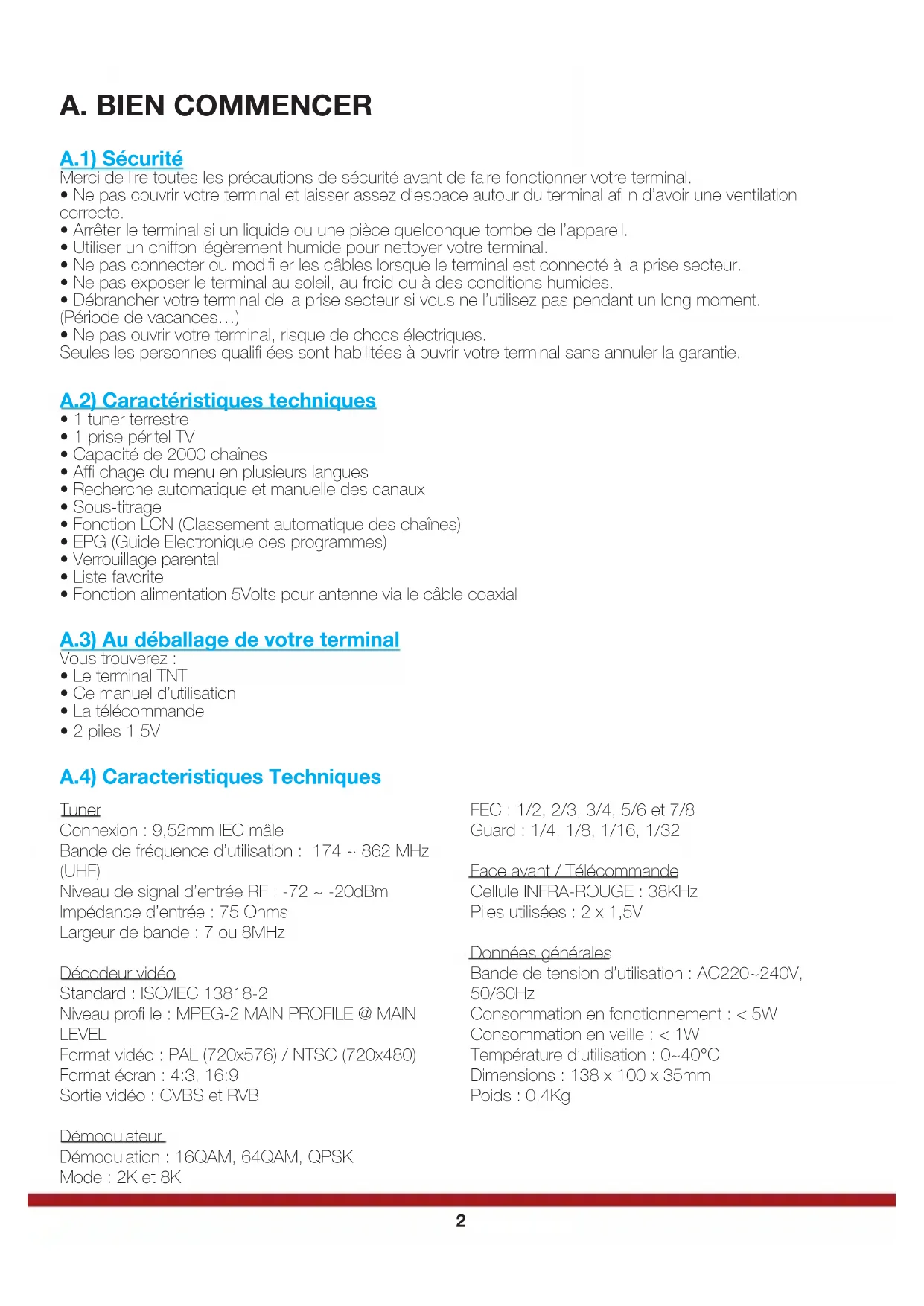

A. BIEN COMMENCER

A.1) Sécurité

Merci de dire toutes les precautions de sécurité avant de faire fonctionner votre terminal.
- Ne pas couvir toute terminal et laisser assez d'espace autour du terminal a fi n d'avoir une ventilation correcte.
- Arreter le terminal si un liquide ou une piece quelconque tombe de l'appareil.
Utiliser un chiffon légarement humide pour nettoyerVote terminal.
- Ne pas connecter ou modifi er les cables lorsque le terminal est connecté à la prise secteur.
- Ne pas exposer le terminal au soleil, au froid ou à des conditions humides.
- Débrancher votre terminal de la prise secteur si vous ne l'utilise pas pendant un long moment. (Période de vacances...)
- Ne pas ouvrir votre terminal, risque de chocs électriques.

Seules les personnes qualifiées sont habilitées à ouvrir cette terminal sans annuler la garantie.

A.2) Caractéristiques techniques

1tuner terrestre
1 prise péritel TV
- Capacité de 2000 chaînes
- Affi chage du menu en plusieurs langues
- Recherche automatique et manuelle des canaux
- Sous-titrage
- Fonction LCN (Classement automatique des chaînes)
- EPG (Guide Electronique des programmes)
- Verrouillage parental
- Liste favorite
- Fonction alimentation 5Volts pour antenne via le cable coaxial

A.3) Au déballage de votre terminal

Voutrouverez:

• Le terminal TNT
• Ce manuel d'utilisation
• La télécommande
• 2 piles 1,5V

A.4) Characteristiques Techniques

Tuner

Bande de fréquence d'utilisation: 174 ~ 862 MHz (UHF)

Niveau de signal d'entrée RF : -72 ~ -20dBm

Impedance d'entrée : 75 Ohms

Largeur de bande : 7 ou 8MHz

Décodeur video

Standard: ISO/IEC 13818-2

Niveau profilé : MPEG-2 MAIN PROFILE @ MAIN LEVEL

Format video: PAL (720x576) / NTSC (720x480)

Formatécran:4:3,16:9

Sortie video: CVBS et RVB

Demodulateur

Démodulation: 16QAM, 64QAM, QPSK

Mode:2K et 8K

FEC:1/2,2/3,3/4,5/6 et 7/8

Guard:1/4,1/8,1/16,1/32

Face avant / Télecommande

Cellule INFRA-ROUGE : 38KHz

Piles utilisées : 2 x 1,5V

Données générales

Bande de tension d'utilisation : AC220~240V, 50/60Hz

Consummation en fonctionnement : < 5W

Consummation en veille : < 1W

Température d'utilisation : 0~40°C

Dimensions : 138 x 100 x 35mm

Poids:0,4Kg

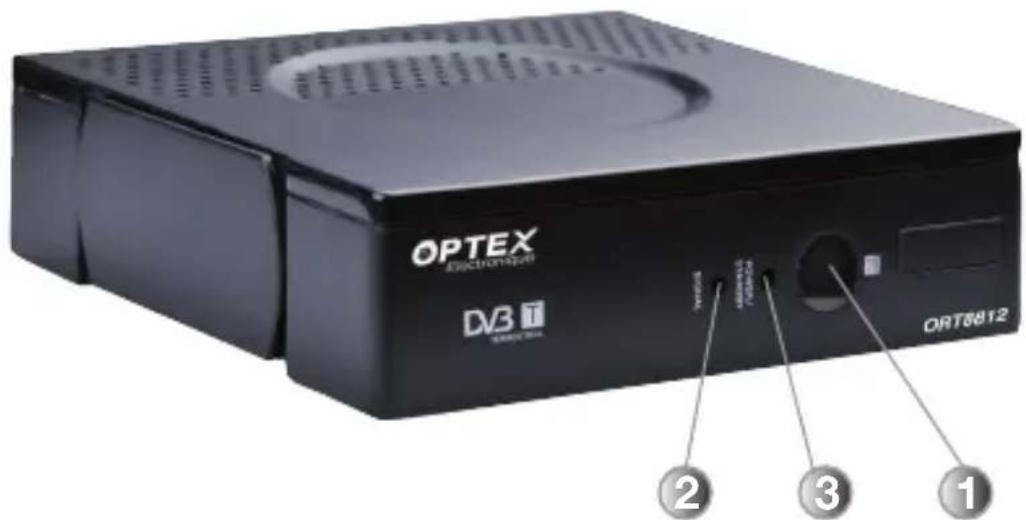

B.1) La face avant

1 Cellule IR : Cellule infra-rouge, permit la communication entre la télécommande et le terminal.
2 LED signal : indique que le terminal réceptionne bien du signal.
3 LED power/standby: indique si le terminal est en veille (Rouge) ou en fonctionnement (Verte)

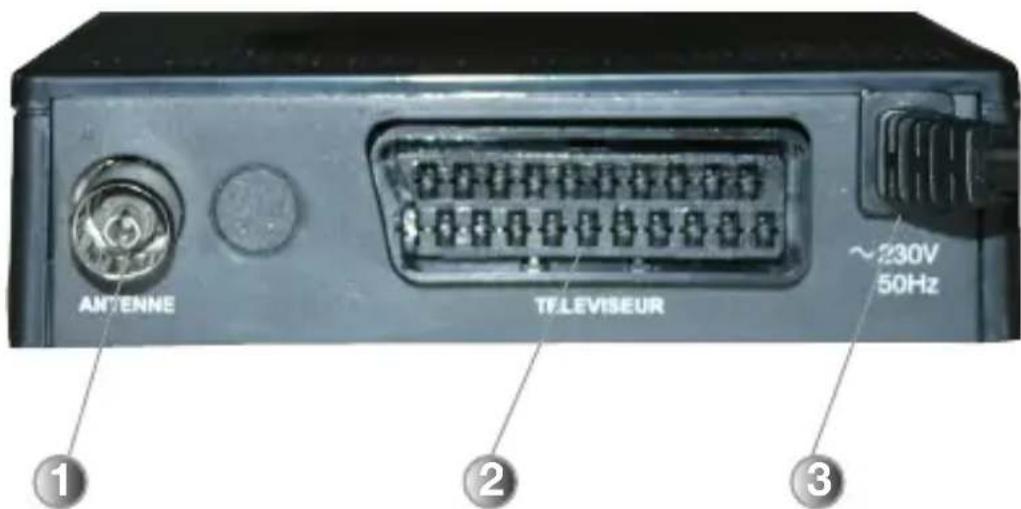

B.2) La face arrête

1 ANT IN: Connecter donne arrivée d'antenne sur cette entree.
2 TV: Connecter votre téléviseur sur cette fi che avec un cordon péritel.
3 Cordon d'alimentation 220V.

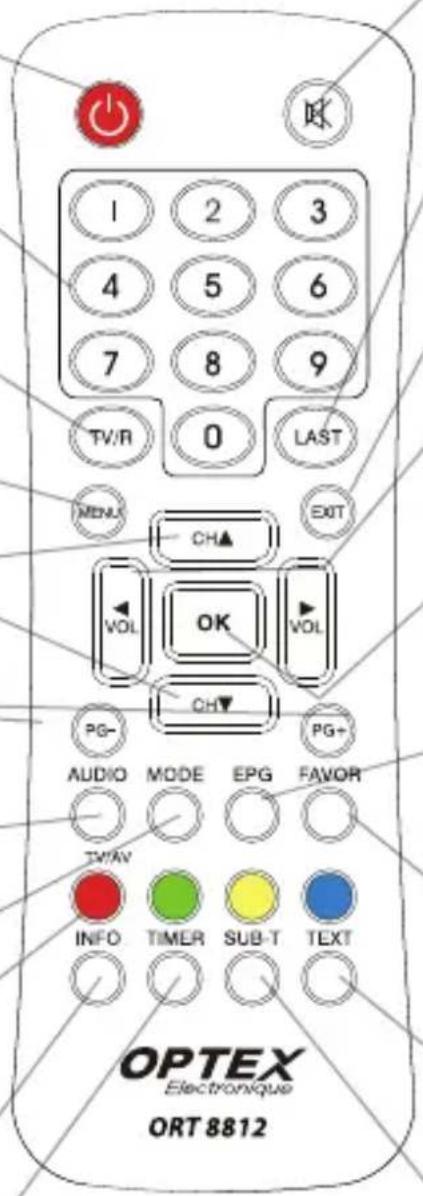

B.3) La télécommande

POWER

• Permet d'allumer ou d'eteindre le terminal.

0à9

• Permet la sélection directed'une chaîne TV ou radio.

TV RADIO

• Permet de selectionner le mode chaine TV ou radio.

MENU

• Permet d'afficher le menu principal ou de revenir au menu precedent.

CH+/CH-

• Permet de changer les chaînes ou se déplacer dans le menu.

PAGE+ / PAGE-

Permet de déplacer le curseur de page en page.

AUDIO

• Sélectionne du mode audio. (Droit, gauche ou stéreo)

MODE

• Affiche 1 mosaique de 9 images

TV/AV

• Bascule entre le mode TV et AV

INFO

• Permet d'afficher les informations.

TIMER

• Permet d'acceder aux menu Timer

MUTE

• Permet de prendre ou non le terminal muet.

LAST

• Permet d'afficher la的最后一 chaine selectionnelle.

EXIT

• Permet de sortir ou de revenir au menu précédent.

VOL+/VOL-

• Permet de changer le volume ou les paramètres du menu.

OK

• Permet de confirmer toute sélection ou d'afficher la liste des chaînes.

EPG

• Permet d'afficher les données EPG si celles-ci sont disponibles.

FAVOR

• Permet de selectionner les chaînes favorites si une liste existe.

TEXT

• Permet d'afficher les données TELETEXT si celles-ci sont disponibles.

SUB-T

• Permet d'afficher les sous-titres s'ils sont disponibles.

C. CONNEXION DU TERMINAL

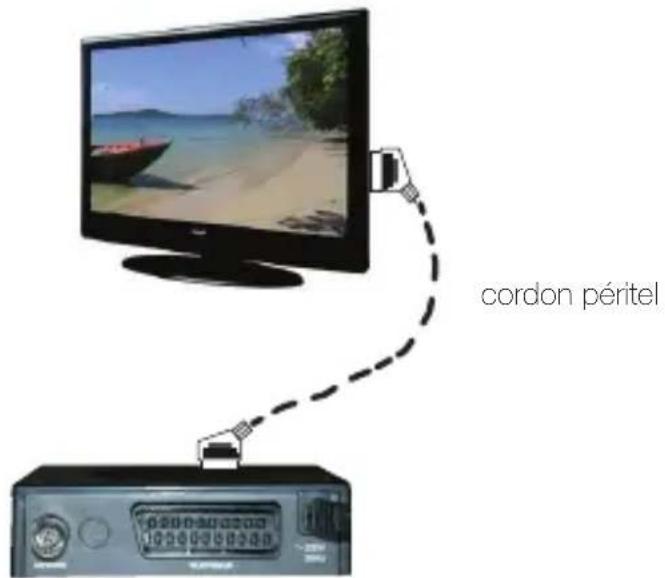

C.1) Connexion audio/vidéo

Connectez votre terminal à votre téléviseur à l'aide d'un cordon péritel male/male 21 broches (Non foumit).
Branchez le cordon péritel entre la prise nommée TV du terminal et la prise péritel de votre téléviseur.

PS: Le cordon péritel n'est pas fournit dans le pack.

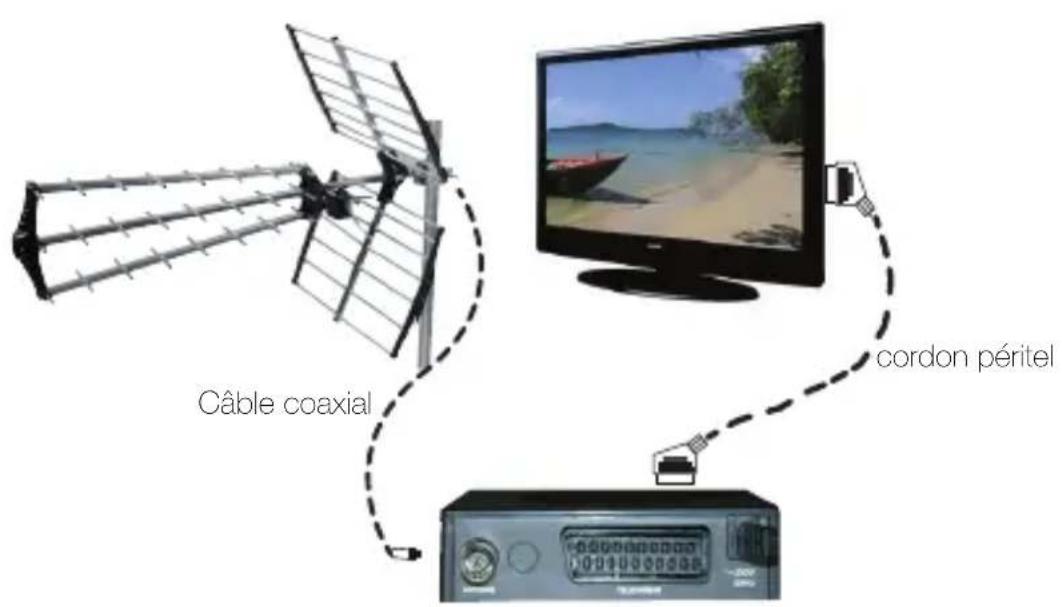

D.2) Connexion avec une antenné extérieur

Connectez voire antenne sur I'entree nomme ANT IN de vour ttemal a l'aide d'un cordon de type coaxial.

D.3) Connexion avec une antennene interieure

Avec ce type d'antenne, il est possible de l'alimenter directement avec la fonction 5volts de votre terminal. PS : Pour cela, activer cette fonction «Alimentation 5volts» au travers du cable coaxial, il suffit de selectionner l'options MARCHE dans le menu Installation/Alimentation antennne.

D. PREMIER DEMARRAGE

Au 1er démarriage de votre terminal, vous verrez apparaitre sur l'écran de votre téléviseur, différents paramétres qui vous permettront de confi gurer votre appareil.

Vouss pcvz dans cei preme fenetre regler le pays, la langue de vour te terminal aisi que la numerotation LCN. Utilisez les touches VOL+/- pour changer les valeurs.

Placer ensuite le curseur sur Lancer la recherche et appuyer sur la touche OK pour lancer la recherche de chaine.

Le terminal lancera alors la recherche automatique des chaînes.

Voussouspuezà tout momentarrerlerachereenappuyant sur la toucheEXITou MENU

Lorsque la recherche est terminée, le terminal affi chera la 1ere chaine de la liste totale des chaînes trouvées.

Maintenant, you pouze voir le terminal s'allumé sur une chaine avec son bandeau d'information.

E.DESCRIPTIONS DES MENUS

1. Menu principal

Après avoir installé et connecté votre antennes sur le terminal, vous pouvez acceder au menu pour effectuer n'importe celle opération. Le menu principal est constitué de 4 sous-menus comme sur la photo ci-contre :

Utilisation des touches dans les menus

Dans pratiquement tous les menus, les touches ci-dessous ont les fonctions suivantes :

• la touche OK permet d'afficher la liste des différents paramétres ou de valider votre choix.
• les touches VOL+/- permettent de changer parmi les différentes options par paramétres.
• les touches CH + / - permettent de passer d'un paramètre à l'autre.
• la touche MENU permet de revenir au menu précédent.
• la touche EXIT permet de quitter le menu.

I. CHAINES

Dans ce menu, vous pourrez effectuer tous les réglages possible sur la liste des chaines TV et radios. Ce menu est constitué de 5 sous-menus :

a) List des chaines TV
b) List des radios
c) Effacer toutes les listes utilisateurs
d) Effacer toutes les chaînes
e) Renommer une liste utilisateurs

Dans ce menu, vous pouvez effectuer diverses opérations commemettre des chaînes dans une liste favorite, déplacer des chaînes ou supprimer des chaînes.

Pour cela, il suffit d'indiquer la fonction à utiliser avec les touches numérique de votre télécommande (1 à 9).

I.a) Lists des chaînes TV

Pour acceder à ce menu, appuyez soit sur la touche MENU puis Sélectionnez le menu CHAINES, appuyez 2 fois sur la touche OK, soit en dehors du menu, appuyez directement sur la touche OK de votre télécommande.

Correspondance des différentes touches :

1 : Editor : Permit d'acceder au menu EDITION. Vous aurez alors accès à tous les autres menu d'édition
2:Trouver:Permet de trouver des chaines parmi la liste.
3: Trier: Permet de trier la liste des chaînes.
4: Déplacer: Permet de déplacer les chaînes à l'endetroit de votre choix.

I.a.1) Fonction «EDITOR»

Lorsque vous aurez appuyé sur la touche «1» de votre télécommande, vous verrez apparaitre sur le bas de l'écran différentes fonctions qui sont :

OK «Selct»: Permet de selectionner la/les chaines.
0 «toutes»: Permet de sélectionner ou désélectionner la totalité des chaînes.
1 «Fav» : Permet de sélectionner la liste utilisateur pour la création de votre liste de chaîne favorite. (Vous avec le besoin entre 8 listedes : Utilisateur1 à utiliser 8)
2 «Verrouill»: Permet de bloquer la/les chaînes sélectionnées.
3 «Sauter»: Permet de passer outre la/les chaînes sélectionnées.
4 «Effacer»: Permet de supprimer la/les chaînes sélectionnées.
5 «Renommer» : Permet de renomer la chaine selectionnée.

Dans ce menu d'edition, lorsque vous placez le curseur sur une chaine et que vous appuyez sur la touche OK, vous pourrez voir appararre un V de couleur rouge. Cela signifie que la chaine est selectionnée. Vous pouvez proceder de la même manière pour selectionner toutes les chaines désirées.

Pour selectionner l'intégrality des chaînes, appuyer sur la touche «0», vous constaterez que toutes les chaînes seront marquées d'un V de couleur rouge.

PS : Pour déselectionner les chaînes, appuyer de nouveau sur la touche « 0 » ou OK.

1 «Favori»

Cette touche «1» permet d'afficher la totalité des listedes utilisateurs (8 au total). Pour placer une chaînes dans une liste utilisateur, procédez de la façon suivante :

Selectionnez la chaine désirée avec les touches CH+/- puis appuyez sur la touche «1» de votre télécommande. Vous verrez alors apparaitre les 8 listes utilisateurs disponibles. Il ne vous reste plus qu'à en selectionner une avec les touches CH+/- et validez par la touche OK.

Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler.

Procedez de la meme maniere pour placer toutes les chaines dans la liste favorites selectionnee.

PS : A noter que vous pouvez placer une chaine dans plusieurs listed favorites. Si vous avez beaucoup de chaine à placer, utiliser la touche «ok» qui permet la selection.

2 «Verrouiller»

Cette touche «2» permet de bloquer la/les chaînes sélectionnées. Il suffit de selectionner les chaînes que vous désirez bloquer avec les touches CH+/- puis d'appuyer sur la touche «2».

Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler. Un logo en forme de verrou s'affi chera sur la droite de la chaîne.

Toutes les chaînes sélectionnées seront ensuite bloquées, ce qui implique qu'un mot de passer sera demandé pour visualiser ces chaînes. (Par défaut 0000)

PS : Pour que le blocage soit effectif, il faut activer la fonction VERROUILLAGE CHAINES dans le menu CONTROLE PARENTAL.

PS : Pour débloquer une chaîne bloguee, suivez la même procédure

3 «Sauter»

Cette touche «3» permet de passer la/les chaînes scélectionnées. Il suffit de scélectionner les chaînes que vous désirez passer avec les touches CH+/- puis d'appuyer sur la touche «3». Cela permet de passer les chaînes que vous ne désirez pas voir lorsque vous changez de chaîne sans pour autant les supprimer. (Exemple : Vous désirez passer de la chaîne N°9(W9) à la N°12(NRJ12), il faudra scélectionner les chaînes N°10 et 11)

Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler. Un logo en forme de fl éche s'affi chera sur la droite de la chaîne.

PS : Pour enlever le saut selectionné sur une chaine, suivez la procédure depuis le début.

4 «Effacer»

Cette touche «4» permet de supprimer la/les chaînes sélectionnées. Il suffit de sélectionner les chaînes que vous désrez supprimer avec les touches CH+/- puis appuyez sur la touche «4». Un message de confirmation s'affichera à l'écran. Sélectionné OUI pour valider ou NON pour annuler.

Attention : lorsque le message de confirmation est validé, les chaînes seront définitivement supprimées.

Astuce : Pour une suppression plus rapide, Sélectionnéz tout d'abord les chaînes avec la touche OK ou avec la touche «0» puis appuyez sur la touche «4». Dans ce cas, toutes les chaînes sélectionnées seront supprimées. Il ne vous reste plus qu'à confirmer le message de validation par OUI.

5 «Renommer»

Cette touche «5» permet de renomer la chaine sélectionnée. Il suffit de selectionner la chaine que vous désirez renomer avec les touches CH+/- puis appuyez sur la touche «5».

Un tableau de caractètre s'affichera pour renommer la chaine.

Utilisez les touches CH+/- et VOL+/- pour déplacer le curseur sur les lettres désirée. Une fois renommé, placez le curseur sur le bouton OK et validez par la touche OK.

I.a.2) Fonction «TROUVER»

Cette fonction permet de couver des chaînes bien spécifique ques presents dans voitre liste des chaînes. Pour cela, appuyez sur la touche «2» pour affi cher le tableau TROUVER.

Utilisez les touches CH+/- et VOL+/- pour déplacer le curseur. Une fois la dette seLECTIONnée, appuyez sur la touche OK. Vous verrez apparaitre les chaînes correspondantes sur la partie gauche de l'écran. Pour acceder à cette liste, déplacez le curseur sur le bouton OK et validez par la touche OK, sinon, appuyez sur la touche EXIT.

I.a.3) Fonction «TRIER»

Cette fonction permet de trier votre liste de chaîne de différentes méthodes :

Par défaut: Permet de remettre la liste telle qu'elle était au départ.

Par Nom (A - Z) : Permet de trier la liste par ordre alphabetique.

Par Nom (Z - A) : Permet de trier la liste par ordre décroissant.

Gratuites : Permet d'afficher en premier lieu les chaines gratuites puis payantes.

Verrouiller : Permet de mettre toutes les chaînes bloquées en dernier dans la liste.

Pour effectuer le tri, appuyez sur la touche «3» de votre télécommande puis seLECTIONnez le type de tri avec les touches CH+/- et validez par la touche OK.

Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler.

I.a.4) Fonction «DEPLACER»

Cette fonction permet de déplacer la chaine sélectionnée à l'endetroit désiré. Pour cela, Sélectionnez la chaine à déplacer avec les touches CH+/- puis appuyez sur la touche «4» de votre télécommande.

Vous pourrez voir appararitre une double flèche sur la droite du nom de la chaine. Il ne vous reste plus qu'à la déplacer à l'endroit désiré avec les touches CH+/- et valider par la touche OK.

Vousspuvez remarquer que la chaine a gardedsonpropre numero.Pour eviter cela,il faudra desactiver la numerotation LCN dans le menu INSTALLATION.

I.b) Listes des radios

Toutes les opérations décrites pour la liste des chaînes TV sont identiques pour la liste des radios.

I.c) Effacer toutes les listes utilisateurs

Cette fonction permet de supprimer toutes les listedes de chaînes utilisateurs que vous arez créé. Cela ne supprime pas les chaînes mais uniquement leur attribut de chaînes favorites.

Pour cela, appuyez sur la touche OK puis selectionnez OUI sur le message de confirmation ou NON pour annuler.

I.d) Effacer toutes les chaînes

Cette fonction permet de supprimer toutes les listedes de chaînes. Pour cela, appuyez sur la touche OK puis entrez le mot de passer (Par défaut 0000) et enfin Sélectionnéz OUI pour valider ou NON pour annuler.

Attention: Cette manipulation supprimera définitivement la totalité des chaînes!

I.e) Renommer une liste utiliser

Cette fonction permet de renomer le nom des listedes utilisateurs. Pour cela, selectionnez le nom de la liste à renomer puis appuyez sur la touche OK.

Un tableau de caractère s'affi chera pour renommer la liste.

Utilisez les touches CH + / - et VOL + / - pour déplacer le curseur. Une fois renommée, placez le curseur sur

OK et validez par la touche OK.

II. INSTALLATION

C'est dans ce menu, que vous pourrez effectuer les recherches de chaînes. (Manuelle, automatique, réglages LCN...) Ce menu est constitué de 4 sous-menus :

a) Recherche automatique : Permet de rechercher la totalité des canaux. (Canal 21 à 69)
b) Recherche manuelle : Permet la recherche d'un ou plusieurs canaux selectionnés.
c) Réglage tuner : Permet d'activer ou non la fonction 5Volts pour alimenter une antenné d'intérieure au travers du cable coaxial.
d) Numérotation LCN : Permet d'activer ou non le classement automatique des chaînes. Par défaut cette fonction est activée.

II.a) Recherche automatique

Pour activer cette recherche, appuyez sur la touche OK. Vous pouvez selectionner le mode de recherche.
Vous ave le choix entre «Toutes» et «Gratuites», Pour cela, utilisez les touches VOL+/- pour selectionner le paramètre de votrechioix.

Si you selectionnez TOUTES, le terminal chergera la totalite des chaines y compris les chaines payantes.

Si vous selectionnez GRATUITES, le terminal chenera uniquement les chaines gratuites.

Placez ensuite le curseur sur Lancer la recherche et appuyez sur la touche OK pour lancer la recherche des chaînes.

Lorsque la recherche de chaine est terminée, le terminal sortira du menu et affi chera la liste des chaînes trouvées!

Pour activer cette recherche, place le curseur sur celle-ci avec la touche CH- et appuyez sur la touche OK.

You pourrez alors voir apparaitre la fenetre ci-contre :

2 méthodes de recherche sont disponibles :

• Par Canal : Vous pourrez alors changer la bande de fréquence ainsi que le N° de canal.

Une fois selectionné, placez le curseur sur Lancer la recherche puis validez par la touche OK. Le terminal rechertera les chaînes du canal selectionné.

• Par Fréquence : Vous pourrez alors changer la fréquence ainsi que la largeur de bande.

Utilisez les touches numériques (1 à 9) pour modifier la fréquence si besoin.

Une fois selectionné, placez le curseur sur Lancer la recherche puis validez par la touche OK. Le terminal recherche les chaînes de la fréquence selectionnée.

Les barres de niveaux et de qualite you indiquent la reception de signal en fonction du canal choisi.

PS : Pour une réception optimum, la barre de qualité doit être supérieure à 60%.

II.c) Réglage antenné

Cette fonction permet d'activer ou non l'alimentation 5Volts au travers du cable coaxial. Utilisee dans le cas d'une antenn e d'interieure qui neccessite une alimentation. Utilizez les touches VOL- · + pour changer de parametre.

Marché : La fonction est active

Arret : la fonction est inactive

II.d) Numérotation LCN

Cette fonction permet d'activer ou non la classement automatique des chaînes. Vous aurez le besoin entre Marche et Arrêt.

Par défaut, cette fonction est activée.

Utilisez les touches VOL-/+ pour changer de paramètre.

III. REGLAGES

C'est dans ce menu que vous pourrez effectuer tous les réglages de votre terminal. (Format d'écran, réglage de l'heure, timer...)

Pour changer les différents paramètres, utiliser les touches VOL+/-

Ce menu est divisé en 7 sous-menus :

a) Langue du menu
b) Format écran, sortie video
c) Date et heures
d) Réglages Timers
e) Transparence du menu
f) Contrôle parental
g) Veille automatique

III.a) Langue du menu

Cette option permet de selectionner la langue d'affi chage du menu de votre terminal. Vous avez le besoin entre plusieurs langues. Utilisez les touches VOL+/- pour désirir la langue.

III.b) Format écran, sortie video

Cette option permet de faire les réglages sur le mode d'affi chage, le type de sortie....

Utilisez les touches VOL+/- pour modifier les différents paramétres.

Norme affichage : Permet de selectionner la norme d'affichage. Vous avez le choix entre AUTO, PAL et NTSC.

Format écran : Permet de désirir le format d'écran de la sortie péritel TV. Vous avez le choix entre 16/9, 4/3PS (Pan & Scan) et 4/3LB (Letter Box) et AUTO.

Signal de Sortie video : Permet de selectionner le type de signal de sortie video. Vous avez le choix entre CVBS (Vidéo composite) et RGB.

III.c) Date et heures

C'est dans ce menu, que vous pouvez régler l'heure et la date de votre terminal.

3 possibilités s'offrent à vous :

• Soit par pays
• Soit en manuel
• Soit décalage GMT)

Selectionnez tout d'abord le pays correspondant à votre lieu d'installation en utilisant les touches VOL+/-.

Par pays

Affichage heures : Vous pouvez désirir d'afficher ou non l'heure en permanence sur votre écran. Il suffit pour cela de régler ce paramètre sur MARCHE avec les touches VOL+/-

En manuel

Vou aurez dans ce cas accès aux réglages de la date et de l'heure. Pour cela, Sélectionnez Manuel sur le type de réglage.

Date : Permet de régler la date de votre terminal. Appuyez tout d'abord sur la touche OK, puis utilisez les touches numériques (1 à 9) pour indiquer la date. Les touches VOL+/- permettent de déplacer le curseur de la gauche vers la droite

Une fois reglee, appuyez sur la touche OK pour memoriser.

Heure : Permet de régler l'heure de votre terminal. Appuyez tout d'abord sur la touche OK, puis utilisez les touches numériques (1 à 9) pour indiquer l'heure. Les touches VOL+/- permettent de déplacer le curseur de la gauche vers la droite

Une fois reglee, appuyez sur la touche OK pour memoriser.

Lorsque vos choix sont effectués, appuyez sur la touche EXIT pour sortir.

Par décalage GMT

Pour cela, Sélectionnez Décalage GMT sur le type de réglage.

Décalage GMT : Permet d'indiquer le nombre d'heure pour le décalage horaire. Utilisez les touches

VOL+/- pour sélectionner la valeur désirée.

Une fois reglee, appuyez sur la touche OK pour memoriser. Lorsque vos choix sont effectués, appuyez sur la touche EXIT pour sortir.

III.d) Programmations

Ce menu permet d'effectuer des opérations sur le Timer de votre terminal. Il a pour fonctionnalité d'allumer le terminal à une date donnée pendant une durée définie.

Le terminal se placera ensuite en mode veille.

Avant d'effectuer les réglages du Timer, vérifi ez que l'heure ainsi que la date de votre terminal soient correctement régées.

Vouvasce la possibilité de regler jusqu'à 8 timers differents.

III.d.1) Timer «d'enregistrement»

Comment régler 1 timer?

1) N° timer : Sélectionnez d'abord le numéro de Timer que vous désirez utiliser en utilisant les touches VOL+/-.
2) Repétition timer : Permet de désirar la fréquence à laquelle vous désírez faire cet programmations. Utilisez les touches VOL+/- pour changer de paramètres. Vous aurez leCHOX entre Une fois, Quotidien, Hebdomadaire, mensuel et arrêt.
3) Type de chaine : Sélectionnez le type de programme sur lequel vous désírez effectuer l'action. Vous avec le besoin entre Chaine TV et Radio. Faite votre choix à l'aide des touches VOL+/-
4) Chaine : Pemet de selectionner la chaine pour laquelle vous désirez effectuer votre programmation. Utilisez les touches VOL+/- pour faire votre selection.

5) Mois : Sélectionnez ensuite le mois avec les touches VOL+/-.
6) Date : Sélectionnez ensuite la date avec les touches VOL+/-.
7) Jour : Ce paramètre est grise sauf lorsque vous indiquez HEBDOMADAIRE en face du paramètre répétition. Pour modifi er, utilisez les touches VOL+/-
8) Heure : Permet de régler l'heure à laquelle le programme doit demarrer. Pour cela, appuyez sur la touche OK puis utilisez les touches numériques de votre télécommande pour indiquer l'heure.

Lorsque tous les réglages sont effectuels, appuyez sur la touche EXIT. Vous devrez valider le message de confirmation qui s'affichera. Sélectionnez OUI pour confirmer et validez par la touche OK ou sélectionnez NON pour annuler.

III.d.2) Timer de mise en veille

Cette fction permet de placer voite terminal en veille apres une durée que you aurez definie.

Mise en veille : Permet d'activer ou non cette fonction. Vous aurez le可以选择 MARCHE et ARRET.

Une fois active, vous aurez le besoin entre 10 à 120 minutes. Utilisez les touches VOL+/- pour effectuer vos modifi cations.

Utilisez lorsque vous avez un Timer en cours et que vous ne voulez pas laisser allumer libre terminal toute la nuit.

III.e) Transparency du menu

Voussousdce mertregler les parametres liea au menu de vorte terminal. Vos pourrez regler les sous-titres aisi que la transparence du menu...

Sous-titres : Permet de selectionner les sous-titres par defaut. Vous aurez lechioix entre ARRET, STAN-DARD et TELETEXT. Utilisez les touches VOL+/- pour effectuer vos modifications.

Transparence menu : Permet de selectionner la transparence pour l'affichage de votre menu. Vous aurez lechioix entre ARRET et de 10 et 50% . Utilisez les touches VOL+/- pour effectuer vos modifications.

Revenir aux paramètres par défaut : Permet de replacer tous les paramètres tels qu'ils étaient avant vos modifications. Il vous suffit de placer le curseur sur ce paramètre et d'appuyez sur la touche OK.

III.f) Contrôle parental

Dans ce menu, vous pouvez activer le verrouillage de chaînes, du menu ou modifi er le mot de passer actuel du terminal.

Pour entrer dans ce menu, un mot de passer vous sera demandé. (Par défaut il est «0000»)

Entrez le mot de passer avec les touches numérique de votre télécommande (0 à 9) puis appuyez sur la touche OK. Vous verrez alors le menu comme sur la photo ci-contre.

Ce menu est constitué de 4 sous-menus :

1) Verrouillage Menu : Il permet d'activer le verrouillage ou non du menu INSTALLATION de votre termina!nal. Vous aurez le可以选择 MARCHE et ARRET.

Si vous sélectionnez l'option MARCHE, cela signifie que pour acceder à ce menu, un mot de passer vous sera demandé. (Par défaut il est de 0000)

PS : Cela permet également d'éviter les dé-réglages potentiels du terminal.

2) Verrouillage Chaines : Permet d'activer la fonction verrouillage des chânes qui ont été sélectionnées comme telle dans le menu CHAINES. Vous aurez lechioix entre MARCHE et ARRET.

Si vous sélectionnez l'option MARCHE, toutes les chaînes scélectionnées «Bloquées» nécessiteront un mot de passer pour pouvoir être visualisées. (Par défaut il est de 0000)

Il vous est également possible debloquer les chaînes suivant les informations du CSA pour les programmes de 4ans à 18ans.

3) Nouveau mot de passer : Permet de modifier le mot de passer du terminal. Entrez votre nouveau mot de passer avec les touches numériques de votre télécommande (1 à 9).
4) Confirmez mot de passer : Confirmez votre nouveau mot de passer avec les 4 chiffres identiques à votre nouveau mot de passer avec les touches numériques de votre télécommande (1 à 9).

Voues pourrez voir apparaitre un message you indiquant que voitre mot de passa a bien ete modifi e!

PS : Pour etre sur de ne pas l'oublier notez-le quelque part.

III.g) Veille automatique

Dans ce menu, vous pouvez activer ou non le mode veille du terminal. Si après 3 heures d'inactivité sur le terminal, celui-ci affi chera un message d'une durée de 2 minutes avant de passer en mode veille de lui même.

Vou aurez le choix entre MARCHE et ARRET. Utilisez les touches VOL+/- pour effectuer vos modifica-tions.

Cette fonction est par défaut sur MARCHE.

IV. ACCESSORIES

Dans ce menu, vous pourrez voir les informations de votre terminal, les yeux, mise à jour....

Ce menu est constitué de 4 sous-menus :

a) Information du terminal
b) Jeux
c) Rétablit valeur d'usine (Initialisation)
d) Mise à jour du logiciel

IV.a) Information du terminal

C'est dans ce menu que vous pourrez voir les informations concernant le modele de votre terminal, la version du logiciel ainsi que la date de cet dernier.

Modèle terminal : Indique le nom de votre terminal.

Logiciel : Indique la version du logiciel du terminal.

Date: Indique la date du dernier logiciel.

Appuyez sur la touche EXIT pour sortir de ce menu.

IV.b) Jeux

Dans ce menu, 3 produits sont disponibles :

1) Tetris

2)

Serpent

3)

Othello

IV.b.1) Tetris

Pour demarrer une partie, placez le curseur sur DEMARRER puis appuyez sur la touche OK.

Pour régler le niveau, placez le curseur sur REGLAGE puis appuyez sur les touches VOL+/- pour changer de niveau. Vous avez le choix entre 1 à 10.

Utilisez les touches VOL +/- pour déplacer la piece de gauche à droite.

La touche CH-permet de faire descendre la piece.

La touche CH+ permet de faire tournier la pierce.

La touche OK permet de faire une pause pendant le jeu.

Lorsque la partie est terminée, appuyer sur la touche OK pour démarrer une nouvelle partie.

Pour quitter le jeu, placez le curseur sur SORTIR, puis appuyez sur la touche OK pour valider.

IV.b.2) Serpent

Pour demarrer une partie, placez le curseur sur DEMARRER puis appuyez sur la touche OK.

Pour régler le niveau, placez le curseur sur REGLAGE puis appuyez sur les touches VOL+/- pour changer de niveau. Vous avez le choix entre 1 à 7.

Utiliser les touches CH + / - et VOL + / - pour déplacer le curseur.

Lorsque la partie est terminée, appuyer sur la touche OK pour démarrer une nouvelle partie.

Pour quitter le jeu, placez le curseur sur SORTIR, puis appuyez sur la touche OK pour valider.

IV.b.3) Othello

Pour demarrer une partie, placez le curseur sur DEMARRER puis appuyez sur la touche OK.

Pour régler le niveau, placez le curseur sur REGLAGE puis appuyez sur les touches VOL+/- pour changer de niveau. Vous avez le besoin entre 1 à 3.

Utiliser les touches CH + / - et VOL + / - pour déplacer le curseur. Appuyer sur la touche OK pour placer une boule. Le but étant d'aligner le plus de boules de la couleur que vous aurez choisi.

Lorsque la partie est terminée, appuyer sur la touche OK pour démarrer une nouvelle partie.

Pour quitter le jeu, placez le curseur sur SORTIR, puis appuyez sur la touche OK pour valider.

IV.c) Rétablit valeur d'usine (Initialisation)

Dans ce menu, vous pourrez effectuer l'initialisation de votre terminal. Pour cela, il suffit de placer le curseur sur RETABLIR VALEUR D'USINE et d'appuyez sur la touche OK.

Dans un premier temps, un mot de passer vous sera demandé (par défaut 0000) et ensuite il vous faudra confirmer le message qui s'affichera en selectionnant OUI ou annuler par NON.

ATTENTION : ÀpRES celle-ci, toutes les informations seront défini nitivement perdues!

IV.d) Mise à jour du logiciel

Ce menu permet d'acceder à la partie mise à jour de votre terminal. Si une nouvelle version de logiciel est disponible, il faudra tout d'abord consulter le site www.optex.fr pour voir si cette-ci est disponible en téléchargement.

Suivez ensuite les étapes indiqué dans le fi chier PDF que vous aurez télécharge.

VII. UTILISATION QUOTIDIENNE

VII.a) Bandeau d'information

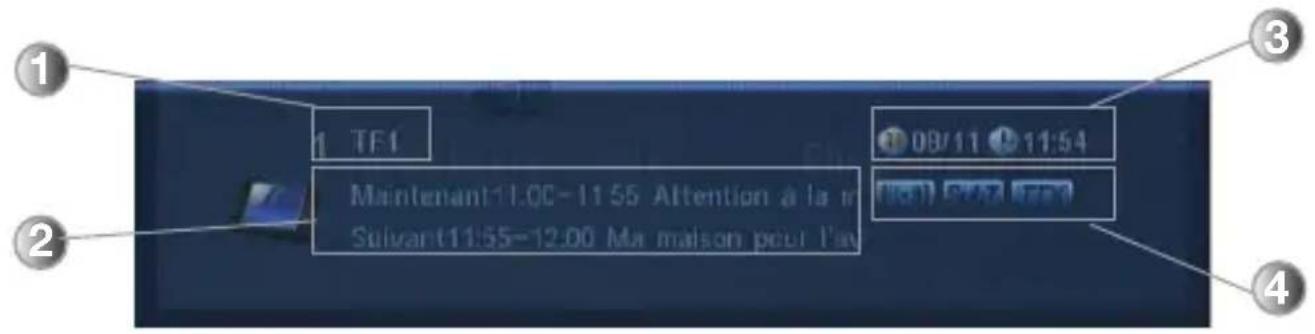

Lorsque you appuyez sur la touche «INFO» de votre télécommande, vous pourrez voir toutes les informations concernant la chaîne sélectionnée.

1. Indique le nom et le numéro de la chaine.
2. Indique le programme actuel et le programme suivant.
3. Indique la date et l'heure.
4. Logo indiquant la presence d'audio, sous-titres ou Teletext.

Si vous appuyez une seconde fois sur cette touche, vous verrez apparaitre cette fois-ci les informations relatives à la réception de signal. (Barre de niveau, qualité...)

Vos verrez :

La fréquence

Le canal

La date ainsi que les barres de niveau et de qualite qui vous indique la reception de signal.

VII.b) Audio

Lorsque you appuyez sur la touche «AUDIO», apparait alors les parametes audio de la chaine selectionnée.

Voupez chager le mode audio entre Stereo, droit et gauche avec les touches VOL+/-

Si la chaine diffuse plusieurs pistes audio, vous pourrez les selectionner sur le parametre PISTE AUDIO avec les touches VOL+/-.

VII.c) Teletext

Vou avz la possibilité d'affi cher les données TELETEXT si celles-ci sont disponibles!

Pour cela, appuyer sur la touche « TXT » de votre télécommande.

Pour quitter le Teletext, appuyer sur la touche EXIT.

VII.d) Sous-titrages

Vou avz la possibite d'afficher les sous-titres de la chaine en cours s'il sont disponibles.

Pour cela appuyez sur la touche «SUBTITLE» de votre télécommande et sélectionnez le type. Vous avez le besoin entre STANDARD et TELETEXT.

Vousspevezegalementselectionnerla langue du sous-titres avec les touches VOL+/-

Pour supprimer le sous-titrage, selectionnez ARRET et appuyez sur la touche EXIT.

VII.e) Donnee EPG

Vouss puez affi cher les informations EPG (Guide electronicque des programmes) sur les chaines que you desirez. Les données affi chees seront le programme en cours et le programme suivant.

PS : Il est possible qu'aucunes informations ne s'affichent, cela dépend de la transmission des informations au travers du signal.

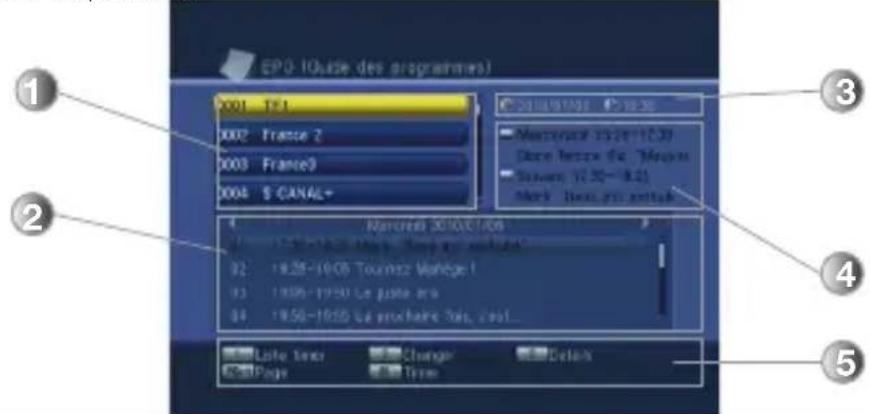

Pour acceder à l'EPG, appuyez sur la touche EPG, vous verrez apparaitre l'écran comme sur la fenêtre ci-dessous :

Cet écran est divisé en 4 parties :

1. Affiche la liste des chaînes
2. Indique les programmes de la journee pour la chaine selectionnée. (Sous réserve de diffusion)
3. Indique la date et l'heure
4. Indique le programme actuel et suivant
5. Indique les fonctions disponibles

Utilisez les touches CH + / - pour selectionnee la chaine pour laquelle vous desirez voir les données.

Appuyez ensuite sur la touche «2» de votre télécommande pour basculer le curseur dans la liste des programmes.

Utilisez ensuite les touches CH+/- pour changer parmi la liste de ces programmes.

Vouss pouez egalent afficher les details du programme selectionne en appuyant sur la touche «3». La touche «1» permet d'afficher plus ou moins d'informations.

Les touches VOL+/-permettent de changer de date pour l'affichage des programmes.

La touche OK permet de reprendre toutes les informations d'un programme pour regler 1 timer de lecture.

VII.f) Nombre utilisé

Lorsque you ave placedes chaines eniste utiliseur dans le menu CHAINES, you pouze y acceder directement en appuyant sur la touche ^^ de voitre telecommande.

Le changement des chaînes favorites parmi la liste s'effectue avec les touches CH+/-.

VIII. PROBLEMES RENCONTRES

FONCTIONNEMENT

GENERAL

• Le message «PAS DE SIGNAL» s'affiche à l'écran!

La chaîne sélectionnée a changé de fréquence.

Verifi ez vos connexions de cable coaxial.

Votre antennapeut-etre bougee.II faudra certainement refaire un reglage.

Votre installation presente un probleme sur un de ces composants (Amplifi cateur, alimentation, repartiteur ou coupleur....). Il faudra peut-etre le remplacer.

La fonction ALIMENTATION 5 VOLTS n'est pas activée. (Uniquement lorsque vous utilisez une antenn d'intérieur)

• Le message "Surcharge Alimentation Tuner" s'affi che sur l'écran!

Désactivez la fonction ALIMENTATION 5 VOLTS de votre récepteur.

Vérifi ez toutes vos connexions.

• La télécommande ne répond plus!

Les piles sont usées (remplacer-les)

La télécommande n'est pas dirigée correctement ou vous estesitué trop loin de leur recepteur.

• Vous voyagez l'image mais il n'y a pas de son!

Votre cordon péritel n'est pas correctement enforcé ou ce n'est pas un cordon avec 21 broches cablées.

Le volume du récepteur est au minimum.

La fonction MUET de votre récepteur est activée.

• L'image apparait mais elle est pixielisée! (Formation de carré d'images)

Le signal receptionné par votre ANTENNE est trop faible. Il baudra peut-être la ré-orienter ou ajouter un amplifi-cateur.

Une mauvaise connexion entre votre cable coaxial et votre fi che 9,52mm n'est pas réalisée correctement.

Société NORMAND OPTEX

ZI du pommier

Bld Eugène Thomas

62110 Hénin-Beaumont

www.optex.fr
