Blue Touch - Kit d'encastrement OMENEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit mains libre Bluetooth pour voiture
Marque	OMENEX
Modèle	Blue Touch
Dimensions (L x l x H)	118 x 48 x 18 mm
Poids	71 g
Alimentation	DC 12-24 V (prise allume-cigare) ou USB DC 5 V / 400 mA
Batterie interne	DC 3,7 V / 650 mAh
Version Bluetooth	Bluetooth 2.1, Classe 2
Portée maximale	10 m
Autonomie en conversation	Environ 13 heures
Autonomie en veille	Environ 1600 heures
Temps de charge	Environ 3 heures
Fonctions principales	Commande vocale, rappel du dernier numéro, volume+, volume-, réponse/raccrochage/rejet d'appel, transfert de conversation, coupure micro (mute), appairage multipoint (2 téléphones)
Voyant LED	Indications : charge (rouge fixe), appairage (rouge/bleu alterné), veille (bleu clignotant), batterie faible (rouge toutes les 3 s), etc.
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas ouvrir ni réparer soi-même. Éviter tout contact avec l'eau ou les liquides. Utiliser uniquement les accessoires fournis.
Pièces détachées et réparabilité	Non prévu : appareil non réparable par l'utilisateur. En cas de dysfonctionnement, contacter le service après-vente OMENEX.
Garantie	1 an
Informations générales	Conforme aux normes FCC. Ne pas jeter avec les ordures ménagères. Marques et noms déposés par leurs propriétaires respectifs.

FOIRE AUX QUESTIONS - Blue Touch OMENEX

Comment appairer le kit mains libre avec mon téléphone ?

Assurez-vous que le kit est éteint. Appuyez sur le bouton multifonctions (6) pendant environ 6 à 7 secondes jusqu'à ce que la LED clignote en rouge et bleu alternativement. Activez le Bluetooth de votre téléphone et recherchez les périphériques. Sélectionnez 'BT Speaker' dans la liste. Si un code PIN est demandé, saisissez 0000. L'appairage est actif pendant 2 minutes.

Comment charger le kit mains libre ?

Utilisez le câble USB fourni avec l'adaptateur allume-cigare pour le brancher sur une prise 12-24 V, ou connectez le câble USB directement sur un port USB. Pendant la charge, la LED est rouge fixe. Elle s'éteint lorsque la charge est complète (environ 3 heures).

Comment allumer et éteindre le kit ?

Pour allumer, appuyez sur le bouton multifonctions (6) pendant 4 secondes jusqu'à ce que la LED s'allume en bleu. Pour éteindre, appuyez sur le même bouton pendant 4 secondes jusqu'à ce que la LED devienne rouge puis s'éteigne. Un bip confirme chaque action.

Comment répondre à un appel ?

Lors d'un appel entrant, appuyez brièvement sur le bouton multifonctions (6). Un bip court confirme la prise d'appel.

Comment rejeter un appel ?

Pour rejeter un appel entrant, appuyez sur le bouton multifonctions (6) pendant environ 2 secondes. Un bip court retentit.

Comment utiliser la fonction multipoint ?

Pour activer le multipoint, appuyez sur le bouton Volume + (7) pendant 3 secondes (un bip court). Pour désactiver, appuyez sur Volume - (8) pendant 3 secondes. Ensuite, appairez d'abord un premier téléphone, éteignez le kit, puis appairez un second téléphone. Enfin, reconnectez le premier téléphone.

Que faire si mon téléphone ne trouve pas le kit ?

Vérifiez que le kit est en mode appairage (LED bleu/rouge alternée). Assurez-vous que le Bluetooth de votre téléphone est activé et que le kit est à moins de 10 mètres. Si le problème persiste, éteignez le kit, redémarrez-le et réessayez la procédure d'appairage.

Comment restaurer les réglages d'usine ?

Assurez-vous que le kit est en mode veille (LED bleu clignotant toutes les 3 secondes). Appuyez simultanément sur les boutons Volume + (7) et Volume - (8) pendant 10 secondes jusqu'à ce que la LED clignote en rouge et bleu 5 fois. Le kit s'éteint ; au rallumage, il passe automatiquement en mode appairage.

Quelle est l'autonomie du kit ?

L'autonomie en conversation est d'environ 13 heures et en veille d'environ 1600 heures. La batterie se recharge en environ 3 heures.

Que faire si la LED clignote en rouge ?

Un clignotement rouge toutes les 3 secondes indique une batterie faible. Rechargez le kit dès que possible. Si la tension descend en dessous de 3 V, le kit s'éteindra automatiquement pour préserver la batterie.

MODE D'EMPLOI Blue Touch OMENEX

618347 : manuel d'utilisation

1. INTRODUCTION :

Le Bluetooth est une spécification de l'industrie des télécommunications.

C'est une technologie de réseau personnel sans fil (noté WPAN pour Wireless Personal Area Network), c'est-à-dire une technologie de faible portée permettant de relier des appareils entre eux sans liaison filaire. Contrairement à la technologie IrDa (liaison infrarouge), les appareils Bluetooth ne nécessitent pas d'une ligne de vue directe pour communiquer, ce qui rend plus souple son utilisation et permet notamment une communication d'une pièce à une autre, sur de petits espaces.

L'objectif du Bluetooth est de permettre de transmettre des données ou de la voix entre des équipements possédant un circuit radio de faible coût, sur un rayon de l'ordre d'une dizaine de mètres à un peu moins d'une centaine de mètres et avec une faible consommation électrique.

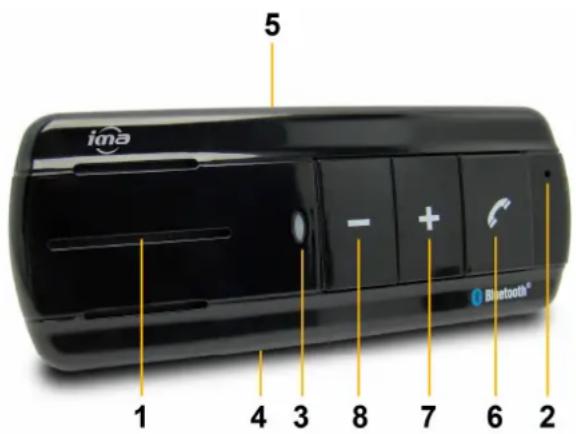

2. PRESENTATION DU KIT MAIN LIBRE :

iina 5 - + Bluetooth® 1 4 3 8 7 6 2

1 : Haut parleur.
2 : Micro.
3 : Témoin lumineux (LED).
4: Mini USB.
5 : Bouton Mute (coupure micro).
6 : Bouton multifonctions.
7 : Volume +.
8 : Volume -.

3. CONTENU DE L'EMBALLAGE :

Merci de vérifier la présence et l'état des différents éléments contenus dans l'emballage.

Ceux-ci sont listés ci-dessous :

• Kit main libre.

• Connecteur allume cigare.

• Câble USB.

• Pince de fixation.
• Manuel d'utilisation.

4. FONCTIONNEMENT :

4.1 Chargement du KML :

Votre oreillette utilise une batterie rechargeable, vous devez la charger complètement avant la première utilisation.

• Connecter le KML à la prise allume cigare.
• Lorsque la batterie est en charge, le témoin 3 est allumé en rouge.
• La durée de la charge est d'environ 3 heures.
• Une fois la charge complète, la LED 3 s'éteint.

Note importante : Vous pouvez aussi recharger votre KML par le biais d'un port USB.

Quand la tension de la batterie atteint 3,3V, la LED 3 clignote toutes les 3 secondes. Lorsque la tension atteint à 3V le KML s'éteindra automatiquement. Cela permet de préserver la durée de vie de la batterie.

4.2 Fonction ON/OFF du KML :

Fonction Opération Témoin LED Tonalité
Allumer le KML	Appuyer sur le bouton 6 durant 4 secondes jusqu'à ce que la LED 3 s'allume en bleu.	Clignotement bleu toutes les 5 secondes	Un bip
Eteindre le KML	Appuyer sur le bouton 6 durant 4 secondes jusqu'à ce que le témoin lumineux s'éteigne.	Rouge durant une seconde puis extinction	Un bip

4.3 Fonction appairage :

Fonction Opération Témoin LED Tonalité
Activer le mode appairage	Appuyer sur le bouton 6 durant 6 à 7 secondes jusqu'à ce que le témoin lumineux s'allume.	Clignotement alternatif rouge / bleu	Deux bips

Vous devez appairer votre KML Bluetooth avec votre téléphone avant la première utilisation. Les protocoles d'appairage varient d'un téléphone à l'autre. Pour plus d'informations, veuillez vous référer au manuel d'utilisation de ce dernier.

• Placez votre KML à proximité de votre téléphone.
• Assurez-vous que ce dernier est bien éteint.
• Appuyez sur le bouton 6 jusqu'à obtenir un clignotement alternatif (rouge/bleu) de la LED 3.
• Activer la fonction Bluetooth de votre téléphone.
• Lancez une recherche de nouveaux périphériques.
• Sélectionnez « BT Speaker » dans la liste des éléments.
• Un code PIN vous sera demandé. Tapez : 0000.
• Tapez OK ou Confirmé sur votre téléphone.
• Le téléphone vous indiquera que l'oreillette est associée à ce dernier.

Remarque : Le mode appairage est actif durant 2 minutes. Si passé ce délai vous n'avez pas réussi l'association, l'oreillette se mettra en mode veille. Vous devrez alors l'éteindre et reprendre la procédure.

4.4 Fonctions du KML Bluetooth :

Fonction Opération Tonalité
Commande vocale Pression	brève sur 6 1 bip court
Rappel dernier numéro 2 pressions brèves sur 6 1 bip court
Volume + Pression brève sur 7 1 bip court
Volume - Pression brève sur 8 1 bip court
Raccrocher Pression brève sur 6 1 bip court
Répondre à un appel Pression brève sur 6 1 bip court
Rejeter un appel	Appuyer sur le bouton 6 durant 2 secondes.	1 bip court
Transfert de conversation vers le téléphone	Pression brève et simultanée sur 7 et 8	1 bip court
Transfert de conversation vers l'oreillette	Pression brève et simultanée sur 7 et 8	1 bip court
Coupure du micro (Mute) Pression brève sur 5 1 bip court
Activation du micro Pression	brève sur 5 1 bip court

Remarques :

Tous les téléphones n'ont pas les fonctions listées précédemment. Pour plus d'informations veuillez vous reportez au manuel de ce dernier.

Certaines fonctions et tonalités peuvent varier en fonction des téléphones.

4.5 Fonction multipoints du kit main libre :

Cette fonction vous permet d'appairer simultanément 2 téléphones avec le KML. Par défaut, cette dernière est éteinte.

Fonction Opération	Tonalité
Activation multipoint	Appuyer sur le bouton 7 durant 3 secondes.	1 bip court
Désactivation multipoint	Appuyer sur le bouton 8 durant 3 secondes.	1 bip court
Appairage multipoint	- Appairage du 1^er téléphone.- Extinction du KML.- Appairage du 2^nd téléphone.- Connexion au 1^er téléphone.
Répondre à un 1er appel Pression brève sur 6 1 bip court
Répondre à 2nd appel	2 pressions brèves sur 61ère conversation en attente. 2^nd conversation active.	1 bip court
Rejeter un 2nd appel	Appuyer sur le bouton 6 durant 3 secondes.	1 bip court
Passage d'uneconversation à l'autre	2 pressions brèves sur 6	1 bip court
Arrêt conversation 1 ou 2	Pression brève 6	1 bip court

5. TEMOIN LUMINEUX :

Etat du KML	LED 3
Eteint	Eteinte
Allumé	Clignotement bleu toutes les 3 secondes
Arrêt	Rouge pendant une seconde
Mode Standby Bleu toutes les 3 secondes
Mode Standby (déconnecté du téléphone)	Clignote en bleu 2 fois toutes les 3 secondes
Standby-Faible tension	Clignotement rouge 1 fois toutes les 3 secondes
Conversation en cours Clignotement	bleu toutes les 6 secondes
Appairage en cours Clignotement alternative bleu/rouge
Charge en cours Rouge permanent
Charge complète Eteinte

6. RESTAURATION DES REGLAGES D'USINE :

• Assurez-vous que votre kit main libre est en mode Standby.
• Pressez simultanément les boutons 7 et 8 durant 10 secondes jusqu'à ce que la LED 3 clignote en bleu et rouge 5 fois.
• La mémoire se retrouve effacée.
• Lorsque vous rallumez votre appareil, il passe automatiquement en mode appairage.

7. CARACTERISTIQUES TECHNIQUES :

Version du Bluetooth Bluetooth 2.1, class 2
Portée 10m
Autonomie en fonction Environ 13 heures
Autonomie en veille Environ 1600 heures
Temps de charge Environ 3 heures
Tension d'alimentation DC 12V-24V
Alimentation du KML DC 5V 400mA	---
Batterie DC 3,7V 650mA	---
Dimensions 118 X 48 X 18 mm
Poids	71 g

Important : Les informations contenues dans ce document sont susceptibles de changer sans avis préalable. La société OMENEX ne peut être tenue pour responsable des dommages ou pertes financières liés à une mauvaise utilisation ou une utilisation non conforme du produit.

En cas de disfonctionnement, n'essayez pas d'ouvrir ou de réparer vous-même le produit, faites appel à un professionnel. Evitez tout contact entre le produit et de l'eau ou toute substance susceptible de l'endommager.

Ce document ne peut être reproduit ou transmis par quelque moyen que ce soit électroniquement ou mécaniquement sans une permission expresse écrite émanant de la société OMENEX.

Garantie : Votre produit est garanti 1 an. En cas de disfonctionnement, vous devez le rapporter complet (produit et accessoires) sur votre lieu d'achat muni de votre ticket de caisse.

Les noms, marques et références cités à titre indicatif dans ce document sont déposés par leur propriétaires respectifs.

Normes FCC : Ce produit génère et utilise la fréquence radio pouvant causer des interférences aux réceptions de radio et de télévision s'il n'est pas installé ou utilisé correctement. Ce produit à été testé et est conforme aux limites des périphériques informatiques de Class B, en conformité avec les spécifications contenues dans le chapitre 15 des Normes FCC. Ces spécifications sont faites pour apporter une protection raisonnable contre de telles interférences. Toutefois, ce type d'interférences peut arriver, principalement lorsque l'on branche ou que l'on débranche le produit. Si tel était le cas, vous pouvez y remédier en procédant comme suit :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Reliez le produit à une prise électrique différente de celle à laquelle est relié le récepteur.

Consultez votre revendeur ou un spécialiste.

■ : Ne jetez pas les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

OMENEX
