VLT5 - Support mural SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	Sanus
Modèle	VLT5
Charge maximale	79,3 kg (175 lb)
Types de mur compatibles	Montants en bois, béton coulé ou blocs de béton (cloison sèche déconseillée sans kit spécial)
Matériau	Acier
Couleur	Noir
Dimensions de la plaque murale (approx.)	30 x 20 x 5 cm
Poids du support (approx.)	2,5 kg
Réglages	Inclinaison, nivellement, décalage latéral
Gestion des câbles	Oui (intégrée)
Outils recommandés	Ruban à mesurer, crayon, niveau, chercheur de montants, poinçon, tournevis, foret, perceuse électrique, marteau, clé à douilles
Contenu de l'emballage	Supports de montage, plaque murale, vis pour téléviseur, entretoises, tirefonds, quincaillerie pour mur
Sécurité	Ne pas installer seul sur cloison sèche ; le mur doit supporter 5 fois le poids du téléviseur
Garantie	5 ans (standard Sanus)
Fabricant	Legrand AV Inc.
Réparabilité	Pièces détachées disponibles sur demande auprès du service client

FOIRE AUX QUESTIONS - VLT5 SANUS

Quel poids maximal peut supporter le support VLT5 ?

Le support mural Sanus VLT5 peut supporter un téléviseur pesant jusqu'à 79,3 kg (175 lb), accessoires inclus.

Quels types de mur sont compatibles avec ce support ?

Le support est conçu pour une installation sur montants en bois ou mur en béton coulé/blocs de béton. Il n'est pas recommandé de l'installer directement sur une cloison sèche sans kit spécial (réf. SSMK1).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un ruban à mesurer, crayon, niveau, chercheur de montants, poinçon, tournevis, foret, perceuse électrique, marteau et clé à douilles.

Puis-je installer ce support seul ?

Il est déconseillé d'installer ce support seul en raison du poids. Il est recommandé de se faire aider pour manipuler le téléviseur et fixer la plaque murale en toute sécurité.

Comment ajuster l'inclinaison du téléviseur ?

Après installation, vous pouvez régler l'inclinaison en desserrant légèrement les vis de réglage sur les bras du support, puis en inclinant le téléviseur à l'angle souhaité, avant de resserrer les vis.

Comment niveler le téléviseur après installation ?

Le support permet un nivellement grâce à des vis de réglage situées sur la plaque murale. Utilisez un niveau à bulle et ajustez jusqu'à ce que le téléviseur soit parfaitement horizontal.

Y a-t-il une gestion des câbles intégrée ?

Oui, le support VLT5 dispose d'un système de gestion des câbles intégré pour dissimuler les câbles HDMI et d'alimentation derrière le téléviseur.

Ce support convient-il à un téléviseur incurvé ?

Oui, le support VLT5 est compatible avec les téléviseurs incurvés. Les supports de montage s'adaptent à différentes configurations de trous VESA, ce qui permet de fixer la plupart des téléviseurs incurvés.

Comment retirer le téléviseur du support ?

Pour retirer le téléviseur, tirez vers le bas sur les câbles de dégagement (loquets) situés en bas des supports, tout en éloignant doucement le téléviseur du mur. Assurez-vous de maintenir les câbles pour éviter d'endommager le mécanisme de verrouillage.

Où puis-je trouver des pièces de rechange pour ce support ?

Contactez le service client Sanus au US : [phone] ou EMEA : [phone] (RU : [phone]) pour commander des pièces détachées.

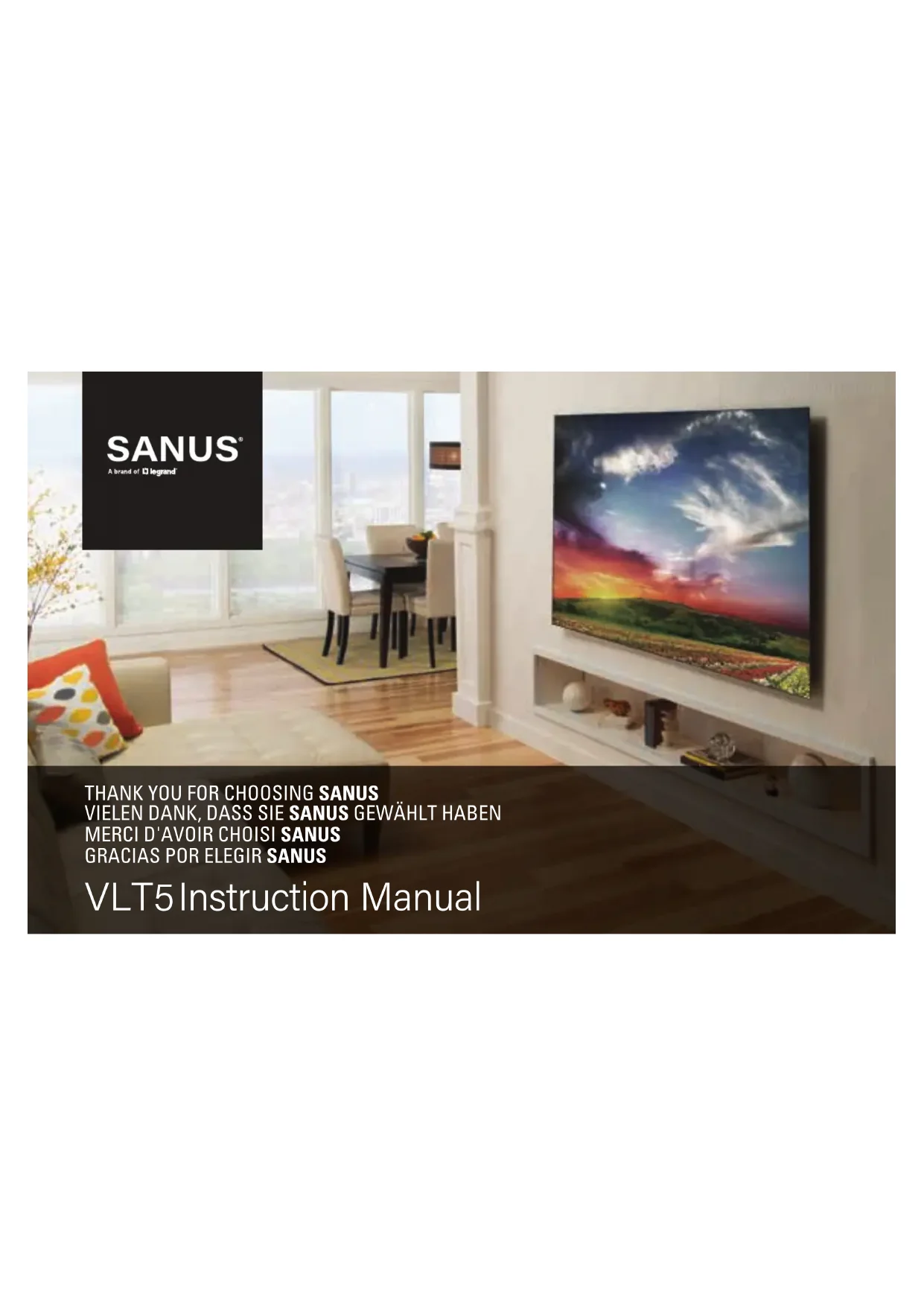

MODE D'EMPLOI VLT5 SANUS

Avant de commencer, assurons-nous que ce support vous convient parfaitement!

1

Votre téléviseur pèse-t-il plus de 79,3 kg (175 lb) avec les accessoires?

Non - Parfait!

Oui – Ce support n'est PAS compatible. Visitez MountFinder.Sanus.com ou composez le US: [phone]

EMEA: [phone] (RU : [phone]) pour trouver un support compatible.

2

De quoi est fait le mur?

Cloison sèche à montants en bois?

Béton coulé ou blocs de béton?

Cloison sèche à montants en acier?

Vous avez des doutes?

Kit pour montants en acier (#SSMK1) nécessaire

Appelez au US: [phone]EMEA: [phone] - RU : [phone]

3

Avez-vous tous les outils requis?

Ruban à mesurer

Crayon

Niveau

Chercheur de goujons

Poinçon

Tournevis

[Non-Text]

ForetForet

Perceuse électrique

Marteau

Clé à douilles

4

Vous êtes prêt à commencer?

Veuillez lire au complet ces instructions pour vous assurer d'être à l'aise avec ce processus d'installation facile. Veuillez également consulter le manuel du propriétaire de votre téléviseur pour savoir si son installation présente des exigences particulières.

Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter le service à la clientèle.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !

• Ce produit est conçu pour une utilisation sur des montants porteurs en bois, des murs en béton solide et en bloc de béton - Ne l'installez PAS seul sur une cloison sèche. Pour plus d'informations sur l'utilisation de ce produit avec des montants porteurs en acier, veuillez contacter le service client et demander le kit de montage pour montants en acier SSMKI.
• Le mur doit pouvoir supporter cinq fois le poids total du téléviseur et du support.
• N'utilisez pas ce produit à d'autres fins que celles spécifiées par le fabricant.
• Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

ÉTAPE 1 Fixez le support de montage au téléviseur

Voir à la PAGE4

FRANÇAIS

Pièces et quincaillerie pour l'ÉTAPE 1

AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement. Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le Service à la clientèle et non le détaillant. N'utilisez jamais de pièces endommagées!

1-1 Choix des vis pour le téléviseur (Voir à la PAGE 5). 1-2 Entretoises (Voir à la PAGE 5) REMARQUE : Utilisez l'entretoise destinée aux téléviseurs à dos plat fournie avec le téléviseur.

1-3 Fixez les supports de montage (Voir à la PAGE 6). IMPORTANT: Pour faciliter l'accès, les sangles doivent être au même niveau que le bas du téléviseur.

ÉTAPE 2 Fixez la plaque murale au mur

Voir à la PAGE7

Pour les installations sur montants de bois, suivez l'ÉTAPE 2A à la PAGE 8. Pour les installations sur béton, suivez l'ÉTAPE 2B à la PAGE 12.

Pièces et quincaillerie pour l'ÉTAPE 2

AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement. Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le Service à la clientèle et non le détaillant. N'utilisez jamais de pièces endommagées!

ÉTAPE 2A Option montant de bois

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Les quatre tirefonds 14 DOIVENT ÊTRE vissés fermement afin d'éviter tout mouvement indésirable de la plaque murale 13 Vérifiez que la plaque murale est solidement fixée au mur avant de poursuivre avec l'étape suivante.

Allez à l'ÉTAPE 3 à la PAGE 15.

ÉTAPE 2B Option béton coulé ou blocs de béton

ATTENTION : Évitez les dommages matériels et les blessures! Installez la plaque murale 13 directement sur le béton

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Les quatre tirefonds 14 DOIVENT ÊTRE vissés fermement afin d'éviter tout mouvement indésirable de la plaque murale 13 Vérifiez que la plaque murale est solidement fixée au mur avant de poursuivre avec l'étape suivante.

ÉTAPE 3 Fixez le téléviseur à la plaque murale

Voir à la PAGE15

ATTENTION : Évitez tout dommage matériel ou blessure! Assurez-vous toujours que les sections du support sont en position verrouillée et que le téléviseur est fixé à la plaque murale de façon sécuritaire 13

Gestion des câbles

Voir à la PAGE15

Réglages

Voir à la PAGE16

NIVEAU (Voir à la PAGE 17). INCLINAISON (Voir à la PAGE 17). DÉCALAGE LATÉRAL DU TÉLÉVISEUR (Voir à la PAGE 18). RETRAIT DU TÉLÉVISEUR (Voir À LA PAGE 18).

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Pour éviter de briser le loquet de verrouillage, toujours tirer vers le bas et retenir les câoles de dégagement R tout en éloignant le téléviseur du mur.

Dimensions

Voir à la PAGE35

REMARQUE : L'écart de configuration des troussur la patte de fixation droite pour téléviseur 02 est conçu dans le but de s'adapter à différentes configurations de trou de téléviseur, tout en assurant une bonne fixation à la plaque murale.
