Caractéristique	Détails
Type de produit	Support mural TV
Compatibilité	Écrans plats jusqu'à 65 pouces
Capacité de charge	Jusqu'à 40 kg
Angle d'inclinaison	Inclinaison réglable jusqu'à 15 degrés
Distance du mur	Profondeur réglable de 50 à 500 mm
Matériaux	Acier robuste et finition en peinture époxy
Installation	Fixation murale avec matériel inclus
Maintenance	Vérification régulière des fixations et de l'état du support
Sécurité	Conforme aux normes de sécurité en vigueur
Informations supplémentaires	Garantie de 2 ans

FOIRE AUX QUESTIONS - TV Easyslide Twin M Goobay

Comment installer le support mural Goobay TV Easyslide Twin M ?

Pour installer le support mural, suivez le manuel d'installation fourni. Assurez-vous de fixer le support sur des murs solides en utilisant les vis et les chevilles adaptées.

Quelle est la capacité de poids maximale du support ?

Le support mural Goobay TV Easyslide Twin M peut supporter un poids maximal de 50 kg.

Est-ce que le support est compatible avec toutes les tailles de téléviseurs ?

Le support est compatible avec les téléviseurs de 32 à 70 pouces, vérifiez le motif de fixation VESA de votre téléviseur pour assurer la compatibilité.

Comment ajuster l'inclinaison du téléviseur une fois monté ?

Le support mural permet un réglage d'inclinaison. Utilisez les boutons de réglage situés à l'arrière du support pour modifier l'angle d'inclinaison selon vos besoins.

Que faire si les vis de montage ne correspondent pas à mon téléviseur ?

Si les vis fournies ne correspondent pas, vous pouvez acheter des vis de montage M4, M6 ou M8 selon le modèle de votre téléviseur dans un magasin de bricolage.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

Le support mural est-il ajustable après installation ?

Oui, le Goobay TV Easyslide Twin M permet des ajustements en hauteur et en inclinaison même après l'installation.

Quelle est la garantie du produit ?

Le support mural Goobay TV Easyslide Twin M est généralement couvert par une garantie de 2 ans. Vérifiez les termes de la garantie dans le manuel d'utilisation.

MODE D'EMPLOI TV Easyslide Twin M Goobay

1 Consignes de sécurité 37

1.1 Notes general 37
1.2 Groupes de l'utilisateur 38
1.3 Niveau de mises en garde 38

2 Description et fonction 39

2.1 Contenu de la livraison pour les modèles 63479 et 63480 ...39
2.2 Contenu de la livraison pour les modèles 63479 et 63480....40
2.3 Outils requis 41

3 Utilisation prévue 42

3.1 Restrictions d'utilisation 42

4 Installation 42

4.1 Préparation 42
4.2 Montage mural 43

4.2.1 Preparation 43
4.2.2 Montage mural 44

4.3 Montage de I'ecran plat. 45

4.3.1 Ecrans plats avec face arrirere plane 45
4.3.2 Ecrans plats avec face arrirere courbee 46

4.4 Montage de I'ecran plat. 46
4.5 Ajuster I'ecran plat. 48

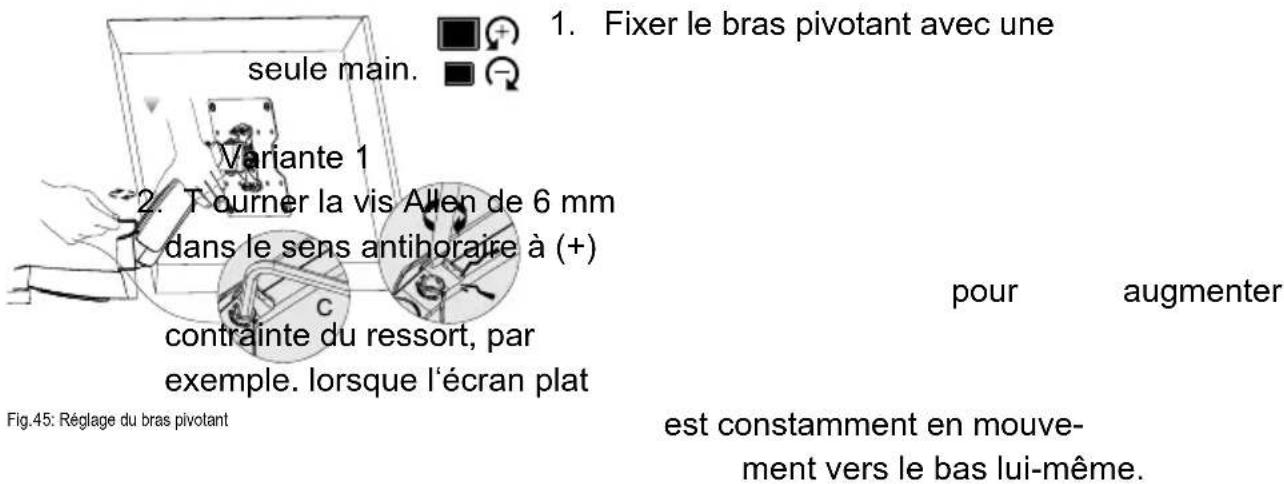

4.5.1 Réglage du bras pivotant 48
4.5.2 Réglage de la plaque VESA 49

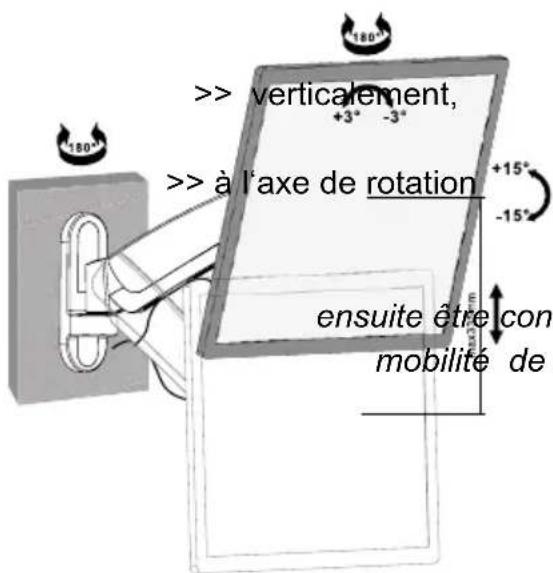

4.5.3 Reglage de I'ecran plat 49

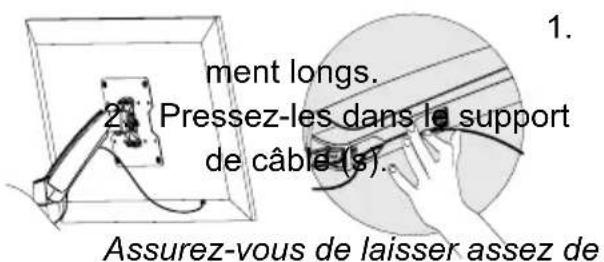

4.6 Gestion des cables 49

5 Entretien, maintenance, stockage et transport 50
6Dépannage 50

7 Specifications 51

7.1 Spécifications des modèles 63479 et 63480 51
7.2 Spécifications des modèles 63481 et 63482 51

8 Informations sur la norme VESA. 52
9 Instructions pour l'élimination 52

1 Consignes de sécurité

1.1 Notes general

• Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
• Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage.
• N'utilisez le produit, les pieces du produit et les accessoires que s'ils sont en parfait état.
• Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure.
• Pour des questions, des défauts, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semble pas avoir de solution, consultez votre revendeur.

Risque de mort par suffocation

Il existe un risque de mort par suffocation pour les enfants s'ils avient ou inhalent les pieces et les materiaux d'isoation.

Protégez les petites pieces et le matériel d'iso1ation contre une utilisation involtaire.

Risque de blessures par trébuchement ou par chute

Les produits et les câbles de connexion placés ou installés dans des endroits inappropriés peuvent entraîner des blessures.

Placez, transportez et installez le produit, les pieces et les accessoires en toute sécurité.
Quand vous travailliez avec des charges, travailliez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risque de blessures par coupures

Les enfants peuvent se couper avec les matériaux d'emballage.

Protégez les matériaux d'emballage contre une utilisation involtaire.

Risque de blessures par conditions ambiantes inappropriées

Des conditions extrêmes peuvent entraîner des blessures.

Faites attention aux cables sous tension ou aux autres lignes posées derrière le platre, et ne les endommagez pas!
N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la luzière vivie. Ceci contribue à la fatigue oculaire.

Risque de blessure par des pieces mobiles du produit

Les pièces mobiles peuvent pincer ou serrer les membres du produit.

Pas tener les membres lors de l'utilisation entre les parties de cisaillagement.
En cours d'utilisation, afin d'assurer la souplesse du produit.

C'est peut-être de s'éloigner du mur ou sur eux et déplacement létal.

Risque d'intervention personnelle et de mauvaise utilisation

Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.

Ne modifiez ni le produit ni les accessoires!

Risque de dommage du matériel par combinaison inappropriée du produit

La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.

Les specifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.

Risque de dommage matériel par conditions ambantes inappropriées

Des conditions ambiantes inappropriées peuvent endommager les objets.

Evitez les conditions extrêmes, comme la chaleur extrête, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique.
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Le matériel de montage fourni convient uniquement au montage sur de grosses pierres ou sur des murs en béton.

Pour les autres types de murs, utilisez un matériel de montage approprié.
Vérifier la stabilité du système périodiquement après l'installation.

1.2 Groupes de l'utilisateur

A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent être effectuels que par des spécialistes entrainés.

Etape de travail Groupe de l'utilisateur

Installation, désinstallation, alignment,enetretien, stockage,transport, élimination	Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail.»Ne laissez pas les enfants et les personnes souffrant de déficiencies mentales et motrices utiliser le produit!
Entretien, réparation	Uniquement réservé aux spécialistes entrainnés»Des mesures de sécurité particulières, une connaissance et des outils spéciaux sont nécessaires!

Tab.29: Groupe de l'utilisateur

1.3 Niveau de mises en garde

DANGER

Mises en garde contre les dangers entrainant directement des blessures sérieuses ou la mort en cas de non respect.

MIS EN GARDE

Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non respect.

ATTENTION

Mises en garde contre les dangers pouvant entrainer des blessures en cas de non respect.

NOTE

Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non respect.

2 Description et fonction

Viete TV support mural est utilise pour le montage de vos écrans plats aux murs sécurisés et vertical. Tous les modèles listed sont inclinables individuellement et pivotant et disposent d'un système de gestion des cables.

Les modèles 63479 et 63480 sont limités à écran plat de montage avec le dos plat. En outre, ils sont conçus pour les petites tailles d'écran et poids que les modèles 63481 et 63482.

Les modèles 63480 et 63482 ont un bras double et ont donc une plus grande variabilité que les modèles 63479 et 63481.

Reportez-vous aux specifications pour les détails de votre modele.

2.1 Contenu de la livraison pour les modèles 63479 et 63480

Partie Figure		Rac-courci	Nombre
Montage mural
TV support mural avec plate VESA et couvertures en plastique
63479 ou 63480		A	1
Vis murale de 6.3x55		W-A 3

Vis d'ancrage à béton W-B 3

Écran plat de montage

M4x14 M-A 4
M5x14		M-B 4
Rondelle D5		M-C 4
Outils
Clé Allen 3 mm		B 1
Clé Allen 6 mm		C 1
Clé		D 1

Tab.30: Contenu de la livraison pour les modèles 63479 et 63480

2.2 Contenu de la livraison pour les modèles 63479 et 63480

Partie Figure		Rac-courci	Nombre
Montage mural
TV support mural avec plate VESA et couvertu-res en plastique
63481		A	1
ou
63482
Vis murale de 6.3x55		W-A 3
Vis d'ancrage à béton		W-B 3
Écran plat de montage
M4x14 M-A 4

M5x14 M-B 4
M6x14		M-C 4
M8x20		M-D 4
Rondelle D5		M-E 4
Rondelle D8		M-F 4
Rondelle d'espacement TV		M-G 8
Outils
Clé Allen 3 mm		B 1
Clé Allen 6 mm		C 1
Clé		D 1

Tab.31: Contenu de la livraison pour les modeles 63479 et 63480

2.3 Outils requis

Outil	Figure
Testeur de ligne
Niveau à bulle
Crayon
Tournevis cruciforme

Perceuse électrique

Mègeche à béton de 8 x 60 mm

Seconde personne

Tab.32: Outils requis

3 Utilisation prévue

Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifique sur un mur vertical, résumés dans le chapitre „Spectifications". Une autre utilisation décrite dans le chapitre „Description et fonction" n'est pas autorisée. La néligence et l'ignorance de ces règles et consignes de sécurité peuvent cause der graves accidents, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité".

3.1 Restrictions d'utilisation

Utiliser uniquement dans des locaux secs.

4 Installation

4.1 Préparation

Vérifiez l'intégralité et l'intégrité

Vérifiez le contenu de l'emballage en le comparant à la livraison concer-nant l'intégralité et l'intégrité.

Assurer la compatibilité

NOTE

Risque de dommage du matériel par combinaison inappropriée du produit

Les specifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.

Tab.33: Assurer la compatibilité

4.2 Montage mural

ATTENTION	Risque de blessures par conditions ambiantes inappropriées
	>> Vérifiez la structure murale avant l'installation ouCHOisissez un emplacement d'installation sans risque.	!
	>> Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!
	>> N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vivie. Ceci contribue à la fatigue oculaire.
NOTE	Risque de dommage matériel par conditions ambiantes inappropriées
	>> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.	!

Tab.34: Montage mural

Outils pour tous les modèles

des outils supplémentaires pour les modèles 63479 et 63480

Clé D

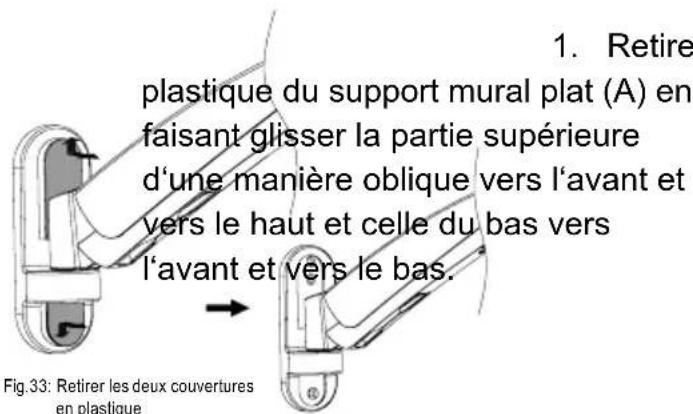

4.2.1 Préparation

1. Retirer les deux couvertures en

2. Retirer la plate VESA en devissant

Iécrous supérieurs légerement, de sOTE qu'il s'adapte tous jours solide-ment sur le fil.

1. Retirer l'écrous inférieurs gauche

completement.

1. Faites attention aux câbles sous

tension ou aux autres lignes posées
derrière le platre, et ne les endom
magez pas.
2. Utilisez un niveau à bulles pour arquer les trous de perçage sur le mur.
3. Marquez les trouse de 1 à 3 avec un stylo.

Fig.35: Aligner et marquer

1. Bouchez avec une vis

d'ancrage à béton (W-B) dans chaque trou de perçage.

1. Fixez le support mural TV (A) avec les vis murales (W-A) de sorte que l'encoche sur la plate VESA est dirigée vers le

Fig.37: Montage mural

haut.

1. Remettez les couvercles en plastique pour la fixation murale TV (A).

Fig.38: Remettez les couvercles en plastique

4.3 Montage de l'écran plat

ATTENTION	Risque de blessures par trèbuchement ou par chute
	>> Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.	!
NOTE	Risque de dommage matériel Cause par une procédure inappropriée	!
	>> Serrez les vis modérément pour éviter d'endommager le filetage.	!
	>> Ne positionnez JAMAIS l'écran devant durant l'installation!
	>> N'endommagez pas l'écran plat en utilisant des vis trop longues.

Tab.35: Montage de l'écran plat

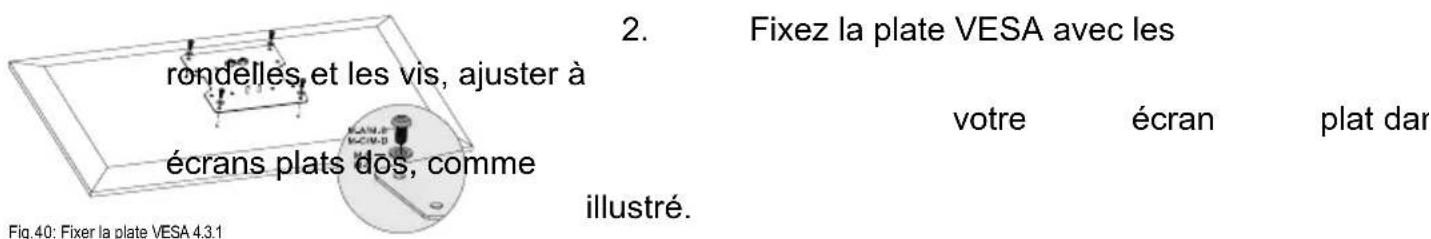

4.3.1 Ecrans plats avec face arrêté plane

Outils pour tous les modèles

4.3.2 Ecrans plats avec face arrêté courbée

Outils pour tous les modèles

L'utilisation des écrans plats avec le dos arqué est uniquement possible avec les modèles 63481 et 63482.

1.

Posez I'ecran plat vertical-

renversement.

Assurez-vous que les vis 1 se troit.

avec

I'ecrou

pré-ass

Fig.41: Posez la plate VESA 4.3.1 indiquedans le chapitre 4.2.Ces

pièces conservent plate VESA et écran plat tout en les fixant à la

plaque

de

paroi.

Fig.42: Fixez la plate VESA 4.3.2

2. Fixez la plate VESA avec les

les

entretoises

comme

illustré.

Les entreprises de télévision (M-G) peuvent etre utilisés seuils ou double. Assister à l'aide de la longueur de vis adequate.

4.4 Montage de l'écran plat

Risque de blessures par trèbuchement ou par chute

Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

NOTE

Risque de dommage matériel par conditions ambantes inappropriées

Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab.36: Montage de l'écran plat

Outils pour tous les modèles

des outils supplémentaires pour les modèles 63479 et 63480

Clé D

1. Accrocher écran plat et de la plate

rous supéri

eur

préassemblé

incliné

conjointement

avec

une

Fig.43: Montage de l'écran plat

Entre l'écrous supérieurs et le bouchon

fileté, un espace d'environ 4 mm convient

parfaitement.

Fig.44: Serrer I'ecran plat

1. Regler l'ecran plat vertical.

Serrer técrous supérieurs et inférieurs vers la croite sur les vis 1 et 2, à ce qui s tiennent bien.

4.5 Ajuster I'ecran plat

ATTENTION	Risque de blessure par des pieces mobiles du produit >> Pas tener les membres lors de l'utilisation entre les parties de cisaille- >> mention. En cours d'utilisation, afin d'assurer la souplesse du produit. C'est peut-être de s'éloigner du mur ou sur eux et déplace-ment latéral.
NOTE	Risque de dommage matériel par condi-tions ambiantes inappropriées >> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab.37: Ajuster I'ecran plat

4.5.1 Réglage du bras pivotant

Outils
Clé Allen 6 mm	C

Avec la vis Allen de 6 mm, vous pouvez ajuster la tension du ressort du bras pivotant. Un écran plat lourd nécessite un ajustement plus serré qu'un léger.

Variante 2

1. Tourner la vis Allen de 6 mm dans le sens hora pour diminuer la précharge du ressort, par exemple. lorsque l'écran plat est constamment en mouvement vers le haut lui-même.

4.5.2 Réglage de la plaque VESA

Outils

Clé Allen

3mm

B

1. Fixer le bras pivotant avec une

seule main.

1. Dessertez les vis Allen supéri
   ture de 3 mm e le tournant
   legement.
2. Ajustez l'angle d'inclinaison.
3. Serrer les vis Allen supérieure de 3 mm en le tournant fermement.

4.5.3 Réglage de l'écran plat

Fig.47: Reglage de I'ecran plat

Aligner l'écran plat au besoin

horizontalatement et / ou

Les cordons d'alimentation peuvent

ensuite etre connectes grace à la mobilité de la fixation murale.

4.6 Gestion des câbles

NOTE

Risque de dommage matériel par conditions ambantes inappropriées

Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Fig.48:Gestion des cables

Branchez les câbles suffisam

mou dans les cables, afin d'assurer la mobilité du système.

Fin de l'assemblage. Proceder dans l'ordre inverse du démontage.

5 Entretien, maintenance, stockage et transport

• Le produit ne doit être maintainu que par des ateliers professionnels.
• Protégez les angles contre la saleté et graissez-les régulierement avec de l'huile légère pour machine.
• Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces. Attention aux cables sous tension! N'utilisez aucun produit de nettoyage. Cela peut entrainer des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil.
  Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplaces!
• Vérifiez régulierement que toutes les fixations et vis sont bien solidement ancrees, reisserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements féquents. Ne serrez pas trop les vis.
• Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
• Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière!
• Les trous de perçage restent visibles après avoir enlevé le produit. ÀpRES une période de temps prolongée, une marque peut apparaitre sur la surface.
• Conservez l'emballage d'origine pour le transport et pour éviter des dommages.

6 Dépannage

Problème	Aide
Comment tester la qualité murale?	Les charges domestiques sont réglementées dans les diverses normes européennes.
	>> Vérifiez l'épaissur murale et celle du matériel sous le plâtre / papier peint.
	>> Demandez à un spécialiste.

Quels trough doit être percés?	>> Lisez le chapitre 4.2.
Il est difficile d'aligner le mon-tage mural.	>> Le maximum angle de pivotement peut en raison la taille de la TV peut être inférieure à celle indiquée.
Le support mural TV émet des sons.	>> These result from the internal ressort and are normal during the move.
	>> Occurring in the rest position, read the chapter 4.5.1.
Autres questions	>> Contactez votre revendeur.

Tab.39: Dépannage

7 Spécifications

7.1 Spécifications des modèles 63479 et 63480

Taille Spécification Unité

TV Taille 13-27 " / Pource

VESA 75x75 / 100x100 mm

Charger max. 15 kg

Angle d'inclinaison +/-15 °

Angle de pivotement de plate VESA +/-90 °

Angle d'inclinaison par bras pivotant +/-90 °

Angle de rotation de plate VESA +/-2 °

Distance du mur 63479: 50-360 mm

Dimensions 63479: 132 x 475 x 50-360 mm

Poids 63479: 2.40 kg

63480: 2.95

Tab.40: Specifications des modèles 63479 et 63480

7.2 Spécifications des modèles 63481 et 63482

Taille Spécification Unité
T V Taille 17-42	“ / Inch

VESA 100x100 / 200x100 / 200x200 mm
Charger max. 20 kg
Angle d'inclinaison	+/-15°
Angle de pivotement de plate VESA	+/-90°
Angle d'inclinaison par bras pivotant	+/-90°
Angle de rotation de plate VESA	+/-3°
Distance du mur	63481: 55-360	mm
	63782: 55-580
Dimensions	63481: 230 x 565 x 55-360	mm
	63482: 230 x 565 x 55-580
Poids	63481: 3.26	kg
	63482: 3.84

Tab.41: Spécifications des modèles 63481 et 63482

8 Informations sur la norme VESA

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des apparciels de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Assoziation: Assoziation de normalization de l'électronique video) a define trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre Caractéristiques du present guide, vous étés en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 × 300 mm pour Sony TVs)

Classe VESA Distance des trous pour la fixation des moniteurs

MIS-D 75x75 / 100x100 mm

MIS-E 200x100 / 200x100 mm

MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab.42: Informations sur la norme VESA

9 Instructions pour l'élimination

Ce produit ne doit pas etre mis au rebut avec les déchets menagers. Veuillez déposez gratuitement votre apparéil en fin de vie à un point de récepération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise

au rebut sont reglementés par les lois d'Etat et federales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retarder de nouvelles matières premières. Les matérielles recyclables suivants sont recueillis dans les points de recueils locaux:

• Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.

BETRIEBSANLEITUNG 2
USER'S MANUAL 18
MODE D'EMPLOI 32
ISTRUZIONI PER L'USO 48

ISTRUZIONI PER L'USO

Contenuo
