MODE D'EMPLOI WSP 1510 S AEG

Accumulateur à décharge statique

Notice d'utilisation et de montage

WSP 1510 S

1. Notice d'utilisation

A l'intention de l'utilisateur

1.1 Description de l'appareil 37

1.2Commande 37

1.3 Consignes de sécurité 38

1.4 Entretien et mainlenance 38

1.5 Bemargue importante 39

Que faire si...? 39

2. Notice de montage

A l'intention de l'installateur
2.1 Caracteristiques techniques 40
2.2 Description de l'appareil 42
2.3 Consignes et reulementations 44
2.4Montage 44
2.5 Monlane de I'annaeil 45
2.6Premiere mise en service 48
2-7 Reparallion, modilicalon de Iappareil. 48
2.8 Remise à l'utilisateur 48
3.Environnement et recyclage 51

Table of Contents

1. Milieu en recyclng 66

5

6

7

8

9

10

1112

13

14

1516

a_i

17

18
4

Für den Installateur

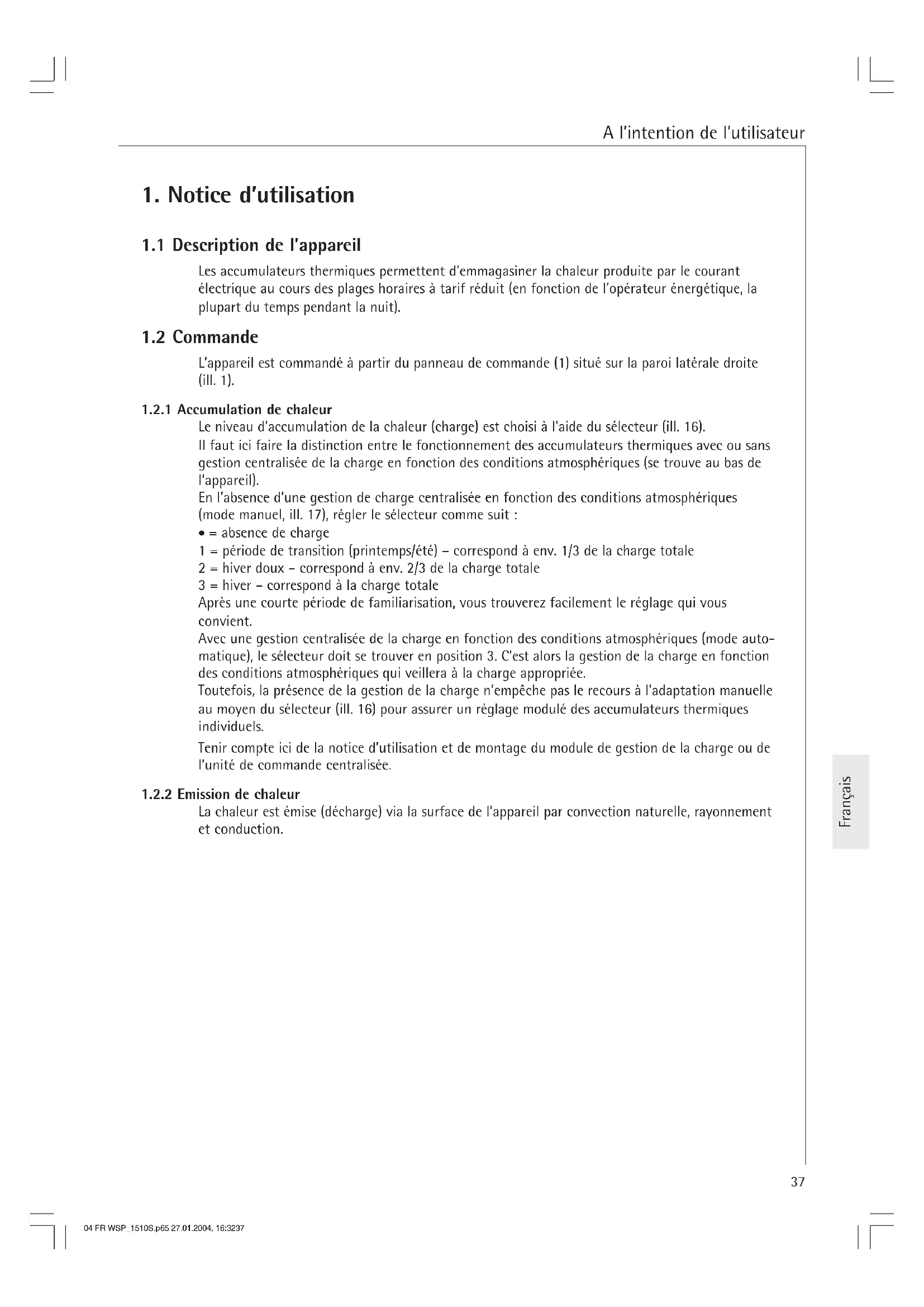

1. Notice d'utilisation

1.1 Description de l'appareil

Les accumulateurs thermiques permettent d'emmagasiner la chaleur produit par le courant électrique au cours des plages horaires à tarif réduit (en fonction de l'opérateur énergétique, la plupart du temps pendant la nuit).

1.2 Commande

L'appareil est commandé à partir du panneau de commande (1) situé sur la paroi latérale droite (ill. 1).

1.2.1 Accumulation de chaleur

Le niveau d'accumulation de la chaleur (charge) est choisi à l'aide du selecteur (ill. 16).

Il faut ici faire la distinction entre le fonctionnement des accumulateurs thermiques avec ou sans gestion centralisée de la charge en fonction des conditions atmosphériques (se trouve au bas de l'appareil).

En l'absence d'une gestion de charge centralisée en fonction des conditions atmosphériques (mode manuel, ill. 17), régler le/selecteur comme suit :

• = absence de charge
  1 = période de transition (printemps/été) - correspond à env. 1/3 de la charge totale
  2 = hiver doux - correspond à env. 2/3 de la charge totale
  3 = hiver - correspond à la charge totale

Après une courte période de familiarisation, vous trouvez facilement le réglage qui vous convient.

Avec une gestion centralisée de la charge en fonction des conditions atmosphériques (mode automatique), le sélection doit se couver en position 3. C'est alors la gestion de la charge en fonction des conditions atmosphériques qui veillera à la charge appropriée.

Toutefois, la presence de la gestion de la charge n'empêche pas le recours à l'adaptation manuelle au moyen du sélecteur (ill. 16) pour assurer un réglage modulé des accumulateurs thermiques individuels.

Tenir compte ici de la notice d'utilisation et de montage du module de gestion de la charge ou de l'unité de commande centralisée.

1.2.2 Emission de chaleur

La chaleur est émise (décharge) via la surface de l'appareil par convection naturelle, rayonnement et conduction.

1.3 Consignes de sécurité

L'appareil ne doit pas

• être exposé à la poussière, aux produits chimiques, aux gaz ou aux vapeurs représentant un risque d'incendie ou d'explosion ;
• se couver à proximé immediate de conduites ou de réciPIents contenant des produits inflam-mables ou exposifs ;
• être utilisé à une distance inférieure aux distances minimales imposées par rapport aux objets proches.
• Le montage (installation électrique) ainsi que la première mise en service et la maintenance de cet apparéil doivent être effectuels par un spécialiste/agree conformément aux générées instructions.
• Il ne faut enaucun casutiliser l'appareil lorsque des travaux de pose,de ponçage, de vitrification, de nettoyage à l'essence ou d'entretien (aerosol, encaustique) des sols ou similaires sont effectues dans la même piece.

Avant la charge, veiller à aérer convenablement la piece.

• Les surfaces du corps de l'appareil ainsi que la grille de sortie d'air peuvent atteindre des températures supérieures à 80 °C. C'est pourquoit il est interdit de poser sur l'appareil ou à proximite immédiate des objets combustibles, inflammables ou isolants pas plus que des tissus, que ce soit du linge, des couvertures, du papier, des recipients replis d'encaustique ou d'essence, des bombes aérosol ou similaires. Ne jamais faire secher de linge sur l'appareil. Risque d'accordance!

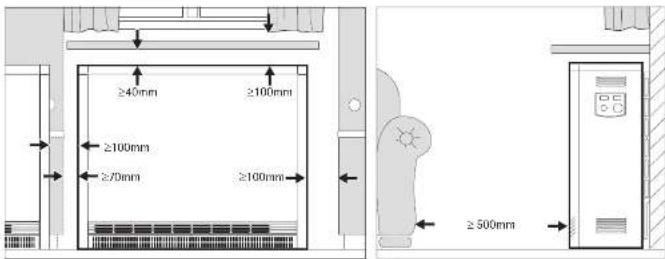

• Les objets tels que meubles, rideaux, voilages et textiles ou autres materiaux inflammables ou non, doivent respecter les distances minimales suivantes (ill. 2), en particulier par rapport à la grille de sortie d'air.

par rapport à la grille de sortie d'air 500mm

par rapport à la paroi latérale droite (espace de montage) 100 mm

par rapport à la paroi latérale gauche 70mm

par rapport à la paroi latérale gauche lorsque 2 accumulateurs

se trouvent l'un a cote de l'autre 100mm

par rapport au capot (ex. rebord de fenetre) 40mm

par rapport au capot (rideaux, voilages, matériaux inflammables) 100mm

L'air chaud doit pouvoir être evacué sans encombre (ill. 18) !

• Dans les locaux à usage professionnel (hôtels, résidences de vacances, écoles, etc.), apposer l'autocollant joint au besoin mode d'emploi « Ne rien poser ou appuyer contre cet apparéil » de manière bien visible sur le capot de l' apparéil.

1.4 Entretien et maintenance

S'il apparait de legères taches brunâtres à la surface de l'appareil, les faire disparaitre le plus rapidement possible à l'aide d'un chiffon humide.

Attendre que l'appareil soit froid pour le nettoyer avec un produit d'entretien d'usage courant.

Ne pas utiliser de produits abrasifs.

Ne pas introduire de produit en bombe aerosol dans les fentes d'airation.

1.5 Remarque importante

Conserver avec soin cette notice d'utilisation et de montage pour pouvoir la remetre, le cas échéant, au nouveau proprietaire. La mesure à disposition du spécialiste charge d'effectuer l'entretien de l'appareil.

Que faire si ... ?

	A l'intention de l'utilisateur	à l'intention du spécialiste
• l'accumulateur ne se réchauffe pas	Vérifier si ... ... le sélecteur est en position 3. ... les fusibles correspondant lo-gés dans le boîtier à fusibles sont défectueux ou si l'inter-rupteur de protection contre les courants de court-circuit est intervenu. Remédier à ce problème! Si l'accumulateur n'est pas encore chaud le lendomain, appeler un spécialiste.	Vérifier si ... ... la commande du disjoncteur des éléments chauffants fonctionne convenablement. ... les bornes L1/L2/L3 sont sous tension. ... le limiteur de température (F1) est activé.
• la température du corps de l'accumula-teur est anormale-ment élevé même en cas de température extérieure douce.		Vérifier si ... ... le signal de commande Z1 de la gestion de la charge a été reçu à la borne A1/Z1 de l'accumula-teur de chaleur.

2. Notice de montage

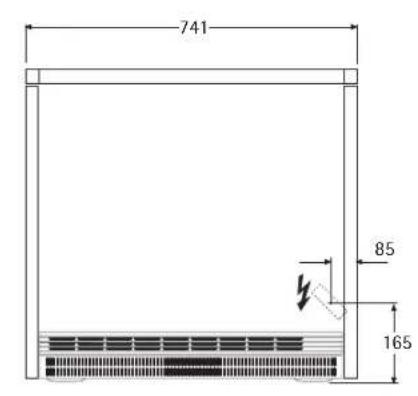

2.1 Caracteristiques techniques

L'installation et le raccordement électrique doivent être effectuels par un spécialiste conformément aux générées instructions de montage.

	WSP 1510 S
Poids (avec les pierres) kg	106
Raccordcment	1/N/PE ~ 50 Hz 230 V
Puissance kW	1,5
Charge de mesure kWh	12
Charge maxi. PHi kWh	16,2
Pierres d'accumulation
Nbre de paquets (pierres) Unité	9 (18)
Poids des pierres kg	76

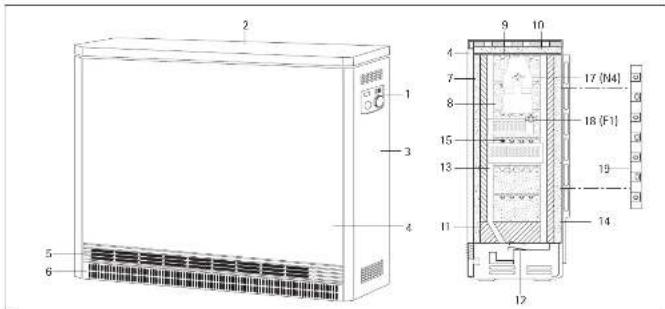

2.2 Description de l'appareil (page 3, ill. 1)

1 Panneau de commande
2 Capot
3 Paroi laterale droite
4 Paroi avant
5Grille desortingdair
6Grille d'entree d'air
7 Paroi avant interne
8 Pierres d'accumulation
9 Tôle de recouvrement
10 Isolation thermique
11 Isolation thermique du fond
12 Buse
13 Canal d'air
14 Passe-cable
15 Elementchauffant
17 Regulateur de tempéature - Charge (N4)
18 Limiteur de température (F1)
19 Fixation murale
A1: Regulateur electronique de charge (page 12)
V4: Témoin de fonctionnement/ dysfonctionnement
X16 Adaptation du signal de commande en 4 étapes
X17 Reducteur du niveau de charge en 4 étapes

2.2.1 Fonctionnement

Les pierres d'accumulation sont rechauffees par les éléments chauffants places entre les rangiées de pierres. La charge est réglée en continu à l'aide du régulateur de charge (selecteur, ill. 16)

Le démarrage et la durée de la charge sont déterminés par l'opérateur énergétique concerné.

Un régulateur de température (17) ainsi qu'un limiteur de température (18) empêchent une surchauffe de l'appareil. Alors que les régulates de température se remettent en marche automatique, le limiteur de température sera reactif par le spécialiste après réparation par pression exercée sur le bouton situé au centre du limiteur.

La chaleur ainsi accumulée est ensuite diffusée à travers la surface de l'appareil par convection naturelle, rayonnement et conduction.

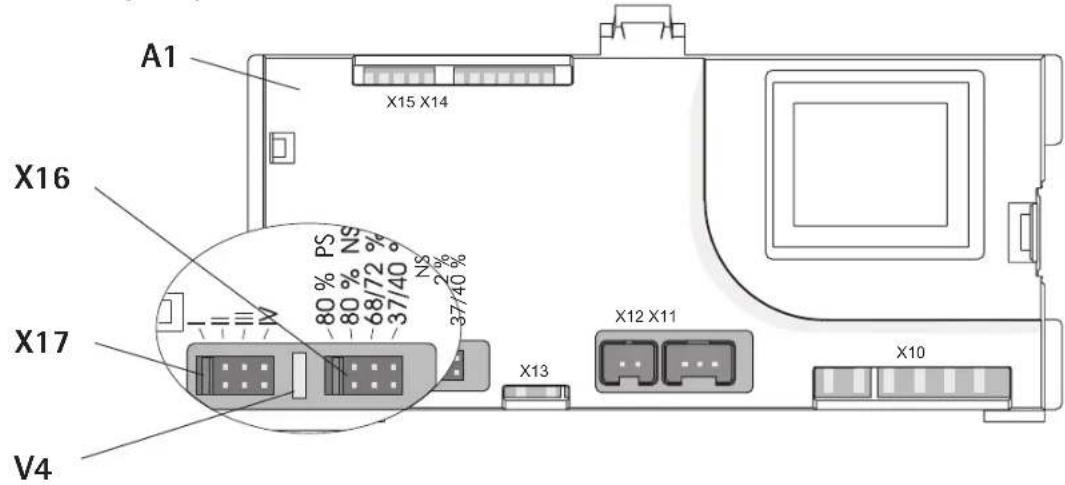

2.2.3 Régulator de charge électronique

Dysfonctionnement

Le régulateur de charge de l'appareil est régèle à l'usine sur « dysfonctionnement positif (80 % PS), c'est-à-dire qu'en cas de panne de la programmation de la charge (ex. absence de signal de commande), l'appareil est tout de même charge en totalité.

On peut passer en « dysfonctionnement négatif » (pas de charge de l'accumulateur de chaleur) en déplaçant le cavalier X16 sur la Position « 80 % NS » si l'appareil est branché sur un module numérique de gestion de la charge.

Fonctionnement avec gestion de la charge

Tenir compte des remarques correspondantes dans la notice d'utilisation et de montage de la gestion de la charge.

Signal de commande

Le régulateur de charge électronique peut être relié au module de gestion par différents signaux de commande (ED), ce qui permet de l'intégrer à des installations existantes.

Il est reglé à l'usine sur un signal de commande CA (signal de courant alternatif aux bornes

A1/A2) avec 80% ED.

D'autres signaux ED (68/72, 37/4 0% ) peuvent etre selectionnes par displacement du cavalier X16.

C'est nécessaire lorsque l'appareil est intégré dans une installation existante qui gère la charge au moyen de l'un des signaux ED évoqués.

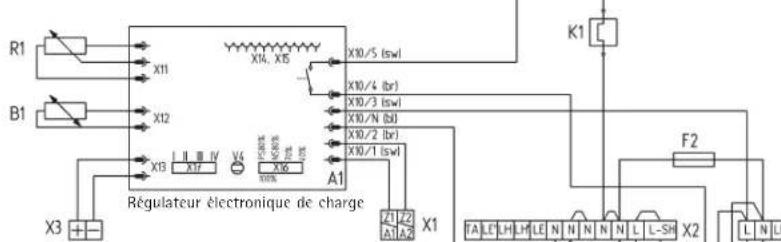

Raccordement au signal de commande CC (X3) (voir schema electrique page 18)

Si l'installation est equipée d'une gestion de la charge à signal de commande CC (courant contin 0,91 V - 1,43 V), le signal de commande doit être branché sur les bornes de commande « CC + » (pôle positif) et « CC - » (pôle négatif) (tenir compte de la polarité!) recouvertes à l'usine. Le signal de commande 230 V CA ne doit pas être branché aux bornes « CC + » et « CC - » Cela risquerait d'endommager le régulateur de charge.

Témoin de fonctionnement/dysfonctionnement (V4) du régulateur de chargelectronique

LED « vert » ⇒ pas de dysfonctionnement le régulateur de charge fonctionne correctement.

LED « rouge » ⇒ dysfonnement

a) Le selecteur de charge (R1) et/ou le capteur interne (B1) est defectueux ou non branché.
b) Le cavalier X17 servant à abaiser le niveau de charge manque.

La charge n'a pas lieu.

2.3 Consignes et réglementations

• Tenir compte de tout ce qui se trouve dans l'emballage!
• Respecter la reglementation concernant les batiments et les garages du pays concerné.
• La surface d'installation doit partager une force portante suffisante.

En cas de doute, faire appel à un expert en batiments (poids de l'accumulateur de chaleur voir « Caracteristiques techniques »).

• Respecter les distances minimales par rapport aux objets proches (ill. 2 et 2a).
• Tous les travaux de raccordement et d'installation électriques doivent être effectuels conformément à la réglementation VDE (0100), aux consignes de l'opérateur énergétique et aux directives nationales et régionales.
• L'appareil doit pouvoir être déconnecté du réseau à tous les pôles par un dispositif supplémentaire doté d'une distance de coupure de 3 mm minimum. A cet effet, on peut utiliser des disjoncteurs, des fusibles etc.
• L'augmentation ultérieure de la puissance absorbée doit faire l'objet d'une nouvelle autorisation de l'opérateur énergétique. Si l'augmentation ultérieure de la puissance n'est pas signalée à l'opérateur énergétique, cela équivaut à une violation du contrat de fourniture de courant.
• Le matériel électric quod doit être adapté à la consommation nominale des apparciels.
• Tenir compte des indications figurant sur la plaque signalétique de l'appareil! La tension indiquée doit concorder avec la tension du réseau.
• L'appareil doit être fixé pour répondre aux exigences VDE en matière de sécurité.

2.4 Montage

Pour répondre aux exigences VDE relatives à la sécurité de l'installation, l'accumulateur de chaleur doit être maintainu par une fixation murale ou au sol (ill. 8).

Pour la fixation murale, un trou a ete prevu a proximite du boitier de commande permettant de faire passer une vis destinee a empecher l'appareil de basculer.

Autre possibilité : percer 4 troughs (Ø 9mm) dans les pieds de l'appareil pour le visser au sol ou aux socles, si I'on utilise des socles (demonter la grille de sortie et d'entrée d'air ainsi que les canaux de circulation de l'air).

2.4.1. Site de montage

L'appareil ne doit pas
- être exposé à la poussière, aux produits chimiques, aux gaz ou aux vapeurs représentant un risque d'incendie ou d'explosion ;
- se couver à proximé immediate de conduites ou de recipients contenant des produits inflammables ou explosives;
- être utilisé à une distance inférieure aux distances minimales imposées par rapport aux objets proches.

Dans les pieces dans lesquelles il se dégage des gaz d'échéppement, des odeurs d'huile ou d'essence, il peut se former des mauvaises odeurs persistantes et il y a, le cas échéant, des risques d'encrassement.

Plancher

La surface d'installation de l'appareil doit etre plane et presenter une force portante suffisante de maniere a eviter toute deformation du corps de l'appareil.

Il faut garantir une résistance minimale à la température d'au moins 85^ au mur d'installation et d'au moins 80^ au plancher. Les appareils peuvent être installés sur tous les sols ordinaires, mais il faut toute fois tener compte du fait que des modifications peuvent surgir au niveau des patins sur les sols en PVC, les parquets, les tapis à poils longs, sous l'effect du poids et de l'action de la chaleur. Il convient alors de recourir à des cales thermostables (non comprises dans la fourniture).

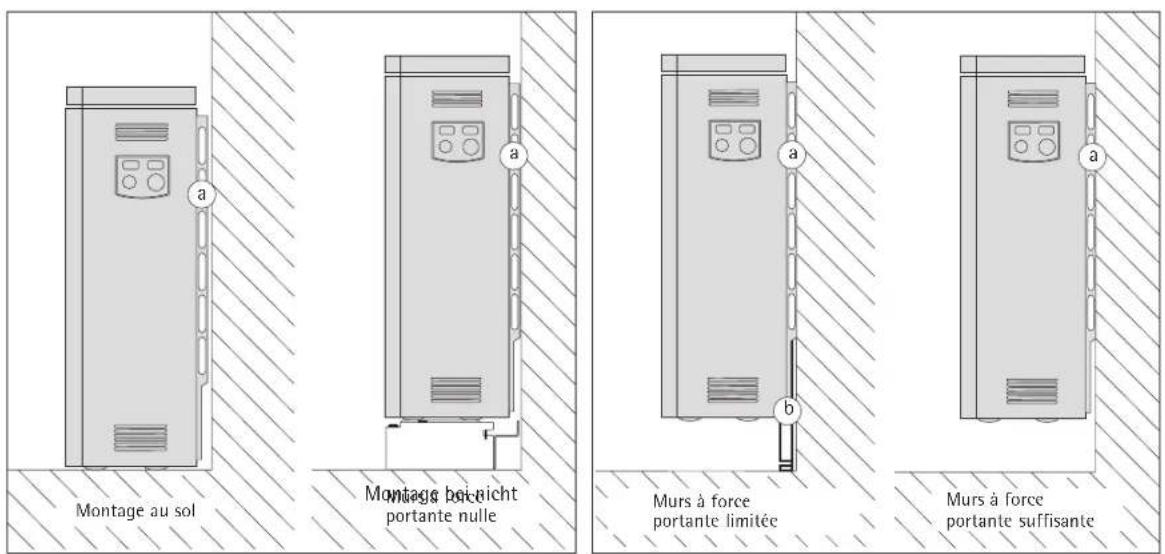

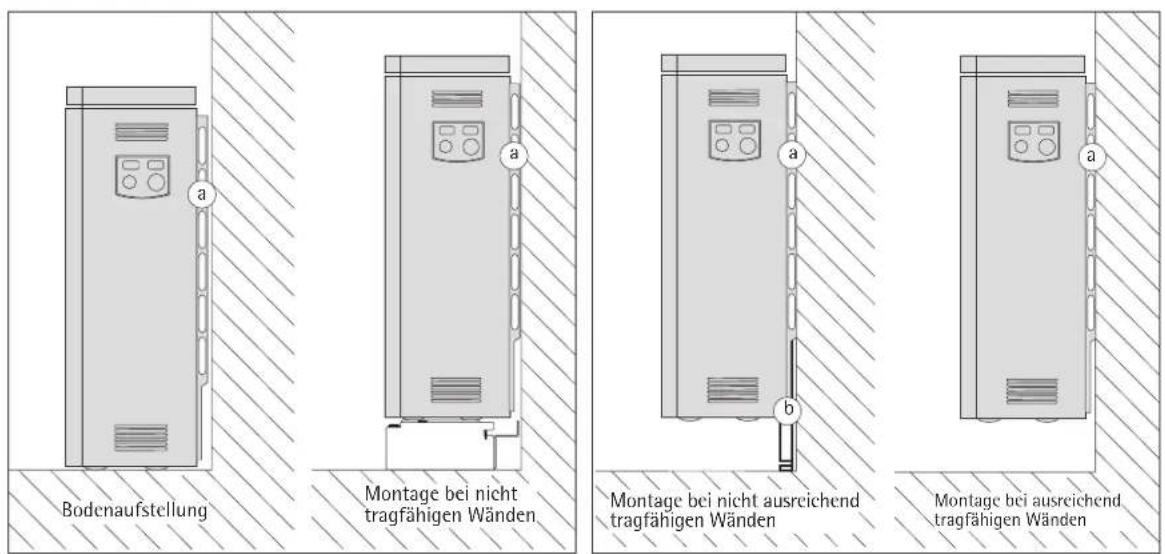

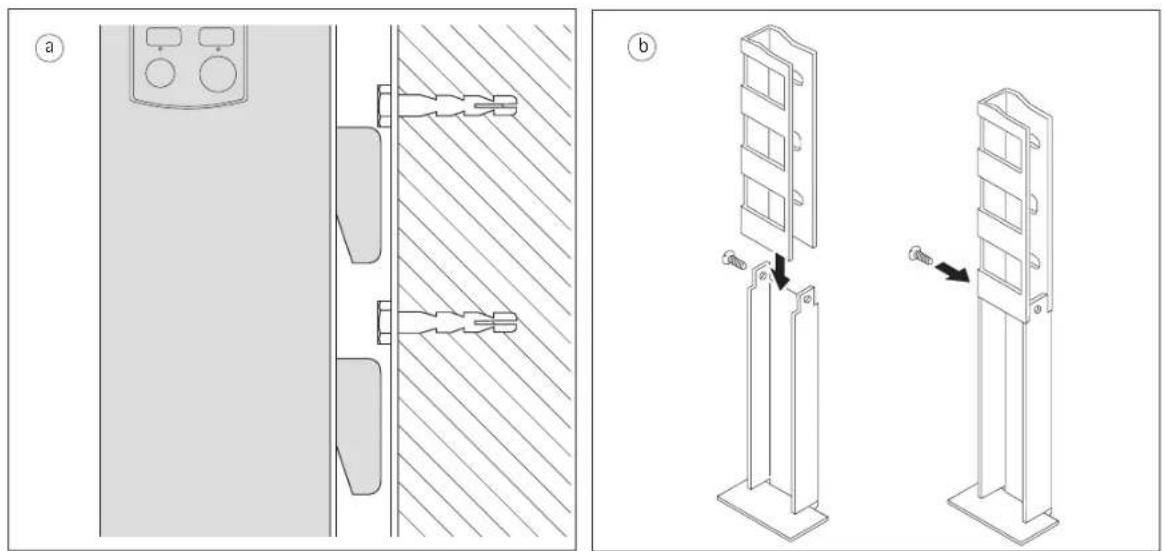

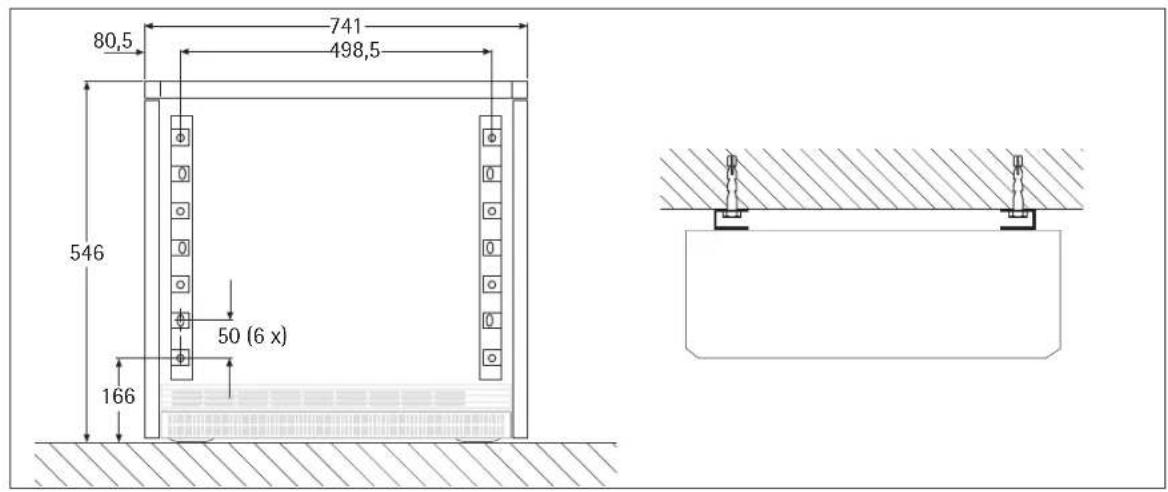

2.4.2 Fixation à l'aide de supports muraux

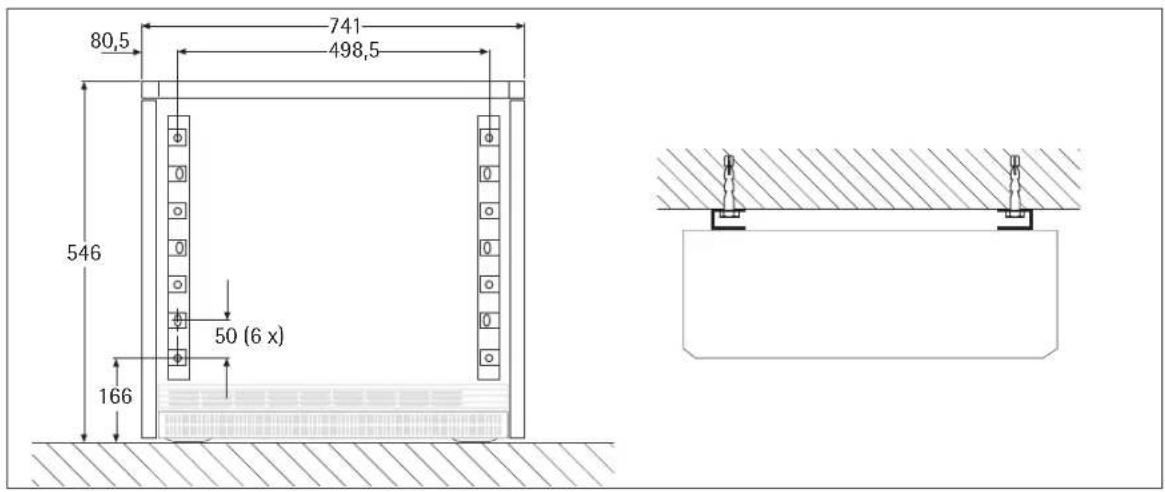

Avant d'installer l'appareil, visser deux fixations murales (19) en tenant compte des écarts de sécurité au mur (pour les cotes se reporter aux « Caracteristiques techniques » page 9). Pour ce type de montage, tener compte des points suivants :

Si le mur presente une force portante suffisante, l'appareil peut etre fixe au mur par les fixations jointes à la fourniture.

Attention!

Vérifier si le mur et les vis et chevilles compris dans la fourniture sont capables de supporter le poids de l'appareil.

Si la force portante du mur est limite, le mode WSP 1510 S ne peut etre eloigné du sol que par une fixation murale combinée a un soutien auxiliaire (en option).

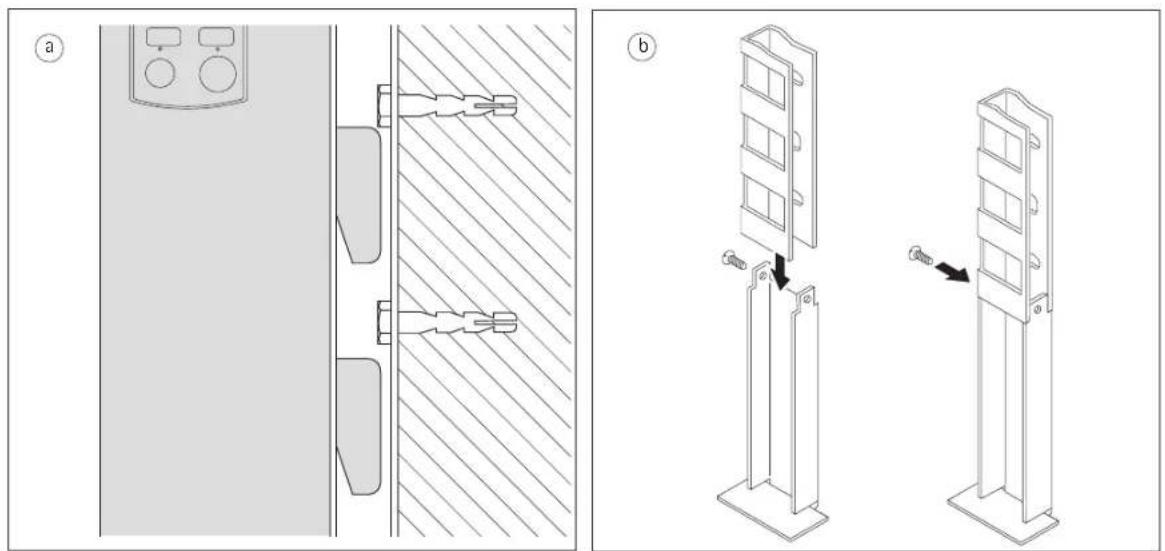

2.4.3 Installation avec socle

En l'absence de mur approprié à la fixation de l'appareil, fixer l'appareil au sol par l'intérimédiaire d'un socle (en option) (vissage apparemil/socle et socle/plancher).

2.5 Montage de l'appareil (ill. 3-14)

Avant d'installer l'appareil, veiller à respecter les distances minimales autorisées par rapport aux objets proches.

Deux fixations murales se trouvent au dos de l'appareil. Les retirer avant le montage.

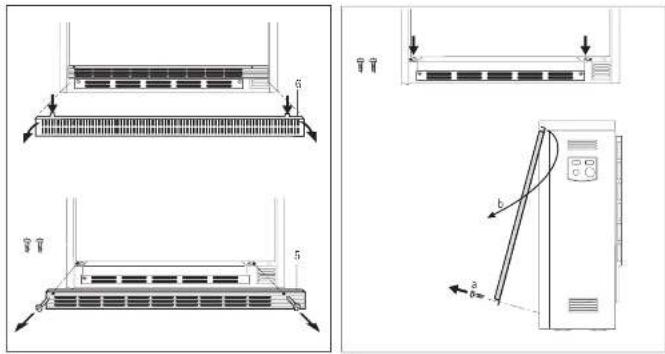

2.5.1 Installation de l'appareil (ill. 3-6)

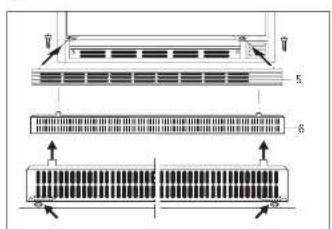

• Dévisser la grille de sortie d'air (5) et la déposer avec la grille d'entrée d'air (6);
• Dévisser la paroi avant (4) à l'arête inférieure, la faire basculer vers l'avant et la décrocher à l'arête supérieure après l'avoir soulevée légrement.
• Devisser la paroi avant (7) sur les profils lateraux, faire basculer l'extremite supérieure vers l'avant et tirer vers le haut;
• Soulever légrement la paroi latérale droite (3) et la retirer ;
• Brancher les cables de raccordement au secteur ainsi que les cables de raccordement du régulateur de charge et de décharge en les introduisant par l'orifice dans la paroi arrêté de l'appareil (14) tout en tenant compte de l'énoncé du point 2.5.2 (décaler le cable de raccordement d'env. 260mm , le raccourcir au besoin de manière à ce qu'il ne touche pas les fentes d'aération de la paroi latèreale);
• Monter l'appareil comme indiqué au point 2.4 ;
• Retirer la tôle de recouvrement (9), le replissage en carton, le bouton de commande et les fournitures (vis et douilles) se trouvant à l'intérieur (ill. 9). L'intérieur de l'appareil doit être entierement exempt de corps étrangers tels que résidus d'emballage, etc.

Vérifier que l'isolement thermique de l'appareil n'a pas ete endommagee au cours du transport, la rempeler si necessaire.

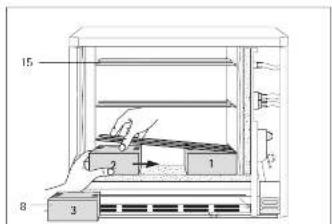

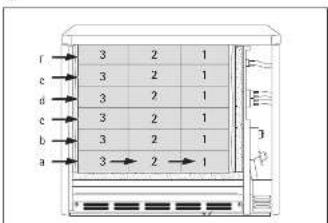

Mise en place des pierres d'accumulation (ill. 10 et 11)

Les pierres d'accumulation sont livrées dans un emballage séparé.

Les pierres d'accumulation légerement endommagées au cours du transport peuvent être utilisées. Cela n'aura aucune incidence sur le bon fonctionnement de l'appareil.

Pourmettre en place les pierres d'accumulation (8) soulever tegement (ill.10) les éléments chauffants (15).

Poser la première pierre d'accumulation avec les rainures destinées à receivevoir les éléments chauffants tournées vers le haut, à quelques distance de l'iso1ation thermique droite, sous I'elément chauffant et la pousser vers l'iso1ation thermique droite et arriere. Les trou soblons constituent les canaux de chauffe.

En soulevant les éléments chauffants veiller à ce que les orifices percés dans les isolations thermiques laterales ne soient pas élargis par les éléments chauffants.

Puis insérer la tôle de recouvrement (9) retiree de l'intérieur de I'appareil sur la couche superieure de pierres d'accumulation (ill. 12).

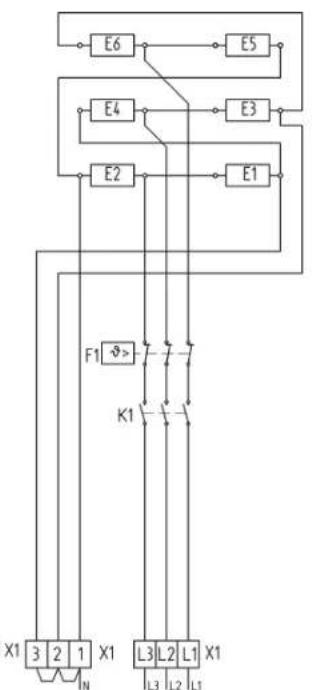

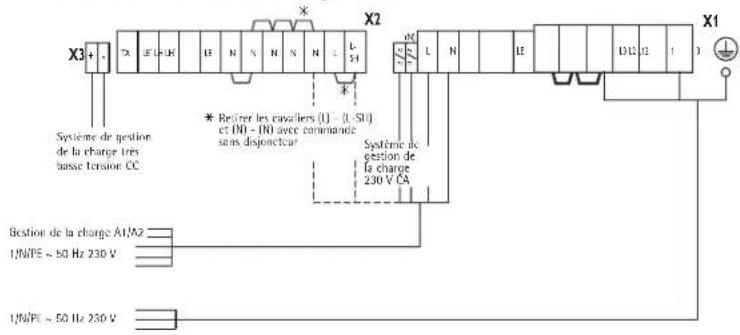

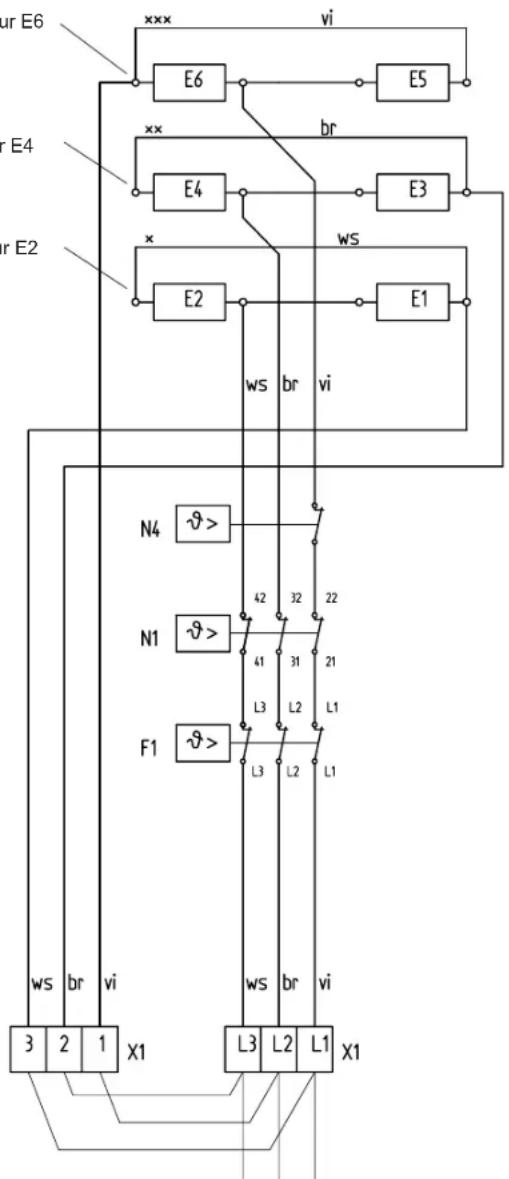

2.5.2 Raccordement électrique

Le raccordement electrique est du type 1 / N / P E 50Hz230V

Le raccordement direct par NYM est possible. Le nombre des cables d'amenee et des brins de cables aixsi que les sections des cables dependent de la valeur de raccordement de l'appareil et du type de raccordement au secteur ainsi que d'eventuelles prescriptions de I'opérateur énergétique. Tenir compte des schémas des connexions correspondants.

Si I accumulateur est raccordé à un module de gestion automatique de la charge, il peut etre sous tension aux bornes A1/Z1 - A2/Z2 bien que les fusibles soient retirés.

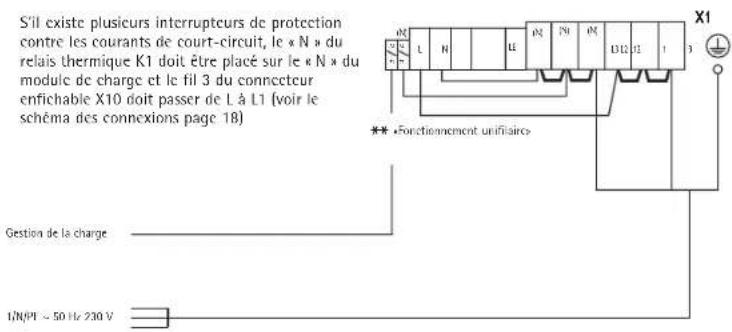

Raccordement

Libérer les cables electriques d'une éventuelle traction et les brancher conformément au schéma des connexions electriques de l'appareil (sur la face interne de la paroi latérale droite) ou au schéma des raccordements qui se trouve à coté.

Si la tôle logée dans le boitier de commande, destinée à receivevoir les borniers secteur, est difficile d'accès en raison d'un écart létal trop juste, on peut la faire pivoter vers l'avant en desserrant la vis (ne pas dévisser) de la paroi arrière.

Pendant la charge, la borne «L» du bornier X2 doit être sous tension (230 V).

En l'absence d'une alimentation en courant séparée, il est possible de pointer la borne « L1 » et la borne « L ». Dans ce cas il faut également pointer la borne « N » du bornier X2 à la borne « N » du bornier X1.

Veiller à un raccordement correct à la terre!

Avant d'être branché dans l'appareil, le cable de raccordement d'un signal de commande CC doit être recouvert d'une gaine isolante depuis la décharge de traction jusqu'àu bornier.

Commande sans disjoncteur

En l'absence de disjoncteur (exigée par certains opérateurs énergétiques), il est possible d'utiliser le relais thermique intégré à l'usine dans l'accumulateur.

Il faut alors brancher les signaux de l'opérateur énergétique «LF» et «N» ou les signaux «SH» et «N» du module de gestion de la charge correspondant directement aux bornes «L-SH» et «N» de l'accumulateur de chaleur. Tenir compte des remarques signalées par un * dans le schéma des raccordements.

Retrier les cavaliers (L) - (L-SH) et (N) - (N) pour la commande sans disjoncteur

Les éléments chauffants de l'appareil ne seront pas mis en circuit avant que l'opérateur énergétique n'ait délivré son autorisation de charge (LF) et que le régulateur de charge électronique autorise la charge.

Pour le fonctionnement unifilaire**, poser un cavalier entre «N» et «A2/Z2»!

Tenir compte de la plaque signalétique de l'appareil !

2.5.3 Appareil en etat de fonctionnement

Nettoyage de I'appareil (ill. 13)

Il convient de nettoyer l'appareil ouvert une fois son installation achevée et les pierres d'accumulation en place.

Fermer l'appareil (ill. 14 et 15)

• Placer l'arete laterale de la paroi interne (isolation thermique comprise) en bas sur les profils d'appui, appuyer en haut sur l'appareil et visser sur celui-ci.
• Accrocher la paroi laterale droite en bas, la faire basculer vers le haut. L'accrocher en haut et la fixer à l'aide d'une vis ; (opération inverse voir 2.5.1 - Demontage de la paroi droite, ill. 6).
• Accrocher la paroi avant en haut, la faire basculer en bas sur l'appareil et la fixer à l'aide de 2 vis (utiliser les trous internes) (ill. 14);
• Visser la grille de sortie d'air. Pour ce faire, serrer les vis à la main et desserrer d'environ un tour (ill. 15);
• Placer le bas de la grille d'entrée d'air à l'oblique sur les encoches du fond de l'appareil, la faire basculer vers le haut et l'insérer dans les encoches derrière la grille de sortie d'air (ill. 15).

Scheme des raccordements ...

... avec commande sans disjoncteur

... en cas de remplacement d'un accumulateur ancien, en l'absence d'alimentation en courant diurne

2.6 Première mise en service

Danger de court-circuit Regulateur de charge

Lors de la mesure de tension aux contacts du relais thermique, risque de destruction du régulateur de charge en cas de court-circuit à la masse (glissement des pointes d'essay).
Le témoin reste sur « vert »!

2.6.1 Charge

L'appareil peut être mis en service sans préchauffage. La charge s'effectue soit manuellement par le biais du régulateur de charge mécanique ou automatiquement avec la gestion de charge Elfamatic disponible.

Au cours de la première charge, relever la valeur de charge en kWh et la comparer à la charge maximum autorisée à froid figurant dans les « Caracteristiques techniques »

La valeur de charge relevante ne doit pas dépasser la charge maximum autorisé à froid.

Une oedur peut se dégager lors de la première charge, il convient donc d'aérer suffisamment la piece (1,5 renouvellement de l'air, fenêtre basculée par ex.). Dans une chambre à coucher, ne pas procéder à la première charge pendant le sommeil.

2.7 Réparation, modification de l'appareil

La réinstallation d'un apparéil désassemblé à des fins de réparation ou déjà en service à un autre emplacement s'effectue, comme pour la première mise en service, conformément à la presente notice de montage.

Dans ces cas là, veiller particulièrement aux points suivants : replacer les éléments de l'isolation thermique sur lesquels vous constatéz des dommages ou des alterations susceptibles de nuire à la sécurité. Avant la mise en service, effectuer un contrôle de l'isoolation et mesurer la prise de courant nominale.

2.7.1 Reparation, modification de l'appareil

Pour les travaux de transformation, d'extension et d'encastrement, consulter les instructions jointes aux lots de pieces concernés.

2.8 Remise à l'utilisateur

Expliquer le fonctionnement de l'appareil à l'utilisateur. Attirer tout particulièrement son attention sur les consignes de sécurité.

Remetre la notice d'utilisation et de montage à l'utilisateur.

A1: Regulateur electronique de charge

B1: Température interne - Charge

E1 - E6: Éléments chauffants (accumulateur)

F1: Limiteur de température

F2: Fusible (250 V 2A à action retardée)

K1: Relais thermique

N4: Limiteur de température - Charge

R1: Regulator - Charge (selecteur)

V4: Témoin de fonctionnement en mode sécours

X1: Bornier secteur

X2: Bornier

X3: Bornes CC 0,91 - 1,43 V

X16: Adaptation du signal de commande en 4 étapes

X17: Reducteur de puissance en 4 etapes

Signal de gestion de la charge CC
Signal dc gestion de lacharge 230 V CA

Circuit de commande 1/NPE AC 50 Hz 230 V

3/N/PE AC 50 Hz 400 V
1/N/PE AC 50 Hz 230 V

Symboles de la plaque signaletique

(example WSP 1510)

Poids total

Charge

Attention ! Sur le 3/PE AC 50 Hz 230 V secteur

Il est nécessaire de modifier le câblage d'origine de l'accumulateur de chaleur !

Scheme electrolyte du 3/PE AC 50 Hz 230 V

Il est nécessaire de modifier le câblage d'origine comme ci-dessous!

xxx Debrancher le fil vi (violet) de E2 et le brancher sur E6
xx Debrancher le fil br (brun) de E6 et le brancher sur E4
x Debrancher le fil ws (blanc) de E4 et le brancher sur E2

3/PE AC 50 Hz 230V

E1-E6:éléments chauffants (accumulateur)
F1: limiteur de température de sécurité
N1: limiteur de température - charge
N4: limiteur de température - charge
X1: borne secteur

Les ponts doivent etre poses au cours de l'installation.

3. Environnement et recyclage

Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous débarrasser de l'emballage conformément aux régles nationales relatives au traitement des déchets.

Garantine

La garantie est a faire valeur dans le pays ou l'appareil a ete achete. A cette fin, veuillez prendre contact avec la filiale AEG Home Comfort concennee, a defaut l'importateur agreé.

Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installerateur qualifié.

Le fabricant ne saurait etre rendu responsable des dommages causés par un apparéil qui n'aurait pas ete installé ou utilise conformément à la notice de montage et d'utilisation jointe à l' apparéil.
