MODE D'EMPLOI WSP 4010 AEG

1. Notice d’utilisation

A l’intention de l’utilisateur

1.3 Consignes de sécurité ______________ 36

2. Notice de montage

A l’intention de l’installateur

2.1 Caractéristiques techniques _________ 38

2.2 Description de l’appareil____________ 39

2.3 Consignes et réglementations _______ 40

2.6 Première mise en service ___________ 45

2.7 Réparation, modification de l’appareil_ 45

2.8 Remise à l’utilisateur ______________ 45

3. Environnement et recyclage ___________ 48

Voor de installateur

3,4 0,5 / 0,8WSP 4010

3,4 1,2 / 1,5WSP 7010

2,7 4,1 5,5 6,5 8,1 9,0

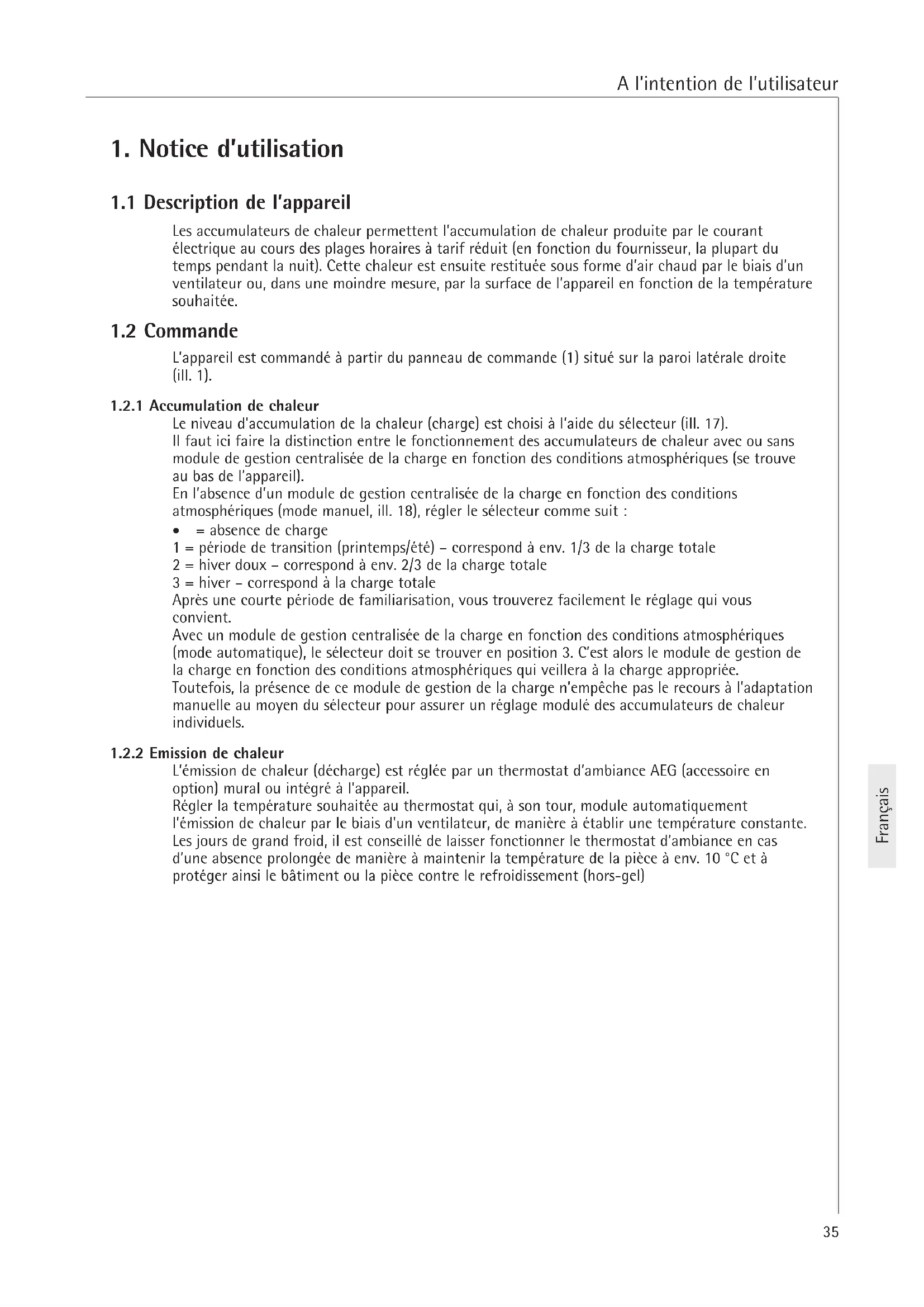

1. Notice d’utilisation

1.1 Description de l’appareil

Les accumulateurs de chaleur permettent l’accumulation de chaleur produite par le courant électrique au cours des plages horaires à tarif réduit (en fonction du fournisseur, la plupart du temps pendant la nuit). Cette chaleur est ensuite restituée sous forme d’air chaud par le biais d’un ventilateur ou, dans une moindre mesure, par la surface de l’appareil en fonction de la température souhaitée.

L’appareil est commandé à partir du panneau de commande (1) situé sur la paroi latérale droite (ill. 1).

1.2.1 Accumulation de chaleur

Le niveau d’accumulation de la chaleur (charge) est choisi à l’aide du sélecteur (ill. 17). Il faut ici faire la distinction entre le fonctionnement des accumulateurs de chaleur avec ou sans module de gestion centralisée de la charge en fonction des conditions atmosphériques (se trouve au bas de l’appareil). En l’absence d’un module de gestion centralisée de la charge en fonction des conditions atmosphériques (mode manuel, ill. 18), régler le sélecteur comme suit :

• = absence de charge 1 = période de transition (printemps/été) – correspond à env. 1/3 de la charge totale 2 = hiver doux – correspond à env. 2/3 de la charge totale 3 = hiver – correspond à la charge totale Après une courte période de familiarisation, vous trouverez facilement le réglage qui vous convient. Avec un module de gestion centralisée de la charge en fonction des conditions atmosphériques (mode automatique), le sélecteur doit se trouver en position 3. C’est alors le module de gestion de la charge en fonction des conditions atmosphériques qui veillera à la charge appropriée. Toutefois, la présence de ce module de gestion de la charge n’empêche pas le recours à l’adaptation manuelle au moyen du sélecteur pour assurer un réglage modulé des accumulateurs de chaleur individuels.

1.2.2 Emission de chaleur

L’émission de chaleur (décharge) est réglée par un thermostat d’ambiance AEG (accessoire en option) mural ou intégré à l’appareil. Régler la température souhaitée au thermostat qui, à son tour, module automatiquement l’émission de chaleur par le biais d'un ventilateur, de manière à établir une température constante. Les jours de grand froid, il est conseillé de laisser fonctionner le thermostat d’ambiance en cas d’une absence prolongée de manière à maintenir la température de la pièce à env. 10 °C et à protéger ainsi le bâtiment ou la pièce contre le refroidissement (hors-gel) A l’intention de l’utilisateur36 A l’intention de l’utilisateur

1.3 Consignes de sécurité

L’appareil ne doit pas – être exposé à la poussière, aux produits chimiques, aux gaz ou aux vapeurs présentant un risque d’incendie ou d’explosion ; – se trouver à proximité immédiate de conduites ou de récipients contenant des produits inflam- mables ou explosifs ; – être utilisé à une distance inférieure aux distances minimales imposées par rapport aux objets proches.

• Le montage (installation électrique) ainsi que la première mise en service et la maintenance de cet appareil doivent être effectués par un spécialiste agréé conformément aux présentes instruc- tions.

• Il ne faut en aucun cas utiliser l’appareil lorsque des travaux de pose, de ponçage, de vitrification, de nettoyage à l’essence ou d’entretien (aérosol, encaustique) des sols ou similaires sont effectués dans la même pièce. Avant la charge, veiller à aérer convenablement la pièce.

• Les surfaces du corps de l’appareil ainsi que la grille de sortie d’air peuvent atteindre des tempé- ratures supérieures à 80 °C. C’est pourquoi il est interdit de poser sur l’appareil ou à proximité immédiate des objets combustibles, inflammables ou isolants pas plus que des tissus, que ce soit du linge, des couvertures, du papier, des récipients remplis d’encaustique ou d’essence, des bom- bes aérosol ou similaires. Ne jamais faire sécher de linge sur l’appareil. Risque d’incendie !

• Pour les objets de toute nature comme par ex. les meubles, rideaux et textiles ou autres matières inflammables ou non, veillez à respecter les distances minimales suivantes par rapport à l’appa- reil, notamment à la grille de sortie d’air. par rapport à la grille de sortie d’air ⇒ 500 mm par rapport à la paroi latérale droite pour le montage ⇒ 100 mm par rapport à la paroi latérale gauche ⇒ 70 mm par rapport à la paroi latérale gauche lorsque 2 accumulateurs se trouvent l’un à côté de l’autre ⇒ 100 mm par rapport au capot (ex. rebord de fenêtre) ⇒ 40 mm par rapport au capot (rideaux, voilages, matériaux inflammables) ⇒ 100 mm L’air chaud doit pouvoir être évacué sans encombre (ill. 19) !

• Dans les locaux à usage professionnel (hôtels, résidences de vacances, écoles, etc.), apposer l’autocollant joint au présent mode d’emploi « Ne rien poser ou appuyer contre cet appareil » de manière bien visible sur le capot de l’appareil.

1.4 Entretien et maintenance

S’il apparaît de légères taches brunâtres à la surface de l’appareil, les faire disparaître le plus rapidement possible à l’aide d’un chiffon humide. Attendre que l’appareil soit froid pour le nettoyer avec un produit d’entretien d’usage courant. Ne pas utiliser de produits abrasifs. Ne pas introduire de produit en bombe aérosol dans les fentes d’aération. Faire vérifier tous les deux ans le canal d’aération situé derrière la grille de sortie d’air (5) par un spécialiste. Cet endroit est susceptible de s’encrasser légèrement. Il est conseillé de profiter de la maintenance régulière pour faire vérifier les organes de contrôle et de réglage. Les organes de sécurité, de contrôle et de réglage ainsi que l’ensemble du système de gestion de la charge et de la décharge doivent être vérifiés par un spécialiste au plus tard 10 ans après la première mise en service.

1.4.1 Nettoyage du filtre (ill. 3)

Le filtre (7) de la grille d’entrée d’air (6) doit être nettoyé régulièrement pour que la décharge de l’accumulateur de chaleur puisse se faire sans problème. Par contre, si le filtre est encrassé, les ventilateurs s’arrêtent. Pour nettoyer le filtre, procéder comme suit : – pousser légèrement la grille de sortie d’air (6) des deux côtés vers le bas, faire basculer sa partie supérieure vers le haut et la retirer ; – séparer le filtre de la grille avec un tournevis par ex. et le nettoyer avec une brosse, un aspirateur ou similaire ; replacer le filtre dans la grille et l’insérer dans les encoches ; – placer la partie inférieure de la grille d’entrée d’air en biais sur les encoches situées sur le fond de l’appareil et l’insérer sous la grille de sortie d’air en poussant légèrement (ill. 16).37 Français

1.5 Remarque importante

Conservez avec soin ce mode d’emploi pour pouvoir le remettre, le cas échéant, au nouveau propriétaire. Le mettre à disposition du spécialiste chargé d’effectuer l’entretien de l’appareil. A l’intention de l’utilisateur et de l’installateur Que faire si … ? A l’intention de l’utilisateur Vérifier si . . . . . . le sélecteur est en position 3. . . . les fusibles correspondant logés dans le boîtier à fusibles sont défectueux ou si l’inter- rupteur de protection contre les courants de court-circuit est intervenu. Remédier à ce problème ! Si l’accumulateur n’est pas encore chaud le lendemain, appeler un spécialiste. à l’intention du spécialiste Vérifier si . . . . . . la commande du disjoncteur des éléments chauffants fonctionne convenablement. . . . les bornes L1/L2/L3 sont sous tension. . . . le limiteur de température (F1) est activé.

• l’accumulateur ne se réchauffe pas

• la température du corps de l’accumulateur est anormalement élevée même en cas de température extérieure douce Vérifier si . . . . . . la soufflante est activée par le thermostat d’ambiance. Dans le cas contraire, faire appel à un spécialiste. . . . le filtre de la grille d’entrée d’air est bouché. Remédier à ce problème selon le point 1.4.1 ! CLICK

L-SH Vérifier si . . . . . . le thermostat d’ambiance est activé et si la borne LE est sous tension. . . . les soufflantes tournent. . . . le régulateur de température (N5, voir page 3, ill. 1) de la sortie d’air est hors circuit. . . . le signal de commande Z1 du module de gestion de la charge a été reçu à la borne A1/Z1 de l’accumulateur. « CLIC »38 A l’intention de l’installateur

2. Notice de montage

2.1 Caractéristiques techniques

L’installation et le raccordement électrique doivent être effectués par un spécialiste conformément aux présentes instructions de montage.

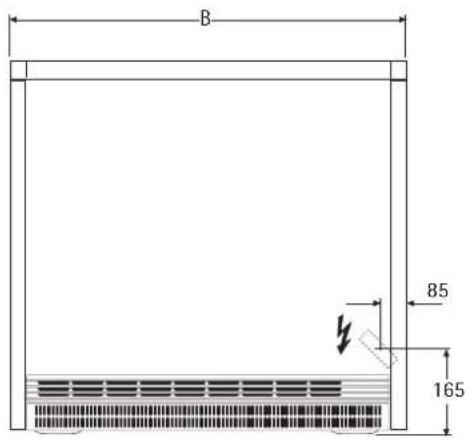

Ø 9mm Largeur « l »mm Poids (avec les pierres) kg Distance « X »mm Raccordement Puissance kW Charge de mesure kWh Charge maxi. P

3,4 0,5 / 0,8 WSP 4010

3,4 0,8 / 1,0 WSP 5010

3,4 1,0 / 1,2 WSP 6010

3,4 1,2 / 1,5 WSP 7010

3,4 1,5 / 1,7 WSP 2010

1 Panneau de commande 2 Capot 3 Paroi latérale droite 4 Paroi avant 5 Grille de sortie d’air 6 Grille d’entrée d’air 7 Filtre 8 Paroi avant interne 9 Pierres d’accumulation 10 Tôle de recouvrement 11 Isolation thermique 12 Isolation thermique du fond 13 Buse 14 Canal d’air 15 Passe-câble 16 Canaux de circulation de l’air 17 Elément chauffant 18 Soufflante 19 Régulateur de température – Décharge (N5) 20 Régulateur de température – Charge (N4) 21 Limiteur de température (F1)

2.2.1 Fonctionnement

Les pierres d’accumulation sont réchauffées par les éléments chauffants placées entre les rangées de pierres. La charge est réglée en continu à l’aide du régulateur de charge (sélecteur, ill. 17) Le démarrage et la durée de la charge sont déterminés par L’opérateur énergétique concerné. Deux régulateurs de température (19, 20) ainsi qu’un limiteur de température (21) empêchent une surchauffe de l’appareil. Alors que les régulateurs de température se remettent en marche automatiquement, le limiteur de température sera réactivé par le spécialiste après réparation par pression exercée sur le bouton situé au centre du limiteur. La chaleur accumulée est ensuite diffusée par la soufflante mais également par la surface de l’appareil. L’air est en effet aspiré par la soufflante (18) à travers la grille d’entrée de l’air (6) avant d’être insufflé dans les canalisations des pierres d’accumulation (9) où il se réchauffe. Avant de sortir par la grille de sortie d’air (5), l’air chaud est mélangé à de l’air moins chaud passant par deux buses de manière à ce que la température de l’air sortant ne soit pas supérieure à la température maximale autorisée. La position de la buse et, par conséquent, la proportion du mélange est réglée par un régulateur bilame. A l’intention de l’installateur40 A l’intention de l’installateur

2.2.2 Réduction de la puissance absorbée

En déplaçant ou enlevant des cavaliers sur les bornes, il est possible de réduire de 3 niveaux (voir tableau) la puissance absorbée réglée départ-usine au niveau maximum.”La dimension des sections de câbles et les fusibles doivent être choisis en fonction de la puissance maximale possible de l’appareil. Modèle WSP 2010 WSP 3010 WSP 4010 WSP 5010 WSP 6010 WSP 7010 lot d’éléments chauffants 6h (accessoire en option) éléments chauffants 8h (série) Variantes de puissance kW Variantes de raccordement

L2L3123 100 % P Nenn 2kW 75 % P nom. 100 % P nom. (câblage série) 91,6 % P nom. 83,3 % P nom. 100 % P nom.

100 % 2,7 4,1 5,5 6,5 8,1 9,0

2.3 Consignes et réglementations

• Tenir compte de tout ce qui se trouve dans l’emballage !

• Respecter la réglementation concernant les bâtiments et les garages du pays concerné.

• La surface d’installation doit présenter une portance suffisante. En cas de doute, faire appel à un expert en bâtiments (poids de l’accumulateur de chaleur voir « Caractéristiques techniques »).

• Respecter les distances minimales par rapport aux objets proches (ill. 2 et 2a).

• Tous les travaux de raccordement et d’installation électriques doivent être effectués selon les directives VDE (0100), les consignes de l’opérateur énergétique et les directives nationales et régionales.

• L’appareil doit pouvoir être déconnecté du réseau sur tous les pôles par un dispositif supplémentaire doté d’une distance de coupure de 3 mm minimum. A cet effet, on peut utiliser des disjoncteurs, des fusibles etc.

• L’augmentation ultérieure de la puissance absorbée doit faire l’objet d’une nouvelle autorisation de l’opérateur énergétique. Si l’augmentation ultérieure de la puissance n’est pas signalée à l’opérateur énergétique, cela équivaut à une violation du contrat de fourniture de courant.

• Les moyens d’exploitation doivent être adaptés à la consommation nominale des appareils.

• Tenir compte des indications figurant sur la plaque signalétique de l’appareil ! La tension indiquée doit concorder avec la tension du réseau.

• Pour satisfaire aux exigences VDE relatives à la sécurité d’installation, l’appareil doit être fixé.41 Français

L’appareil ne doit pas – être exposé à la poussière, aux produits chimiques, aux gaz ou aux vapeurs présentant un risque d’incendie ou d’explosion ; – se trouver à proximité immédiate de conduites ou de récipients contenant des produits inflam- mables ou explosifs ; – être utilisé à une distance inférieure aux distances minimales imposées par rapport aux objets proches. Dans les pièces dans lesquelles il se dégage des gaz d’échappement, des odeurs d’huile ou d’essence, il peut se former des mauvaises odeurs persistantes et il y a, le cas échéant, des risques d’encrasse- ment. Mur d’installation Vérifier si la force portante du mur est suffisante pour supporter l’appareil. S’il n’y a pas de mur adéquat, l’appareil doit être installé au sol (vissage direct au sol ou par l’intermédiaire d’un socle [accessoire en option]). Plancher La surface d’installation de l’appareil doit être plane et présenter une force portante suffisante de manière à éviter toute déformation du corps de l’appareil. Il faut garantir une résistance minimale à la température d’au moins 85 °C au mur d’installation et d’au moins 80 °C au plancher. Les appareils peuvent être installés sur tous les sols ordinaires, mais il faut toutefois tenir compte du fait que des modifications peuvent surgir au niveau des patins sur les sols en PVC, les parquets, les tapis à poils longs, sous l’effet du poids et de l’action de la chaleur. Il convient alors de recourir à des cales thermostables (non comprises dans la fourniture).

2.5 Montage de l’appareil (ill. 3-14)

Pour répondre aux exigences VDE relatives à la sécurité du site d’installation, l’accumulateur de chaleur doit être maintenu par une fixation murale ou au sol (ill. 8). Les vis et les chevilles nécessaire à la fixation de l’appareil ne sont pas comprises dans le volume de la fourniture. Elles doivent être choisies et fournies par l’installateur en fonction du matériau constitutif du mur. Fixation murale A l’arrière de l’appareil, à proximité du boîtier de commande, un trou a été prévu pour recevoir une vis de fixation à un mur porteur approprié (ill. 8). Avant de fixer l’appareil, veiller à respecter les distances minimales autorisées par rapport aux objets proches. Fixation au sol La fixation au sol est effectuée par vissage du fond de l’appareil à travers 4 orifices de 9 mm de diamètre (cotes voir « Caractéristiques techniques », page 9) Ce type de fixation n’est possible que si les grilles de sortie et d’entrée d’air et le tiroir du ventila- teur ont été retirés. A l’intention de l’installateur42 A l’intention de l’installateur

2.5.1 Installation de l’appareil (ill. 3-6)

• Pousser légèrement la grille de sortie d’air (6) des deux côtés vers le bas, faire basculer sa partie supérieure vers le haut et la retirer ; Desserrer les deux vis du haut de la grille de sortie d’air (5) et retirer la grille (ill. 3).

• Desserrer (trous internes) 2 vis du bas de la paroi avant (4), soulever légèrement la partie infé- rieure de la paroi avant et la retirer (ill. 4, ill. 5). Desserrer 2 vis du bas de la paroi avant interne, la soulever légèrement et la retirer.

• Démontage de la paroi latérale droite (3) : Déposer le sélecteur (a), desserrer la vis (b) de la paroi latérale (3), à l’arrière tirer légèrement la paroi latérale sur le côté (c), pousser vers l’avant, en haut faire basculer sur le côté (d), soulever et retirer (ill. 6).

• Brancher les câbles de raccord au secteur ainsi que les câbles de raccordement du régulateur de charge et de décharge en les introduisant par l’orifice dans la paroi arrière de l’appareil (15) tout en tenant compte de l’énoncé du point 2.5.2 (décaler le câble de raccordement d’env. 260 mm, le raccourcir au besoin de manière à ce qu’il ne touche pas les fentes d’aération de la paroi latérale) ;

• Placer l’appareil à l’emplacement prévu et le visser au mur de fixation (au sol, si la fixation au sol est nécessaire).

• Retirer la tôle de recouvrement (10), le remplissage en carton et le bouton de commande se trouvant à l’intérieur (ill. 9). L’intérieur de l’appareil doit être entièrement exempt de corps étrangers tels que résidus d’emballage, etc. Vérifier que l’isolation thermique de l’appareil n’a pas été endommagée au cours du transport, la remplacer si nécessaire. Mise en place des pierres d’accumulation (ill. 10 et 11) Les pierres d’accumulation sont livrées dans un emballage séparé. Les pierres d’accumulation légèrement endommagées au cours du transport peuvent être utilisées. Cela n’aura aucune incidence sur le bon fonctionnement de l’appareil. Pour mettre en place les pierres d’accumulation (9) soulever légèrement les éléments chauffants (17) (ill. 10). Poser la première pierre d’accumulation avec les rainures destinées à recevoir les éléments chauffants tournées vers le haut, à quelque distance de l’isolation thermique droite, sous l’élément chauffant et la pousser vers l’isolation thermique droite et arrière. Les trous oblongs constituent les canaux de chauffe. En soulevant les éléments chauffants veiller à ce que les orifices percés dans les isolations thermi- ques latérales ne soient pas élargis par les éléments chauffants. Puis insérer la tôle de recouvrement (10) retirée de l’intérieur de l’appareil sur la couche supérieure de pierres d’accumulation (ill. 12).

2.5.2 Raccordement électrique

Le raccordement électrique des éléments chauffants est effectué avec 3/N/PE ~ 50 Hz 400 V ou 3/N/A ~ 50 Hz 400 V avec 1/N/A ~ 50 Hz 230 V, 3 x 230 V + A, Conmutable 3 x 230 + T ou 2 x 230 + T. Le raccordement direct avec NYM est possible. Le nombre des câbles d’amenée et des brins de câbles ainsi que les sections des câbles dépendent de la valeur de raccordement de l’appareil et du type de raccordement au secteur ainsi que d’éventuelles prescriptions de l’opérateur énergétique. Tenir compte des schémas des connexions correspondants. Si l’accumulateur est raccordé à un module de gestion automatique de charge, il peut être sous tension aux bornes A1/Z1 – A2/Z2 bien que les fusibles soient retirés. Raccordement Libérer les câbles électriques d’une éventuelle traction et les brancher conformément au schéma des connexions électriques de l’appareil (sur la face interne de la paroi latérale droite) ou au schéma des raccordements. Si la tôle logée dans le boîtier de commande, destinée à recevoir les bornes secteur est difficile d’accès en raison d’un écart latéral trop juste, on peut la faire pivoter vers l’avant en desserrant la vis (ne pas dévisser) de la paroi arrière.43 Français En fonctionnement unifilaire**, poser un cavalier entre « N » et « A2/Z2 » ! Adapter la puissance en fonction de la durée nominale de charge La puissance de raccordement peut être adaptée à la durée nominale de charge de l’opérateur énergétique par décalage ou retrait de cavaliers aux bornes.

3/N/PE ~ 50 Hz 400 V L2L3123 83,3 % P NennL2L3N 8 h 9 h 10 h Plaque signalétique Tenir compte de la désignation figurant sur le schéma des connexions et la plaque signalétique ! Après le raccordement électrique, faire une croix au stylo bille indélébile dans la case correspondant à la puissance de raccordement et à la durée nominale de charge de l’appareil sur la plaque signalétique de l’appareil et le schéma des connexions de cette notice de montage.

2.5.3 Appareil en état de fonctionnement

Nettoyage de l’appareil (ill. 13 et 14) Il convient de nettoyer l’appareil ouvert une fois son installation achevée et les pierres d’accumulation en place. A cet effet, démonter également la soufflante et les canaux de circulation de l’air Dévisser les canaux de circulation de l’air (16) et les retirer.

• Une fois les vis situées sur la face avant des équerres de fixation desserrées (non dévissées), soulever la soufflante (18) et la retirer (attention au positionnement du câble !). Sur certains appareils, il faut pour ce faire dévisser le thermostat – Décharge (19), y compris la tôle de fixation. En déposant les pièces démontées, faire attention à ne pas endommager les fils.

• Nettoyer la tôle du fond et les ventilateurs (veiller à ne pas endommager les pales !) Puis reposer les ventilateurs, éventuellement le limiteur de température ainsi que les canaux de circulation de l’air (positionnement correct du câble !). Fermer l’appareil (ill. 15 et 16)

• Accrocher la paroi avant interne avec l’isolation thermique à l’arrête supérieure en la plaçant légèrement à l’oblique vers l’avant et la visser à l’arête inférieure à l’aide de 2 vis.

• Accrocher la paroi latérale droite en bas, la faire basculer vers le haut. L’accrocher en haut et la fixer à l’aide d’une vis ; (opération inverse voir 2.5.1 – Démontage de la paroi droite, ill. 6).

• Accrocher la paroi avant en haut, la faire basculer en bas sur l’appareil et la fixer à l’aide de 2 vis (utiliser les trous internes) (ill. 15) ;

• Visser la grille de sortie d’air. Pour ce faire, serrer les vis à la main et desserrer d’environ un tour (ill. 16) ;

• Placer le bas de la grille d’entrée d’air à l’oblique sur les encoches du fond de l’appareil, la faire basculer vers le haut et l’insérer dans les encoches derrière la grille de sortie d’air (ill. 16). 100 % P nom. (câblage série)83,3 % P nom. 91,6 % P nom. Version d’éléments chauffants Durée de charge nominale Variantes de raccordement (kW) Modèle WSP 2010 WSP 3010 WSP 4010 WSP 5010 WSP 6010 WSP 7010

1,67 2,5 3,33 4,16 5,0 5,83 6h (lot d’éléments chauffants)

2,7 4,1 5,5 6,5 8,1 9,0

2,25 3,42 4,58 5,42 6,75 7,5 A l’intention de l’installateur44 A l’intention de l’installateur

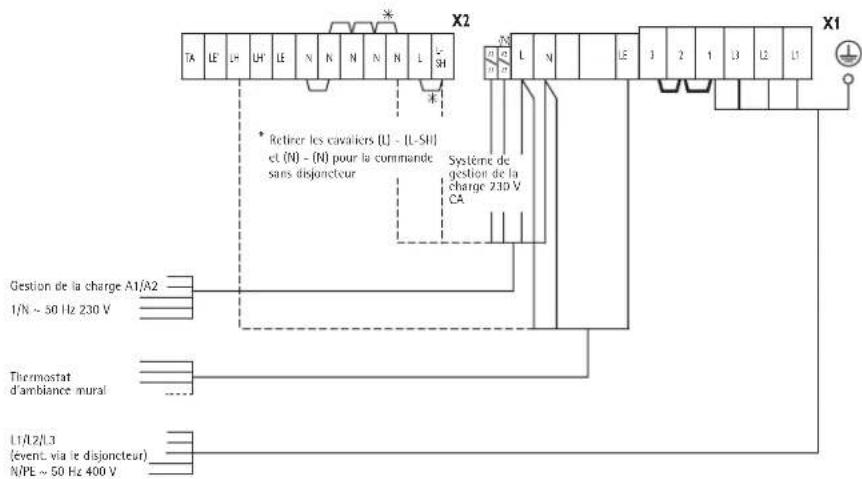

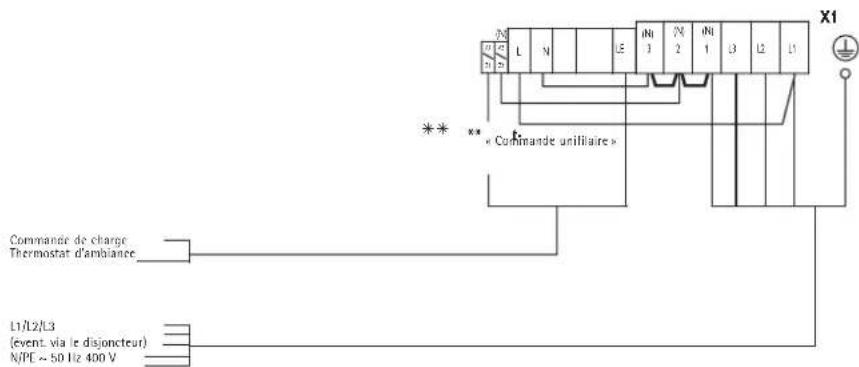

. . . avec thermostat d’ambiance intégré RTi 100M/RTi 101 EP . . . avec thermostat d’ambiance mural . . . avec un raccord monophasé (maxi. 2 kW) . . . en cas de remplacement d’accumulateur ancien, avec thermostat d’ambiance mural et absence d’alimentation en courant diurne Schéma des raccordements

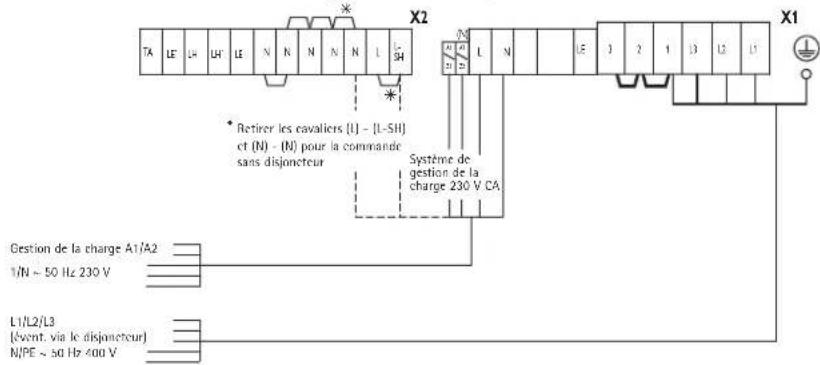

• Retirer les cavaliers (L) - (L-SH) et (N) - (N) pour la commande sans disjoncteur Système de gestion de la charge 230 V CA Gestion de la charge A1/A2 1/N ~ 50 Hz 230 V L1/L2/L3 (évent. via le disjoncteur) N/PE ~ 50 Hz 400 V

• Retirer les cavaliers (L) - (L-SH) et (N) - (N) pour la commande sans disjoncteur Système de gestion de la charge 230 V

Gestion de la charge A1/A2 1/N ~ 50 Hz 230 V L1/L2/L3 (évent. via le disjoncteur) N/PE ~ 50 Hz 400 V Thermostat d’ambiance mural L1/L2/L3 (évent. via le disjoncteur) N/PE ~ 50 Hz 400 V Commande de charge Thermostat d’ambiance ** « Commande unifilaire » 1/N/PE ~ 50 Hz 230 V45 Français Symboles de la plaque signalétique (exemple WSP 7010) Poids total Charge Décharge Chauffage auxiliaire Ventilateur

2.6 Première mise en service

2.6.1 Contrôle de fonctionnement

Contrôler le fonctionnement de la soufflante de l’élément d’accumulation en mettant en marche le thermostat d’ambiance.

Une fois le contrôle de fonctionnement achevé, les appareils peuvent être mis en service sans préchauffage. La charge s’effectue soit manuellement par le biais du régulateur de charge mécanique ou automatiquement avec la gestion de charge Elfamatic disponible. Au cours de la première charge, relever la valeur de charge en kWh et la comparer à la charge maximum autorisée à froid figurant dans les « Caractéristiques techniques ». La valeur de charge relevée ne doit pas dépasser la charge maximum autorisée à froid. Une odeur peut se dégager lors de la première charge, il convient donc d’aérer suffisamment la pièce (1,5 renouvellement de l’air, fenêtre basculée par ex.). Dans une chambre à coucher, ne pas procéder à la première charge pendant le sommeil.

2.7 Réparation, modification de l’appareil

La réinstallation d’un appareil désassemblé à des fins de réparation ou déjà en service à un autre emplacement s’effectue, comme pour la première mise en service, conformément à la présente notice de montage. Dans ces cas là, veiller particulièrement aux points suivants : Remplacer les éléments de l’isolation thermique sur lesquels vous constatez des dommages ou des altérations susceptibles de nuire à la sécurité. Avant la mise en service, effectuer un contrôle de l’isolation et mesurer la prise de courant nominale.

2.7.1 Réparation, modification de l’appareil

Pour les travaux de transformation, d’extension et d’encastrement, consulter les instructions jointes aux lots de pièces concernés.

2.8 Remise à l’utilisateur

Expliquer le fonctionnement de l’appareil à l’utilisateur. Attirer tout particulièrement son attention sur les consignes de sécurité. Remettre la notice d’utilisation et de montage à l’utilisateur. A l’intention de l’installateur Modèle type Made in Germany E-Nr. F-Nr. WSP 7010

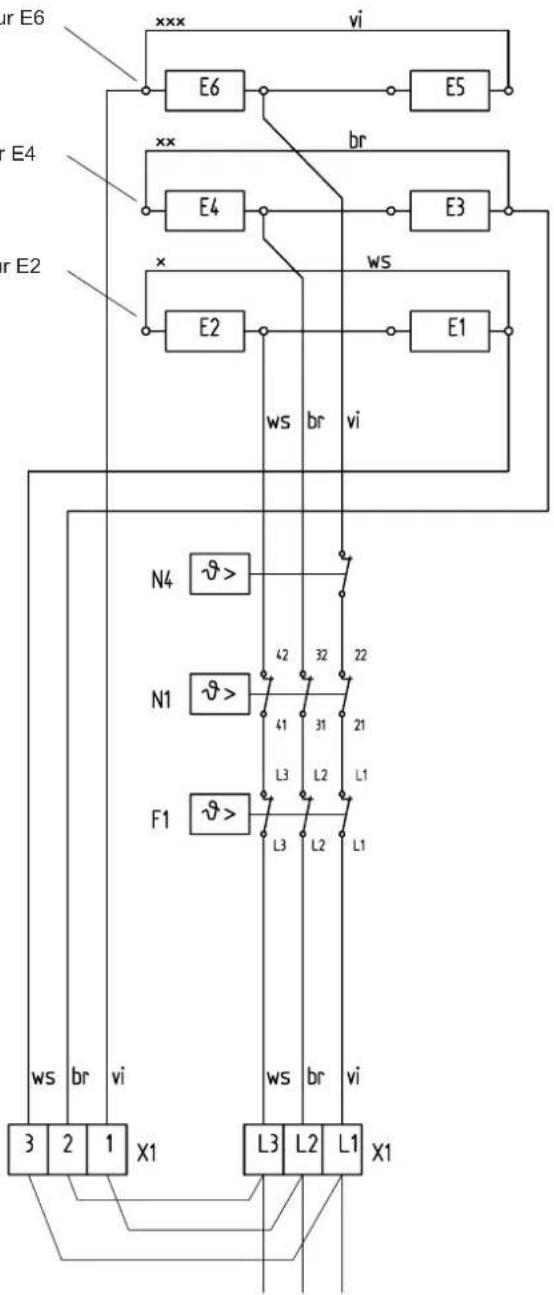

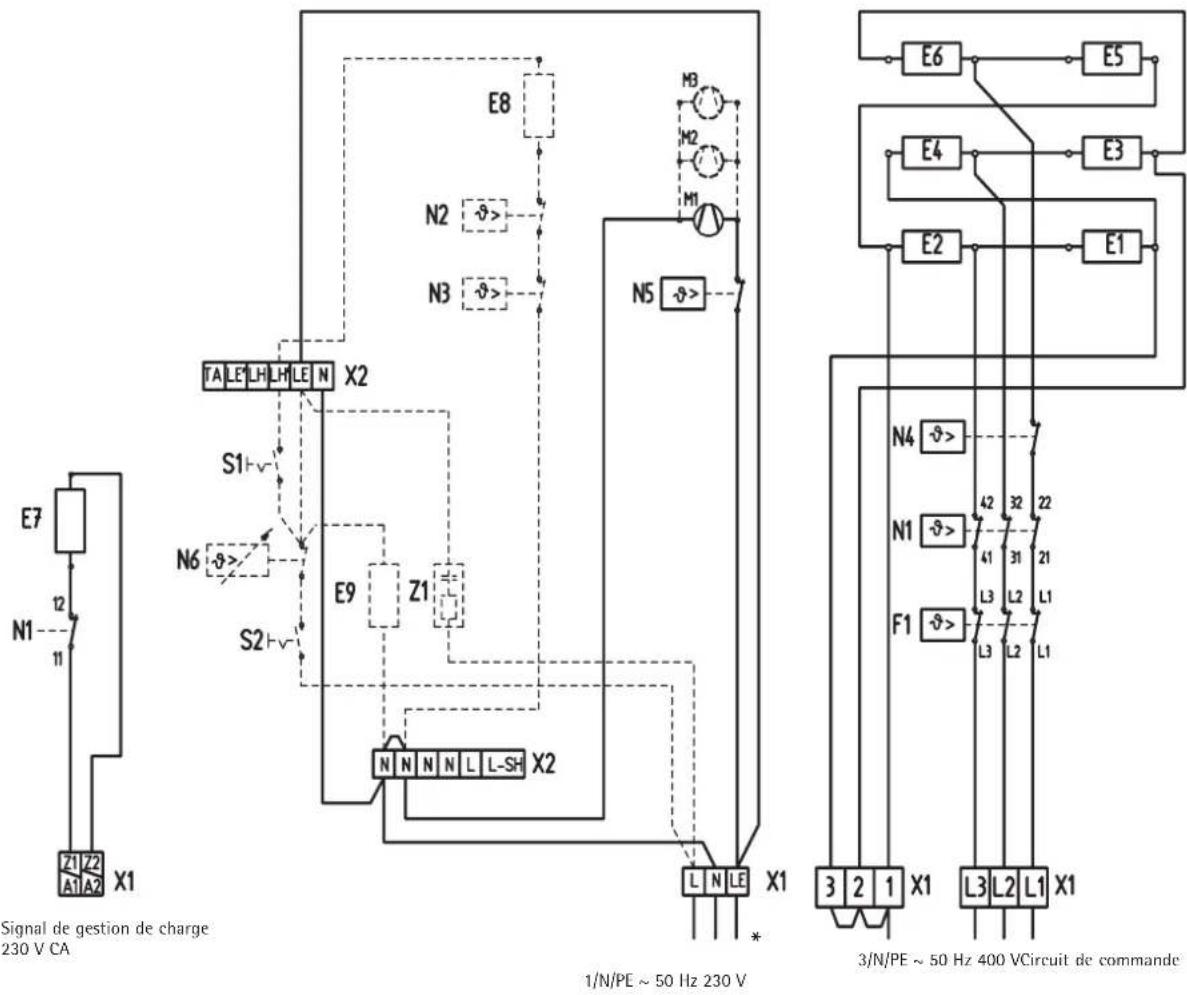

1,746 A l’intention de l’installateur Schéma électrique WSP 2010 - 7010 E1 - E6: Elément chauffant (accumulateur) E7: Résistance de chauffage F1: Limiteur de température M1 - M3: Soufflante N1: Limiteur de température - Charge N5: Limiteur de température – Tiroir du ventilateur N4: Limiteur de température - Charge X1: Bornier secteur X2: Bornier Branchements de série 3/N/PE ~ 50 Hz 400 VL2L3123 3/N/PE ~ 50 Hz 400 VL2L3123 L13/N/PE ~ 50 Hz 400 VL2L3123 L13/PE ~ 50 Hz 400 VL2L3123 1/N/PE ~ 50 Hz 230 VL2L3123 Thermostat d’ambiance Intégré E9: Résistance de chauffage N6: Thermostat - Décharge S2: Commutateur à bascule - Décharge Z1: Condensateur de protection contre les étincelles Chauffage auxiliaire E8: Elément chauffant N2: Thermostat – Chauffage auxiliaire N3: Thermostat – Chauffage auxiliaire S1: Commutateur à bascule – Chauffage auxiliaire 100 % P nom. 83,3 % P nom. 91,6 % P nom. 75 % P nom. 100 % P nom.

Signal de gestion de charge230 V CA3/N/PE ~ 50 Hz 400 VCircuit de commande1/N/PE ~ 50 Hz 230 V* pour le raccord d’un RT externe N L3 L2 L1 N L3 L2 L1 N L3 L2 L1 L3 L2 L1 N L147 Français Attention ! Sur le 3/PE AC 50 Hz 230 V secteur Il est nécessaire de modifier le câblage d'origine de l'accumulateur de chaleur ! Schéma électrique du 3/PE AC 50 Hz 230 V Il est nécessaire de modifier le câblage d'origine comme ci-dessous ! A l’intention de l’installateur Les ponts doivent être posés au cours de l'installation.E1 - E6:éléments chauffants (accumulateur)F1: limiteur de température de sécuritéN1: limiteur de température - chargeX1: borne secteurN4: limiteur de température - chargexxx Débrancher le fil vi (violet) de E2 et le brancher sur E6xx Débrancher le fil br (brun) de E6 et le brancher sur E4x Débrancher le fil ws (blanc) de E4 et le brancher sur E248

3. Environnement et recyclage

Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous débarrasser de l'emballage conformément aux règles nationales relatives au traitement des déchets. Garantie La garantie est à faire valoir dans le pays où l'appareil a été acheté. A cette fin, veuillez prendre contact avec la filiale AEG concernée, à défaut l'importateur agréé. Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installateur qualifié. Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait pas été installé ou utilisé conformément à la notice de montage et d'utilisation jointe à l'appareil. Environnement et recyclage49 Nederlands
