SC903AF - Interphone DAITEM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Interphone DAITEM SC903AF, technologie sans fil, portée jusqu'à 300 mètres en champ libre, audio bidirectionnel.
Utilisation	Installation facile, idéal pour les maisons individuelles et les petits bâtiments, permet de communiquer avec les visiteurs à distance.
Maintenance et réparation	Vérification régulière des batteries, nettoyage des contacts et des microphones, mise à jour du firmware si disponible.
Sécurité	Cryptage des communications, protection contre les interférences, conformité aux normes de sécurité en vigueur.
Informations générales	Garantie de 2 ans, assistance technique disponible, compatible avec d'autres équipements DAITEM.

FOIRE AUX QUESTIONS - SC903AF DAITEM

Comment réinitialiser mon interphone DAITEM SC903AF ?

Pour réinitialiser votre interphone DAITEM SC903AF, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon interphone ne se connecte-t-il pas au réseau ?

Vérifiez que votre routeur est allumé et fonctionne correctement. Assurez-vous également que l'interphone est à portée du signal Wi-Fi. Si le problème persiste, essayez de redémarrer votre interphone.

Comment augmenter le volume de la sonnerie de mon interphone ?

Pour augmenter le volume de la sonnerie, accédez au menu des paramètres de votre interphone et ajustez le niveau de volume de la sonnerie à l'aide des boutons de contrôle du volume.

Que faire si l'écran de mon interphone reste noir ?

Vérifiez que l'interphone est correctement alimenté. Si l'écran reste noir, essayez de débrancher l'appareil, attendez quelques secondes, puis rebranchez-le. Si le problème persiste, contactez le service client.

Comment changer la mélodie de la sonnerie ?

Pour changer la mélodie de la sonnerie, allez dans les paramètres sonores de l'interphone et sélectionnez 'Mélodie de sonnerie'. Choisissez ensuite la mélodie désirée dans la liste proposée.

Mon interphone ne détecte pas les mouvements. Que faire ?

Assurez-vous que le capteur de mouvement n'est pas obstrué par des objets. Vérifiez également les paramètres de détection de mouvement dans le menu de configuration. Si le problème persiste, réinitialisez l'appareil.

Comment installer l'interphone DAITEM SC903AF chez moi ?

Suivez le manuel d'installation fourni avec l'interphone. Assurez-vous de fixer les supports de montage solidement et de connecter les câbles selon les instructions. Si vous ne vous sentez pas à l'aise, envisagez de faire appel à un professionnel.

L'interphone ne charge pas. Que dois-je faire ?

Vérifiez que le chargeur est correctement branché et fonctionne. Essayez de connecter l'interphone à une autre prise. Si l'appareil ne charge toujours pas, il pourrait être nécessaire de remplacer la batterie.

Comment mettre à jour le firmware de mon interphone ?

Pour mettre à jour le firmware, connectez l'interphone à votre réseau Wi-Fi, allez dans le menu des paramètres et recherchez l'option 'Mise à jour du firmware'. Suivez les instructions à l'écran pour effectuer la mise à jour.

Mon interphone émet un bruit étrange. Que faire ?

Vérifiez que l'interphone n'est pas en contact avec d'autres appareils électroniques qui pourraient causer des interférences. Si le bruit persiste, essayez de redémarrer l'appareil ou contactez le support technique.

MODE D'EMPLOI SC903AF DAITEM

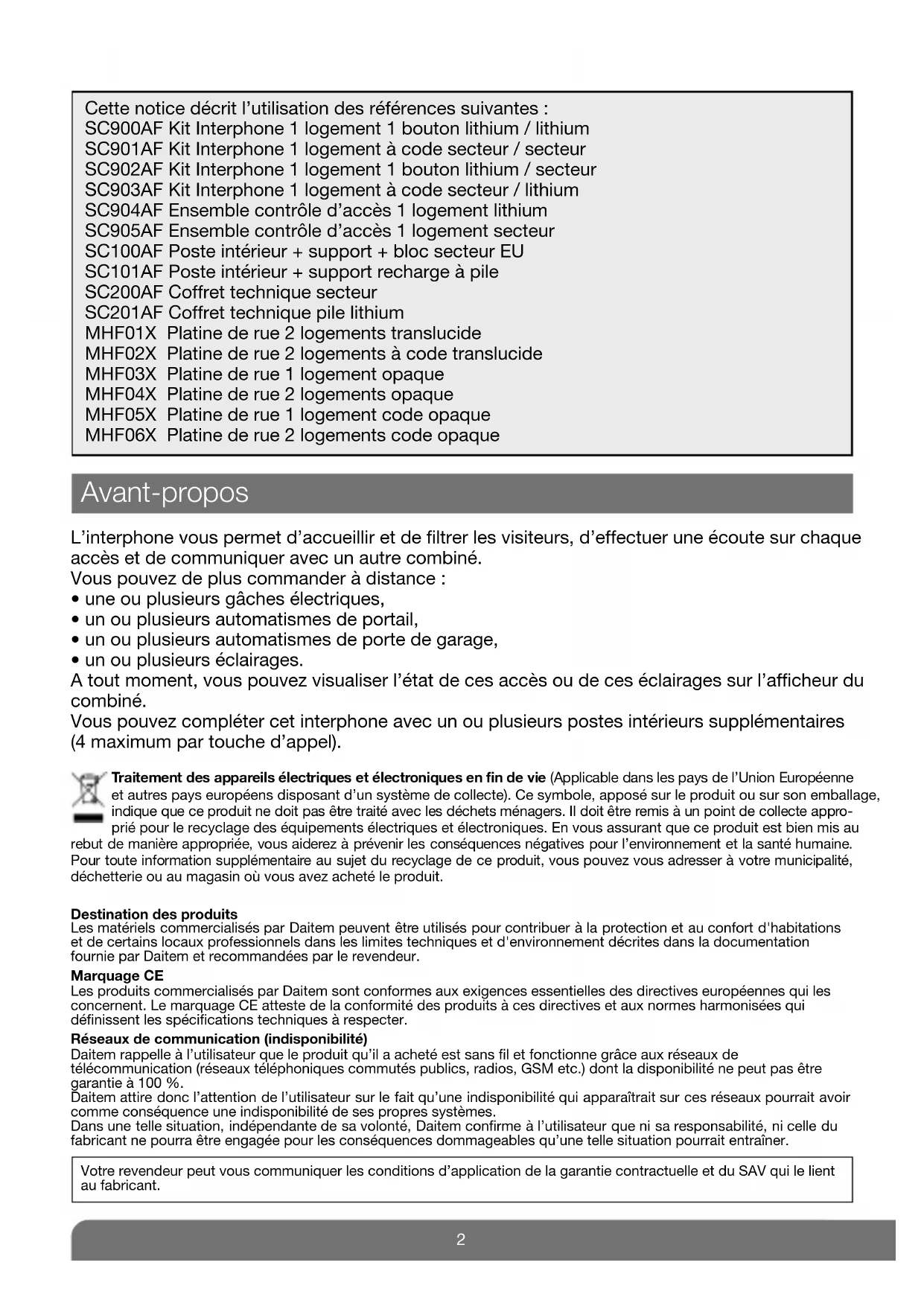

Cette notice décrit l'utilisation des références suivantes :

SC900AF Kit Interphone 1 logement 1 bouton lithium / lithium

SC901AF Kit Interphone 1 logement à code secteur / secteur

SC902AF Kit Interphone 1 logement 1 bouton lithium / secteur

SC903AF Kit Interphone 1 logement à code secteur / lithium

SC904AF Ensemble contrôle d'accès 1 logement lithium

SC905AF Ensemble contrôle d'accès 1 logement secteur

SC100AF Poste intérieur + support + bloc secteur EU

SC101AF Poste intérieur + support recharge à pile

SC200AF Coffret technique secteur

MHF01X Platine de rue 2 logements translucide

MHF02X Platine de rue 2 logements à code translucide

MHF03X Platine de rue 1 logement opaque

MHF04X Platine de rue 2 logements opaque

MHF05X Platine de rue 1 logement code opaque

MHF06X Platine de rue 2 logements code opaque

Avant-propos

L'interphone vous permet d'accueillir et de filtrer les visiteurs, d'effectuer une écoute sur chaque accès et de communiquer avec un autre combiné.

Vous pouvez de plus commander à distance :

• une ou plusieurs gâches électriques,
• un ou plusieurs automatismes de portail,
• un ou plusieurs automatismes de porte de garage,
• un ou plusieurs éclairages.

A tout moment, vous pouvez visualiser l'état de ces accès ou de ces éclairages sur l'afficheur du combiné.

Vous pouvez compléter cet interphone avec un ou plusieurs postes intérieurs supplémentaires (4 maximum par touche d'appel).

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage,

indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au

rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.

Destination des produits

Les matériels commercialisés par Daitem peuvent être utilisés pour contribuer à la protection et au comportement d'habitations et de certains locaux professionnels dans les limites techniques et d'environnement décrites dans la documentation fournie par Daitem et recommandées par le revendeur.

Marquage ce

Les produits commercialisés par Daitem sont conformes aux exigences essentielles des directives européennes qui les concernent. Le marquage CE atteste de la conformité des produits à ces directives et aux normes harmonisées qui définissent les spécifications techniques à respecter.

Réseaux de communication (indisponibilité)

Datem rappelle à l'utilisateur que le produit qu'il a acheté est sans fil et fonctionne grâce aux réseaux de télécommunication (réseaux téléphoniques commutés publics, radios, GSM etc.) dont la disponibilité ne peut pas être garantie à 100 %.

Daitem attire donc l'attention de l'utilisateur sur le fait qu'une indisponibilité qui apparaîtrait sur ces réseaux pourrait avoir comme conséquence une indisponibilité de ses propres systèmes.

Dans une telle situation, indépendante de sa volonté, Daitem confirme à l'utilisateur que ni sa responsabilité, ni celle du fabricant ne pourrait être engagée pour les conséquences dommageables qu'une telle situation pourrait entraîner.

Votre revendeur peut vous communiquer les conditions d'application de la garantie contractuelle et du SAV qui le lient au fabricant.

1. Présentation des touches et de l'afficheur du combiné 4

1.1 Description du combiné 4 1.2 Description de l'afficheur 5 1.3 Afficheur du combiné en veille 6

2. Répondre à l'appoint d'un visiteur 6

2.1 Utilisation du combiné en mode main libre (combiné sur la base) 7 2.2 Utilisation du combiné en mode décroché (combiné hors de la base)

6. Commander l'accès gâche 10

6.1 En communication 10 6.2 Hors communication 11

7. Commander l'accès portail 13

7.1 En communication 13 7.2 Hors communication 14

8. Commander l'accès portillon 16

8.1 En communication 16 8.2 Hors communication 17

11. Modifier les options de fonctionnement de l'ensemble de rue 21

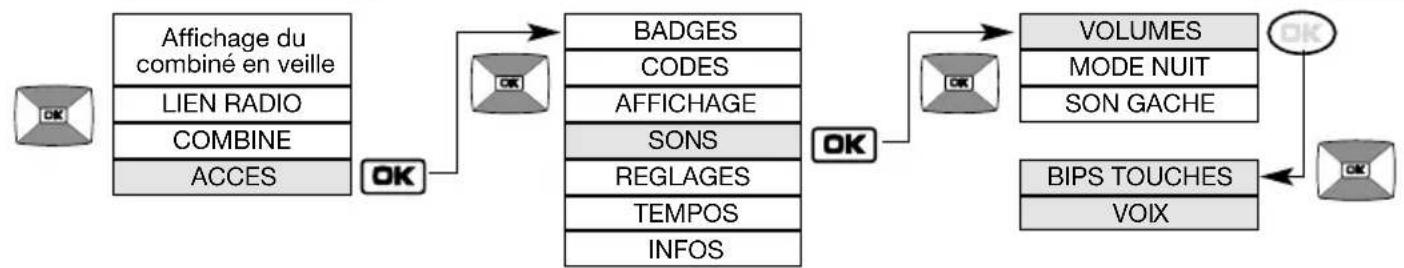

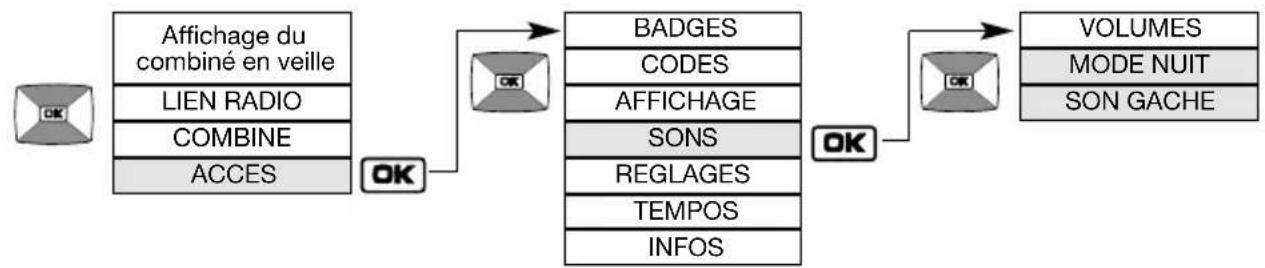

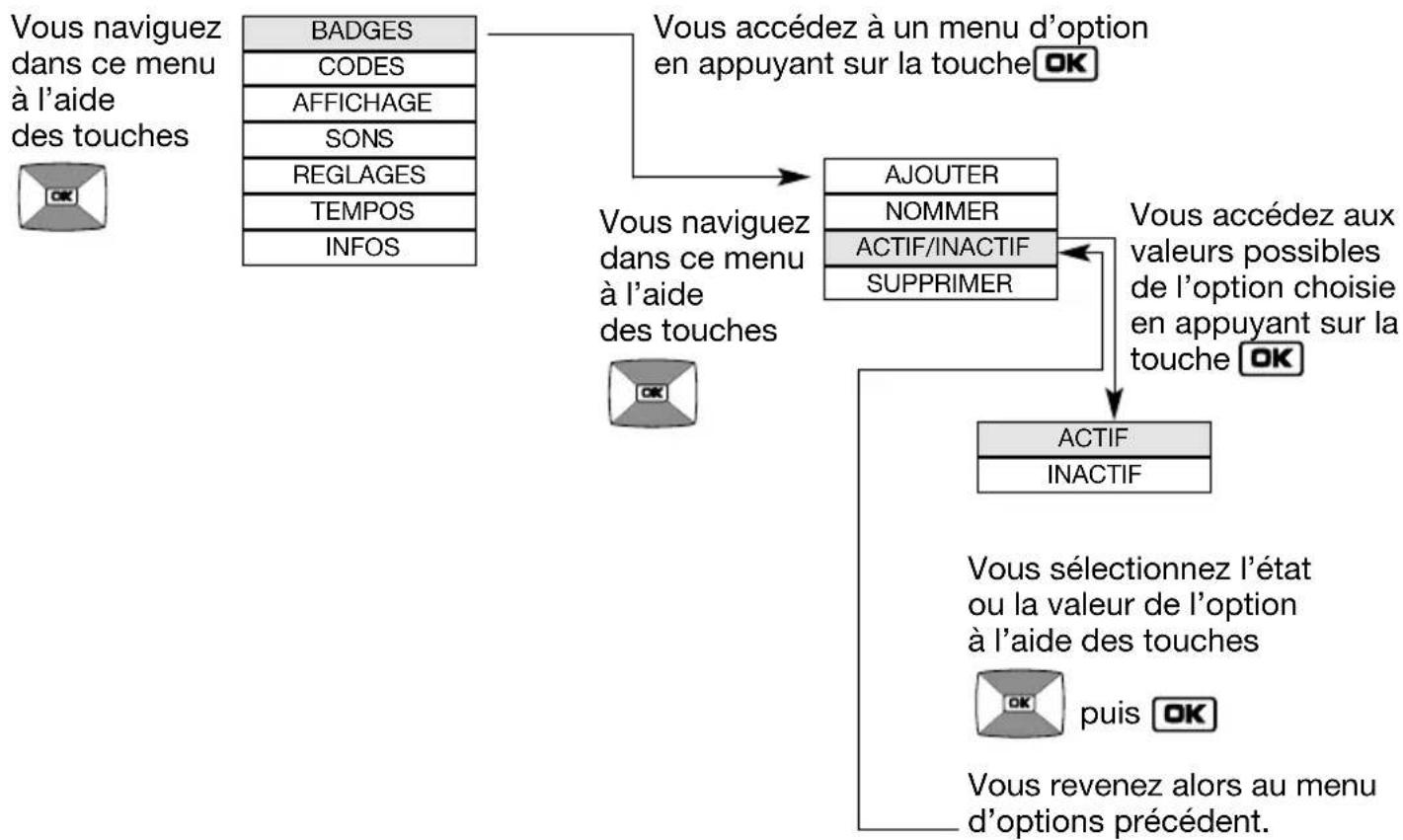

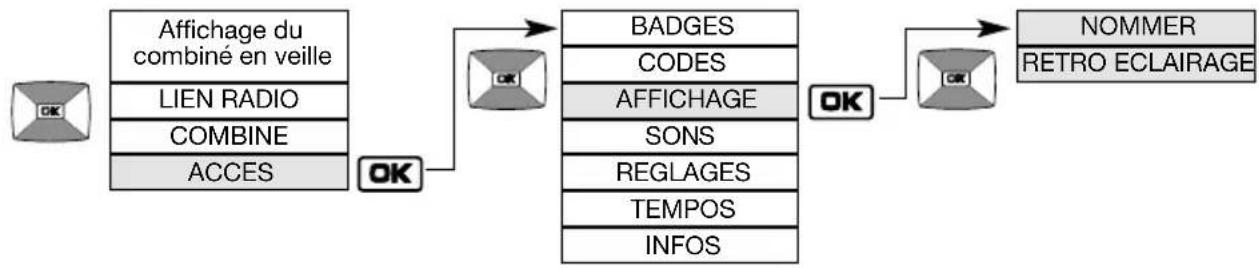

11.1 Principe de navigation dans les menus 21 11.2 Modification des options des badges 22 11.3 Modification des options des codes accès 24 11.4 Modification des options d'affichage 26 11.5 Modification des options sonores 27 11.6 Modification des options de commande. 11.7 Modification des options d'ouverture 29 11.8 Informations 29

12. Modifier les options de fonctionnement du combiné 30

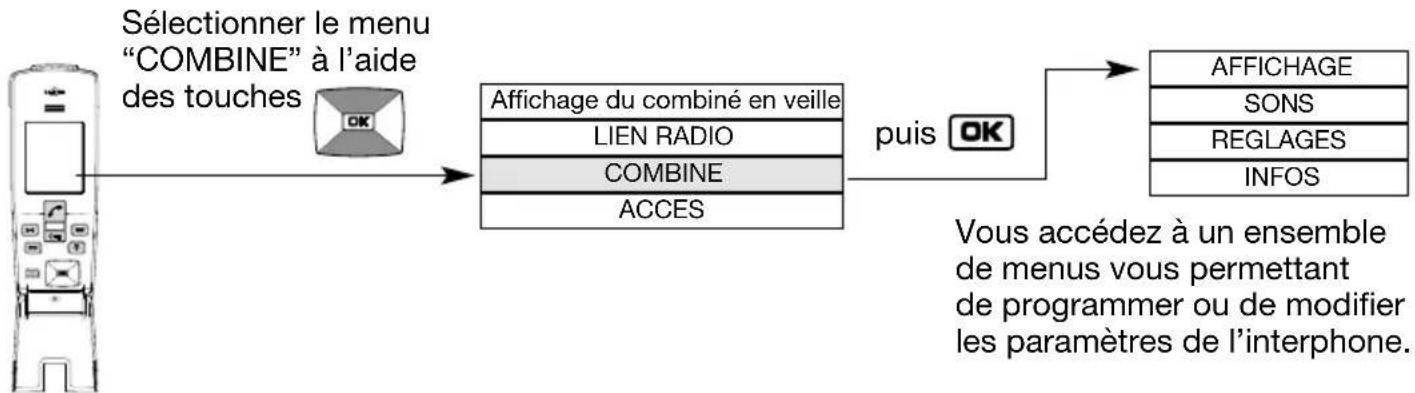

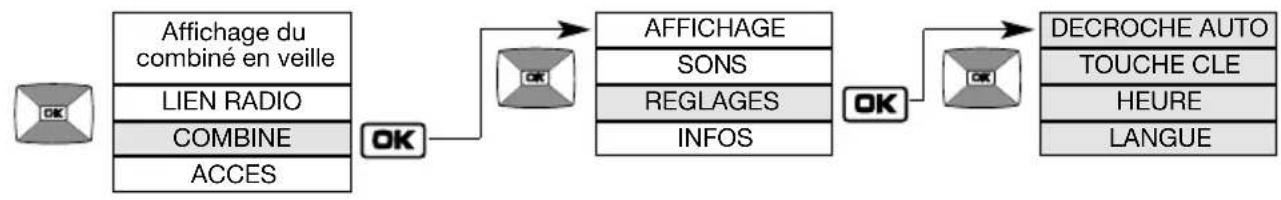

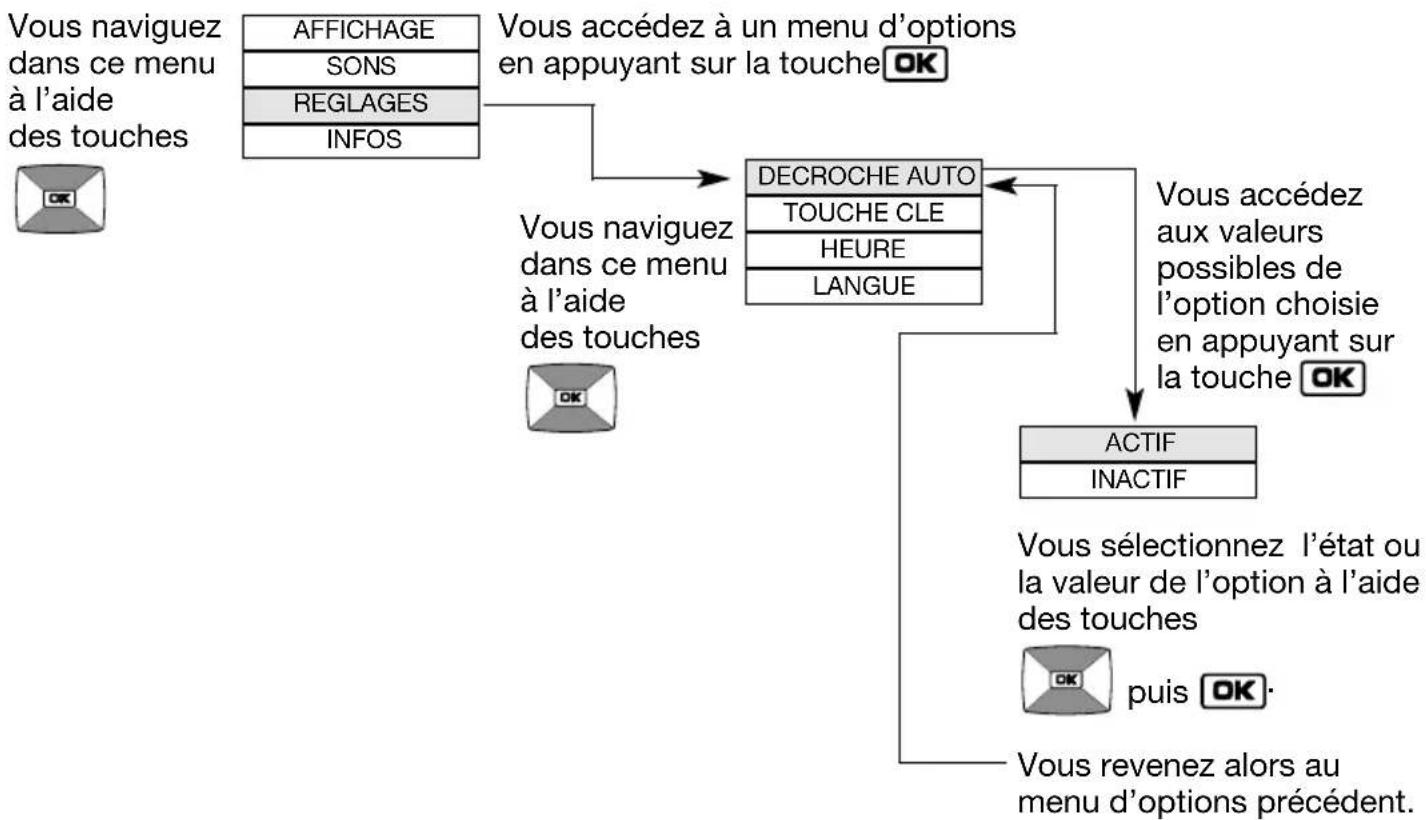

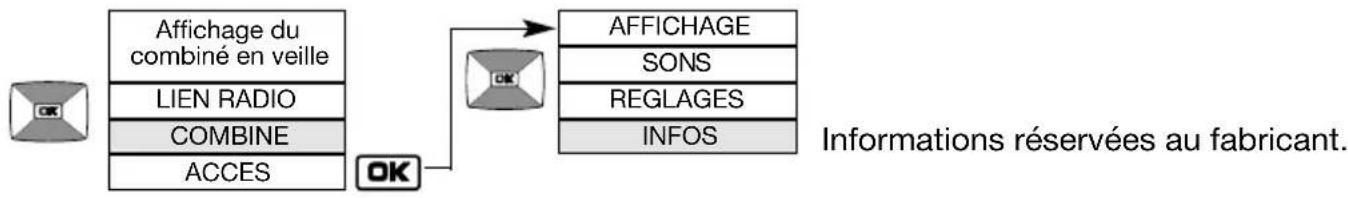

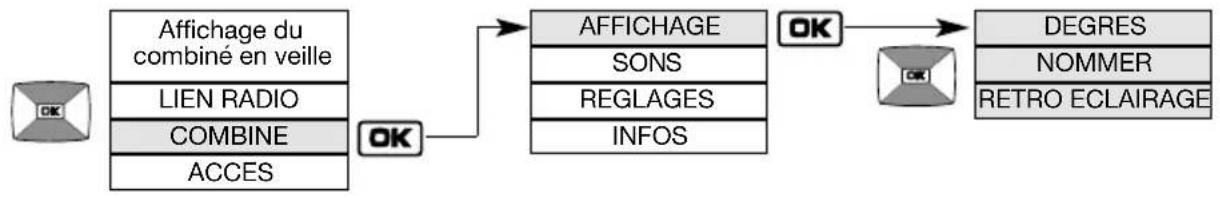

12.1 Principe de navigation dans les menus 30 12.2 Modification des options d'affichage 31 12.3 Modification des options sonores 32 12.4 Modification des options d'utilisation 33 12.5 Informations 34

1.1 Description du combiné

Clapet fermé Clapet ouvert

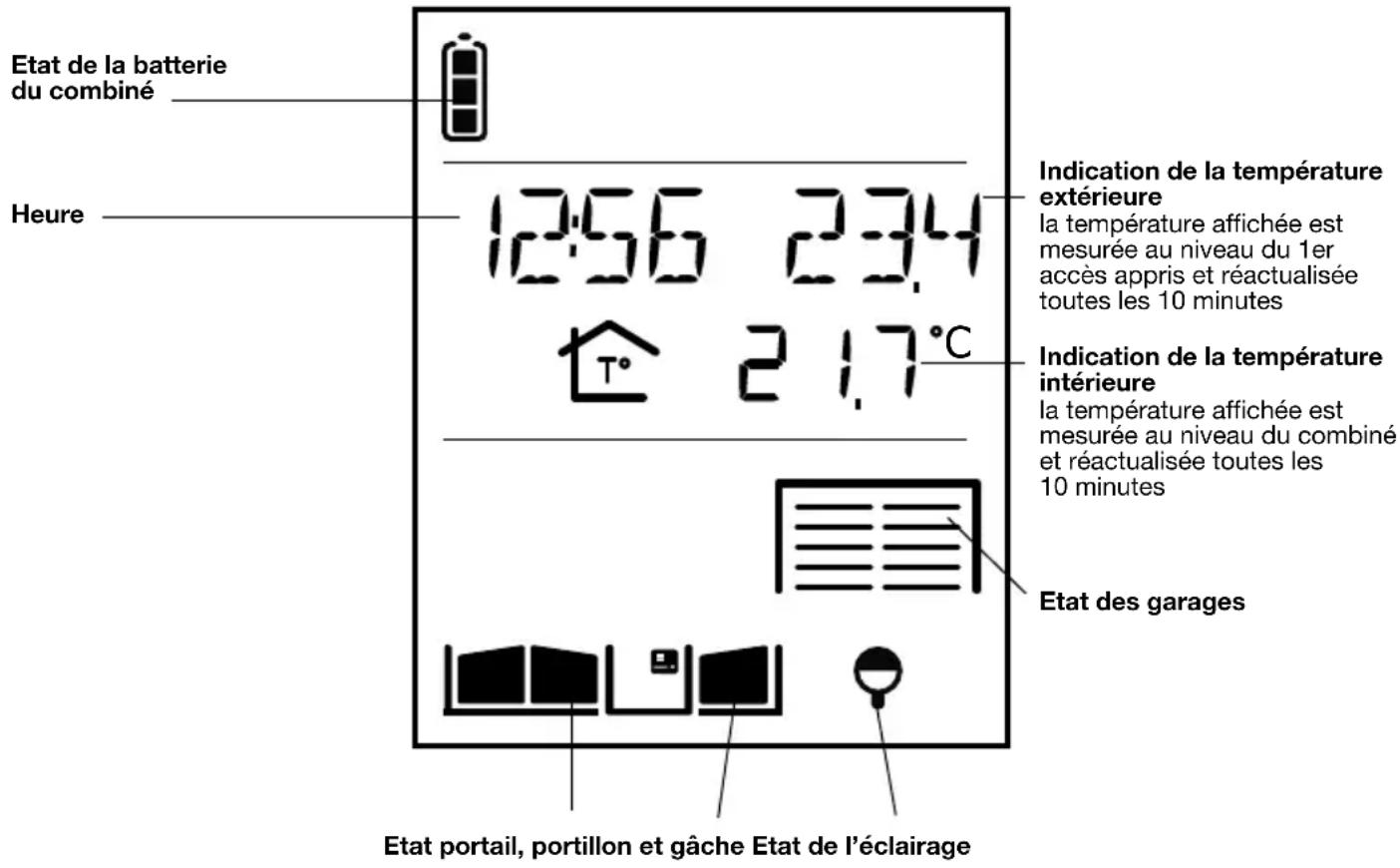

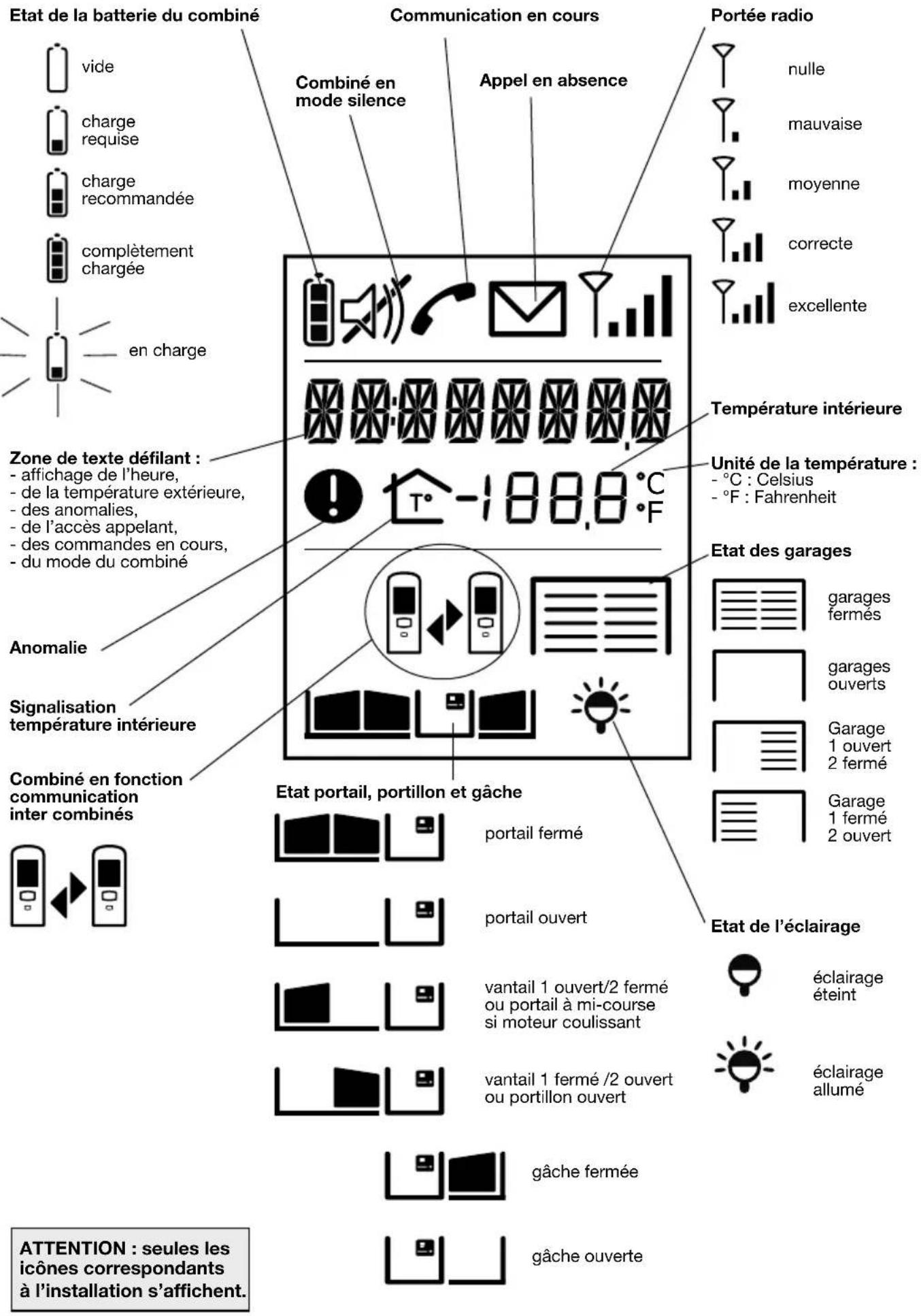

1.3 Afficheur du combiné en veille

ATTENTION : lors des différents essais que vous allez réaliser, si les combinés ou les coffrets techniques sont trop proches, des perturbations (larsen, grésillements...) peuvent apparaître. Éloigner les différents éléments à plus de 3 mètres les uns des autres.

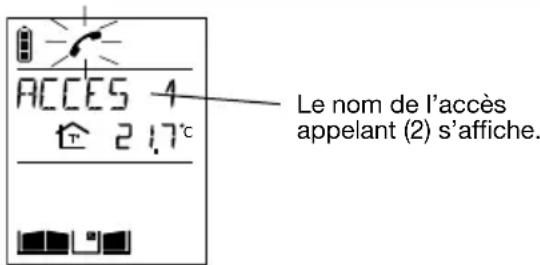

2. Répondre à l'expérience d'un visiteur

Le combiné sonne (1) (sauf s'il est en mode silence), le rétroéclairage clignote.

(1) Sans réponse, le combiné sonne néanmoins 20 s (valeur d'usine) puis s'arrête. La durée de sonnerie est réglable (cf.: Programmer les options de fonctionnement du combiné). Si le combiné est posé sur sa base, la sonnerie est au niveau sonore programmé (cf.: Modifier les options de fonctionnement du combiné), si le combiné est hors base, le niveau sonore est progressif (du niveau 1 au niveau sonore programmé). (2) Les noms des accès sont personnalisables (cf.: Modifier les options de fonctionnement de l'interphone).

2.1 Utilisation du combiné en mode main libre (combiné sur la base)

1. Appuyer sur la touche

1. Vous pouvez dialoguer.
2. A la fin de la communication, appuyer sur la touche

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

Vous pouvez à tout instant passer à l'utilisation "décrochée" en retirant le combiné de la base.

2.2 Utilisation du combiné en mode décroché (combiné hors de la base)

1. Si le combiné se trouve sur la base, le décrocher :
2. Si le mode décroché automatique est activé, la communication s'établit ; sinon, appuyer sur la touche

Si le combiné est déjà hors de la base, appuyer sur la touche.

1. Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches.

1. À la fin de la communication, appuyer sur la touche

et/ou raccrocher le combiné sur la base (le combiné émet 3 bips s'il est correctement posé).

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

3. Mettre le combiné en mode silence

Il est possible de mettre le combiné en mode silence à l'aide de la touche. Le combiné est alors silencieux pendant 12 h ou jusqu'au rétablissement de la sonnerie.

1. Appuyer plus de 5 secondes sur la touche

jusqu'à l'apparition de l'icône.

1. Pour rétablir la sonnerie, appuyer plus de 5 secondes sur la touche jusqu'à la disparition de l'icône

4. La fonction écoute

Il est possible d'effectuer une écoute sur les platines de rue des différents accès à l'aide de la touche.

1. Appuyer brièvement sur la touche
2. Si vous disposez de plus de 2 accès, sélectionner l'accès sur lequel vous pouvez effectuer l'écoute à l'aide des touches

puis OK

Si vous disposez d'un accès

L'écoute commence, vous entendez ce qui se passe sur la platine de rue sélectionnée, les personnes représentées devant celle-ci peuvent également vous entendre.

1. Appuyer à nouveau sur la touche pour permettre fin à l'écoute.

5. La fonction communication inter combinés

Il est possible d'effectuer une communication avec un autre combiné à l'aide de la touche.

Combe appelant

1. Decrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brievement sur la touche
2. Si vous disposez de plus de 2 combinés, sélectionner le combiné à appeler à l'aide des touches

puis OK

Si vous disposez de 2 combinés, la fonction communication inter-combinés commence.

1. Vous pouvez dialoguer et régler le volume de la communication audio à l'aide des touches

1. À la fin de la communication, appuyer sur la touche et/ou raccrocher le combiné sur la base.

Combina appelé

Le combiné donne (sauf si il est en mode silence) ; le rétroéclairage clignote. Si le combiné se trouve sur la base, le décrocher, sinon, appuyer sur la touche

Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches.

À la fin de la communication, appuyer sur la touche et/ou raccrocher le combiné sur la base.

ATTENTION: si un appel est généré d'une platine de rue, pendant une communication inter combinés, la platine de rue donne occupée.

Le nom du combiné est personnalisable (cf.: Modifier les options de fonctionnement du combiné).

6. Commander l'accès gâche

L'installation comprend une gâche ou une gâche et un portail.

6.1 En communication

Vous êtes par exemple en communication avec l'accès 1.

1. Appuyer sur la touche

1. La gâche de l'accès appelant est déverrouillée dans les 5 s. À la fin de la communication, l'icône de l'état de la gâche est mise à jour (si un contact de position est raccordé).

(1) L'accès gâche peut être commandé par la touche (of) menu COMBINE/REGLAGES/TOUCHE CLE).

6.2.1 Depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d'état sur le combiné (1)	Etat de l'accès gâche
1. Présenter le badge devant l'étiquette nom.
Ou composer le code d'accès (2)
2. Appuyer sur la touche (3).		Fermé
3. La gâche est déverrouillée dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé. (2) En cas d'erreur, taper sur puis recomposer le code d'accès. (3) Uniquement la platine à clavier. Si le paramètre COMMANDE AUTO (CF: menu ACCES/REGLAGES/COMMANDER AUTO) est sur GACHE, la gache est commandée dès la présentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche

6.2.2 Depuis le combiné

Action sur le combiné	Affichage d'état sur le combiné (1)	Etat de l'accès gâche
1. Appuyer brèvement sur la touche (20)	1256 234 217°	Fermé
2. Si vous disposez de plusieurs accès gâche, décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et scélectionner l'accès à commander à l'aide des touches oxpuis OKSi vous disposez d'un seul accès gâche, la commande d'ouverture est envoyée directement	ACCES 1 217° ACCES 1 217° Ouvert	Fermé En cours de commande
3. La gâche est déverrouillée dans les 5 secondes.	1256 234 217° Ouvert	Ouvert

(1) Si un contact de position est raccordé. (2) L'accès gâche peut être commandé par la touche (qui) menu COMBINE/REGLAGES/TOUCHE CLE).

7. Commander l'accès portail

L'installation comprend un portail et une gâche.

7.1 En communication

Vous êtes par exemple en communication avec l'accès 1.

1. Appuyer sur la touche

1. Le portail de l'accès appelant est activé dans les 5 secondes. À la fin de la communication, l'icône de l'état du portail est mise à jour (si un contact de position est raccordé).

Si vous pilotez un automatisme SOLARMATIC®, la commande interrompt la communication. L'accès portail peut être commandé par la touche (d:\menu COMBINE/REGLAGES/TOUCHE CLE).

7.2.1 Depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d'etat sur le combiné (1)	Etat de l'accès portail
1. Présenter le badge devant l'étiquette nom.
Ou composer le code d'accès (2)
2. Appuyer sur la touche (3).	Fermé
3. Le portail est activé dans les 5 secondes.	Ouvert

(1) Si un contact de position est raccordé. (2) En cas d'erreur, taper sur puis recomposer le code d'accès. (3) Uniquement pour la platine à clavier. Si le paramètre COMMANDE AUTO (CF: menu ACCES/REGLAGES/COMMANDE AUTO) est sur PORTAIL, le portail est commandé dans la présentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche

7.2.2 Depuis le combiné

Action sur le combiné	Affichage d'etat sur le combiné (1)	Etat de l'accès portail
1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche (2).	1256 234 217°	Fermé
2. Si vous disposez de plusieurs accès portail, sélectionner l'accès à commander à l'aide des touches puis OK	ACCES 1 217°	Fermé
Si vous disposez d'un seul accès portail, la commande d'ouverture est envoyée directement	ACCES 1 217°	En cours de commande
3. Le portail est activé dans les 5 secondes.	1256 234 217°	Ouvert

(1) Si un contact de position est raccordé. (2) L'accès portail peut être commandé par la touche (αβ: COMBINE/REGLAGES/TOUCHE CLE).

8. Commander l'accès portillon

L'installation comprend uniquement un portail.

8.1 En communication

Vous êtes par exemple en communication avec l'accès 1.

1. Appuyer sur la touche

1. Le portillon de l'accès appelant est déverrouillé dans les 5 s. À la fin de la communication, l'icône de l'état du portillon est mise à jour (si un contact de position est raccordé).

Si vous pilotez un automatisme SOLARMATIC, la commande interrompt la communication.

8.2.1 Depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d'état sur le combiné (1)	Etat de l'accès portillon
1. Présenter le badge devant l'étiquette nom. Ou composer le code d'accès (2)	1256 234 企 217°	Fermé
2. Appuyer sur la touche (3).	1256 234 企 217°	Ouvert
3. Le portillon est déverrouillé dans les 5 secondes.	1256 234 企 217°

(1) Si un contact de position est raccordé. (2) En cas d'erreur, taper sur puis recomposer le code d'accès. (3) Uniquement pour la platine à clavier. Si le paramètre COMMANDE AUTO (CF: menu ACCES/REGLAGES/COMMANDE AUTO) est sur GACHE, l'accès portillon est commandé lors de la présentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche

8.2.2 Depuis le combiné

Action sur le combiné	Affichage d'état sur le combiné (1)	Etat de l'accès portillon
1. Appuyer brèvement sur la touche	1256 234 217°	Fermé
2. Si vous disposez de plusieurs accès portillon, Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et scélectionner l'accès à commander à l'aide des touches	ACCES 1 217°	Fermé
	ACCES 1 217°	En cours de commande
Si vous disposez d'un seul accès portillon, la commande d'ouverture est envoyée directement
3. Le portillon est déverrouillé dans les 5 secondes.	1256 234 217°	Ouvert

Si un contact de position est raccordé.

9. Commander un automatisme de porte de garage

Cette fonction nécessite d'être équipé d'un ou de plusieurs récepteurs de commande.

La touche commander jusqu'à quatre automatismes de porte de garage différents.

Action sur le combiné

1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche

1. Si vous disposez de plusieurs garages, sélectionner le garage à commander à l'aide des touches

Si vous disposez d'un seul garage

la commande d'ouverture est envoyée directement

1. Le garage est activé dans les 5 secondes.

Etat de l'automatismede porte de garage

Fermé

Fermé

En cours de commande

Ouvert

Attention: si la touche mande :

• 2 automatismes de porte de garage, le combiné affiche :

si les 2 garages sont fermés,

si les 2 garages sont ouverts,

si le garage 1 est ouvert, le 2 fermé

si le garage 2 est ouvert, le 1 fermé.

• plus de 2 automatismes de porte de garage, le combiné affiche :

si tous les garages sont fermés,

si tous les garages sont ouverts,

si au moins un des garage est ouvert.

(1) Si un contact de position est raccordé sur le récepteur de commande. (2) Le nom de l'automatisation de porte de garage est personnalisable (cf.: Modifier les options de fonctionnement du combiné)

10. Commander un éclairage

Cette fonction nécessite d'être équipé d'un ou de plusieurs récepteurs de commande.

La touche pour commander jusqu'à quatre éclairages différents.

Action sur le combiné	Affichage d'état sur le combiné	Etat de l'éclairage
1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche		Eteint
2. Si vous disposez de plusieurs éclairages, sélectionner l'éclairage à commander à l'aide des touches		Eteint
Si vous disposez d'un seul éclairage la commande d'éclairage est envoyée directement		En cours de commande
3. L'éclairage est activé dans les 5 secondes.		Allumé

Le nom de l'éclairage est personnalisable (cf.: Modifier les options de fonctionnement du combiné).

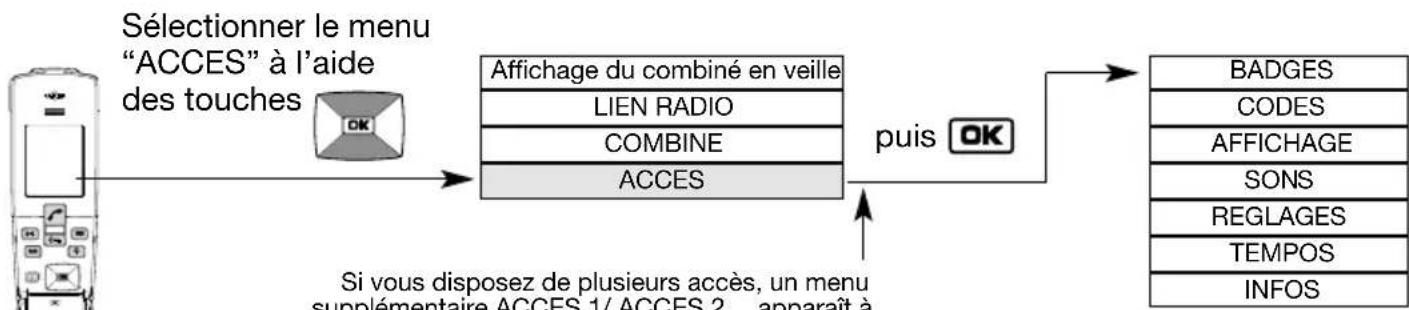

11.1 Principe de navigation dans les menus

Prendre le combiné, et ouvrir le clapet.

Vous accédez à un ensemble de menus vous permettant de programmer ou de modifier les paramètres de l'interphone.

Exemple de navigation dans le menu ACCES :

• À tout instant, un appui court sur la touche permet un retour à l'affichage précédent.
• Un appui long sur la touche permet un retour à l'afficheur du combiné en veille.
• Sans action sur le combiné pendant 30 s, l'écran retourne à l'affichage du combiné en veille.

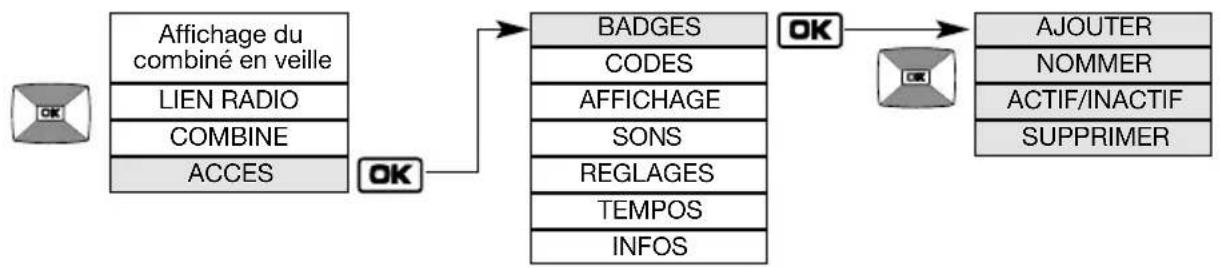

11.2 Modification des options des badges

Menu	Réglage possible	Utilité du réglage
AJOUTER		Permet d'enregistrer un badge sur la platine de rue afin de commander l'ouverture du portillon, du portail ou de la gâche (16 badges max.).
		1. Prendre le combiné et vous positionner à coté de la platine de rue
		2. Faire un appui sur OK
		ATTENTE 217°
		3. Passer le badge à enregistrer devant l'étiquette nom de la platine de rue.
		4. A chaque saisie d'un nouveau badge, ce compteur s'incrémente d'une valeur.
		Le combiné returne ensuite à l'écran suivant.
	Usine: aucun badge appropri	Le combiné returne ensuite à l'écran suivant.
NOMMER Permet de modifier le nom donné à un badge déjà enregistré (8 caractères max).
1. Sélectionner le badge à modifier.
2. Modifier le 1er caractère à l'aide des touches
ASTUCE : un appui maintainu sur les touches permét un défilament rapide des caractères.
3. Passer au caractère suivant à l'aide de la touche
La touche selectionne le caractère précédent.
Usine : BADGE 1 pour le 1er badge, BADGE 2 pour le 2e, etc.
4. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom désiré programme, appuyer suFOK
ACTIF/INACTIF	ACTIF INACTIF Usine : ACTIF pour tous les badges	Permet de rendre actif ou inactif un badge déjà enregistré. Par défaut, chaque badge est activé lors de son enregistrement
SUPPRIMER Permet de supprimer un badge déjà enregistré.

11.3 Modification des options des codes d'accès

ATTENTION: le menu CODES n'apparaît que si la platine de rue est équipée d'un digicode.
Affichage du combiné en veille	BADGES	TAILLE
	CODES	AJOUTER
LIEN RADIO	AFFICHAGE	NOMMER
COMBINE	SONS	ACTIF/INACTIF
ACCES	REGLAGES	SUPPRIMER
	TEMPOS

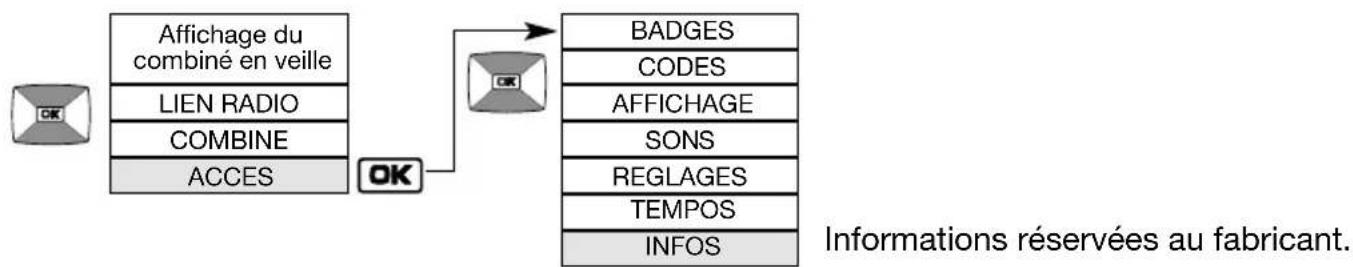

	INFOS
Menu	Réglage possible	Utilité du réglage
TAILLE Permet	de5°finir le nombre de chiffre des 16 codes d'accès (de 4 à 6 chiffres).Pour changer par la suite la talle des codes d'accès, il est nécessaire au préalable de tous les supprimer (cf. menu SUPPRIMER).
AJOUTER	Usine: 4	Permet de programmer un code d'accès sur la platine de rue afin de commander l'ouverture du portillon, du portail ou de la gâche (dans la limite de 16 codes max.).1. Vous positionner à coté de la platine de rue à clavier avec le combiné.2. Faire un appui sur OKATTENTE217°3.Composer le code de 4 à 6 chiffres souhaité sur le clavier de la platine de rue.4. A chaque saisie d'un nouveau code, ce compteur s'incrémente d'une valeur.Le combiné returne ensuite à l'écran suivant.
	Usine:aucencode programme pour les 16possibles	A JOUTER217°Le combiné returne ensuite à l'écran suivant.
Menu	Réglage possible	Utilité du réglage
NOMMER Permet de modifier le nom donné à un code d'accès déjà enregistrré (8 caractères max).
	1. Sélectionner le code à modifier.2. Modifier le 1er caractèreà l'aide des touches.ASTUCE : un appui maintainu sur les touches permet un défilamentrapide des caractères.	2. Modifier le 1er caractère à l'aide des touches.
	3. Passer au caractère suivantà l'aide de la touche.La touche sélectionne le caractère précédent.	4. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom déséréprogrammé, appuyer suFOK
ACTIF/INACTIF	ACTIFINACTIFUsine : ACTIF pour tous les codes d'accès	Permet de rendre actif ou inactif un code d'accès déjàenregistrré.Par défaut, chaque code est activé lors de sa création.
SUPPRIMER Permet de supprimer un code déjà enregistrré.

11.4 Modification des options d'affichage

Menu	Réglage possible	Utilité du réglage
NOMMER ACCES 1 TOUCHE 1 TOUCHE 2 Usine: • ACCES 1 pour le 1er accès, ACCES 2 pour le 2e, etc. TOUCHE 1 pour la 1re touche, TOUCHE 2 pour le 2e, etc. tel que décrit dans le tableau page suivant	Permet de modifier le nom donné à un accès ou à une touche d'appel (8 caractères max). 1. Sélectionner le nom à modifier. 2. Modifier le 1er caractère à l'aide des touches La touche sélectionne le caractère précédent. 3. Passer au caractère suivant à l'aide de la touche La touche sélectionne le caractère précédent. 4. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom déséréprogrammé, appuyer surOK ATTENTION: le menu TOUCHE 1/TOUCHE 2 n'apparait que si les 2 touches d'appels de la platine de rue sont apprises sur le même combiné. Permet de définir le mode de fonctionnement du rétro éclairage de la platine de rue. Si le coffret technique est branché sur une alimentation extérieure ou un panneau solaire, choix possible en fonction du type de platine de rue entre : Platines MHF03X / MHF04X MHF05X / MHF06X MHF02X ACTIF ACTIF le rétro éclairage est actif 24 h/24 MODE NUIT le rétro éclairage est actif la nuit SUR ACTION SUR ACTION le rétro éclairage est actif suite à un appui touche ou au passage d'un badge

ATTENTION : en cas de coupure de l'alimentation, et si le coffret est secouru par des piles, le rétroéclairage est actif suite à un appui touche ou au passage d'un badge.

Pour une alimentation par panneau solaire, choix SUR ACTION obligatoire, le rétro éclairage est actif suite à un appui touche ou au passage d'un badge.

Menu	Réglage possible	Utilité du réglage
RETRO ECLAIRAGE (suite)	Usine : SUR ACTION	Si le coffret technique est alimenté par piles, le rétro éclairage est actif suite à un appui touche ou au passage d'un badge (le menu RETRO ECLAIRAGE n'apparaît pas et aucune autre mode de fonctionnement n'est possible).

Combinaison coffret technique/platine de rue disponible sur l'installation	Message affiché par défaut sur le combiné lors d'un appel
de 1 à 4 coffret(s) technique(s) avec 1 platine de rue 1 bouton	ACCES X(avec X de 1 à 4 en fonction du coffret sollicité)
1 coffret technique avec 1 platine de rue 2 boutons	TOUCHE 2ouTOUCHE 1
de 2 à 4 coffret(s) technique(s) avec 1 platine de rue 2 boutons	ACCES X, TOUCHE 1 ou TOUCHE 2en alternance (avec X de 1 à 4 en fonction du coffret sollicité)

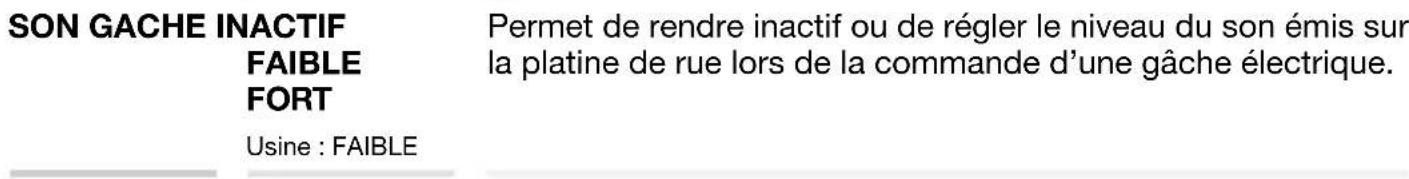

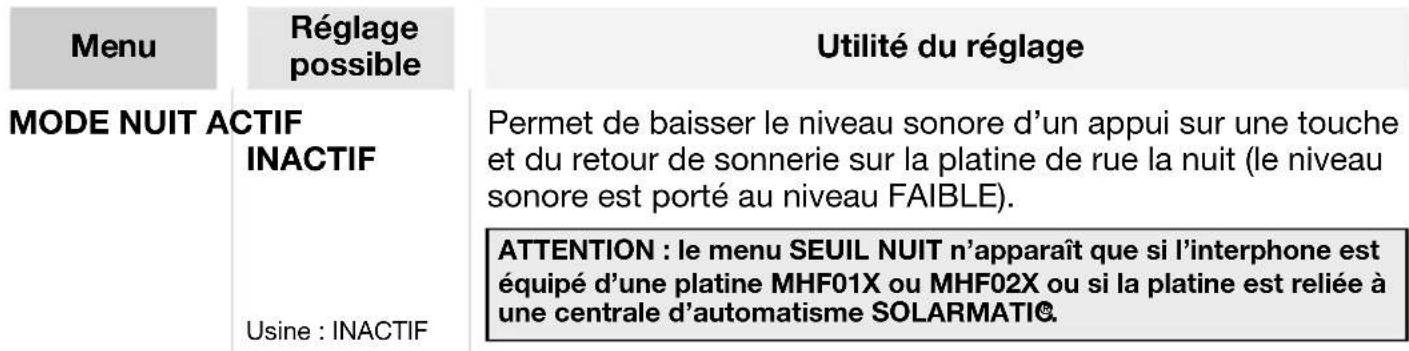

11.5 Modification des options sonores

Menu	Réglage possible	Utilité du réglage
BIP TOUCHES	INACTIF FAIBLE FORT Usine : FAIBLE	Permet de rendre inactif ou de régler le niveau sonore d'un appui sur une touche et du retour de sonnerie sur la platine de rue. Le niveau sonore se fait entendre sur la platine de rue lors de la validation du réglage.
VOIX 1 à 4 Permet de régler le niveau sonore des communications sur la platine de rue de 1 (faible) à 4 (fort).

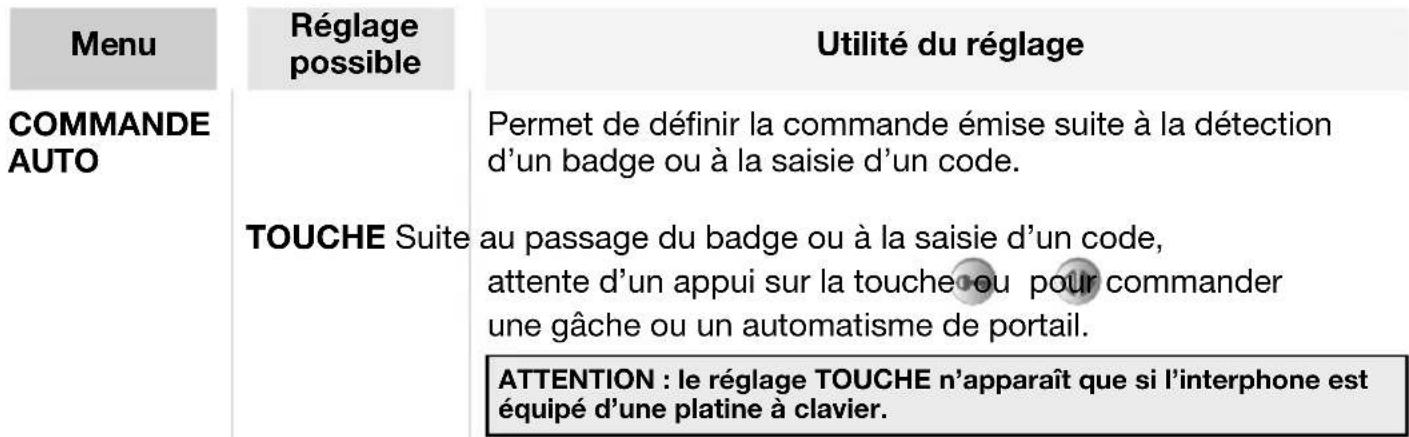

11.6 Modification des options de commande

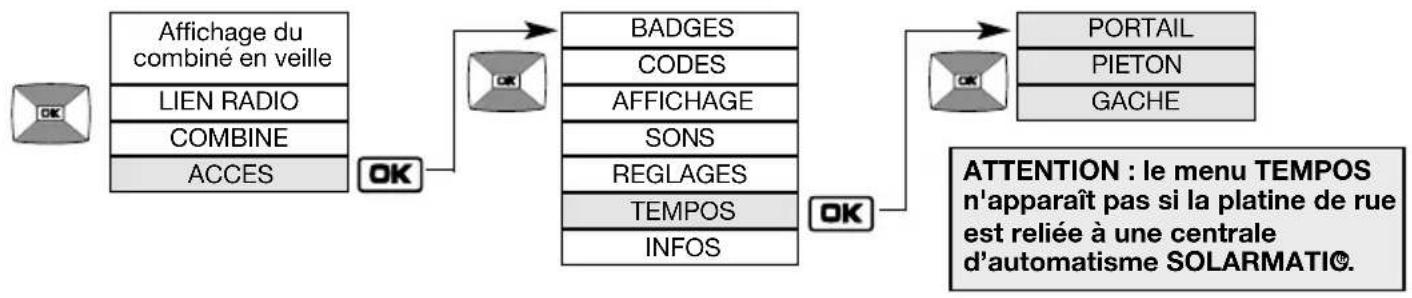

11.7 Modification des options d'ouverture

Menu	Réglage possible	Utilité du réglage
PORTAIL 0,5 SEC	1 SEC	Permet de modifier la durée d'impulsion pour la commande de motorisation de portail (borniers 12 et 14).
	1,5 SEC
	2 SEC
	2,5 SEC
	Usine : 2,5 S
PIETON 0,5 SEC	1 SEC	Permet de modifier la durée d'impulsion pour la commande d'ouverture piéton de la motorisation de portail (borniers 12 et 14).
	1,5 SEC
	2 SEC
	2,5 SEC
	Usine : 1 S
GACHE 2 SEC	5 SEC	Permet de modifier la durée d'impulsion pour la commande de la gâche électrique (borniers 3 et 4).
	Usine : 5 S

12.1 Principe de navigation dans les menus

Prendre le combiné, et ouvrir le clapet.

Exemple de navigation dans le menu COMBINE : Prendre le combiné, et ouvrir le clapet.

• À tout instant, un appui court sur la touche permet un retour à l'affichage précédent.
• Un appui long sur la touche permet un retour à l'afficheur du combiné en veille.
• Sans action sur le combiné pendant 30 s, l'écran retourne à l'affichage du combiné en veille.

12.2 Modification des options d'affichage

Menu	Réglage possible	Utilité du réglage
DEGRE CELSIUS FAHRENHEIT Usine : CELSIUS		Permet de modifier l'unité d'affichage de la température.
NOMMER Permet de modifier le nom donné :
	COMBINE au combiné
	LUMIERE 1 LUMIERE 2 LUMIERE 3 LUMIERE 4 GARAGE 1 GARAGE 2 GARAGE 3 GARAGE 4	à une commande Lumière (touché
		à une commande Garage (touché
		1. Sélectionner le nom à modifier.
		2. Modifier le 1er caractère à l'aide des touches
		ASTUCE : un appui maintainu sur les touches perçet un défilament rapide des caractères.
		3. Passer au caractère suivant à l'aide de la touche
		La touche selectionne le caractère précédent.
		4. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur OK
RETRO ECLAIRAGE	ACTIF INACTIF Usine : ACTIF	Permet d'activer ou de désactiver le rétro éclairage du combiné Le rétro éclairage est toujours actif lors d'un appel.

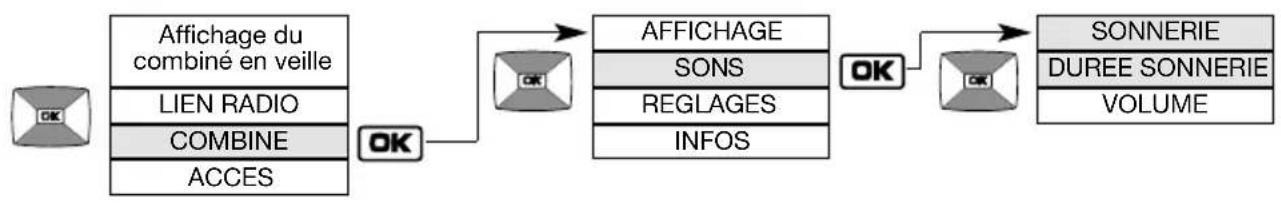

12.3 Modification des options sonores

Menu	Réglage possible	Utilité du réglage
SONNERIE Permet de modifier la sonnerie lors :
	ACCES 1	d'un appel de l'accès 1
	ACCES 2	de l'accès 2
	ACCES 3	de l'accès 3
	ACCES 4	de l'accès 4
	INTER COMBINE	d'un appel d'un autre combiné
	Usine : ACCES1 : sonnerie 1	1. Sélectionner la sonnerie à modifier.
	ACCES2 : sonnerie 2
	ACCES3 : sonnerie 3	2. Choisir la sonnerie désirée parmi les 9 disponibles puis appuyer sur OK
	ACCES4 : sonnerie 4
	INTER COMBINE : sonnerie 5
DUREE SONNERIE	3 SEC	Permet deCHOISIR la durée de sonnerie du combiné.
	5 SEC
	10 SEC
	20 SEC
	30 SEC
	Usine : 20 SEC

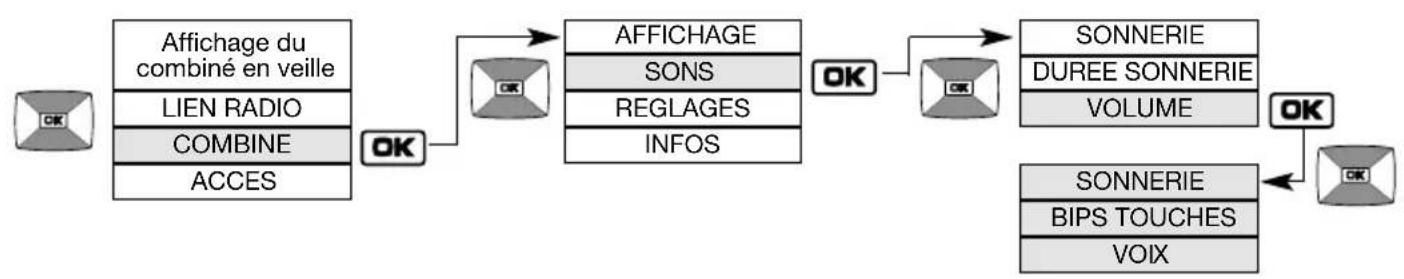

Menu	Réglage possible	Utilité du réglage
SONNERIE INACTIVE		Permet de rendre inactive ou de modifier le volume de la sonnerie du combiné de 1 (faible) à 4 (fort).
	1 à 4
	Usine : 2
BIPS TOUCHES	INACTIF	Permet de rendre inactif ou de régler le niveau sonore d'un appui sur une touche du combiné.
	FAIBLE
	FORT
	Usine : FAIBLE
VOIX 1 à 4 Permet de régler le niveau sonore des communications sur le combiné de 1 (faible) à 4 (fort).
	Usine : 2

12.4 Modification des options d'utilisation

Menu	Réglage possible	Utilité du réglage
DECROCHE AUTO	ACTIF INACTIF Usine: ACTIF	Permet d'établit automatiquement une communication au décroché du combiné de la base sans appui sur la touche.

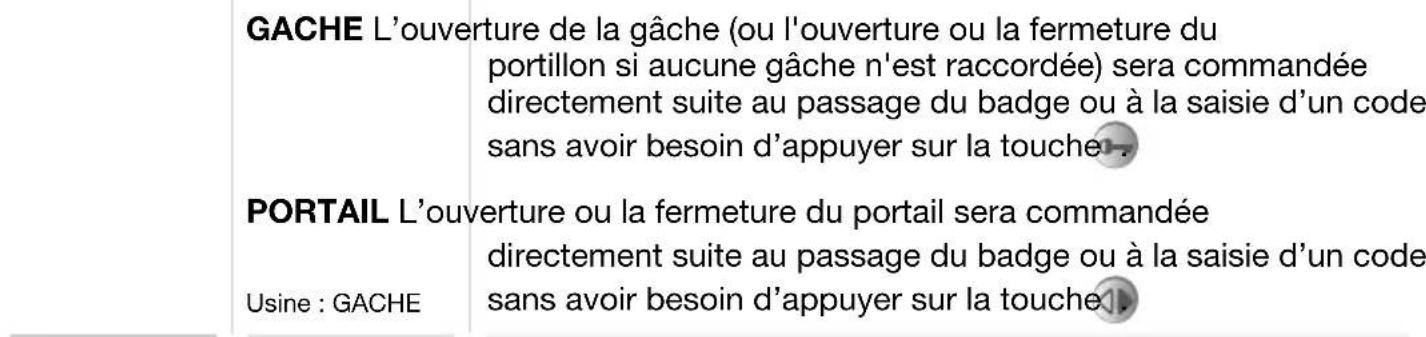

TOUCHE CLE	Usine: GACHE	Permet de modifier les commandes affectées aux touches et. Avec le choix GACHE (usine): La touche commande l'ouverture de la gâche. La touche commande l'ouverture du portail. Avec le可以选择 PORTAIL: La touche commande l'ouverture du portail. La touche commande l'ouverture de la gâche.
HEURE Permet de régler l'heure affichée sur le combiné.		1. Régler le 1er chiffre à l'aide des touches
		2. Passer au chiffre suivant à l'aide de la touche La touche selectionne le caractère précédent.
		3. Reprendre les étapes 1 et 2 pour régler les minutes, puis une fois l'heure désirée programmée, appuyer sur la touche OK
LUNGUE ENGLISH	Usine: 00 H 00	Permet de régler la langue du combiné.
LINGUE ENGLISH FRANCAIS ITALIANO ESPANOL DEUTSCH NEDERLANDS Usine: ENGLISH

Affiche signification remède

Batterie du combiné déchargée. Celui-ci peut continuer à fonctionner en mode main libre (combiné raccroché sur la base).

Mettre le combiné en charge sur la base.

Piles du coffret technique déchargées.

Faire appel à l'installateur afin qu'il procède au changement des piles du coffret technique. Il est conseillé en même temps de changer la pile du combiné.

Pile de la base du combiné décharge.

Faire appel à l'intervenant afin qu'il procède à un changement de la pile de la base.

Vantaux sur un obstacle. La signalisation disparaît au mouvement suivant et réapparaît si l'obstacle est toujours présent. Fonction disponible uniquement avec un automatisme SOLARMATIC.

Déplacer l'obstacle. Arrêt du mouvement

14. Questions-réponses

Questions	Réponses
A quoi correspond une conversation "hachée" dans le combiné?	Ceci peut se produit en limite de réception radio. Lorsque la limite est dépassée, la communication est coupée par le coffret radio. Rapproche-vous alors du coffret.
A quoi correspond les perturbations (larsen, grésillements...) entendues dans le combiné?	Ceci peut se produit lorsque le combiné est trop proactive d'une autre combiné ou du coffret technique. Eloyigner les différents éléments à plus de 3 mètres les uns des autres.
Pourquoi la qualité de la réception peut-elle varier lorsque je me déplace avec le combiné?	Sans perturbation electromagnétique et sans obstacle entre le combiné et le coffret technique, la portée radio dite en "champ libre" est d'environ 400 m. Lorsque le combiné est à l'intérieur de l'habitation, la portée radio diminue. En effet, la propagation des ondes radio se trouve réduite selon la nature et l'épaissur des murs ou des cloisons traversés.
	Arbres ou bosquets réduction de 10 % à 30 % Placo et bois réduction de 10 % à 30 % Béton et parpaigning réduction de 50 % à 70 % Métal et bardage métallique réduction de 70 % à 90 %
Que faire si je n'ai plus d'affichage sur mon combiné?	Il suffit de le remettre en charge sur sa base. Une reprogrammation de l'heure est nécessaire (menu COMBINE/REGLAGES/HEURE).
Que faire si en reposant le combiné sur la base, il n'émet pas de BIP et n'affiche pas ?	Vérifier la présence du secteur ou le bon état de la pile de la base.
Puis-je nettoyer mon interphone?	Nous vous conseillons de nettoyer les produits à l'eau savonnue à l'aide d'un chiffon deux lorsque c'est nécessaire. N'utiliser ni alcool, ni acétone pour le nettoyage.
Lors d'un essai de communication, le combiné ne sonne pas?	Se rapprocher du coffret technique. Vérifier que le combiné n'est pas en mode silence (l'icône est affché).
Que signifie l'apparition de l'icône ? l'afficheur du combiné?	Un visiteur s'estprésenté à la platine de rue pendant votre absence. Pour effacer l'icône, appuyer sur une touche du combiné.

Caractéristiques générales

• Technologie radio multifréquence sécurisée, portée jusqu'à 400 m en champ libre (1), variable selon les conditions d'environnement et d'installation
• Son numérique haute fidélité

Caractéristiques de l'ensemble de rue

• Boîtiers extérieurs en polycarbonate
• Indice de protection du coffret technique et de la platine de rue : IP54 / IK08
• Température de fonctionnement: -20 °C à +70 °C
• Alimentation du coffret technique : pile lithium 2 x (3,6 V 17 Ah) MPU01X + batterie lithium-ion 3,6 V 700 mAh 908-21X et/ou alimentation entre 12 et 24 V AC ou 12 et 30 V DC et/ou un panneau solaire 12 V 8 W de puissance mini ref. MJU01X Autonomie : 5 ans (avec une pile MPU01X)
• Câblage avec 4 fils entre la platine de rue et le coffret technique. Commande et alimentation de tous types de gâche 12 V faible consommation (0,5 A maximum).
• Commande de motorisation TBT sécurisée acceptant une commande à contact sec 48 Vcc / 1 A (relais ou interrupteur)
• Toutes les entrées/sorties du coffret technique sont du type TBTS

Caracteristiques du poste interieur

• Boîtiers intérieurs en ABS
• Indice de protection IP31/IK04
• Température de fonctionnement: -5 °C à +55 °C
• Alimentation de la base : - à piles : pile lithium 2 x (3,6 V 18 Ah) BATLi23
• secteur : via le transformateur 220 V / 6 V.
• Alimentation du combiné rechargeable : batterie lithium-ion débrochable MTU01X
• Autonomie du combiné rechargeable hors base : 15 jours (3) Autonomie du support à pile : 5 ans (3)

(1) La portée en champ libre correspond à la distance théorique maximale séparant le coffret technique et le combiné, en l'absence de tout obstacle (ex. : mur, grillage, végétation, perturbation électromagnétique) de nature à réduire la portée. (2) L'autonomie est calculée pour un usage domestique, à savoir : 2 communications de 10 s, 7 commandes de gâche et 6 commandes de portail par jour pour un coffret technique et une platine du rue sans digicode, 1 communication de 10 s, 4 commandes de gâche (sans rétro-éclairage de la platine de rue) et 5 commandes de portail (sans rétro-éclairage de la platine de rue) par jour pour un coffret technique et une platine du rue avec digicode. (3) L'autonomie est calculée pour un usage domestique, à savoir 2 communications de 10 s, 2 communications inter combinés de 10 s et 6 commandes (2 commandes de gâches, 2 commandes de portail, 1 commande d'éclairage, et 1 commande de porte de garage) par jour. Pour disposer de la pleine autonomie du combiné rechargeable hors de sa base (15 jours) il est nécessaire de le laisser en charge sur son support pendant au minimum 2 jours lors de la mise sous tension ou pendant 4 jours si l'affichage disparaît (à noter que cette période n'exclut pas l'utilisation du produit).

Declaration de conformite

Fabricant : Hager Security SAS • Adresse : F-38926 Crolles Cedex - France

Type de produit : Interphone radio • Marque : Daitem

Nous déclarons sous notre seule responsabilité que le produit auquel se réfère cette déclaration est conforme aux exigences essentielles des directives suivantes :

• Directive R&TTE: 99/5/CE
• Directive Basse Tension : 2006/95/CE
• Directive ROHS : 2002/95/CE

conformément aux normes européennes harmonisées suivantes

Références produits SC100	AF SC101	AF
EN 300 220-2 V2.1.2	X	X
EN 60950 (2006)	X	X
EN 301 489-1 V1.8.1	X	X

Ce produit peut etre utilise dans toute l'UE, I'EEA et la Suisse

Crolles, le 06/05/10 Signature : Patrick Bernard

Directeur Recherche et Développement
