SC100AF - Interphone DAITEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone radio sans fil
Marque	Daitem
Modèle	SC100AF
Technologie	Radio multifréquence sécurisée
Portée en champ libre	Jusqu'à 400 m (variable selon obstacles)
Alimentation du coffret technique	Pile lithium 2 x 3,6 V 17 Ah (MPU01X) ou alimentation 12-24 V AC / 12-30 V DC ou panneau solaire 12 V 8 W
Alimentation du combiné	Batterie lithium-ion rechargeable débrochable (MTU01X)
Alimentation de la base	Pile lithium 2 x 3,6 V 18 Ah (BATLi23) ou secteur via transformateur 220 V / 6 V
Autonomie du combiné hors base	15 jours (usage domestique)
Autonomie du support à pile	5 ans
Autonomie du coffret technique	5 ans (avec pile MPU01X, usage domestique)
Fonctions principales	Communication audio, écoute, commande de gâche, portail, portillon, garage, éclairage, mode silence, intercom
Nombre de logements	1 (kit SC100AF)
Indice de protection coffret technique	IP54 / IK08
Indice de protection platine de rue	IP54 / IK08
Indice de protection poste intérieur	IP31 / IK04
Température de fonctionnement coffret	-20 °C à +70 °C
Température de fonctionnement combiné	-5 °C à +55 °C
Câblage platine-coffret	4 fils
Nombre de badges maximum	16
Nombre de codes maximum	16 (si platine à digicode)
Nombre de combinés supplémentaires	4 maximum par touche d'appel
Entretien et nettoyage	Eau savonneuse et chiffon doux (pas d'alcool ni acétone)
Sécurité	Technologie radio sécurisée, toutes entrées/sorties TBTS

FOIRE AUX QUESTIONS - SC100AF DAITEM

Que faire si le combiné ne sonne pas lors d'un appel ?

Vérifiez que le combiné n'est pas en mode silence (icône de son barré). Si oui, appuyez longuement sur la touche de mode silence pour le désactiver. Assurez-vous également que la sonnerie est active dans les réglages (menu COMBINE/SONS/SONNERIE).

Comment régler l'heure sur le combiné ?

Accédez au menu COMBINE/REGLAGES/HEURE. Utilisez les touches de navigation pour régler les heures et minutes, puis validez avec OK.

Comment ajouter un badge pour ouvrir la porte ?

Ouvrez le menu ACCES/BADGES/AJOUTER. Placez-vous près de la platine de rue, appuyez sur OK, puis passez le badge devant l'étiquette nom. Le badge est enregistré.

Que faire si le combiné affiche une icône de batterie vide ?

Placez le combiné sur sa base pour le recharger. L'icône disparaît lorsque la batterie est suffisamment chargée.

Comment mettre le combiné en mode silence ?

Appuyez longuement (plus de 5 secondes) sur la touche de mode silence jusqu'à ce que l'icône de son barré apparaisse. Le combiné restera silencieux pendant 12 heures ou jusqu'à ce que vous désactiviez ce mode.

Puis-je nettoyer mon interphone avec des produits ménagers ?

Non. Utilisez uniquement un chiffon doux imbibé d'eau savonneuse. Évitez l'alcool, l'acétone ou tout solvant qui pourrait endommager le boîtier.

Que faire si la communication est hachée ou de mauvaise qualité ?

Cela peut être dû à une portée radio limite. Rapprochez-vous du coffret technique. Éloignez également le combiné d'autres appareils électroniques ou obstacles métalliques qui perturbent le signal.

Comment commander l'ouverture du portail depuis l'intérieur ?

Lors d'une communication avec un visiteur, appuyez sur la touche de commande portail (touche dédiée). Si vous n'êtes pas en communication, décrochez le combiné, ouvrez le clapet, sélectionnez l'accès portail avec les touches de navigation et appuyez sur OK.

Que signifie l'icône d'appel en absence sur l'écran ?

Cela indique qu'un visiteur s'est présenté à la platine de rue pendant votre absence. Pour effacer l'icône, appuyez brièvement sur n'importe quelle touche du combiné.

Comment modifier la sonnerie pour chaque accès ?

Accédez au menu COMBINE/SONS/SONNERIE. Sélectionnez l'accès (ACCES 1, 2, etc.) et choisissez parmi les 9 sonneries disponibles. Validez avec OK.

MODE D'EMPLOI SC100AF DAITEM

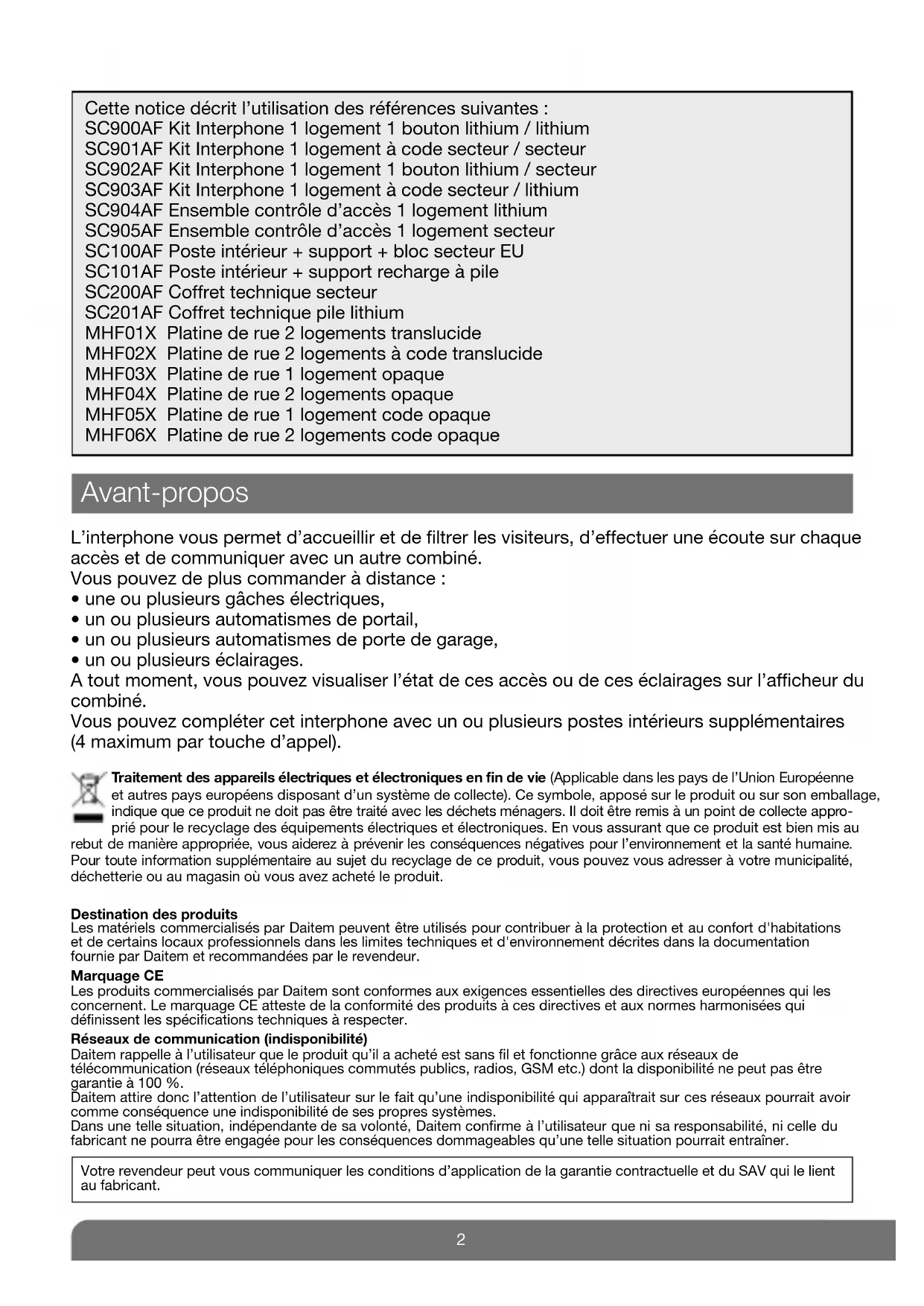

Cette notice décrit l’utilisation des références suivantes :

SC900AF Kit Interphone 1 logement 1 bouton lithium / lithium

SC901AF Kit Interphone 1 logement à code secteur / secteur

SC902AF Kit Interphone 1 logement 1 bouton lithium / secteur

SC903AF Kit Interphone 1 logement à code secteur / lithium

SC904AF Ensemble contrôle d’accès 1 logement lithium

SC905AF Ensemble contrôle d’accès 1 logement secteur

SC100AF Poste intérieur + support + bloc secteur EU

SC101AF Poste intérieur + support recharge à pile

SC200AF Coffret technique secteur

SC201AF Coffret technique pile lithium

MHF01X Platine de rue 2 logements translucide

MHF02X Platine de rue 2 logements à code translucide

MHF03X Platine de rue 1 logement opaque

MHF04X Platine de rue 2 logements opaque

MHF05X Platine de rue 1 logement code opaque

MHF06X Platine de rue 2 logements code opaque

Avant-propos

L'interphone vous permet d'accueillir et de filtrer les visiteurs, d'effectuer une écoute sur chaque accès et de communiquer avec un autre combiné.

Vous pouvez de plus commander à distance :

• une ou plusieurs gâches électriques,
• un ou plusieurs automatismes de portail,
• un ou plusieurs automatismes de porte de garage,
• un ou plusieurs éclairages.

A tout moment, vous pouvez visualiser l'état de ces accès ou de ces éclairages sur l'afficheur du combiné.

Vous pouvez compléter cet interphone avec un ou plusieurs postes intérieurs supplémentaires (4 maximum par touche d'appel).

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au

rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.

Destination des produits

Les matériels commercialisés par Daitem peuvent être utilisés pour contribuer à la protection et au confort d'habitations et de certains locaux professionnels dans les limites techniques et d'environnement décrites dans la documentation fournie par Daitem et recommandées par le revendeur.

Marquage CE

Les produits commercialisés par Daitem sont conformes aux exigences essentielles des directives européennes qui les concernent. Le marquage CE atteste de la conformité des produits à ces directives et aux normes harmonisées qui définissent les spécifications techniques à respecter.

Réseaux de communication (indisponibilité)

Daitem rappelle à l'utilisateur que le produit qu'il a acheté est sans fil et fonctionne grâce aux réseaux de télécommunication (réseaux téléphoniques commutés publics, radios, GSM etc.) dont la disponibilité ne peut pas être garantie à 100 %.
Daitem attire donc l'attention de l'utilisateur sur le fait qu'une indisponibilité qui apparaîtrait sur ces réseaux pourrait avoir comme conséquence une indisponibilité de ses propres systèmes.
Dans une telle situation, indépendante de sa volonté, Daitem confirme à l'utilisateur que ni sa responsabilité, ni celle du fabricant ne pourra être engagée pour les conséquences dommageables qu'une telle situation pourrait entraîner.

Votre revendeur peut vous communiquer les conditions d'application de la garantie contractuelle et du SAV qui le lient au fabricant.

Sommaire

1. Présentation des touches et de l'afficheur du combiné.... 4

1.1 Description du combiné 4
1.2 Description de l'afficheur 5
1.3 Afficheur du combiné en veille 6

2. Répondre à l'appel d'un visiteur 6

2.1 Utilisation du combiné en mode main libre (combiné sur la base) 7
2.2 Utilisation du combiné en mode décroché (combiné hors de la base). . . . . . . . . . .

3. Mettre le combiné en mode silence 8

4. La fonction écoute .... 8

5. La fonction communication inter combinés....9

6. Commander l'accès gâche 10

6.1 En communication 10
6.2 Hors communication 11

7. Commander l'accès portail.... 13

7.1 En communication 13
7.2 Hors communication 14

8. Commander l'accès portillon .... 16

8.1 En communication 16
8.2 Hors communication 17

9. Commander un automatisme de porte de garage .... 19

10. Commander un éclairage 20

11. Modifier les options de fonctionnement de l'ensemble de rue.... 21

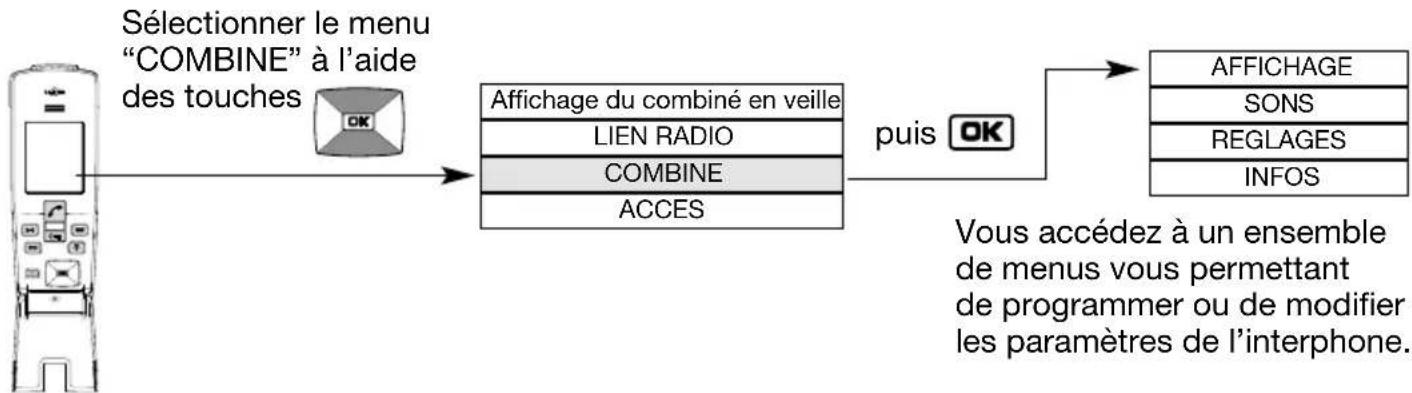

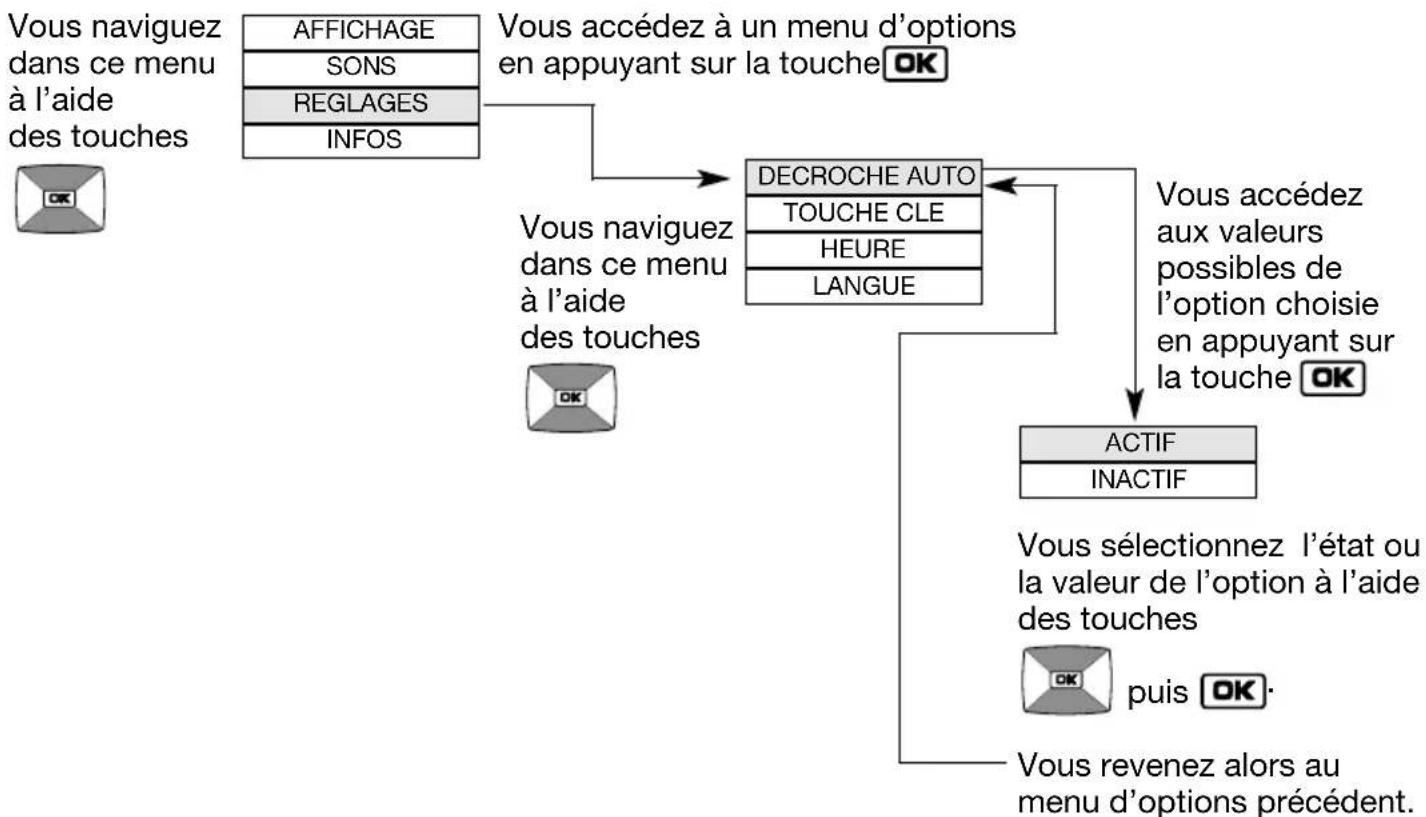

11.1 Principe de navigation dans les menus.... 21

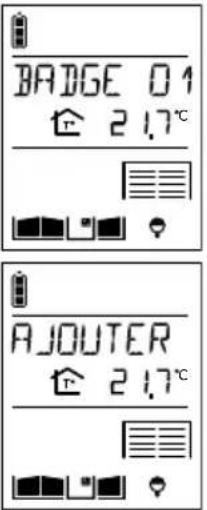

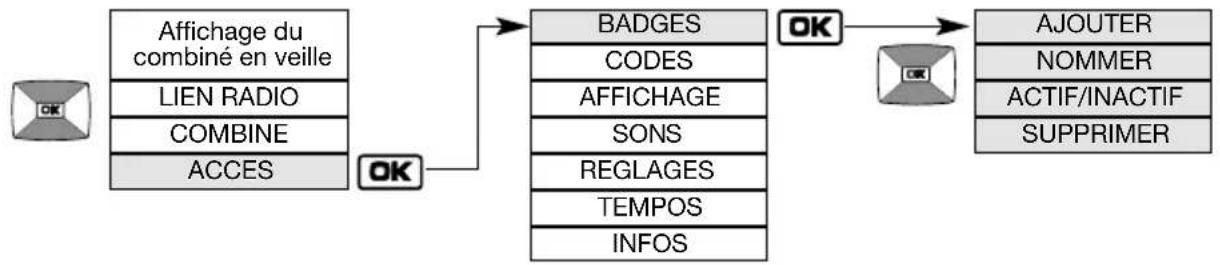

11.2 Modification des options des badges 22

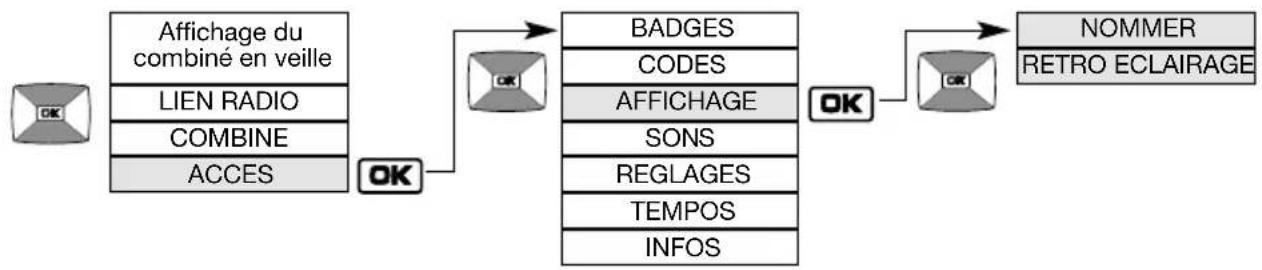

11.3 Modification des options des codes accès . . . . . . . . . . . . . . . . . . . . . . . . . . .
11.4 Modification des options d'affichage. 26
11.5 Modification des options sonores 27
11.6 Modification des options de commande.
11.7 Modification des options d'ouverture 29

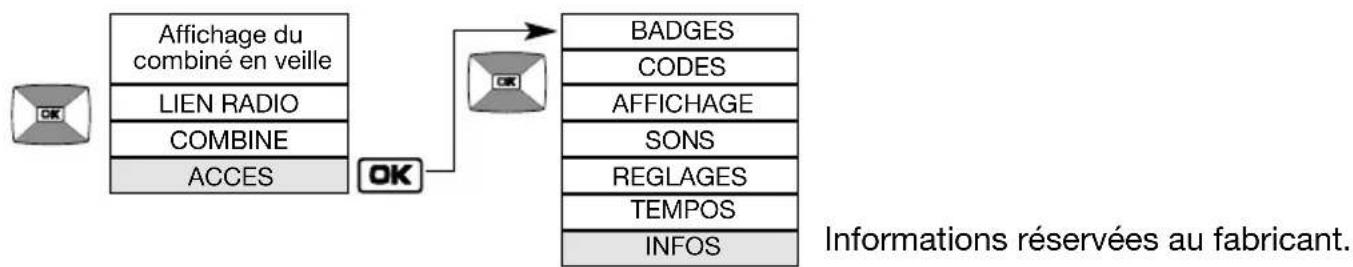

11.8 Informations ...... 29

12. Modifier les options de fonctionnement du combiné.... 30

12.1 Principe de navigation dans les menus 30

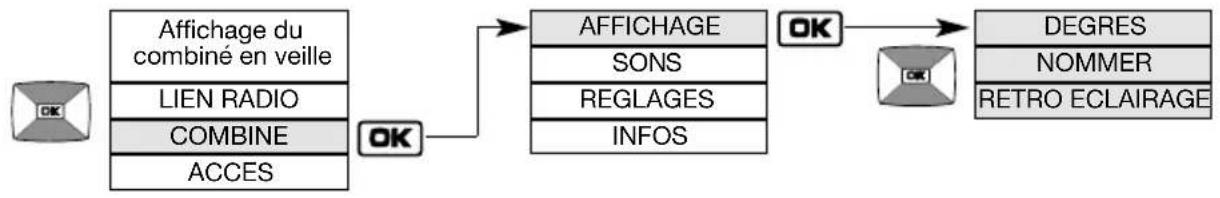

12.2 Modification des options d'affichage.... 31

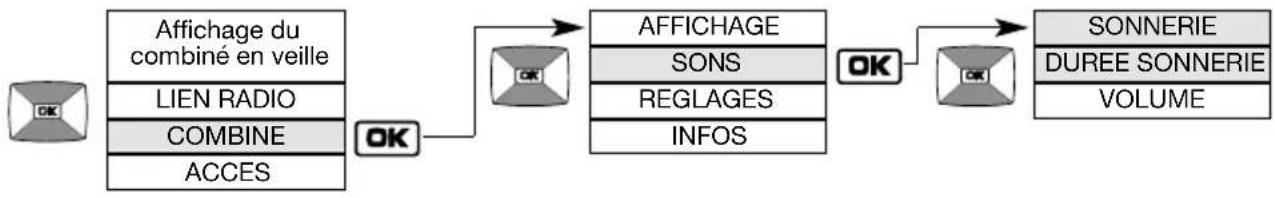

12.3 Modification des options sonores 32

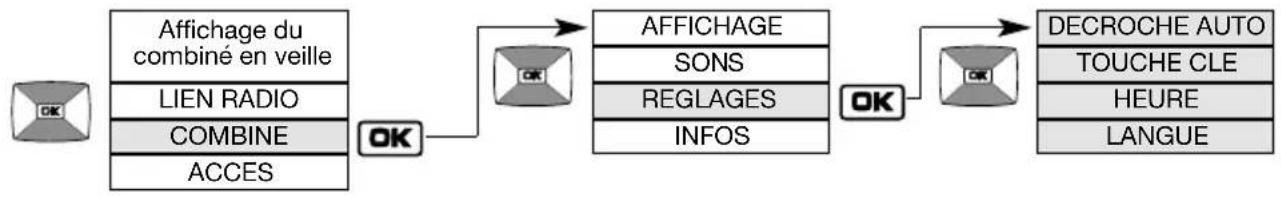

12.4 Modification des options d'utilisation 33

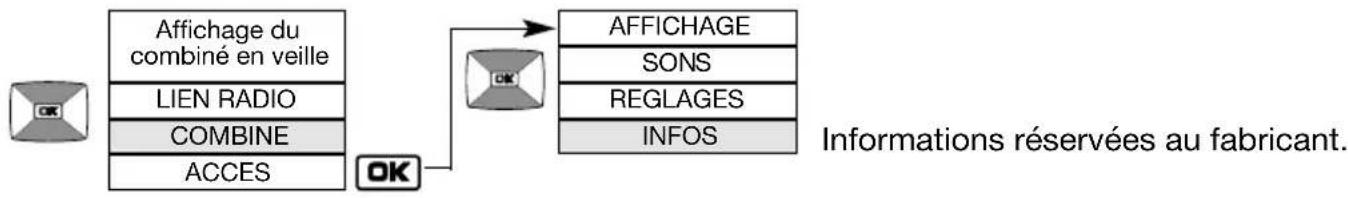

12.5 Informations 34

13. Signalisation des anomalies 34

14. Questions – Réponses.... 35

15. Caractéristiques techniques.... 36

1. Présentation des touches et de l'afficheur du combiné

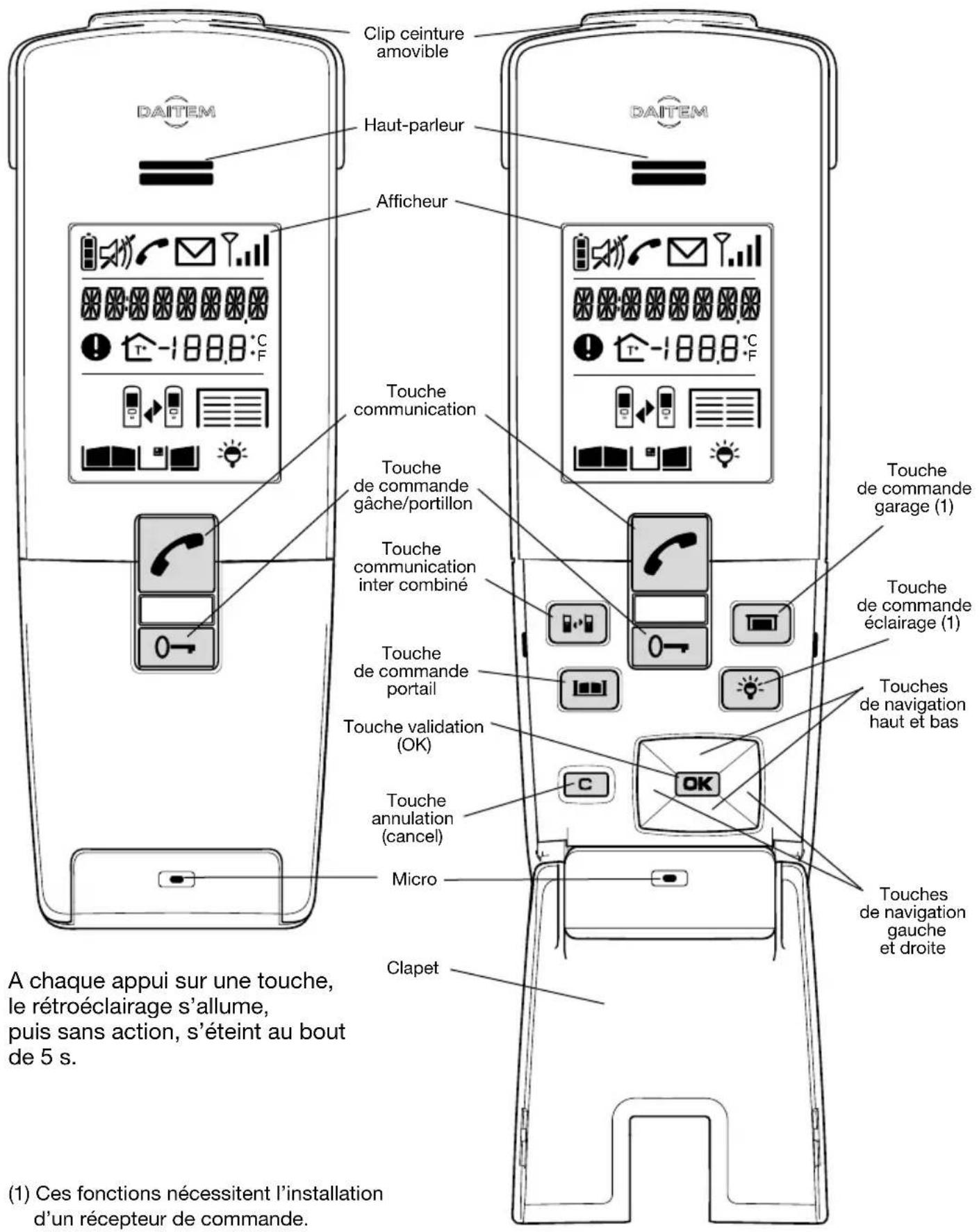

1.1 Description du combiné

Clapet fermé Clapet ouvert

Clip ceinture amovible Haut-parleur Afficheur TAITEM Touche communication Touche de commande gâche/portillon Touche communication inter combiné Touche de commande portail Touche validation (OK) Touche annulation (cancel) Micro Clapet A chaque appui sur une touche, le rétroéclairage s'allume, puis sans action, s'éteint au bout de 5 s. (1) Ces fonctions nécessitent l'installation d'un récepteur de commande. Touche de commande garage (1) Touche de commande éclairage (1) Touches de navigation haut et bas Touches de navigation gauche et droite

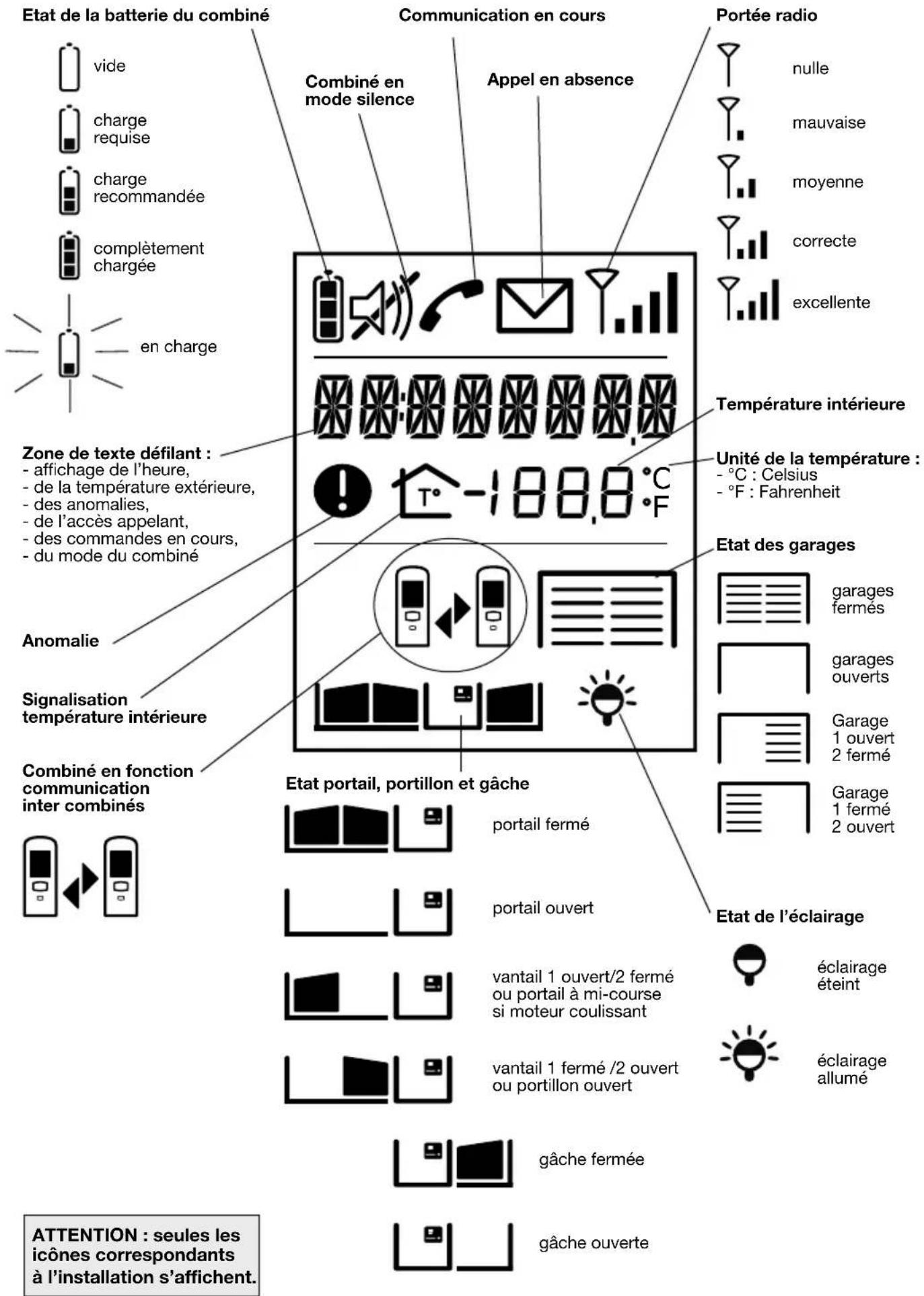

1.2 Description de l'afficheur

Etat de la batterie du combiné Combiné en mode silence Appel en absence Portée radio vide charge requise charge recommandée complètement chargée en charge Zone de texte défilant : - affichage de l'heure, - de la température extérieure, - des anomalies, - de l'accès appelant, - des commandes en cours, - du mode du combiné Unité de la température : - °C : Celsius - °F : Fahrenheit Enomalie Signalisation température intérieure Combiné en fonction communication inter combinés Etat portail, portillon et gâche portail fermé portail ouvert vantail 1 ouvert/2 fermé ou portail à mi-course si moteur coulissant vantail 1 fermé /2 ouvert ou portillon ouvert Etat de l'éclairage éclairage éteint éclairage allumé gâche fermée gâche ouverte ATTENTION : seules les icônes correspondants à l'installation s'affichent.

1.3 Afficheur du combiné en veille

Etat de la batterie du combiné Heure 1256 234 T° 217°C Indication de la température extérieure la température affichée est mesurée au niveau du 1er accès appris et réactualisée toutes les 10 minutes Indication de la température intérieure la température affichée est mesurée au niveau du combiné et réactualisée toutes les 10 minutes Etat des garages

Etat portail, portillon et gâche Etat de l'éclairage

ATTENTION : lors des différents essais que vous allez réaliser, si les combinés ou les coffrets techniques sont trop proches, des perturbations (larsen, grésillements...) peuvent apparaître. Eloigner les différents éléments à plus de 3 mètres les uns des autres.

2. Répondre à l'appel d'un visiteur

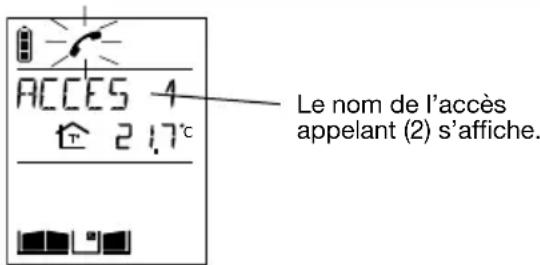

Le combiné sonne (1) (sauf s'il est en mode silence), le rétro éclairage clignote.

ACCES 4 217°C Le nom de l'accès appelant (2) s'affiche.

(1) Sans réponse, le combiné sonne pendant 20 s (valeur d'usine) puis s'arrête. La durée de sonnerie est réglable (cf. : Programmer les options de fonctionnement du combiné). Si le combiné est posé sur sa base, la sonnerie est au niveau sonore programmé (cf. : Modifier les options de fonctionnement du combiné), si le combiné est hors base, le niveau sonore est progressif (du niveau 1 au niveau sonore programmé).
(2) Les noms des accès sont personnalisables (cf. : Modifier les options de fonctionnement de l'interphone).

2.1 Utilisation du combiné en mode main libre (combiné sur la base)

1. Appuyer sur la touche

1. Vous pouvez dialoguer.

2. A la fin de la communication, appuyer sur la touche

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

1256 234 21.7℃

Vous pouvez à tout instant passer à l'utilisation "décrochée" en retirant le combiné de la base.

2.2 Utilisation du combiné en mode décroché (combiné hors de la base)

1. Si le combiné se trouve sur la base, le décrocher :

- si le mode décroché automatique est activé, la communication s'établit, - sinon, appuyer sur la touche

ACCE5 1 2.17°

Si le combiné est déjà hors de la base appuyer sur la touche.

1. Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches

1. A la fin de la communication, appuyer sur la touche

et/ou raccrocher le combiné sur la base (le combiné émet 3 bips s'il est correctement posé).

12:56 23.4 12:56 23.4 12:56 21.7℃

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

3. Mettre le combiné en mode silence

Il est possible de mettre le combiné en mode silence à l'aide de la touche. Le combiné est alors silencieux pendant 12 h ou jusqu'au rétablissement de la sonnerie.

1. Appuyer plus de 5 secondes sur la touche

jusqu'à l'apparition de l'icône

12:56 23.4 21.7℃

1. Pour rétablir la sonnerie, appuyer plus de

5 secondes sur la touche jusqu'à la disparition de l'icône

4. La fonction écoute

Il est possible d'effectuer une écoute sur les platines de rue des différents accès à l'aide de la touche.

1. Appuyer brièvement sur la touche

2. Si vous disposez de plus de 2 accès,

sélectionner l'accès sur lequel vous voulez effectuer l'écoute à l'aide des touches

puis OK

Si vous disposez d'un accès

L'écoute commence, vous entendez ce qui se passe sur la platine de rue sélectionnée, les personnes présentes devant celle-ci peuvent également vous entendre.

1. Appuyer à nouveau sur la touche pour mettre fin à l'écoute.

5. La fonction communication inter combinés

Il est possible d'effectuer une communication avec un autre combiné à l'aide de la touch

Combiné appelant

1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche

2. Si vous disposez de plus de 2 combinés, sélectionner le combiné à appeler à l'aide des touches

puis OK

COMBINE2 ↑ 21.7°C (1)

Si vous disposez de 2 combinés, la fonction communication inter combinés commence.

COMBINE2 2.17℃

1. Vous pouvez dialoguer et régler le volume de la communication audio à l'aide des touches

COMBINE2 21.7°C

1. A la fin de la communication, appuyer sur la touche et/ou raccrocher le combiné sur la base.

1256 234 企 21.7℃

Combiné appelé

Le combiné sonne, (sauf si il est en mode silence), le rétro éclairage clignote.

Si le combiné se trouve sur la base, le décrocher, sinon, appuyer sur la touche

COMBINE 1 21.7℃

Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches

A la fin de la communication, appuyer sur la touche et/ou raccrocher le combiné sur la base.

COMBINE 1 21.7°C

1256 234 21.7℃

ATTENTION : si un appel est généré d'une platine de rue, pendant une communication inter combinés, la platine de rue sonne occupée.

(1) Le nom du combiné est personnalisable (cf. : Modifier les options de fonctionnement du combiné).

6. Commander l'accès gâche

L'installation comprend une gâche ou une gâche et un portail.

6.1 En communication

Vous êtes par exemple en communication avec l'accès 1.

1. Appuyer sur la touche

1. La gâche de l'accès appelant est déverrouillée dans les 5 s. A la fin de la communication, l'icône de l'état de la gâche est mis à jour (si un contact de position est raccordé).

1256 234 21.7℃

(1) L'accès gâche peut être commandé par la touche (cfm) menu COMBINE/REGLAGES/TOUCHE CLE).

6.2.1 Depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d’état sur le combiné (1)	Etat de l’accès gâche
1. Présenter le badge devant l’étiquette nom.
Ou composer le code d’accès (2)
		Fermé
2. Appuyer sur la touche (3).
3. La gâche est déverrouillée dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.
(2) En cas d'erreur, taper sur puis recomposer le code d'accès.
(3) Uniquement la platine à clavier. Si le paramètre COMMANDE AUTO (CF: menu ACCES/REGLAGES/COMMANDE AUTO) est sur GACHE, la gâche est commandée dès la présentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche

6.2.2 Depuis le combiné

Action sur le combiné	Affichage d’état sur le combiné (1)	Etat de l’accès gâche
1. Appuyer brièvement sur la touche [IMAGE]		Fermé
2. Si vous disposez de plusieurs accès gâche, décrocher le combiné (s’il se trouve sur la base), ouvrir le clapet et sélectionner l’accès à commander à l’aide des touches		Fermé
puis [OK]Si vous disposez d’un seul accès gâche, la commande d’ouverture est envoyée directement		En cours de commande
3. La gâche est déverrouillée dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.
(2) L'accès gâche peut être commandé par la touche (qui menu COMBINE/REGLAGES/TOUCHE CLE).

7. Commander l'accès portail

L'installation comprend un portail et une gâche.

7.1 En communication

Vous êtes par exemple en communication avec l'accès 1.

1. Appuyer sur la touche (1)

1. Le portail de l'accès appelant est activé dans les 5 secondes. A la fin de la communication, l'icône de l'état du portail est mis à jour (si un contact de position est raccordé).

1256 234 21.7℃

(1) Si vous pilotez un automatisme SOLARMATIC®, la commande interrompt la communication. L'accès portail peut être commandé par la touche (menu COMBINE/REGLAGES/TOUCHE CLE).

7.2.1 Depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d’état sur le combiné (1)	Etat de l’accès portail
1. Présenter le badge devant l’étiquette nom.
Ou composer le code d’accès (2)
		Fermé
2. Appuyer sur la touche (3).
3. Le portail est activé dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.

(2) En cas d'erreur, taper sur puis recomposer le code d'accès.

(3) Uniquement pour la platine à clavier. Si le paramètre COMMANDE AUTO (CF:menu ACCES/REGLAGES/COMMANDE AUTO) est sur PORTAIL,le portail est commandée dès la présentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche

7.2.2 Depuis le combiné

Action sur le combiné	Affichage d’état sur le combiné (1)	Etat de l’accès portail
1. Décrocher le combiné (s’il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche(2).		Fermé
2. Si vous disposez de plusieurs accès portail, sélectionner l’accès à commander à l’aide des touchespuis		Fermé
Si vous disposez d’un seul accès portail, la commande d’ouverture est envoyée directement		En cours de commande
3. Le portail est activé dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.
(2) L'accès portail peut être commandé par la touche (q0:COMBINE/REGLAGES/TOUCHE CLE).

8. Commander l'accès portillon

L'installation comprend uniquement un portail.

8.1 En communication

Vous êtes par exemple en communication avec l'accès 1.

1. Appuyer sur la touche

1. Le portillon de l'accès appelant est déverrouillé dans les 5 s. A la fin de la communication, l'icône de l'état du portillon est mis à jour (si un contact de position est raccordé).

8.2.1 Depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d’état sur le combiné (1)	Etat de l’accès portillon
1. Présenter le badge devant l’étiquette nom.
Ou composer le code d’accès (2)
		Fermé
2. Appuyer sur la touche (3).
3. Le portillon est déverrouillé dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.

(2) En cas d'erreur, taper sur puis recomposer le code d'accès.

(3) Uniquement pour la platine à clavier. Si le paramètre COMMANDE AUTO (CF: menu ACCES/REGLAGES/COMMANDE AUTO) est sur GACHE, l'accès portillon est commandé dès la présentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche

8.2.2 Depuis le combiné

Action sur le combiné	Affichage d’état sur le combiné (1)	Etat de l’accès portillon
1. Appuyer brièvement sur la touche.		Fermé
2. Si vous disposez de plusieurs accès portillon, Décrocher le combiné (s’il se trouve sur la base), ouvrir le clapet et sélectionner l’accès à commander à l’aide des touches		Fermé
puis OK. Si vous disposez d’un seul accès portillon, la commande d’ouverture est envoyée directement		En cours de commande
3. Le portillon est déverrouillé dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.

9. Commander un automatisme de porte de garage

Cette fonction nécessite d'être équipé d'un ou de plusieurs récepteurs de commande.

La touche commander jusqu'à quatre automatismes de porte de garage différents.

Action sur le combiné	Affichage d’état sur le combiné (1)	Etat de l’automatisme de porte de garage
1. Décrocher le combiné (s’il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche		Fermé
2. Si vous disposez de plusieurs garages, sélectionner le garage à commander à l’aide des touches		Fermé
Si vous disposez d’un seul garage la commande d’ouverture est envoyée directement		En cours de commande
3. Le garage est activé dans les 5 secondes.		Ouvert

ATTENTION : si la touche commande :

- 2 automatismes de porte de garage, le combiné affiche :

- plus de 2 automatismes de porte de garage, le combiné affiche :

si tous les garages sont fermés,

si tous les garages sont ouverts,

si au moins un des garage est ouvert.

(1) Si un contact de position est raccordé sur le récepteur de commande.
(2) Le nom de l'automatisme de porte de garage est personnalisable (cf. : Modifier les options de fonctionnement du combiné)

10. Commander un éclairage

Cette fonction nécessite d'être équipé d'un ou de plusieurs récepteurs de commande.

La touche peut commander jusqu'à quatre éclairages différents.

Action sur le combiné

1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche

1. Si vous disposez de plusieurs éclairages, sélectionner l'éclairage à commander à l'aide des touches

puis

Si vous disposez d'un seul éclairage la commande d'éclairage est envoyée directement

1. L'éclairage est activé dans les 5 secondes.

Affichage d'état sur le combiné

12:56 23:4 21.7°C

LUMIERE 1 21.7°C (1)

LUMIERE 1 21.7°C

12:56 23.4 21.7°C

Etat de l'éclairage

Eteint

Eteint

En cours de commande

Allumé

(1) Le nom de l'éclairage est personnalisable (cf. : Modifier les options de fonctionnement du combiné).

11. Modifier les options de fonctionnement de l'ensemble de ru

11.1 Principe de navigation dans les menus

Prendre le combiné, et ouvrir le clapet.

Vous accédez à un ensemble de menus vous permettant de programmer ou de modifier les paramètres de l'interphone.

Exemple de navigation dans le menu ACCES :

• A tout instant, un appui court sur la touche permet un retour à l'affichage précédent.
• Un appui long sur la touche permet un retour à l'afficheur du combiné en veille.
• Sans action sur le combiné pendant 30 s, l'écran retourne à l'affichage du combiné en veille.

11.2 Modification des options des badges

Menu	Réglage possible	Utilité du réglage
AJOUTER		Permet d'enregistrer un badge sur la platine de rue afin de commander l'ouverture du portillon, du portail ou de la gâche (16 badges max.).1. Prendre le combiné et vous positionner à coté de la platine de rue2. Faire un appui sur OK3. Passer le badge à enregistrer devant l'étiquette nom de la platine de rue.
		4. A chaque saisie d'un nouveau badge, ce compteur s'incrémente d'une valeur.Le combiné retourne ensuite à l'écran suivant.
	Usine : aucun badge appris
Menu	Réglage possible	Utilité du réglage
NOMMER	Permet de modifier le nom donné à un badge déjà enregistré (8 caractères max).1. Sélectionner le badge à modifier.2. Modifier le 1er caractère à l’aide des touches [OK]ASTUCE : un appui maintenu sur les touches permet un défilement rapide des caractères.
		3. Passer au caractère suivant à l’aide de la touche [OK]La touche sélectionne le caractère précédent.
	Usine : BADGE 1 pour le 1er badge, BADGE 2 pour le 2e, etc.	4. Reprendre les étapes 2 et 3 pour l’ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur OK
ACTIF/ INACTIF	ACTIF INACTIFUsine : ACTIF pour tous les badges	Permet de rendre actif ou inactif un badge déjà enregistré.Par défaut, chaque badge est activé lors de son enregistremen
SUPPRIMER	Permet de supprimer un badge déjà enregistré.

11.3 Modification des options des codes accès

ATTENTION : le menu CODES n'apparaît que si la platine de rue est équipée d'un digicode.

Menu	Réglage possible	Utilité du réglage
TAILLE Permet de définir le nombre de chiffre des 16 codes d'accès (de 4 à 6 chiffres).Pour changer par la suite la taille des codes d'accès, il est nécessaire au préalable de tous les supprimer (cf. menu SUPPRIMER).
AJOUTER	Usine : 4	Permet de programmer un code d'accès sur la platine de rue afin de commander l'ouverture du portillon, du portail ou de la gâche (dans la limite de 16 codes max.).
		1. Vous positionner à coté de la platine de rue à clavier avec le combiné.
		2. Faire un appui surOK
		3. Composer le code de 4 à 6 chiffres souhaité sur le clavier de la platine de rue.
		4. A chaque saisie d'un nouveau code, ce compteur s'incrémente d'une valeur.
		Le combiné retourne ensuite à l'écran suivant.
	Usine : aucun code programmé pour les 16 possibles
NOMMER	Permet de modifier le nom donné à un code d'accès déjà enregistré (8 caractères max).
		1. Sélectionner le code à modifier.2. Modifier le 1ercaractèreà l'aide des touches [OK]ASTUCE : un appui maintenu sur les touches permet un défilement rapide des caractères.
		3. Passer au caractère suivantà l'aide de la touche [OK]La touche sélectionne le caractère précédent.
	Usine : CODE 1 pour le 1ercode, CODE 2 pour le 2e8, etc.	4. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur OK
ACTIF/ INACTIF	ACTIF INACTIFUsine : ACTIF pour tous les codes d'accès	Permet de rendre actif ou inactif un code d'accès déjà enregistré.Par défaut, chaque code est activé lors de sa création.
SUPPRIMER	Permet de supprimer un code déjà enregistré.

11.4 Modification des options d'affichage

Menu	Réglage possible	Utilité du réglage
NOMMER ACCES 1TOUCHE 1TOUCHE 2Usine :• ACCES 1 pour le 1^er accès, ACCES 2 pour le 2^e , etc. TOUCHE 1 pour la 1^re touche, TOUCHE 2 pour le 2^e , etc. tel que décrit dans le tableau page suivante	Permet de modifier le nom donné à un accès ou à une touche d’appel (8 caractères max).1. Sélectionner le nom à modifier.2. Modifier le 1^er caractère à l’aide des touches [OK]3. Passer au caractère suivant à l’aide de la touche [OK]La touche sélectionne le caractère précédent.4. Reprendre les étapes 2 et 3 pour l’ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur [OK]ATTENTION : le menu TOUCHE 1/TOUCHE 2 n’apparaît que si les 2 touches d’appels de la platine de rue sont apprises sur le même combiné.
RETRO ECLAIRAGE	SUR ACTION MODE NUIT ACTIF	Permet de définir le mode de fonctionnement du rétro éclairage de la platine de rue.Si le coffret technique est branché sur une alimentation extérieure ou un panneau solaire, choix possible en fonction du type de platine de rue entre :
		Platines MHF03X / MHF04XMHF05X / MHF06X MHF02X
		ACTIF ACTIF le rétro éclairage est actif 24 h/24
			MODE NUIT le rétro éclairage est actif la nuit
		SUR ACTION SUR ACT	ACTION le rétro éclairage est actif suite à un appui touche ou au passage d’un badge

ATTENTION : en cas de coupure de l'alimentation, et si le coffret est secouru par des piles, le retro éclairage est actif suite à un appui touche ou au passage d'un badge. Pour une alimentation par panneau solaire, choix SUR ACTION obligatoire, le retro éclairage est actif suite à un appui touche ou au passage d'un badge.

Menu	Réglage possible	Utilité du réglage
RETRO ECLAIRAGE (suite)	Usine : SUR ACTION	Si le coffret technique est alimenté par piles, le rétro éclairage est actif suite à un appui touche ou au passage d’un badge (le menu RETRO ECLAIRAGE n’apparaît pas et aucun autre mode de fonctionnement n’est possible).

Combinaison coffret technique/platine de rue disponible sur l’installation		Message affiché par défaut sur le combiné lors d’un appel
de 1 à 4 coffret(s)technique(s)avec1 platine de rue1 bouton		ACCES X(avec X de 1 à 4 en fonction du coffret sollicité)
1 coffret techniqueavec1 platine de rue2 boutons		TOUCHE 2ouTOUCHE 1
de 2 à 4 coffret(s)technique(s)avec1 platine de rue2 boutons		ACCES X, TOUCHE 1 ou TOUCHE 2en alternance (avec X de 1 à 4 en fonction du coffret sollicité)

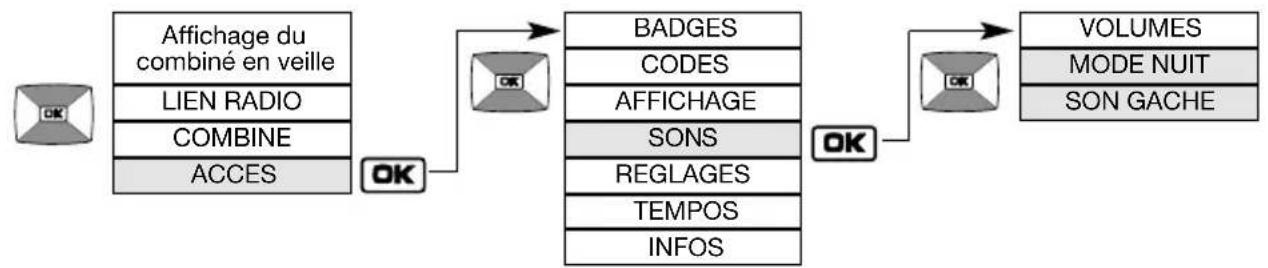

11.5 Modification des options sonores

Menu	Réglage possible	Utilité du réglage
BIP TOUCHES	INACTIFFAIBLEFORTUsine : FAIBLE	Permet de rendre inactif ou de régler le niveau sonore d’un appui sur une touche et du retour de sonnerie sur la platine de rue. Le niveau sonore se fait entendre sur la platine de rue lors de la validation du réglage.
VOIX 1 à 4	Permet de régler le niveau sonore des communications sur la platine de rue de 1 (faible) à 4 (fort).
	Usine : 3

Menu	Réglage possible	Utilité du réglage
MODE NUIT ACTIF INACTIF Usine : INACTIF		Permet de baisser le niveau sonore d’un appui sur une touche et du retour de sonnerie sur la platine de rue la nuit (le niveau sonore est porté au niveau FAIBLE).ATTENTION : le menu SEUIL NUIT n’apparaît que si l’interphone est équipé d’une platine MHF01X ou MHF02X ou si la platine est reliée à une centrale d’automatisme SOLARMATIC.
SON GACHE INACTIF FAIBLE FORT Usine : FAIBLE		Permet de rendre inactif ou de régler le niveau du son émis sur la platine de rue lors de la commande d’une gâche électrique.

11.6 Modification des options de commande

Menu	Réglage possible	Utilité du réglage
COMMANDE AUTO		Permet de définir la commande émise suite à la détection d’un badge ou à la saisie d’un code.
	TOUCHE Suite	au passage du badge ou à la saisie d’un code,attente d’un appui sur la touche ou pour commander une gâche ou un automatisme de portail.
		ATTENTION : le réglage TOUCHE n’apparaît que si l’interphone est équipé d’une platine à clavier.
	GACHE L’ouverture	de la gâche (ou l’ouverture ou la fermeture du portillon si aucune gâche n’est raccordée) sera commandée directement suite au passage du badge ou à la saisie d’un code sans avoir besoin d’appuyer sur la touche.
	PORTAIL L’ouverture	ou la fermeture du portail sera commandée directement suite au passage du badge ou à la saisie d’un code
	Usine : GACHE	sans avoir besoin d’appuyer sur la touche.

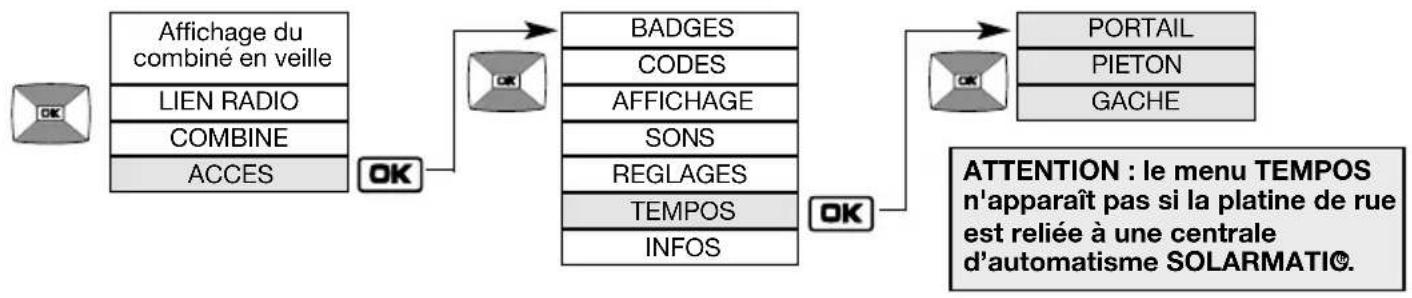

11.7 Modification des options d'ouverture

Menu	Réglage possible	Utilité du réglage
PORTAIL 0,5 SEC	1 SEC1,5 SEC2 SEC2,5 SECUsine : 2,5 S	Permet de modifier la durée d’impulsion pour la commande de motorisation de portail (borniers 12 et 14).
PIETON 0,5 SEC	1 SEC1,5 SEC2 SEC2,5 SECUsine : 1 S	Permet de modifier la durée d’impulsion pour la commande d’ouverture piéton de la motorisation de portail (borniers 12 et 14).
GACHE 2 SEC	5 SECUsine : 5 S	Permet de modifier la durée d’impulsion pour la commande de la gâche électrique (borniers 3 et 4).

11.8 Informations

12. Modifier les options de fonctionnement du combiné

12.1 Principe de navigation dans les menus

Prendre le combiné, et ouvrir le clapet.
    L["Vous accédez à un ensemble de menus vous permettant de programmer ou de modifier les paramètres de l'interphone."]

Exemple de navigation dans le menu COMBINE :

• A tout instant, un appui court sur la touche permet un retour à l'affichage précédent.
• Un appui long sur la touche permet un retour à l'afficheur du combiné en veille.
• Sans action sur le combiné pendant 30 s, l'écran retourne à l'affichage du combiné en veille.

12.2 Modification des options d'affichage

Menu	Réglage possible	Utilité du réglage
DEGRES CELSIUSFAHRENHEITUsine : CELSIUS		Permet de modifier l’unité d’affichage de la température.
NOMMER Permet de modifier le nom donné :COMBINE au combinéLUMIERE 1LUMIERE 2LUMIERE 3LUMIERE 4GARAGE 1GARAGE 2GARAGE 3GARAGE 4		à une commande Lumière (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage (touche) à une commande Garage(+)
		1. Sélectionner le nom à modifier.2. Modifier le 1ercaractèreà l’aide des touches[OK]ASTUCE : un appui maintenu sur les touches permet un défilement rapide des caractères.
		3. Passer au caractère suivantà l’aide de la touche[OK]La touche sélectionne le caractère précédent.
		4. Reprendre les étapes 2 et 3 pour l’ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur[OK]
RETRO ECLAIRAGE	ACTIF INACTIFUsine : ACTIF	Permet d’activer ou de désactiver le rétro éclairage du combinéLe rétro éclairage est toujours actif lors d’un appel.

12.3 Modification des options sonores

Menu	Réglage possible	Utilité du réglage
SONNERIE	Permet de modifier	la sonnerie lors :
	ACCES 1	d’un appel de l’accès 1
	ACCES 2	de l’accès 2
	ACCES 3	de l’accès 3
	ACCES 4	de l’accès 4
	INTER COMBINE	d’un appel d’un autre combiné
	Usine :
	ACCES1 : sonnerie 1	1. Sélectionner la sonnerie à modifier.
	ACCES2 : sonnerie 2
	ACCES3 : sonnerie 3
	ACCES4 : sonnerie 4	2. Choisir la sonnerie désirée parmi les 9 disponibles puis appuyer sur OK
	INTER COMBINE :sonnerie 5
DUREE SONNERIE	3 SEC	Permet de choisir la durée de sonnerie du combiné.
	5 SEC
	10 SEC
	20 SEC
	30 SEC
	Usine : 20 SEC

Menu	Réglage possible	Utilité du réglage
SONNERIE INACTIVE1 à 4Usine : 2		Permet de rendre inactive ou de modifier le volume de la sonnerie du combiné de 1 (faible) à 4 (fort).
BIPSTOUCHES	INACTIFFAIBLEFORTUsine : FAIBLE	Permet de rendre inactif ou de régler le niveau sonore d’un appui sur une touche du combiné.
VOIX 1 à 4 Permet de régler le niveau sonore des communications sur lecombiné de 1 (faible) à 4 (fort).

12.4 Modification des options d'utilisation

Menu	Réglage possible	Utilité du réglage
DECROCHE AUTO	ACTIF INACTIFUsine : ACTIF	Permet d’établir automatiquement une communication au décroché du combiné de la base sans appui sur la touche.
TOUCHE CLE	Usine : GACHE	Permet de modifier les commandes affectées aux touches et .Avec le choix GACHE (usine) :La touche commande l’ouverture de la gâche.La touche commande l’ouverture du portail.Avec le choix PORTAIL :La touche commande l’ouverture du portail.La touche commande l’ouverture de la gâche.
HEURE	Permet de régler l’heure affichée sur le combiné.1. Régler le 1er chiffre à l’aide des touches 2. Passer au chiffre suivant à l’aide de la touche La touche sélectionne ère précédent.3. Reprendre les étapes 1 et 2 pour régler les minutes, puis une fois l’heure désirée programmée, appuyer sur la toucheOKUsine : 00 H 00
LANGUE ENGLISH	FRANCAIS ITALIANO ESPANOL DEUTSCH NEDERLANDSUsine : ENGLISH

12.5 Informations

13. Signalisation des anomalies

Affichage Signification Remède

Batterie du combiné déchargée. Celui-ci peut continuer à fonctionner en mode main libre (combiné raccroché sur la base).

Piles du coffret technique déchargées.

Pile de la base du combiné déchargée.

vantaux sur un obstacle. La signalisation disparaît au mouvement suivant et réapparait si l'obstacle est toujours présent. Fonction disponible uniquement avec un automatisme SOLARMATIG®.

Mettre le combiné en charge sur la base.

Faire appel à l'installateur afin qu'il procède à un changement des piles du coffret technique. Il est conseillé en même temps de changer la pile du combiné.

Faire appel à l'installateur afin qu'il procède à un changement de la pile de la base.

Déplacer l'obstacle.Arrêt du mouve

14. Questions-Réponses

Questions

A quoi correspond une conversation "hachée" dans le combiné ?

A quoi correspond les perturbations (larsen, grésillements..) entendues dans le combiné ?

Pourquoi la qualité de la réception peut-elle varier lorsque je me déplace avec le combiné ?

Que faire si je n'ai plus d'affichage sur mon combiné ?

Que faire si en reposant le combiné sur la base, il n'émet pas de BIP

et n'affiche pas

Puis-je nettoyer mon interphone ?

Lors d'un essai de communication, le combiné ne sonne pas ?

Que signifie l'apparition de l'icône sur l'afficheur du combiné ?

Réponses

Ceci peut se produire en limite de réception radio. Lorsque la limite est dépassée, la communication est coupée par le coffret radio. Rapprochez-vous alors du coffret.

Ceci peut se produire lorsque le combiné est trop proche d'un autre combiné ou du coffret technique. Eloigner les différents éléments à plus de 3 mètres les uns des autres.

Sans perturbation électromagnétique et sans obstacle entre le combiné et le coffret technique, la portée radio dite en "champ libre" est d'environ 400 m. Lorsque le combiné est à l'intérieur de l'habitation, la portée radio diminue.

En effet, la propagation des ondes radio se trouve réduite selon la nature et l'épaisseur des murs ou des cloisons traversés.

Arbres ou bosquets réduction de 10 % à 30 %

Placo et bois réduction de 10 % à 30 %

Brique réduction de 30 % à 50 %

Béton et parpaing réduction de 50 % à 70 %

Métal et bardage métallique réduction de 70 % à 90 %

Il suffit de le remettre en charge sur sa base.

Une reprogrammation de l'heure est nécessaire (menu COMBINE/REGLAGES/HEURE).

Vérifier la présence du secteur ou le bon état de la pile de la base.

Nous vous conseillons de nettoyer les produits à l'eau savonneuse à l'aide d'un chiffon doux lorsque c'est nécessaire. N'utiliser ni alcool, ni acétone pour le nettoyage.

• Se rapprocher du coffret technique.
• Vérifier que le combiné n'est pas en mode silence (l'icône est affiché).

Un visiteur s'est présenté à la platine de rue pendant votre absence. Pour effacer l'icône, appuyer sur une touche du combiné.

15. Caractéristiques techniques

Caractéristiques générales

• Technologie radio multifréquence sécurisée, portée jusqu'à 400 m en champs libre (1), variable selon les conditions d'environnement et d'installation
• Son numérique haute fidélité

Caractéristiques de l'ensemble de rue

• Boîtiers extérieurs en polycarbonate
• Indice de protection du coffret technique et de la platine de rue : IP54 / IK08
• Température de fonctionnement : -20 °C à +70 °C
• Alimentation du coffret technique : pile lithium 2 x (3,6 V 17 Ah) MPU01X + batterie lithium-ion 3,6 V 700 mAh 908-21X et/ou alimentation entre 12 et 24 V AC ou 12 et 30 V DC et/ou un panneau solaire 12 V 8 W de puissance mini réf. MJU01X
• Autonomie : 5 ans (avec une pile MPU01X) (2)
• Câblage avec 4 fils entre la platine de rue et le coffret technique
• Commande et alimentation de tous types de gâche 12 V faible consommation (0,5 A maximum)
• Commande de motorisation TBT sécurisée acceptant une commande à contact sec 48 Vcc / 1 A (relais ou interrupteur)
• Toutes les entrées/sorties du coffret technique sont du type TBTS

Caractéristiques du poste intérieur

• Boîtiers intérieurs en ABS
• Indice de protection IP31/IK04
• Température de fonctionnement : -5 °C à +55 °C
• Alimentation de la base : - à piles : pile lithium 2 x (3,6 V 18 Ah) BATLi23

- secteur : via le transformateur 220 V / 6 V.

• Alimentation du combiné rechargeable : batterie lithium-ion débrochable MTU01X
• Autonomie du combiné rechargeable hors base : 15 jours (3)
• Autonomie du support à pile : 5 ans (3)

(1) La portée en champs libre correspond à la distance théorique maximum séparant le coffret technique et le combiné, en l'absence de tout obstacle (ex. : mur, grillage, végétation, perturbation électromagnétique) de nature à réduire la portée.
(2) L'autonomie est calculée pour un usage domestique, à savoir : 2 communications de 10 s, 7 commandes de gâche et 6 commandes de portail par jour pour un coffret technique et une platine du rue sans digicode, 1 communications de 10 s, 4 commandes de gâche (sans rétro-éclairage de la platine de rue) et 5 commandes de portail (sans rétro-éclairage de la platine de rue) par jour pour un coffret technique et une platine du rue avec digicode.
(3) L'autonomie est calculée pour un usage domestique, à savoir 2 communications de 10 s, 2 communications inter combinés de 10 s et 6 commandes (2 commandes de gâches, 2 commandes de portail, 1 commande d'éclairage, et 1 commande de porte de garage) par jour. Pour disposer de la pleine autonomie du combiné rechargeable hors de sa base (15 jours) il est nécessaire de le laisser en charge sur son support pendant au minimum 2 jours lors de la mise sous tension ou pendant 4 jours si l'affichage disparaît (à noter que cette période n'exclue pas l'utilisation du produit).

Type de produit : Interphone radio • Marque : Daitem

Nous déclarons sous notre seule responsabilité que le produit auquel se réfère cette déclaration est conforme aux exigences essentielles des directives suivantes :

• Directive R&TTE : 99/5/CE
• Directive Basse Tension : 2006/95/CE
• Directive ROHS : 2002/95/CE

conformément aux normes européennes harmonisées suivantes :

Références produits SC100AF SC101AF
EN 300 220-2 V2.1.2	X	X
EN 60950 (2006)	X	X
EN 301 489-1 V1.8.1	X	X

Ce produit peut être utilisé dans toute l'UE, l'EEA et la Suisse

Crolles, le 06/05/10 Signature : Patrick Bernard

Directeur Recherche et Développement
