MODE D'EMPLOI Prestige 75F Paradigm

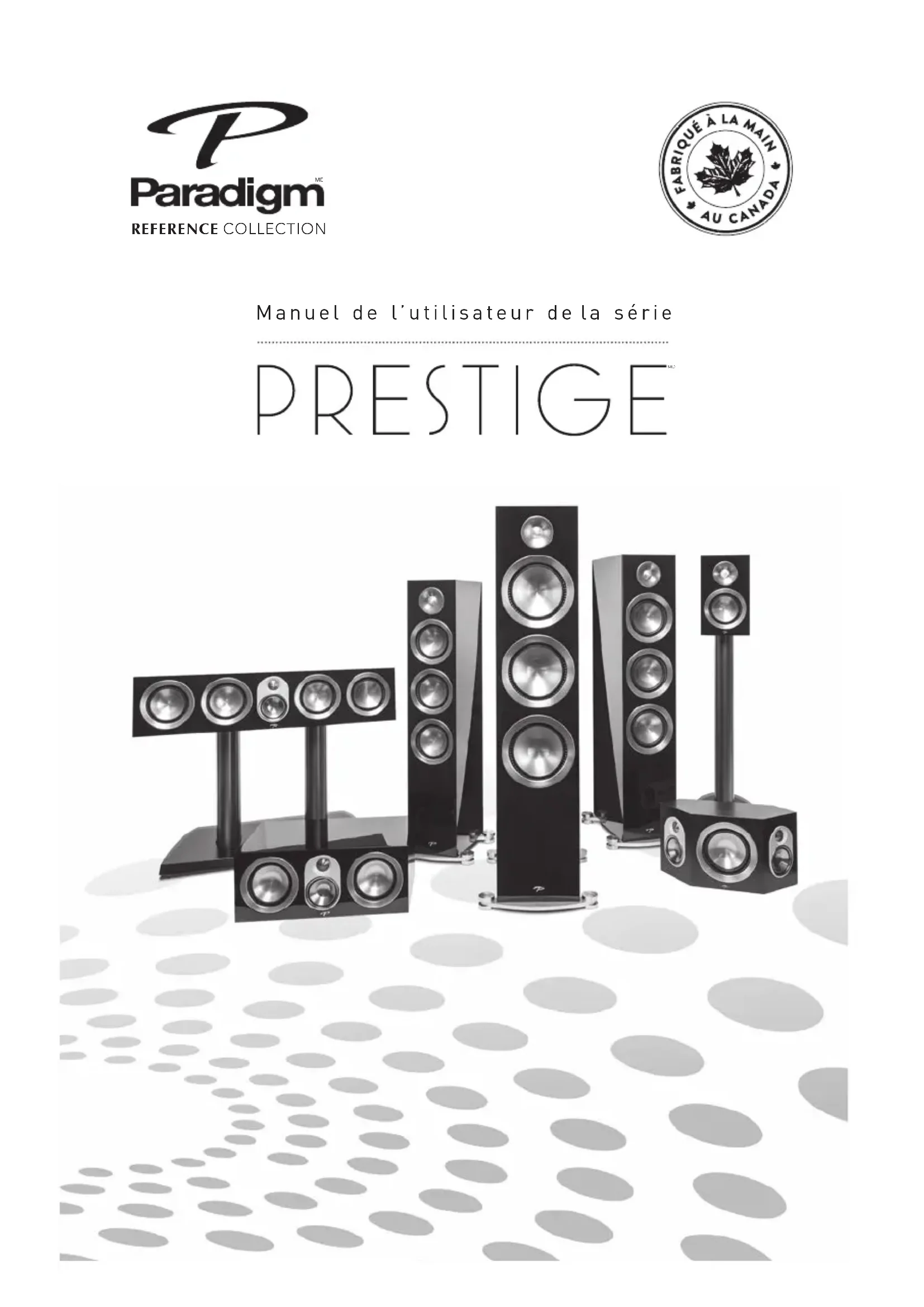

Manuel de l’utilisateur de la série REFERENCE COLLECTIONIMPORTANT : À LIRE AVANT DE MONTER L’ENCEINTE AMBIOPHONIQUE PARADIGM PRESTIGE 25S SUR UN MUR : Paradigm NE FOURNIT PAS le matériel pour monter l’enceinte ambiophonique Paradigm Prestige 25S sur un mur. Le matériel de montage illustré l’est à titre d’exemple uniquement; le matériel variera en fonction du type de mur. Effectuez l’installation dans une cloison sèche de 1/2 po (13 mm) ou de 5/8 po (16 mm) uniquement. Les vis doivent être assez longues pour traverser les boulons d’ancrage (non compris) et bien se fixer dans la cloison sèche. Fixez l’enceinte ambiophonique Paradigm Prestige 25S de façon sécuritaire pour ne pas qu’elles tombent et causent des blessures ou des dommages. NON-RESPONSABILITÉ : Nous savons que les assemblages de montage fournis avec les enceintes dans ce manuel peuvent être utilisés à des fins et de façons autres que celles pour lesquelles elles sont conçues. Le fabricant, le distributeur, le revendeur et leurs agents respectifs ne peuvent être tenus responsables de blessures ou dommages directs, indirects ou consécutifs découlant de l’utilisation de ces pièces ou de l’incapacité de les utiliser de façon sûre et convenable. Tous les efforts ont été déployés afin de fournir des instructions d’installation exactes et exemptes d’erreurs. Paradigm Electronics Inc. décline toute responsabilité concernant des difficultés pouvant découler d’une interprétation incorrecte des renseignements fournis dans le présent manuel. DIRECTIVES EUROPEENNES SUR LE RECYCLAGE ET LE TRAITEMENT DES DECHETS Dans le respect de la directive WEEE (Waste Electrical & Electronic Equipment) mise en place par les institutions Européennes à compter du 13 Août 2005, nous souhaitons vous informer que nos enceintes peut contenir des matières devant faire l’objet d’une procédure de recyclage ou de traitement approprié des déchets. Dans cette optique, Paradigm Electronics Inc. (fabricant des enceintes Paradigm et des électroniques Anthem) avec ses Distributeurs agréés dans l’Union Européenne, ont mis en place une procédure de collecte et de retraitement gratuite. Pour en savoir davantage sur cette procédure veuillez contacter votre revendeur, ou notre Distributeur dans votre pays (vous en obtiendrez les coordonnées sur simple demande ou en consultant notre site internet paradigm.com.Notez que seul le produit fini est concerné par cette directive et ses obligations. S’agissant de son emballage et de ses accessoires de transport nous vous recommandons de les recycler selon les procédures mises en place par votre commune ou votre département. MAN0099 | 012815 Paradigm Electronics Inc., 205 Annagem Boulevard, Mississauga, ON, Canada L5T 2V1 PARADIGM, PARADIGM REFERENCE COLLECTION, PRESTIGE et les conceptions et technologies connexes exclusives et brevetées sont des marques de commerce déposées de Paradigm Electronics Inc. Droits d’auteur © Paradigm Electronics Inc. Tous droits réservés. Toutes les autres marques de commerce sont la propriété de leurs propriétaires respectifs. Paradigm Electronics se réserve le droit de modifi er les spécifications ou les caractéristiques sans préavis, au fur et à mesure que des améliorations sont incluses. paradigm.com1 INTRODUCTION Merci d’avoir acheté des enceintes de la série Prestige

; nous sommes sûrs que vous entendrez l’incroyable différence qu’elles confèrent à votre musique et à votre système de cinéma maison. Les activités de recherche et développement exhaustives de Paradigm

, une technologie de pointe, l’utilisation des meilleurs matériaux, ainsi que des techniques de fabrication et de contrôle de la qualité perfectionnées permettent d’obtenir un rendement largement supérieur de chaque composant à toutes les étapes de la conception. Les enceintes Prestige

vous offriront une qualité d‘écoute sans égal pendant de nombreuses années. Pour profiter pleinement de l’excellence sonore de ces enceintes, il importe d’apporter un soin particulier à leur installation et à leur utilisation. Veuillez prendre le temps de lire ce manuel et suivez toutes les instructions. Pour toute autre question, communiquez avec votre revendeur Paradigm

Reference Collection autorisé ou consultez la page Foire aux Questions à la section du soutien technique de notre site Internet au paradigm.com.

• Introduction p. 1
• Instructions pour le déballage (enceintes au sol) Fixer les pieds en caoutchouc (plancher) ou les crampons (tapis) p. 2
• Conseils généraux p. 3
• Rodage p. 3
• Nettoyage p. 3
• Pour éviter d’endommager les enceintes p. 3
• Distorsion de l’amplificateur – Le principal fautif! p. 3
• Les amplificateurs plus puissants sont plus sûrs p. 3
• Commande du volume p. 3
• Il y a une limite! p. 4
• La bonne puissance p. 4
• Acoustique de la pìece p. 4
• Montage sur un support (facultatif) p. 5
• Fixer les coussinets amortisseurs à des enceintes sur étagère/centrales/ ambiophoniques p. 6
• Enceintes sur étagère et centrale p. 6
• Enceintes ambiophoniques p. 6
• Positionnement : enceintes avant droite et gauche p. 7
• Précision du timbre sonore p. 8
• Graves équilibrées p. 9
• Image optimale p. 10
• Installation au mur facultative des enceintes avant p. 10
• Positionnement : enceinte centrale p. 11
• Positionnement : enceintes ambiophoniques/arrière p. 12
• Configuration ambiophonique 5.1 p. 12
• Configuration ambiophonique 7.1 p. 12
• Montage sur un mur p. 12
• Montage sur un support p. 12
• Raccordement p. 13
• Exigences minimales en matière de calibre p. 13
• Raccord standard pour le modèle Prestige 15B p. 14
• Raccord standard pour tous les modèles (à l’exception du Prestige 15B) p. 15
• Bi-câblage p. 16
• Bi-amplification p. 17
• Bi-amplification horizontale p. 18
• Bi-amplification verticale p. 18
• Réglage fin p. 18
• Résolution des problèmes de base p. 19
• Spécifications p. 20
• Garantie limitée INSTRUCTIONS POUR LE DÉBALLAGE (ENCEINTES AU SOL) Fixer les pieds en caoutchouc (plancher) ou les crampons (tapis) p. 232

Plancher (bois ou tuile) Plancher (bois ou tuile) Tapis Tapis Clé utilisée pour mettre l'enceinte à niveau 180° 180° IMPORTANT! Procédez comme suit avant de continuer! IMPORTANT! Lorsque vous retirez l’enceinte de la boîte, assurez-vous que votre boucle de ceinture, vos bagues et vos autres bijoux n’entrent pas en contact avec l’enceinte afin d’éviter d’égratigner le fini.3

Rodage Bien que vos enceintes Paradigm Prestige offrent un son excellent « en sortant de la boîte », le son sera encore meilleur après une période de rodage. Laissez-le fonctionner pendant plusieurs heures avant toute écoute critique. Les haut-parleurs des hautes et moyennes fréquences contiennent un ferrofluide dont la viscosité augmente à des températures inférieures à 10° C (50° F). Le matériel ambio- phonique utilisé dans les appareils à basse/ moyenne fréquence est fait d’un composé qui peut épaissir à des températures plus froides. Si les enceintes ont été transportées ou entreposées au froid, les laisser réchauffer à la température de la pièce avant de les utiliser. Nettoyage Vos enceintes possèdent un fini de première qualité qui doit être traité avec soin. Utiliser uniquement un linge humide et doux pour les nettoyer. Ne jamais utiliser de produits nettoyants puissants, abrasifs ou corrosifs. Éviter également les produits d’entretien ménager courants.

POUR ÉVITER D’ENDOMMAGER LES ENCEINTES

Vos enceintes Paradigm Prestige sont efficaces et peuvent produire des volumes élevés à des puissances de sortie modérées de l’amplificateur. Elles peuvent également être jumelées à des amplificateurs de haute puissance. Pour éviter d’endommager les enceintes, lire les directives suivantes avant de procéder à leur raccordement. Distorsion de l’amplificateur – Le principal fautif! La distorsion de la puissance provenant de l’amplificateur est la principale cause de dommages aux enceintes. À volumes élevés, il peut arriver que la puissance de l’amplificateur soit tout simplement insuffisante. L’amplificateur produira alors un signal distordu dont la puissance est de plusieurs fois supérieure à la puissance nominale. Cette puissance excessive endommagera très rapidement toute enceinte, peu importe la marque! (Consulter le revendeur pour des recommandations en matière d’amplificateurs.) Les amplificateurs plus puissants sont plus sûrs Un amplificateur de 40 W/canal produira une importante distorsion à des puissances supérieures à 40 W. Si la puissance sollicitée est de 50 W, il produira un signal distordu qui endommagera l’enceinte! Un amplificateur de 100 W/canal présentera une importante distorsion à plus de 100 W, mais très peu de distorsion à des puissances moindres. Ainsi, si l’enceinte sollicite 50 W, cet amplificateur produira un signal non distordu, réduisant ainsi les risques de dommages à l’enceinte. Commande de volume La commande de volume de l’amplificateur peut être trompeuse puisqu’elle permet seulement d’ajuster le volume d’écoute, mais n’indique pas la puissance de sortie. La puissance fournie par l’amplificateur à un réglage donné de la commande de volume dépend uniquement de la musique écoutée. À un réglage donné de la commande de volume, un passage de musique doux sollicitera moins de puissance de l’amplificateur qu’un passage plus percutant. Pour l’écoute de pop/ rock, de jazz ou de musique classique symphonique, le réglage de la commande de volume4 POUR ÉVITER D’ENDOMMAGER LES ENCEINTES (continued) de la plupart des amplificateurs à une position entre 11 h et 13 h sur le cadran fournit environ la puissance nominale de l’amplificateur, à moins que les fonctions de compensation (bass/ treble ou loudness) ne soient utilisées, dans lequel cas la puissance nominale pourrait être atteinte à un réglage plus faible de la commande de volume. Il importe de se rappeler que tout amplificateur produira une distorsion si la puissance sollicitée excède sa puissance de sortie nominale. Cette distorsion endommagera les enceintes! Il faut donc faire attention! Pendant l’écoute à volume élevé, il faut surveiller toute distorsion possible – si le son provenant de l’enceinte semble distordu, réduire le volume pour ne pas endommager les enceintes et/ou l’amplificateur! La garantie ne couvre pas ce type de détérioration! Pour l’écoute à des volumes plus élevés, utiliser un amplificateur plus puissant. Il y a une limite! La plage de puissance nominale donne une idée des puissances d’entrée minimum et maxi- mum de vos enceintes. Au-delà de cette limite, l’enceinte subira des dommages. Il faut donc faire attention! À volume élevé, les commandes des basses/aiguës (bass/treble) devraient être en position « zéro » et tous les boutons de compensation ou d’égalisation (loudness/contour/ bass EQ), désactivés, à défaut de quoi la puissance nominale sera atteinte à un réglage moin- dre du volume. Lors de l’écoute à volume élevé, vérifier s’il y a excursion excessive des cônes (mouvement de la grille) des haut-parleurs des graves. Le cas échéant, réduire le volume. La bonne puissance a plage de puissance nominale donne une idée des puissances d’entrée minimum et maximum des enceintes Prestige. Il est recommandé d’utiliser un amplificateur dont la puissance nominale excède la plage de puissance des enceintes. Cette puissance « de réserve » de l’amplificateur se traduira par une meilleure qualité sonore. Toutefois, il faut faire attention! Les enceintes doivent être utilisées dans leur plage de puissance pour ne pas les endommager – le volume d’écoute doit toujours être inférieur à la limite d’excursion excessive des cônes des haut-parleurs des graves.

ACOUSTIQUE DE LA PÌECE

Vos enceintes sont conçues pour offrir un son à la fine pointe de la technologie dans divers milieux d’écoute intérieurs. Il importe toutefois de noter que la construction et les dimensions de la pièce, ainsi que son contenu ont tous une incidence sur la qualité sonore qu’il sera possible d’obtenir. En général, il est recommandé d’observer les directives suivantes en ce qui concerne le positionnement des enceintes :

• La quantité d’objets « mous » (rideaux, moquettes, sofas, revêtements muraux, etc.) que renferme la pièce aura une incidence sur les moyennes et hautes fréquences. S’ils sont trop nombreux, ces objets peuvent émousser le son produit par les enceintes. La même pièce sans aucun objet mou offrira un son généralement clair. Une quantité normale de ces objets dans la pièce offrira les caractéristiques acoustiques permettant d’obtenir des enceintes un son équilibré.

• Les planchers et murs en béton ont tendance à amplifier les problèmes liés aux ondes stationnaires des basses fréquences et ne sont donc pas idéals.

• Les pièces de hauteur, largeur et longueur semblables ne sont pas recommandées puisqu’elles peuvent se traduire par d’importants problèmes d’ondes stationnaires des basses fréquences qui réduisent la précision du son. Si aucune autre pièce n’est disponible, essayer différentes configurations du positionnement des enceintes afin de minimiser ces problèmes.5 MONTAGE SUR UN SUPPORT (facultatif) L’enceinte de canal central Paradigm Prestige 55C et Prestige 45C peut être montée sur un support J-18C de Paradigm si vous le souhaitez. Demandez à votre revendeur de Paradigm pour obtenir plus de détails. Support de montage l’enceinte du canal central (Modèle Prestige 55C illustré)6

FIXER LES COUSSINETS AMORTISSEURS À DES ENCEINTES

SUR ÉTAGÈRE/CENTRALES/AMBIOPHONIQUES

Enceintes sur étagère et centrale Des coussinets amortisseurs (compris) doivent être apposés sur les coins inférieurs des enceintes sur étagère et de canal central Paradigm Prestige (voir les illustrations ci-dessous) lorsqu’elles sont placées sur une étagère ou une autre surface plane. Cela permettra d’isoler les enceintes de la surface solide, améliorant ainsi la qualité sonore générale. REMARQUE : Vous pouvez également monter le modèle sur étagère Paradigm Prestige 15B sur un support Paradigm. Demandez à votre revendeur Paradigm pour obtenir plus de détails. Enceintes ambiophoniques Vous avez aussi le choix d’apposer les coussinets amortisseurs autoadhésifs sur la partie arrière de l’enceinte ambiophonique Paradigm Prestige 25S. Cette application empêche la résonance acoustique provenant du mur sur lequel l’enceinte est montée. Enceinte sur étagère (Modèle Prestige 15B illustré) Enceinte de canal central (Modèle Prestige 55C illustré) IMPORTANT! Pour prévenir les dommages au fini de votre enceinte, placez la partie supérieure de votre enceinte sur une surface molle (tapis, couverture, etc.) avant de fixer les coussinets amortisseurs aux coins de la partie inférieure.7

POSITIONNEMENT : ENCEINTES AVANT DROITE ET GAUCHE

Les enceintes avant Prestige de Paradigm sont conçues pour permettre un positionnement souple tout en offrant une très grande fenêtre de sons dans toute la salle d’écoute. Pour obtenir le meilleur rendement possible, nous vous recommandons fortement de suivre les lignes directrices sur le positionnement des pages suivantes… Positionnement idéal des enceintes de gauche et de droite OU8 POSITIONNEMENT : ENCEINTES AVANT DROITE ET GAUCHE (suite) Précision du timbre sonore Pour obtenir le timbre le plus précis et le plus naturel possible, placez les enceintes avant de sorte que le son émanant des haut-parleurs de hautes fréquences parvienne à l’auditeur environ au niveau des oreilles, comme illustré. Le fait de placer les modèles pour étagère sur les supports d’enceinte Paradigm (vendus séparément) ou sur des étagères permet de soulever les haut-parleurs de hautes fréquences environ au niveau des oreilles, ce qui permet d’obtenir le meilleur rendement possible. 8” (20 cm) 8po (20 cm) 3/4 “x” “x”9 Graves équilibrées Le positionnement des enceintes avant dans les coins de la pièce accentuera trop les graves et réduira la clarté du son. Évitez de placer les enceintes dans les coins. Positionnez chaque enceinte à 20 cm (8 po) ou plus du mur situé derrière elle et le plus loin possible des murs latéraux, comme illustré. Ainsi, vous obtiendrez un meilleur rendement des graves et une clarté maximale des fréquences moyennes. 20 cm (8 po) ou plus Aussi loin du mur que possible10 POSITIONNEMENT : ENCEINTES AVANT DROITE ET GAUCHE (suite) Image optimale Mesurez la distance de la principale aire d’écoute aux enceintes avant (distance « X »). Pour une image sonore optimale, placez les enceintes aux trois quarts de cette distance et jusqu’à cette même distance l’une de l’autre (3/4 de X à X), comme illustré. Pour une image encore meilleure, orientez les enceintes légèrement vers l’aire d’écoute de sorte que leurs axes se croisent juste derrière cette dernière, comme illustré. Installation au mur facultative des enceintes avant Suivez les instructions de positionnement de la section « Image optimale » ci-dessus, ainsi que les instructions de montage incluses avec les supports de montage (vendus séparément) pour un montage sûr et sécuritaire des enceintes sur un mur. 8” (20 cm) 8po (20 cm) 3/4 “x” “x”11

POSITIONNEMENT : ENCEINTE CENTRALE

Les enceintes de canal central de la série Prestige de Paradigm sont conçues pour couvrir une vaste aire d’écoute, permettant à des auditeurs dans toute la pièce d’entendre un signal du canal central d’une clarté et d’une intelligibilité sans précédent. Pour obtenir une clarté et une intelligibilité maximales, placez l’enceinte de canal central au-dessous (ou au-dessus) de la télévision. Pour éviter une réflexion sonore non désirée, placez l’enceinte à égalité avec le devant de la télévision ou de l’étagère. Assurez-vous que l’enceinte de canal central soit environ à la même distance de la principale aire d’écoute que les enceintes avant. (Certains processeurs et récepteurs A/V peuvent s’ajuster électroniquement à des variations de distance.)12

POSITIONNEMENT : ENCEINTES AMBIOPHONIQUES/ARRIÈRE

Configuration ambiophonique 5.1 Placez une enceinte de chaque côté de l’aire d’écoute, comme illustré. Configuration ambiophonique 7.1 (ajoute deux enceintes arrière à une configuration ambiophonique 5.1 typique). Placez les enceintes derrière l’aire d’écoute – une légèrement à droite, l’autre légèrement à gauche, comme illustré. Montage sur un mur Pour obtenir les instructions sur le montage au mur du modèle Prestige 25S, consultez les instructions sur le montage au mur qui accompagnent l’enceinte. Montage sur un support Pour obtenir les instructions sur le montage sur un support du modèle Prestige 25S, consultez les instructions sur le montage sur un support qui accompagnent le support de la série J de Paradigm. Demandez à votre revendeur Paradigm pour obtenir plus de détails. 90˚ 110˚ 90˚ 110˚13 EXIGENCES MINIMALES EN MATIÈRE DE CALIBRE Moins de 4,5 m (15 pi) Moins de 9 m (30 pi) Plus de 9 m (30 pi)

LONGUEUR DIAMÈTRE CALIBRE

1,3 mm (0,05 po) 1,6 mm (0.06 po) 2,0 mm (0.08 po) 16 awg 14 awg 12 awg RACCORDEMENT Pour obtenir un son optimal, il est essentiel d’utiliser des câbles de haute qualité. Le tableau ci-dessous indique les exigences minimales de calibre pour les différentes longueurs de câble. (Voir le revendeur pour obtenir de plus amples renseignements). IMPORTANT! Éteignez l’amplificateur avant de raccorder les enceintes. Vous éviterez ainsi les dommages qui pourraient survenir lors du court-circuit accidentel des câbles d’enceinte.1414 RACCORDEMENT (suite) Raccord standard pour le modèle Prestige 15B Les bornes de raccordement des enceintes peuvent être utilisées avec des prises bananes ou à broches ou des cosses rectangulaires, ainsi qu’avec des fils nus. Serrez les bornes fermement à la main, mais pas excessivement! Pour une bonne image sonore et un bon rendement des graves, la bonne polarité (phase) est nécessaire. Raccordez une enceinte à la fois pour assurer le bon raccordement de chaque canal. Raccordez la borne rouge (+) de l’amplificateur à la borne rouge (+) de l’enceinte. Le même principe s’applique aux bornes noires (-). Assurez-vous que tous les câbles sont bien fixés. Répétez la même procédure pour chacune des enceintes du système. NOTE : si une déficience des graves ou une image stéréophonique disloquée est perçue, il se peut qu’une ou plusieurs des enceintes soient déphasées (polarité inversée). Vérifiez de nouveau que chaque câble d’enceinte est branché avec la bonne polarité : rouge (+) à rouge (+) et noir (-) à noir (-). -+15 Raccord standard pour tous les modèles (à l’exception du Prestige 15B) Toutes les enceintes Paradigm Prestige (sauf le modèle 15B) sont dotées de deux ensembles de bornes raccordées de façon externe à des barrettes de court-circuit. Pour le raccord standard d’enceintes dotées de deux ensembles de bornes d’entrée, ne retirez pas les barrettes de court-circuit et raccordez l’un ou l’autre des ensembles de bornes d’entrée. NE PAS raccorder les enceintes par bi-câblage ou bi-amplification avant d’avoir retiré les barrettes de court-circuit. -+16 RACCORDEMENT (suite) Bi-câblage Le bi-câblage peut améliorer la clarté, l’amplitude et la robustesse des graves tout en réduisant la granulation. Deux câbles sont nécessaires pour chaque enceinte ainsi raccordée.

Bi-amplification IMPORTANT! Pour la bi-amplification, toujours utiliser des amplificateurs présentant un gain identique. Si un gain d’amplificateur uniforme n’est pas maintenu, l’équilibre enceinte-à-enceinte sera incorrect en mode vertical, alors que l’équilibre des fréquences du système d’enceintes sera incorrect en mode horizontal. Pour éviter ces problèmes, utilisez des amplificateurs identiques (de mêmes marque et modèle). Assurez-vous qu’ils fonctionnent dans le même mode de relais en pont ou sans relais en pont.

RACCORDEMENT (suite) La bi-amplification passive améliore considérablement la clarté, l’amplitude et les détails du signal, ainsi que la robustesse et la précision des graves. La reproduction musicale ou de trames sonores est tout simplement plus claire et transparente. Avec la bi-amplification passive, les filtres passifs (crossover) internes de l’enceinte demeurent raccordés. Un filtre passif externe n’est pas nécessaire et ne peut être utilisé (il n’y a pas d’accès électrique direct aux différents haut-parleurs). Cela réduit les coûts et les difficultés d’installation. La bi-amplification passive optimise votre enceinte pour obtenir la meilleure performance possible des enceintes. Pour la bi-amplification, deux amplificateurs sont nécessaires. Le raccordement peut être en mode vertical ou horizontal. Bi-amplification horizontale La bi-amplification horizontale (illustrée à la page précédente) affecte un amplificateur à la reproduction des signaux de moyennes et basses fréquences et un autre, à celles des signaux de hautes fréquences. Cette configuration assure une plus grande clarté à volume élevé – si les basses fréquences nécessitent un écrêtage, les haut-parleurs de hautes fréquences ne subiront pas de distorsion. Raccordez les enceintes à un amplificateur à la fois. Bi-amplification verticale La bi-amplification verticale (non illustrée) affecte un amplificateur à chaque enceinte. Cette configuration permet la séparation complète des canaux, ce qui optimise la capacité de reproduction de l’image sonore du système. Raccordez lesenceintes à un amplificateur à la fois.

Une fois que les enceintes sont placées dans la pièce, que la distance des enceintes est établie et que les niveaux d’enceinte ont été calibrés par l’entremise du processus ou du récepteur A/V, il est temps de faire un réglage fin. Après avoir suivi les instructions du présent manuel de l’utilisateur, une fois que les enceintes sont positionnées dans la pièce et que les distances et la calibration des niveaux des haut-parleurs ont été réglées à l’aide du processeur ou du récepteur A/V, un réglage fin peut s’imposer. Puisque les enceintes Prestige de Paradigm offrent une excellente performance dans différentes pièces, ce réglage consiste simplement en de petites modifications (au besoin) à leur positionnement dans la pièce. Commencez par les enceintes avant et faites jouer de la musique bien connue en mode stéréophonique. L’image sonore sera large et profonde, mais il est possible de la régler selon ses propres préférences en ajustant l’angle de convergence des enceintes (la mesure dans laquelle elles sont orientées vers l’aire d’écoute). Un angle de convergence important produira une image profonde et localisée, alors qu’un faible angle se traduira par une image plus large. Modifiez légèrement l’angle de convergence des différentes enceintes en écoutant le résultat après chaque modification, jusqu’à obtention de l’image souhaitée. Ce concept ne s’applique pas aux autres enceintes du système puisque leur position et la distribution sonore qui en résulte ne varient pas.19 En ce qui concerne les enceintes centrales, des modifications pourraient être nécessaires selon le programme multicanaux donné de musique ou de film. Au besoin, réglez les niveaux du processeur ou du récepteur A/V pour obtenir une image sonore globale cohérente. Pour le réglage fin des enceintes ambiophoniques/arrière, suivez les illustrations de la section précédente. Pour le réglage fin du caisson de sous-graves, consultez le guide de l’utilisateur compris avec le caisson de sous-graves. RÉSOLUTION DES PROBLÈMES DE BASE Si un problème survient, vous pouvez essayer les suggestions de résolution répertoriées ci-dessous. Si aucune d’elles ne permet de résoudre le problème ou si vous n’êtes pas certain de la procédure à suivre, contactez le support client de Paradigm et nous vous aiderons avec plaisir. Support client

• Visitez notre site Web à l’adresse paradigm.com/support

• Contactez-nous par e-mail à l’adresse techsup@paradigm.com SOLUTIONPROBLÈME Aucun son d’une ou plusieurs enceintes Aucun son Déficience des graves ou image disloquée

• S’assurer que le préamplificateur ou l’amplificateur est branché et allumé.

• Vérifier que la prise de courant fonctionne correctement.

• Des écouteurs sont-ils branchés ou le système est-il en mode sourdine (mute)?

• Vérifier tous les raccords.

• Vérifier la commande de réglage d’équilibre (balance).

• Vérifier le branchement et le fonctionnement de tous les cordons d’alimentation.

Avertissement : N’ouvrez pas le produit. Le produit ne doit, en aucun

cas, être réparé par une autre entité qu’un centre de réparation Paradigm agréé, sous peine d’annulation de la garantie. Pour plus d’informations, contactez le support client de Paradigm.20 SPÉCIFICATIONS Design Raccord Haut-parleur de haute fréquence Haut-parleur de moyenne fréquence Haut-parleur basse/moyenne fréquence Haut-parleur basse fréquence

Extension de basse fréquence* Courbe de résonnance : sur l’axe 30º hors axe Sensibilité – salle / anéchoïque Gamme de puissance de l’amplificateur appropriée Puissance d’entrée max.** Impédance Dimensions (h x l x p)

Poids Fini : Brillant Satin 4 haut-parleurs, 2-1/2 voies au sol Électroacoustique 2e ordre à 2.0 kHz (aigu/moyen); 2e ordre à 400 Hz (moyen/graves) Dôme X-PAL

N/D Haut-parleur X-PAL

Deux haut-parleurs X-PAL

24 Hz +/- 2dB de 37Hz - 20kHz +/- 2dB de 37Hz - 17kHz 94 dB / 91 dB 15-450 watts 240 watts Compatible avec 8 ohms 44 po x 9-1/4 po x 14-3/4 po 111,8 cm x 23,5 cm x 37,5 cm 68 lb (31 kg) Noir piano, cerise de minuit Noix et noix foncée 4 haut-parleurs, 2-1/2 voies au sol Électroacoustique 2e ordre à

2.0 kHz (aigu/moyen); 2e ordre

à 500 Hz (moyen/grave) Dôme X-PAL

N/D Haut-parleur X-PAL

Deux haut-parleurs X-PAL

• DIN 45 500 Indique -3 dB dans une salle d’écoute typique. ** Avec un programme source typique, attendu que l’amplificateur n’écrête pas plus de 10 % du temps.

Ajoutez 1-1/8 po ou 2,9 cm pour tenir compte de la profondeur des bornes de terminal (ne comprend pas le modèle Prestige 25S).21 4 haut-parleurs, 2-1/2 voies au sol Électroacoustique 2e ordre à

2.0 kHz (aigu/moyen); 2e ordre

à 500 Hz (moyen/grave) Dôme X-PAL

N/D Haut-parleur X-PAL

Deux haut-parleurs X-PAL

34 Hz +/- 2dB de 44Hz - 20kHz +/- 2dB de 44Hz - 17kHz 92 dB / 89 dB 15-220 watts 170 watts Compatible avec 8 ohms 36-1/4 po x 7 po x 10 po 92,1 cm x 17,8 cm x 25,4 cm 47 lb (21,3 kg) Noir piano, cerise de minuit Noix et noix foncée 6 haut-parleurs, canal central à 3 voies Électroacoustique 2e ordre à

2.6 kHz (aigu/moyen); 2e ordre

4 haut-parleurs X-PAL

37Hz +/- 2dB de 55Hz - 20kHz +/- 2dB de 55Hz - 17kHz 94 dB / 91 dB 5-260 watts 190 watts Compatible with 8 ohms 7-1/2 po x 32 po x 11-1/2 po 19 cm x 81,3 cm x 29,2 cm 49 lb (22,2 kg) Noir piano, cerise de minuit Noix et noix foncée 4 haut-parleurs, canal central à 3 voies Électroacoustique 2e ordre à

2.8 kHz (aigu/moyen); 2e ordre

Deux haut-parleurs X-PAL

50 Hz +/- 2dB de 75Hz - 20kHz +/- 2dB de 75Hz - 17kHz 93 dB / 90 dB 15-220 watts 150 watts Compatible avec 8 ohms 7-1/2 po x 18-3/8 po x 10-1/2 po 19 cm x 46,7 cm x 26,7 cm 32 lb (14,5 kg) Noir piano, cerise de minuit Noix et noix foncée Prestige 55CPrestige 75F Prestige 45C22 SPÉCIFICATIONS (suite) Design Raccord Haut-parleur de haute fréquence Haut-parleur de moyenne fréquence Haut-parleur basse/moyenne fréquence Haut-parleur basse fréquence

Extension de basse fréquence* Courbe de résonnance : sur l’axe 30º hors axe Sensibilité – salle / anéchoïque Gamme de puissance de l’amplificateur appropriée Puissance d’entrée max.** Impédance Dimensions (h x l x p)

Poids Fini : Brillant Satin 5 haut-parleurs, canal ambiophonique à 3 voies Électroacoustique 2e ordre à

2.0 kHz (aigu); 2e ordre à 600 Hz

Deux haut-parleurs X-PAL

Noir 2 haut-parleurs, 2 voies sur étagère Électroacoustique 2e ordre à 2,0 kHz Dôme X-PAL

N/D Haut-parleur X-PAL

• DIN 45 500 Indique -3 dB dans une salle d’écoute typique.** Avec un programme source typique, attendu que l’amplificateur n’écrête pas plus de 10 % du temps.

Ajoutez 1-1/8 po ou 2,9 cm pour tenir compte de la profondeur des bornes de terminal (ne comprend pas le modèle Prestige 25S).23

Vos nouvelles enceintes sont garanties contre les défauts de matériaux et de fabrica- tion pendant une période de cinq (5) ans à compter de la date d’achat du matériel neuf. Durant cette période, la réparation, le remplacement ou le réglage de pièces pour des défauts de matériaux ou de fabrication ne seront pas à la charge du premier acheteur. Les dommages causés par l’exposition abusive à la chaleur ou l’usage abusif ne sont pas couverts par la présente garantie. Clauses spécifiques :

• La garantie entre en vigueur à la date d’achat par le premier acheteur chez un revendeur autorisé Paradigm

. La garantie n’est pas transférable;

• La garantie s’applique aux enceintes pour une utilisation domestique normale. Si les enceintes sont soumises à l’une des conditions définies dans le paragraphe suivant, la garantie est nulle;

• La garantie ne s’applique pas à un usage commercial ou professionnel. La garantie est révoquée si :

• L’enceinte est soumise à un usage abusif (accidentel ou intentionnel);

• L’enceinte est utilisée avec un équipement défectueux ou non adéquat;

• L’enceinte est soumise à des signaux électriques dommageables, un transport dangereux, des dommages matériels ou toute autre condition anormale;

• L’enceinte (y compris le boîtier) sont altérés ou endommagés lors d’une réparation non autorisée;

• La plaque du numéro de série du produit est enlevée ou défigurée. Responsabilités du propriétaire :

• Apporter un soin et un entretien normaux et raisonnables;

• Assumer les frais de transport jusqu’à l’atelier de réparation;

• Fournir une preuve d’achat (conserver le reçu fourni lors de l’achat par le revendeur autorisé Paradigm

comme preuve de la date d’acquisition). Si une réparation est nécessaire, contacter le revendeur autorisé Paradigm

, Paradigm Electronics Inc. ou le distributeur à l’étranger (à l’extérieur du Canada et des États- Unis) pour planifier l’envoi prépayé de l’enceinte défectueuse. Consulter le site Web paradigm.com pour plus d’information. Paradigm Electronics Inc. se réserve le droit d’améliorer ou de modifier ses produits en tout temps sans responsabilité ou engagement envers les produits existants. La présente garantie de qualité marchande tient en lieu et place de toute autre garantie explicite ou implicite et ne peut être modifiée, élargie ou étendue à d’autres obligations par quiconque. Paradigm Electronics Inc. et ses représentants ou agents ne peuvent pas être tenus responsables de dommages découlant de l’utilisation de ces produits. Là où une réglementation spécifique interdit une telle limitation de la responsabilité, cette exclusion ne s’applique pas. Conserver le présent manuel et le reçu comme preuves d’achat jusqu’au terme de la garantie.NOTES
