DHT230NT - Lecteur dvd DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur DVD de salon avec amplificateur intégré 5.1
Marque	Daewoo
Modèle	DHT230NT
Formats de disque supportés	DVD, VCD, SVCD, DVCD, CD, MP3, CD-R/RW, JPEG
Sortie vidéo	Composite, S-Video, YCbCr/YPbPr, VGA (progressif)
Sortie audio	5.1 canaux analogiques, SPDIF optique et coaxial
Formats audio	Dolby Digital, DTS, PCM, MPEG1/2
Fonctions spéciales	Karaoke (2 micros), zoom, multi-angle, contrôle parental, répétition A-B
Puissance de sortie	30W (subwoofer), 15W x 5 canaux
Alimentation	120 V ~ 60 Hz, 80 W
Dimensions (approx.)	430 x 250 x 50 mm (lecteur principal)
Poids (approx.)	2,5 kg
Température de fonctionnement	5 °C à 35 °C
Humidité de fonctionnement	15 % à 75 %
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon sec. Pour le disque, essuyer du centre vers le bord.
Sécurité	Laser de classe I – ne pas ouvrir. Débrancher avant tout entretien.
Pièces détachées et réparabilité	Confier toute réparation à un technicien agréé Daewoo. Pièces disponibles via service après-vente.
Accessoires inclus	Télécommande, câbles AV, manuel d'utilisation

FOIRE AUX QUESTIONS - DHT230NT DAEWOO

Mon lecteur Daewoo DHT230NT ne s'allume pas. Que faire ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous que l'interrupteur marche/arrêt est en position ON.

Pourquoi n'y a-t-il pas d'image sur le téléviseur ?

Vérifiez que le téléviseur est allumé et réglé sur l'entrée AV correspondante. Assurez-vous que les câbles vidéo (composite, S-Video ou composante) sont bien connectés et non endommagés.

Le son ne fonctionne pas, que dois-je vérifier ?

Vérifiez que le téléviseur ou l'amplificateur est réglé sur la bonne entrée audio. Assurez-vous que les câbles audio sont connectés correctement (L/R) et que le volume n'est pas au minimum.

Le lecteur n'accepte pas un DVD, que faire ?

Vérifiez que le disque est compatible (DVD, VCD, CD...) et qu'il n'est pas rayé ou sale. Nettoyez le disque avec un chiffon doux du centre vers le bord. Assurez-vous que le code régional du disque correspond au lecteur (région 4 pour le Mexique).

La télécommande ne fonctionne pas, comment la réparer ?

Vérifiez que les piles sont installées correctement (type AAA) et qu'elles sont neuves. Pointez la télécommande vers le capteur à moins de 7 mètres et retirez tout obstacle. Si le problème persiste, remplacez les piles.

Comment utiliser la fonction Karaoke ?

Branchez un microphone sur la prise MIC avant. Appuyez sur le bouton OK de la télécommande pour activer le mode Karaoke. Réglez le volume du micro avec la molette MIC VOL sur le panneau avant.

Comment changer la langue des sous-titres ou de l'audio ?

Pendant la lecture d'un DVD, appuyez plusieurs fois sur le bouton 'LANG' ou 'SUBTITLE' de la télécommande pour choisir la langue disponible. Notez que tous les disques ne proposent pas plusieurs langues.

Le lecteur émet un bourdonnement ou un grésillement, est-ce normal ?

Un léger bourdonnement peut venir du transformateur. Si le son est distordu, vérifiez les connexions des enceintes et éloignez les câbles audio des câbles d'alimentation. Si le problème persiste, contactez un technicien.

Puis-je lire des fichiers MP3 ou JPEG sur ce lecteur ?

Oui, le Daewoo DHT230NT supporte les CD-R/RW contenant des fichiers MP3 et JPEG. Insérez le disque, le menu apparaît. Utilisez les touches directionnelles pour naviguer et sélectionner les fichiers.

Comment réinitialiser les paramètres d'usine ?

Allez dans le menu SETUP, puis 'Ajustements initiaux' ou 'Default'. Sélectionnez 'RESET' et confirmez avec ENTER. Le code par défaut pour le contrôle parental est 3308.

MODE D'EMPLOI DHT230NT DAEWOO

REPRODUCTOR DE DISCO VERSATIL DIGITAL CON TEATRO EN CASA

MODELO:DHT-230NT

LEAPORFAVOREXTEMANUALANTESDEOPERARELEQUIPO

CONTENIDO

Al.usuario 2
- Characteristicadel equipo. 3
Cuidados 4
- Información del DVD. 5

Información del disco. 5
como adquirir discos DVD 6
Cuidado del disco. 7
Preparación 8
Desempacar el equipo 8
Baterias del control remoto 8
Conexiones 9
Conexión al televator(AV) 9
Conexión al televisor(S-VIDEO) 10
Conexión al teovisor con componentes de calidad Y Cb Cr. 10
Conexión a un televisor HDTV. 11
Conexión a un amplificador 12
Conexión AC-3 o a un amplificador DTS 13
Conexión a un amplificador de 5.1 canales 14
- Operación del equipo 15
Panel frontal 15
Paneltrasero 15
Ajustedel controlremoto 16
Funcion de los botones 17
- Operacionesbasicas. 22
- Menu de operaciones 22
Ajustes generales 22
A. Ajuste de altavoces 23
Ajustes de audio 24
Karaoke 25
Ajustes iniciales 25
- Ecualizacion 28
CD de imagenes 29
Guia de fallas 31
Especificaciones tecnicas 33

Al CLIENTE

Estamos muy agradecidosenque usted haya comprado nthuestroreproductor De DVD aseguse deaprovecharalmaximoelfuncionamento delreproductor, porfavor leaeste manualetenidamenteyopeadecaduamenteel equipo. Asegusede conserveste manualepara futurasocasiones,yaque podsr surgirlealguna duda.

CharacteristicadelreproducordVD

• Compatible con discos DVD, VCD, MP3, DVCD, CD.
  Salida Dolby Digital de 5.1 canales y PCM
• RepeteciOn de sonido e imagen.
  8 idiomas y 32 subtitles.
• El reproductor provee vistas de distinctos ángulos para discos DVD que tengan la función de multi-ángulos.
• Aspecto del televisor (4:3 o 16:9).
• Conversion del sistema del televisor PAL/NTSC. (Optional)
• Conexión al televisor conidas S-Video y componentes Y, Cb, Cr.
  Control paterno.
• Pantalla en ingles OSD
• Karaoke.
• Reproduccion estandar/memoria/ por cuadros /lenta /portempo/elegir.
• Repetir / reproduccion programada, PBC, zoom de imagenes.
  Balance.

• Salida digital DTS.

• El panel frontal, trasero o el control remoto pueda no ser los mismos que las imagenes containidas en este manual.

** Algunas de las functions son OPCIONALES.

CHARACTERISTICAS

El reproductor de DVD es la mayor senal para su teatro en casa. Cada funcional DVD es por mucho superior arialquier otro equipo de audio. Adopta la ultima的技术ologia en compresion de imagen y sonido en un disco de 12 cm al igual que un disco de CD. Dolby Digital peut producir avanzados efectos digitales surround y efectos acusticos de alta fidelidad. El reproductores compatible con SVCD, MP3, DVCD, VCD, CD, CD de imagenes Kodak.

* Manufacturado bajo las functions de doble decodificacion AC-3 y DTS.
Salidas Dolby Digital de 5.1 canales y PCM.
Salida de video en scanner progresivo evita los parpadesos en las imagenes causados por los Cambios rapiidos en los Campos, los cuales con el scanner progresivo pude proteger su vista.
LaImagen progresiva es mucho más suave, esta tiene menos parpadeos y la resolveducción del video es más alta que las imagenes entrelazadas. Se pueda conectar a un monitor atrascales de la calidad VGA.
8 idiomas y 32 subtitulos.
El reproductor provee vistas de distinctos ángulos para discosDVD que tengan la función de multi-ángulos.
* Aspecto del televisor (4:3 o 16:9).
Salida de video PAL/NTSC; calidas S-VIDEO/Y Cb Cr para melhorar la resolvedación de laImagen.
Control paterno. Diferentes niveles de control parasatisfaceras necessities del cliente. Los equipos可以选择 esccoger la eleccion de su preferencia.
VFD se despliega en la pantalla del reproductor y la funciona OSD.
Nivel profesional de KARAOKE
Reproduccion por búsqueada / pasos / Lenta / por tiempo.
* Reproduccion repetida / programada; funconces PBC y Zoom.
Efectos de ecualización digitales.
Repeticion (en imagen y sonido).

PRECAUCIONES DE IMPORTANCIA.

Favor de no exponer el equipo a la lluvia o ambiente humedo en caso de fuego o

choqueelectrico.

PRECAUCION Ricardo dechoque electrico No abrir	ATENCION: NO ABRA LA CUBIERA DEL EQ UIPO EN CASO DE FUEGO O CHOQUE ELECTRICO, CUALQUIER MAL FUNCIONAMENTO DEBE SER REPARADO POR PERSONALAUTORIZADO
	EL SÍMBLODE RAYO ENCERRADO EN UN TRIÁNGULO EQUILATERO RECURDEAL USUARIO ZONAS DE ALTO VOLTAJE EN EL EQUIPO.
	EL SÍMBLODE EXCLAMACION ENCERRADO EN UN TRIÁNGULO EQUILATERO RECURDEA AL USUARIO SOBRE ZONAS DE OPERACION DELICADAS O QUE REQUIEREN SERVICIO.
I TYPE LASER PRODUCTION	LA MARCA DEL TIPO DE LASER: LAMARCA SE MUESTRA EN LA PARTE POSTERIOR DEL EQUIPO, INDICA AL USUARIO QUE EL HAZ DE LUX QUE EMITE EL EQUIPO NO ES NOCIVO.

CUIDADOS.

* Antes de operar la unidad, favor de lecrEste manual detenidamente.
El equipo solo puede ser operado con la fuente de alimentacion españica en el manual o en el本身就是 equipo.
* Asegürese de desconectar adecuadamente la clavija cuando vaya a operar el equipo. No intente reparar el cable de alimentacion usted mismo,iami refiérase a un technician autorizzato DAEWOO pararialquier reparacion.
Desconecte el equipo si no lo utilizes por un periodo largo o en casos de tormentas.
No exponga el equipo a altas temperatas, vibrações, mala ventilación o directamente a los rayos del sol. No colque el equipo jusqu'à una fuente de energia electrica para asegurar la buena ventilación del mesmo.
Asegürese de colocar el equipo lejos del fuego, fuentes de calor o magnéticas. No utilise alcohol, gasolina u除外 solventa químico para limiar el equipo.
* No rocie ningún liquido o introduzca ningún objeto dentro del equipo. No destape el equipo.
* No opere el equipo en lugares humedes ni colque objetos pesados sobre el mismo.
- Asegurese de apagar el equipo y desconectar el enchufe en elmomento que exista humo o note la presencia de olor poco usual en el equipo, llama a personal technician calificado DAEWWO para su reparacion.

INFORMACION DEL DVD.

El equipo puede reproducir los siguientes formatos:

SVCD
CVD
DVCD
CD-DA
MP3
CD-R
CD-RW

1. Información del disco.

DISCO	DVD	VCD	SVCD	CD
FORMATO	MPEGII	MPEGI	MPEGII	DIGITAL
TAMANO DE DISCO	12cm/8cm	12cm	12cm	2cm/8cm
IMAGEN	≥ 500lineas	≥ 240lineas	≥ 350lineas	----
CAPITULOS	32 MÁX.	----	8	----
IDIOMAS	8 MÁX.	2	4	----
LOGOTIPOS	DVD		COMPACT DIGITALAIRE	COMPACT

2.Como adquirir discos de DVD.

• Los discos de DVD como los reproductores tienen un número de region. Un reproductor de DVD pueda reproducir solo discos que Sean compatibles con el número de region.

Regiones y codigos.

CódigodEREGION	REGIONES
1.	U.S.A., CANADA
2.	PAISES EUROPEOS, JAPON, MEDIO ESTE, SUR AFRICA
3.	OESTE DE ASIA (SUR COREA, HONG KONG, TAIWAN) SUR ESTE DE ASIA.
4.	AUSTRALIA, CARIBE, MÉXICO, NUEVA ZELANDA.
5.	AFRICA, RUSIA, INDIA, COREA DEL NORTE, PAKISTAN
6.	CHINA

* Characteristicas de los reproductores de DVD.

Los discos de DVD tienen diferentes caracteristicas. Esto deben a los fabricantes de los mismos. Las siguientesustralianes representan las caracteristicas de los discos.

Códio de region y sistemas de salute de video

5.1 Canales

Dolby digital surround

leyendus ocultas

DTS Cinema digital surround

canales duales de estereo

Numero de pistas

AGE limite.

Numero de subtitulos

Modo de pantalla

Control paterno

COMENTARIO

Algunas caracteristicas de este equipo estan relacionadas con el software de los discos. Algunas de las caracteristicas de los discos no peuvent ser reproduccidas si el disco no soporta este tipo de caracteristicas o que requiera ajustes especialas. Verifique las caracteristicas del disco antes de producirlo o siga las instrucciones del disco en el menu que aparece en pantalla.

3.Cuidado del disco.

• Los discos de video contiene datos de alta densidad comprimidos que necessitan apropiados manos.
• Sujete los discos con los dedos, sujetelos desde el hueco central y las orillas.No doble o presione el disco.

• No exponga el disco a los rayos solares directamente o fuente de calor.
• Guarde los discos en un gabinete vertical, en conditiones secas, manténgalos alcjados de la humdad.
• Limpie los discos con un trapo seco y limpio, hagalo varias varces desde el centro hasta la orilla. No aplique alcohol, o sprays cuando lo limpie

Preparación del equipo.

1.Desempaque el equipo .

Verifiquee los seguidentes accesos dentro del equipo:

Controlremoto
Cables de AV
- Manual de instrucciones

1 pieza
I棋牌游戏
1 copia

2.colocar las bacterias dentro de control remoto

• De vuelta al control remoto y quite la tapa hacía abajo.
• Coloque 2 bacterias tipo AAA dentro del compartmentido el control remoto de bajo a las polaridades.
  Cierre la tapa de las baterias.

Precaución.

No utilise bateria recargables.
- No utilise baterias viejas con baterias新模式 tempo.
- No haga que las bateríasenetrén en cortocircuito.
- Si existe una fuga de en las baterías retirelas del compartmentimiento y coloqueunas{nuevas.
- Si el control remoto no responde aun estando circa del equipo, favor de弯曲 las baterias porunas cuales.
- No exponga el sensor del control remoto directamente a la luz solar y asi esvitar erruption en la SERIAL.
- Los efectos del control remoto son miglioras cuando se encuentra a una distancia de 7m de la unidad y una abertura de 30 grados.

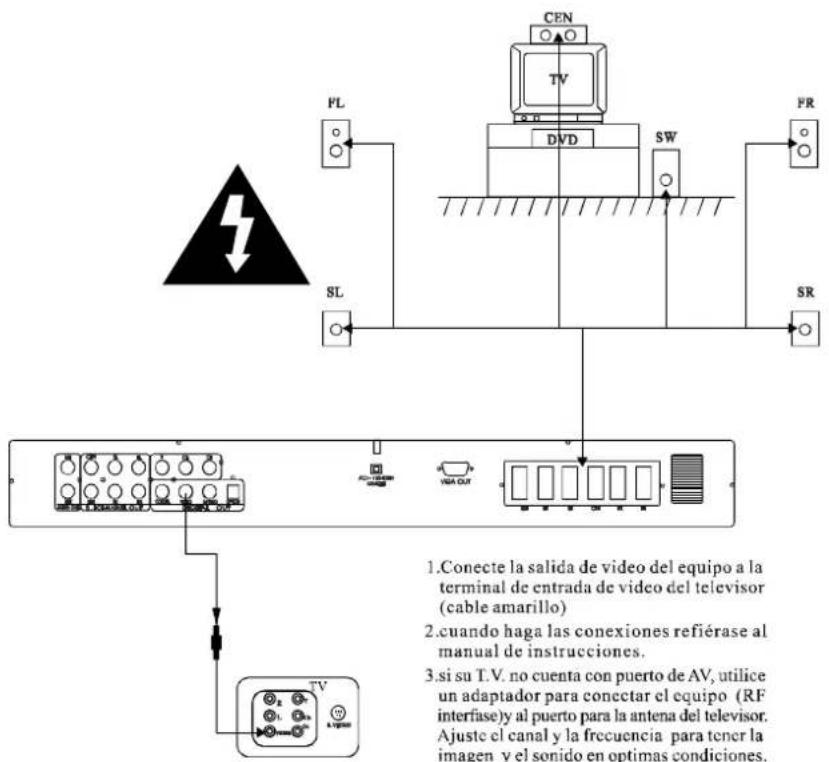

Conexión del equipo.

1. cambie el sistemas de su equipo cuando este reproduciendo differentes temas de discos.

5.conecte cada altovoa la salute correspondiente en el equipo.

6.opima los botones de volumen ^ 一 + , ^ 一 del panel del equipo para incrementar o disminuir el volumen de cada parlantes o de todas, también可以更好ocrimir los botones del control remoto.

1. cuando no utilizes un amplificador, favor de desconectar los altovos de las conexiones de 5.1 canales, y desconectaros directamente de las terminales, (como lo muestran los diagrams 2,3,4,5,6,7).

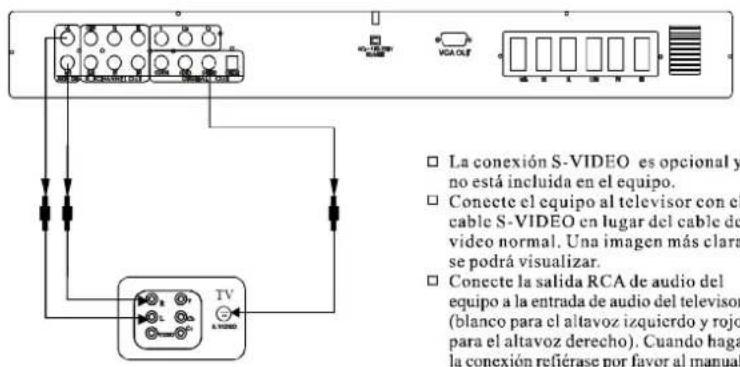

2.Conexión al televisor por S-VIDEO (optional).

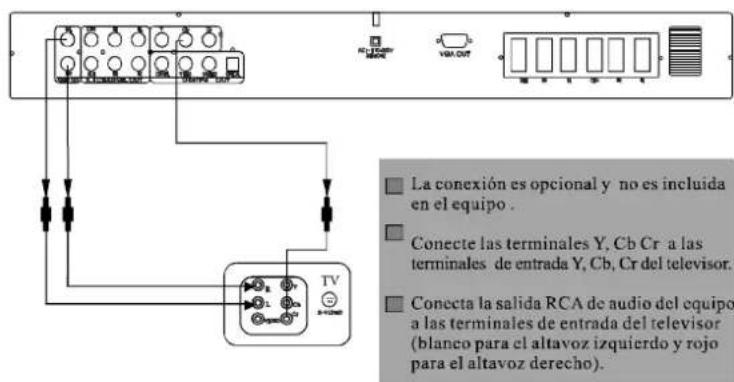

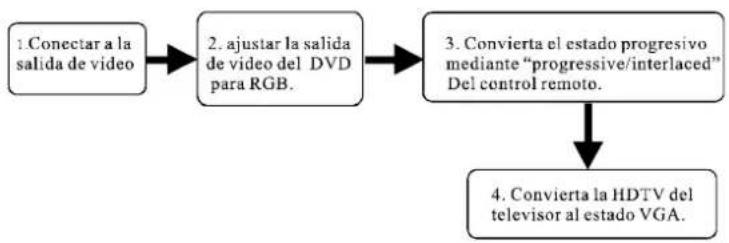

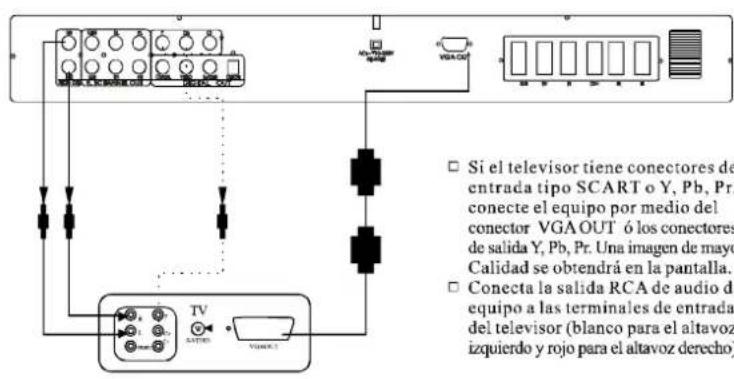

3. Conexión a televisor con componentes Y Cb Cr

4.Conexión a un Televisor HDTV

Por典型案例: conexión a VGA.

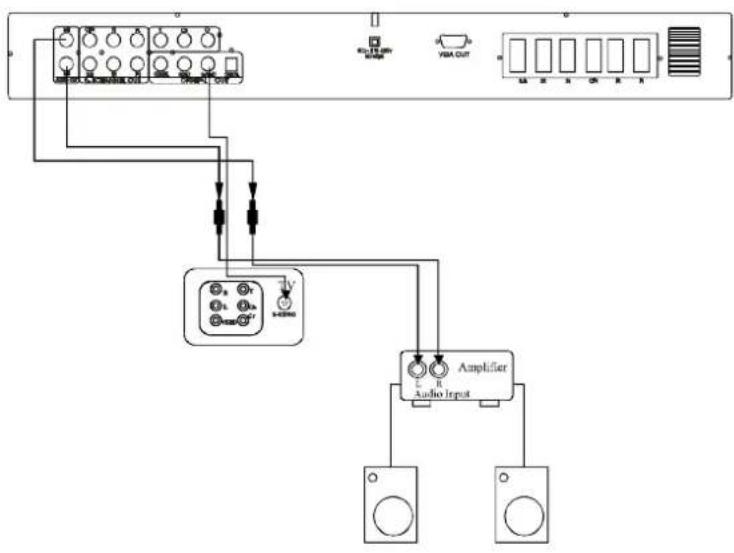

5. Conexión a un amplificador.

• Conecta las terminales de calidad de video del equipo a las terminales de entrada del telesvisor (VIDEO, S-VIDEO y/Cb/Cr).
• Conecte las TERMINales de calidad de audio del equipo (izquierdo ydeocho) a las terminales de entrada del amplificador, izquierda (blanco)deocho (rojo).

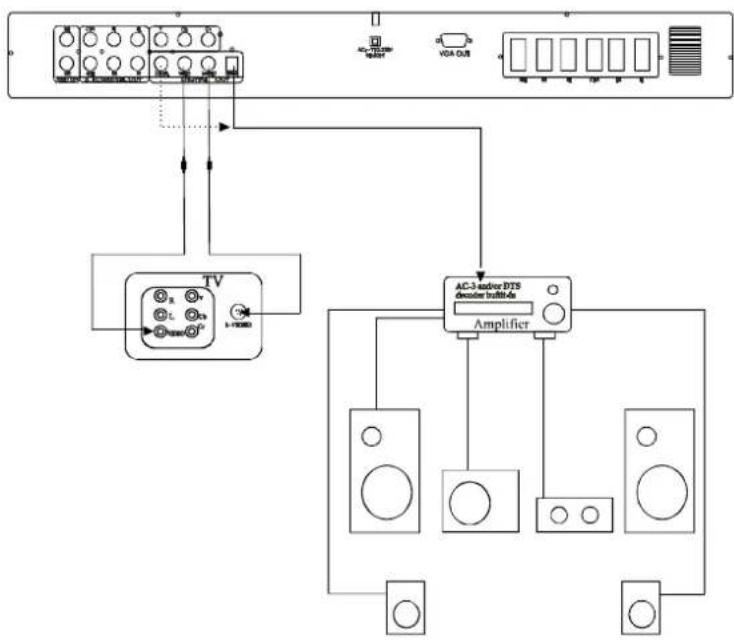

6. Conexión AC-3 o a un amplificador DTS

• Conecte la calidad de video del equipo a las terminales de entrada del teleservisor (VIDEO, S-VIDEO δ V, Cb, Cr).
• Conecte la calidad digital (optica o coaxial) a las entradas AC-3/DTS del amplificador.
• Oprima el botón SETUP del control remoto para entrada al menu de ajustes del equipo.
• Oprima las flechas de direction del control remoto para elegir GENERAL PAGE, optima ENTER para ir al suiviente筷.
• Oprima las flechas de direction del control remoto para elegir AUDIO OUTPUT, oprima ENTER para ir el作為 menú.
• Oprima las flechas de direction del control remoto para elegir la calidad SPDIF/PCM.
  Oprima ENTER para confirmar el ajuste.
• Oprima las flechas de direction del control remoto para elegir MAIN PAGE para salir del menu de ajuste.

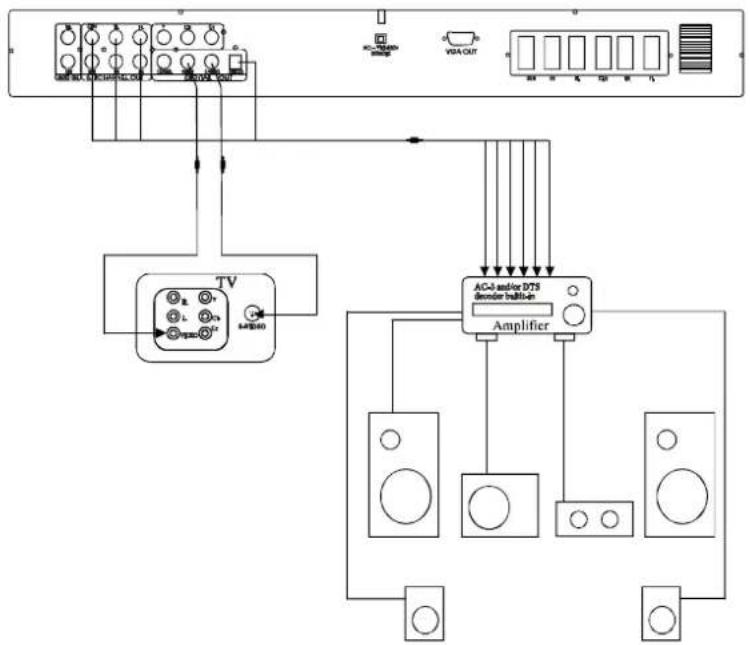

7. Conexión a un amplificador de 5.1 canales.

• Cogne la受害者 de video del equipo a las TERMINAS de entrada del televisor (VIDEO, S-VIDEO Ó, Y, Cb, Cr).
• Conecte las terminales de calidad de audio del equipo a las terminales de entrada del amplificador de 5.1 canales, altavoz central, altavoz trasero, altavoz frontal y subwoofer.

OPERACION DELE EQUIPO.

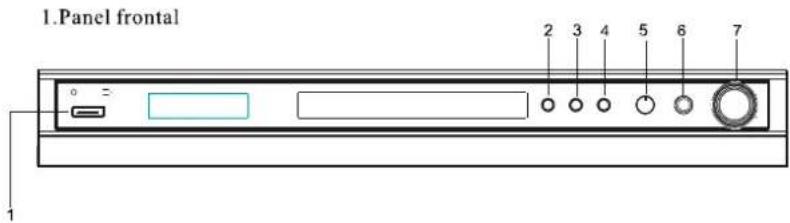

1.Encendido 2.Reproduci/pausar 3.ABRIR/CERRAR 4.Paro

5.Vol.de micrfofo 6.MIC 7.Vol.

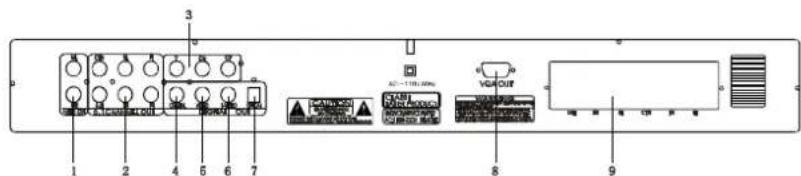

1. Paneltrasero

1. calidad de audio L/R
2. calidad de audio de 5.1 canales

3. calidad de componentes Y,Cb,Cr

4. saliva coaxial

5. calidad de video

6. salida S-VIDEO

7. valida optica

8. salute VGA
9. calidad de altavoces de

5.1 canales

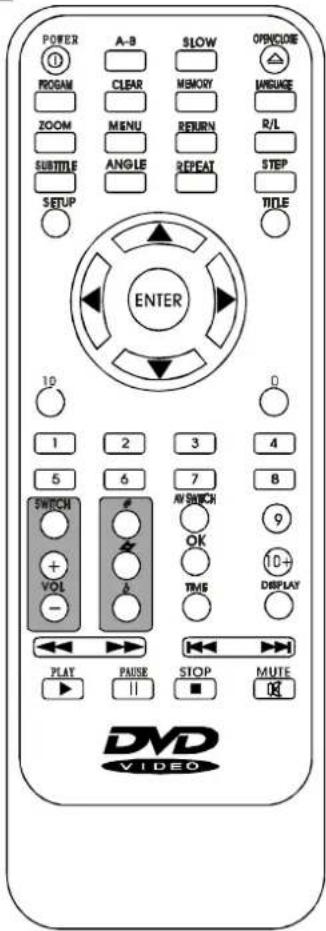

AJUSTES DEL CONTROL REMOTO.

Botones	Descripción
Abrir/cerrar	Abre / cierra la bandeja del disco.
PLAY	Reproducción normal.
PAUSE	La reproducción se detiene temporalmente. Imagen y sonido se detienen temporalmente. Oprima PLAY para reproducir nuevomente.
FF	Adelanta la reproducción
FB	Regresar la reproducción. Oprima continuallyente el botón del control remoto para Cambiar la velocidad de la búsqueda o regresar a la reproducción normal
PREVIOUS	Hacia el anterior
NEXT	Hacia elsignificante Brinca al anterior / significiente capítulo o pista.
STOP	Para Al openermit detiene la reproducción, se memoriza la posición+dónde se detuvo la reproducción.
SLOW	Reproducción en CAMERA lenta. Para los discos de DVD, existen 6 velocidades.NOTA: para la reproducción: laImagen se reproduce cuadro por cuadro.
POWER	Interruptor principal on/off (siempre apague el equipo antes de utiliser)
MUTE	Oprima el botón del control remoto por primera vez, laImagen aparece sin sonido algoño. Oprima una vez para regresar a la reproducción normal.
DISPLAY	Oprima DISPLAY una vez:1. El titulo del disco. Despliega el sub-titulo actual.2. Capítulos totales del disco. Despliega el capítulo actual.3. El tiempo que ha transcurrido del capítulo.TITLE 02/20 CHAPTER 001/00800:00:07Oprima DISPLAY porsegunda vez. La pantalla muestrael tiempo restante del capítulo.TIME LEFT FOR THE CHAPTER00:00:01Oprima DISPLAY portermination vez. La pantalla muestrael tiempo transcurrido del capítulo.TIME SPENT FOR THE CHAPTER00:00:01Oprima OSD por cuarta vez. La pantalla muestrerEl tiempo restante del capítulo.TIME LEFT FOR THE CHAPTER00:00:011)Ajuste de programa.
PROG	Programa la reproducción del disco en la forma que preferíaEl equipo grab los ajustes de la programación del disco,y reconoce cuando la reproducción de un disco se ha programadoautomáticalico Program P 02:08Nota: esta funcionasole es eficiente cuando PBC está cerrado,Mp3 pude programar.2)Para MP3, oprima此举 botón para regresar al menúanterior.Cuando se estároduciendo un disco version VCD 1.1, estebotón sirve de ayudapara a las functions de PBC.Cuando PBC esta en off, no pueda elegir del menúel capítulo opista. El capítulo o pistasole山坡puede ser producidas consecuencia.Cuando PBC esta en ON, pode elegir el capítulo o pista desaidospara empezar la reproducción.Notafpara discos MP3, CD y VCD 1.1,la funciona PBC puede nopoperator apropiamente.
PBC
Botones	Descripción.
RETURN	VCDRegresa al menu o paging anterior.NOTA: la funciona de RETURN puede no funciona para discos MP3, CD, DVD.
DIRECTIONARROW	las flechas de direccionesuen帮你 poderlelegantieropinion.
ZOOM	Cuando esta reproduciendo un disco,ustedpuede agrandarla imagen.Agranda la imagen2 vezes.
TIEMPO	Empieza la reproducciondesedel tiempo desado.Oprima TIMEe ingresel tiempo. El equipo empieza la reproducciondesedel tiempo que haya elegido.TIME
VIEW	1.VCDSobre la reproduccionestática,cierrela funciona PBC.Oprima TOP MANUAL/9 PICTURE,la pantalla del televisionmuestra lofollowing:1.Browse 3.Song2.The whole disc4.Exit1).Muestra las functionsdel disco en la pantalla del television.2).Muestra los capítulos y canciones del disco.3).Las 9 imágenesde la canción.4).Salir del trabajo.2.DVDSobre la reproduccionestática,cierrela funciona PBC.Oprima TOP MANUAL/9 PICTURE,la pantalla del televisionmuestra la funciona 9-picture:
Botones	Descripción
IDIOMA	Los discos de DVD seotecn grabar en 8 idiomas. Oprimiendo repetidamente el botón puede elegir entre various idiomas.Si el disco tiene menú de idioma,usted pueda elegir el idioma desde este-menú.Nota: ésta funciona sólo es可用able para discos de DVD o super VCD que tengandietentesidiomas.Oprima el botón de TITLE para parar la reproducción y regresarlmenú del disco.Elija un titulodemande los botones del controlremoto o las flechas del control.OprimaENTER para confirmar.
ANGLE	Comentario: un disco de DVD contiene por lo general titulos y sub-menús.1. Oprima ANGLE para elegir ángulo 1,la esquina superiorderecha de la pantalla这一点:1/42. Oprima una vez más ANGLE para elegir ángulo 2,la esquina superiorderecha这一点:2/4
TITLE	Oprima TITLE para parar la reproducción y regresar al menudel disco.Elija un titulodemande los botones del controlremoto o las flechas del control.Oprima ENTER para confirmar.Comentario:generalmente algunos discos de DVD contienen titulos y sub-menús.
MENÜ	Oprima TOP MENU. El equipo para y regresa al menuidel disco. Elija la optación de su preferencia y oprima ENTER para confirmar.Notaf: TOP MENU y TITLE MENU sólo está disponible para discos de DVD.
SUBTITLE	Subtitulos abrir/cerrareEligé el menü de subtitulos del disco de DVD y lo我院n pantalla.Pero la función depende del disco. Sólo cuando el disco contiene estamericano. Oprima repetidamente para elegir entre various sub-titulos.
	Repite la reproducción.
REPEAT	Capitulo/titulo (pista/disco)Repite la reproduccion del capitulo seleccionado / titulo del disco de DVD, o pista / disco de(other tipo de disco.Para discos DVDOprima en repetidas occasions para elegir el modo de capitulo / titulo.Para other tipo de disco:Oprima en repetidas occasions para elegir el modo de pista/disco.
A--B	Repetir seccion A-BRepite la seccion elegida entre A-B1) A → comienzooprima este boton paraunarizar en la parte elegida A.2) B → finoprima este boton para finalizar en la parte elegida B.3)Para cancelarOprima una vez más el botón para cancelar y regresar ala reproduccion normal.
STEP	oprima este botón,para un reproduccion cuadro por cuadro.Oprima una vez más paracontinuar.
TONE	oprima "b"para bajo el tono.Oprima " " para subir el tono.Notafosto:esto solo es valido cuando esta activo.
BOTONES NUMERICOS	oprima los botones para elegir el menu.
SWITCH	elija cada canal paraajustar el volumen dellos altavoces.
VOLUME	Oprima "vol- " para bajo el volumen.Oprima "vol + " para subir el volumen.
SET UP	Oprima el boton de SET UP para iralmenú. Utilice los botones direccionales para elegir.
O.K.	Controla el KARAOKE MIC encendido/apagado,entonces elija ECO + -,cuando quiera cantar o elegiralgunascharacteristica;cas sonsole en el mode del KARAOKE.O elegir las salidas delsaltavoces independentes delHome Cinema.

OPERACIONES BASICS

Oprima SET UP paraentar Dentro del menu de SET UP. Elija la option deseada mediante los botones direciones del control remoto. El que ugsted haya elegido estaré encendido y oprima ENTER para ejectar el commando.

OPERACIONES DEL MENU

Usted puede elegir el modo de calidad de audio y video, idioma en OSD y el menu Inicial mediana el SET UP MENU.

1. menu general de ajustes.

El directorio principal se desplegará en la parte izquierda de la pantalla, sobre del lado Derecho aparecerá un subdirectorio, oprima ENTER para elegir un contenido enspecifico.

1).Ajustede imagen

elija el modo AUTO cuando quiera elegir el modo de ajuster de imagen.

2).Ajuste de angulo.

Cuando este observando un jeu, un concerto u programa de opera, oprima el boton de

ANGLE continuamente,astedecple elegir la forma, en
diferentes angulos, de visualizar
estos programas.

Notas: solo se aplica en discos queienen las mismas functions.

3).IdiomaenOSD

Ésta função le permite a estudé elegir elidioma en pantalla, épuede ser ingles o chino.

4).Ajuste de leyendas en pantalla.

ON: muestra las leyendas.

OFF: oculta las leyendas.

5).Protector dc pantalla.

Cuando no existe disco dentro del equipo o seswanae en mode de pausa por en periodo largo, este automaticamente emplicza el modo de protector de pantalla cuando la direccion del protector de pantalla seswanae habilidad.

ON: habilita la funciona del protector de pantalla OFF: deshabilita la funciona del protector de pantalla.

6). Regresar al menu principal.

Elija "main page" yoprma ENTER para confirmar.

1. Ajuste de altavoces.

1) modulo de DOWNMIX

LT/RT: si el disco tiene efectos DOLBY PROLOGIC elija LT/RT Estereo: efecto de salute estereo.

5.1 canales: calidad de 5.1 canales.

Note: sola cuando el modo KARAOKE ha sido desactivado, susideas enajuste de alteavocues你能 estar activadas.

2). Bocina central

ON: la bocina central procesara calidad de audio cuando se reproduce un disco composto digital.

OFF: No hay calidad de audio la bocina central.

Note: s la funciOn KARAOKE esta activa, entocnes no pueeentar alajuste de la bocina central.

3) Bocina trasera

Canal trasero: sonido surround a工程技术 de las calidas direcha e izquierda cuando se reproduce un disco digital.

4) Subwoofer

ON:activa la salute del subwoofer OFF:desactiva la salute del subwoofer.

5) Ajuste de retraso central

La senal de salute puede retrasarse desde un 1ms hasta 5ms

6) Ajuste de retraso trasero

L.S(audio izquierdo)/RS (audio derecho) puedretrasar suscnal
desed 3ms hata 15ms

7) Regresar al menu principal.

Elija "Main page", oprima ENTER para confirmar.

1.Ajuste de audio

1) Salida SPDIF Las calidas optica y coaxial no funcionaran bajo la direccion de modo analgo.

Usted puede elegir SPDIF/RAW para la calidad digital y para la calidad estéreo SPDIF/PCM.

2) Ajuste de LPCM

Optional: 48kHz y 96 kHz

Comentario: cuando está la configuré de KARAOKE, suerimos elegir 96kHz paraque si elige la de 48kHz. La calidad del KARAOKE se rectrasar.

4.CaracteristicasdeajustedelKARAOKE

Usted peute disfurar el KARAOKE (durante la reproduccion de un disco)ajustando el menu al modo de KARAOKE. Mediterriecoulde elegir el mode 3D oprimiendo el boton de O.K..Esta funcao solo esta disponible en el mode de KARAOKE.

5.Ajustes iniciales (prefecencias)

Elija ajustes iniciales dentro de la páginaprincipal yoprima. ENTERpara confirmar.

1)mode de ajuste de la pantalla del T.V.
OPCIONAL: Normal/PS para formattingo normal (PAN SCAN)
Normal/LB para formattingo (LETTER BOX)

Wide:sole disposiblpe para una pantalla de T.V.con las mismas
caracteristicas.

2) Ajuste del tipo de T.V. (OPCIONAL)

Ajuste del formato de salute de la T.V.

Si el equipo se ha asistado automatistically, el equipo de su equipo se ha asistado automatistically también.

Si el sistemas de ajuste de la television ha sido ajustado a NTSC, el sistemas del equipo sera el mesmo.

Si el sistemas de ajuste de la television ha sido ajustado a PAL, el sistemas del equipo sera el mesmo.

3) Ajustes de salute de video

S-VIDEO: si el Televisoronga con terminal de entrada S-VIDEO, elija para Obtener una mayor imagen.

YCbCr/RGB/YPbPr:

Si el television cuerta con terminales de entrada YCbCr/ RGB/YPbPr obtendra una mejorImagen, incluso mejor que con la connexion S-VIDEO.

VGA: (optional)

Esté equipo de DVD cuenta con scan progresivo para televisores HDTV, y a工程技术 de calidad VGA pueda observarse en el monitor de una computadora.

PRECAUCION:

Un telesor normal no puee reproducir en mode de scan progresivo. Si por aluna raion se llega a activar este mode, puece causar que en la panta del telesor no se va nada, entocnes apague el equipo y enciendalo neutramente, despues de 7 segundos oprima el boton de STOP durante alunos segundos y el equipo reiniciara automatisticamente.

4) Ajuste de audio.

Usted Tiene diferentes OPCIONES para elegir un tipo de audio (sólo está disponible para discos que contenga la mesma función).

5)Ajuste de subtitles.

Estamericano.

6)Ajuste delidioma del menu.

Estamericano.

7)Ajuste del tipo de region.

Ajuste de multi-region, exemple: clija U.S.A, el reproductor solo reproducirá discos relacionados con el已久的 de esta région.

8) Ajustes de inico.

Oprima RESET despues de haber cegido "deafualt".

Entones oprina ENTER para confirmar. Usteduede restablecer todos los ajustes de fibra.

9)Ajuste dc control paterno.

Elija el grado de edad que desee. Usted pueda elegir el

"password" para restringir programas dependiendo de la calidad del usuario.

10) Elija PASSWORD y oprima ENTER para confirmar. Entonces ingrese "3308" para el anterior. Usted también puedeCambiar el password que deseceoprimiendo ENTER para confirmar.Solvida su password,favor ingresar "3308"una vez mas.

ECUALIZACION.

1.Mantenga oprimido el boton CLEAR.Obtendra lo seguiente cada vez que oprimaEste boton.

1) típos de balance: existen 8 típos diferentes de balance oprimiendo el botón CLEAR,

Personal Standard Classic JazzRockPopsBallad--Dance

Personal

2) Usted pueda elegir entre varios modos de balance.

Personal

3)Oprima el boton CLEAR para lostrar la pantalla dinamica.

Personal

4)Oprima una vez más el botón CLEAR paraactivar el balance.

5)oprimaelbotonCLEARparadesactivarelbalance.

CD DE IMAGENES.

To has sentido algoa vez triste o molesto por haber perdido una foto de tu niquez o una preciosa imagen?. No tínes para preocuparte mas ya que el equipo cuenta con la direccion de album paraotos. Puede convertir sus fotografias contentsidas en un disco y observarlas una por una mediatinge el equipo de DVD. Y las fotografias peuvent hacerlas mas grandes, masPEGUEVAS, subirlas o bajarlas. Ya noiene que preocuparse mas por fazer su fotografias y disfurar Completely deellas.

Operacionesbasicas.

Cuando colocan un disco con imagenes en formatting JPEG
dontro de la bandeja del disco, en la pianta aparecerca el
menu del disco, eljia el folder desrado utilizing los
botones direc tionales. El folder que haya elegido tendra oto
color o brillar, emtoncs oprima ENTER para confirmar.
El folder elegido aparecerca con letras blancas, el contentido
del folder aparccerca delgado derecho. Cuando eljia el
boton 一 ^ 一 , significana que regresara al contentido anterior.

Elegir el modo de reproduction.

Elija el modo PLAY mediante los botones direccionales. Los modelos de reproduccion se muestan como siguen:

SINGLE: reproduce el articulo elegido bajo este modo y se para la reproduccion cuando finaliza.
REP-ONE: repite la reproduccion de lo que eligio.
FOLDER: reproduce todas las pistas del archivo que eligio.
FOLDER REP: repite todas las pistas del archivo que eligio.
DISC SCAN: visualizo todo el contentido de todo los ARCHivos. Cada pista contentida en el folder suey visualizada por 10 segundos para que coulda elegir la que deseey.
DISC: reproduce todos el contentido del disco completeo.
DISC REP: repite todo el contentido del disco completeo
RANDOM: reproduce lo que utsed seleccion de manera aleatoria
SHUFFLE ON: reproduce de manera desordenada y nunca se repite la misma pista.
PROGRAM OP: da unaorden a la reproduccion. El equipo reproducirde acuero al que uted haya programado. Programe mediante los botones numericos del control remoto. El numero de la izquierda mystra el orden de la reproduccion y se incrementa automatamente. El numero de la derecha mystra lo que se esta reproducciondo.

PROGRAM PO02:08

Oprima STOP para entrada a "PROG-END" y poder finalizar el programa. Oprima PLAY para comenzar la reproduccion.

Funciones especials cuando se reproduce JPEG.

SET UP: Cuando se muestre el contentido de la direccion que aparece abajo, oprima SET UP primeramente para convertir el modo de reproduccion JPEG en modo MP3/JPEG, con esteastede podiscrearuscachando musica eneste formato (MP3) y alismo tiempopuedevesus fotografias. Oprima una vez mas SET UP para pagar al mode de MP3/JPEG y disfrutarde estamerican.

ZOOM: oprima ZOOM cuando este reproduciendo imagenes en JPEG. El modo de zoom se abrira. Cuando ZOOM está Oprimido, oprima "para agrandar laImagen Y para regresar a laImagen anterior".

MENU DE 9 IMÁGENES: cuando oprime el botón de VIEW, 9 imágenes aparecerán, oprima los botones direccionales para elegir laImagen deseada.

VOLVERALAREPRODUCCION:oprimaRESUMEparaconvertir a12mosdeimagenes.

Algunas imagenos no pueedenrodupcirse debido a los differentes formatos en que seencuentran.

JPEG es el modo más utilizado para comprimir y guardar imagenes. Éste ha tornado el modo más eficiente de compresión de algoirimos. Comprime la imagen y sugue teniendo la calidad queenia en un principio. Los ARCHivos JPEG los;puede soportar muchos software.

GUIADEFALLAS.

Cuando tenga un problema con el equipo, favor de dar un vistazo a esta tabla, la solución peut estar contentida ahi, para asievitar llamar al centro de servicios.

SINTOMA	COMPRUEBE Y ACTUE
No enciende	Compruebe si el cable de conexión está correctamente connectado al enchufé.Asegürese de que el equipo está encendido.
NO REPRODUCE	1.No hay disco en el interior de la bandeja. Ingrese un disco.2.El disco se ha ingresado de manière incorrecta. Coloque el disco de manos correcta.3.el)código de region del disco no coincide con el)código del equipo.4.El disco no es el adecuado para ser reproducido.5.El Disco está dafiado o sucio., limpie el disco o intente con除外 disco.6.la humdadacspuede condensar Dentro del equipo. Retirce el disco y desconnecte el equipo durante una o dos horas.
NO HAY IMAGEN	1.Asegürese que el television se encontrarle encendido,yajustelo al modo de AV.2.Asegürese que la conexiónsea segura.3.Asegürcse que los cables de conexiónno estén dañados.4.Limpie el disco.
NO HAY SONIDO	1.Asegúrcse de elegir el modo de entrada de video del T.V.2.Asegürese que la conexiónde audio está connectada adecuadamente.3.Asegúrese que el amplificador estáactivado.4.Ajuste la calidad de audio adecuada.
DISTORSION DE LA IMAGEN	ElDiscoestadañadoso Sucio.Limpielootende conotro disco.
NO FUNCIONA EL CONTROL REMOTO	1.Ponga en linea el controlremoto y el sensor del equipo.2.Remueva losobstáculosque podan estar obstruyendoentre elcontrol yel equipo.3.El controlremoto nodebe estareAlejado del equipo pormásde7 metros.4.Reemplacelas baterías del controlremoto y asegüresede que estén colocadas de la�性correcta.
NO PUEDE ELEGIR UNA CANCEÑ	1.algunas partes del disco no pueda ser programadas.
NO HAY SONIDO	1.Asegürese que la calidad digital de las bocinas estén correctamente conectadas. 2.Asegürese que el amplíficator está enc verdido.
EL DISCO DE MP3 TIENE RUIDO O NO HAY SONIDO	1.Asegürese que el sistemas esté conectado 2.Asegürese que el disco de MP3 contienethers archivos. 3.Salte alARRYnte archivo.
NO HAY KARAOKE	1.Asegürese que el micrófono está enc verdido. 2.Asegürese que el volumen este en alto.
SONIDO AGUDO DEL MICROFONO	1.Coloque el micrófono alejado de las bocinas. 2.Baje el volumen de la television o del amplíficator. 3.Baje el volumen del micrófono.

ESPECTIFICAZIONES.

Tipos de disco:

DVD/SVCD/DVCD/CVD/CD/MP3/DVD-R/JPEG

VCD1.0,1,2.0

CD-R/CD-RW

MP3/CD

Formato de video:

DVD:MPEG2;VCD:MPEG1

Formato de audio.

MPEG1, MPEG2, PCM, DOLBY, DIGITAL, DTS: estereo virtual, sonido envolvente

Virtual, sonido de 5.1 canales.

Salida de senal

Audio:状态下可以进行音频转换。

Video:salidaAV

Salida S-VIDEO

Salidas:YCb/Pb,Cr/Pr

Salidas RGB/VGA

Characteristicas de video:

Nivel de calidad de video: 1,0 Vp-p (75 ohm)

Nivel de calidad Y: 1,0 Vp-p (75 ohm)

Nivel de salute C: 0,286 Vp-p/NTSC; 0,3 Vp-p/PAL (75 ohm)

Characteristicasdeaudio:

1)Salida:SW:30W

MR,ML: (15W)

CEN: (15W)

SR.SL: (15W)

2)Respuesta en fecuencia: SW: 20Hz ~ 200Hz

Satélite: 150Hz 20kHz

a)S/N RADIO:≥75dB

b)Separación:≥60dB

Alimentacion:120V/60Hz

Consumo de energia: 80W

Temperatura de operacion: 5^ 35^

Humedad: 15% - 75%

Cualquier modificacion no puede ser notificado.

IMPORTADOYDISTRIBUIDOPOR:

DAEWOO ELECTRONICS CORPORATION DE MEXICO

ALCE BLANCO # 36 COL. INDUSTRIAL ALCE BLANCO

NAUCALPAN EDO. DE MÉXICO

TEL: [phone] LADA: 01 800 8492882 C.P. 53370

HECHO EN CHINA

MPEG Board Schematic Diagram-1

ESS66x8-04 REV-A1 ES66x8 + SANYO DV34 PICKUP + OUTPUT

Background

This DVD design is based on ESS Vibrio-II ES68x single chip DVD mpo and servo processor. The ES68x is built upon ESS proven Programmable Multimedia Processor architecture with integrated servo DSP. A complete DVD design using ES68x RF-Amp can support all major popular optical pickup hooks. With ES68x unity memory architecture, the whole system memory is reduced to a minimum. ES68x provides the best price performance DVD solution in the industry.

System Clock Requirement

ES686 requires a 27MHz clock to operate. This 27MHz can either be generated externally and feed into pin 3 and pin 4 or thru a 27MHz crystal attached to pin 2 and 3. This 27MHz will be used for all video processing reference. In addition, internal multiplier will generate a much higher operating frequency for the internal RISC DSP code to operate. Audio clock is generated from ES686 by its internal PLL circuitry.

SDRAM Usage

E66x8 support the use of higher density 4Mx16 SDRAM. A single of 4Mx16 SDRAM is sufficient for the whole system to operate.

System Configuration

CHIP	FUNCTION
ESE68x8	Single chip processor that handles all system control. DVD oscoding and servo control.
64MBI SDRAM	Data storage and frame buffer
8Mbit EPROMFLASH	Program storage
24C01 SERIAL EE	System setup configuration storage
WM9706	2-Channel AudioDAC
CS4360	6-Channel AudioDAC
WM9739	2-Channel AudioADC

LCS#	FUNCTION
LCS#1	STARRE
LCS#2	RCN EMULATOR
LCS#3	RCN/STAS#

AUXx	FUNCTION
#2000	"TOC DATA"
#2001	"TOC CLOCK"
#2002	"VOTOMETER / REYNING"
#2003	"SCARTCTT / VINDANT"
#2004	"Y"
#2005	"VST DATA"
#2006	"VST GS"
#2007	"VST CLE"

EAUXx	FUNCTION
FANUC ANCHORAC MD	ACD'00AC MC
FANX2	ACD'00AC NIAMN2
FANX3	ACD'00AC CS4

XGP10x	FUNCTION
XGP104	MNGL / X232.5B
XGP105	CD DCCCT
XGP106	CUTSW
XGP107	CLOSE
XGP108	HOMSXY
XGP109	KESN

Revision History

Rev-A1. 1.Basso on Escher-HI Rev-A4, change pickup from HIT ACHI HOP1200 to SANYO DY34.

A2

1.Add pull low resistor on TSD2.

1. Change R92 from IK to OPEN

2. Change CDAC to PB, charge UDAC to PR

Wisdom Multimedia(Shenzhen) LTD.
No
1
2
3
4

MPEG Board Schematic Diagram-3

Wisdom Multimedia(Shenzhen) LTD.
10821 2023-05-04
###	###
ES560X0-01	41

CHANNEL AUDIO OUT

8-CANNNL AUDIOAG

MPEG Board Schematic Diagram-4

add this part to generate 2.8V or 2.5V add this generate VCM3F

Wisdom Multimedia(Shenzhen) LTD.
Name	A#dulal Ayush
No.	12008260004

MPEG Board Schematic Diagram-5

Wisdom Multimedia(Shenzhen) LTD.
Name	Shenzhen Multimedia Co., Ltd.
Contact no	020-86200474

MAIN BLOCK DIAGRAM

AMP Board Schematic Diagram-1

Wisdom multimedia (shenzhen) Ltd.
Title AMP-2030A
Size: A4	Document Number	DRAWING BY	APPROVED BY	Rev: 1.0
	WIS-CD-012		H.B.Chen
Date: 2004/02/01		sheet: 1 of 2

AMP Board Schematic Diagram-2

Wisdom multimedia (shenzhen) Ltd.
Title AMP-2030A
Size: A4	Document Number	DRAWING BY	APPROVED BY	Rev: 1.0
	WIS-CD-012		H.B.Chen
Date: 2004/02/01		sheet: 2 of 2

Panel Board Schematic Diagram

Wisdom multimedia (shenzhen) Ltd.
Title DVD-K220
Size: A4	Document Number	DRAWING BY	APPROVED BY	Rev: 1.0
	WIS-CD-007		H.B.Chen
Date: 2002/1/25		sheet: 1 of 1

Power supplier block diagram

Wisdom multimedia (shenzhen) Ltd.
Title power-6002
Size: A4	Document Number	DRAWING BY	APPROVED BY	Rev: 1.0
	WIS-CD-031		H.B.Chen
Date: 2003/5/22		sheet 1 of 1

Power supplier board schematic circuit diagram

Wisdom multimedia (shenzhen) Ltd.

Title power-6002

Size: Document Number DRAWING BY APPROVED BY Rev: A4 WIS-CD-031 H.B.Chen 1.0 Date: 2003/5/22

MIC Board Schematic Diagram

Wisdom multimedia (shenzhen) Ltd.
Title ME8970
Size: A4	Document Number	DRAWING BY	APPROVED BY	Rev: 1.0
	WIS-CD-XXX	Luzhou	H.B.Chen
Date: 2004/03/05		sheet: 1 of 1

5. Trouble Shooting Guide

Basic Operating

5. Trouble Shooting Guide

Mi-Com Circuit

5.Trouble Shooting Guide

- Front Circuit

5.Trouble Shooting Guide

Audio Block

5.Trouble Shooting Guide

DVD Block

6. DVD Program Download Method

INSERT THE UPDATE DISC INTO THE DISC TRAY, THEN THE DVD RECEIVER READING THE DISC AND UPDATE THE FIRMWAFE ITSELF AS FOLLOWINGS.

@ INSERT THE UPDATE DISC.

NO	STATUS	VFD	MONITOR	SET CONDITION
1	STARTING UPDATE	DISC LOADING	LOADING	DOOR CLOSE
2	DETECT THE UPDATE DISC	TRK • 000 0:00:00	ES6028.ROM	DOOR CLOSE
3	READ THE DISC	TRK • 000 0:00:00	WRITING/ERASE	DOOR CLOSE
4	COMPLETED THE READ	TRK • 000 0:00:00	DONE	DOOR CLOSE
5	COMPLETED THE	TRK • 000 0:00:00		UPDATE DOOR OPEN 1)
6	END	TRK • 000 0:00:00		DOOR CLOSE : 2) 4 Secretary

NOTE:

1) AFTER DOOR OPEN, EJECT THE UPDATE DISC.
2) AFTER ,COMPLETED, POWER OUT AND IN AGAIN.

CAUTION:

WHILE DOOR OPEN, IF CD DOOR IS CLOSED BY TOUCH, OR POWER BUTTON IS PRESSED THEN FLASH MEMORY WILL BE ERASED.

REW

H

HSINI

COW

741111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

74111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

T

80000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

T

n/d

T

80000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

80000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Mechanical Part List

NO	NAME OF PART	PART NO.	MATERIAL	DESCRIPTION	QTY	REMARKS
1	CHASSIS TOP	2812 230NT-10	SECC	T=0.7	1	MODULE
2	CHASSIS BOTTOM	2813 230NT-10	SECC	T=0.8	1	MODULE
3	DOOR DVD	3 728-205B-10	ABS		1	MODULE
4	MECHANISM DVD	10110DS-6000		COSMIC DS-600MA	1
5	CABINET FRONT	3711 230NT-10	ABS		1	MODULE
6	LENS WINDOW	3737 230NT-10	PMMA		1	MODULE
7	KNOB MIC VOL	3763 230NT-10	ABS		1	MODULE
8	KNOB POWER	3761 230NT-10	ABS		1	MODULE
9	PLASTIC BRACKET	3706 230NT-11	ABS	HEIGHT=6MM	4
10	PLASTIC BRACKET	3706 230NT-10	ABS	HEIGHT=10MM	12
11	CLIP LINE	3725 230NT-10			1
12	METAL BRACKET SHIELD	2843 230NT-10	SECC	T=0.8	1	MODULE
13	CHASSIS BACK	2814 230NT-10	SECC	T=0.7	1	MODULE
14	KNOB VOLUME	3763 230NT-11	ABS		1	MODULE
15	KNOB SERIAL	3761 230NT-11	ABS		1	MODULE
16	DECO KNOB VOLUME	3734 230NT-10	ABS		1	MODULE
17	COTTON FRONT	4955 230NT-10	COTTON	Φ35mm	2	MODULE
18	COTTON BACK	4955 230NT-11	COTTON	Φ15mm	2	MODULE
19	LEG SUPPORT FRONT	370C 230NT-10		Φ44mm	2
20	LEG SUPPORT BACK	370C 230NT-11		Φ33mm	2
21	RUBBER	3788 230NT-10		Φ79mm	2
22	SPACER	2301 230NT-10		Φ17mm	2
23	WASHER	2303 230NT-10		Φ11.5mm	1
24	NUT POWER TRANSFORMER	262080390D20		M=8	1
25	NUT MIC	262120024D00		M=12	1
26	HEAT SINK AL	2832 230NT-10	AL	EXTRUSION	1	MODULE

MPEGPCB Part List

No	Location	Parts Name	Description			Quantity	Remark
001	ESS66X8-04	MEPG PCB	170mm×130mm			1
002	C217,C218,C219,C220,C221,C222	C CHIP CERA	C0603	22P	J	6
003	C13,C14,C89,	C CHIP CERA	C0603	27P	J	3
004	CC35,CC36,CC37,	C CHIP CERA	C0603	33P	J	3
005	C20,CC25,C29,	C CHIP CERA	C0603	47P	J	3
006	CC65,CC67,CC55	C CHIP CERA	C0603	101	J	3
007	C201,C203,C205,C207,C211,C213	C CHIP CERA	C0603	151	J	6
008	CC60	C CHIP CERA	C0603	161	J	1
009	C1,C2,C3,C4,C5,C6,C9,C10,C11,C12,CC41,CC43,	C CHIP CERA	C0603	471	J	12
010	CC23,CC30,CC33,	C CHIP CERA	C0603	561	J	3
011	CC50,CC51,CC52,CC54	C CHIP CERA	C0603	681	J	4
012	CC47	C CHIP CERA	C0603	821	J	1
013	CC1,CC2,CC3,CC4,CC59,CC66,C202,C204,C206,C208,C212,C214	C CHIP CERA	C0603	102	K	12
014	CC6,CC1,CC68,CC18	C CHIP CERA	C0603	472	K	4
015	CC17	C CHIP CERA	C0603	682	K	1
016	CC40,CC42,CC45,CC62,	C CHIP CERA	C0603	103	K	4
017	CC28,CC31,CC32	C CHIP CERA	C0603	153	K	3
018	CC61	C CHIP CERA	C0603	333	K	1
019	CC53,CC21	C CHIP CERA	C0603	473	K	2
020	B4,CC5,B6,C7,C7,B7,C8,B9,B11,CC13,B13,CC14,B14,B15,CC15,B16,B17,B18,B19,B20,B21,C22,C22,B22,B23,CC24,CC26,CC27,C27,B28,B29,C30,B30,B31,B32,B33,C34,CC34,B34,B35,B37,B38,CC38,CC39,B39,B40,B41,B42,B43,CC44,B45,B46,CC46,CC48,CC49,C49,B49,B50,B51,B55,CC56,	C CHIP CERA	C0603	104	Z	77
035	R92,R102,	R CHIP	R0603	331	J	2
036	R13,R69,	R CHIP	R0603	391	J	2
037	RR18,	R CHIP	R0603	471	J	1
038	RR52,RR74	R CHIP	R0603	681	J	2
039	RR15,R23,R24,RR37,RR50,R127, R52,R69,R161,R164,R225,R226, R227,R228,R234,R235,	R CHIP	R0603	102	J	16
040	RR14	R CHIP	R0603	122	J	1
041	RR64,RR70,	R CHIP	R0603	152	J	2
042	RR75,R91,R99,R163	R CHIP	R0603	222	J	4
043	RR1,R2,R2,R3,R4,R29,R49,R203, R206,R212,R218,R221,	R CHIP	R0603	332	J	11
044	R6,R7,R8,R9,R10,RR10,R35,R42,R67	R CHIP	R0603	472	J	10
045	RR17,RR23,RR44,R59,R62,	R CHIP	R0603	512	J	5
046	RR19,RR20,RR21,RR24,RR25	R CHIP	R0603	682	J	5
047	RR5,RR16,RR38,R43,R44,R54,RR63, RR69,R267,RR22,RR51	R CHIP	R0603	103	J	11
048	R202,R205,R208,R211,R217,R220,R268	R CHIP	R0603	113	J	7
049	RR29,RR47	R CHIP	R0603	123	J	2
050	R201,R204,R207,R210,R216,R219,RR12	R CHIP	R0603	183	J	7
051	RR42,R55,R64,R66,RR72,	R CHIP	R0603	223	J	5
052	RR7	R CHIP	R0603	203	J	1
053	RR13,RR41,RR45,	R CHIP	R0603	333	J	3
054	RR43,RR48,	R CHIP	R0603	473	J	2
055	RR6	R CHIP	R0603	683	J	1
056	R47,R86,R94,R229,R230,R231, R232,R233,R236,RR34	R CHIP	R0603	104	J	10
057	RR65	R CHIP	R0603	105	J	1
058	RR59,RR60,RR61,RR62	R CHIP	R0805	1R	J	4

No	Location	Parts Name	Description	Quantity	Remark
078	B10,B12,C16,C17,C18,C19,C21,C23, C24,B24,C25,C26,C28, B36,B54,B57,C86,TC209,TC210, TC211,TC212,TC213,TC214.	C ELECTRO	10uf/10V(5 X 11mm)	23
079	B1,B26,B44,CC63,CC64,CC73, CC80,CC82,TC201,TC205	C ELECTRO	100uf/10V(5 X 11mm)	10
080	TC202,TC206	C ELECTRO	100uf/16V(6.3 X 11mm)	2
081	B25,C47	C ELECTRO	220uf/10V(6.3 X 11mm)	2
082	C42,	C ELECTRO	470uf/10V(8 X 12mm)	1
083	J5	JACK	CONSP2.5/mm	1
084	J101	JACK	CONSP2.0mm	1
085	J102	JACK	CON6P2.0mm	1
086	J1	JACK	CON6P2.5/mm	1
087	J3 J6	JACK	CON7P2.5/mm	2
088	J2	JACK	CON8P2.5/mm	1
089	J12	RCA JACK	S-VIDEO+VIDEO	1
090	J7	RCA JACK	AUDIO RCA	1
091	J4	RCA JACK	VIDEO RCA	1
092	J15	JACK	OPTICAL	1
093	J1	CONN ATAPI	FFC-24P/B 0.5mm	1
094	U1	IC CHIP	ES6628F	1
095	U5	IC CHIP	K4S641632E-TC75	1
096	U4	IC CHIP	SST39VF080	1
097	U3	IC CHIP	AT24C01A	1
098	UU1	IC CHIP	ES6603S	1
099	U7	IC CHIP	PCM1606E	1
100	UU2	IC CHIP	BA5954FP	1
101	UU3	IC CHIP	TL3472C	1
102	U201, U203, U204	IC CHIP	BA4558D	3
018	C46	CTERYLENE	104PF/63V	1
019	C34	CTERYLENE	224PF/100V	1
020	C33,C44	CELECTRO	4.7UF/25V/5x12	2
021	C6,C11,C24,C27	CELECTRO	10UF/16V/5x12	4
022	C17,C21	CELECTRO	22UF/16V/5x12	2
023	C3,C5	CELECTRO	47UF/50V/8x12	2
024	C32,C45,C64	CELECTRO	100UF/16V/6x12	3
025	C25,C26,C41,C43	CELECTRO	3300UF/25V/16x26	4
026	U1,U2,U3,U4,U5,U6	IC	TDA2030A	6
027	U7	IC	79L09	1
028	U8	IC	JRC4558	1
029	D2	DIODE	1N4004	1
030	D1,D6	DIODE	KBL406	2
031	Q1	AUDION	TIP41C TO220	1
032	Q2	AUDION	TIP42C TO220	1
033	J6	JACK	2P2.54	1
034	J1,J2	JACK	3P2.54	2
035	J3,J4	JACK	4P2.54	2
036	J5	JACK	WP-12-01	1
037	JMP1,JMP5JMP10,JMP12,JMP15	JUMPERS	L5mm/Φ0.6	5
038	JMP3,JMP2,JMP4,JMP6,JMP9,JMP8,JMP11,JMP13,JMP14,JMP19,JMP22,JMP23,JMP16,JMP18,JMP17	JUMPERS	L8.5mm/Φ0.6	15
039		RADIATOR	170x40x42mm	1
040		RADIATOR NOG		2
041		ISOLATION TALC	18x13x0.1mm	8
042		ISOLATION	Φ3x1.8mm	8
043		SCREW	PM3x10mm	8
044		SCREW	BM3x6mm	4
001	DVD-Power-6002	POWER PCB	180x70x1.6mm	1
002	R109	RESISTANCE	UR 1/4W 1	1
023	D101.D102.D103.D104.D306	DIODE	FR104	5
024	D105	DIODE	SR360	1
025	IC101	DIODE	TO-92 WL431	1
026	C309	C ELECTRO	10uf/50V (5×12)	1
027	C101	C ELECTRO	47uf/16V (5×12)	1
028	C114	C ELECTRO	47uf/50V (6.3×12)	1
029	C119	C ELECTRO	22uf/400V (13×22)	1
030	C102.C103.C104.C105	C ELECTRO	100uf/25V (6.3×12)	4
031	C107	C ELECTRO	1000uf/10V (8×12)	1
032	C106	C ELECTRO	1000uf/16V (10×16)	1
033	J103.J104,	JACK	CON3P4.0nm	2
034	CN303	JACK	CON5P2.5nm	1
035	CN301	JACK	CON7P2.5nm	1
036	IC301	IC	PC817	1
037	IC302	IC	VIPER22A	1
038	J102	JUMPERS	Φ0.5mm L7mm	1
039	J101	JUMPERS	Φ0.5mm L10mm	1
040	G101	SHEET COPPER	Φ4	1
041	F301	FUSE	BLX-A 1.5A/250V	1
042	T301	TRANSFORMER	HC-E128	1
001	ME-8970	KARAOKE PCB	80×45×1.6mm	1
002	R3	RESISTANCE	4.7 Ω/0.25W/0.5%	1
003	R1,R2	RESISTANCE	100 Ω/0.25W/1%	2
004	R21	RESISTANCE	1K0.25W/1%	1
005	R12,R13	RESISTANCE	2.2K/0.25W/1%	2
006	R16	RESISTANCE	3.3K/0.25W/1%	1
007	R5	RESISTANCE	5.6K/0.25W/1%	1
008	R6.R9,R10,R20	RESISTANCE	10K/0.25W/1%	4
009	R7,R8,R14,R17	RESISTANCE	15K/0.25W/1%	4
010	R11	RESISTANCE	22K/0.25W/1%	1
011	R4	RESISTANCE	33K/0.25W/1%	1
007	IC1	DRIVER IC	16312	1
008	IC2	INFRARED RECEIVER	REM	1
009	V 13-2	VFD DISPLAY	13*2	2
010	J2	NEILSBED	2.0*5P	1
011	J1	NEILSBED	2.0*6P	2
012	KI-K1	TOUCH SWITCH	6*6*5	1
013	KI-K2	TOUCH SWITCH	6*6*5	1
014	KI-K3	TOUCH SWITCH	6*6*5	1
015	KI-K4	TOUCH SWITCH	6*6*5	1
016	KI-K5	TOUCH SWITCH	6*6*5	1
017	KI-K6	TOUCH SWITCH	6*6*5	1
018	KI-K7	TOUCH SWITCH	6*6*5	1
019	KI-K8	TOUCH SWITCH	6*6*5	1
020	KI-K9	TOUCH SWITCH	6*6*5	1

DAEWOO

IMPORTADO Y DISTRIBUTION POR MEXICO S.A. DE C.V.:

DAEWOO ELECTRONICS CORPORATION DE

ALCE BLANCO #36 FRACC. IND. ALCE BLANCO NAUCALPAN

EDO.DEMEXICO C.P.53370 MEXICO

TEL: [phone]

HECHO EN CHINA
