BL 8X52 HD - Jumelles MINOX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles
Marque	Minox
Modèle	BL 8X52 HD
Grossissement	8x
Diamètre de l'objectif	52 mm
Pupille de sortie	6,5 mm
Distance frontale des pupilles	22 mm
Champ de vision	114 m à 1 000 m (6,5°)
Mise au point minimale	3,5 m
Compensation dioptrique	± 4 dpt
Indice crépusculaire	20,4
Résistance aux intempéries	Résistant aux embruns, étanche jusqu'à 5 m
Température de fonctionnement	-10 °C à +50 °C
Dimensions (H x L x P)	145 x 180 x 65 mm
Poids	950 g
Oculaires	Œillères rabattables pour porteurs de lunettes
Mise au point	Molette centrale et bague de compensation dioptrique
Adaptateur trépied	Oui (adaptateur optionnel, code 69727)
Matériau de l'optique	Verre HD haute définition
Nettoyage	Chiffon optique ou pinceau fin recommandés
Garantie	2 ans légale, extension possible via enregistrement
Fabrication	Allemagne (Made in Germany)

FOIRE AUX QUESTIONS - BL 8X52 HD MINOX

Comment régler les œillères pour les porteurs de lunettes ?

Tournez les œillères vers la droite jusqu'à l'enclenchement pour les abaisser. Les porteurs de lunettes peuvent ainsi observer tout le champ de vision sans restriction.

Comment ajuster l'écart interpupillaire ?

Regardez à travers les deux oculaires et écartez ou rapprochez les tubes jusqu'à obtenir une image circulaire unique.

Comment effectuer la mise au point ?

Fermez l'œil droit et réglez la netteté avec la molette centrale pour l'œil gauche. Puis fermez l'œil gauche et ajustez l'anneau de l'oculaire droit. Ensuite, utilisez la molette centrale pour les autres distances.

Puis-je utiliser un trépied avec ces jumelles ?

Oui, un adaptateur trépied MINOX (code 69727) est disponible en option. Retirez la vis de protection sous la jumelle pour installer l'adaptateur.

Comment nettoyer les lentilles ?

Utilisez un pinceau fin ou un chiffon optique spécial MINOX (code 99605) pour enlever poussières et traces de doigts. Évitez les produits agressifs.

Que faire en cas de défaut de fabrication ?

Pendant la période de garantie de 2 ans, contactez le service après-vente MINOX avec le justificatif d'achat. La réparation ou le remplacement est gratuit selon notre appréciation.

Pourquoi ne pas regarder le soleil avec ces jumelles ?

Regarder directement le soleil peut causer de sérieux dommages aux yeux. Ne jamais pointer les jumelles vers le soleil.

Quelle est la distance minimale de mise au point ?

La mise au point minimale est de 3,5 mètres pour le modèle BL 8X52 HD.

Où trouver le numéro de fabrication ?

Le numéro de fabrication figure sur l'oculaire gauche. Notez-le en cas de perte ou pour le service après-vente.

Les jumelles sont-elles étanches ?

Oui, elles résistent aux embruns et sont étanches jusqu'à 5 mètres de profondeur.

MODE D'EMPLOI BL 8X52 HD MINOX

Les différentes pieces servantes à l'utilisation

1. Oculaire avec oeilleres rabattables
2. Compensation dioptrique
3. Molette centrale
4. Tubes repliables
   5.Objectif
5. Adaptateur de trépied (Vis de protection)

En cas d'endommagement, notre service après-vente se tient à votre disposition à l'adresse suivante:

MINOX GmbH

Walter-Zapp-Str. 4

D-35578 Wetzlar, Allemagne

Tel.: [phone]

E-Mail: [e-mail]

À l'étranger, veuillez contacter un de nos ateliers de service après-vente ou une de nos agencies MINOX. Pour les adresses de nos représentations, veuillez consulter notre site sur Internet: www.minox.com

Einleitung

Introduction

Presentsation

Deutsch

EnChoosingunejumelleMINOXyoupectzpourunproduit qui se distinguue par la qualite supérieure de son optique et par sa mecanique deprecision.CesjumellesMINOXBL-HD ontetevevellopees,fabriqueeset monteesenAllemagne et portentde ce fait le labelde qualiteMadeinGermany.

Cette notice d'utilisation vous aidera à exploiter de façon optimale les multiples performances que recèle cette jumelle.

Nous vous souhaitons beaucoup de plaisir lors de vos observations avec votre nouvelle jumelle MINOX!

Einstellungen Adjustments Réglages

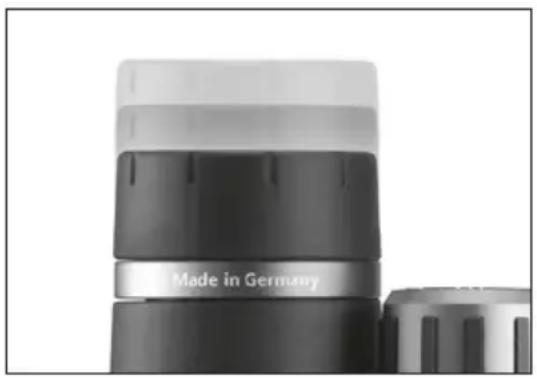

Idéal pour les porteurs de lunettes

Afin que les porteurs de lunettes puissent aussi bénéficier d'un champ de vision optimal, les jumelles MINOX sont équipées d'oeillères régables.

Utilisation des jumelles sans lunettes

L'observateur non-porteur de lunettes tourne les oeillères des deux oculaires vers la gauche (sens inverse des aiguilles d'une montre) jusqu'à leur enclenchement. Cette position assure une distance ajustée entre la jumelle et l'oeil.

Utilisation des jumelles avec lunettes

L'observateur porteur de lunettes replace les oeillères des deux oculaires sur leur position d'origine (réglage au moment de la livraison). Pour ce faire, il tourne les oeillères vers la droite, jusqu'à enchiquetage. Il pourrait ainsi observer tout le champ de vision, sans restrictions, jusqu'àux bords de l'image.

Positionnement de l'ecart interpupillaire

Pour ce réglage, regarder au travers des deux oculaires de sa jumelle puis, écarter ou rapprocher les deux tubes, jusqu'à ce que les deux champs de vision observés ne forment plus qu'une image circulaire, unique.

Scharfstellung

Focusing

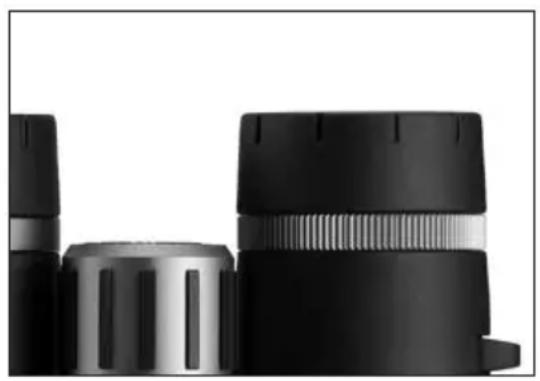

Réglage de la netteté

Pour obtenir une vision optimale, il faut adapter l'optique de la jumelle à la vue personnelle de l'observateur. Pour ce faire, procéder comme suit:

(a) Visualiser tout d'abord un objet fixe dans le lointain. Ensuite, après avoir fermé l'oeil droit, tourner le bouton de commande central jusqu'à obtention d'une image nette de cet objet avec l'oeil gauche.
(b) Visez ensuite le même object puis, après avoir fermé l'eel gauche, tournez l'anneau de réglage de l'oculaire droit jusqu'à obtention d'une mise au point optimale avec votreeel droit.
(c) ÀpRES ces deux réglages, votre jumelle MINOX est optimalement adaptée à la vision individuelle de vos deux yeux.
(d) Pour l'observation d'autres objets situés à différentes distances, il suffit demettre respectivement au point à l'aide du bouton central de commande.

Attention:

Ne jamais regarder en direction du soleil avec une jumelle! Cela pourrait occasionner de sérieux dommages aux yeux.

Anbringung eines Statives
Attaching a tripod
Installation sur un trépied

Pour une observation exemple de tremblements, en particulier lors de l'utilisation de forts grossissements, l'usage d'un trépied est conseillé. On peut installer ce dernier à l'aide de l'adaptateur de trépied MINOX proposé en option (code N° 69727). On l'installe après avoir enlevé la vis de protection (6) située sous la jumelle. Il faut revisser sur la jumelle après utilisation du trépied.

Les souillures risquent de provoquer une diminution dans la luminosité de votre jumelle MINOX. Nous conseillons donc d'éliminer les traces de doigts, la poussière ou autres impropretés de la surface des objectifs et des oculaires à l'aide d'un pinceau fin ou d'un chiffon optique spécial MINOX (Code N° 99605).

A l'oculaire gauche MINOX figure son numero de fabrication. Il est important de noter cette reference: elle peut se reveler utile en cas de perte.

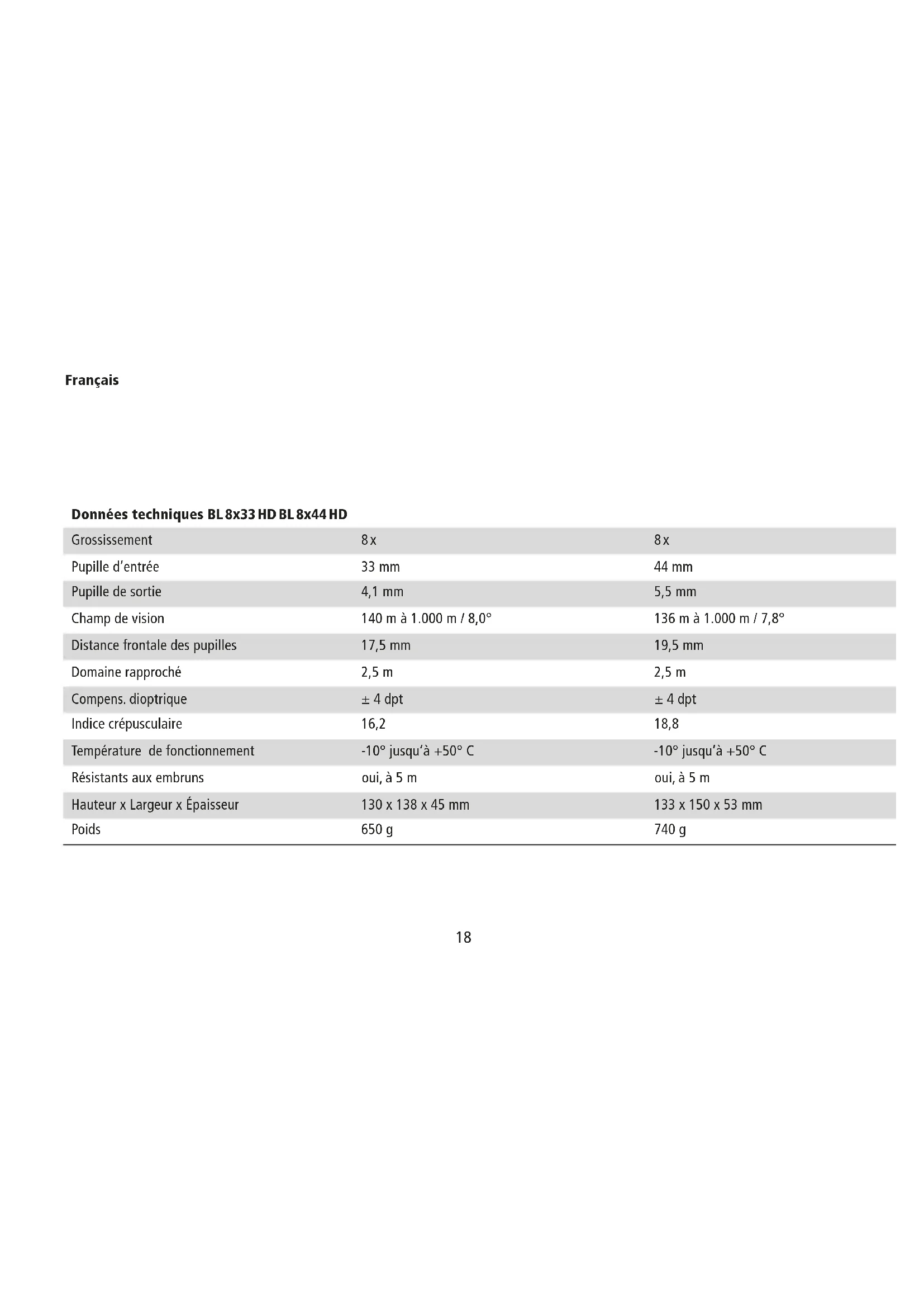

Données techniques BL 8x33 HD BL 8x44 HD

Grossissement	8x	8x
Pupille d'entrée	33 mm	44 mm
Pupille de sortie	4,1 mm	5,5 mm
Champ de vision	140 m à 1.000 m / 8,0°	136 m à 1.000 m / 7,8°
Distance frontale des pupilles	17,5 mm	19,5 mm
Domaine rapproché	2,5 m	2,5 m
Compens. dioptrique	± 4 dpt	± 4 dpt
Indice crépusculaire	16,2	18,8
Température de fonctionnement	-10° jusqu'à +50°C	-10° jusqu'à +50°C
Résistants aux embruns	oui, à 5 m	oui, à 5 m
Hauteur x Largeur x Épaisseur	130 x 138 x 45 mm	133 x 150 x 53 mm
Poids	650 g	740 g

BL 10x44 HD BL 8x52 HD BL 10x52 HD

114 m à 1.000 m / 6,5°	114 m à 1.000 m / 6,5°	114 m à 1.000 m / 6,5°
17,0 mm	22,0 mm	18,0 mm
2,5 m	3,5 m	3,5 m
± 4 dpt	± 4 dpt	± 4 dpt
21,0	20,4	22,8
-10° jusqu'à +50° C	-10° jusqu'à +50° C	-10° jusqu'à +50° C
oui, à 5 m	oui, à 5 m	oui, à 5 m
133 x 150 x 53 mm	145 x 180 x 65 mm	145 x 180 x 65 mm
740 g	950 g	950 g

En achetant cette jumelle MINOX, vous avez acquis un produit qui a eté fabriqué et éprouve suivant des normes de qualité particulièrement séverés.

La garantie legale de 2 ans, en viqueur pour ce produit, est prise en charge par nos soins a compter du jour de la vente par un négociant agreé dans les conditions suivantes:

1) Il sera remEDIé, au cours de la période de garantie, aux réclamations qui se fondentsur des définçés de fabrication, gratuitement et, suivant notre propre appréciation, par le biais d'une remise en état, d'un changement des pieces défectueuses ou d'un échange contre un produit en parfait état et de même type. Les demandes qui dé passeraient ce cadre,quelle que soit leur nature et quel que soit leur motif juridique en rapport avec la presente prestation de garantie, sont exclues.
2) Les droits à la garantie sont supprimés si le défaut en question est imputable à une manipulation incorrecte – l'utilisation d'accessoires étrangers pouvant aussi en faire partie – si une intervention a été effectue par des personnes et des ateliers non autorisés ou si le numéro de fabrication a été rendu méconnaisable.
3) Les droits à la garantie ne peuvent être invoqués que sur presentation d'un justificatif d'achat imprimé émanant d'un négociant autorisé.

4) En cas de recours à la garantie, veuillez faire parvenir le produit MINOX, accompagnée de l'original du justifi catif d'achat imprimé et d'un exposé de la réclamation, au service clients de la MINOX GmbH ou à une succursale régionale.
5) En cas de besoin, la succursale du pays de destination correspondant se tient à la dispos sition des touristes, conformément aux règles qui régissent la prestation de garantie de la MINOX GmbH, sur presentation du justifi catif d'achat imprimé.

Profitez des avantages offerts par l'extension des conditions de la garantie MINOX: Enregistrez des maintainant votre produit MINOX! Pour plus d'informations, merci de consulter www.minox.com/service.

Sous réserve de modifications.

MINOX est une marque déposée par MINOX GmbH, Wetzlar.
