BEDIENUNGSANLEITUNG BL 8X52 HD MINOX

1. Okulare mit drehbaren Augenmuscheln
2. Dioptrien-Ausgleich
3. Zentraler Mitteltrieb
4. Zusammenfaltbare Rohre
5. Objektiv
6. Stativgewinde (Abdeckschraube)

Kundendienst

Customer Service

Service après-vente

Im Schadensfall steht Ihnen unser Kundendienst unter folgender Adresse zur Verfugung:

MINOX GmbH

Walter-Zapp-Str. 4

D-35578 Wetzlar

Tel.: [phone] / 917-0

E-Mail: [e-mail]

Im Ausland wenden Sie sichitte an unsere autorisierten Kundendienstwerkstätten oder an eine unserer MINOX Vertretungen. Die Adressen der Vertretungen finden Sie auf unserer Internetseite www.minox.com

Mit ihrer wohlbüberlegten Kauf haben Sie sich für ein Markenprodukt von hochster optischer und feinmechanischer Prazisionsqualität entschieden. Dieses BL-HD Fernglas wurde in Deutschland entwickelt, konstruiert und montiert undträgt konsequenterweise das Gutesiegel Made in Germany.

Nutzen Sie diese Anleitung, um das Leistungsspektrum Ihr MINOX Fernglases optimal zu nutzen.

Wir wünschen Ihnen mit ihrem neuen MINOX Fernglas viel Freude!

English

Ideal für Brillenträger

Um auch Brillenträgern ein optimales Sehfeld zu ermölich, sind MINOX Ferngläser mit Drehaugenmuscheln ausgestattet.

Benutzung ohne Brille

Beobachter, die keine Brille tragen, drehen an beiden Okularen die Augenmuscheln nach links (gegen den Uhrzeigersinn) bis zum Einrasten hersa. In dieser Position ist der richtige Abstand des Fernglases zum Auge gegeben.

Benutzung mit Brille

Beobachter, die eine Brille tragen, setzen die drehbaren Augenmuscheln an beiden Okularen in der Ursprungsstellung (Lieferzustand), bzw. drehen die Augenmuscheln nach rechts, bis sie spürbar einrasten. So konnen Sie das gesamte Sehfeld ohne störende Beschneidung am Rand überblicken.

Der richtige Augenabstand

Bitte schauen Sie in die Okulare Ihres Fernglases und winkeln Sie die zusammenfaltbaren Rohre so lange an, bis sich aus beiden Sehfeldern ein gemeinsames kreisrundes Bild ergibt.

Um eine optimale Bildschärfe zu erreichen, ist es notwendig, die Optik des Fernglases auf die individuelle Sehleistung ihrer Augen abstommen. Dazu gehen Sieitte wie folgt vor:

(a) Visieren Sie als erstes einweit entferntes, fest stehendes Beobachtungsbodekt an. Bei geschlossenem rechten Auge drehen Sie den zentralen Mitteltrieb so lange, bis das Beobachtungsbodekt für Ihr linkes Auge die optimale Scharfstellung erreicht.
(b) Visieren Sie nun dasselbe Beobachtungsobjekt an und drehen Sie bei geschlossen linken Auge den Einstellung am rechten Okular so lange, bis Sie für das rechte Auge die optimale Scharfstellung erreichen.
(c) Ihr MINOX Fernglas ist nun individuell auf die Sehleistung ihrer Augen abgestimmt.
(d) Für die Beobachtung verschiedene Objekte in entsprechenden Entfernungen werden Sie immer auch die Scharfstellung regulieren müssen. Dafür benutzen Sie jetztitte nur noch denzentralen Mitteltrieb.

Achtung:

Mit einem Fernglas nicht in die Sonne blicken, es konnte zu Augenverletzungen führen.

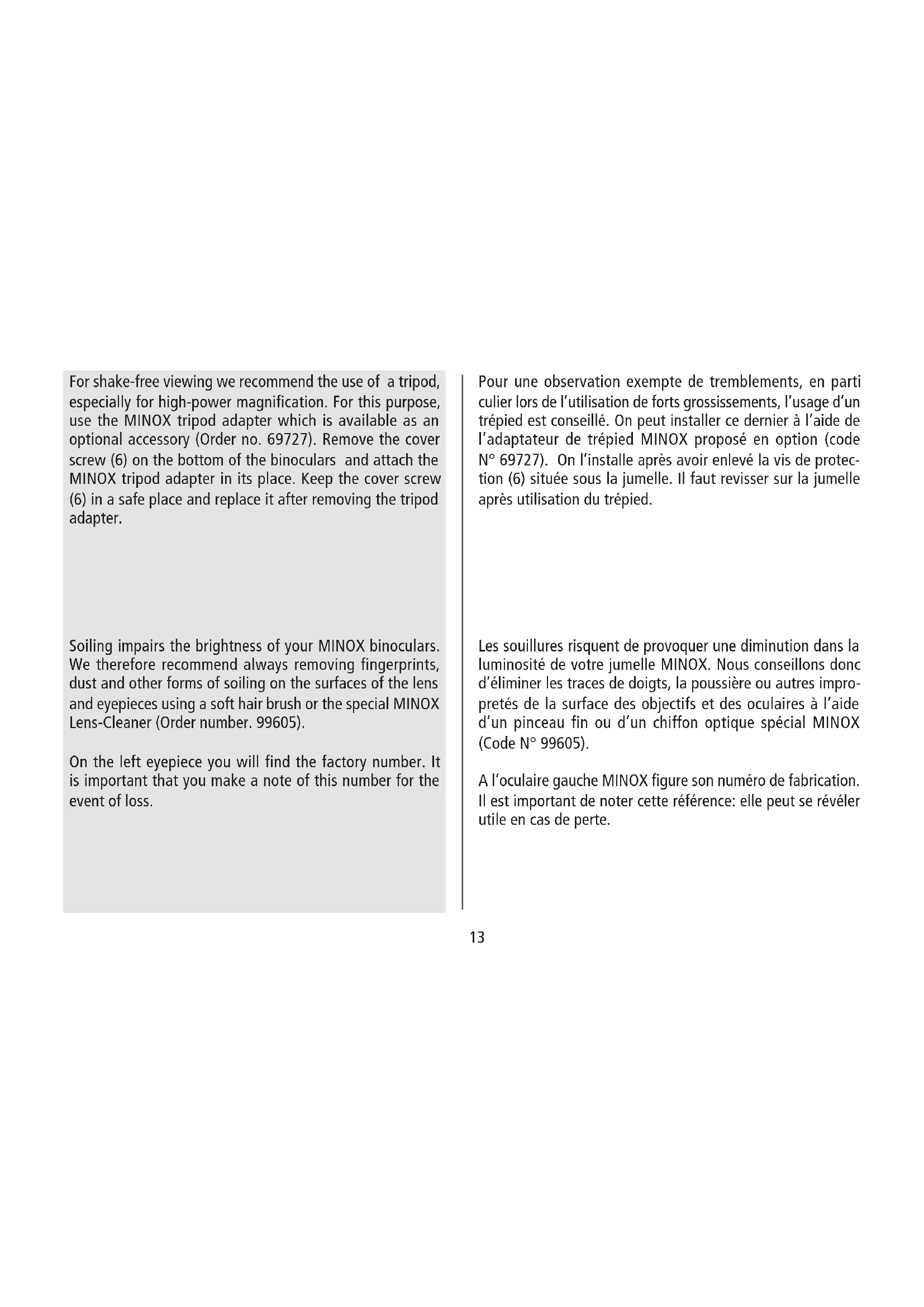

Um eine verwacklungsfreie Beobachtung zu gewährleisten, empfeihlt es sich, gerade bei higheren Vergroßerungen, ein Stativ einzusetzen. Dafür verwenden Sie den im Zubehor optional erhältlichen MINOX Stativadapter (Best.-Nr. 69727). Entfernen Sie auf der Unterseite des Fernglases die Abdecksschraube (6) und bringen Sie dort den MINOX Stativadapter an. Die Abdecksschraube (6) bewahren Sieitte gut auf und bringen diese nach Entflammung des Stativadapters wieder an.

Pflegeitipps Tips on how to care Conseils d'entretien

Verunreinigungen beeinträchtigen die Helligkeit Ihr's MINOX Fernglases. Deshalb empfehlen wir, Fingerabdrücke, Staub und andere Verunreinigungen der Objektiv- und Okularoberflächen mit einem weichen Haarpinsel oder dem speziellen MINOX Optik-Tuch (Best.-Nr. 99605) zu entfernen.

Die Fabrikationsnummer finds Sie am linken Okular. Für den Verlustfall ist es wichtig, dass Sie sich diese Nummeritte notieren.

Technische Daten BL8x33 HD BL 8x44 HD

Vergroßerung	8-fach	8-fach
Eintrittspupille	33 mm	44 mm
Austrittspupille	4,1 mm	5,5 mm
Sehfeld	140 m auf 1.000 m / 8,0°	136 m auf 1.000 m / 7,8°
Pupillenschnittweite	17,5 mm	19,5 mm
Nahbereich	2,5 m	2,5 m
Dioptrien-Ausgleich	± 4 dpt	± 4 dpt
Dämmerungszahl	16,2	18,8
Funktionstemperatur	-10° bis +50°C	-10° bis +50°C
Wasserdicht	ja, bis 5 m	ja, bis 5 m
Höhe x Breite x Tiefe	130 x 138 x 45 mm	133 x 150 x 53 mm
Gewicht ca.	650 g	740 g

BL 10x44 HD BL 8x52 HD BL 10x52 HD

114 m auf 1.000 m / 6,5°	114 m auf 1.000 m / 6,5°	114 m auf 1.000 m / 6,5°
17,0 mm	22,0 mm	18,0 mm
2,5 m	3,5 m	3,5 m
± 4 dpt	± 4 dpt	± 4 dpt
21,0	20,4	22,8
-10° bis +50°C	-10° bis +50°C	-10° bis +50°C
ja, bis 5 m	ja, bis 5 m	ja, bis 5 m
133 x 150 x 53 mm	145 x 180 x 65 mm	145 x 180 x 65 mm
740 g	950 g	950 g

English

Technical data BL 8x33 HD BL 8x44 HD

Gewährleistungsbestimmungen

Mit dem Kauf these MINOX Fernglases haben Sie ein Produkt erworben, das nach besonders strengen Qualitätsrichtlinien hergestellt und geprüft wurde.

Die für diese Produkt geltende gesetzliche Gewährleistung von 2 Jahren wird von uns ab dem Tag des Verkaufs durch einen autorisierten Handler unter folgenden Bedingungen übernommen:

1) In der Gewährleistungszeit werden Beanstandungen, die auf Fabrikationsfehlern berufen, kostenlos und nach eigemem Ermessen durch Instandsetzung, Austausch defekter Teile oder Umtausch in ein gleichartiges einwandfreies Erzeugnis behoben. Weitergehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit dieser Gewährleistung, sind ausgeschlossen.
2) Gewährleistungsansprüche entfallen, wenn der betreffende Mangel auf unsachgemäß Behandlung – wozu auch die Verwendung von Fremdzubehör zahlen kann – zurückzuführen ist, ein Eingriff von nicht autorisierten Personen und Werkstätten durchgeführt oder die Fabrikationsnummer unkenntlich gemacht wurde.
3) Gewährleistungsansprüche können nur bei Vorlage eines maschinengeschriebenen Kaufbelegs eines autorisierten Handlers geltend gemacht werden.

Gewährleistungsbestimmungen

4) Bei Inanspruchnahme der Gewährleistung leiten Sieitte das MINOX Fernglas, zusammen mit dem Original des maschinengeschreibenben Kaufbelegs und einer Schilderung der Beanstandung dem Kundendienst der MINOX GmbH oder einer Landesvertretung zu.
5) Touristen steht im Bedarfsfalle unter Vorlage des maschinengeschriebenen Kauf be legs die Vertretung des jeweiligen Reiselandes gemäß den Regelungen zur Gewährleistung der MINOX GmbH zur Verfügung.

Erweiterter MINOX Garantieservice

Nutzen Sie die Möglichkeit der erweiterten MINOX Produktgarantie und registrierten Sie Ihr MINOX Produkt. Erfahren Sie mehr unter www.minox.com/service.

MINOX GmbH

Walter-Zapp-Str. 4

Änderungen in Konstruktion und Ausführung vorbehalten.

Die Marke MINOX ist eine eingetragene Mark der MINOX GmbH, Wetzlar.
