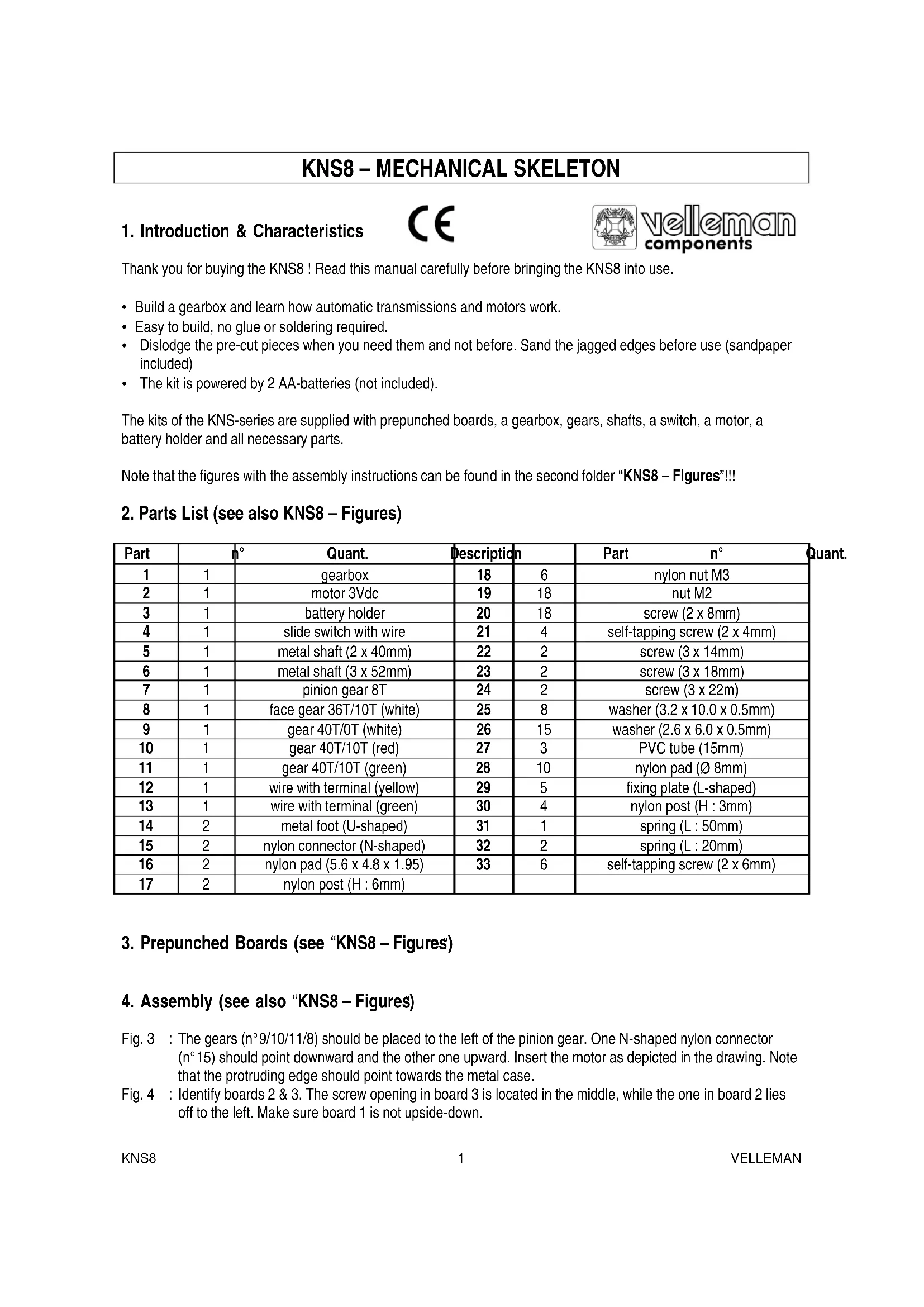

MODE D'EMPLOI KNS8 VELLEMAN

1. Introduction et Caractéristiques

Nous vous remercions de votre achat ! Lisez la notice présente attentivement avant la mise en service du KNS8.

• Assemblez une boîte d'engrenages et familiarisez-vous avec l'opération de transmissions et de moteurs.
• Ne détachez les pièces précoupées qu'au moment où vous en avez besoin. Polissez les arêtes avant d'employer la pièce en question (papier d'émeri inclus)
  • Le kit est piloté par 2 piles AA (non incluses).

Les kits de la série KNS sont livrés avec : éléments précoupés en bois, pignonnerie, tiges, interrupteur, moteur, porte-piles et toutes les pièces nécessaires.

Vous trouverez les figures avec les instructions de montage dans la deuxième partie, c.-à-d. : "KNS8 – Figures"!!!

2. Liste des pièces

Pièce	Quant.	Description	Pièce	Quant.	Description
1	1	boîte d'engrenages		18	6
2	1	moteur 3Vcc		19	18
3	1	porte-piles		20	18
4	1	glissière avec fil		21	4
5	1	axe métallique (2 x 40mm)		22	2
6	1	axe métallique (3 x 52mm)		23	2
7	1	satellite 8T		24	2
8	1	pignon 36T/10T (blanc)		25	8
9	1	pignon 40T/0T (blanc)		26	15
10	1	pignon 40T/10T (rouge)		27	3
11	1	pignon 40T/10T (vert)		28	10
12	1	fil avec connecteur (jaune)		29	5
13	1	fil avec connecteur (vert)		30	4
14	2	pied métallique en "U"		31	1
15	2	connecteur en nylon en "N"		32	2
16	2	canon en nylon (5.6 x 4.8 x 1.95)		33	6
17	2	embout en nylon (H : 6mm)

3. Pièces précoupées (voir "KNS8 – Figures")

4. Montage (voir "KNS8 – Figures")

Fig. 3 : Positionnez les pignons (n°9/10/11/8) à gauche du satellite. Le premier connecteur "N" en nylon (n°15) est dirigé vers le sol et l'autre vers le ciel. Installez le moteur selon la figure. Remarquez que la protubérance doit indiquer le boîtier métallique.

Fig. 4 : Cherchez les panneaux 2 & 3. L'ouverture de montage de panneau n°3 se trouve au milieu, tandis que celle de panneau n°2 se trouve à gauche. Veillez à ce que panneau n°1 ne soit pas sens dessus dessous.
Fig. 5 : Vissez la boîte d'engrenages sur le devant de panneau n°11. Regardez la figure pour localiser l'ouverture de montage.
Fig. 7 : Vissez le porte-piles sur panneau n°11.
Fig. 8 :* = gauche, ** = droite.
Fig. 9 : Evitez de trop serrer les vis des bras comme ceci diminue la souplesse des mouvements.
Fig. 10 : Evitez de trop serrer les vis des jambes ceci diminue la souplesse des mouvements.
Fig. 12 : Le pied en "U" doit être parallèle au sol. Remarque : * = gauche, ** = droite.
Fig. 13 : Fixez le ressort (pièce n°32) à l'endroit et sous l'angle appropriés (voir figure).
Fig. 14 : Fixez les panneaux 21 & 22 au panneau n°1 et montez ensuite panneau n°23.

5. Problèmes et solutions (voir également "KNS8 – Figures")

• Vérifiez si le câblage est correct
- Desserrez les vis des jambes et des bras si le KNS8 ne bouge pas malgré que le moteur soit allumé.
- Pliez les pieds en U légèrement afin d'assouplir les mouvements du KNS8 (voir figure 16).

Remarque : Les spécifications et le contenu de cette notice peuvent être modifiées sans notification préalable.
