Type de produit	Montre-bracelet mécanique à complications
Marque	Audemars Piguet
Modèle	Royal Oak 26347PT.OO.D315CR.01
Calibre	2889 (remontage manuel)
Diamètre du mouvement	29,90 mm
Épaisseur du mouvement	8,07 mm
Fréquence	21'600 alternances/heure (3 Hz)
Rubis	28
Réserve de marche	Environ 72 heures
Nombre de composants	290
Fonctions principales	Affichage heures, minutes, secondes ; Chronographe (compteur 30 minutes, 1/6e de seconde) ; Tourbillon
Mise à l'heure	Couronne en position C (tirée)
Remontage	Couronne en position B (manuelle, tous les deux jours conseillé)
Utilisation du chronographe	Poussoir E : départ/arrêt ; Poussoir F : remise à zéro
Étanchéité	Sur certains modèles Royal Oak, visser la couronne en position A après utilisation
Finitions	Ponts et platine avec finitions manuelles (angles polis, traits tirés dessus, brouillés dessous)
Particularités	Mécanisme chronographe intégré avec roue à colonnes ; bascule d'embrayage exclusive ; saut semi-instantané du compteur minutes
Remarque	Ne pas laisser le chronographe fonctionner en permanence

FOIRE AUX QUESTIONS - Royal Oak 26347PT.OO.D315CR.01 Audemars Piguet

Comment remonter ma montre Royal Oak ?

Tirez la couronne en position B (dévissée si nécessaire) et tournez-la dans le sens des aiguilles d'une montre jusqu'à sentir une résistance. Ne forcez pas après l'armage maximum. Remontez-la complètement tous les deux jours à la même heure.

Comment mettre à l'heure ma montre ?

Tirez la couronne en position C. Faites tourner la couronne dans les deux sens pour régler l'heure. Il est recommandé d'avancer les aiguilles prudemment jusqu'à l'heure désirée.

Comment utiliser le chronographe ?

Appuyez sur le poussoir E pour démarrer le chronométrage. Une deuxième pression sur E arrête le compteur. Appuyez sur le poussoir F pour remettre à zéro. Vous pouvez enchaîner les mesures sans remise à zéro.

Qu'est-ce qu'un tourbillon ?

Le tourbillon est un mécanisme qui compense les écarts de marche dus à la gravitation en faisant tourner l'organe régulateur (balancier, ancre, roue d'échappement) sur lui-même une fois par minute. Cela améliore la précision.

Quelle est la réserve de marche de la montre ?

La réserve de marche minimale est d'environ 72 heures avec un remontage manuel complet.

Combien de rubis le mouvement contient-il ?

Le mouvement contient 28 rubis.

Quel calibre équipe cette montre Royal Oak ?

Cette montre est équipée du calibre 2889, un mouvement chronographe mécanique à remontage manuel avec tourbillon.

Puis-je laisser le chronographe fonctionner en continu ?

Il est déconseillé de laisser le chronographe fonctionner en permanence pour préserver le mouvement. Utilisez-le uniquement lorsque nécessaire.

Comment assurer l'étanchéité de ma montre ?

Sur certains modèles Royal Oak, après utilisation, revissez soigneusement la couronne en position A pour garantir l'étanchéité. Assurez-vous que la couronne est bien serrée.

Que faire si la couronne tourne dans le vide ?

Si la couronne tourne dans le vide, cela signifie que le mécanisme de limitation de couple est actif. Arrêtez de tourner pour ne pas endommager le mouvement. Si le problème persiste, contactez un service après-vente Audemars Piguet.

MODE D'EMPLOI Royal Oak 26347PT.OO.D315CR.01 Audemars Piguet

Instructions for use Mode d'emploi

TOURBILLON AND CHRONOGRAPH

AP ADEMARS PIGUET Le maitre de l'horologie depuis 1875

TOREIONAD CHRONOGRAPH

Calibre 2889

Hand-wound

Francais p.5

English p 25

Deutsch S.47

Italiano pag. 69

Espanol p 91

Pycckn ctp

.113

日本語 135一

简体中文 第157页

繁體中文 第179頁

Le sommaire devoitre mode d'emploi est interactif (voir page ci-contre).

Pour acceder directement à la rubrique voulue, cliquez uniquement sur le titre ou le sous-titre correspondant.

Pour revenir au sommeur principal, cliquez sur l'index vertical blanc (Francais).

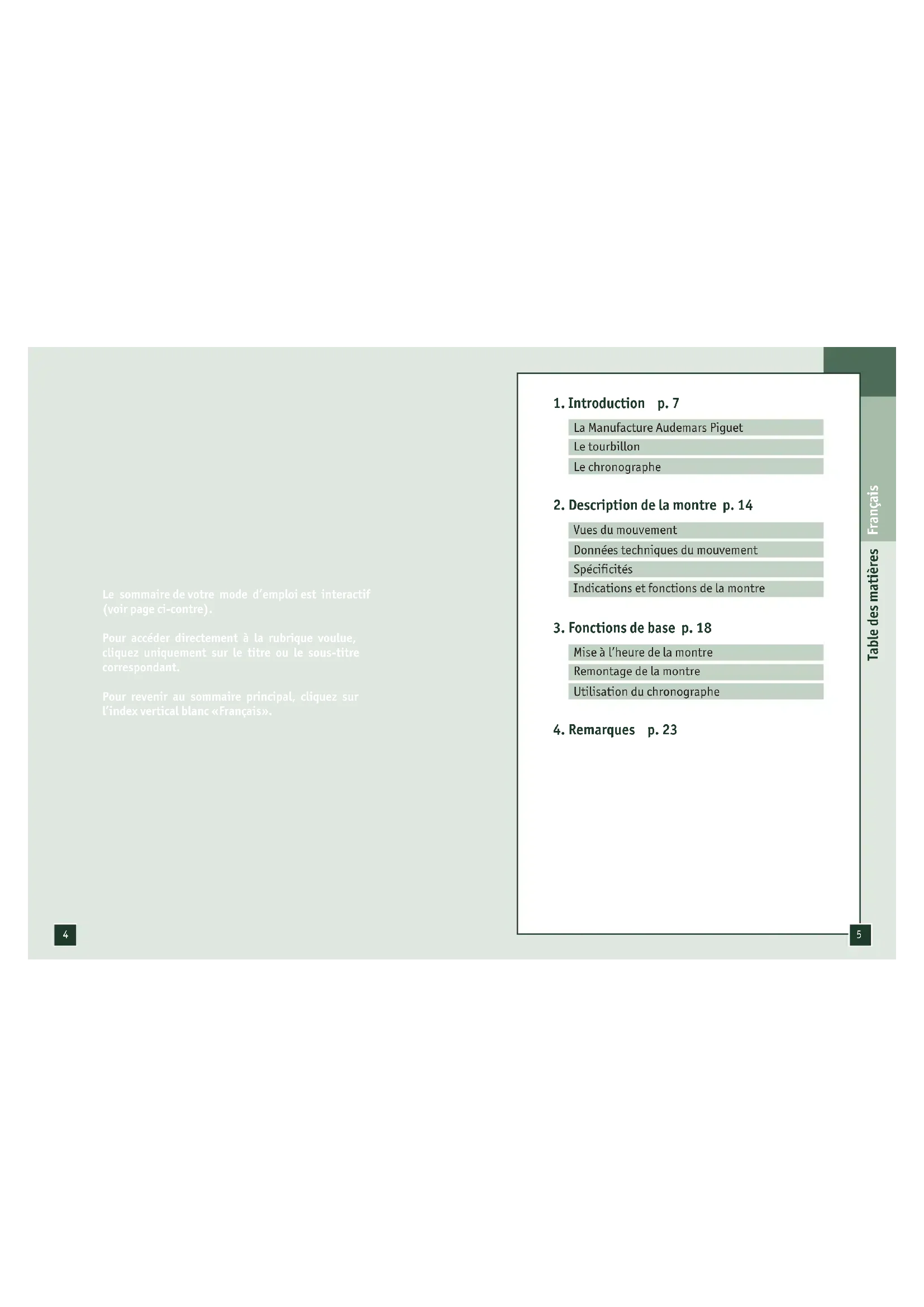

1. Introduction p. 7

La Manufacture Audemars Piguet

Le tourbillon

Le chronographe

2.Description de la montre p.14

Vues du mouvement

Données techniques du mouvement

Spcificités

Indications et fonctions de la montre

3. Fonctions de base p. 18

Mise à l'heure de la montre

Remontage de la montre

Utilisation du chronographe

4.Remarques p.23

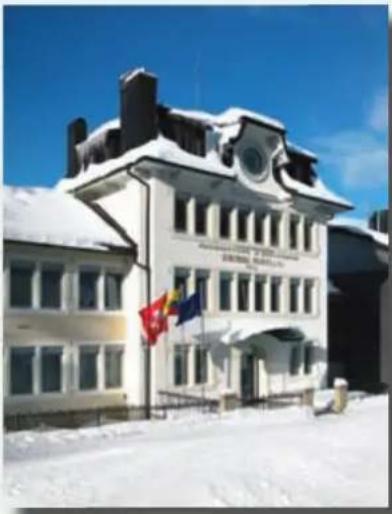

La Manufacture Audemars Piguet

La vallee de Joux, berceau del'art horloger

L'ou cœur du Jura Suisse, à 50 kilométres environ au nord de Genève, se trouve une région qui a su gardé charme naturel jusqu'à aujourd'hui: la vallee de x. Vers le milieu du 18 e siècle, le climat rigoureux de région montagneuse et l'épuisement des sols ont été les agriculteurs qui y'était installés à rechercher autres domains d'activité. Un grand savoir-faire quels, une créativité intacte et une exceptionnelle machité orienterent naturellement les habitants de collée, les Combiers, vers l'horlogerie.

Gracé à leur haute qualité, les mouvements fabriqués acquirent une grande popularite auprès des entreprises genevoises qui les transformaient et les livraient en montres completes.

Dés 1740, l'horlogerie put se développper comme activité independante dans la vallee de Joux. Dés lors, cette région se transforma, comme le déscrit une chronique de 1881, « en un pays de cocagne, dans lequel la pauvreté a rapidement disparu »

Deux noms pour une grande aventure

In 1875, deux jeunes hommes passions de Haute Horlogerie, Jules-Louis Audemars et Edward-

Auguste Piguet, décident d'unir leurs compétences afin de reconvoir et de produit à la vallee de Joux, berceau de la Haute Horlogerie, des montres à complications. Détémination, imagination et discipline leur apportert rapidement le succès. Vers 1885, ils installent une succursale à Genève et, en 1889, nouvent de nouvelles relations commerciales à l'Exposition universelle de Paris, où ils seront des montres de poche compliquées. Au fil des années, la Manufacture Audemars Piguet seveloppe. Ses créations jalonnent l'histoire de la Haute Horlogerie comme, en 1892, la première montre-bracelet répétition à minutes ou, en 1915, le plus petit mouvement répétition à cinq minutes jamais réalisé.

A partir de 1918, les fils des fondateurs poursuivient le travail entreprises par leurs pères. Ils affinent leurs connaissances dans la fabrication de montres-bracelets pour hommes et dames et conçoivent de nouveaux mouvements

sophistiques et ultra-plats. Ainsi, à force de perseverance et d'initiatives, et après avoir été frappés de plein fouet par l'effondrement de Wall Street en 1929, ses dirigeants reliant le creation de montres dites squelettes, puis

entrepreneurnla production de chronographes.Mais ce nouvel elan est brutalement interrompu par la Seconde Guerre mondiale.Au sortir du conflit, une reorganisation s'impose.La Manufacture privillegie la creation

de pieces haut de gamme, tout en poursuivant sa tradition d'innovation. Une strategie qui va se révêler fructueuse, d'autant qu'elle s'accompagné d'une formidable audace créative.

Forte d'un succès désormais international, Audemars Piguet poursuit son travail de création, lançant notamment en 1972 la Royal Oak, première montre sportive haut de gamme en acier, dont le succès est immédiat, puis, en 1986, la première montre-bracelet ultra-plate tourbillon à remontage automatique. Depuis, le souffle créatif de la Manufacture ne tarit pas, offrant des garde-temps à l'esthétique ou originale dotés de mouvements exceptionnels. C'est ainsi qu'elle remet au goût du jour les montres à complications à la fin des années quatre-vingt, et lance en 1999 son extraordinaire collection Tradition d'Excellence. Autant de manifes

tations d'un esprit audacieux ancre dans la tradition. Autant de promesses pour l'avir.

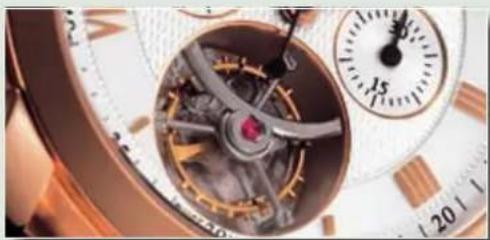

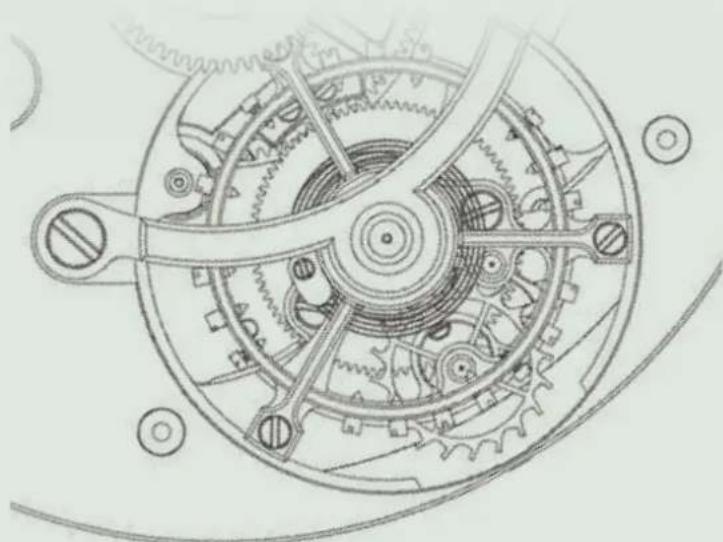

Le tourbillon

Dés la seconde moitié du 18° ciècle, les horlogers les plus remarquables s'attachent à l'amélioration de la précision de chronométrage. La volonté de parvenir à un réglage identique du garde-temps dans toutes les positions est un défi majeur. Soumis à l'attraction terrestre, l'organe régulateur (balancier/spiral) placé dans une position verticale est négativement influencé par les plus infimes différences d'équilibre, entrainant ainsi des écarts de marche de la montre.

En 1801, l'horloger Abraham-Louis Breguet imagine un système de régulateur à tourbillon qui équilibre les écarts de marche dans toutes les positions.

Le principe de fonctionnement est resté globalement le même jusqu'à aujourd'hui: les organes de l'échévement (roue, ancre et balancier) ne sont pas montés de manière fixe dans le mouvement, mais sont portés par une cage mobile. Cette cage, en effetuant un tour sur elle-même par minute avec les organes de l'échévement, permet à l'ensemble des composants de changer continuèlement de position, compensant ainsi les écarts de marche dus aux effets de la gravitation.

Cent quatre-vingt cinq années plus tard, en 1986, Audemars Piguet réussit pour la première fois à monter ce système dans une montre-bracelet de série avec un mouvement mécanique automatique extra-plat. Depuis lors, la Manufacture du Brassus a multiplie les exploits en représentant de nombreuses versions de tourbillons associées à toutes les complications horlogères.

Elle demeure aujourd'hui l'une des rares manufac-tures à maitriser tous les secrets de cette complication, avec plus de 25 mouvements différents dotés d'un tourbillon.

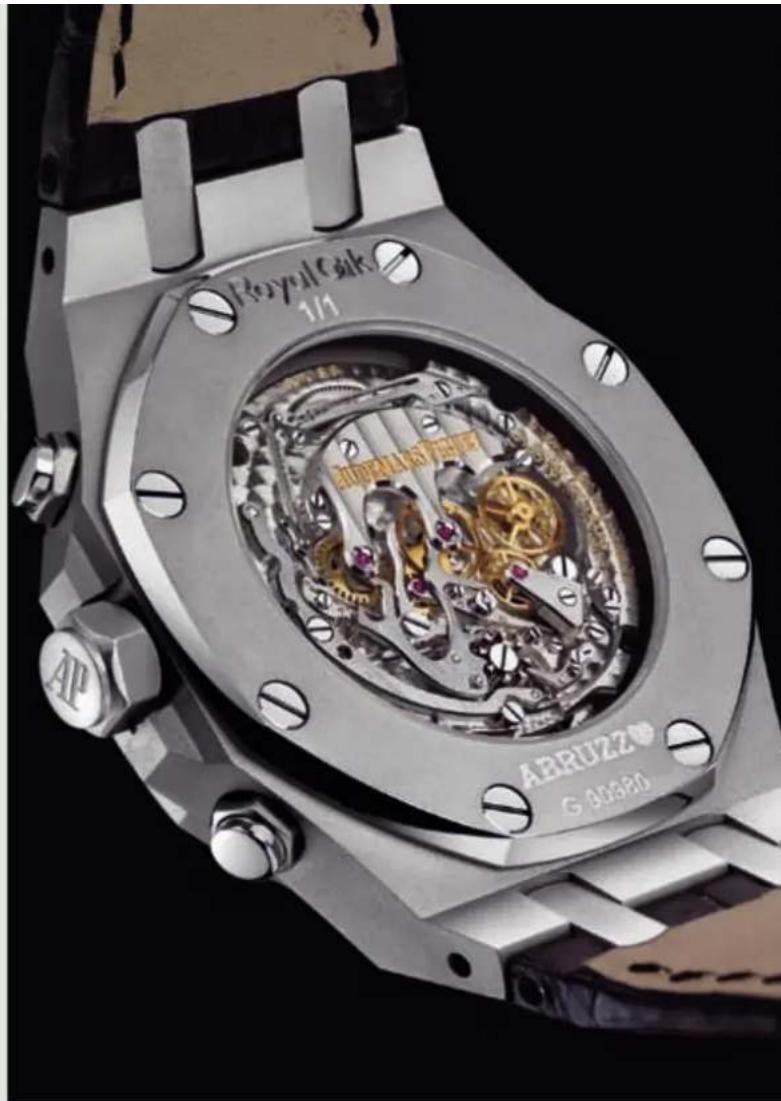

Le chronographe

Circonstances et événements nous amènent régulier-emment à devoir mesurer le temps séparant deux actes. Le chronographé est de ce fait un instrument indispensable. Son invention est l'oeuvre d'un horloger de la vallee de Joux, Henri-Fereol Piguet, qui a imaginé et réalisé, en 1845, ce système.

Depuis sa fondation en 1875, Audemars Piguet développè et fabrique les chronographes les plus compliqués et les plus performants du monde. Si le tourbillon et le chronographé s'inscrivent parfaitement dans cette philosophie plus que centenaire, le mouvement se singularise par un mécanisme de chronographé exclusif, issu des développements les plus récents de la Manufacture du Brassus en termes de fiabilité et de précision.

Ce mecanisme de chronographe presente un nouveau principe de bascule d'embrayage extrémementperformant. Elle permet un double réglage des engrenages, gage de précision accrue. Cette innovation exclusive à Audemars Piquet évite en outre un saut d'iguille du chronographe lors de la fonction de départ.

Par ailleurs, le compteur des minutes (30 minutes) est equiped'un dispositif pratique qui permet un saut semi-instantané de l'iguille des minutes du chronographe dans un intervalle d'environ une demi-seconde. L'avantage de ce système reside dans la lecture facilitée de la mesure des temps lors que le passage d'une minute à l'autre s'effectue rapidement et donne une indication claire du nombre de minutes écoulées.

Vues du mouvement

Calibre 2889

Côté pont

Côté cadran

Données techniques du mouvement

Epaissur totale : 8,07 mm

Diametre total:29,90 mm

Fréquence: 21'600 alternances/heure (3 Hz)

Nombre de rubis : 28

Réserve de marche minimum : env. 72 heures

Remontage manuel

Balancier a vis à inertie variable

Nombre de composants : 290

SPECIALITES

Mouvement chronographe intégré

Mécanisme de chronographe avec roue à colonnes

Compteur à 30 minutes

Finitions manuelles des Ponts et platine

Finitions manuelles des pieces découpees (angles polis, traits tirés dessus et brouillés dessous)

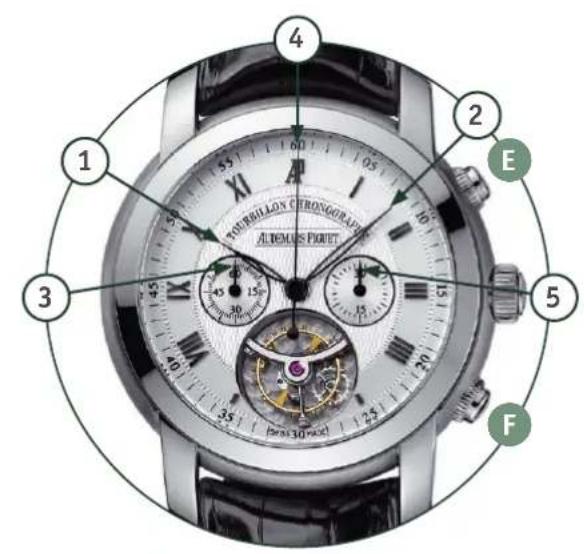

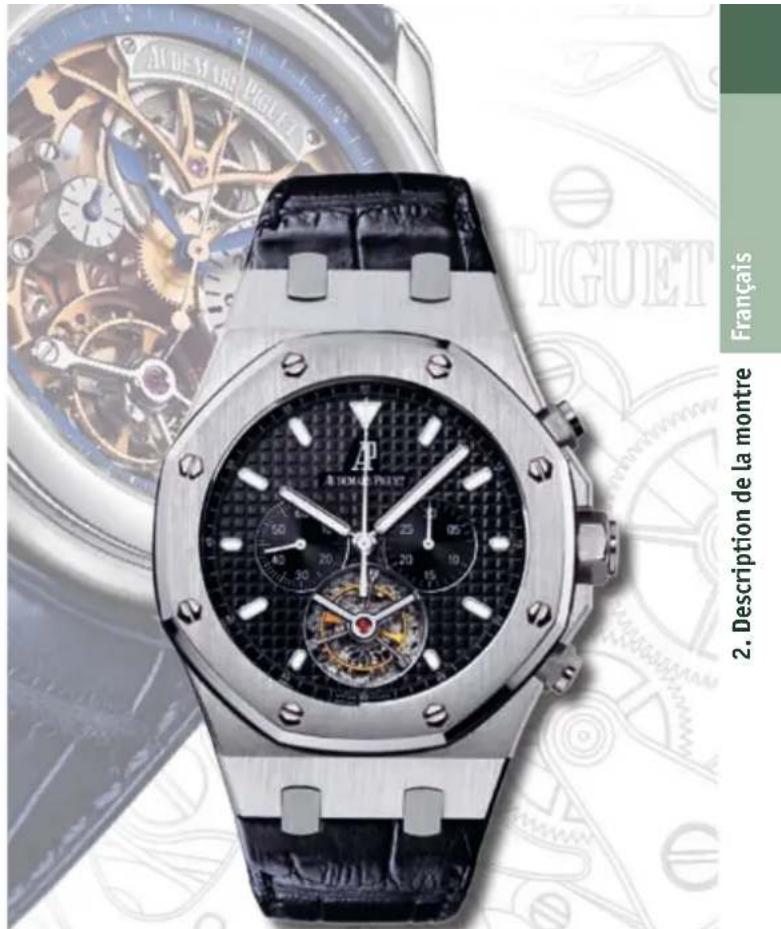

Indications et fonctions de la montre

(voir la figure à l'intérieur de la couverture)

En mode chronographe, votre montre peut mesurer des temps au 1/6 de seconde après et jusqu'à 30 minutes.

Aiguille des heures
Aiguille des minutes
Aiguille des secondes
Aiguille du compteur des secondes du chronographe
Aiguille du compteur des minutes (jusqu'à 30 min.)
Pousoir de la fonction chronographe 1re pression : depart 2e pression: arrêt
F Pouvoir pour La remise a zéro

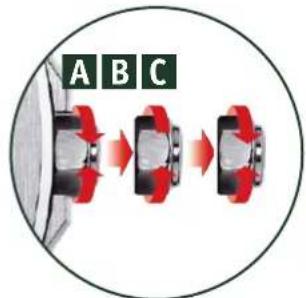

Votre montre est equipede d'une couronne a deux ou trois positions:

A Couronne en position visée (uniquement sur certains modèles Royal Oak)
B Couronne en position de remontage manuel
C Couronne en position de mise à l'heure

Attention: sur certains modèles Royal Oak, dévisser la couronne pour acceder aux différentes positions de réglage. ÀpRESutilisation,elle doit être revisée soignement en position A pour garantir l'étanchéité.

Mise à l'heure de la montre

Sur certains modèles Royal Oak, il est imperatif de dévisser la couronne avant utilisation.

Tirez la couronne en position C. La mise a l'heure peut alors s'effectuer sans risque dans les deux sens. Il est recommendé de regler l'heure précisé en'avantant les aiguilles prudemment jusqu'à l'heure désirée.

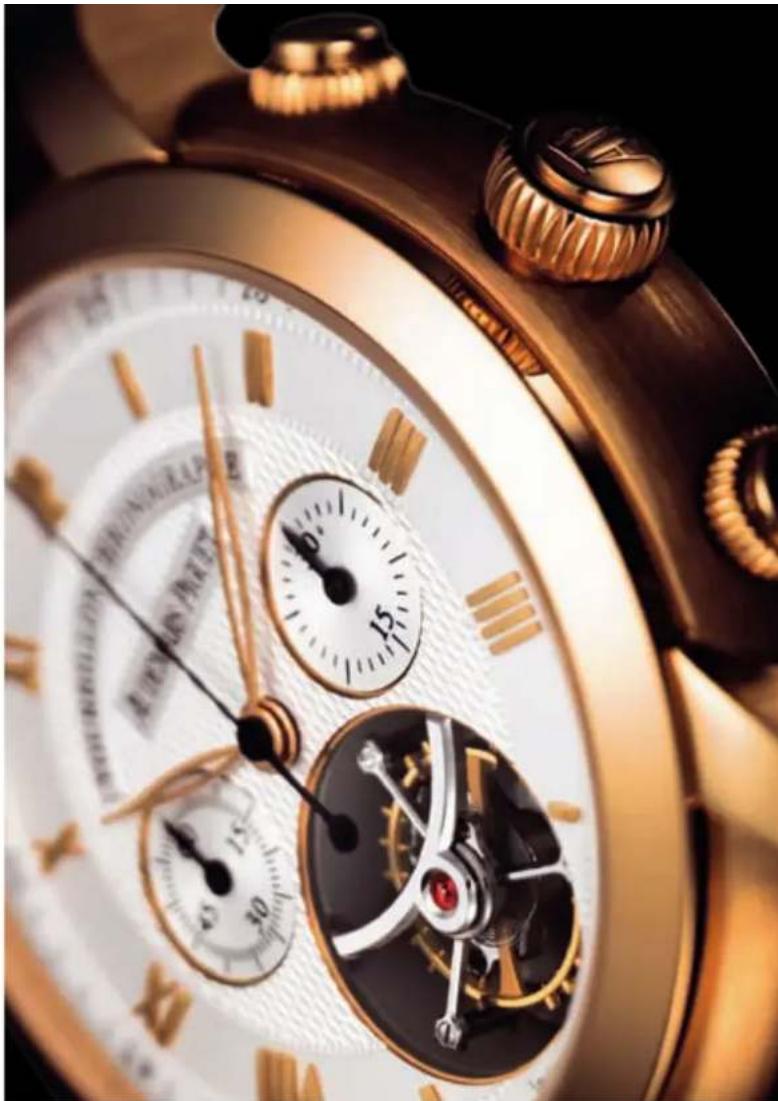

Remontage du mouvement

Sur certains modèles Royal Oak, il est imperatif de dévisser la couronne avant utilisation. Une fois dévisée, la couronne se met automatiquement en position B.

Votre montre est equipede d'un mouvement mecanique a remontage manuel.

Nous vous conseillons de remonter complètementVote montre tous les deux jours à la meme heures (couronne en position B), sans forcer lorsque l'armage maximum est atteint. Certains modeles sont Equipes d'une couronne a limiteur de couple :elle-ci tourne dans le vide lorsque I'on force trop.

Sur certains modès Royal Oak, revisser ensuite soigneusement la couronne en position A afin de garantir l'étanchéité.

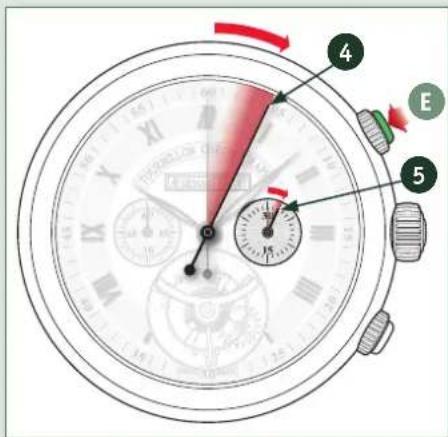

Utilisation du chronoprophe

Départ:

Appuyer sur le pouvoir

Arret:

Appuyer une nouvelle fois sur le pousoir E

La lecture de la durée de l'évenement chronométré s'effectue grâce à :

• l'aiguille du compteur des minutes 5
• l'aiguille du compteur des secondes 4

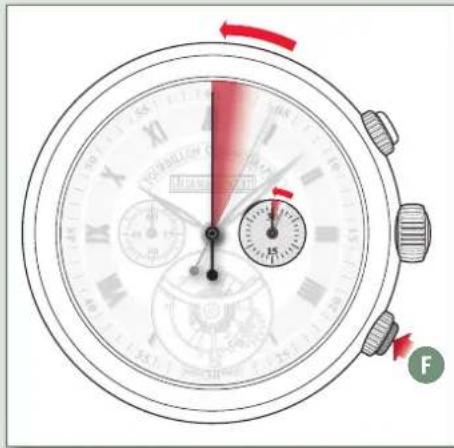

Remise a zero:

Appuyer sur le pouvoir F

Continuation d'un chronométrage :

Après le premier arrêt, le chronopaghe peut être remis en marche et stoppe à volonte sans nécessairement être remis à zéro, ce qui permet de totaliser le premier chronométrage au second et ainsi de suite. Pendant toutes ces opérations, la montre continue de fonctionner normalement.

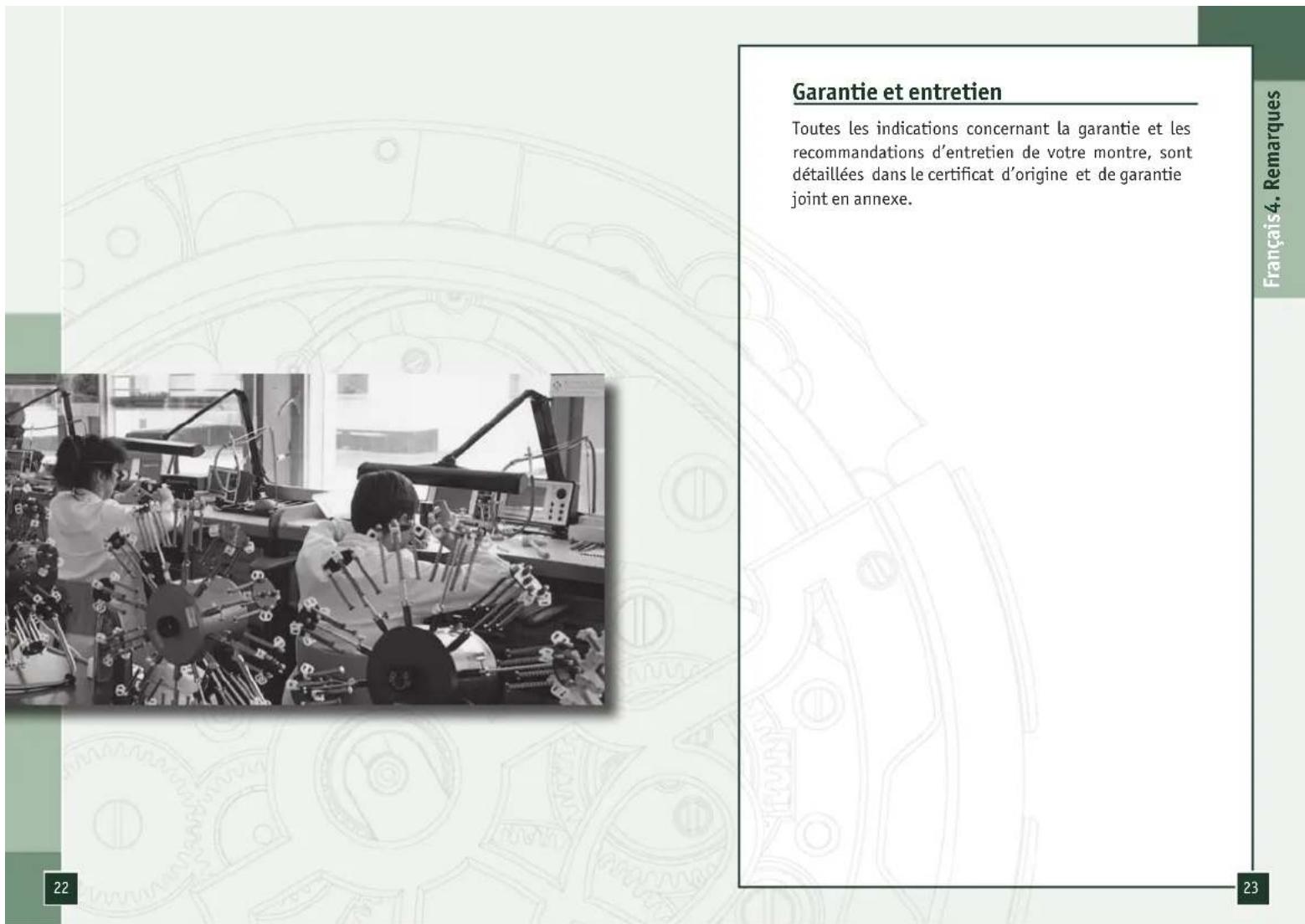

Remarque importante

Votre chronographe peut etre utilise aussi souvent que vous le souhaitez. Il est cependant recommandede ne pas le laisser fonctionner en permanence.
