Type de produit	Montre-bracelet
Marque	Audemars Piguet
Modèle	Royal Oak 26574ST.OO.1220ST.02
Calibre	5134
Mouvement	Automatique à remontage automatique bidirectionnel
Diamètre du mouvement	29,00 mm
Épaisseur du mouvement	4,31 mm
Réserve de marche	40 heures minimum
Fréquence du balancier	2,75 Hz (19'800 alternances/heure)
Nombre de pierres	38
Fonctions	Heures, minutes, date, jour, mois, année bissextile, phase de lune, semaine
Quantième perpétuel	Oui (correction manuelle tous les 100 ans, sauf années divisibles par 400)
Phase de lune	Astronomique, correction tous les 125 ans et 317 jours
Étanchéité	Couronne vissée (position A)
Matériau du boîtier	Acier inoxydable
Verre	Saphir
Bracelet	Acier inoxydable
Outil de correction	Fourni avec la montre
Écrin rotatif	Inclus pour remontage continu
Garantie	Certificat d'origine et de garantie

FOIRE AUX QUESTIONS - Royal Oak 26574ST.OO.1220ST.02 Audemars Piguet

Comment remonter la montre Royal Oak ?

Pour remonter la montre, dévissez la couronne en position B (remontage manuel) et effectuez au moins 30 tours de couronne. Le remontage automatique se fera ensuite par les mouvements du poignet.

Comment régler la date et le quantième perpétuel ?

Réglez d'abord l'heure à midi (12h) pour éviter d'endommager le mécanisme. Utilisez ensuite l'outil de correction fourni pour ajuster la date, le jour, le mois et l'année bissextile dans l'ordre spécifié dans la notice. Évitez de corriger entre 14h et 3h.

Que faire si la montre s'arrête après plusieurs jours sans être portée ?

Si la montre s'arrête, remontez-la manuellement avec 30 tours de couronne. Si l'arrêt est supérieur à 3 jours, vous devrez reprogrammer le quantième perpétuel en suivant la procédure de correction pour arrêt prolongé décrite dans le manuel.

Comment utiliser les correcteurs de la montre ?

Les correcteurs sont situés à différents endroits du boîtier : correcteur de quantième à 10h (corrige date, jour, semaine, mois), correcteur de phase de lune à 7h30, correcteur de mois et année bissextile à 2h, correcteur de jour à 8h30, et correcteur de semaine à 4h. Utilisez uniquement l'outil fourni en poussant doucement.

Quelle est la réserve de marche de la montre ?

La réserve de marche minimale garantie est de 40 heures. Elle peut varier en fonction de l'activité du porteur et du degré de remontage initial.

Comment régler la phase de lune ?

Affichez d'abord le disque de pleine lune (lune totalement visible). Déterminez la date de la dernière pleine lune, puis actionnez le correcteur D (à 7h30) deux fois par jour de décalage. Consultez le tableau des phases de lune fourni.

Que signifie le cycle bissextile et comment le régler ?

Le cycle bissextile indique les années bissextiles (divisibles par 4, sauf années séculaires non divisibles par 400). Utilisez le correcteur E à 2h pour ajuster l'année bissextile. La montre est programmée jusqu'en 2100.

Comment entretenir la montre Audemars Piguet Royal Oak ?

Nettoyez la montre avec un chiffon doux et sec. Évitez l'eau, les chocs et les champs magnétiques. Faites réviser la montre tous les 3 à 5 ans par un centre de service agréé Audemars Piguet.

Que faire en cas de choc ou d'humidité ?

En cas de choc, vérifiez que la montre fonctionne correctement et consultez un service agréé si nécessaire. En cas d'humidité, dévissez la couronne et séchez-la immédiatement. Si l'humidité pénètre, faites-la réviser rapidement.

Où trouver le service après-vente pour ma montre Royal Oak ?

Audemars Piguet dispose d'un réseau de services agréés dans le monde entier. Consultez le site officiel ou contactez votre revendeur pour trouver le centre le plus proche.

MODE D'EMPLOI Royal Oak 26574ST.OO.1220ST.02 Audemars Piguet

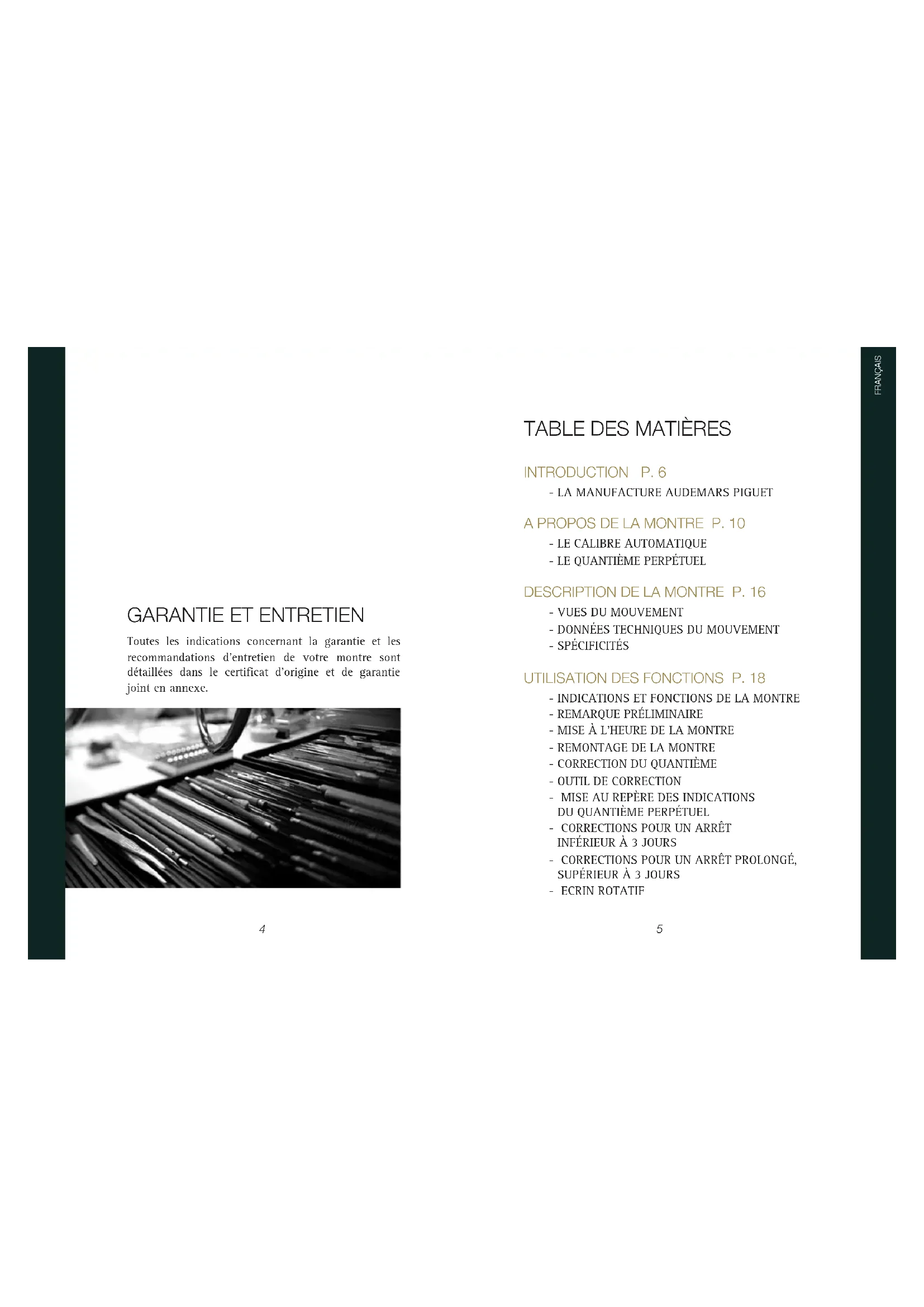

Toutes les indications concernant la garantie et les recommendations d'entretien de votre montre sont détaillées dans le certificat d'origine et de garantie joint en annexe.

TABLE DES MATIÈRES

INTRODUCTION P.6

• LA MANUFACTURE AUDEMARS FIGUET

A PROPOS DE LA MONTRE P.10

-LE CALIBRE AUTOMATIQUE
-LE QUANTIÈME PERPÉTUEL

DESCRIPTION DE LA MONTRE P.16

-VUES DU MOUVEMENT
DONNÉES TECHNIQUES DU MOUVEMENT
- SPÉCIFICITÉS

UTILISATION DES FONCTIONS P.18

INDICATIONS ET FONCTIONS DE LA MONTRE
- REMARQUE PRELIMINAIRE
- MISE A L'HEURE DE LA MONTRE
- REMONTAGE DE LA MONTRE
- CORRECTION DU QUANTIÈME
-OUTIL DE CORRECTION
- MISE AU REPÉRÉ DES INDICATIONS
DU QUANTIÈME PERPÉTUEL
CORRECTIONS POUR UN ARRET INFÉRIEUR À 3 JOURS
CORRECTIONS POUR UN ARRET PROLONGE, SUPERIEUR A 3 JOURS
- ECRIN ROTATIF

Introduction

LA MANUFACTURE AUDEMARS FIGUET

La VaLLee de Joux, Berceau de L'art HorLoGer

Au cœur du Jura Suisse, à 50 kilométres environ au nord de Genève, se trouve une région qui a su garder son charme naturel jusqu'à aujourd'hui: la vallee de Joux. Vers le milieu du 18^ siècle, le climat rigoureux de cette région montagneuse et l'epuisement des sols ont incité les agriculteurs qui y étaient installés à rechercher d'autres domains d'activité. Un grand savoir-faire manuel, une créativité intacte et une exceptionnelle pugnacité orientérent naturellement les habitants de la Vallee, les Combiers, vers l'horlogerie.

Gracé à leur haute qualité, les mouvements fabriqués acquièrunt une grande popularité auprès des entreprises genevoises qui les transformaient et les livraient en montres complètes.

Dés 1740, l'horlogerie put se développer comme activité independante dans la vallee de Joux. Dés lors, cette région se transforma, comme le déscrit une chronique de 1881, « en un pays de cocagne, dans lequel la pauvreté a rapidement disparu »

deux noms pour une Grande aVenture

En 1875, deux jeunes hommes passions de Haute Horlogerie, Jules Louis Audemars et Edward Auguste Piguet, décident d'unir leurs compétences afin de concevoir et de produit à la vallee de Joux, berceau de la Haute Horlogerie, des montres à complications. Determination, imagination et discipline leur apportent rapidement le succès. Vers 1885, ils installent une succursale à Genève et, en 1889, nouvent de nouvelles relations commerciales à l'Exposition universelle de Paris, où ils presentent des montres de poche compliquées. Au fil des années, la Manufacture Audemars Piguet seveloppe. Ses créations jalonnent l'histoire de la Haute Horlogerie comme, en 1892, la première montre-bracelet répétition à minutes ou, en 1921, le plus petit mouvement répétition à cinq minutes jamais réalisé.

A partir de 1918, les fils des fondateurs poursuivient le travail entreprises par leurs péres. Ils affinent leurs connaissances dans la fabrication de montres-bracelets

pour hommes et dames et conçoivent de nouveaux mouvements sophistiques et extra-plates. Ainsi, à force de perseverance et d'initiatives, et après avoir etrappe des plein fouet par l'effondrement de Wall Street en 1929, scs dirigeants relatant la

creation de montres dites squelettes, puis entreprennant la production de chronographies. Mais ce nouvel elan est brutalement interrompu par la Seconde Guerre mondiale. Au sortir du conflit, une reorganisation s'impose. La Manufacture privilégie la création de pieces haut de gamme, tout en poursuivant sa tradition d'innovation. Une strategie qui va se révêler fructueuse, d'autant qu'elle s'accompagne d'une formidable audace créative.

Fort d'un succès désormais international, Audemars Piguet poursuit son travail de création, lancant notamment en 1972 la Royal Oak, première montre sportive haut de gamme en acier, dont le succès est immédiat, puis, en 1986, la première montre-bracelet extra-plate tourbillon à remontage automatique. Dcpuis, le souffle créé de la Manufacture ne tarit pas, offrant des garde-temps à l'esthetique originale dotés de mouvements exceptionnels. C'est ainsi qu'elle remet au goût du jour les montres à complications à la fin des années quatre-vingt, et lance en 1999 son extraordinaire collection Tradition d'Excellence. Autant de manifestations d'un esprit audacieux ancre dans la tradition. Autant de promesses pour l'avoir.

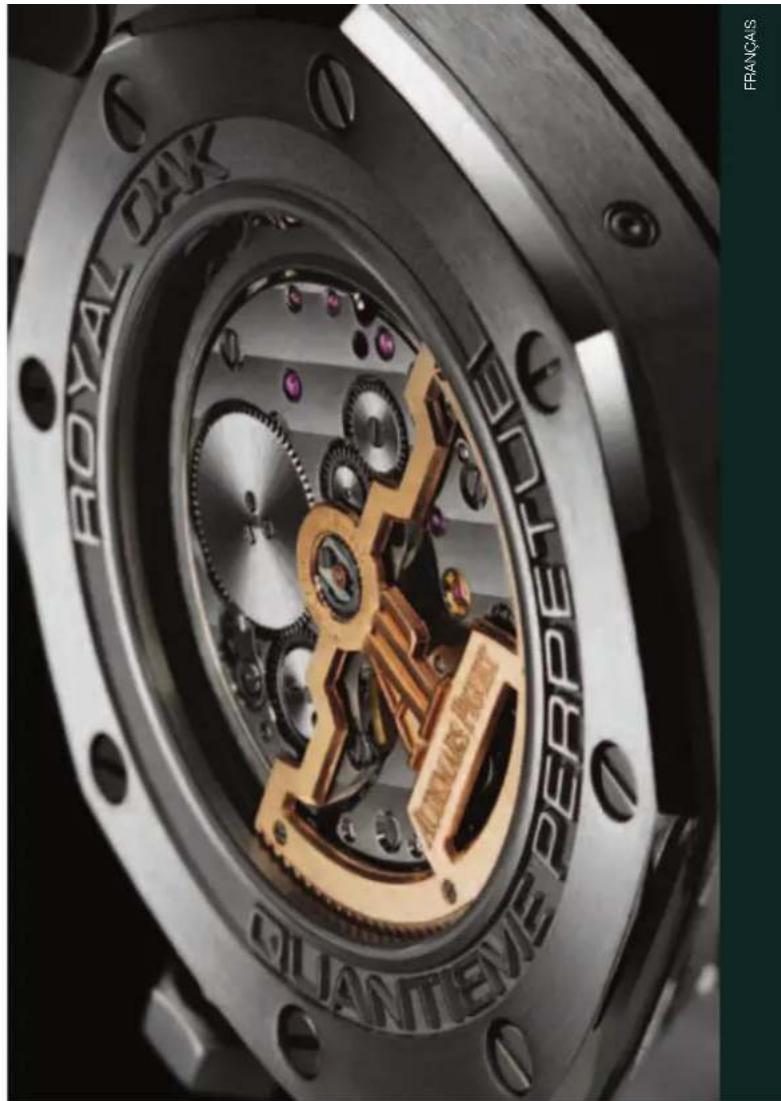

A propos de la montre LE CALIBRE AUTOMATIQUE

Dans une montre automatique, ce sont Les mouVements du poiGnet qui produit L'enerGie nécessaire pour entretenir son Fonctionnement.

L'énergie cinétique est fournie par une masse oscillante à segment en or 22 carats roulant sur 4 galets en rubis et est transmise au ressort de barillet par l'intermédiaire d'un rouage. Le ressort s'enroule progressivement autour de l'arbre de barillet et accumule ainsi cette énergie. Elle est ensuite distribuée régulièrement au mouvement de la montre.

La réserve de marche maximum sera atteinte dans un temps variant de quelques heures à plusieurs jours selon le tempérament et l'activité du porteur.

Pour éviter une surtension, le ressort de barillet est débrayé au moment propice par un ingénieux système.

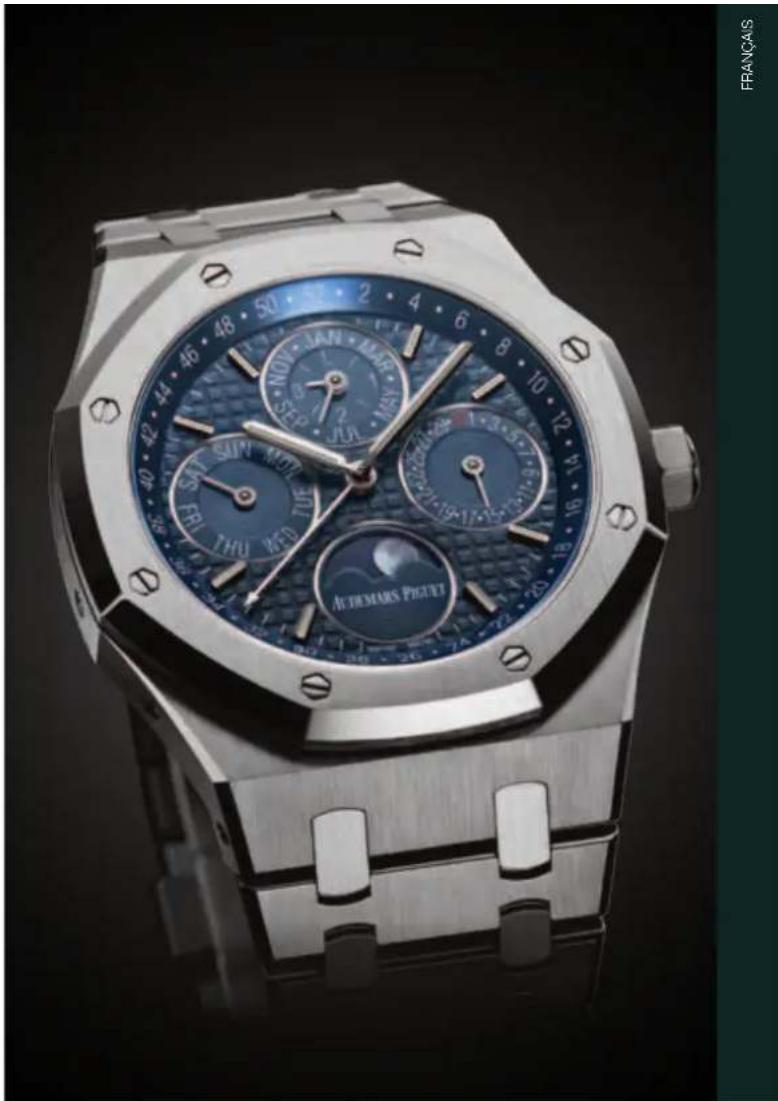

A propos de le montre LE QUANTIÈME PERPÉTUEL

Le quantiEme perpetueL est une reproduction mecanique du temps qui s'ecouLe. La durée diFFerente des mois et Le cYcLe des années BissextiLes, représentent un déFi de tailLe pour Les HorLoGers Lorsqu'il s'aGit de Les reproduce mecaniquement.

Dans les calendriers simples, la date doit être corrigeé manuellement à la fin de chaque mois相对较ient moins de 31 jours. Dans les calendriers dits annuels, plus sophistiqués, cette correction n'est nécessaire qu'une fois par an au mois de février.

Mais l'un des fleurons de l'art horloger, et l'une des complications les plus prisées et les plus utiles, est sans conteste le mecanisme du quantième perpetuel, qui affiche le jour, la date et le mois en tenant compte du cycle de l'année bissextile et ce, sans intervention manuelle.

Le quantième perpetuel affiche correctement la date en fonction des mois et des années bissextiles et nc requiert de correction manuelle qu'en février 2100.

Dés le 19^ siècle, plusieurs horlogers de la vallee de Joux, dont Louis Benjamin Audcmars (1782-1833), adoptent et perfectionnement le quantième perpetuel.

Depuis Audemars Piguet a joué un role important dans le développement de cette complication, pour creer l'évenement, en 1978 par la presentation du Quantième Perpétuel à remontage automatique avec rotor central le plus plat du monde (ep. 3,95 mm).

Le chef d'oeuvre d'aujourd'hui couronne donc une longue tradition d'innovation et d'excellence.

LES ANNEES BISSEXTILES

Toute année divisible par 4 est bissextile (année dont le mois de février comaporte 29 jours).

Exempl:1916,1920...2008,2012,2016,2020.

Les années séculaires (années clôturant un siècle et se terminant par deux zéros) ne sont pas bissextiles, sauf celles divisibles par 400.

Example: 1900 et 2100 sont séculaires et non bissextiles. 2000 et 2400 sont séculaires et bissextiles.

L'année bissextile a pour objectif d'aligner à intervalles réguliers de quatre ans le calendrier avec la durée réelle de l'année solaire, qui est de 365,242198 jours.

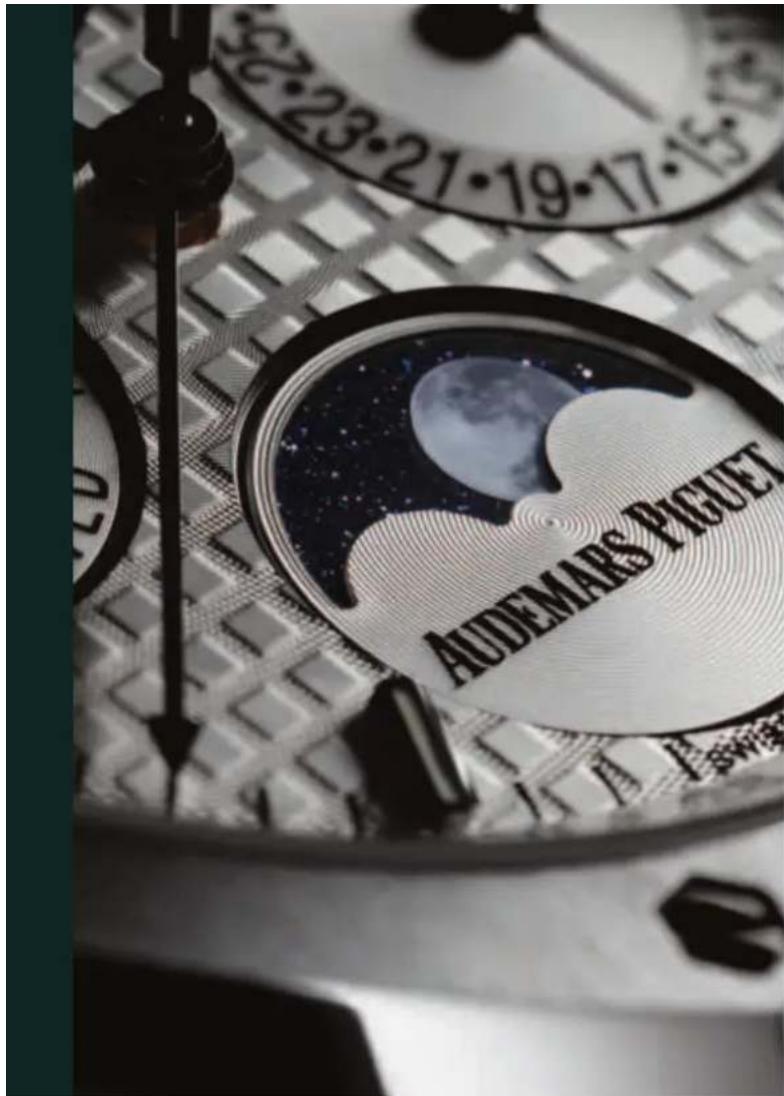

LA PHASE DE LA LUNE

La durée d'une lunaison est dc 29 jours, 12 heures, 44 minutes et 2,8 secondes.

La tabelle annexe vous renseignc sur les dates des differentes phases de la lune.

Description de la montre

VUES DU MOUVEMENT

Calibre 5134

Côté fond

Côté cadran

données tecHniques du mouVement

Epaisseur totale:4,31 mm

Diametre total: 29,00mm

Frequence du balancier: 2,75 Hz

Nombre de pierres : 38

Réserve de marche minimum garantie : 40 heures

Remontage automatique bidirectionnel

Balancier à masselottes à inertie variable

Spiral plat

Porte-piton mobile

Nombre de composants : 374

spécificités

Mouvement extra-plat

Barillet suspendu

La masse est portée sur un anneau périhérique qui, roulant sur 4 galets en rubis, réduit un maximum la friction et l'usure

Indicateur des phases de la lune microstructure par laser, depos sur aventurine

Indicateur astronomique des phases de la lune necessitant une correction tous les 125 ans et 317 jours.

Finitions manuelles des composants

Masse oscillante personalisable

Utilisation des fonctions

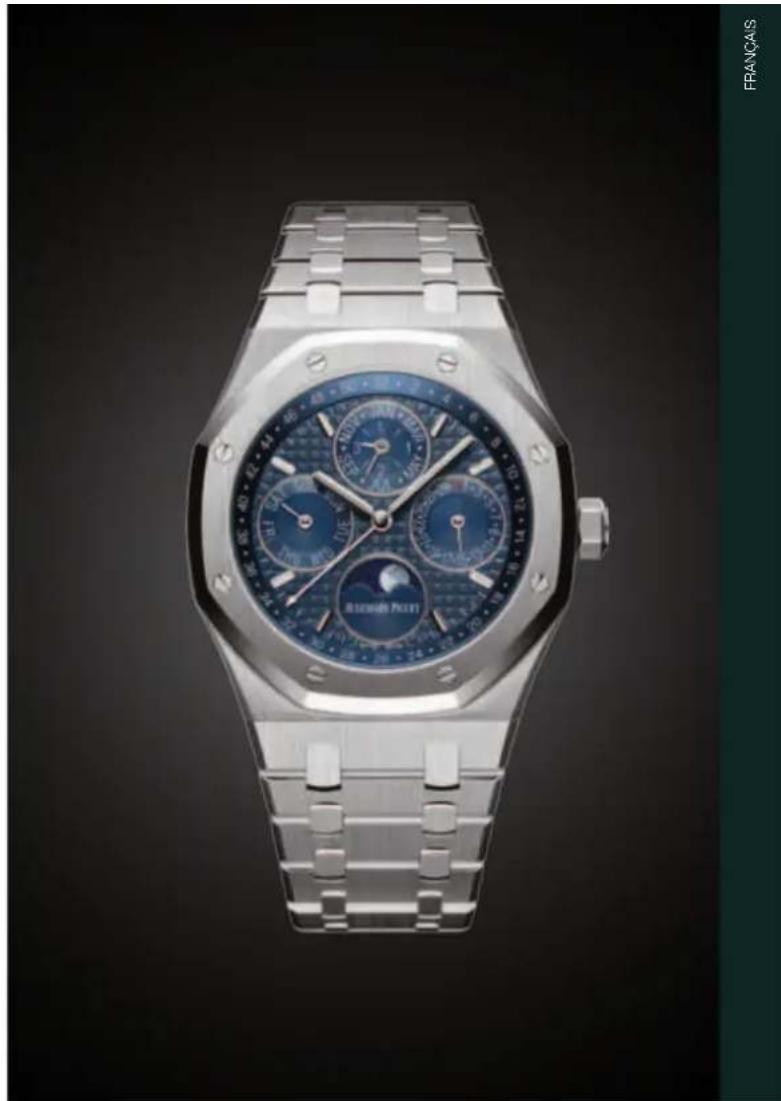

INDICATIONS ET FONCTIONS DE LA MONTRE

(voir la figure à l'intérieur de la couverture)

Aiguille des heures
Aiguille des minutes
Aiguille de l'indicateur de la date
Aiguille de l'indicateur des jours
Aiguille de l'indicateur du mois
6 Indicateur de la phase de la lune
Aiguille de l'indicateur du cycle de I'année bissextile
8 Aiguille de l'indicateur de la semaine

Les poussoirs de correction :

Correcteur de quantifique (date, jour, semaine et mois)
D Correcteur de la phase de lune
E Correcteur du mois et du cycle de l'année bissextile
F Correcteur du jour de la semaine
6 Correcteur de la semaine

Votre montre est equipee d'une couronne a trois positions:

A Couronne en position vissee
B Couronne en position de remontage manuel
C Couronne en position de mise à l'heure

attention: il est imperatif de dévisser la couronne pour acceder aux différentes positions de réglage. Àpres utilise, elle doit être revissee soigneusement en position A pour garantir l'étanchéité.

Utilisation des fonctions

REMARQUE PRELIMINAIRE

Pour chacun des réglages décrits ci-après, il est imperatif de dévisser la couronne pour acceder aux différentes positions de réglage. Une fois dévissee, la couronne se met automatiquement en position B.

Après avoir effectué le réglage, revisser soigneu-sment la couronne en position A afin de garantir l'étanchéité.

MISE A L'HEURE DE LA MONTRE

Tirez la couronne en position C. La mise à l'heure peut alors s'effectuer sans risque dans les deux sens. Il est recommendé de dépasser l'heure recherche d'environ 5 minutes puis de recycler jusqu'à l'heure juste. Cela permet de rattraper les yeux d'engrenages et de garantir une précision optimale.

Attention: ne pas confondre midi et minuit au moment de la correction de date.

REMONTAGE DE LA MONTRE

Effectuer au minimum 30 tours de couronne (en position B) afin de remonter la montre. Le système automatiqueMaintiendra ensuite la bonne marche de la montre grace aux mouvements du poignet.

Attention: lorsque la montre n'est pas portec, le système de remontage automatique ne fonctionne pas. La montre peut alors s'arreter avant les 40 heures de réserve de marche selon son degré de remontage initial.

2021

CORRECTION DU QUANTIÈME

La correction du quantième ne doit pas se faire entre 14h et 3h . En dehors de cette plage horaire, il n'y a aucun risque pour le mecanisme.

Dans le cas ou un recul des aiguilles est nécessaire au-delà de minuit, on re marquera que la date et le jour de la semaine se trouvent en avance d'un jour. Cette différence est momentanée et ne nécessite aucune correction.

Remarque: le changement de l'indication du mois a lieu entre 23h30 et 23h45. Tout jours se placer hors des jours 28 à 31 pour effectuer la correction du mois.

OUTIL DE CORRECTION

Il est vivement recommandé de n'utiliser que l'outil livre avec votre montre pour intervenir sur les correcteurs.

MISE AU REPÈRE DES INDICATIONS DU QUANTIÈME PERPÉTUEL

Remarques préliminaires L'utilisation inadéquate des correcteurs peut provoquer un dérèglement des indications. Ces correcteurs ne doivent donc être utilisés qu'en cas de nécessité et en suivant rigoureusement les instructions ci-après.

Utilisation des fonctions

CORRECTIONS POUR UN ARRET INFÉRIEUR à 3 JOURS

Par la couronne de remontoir (en position C), faire tourner les aiguilles dans le sens de la marche jusqu'à l'obtention des indications correctes.

CORRECTIONS POUR UN ARRET PROLONGÉ, SUPÉRIEUR À 3 JOURS

Precautions

Avant d'utiliser les correcteurs, tourner les aiguilles (couronne en position C) jusqu'à ce que l'indicateur de la date saute 1 jour et, toujours dans le sens de la marche,mettre ensuite les aiguilles sur 12h (midi). Sur cette position, aucune partie du mecanisme n'est en fonction et les correcteurs peuvent etre actionnés sans danger pour le calendrier.

Actionner les correcteurs avec précaution (à l'aide de l'outil de correction livre), en les poussant jusqu'à ce que la fonction soit effectue.

Procedure de correction

Corriger et programmer dans l'ordre (voir schema) :

1. Le quantième par le correcteur situé à 10h() La correction de la date, du jour, de la semaine et du mois se fait simultanément.
2. La phase de la lune par le correcteur situé à 7h30 (D).

Une méthode pour régler la phase de la lune :

a) Afficher le disque de plinc lune (disque de la lune totalement visible et qui correspond au 15^ jour du calendrier lunaire).
b) Déterminer la date de la première pleine lune : actionner le correcteur D deux fois pour chaque jour séparant la date de la dernière pleine lune et la date du jour lié.

1. Le mois et l'année du cycle bissextile, par le correcteur des mois situé à 2 h (E).
2. Le jour par le correcteur situé à 8h30 (F).
3. La semaine, par le correcteur situé à 4 h (G).
4. Remetre la montre à l'heure :

Si l'heure actuelle est antérieure à l'heure affichée sur la montre (avant 12 h), tournez les aiguilles dans le sens antihoraire.

Si l'heure actuelle est posterieure à l'heure affichée sur la montre (après 12 h), tournez les aiguilles dans le sens horsaire.

ECRIN ROTATIF

Afin d'assurer son remontage en continu, vous montre est livree avec un ecrin rotatif alimente par piles qui assure le remontage constant du mouvement. Pour une utilisation optimale, se reporter au mode d'emploi spécifique livre avec l'ecrin rotatif.
