FSD24C - Chauffage DIMPLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique à accumulation
Marque	Dimplex
Modèle	FSD24C
Alimentation électrique	3/N/PE 400 V triphasé, 50/60 Hz
Puissance de charge maximale	3,0 kW
Puissance de charge minimale	1,5 kW
Puissance du ventilateur	15 W
Dimensions (hauteur)	712 mm
Poids	Environ 135 kg
Capacité d'accumulation	Briques réfractaires (6 rangées)
Type de régulateur de charge	Électronique LRD 2000
Plage de température de coupure	325 °C à 520 °C (réglable)
Thermostat d'ambiance	Intégré ou mural
Type de commande	Manuelle ou centralisée (DC ou AC)
Fonctions principales	Recharge nocturne, régulation automatique, ventilation intégrée
Sécurité	Limiteur de température, protection thermique, arrêt de sécurité
Installation	Montage au sol ou mural par un professionnel
Entretien	Dépoussiérage des grilles avec un aspirateur
Distances minimales	100 mm latéral, 300 mm devant la grille de sortie d'air
Consignes	Ne pas couvrir, ne pas introduire d'objets
Réparabilité	Pièces accessibles par un professionnel, éléments chauffants remplaçables

FOIRE AUX QUESTIONS - FSD24C DIMPLEX

Que faire si la pièce n'est pas suffisamment chauffée ?

Vérifiez les fusibles ou disjoncteurs du radiateur dans le tableau électrique. Réglez le potentiomètre de charge sur une valeur plus élevée (tournez à droite). Vérifiez le réglage du thermostat d'ambiance. Assurez-vous que le ventilateur fonctionne et que les fenêtres/portes ne sont pas constamment ouvertes. Si le problème persiste, contactez un installateur.

Que faire s'il fait trop chaud dans la pièce ?

Vérifiez les fusibles ou disjoncteurs de la commande de recharge. Réglez le thermostat d'ambiance sur une température plus basse. Réduisez la charge en tournant le potentiomètre vers la gauche. Si l'anomalie persiste, faites appel à un professionnel.

Comment régler le potentiomètre de charge ?

Le potentiomètre de charge se trouve sous la plaque de protection à droite de l'appareil. Tournez-le à fond vers la droite pour une recharge totale (temps très froid) ou vers la gauche pour réduire la charge. En fonctionnement automatique, le réglage usine (à droite) est recommandé. Ajustez progressivement.

Comment entretenir le radiateur à accumulation ?

Passez régulièrement l'aspirateur sur la grille de sortie d'air et les ouïes inférieures du panneau latéral droit. Tous les 10 ans, vérifiez le bon fonctionnement des organes de commande et de régulation pour éviter une surconsommation.

Comment réarmer le limiteur de température après un défaut ?

Cette opération doit être effectuée uniquement par un spécialiste. Mettez le radiateur hors tension, laissez-le refroidir, déposez le panneau latéral droit et actionnez le bouton de réarmement avec un tournevis.

Quelles distances minimales respecter autour de l'appareil ?

Maintenez un écart latéral d'au moins 100 mm par rapport aux autres objets et équipements. Entre deux radiateurs, respectez 100 mm. Devant la grille de sortie d'air, laissez au moins 300 mm de distance libre. Ne placez aucun objet sur l'appareil.

Puis-je poser des objets sur le radiateur ?

Non, il est interdit de couvrir l'appareil ou de poser des objets dessus. Cela peut provoquer une accumulation de chaleur et endommager l'appareil ou les objets. Ne mettez pas de rideaux, papiers, bombes aérosols à proximité.

Comment installer le radiateur à accumulation ?

L'installation doit être réalisée par un professionnel. Placez l'appareil de préférence sous une fenêtre. Utilisez le gabarit de perçage fourni sur le carton d'emballage. Fixez les consoles (standard ou combinée WKO 18) selon le type de montage (sol ou mural). Raccordez l'alimentation triphasée 400V et la commande de charge.

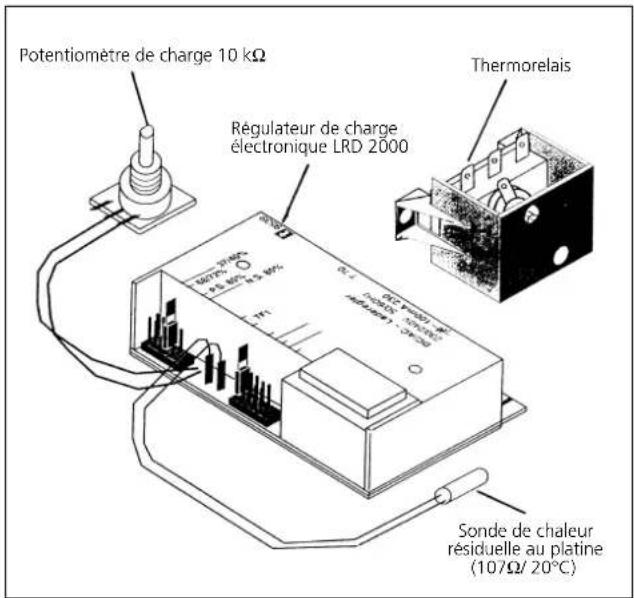

Comment tester le régulateur de charge LRD 2000 ?

Effectuez le test à froid. Placez le cavalier sur PS 80%. Appliquez la tension réseau. En mode manuel, tournez le potentiomètre à droite (0Ω) : la résistance chauffante doit être alimentée en 230V. À gauche (10 kΩ) : pas d'alimentation. En mode commande DC, vérifiez la tension aux bornes A1+/A2- (<1,4 V = recharge, >1,43 V = arrêt).

Pourquoi une odeur se dégage-t-elle lors de la première utilisation ?

Une légère odeur est normale lors de la première mise en charge, due au chauffage des pièces neuves. Assurez une bonne ventilation de la pièce pendant cette période. L'odeur disparaît après quelques cycles de charge.

MODE D'EMPLOI FSD24C DIMPLEX

Radiateurs électriques à accumulation

Elektrische accumulatorkachels

Etendue des fournitures, Placement 11

Instructions pour la mise en place 12

Gaabarit de perçage 14

Installation de l'appareil 17

Schéma de branchement 24

Réarmement du limiteur de température 27

Opération de commande centralisée 30

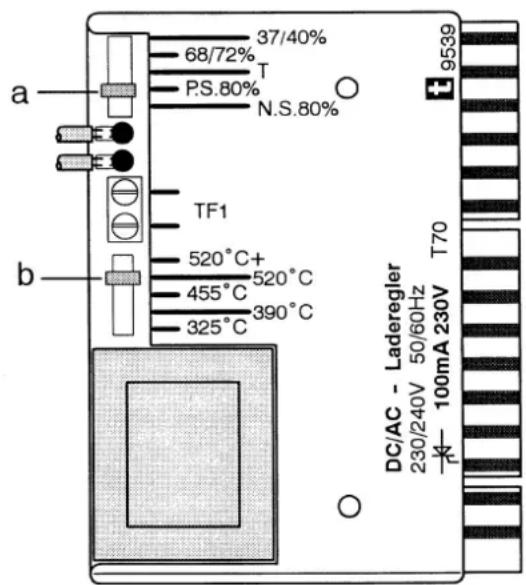

Températures de coupure du régulateur de charge 30

Mise en service 30

Test fonctionnel du régulateur de charge 31

Caractéristique techniques 37

Prescriptions générales

Lors de l'installation, l'usage et l'entretien, le présent mode d'emploi doit être soigneusement suivi. Cet appareil ne peut être installé et réparé que par un professionnel. Toute réparation inadéquate peut occasionner des risques importants pour l'utilisateur. Suivant les normes en vigueur, le présent mode d'emploi doit rester disponible à chaque instant et doit être soumis au professionnel qui effectue des travaux à l'appareil afin qu'il en prenne connaissance.

Nous vous prions des lors de transmettre ce mode d'emploi lors d'un déménagement, au nouveau locataire ou au propriétaire de l'appareil.

Lors de travaux de rénovation avec production de poussière, ne faites fonctionner l'appareil qu'avec ventilateur coupé.

En service les températures de surface peuvent atteindre et dépasser les 80°C.

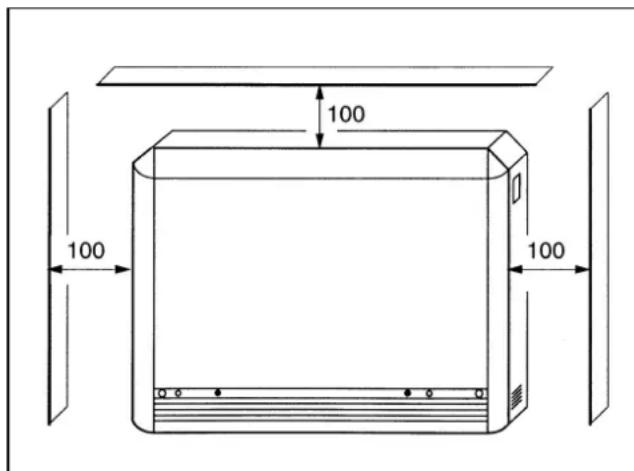

Les distances minimales indiquées sont à respecter. Les distances ne peuvent être diminuées par des éléments débordants ou tombants.

100 100 100

Dans tous les cas maintenir une distance de 300 mm au moins entre la grille de sortie d'air et des objets de tout genre. Il en est de même pour les tapis à velours.

• Ne pas couvrir l'appareil!
• En recouvrant l'appareil par des objets, une accumulation de chaleur en surface peut se produire, qui conduira à une augmentation de la température de surface tant au niveau de l'appareil qu'au niveau de l'objet recouvrant.

• Ne pas introduire ou bouger d'objets dans l'appareil. Ceci peut mener à des perturbations dans le fonctionnement ou même à l'inflammation de ces objets.
• Les objets tombés derrière l'appareil doivent être immédiatement enlevés.
• Garantir que des petits enfants ou des personnes handicapées ne touchent pas aux parois de l'appareil et avant tout pas à la grille de sortie d'air.

Pensez y, même si cet appareil fonctionne sans flammes visibles, il reste un appareil de chauffage.

Il est interdit d'utiliser les radiateurs à accumulation dans des locaux renfermant des produits explosifs de quelque nature qu'ils soient, et même si ce n'est qu'occasionnelement. Ceci s'applique aussi aux solvants volatiles tels que le trichlo, le tetra, etc. Dans ce cas il y a lieu de s'assurer que les appareils se sont refroidis jusqu'à la température ambiante.

Il y a lieu d'éviter que l'appareil n'entre en contact avec des produits inflammables ou explosifs tels que rideaux, papier, bombes aérosols, ... etc., ou que ces objets n'entrent dans le courant d'air chaud.

Il est interdit d'utiliser un appareil de nettoyage à vapeur pour l'entretien du radiateur électrique.

Fonctionnement

Le radiateur électrique à accumulation emmagasine pendant la nuit dans le noyau la quantité de chaleur nécessaire pour le lendemain. Ceci permet d'accumuler à un prix avantageux de l'énergie électrique à des heures où les réseaux de distribution des entreprises d'électricité ne sont pas sollicités au maximum.

Dans quelques régions, une recharge peut en plus avoir lieu à certaines heures de la journée quand les températures extérieures sont très basses.

La recharge principale de telles installations avec possibilité de recharge complémentaire pendant la journée est commandée par la commande de recharge pour la nuit.

Observation

Les températures perceptibles sur toutes les surfaces du radiateur n'indiquent que dans une certaine mesure la capacité calorifique. Ceci est d'autant plus valable pour les radiateurs ayant un rendement variable.

Des craquements émis occasionnellement quand le radiateur marche sont dus aux variations de température dans le noyau.

Mode d'emploi

Première charge

Lors de la première charge une légère odeur se dégage, inévitable pour des pièces neuves. Veiller a une ventilation suffisante pendant cette course période de fonctionnement.

Charge

Le radiateur électrique à accumulation est rechargé pendant les heures creuses indiquées par l'entreprise d'électricité compétente; cette opération est gérée par la commande électronique de recharge.

La quantité de chaleur devant être accumulée est déterminée en fonction de la température ambiante et compte tenu de la chaleur résiduelle dans le radiateur. Pour ce mode de fonctionnement, le potentiomètre de charge se trouvant à droite sur le radiateur, sous la plaque de protection, est réglé (à l'usine) sur la position de recharge totale, c'est-à-dire qu'il est tourné à fond vers la droite.

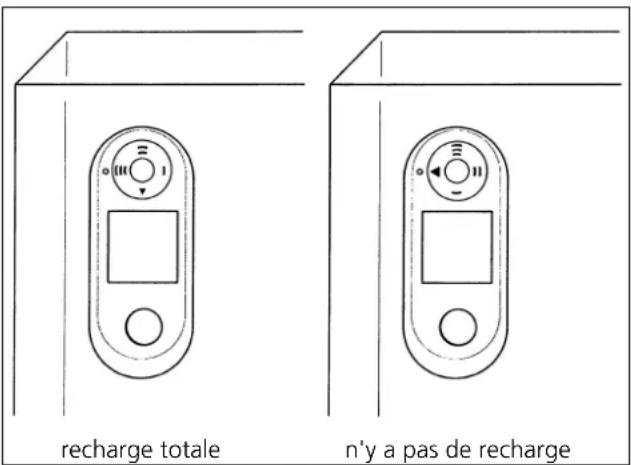

En fonctionnement sans commande de recharge, la plaque de protection est enlevée et le bouton rotatif (voir figure) est emmanché sur le potentiomètre de charge. La position du bouton rotatif définit la quantité de chaleur devant être accumulée.

Règle générale: Lorsqu'il fait très froid, régler le bouton sur une température élevée (tourner le bouton à fond vers la droite) et le régler sur une température plus basse quand les températures extérieures sont moins élevées.

Toute modification du réglage doit se faire progressive-ment. Il n'y a pas de recharge quand le bouton est tourné à fond vers la gauche.

recharge totale n'y a pas de recharge

Thermostat d'ambiance

La température ambiante est maintenue automatiquement à un niveau constant au moyen d'un thermostat d'ambiance. La température voulue (p.e. 20°C) est réglée au bouton de réglage du thermostat d'ambiance mural ou incorporé dans l'accumulateur.

Pendant la nuit ou quand le local n'est pas occupé, il y a lieu d'abaisser le réglage de 4°C. Une plus grande réduction est déconseillée, car sinon les parois du local se refroidissent trop fortement. Lors d'une modification de réglage de température, il faut tenir compte qu'un certain temps est requis pour atteindre la nouvelle température voulue. Il faut en tenir compte lorsqu'on revenir à la température de confort (annuler p.ex. la réduction de température 1 heure avant la réoccupation du local).

Pour la plupart des thermostats d'ambiance, la réduction de température peut être commandée automatiquement par un interrupteur horaire.

Lors de l'inoccupation prolongée du local (p.e. pendant plusieurs jours), il est possible de ramener le réglage de la température ambiante à la position antigel.

Entretien

Il est conseillé de passer à l'occasion l'aspirateur dans la zone de la grille de sortie d'air et des ouïes inférieures sur le panneau latéral de droite. Dans le cadre des cycles d'entretien, il est conseillé de vérifier également le bon fonctionnement des organes de commande et de régulation. Cette vérification devra être effectuée au plus tard tous les 10 ans pour éviter une surconsommation d'énergie.

Que faire en cas d'anomalie?

Si le radiateur présente des anomalies, observer les instructions fournies à cette page S'il est impossible de déterminer la cause de l'anomalie, prendre contact avec l'installateur compétent. Indiquer le numéro de service (E-Nr. et FD) du radiateur et donner une description aussi précise que possible de l'anomalie constatée. Le numéro de service figure sur la plaque signalétique se trouvant à droite en dessous des grilles de sortie d'air chaud.

Plaque signalétique

3/N/PE-400V 50/60Hz 8 - 16 h 3,0 - 1,5 kW Made in Germany E-Nr.: 46/1830/01 FD: Numéro de service FSD 30 Art.nr.: 323 960 15 W 162 kg

Dépannages à effectuer soi-même

Les anomalies sont souvent dues à peu de chose.

1. La pièce n'est pas suffisamment chauffée

• Vérifier les fusibles/disjoncteurs pour les radiateurs électriques à accumulation dans l'armoire de distribution, si nécessaire, les remplacer ou les réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement répété des fusibles ou disjoncteurs.
• Le potentiomètre de charge est réglé sur une valeur insuffisante. Rectifier le réglage.
• Le thermostat d'ambiance est mal réglé. Rectifier le réglage si nécessaire.
• Le ventilateur intégré dans le radiateur électrique à accumulation ne marche pas. Vérifier le fusible ou disjoncteur se trouvant dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement répété du fusible.
• Les fenêtres et les portes sont continuellement ouvertes.
  ●La commande électronique de recharge est mal réglée. Rectifier le réglage conformément aux instructions pour l'utilisation de la commande de recharge.

2. Il fait trop chaud dans la pièce

• Vérifier le fusible ou disjoncteur de la commande de recharge dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'installateur si le fusible fond à nouveau ou si le disjoncteur redéclenche.
  ●Le thermostat d'ambiance est mal réglé (voir point 1).
  ●La commande de recharge est mal réglé (voir point 1).

Instructions pour l'installation

Placement

Placement au sol.

La surface au sol sera lisse et unie et disposera d'une portance suffisante pour le poid de l'appareil (voir tableau). Les appareils peuvent être posés sur n'importe quel recouvrement de sol. Il est cependand établi, que sous l'influence du poids et de la dissipation de chaleur, des modifications peuvent s'opérer p.ex. sur du PVC, du parquet ou des tapis plains clairs dans l'entourage immédiat des pieds de l'appareil et du flux d'air chaud. Si vous avez la vertitude que les pieds de l'appareil risquent de s'enfoncer dans le recouvrement du sol au point d'empêcher la libre convection (circulation d'air) en dessous de l'appareil, il y a lieu de prévoir un socle (accessoire à commander séparément).

Oter les plinthes murales ou de la moquette se trouvant contre le panneau arrière de l'appareil.

Installation sur consoles

Lorsqu'une hauteur libre au-dessus du sol est exigée ou que la convection est entravée de prime abord au-dessous de l'appareil de chauffage à accumulation, utiliser des consoles combinées WKO 18 pour le montage mural / au sol. Le corps de l'appareil comporte des cornières de fixation pour un montage mural seul sans appui au sol. Toutefois, il importe que le mur prévu à cet effet est en mesure de supporter le poids élevé de l'équipment.

Etat de livraison

Le logement, le corps et les paquets de briques à accumulation sont livrés enballés séparément. Le corps de l'appareil contient les éléments chauffants, la plaque caractéristique auxiliaire, le bouton rotatif pour le régulateur de charge, les cornières de fixation murale, les accessoires de sécurité contre le décrochage et la plaque d'avertissement "Ne pas recouvrir, ne pas poser ou appuyer des objets contre l'appareil".

S'assurer que la fourniture est complète. Réclamer les dommages causés pendant le transport. De petits dommages causés aux briques à accumulation sont sans importance pour le fonctionnement de l'appareil.

Important

En recouvrant l'appareil par des objets, une accumulation de chaleur en surface peut se produire, qui conduira à une augmentation de la température de surface tant au niveau de l'appareil qu'au niveau de l'objet recouvrant.

Montagehandleiding

Opstelling

Instructions pour la mise en place

Le meilleur emplacement pour l'installation se trouve sous une fenêtre.

Ménager un écart latéral de 100 mm au moins par rapport aux autres objets et équipements.

Respecter un écart de 100 mm au moins pour l'installation côte à côte de 2 appareils de chauffage.

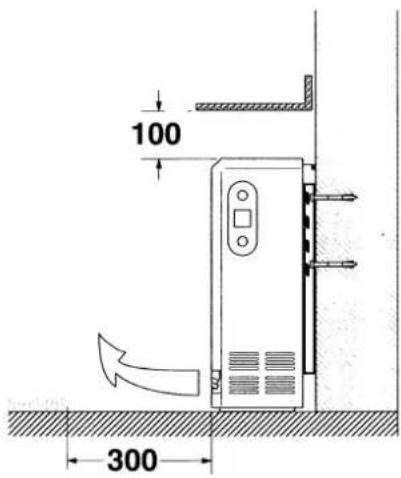

Dans tous les cas maintenir une distance de 300 mm au moins entre la grille de sortie d'aire et des objets de tout genre. Il en est de même pour les tapis à velours.

Attention!

Les appareils de chauffag à accumulation ne doivent pas être installés:

- dans des locaux en danger d'explosion

- dans des locaux susceptibles de contenir une atmosphère corrosive.

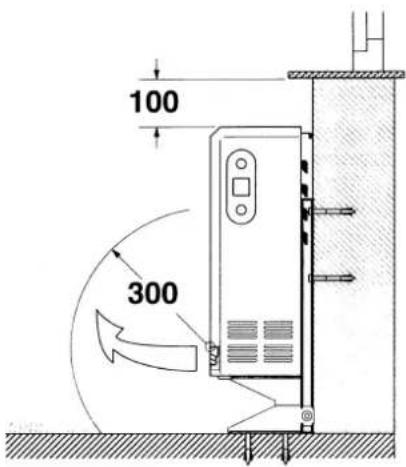

I. Ecarts à respecter pour le montage mural / au sol avec accessoire console combiné WKO 18

II. Ecarts pour un montage au sol.

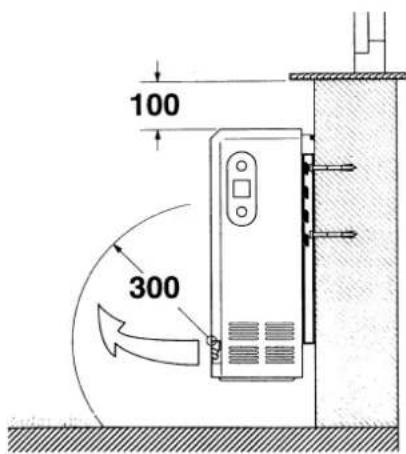

III. Ecarts pour un montage mural avec supports standard.

IV. Ecarts pour une installation isolée avec accessoire console combiné WKO 18 et habillage arrière.

V. Ecarts pour une installation isolée avec habillage arrière.

①

100 300

⑪

100 300

[Figure]

100 300

NL

A: Pour montage mural/au sol (attentione. vérifier la capacité portante de la maçonnerie)
B: Pour montage mural/au sol (console combinée WKO 18 exigée)

A

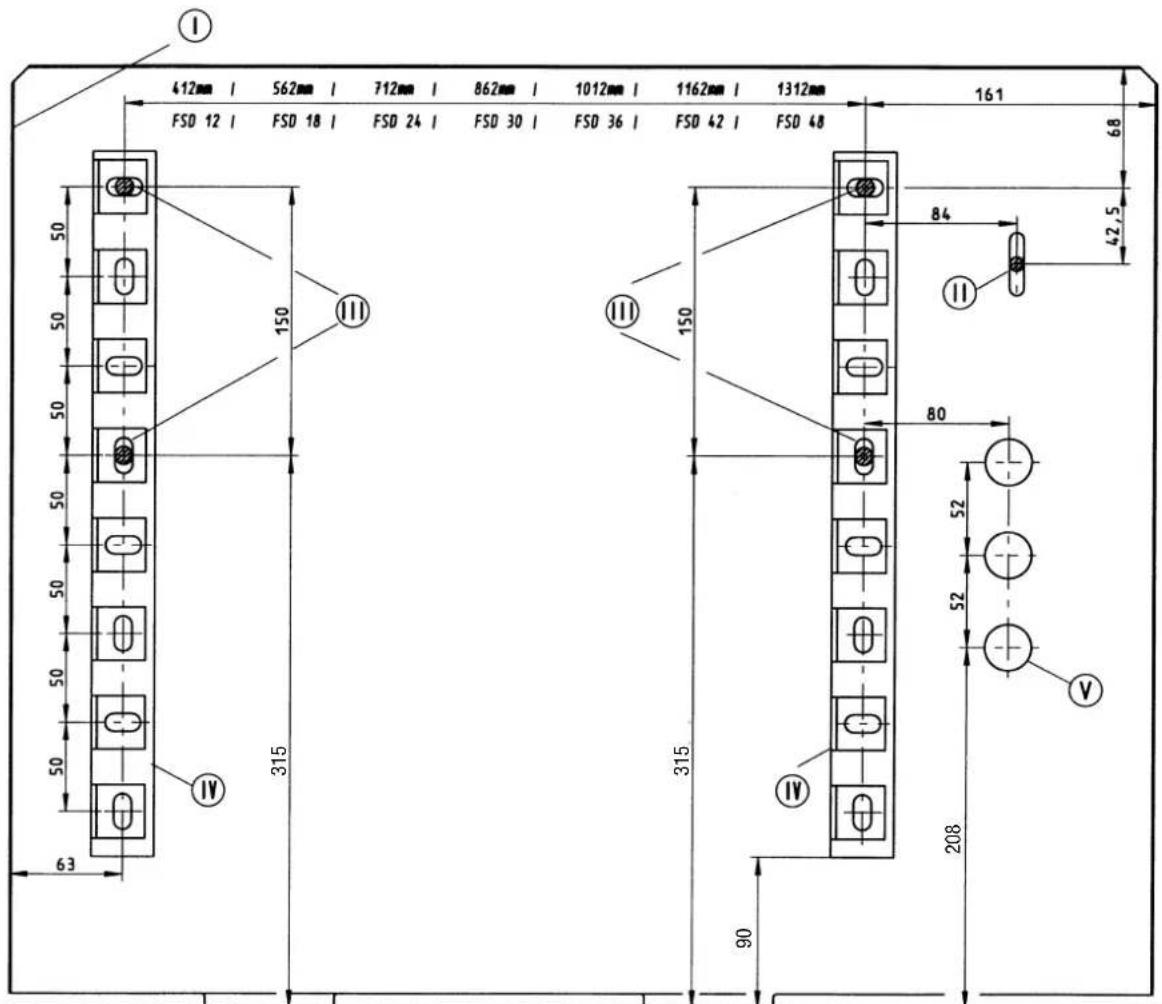

I 412mm | 562mm | 712mm | 862mm | 1012mm | 1162mm | 1312mm FSD 12 | FSD 18 | FSD 24 | FSD 30 | FSD 36 | FSD 42 | FSD 48 161 68 50 50 50 50 50 50 50 50 50 315 63 III III 150 84 42,5 315 80 52 52 V IV IV 208 90

① Marquer le bord extérieur de la poid (repère de suspension)
⑪ Orifives de percage diamètre 8 mm profondeur 80 mm (vis de sécurité)
Orifives de perçage diamètre 10 mm, profondeur 130 mm min.
IV Fixation murale
V Passage de câble

NL

Boorsjabloon

Installation de l'appareil

Attention! Installation et réparation de cet appareil uniquement par un spécialiste.

1. Retirer l'appareil de son emballage. Conserver le carton ondulé ca le gabarit de perçage est imprimé dessus. Disposer du reste de l'emballage. Enlever la grille de sortie d'air en desserrant les vis de fixation (A, D).

2. Dévisser les vis de fixation (figure 3-B) maintenant les deux parois latérales. Repousser les deux parois latérales gauche et droite de 5 mm vers le haut, puis les retire dans le sens horizontal.

3. Dévisser les vis de fixation (C) de la paroi frontale.

4. Faire pivoter la paroi frontale vers l'avant et la libérer de l'encadrement.

5. Installation Deux types de console sont disponibles pour les différentes possibilités de montage (voir page 12, 13).

A-Console standard Livrée en série avec l'appareil de chauffage. Pour montage au sol (sécurité contre le basculement) ou montage mural (sans appui au sol).

B-Console combinée (WKO 18) Accessoire pour montage mural /au sol. Indispensable lorsque le mur n'est pas apte à supporter le poids élevé de l'équipement (voir page 37 pour les poids des équipements).

Un gabarit de perçage pour les différentes installations possibles est fourni sur le carton d'emballage imprimé (voir également page 14, 15 pour le gabarit de perçage). Avant le montage s'assurer que les vis et les chevilles fournies conviennent pour la maçonnerie correspondante. Le cas échéant, utiliser des organes de fixation appropriés.

Couper les câbles de branchement à la longueur de manière qu'ils ne puissent pas venir en contact avec les parois du radiateur pendant le fonctionnement. Ne pas former de boucles derrière et sous l'appareil.

6a. Montage mural / au sol

Pour une installation avec dégagement au sol lorsque le mur ne peut pas supporter le poids de l'équipement, utiliser des consoles combinées (accessoire WKO 18).

6b. Montage au sol

Fixer la cornière de sécurité contre le basculement (console standard dasn le corps de chauffage) en utilisant le gabarit de perçage (voir également page 14, 15)

6c. Montage mural

Pour le montage mural sans appui sur le sol s'assurer que le mur de fixation est apte à supporter le poids total de l'Équipment.

1. Protéger l'appareil contre le décrochage. Les vis (M6 x 80) et les chevilles nécessaires se trouvent dans le corps de chauffage. Pour les dimensions, voir le gabarit de perçage et/ou page 14, 15-ll.

2. Enlever la plaque de fermeture. A cet effet, dévisser les deux vis de fixation latérales et pousser la plaque de fermeture vers la droite.

3. Enlever le carton pliant (protection de transport).

1. Poser la rangée inférieure de briques à accumulation. Commecer à fleur du côte droit.
2. Après la pose de la rangée inférieure de briques, incorporer le premier élément chauffant.
3. Poser la deuxième et la troisème rangée de briques. Mettre en place le deuxième élément chauffant.
4. Poser la quatrième et la cinquième rangée de briques. Mettre en place le troisième élément chauffant et poser la dernière rangée de briques (total 6 rangées).
5. Nettoyer soigneusement le compartiment de sortie d'air et le bloc de commutation (avec un aspirateur).
6. Remettre en place le couvercle du compartiment central Côte auch

Le rebord supérieur du couvercle de compartiment central doit s'appuyer en haut sur la cloison intermédiaire gauche.

Faire glisser rebord latéral du couvercle derrière le rebord de la cloison intermédiaire gauche.

Introduire le rebord latéral du couvercle de compartiment central entre l'isolation latérale et le panneau en tôle. Appliquer fermenemt le couvercle et le fixer sur le panneau en tôle droit à l'aide de 2 vis.

17. Branchement des éléments chauffants

Brancher les connecteurs matérialisés aux extrémités des éléments chauffants.

La cloison intermédiaire porte également des répères correspondants. Fixer les câbles libres avec des attaches.

18. Coller la plaquette de rendement (dans l'emballage) dans la case libre de la plaque caractéristique de l'appareil de chauffage (voir figure).

Element de charge

Poids

Element de decharge

Désignations du schéma de câblage

A1+, A2- - DC-signal (0,91-1,43V DC) de commande de la charge

A1\~, A2\~ - AC-signal (ED%, 230V AC) de commande de la charge

K1 - contacteur de chauffage

L1, L2, L3 – conducteurs d'alimentation

LE – Fil de commande du ventilateur

LH – Fil de commande du chauffage d'appoint

LR – égulateur de charge intégré

L-R – ension d'alimentation du régulateur de charge intégré

L-SH - Commande directe du cycle de charge

M1 – moteur de ventilateur

N – neutre

N-R – neutre pour le régulateur de charge intégré

N-SH – Neutre de la commande directe du cycle de charge

PE – conducteur de protection

P1 – églage de l'intensité de charge

R7 – résistances série pour le ventilateur

R9 – chauffage d'appoint (en option)

R10 – Résistance série pour le ventilateur

RTR – thermostat d'ambiance

STR 1,2 – régulateur de température de sécurité

TB – Limiteur de température

TF1 – capteur de température du compartiment central

THR – protection thermique de la charge

TR9 – Thermostat chauffage d'appoint

TRG1,2 – Thermostat grille de sortie d'air

NL

1. Accrocher la paroi frontale dans le repli intérieur du couvercle en soulevant légèrement.

2. Visser la paroi frontale (vis C)

3. Des encoches en forme de clé sont ménagées dans la paroi latérale.

4. Faire glisser la paroi latérale sur les pivots et pousser vers le bas. Visser (figure 21-B).

5. Fixer la grille de sortie d'aire (A, D). Le montage est maintenant terminé.

Réarmement du limiteur de température (suite à un défaut):

A exécuter uniquement par un spécialiste!

- Mettre le radiateur électrique hors tension.

– Laisser le radiateur se refroidir suffisamment.

- Déposer le panneau latéral de droite.

– Actionner le bouton de réarmement, par ex. avec la lame plate d'un tournevis.

Fonctionnement avec commande centralisée

Veuillez prendre bonne note des informations figurant dans les instructions de service de la commande centralisée.

1. Commande centralisée en courant continu

(Signal de commande : tension continue 0,91 à 1,43 V cc) Le signal de commande provenant des unités de commande centralisées ou de groupe doit être relié aux bornes A1+, A1- (voir schéma de branchement page 24 - respecter la polarité).

Comportement en cas de défaillance

Le radiateur à accumulation est programmé en usine pour une "réaction positive aux défauts (P.S.)", c'est-à-dire qu'en cas de défaillance du signal de commande, suite par ex. à un défaut dans la commande de charge, le radiateur est rechargé au maximum de sa capacité.

Si l'on souhaite une interdiction de recharge en cas de défaillance, il faut déplacer le cavalier de programmation (a) du régulateur de charge sur "N S." (réaction négative à la défaillance).

2. Commande centralisée en courant alternatif

(Signal de commande : tension alternative 230 V ca) Le signal de commande provenant des unités de commande centralisées ou de groupe doit être relié aux bornes A1/Z1\~, A2/Z2\~ . (voir schéma de branchement page 18 ).

Comportement en cas de défaillance

Le radiateur à accumulation est programmé en usine pour une "réaction positive aux défauts (P.S.)", c'est-à-dire qu'en cas de défaillance du signal de commande, suite par ex. à un défaut dans la commande de charge, le radiateur est rechargé au maximum de sa capacité.

Si l'on souhaite une interdiction de recharge en cas de défaillance, il faut déplacer le cavalier de programmation (a) du régulateur de charge sur "N S." (réaction négative à la défaillance).

Nota: La programmation d'une réaction négative à la défaillance n'est possible qu'en mode de commande directe avec les commandes centralisées suivantes :

-ZWM 99 AC, ZWM 95 MC

- ZWM 99 AC, ZWM 95 MC avec appareil de commande de groupe GRM 95.

De plus, la réaction négative au défaut n'est possible qu'avec un système à facteur de marche ED 80 %.

2.1. Adaptation en vue d'un système ED

Le régulateur de charge d'un radiateur à accumulation peut fonctionner avec des commandes centralisées de recharge des systèmes ED 80%, 72%, 68%, 40% et 37%. Le réglage usine est prévu pour un système ED 80%.

L'adaptation au système ED peut être faite en déplaçant le cavalier de programmation (a) sur la position adéquate.

Températures de coupure du régulateur de charge

Les radiateurs à accumulation peuvent être réglés sur des charges réduites (température de coupure la plus basse). En usine, la température de coupure est réglée sur sa valeur maximale de 520°C.

Pour réduire la température de coupure, déplacer en conséquence le cavalier de programmation (b). (Nota: Appliquez les instructions de dimensionnement).

La position d'enfichage T est réservée aux essais en usine et ne doit en aucun cas être utilisée.

Température de Réduction de la- Réduction de la coupure en °C puissance de fourniture max. chauffage en % de chaleur en %
520+ 0 0
520 0 0
455 17 18
390 32 39
325 44 51

37/40% 68/72% T P.S.80% N.S.80% a TF1 520°C+ 520°C 455°C 390°C 325°C b DC/AC - Laderegler 230/240V 50/60Hz 100mA 230V T70 9539

Mise en service

A la fin de tous les travaux de montage et de branchement tester le fonctionnement de l'appareil.

Les contrôles suivants qui constituent un minimum, seront effectués sur les équipements entrant dans le champ d'application des dispositions VDE:

Contrôle d'isolement avec une tension de 500 V minimum. La résistance d'isolement doit être d'au moins 0,5 MΩ.

L'installateur doit mesurer la puissance absorbée (par ex avec un compteur kWh). En variante, il est possible d'effectuer une mesure de la résistance à froid.

Il n'est pas nécessaire de faire effectuer le premier chauffage des appareils en présence du personnel qualifié. A la fin du test de fonctionnement les appareils peuvent être remis immédiatement à l'utilisateur pour le chauffage.

F

Test fonctionnel du régulateur de charge

Description

Le LRD 2000 est un régulateur électronique à deux échelons qui, en fonction de la température du noyau, du signal de commande de recharge (bornes A1+, A2- ou. A1/Z1\~, A2/Z2\~), de l'autorisation de charge (bornes L-SH, N-SH) et du réglage du potentiomètre commande par l'intermédiaire d'une sortie à triac l'application du 230 V\~ à la thermistance CTP du thermorelais.

La température du noyau (état de charge réel) est captée par une sonde de chaleur résiduelle au platine.

Potentiomètre de charge 10 kΩ Régulateur de charge électronique LRD 2000 Thermorelais Sonde de chaleur résiduelle au platine (107Ω/ 20°C)

Conditions

– Le test fonctionnel doit se faire à l'état froid du radiateur.

- Le cavalier de programmation (a sur Fig. 1) doit être placé sur „PS. 80%“ (réglage usine).

- La tension réseau doit être appliquée aux bornes „L-R, N-R" (alimentation du régulateur de charge) et „L-SH, N-SH" (autorisation de charge).

Attention!

La sortie de commande du régulateur électronique de charge ne peut pas débiter plus de 100 mA. Une surcharge en sortie provoque la destruction du régulateur de charge.

Remarques importantes

L'autorisation de charge est transmise au radiateur après environ 2 minutes de chauffage de la résistance chauffante du thermorelais.

Essai en mode manuel (présélection manuelle de la charge)

Le câble de commande de la charge n'est pas raccordé aux bornes A1+, A2- ou A1/Z1\~, A2/Z2\~ .

La résistance de la sonde de chaleur résiduelle est de

R_20^=107 à la température ambiante.

Potentiomètre en butée à droite (R = 0Ω).

Attention! Après application de la tension au régulateur de charge, il se passe environ 2 minutes avant la commande du thermorelais.

→La résistance chauffante du thermorelais doit être alimentée en 230 V par le régulateur !

Potentiomètre en butée à gauche (R = 10 kΩ).

▶ La résistance chauffante du thermorelais ne doit pas être alimentée en 230 V par le régulateur !

Essai avec commande de charge en CC (tension continue 0,91 - 1,43 V)

Le câble de commande de la charge n'est pas raccordé aux bornes A1+, A2- pour la commande en courant continu.

La résistance de la sonde de chaleur résiduelle est de R_20^=107 à la température ambiante.

Potentiomètre en butée à droite (R = 0Ω).

Si la tension continue de commande est déjà présente au moment de l'application de la tension réseau, la première commande du thermorelais a lieu après environ 15 secondes.

Signal de commande aux bornes A1+, A2- < 1,40 V:

→La résistance chauffante du thermorelais doit être alimentée en 230 V par le régulateur !

Signal de commande aux bornes A1+, A2- 1,43 V:

→La résistance chauffante du thermorelais ne doit pas être alimentée en 230 V par le régulateur !

Essai avec commande de charge en CA (tension alternative 230 V)

Le câble de commande de la charge n'est pas raccordé aux bornes A1\~, A2\~ pour la commande en courant alternatif. La résistance de la sonde de chaleur résiduelle est de R_20^ = 107 à la température ambiante.

Potentiomètre en butée à droite (R = 0Ω).

Attention! Après application de la tension au régulateur de charge, il se passe environ 2 minutes avant la commande du thermorelais.

Signal de commande aux bornes A1/Z1\~, A2/Z2\~ < 80% ED:

→La résistance chauffante du thermorelais doit être alimentée en 230 V par le régulateur !

Signal de commande aux bornes A1/Z1\~, A2/Z2\~ ≥80% ED:

→La résistance chauffante du thermorelais ne doit pas être alimentée en 230 V par le régulateur !

En général

Potentiomètre en butée à gauche (R = 10 kΩ).

→La résistance chauffante du thermorelais ne doit pas être alimentée en 230 V par le régulateur !

NL

Centrale regeling

Les appareils déjà en service qui sont démontés pour être installés à un autre endroit, seront de nouveau testés après leur montage selon les procédures indiquées dans "la mise en service". Pendant le montage s'assurer que l'isolation thermique n'est pas endommagée. Remplacer les parties endommagées de l'isolation thermique. La première charge après le réassemblage en partant de l'état froid de l'appareil (température ambiante) jusqu'à la coupure par le régulateur de charge sera effectué sous la surveillance d'un professionnel qualifié. La puissance absorbée sera enregistrée. Elle ne doit pas dépasser 125% de la charge nominale indiquée sur la plaque caractéristique.

Directive en matière de réparation

Seul du personnel qualifié est autorisé à procéder aux travaux de réparations sur des appareils de chauffage électriques à accumulation. Des réparations non conformes peuvent entraîner des risques graves pour l'utilisateur. Les appareils sont équipés d'une isolation thermique de haute qualité. N'enlever le couvercle du compartiment central avec l'isolation thermique intégrée seulement en cas de remplacement des éléments chauffants Tous les autres composants électriques sont accessibles après enlèvement de la cloison latérale.

Tous les matériaux utilisés dans cet appareil sont recyclables.

E

Reinstalación
