Caractéristiques techniques	Chauffage électrique, puissance de 3,6 kW, technologie à convection.
Dimensions	Largeur : 800 mm, Hauteur : 600 mm, Profondeur : 200 mm.
Poids	Poids net : 20 kg.
Utilisation	Idéal pour le chauffage d'appoint dans les espaces résidentiels et commerciaux.
Maintenance	Nettoyage régulier de la grille d'aération, vérification des connexions électriques.
Sécurité	Protection contre la surchauffe, dispositif de sécurité intégré.
Informations générales	Installation murale, fonctionnement silencieux, garantie de 2 ans.

FOIRE AUX QUESTIONS - FSD 36C DIMPLEX

Comment régler la température sur le DIMPLEX FSD 36C ?

Pour régler la température, utilisez le thermostat situé sur le panneau de commande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Le DIMPLEX FSD 36C ne s'allume pas. Que faire ?

Vérifiez d'abord que l'appareil est bien branché à une prise fonctionnelle. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment nettoyer le DIMPLEX FSD 36C ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne jamais utiliser de produits abrasifs ou d'eau directement sur l'appareil.

Le chauffage émet un bruit étrange. Est-ce normal ?

Un léger bruit peut être normal en raison de l'expansion et de la contraction des matériaux. Cependant, si le bruit est fort ou inhabituel, il est recommandé de contacter un professionnel pour vérifier l'appareil.

Quelle est la puissance du DIMPLEX FSD 36C ?

Le DIMPLEX FSD 36C a une puissance de 3,6 kW, ce qui le rend adapté pour chauffer des pièces de taille moyenne à grande.

Puis-je utiliser le DIMPLEX FSD 36C dans une salle de bain ?

Non, le DIMPLEX FSD 36C n'est pas conçu pour une utilisation dans des zones humides comme les salles de bain. Il est important de respecter les consignes de sécurité et les recommandations d'utilisation.

Comment savoir si le DIMPLEX FSD 36C est en mode éco ?

Lorsque le mode éco est activé, un témoin lumineux s'allume sur le panneau de commande. Consultez le manuel d'utilisation pour plus de détails sur les modes de fonctionnement.

Quelle est la garantie du DIMPLEX FSD 36C ?

Le DIMPLEX FSD 36C est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur. Vérifiez les conditions de garantie lors de l'achat.

MODE D'EMPLOI FSD 36C DIMPLEX

Elektro-Speicherheizgerät
Radiateurs électriques à accumulation
Elektrische accumulatorakhels
Accumuladores éclicros

Etendue des fournitures, Placement 11

Instructions pour la mise en place 12

Gaabarit de perçage 14

Installation de I'appareil 17

Scheme de branchement 24

Réarmement du limiteur de température 27

Opération de commande centralisée 30

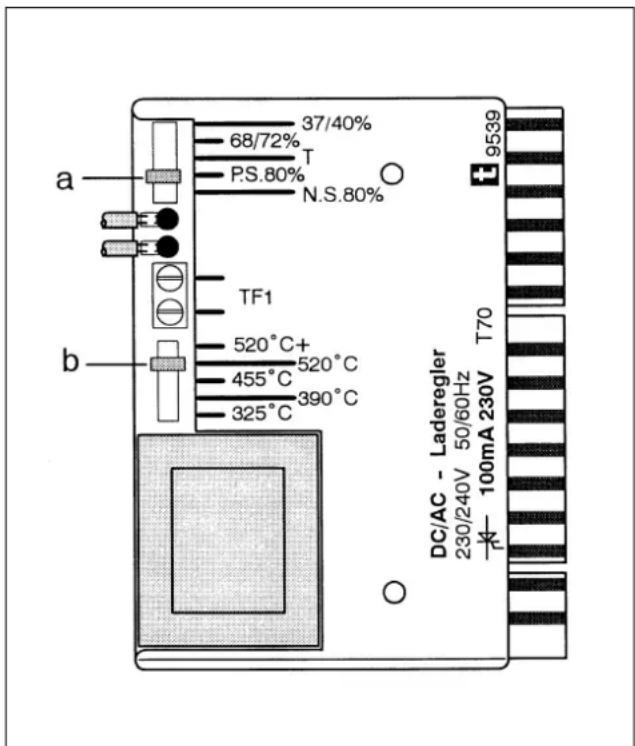

Températures de coupure du régulateur de charge 30

Mise en service 30

Test fonctionnel du régulateur de charge 31

Caracteristique techniques 37

Prescriptions generales

Lors de l'installation, l'usage et l'entretien, le present mode d'emploi doit être soigneusement suivi. Cet apparéil ne peut être installé et réparé que par un professionnel. Toute réparation inadéquate peut occasionner des risques importants pour l'utilisateur. Suivant les normes en vigueur, le present mode d'emploi doit rester disponible à chaque instant et doit être soumis au professionnel qui effectue des travaux à l'apparéil afin qu'il en p renne connaissance.

Nous vous prions des lors de transmettre ce mode d'emploi lors d'un déménagement, au nouveau locataire ou au propriétaire de l'appareil.

Lors de travaux de rénovation avec production de poussière, ne faites fonctionner l'appareil qu'vec ventilateur coupé.

En service les températures de surface peuvent atteindre et dépasser les 80^ .

Les distances minimales indiquées sont à respecter. Les distances ne peuvent être diminuées par des éléments débordants ou tombants.

Dans tous les cas maintainir une distance de 300 mm au moins entre la grille de sortie d'air et des objets de tout genre. Il en est de même pour les tapis à velours.

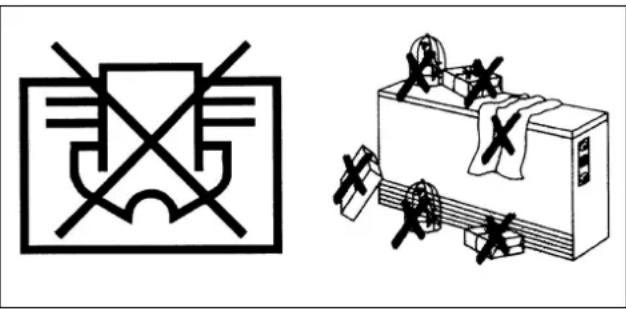

• Ne pas couvrir l'appareil!
• En recouvrant l'appareil par des objets, une accumulation de chaleur en surface peut se produit, qui conduira à une augmentation de la température de surface tant au niveau de l'appareil qu'au niveau de l'objet recouvrant.

• Ne pas introduire ou bouger d'objets dans l'appareil. Ceci peut mener à des perturbations dans le fonctionnement ou même à l'inflammation de ces objets.
• Les objets tombés derrière l'appareil doivent être immédiatement enlevés.
• Garantir que des petits enfants ou des personnes handicapées ne touchent pas aux parois de l'appareil et avant tout pas à la grille de sortie d'air.

Pensez y, même si cet apparéil fonctionne sans flames visibles, il reste un apparéil de chauffage.

Il est interdirit d'utiliser les radiateurs à accumulation dans des locaux renferment des produits explosifs de chaque nature qu'ils soient, et même si ce n'est qu'occasionnellement. Ceci s'applique aussi aux solvants volatiles tels que le trichlo, le tetra, etc. Dans ce cas il y a lieu de s'assurer que les apparèils se sont refroidis jusqu'à la température ambiente.

Il y a lieu d'éviter que l'appareil n'entre en contact avec des produits inflammables ou explosifs tels que rideaux, papier, bombes aerosols, ... etc., ou que ces objets n'entrent dans le courant d'air chaud.

Il est interdirit d'utiliser un appeareil de nettoyage à vapeur pour l'entretien du radiateur electrique.

Fonctionnement

Le radiateur électrique à accumulation emmagasinépendant la nuit dans le noyau la quantité de chaleur nécessairepour le lendemain. Ceci permet d'accumuler à un prixavantageux de l'énergie électrique à des heures ou lesréseaux de distribution des entreprises d'électricité ne sontpas sollicités au maximum.

Dans quelques régions, une recharge peut en plus avoir lieu à certaines heures de la journée quand les températures extérieures sont très basses.

La recharge principale de telles installations avec possibilité de recharge complémentaire pendant la journée est commandee par la commande de recharge pour la nuit.

Observation

Les températures perceptibles sur toutes les surfaces du radiateur n'indiquent que dans une certaine mesure la capacité calorifique. Ceci est d'autant plus valable pour les radiateurs ayant un rendement variable.

Des craquements émis occasionnellement quand le radiateur marche sont dus aux variations de température dans le noyau.

Mode d'emploi

Première charge

Lors de la première charge une légere oedur se dégage, inévitable pour des pieces neuves. Veiller a une ventilation suffisante pendant cette course période de fonctionnement.

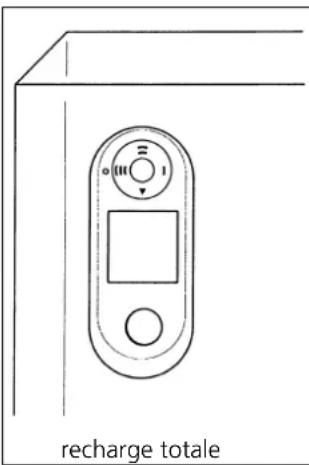

Charge

Le radiateur electrique à accumulation est recharge pendant les heures creuses indiquées par l'entreprise d'électricité compétente; cette opération est générée par la commande delectronique de recharge.

La quantité de chaleur devant être accumulée est déterminée en fonction de la température ambiente et compte tenu de la chaleur résiduelle dans le radiateur. Pour ce mode de fonctionnement, le potentiamètre de charge se trouvant à droite sur le radiateur, sous la plaque de protection, est réglé (à l'usine) sur la position de recharge totale, c'est-à-dire qu'il est tourné à fond vers la droite.

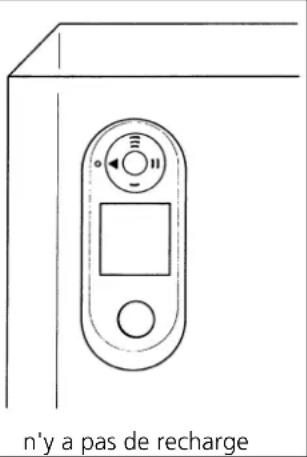

En fonctionnement sans commande de recharge, la plaque de protection est enlevée et le bouton rotatif (voir figure) est emmanché sur le potentiametre de charge. La position du bouton rotatif définit la quantite de chaleur devant etre accumulée.

Règle générale: Lorsqu'il fait très froid, régler le bouton sur une température élevée (tourner le bouton à fond vers la droite) et le régler sur une température plus BASSE quand les températures extérieures sont moins élevées.

Toute modification du réglage doit se faire progressive-ment. Il n'y a pas de recharge quand le bouton est tourné à fond vers la gauche.

Thermostat d'ambiance

La température ambiente est maintainue automatiquement à un niveau constant au moyen d'un thermostat d'ambiance. La température voulue (p.e. 20^ ) est reglee au bouton de réglage du thermostat d'ambiance mural ou incorpore dans l'accumulateur.

Pendant la nuit ou quand le local n'est pas occupé, il y a lieu d'abaisser le réglage de 4^ . Une plus grande réduction est déconseillée, car sinon les parois du local se refroidient trop fortement. Lors d'une modification de réglage de température, il faut tenir compte qu'un certain temps est requis pour atteindre la nouvelle température voulue. Il faut en tenir compte lorsqu'on revenir à la température de comport (annuler p.ex. la réduction de température 1 heures avant la reoccupation du local).

Pour la plupart des thermostats d'ambiance, la réduction de température peut être commandée automatiquement par un interrupteur horsaire.

Lors de l'inoccupation prolongée du local (p.e. pendant plusieurs jours), il est possible de ramener le réglage de la température ambiente à la position antigel.

Entretien

Il est conseilé de passer à l'occasion l'aspirateur dans la zone de la grille de sortie d'air et des ouies inférieures sur le panneau lésral de droite. Dans le cadre des cycles d'entretien, il est conseilé de vérifier également le bon fonctionnement des organes de commande et de régulation. Cette vérification devra être effectuee au plus tard tous les 10 ans pour éviter une surconsommation d'énergie.

Que faire en cas d'anomalie?

Si le radiateur presente des anomalies, observer les instructions fournies à cette page S'il est impossible de déterminer la cause de l'anomalie, prendre contact avec l'installateur compétent. Indiquer le numéro de service (E-Nr. et FD) du radiateur et donner une description aussi précise que possible de l'anomalie constatée. Le numéro de service figure sur la plaque signalétique se trouvant à droite en dessous des grilles de sortie d'air chaud.

Plaque signalétique

Dépannages à effectuer soi-même

Les anomalies sont souvent dues à peu de chose.

1. La pièce n'est pas suffisamment chauffée

• Verifier les fusibles/disjoncteurs pour les radiateurs électriques à accumulation dans l'armoire de distribution, si nécessaire, les replacer ou les réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement repété des fusibles ou disjoncteurs.
  Le potentiomètre de charge est reglé sur une valeur insuffisante. Rectifier le réglage.
  Le thermostat d'ambiance est mal regle. Rectifier le réglage si nécessaire.
  Le ventilateur intégré dans le radiateur électrique à accumulation ne marche pas. Vérifier le fusible ou disjoncteur se trouvant dans l'armoire de distribution, si nécessaire, le remplaçer ou le réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement repété du fusible.
  Les fenêtres et les portes sont continuellement ouvertes.

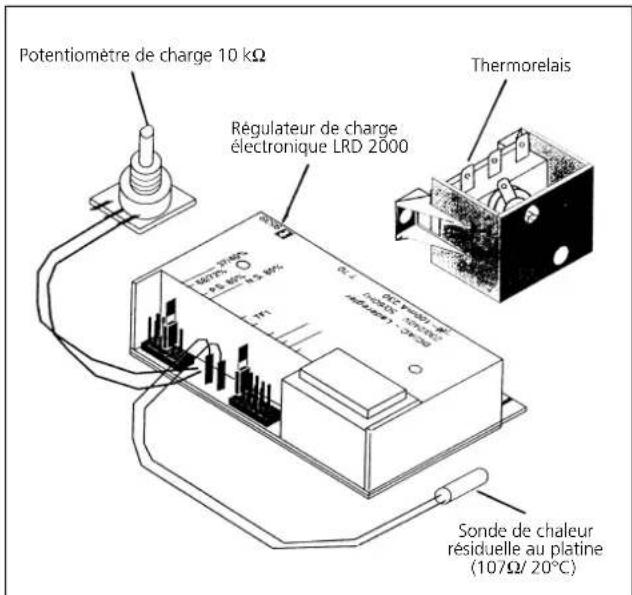

  La commande électronique de recharge est mal régée. Rectifier le réglage conformément aux instructions pour l'utilisation de la commande de recharge.

2. Il fait trop chaud dans la piece

• Verifier le fusible ou disjoncteur de la commande de recharge dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'in-callateur si le fusible fond a nouveau ou si le disjoncteur redéclenché.
  Le thermostat d'ambiance est mal regle (voir point 1).
  La commande de recharge est mal regle (voir point 1).

Instructions pour l'installation

Placement

Placement au sol.

La surface au sol sera lisse et unie et disposera d'une portance suffisante pour le poid de I'appareil (voir tableau). Les apparèils peuvent être posés sur n'importe quel recouvrement de sol. Il est cependant établi, que sous l'influence du poids et de la dissipation de chaleur, des modifications peuvent s'opérer p'ex. sur du PVC, du parquet ou des tapis plain clairs dans l'entourage immédiat des pieds de l'appareil et du flux d'air chaud. Si vous avez la vertitude que les pieds de I'appareil risquent de s'enforcer dans le recouvrement du sol au point d'empêcher la libre convection (circulation d'air) en dessous de l'appareil, il y a lieu de prévoir un socle (accessoire à commander séparément).

Oter les plinthes murales ou de la moquette se trouvant contre le panneau arrriere de l'appareil.

Installation sur consoles

Lorsqu'une hauteur libre au-dessus du sol est exigée ou que la convection est entravée de prime abord au-dessous de l'appareil de chauffage à accumulation, utiliser des consoles combinées WKO 18 pour le montage mural / au sol. Le corps de l'appareil comporte des cornières de fixation pour un montage mural seul sans appui au sol. Toutefois, il importe que le mur prévu à cet effet est en mesure de supporter le poids élevé de l'équipment.

Etat de livreaison

Le logement, le corps et les paquets de briques à accumulation sont livrés enballés séparément. Le corps de l'appareil contient les éléments chauffants, la plaque caractéristique auxiliaire, le bouton rotatif pour le régulator de charge, les cornières de fixation murale, les accessoires de sécurité contre le décrochage et la plaque d'advertisement "Ne pas recouvrir, ne pas poser ou appuyer des objets contre l'appareil".

S'assurer que la fourniture est complte. Reclamer les dommages causés pendant le transport. De petits dommages causés aux briques à accumulation sont sans importance pour le fonctionnement de l'appareil.

Important

En recouvrant l'appareil par des objets, une accumulation de chaleur en surface peut se produit, qui conduira à une augmentation de la température de surface tant au niveau de l'appareil qu'au niveau de l'objet recouvrant.

Montagehandleiding

Opstelling

Instructions pour la mise en place

Le meilleur emplacement pour I'installation se trouve sous une fenetre.

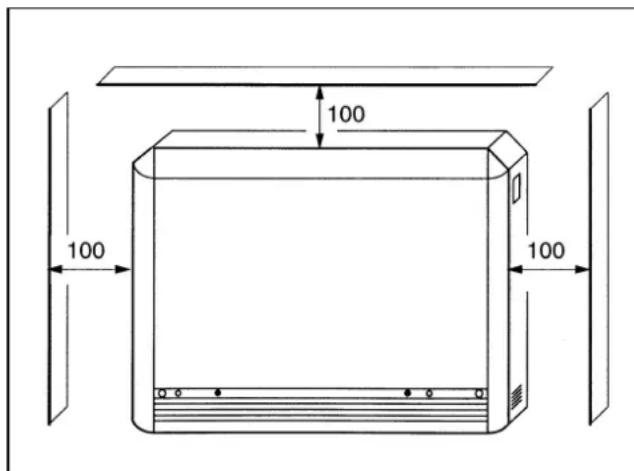

Ménager un écart léseral de 100 mm au moins par rapport aux autres objets et équipements.

Respecter un écart de 100 mm au moins pour l'installation côte à côte de 2 appareils de chauffage.

Dans tous les cas maintainir une distance de 300 mm au moins entre la grille de sortie d'aire et des objets de tout genre. Il en est de même pour les tapis à velours.

Attention!

Les apparèls de chauffag à accumulation ne doivent pas être installés:

-dans des locaux en danger d'explosion
- dans des locaux susceptibles de contenir une atmophère corrosive.

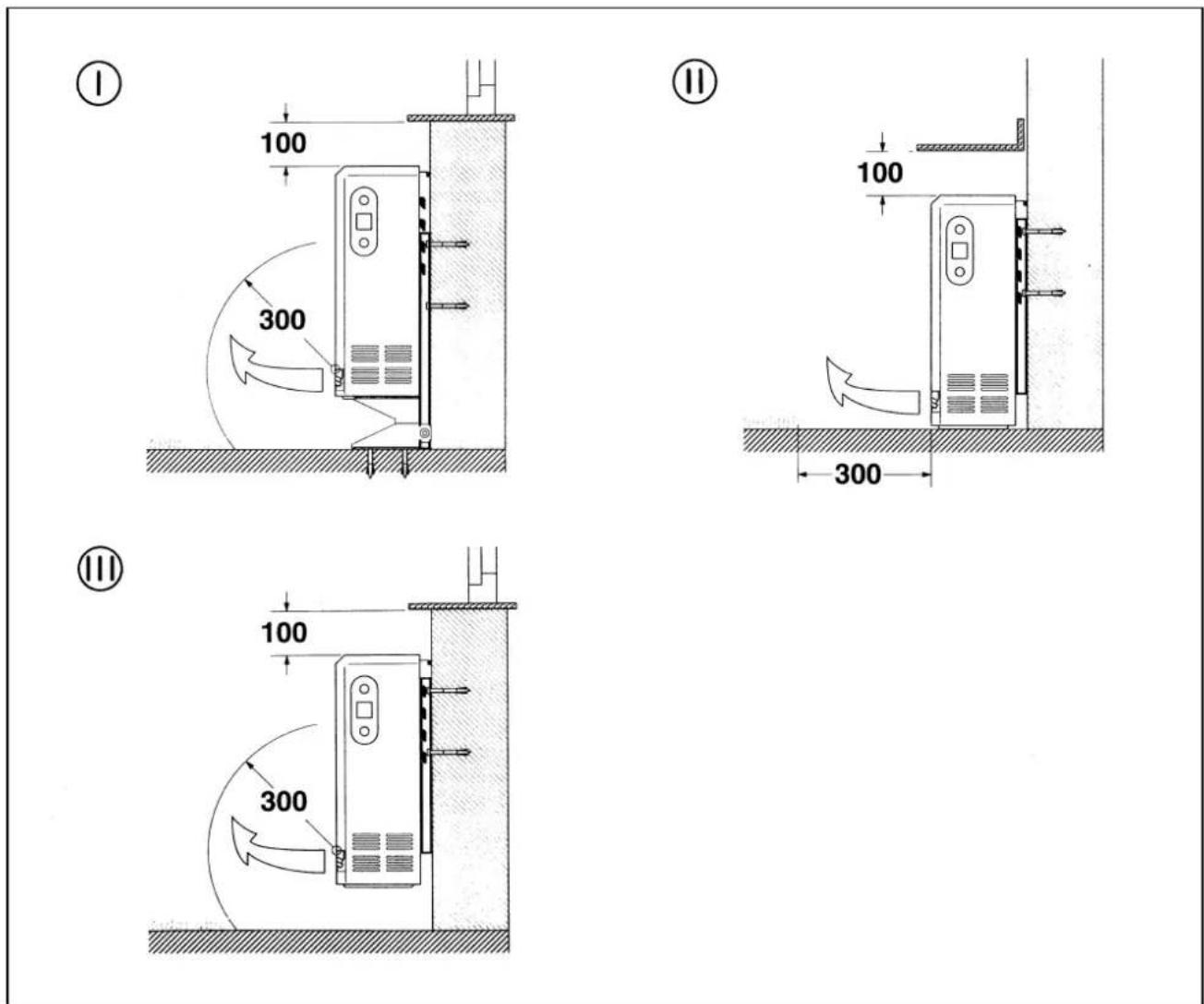

I. Ecarts à respecter pour le montage mural / au sol avec accessoire console combiné WKO 18
II. Ecarts pour un montage au sol.
III. Ecarts pour un montage mural avec supports standard.
IV. Ecarts pour une installation isolée avec accessoire console combiné WKO 18 et habillage arrière.
V. Ecarts pour une installation isolée avec habillage arrière.

NL

A: Pour montage mural/au sol (attentione. vérifier la capacité portante de la maconnerie)

B: Pour montage mural/au sol (console combinée WKO 18 exigée)

A

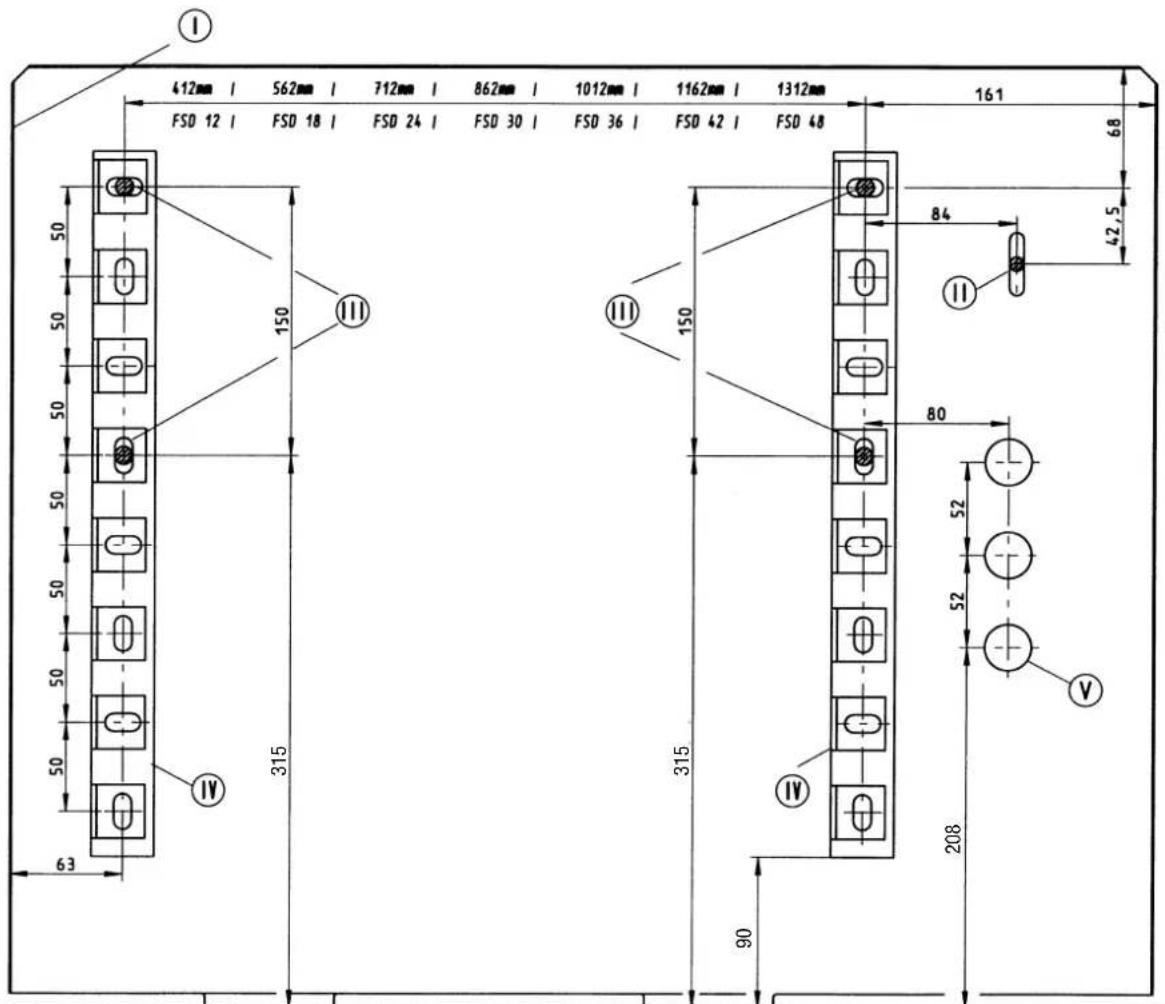

① Marquer le bord extérieur de la poid (repère de suspension)
Orifives de percage diamètre 8 mm profondeur 80 mm (vis de sécurité)
Orifives de perçage diamètre 10 mm, profondeur 130 mm min.
Fixation murale
Passage de cable

Boorsjabloon

Installation de l'appareil

Attention! Installation et réparation de cet apparéil uniquement par un spécialiste.

1. Retirer l'appareil de son emballage. Conserver le carton ondulé ca le gabarit de perçage est imprimé dessus. Disposer du reste de l'emballage. Enlever la grille de sortie d'air en desserrant les vis de fixation (A, D).
2. Devisser les vis de fixation (figure 3-B) maintainant les deux parois laterales. Repousser les deux parois laterales gauche et droite de 5mm vers le haut, puis les retire dans le sens horizontal.
3. Devisser les vis de fixation (C) de la paroi frontale.

4. Faire pivoter la paroi frontale vers l'avant et la libÉrer de l'encadrement.

5. Installation
   Deux types de console sont disponibles pour les différentes possibités de montage (voir page 12, 13).

A-Console standard
Livree en série avec l'appareil de chauffage.
Pour montage au sol (sécurities contre le basculement) ou montage mural (sans appui au sol).

B-Console combinée (WKO 18)
Accessoire pour montage mural /au sol. Indispensable lorsque le mur n'est pas apte à supporter le poids élevé de l'équipment (voir page 37 pour les poids des équipements).

Un gabarit de perçage pour les différentes installations possibles est fourni sur le carton d'emballage imprimé (voir également page 14, 15 pour le gabarit de perçage). Avant le montage s'assurer que les vis et les chevilles fournies convenennent pour la maconnerie correspondante. Le cas échéant, utiliser des organes de fixation appropriés.

Couper les cables de branchement à la longueur de manière qu'ils ne puisent pasvenir en contact avec les parois du radiateur pendant le fonctionnement. Ne pas former de boucles derrière et sous l'appareil.

O

6a. Montage mural / au sol

Pour une installation avec dégagement au sol lorsque le mur ne peut pas supporter le poids de l'équipement, utiliser des consoles combinées (accessoire WKO 18).

6b. Montage au sol

Fixer la cornière de sécurité contre le basculement (console standard dasn le corps de chauffage) en utilisant le gabarit de perçage (voir également page 14, 15)

6c. Montage mural

Pour le montage mural sans appui sur le sol s'assurer que le mur de fixation est apte à supporter le poids total de l'Equipement.

1. Protégier l'appareil contre le décrochage. Les vis (M6 x 80) et les chevilles nécessaires se trouvent dans le corps de chauffage. Pour les dimensions, voir le gabarit de percage et/ou page 14, 15-II.
2. Enlever la plaque de fermeture. A cet effet, devisser les deux vis de fixation laterales et pousser la plaque de fermeture vers la droite.
3. Enlever le carton pliant (protection de transport).

#

1. Poser la rangee inférieure de briques à accumulation. Commecer à fleur du côte droit.
2. Avec la pose de la rangée inférieure de briques, incorporer le premier élément chauffant.
3. Poser la deuxieme et la troisieme rangee de briques. Mettre en place le deuxieme élément chauffant.
4. Poser la quatrième et la cinquième rangée de briques. Mettre en place le troisième élément chauffant et poser la première rangée de briques (total 6rangées).
5. Nettoyer soigneusement le compartment de sortie d'air et le bloc de commutation (avec un aspirateur).
6. Remetre en place le couvercle du compartment central Cote auche

Le rebord supérieur du couvercle de compartment central doit s'appuyer en haut sur la cloison intermédiaire gauche.

Faire glisser rebord latorial du couvercle derriere le rebord de la cloison intermédiaire gauche.

O

1. Cote droit
   Introduire le rebord latorial du couvercle de compartment central entre I'isolation laterale et le panneau en tole. Appliquer fermenemt le couvercle et le fixer sur le panneau en tole croit a I'aide de 2 vis.
2. Branchement des éléments chauffants
   Brancher les connecteurs matérialisés aux extrémités des éléments chauffants. La cloison intermédiaireporte également des répères correspondants. Fixer les cables libres avec des attaches.
3. Coller la plaquette de rendement (dans l'emballage) dans la case libre de la plaque caractéristique de l'appareil de chauffage (voir figure).

#

Désignations du schéma de câblage

A1+, A2- - DC-signal (0,91-1,43V DC) de commande de la charge

A1~, A2~ - AC-signal (ED%, 230V AC) de commande de la charge

K1 - contacteur de chauffage

L1, L2, L3 - conducteurs d'alimentation

LE - Fil de commande du ventilateur

LH - Fil de commande du chauffage d'appoint

LR - égulateur de charge intégré

L-R - ension d'alimentation du régulateur de charge intégré

M1 - moteur de ventilateur

N-neutre

N-R -neutre pour le régulateur de charge intégré

N-SH - Neutre de la commande directe du cycle de charge

PE - conducteur de protection

P1 - églage de l'intensité de charge

R1-R3 - éléments chauffants

R7 - résistances série pour le ventilateur

R9 - chauffage d'appoint (en option)

R10 - Resistance série pour le ventilateur

RTR -thermostat d'ambiance

STR 1,2 - régulateur de température de sécurité

TB-Limiteur de temperature

TF1 -capteur de température du compartment central

THR - protection thermique de la charge

TR9 - Thermostat chauffage d'appoint

TRG1,2 -Thermostat grille de sortie d'air

NL

1. Accrocher la paroi frontale dans le repli interieur du couvercle en soulevant légarement.
2. Visser la paroi frontale (vis C)
3. Des encoches en forme de clésont menagées dans la paroi laterale.
4. Faire glisser la paroi laterea sur les pivots et pousser vers le bas. Visser (figure 21-B).
5. Fixer la grille de sortie d'aire (A, D). Le montage est maintainant terminé.
   Réarmement du limiteur de température (suite à un début):
   A executer uniquement par un spécialiste!
6. Mettre le radiateur électrique hors tension.
7. Laisser le radiateur se refroidir suffisamment.
8. Déposer le panneau l'atéral de droite.
   Actionner le bouton de réarmement, par ex. avec la lame plate d'un tournevis.

O

Fonctionnement avec commande centralisée

Veuillez prendrebonne note des informationsfigurant dans les instructions de service de la commande centralisee.

1. Commande centralisée en courant continu

(Signal de commande : tension continue 0,91 à 1,43 V cc) Le signal de commande provenant des unités de commande centralisées ou de groupe doit être relié aux bornes A1+, A1- (voir schéma de branchement page 24 - respecter la polarité).

Comportement en cas de défaillance

Le radiateur à accumulation estprogramme en usine pour une "réaction positive aux defaults (P.S.)",c'est-à-dire qu'en cas de defaillance du signal de commande, suite par ex. à un défaut dans la commande de charge, le radiateur est rechargé au maximum de sa capacité.

Si I'on souhaite une interdiction de recharge en cas de défaillance, il faut déplacer le cavalier de programmation (a) du régulateur de charge sur "N S." (réaction négative à la défaillance).

2. Commande centralisée en courant alternatif

(Signal de commande : tension alternative 230 V ca)
Le signal de commande provenant des unités de commande centralisées ou de groupe doit être relié aux bornes A1/Z1~, A2/Z2~. (voir schéma de branchement page 18).

Comportement en cas de défaillance

Le radiateur à accumulation estprogramme en usine pour une "reaction positive aux defaults (P.S.)",c'est-à-dire qu'en cas de defaillance du signal de commande, suite par ex. à un défaut dans la commande de charge, le radiateur est rechargé au maximum de sa capacité.

Si I'on souhaite une interdiction de recharge en cas de défaillance, il faut déplacer le cavalier de programmation (a) du régulateur de charge sur "N S." (réaction négative à la défaillance).

Nota: La programmation d'une réaction négative à la défaillence n'est possible qu'en mode de commande directe avec les commandes centralisées suivantes :

-ZWM99AC,ZWM95MC
-ZWM 99 AC, ZWM 95 MC avec apparéil de commande de groupe GRM 95.

De plus, la réaction négative au début n'est possible qu'avec un système à facteur de marche ED 80% .

2.1. Adaptation en vue d'un système ED

Le régulateur de charge d'un radiateur à accumulation peut fonctionner avec des commandes centralisées de recharge des systèmes ED 80% , 72% , 68% , 40% et 37% . Le réglage usine est prévu pour un système ED 80% .

L'adaptation au système ED peut être faite en déplaçant le cavalier de programmation (a) sur la position ajustate.

Températures de coupure du régulator de charge

Les radiateurs à accumulation peuvent être régés sur des charges réduites (température de coupure la plus BASSE). En usine, la température de coupure est régée sur sa valeur maximale de 520^

Pour réduire la température de coupure, déplacer en conséquence le cavalier de programmation (b). (Note: Appliquez les instructions de dimensionnement).

La position d'enfichage T est réservée aux essais en usine et ne doit enaucun cas etreutilisee.

Température de réduction de la- réduction de la coupure en °C puissance de fourniture max. chauffage en % de chaleur en %
520+ 0 0
520 0 0
455 17 18
390 32 39
325 44 51

Mise en service

A la fin de tous les travaux de montage et de branchement t ester le fonctionnement de I'appareil.

Les contrôles suivants qui constituent un minimum, seront effectuels sur les équipements entrant dans le champ d'application des dispositions VDE:

Contrôle d'isolement avec une tension de 500 V minimum. La résistance d'isolement doit être d'au moins 0,5 MΩ.

L'installateur doit mesurer la puissance absorbée (par ex avec un compteur kWh). En variante, il est possible d'effectuer une mesure de la résistance à froid.

Il n'est pas nécessaire de faire effectuer le premier chauffage des-appareils en presence du personnel qualifie. A la fin du test de fonctionnement les appareils peuvent etre remis immeditatement a l'utiliser pour le chauffage.

F

Test fonctionnel du régulateur de charge

Description

Le LRD 2000 est un régulateurlectroniquea deux échelons qui, en fonction de la températe du noyau, du signal de commande de recharge (bornes A1+, A2- ou. A1/Z1~ A2/Z2~), de l'autorisation de charge (bornes L-SH, N-SH) et du réglage du potentiametre commande par l'intérmédiaire d'une sortie à triac l'application du 230V à la thermisstance CTP du thermorelais.

La température du noyau (état de charge réel) est captée par une sonde de chaleur résiduelle au platine.

Conditions

• Le test fonctionnel doit se faire à l'etat froid du radiateur.
• Le cavalier de programmation (a sur Fig.1) doit être placé sur „PS. 80%“ (réglage usine).
  -La tension reseau doit etre appliquee aux bornes R,N ^ (alimentation du regulateur de charge) et SH, NSH" (autorisation de charge).

Attention!

La sortie de commande du régulateur électronique de charge ne peut pas débiter plus de 100mA .Une surcharge en sortie provoque la destruction du régulateur de charge.

Remarques importantes

L'autorisation de charge est transmise au radiateur après environ 2 minutes de chauffage de la résistance chauffante du thermorelais.

Essai en mode manuel (préselection manuelle de la charge)

Le cable de commande de la charge n'est pas raccordé aux bornes A1+, A2- ou A1/Z1~, A2/Z2~.

La résistance de la sonde de chaleur résiduelle est de

R_ZO^ocC = 107 a la temperature ambiente.

Potentiometre en butee a droite (R = 0)

Attention! ÀpRES application de la tension au régulateur de charge, il se passé environ 2 minutes avant la commande du thermorelais.

La résistance chauffante du thermorelais doit etre alimentee en 230 V par le regulateur!
Potentiometre en bute a gauche (R = 10k)
La résistance chauffante du thermorelais ne doit pas etre alimentee en 230 V par le regulateur!

Essai avec commande de charge en CC (tension continue 0,91 - 1,43 V)

Le cable de commande de la charge n'est pas raccordé aux bornes A1+, A2- pour la commande en courant continu.

La résistance de la sonde de chaleur résiduelle est de R_20^ = 107 à la températe ambiente.

Potentiometre en butee a droite (R = 0)

Si la tension continue de commande est déjà présente au moment de l'application de la tension reseau, la première commande du thermorelais a lieu après environ 15 secondes.

Signal de commande aux bornes A1+, A2- < 1,40 V:

La résistance chauffante du thermorelais doit etre alimentee en 230 V par le regulateur!
Signal de commande aux bornes A1+, A2- 1,43 V:
La résistance chauffante du thermorelais ne doit pas etre alimentee en 230V par le regulateur!

Essai avec commande de charge en CA (tension alternative 230 V)

Le cable de commande de la charge n'est pas raccordé aux bornes A1~, A2~ pour la commande en courant alternatif. La résistance de la sonde de chaleur résiduelle est de R_20^ = 107 à la température ambiente.

Potentiometre en butee a droite (R = 0)

Attention! ÀpRES application de la tension au régulateur de charge, il se passé environ 2 minutes avant la commande du thermorelais.

Signal de commande aux bornes A1/Z1~, A2/Z2~< 80% ED:

La résistance chauffante du thermorelais doit etre alimentee en 230 V par le regulateur!
Signal de commande aux bornes A1/Z1~, A2/Z2~ ≥80% ED:
La résistance chauffante du thermorelais ne doit pas etre alimentee en 230 V par le regulateur!

En général

Potentiometre en bute a gauche (R = 10k)

La résistance chauffante du thermorelais ne doit pas etre alimentee en 230V par le regulateur!

Centrale regeling

Les apparêils déjà en service qui sont démontés pour être installés à un autre endroit, seront de nouveau testés après leur montage selon les procédures indiquées dans "la mise en service". Pendant le montage s'assurer que l'iso1ation thermique n'est pas endommagée. Remplacer les parties endommagées de l'iso1ation thermique. La première charge après le réassemblage en partant de l'état froid de l'appareil (température ambiante) jusqu'à la coupure par le régulateur de charge sera effectué sous la surveillance d'un professionnel qualifié. La puissance absorbée sera enregistrée. Elle ne doit pas dépasser 125% de la charge nominale indiquée sur la plaque caractéristique.

Directive en matière de réparation

Seul du personnel qualifié est autorisé à procéder aux travaux de réparations sur des apparèils de chauffage électriques à accumulation. Des réparations non conformes peuvent entrainer des risques graves pour l'utilisateur. Les apparèils sont équipés d'une isolation thermique de haute qualité. N'enlever le couvercle du compartment central avec l'isolement thermique intégrée seulement en cas de remplacement des éléments chauffants Tous les autres composants électriques sont accessibles après enlevvement de la cloison latérale.

Tous les matériaux utilisés dans cet apparéil sont recyclables.

Reinstalación
