MODE D'EMPLOI HFi 212 DIMPLEX

Appareils de chauffage par accumulation

Accumulatorverwarming

DC dimplex

Instructions de montage et d'utilisation

Remarques d'utilisation 2

Etat à la livraison, installation 4

Montage de l'appareil 5

Branchements electriques 9

Mise en service, informations sur l'appareil 10

Coordonnées 20

Inhoud

Montage apparaten 14

Remarques d'ordre général

Veuillez tenir compte de ces instructions pour la mise en place, l'utilisation et l'entretien de l'appareil. Seule une personne qualifiée est autorisée à effectuer l'installation de cet apparéil et à le réparer. Une réparation inappropriée peut entraîner des dangers considérables pour l'utilisateur.

Les instructions de montage et d'utilisation doivent être disponibles à tout moment et être remises au spécialiste pour information en cas d'intervention sur l'appareil.

Nous vous prions de bien pouvoir transmettre ces instructions au propriétaire ou au prochain locataire en cas de déménagement.

Lors d'eventuels travaux de renovation produit de la poussière, veuillez éteindre le ventilateur de l'appareil si celui-ci est en marche.

Mises en garde

• Attention! Pendant le fonctionnement de l'appareil, la température des surfaces peut dépasser 80^ .

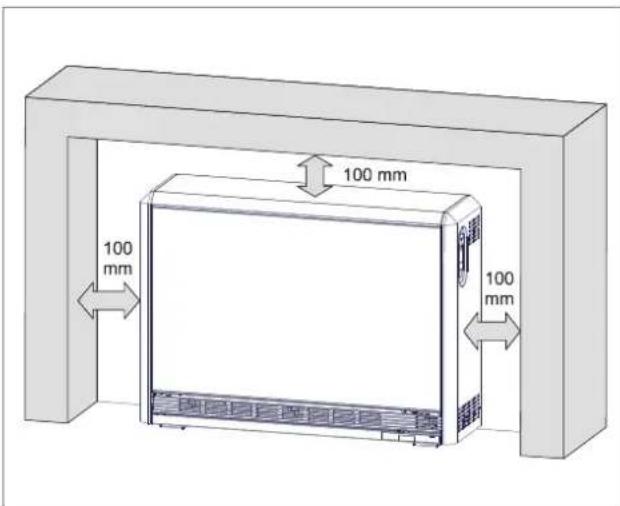

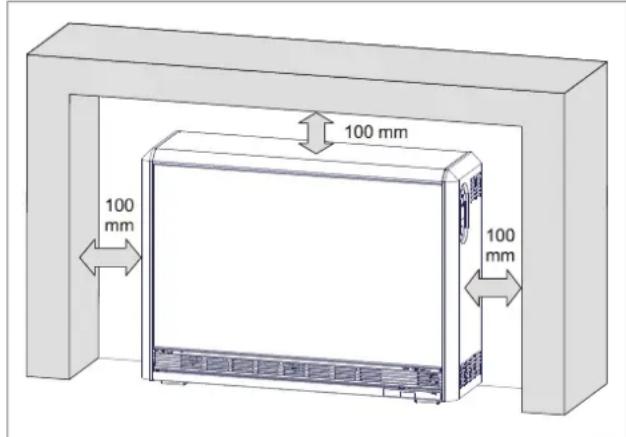

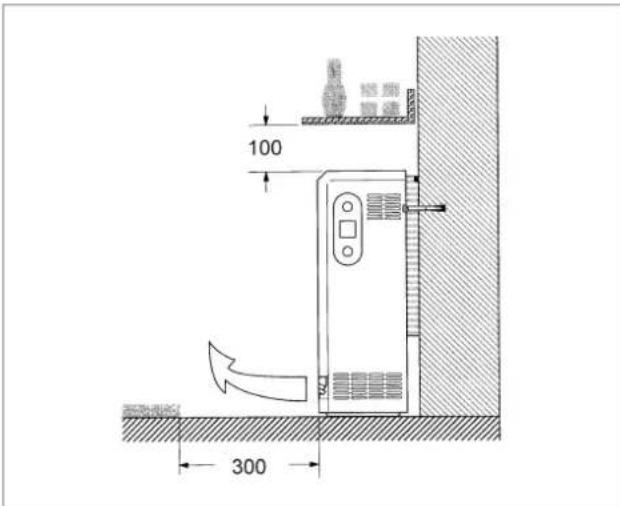

• Veuiliez respecter les distances minimales de sécurité.
  Celles-ci ne doivent pas etre réduites par la presence d'objets suspendus à l'appareil.

• Quelle que soit la nature des objets, ces derniers ne doivent pas etre a moins de 300~mm de la grille d'échévement de l'air. Cette recommendation vaut également pour les tapis a poils longs.

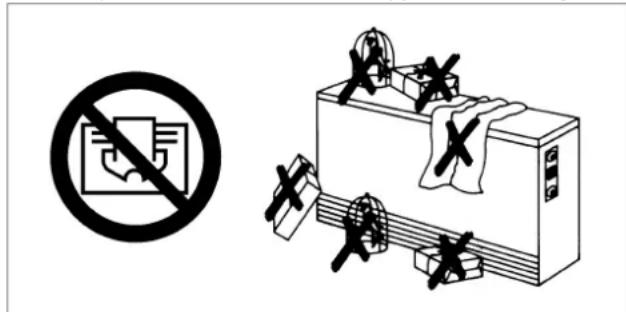

• Ne recouvre pas l'appareil.
• Un recouvrement de l'appareil engendre une accumulation de chaleur entrainant une augmentation de la température des surfaces de l'appareil et des objets.

• Évitez tout contact de l'appareil avec des objets (a fortiori l'introduction d'objets dans l'appareil) pour prévenir un dysfonctionnement de l'appareil ou une inflammation des objets.
• Retirez immédiatement tout objet qui aurait pu tomber à

I'arriere de I'appareil de chauffage par accumulation.

• Veillez à ce que les enfants en bas âge et les personnes fragiles n'entrent pas en contact avec les surfaces de l'appareil, surtout avec la grille d'échéppement de l'air.
• Veillez tout particulièrement à ce qu'aucun objet, ridesau, papier, aérosol, etc. par ex. ne touche l'appareil, ou ne soit place devant ou sur lui, soit directement, soit sous l'action de l'air chaud.
• Les apparêls de chauffage électriques par accumulation ne doivent pas être installés dans des pieces abritant, même temporairement, des matières explosives de chaque nature que ce soit, telles que gaz, vapeurs ou poussières. Cette recommendation vaut également pour les dissolvants de type trichloréthylene, tetrachloroethylene, etc. Dans un tel cas, assurez-vous que les apparêls restent à température ambiente.
• N'utilisez pas de vapeur sous pression pour nettoyer l'appareil de chauffage par accumulation.
• Ce dernier n'est pas destiné à des utilisateurs, y compris des enfants, qui, compte tenu de leurs capacités physiques, sensorielles ou intellectuelles, ou de leur manque d'expérience ou de connaissances, ne sont pas en mesure de le manipuler, à moins qu'ilns ne soient surveillés par une personne responsable de leur sécurité ou qu'ilns aient reçu de cette personne des instructions d'utilisation.
• Surveilliez les enfants pour éviter qu'ils ne jouent pas avec l'appareil.

Objet

L'appareil de chauffage par accumulation absorbe dans son noyau la nuit la quantité de chaleur requise pour la journée suivante. Ce système permet d'emmagasiner à peu de frais de l'énergie électrique à un moment où les reseaux de distribution des sociétés d'électricité ne sont pas surcharges. Dans certaines régions, il est également possible, en période de froid intense, d'accumuler de l'énergie supplémentaire pendant certaines plages diurnes.

Sur les installations permettant ce surcroît d'accumulation pendant la journée, l'essential de la montée en charge a tout de même lieu pendant la nuit.

Les claquements se produit parfois pendant le fonctionnement de l'appareil sont dus à des changements de température dans le noyau d'accumulation.

Première montée en température

Comme sur tout apparéil neuf, de légers bruits peuvent survenir lors de l'utilisation initiale. Prévoyez une ventilation suffisante.

Montée en charge par régulation

Une régulation de montée en charge en fonction des conditions atmosphériques commande la montée en température de l'appareil de chauffage par accumulation.

La quantité de chaleur à accumulator est déterminée en fonction de la température extérieure et de la chaleur résiduelle du noyau d'accumulation.

Dans ce mode de fonctionnement, le commutateur de réglage est positionné sur la montée en charge maximale (dans le sens des aiguilles d'une montre en butée à droite, réglage départ usine).

Montée en charge en manuel

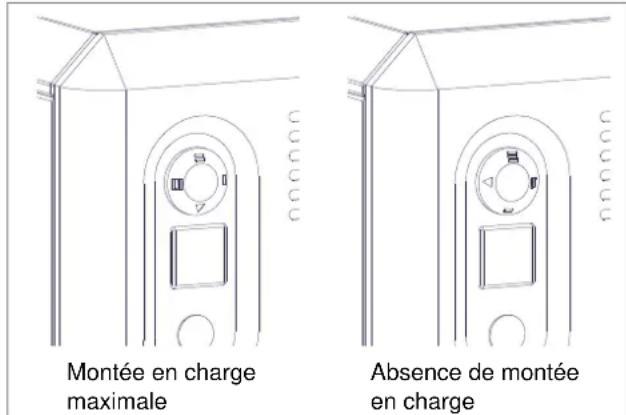

Lorsque la montée en charge doit être réalisée en manuel, le sélecteur rotatif est engagé sur la tige du commutateur de réglage. Pour cela, il faut retarder le cache sur la face frontale de l'appareil de chauffage par accumulation.

La quantité de chaleur à accumulator est régée au moyen du sélecteur rotatif.

Ce dernier est réglé sur III (en butée à droite) les jours de froid intense, sur une température moindre lorsqu'il fait plus chaud.

Lorsque le sélecteur est en butée à gauche, aucune montée en charge ne se produit.

Régulation de la température ambiente

Le régulateur de température ambiente règle automatiquement la transmission de la chaleur accumulée dans l'appareil de chauffage. Le réglage de la température souhaïée (20°C par ex.) est réalisé au moyen d'une échelle. Les régulates de température ambiente sont de deux types : à montage mural ou intégré à l'appareil de chauffage par accumulation.

Pendant la nuit ou lorsqu'une piece n'est pas utilisée, la température ambiente doit être abaisée de 4^ envi ron. Une diminution plus forte de la température n'est pas raisonnable car elle entraine un refroidissement trop important des murs. Une modification du réglage n'est pas perceptible immédiatement, il faut attendre quelque temps avant que la température ambiente souhaïée soit atteinte. Veuiliez donc tenir compte de la diminution provisoire de la température ambiente (1 heures au minimum) avant d'utiliser à nouveau la piece. De nombreux régulateurs permettent un réglage automatique à distance par le biais d'un interrupteur horsaire.

En cas d'absence prolongée, prévoyez une protection antigel.

Entretien

Il est judicieux d'aspirer de temps à autre la zone de la grille d'échéppement de l'air et celle des rangées inférieures de rainures (paroi latérale droite de l'appareil).

Dans le cadre des cycles d'entretien, il est conseilé de vérifier le fonctionnement correct des organes de commande et de régulation. Cette vérification doit être effectue au moins tous les 10 ans pour prévenir toute consommation d'énergie inutilie.

Dépannage immédiat des légers définuts

Température ambiente trop faible

• Contrôlez dans le tableau de distribution les fusibles de l'appareil de chauffage par accumulation, remplacez-les éventuellesment et remettez l'appareil sous tension.
• Le commutateur de réglage de l'appareil est positionné sur une température trop faible. Modifiez le réglage.
• Le régulateur de température ambiente est mal régle. Modifiez le réglage.
• Le ventilateur intégré à l'appareil de chauffage par accumulation ne fonctionne pas. Contrôlez dans le tableau de distribution les fusibles, remplacez-les éventuellesment et remettez l'appareil sous tension.
• Les fenêtres et portes sont ouvertes en permanence, ou les piècesavoisinantes ne sont pas chauffées, alors que le dimensionnement de l'appareil prévoyait un chauffage des pièces annexes. Il ne se produit aucune défaut.
• En cas de fonctionnement avec régulation de montée en charge : La régulation centrale de montée en charge est mal réglee. Procedez à une modification du réglage conformément aux instructions d'utilisation de la régulation.
• Le commutateur de réglage du régulateur de montée en charge n'est pas positionné sur une montée en charge maximale. Modifiez le réglage.

Température ambiente tropéevee

• Contrôlez dans le tableau de distribution le fusible de la régulation de montée en charge, remplacez-le éventuellesment et remettez l'appareil sous tension.
• Le commutateur de réglage de la régulation de montée en charge de l'appareil est positionné sur une température tropievee. Modifiez le réglage.
• Le régulateur de température ambiente est mal régle. Modifiez le réglage.
• La régulation centrale de montée en charge est mal réglée. Procedez à une modification du réglage conformément aux instructions d'utilisation de la régulation.

Si vous n'étés pas en mesure de réseau yours-même au défaut, veuillez vous adresser à votre électricien ou au service après-vente d'appareils Dimplex le plus proche.

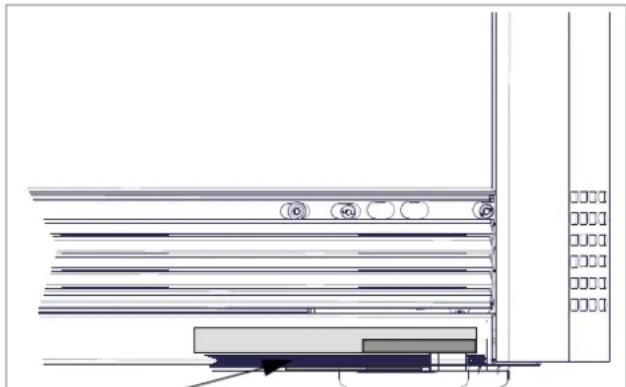

Pour pouvoir Traitser la commande, nous aurons besoin du numero produit (E-N2) et de la date de fabrication (FD) de l'appareil mentionnés sur la plaque signalétique à droite en dessous de la grille d'échéppement de l'air.

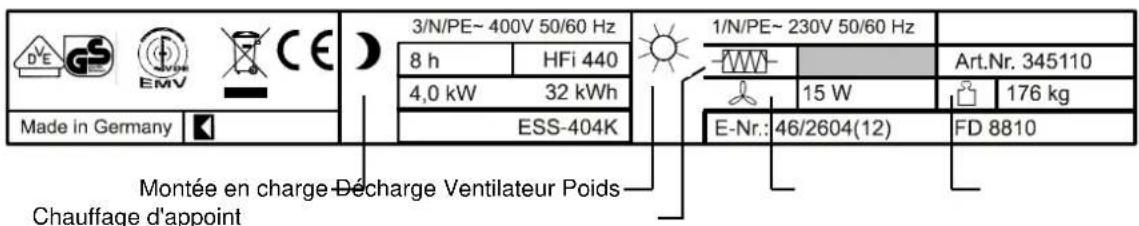

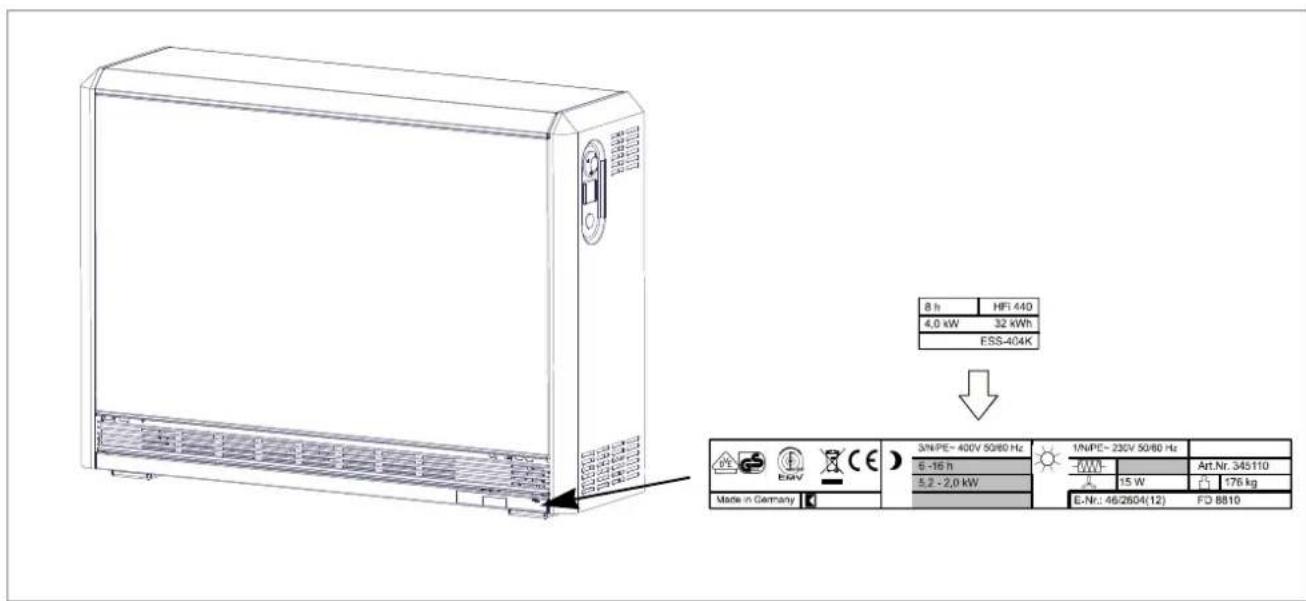

Plaque signalétique

Etat à la livraison

La jaquette, le kit de chauffage et les briques réfractaires sont livrés dans des emballages séparés.

• Le kit de chauffage compte les éléments suivants :
• 3 éléments chauffants.
• 1 plaque signalétique d'element chauffant,
• 1 sélecteur rotatif de montée en charge,
  -1 vis, cheville, rondelle stabilisatrice,
• 6 vis de fixation des barrettes d'accrochage mural.

Les barrettes d'accrochage mural sont posées dans les mouses en polystyrene expansé de l'emballage de l'appareil. Veuillez vérifier que le matériel livre est bien complét. En cas de dommages dus au transport, la déclaration de sinistre doit être rédigée conformément à la note correspondante. Un léger endommagement des briques refractaires n'a aucune incidence sur le fonctionnement de l'appareil de chauffage.

Installation

Il est interdit de placer un apparéil de chauffage par accumulation

-dans une piece a risque d'explosion,
-dans une piece a atmosphere potentiellement corrosive.

Vérifie la force portante du sol sur lequel sera posé l'appareil.

La surface de l'emplacement d'installation doit être mise et plane. Les appareils de chauffage par accumulation peuvent être posés sur tout sol normal. Néanmoins, lorsque le revêtement du sol est en PVC, parquet ou moquette claire, il peut se produit des changements de couleur à l'emplacement des pieds de l'appareil sous l'effet de la pression et de la chaleur. Les plinthes en plâtre ou en moquette situées sur le mur à l'arrière de l'appareil doivent être retirees.

Il est impératif d'utiliser des cales de montage (accessoires spéciaux)

• dans le cas de revêtements de sol sensibles à la chaleur ne supportant pas de manière fiable des températures de 80^ .
• s'il faut s'attendre à ce que les pieds de l'appareil s'enforcent dans le sol et que l'échange d'air en dessous de l'appareil de chauffage soit entrave.

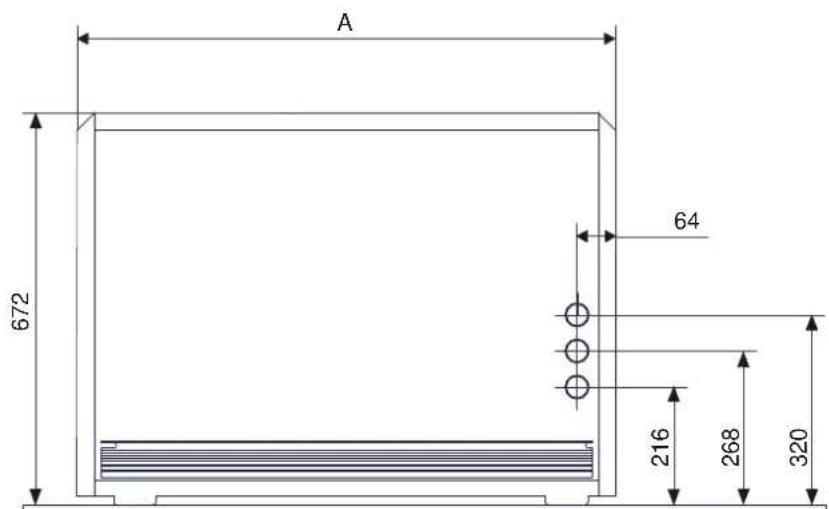

Dimensions de la conduite d'amnéée
Type Cote A
VFMi 20 C 626 mm
VFMi 30 C 776 mm
VFMi 40 C 926 mm
VFMi 50 C 1076 mm
VFMi 60 C 1226 mm
VFMi 70 C 1376 mm

1. Sortez l'appareil de son emballage. Éliminez le matériel d'emballage conformément à la réglementation.

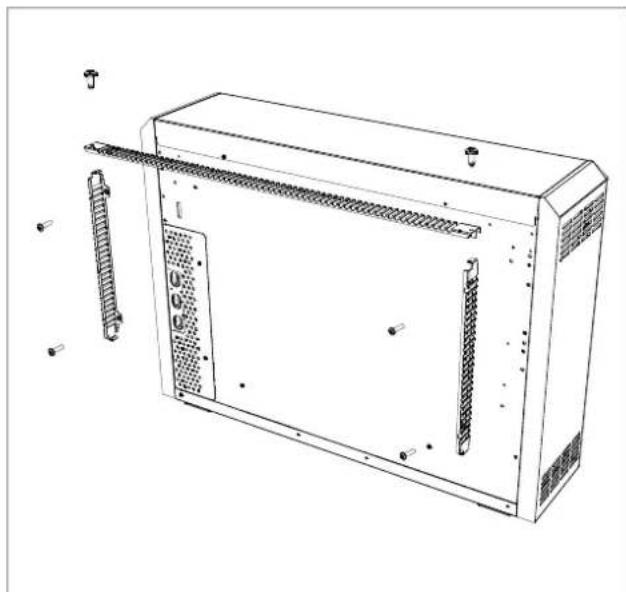

Vissez sur la face arriere de l'appareil les deux barrettes latérales d'accrochage mural. Vissez la barrette d'accrochage supérieure aux deux barrettes latérales.

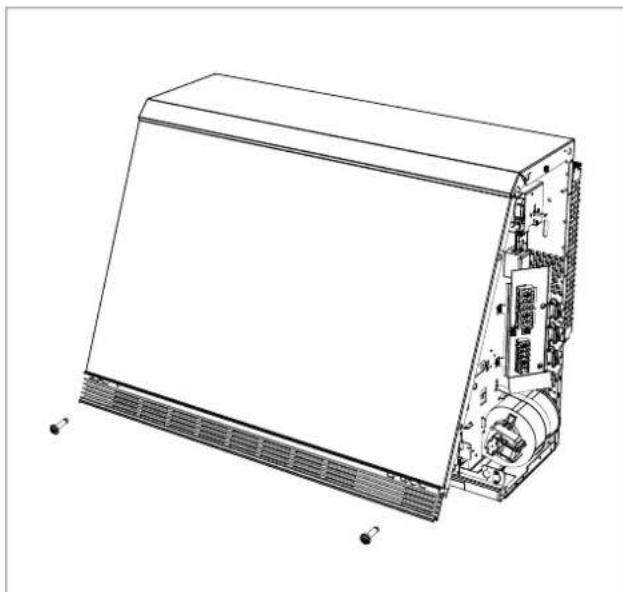

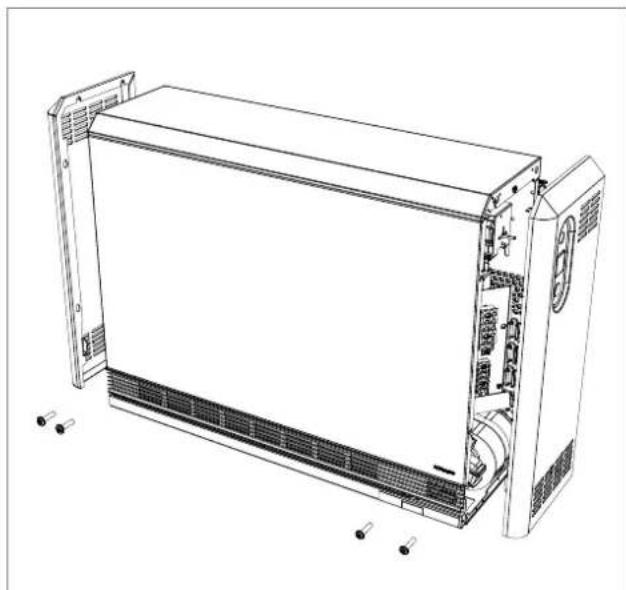

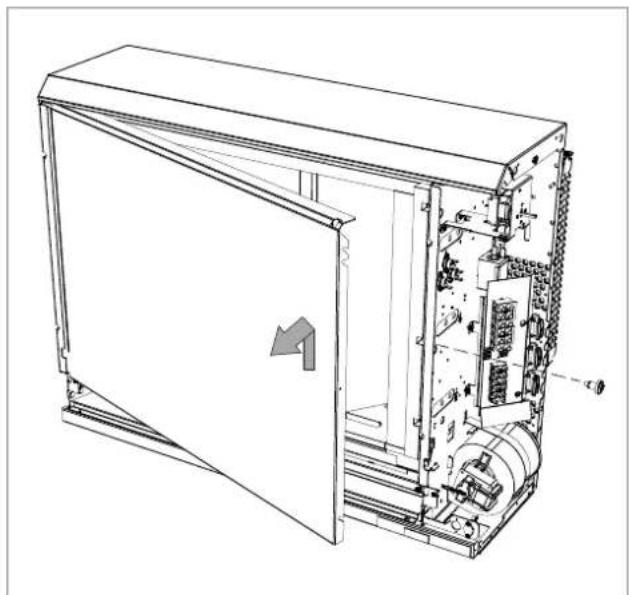

1. Devissez les vis des parois laterales.
   Souveze les parois laterales de 5 mm environ, puis détachez-les de l'appareil, à l'horizontale.

Dévissez alors les vis de fixation de la paroi frontale de l'appareil.

1. Faites pivoter celle-ci vers le haut et detachez-la de son support supérieur. Introduisez les cables électriques dans l'appareil en prévoyant une décharge de traction.

Raccourcissez les fils de telle sorte qu'en fonctionnement aucun cable ne puisse enter en contact avec une surface chaude. Evitez les boucles de cable à l'arrière ou en dessous de l'appareil.

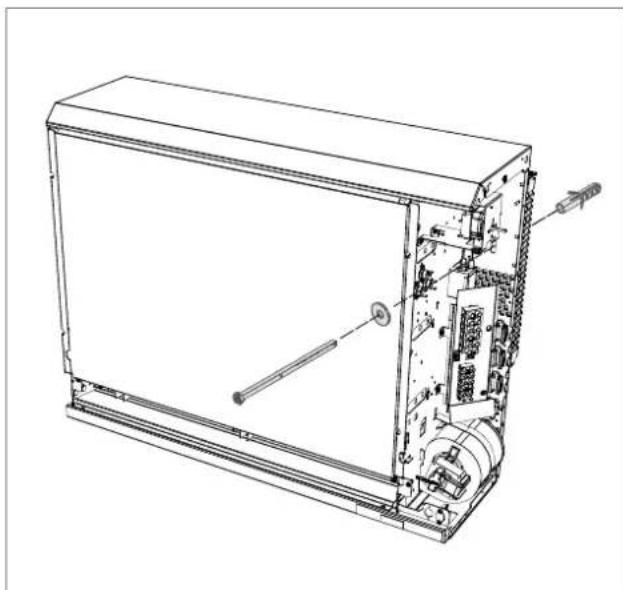

1. Les apparèils doivent être fixés pour éviter qu'ils ne basculent.

Une traction horizontal de 200 N minimum doit pouvoir être appliquée sur la surface supérieure de l'appareil sans que ce dernier ne bascule ni ne se déplace. Si l'appareil monte ne présente pas la stabilité requise au moyen des accessoires de montage livrés, par ex. du fait de parois trop minces, il apparient à l'électricien de prévoir une fixation murale appropriée.

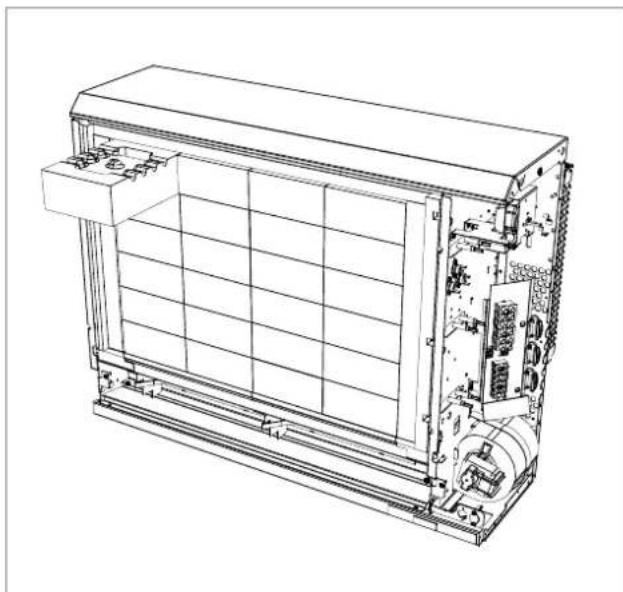

5. Retirez le cache du noyau d'accumulation. Pour cela, dévissez la vis de fixation du milieu, soulevez légèrement le cache, ouvre-le vers l'extérieur et tirez-le vers la droite. Déposez-le de telle sorte que l'isolation ne soit pas endommagée.

7. Placez une première rangée de briques refractaires dans le noyau d'accumulation en commencerant en bas à droite.

6. Retirez la protection de transport (carton plie).

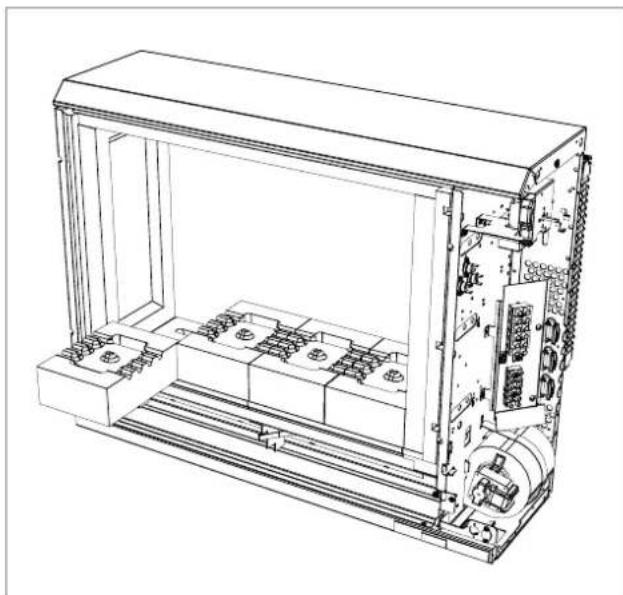

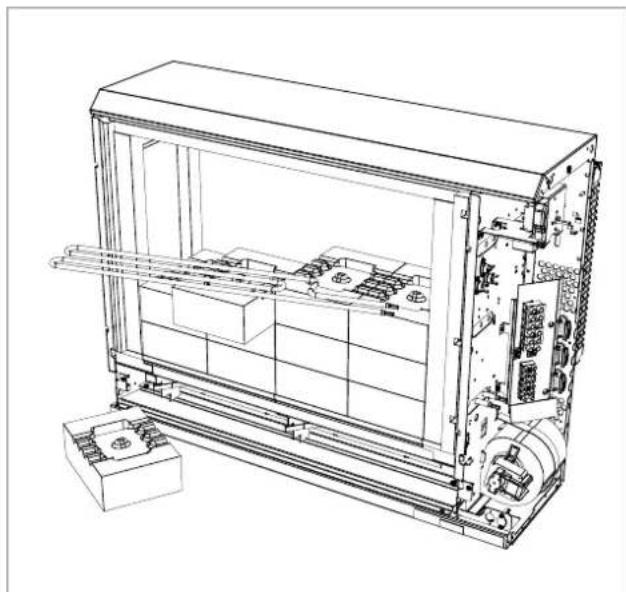

8. Introduisez un premier élément chauffant à travers les ouvertures de l'isolement de la paroi latérale.

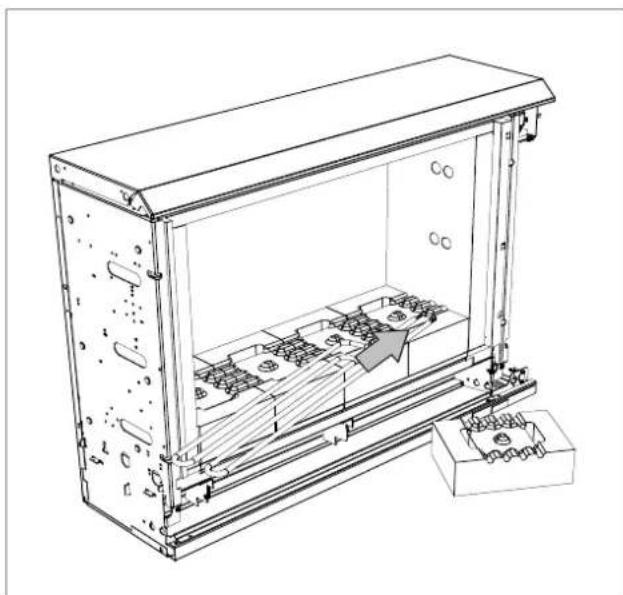

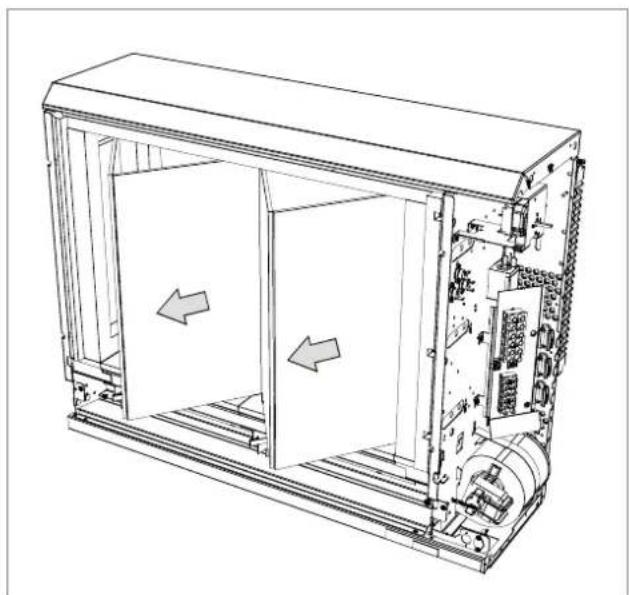

9. Placez une deuxieme et une troisieme rangedes de briques refractaires. Introduisez le deuxieme element chauffant.

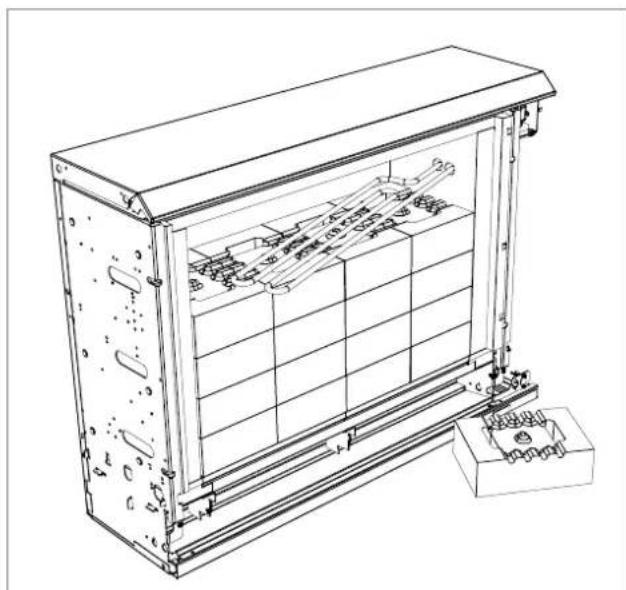

10. Placez une quatrième rangée de briques réfractaires avant d'introduire le dernier élément chauffant. Glissez la cinquième rangée de briques réfractaires sous l'élement chauffant.

11. Placez la rangée supérieure de briques de la même façon.

Vérifiez que les éléments chauffants peuvent toujours glisser. Des éléments chauffants bloqués entrainent en effet la formation de bruits.

Nettoyez la zone d'échéancement de l'air et l'emplacement des organes électriques.

12. Remettez en place le cache du noyau d'accumulation.

Côté gauche:

le rebord supérieur du cache du noyau d'accumulation doit reposer sur la paroi intermédiaire de l'appareil. Enforcez le rebord l'etal du cache du noyau derriere le revers de la paroi intermediaire de l'appareil.

Côté droit :

introduisez le rebord latorial du cache du noyau entre l'iso1ation et la paroi intermediaire de I'appareil. Tenez compte des rainures de guidage. Pressez avec force le cache du noyau sur I'appareil et serrez les vis.

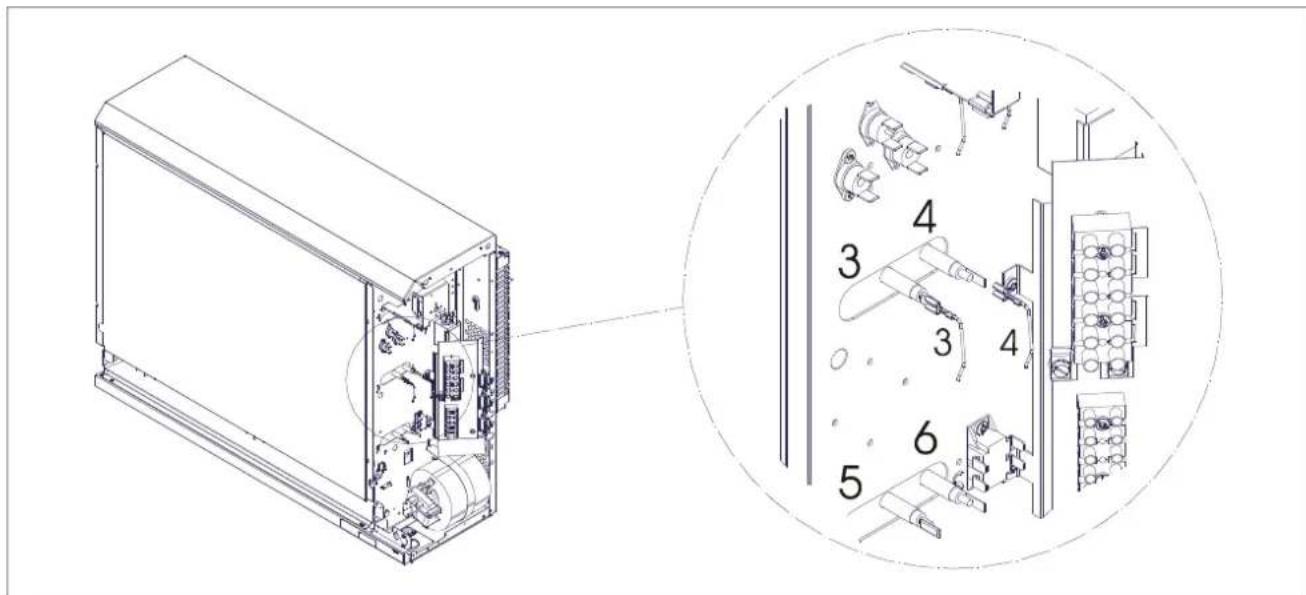

Branchez les éléments chauffants.

13. La paroi intermédiaire et les cables de raccordement des éléments chauffants sont dotés des numéroes 1 à 6.
Branchez les cables aux extrémités des éléments chauffants. Fixez les cables libres au faisceau de cables.

14. Collez la plaque signalétique du kit de chauffage sur le champ gris de la plaque de l'appareil.

15. Procedez aux branchements électriques sur le bornier de l'appareil.

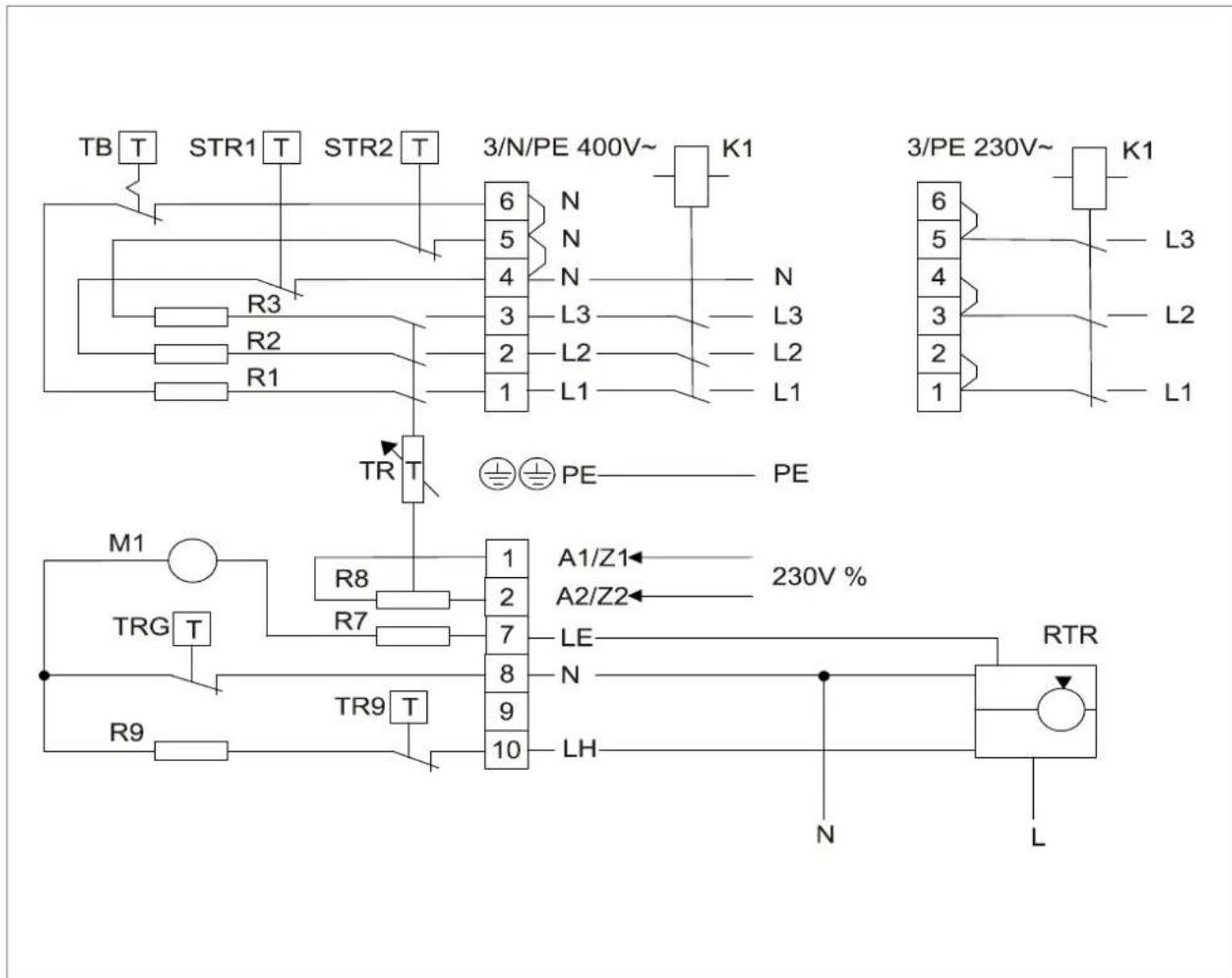

Example de branchement : avec contacteur de chauffage et regulateur de tempereature ambiente monte au mur.

Légende du schéma électrique

A1/Z1, A2/Z2 - signal de commande de la régulation de montée en charge CA
K1 - contacteur de chauffage
L1, L2, L3 - cable externe
LE - commande marche/arrêt du ventilateur
LH - commande marche/arrêt du chiffre d'emploi
M1 - moteur du ventilateur
N -neutre
PE - mise à la terre
R1-R3 - éléments chauffants
R7 - résistance protectrice du ventilateur (uniquement sur certains modetes)

R8 - résistance de commande
(montée en charge)
R9 - chauffage d'appoint (accessoire)
RTR - régulateur de température ambiente (accessoire)
STR1, STR2 - régulateur de température de sécurité
TB - limiteur de température
TR - régulateur de montée en charge
TR9 - régulateur de température du chauffage d'appoint
TRG - régulateur de température sur la grille de ventilation

Les conditions techniques de branchement des sociétés d'électricité doivent être respectées.

En cas de raccordement fixe au réseau, l'appareil doit être équipé en amont d'un dispositif de coupure sur tous les pôles avec ouverture de contact d'au moins 3 mm. Il suffit par exemple d'équipier l'appareil d'un coupe-circuit automatique.

Mise en service : voir page suivante.

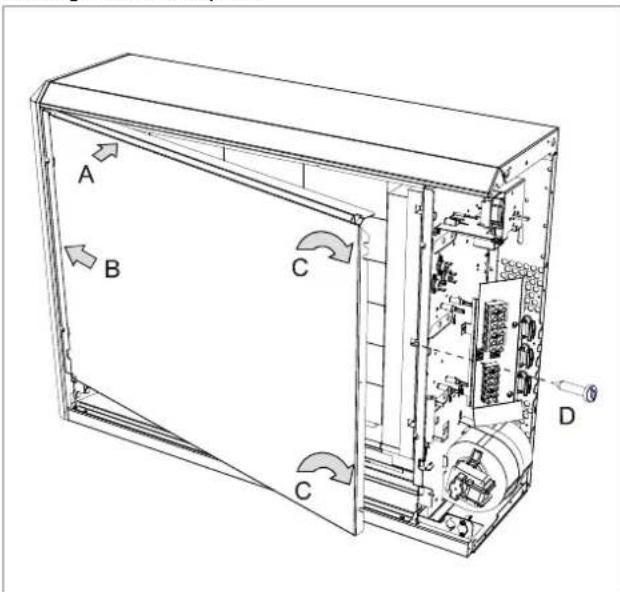

Accrochez et vissez les parois frontale et laterales. Pour démonter l'appareil, procedez à l'inverse du montage.

Mise en service

Une fois l'appareil monté et branché, vérifie qu'il fonctionne correctement.

Les contrôles suivants doivent être effectuels :

• verification de l'isolement sous tension de 500V min.
• contrôle de la résistance d'isolation: 0,5 M Ω min.
• mesure de la puissance absorbée de l'appareil. À défaut, vous pouvez procéder à une mesure de la résistance à froid.

Il n'est pas nécessaire de faire surveiller la montée en charge initiale de l'appareil par un spécialiste.

Nouveau montage

Lorsqu'un apparéil qui a déjà fonctionné est démontré et installé à un autre endroit, il convient de le mettre en service comme déscrit ci-dessus. Vérifiez lors du montage que l'isolement n'a pas été endommagée et remplacez les éléments de l'isolement qui auraient pu l'être.

Il convient de faire surveiller par un spécialiste la première montée en charge de l'appareil réinstallé, depuis l'état froid (température ambiente) jusqu'à l'arrêt du régulateur de montée en charge. Mesurez l'énergie électrique absorbée (kWh). Elle ne doit pas dépasser 125% de cette de la montée en charge nominale indiquée sur la plaque signalétique de l'appareil.

Remarque relative aux remises en etat

Seuls des spécialistes sont habilités à réparer les apparéils électriques de chauffage par accumulation. Une réparation inappropriée peut entrainer des dangers considérables pour l'utilisateur.

Les apparèils sont dotés d'une isolation de grande qualité. Seul un remplacement des éléments chauffants justifie la dépose du cache du noyau d'accumulation et de son isolation intégrée. Les autres organes électriques sont tous accessibles après retrait des parois laterales.

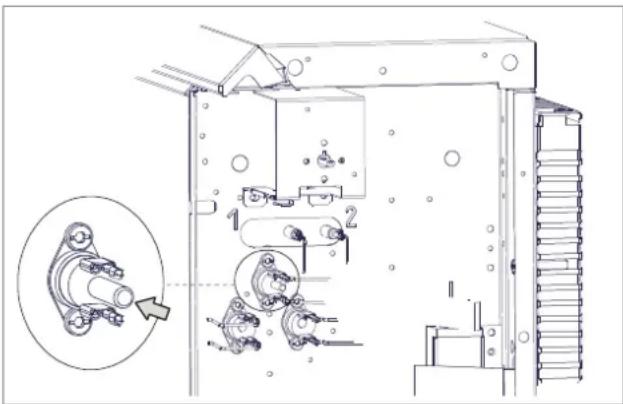

Réinitialisation du limiteur de température

Remarque sur la mise au rebut de l'appareil.

L'appareil ne doit pas'être éliminé avec les ordures menagères mais via un poste local d'élimination.

Informations techniques sur l'appareil

Désignation	Paquets de briques	Kit de chauffage	Puisance nominale	Tension nominale	Montée en charge nominale	Poids	Poids sans les briques	Dimensions L x H x P
VFMi 20 C	4 x 25	HFi 212	1 250 W					626 x 672 x 250 mm
		HFi 216	1 600 W	3/NPE 400 V 50 Hz	16 kWh	98 kg	34 kg
		HFi 220	2 000 W
		HFi 227	2 700 W*
VFMi 30 C	6 x 25	HFi 318	1 850 W					776 x 672 x 250 mm
		HFi 324	2 400 W	3/NPE 400 V 50 Hz	24 kWh	137 kg	40 kg
		HFi 330	3 000 W
		HFi 340	4 000 W*
VFMi 40 C	8 x 25	HFi 425	2 500 W					926 x 672 x 250 mm
		HFi 432	3 200 W	3/NPE 400 V 50 Hz	32 kWh	176 kg	46 kg
		HFi 440	4 000 W
		HFi 452	5 200 W*
VFMi 50 C	10 x 25	HFi 540	4 000 W					1076 x 672 x 250 mm
		HFi 550	5 000 W	3/NPE 400 V 50 Hz	40 kWh	215 kg	52 kg
		HFi 564	6 400 W*
VFMi 60 C	12 x 25	HFi 648	4 800 W					1226 x 672 x 250 mm
		HFi 660	6 000 W	3/NPE 400 V 50 Hz	48 kWh	254 kg	58 kg
		HFi 676	7 600 W*
VFMi 70 C	14 x 25	HFi 756	5 600 W					1376 x 672 x 250 mm
		HFi 770	7 000 W	3/NPE 400 V 50 Hz	56 kWh	293 kg	64 kg
		HFi 790	9 000 W*

• pour une durée maximale de montée en charge de 6 h
