MODE D'EMPLOI SI 6TU DIMPLEX
2,9 2,4 2,0 1,7 1,4 1,1 1,0 0,8 0,7 0,614,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1

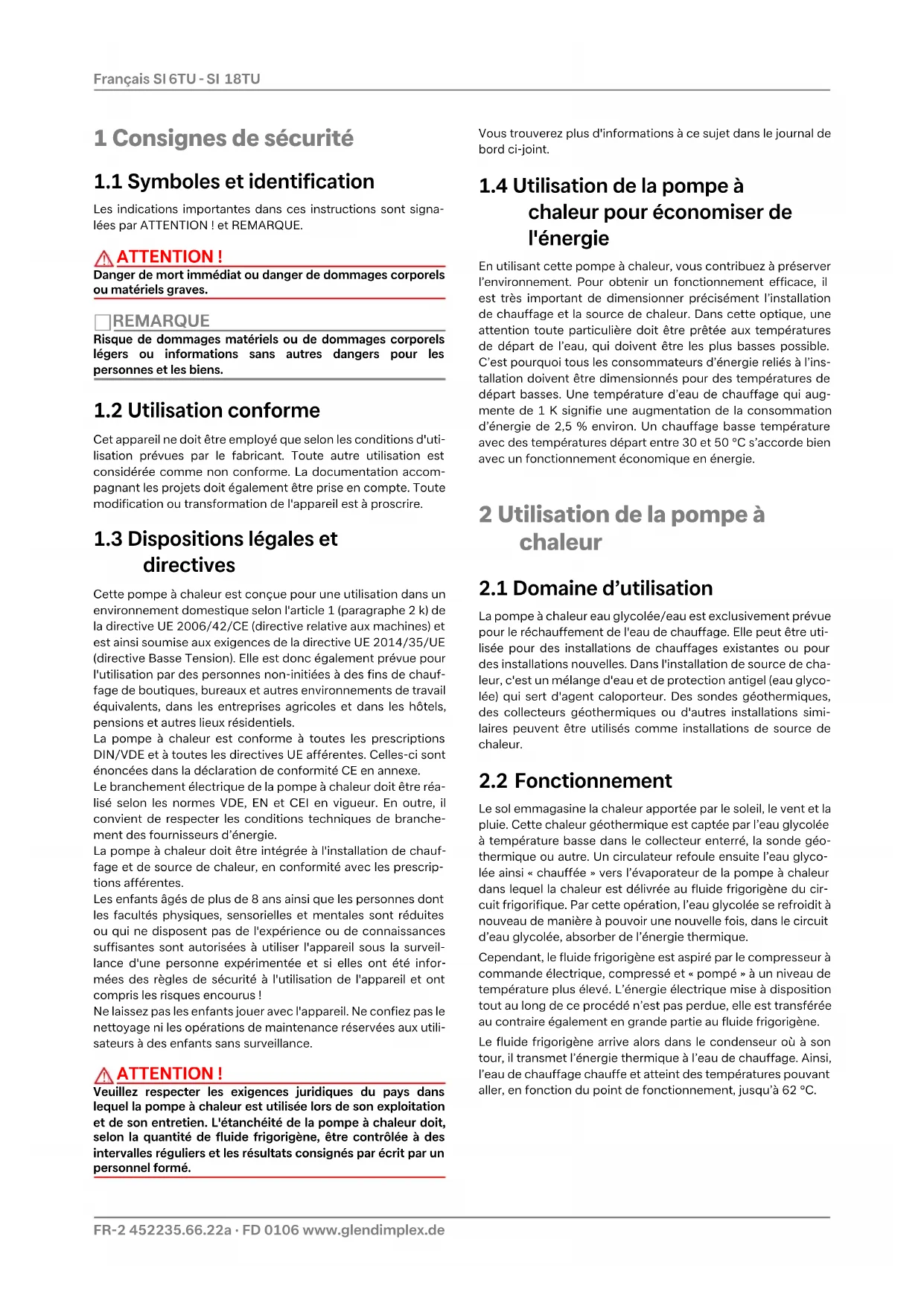

Les indications importantes dans ces instructions sont signa-lées par ATTENTION ! et REMARQUE. ATTENTION !
Danger de mort immédiat ou danger de dommages corporelsou matériels graves. REMARQUE
Risque de dommages matériels ou de dommages corporelslégers ou informations sans autres dangers pour lespersonnes et les biens.
1.2 Utilisation conforme
Cet appareil ne doit être employé que selon les conditions d'uti-lisation prévues par le fabricant. Toute autre utilisation estconsidérée comme non conforme. La documentation accom-pagnant les projets doit également être prise en compte. Toute modification ou transformation de l'appareil est à proscrire.
1.3 Dispositions légales et
directives Cette pompe à chaleur est conçue pour une utilisation dans unenvironnement domestique selon l'article 1 (paragraphe 2 k) dela directive UE 2006/42/CE (directive relative aux machines) etest ainsi soumise aux exigences de la directive UE 2014/35/UE(directive Basse Tension). Elle est donc également prévue pourl'utilisation par des personnes non-initiées à des fins de chauf-fage de boutiques, bureaux et autres environnements de travailéquivalents, dans les entreprises agricoles et dans les hôtels,pensions et autres lieux résidentiels.La pompe à chaleur est conforme à toutes les prescriptionsDIN/VDE et à toutes les directives UE afférentes. Celles-ci sonténoncées dans la déclaration de conformité CE en annexe.Le branchement électrique de la pompe à chaleur doit être réa-lisé selon les normes VDE, EN et CEI en vigueur. En outre, ilconvient de respecter les conditions techniques de branche-ment des fournisseurs d’énergie. La pompe à chaleur doit être intégrée à l'installation de chauf-fage et de source de chaleur, en conformité avec les prescrip-tions afférentes.Les enfants âgés de plus de 8 ans ainsi que les personnes dontles facultés physiques, sensorielles et mentales sont réduitesou qui ne disposent pas de l'expérience ou de connaissancessuffisantes sont autorisées à utiliser l'appareil sous la surveil-lance d'une personne expérimentée et si elles ont été infor-mées des règles de sécurité à l'utilisation de l'appareil et ontcompris les risques encourus !Ne laissez pas les enfants jouer avec l'appareil. Ne confiez pas lenettoyage ni les opérations de maintenance réservées aux utili-sateurs à des enfants sans surveillance. ATTENTION !
Veuillez respecter les exigences juridiques du pays danslequel la pompe à chaleur est utilisée lors de son exploitationet de son entretien. L'étanchéité de la pompe à chaleur doit,selon la quantité de fluide frigorigène, être contrôlée à desintervalles réguliers et les résultats consignés par écrit par unpersonnel formé.Vous trouverez plus d'informations à ce sujet dans le journal debord ci-joint.
1.4 Utilisation de la pompe à
chaleur pour économiser de l'énergie En utilisant cette pompe à chaleur, vous contribuez à préserverl’environnement. Pour obtenir un fonctionnement efficace, ilest très important de dimensionner précisément l’installationde chauffage et la source de chaleur. Dans cette optique, uneattention toute particulière doit être prêtée aux températuresde départ de l’eau, qui doivent être les plus basses possible.C’est pourquoi tous les consommateurs d’énergie reliés à l’ins-tallation doivent être dimensionnés pour des températures dedépart basses. Une température d’eau de chauffage qui aug-mente de 1 K signifie une augmentation de la consommationd’énergie de 2,5 % environ. Un chauffage basse températureavec des températures départ entre 30 et 50 °C s’accorde bienavec un fonctionnement économique en énergie. 2 Utilisation de la pompe à chaleur
2.1 Domaine d’utilisation
La pompe à chaleur eau glycolée/eau est exclusivement prévuepour le réchauffement de l'eau de chauffage. Elle peut être uti-lisée pour des installations de chauffages existantes ou pourdes installations nouvelles. Dans l'installation de source de cha-leur, c'est un mélange d'eau et de protection antigel (eau glyco-lée) qui sert d'agent caloporteur. Des sondes géothermiques,des collecteurs géothermiques ou d'autres installations simi-laires peuvent être utilisés comme installations de source dechaleur.
Le sol emmagasine la chaleur apportée par le soleil, le vent et lapluie. Cette chaleur géothermique est captée par l’eau glycoléeà température basse dans le collecteur enterré, la sonde géo-thermique ou autre. Un circulateur refoule ensuite l’eau glyco-lée ainsi « chauffée » vers l’évaporateur de la pompe à chaleurdans lequel la chaleur est délivrée au fluide frigorigène du cir-cuit frigorifique. Par cette opération, l’eau glycolée se refroidit ànouveau de manière à pouvoir une nouvelle fois, dans le circuitd’eau glycolée, absorber de l’énergie thermique.Cependant, le fluide frigorigène est aspiré par le compresseur àcommande électrique, compressé et « pompé » à un niveau detempérature plus élevé. L’énergie électrique mise à dispositiontout au long de ce procédé n’est pas perdue, elle est transféréeau contraire également en grande partie au fluide frigorigène.Le fluide frigorigène arrive alors dans le condenseur où à sontour, il transmet l’énergie thermique à l’eau de chauffage. Ainsi,l’eau de chauffage chauffe et atteint des températures pouvantaller, en fonction du point de fonctionnement, jusqu’à 62 °C.www.glendimplex.de 452235.66.22a · FD 0106 FR-3 SI 6TU - SI 18TU Français 3 Appareil de base L'appareil de base comporte une pompe à chaleur pour instal-lation à l'intérieur, prête à brancher, avec jaquette en tôle, boî-tier électrique et gestionnaire de pompe à chaleur intégré. Lecircuit frigorifique est « hermétiquement fermé » et contient le fluide frigorigène fluoré R410A répertorié dans le protocole de Kyoto. Vous trouverez la valeur PRG (potentiel de réchauffe-ment global) et l'équivalent CO du fluide frigorigène au cha-pitre Informations sur les appareils. Il est sans HCFC, non in-flammable et ne détruit pas la couche d’ozone.Sur le panneau de commande figurent toutes les pièces néces-saires à l’utilisation de la pompe à chaleur. Une sonde pour me-surer la température du extérieur et son petit matériel de fixa-tion ainsi qu'un filtre sont livrés avec l'appareil. Le câbled'alimentation pour la tension de puissance et de commandedoit être posé par le client.La ligne d'alimentation de la pompe à eau glycolée, installée parle client, doit être raccordée au panneau de commande. À cetteoccasion, prévoir une protection moteur ou un contacteur - sinécessaire.La liaison de l'installation de source de chaleur au distributeurd’eau glycolée doit être réalisée par le client.1) Condenseur2) Panneau de commande3) Evaporateur4) Compresseur5) Sécheur de filtre6) Economizer7) Détendeur 4 Accessoires

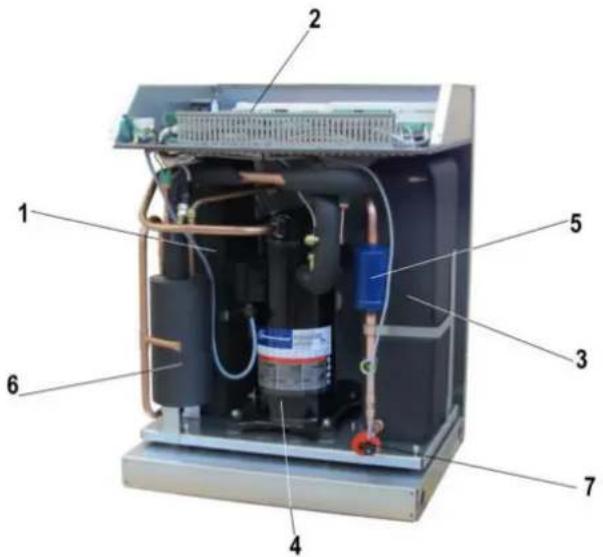

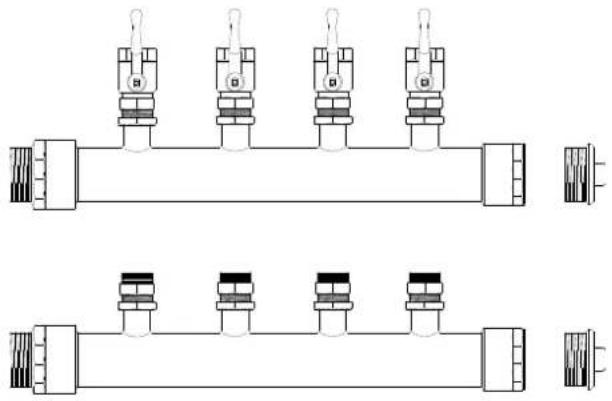

4.1 Distributeur d'eau glycolée
Le distributeur d’eau glycolée réunit les boucles du collecteurde l’installation de source de chaleur pour former une conduiteprincipale qui, elle, est raccordée à la pompe à chaleur. Les ro-binets à boisseau sphérique intégrés permettent de couperchaque circuit d’eau glycolée pour permettre une purge.
Une station de télécommande est disponible comme acces-soire spécial pour améliorer le confort. La commande et le gui-dage par menus sont identiques à ceux du gestionnaire depompe à chaleur. Le raccordement s'effectue via une interface(accessoire spécial) avec fiche Western RJ 12. REMARQUE
Peut être utilisé directement comme station detélécommande dans le cas de régulateurs de chauffage àunité de commande amovible.
4.3 Système de gestion technique
des bâtiments Le gestionnaire de pompe à chaleur peut être relié au réseaud'un système de gestion technique des bâtiments grâce à lacarte d'interface respective. Pour le raccordement précis et leparamétrage de l'interface, respecter les instructions de mon-tage supplémentaires de la carte d'interface.Les liaisons réseau suivantes sont possibles pour le gestion-naire de pompes à chaleur : Modbus EIB, KNX Ethernet ATTENTION !
En cas de commande externe de la pompe à chaleur ou descirculateurs, prévoir un commutateur de débit servant àempêcher la mise en marche du compresseur en casd’absence de flux volumique.FR-4 452235.66.22a · FD 0106 www.glendimplex.de Français SI 6TU - SI 18TU 5Transport Le transport par chariot élévateur convient bien à un déplace-ment sur surface plane. Si la pompe à chaleur doit êtreconvoyée sur une surface non plane ou dans des escaliers, il estpossible de le faire à l'aide de sangles, que l'on peut glisser di-rectement sous la palette en bois. ATTENTION !

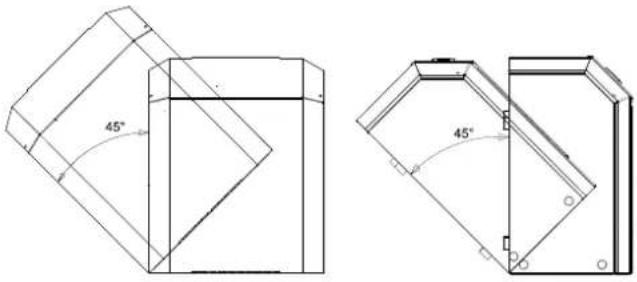

La pompe à chaleur n’est pas fixée à la palette en bois. ATTENTION !
Lors du transport, l’angle d’inclinaison de la pompe à chaleurne doit pas dépasser 45° (dans tous les sens).Pour soulever l’appareil sans palette, veuillez utiliser les orificesprévus dans le châssis, sur les côtés. Retirer à cet effet les pan-neaux latéraux de l’habillage. Pour vous aider à porter l’appareil,un tube quelconque fera l’affaire. ATTENTION !
Ne pas soulever l’appareil en utilisant les orifices de l’habillage

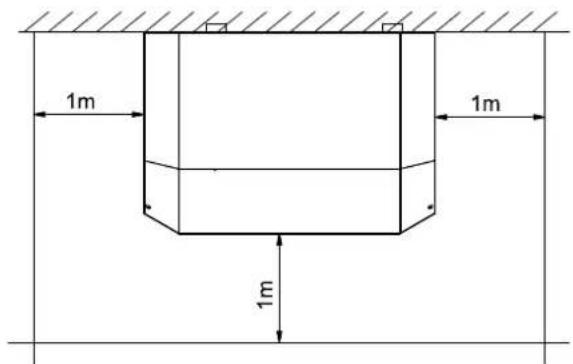

La pompe à chaleur eau glycolée/eau doit être installée dans unlocal sec à l'abri du gel, sur une surface plane, lisse et horizon-tale. Le châssis doit adhérer au sol et être étanche sur tout sonpourtour afin de garantir une insonorisation correcte. Si despieds sont utilisés, la pompe à chaleur doit être installée à l'ho-rizontale. Il peut se produire dans ce cas une augmentation duniveau sonore indiqué pouvant aller jusqu'à 3 db(A), nécessitantdes mesures d'insonorisation supplémentaires.La pompe à chaleur doit être mise en place de telle manière quele service après-vente puisse y accéder sans problème, ce quine fait aucun doute, si on laisse un espace d’env. 1 m devant etsur les côtés de la pompe à chaleur.La pièce d'installation ne doit jamais être exposée au gel ou àdes températures supérieures à 35 °C.
6.2 Emissions sonores
En raison de son isolation sonore efficace, la pompe à chaleurest très silencieuse. La propagation du bruit sur les fondationsou le système de chauffage est évitée dans une large mesuregrâce à des dispositifs de découplage internes. 7Montage
7.1 Remarques d’ordre général
Les raccordements suivants doivent être réalisés sur la pompeà chaleur : Départ et retour d'eau glycolée (installation de source de chaleur) Circuits départ et retour du chauffage Sonde de température Alimentation en tensionwww.glendimplex.de 452235.66.22a · FD 0106 FR-5 SI 6TU - SI 18TU Français
7.2 Branchement côté installation
Rincer l'installation de chauffage avant de brancher la pompeà chaleur.Avant de procéder au raccordement de la pompe à chaleurcôté eau de chauffage, l’installation de chauffage doit être rin-cée pour éliminer d’éventuelles impuretés et les restes éven-tuels des matériaux d’étanchéité ou autres. Une accumulationde dépôts divers dans le condenseur est susceptible d'entraî-ner une défaillance totale de la pompe à chaleur.Une fois le montage côté chauffage terminé, l’installation dechauffage devra être remplie, purgée et éprouvée à la pression. ATTENTION !
La pression d'épreuve maximale s'élève côté chauffage etcôté eau glycolée à 6,0 bars (ü). Cette valeur ne doit pas êtredépassée.Respecter les consignes suivantes lors du remplissage del'installation : l'eau de remplissage et l'eau additionnelle non traitées doivent être de même qualité que l'eau potable (incolore,claire et sans dépôt) l'eau de remplissage et l'eau additionnelle doivent être pré- filtrées (maillage maxi. 5 µm).l n'est pas possible d'empêcher la formation de calcaire dansles installations de chauffage à eau chaude sanitaire. Sa quan-tité est cependant négligeable dans les installations ayant destempératures départ inférieures à 60 °C. Avec les pompes àchaleur haute température, et plus particulièrement les installa-tions bivalentes dans une plage de puissance importante (com-binaison pompe à chaleur + chaudière), des températures dé-part de 60 °C et plus peuvent également être atteintes. C'estpourquoi l'eau additionnelle et de remplissage doivent corres-pondre aux valeurs indicatives suivantes, selon VDI 2035, feuil-let 1. Les valeurs de la dureté totale sont indiquées dans le ta-bleau.Fig. 7.1:Valeurs indicatives pour l'eau additionnelle et de remplissage selonVDI 2035Pour les installations au volume spécifique supérieur à lamoyenne de 50 l/kW, VDI 2035 recommande d'utiliser de l'eauentièrement déminéralisée et un stabilisateur de pH afin de ré-duire le risque de corrosion dans la pompe à chaleur et l'instal-lation de chauffage. ATTENTION !
Il faut veiller, dans le cas d'eau entièrement déminéralisée, àce que le seuil inférieur admis pour la valeur pH minimale de7,5 (valeur minimale admise pour le cuivre) ne soit pasdépassé. Un tel dépassement peut entraîner la destruction dela pompe à chaleur. Débit d'eau de chauffage minimum Quel que soit l'état de fonctionnement de l'installation dechauffage, un débit d'eau de chauffage minimum doit être ga-ranti dans la pompe à chaleur. Cela peut par ex. être obtenu parl'installation d'un distributeur double sans pression différen-tielle ou d'une soupape différentielle. Vous trouverez des expli-cations quant au réglage d'une soupape différentielle dans lechapitre " Mise en service REMARQUE
L'utilisation d'une soupape différentielle est uniquementrecommandée pour les chauffages par surfaces et pour undébit d'eau de chauffage max. de 1,3 m³/h. Le non-respect decette remarque peut entraîner des défauts defonctionnement de l'installation.La fonction de protection antigel du gestionnaire de pompe à chaleur est activée dès que le gestionnaire de pompe à chaleur et les circulateurs de chauffage sont prêts à fonctionner. L’ins-tallation doit être vidangée dans le cas d’une mise hors servicede la pompe à chaleur ou en cas de panne de courant. Pour lesinstallations de pompe à chaleur qui pourraient être victimes depannes de courant non décelables (maison de vacances), le cir-cuit de chauffage doit fonctionner avec une protection anti-gelappropriée.
7.3 Raccordement côté source de
chaleur Pour le raccordement, il faut procéder exactement comme indi-qué ci-après :raccorder la conduite d’eau glycolée aux circuits départ et re-tour de la pompe à chaleur. Suivre pour cela les indications duschéma d'intégration hydraulique. ATTENTION !
Monter, sur la pompe à chaleur, le filtre qui vous est livré dansl’ouverture d’admission de la source de chaleur, afin deprotéger l’évaporateur des salissures.Préparer l’eau glycolée avant de remplir l’installation. Laconcentration de l’eau glycolée doit se monter à au moins 25 %,ce qui garantit une protection contre le gel jusqu'à -14 °C.Seuls, les produits antigel à base de monoéthylène-glycol oupropylèneglycol peuvent être utilisés.L’installation de source de chaleur doit être purgée et soumiseà des contrôles d’étanchéité. ATTENTION !
La teneur de l’eau glycolée en produit antigel à base demonoéthylène-glycol ou propylène-glycol, doit être d’aumoins 25 % et celle-ci doit être mélangée avant leremplissage. REMARQUE
En cas de besoin, la plage d'utilisation peut être élargie jusqu'àune température d'entrée de l'eau glycolée de -10 °C. Dans cecas, la concentration minimale en eau glycolée doit être fixéeà 30 %. (température de gel -17 °C) ATTENTION !
La pression d'épreuve maximale s'élève côté chauffage etcôté eau glycolée à 6,0 bars (ü). Cette valeur ne doit pas êtredépassée.Puissance calorifique totale en kWSomme des alcali-noterreux en mol/m³ ou mmol/lVolume spécifique à l'installation (VDI 2035) en l/kW < 20 20 < 50 50 Dureté totale en °dH
> 600 < 0,02< 0,11 2. Cette valeur diffère de la valeur admise pour l'échangeur thermique despompes à chaleur.FR-6 452235.66.22a · FD 0106 www.glendimplex.de Français SI 6TU - SI 18TU REMARQUE
Il appartient au client de prévoir un séparateur d’air approprié (séparateur à microbulles d’air) dans le circuit de source de chaleur.
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou doivent être installées en plus : sonde de température extérieure (R1) fournie (NTC-2) sonde de température retour circuit de chauffage (R2) inté- grée (NTC-10) sonde de température retour circuit primaire (R24) inté- grée (NTC-10) sonde de température départ circuit de chauffage (R9) in- tégrée (NTC-10) sonde de température départ circuit primaire (R6) intégrée (NTC-10)

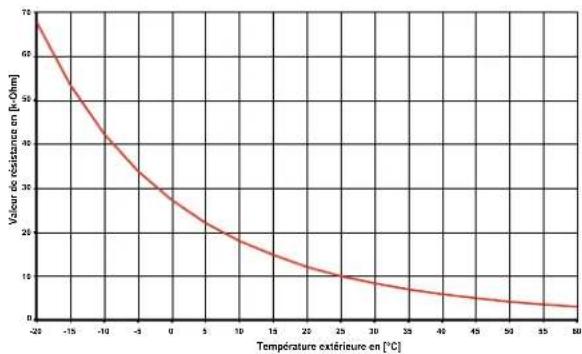

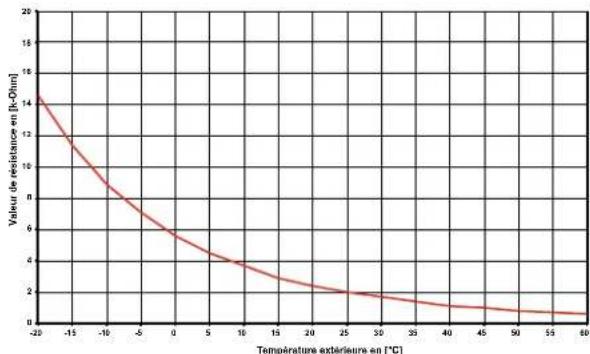

7.4.1 Courbes caractéristiques de la sonde
Les sondes de température à raccorder au gestionnaire de pompe à chaleur doivent être conformes aux caractéristiques de sonde présentées à la Fig. 7.2 à la page 6. Seule exception : la sonde de température extérieure livrée avec la pompe à cha- leur (voir Fig. 7.3 à la page 6). Fig. 7.2:Courbe caractérisitque de la sonde NTC 10 Fig. 7.3:Courbe caractéristique de la sonde NTC-2 selon DIN 44574 Sonde de température extérieure
7.4.2 Montage de la sonde de température
extérieure La sonde de température doit être placée de telle sorte qu’elle puisse détecter la plupart des influences atmosphériques sans que les valeurs mesurées ne soient faussées : sur le mur extérieur d'une pièce d'habitation chauffée, de préférence sur la face nord ou nord-ouest, ne pas monter dans un « emplacement protégé » (par ex. dans la niche d’un mur ou sous le balcon), ne pas installer à proximité de fenêtres, portes, ouvertures d’aération, éclairage extérieur ou pompes à chaleur, ne pas exposer aux rayons directs du soleil, quelle que soit la saison.
7.4.3 Montage des sondes d'applique
Le montage des sondes d'applique est nécessaire uniquement si ces sondes sont comprises dans les fournitures de la pompe à chaleur, mais non montées. Les sondes d'applique peuvent être montées sur les tuyauteries ou insérées dans le doigt de gant du distributeur compact. Montage sur les tuyauteries Nettoyer les tuyaux de chauffage des restes de peinture, éliminer la rouille et les taches d’oxydation Enduire les surfaces nettoyées de pâte thermoconductrice (appliquer en fine couche) La sonde doit être fixée avec un collier pour flexibles (serrer à fond, des sondes mal fixées engendrent des défauts) puis isolée Température en °C -20 -15 -10 -5 0 5 10 NTC-2 en k 14,6 11,4 8,9 7,1 5,6 4,5 3,7 NTC-10 en k 67,7 53,4 42,3 33,9 27,3 22,1 18,0
2,9 2,4 2,0 1,7 1,4 1,1 1,0 0,8 0,7 0,6 14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1
-20-15-10-5 0 5 1015202530354045505560 Température extérieure en [°C]Valeur de résistance en [k-Ohm]
-20-15-10-5 0 5 1015202530354045505560 Température extérieure en [°C] Valeur de résistance en [k-Ohm] Paramètre de dimensionnement câble de sonde Matériau conducteur Cu Longueur de câble 50 m Température ambiante 35 °C Type de pose B2 (DIN VDE 0298-4 / IEC 60364-5-52) Diamètre extérieur 4-8 mm Collier Sonde d'applique Isolation thermiquewww.glendimplex.de 452235.66.22a · FD 0106 FR-7 SI 6TU - SI 18TU Français
7.4.4 Système de distribution hydraulique
Le distributeur compact et le distributeur double sans pression différentielle servent d'interface entre la pompe à chaleur, le système de distribution de chauffage, le ballon tampon et éventuellement le ballon d'eau chaude sanitaire. Un système compact est utilisé à la place de nombreux composants indivi- duels, ce qui simplifie l'installation. Vous trouverez des informa- tions supplémentaires dans les instructions de montage res- pectives. Distributeur compact La sonde sur circuit de retour peut être laissée dans la pompe à chaleur ou être insérée dans le doigt de gant. L’espace entre la sonde et le doigt de gant doit être entièrement comblé avec de la pâte thermoconductrice. Distributeur double sans pression différentielle La sonde sur circuit de retour doit être installée dans le doigt de gant du distributeur double sans pression différentielle, pour pouvoir être traversée par le fluide des pompes du circuit de chauffage des circuits générateur et consommateur.
7.5 Branchements électriques
Tous les branchements électriques doivent être effectués ex- clusivement par un électricien ou un professionnel formé aux tâches définies et dans le respect des instructions de montage et d'utilisation, des prescriptions d'installation nationales, par ex. VDE 0100, des conditions techniques de branchement de l'exploitant de l'entreprise publique d'électricité et du réseau d'alimen- tation (par ex. TAB) et des conditions locales Pour garantir la fonction de protection antigel de la pompe à chaleur, le gestionnaire de pompe à chaleur ne doit pas être hors tension et la pompe à chaleur doit toujours être traversée par un fluide. Les contacts des relais de sortie sont déparasités. C'est pour- quoi, en fonction de la résistance interne d'un appareil de me- sure et même dans le cas de contacts non fermés, une tension bien inférieure à la tension secteur est mesurée. Une faible tension est appliquée aux bornes N1-J1 à N1-J11 ; N1-J19 ; N1-J20 ; N1-J23 à N1-J26 du régulateur ainsi qu'au bornier X3; X5.1. Une tension secteur appliquée à ces bornes par suite d'une erreur de câblage détruit le gestionnaire de pompe à chaleur.
7.5.2 Branchements électriques
1) La ligne d’alimentation à 4 fils électriques de la partie puis-
sance de la pompe à chaleur est amenée du compteur de courant de la PAC via le contacteur de blocage de la so- ciété d’électricité (si existant) à la pompe à chaleur Bran- chement de la ligne de charge sur le panneau de com- mande de la pompe à chaleur par la borne X1 : L1/L2/L3/ PE. Sur l’alimentation de puissance de la pompe à chaleur, pré- voir une coupure omnipolaire avec au moins 3 mm d'écar- tement d'ouverture de contact (p. ex. contacteur de blo- cage de la société d'électricité ou contacteur de puissance) ainsi qu'un coupe-circuit automatique omnipolaire, avec déclenchement simultané de tous les conducteurs exté- rieurs (courant de déclenchement suivant spécifications techniques). ATTENTION !
Garantir la rotation à droite du champ magnétique : si le câblage est mal effectué, la pompe à chaleur ne peut pas fonctionner. Un avertissement correspondant s’affiche sur le gestionnaire de pompe à chaleur (changer le câblage)
2) La ligne d’alimentation à 3 fils électriques du gestionnaire
de pompe à chaleur (régulateur de chauffage N1) est ame- née à la pompe à chaleur . Branchement de la ligne de commande sur le panneau de commande de la pompe à chaleur par la borne X2 : L/N/PE. Vous trouverez les données sur la puissance absorbée par la pompe à chaleur dans les informations produits ou sur la plaque signalétique. La ligne d’alimentation (L/N/PE~230 V, 50 Hz) du gestion- naire WPM doit être sous tension permanente. Elle est, de ce fait, à saisir avant le contacteur de blocage de la société d’électricité ou à relier au courant domestique. Certaines fonctions de protection essentielles seraient sinon hors service lors des durées de blocage.
3) Le contacteur de blocage de la société d’électricité (K22)
avec 3 contacts principaux (1/3/5 // 2/4/6) et un contact auxiliaire (contact NO 13/14) doit être dimensionné en fonction de la puissance de la pompe à chaleur et fourni par le client. Le contact normalement ouvert du contacteur de blocage de la société d’électricité (13/14) est bouclé entre le bor- nier X3/G et la borne de connecteur X3/A1. ATTENTION ! Faible tension !
4) Le contacteur (K20) de la résistance immergée (E10) doit
être dimensionné, sur les installations mono-énergétiques (2ème générateur de chaleur) en fonction de la puissance de la résistance et fourni par le client. La commande (230 V AC) s’effectue à partir du gestionnaire de pompe à chaleur via les bornes de connexion X2/N et X2/K20.
5) Le contacteur (K21) de la cartouche chauffante (E9) dans le
ballon d'eau chaude sanitaire doit être dimensionné en fonction de la puissance de la cartouche et fourni par le client. La commande (230 V AC) s’effectue à partir du ges- tionnaire de pompe à chaleur via les bornes X2/N et X2/ K21.
6) Les contacteurs décrits aux points 3, 4 et 5 sont montés
dans la distribution électrique. La ligne de puissance de la résistance électrique intégrée doit être posée et sécurisée conformément aux normes et prescriptions en vigueur.
7) Tous les fils électriques installés nécessitent un câblage
8) Le circulateur du circuit de chauffage (M13) est branché
aux bornes X2/N et X2/M13.
9) La pompe de charge eau chaude sanitaire (M18) est bran-
chée aux bornes X2/N et X2/M18.
10) La pompe de puits ou d’eau glycolée (M11) est branchée
aux bornes X2/N et X2/M11 et PE.
11) Pour les pompes à chaleur, la sonde sur circuit de retour
est intégrée et amenée au gestionnaire de pompe à cha- leur via la ligne de commande. La sonde sur circuit de re- tour doit être installée dans le doigt de gant du distributeur uniquement en cas d'utilisation d'un distributeur doubleFR-8 452235.66.22a · FD 0106 www.glendimplex.de Français SI 6TU - SI 18TU sans pression différentielle. Puis les conducteurs doiventêtre fixés aux bornes X3/GND et X3/R2.1. Le pont A-R2situé à la livraison entre X3/B2 et X3/1 doit ensuite être dé-placé sur les bornes X3/1 et X3/2. 12) La sonde extérieure (R1) est reliée aux bornes X3/GND etX3/R1.13) La sonde d'eau chaude sanitaire (R3) est fournie avec leballon d'eau chaude sanitaire et reliée aux bornes X3/GNDet X3/R3.
7.5.3 Branchement du circulateur à
régulation électronique Les circulateurs à régulation électronique se caractérisent pardes courants de démarrage élevés qui peuvent être préjudi-ciables à la longévité du gestionnaire de pompe à chaleur selonles circonstances. C'est la raison pour laquelle un relais decouplage est installé/doit être installé entre la sortie du gestion-naire de pompe à chaleur et le circulateur à régulation électro-nique. Cette disposition n'est pas nécessaire si le circulateur àrégulation électronique ne dépasse pas les seuils admissibles(courant de service de 2 A et courant de démarrage maximal de12 A) ou si l'absence de relais est expressément autorisée par lefabricant de la pompe. ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulationélectronique via une sortie de relais. 8 Mise en service
Pour garantir une mise en service en règle, cette dernière doitêtre effectuée par un service après-vente agréé par le construc- teur. Une garantie supplémentaire est ainsi associée sous cer- taines conditions (voir garantie).
Avant la mise en service, il est impératif de procéder aux vérifi-cations suivantes : tous les raccordements de la pompe à chaleur doivent être réalisés comme décrit au chapitre 7. l'installation de source de chaleur et le circuit de chauffage doivent être remplis et testés. le filtre doit se trouver dans l'ouverture d'admission d'eau glycolée de la pompe à chaleur. dans les circuits de chauffage et d'eau glycolée, toutes les vannes susceptibles de perturber l'écoulement doiventêtre ouvertes. Le gestionnaire de pompe à chaleur doit être raccordé àl'installation de chauffage conformément à ses instruc-tions de service.
8.3 Procédures à suivre lors de la
mise en service La mise en service de la pompe à chaleur s’effectue via le ges-tionnaire de pompe à chaleur. ATTENTION !
La mise en service de la pompe à chaleur doit s’effectuerconformément aux instructions de montage et d’utilisation dugestionnaire de pompe à chaleur.Si le débit minimal en eau de chauffage est assuré par une sou-pape différentielle, il faut l'adapter à l'installation de chauffage.Un mauvais réglage pourrait conduire à divers messages d’er-reur et à une augmentation du besoin en énergie électrique.Pour régler la soupape de trop-plein correctement, nous vousconseillons de procéder de la manière suivante.Fermez tous les circuits de chauffage pouvant l'être en phasede fonctionnement, selon l'utilisation qu'il en est faite ; ceciayant pour but d'obtenir le débit d'eau le plus défavorable. Enrègle générale, ce sont les circuits de chauffage des locauxdonnant sur le côté sud et ouest. Au moins un des circuits dechauffage doit rester ouvert (par ex. salle de bains).La soupape différentielle est à ouvrir au maximum de telle sorteque, pour la température actuelle des sources d’énergie, l'étale-ment maximal de température, indiqué dans le tableau, entrecircuit départ et retour du chauffage, soit obtenu. Il faut mesu-rer l'étalement de température le plus proche possible de lapompe à chaleur. Dans des installations mono-énergétiques,désactiver la cartouche chauffante pendant la mise en serviceTempératuresource de chaleurDifférence de température max.entre circuits départ et retour du chauffagede à-5 °C 0 °C 10 K1 °C 5 °C 11 K6 °C 9 °C 12 K 10 °C 14 °C 13 K 15 °C 20 °C 14 K 21 °C 25 °C 15 Kwww.glendimplex.de 452235.66.22a · FD 0106 FR-9 SI 6TU - SI 18TU Français 9 Entretien / nettoyage
Pour éviter des dysfonctionnements dus à des dépôts dans leséchangeurs thermiques de la pompe à chaleur, il faut veiller àce qu'aucune sorte de dépôt ne puisse s'introduire dans les ins-tallations de chauffage et de source de chaleur. Si des dysfonc-tionnements dus à des impuretés devaient quand même seproduire, l’installation devra être nettoyée comme indiqué ci-après.
9.2 Nettoyage côté chauffage
L’oxygène est susceptible d’entraîner la formation de produitsd’oxydation (rouille) dans l’eau de chauffage, notammentlorsque des composants en acier sont utilisés. Celui-ci gagne lesystème de chauffage par les vannes, les circulateurs ou lestuyaux en matière plastique. C’est pourquoi il faut veiller à ceque l’installation reste étanche à la diffusion, notamment en cequi concerne les tuyaux du chauffage au sol. REMARQUE
Il est recommandé de faire appel à un système approprié deprotection contre la corrosion pour éviter les dépôts (rouillepar ex.) dans le condensateur de la pompe à chaleur.Il est également possible que l’eau de chauffage soit souilléepar des restes de graisse et d’agents d’étanchéification.Si en raison d’impuretés la puissance du condenseur de lapompe à chaleur se trouve réduite, l’installation devra être net-toyée par l’installateur.Dans l'état actuel des connaissances, nous conseillons de pro-céder au nettoyage avec de l'acide phosphorique à 5 % ou, si lenettoyage doit avoir lieu plus souvent, avec de l'acide formiqueà 5 %.Dans les deux cas, le liquide de nettoyage doit être à la tempé-rature ambiante. Il est recommandé de nettoyer l'échangeur dechaleur dans le sens contraire au sens normal du débit.Pour éviter l’infiltration de nettoyant contenant de l’acide dansle circuit de l’installation de chauffage, nous vous recomman-dons de raccorder l’appareil de nettoyage directement sur ledépart et le retour du condenseur. Il faut ensuite soigneuse-ment rincer à l’aide de produits neutralisants adéquats, afind’éviter tous dommages provoqués par d’éventuels restes deproduits de nettoyage dans le système.Les acides doivent être utilisés avec précaution et les prescrip-tions des caisses de prévoyance des accidents doivent être res-pectées.Observer systématiquement les consignes du fabricant de dé-tergent.
9.3 Nettoyage côté source de
Monter, sur la pompe à chaleur, le filtre qui vous est livré dansl’ouverture d’admission de la source de chaleur, afin deprotéger l’évaporateur des salissures.Il est recommandé de nettoyer le filtre du filtre un jour après lamise en service. Définir la périodicité des contrôles suivants enfonction de l'encrassement. Si aucune souilluren’est plus à si-gnaler, on pourra démonter le tamis du filtre et réduire ainsi lespertes de pression 10 Défaillances / recherche de pannes Cette pompe à chaleur est un produit de qualité. Si un dysfonc-tionnement devait quand même survenir, celui-ci sera affichésur l'écran du gestionnaire de pompe à chaleur. Référez-vouspour cela à la page des dysfonctionnements et de recherche depanne dans les instructions du gestionnaire de pompe à cha-leur.Si vous n'êtes pas en mesure de remédier vous-même au dys-fonctionnement, veuillez vous adresser au service après-ventecompétent. ATTENTION !
Avant d’ouvrir l’appareil, s'assurer que tous les circuitsélectriques sont bien hors tension.Après la coupure de la tension, attendre au moins 5 minutesafin que les composants chargés électriquement soient dé-chargés. ATTENTION !
Les travaux sur la pompe à chaleur doivent être effectuésuniquement par des SAV agréés et qualifiés. 11 Mise hors service / mise au rebut Avant de démonter la pompe à chaleur, il faut mettre la ma-chine hors tension et fermer toutes les vannes. Le démontagede la pompe à chaleur doit être exécuté par du personnel spé-cialisé. Il faut se conformer aux exigences relatives à l'environ-nement quant à la récupération, la réutilisation et l’éliminationde consommables et de composants en accord avec lesnormes en vigueur. Une attention toute particulière doit êtreprêtée à l’évacuation du réfrigérant et de l’huile de la machinefrigorifique, qui doit s’effectuer selon les règles de l’art.FR-10 452235.66.22a · FD 0106 www.glendimplex.de Français SI 6TU - SI 18TU 12 Informations sur les appareils 1 Désignation technique et commerciale SI 6TU SI 8TU SI 11TU 2Forme
2.1 Version Universelle Universelle Universelle
2.2 Régulateur interne interne interne
2.3 Calorimètre intégré intégré intégré
2.4 Emplacement / degré de protection selon EN 60 529 en intérieur/ IP 21 en intérieur/ IP 21 en intérieur / IP 21
2.5 Niveaux de puissance 111
3 Plages d'utilisation
3.1 Circuit de départ de l'eau de chauffage
20 à 62 ±2 20 à 62 ±2 20 à 62 ±2
3.2 Eau glycolée (source de chaleur) °C
Produit antigel Concentration minimale en eau glycolée (température de gel -13 °C)
monoéthylène glycol 25 %
4.1 Débit d’eau de chauffage en cas de différence de pression interne
pour B-5 / W45 kW / --- 5,0 / 3,1 6,5 / 3,2 9,1 / 3,2 pour B0 / W55 kW / --- 5,5 / 2,8 7,2 / 2,8 10,0 / 2,9 pour B0 / W45 kW / --- 5,8 / 3,6 7,5 / 3,6 10,4 / 3,7 pour B0 / W35 kW / --- 6,1 / 4,7 8,1 / 4,8 10,9 / 4,9
4.3 Niveau de puissance sonore selon EN 12102
4.4 Niveau de pression acoustique à 1 m de distance
4.5 Débit d'eau glycolée avec difféence de pression interne
source de chaleur m³/h / Pa 1,45 / 8700 1,9 / 11000 2,6 / 14000 5 Dimensions / raccordements et poids

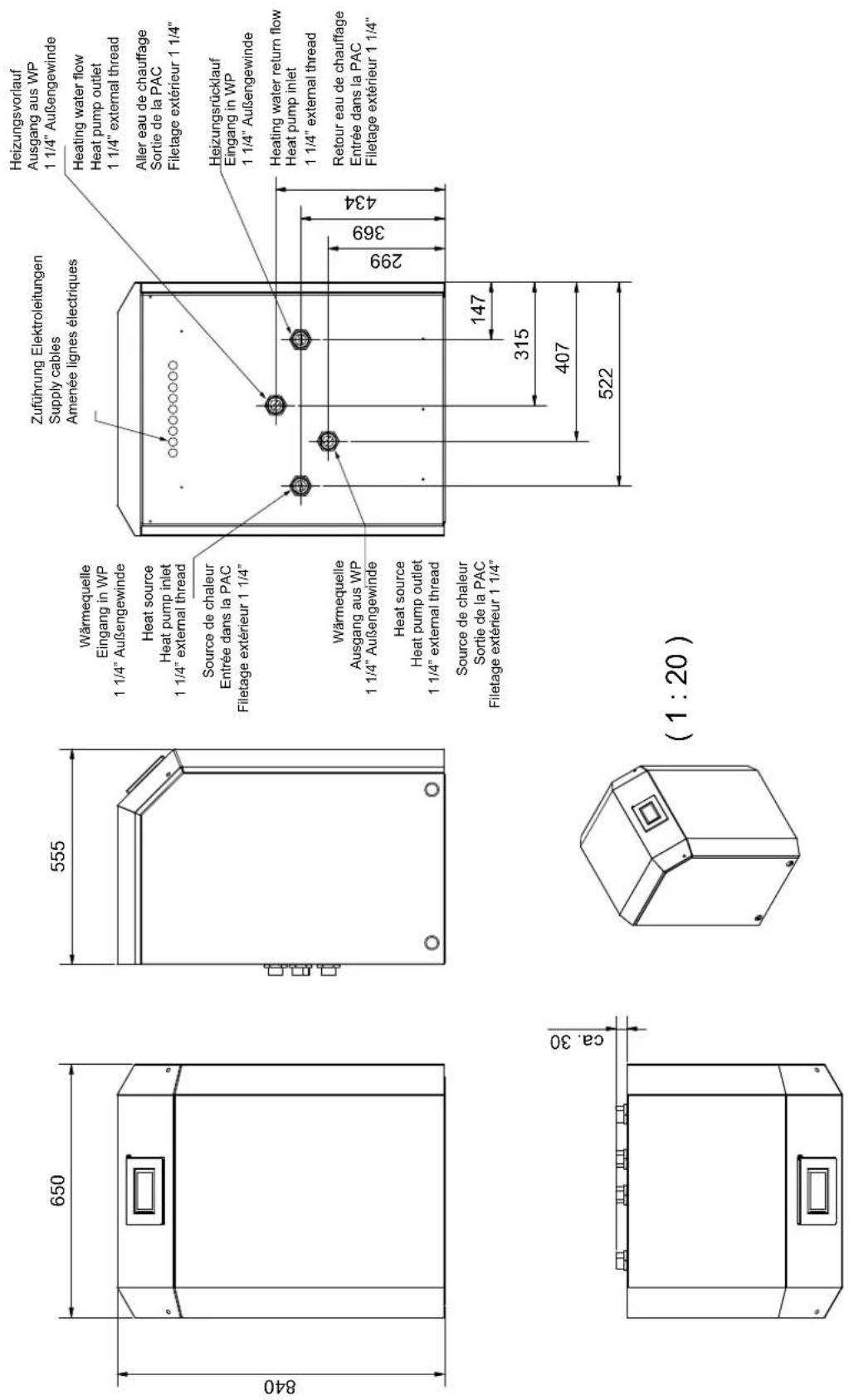

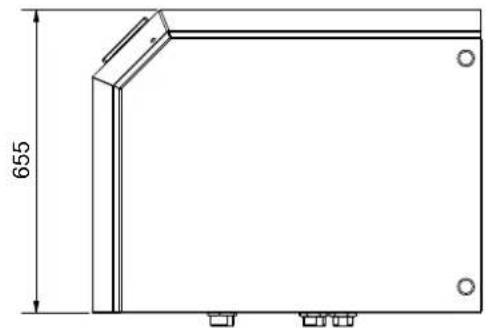

5.1 Dimensions de l’appareil sans raccordements pieds sont

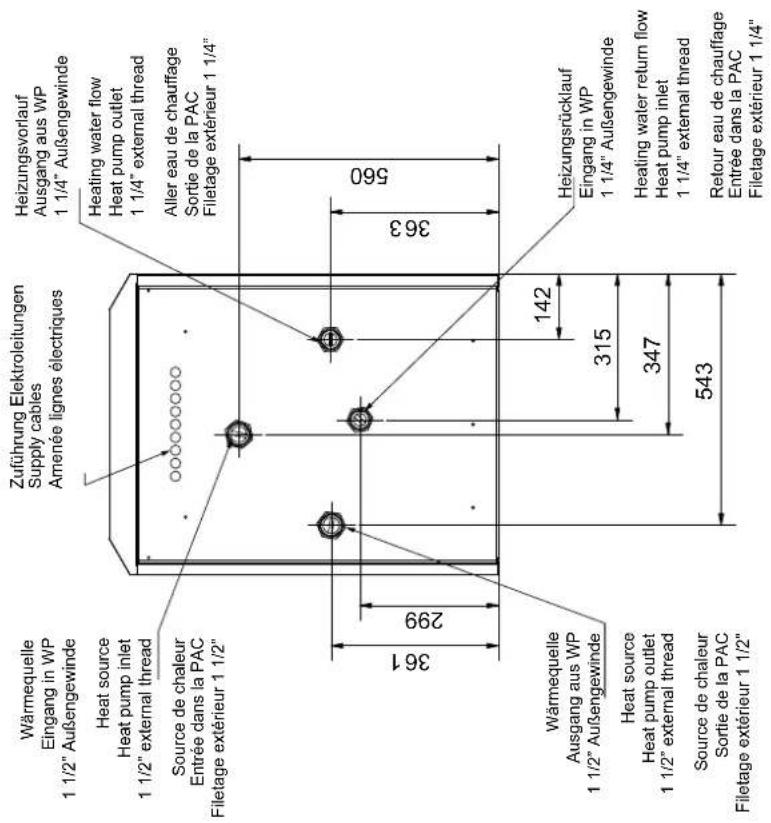

5.2 Raccordements de l’appareil de chauffage pouces
5.3 Raccordements de l’appareil à la source de chaleur pouces
5.4 Poids de/des unités de transport, emballage compris kg 119 128 134
5.5 Fluide frigorigène / poids total au remplissage type / kg R410A / 2,5 R410A / 2,9 R410A / 3,3
5.6 Valeur PRG / équivalent CO
5.7 Circuit frigorifique hermétiquement fermé oui oui oui
5.8 Lubrifiant / capacité totale type / litres Polyolester (POE)/ 0,7 Polyolester (POE)/ 1,2 Polyolester (POE)/1,2
6 Branchements électriques
6.3 Puissance nominale absorbée
1,30 / 2,6 1,67 / 3,2 2,22 / 4,3
6.4 Courant de démarrage avec démarreur progressif A
(sans démarrage progressif)
6.5 Courant nominal B0 / W35 / cos A / --- 2,35 / 0,8 3,01 / 0,8 4,01 / 0,8www.glendimplex.de 452235.66.22a · FD 0106 FR-11 SI 6TU - SI 18TU Français 7 Conforme aux dispositions de sécurité européennes 8 Autres caractéristiques techniques
8.1 Eau de chauffage dans l’appareil protégée du gel
(source de chaleur/dissipation thermique) bar 3,0 3,0 3,0 1. En cas de besoin, la plage d'exploitation peut être élargie jusqu'à une température d'entrée de l'eau glycolée de -10 °C. Dans ce cas, la concentration minimale en eau glycolée doit être fixée à 30 %. (température de gel -17 °C). À une température de l'eau glycolée comprise entre -10 °C et -5 °C, température départ croissante de 55 °C à 62 °C. 2. Exploitation possible jusqu'à une température d'entrée de l'eau glycolée de +35 °C. À une température de l'eau glycolée comprise entre +25 °C et +35 °C, température départ décroissante de 62 °C à 55 °C. 3. Ces indications caractérisent la taille et le rendement de l'installation selon EN 14511. Le point de bivalence et la régulation sont à prendre en compte pour des considérations économiques et énergétiques. Ici, B0W55 signifie par ex. : température de la source de chaleur 0 °C et température départ de l'eau de chauffage 55 °C. Ces données sont uniquement atteintes avec des échangeurs thermiques propres. Des remarques sur l'entretien, la mise en service et le fonctionnement sont mentionnées aux paragraphes correspondants des instructions de montage et d'utilisation. 4. Les valeurs sonores indiquées sont uniquement valables en cas d'exploitation sans pieds. En cas d'utilisation des pieds, le niveau sonore peut augmenter de 3db (A) max. 5. Le niveau de pression sonore indiqué correspond au bruit de fonctionnement de la pompe à chaleur en mode chauffage à une température aller de 35 °C. Le niveau de puis- sance sonore indiqué est celui d’une propagation de champ libre. Selon le lieu d'installation, la valeur mesurée peut varier de 16 db(A) max.
6. Tenir compte de la place nécessaire plus importante pour le raccordement des tuyaux, la commande et l’entretien.
7. à joint plat8. Voir déclaration de conformité CE
9. Le circulateur du circuit de chauffage et le gestionnaire de la pompe à chaleur doivent toujours être prêts à fonctionner. 1 Désignation technique et commerciale SI 14TU SI 18TU 2Forme
2.1 Version Universelle Universelle
2.2 Régulateur interne interne
2.3 Calorimètre intégré intégré
2.4 Emplacement / degré de protection selon EN 60 529 en intérieur / IP 21 en intérieur / IP 21
2.5 Niveaux de puissance 1 1
3 Plages d'utilisation
3.1 Circuit de départ de l'eau de chauffage
20 à 62 ±2 20 bis 62 ±2
3.2 Eau glycolée (source de chaleur) °C
Produit antigel Concentration minimale en eau glycolée (température de gel -13 °C)
monoéthylène glycol 25 %
monoéthylène glycol 25 %
4.1 Débit d’eau de chauffage en cas de différence de pression interne
pour B-5 / W45 kW / --- 11,6 / 3,3 14,9 / 3,2 pour B0 / W55 kW / --- 12,8 / 3,0 16,5 / 2,9 pour B0 / W45 kW / --- 13,3 / 3,8 17,0 / 3,6 pour B0 / W35 kW / --- 13,9 / 5,0 17,5 / 4,7
4.3 Niveau de puissance sonore selon EN 12102
4.4 Niveau de pression acoustique à 1 m de distance
4.5 Débit d'eau glycolée avec difféence de pression interne
source de chaleur m³/h / Pa 3,4 / 14000 4,3 / 21500 5 Dimensions / raccordements et poids
5.1 Dimensions de l’appareil sans raccordements pieds sont
5.2 Raccordements de l’appareil de chauffage pouces
5.3 Raccordements de l’appareil à la source de chaleur pouces
5.4 Poids de/des unités de transport, emballage compris kg 140 163
5.5 Fluide frigorigène / poids total au remplissage type / kg R410A / 4,4 R410A / 5,2
5.6 Valeur PRG / équivalent CO
5.7 Circuit frigorifique hermétiquement fermé oui oui
6.3 Puissance nominale absorbée
2,78 / 5,4 3,72 / 7,2
6.4 Courant de démarrage avec démarreur progressif A 23 28
6.5 Courant nominal B0 / W35 / cos A / --- 5,02 / 0,8 6,71 / 0,8
7 Conforme aux dispositions de sécurité européennes 8 Autres caractéristiques techniques
8.1 Eau de chauffage dans l’appareil protégée du gel
8.2 Surpression de service max. (source de chaleur/dissipation thermique) bar 3,0 3,0
1. En cas de besoin, la plage d'exploitation peut être élargie jusqu'à une température d'entrée de l'eau glycolée de -10 °C. Dans ce cas, la concentration minimale en eau glycolée doit être fixée à 30 %. (température de gel -17 °C). À une température de l'eau glycolée comprise entre -10 °C et -5 °C, température départ croissante de 55 °C à 62 °C. 2. Exploitation possible jusqu'à une température d'entrée de l'eau glycolée de +35 °C. À une température de l'eau glycolée comprise entre +25 °C et +35 °C, température départ décroissante de 62 °C à 55 °C. 3. Ces indications caractérisent la taille et le rendement de l'installation selon EN 14511. Le point de bivalence et la régulation sont à prendre en compte pour des considérations économiques et énergétiques. Ici, B0W55 signifie par ex. : température de la source de chaleur 0 °C et température départ de l'eau de chauffage 55 °C. Ces données sont uniquement atteintes avec des échangeurs thermiques propres. Des remarques sur l'entretien, la mise en service et le fonctionnement sont mentionnées aux paragraphes correspondants des instructions de montage et d'utilisation. 4. Les valeurs sonores indiquées sont uniquement valables en cas d'exploitation sans pieds. En cas d'utilisation des pieds, le niveau sonore peut augmenter de 3db (A) max. 5. Le niveau de pression sonore indiqué correspond au bruit de fonctionnement de la pompe à chaleur en mode chauffage à une température aller de 35 °C. Le niveau de puis- sance sonore indiqué est celui d’une propagation de champ libre. Selon le lieu d'installation, la valeur mesurée peut varier de 16 db(A) max.
6. Tenir compte de la place nécessaire plus importante pour le raccordement des tuyaux, la commande et l’entretien.
8. Voir déclaration de conformité CE
9. Le circulateur du circuit de chauffage et le gestionnaire de la pompe à chaleur doivent toujours être prêts à fonctionner.www.glendimplex.de 452235.66.22a · FD 0106 FR-13 SI 6TU - SI 18TU Français 13 Informations sur le produit conformément au Règlmenet (UE) n° 813/ 2013, annexe II, tableau 2
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Tj = - 7°C Pdh 5,6 kW Tj = - 7°C COPd 2,95 - Tj = + 2°C Pdh 5,8 kW Tj = + 2°C COPd 3,58 - Tj = + 7°C Pdh 6,0 kW Tj = + 7°C COPd 4,09 - Tj = + 12°C Pdh 6,1 kW Tj = + 12°C COPd 4,72 - Tj = température bivalente Pdh 5,5 kW Tj = température bivalente COPd 2,79 - Tj = température limite de fonctionnement Pdh 5,5 kW Tj = température limite de fonctionnement COPd 2,79 - Pour les pompes à chaleur air- eau Pour les pompes à chaleur air- eau Tj = -15°C (si TOL < -20°C) Pdh 5,5 kW Tj = -15°C (si TOL < -20°C) COPd 2,79 - Température bivalente
biv -10 °C Pour les pompes à chaleur air-eau: température limite de fonctionnement
Puissance calorifique sur un intervalle cyclique Pcych -kW Efficacité sur un intervalle cyclique COPcyc
Coefficient de dégradation (**) Cdh 0,90 - Température maximale de service de l’eau de chauffage WTOL 62 °C Consommation d’électricité dans les modes autres que le mode actif Dispositif de chauffage d’appoint Mode arrêt
OFF 0,015 kW Puissance thermique nominale (*) Psup 0kW Mode arrêt par thermostat
0,020 kW Type d’énergie utilisée èlectrique Mode veille
0,015 kW Mode résistance de carter active
0,000 kW Autres caractéristiques
Régulation de la puissance fixed - - m³ /h Niveau de puissance acoustique, à l’intérieur/à l’extérieur
46/- dB - 1,5 m³ /h Émissions d’oxydes d’azote
-mg/kWh Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré
Efficacité énergétique pour le chauffage de l’eau
Consommation journalière d’électricité
fuel -kWh Coordonnées de contact (**) Si le Cdh n’est pas déterminé par des mesures, le coefficient de dégradation par défaut est Cdh = 0,9. (--) non applicable (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à la charge calorifique nominale Pdesignh et la puissance thermique nominale d’un dispositif de chauffage d’appoint Psup est égale à la puissance calorifique d’appoint sup(Tj ). non Pompes à chaleur basse température: Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach non Pour les pompes à chaleur air-eau: débit d’air nominal, à l’extérieur Pour les pompes à chaleur eau-eau ou eau glycolée-eau: débit nominal d’eau glycolée ou d’eau, échangeur thermique extérieur Dispositif de chauffage mixte par pompe à chaleur: non Les paramètres sont déclarés pour l’application à moyenne température, excepté pour les pompes à chaleur basse température. Pour les pompes à chaleur basse température, les paramètres sont déclarés pour l’application à basse température. Puissance thermique nominale (*) Prated %kW6
Exigences d’information pour les dispositifs de chauffage des locaux par pompe à chaleur Puissance calorifique déclarée à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj Coefficient de performance déclaré ou coefficient sur énergie primaire déclaré à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj
Équipée d’un dispositif de chauffage d’appoint: Les paramètres sont déclarés pour les conditions climatiques moyenne: Modèle(s): SI 6TU Pompes à chaleur air-eau: non Pompes à chaleur eau-eau: non oui et les dispositifs de chauffage mixtes par pompe à chaleur Pompe à chaleur eau glycolée-eau Efficacité énergétique saisonniére pour le chauffage des locauxFR-14 452235.66.22a · FD 0106 www.glendimplex.de Français SI 6TU - SI 18TU
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Tj = - 7°C Pdh 7,3 kW Tj = - 7°C COPd 2,99 - Tj = + 2°C Pdh 7,7 kW Tj = + 2°C COPd 3,65 - Tj = + 7°C Pdh 7,9 kW Tj = + 7°C COPd 4,17 - Tj = + 12°C Pdh 8,1 kW Tj = + 12°C COPd 4,81 - Tj = température bivalente Pdh 7,2 kW Tj = température bivalente COPd 2,83 - Tj = température limite de fonctionnement Pdh 7,2 kW Tj = température limite de fonctionnement COPd 2,83 - Pour les pompes à chaleur air- eau Pour les pompes à chaleur air- eau Tj = -15°C (si TOL < -20°C) Pdh 7,2 kW Tj = -15°C (si TOL < -20°C) COPd 2,83 - Température bivalente
biv -10 °C Pour les pompes à chaleur air-eau: température limite de fonctionnement
Puissance calorifique sur un intervalle cyclique Pcych -kW Efficacité sur un intervalle cyclique COPcyc
Coefficient de dégradation (**) Cdh 0,90 - Température maximale de service de l’eau de chauffage WTOL 62 °C Consommation d’électricité dans les modes autres que le mode actif Dispositif de chauffage d’appoint Mode arrêt
OFF 0,015 kW Puissance thermique nominale (*) Psup 0kW Mode arrêt par thermostat
0,020 kW Type d’énergie utilisée èlectrique Mode veille
0,015 kW Mode résistance de carter active
0,000 kW Autres caractéristiques
Régulation de la puissance fixed - - m³ /h Niveau de puissance acoustique, à l’intérieur/à l’extérieur
46/- dB - 1,9 m³ /h Émissions d’oxydes d’azote
-mg/kWh Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré
Efficacité énergétique pour le chauffage de l’eau
Consommation journalière d’électricité
fuel -kWh Coordonnées de contact (**) Si le Cdh n’est pas déterminé par des mesures, le coefficient de dégradation par défaut est Cdh = 0,9. (--) non applicable (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à la charge calorifique nominale Pdesignh et la puissance thermique nominale d’un dispositif de chauffage d’appoint Psup est égale à la puissance calorifique d’appoint sup(Tj ). non Pompes à chaleur basse température: Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach non Pour les pompes à chaleur air-eau: débit d’air nominal, à l’extérieur Pour les pompes à chaleur eau-eau ou eau glycolée-eau: débit nominal d’eau glycolée ou d’eau, échangeur thermique extérieur Dispositif de chauffage mixte par pompe à chaleur: non Les paramètres sont déclarés pour l’application à moyenne température, excepté pour les pompes à chaleur basse température. Pour les pompes à chaleur basse température, les paramètres sont déclarés pour l’application à basse température. Puissance thermique nominale (*) Prated %kW7
Exigences d’information pour les dispositifs de chauffage des locaux par pompe à chaleur Puissance calorifique déclarée à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj Coefficient de performance déclaré ou coefficient sur énergie primaire déclaré à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj
Équipée d’un dispositif de chauffage d’appoint: Les paramètres sont déclarés pour les conditions climatiques moyenne: Modèle(s): SI 8TU Pompes à chaleur air-eau: non Pompes à chaleur eau-eau: non oui et les dispositifs de chauffage mixtes par pompe à chaleur Pompe à chaleur eau glycolée-eau Efficacité énergétique saisonniére pour le chauffage des locauxwww.glendimplex.de 452235.66.22a · FD 0106 FR-15 SI 6TU - SI 18TU Français
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Tj = - 7°C Pdh 10,1 kW Tj = - 7°C COPd 3,06 - Tj = + 2°C Pdh 10,5 kW Tj = + 2°C COPd 3,73 - Tj = + 7°C Pdh 10,7 kW Tj = + 7°C COPd 4,27 - Tj = + 12°C Pdh 10,9 kW Tj = + 12°C COPd 4,96 - Tj = température bivalente Pdh 10,0 kW Tj = température bivalente COPd 2,90 - Tj = température limite de fonctionnement Pdh 10,0 kW Tj = température limite de fonctionnement COPd 2,90 - Pour les pompes à chaleur air- eau Pour les pompes à chaleur air- eau Tj = -15°C (si TOL < -20°C) Pdh 10,0 kW Tj = -15°C (si TOL < -20°C) COPd 2,90 - Température bivalente
biv -10 °C Pour les pompes à chaleur air-eau: température limite de fonctionnement
Puissance calorifique sur un intervalle cyclique Pcych -kW Efficacité sur un intervalle cyclique COPcyc
Coefficient de dégradation (**) Cdh 0,90 - Température maximale de service de l’eau de chauffage WTOL 62 °C Consommation d’électricité dans les modes autres que le mode actif Dispositif de chauffage d’appoint Mode arrêt
OFF 0,015 kW Puissance thermique nominale (*) Psup 0kW Mode arrêt par thermostat
0,020 kW Type d’énergie utilisée èlectrique Mode veille
0,015 kW Mode résistance de carter active
0,000 kW Autres caractéristiques
Régulation de la puissance fixed - - m³ /h Niveau de puissance acoustique, à l’intérieur/à l’extérieur
47/- dB - 2,6 m³ /h Émissions d’oxydes d’azote
-mg/kWh Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré
Efficacité énergétique pour le chauffage de l’eau
Consommation journalière d’électricité
fuel -kWh Coordonnées de contact (**) Si le Cdh n’est pas déterminé par des mesures, le coefficient de dégradation par défaut est Cdh = 0,9. (--) non applicable (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à la charge calorifique nominale Pdesignh et la puissance thermique nominale d’un dispositif de chauffage d’appoint Psup est égale à la puissance calorifique d’appoint sup(Tj ). non Pompes à chaleur basse température: Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach non Pour les pompes à chaleur air-eau: débit d’air nominal, à l’extérieur Pour les pompes à chaleur eau-eau ou eau glycolée-eau: débit nominal d’eau glycolée ou d’eau, échangeur thermique extérieur Dispositif de chauffage mixte par pompe à chaleur: non Les paramètres sont déclarés pour l’application à moyenne température, excepté pour les pompes à chaleur basse température. Pour les pompes à chaleur basse température, les paramètres sont déclarés pour l’application à basse température. Puissance thermique nominale (*) Prated %kW10
Exigences d’information pour les dispositifs de chauffage des locaux par pompe à chaleur Puissance calorifique déclarée à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj Coefficient de performance déclaré ou coefficient sur énergie primaire déclaré à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj
Équipée d’un dispositif de chauffage d’appoint: Les paramètres sont déclarés pour les conditions climatiques moyenne: Modèle(s): SI 11TU Pompes à chaleur air-eau: non Pompes à chaleur eau-eau: non oui et les dispositifs de chauffage mixtes par pompe à chaleur Pompe à chaleur eau glycolée-eau Efficacité énergétique saisonniére pour le chauffage des locauxFR-16 452235.66.22a · FD 0106 www.glendimplex.de Français SI 6TU - SI 18TU
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Tj = - 7°C Pdh 13,1 kW Tj = - 7°C COPd 3,29 - Tj = + 2°C Pdh 13,5 kW Tj = + 2°C COPd 3,93 - Tj = + 7°C Pdh 13,7 kW Tj = + 7°C COPd 4,43 - Tj = + 12°C Pdh 13,9 kW Tj = + 12°C COPd 5,06 - Tj = température bivalente Pdh 13,0 kW Tj = température bivalente COPd 3,13 - Tj = température limite de fonctionnement Pdh 13,0 kW Tj = température limite de fonctionnement COPd 3,13 - Pour les pompes à chaleur air- eau Pour les pompes à chaleur air- eau Tj = -15°C (si TOL < -20°C) Pdh 13,0 kW Tj = -15°C (si TOL < -20°C) COPd 3,13 - Température bivalente
biv -10 °C Pour les pompes à chaleur air-eau: température limite de fonctionnement
Puissance calorifique sur un intervalle cyclique Pcych -kW Efficacité sur un intervalle cyclique COPcyc
Coefficient de dégradation (**) Cdh 0,90 - Température maximale de service de l’eau de chauffage WTOL 62 °C Consommation d’électricité dans les modes autres que le mode actif Dispositif de chauffage d’appoint Mode arrêt
OFF 0,015 kW Puissance thermique nominale (*) Psup 0kW Mode arrêt par thermostat
0,020 kW Type d’énergie utilisée èlectrique Mode veille
0,015 kW Mode résistance de carter active
0,000 kW Autres caractéristiques
Régulation de la puissance fixed - - m³ /h Niveau de puissance acoustique, à l’intérieur/à l’extérieur
47/- dB - 3,4 m³ /h Émissions d’oxydes d’azote
-mg/kWh Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré
Efficacité énergétique pour le chauffage de l’eau
Consommation journalière d’électricité
fuel -kWh Coordonnées de contact (**) Si le Cdh n’est pas déterminé par des mesures, le coefficient de dégradation par défaut est Cdh = 0,9. (--) non applicable (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à la charge calorifique nominale Pdesignh et la puissance thermique nominale d’un dispositif de chauffage d’appoint Psup est égale à la puissance calorifique d’appoint sup(Tj ). non Pompes à chaleur basse température: Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach non Pour les pompes à chaleur air-eau: débit d’air nominal, à l’extérieur Pour les pompes à chaleur eau-eau ou eau glycolée-eau: débit nominal d’eau glycolée ou d’eau, échangeur thermique extérieur Dispositif de chauffage mixte par pompe à chaleur: non Les paramètres sont déclarés pour l’application à moyenne température, excepté pour les pompes à chaleur basse température. Pour les pompes à chaleur basse température, les paramètres sont déclarés pour l’application à basse température. Puissance thermique nominale (*) Prated %kW13
Exigences d’information pour les dispositifs de chauffage des locaux par pompe à chaleur Puissance calorifique déclarée à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj Coefficient de performance déclaré ou coefficient sur énergie primaire déclaré à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj
Équipée d’un dispositif de chauffage d’appoint: Les paramètres sont déclarés pour les conditions climatiques moyenne: Modèle(s): SI 14TU Pompes à chaleur air-eau: non Pompes à chaleur eau-eau: non oui et les dispositifs de chauffage mixtes par pompe à chaleur Pompe à chaleur eau glycolée-eau Efficacité énergétique saisonniére pour le chauffage des locauxwww.glendimplex.de 452235.66.22a · FD 0106 FR-17 SI 6TU - SI 18TU Français
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Tj = - 7°C Pdh 16,6 kW Tj = - 7°C COPd 3,05 - Tj = + 2°C Pdh 17,0 kW Tj = + 2°C COPd 3,66 - Tj = + 7°C Pdh 17,3 kW Tj = + 7°C COPd 4,15 - Tj = + 12°C Pdh 17,5 kW Tj = + 12°C COPd 4,77 - Tj = température bivalente Pdh 16,5 kW Tj = température bivalente COPd 2,90 - Tj = température limite de fonctionnement Pdh 16,5 kW Tj = température limite de fonctionnement COPd 2,90 - Pour les pompes à chaleur air- eau Pour les pompes à chaleur air- eau Tj = -15°C (si TOL < -20°C) Pdh 16,5 kW Tj = -15°C (si TOL < -20°C) COPd 2,90 - Température bivalente
biv -10 °C Pour les pompes à chaleur air-eau: température limite de fonctionnement
Puissance calorifique sur un intervalle cyclique Pcych -kW Efficacité sur un intervalle cyclique COPcyc
Coefficient de dégradation (**) Cdh 0,90 - Température maximale de service de l’eau de chauffage WTOL 62 °C Consommation d’électricité dans les modes autres que le mode actif Dispositif de chauffage d’appoint Mode arrêt
OFF 0,015 kW Puissance thermique nominale (*) Psup 0kW Mode arrêt par thermostat
0,020 kW Type d’énergie utilisée èlectrique Mode veille
0,015 kW Mode résistance de carter active
0,000 kW Autres caractéristiques
Régulation de la puissance fixed - - m³ /h Niveau de puissance acoustique, à l’intérieur/à l’extérieur
50/- dB - 4,0 m³ /h Émissions d’oxydes d’azote
-mg/kWh Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré
Efficacité énergétique pour le chauffage de l’eau
Consommation journalière d’électricité
fuel -kWh Coordonnées de contact (**) Si le Cdh n’est pas déterminé par des mesures, le coefficient de dégradation par défaut est Cdh = 0,9. (--) non applicable (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à la charge calorifique nominale Pdesignh et la puissance thermique nominale d’un dispositif de chauffage d’appoint Psup est égale à la puissance calorifique d’appoint sup(Tj ). non Pompes à chaleur basse température: Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach non Pour les pompes à chaleur air-eau: débit d’air nominal, à l’extérieur Pour les pompes à chaleur eau-eau ou eau glycolée-eau: débit nominal d’eau glycolée ou d’eau, échangeur thermique extérieur Dispositif de chauffage mixte par pompe à chaleur: non Les paramètres sont déclarés pour l’application à moyenne température, excepté pour les pompes à chaleur basse température. Pour les pompes à chaleur basse température, les paramètres sont déclarés pour l’application à basse température. Puissance thermique nominale (*) Prated %kW17
Exigences d’information pour les dispositifs de chauffage des locaux par pompe à chaleur Puissance calorifique déclarée à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj Coefficient de performance déclaré ou coefficient sur énergie primaire déclaré à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj

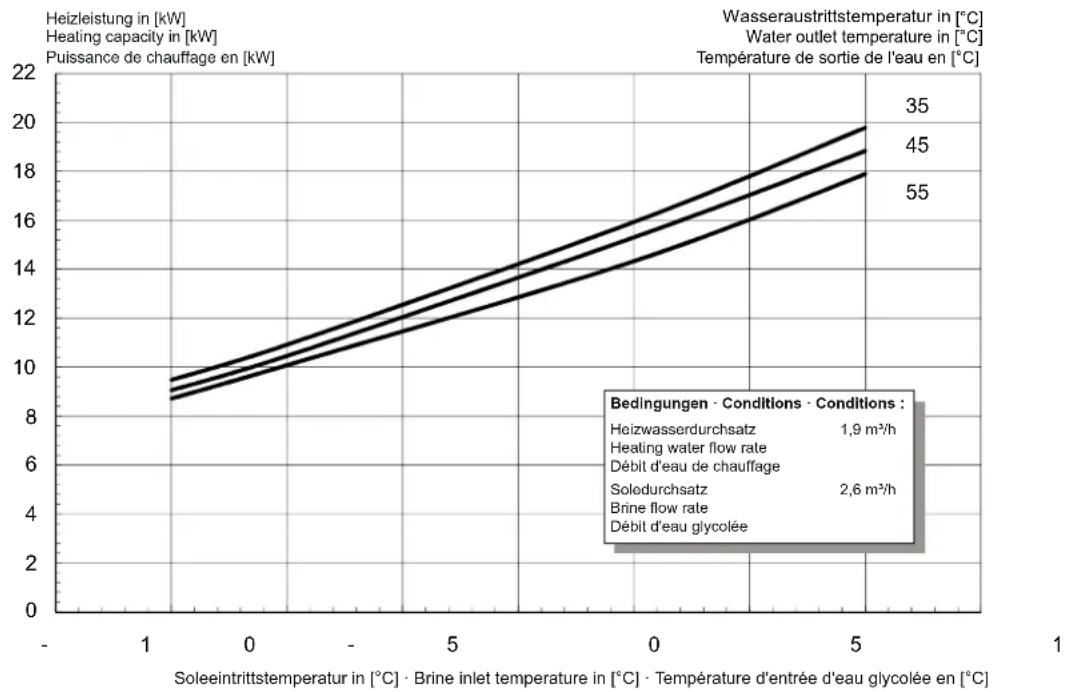

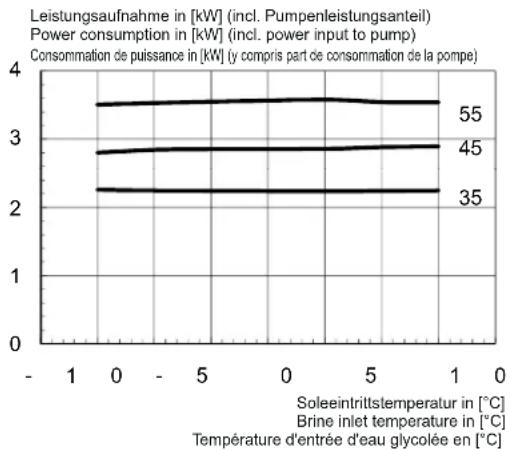

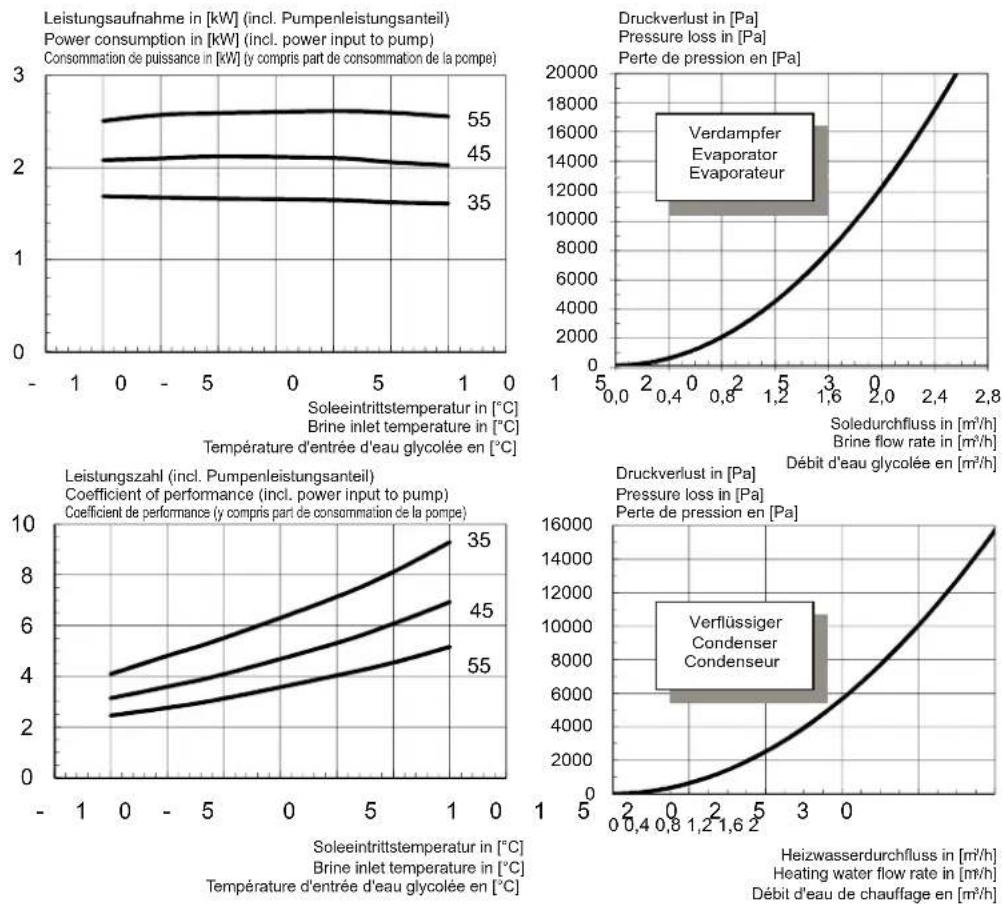

0 0,2 0,4 0,6 0,8 1 1,2
/h] Débit d'eau glycolée en [m
/h] Débit d'eau de chauffage en [m
/h] Débit d'eau glycolée en [m
/h] Débit d'eau de chauffage en [m
/h] Débit d'eau glycolée en [m
/h] Débit d'eau de chauffage en [m
0 0,4 0,8 1,2 1,6 2 2,4 2,8
/h] Débit d'eau glycolée en [m
/h] Débit d'eau de chauffage en [m
0 0,4 0,8 1,2 1,6 2 2,4 2,8 3,2
/h] Débit d'eau glycolée en [m
/h] Débit d'eau de chauffage en [m
Une faible tension est appliquée aux bornes enfichables N1-J1 à J11, J19, J20, J23 à J24 et au bornier X3, X5.1. Ne jamais appliquer une tension plus élevée.www.glendimplex.de 452235.66.22a · FD 0106 A-XVII SI 6TU - SI 18TU Anhang · Appendix · Annexes 4 Hydraulisches Einbindungsschema / Hydraulic integration diagram / Schéma d'intégration hydraulique
4.1 Monovalente Wärmepumpenanlage mit einem Heizkreis und
Warmwasserbereitung / Monovalent heat pump system with one heating circuits and domestic hot water preparation / Installation monovalente de pompe à chaleur avec une circuits de chauffage et production d'eau chaude sanitaire
