DW101R - Lave-vaisselle CARAD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Capacité	12 couverts
Classe énergétique	A++
Niveau sonore	49 dB
Programmes de lavage	Éco, Intensif, Rapide, Prélavage
Consommation d'eau	9 litres par cycle
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Système de sécurité	Protection anti-débordement
Entretien	Filtres à nettoyer régulièrement, utilisation de sel régénérant
Garantie	2 ans
Accessoires inclus	Panier à couverts, support pour verres

FOIRE AUX QUESTIONS - DW101R CARAD

Le lave-vaisselle CARAD DW101R ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le fusible est en bon état. Assurez-vous également que la porte est bien fermée.

Il y a de l'eau stagnante dans le lave-vaisselle après un cycle, que faire ?

Vérifiez si le filtre est obstrué et nettoyez-le si nécessaire. Assurez-vous aussi que le tuyau de drainage n'est pas plié ou obstrué.

Les vaisselles ne sont pas bien lavées, que dois-je vérifier ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et qu'ils peuvent tourner librement. Vérifiez également que vous utilisez le bon détergent et la bonne quantité.

Le lave-vaisselle fait un bruit étrange pendant son fonctionnement, que faire ?

Vérifiez que les assiettes et ustensiles ne bloquent pas les bras gicleurs. Un bruit anormal peut également provenir d'un objet coincé dans la pompe ou le filtre.

Comment régler la dureté de l'eau pour le lave-vaisselle CARAD DW101R ?

Référez-vous au manuel de l'utilisateur pour ajuster le réglage de la dureté de l'eau. Utilisez un testeur de dureté pour déterminer le niveau de votre eau.

Que faire si l'indicateur de sel est allumé ?

Ajoutez du sel régénérant dans le compartiment prévu à cet effet. Assurez-vous de ne pas dépasser le niveau maximum indiqué.

Le lave-vaisselle ne sèche pas la vaisselle, que faire ?

Assurez-vous que le cycle de séchage est activé. Vous pouvez également essayer d'utiliser un produit de rinçage pour améliorer le séchage.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre selon les instructions du manuel, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis replacez-le correctement.

Des fuites d'eau apparaissent autour du lave-vaisselle, que faire ?

Vérifiez que le tuyau d'alimentation et le tuyau de vidange sont bien connectés et en bon état. Inspectez également le joint de porte pour tout signe d'usure.

Comment réinitialiser le lave-vaisselle CARAD DW101R ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique pendant environ 10 minutes, puis rebranchez-le.

Où trouver le manuel d'utilisation du CARAD DW101R ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le trouver sur le site web du fabricant dans la section 'Support' ou 'Téléchargements'.

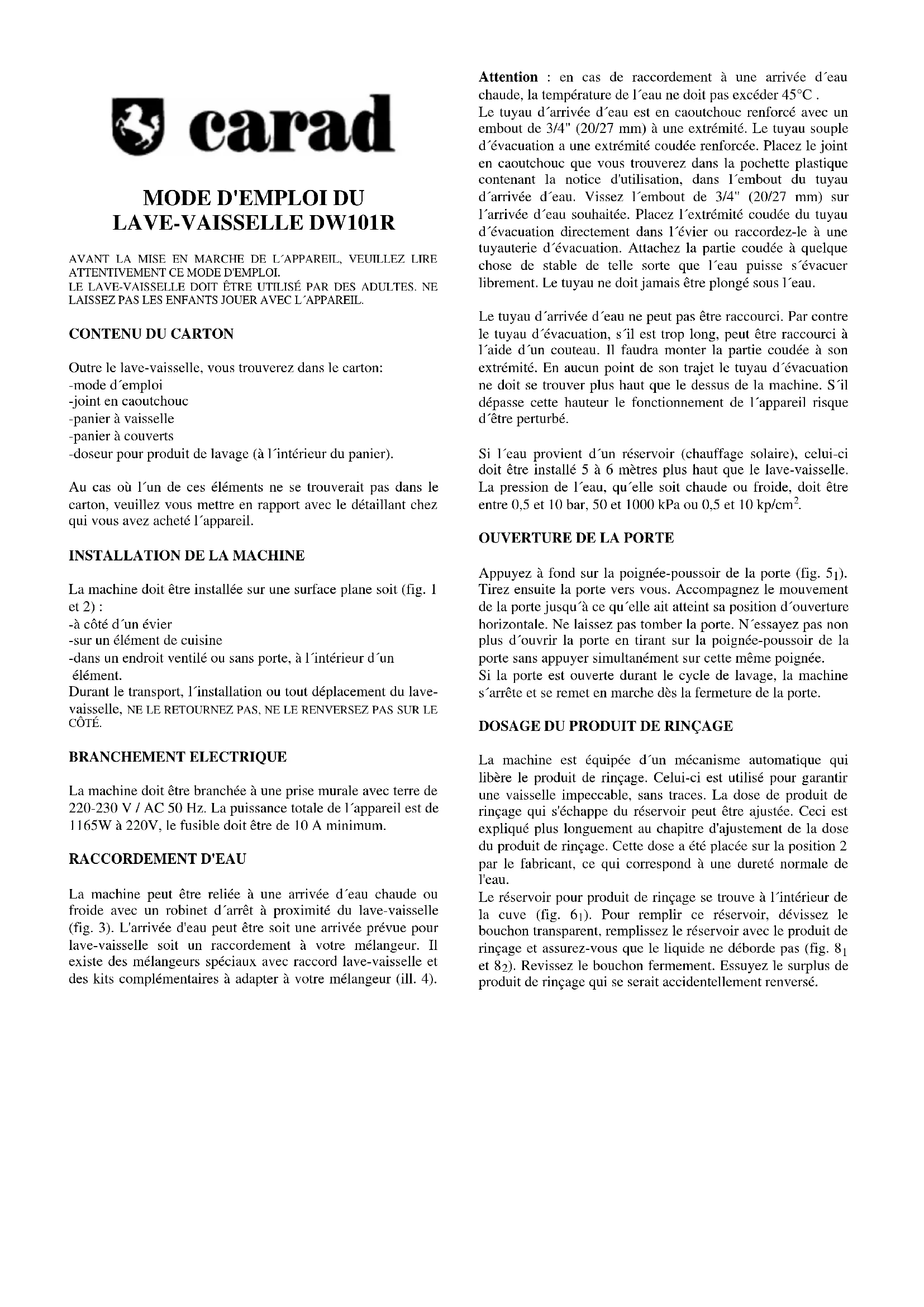

MODE D'EMPLOI DW101R CARAD

Outre le lave-vaiselle, vous trouvez dans le carton:

-mode d'emploi

-joint en caoutchouc

-panier à vaissele

-panier à couverts

-doseur pour produit de lavage (a 1'interieur du panier).

Au cas où l'un de ces éléments ne se trouverait pas dans le carton, veuillez vousmettre en rapport avec le détaillant chez qui vous avez acheté l'appareil.

INSTALLATION DE LA MACHINE

La machine doit être installée sur une surface plane soit (fig. 1 et 2):

-à côté d'un évier

-sur un élément de cuisine

-dans un endroit ventilé ou sans porte, à l'intérieur d'un élément.

Durant le transport, l'installation ou tout déplacement du lavevaisselle, NE LE RETOURNZ PAS, NE LE RENVERSEZ PAS SUR LE COTÉ.

BRANCHEMENT ELECTRIQUE

La machine doit être branchée à une prise murale avec terre de 220-230 V / AC 50 Hz. La puissance totale de l'appareil est de 1165 W à 220 V, le fusible doit être de 10 A minimum.

RACCORDEMENT D'EAU

La machine peut être reliée à une arrivée d'eau chaude ou froide avec un robinet d'arret à proximé du lave-vaisselle (fig. 3). L'arrivée d'eau peut être soit une arrivée prévue pour lave-vaisselle soit un raccordement à votre melangeur. Il existe des melangeurs spéciaux avec raccord lave-vaisselle et des kits complémentaires à adapter à votre melangeur (ill. 4).

Attention : en cas de raccordement à une arrivée d'eau chaude, la température de l'eau ne doit pas excéder 45^

Le tuyau d'arrivée d'eau est en caoutchouc renforcé avec un embout de 3/4'' (20/27 mm) à une extrémité. Le tuyau souple d'évacuation a une extrémité coudee renforcée. Placez le joint en caoutchouc que vous trouverez dans la pochette plastique contenant la notice d'utilisation, dans l'embout du tuyau d'arrivée d'eau. Vissez l'embout de 3/4'' (20/27 mm) sur l'arrivée d'eau souhaitee. Placez l'extrémité coudee du tuyau d'évacuation directement dans l'évier ou raccordez-le à une tuyauterie d'évacuation. Attachez la partie coudee à quelque chose de stable de telle sorte que l'eau puisse s'évacuer librement. Le tuyau ne doit jamais être plongé sous l'eau.

Le tuyau d'arrivée d'eau ne peut pas être raccourci. Par contre le tuyau d'évacuation, s'il est trop long, peut être raccourci à l'aide d'un couteau. Il faudra monter la partie coudee à son extrémite. En aucun point de son trajet le tuyau d'évacuation ne doit se couver plus haut que le dessus de la machine. S'il depasse cette hauteur le fonctionnement de I'appareil risque d'être perturbé.

Si I'au provient d'un réservoir (chauffage solaire), celui-ci doit etre instalé 5 a 6 metres plus haut que le lave-vaiselle. La pression de I'au, qu'elle soit chaude ou froide, doit etre entre 0,5 et 10 bar, 50 et 1000kPa ou 0,5 et 10kp / cm^2

OUVERTURE DE LA PORTE

Appuyez à fond sur la poignée-poussoir de la porte (fig. 51). Tirez ensuite la porte vers vous. Accompagnez le mouvement de la porte jusqu'à ce qu'elle ait atteint sa position d'ouverture horizontale. Ne laissez pas tomber la porte. N'essayez pas non plus d'ouvoir la porte en tirant sur la poignée-poussoir de la porte sans appuyer simultanément sur cette même poignée. Si la porte est ouverte durant le cycle de lavage, la machine s'arrête et se remet en marche des la fermeture de la porte.

DOSAGE DU PRODUIT DE RINÇAGE

La machine est équipée d'un mécanisme automatique qui libère le produit de rinceage. Celui-ci est utilisé pour garantir une vaisse l'impeccable, sans traces. La dose de produit de rinceage qui s'échappe du réservoir peut être ajustée. Ceci est expliqué plus longuement au chapitre d'ajustement de la dose du produit de rinceage. Cette dose a été placee sur la position 2 par le fabricant, ce qui correspond à une durée normale de l'eau.

Le réservoir pour produit de rincege se trouve à l'intérieur de la cuve (fig. 61). Pour replir ce réservoir, dévisse le bouchon transparent, replisseez le réservoir avec le produit de rincege et assurez-vous que le liquide ne déborde pas (fig. 81 et 82). Revissee le bouchon fermement. Essuyez le surplus de produit de rincege qui se serait accidentellement renversé.

La contenance du réservoir de produit de rincege est de 80~ml - ce qui suffit pour 40 cycles de lavage, lorsque le dosage est en position 2 (pour une durée normale de l'eau).

DOSAGE DU PRODUIT DE LAVAGE

Avant tout lavage versez le produit de lavage (liquide ou poudre) à l'intérieur de la porte, en utilisant le doseur. Utilisez des produits de lavage conçus exclusivement pour les lavevaisselle. N'utilisez jamais de produits pour un lavage à la main, car ils dégagent de la mousse qui empêcherait la machine de fonctionner normalement.

CONSEILS D'ORDRE GENERAL

Evitez de laver en machine les articles suivants:

• les casseroles en aluminium car elles peuvent ressortir marquées et décolorées en raison de l'alcalinité du produit de lavage.
• la porcelainpeinte à la main car elle peut se décolorer.
• les couverts en argent qui peuvent se ternir au contact de certains alimentents (oeufs, légumes, etc.).
• les ustensiles en bois, en os, certains plastiques qui ne supportent pas les températures élevées.
• les verres en cristal car ils deviennent ternes lorsqu'ils sont lavés à haute température. Il est d'ailleurs recommendé de laver le cristal délicat à 50^ C.

DISPOSITION DE LA VAISSELLE

Le lave-vaisse la une capacité de 4 couverts selon les normes internationales IEC.

Veillez à débarasser la vaiselle des restes d'aliments. Pour plus de facilité, le chargement du panier se fait en partant des côtes vers le milieu du panier. Disposez la vaiselle selon sa taille et sa forme, en commençant par les côtes (ill. 7). Placez les couverts dans le panier en plastique prévu à cet effet. Disposez leur manche vers le bas et en veillant à ce qu'ils ne passent pas à travers le panier ce qui empêcherait le fonctionnement du bras de lavage. Les verres et tasses doivent être placés à l'envers.

Ne surchargez pas le panier, car cela empêcheraisit l'eau de circuler librement et ainsi atteindre toute la surface de la vaisselle. Faites bien attention de ne pas couvir un ustensile par un autre ce qui générait le lavage (ex. lorsque des assiettes se touchent).

MISE EN MARCHE DE LA MACHINE

Vérifiez que la machine est reliée à l'électricité et à l'eau.

Disposez la vaisse et ajoute le produit de lavage en suivant nos instructions. Ensuite librez 1'arrivee d'eau et tournez le

bouton du programmateur (fig. 52) d'une position vers la droite (un déclic). Le témoin pilote (fig. 53) s'allumera.

Chaque cycle de lavage consiste en un lavage à l'eau chaude, deux rincages à l'eau froide, suivis d'un rincege à l'eau chaude, avec adjonction automatique du produit de rincege. Pour un cycle complet, la consommation d'eau est de 13,5 litres d'eau. ÀpRES la fin du cycle de lavage, ouvre la portepour laisser s'échapper la vapeur. Attendez quelques minutes, puis enlevez votre vaiselle qui sera seche,chaude et brillante.

Après avoir vide votre lave-vaisselle et si vous ne désirez plus redémarrer un nouveau cycle de lavage, reférerz la porte et tournez le programmateur sur la position 0, ainsi votre machine n'est plus opérationnelle et le témoin pilotes s'eteindra. Pour votre sécurité, il est conseilé, à la fin du cycle complet, de fermer le robinet d'eau relié à la machine, spécialement au cas où vous vous absenteriez.

INSTRUCTIONS EN CAS DE NON-FONCTION- NEMENT DE LA MACHINE

Si vous remarquez une QUELCONQUE ANOMALIE DANS LE FONCTIONNEMENT DU LAVE-VAISSELLE, vous pouvez immédiatement arrêté la machine en tournant le programmeur sur la position 0.

En cas de NON FONCTIONNEMENT DE LA MACHINE, VERIFIEZ:

• que la machine est correctement branchée et que le fusible est en bon état.
• que le robinet d'eau est ouvert, qu'il n'y a pas de coudes dans les tuyaux d'arrivee et d'évacuation d'eau,
• que la porte est bien fermée.

Au cas où la machine fonctionnerait mais NE DONNERAIT PAS DE RESULTATS SATISFAISANTS, vérifiez:

• si le bras de lavage (fig. 9 2 ) peut tournier librement et s'il n'est pas bloqué et que les trous ne sont pas bouchés,
• si le produit de lavage a ete correctement dosed,
• si la vaisse est correctement disposée pour permettre à l'eau une bonne circulation.
• si le filtré est correctement dipose et maintenu (fig. 9),
  qu'il n'y ait pas de restes d'aliments sur le filtré,
• que la vaisse n'ait pas attendu trop longtemps avant d'être lavée et que les restes d'aliments n'aint pas seché, ce qui rend le lavage difficile.

Au cas ou LES VERRES NE BRILLERAIENT PAS, vérifiez:

• s'il y a bien du produit de rincege dans le réservoir,
• si l'eau de votre installation est dure, ajustez le dosage du produit de rincege ajoute automatiquement lors du dernier rincege à l'eau chaude.
• si vous eau est particulièrement dure (15 GH et plus), il est conseilé dinstaller un adoucisseur d'eau indépendant.

Au cas ou L'EAU S'ECHAPPERAIT DE LA MACHINE, coupez l'arrivee d'eau alimentant le lave-vaiselle et vérifiez:

• si les raccordements d'eau ne fuient pas,
• si le filtrne est pas bouché,
• que le bras de lavage tourne librement et que les trous du bras de lavage ne soient pas bouchés,
• que le tuyau couple d'évacuation ne soit ni coude, ni obstrué.

Si, après avoir vérifié les points ci-dessus le mauvais fonctionnement persistait, veuillez contacter notre Service Clientèle.

S'il a BEAUCOUP DE MOUSSE DANS LA MACHINE,

• soit vous avez utiliser un produit à vaisselle pour lavage à la main.
• soit, au moment du replissage du réservoir du produit de rincage, quelques gouttes ont coule à l'extérieur.

Dans les deux cas, laisserez le programme continuer normalement jusqu'à l'évacuation complète de la mousse. Ouvrez la porte et nettoyez le lave-vaisselle en étant tous les restes de mousse à l'aide d'une éponge humide.

AJUSTEMENT DE LA DOSE DU PRODUIT DE RINCAGE

Si la vaisselle ressort avec des traces, il est nécessaire d'augmenter la dose de produit de rincege car l'eau de votre installation a augmente en durété. ATTENTION malgré tout à ne pas surdoser car cela rendrait votre vaisselle collante et terne. Dévissez le bouchon du réservoir de produit de rincege (ill.81). A l'arrière du réservoir se trouve une graduation pour le dosage (de 1 à 5). A l'aide d'un tournevis, faites tourner la vis vers la gauche pour augmenter la dose ou vers la droite pour la diminuier. Revissez le bouchon du réservoir de produit.

ENTRETIEN ET NETTOYAGE

Lorsque vous nettoyez le lave-vaisselle NE LE RETOURNZ PAS, NE LE RENVERSEZ PAS SUR LE COTE. Afin d'assurer à votre lave-vaisselle un parfait état de marchependant de nombreuses années, il est obligatoire de le nettoyer et de l'entrenir régulièrement. Plus particulièrement:

• de nettoyer régulierement l'intérieur du lave-vaisselle en étant les graisses, restes de nourriture, etc.
• de vérifie l'etat du filtré et de le nettoyer à la fin de chaque cycle, après avoir retire le panier. Si nécessaire, oter le filtré en le tirant vers le haut et le rincer pour enlever les restes de nourriture. Àpres l'avoir nettoyé, remettez-le en place,
• de vérifie que les trous du bras de lavage ne sont pas bouchés. Àpres avoir enlevé le panier, retirez la sécurité en plastique (fig. 93) qui maintain le bras de lavage en place. Rincez-le en le secouant pour le deboucher.
• de vérifie les panneaux interieurs du lave-vaisse et la partie chauffante située sous le contrôle pour vous assurer

qu'il n'y ait pas de dépôts de sel. Pour éliminer tout dépôt de sel, faire un programme sans vaisselle et sans produit de lavage, remplacez ce dernier par une tasse de vinaigre. Si nécessaire, renouvelez l'opération,

• de vérifie l'etat des tuyaux d'arrivée et d'évacuation d'au. Le tuyau d'arrivée d'au doit être change après 6 années d'utilisation.
• après une longue période de non-utilisation du lave-vaiselle (vacances d'été), versez de 1'eau bouillante en grande quantité (approximativement 4 litres) à 1'intérieur du lave-vaisseleafin de dissoudre toute graisse qui se serait solidifiée.

CONSEILS DE SECURITE

Le fabricant a prévu les mesures de sécurité suivantes qui se déclenchent automatiquement:

Au cas où l'eau qui entre dans la machine ne serait pas coupée comme il est prévu dans le programme, et où l'eau dans l'appareil dépasserait le niveau autorisé, le système de sécurité met en route la pompe de vidange et l'eau est evacuée automatiquement.

Cela se produit lorsque la machine est sous tension. Lorsque la machine est à l'arrêt et que le témoin pilote est étant, l'arrivée d'eau doit être coupée à la fin du cycle pour isoler la machine de toute pression du réseau. Cela est particulièrement nécessaire si vous vous absentez de votre domicile.

• Mécanisme de protection de surchauffe de la machine
  Le thermostat de protection de surchauffe coupe l'alimentation en électricité si l'élement de chauffage surchauffe, soit par manque d'eau soit pour une autre raison.
• Mécanisme de sécurité de la porte
  Le micro-interrupteur de la porte suspend le fonctionnement de la machine si la porte est ouverte durant le cycle de lavage.
• Mécanisme de protection de surchauffe de la pompe
  La pompe à ceu est protégée par un interrupteur thermique qui arrête le fonctionnement de la pompe en cas de surchauffe.

SPECIFICATIONS TECHNIQUES

Dimensions (H x L x P): 460 x 430 x 495 mm

Voltage: 220 - 230V / AC50Hz

Poids total: 14,3kg

Puisssance totale: 1165W()

Puisssance pompe de lavage: 165W^*

Puisance pompe d'evacuation: 60W^*) ou 40~W

Puisance chauffage: 1000W^*

Fusible: 10

Pression d'ea: 0,5 - 10 bar

Consommation d'eau: 13,5 l.

Consommation d'electricite: 0.8 kWh

(^*) a 220V

NOTE: LE FABRICANT SE RESERVE LE DROIT DE MODIFIER LES CHARACTERISTIQUES TECHNIQUES DE CE PRODUIT POUR EN AMELIORER LA QUALITE.
