MODE D'EMPLOI MB 30 AT CARAD
Mode d'emploi du lave-linge MB30 AT
AVANT LA MISE EN MARCHE DE L'APPAREIL, VEUILLEZ LIRE ATTENTIVEMENT CE MODE D'EMPLOI.
LE LAVE-LINGE DOIT ETRE UTILISÉ PAR DES ADULTES. NE LAISSEZ PAS LES ENFANTS JOUER AVEC L'APPAREIL.
Contenu du CARTON
Outre le lave-linge, vous trouverez dans le carton:
Un mode d'emploi, une carte de garantie, deux joints en caoutchouc et un tuyau d'arrivée d'eau.
Au cas où l’un de ces éléments ne se trouverait pas dans le carton, veuillez vous mettre en rapport avec le détaillant chez qui vous avez acheté l’appareil.

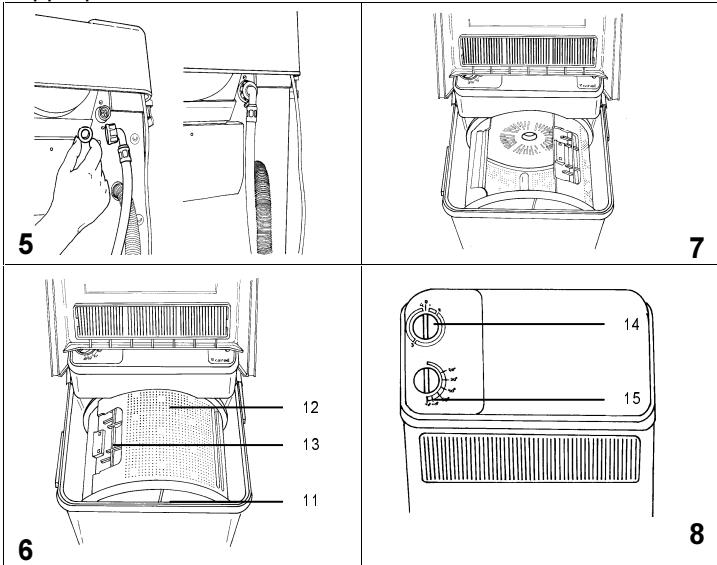

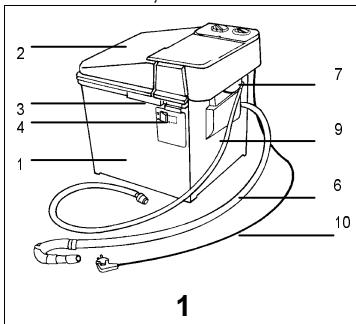

DESCRIPTION DE LA MACHINE (fig. 1, 7 et 8)
| Cuve | fig.11 | Tuyau d'entrée d'eau | fig.19 | |
| Couvercle | fig.12 | Câble et fiche électricque | fig.110 | |
| Poignée | fig.13 | Tambour | fig.711 | |
| Indicateur de niveau d'eau | fig.14 | Couvercle du tambour | fig.712 | |
| Tuyau d'évacuation | fig.16 | Loquet du couvercle du tambour | fig.713 | |
| Electrovanne d'entrée d'eau | fig.17 | Boutonprogrammateur | fig.814 | |
| Bouton thermostat | fig.815 |
Installation de la machine

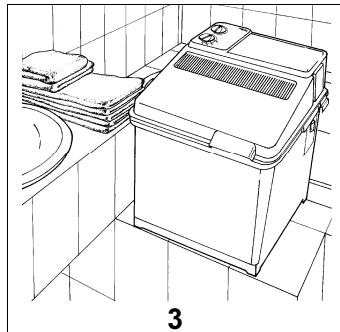

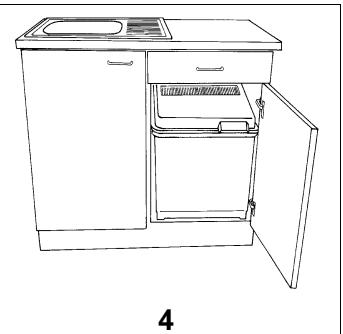

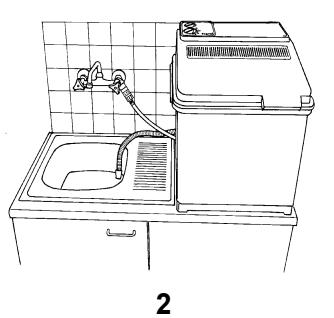

La machine doit être installée sur une surface plane et sèche (fig. 2 et 3), à côté d'un évier ou d'un lavabo, à proximité d'une prise de courant et d'un point d'évacuation de l'eau. N'installez pas l'appareil sur une surface humide ou dans le bain ou la douche, sous risque d'électrocution. Le MB30 peut être transporté facilement grâce à sa taille et son poids réduits. Les roulettes à l'arrière de la machine et les poignées sur les côtés facilitent son déplacement. Après utilisation, l'appareil peut être rangé dans une armoire afin de gagner de la place. Durant le transport, l'installation ou tout déplacement du lave-linge, ne le retournez pas, ne le renversez pas sur le côté.
Branchement electrique
La machine doit être branchée à une prise murale avec terre de 230V ~ 50Hz (10A). La puissance totale de l'appareil est de 1100W. La fixation de l'alimentation électrique est de type "Y".
Raccordement d'eau
La machine peut être reliée à une arrivée d'eau chaude ou froide avec un robinet d'arrêt à proximité du lave-linge. La connection à l'eau chaude accélère le temps de lavage. ATTENTION : la température de l'eau en cas d'alimentation en eau chaude ne peut excéder C. Le robinet d'alimentation peut être soit un robinet prévu pour lave-linge, soit un robinet normal de salle de bain ou de cuisine. Le tuyau d'arrivée d'eau est en caoutchouc renforcé avec deux embouts de 3/4" (20/27 mm) aux extrémités. Le tuyau a une extrémité coudeée et renforcée. Placez les joints en caoutchouc que vous trouverez dans la pochette plastique contenant la notice d'utilisation, dans les embouts du tuyau d'arrivée d'eau. Vissez l'extrémité coudeée du tuyau d'arrivée d'eau sur l'embout de l'électrovanne du lave-linge. Vissez l'autre embout de 3/4" sur l'arrivée d'eau souhaitée. Placez le bout du tuyau d'évacuation directement dans l'évier ou raccordez-le à une tuyauterie d'évacuation. Attachez la partie coudeée à chaque chose de stable de telle sorte
que l'eau puisse s'évacuer librement. Le tuyau ne doit jamais être plongé sous l'eau. En aucun point de son trajet le tuyau d'évacuation ne doit se couvrir plus haut que le dessus de la machine. S'il dépasse cette hauteur le fonctionnement de l'appareil risque d'être perturbé. Si l'eau provient d'un réservoir (chauffage solaire), celui-ci doit être installé 5 à 6 mètres plus haut que le lave-linge. La pression de l'eau, qu'elle soit chaude ou froide, doit être entre 0,5 et 10 bar.
DOSAGE du produit de LAVAGE
Avant tout lavage, versez le produit de lavage (liquide ou poudre) à l'intérieur du tambour, en adaptant la dose au type et à la quantité de linge à laver, tel que commandé sur l'emballage du détergent. Utilisez du détergent conçu exclusivement pour lave-linge. N'utilisez JAMAIS de produits pour un lavage à la main, car ils dégagent de la mousse qui empêcherait la machine de fonctionner normalement.
1. Préparation du linge
Triez le linge selon la couleur et le type du tissu. Le MB30 peut laver, en un cycle, jusqu'à 3 kg de linge pesé à sec pour du coton, du lin ou de la laine, et jusqu'à 1,5 kg de linge synthétique.
- Ouverture du tambour et remplissage de la machine Ouvrez le couvercle, tournez le tambour dans un sens ou dans l'autre jusqu'à ce que l'ouverture se trouve au-dessus. Déverrouillez la porte du tambour en levant le loquet de sécurité et en le faisant glisser.
Placez chaque article à laver pièce par pièce dans le tambour. Ajoutez la quantité de détergent désirée, refermez la porte coulissante en s'assurant que le loquet de verrouillage est bien engagé.
3. Sélection de la température
Le MB30 est équipé d'un système de chauffe de l'eau, contrôle par un thermostat. Sélectionnez la température de lavage comme indiqué ci-dessous :
| Type de linge | Thermostat sélection |
| Lainages délicats | 20 - 30 °C |
| Lainages et tissus imprimés | 20 - 30 °C |
| Linge à laver séparement | |
| Synthétiques de couleur | 30 - 40 °C |
| Synthétiques blancs | 50 - 60 °C |
| Coton et lin de couleur | 40 - 50 °C |
| Coton et lin grand teint | 55 - 65 °C |
| Coton et lin blanc | 60 - 70 °C |
| Vêtements de travail | 60 - 70 °C |
| Jeans | 60 - 70 °C |
Les températures ci-dessus sont données à titre indicatif. Respectez les instructions de lavage figurant sur les étiquettes des textiles et veillez à utiliser les poudres appropriées.
4. Lavage et rincage
Vérifiez que la machine est reliée à l'eau. Avant de brancher la machine à l'électricité, assurez-vous que le programmeur pointe 0, si tel n'est pas le cas, tournez celui-ci jusqu'à cette position. Branchez l'appareil à l'électricité. Ensuite, ouvrez l'alimentation d'eau. Tournez le programmateur d'un cran vers la droite. Le cycle de lavage et rinçage commence alors automatiquement.
Au début du cycle, le tambour tourne plusieurs fois afin de mouiller le linge. Ensuite, l'eau est amenée à la température sélectionnée SANS MOUVEMENT DU TAMBOUR. Le lavage débute dès que la température de l'eau est atteinte. Si le couvercle est ouvert durant le cycle de lavage, la machine s'arrête et se remet en marche dès la fermeture du couvercle. Chaque cycle comprend un lavage à l'eau chaude (température sélectionnée) et trois rincages à la température d'arrivée d'eau. Pour votre sécurité, il est conseillé, à la fin du cycle complet, de fermer le robinet d'eau relié à la machine, spécialement au cas où vous vous absenteriez.
En cas de non-fonctionnement
En cas de non-fonctionnement de la machine, vérifie:
- que la machine est correctement branchée et que le fusible est en bon état,
- que le robinet d'eau est ouvert, qu'il n'y a pas de coudes dans les tuyaux d'arrivée et d'évacuation d'eau,
- que le couvercle est bien fermé.
Au cas où la machine fonctionnerait mais n'donnerait pas de résultats satisfaisants, vérifiez:
- que le tambour peut tourner librement et qu'il n'est pas surchargé de textiles
- que les trous du tambour ne sont pas bouchés
- que le produit de lavage a été correctement dosé
- que le détergent approprié a été utilisé.
Au cas où de l'eau s'échapperait de la machine, coupez l'arrivée d'eau alimentant le lave-linge et vérifiez:
- que les raccordements d'eau ne fuient pas,
- que le tuyau d'évacuation ne soit ni coude, ni obstrué.
S'il y a beaucoup de mousse dans la machine, vous avez utilisé un produit détergent pour lavage à la main. Laissez le programme continuer normalement jusqu'à l'évacuation complète de la mousse. Ouvrez la porte et nettoyez le lava-linge en enlevant tous les restes de mousse à l'aide d'une éponge humide. Refaites un lavage complet sans linge et à l'eau froide.
Entretien et nettoyage
Lorsque vous nettoyez le lava-linge NE LE RETOURNZ PAS. Afin d'assurer à votre lava-linge un parfait état de marche pendant de nombreuses années, il est obligatoire de le nettoyer et de l'entretenir régulièrement. Plus particulièrement de vérifier l'état des tuyaux d'arrivée et d'évacuation d'eau. Le tuyau d'arrivée d'eau doit être changé après 6 années d'utilisation.
Systemes de securite
Le fabricant a prévu les mesures de sécurité suivantes qui se déclenchent automatiquement:
Protection anti-débordement Au cas où l'eau qui entre dans la machine ne serait pas coupée comme il est prévu dans le programme, et où l'eau dans l'appareil dépasserait le niveau autorisé, le système de sécurité met en route la pompe de vidange et l'eau est évacuée automatique. - Mécanisme de protection de surchauffe de la machine Le thermostat de protection de surchauffe coupe l'alimentation en électricité si l'objet de chauffage surchauffe, soit par manque d'eau soit pour une autre raison. - Mécanisme de sécurité du couvercle
Le micro-interrupteur du couvercle suspend le fonctionnement de la machine si celui-ci est ouvert durant le cycle de lavage. - Mécanisme de protection de surchauffe du moteur Le moteur est protégé par un interrupteur thermique qui arrête le fonctionnement du moteur en cas de surchauffe. Ceci peut se produire si la quantité de linge est trop importante ou si le mouvement du tambour est obstrué. Le moteur se remettra en route après environ 10 minutes.
Instruction de reparation
Au cas où le cordon d'alimentation électrique serait endommagé, le fabricant ou son représentant de service après-vente ou une personne de qualification équivalente devra remplacer le cordon pour éviter un accident.
Specifications techniques
Dimensions (HxLxP)-Poids net: 458x515x570 mm - 11Kg
Voltage / Classe d'isolation : 230 V~AC 50 Hz / IPX4
Puissance totale / Amperage: 1100 W/10A
Pression d'eau: 0,5-10 bar
ATTENTION: Vous ne devez pas vous débarrasser de cet appareil avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès de votre mairie afin d'en connaître les emplacements. En effet, les produits électriques et électroniques contiennent des substances dangereuses qui ont des effets néfastes sur l'environnement ou la santé humaine et doivent être recyclés. Ce symbole indique que les équipements électriques et électroniques font l'objet d'une collecte sélective, il représente une poubelle sur roues barrée d'une croix.
