0095 - Tensiomètre INOVALLEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tensiomètre de poignet
Marque	Inovalley
Modèle	0095
Dimensions	87 mm (L) x 65 mm (H) x 27 mm (P)
Poids	110 g (piles non comprises)
Alimentation	2 piles AAA 1,5 V (alcalines de préférence)
Plage de mesure pression	30 – 280 mmHg
Plage de mesure pouls	40 – 199 battements/min
Précision pression	± 3 mmHg
Précision pouls	± 4 % de la valeur affichée
Mémoire	60 valeurs
Alarme	3 alarmes par jour réglables
Indicateur OMS	Oui, classe la tension en normale, limite ou élevée
Environnement d'utilisation	Température : 10°C à 40°C, humidité : 15 % à 95 % HR
Environnement de stockage	Température : -20°C à 50°C, humidité : 15 % à 95 % HR
Entretien et nettoyage	Nettoyer avec un linge légèrement humide ou détergent doux. Ne pas immerger dans l'eau.
Sécurité	Ne pas démonter, réparer ou modifier. Éviter chocs et températures extrêmes.
Normes appliquées	CE 0197, EN IEC60601-1-2:2001, EN1060-1 et EN1060-3
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - 0095 INOVALLEY

Comment régler la date et l'heure sur le tensiomètre Inovalley 0095 ?

Appuyez sur la touche SET (réglage de l'heure) lorsque l'appareil est éteint. Les chiffres du mois clignotent. Utilisez la touche MEM pour augmenter la valeur, puis appuyez sur SET pour valider et passer au réglage suivant (jour, heure, minutes). Suivez l'ordre indiqué dans la notice.

Comment effectuer une mesure correcte de la tension ?

Placez le bracelet autour du poignet gauche, paume vers le haut, à 0,5-1 cm du pli du poignet. Asseyez-vous, détendez-vous, posez le poignet à hauteur du cœur. Appuyez sur POWER. Ne parlez pas et ne bougez pas pendant la mesure.

Que signifient les codes d'erreur affichés (Err 0 à Err 9) ?

Les codes d'erreur indiquent des problèmes de mesure : Err 0 = pouls non détecté, Err 1 = gonflement trop faible, Err 2 = pression systolique non obtenue, Err 3 = pression trop élevée, Err 4 = pression diastolique hors plage, Err 5 = dégonflement trop rapide, Err 6 = dégonflement trop lent, Err 7 = pression systolique hors plage, Err 8 = pression globale hors plage, Err 9 = gonflement insuffisant. Consultez la notice pour les remèdes.

Comment nettoyer le tensiomètre ?

Utilisez un linge légèrement humide ou un détergent doux. Ne plongez pas l'appareil dans l'eau et n'utilisez pas de solvants ou détergents puissants.

Quand faut-il remplacer les piles ?

Remplacez les piles lorsque le symbole d'usure des piles (batterie faible) apparaît en bas à gauche de l'écran. Utilisez deux piles AAA alcalines neuves.

Comment consulter les mesures précédentes ?

Appuyez sur la touche MEM alors que l'appareil est éteint. La moyenne s'affiche d'abord. Appuyez de nouveau sur MEM pour parcourir les mesures individuelles de la plus récente à la plus ancienne (jusqu'à 60).

Comment effacer toutes les mesures en mémoire ?

Appuyez et maintenez enfoncée la touche MEM lorsque l'appareil est éteint. L'écran affiche 'Clr' et toutes les données sont effacées.

Comment régler l'alarme du tensiomètre ?

Appuyez sur la touche d'alarme pour entrer en mode réglage. Sélectionnez l'alarme (1, 2 ou 3) en appuyant à nouveau sur la touche d'alarme. Les heures clignotent : réglez avec MEM, validez avec SET. Ensuite réglez les minutes de la même façon. Appuyez sur MEM pour activer/désactiver l'alarme.

Pourquoi les mesures semblent-elles incorrectes ?

Causes possibles : piles faibles, position de mesure incorrecte, mouvements pendant la mesure, ou variation naturelle de la tension. Assurez-vous d'utiliser des piles alcalines, de placer le bracelet correctement et de vous reposer avant la mesure.

L'appareil s'éteint automatiquement, est-ce normal ?

Oui, le tensiomètre s'éteint automatiquement après environ 2 minutes d'inactivité pour économiser l'énergie. Vous pouvez également l'éteindre manuellement avec la touche POWER.

MODE D'EMPLOI 0095 INOVALLEY

Lisez attentivement ce mode d'emploi avant d'utiliser votre tensionisme

Index

A-Remarques importantes 3
B- Utilité de l'appareil 4
C- Description de l'appareil 4-5
D- Description de l'écran LCD 5
E-Mise en place des piles. 6
F- Procedure de réglage de la date et de l'heure 7
G- Fixation du bracelet. 8-9
H-Position de mesure 9
I- Comment mesurer 10 -11-12
J- Reglage du réveil 13-14
K- Précautions de nettoyage 15
L-Dépannage 16-17
M- Codes d'erreur 18
N-Normes appliquées 19
O- Caracteristiques du produit 20

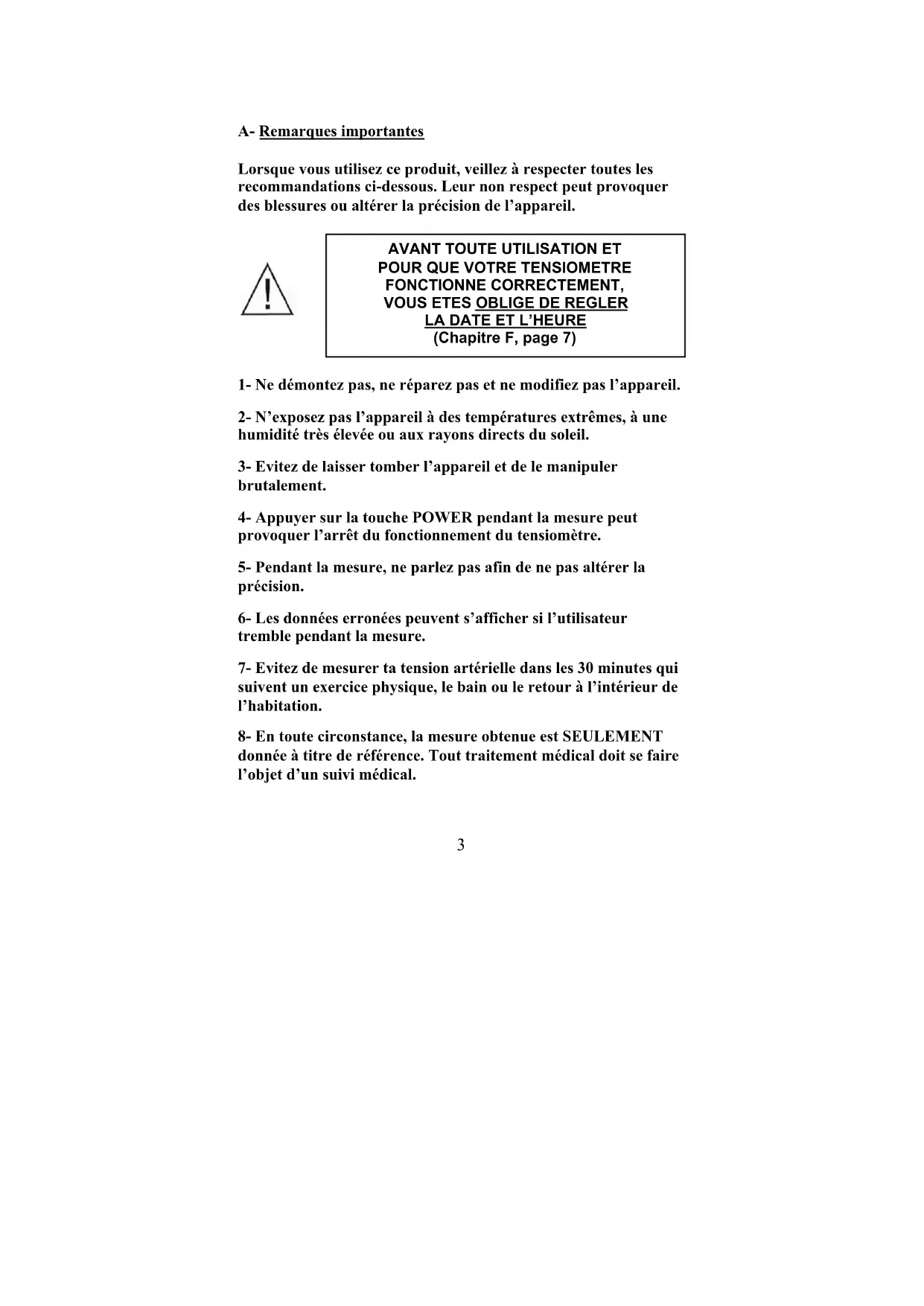

A- Remarques importantes

Lorsque vous utilisez ce produit, veillez à respecter toutes les recommendations ci-dessous. Leur non respect peut provoquer des blessures ou alterer la précision de l'appareil.

AVANT TOUTE UTILISATION ET POUR QUE VOTRE TENSIOMETRE FONCTIONNE CORRECTEMENT, VOUS ETES OBLIGE DE REGLER LA DATE ET L'HEURE (Chapitre F, page 7)

1- Ne démontez pas, ne réparez pas et ne modifiez pas l'appareil.
2- N'exposez pas l'apparil à des températures extrêmes, à une humidité très élevée ou aux rayons directs du soleil.
3- Evitez de laisser tomber l'appareil et de le manipuler brutalement.
4- Appuyer sur la touche POWER pendant la mesure peut provoquer l'arrêt du fonctionnement du tensionnétre.
5- Pendant la mesure, ne parlez pas afin de ne pas ALTERER la précision.
6- Les données erronées peuvent s'afficher si l'utilisateur tremblependantla mesure.
7- Evitez de mesurer ta tension arterielle dans les 30 minutes qui doivent un exercice physique, le bain ou le retard à l'intérieur de l'habitation.
8- En toute circunstance, la mesure obtenue est SEULEMENT donnée à titre de referencia. Tout traitement Médical doit se faire l'objet d'un suivi Médical.

B- Utilité de l'appareil

Le tensionnement de poignet recourt à la méthode oscillométrique pour mesurer la pression systolique, la pression diastolique et le pouls.

Toutes les valeurs sont affichées sur l'écran LCD.

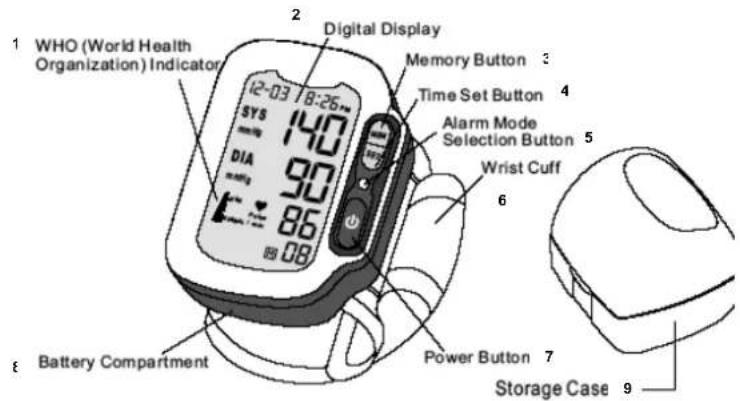

C- Description de l'appareil

1-Témoin OMS (Organisation Mondiale de la Santé)
2-Affichage numérique
3-Touche Memoire (MEM)
4-Touche de reglage de l'heure (SET)
5-Touche de selection du mode d'alarme
6-Bracelet
7-Touche Marche/Arret (POWER)
8- Compartment pour piles
9- Etui

Attention : pendant la mesure, vous pouvez arreré à tout moment le processus de gonflement ou de dégonflement du bracelet en appuyant sur la touche POWER.

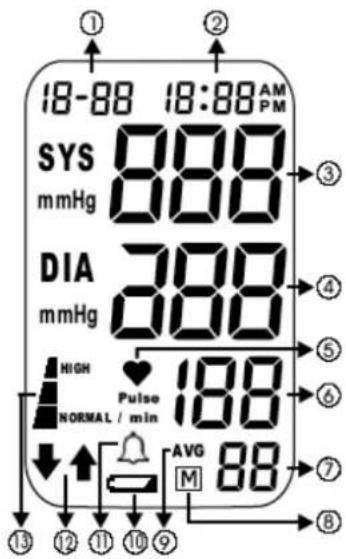

D- Description de l'écran LCD

1- Date
2-Heure
3- Pression systolique
4- Pression diastolique
5-Symbole en forme de coeur
6-Affichage du pouls
7- Reglage en mémoire
8-Symbole de mémoire
9-Symbole de mesure moyenne
10-Symbole d'usure des piles
11-Symbole d'alarme
12-Symbole de gonflement/dégonflement
13-Témoin OMS

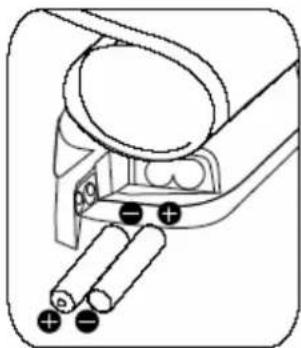

E-Mise en place des piles

(1) Ouvrez le couvercle du compartment pour piles.
(2) Chargez deux piles alcalines de type AAA dans le compartment et refermez le couvercle.

Quand le symbole d'usure des piles apparait dans le coin inférieur gauche de I'ecran LCD, remplacez toutes les piles.

F- Procedure de réglage de la date et de l'heure

1. L'appareil étant étant eteint, appuyez sur la touche de réglage de l'heure pour entrer en mode de réglage de la date et de l'heure. Ce sont d'abord les chiffres du mois qui clignotent.

2. Pour régler le mois, appuyez sur la touche Mémoire. La valeur affichée augmente. Quand la valeur correcte est affichée, appuyez de nouveau sur la touche de réglage de l'heure pour valider et passer au réglage suivant.

3. En procedant de la maniere décrite ci-dessus, réglez successivement la date et l'heure.

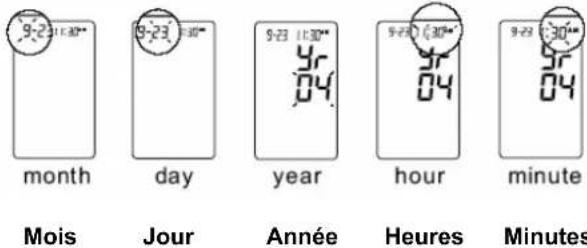

L'ordre de réglage est le suivant :

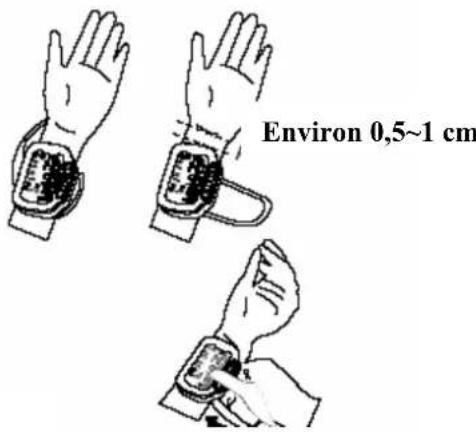

G- Fixation du bracelet

(1) Enroulez le bracelet autour du poignet en dirigeant la paume de la main vers le haut.
(2) Reglez l'espace au-dessus de l'appareil. Il doit être place entre 0,5 et 1 cm de la piuure du poignet.
(3) Saisissez le dessous du bracelet et enroulez-le autour du poignet en appuyant pour qu'il soit bien maintainu en place.

Si vous poignet est fin (moins de 145mm de circonference), il est possible que le bracelet ne soit pas bien serré et présente du jeu. Dans ce cas, ne forcez pas puisque cela n'a pas d'influence sur la mesure.

Serrez convenablement le velcro.

Le reste du bracelet peut être replié pour ne pas vous génér.

Remarque : vous nevez désirsir le poignet gauche, sauf si cela n'est pas possible ou si vous ne pouvez pas utiliser votre poignet ou votre bras gauche. Demandez à votre médecin si vous pouvez adapter les instructions qui suivent et appliquer le bracelet au poignet droit.

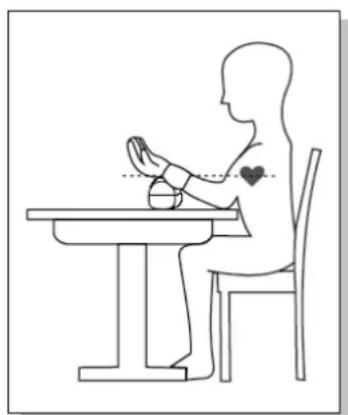

H-Position de mesure

Detendez la main et dirigez sa paume vers le haut en veillant à ce que le poignet ne soit pas tordu, afin que le bracelet se trouve à la même hauteur que le cœur.

1- Comment mesurer

1. Appuyez sur la touche POWER.

a/Tous les symboles s'affichent pendant 2 secondes environ. Il s'agit du test initial de l'écran LCD (voir fig. 1).
b/ Pendant que le tensionnétre prépare la mesure à partir, il affiche la mesure precedente pendant 1 seconde (voir fig. 2).
c/ Il passe ensuite à la mesure de la tension arterielle. Le symbole de gonflement s'affiche pendant que le bracelet gonfle. Quand il dégonfle, le symbole disparaît pour être remplace par celui de dégonflement (voir fig. 3).

1. Affichage du résultat de la mesure.

a/ Une fois la mesure terminée, la tension et le pouls s'affichent automatiquement sur l'écran LCD (voir fig. 4).

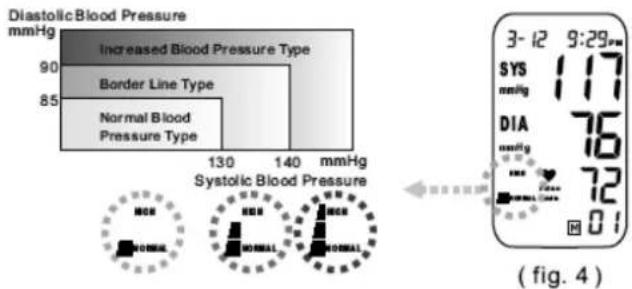

b/ Le témoin OMS, situé sur la partie inférieure gauche de l'écran, indique le niveau de la tension (normale, élevé-normale, élevé) par rapport aux recommendations de l'Organisation Mondiale de la Santé (OMS) (voir le tableau ci-dessous). Pour économiser l'énergie, appuyez sur la touche POWER pourmettre l'appareil hors tension. Sinon, il s'était automatiquement après 2 minutes environ.

c/ Appuyez de nouveau sur la touche POWER pourmettre l'appareil hors tension. Si I'utiliseur oublie de mettre le tensiometre hors tension, il s'eteint automatiquement après 2 minutes de repos environ. (voir fig.4)

• Pression systolique mmHg
  Tensionelevée
• Tension limite
  Tensionnormale
• Pression diastolique
• HAUTE
  -NORMALE
• HAUTE
  -NORMALE
• HAUTE
  -NORMALE

3. Rappel de la mémoire

(fig.5)

a/ Le tensionnement peut memoriser jusqu'à 60 mesures. Pour rappeler le contenu de la mémoire, appuyez d'abord sur la touche Mémoire alors que l'appareil est hors tension. La mesure moyenne s'affiche d'abord sur l'écran LCD (voir fig. 5).

(fig.6)

b/ Quand la mesure moyenne est apparue sur l'écran, vous pouvez appuyer sur la touche Mémoire pour afficher l'histoire des valeurs, du n°1 au n°60 (voir fig. 6).

(fig.7)

4. Effacement de la mémoire

a/ Pour effacer tous les enregistrements en mémoire, appuyez sur la touche Mémoire et maintenez-la enforcée jusqu'à ce que l'écran affiche Clr.

b/ Cette fonction n'est utilisable que si l'appareil est eteint (voir fig. 7).

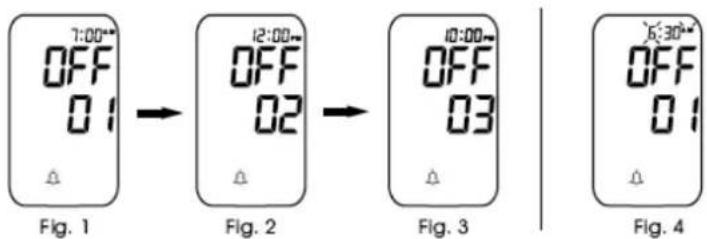

J-Réglagedu réveil

Votrecensiometre se double d'unreveil.

L'alarme peut être régée pour retentir 3 fois pendant la journée. L'alarme est particulièrement utile si vous devez mesurer votre tension à des heures précises (par exemple, à 07:00, 12:00 et 22:00), fig. 1-3.

Pour régler l'alarme :

1. Appuyez sur la touche de l'alarme pour entrer en mode de réglage de l'alarme.

2. Continuez à appuyer sur la touche de l'alarme pour sélectionner l'alarme que vous souhaitez régler.

3. Quand l'écran de l'alarme可以选择 est affché, les heures se mettent à clignoter en haut de l'écran (fig. 4). Appuyez sur la touche Mémoire pour changer les heures. Quand les heures correctes sont affichées, validez-les en appuyant sur la touche de réglage de l'heure.

4. Une fois les heures validées, les minutes se mettent à clignoter (fig. 5). Appuyez sur la touche Mémoire pour changer les minutes. Quand les minutes correctes sont affichées, validez-les en appuyant sur la touche de réglage de l'heure.

5. L'alarme doit s'activer immédiatement, dés que son heures est réglée. Appuyez sur la touche Mémoire pour activer l'alarme (fig. 6). Appuyez une deuxième fois sur la touche Mémoire pour désactiver l'alarme (fig. 7).

6. Appuyez sur la touche POWER pourmettre l'appareil hors tension.

Fig. 5

Fig. 6

Fig. 7

K- Précautions de nettoyage

1. Ne plongez pas l'appareil dans l'eau.
   Si de l'eau pénétre dans l'appareil, il risque d'être endommagé.

2. Ne nettoyez ni l'appareil, ni le bracelet avec du gaz, un détergent puissant ou des solvants.

3. Nettoyez soigneusement l'appareil en n'utilisant qu'un linge légèrement humide ou un détergent doux.

L-Dépannage

Etat	Cause	Remède
Rien n'apparaît sur l'affichage à la suite de l'appui de la touche Marche/Arrêt.	Les piles sont mal positionnées.	Insérez les piles dans le bon sens.
Le symbole d'usure des piles s'affiche	La tension des piles est très faible.	Remplacez toutes les piles par des piles neuves.
L'autonomie d'utilisation diminuè	La tension des piles est très faible.	Remplacez les piles par des piles neuves.
La mesure ne s'affiche pas.	Lorsqu'il fait froid, il peut arriver que les piles laissent échapper lentement les électrons.	Réchauffez les piles ou laissez-les dans un endroit chaud avant de remettre l' apparciel en marche.
Les mesures n'ont pas l'air correctes.	You n'utilisez peut-être pas de piles alcalines.	Essayez d'utiliser des piles alcalines.
La mesure est inférieure ou supérieure à la mesure moyenne de l'utilisateur.	La tension des piles est très faible. La position de mesure n'est peut-être pas correcte. La tension artérielle varie de façon naturelle au fil du temps.	Remplacez les piles par des piles neuves. Choisissez une position de mesure correcte. Reposçez-vous quelques instants, puis reconnendez la mesure.

Dépannage (suite)

Etat	Cause	Remède
Le pouls est supérieur/inferieur au pouls moyen de l'utilisateur.	Mouvement du bras ou du corps pendant la mesure	Ne bougez pas le bras ou le corps pendant la mesure.
	Mesure effectueç après une séance d'exercice	N'effectuez aucune mesure après une séance d'exercice.
L'appareil s'est étéint automatiquement.	Conception de l'appareil.
Un nouveau gonflement s'est produitpendant la mesure.	Action normale. Si la tension artérielle est supérieure à la valeur initiale, l'apparciel pompe automatiquement pour augmenter la pression de 40 mmHg à chaque gonflement jusqu'à ce que la pression voulue soit atteinte	Détendez vous et appuyez de nouveau sur la touche Marche/Arrêt puis recommencEZ la mesure
	Le bracelet n'est pas fixé.	Serrez de nouveau le bracelet

M- Code d'erreur

Err 0: Lc pouls n'est pas détecté.
Err 1: Le taux de gonflement est trop faible.
Err 2 : Il est impossible d'obtenir la pression systolique.
Err 3: La pression du bracelet est trop elevée.
Err 4: La pression diastolique se trouve hors de la plage de mesure.
Err 5: Le bracelet s'est dégonfle trop vite.
Err 6: Le bracelet s'est dégonfle trop lentement.
Err 7: La pression systolique se trouve hors de la plage de mesure.
Err 8: La pression globale se trouve hors de la plage de mesure.
Err 9: Le bracelet ne se gonfle pas à la pression requise.

N-Normes appliquées

0497 Ce tensiomètre répond aux règlements européens et porté le sceau CE « CE 0197 »

La qualité de cet appeareil a été vérifié et respecte les recommendations du conseil directif EC 93/42/EEC (EN IEC60601-1-2 : 2001, EN IEC60601-1) date le 14 juin 1993 concernant les appeareils Médicaux ainsi que les directives du EMC 89/336/EEC.

EN 1060-1 les recommendations générales pour tensiomètre non invasive EN 1060-3 recommendations supplémentaires pour tensiomètre non invasive pour les apparciels qui mesures la pression arterielle de façon electro-mécanique.

O- Caracteristiques du produit

Plage de mesure :
Pression arterielle : 30 - 280 mmHg
Pouls : 40 - 199 battements/min

Etalonnage de la précision :Tension arterielle : 3 mmHgPouls : 4 % de la valeur affichée

Environnement d'utilisation :
Température: 10^ à 40^ (50°F~104°F)
Humidité: 15% à 95% HR (sans condensation)

Environnement de stockage:
Temperature: -20^ à 50^ (-4°F~122°F)
Humidité: 15% à 95% HR (sans condensation)

Alimentation électrique : 2 piles AAA de 1,5V (de préférence alcalines)

Signal d'alarme : Le tensionnémente sonne trois fois par jour si l'alarme est activée

Poids: 110g (piles non comprises)

Dimensions: Environ 87mm (L) x 65 mm (H) x 27 mm (P)

Mémoire : 60 valeurs

Importateur: INOVALLEY

9, rue du Rapporteur

95310 Saint-Ouen l'Aumone

FRANCE
