EM1078 - Lecteur de mémoire Eminent - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Combinaison carte PCI-e USB 3.0 et lecteur de carte interne USB 3.0
Marque	Eminent
Modèle	EM1078
Interface	PCI-e x1 (carte), USB 3.0 (lecteur)
Connecteurs	Molex (alimentation supplémentaire), connecteur spécial pour lecteur
Baie requise	1 baie 3,5" pour le lecteur
Système d'exploitation	Windows, Mac, Linux (pilotes sur CD-ROM)
Accessoires fournis	CD-ROM de pilotes, panneau frontal de rechange
Dimensions (carte PCI-e)	Environ 120 x 70 x 20 mm
Dimensions (lecteur)	Environ 100 x 25 x 145 mm (pour baie 3,5")
Poids total	Environ 150 g
Alimentation	Via PCI-e (carte) et Molex (lecteur)
Fonctions principales	Ajout de ports USB 3.0, lecture de cartes mémoire (SD, etc.)
Entretien et nettoyage	Utiliser un chiffon sec et non pelucheux
Précautions de sécurité	Débrancher l'alimentation avant l'installation
Information de conformité	Déclaration de conformité disponible sur demande
Service après-vente	Contact : [e-mail]

FOIRE AUX QUESTIONS - EM1078 Eminent

Comment installer la carte PCI-e USB 3.0 ?

Éteignez l'ordinateur, débranchez l'alimentation, ouvrez le boîtier, insérez la carte dans un slot PCI-e libre, puis fixez-la avec une vis.

Comment installer le lecteur de cartes interne ?

Installez le lecteur dans une baie 3,5' disponible et connectez-le à la carte PCI-e à l'aide du connecteur spécial fourni.

Faut-il installer des pilotes ?

Oui, insérez le CD-ROM fourni et exécutez le fichier setup.exe pour installer les pilotes. Sous Windows 10/11, ils peuvent être automatiques.

Quels types de cartes mémoire sont pris en charge ?

Le lecteur supporte les formats courants : SD, SDHC, SDXC, microSD, etc. (non explicitement listés, mais typique pour un lecteur USB 3.0).

Puis-je utiliser le lecteur sans la carte PCI-e ?

Non, le lecteur est conçu pour être connecté à la carte PCI-e via le connecteur spécial. La carte PCI-e fournit l'interface USB 3.0.

Le produit fonctionne-t-il sous Mac ou Linux ?

Oui, les pilotes sont inclus pour Windows. Pour Mac et Linux, utilisez les pilotes génériques USB 3.0 ou consultez le site du fabricant.

Comment changer le panneau frontal ?

Tirez doucement sur le panneau frontal d'origine pour le retirer, puis enclenchez le nouveau panneau de couleur différente fourni.

Le lecteur nécessite-t-il une alimentation supplémentaire ?

Oui, branchez un câble Molex de l'alimentation de l'ordinateur au connecteur Molex du lecteur pour assurer un fonctionnement stable.

Que faire si l'ordinateur ne détecte pas la carte ?

Vérifiez que la carte est bien insérée dans le slot PCI-e, que le câble Molex est branché, et que les pilotes sont installés correctement.

Comment obtenir la déclaration de conformité ?

Envoyez un email à [e-mail] pour recevoir une copie de la déclaration de conformité pour votre produit.

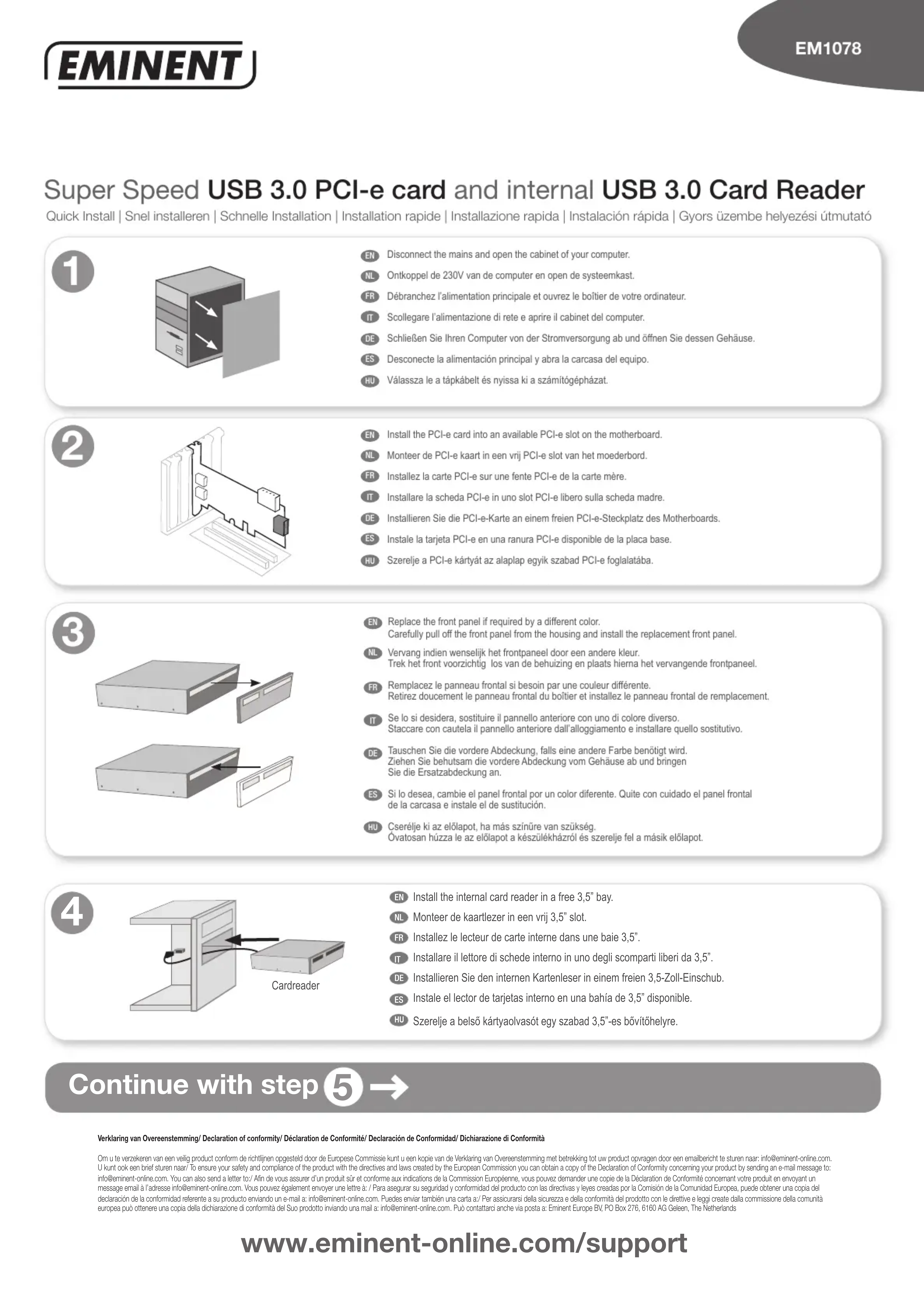

MODE D'EMPLOI EM1078 Eminent

Super Speed USB 3.0 PCI-e card and internal USB 3.0 Card Reader

Quick Install | Snel installeren | Schnelle Installation | Installation rapide | Installazione rapida | Instalación rápida | Gyors üzembe helyezési útmutató

1

EN Disconnect the mains and open the cabinet of your computer.
NL Ontkoppel de 230V van de computer en open de systeemkast.
FR Débranchez l'alimentation principale et ouvrez le boîtier de votre ordinateur.
IT Scollegare l'alimentazione di rete e aprire il cabinet del computer.
DE Schließen Sie Ihren Computer von der Stromversorgung ab und öffnen Sie dessen Gehäuse.
ES Desconecte la alimentación principal y abra la carcasa del equipo.
HU Válassza le a tápkábelt és nyissa ki a számítógépházat.

2

EN Install the PCI-e card into an available PCI-e slot on the motherboard.
NL Monteer de PCI-e kaart in een vrij PCI-e slot van het moederbord.
FR Installez la carte PCI-e sur une fente PCI-e de la carte mère.
IT Installare la scheda PCI-e in uno slot PCI-e libero sulla scheda madre.
DE Installieren Sie die PCI-e-Karte an einem freien PCI-e-Steckplatz des Motherboards.
ES Instale la tarjeta PCI-e en una ranura PCI-e disponible de la placa base.
HU Szerelje a PCI-e kártyát az alaplap egyik szabad PCI-e foglalatába.

3

EN Replace the front panel if required by a different color. Carefully pull off the front panel from the housing and install the replacement front panel.
NL Vervang indien wenselijk het frontpaneel door een andere kleur. Trek het front voorzichtig los van de behuizing en plaats hierna het vervangende frontpaneel.
FR Remplacez le panneau frontal si besoin par une couleur différente. Retirez doucement le panneau frontal du boîtier et installez le panneau frontal de remplacement.
Se lo si desidera, sostituire il pannello anteriore con uno di colore diverso. Staccare con cautela il pannello anteriore dall'alloggiamento e installare quello sostitutivo.
DE Tauschen Sie die vordere Abdeckung, falls eine andere Farbe benötigt wird. Ziehen Sie behutsam die vordere Abdeckung vom Gehäuse ab und bringen Sie die Ersatzabdeckung an.
ES Si lo desea, cambie el panel frontal por un color diferente. Quite con cuidado el panel frontal de la carcasa e instale el de sustitución.
HU Cserélje ki az előlapot, ha más színüre van szükség. Óvatosan húzza le az előlapot a készülékházról és szerelje fel a másik előlapot.

4

EN Install the internal card reader in a free 3,5" bay.
NL Monteer de kaartlezer in een vrij 3,5" slot.
FR Installez le lecteur de carte interne dans une baie 3,5".
IT Installare il lettore di schede interno in uno degli scomparti liberi da 3,5".
DE Installieren Sie den internen Kartenleser in einem freien 3,5-Zoll-Einschub.
ES Instale el lector de tarjetas interno en una bahía de 3,5" disponible.
HU Szerelje a belső kártyaolvasót egy szabad 3,5"-es bővítőhelyre.

Continue with step 5 →

Verklaring van Overeenstemming/ Declaration of conformity/ Déclaration de Conformité/ Declaración de Conformidad/ Dichiarazione di Conformità

Om u te verzekeren van een veilig product conform de richtlijnen opgesteld door de Europese Commissione kunt u een kopie van de Verklaring van Overeenstemming met betrekking tot uw product opvragen door een emailbericht te sturen naar: [e-mail]. U kunt ook een brief sturen naar/ To ensure your safety and compliance of the product with the directives and laws created by the European Commission you can obtain a copy of the Declaration of Conformity concerning your product by sending an e-mail message to: [e-mail]. You can also send a letter to/: Afin de vous assurer d'un produit sûr et conforme aux indications de la Commission Européenne, vous pouvez demander une copie de la Déclaration de Conformité concernant votre produit en envoyant un message email à l'adresse [e-mail]. Vous pouvez également envoyer une lettre a:/ Para asegurar su seguridad y conformidad del producto con las directivas y leyes creadas por la Comisión de la Comunidad Europea, puede obtener una copia del declaración de la conformidad referente a su producto enviando un e-mail a: [e-mail]. Puedes enviar también una carta a:/ Per assicurarsi della sicurezza e della conformità del prodotto con le direttive e leggi create dalla commissione della comunità europea può ottenere una copia della dichiarazione di conformità del Suo prodotto inviando una mail a: [e-mail]. Può contattari anche via posta a: Eminent Europe BV, PO Box 276, 6160 AG Geleen, The Netherlands

Super Speed USB 3.0 PCI-e card and internal USB 3.0 Card Reader

Quick Install | Snel installeren | Schnelle Installation | Installation rapide | Installazione rapida | Instalación rápida | Gyors üzembe helyezési útmutató

5

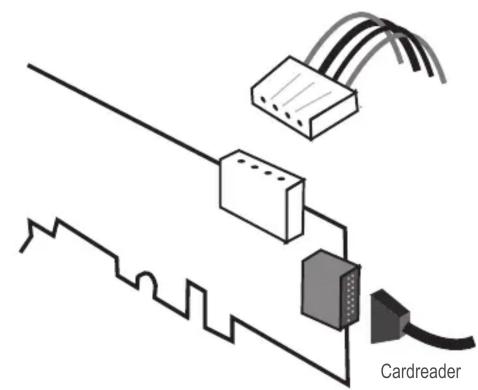

EN Connect the molex connector for extra power from the power supply. The USB 3.0 PCI-e card has a special connector for the Eminent USB 3.0 internal card reader. Connect the card reader to the special connector.
NL Sluit voor extra stroom de molex connector van de voeding aan. De USB 3.0 PCI-e kaart is voorzien van een speciale connector voor de Eminent USB 3.0 interne kaartlezer. Sluit de interne kaartlezer aan op de speciale connector.
FR Connectez le connecteur molex pour plus d'alimentation à l'alimentation. La carte PCI-e USB 3.0 a une prise spéciale pour le lecteur de carte USB 3.0 interne. Branchez lecteur de carte directement sur cette prise spéciale.
IT Collegare il connettore molex per aumentare la potenza di alimentazione. La scheda PCI-e USB 3.0 è provvista di un connettore speciale per il lettore di schede interno USB 3.0 Eminent. Collegare l'ettore di schede al connettore speciale.
DE Die USB 3.0 PCI-e-Karte verfügt über einen speziellen Anschluss für Eminents internen USB 3.0-Kartenleser. Schließen Sie den USB 3.0-Kartenleser an diesen speziellen Anschluss an.
ES Conecte el conector molex para conseguir más energía de la fuente de alimentación. a tarjeta PCI-e USB 3.0 tiene un conector especial para el lector de tarjetas interno USB 3.0 de Eminent. Conecte el lector de tarjetas interno al conector especial.
HU Csatlakoztassa a Molex csatlakozót, hogy tápegységről kiegészítő tápellátást biztosítson. Az USB 3.0 PCI-e kártya speciális csatlakozóval rendelkezik az Eminent USB 3.0 belső kártyaolvasóhoz. Az eszközt a speciális csatlakozóhoz csatlakoztassa.

6

EN Close the cabinet, reconnect the mains and start your computer.
NL Sluit de systeemkast, verbind de 230V en start de computer.
FR Fermez le boîtier, rebranchez l'alimentation principale et allumez votre ordinateur.
IT Chiudere il cabinet, ricollegare l'alimentazione di rete e avviare il computer.
DE Schließen Sie das Gehäuse, stellen Sie die Stromversorgung wieder her und schalten Sie den Computer ein.
ES Cierre la carcasa, vuelva a conectar la fuente de alimentación e inicie su PC.
HU Zárja be a számítógépházat, csatlakoztassa a tápkábelt és indítsa el a számítógépet.

7

EN Run setup.exe from CD-ROM to install the drivers.
NL Start vanaf de CD-ROM het setup.exe bestand en installeer de drivers.
FR Exécutez setup.exe à partir du CD-ROM pour installer les pilotes.
IT Eseguire setup.exe sul CD-ROM per installare i driver.
DE Führen Sie die Datei setup.exe auf der CD-ROM aus, um die Treiber zu installieren.
ES Ejecute el archivo setup.exe que se encuentra en el CD-ROM para instalar los controladores.
HU Futtassa a setup.exe programot a CD-ROM lemezról az illesztőprogramok telepítéséhez.
