Internal USB 3.0 Card Reader - Lecteur de mémoire Eminent - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de cartes mémoire interne USB 3.0
Marque	Eminent
Modèle	Internal USB 3.0 Card Reader
Forme	Baie 3,5 pouces interne
Interface	USB 3.0 (compatible USB 2.0)
Connecteur interne	20 broches USB 3.0 sur carte mère ou carte PCIe EM1039
Cartes supportées	SD, SDHC, SDXC, microSD, CF, MS, M2, xD (selon modèle)
Vitesse de transfert	Jusqu'à 5 Gbit/s
Alimentation	Via port USB (bus-power)
Dimensions (approx.)	102 x 25 x 146 mm (standard 3,5")
Poids (approx.)	120 g
Matériau du boîtier	Plastique, panneau avant amovible
Couleurs disponibles	Noir (panneaux de rechange disponibles)
Systèmes d'exploitation	Windows, macOS, Linux (aucun pilote nécessaire)
Installation	Insérer dans baie libre, brancher câble USB interne, fermer le boîtier
Entretien	Dépoussiérer avec un chiffon sec ; ne pas utiliser de produits liquides
Sécurité	Débrancher l'ordinateur avant toute intervention à l'intérieur du boîtier
Pièces détachées / réparabilité	Câble USB 3.0 spécial fourni ; panneaux avant de rechange en option
Garantie	2 ans (selon revendeur)
Références compatibles	Eminent EM1039 (carte PCIe USB 3.0 vendue séparément)

FOIRE AUX QUESTIONS - Internal USB 3.0 Card Reader Eminent

Quels types de cartes mémoire ce lecteur supporte-t-il ?

Le lecteur de cartes interne Eminent USB 3.0 supporte une large gamme de formats, notamment SD, SDHC, SDXC, microSD, CompactFlash (CF), Memory Stick, M2 et xD. Veuillez consulter la notice pour la liste complète.

Dois-je installer des pilotes pour utiliser ce lecteur ?

Non, le lecteur est reconnu automatiquement par Windows, macOS et Linux. Aucun pilote supplémentaire n'est nécessaire.

Puis-je utiliser ce lecteur avec un boîtier externe ?

Ce modèle est conçu pour une installation interne dans une baie 3,5 pouces. Pour une utilisation externe, choisissez un modèle USB dédié.

Comment brancher le câble USB 3.0 ?

Vous avez deux options : a) Brancher le câble spécial sur la carte PCIe USB 3.0 Eminent EM1039 (vendue séparément) ; b) Si votre carte mère possède un connecteur USB 3.0 à 20 broches, branchez-le directement.

Le lecteur fonctionne-t-il en USB 2.0 ?

Oui, il est rétrocompatible avec USB 2.0, mais les vitesses de transfert seront limitées à 480 Mbit/s.

Puis-je changer la couleur du panneau avant ?

Oui, le panneau avant est amovible. Vous pouvez le remplacer par un panneau de couleur différente (vendu séparément) en le tirant doucement.

Le câble USB spécial est-il inclus ?

Oui, un câble USB 3.0 spécial est fourni avec le lecteur pour le connecter à la carte PCIe ou à la carte mère.

Quelle est la vitesse maximale de transfert ?

En USB 3.0, la vitesse théorique maximale est de 5 Gbit/s, mais elle dépend de la carte mémoire et du contrôleur utilisé.

Comment installer physiquement le lecteur ?

Débranchez l'ordinateur, ouvrez le boîtier, insérez le lecteur dans une baie 3,5 pouces libre, fixez-le avec les vis fournies (non incluses selon le modèle), branchez le câble USB, refermez le boîtier et rallumez.

Que faire si mon ordinateur ne détecte pas le lecteur ?

Vérifiez les branchements : assurez-vous que le câble USB est correctement connecté à la carte mère ou à la carte PCIe. Essayez de redémarrer l'ordinateur. Si le problème persiste, testez le lecteur sur un autre port ou une autre machine.

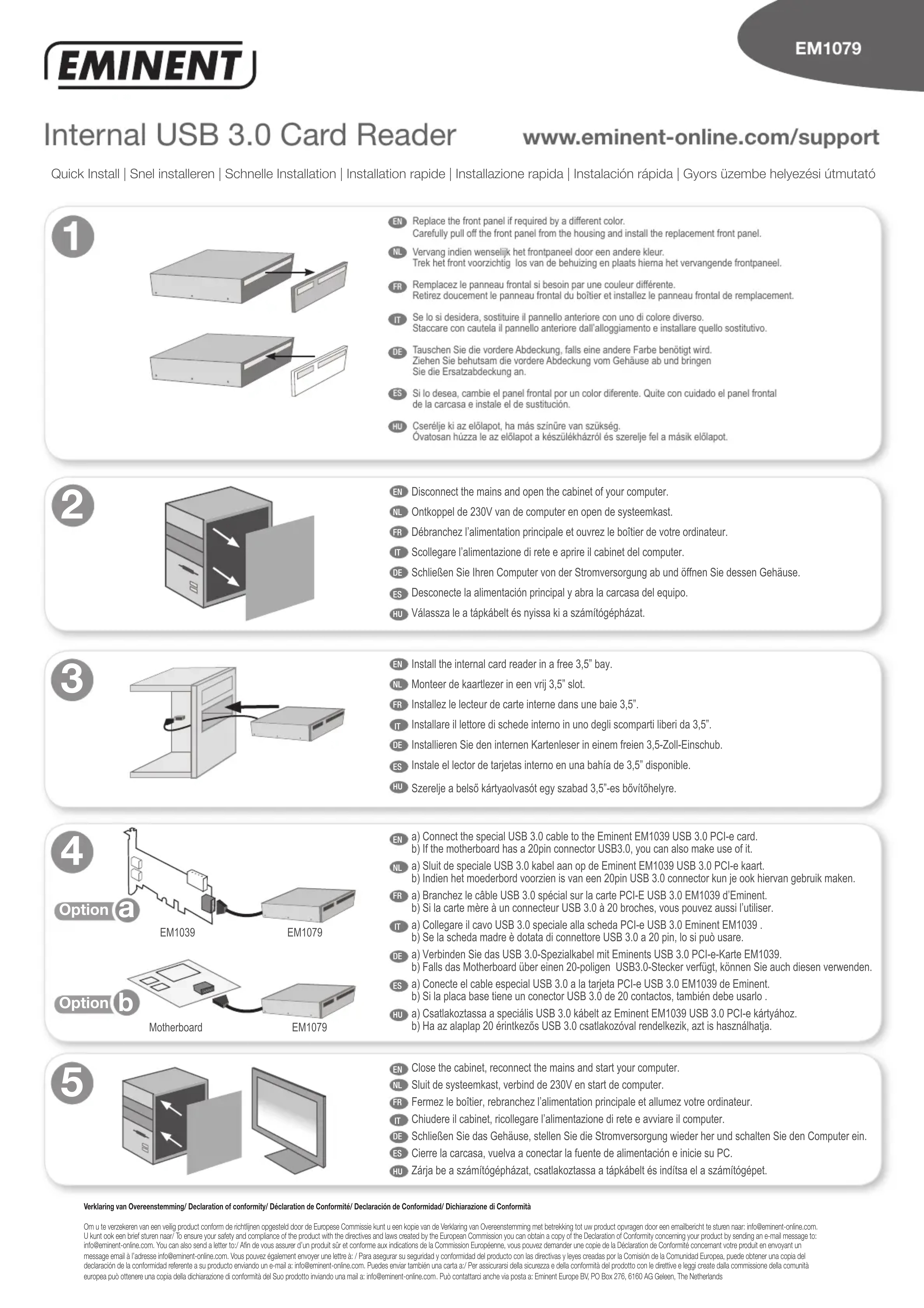

MODE D'EMPLOI Internal USB 3.0 Card Reader Eminent

Internal USB 3.0 Card Reader

www.eminent-online.com/support

Quick Install | Snel installeren | Schnelle Installation | Installation rapide | Instalación<rápida | Gyors üzembé helyezési utmutató

EN Replace the front panel if required by a different color. Carefully pull off the front panel from the housing and install the replacement front panel.
NL Vervang indien wenselijk het frontpaneel door een andere kleur. Trek het front voorzichtig los van de behuizing enplaats hierna het verwangende frontpaneel.
FR Remplacez le panneau frontal si besoin par une couleur différente. Retired douclement le panneau frontal du boitier et installee le panneau frontal de remplacement.
Se lo si considera, sostuire il pannello anteriore con uno di colore diverso. Staccare con cautela il pannello anteriore dall'alloggiameto e installare quello sostituito.
DE Tauschen Sie die vordere Abdeckung, falls eine andere Farbe benötigt wird. Ziehen Sie behutsam die vordere Abdeckung vom Gehäuse ab und bringen Sie die Ersatzabdeckung an.
ES Si lo DEA, cambie el panel frontal por un color diferente. Quite con cuidado el panel frontal de la carcasea e instale el de sustitución.
HU Cserelje ki az elolapot, ha mas szinure van szukség. Ovatosan huzla ie az elolapot a keszulékhazrol es szerejle fel a masik elolapot.

EN Disconnect the mains and open the cabinet of your computer.
NL Ontkoppel de 230V van de computer en open de systemkast.
FR Debranchez l'alimentation principale et ouvre le boitier de suaive ordinateur.
IT Scollegare l'alimentazione di rete e aprire il cabinet del computer.
DE Schließen Sie Ihrten Computer von der Stromversorgung ab und öffnen Sie dessen Gehäuse.
ES Desconecte la alimentacion principal y abra la carcasa del equipo.
HU Valassza le a tapkabels nyissa ki a szamitogephazat.

EN Install the internal card reader in a free 3,5 bay.
NL Monteer de kaartlezer in een vrij 3,5" slot.
FR Installé le lecteur de carte interne dans une bai 3,5".
Installare illettore di schede inero in uno degli scomparti liberi da 3,5".
DE Installieren Sie den internen Kartenleser in einem freien 3,5-Zoll-Einschub.
ES Instale el lector de tarjetas interno en una bahía de 3,5" disponible.
HU Szereije a belso kartyaolvasot egy szabad 3,5"es bovitohelyre.

Option

a

EM1039

EM1079

Option

b

Motherboard

EM1079

EN a) Connect the special USB 3.0 cable to the Eminent EM1039 USB 3.0 PCI-e card. b) If the motherboard has a 20pin connector USB3.0, you can also make use of it.
a) Sluit de speciale USB 3.0 kabel aan op de Eminent EM1039 USB 3.0 PCI-e kaart. b) Indien het moederbord voorzien is van een 20pin USB 3.0 connector kun je ook hiervan gelebruik maken.
FR a) Branchez le cable USB 3.0 spécial sur la carte PCI-E USB 3.0 EM1039 d'Eminent. b) Si la carte mère à un connecteur USB 3.0 à 20 broches, vous pouvez aussi l'utiliser.
a) Collegare il cavo USB 3.0 speciale alla scheda PCI-e USB 3.0 Eminent EM1039 b) Se la scheda madre e dotata di connettore USB 3.0 a 20 pin, lo si vuo essere.
a) Verbinden Sie das USB 3.0-Spezialkabel mit Eminents USB 3.0 PCI-e-Karte EM1039. b) Falls das Motherboard über einen 20-poligen USB3.0-Stecker verfügbar, konnen Sie auch diesen verwenden.
ES a) Connecte el cable especial USB 3.0 a la tarjeta PCI-e USB 3.0 EM1039 de Eminent. b) Si la placa base Tiene un conector USB 3.0 de 20 contactos, también debe uso r.
HU a) Csatlakoztassa a specialis USB 3.0 kabelt az Eminent EM1039 USB 3.0 PCI-e kartyahoz. b) Ha az alaplap 20 erintkezos USB 3.0 csatlakozoval rendelkezik, azimuth hasznalhatja.

EN Close the cabinet, reconnect the mains and start your computer.
NL Sluit de systeemkast, verbind de 230V en start de computer.
FRFermez le boitier, rebranche l'alimentation principale et allumez suaive ordinateur.
Chidere il cabinet, ricollegare l'alimentazione di rete e avviare il computer.
DE Schlieben Sie das Gehäuse, stellen Sie die Stromversorgung wieder her und schalten Sie den Computer ein.
ES Cierre la carcasa, vuela a conectar la fuente de alimentacion e inicia su PC.
HU Zárja be a számitógepházat, csatlakoztassa a típkábel ts indítsa el számitógépet.
