MODE D'EMPLOI MD 10685 QUIGG

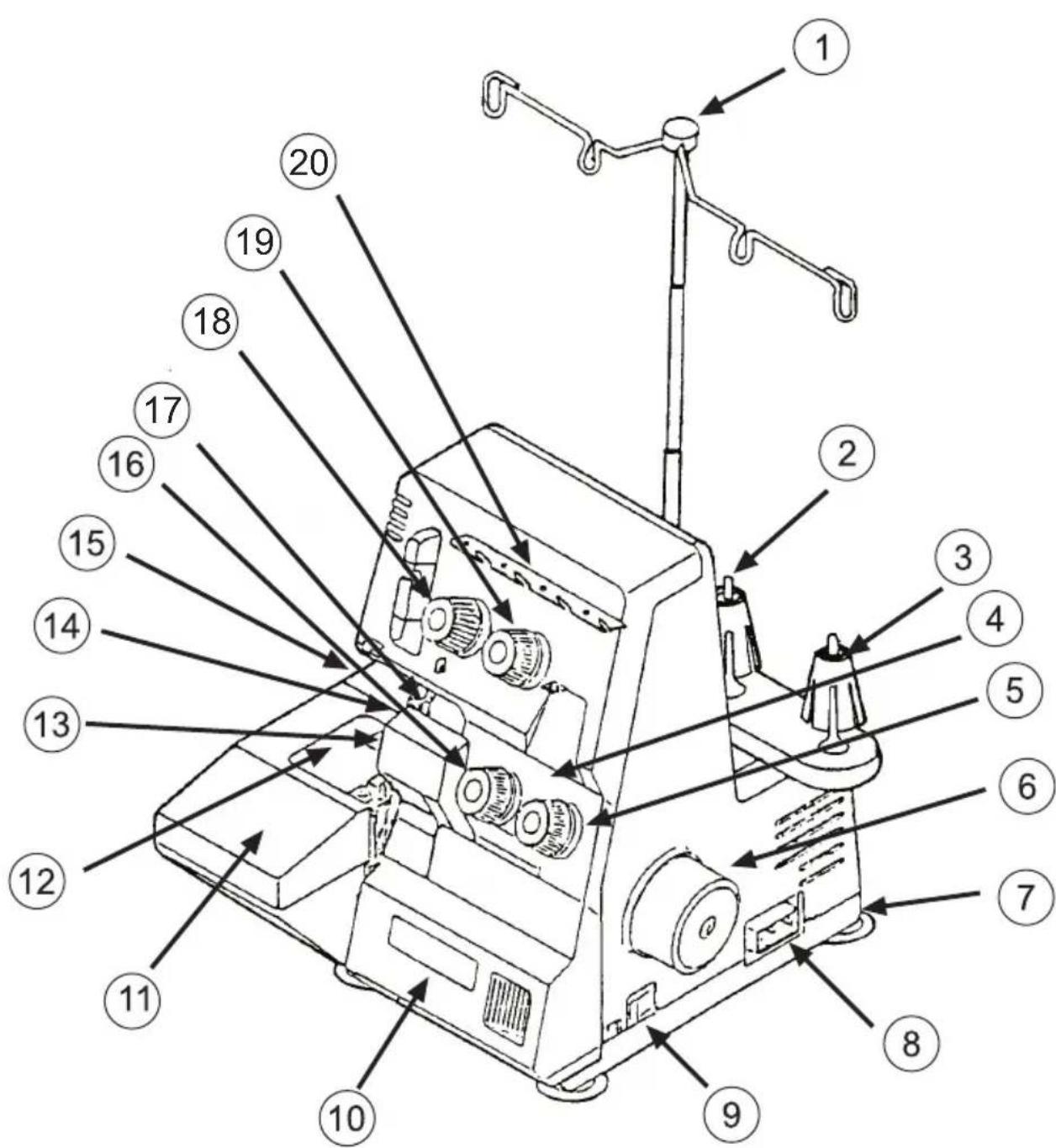

10685 FR ALDI RC1 Cover.FH11 Mon Jun 21 07:50:25 2010 Seite 1 Probedruck C M Y CM MY CY CMY K Ouvrir SVP! Surjeteuse MD 10685 S 51/10 Ouvrir SVP! Medion France CS 90180 72207 La Fleche Cedex France Service Hotline: 08 25 81 10 00 (0.15 EUR/min) Service PREMIUM hors garantie: 08 92 35 05 40 (0.34 EUR/min) E-Mail: Pour nous contacter, merci de vous rendre sur notre site internet à la rubrique « Service et Support » www.medion.fr Mode d'emploi10685 FR ALDI RC1 Cover.FH11 Mon Jun 21 07:50:25 2010 Seite 2 Probedruck C M Y CM MY CY CMY K Composants principaux Mécanique de coutureComposants principaux 1 Antenne télescopique avec guide-fils 2 Broche à bobine 3 Porte-bobine 4 Sélecteur de tension du fil pour le boucleur inférieur 5 Guide-fil 6 Volant manuel 7 Plaque de base 8 Prise pour la pédale 9 Fiche d'alimentation 10 Capot avant 11 Repose-bras 12 Bras libre 13 Plaque à aiguille 14 Pied-de-biche 15 Réglages de longeur de coupe et d'entraînement du tissu 16 Sélecteur de tension du fil pour le boucleur supérieur 17 Levier du pied-de-biche 18 Sélecteur de tension du fil pour l'aiguille gauche 19 Sélecteur de tension du fil pour l'aiguilee droite 20 Plaque guide-fil Mécanique de couture 1 Boucleur supérieur 2 Boucleur inférieur 3 Levier de déverrouillage du bras libre 4 Bras libre 5 Couteau inférieur 6 Bouton de réglage pour de dispositif de coupe 7 Pied-de-biche 8 Couteau supérieur

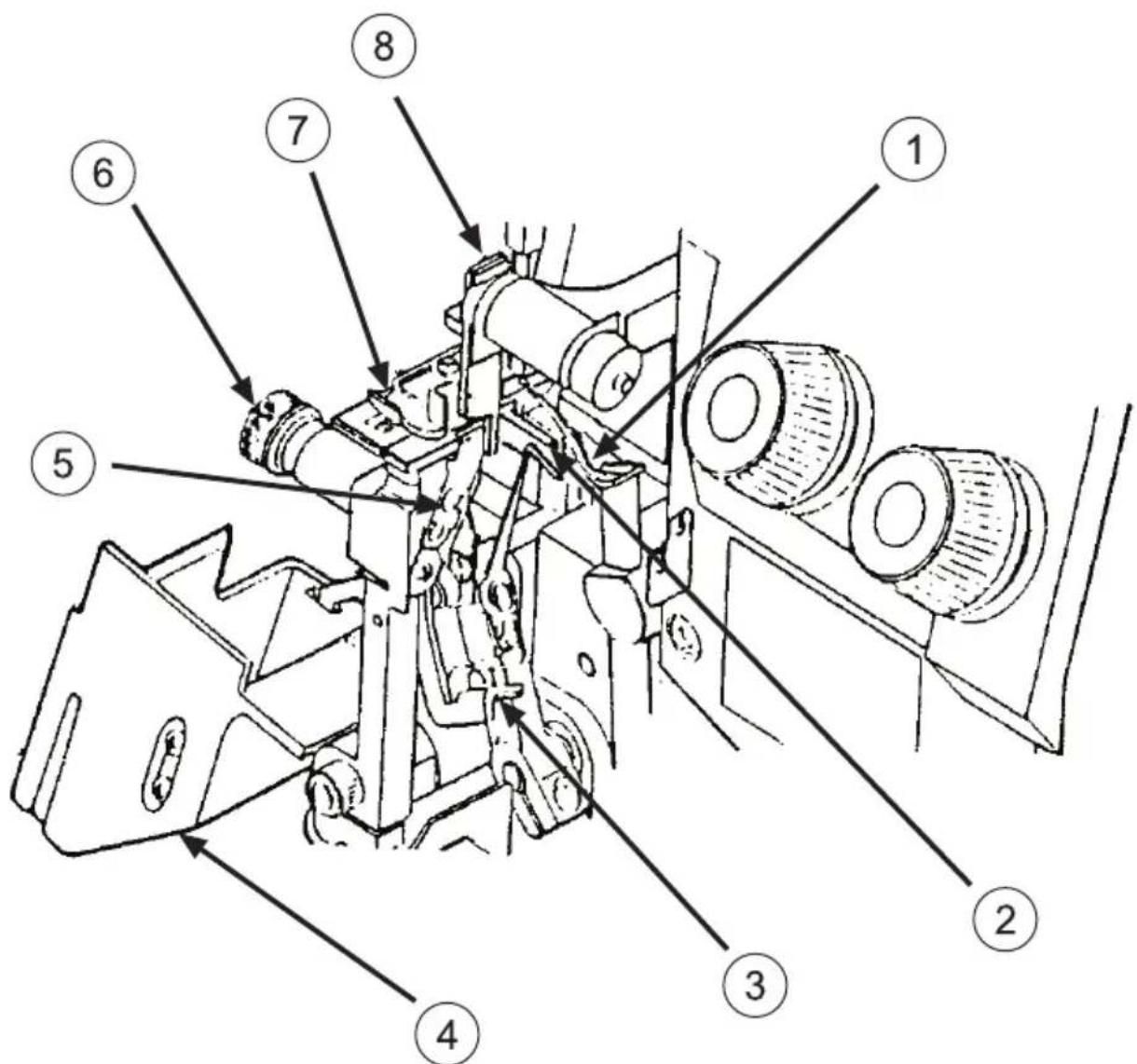

2010685 FR ALDI RC1 Cover.FH11 Mon Jun 21 07:50:25 2010 Seite 2 Probedruck C M Y CM MY CY CMY K Composants principaux Mécanique de coutureComposants principaux 1 Antenne télescopique avec guide-fils 2 Broche à bobine 3 Porte-bobine 4 Sélecteur de tension du fil pour le boucleur inférieur 5 Guide-fil 6 Volant manuel 7 Plaque de base 8 Prise pour la pédale 9 Fiche d'alimentation 10 Capot avant 11 Repose-bras 12 Bras libre 13 Plaque à aiguille 14 Pied-de-biche 15 Réglages de longeur de coupe et d'entraînement du tissu 16 Sélecteur de tension du fil pour le boucleur supérieur 17 Levier du pied-de-biche 18 Sélecteur de tension du fil pour l'aiguille gauche 19 Sélecteur de tension du fil pour l'aiguilee droite 20 Plaque guide-fil Mécanique de couture 1 Boucleur supérieur 2 Boucleur inférieur 3 Levier de déverrouillage du bras libre 4 Bras libre 5 Couteau inférieur 6 Bouton de réglage pour de dispositif de coupe 7 Pied-de-biche 8 Couteau supérieur

2010685 FR ALDI RC1 Cover.FH11 Mon Jun 21 07:50:25 2010 Seite 2 Probedruck C M Y CM MY CY CMY K Composants principaux Mécanique de coutureComposants principaux 1 Antenne télescopique avec guide-fils 2 Broche à bobine 3 Porte-bobine 4 Sélecteur de tension du fil pour le boucleur inférieur 5 Guide-fil 6 Volant manuel 7 Plaque de base 8 Prise pour la pédale 9 Fiche d'alimentation 10 Capot avant 11 Repose-bras 12 Bras libre 13 Plaque à aiguille 14 Pied-de-biche 15 Réglages de longeur de coupe et d'entraînement du tissu 16 Sélecteur de tension du fil pour le boucleur supérieur 17 Levier du pied-de-biche 18 Sélecteur de tension du fil pour l'aiguille gauche 19 Sélecteur de tension du fil pour l'aiguilee droite 20 Plaque guide-fil Mécanique de couture 1 Boucleur supérieur 2 Boucleur inférieur 3 Levier de déverrouillage du bras libre 4 Bras libre 5 Couteau inférieur 6 Bouton de réglage pour de dispositif de coupe 7 Pied-de-biche 8 Couteau supérieur

2010685 FR ALDI RC1 Cover.FH11 Mon Jun 21 07:50:25 2010 Seite 2 Probedruck C M Y CM MY CY CMY K Composants principaux Mécanique de coutureComposants principaux 1 Antenne télescopique avec guide-fils 2 Broche à bobine 3 Porte-bobine 4 Sélecteur de tension du fil pour le boucleur inférieur 5 Guide-fil 6 Volant manuel 7 Plaque de base 8 Prise pour la pédale 9 Fiche d'alimentation 10 Capot avant 11 Repose-bras 12 Bras libre 13 Plaque à aiguille 14 Pied-de-biche 15 Réglages de longeur de coupe et d'entraînement du tissu 16 Sélecteur de tension du fil pour le boucleur supérieur 17 Levier du pied-de-biche 18 Sélecteur de tension du fil pour l'aiguille gauche 19 Sélecteur de tension du fil pour l'aiguilee droite 20 Plaque guide-fil Mécanique de couture 1 Boucleur supérieur 2 Boucleur inférieur 3 Levier de déverrouillage du bras libre 4 Bras libre 5 Couteau inférieur 6 Bouton de réglage pour de dispositif de coupe 7 Pied-de-biche 8 Couteau supérieur

• Sommaire Consignes de sécurité p. 3
• Ne pas laisser d'appareils électriques entre les mains des enfants p. 3
• Cordon d’alimentation et raccordement au réseau p. 3
• Ne jamais réparer soi-même l'appareil p. 4
• Remarques fondamentales p. 4
• Manipulation sûre de l’appareil p. 4
• Avant d'utiliser la machine p. 6
• Accessoires p. 6
• Réglage de l'antenne télescopique avec guide-fils p. 6
• Porte-bobine p. 6
• Couvercles de bobines p. 7

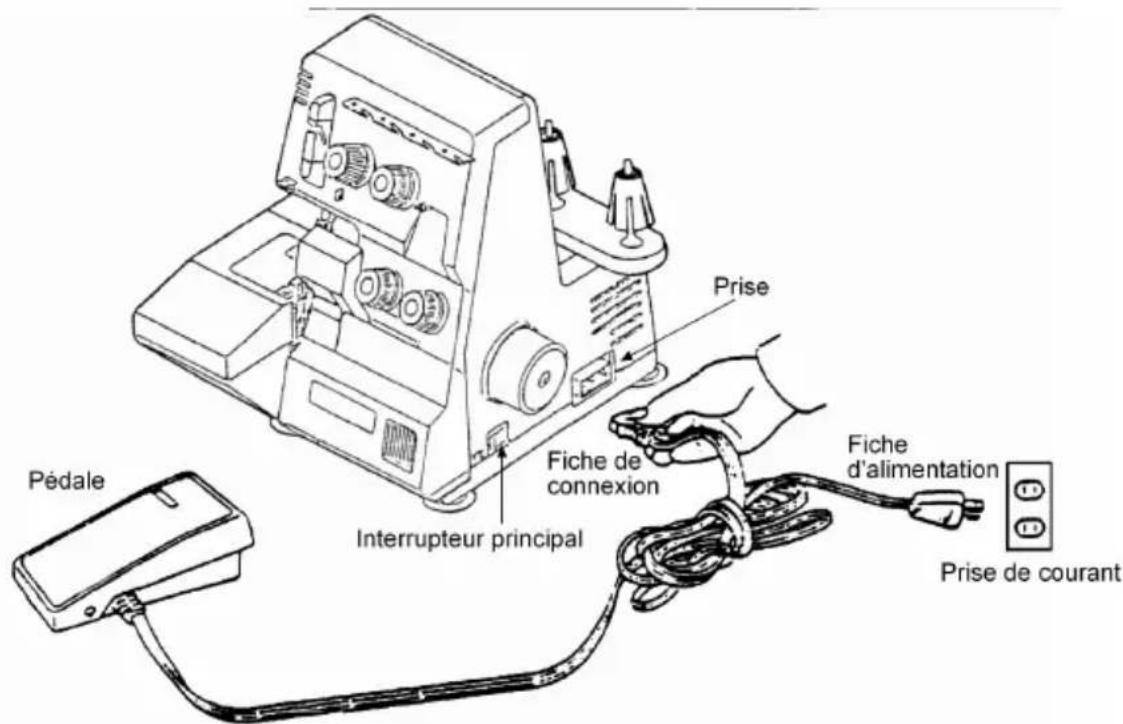

• Raccorder la pédale p. 7

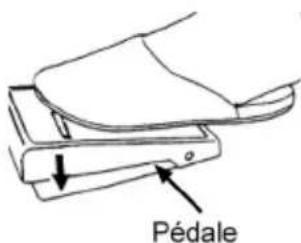

• Contrôle de la vitesse de couture p. 7
• Interrupteur de sécurité p. 8
• Mise en place du bac à déchets p. 8
• Utilisation p. 9
• Volant manuel p. 9
• Capot avant p. 9
• Bras libre p. 9
• Enfilage du fil dans les boucleurs p. 10
• Enfilage du fil dans les aiguilles p. 12
• Teste de fonctionnement p. 14
• Réglage de la tension du fil p. 15
• Réglage de la tension du fil pour les fils d'aiguille p. 16

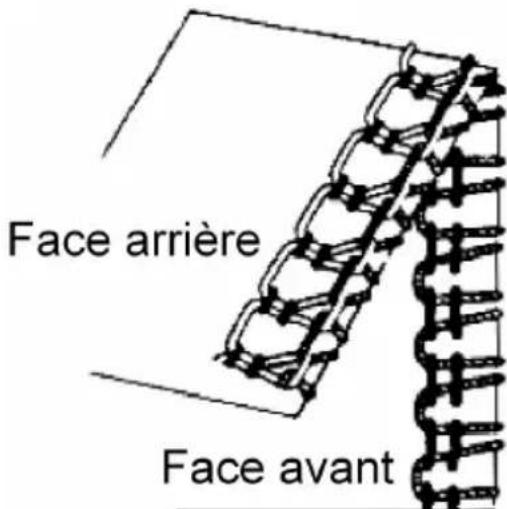

• Réglage de la tension du fil pour les fils de boucleur p. 16
• Vue d'ensemble des réglages de la machine p. 17
• Changement de fil p. 18

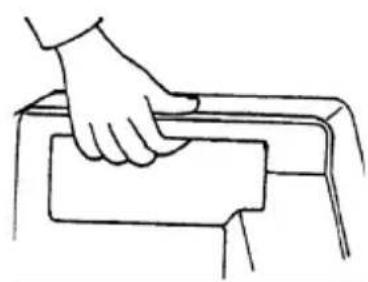

• Poignée de transport p. 18
• Réglage de la longueur de point p. 19
• Réglage de la longueur de point p. 19
• Réglage de la largeur de coupe p. 20
• La largeur de coupe appropriée p. 20

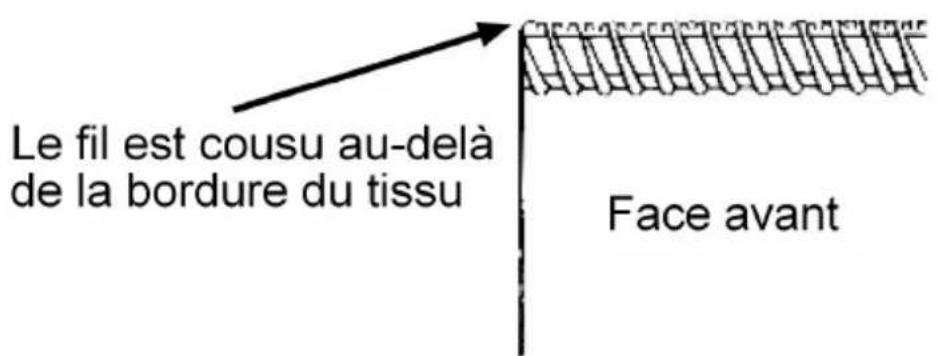

• Régler une largeur de coupe plus réduite p. 20
• Régler une largeur de coupe plus grande p. 21
• Remplacement des aiguilles p. 22
• Remplacement de l'ampoule p. 23
• Remplacement des couteaux Créer une chaînette d'arrêt à maille serrée ou large avec trois fils p. 24

• Couture sur bras libre p. 26
• Ourlets à jours et galonnage p. 27
• Régler le pied-de-biche pour la couture d'ourlets à jours p. 27
• Couture d'ourlets à jours p. 28

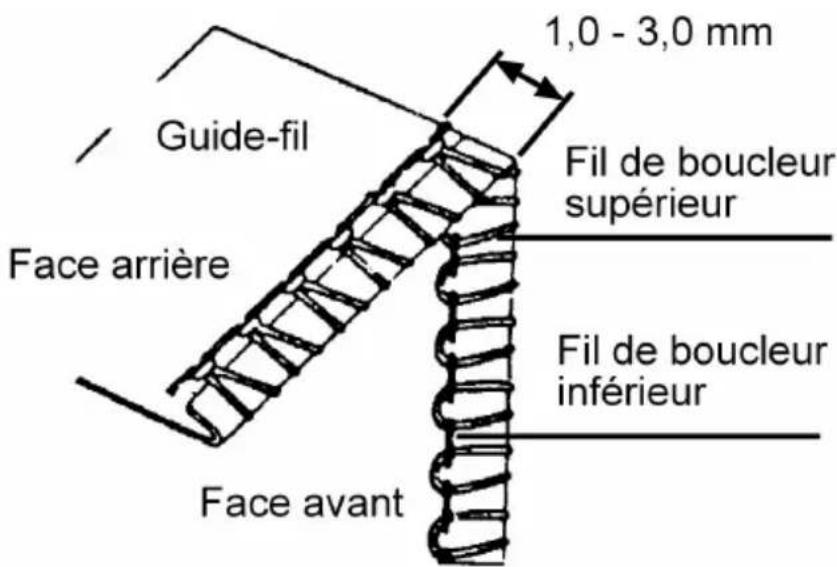

• Couture de bordures fines p. 28
• Transport différentiel p. 30
• Mode de fonctionnement p. 30
• Réglage du transport différentiel p. 30
• Bordures de tricots inégales et lissage p. 32

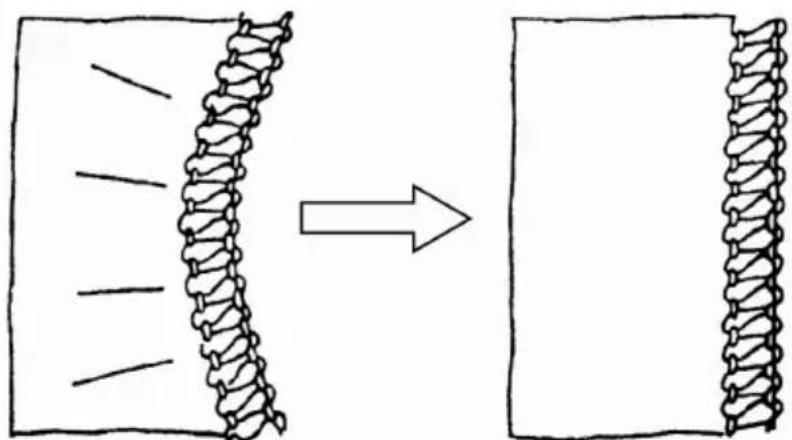

• Éviter les fronces en étirant p. 32
• Dépannage p. 33
• Nettoyage et lubrification p. 35
• Recyclage p. 36
• Caractéristiques techniques 10685 FR ALDI RC1 Content.fm Seite 2 Donnerstag, 24. Juni 2010 3:54 15Consignes de sécurité p. 37

Consignes de sécurité Ne pas laisser d'appareils électriques entre les mains des enfants Les enfants ne se rendent pas compte des dangers liés à l'utilisation d'appareils électriques. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles ont reçu de cette personne les instructions pour utiliser l'appareil. Surveillez les enfants afin de garantir qu’ils ne jouent pas avec l’appareil. Conservez donc toujours l'appareil hors de la portée des enfants. Conservez également les films d'emballage hors de la portée des enfants. Risque d'asphyxie ! Cordon d’alimentation et raccordement au réseau Branchez l'appareil uniquement dans une prise de courant aisément accessible (230 V ~ 50 Hz) située à proximité du lieu d'installation. La prise doit rester accessible s'il devait s'avérer nécessaire de débrancher rapidement l'appareil. Pour débrancher la fiche, tirez toujours sur la fiche elle- même et jamais sur le cordon. Déroulez entièrement le cordon avant d'utiliser la machine. Le cordon ne doit pas entrer en contact avec des surfaces chaudes. Pour les actions suivantes, éteignez la machine et débranchez la fiche de la prise : enfilage, changement d’aiguille, réglage du pied-de-biche, remplacement de l’ampoule, opérations de nettoyage et d'entretien ainsi À propos de ce mode d'emploi Avant d'utiliser l'appareil pour la première fois, lisez attentivement le présent mode d’emploi et veillez surtout à vous conformer aux consignes de sécurité ! Toute action subie par et effectuée avec cet appareil doit se dérouler tel que décrit dans ce mode d'emploi. Le présent mode d'emploi fait partie intégrante du produit. Conservez toujours ce mode d'emploi à proximité de l’appareil. Si vous vendez ou donnez l'appareil, pensez également à remettre ce mode d'emploi. 10685 FR ALDI RC1 Content.fm Seite 3 Donnerstag, 24. Juni 2010 3:54 15Consignes de sécurité

qu’à la fin des travaux de couture et lors de toute interruption de l’ouvrage. Ne jamais réparer soi-même l'appareil En cas de dommage de l'appareil ou du cordon d'alimentation, débranchez immédiatement la fiche de la prise de courant. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne aux qualifications similaires afin d'éviter tout danger. N'essayez en aucun cas d'ouvrir et/ou de réparer vous- même l'appareil. Vous risqueriez de vous électrocuter ! En cas de problème, adressez-vous à notre Centre de service ou à un autre atelier spécialisé. Remarques fondamentales La machine ne doit pas être mouillée : risque d'électrocution ! Ne laissez jamais la machine sans surveillance lorsqu'elle est allumée. N'utilisez pas la machine en plein air. Mettez l'appareil en service uniquement avec la pédale fournie de type KD 2902. Manipulation sûre de l’appareil La machine est équipée de pieds ventouses pour une stabilité parfaite. Veillez cependant à installer la machine sur une surface de travail plane et stable et à ce que les quatre pieds reposent bien sur la surface de travail. En cours d'utilisation, les fentes d'aération ne doivent pas être obstruées : veillez à ce qu'aucun objet (p. ex. poussière, restes de fil, etc.) ne pénètrent dans les fentes. Utilisez uniquement les accessoires fournis. Les aiguilles et l'ampoule sont disponibles dans le commerce spécialisé. Pour la lubrification, utilisez uniquement des huiles spéciales pour machine à coudre. N’utilisez aucun autre liquide. Manipulez avec prudence les pièces mobiles de la machine, en particulier les aiguilles et couteaux. Il y a risque de blessure même lorsque la machine est débranchée ! Pendant la couture, veillez à ne jamais mettre les doigts sous la vis du porte-aiguilles. N'utilisez pas d’aiguilles déformées ou émoussées. Ne retenez pas le tissu et ne tirez pas sur le tissu pendant 10685 FR ALDI RC1 Content.fm Seite 4 Donnerstag, 24. Juni 2010 3:54 15Consignes de sécurité

la couture. Les aiguilles pourraient se casser. Une fois votre ouvrage terminé, placez toujours les aiguilles à leur position la plus haute. 10685 FR ALDI RC1 Content.fm Seite 5 Donnerstag, 24. Juni 2010 3:54 15Avant d'utiliser la machine

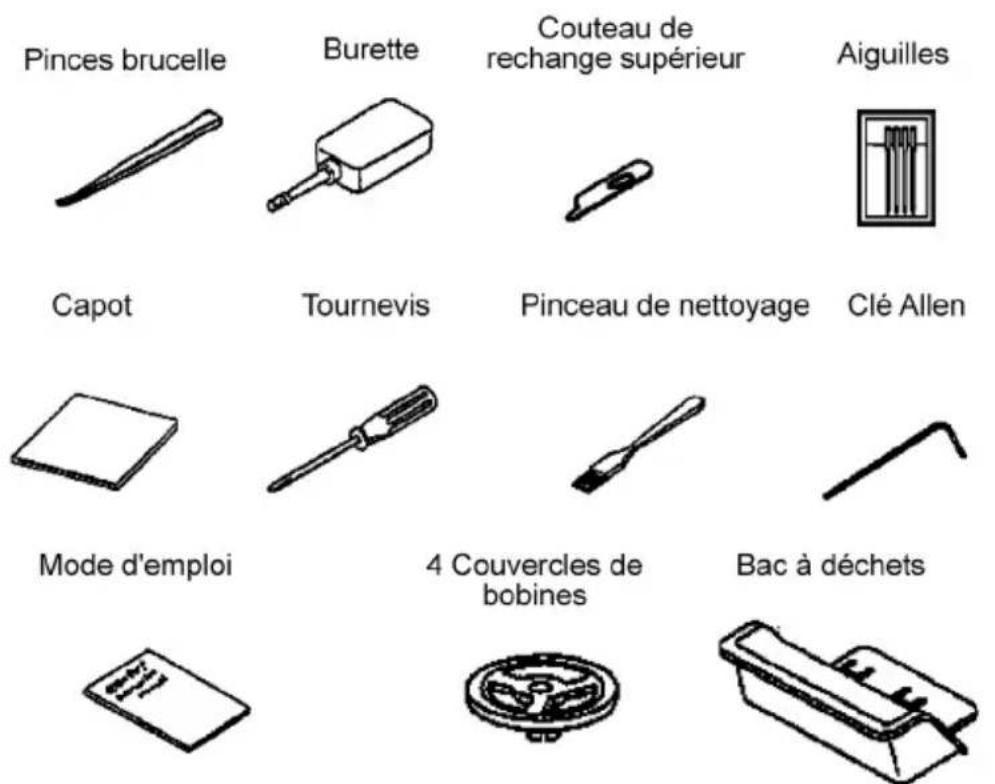

Avant d'utiliser la machine Accessoires Au cours du déballage, vérifiez que les éléments suivants ont bien été livrés : Réglage de l'antenne télescopique avec guide-fils

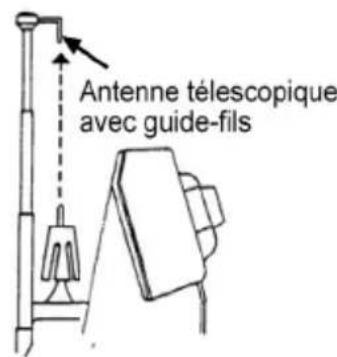

• Avant l'enfilage, sortez entièrement l'antenne guide-fils.

• Tournez l'antenne guide-fils de telle manière que les guide-fils se trouvent très exactement au-dessus des broches à bobine. Porte-bobine Cette machine peut être dotée aussi bien de bobines industrielles que de bobines ménagères. En cas de bobines industrielles à grand diamètre, insérez le porte-bobine avec l'extrémité large vers le haut

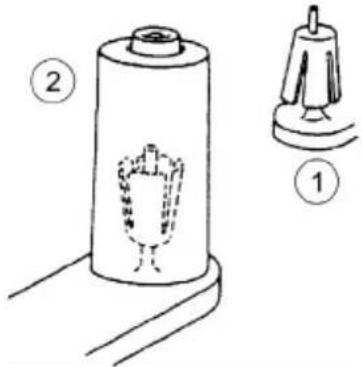

avec les bobines à petit diamètre, insérez le porte- bobine avec l'extrémité étroite vers le haut . 10685 FR ALDI RC1 Content.fm Seite 6 Donnerstag, 24. Juni 2010 3:54 15Avant d'utiliser la machine

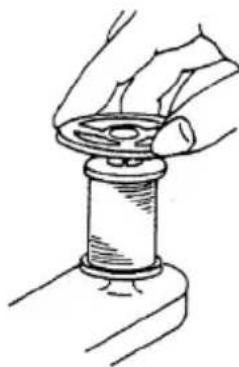

Couvercles de bobines En cas d'utilisation de bobines de fil non industrielles, retirez les porte-bobine et mettez les couvercles de bobines fournis en place sur les bobines de fil. Raccorder la pédale Branchez la fiche de connexion de la pédale fournie dans la prise située sur la machine puis la fiche d'alimentation dans la prise de courant. L’interrupteur principal allume aussi bien la machine que la lampe de la machine. Utilisez uniquement la pédale fournie. Lorsque vous arrêtez de coudre ou avant toute opération d'entretien, éteignez la machine et débranchez la fiche de la prise. Contrôle de la vitesse de couture La vitesse de couture est contrôlée avec la pédale et peut être modifiée en exerçant une pression plus ou moins forte sur la pédale. 10685 FR ALDI RC1 Content.fm Seite 7 Donnerstag, 24. Juni 2010 3:54 15Avant d'utiliser la machine

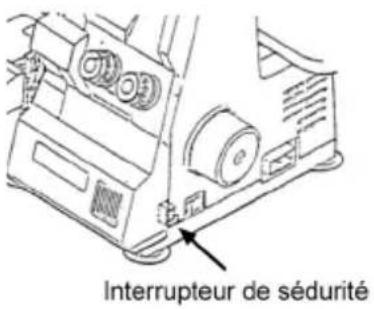

Interrupteur de sécurité Cette machine est équipée d'un micro-interrupteur de sécurité. La machine est automatiquement coupée du courant si le capot avant est ouvert. Avant de commencer à coudre, fermez aussi bien le capot avant que le bras libre. Mise en place du bac à déchets Le bac à déchets collecte les chutes lors de la couture afin que votre poste de travail reste propre. Installez le bac à déchets entre la machine et la table. Le bac à déchets est équipé de deux attaches qui s'encliquettent facilement dans le fond de la machine et évitent que le bac à déchets ne glisse. 10685 FR ALDI RC1 Content.fm Seite 8 Donnerstag, 24. Juni 2010 3:54 15Utilisation

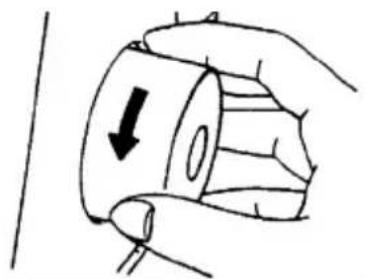

Utilisation Volant manuel Tournez toujours le volant manuel uniquement vers vous. Capot avant Pour ouvrir le capot avant, faites glisser l'évidement le plus possible vers la droite puis tirez le capot vers vous. Il est impossible de refermer le capot avant tant que le bras libre est ouvert. Bras libre Vous devez ouvrir le bras libre pour enfiler des fils.

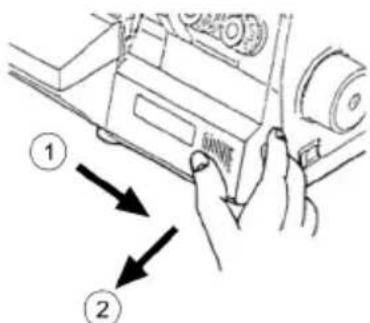

• Ouvrez tout d'abord le capot avant.

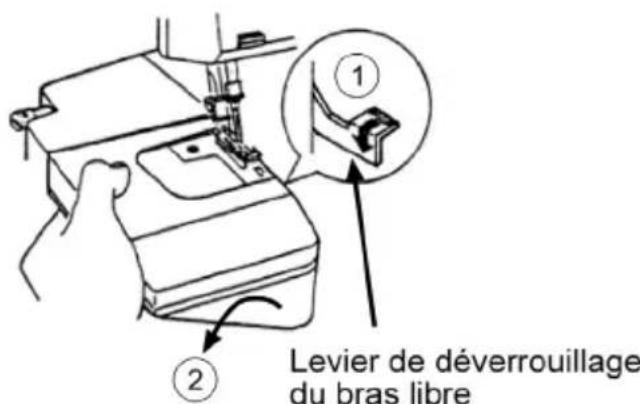

• Puis appuyez sur le levier de déverrouillage, le bras libre bascule alors vers le bas. 10685 FR ALDI RC1 Content.fm Seite 9 Donnerstag, 24. Juni 2010 3:54 15Enfilage du fil dans les boucleurs

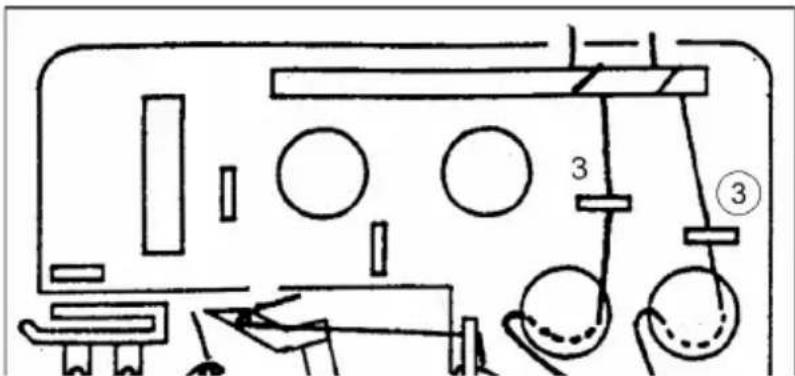

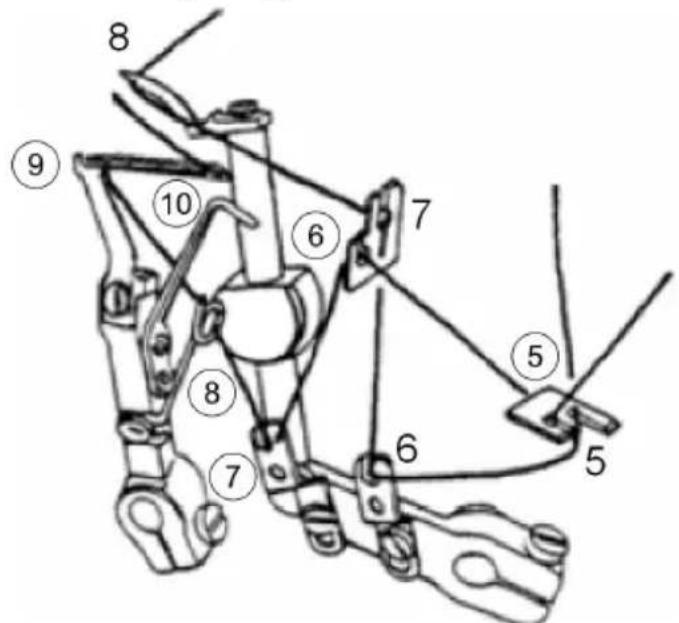

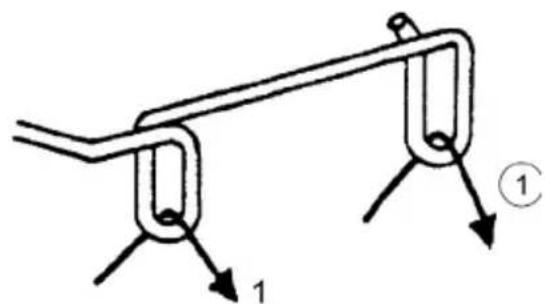

Enfilage du fil dans les boucleurs L'enfilage se déroule en respectant l'ordre suivant :

1. PREMIÈRE ÉTAPE Boucleur supérieur (jaune)

2. DEUXIÈME ÉTAPE Boucleur inférieur (vert)

3. TROISIÈME ÉTAPE Aiguille droite (bleu)

4. QUATRIÈME ÉTAPE Aiguille gauche (rouge)

Il est important d'enfiler correctement le fil afin d'éviter que les points soient irréguliers et que le fil se casse. Des instructions pratiques pour un enfilage correct se trouvent sur l'intérieur du capot avant. Les guide-fils sont en plus repérés par différentes couleurs. La boîte d'accessoires contient des pinces brucelles pour vous faciliter l'enfilage. Si deux fils sont visibles dans les illustrations suivantes, le fil de boucleur supérieur comporte un chiffre sans cercle, p. ex. « 1 », et le fil de boucleur inférieur, un chiffre dans un cercle, p. ex. «

• Ouvrez le capot avant et rabattez le bras libre.

• Tournez le volant manuel vers vous jusqu'à ce que le boucleur se trouve dans la position optimale pour l'enfilage.

• Introduisez le fil dans les œillets de l'antenne guide- fils.

• Glissez maintenant le fil tout d'abord à travers le trou dans le guide-fil puis à travers l'évidement, comme illustré. 10685 FR ALDI RC1 Content.fm Seite 10 Donnerstag, 24. Juni 2010 3:54 15Enfilage du fil dans les boucleurs

• Insérez alors le fil dans le guide-fil respectif.

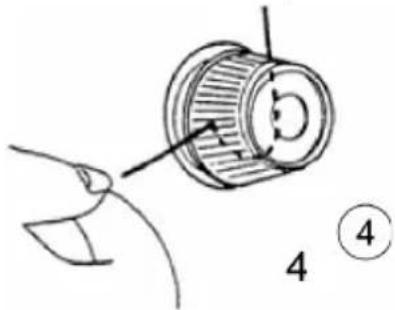

• Placez le fil entre les deux disques du dispositif de tension du fil. Important : le fil doit être correctement positionné entre les deux disques du dispositif de tension du fil.

• Mettez le fil dans le guide-fil inférieur. Les deux fils se séparent, suivez à partir de là le schéma de guidage des fils dans la machine.

• Tirez l'extrémité du fil d'environ 10 cm en dehors des œillets de boucleur.

• Levez le pied-de-biche en activant le levier du pied- de-biche et glissez les fils en dessous ; abaissez ensuite à nouveau le pied-de-biche. 10685 FR ALDI RC1 Content.fm Seite 11 Donnerstag, 24. Juni 2010 3:54 15Enfilage du fil dans les aiguilles

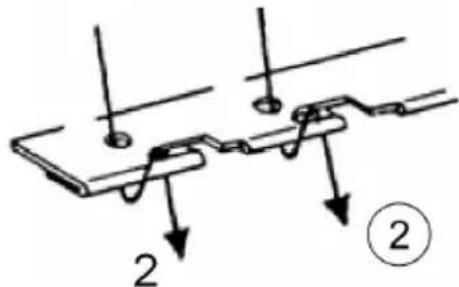

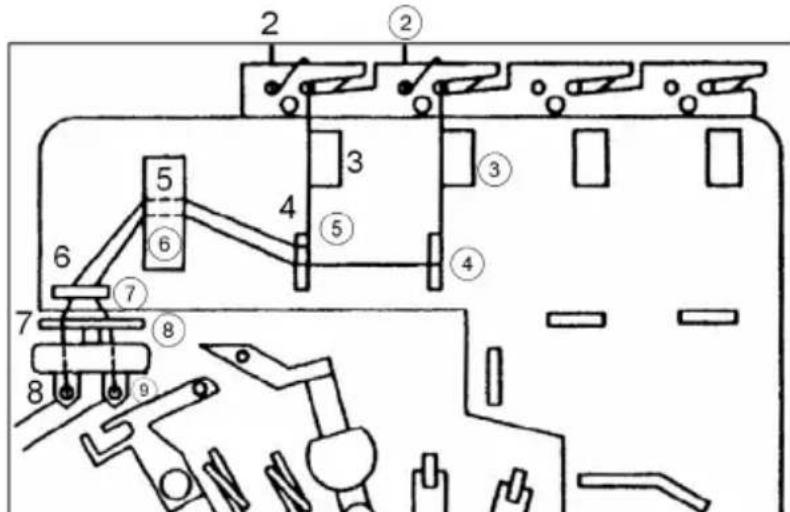

Enfilage du fil dans les aiguilles Si deux fils sont visibles dans les illustrations suivantes, le fil d'aiguille supérieur comporte un chiffre sans cercle, p. ex. « 1 », et le fil d'aiguille inférieur, un chiffre dans un cercle, p. ex. «

• Tournez le volant manuel vers vous jusqu'à ce que les aiguilles se trouvent tout en haut.

• Introduisez le fil dans les œillets de l'antenne guide- fils.

• Glissez maintenant le fil tout d'abord à travers le trou dans le guide-fil puis à travers l'évidement, comme illustré.

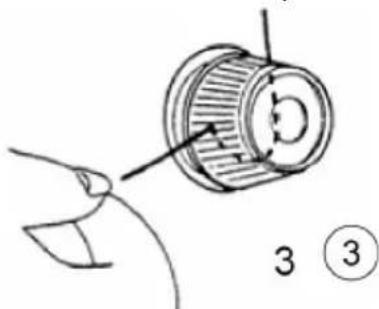

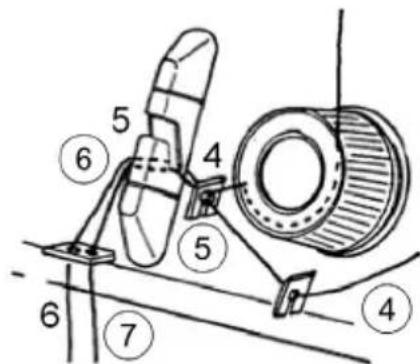

• Placez le fil entre les deux disques du dispositif de tension du fil. Important : le fil doit être correctement positionné entre les deux disques du dispositif de tension du fil. 10685 FR ALDI RC1 Content.fm Seite 12 Donnerstag, 24. Juni 2010 3:54 15Enfilage du fil dans les aiguilles

• Faites passer les fils à travers les guide-fils respectifs repérés par des couleurs.

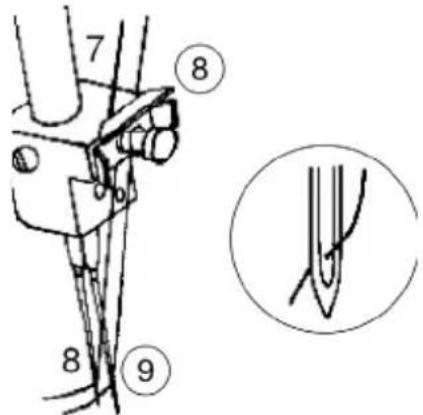

• Introduisez le fil, comme illustré, de l'avant vers l'arrière à travers les chas d'aiguille.

• Tirez l'extrémité du fil d'environ 10 cm en dehors des chas d'aiguille.

• Levez le pied-de-biche et glissez les fils en dessous ; abaissez ensuite à nouveau le pied-de-biche.

• Une fois l'enfilage terminé, refermez le bras libre et le capot avant. Vue d'ensemble schématique de guidage des fils : 10685 FR ALDI RC1 Content.fm Seite 13 Donnerstag, 24. Juni 2010 3:54 15Teste de fonctionnement

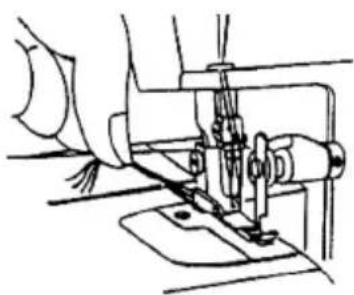

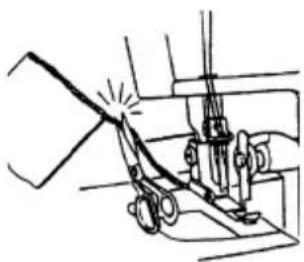

Teste de fonctionnement Si vous enfilez du fil pour la première fois ou que vous devez procéder à un nouvel enfilage suite à une cassure du fil pendant la couture, procédez comme suit :

• Tenez les extrémités du fil entre les bouts des doigts de votre main gauche, tournez le volant manuel lentement deux ou trois fois vers vous et vérifiez si le fil peut être tiré.

• Placez le tissu pour une marche d'essai sous le pied- de-biche, abaissez le pied-de-biche et commencez à coudre lentement. Le tissu avance automatiquement.

• Une fois votre travail terminé, continuez à coudre jusqu'à ce qu'une chaînette longue d'environ 5 cm se soit formée à la fin du tissu. Coupez les fils avec des ciseaux. 10685 FR ALDI RC1 Content.fm Seite 14 Donnerstag, 24. Juni 2010 3:54 15Réglage de la tension du fil

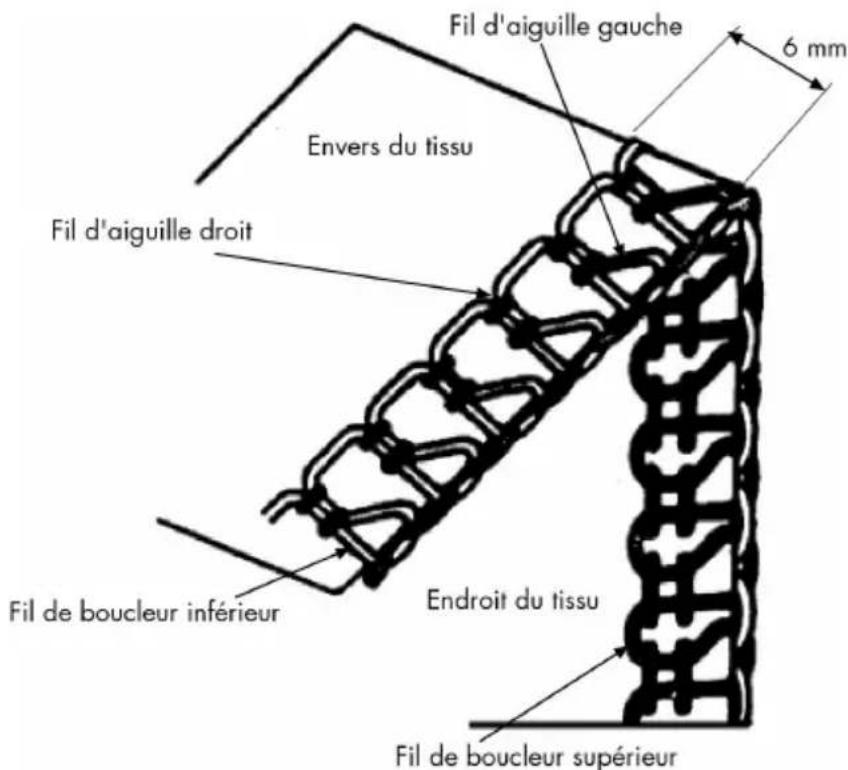

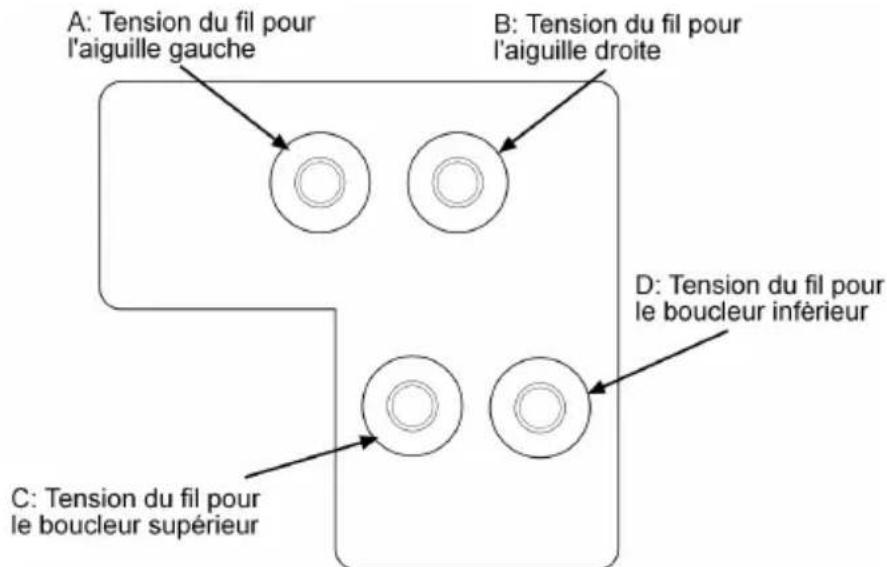

Réglage de la tension du fil La tension nécessaire du fil varie selon la nature et l'épaisseur du fil et du tissu. Vérifiez les coutures et réglez la tension du fil en conséquence sur la machine. Tension du fil : Mettez le dispositif de tension sur un chiffre inférieur : la tension se réduit. Mettez le dispositif de tension sur un chiffre supérieur : la tension du fil augmente. Tension de fil appropriée 10685 FR ALDI RC1 Content.fm Seite 15 Donnerstag, 24. Juni 2010 3:54 15Réglage de la tension du fil

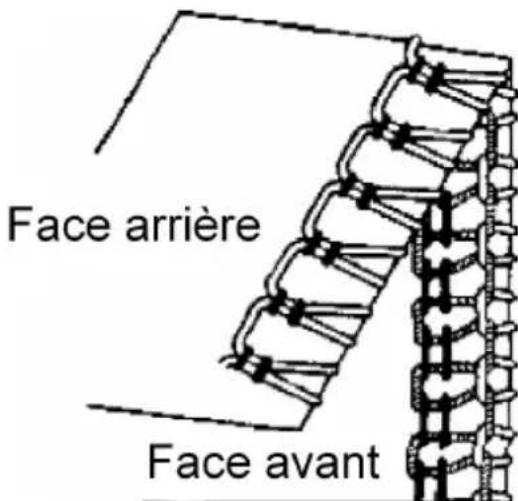

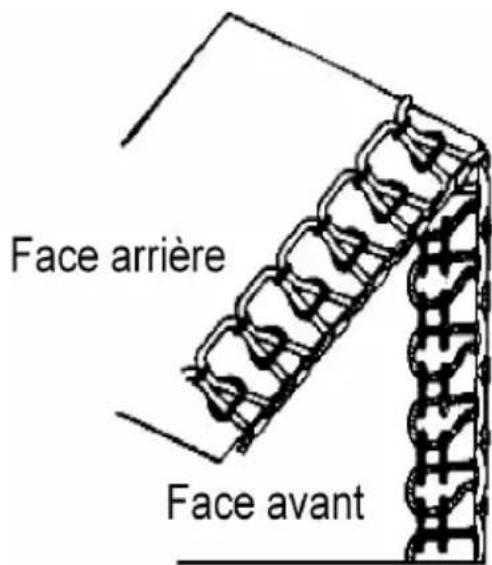

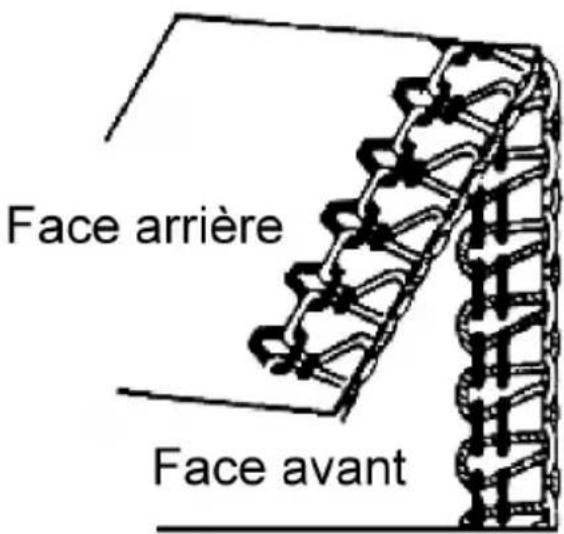

Réglage de la tension du fil pour les fils d'aiguille Pour les coutures illustrées ici, la tension du fil doit être réglée. Réglage de la tension du fil pour les fils de boucleur Le fil sur l'aiguille gauche est trop détendu. Tendez un peu plus le fil gauche. Le fil sur l'aiguille droite est trop détendu. Tendez un peu plus le fil droit. Le fil de boucleur inférieur est trop tendu et/ou le fil de boucleur supérieur est trop détendu. Relâchez la tension du fil de boucleur inférieur et/ou tendez le fil de boucleur supérieur. Le fil de boucleur supérieur est trop tendu et/ou le fil de boucleur inférieur est trop détendu. Relâchez la tension du fil de boucleur supérieur et/ou tendez le fil de boucleur inférieur. 10685 FR ALDI RC1 Content.fm Seite 16 Donnerstag, 24. Juni 2010 3:54 15Vue d'ensemble des réglages de la machine

Vue d'ensemble des réglages de la machine Le réglage optimal de la tension du fil pour un tissu n'est pas forcément le même d'un tissu à l'autre. La tension du fil requise dépend de la rigidité et de l'épaisseur du tissu ainsi que de la nature et de l'épaisseur du fil. Le tableau suivant peut vous aider à déterminer la tension de fil appropriée : Tissus Fil Aiguilles Longueur de point Tension du fil Crêpe Georgette Mousseline Batiste Tissu pour robe Crêpe de Chine Soie Coton Polyester filé Polyester sans fin N° 80 - 100 Type : 130/705 H N° 80 2,0 -3,5 mm Standard : 2,5 mm A : 2 - 4 B : 2 - 4 C : 2 - 4 D : 2 - 4 Coton Popeline Coton imperméable Velours côtelé Coton Polyester filé Polyester sans fin N° 60 - 100 Type : 130/705 H N° 80 - 90 2,0 - 3,5 mm Standard : 2,5 mm A : 3 - 5 B : 3 - 5 C : 3 - 5 D : 3 - 5 Tissu de jeans Tweed Velours Coton Polyester filé Polyester sans fin N° 60 - 100 Type : 130/705 H N° 90 2,5 - 4,0 mm Standard : 3,0 mm A : 5 - 7 B : 5 - 7 C : 3 - 5 D : 3 - 5 10685 FR ALDI RC1 Content.fm Seite 17 Donnerstag, 24. Juni 2010 3:54 15Changement de fil

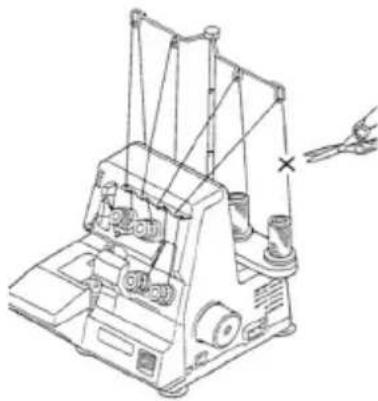

Changement de fil En respectant la méthode suivante, le changement de fil est très simple et vous épargne un nouvel enfilage complet :

• Coupez le fil au-dessus de la bobine et nouez les extrémités de l'ancien et du nouveau fil.

• Levez le pied-de-biche.

• Tirez l'extrémité du fil derrière l'aiguille jusqu'à ce que les nœuds soient dans le chas de l'aiguille, coupez le fil à gauche et à droite du nœud. Enfilez à nouveau. Poignée de transport La machine est équipée d'une poignée vous permettant de la transporter facilement. 10685 FR ALDI RC1 Content.fm Seite 18 Donnerstag, 24. Juni 2010 3:54 15Réglage de la longueur de point

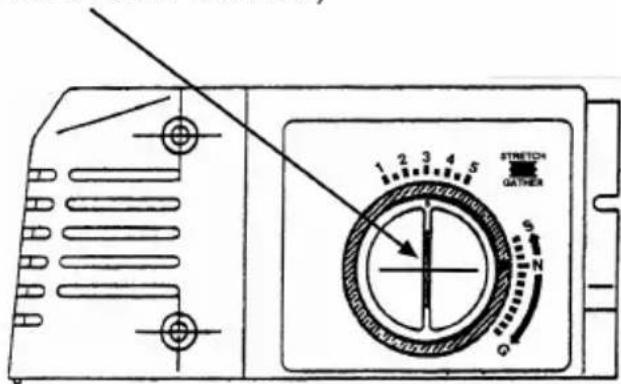

Réglage de la longueur de point La longueur de point peut être réglée en neuf étapes de 1,0 à 4,5 mm. Presque tous les travaux réalisés avec la surjeteuse le sont avec une longueur de point de 2,5 à 3,5 mm. Réglage de la longueur de point Points Longueur de point Coutures normales 2,0 - 4,5 mm Réglage standard 3,0 mm Galons étroits 1,0 - 2,0 mm Ourlets à jours 1,0 - 2,0 mm Broderie 3,0 - 4,0 mm 10685 FR ALDI RC1 Content.fm Seite 19 Donnerstag, 24. Juni 2010 3:54 15Réglage de la largeur de coupe

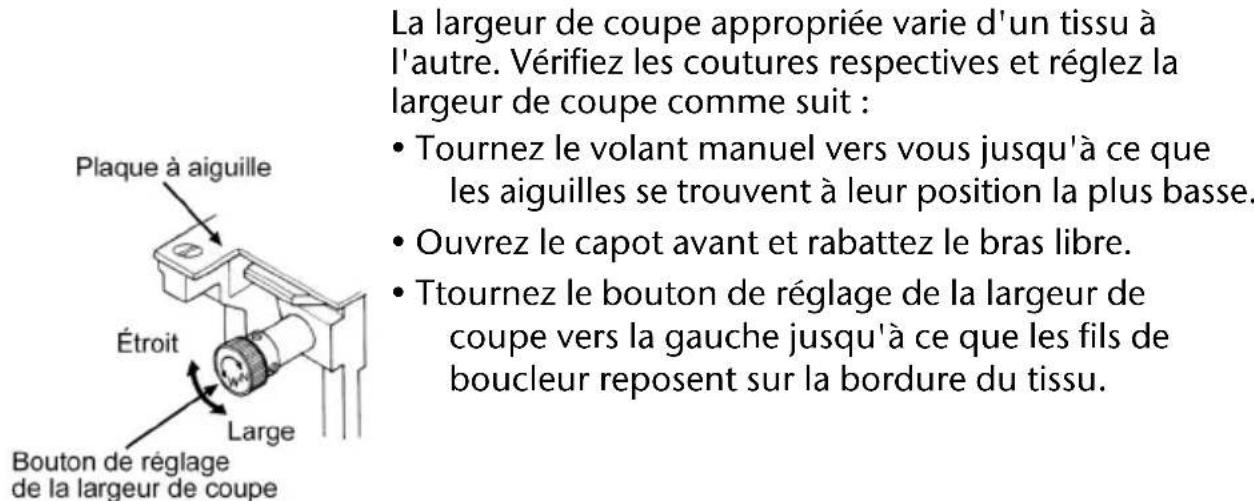

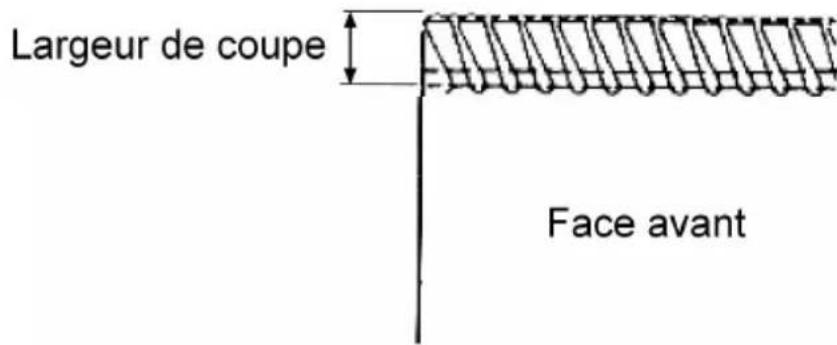

Réglage de la largeur de coupe La largeur de coupe appropriée varie d'un tissu à l'autre. Vérifiez les coutures respectives et réglez la largeur de coupe comme suit :

• Tournez le volant manuel vers vous jusqu'à ce que les aiguilles se trouvent à leur position la plus basse.

• Ouvrez le capot avant et rabattez le bras libre.

• Ttournez le bouton de réglage de la largeur de coupe vers la gauche jusqu'à ce que les fils de boucleur reposent sur la bordure du tissu. La largeur de coupe appropriée Régler une largeur de coupe plus réduite Sélectionnez une largeur de coupe inférieure si les bordures du tissu froncent pendant la couture.

• Tournez pour cela le bouton de réglage de la largeur de coupe vers la droite. 10685 FR ALDI RC1 Content.fm Seite 20 Donnerstag, 24. Juni 2010 3:54 15Réglage de la largeur de coupe

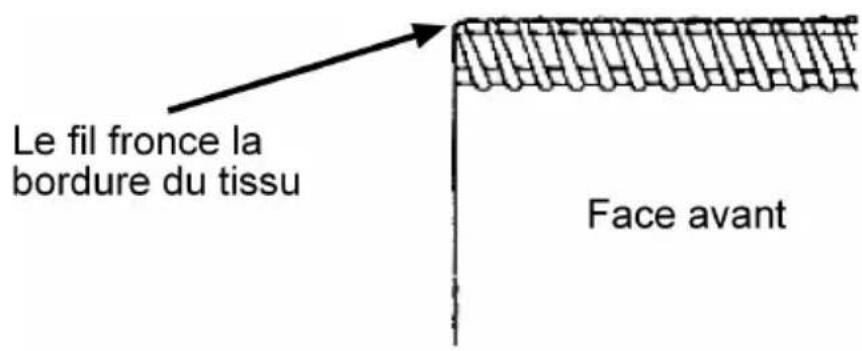

Régler une largeur de coupe plus grande Sélectionnez une largeur de coupe plus grande si le fil est cousu au-delà de la bordure du tissu.

• Tournez pour cela le bouton de réglage de la largeur de coupe vers la gauche. 10685 FR ALDI RC1 Content.fm Seite 21 Donnerstag, 24. Juni 2010 3:54 15Remplacement des aiguilles

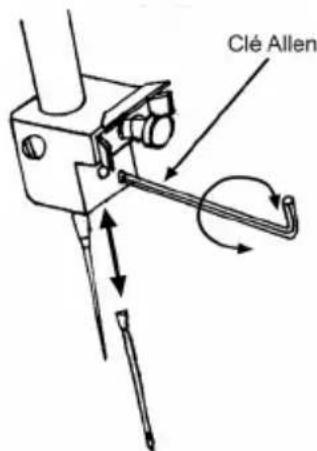

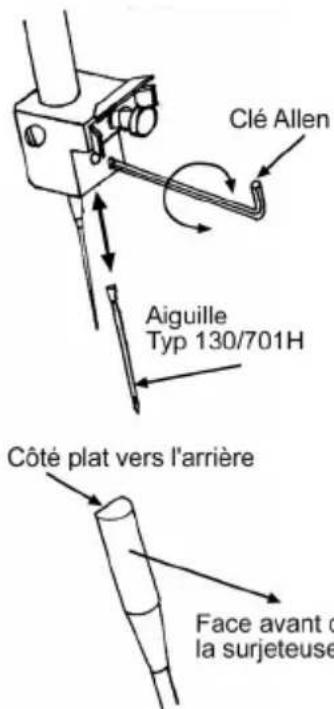

Remplacement des aiguilles Cette machine est équipée d'aiguilles de type 130/705H (pour machines domestiques). ATTENTION Éteignez la machine avant de remplacer les aiguilles. N'utilisez pas d’aiguilles déformées ou émoussées.

• Tournez le volant manuel vers vous jusqu'à ce que les aiguilles se trouvent à leur position la plus haute.

• Ouvrez le capot avant et abaissez le pied-de-biche.

• Desserrez les vis de blocage des aiguilles à l'aide de la clé Allen contenue dans la boîte d'accessoires et retirez les aiguilles : vis gauche pour l'aiguille gauche et vis droite pour l'aiguille droite.

• Insérez les nouvelles aiguilles dans le porte- aiguilles, avec le côté plat vers l'arrière. Veillez à ce qu'elles soient enfoncées le plus possible.

• Resserrez solidement la vis de blocage des aiguilles. Si les aiguilles ont été correctement insérées, l'aiguille gauche est un peu plus haute que l'aiguille droite. Dans le cas contraire, des points seront occasionnellement sautés pendant la couture. 10685 FR ALDI RC1 Content.fm Seite 22 Donnerstag, 24. Juni 2010 3:54 15Remplacement de l'ampoule

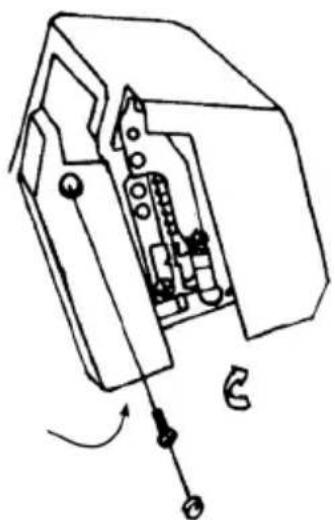

Remplacement de l'ampoule ATTENTION Éteignez la machine avant de remplacer l'ampoule. Si nécessaire, laissez l'ampoule refroidir avant de la remplacer.

• Enlevez le capuchon de vis avec une aiguille.

• Dévissez entièrement la vis.

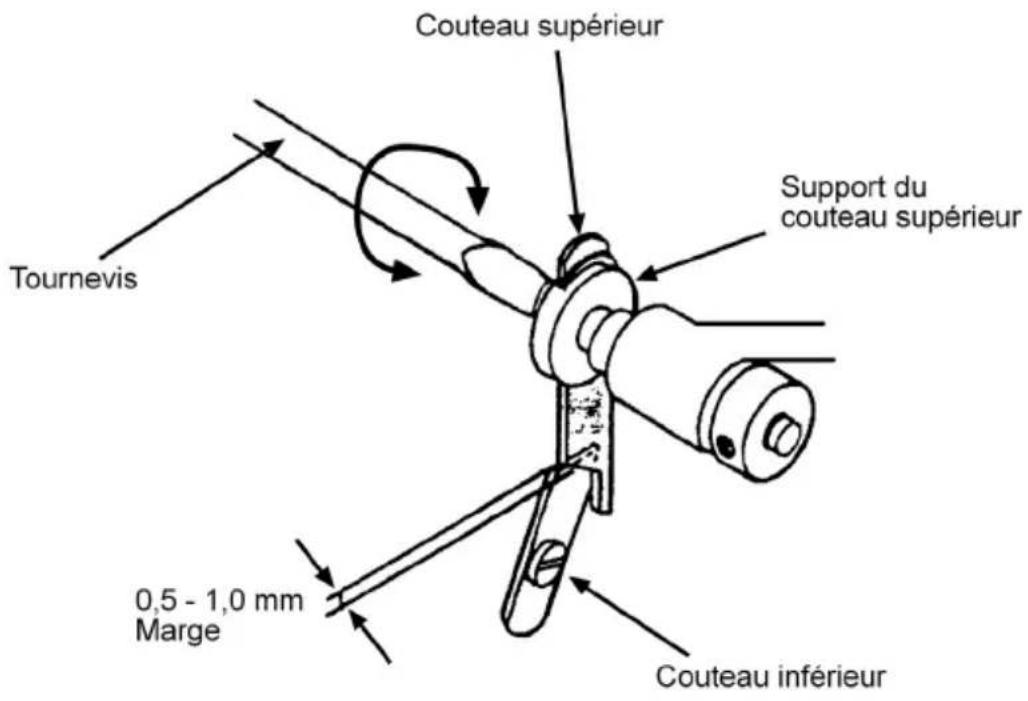

Remplacement des couteaux Éteignez la machine avant de remplacer les couteaux. Le couteau inférieur se compose d'un matériau spécial et n'a pas besoin d'être remplacé. Pour remplacer le couteau supérieur s'il est émoussé :

• Ouvrez le capot avant et tournez le volant manuel vers vous jusqu'à ce que les aiguilles se trouvent à leur position la plus basse.

• À l'aide du tournevis contenu dans la boîte d'accessoires, desserrez la vis sur le support de couteau supérieur et retirez le couteau supérieur.

• Insérez un nouveau couteau supérieur et serrez légèrement la vis du support.

• Réglez le couteau supérieur de telle manière que son tranchant dépasse de celui du couteau inférieur de 0,5 - 1,0 mm (voir illustration).

• Serrez à présent solidement la vis du support du couteau supérieur et refermez le capot avant. 10685 FR ALDI RC1 Content.fm Seite 24 Donnerstag, 24. Juni 2010 3:54 15Créer une chaînette d'arrêt à maille serrée ou large avec trois fils

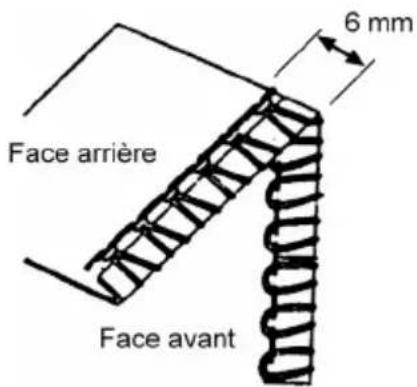

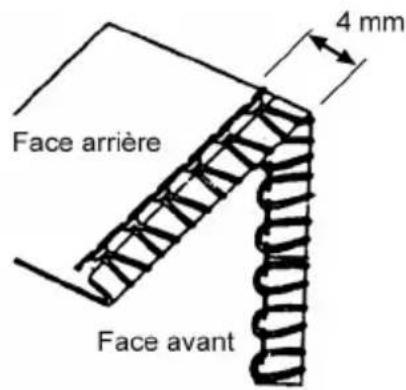

Créer une chaînette d'arrêt à maille serrée ou large avec trois fils Lors de la création d'une chaînette, cette machine peut passer de quatre à trois fils.

• Retirez soit l'aiguille droite soit la gauche et le fil correspondant (voir aussi « Remplacement des aiguilles »). La machine est maintenant prête pour créer une chaînette à trois fils. En cas d'utilisation exclusive de l'aiguille droite, la longueur de point s'élève à 4 mm. En cas d'utilisation exclusive de l'aiguille gauche, la longueur de point s'élève à 6 mm. 10685 FR ALDI RC1 Content.fm Seite 25 Donnerstag, 24. Juni 2010 3:54 15Couture sur bras libre

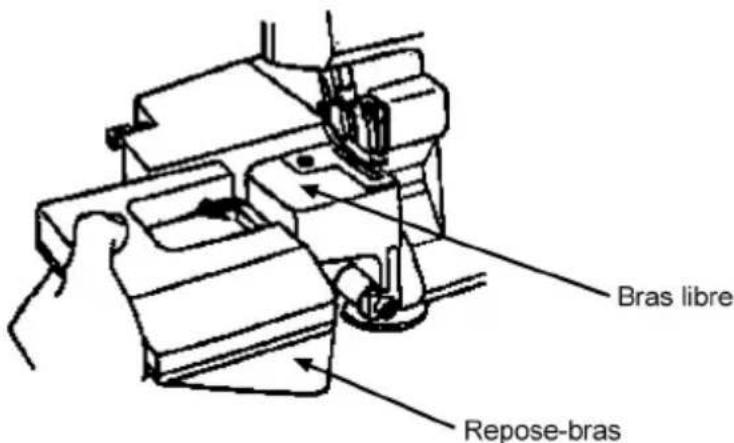

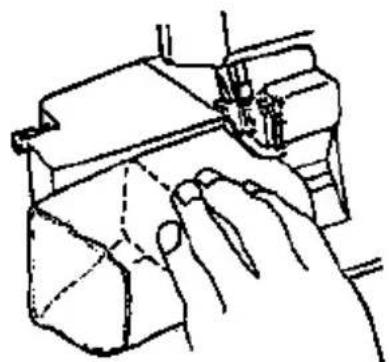

Couture sur bras libre Retirez le repose-bras pour passer du mode plateau au mode bras libre. Pour cela, saisissez le repose-bras par l'évidement situé dessous et tirez le repose-bras d'un coup sec vers la gauche. Le mode bras libre est idéal pour la couture de jambes de pantalon, manches, poignets, etc. 10685 FR ALDI RC1 Content.fm Seite 26 Donnerstag, 24. Juni 2010 3:54 15Ourlets à jours et galonnage

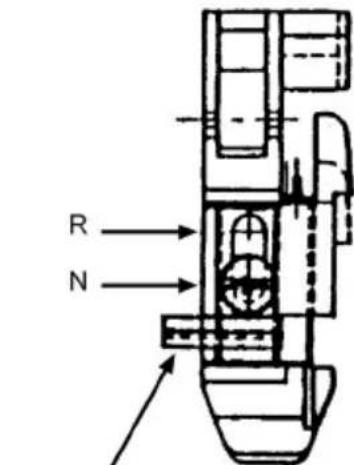

Ourlets à jours et galonnage Régler le pied-de-biche pour la couture d'ourlets à jours Le pied-de-biche spécial est réglé en position N au niveau de la vis fendue à l'avant du pied-de-biche pour le mode chaînette normal. Si vous voulez coudre un ourlet à jours, desserrez légèrement la grande vis et tirez la petite poignée du curseur vers l'avant jusqu'à la butée. La lettre R se trouve maintenant au niveau de la vis.

• Tournez le volant manuel vers vous jusqu'à ce que les aiguilles se trouvent tout en haut.

• Ouvrez le capot avant et retirez l'aiguille gauche (page 22).

• Réglez la longueur de point sur 1,0 - 2,0 mm (page 19). Veillez à ce que le transport différentiel soit réglé sur N. (voir “Transport différentiel” à la page 30.)

• Réglez la largeur de coupe (page 20).

• Enfilez à présent un fil, si ce n'est pas déjà fait (page 10).

• Placez le tissu sous le pied-de-biche et commencez à coudre. Vérifiez les réglages de la longueur de point et de la tension du fil dans un premier temps sur un morceau de tissu test avant de commencer à coudre le vêtement. Après avoir cousu des ourlets à jours, pensez toujours à remettre le pied-de-biche spécial en mode de couture normale (mode chaînette). 10685 FR ALDI RC1 Content.fm Seite 27 Donnerstag, 24. Juni 2010 3:54 15Ourlets à jours et galonnage

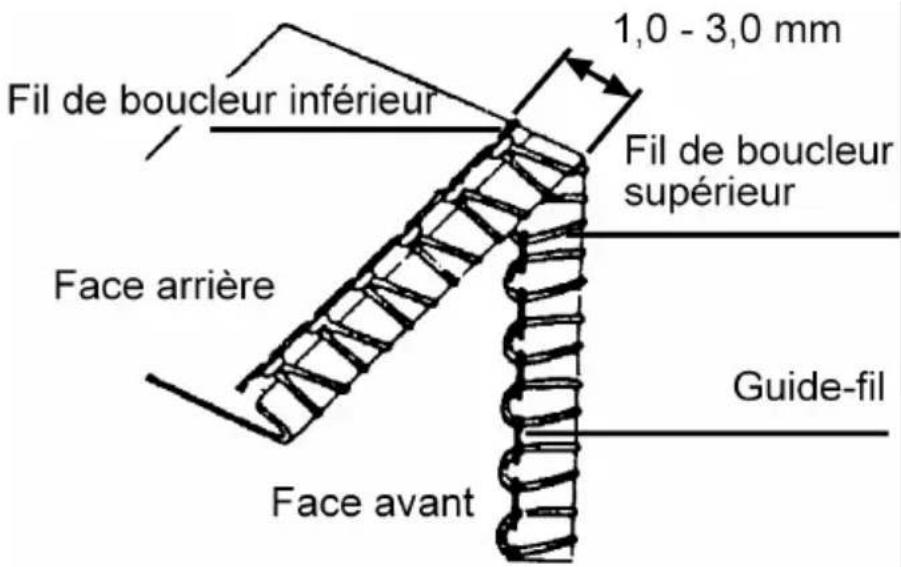

Couture d'ourlets à jours Lors de la réalisation d'ourlets à jours, les boucles du boucleur de fil supérieur doivent être tirées vers le dessous du tissu. Vous y parvenez en réglant la tension du fil comme décrit à la page 15. Couture de bordures fines Si vous voulez coudre un tissu très mince ou léger, sélectionnez une tension de fil appropriée comme décrit à la page 15. 10685 FR ALDI RC1 Content.fm Seite 28 Donnerstag, 24. Juni 2010 3:54 15Ourlets à jours et galonnage

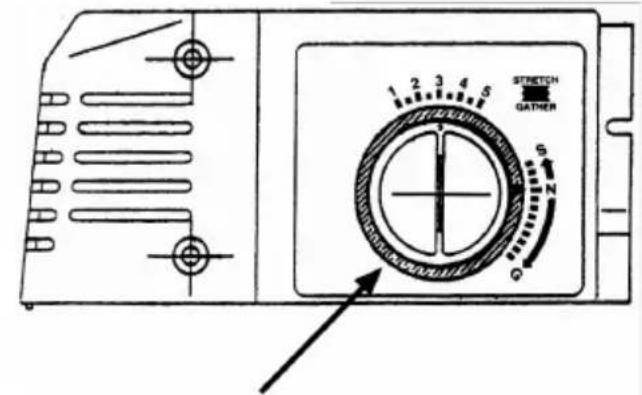

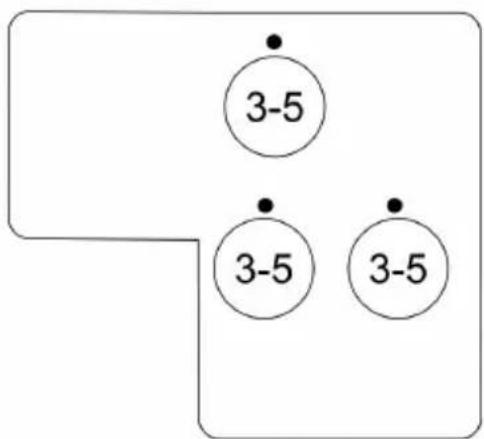

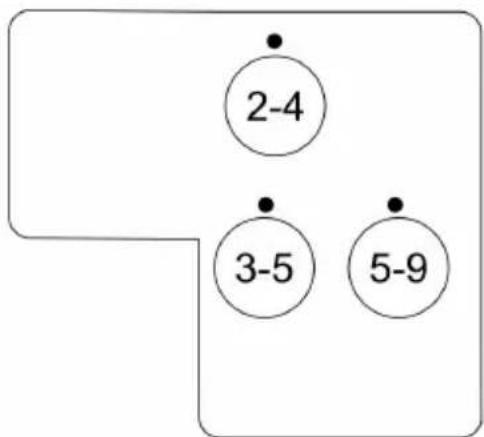

IMPORTANT : Si nécessaire, réglez la longueur de point et la largeur de coupe. Tissus Fil Ourlet à jours Galonnage Crêpe Georgette Batiste Crêpe de Chine Soie Futaine Viscose Fin tissu pour robe etc. Guidage d'aiguilles Polyester filé N° 50 - 80 Polyester sans fin N° 50 - 80 Polyester filé N° 50 - 80 Polyester sans fin N° 50 - 80 Fil de boucleur supérieur Polyester filé Soie artificielle Rayonne Soie artificielle Polyester filé N° 50 - 80 Polyester sans fin N° 50 - 80 Fil de boucleur inférieur Polyester filé N° 50 - 80 Polyester sans fin N° 50 - 80 Polyester filé N° 50 - 80 Polyester sans fin N° 50 - 80 10685 FR ALDI RC1 Content.fm Seite 29 Donnerstag, 24. Juni 2010 3:54 15Transport différentiel

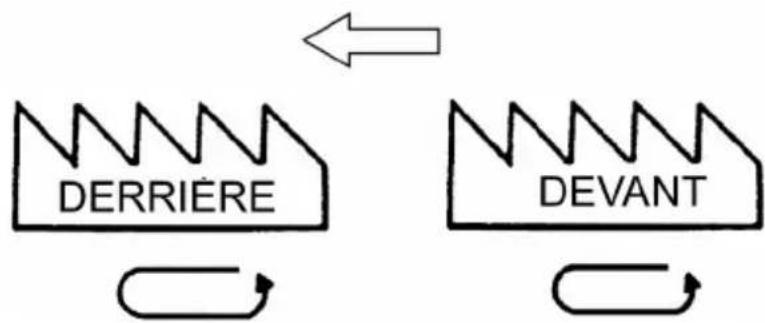

Transport différentiel Le transport différentiel permet d'éviter les coutures ondulées sur les tissus tricotés ainsi que le glissement des couches de tissu. Par ailleurs, les coutures dans les tissus légers ne font pas de plis. Mode de fonctionnement La machine dispose de deux jeux de crémaillères d'avancée, un à l'avant et un à l'arrière. Ces deux jeux se déplacent indépendamment l'un de l'autre. Grâce au transport différentiel, les deux jeux de crémaillères peuvent se déplacer à des vitesses différentes. Plage de réglage pour le transport différentiel : 0,7 à 2,0. Réglage du transport différentiel Le transport différentiel se règle tout simplement en tournant le bouton de réglage du transport différentiel (bague extérieure) dans la direction souhaitée. Le transport différentiel peut également être réglé pendant la couture. IMPORTANT : Pour la couture sans transport différentiel, le bouton de réglage doit être placé en position N. 10685 FR ALDI RC1 Content.fm Seite 30 Donnerstag, 24. Juni 2010 3:54 15Transport différentiel

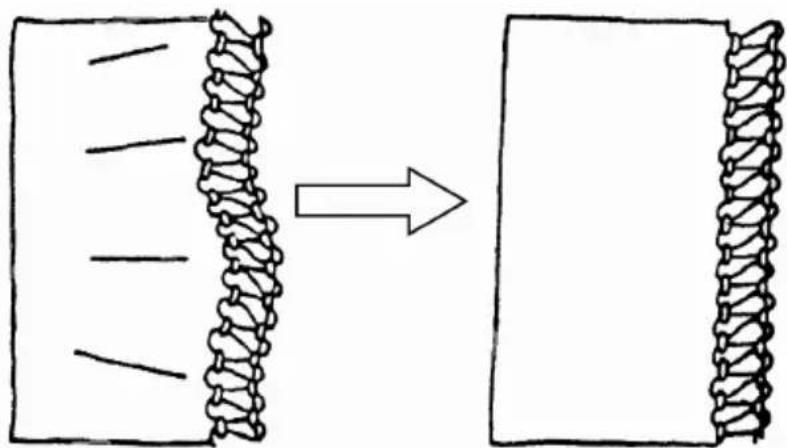

Bordures de tricots inégales et lissage Pour obtenir des bordures plates précises lors de la couture de tricots extensibles, le jeu de crémaillères avant doit avancer plus rapidement que celui de derrière afin que le tricot ne soit pas tendu. Également pour le lissage, le jeu de crémaillères avant doit travailler plus rapidement que celui de derrière. Grâce à des longueurs de point plus importantes (réglages, voir page 19), le tricot reste légèrement plat. Mettez le transport différentiel en position « G ». Éviter les fronces en étirant Pour éviter que les coutures fassent des plis sur les tissus très légers ou en nylon fin, les crémaillères arrière doivent fonctionner plus rapidement que celles à l'avant. Les crémaillères avant maintiennent ainsi le tissu tendu afin qu'il ne fronce pas. Mettez le transport différentiel en position « S ». 10685 FR ALDI RC1 Content.fm Seite 32 Donnerstag, 24. Juni 2010 3:54 15Dépannage

Dépannage Veuillez consulter le tableau suivant avant d'appeler le service après-vente. Problème Cause Solution Page Cassures d'aiguilles Les aiguilles sont déformées, émoussées ou endommagées au niveau de la pointe. Insérez de nouvelles aiguilles.

Les aiguilles ne sont pas correctement insérées. Insérez les aiguilles correctement dans le support.

Vous avez tiré trop fortement sur le tissu. Guidez le tissu des deux mains avec précaution. Le fil casse Le fil n'est pas correctement enfilé. Enfilez correctement le fil.

Le fil est trop tendu Rectifiez la tension du fil.

Les aiguilles ne sont pas correctement insérées. Insérez les aiguilles correctement dans le support.

Des points sautent Les aiguilles sont déformées, émoussées ou endommagées au niveau de la pointe. Insérez de nouvelles aiguilles.

Les aiguilles ne sont pas correctement insérées. Insérez les aiguilles correctement dans le support.

Des points sautent Le fil n'est pas correctement enfilé. Enfilez à nouveau le fil.

Les mauvaises aiguilles ont été insérées Utilisez les aiguilles appropriées (type 130/ 705H).

Les points sont irréguliers La tension du fil n'est pas correcte. Rectifiez la tension du fil.

Le fil reste bloqué Vérifiez le cheminement des différents fils.

Les coutures font des plis Le fil est trop tendu. Rectifiez la tension du fil.

Le fil n'est pas correctement enfilé. Enfilez correctement le fil.

Le fil est bloqué Vérifiez le cheminement des différents fils.

Vous n'avez pas réglé le transport différentiel. Mettez le transport différentiel sur 0,7.

Le tissu n'est pas coupé proprement Le couteau supérieur est émoussé ou mal inséré. Remplacez le couteau ou insérez-le correctement.

Les bordures du tissu froncent Trop de tissu sur un point. Modifiez la largeur de coupe.

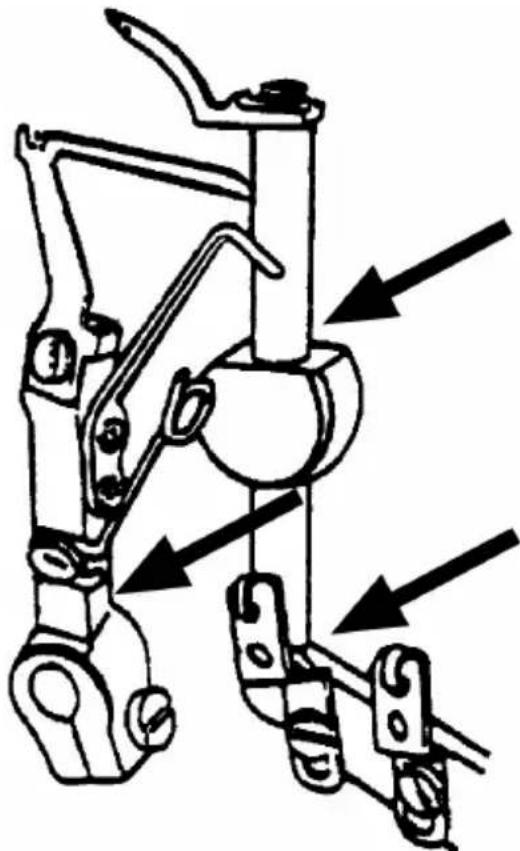

Nettoyage et lubrification Pour garantir le bon fonctionnement de votre machine, vous devez nettoyer de temps en temps la mécanique à l'aide du pinceau contenu dans la boîte d'accessoires. Pour nettoyer le boîtier extérieur, utilisez uniquement un chiffon doux et sec. N'employez ni solvants ni détergents chimiques qui pourraient endommager la surface et/ou les inscriptions figurant sur la machine. Ses composants principaux étant fabriqués dans un matériau spécial, cette machine ne nécessite que très peu d'huile. Ne lubrifiez qu'occasionnellement la machine aux points indiqués. 10685 FR ALDI RC1 Content.fm Seite 35 Donnerstag, 24. Juni 2010 3:54 15Recyclage

Recyclage Emballage Votre surjeteuse se trouve dans un emballage afin d'éviter tout dommage lié au transport. Les emballages sont des matières premières et peuvent être recyclés ou réintégrés dans le circuit des matières premières. Appareil Une fois arrivé en fin de vie, l'appareil ne doit en aucun cas être jeté dans une poubelle classique. Informez-vous des possibilités de recyclage écologique. 10685 FR ALDI RC1 Content.fm Seite 36 Donnerstag, 24. Juni 2010 3:54 15Caractéristiques techniques

Caractéristiques techniques Tension : AC 230 V ~ 50 Hz Puissance consommée : Puissance totale : 105 W (126 W max.) Moteur : 90 W Ampoule : 15 W Pédale : Type : KD 2902 Tension nominale : 220-240 V ~ 50 Hz Classe de protection II Nombre de fils : 4 ou 3 Nombre d'aiguilles : 2 ou 1 Vitesse de couture : 1100 trs/min max. Largeur de coupe : 6 mm pour 4 fils 6 mm ou 4 mm pour 3 fils Longueur de point : 1,0 - 4,5 mm Hauteur du pied-de-biche :4,5 mm Aiguilles : 130/705H n° 75 - 90 Dimensions (approx.) : 270 x 290 x 290 mm (lxHxL) Poids : env. 6,5 kg Sous réserve de modifications techniques 10685 FR ALDI RC1 Content.fm Seite 37 Donnerstag, 24. Juni 2010 3:54 1510685 FR ALDI RC1 Cover.FH11 Mon Jun 21 07:50:25 2010 Seite 1 Probedruck C M Y CM MY CY CMY K Ouvrir SVP! Surjeteuse MD 10685 S 51/10 Ouvrir SVP! Medion France CS 90180 72207 La Fleche Cedex France Service Hotline: 08 25 81 10 00 (0.15 EUR/min) Service PREMIUM hors garantie: 08 92 35 05 40 (0.34 EUR/min) E-Mail: Pour nous contacter, merci de vous rendre sur notre site internet à la rubrique « Service et Support » www.medion.fr Mode d'emploi
