MODE D'EMPLOI MLM1600SHFB MAC ALLISTER

TONDEUSE À GAZON ÉLECTRIQUE 1600W

MLM1600SHFB

Ref: 598064

ATTENTION: Lisez ce mode d'emploi avant d'utiliser le tondeuse electrique.

C'est parti…

Ces instructions sont importantes pour votre sécurité. Veuillez les dire en totalité et attentivement avant d'utiliser l'ordinateil, et les保守 pour consultation ultérieure.

Pour bien commence… 01

Le produit 02-03

Informations techniques et legales 04-13

Avant de commencer 14-19

ET dans le détaill... 20

Fonctions de l'ordinateil 21-26

Utilisation 27-29

Entretien et maintenance 30-34

Dépannage 35

Mise au rebut et recyclage 36

Garantie 37

Déclaration de Conformité CE 38

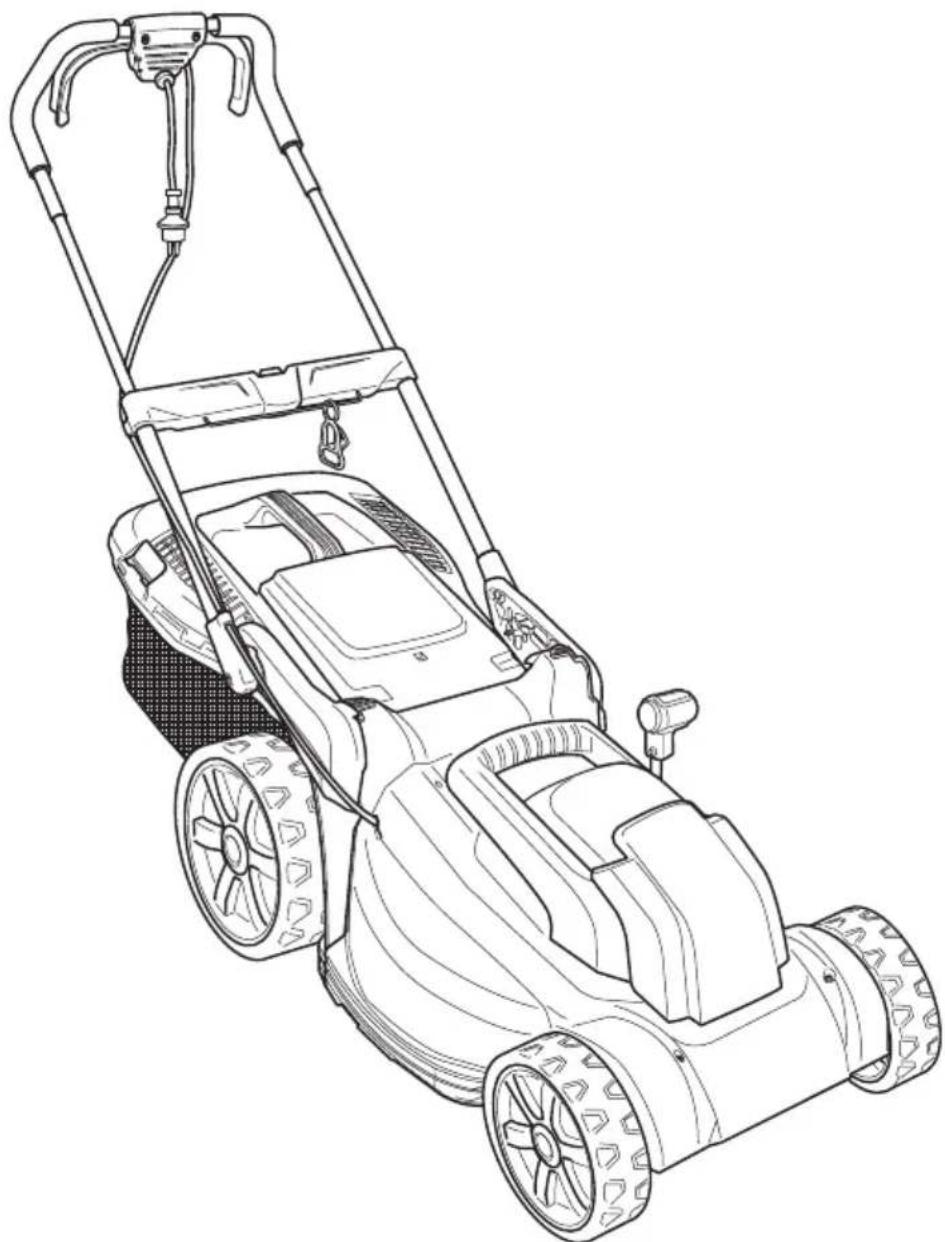

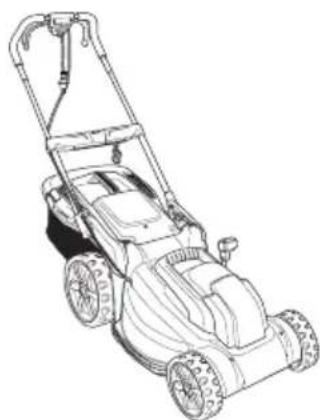

Le produit

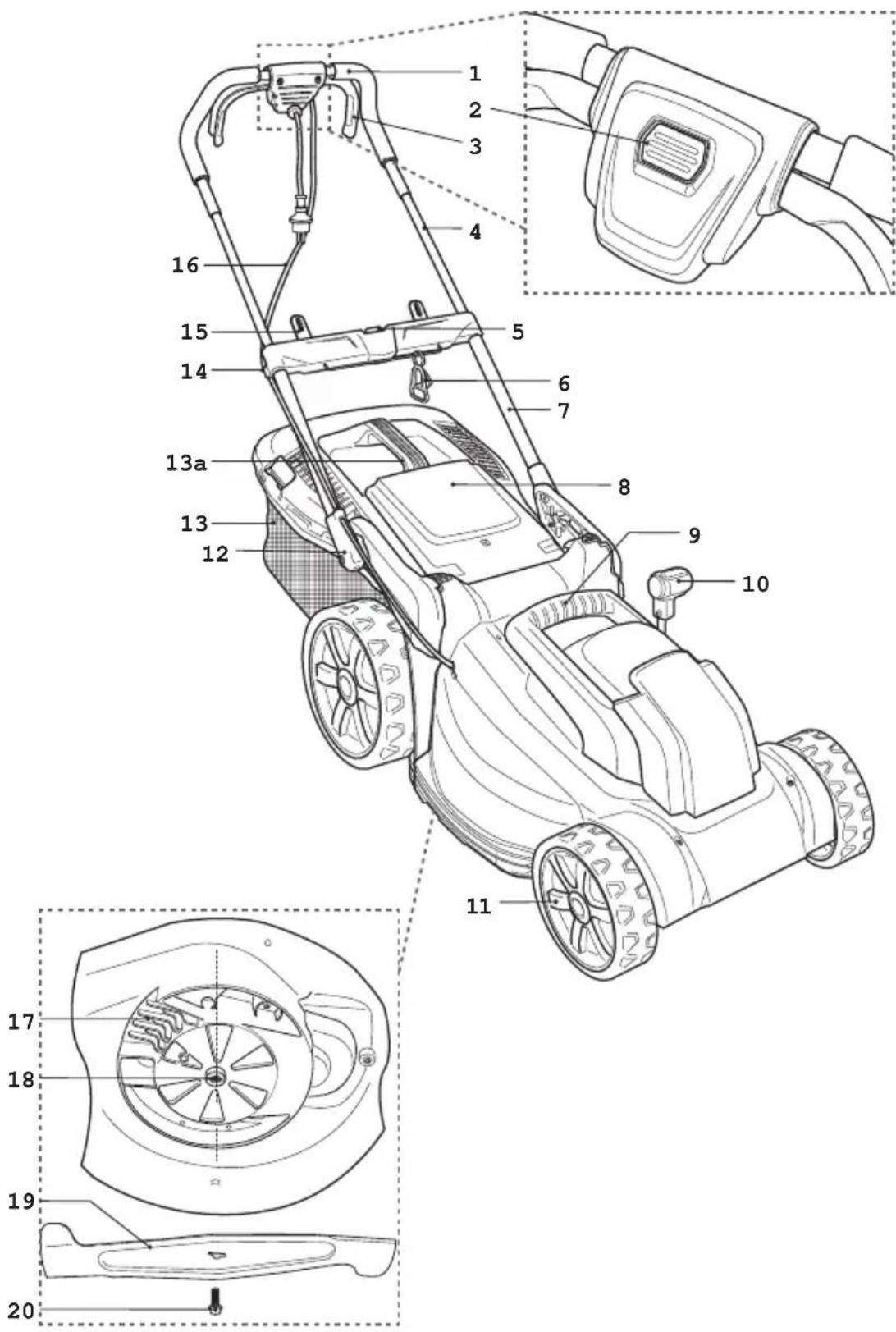

1. Poignée
2. Bouton de verrouillage
3. Levier de démarrage
4. Poignée supérieure
5. Bouton de déverrouillage
6. Crochet de maintain du cable
7. Guidon
8. Carter de deflecteur
9. Poignée de transport

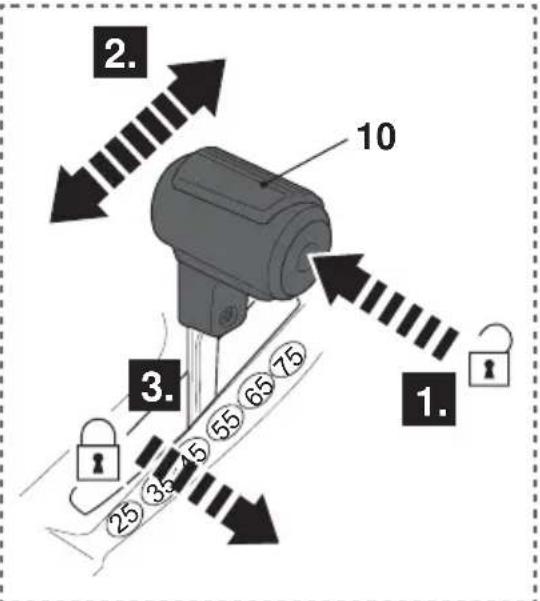

10. Levier de réglage de la hauteur de coupe
11. Roue

12. Support

13. Bac de ramassage

a. Poignée
b. Chassis
c. Manchon de serrage
d. Crochet
e. Support

f. Rabat*

1. Attache-cable
2. Support pour rallonge
3. Cordon d'alimentation avec fiche
4. Ouvertures de ventilation
5. Broche
6. Accessoire de coupe (lame)
7. Boulon
8. Insert de broyage a.bouton de déverrouillage
9. Goulotte d'éjection arrêté

REMARQUE: Les pieces marquées d'un * ne sont pas illustrées dans cette presentation. Veuillez vous reporter à la section correspondante dans ce manuel d'instructions.

Puissance d'entrée: 1600 W
Vitesse à vide n_0 : 3600 min-2
Largeur de coupe: 380 mm
Hauteur de coupe: 6 niveaux: 25/35/45/55/65/75 mm
Capacité du bac de ramassage: 45 l
Classe de protection: Il
Degré de protection: IPX4
Dimensions:environ 110× 37× 94cm
Poids: Environ 17.9 kg

Niveau acoustiques

Niveau de pression acoustique L_pA : 89 dB(A)
Niveau de puissance acoustique mesure LwA: 93,3 dB(A)
Incertitude K: 2,48 dB(A)
Niveau de puissance acoustique garanti LWA, d (selon la directive 2000/14/EC modifiée par la 2005/88/CE : 96 dB(A)

Valeurs de vibrations

> Vibration main-bras ahv: 3.6m / s^2

Incertitude K: 1.8 m/s²
Les valeurs sonores ont été déterminées selon le code d'essai acoustique donné par la norme EN 60335-2-77, en utilisant les normes de base EN ISO 11201, ISO 11094 et EN ISO 3744.
Le niveau d'intensité sonore perçu par l'utilisateur peut être supérieur à 80dB(A), rendant nécessaire l'utilisation d'un casque antibruit.
La valeur déclarée des vibrations a été mesurée selon une méthode de test standard (selon la norme EN 60335-2-77) qui peut être utilisée pour la comparaison d'un apparéil avec un autre. Elle peut également être utilisée dans le cadre d'une évaluation préliminaire du degré d'exposition.

Attention! L'émission de vibration pendant l'utilisation réelle de l'appareil peut différer de la valeur totale déclarée en fonction de la manière dont l'appareil est utilisé. Prenez les mesures appropriées pour vous protégger contre l'exposition aux vibrations. Ces mesures doivent prendre en compte toutes les parties du cycle de fonctionnement (moments ou l'appareil est étant, moments ou il tourne à vide, etc.)

Les mesures déquates incluent notamment: entretenir l'appareil et les accessoires de manière régulière, garder les mains au chaud, faire des pauses régulières, planifier les séances de travail.

Symboles

Sur l'appareil, sur la plaque signalétique et dans le mode d'emploi, vous trouvrez entre autres les symboles et abréviations suivants. Familiarisez-vous avec leur signification afin de réduire les risques de dommages corporels et matériels.

/min ou min-2 Par minute

mm Millimètres

kg Kilogrammes

dB(A) Decibels (pondérés A)

m/s² Mètres par seconde au carré

I Litres

IPX4 Protection contre les corps étrangers solides ainsi que contre les éclaboussures provenant de toutes les directions

yyWxx Code de date de fabrication; année de fabrication (20yy) et semaine de fabrication (Wxx);

Attention/danger

Lisez le manuel d'instructions

Portez des protections auditives

Portez des lunettes de protection

Portez un masque de protection respiratoire

Portez des gants de travail

Portez une protection, des chaussures antidérapantes

Verrouiller / pour serrer ou sécuriser

Déverrouiller / pour desserrer

Éteignez et débranchez l'appareil avant de le ranger, de le transporter et d'effectuer toute manipulation de montage, de nettoyage, de réglage et d'entretien.

L'appareil ne doit pas etre exposé à la pluie.

Inspectez la surface à travailler et enlevez tous les objets susceptibles d'être projétés par l'objet. Si vous découvert un objet caché en cours de travail, éteignez l'objet et retirez l'objet.

Risque de projection d'objets vers l'utilisateur ou les autres personnes. Les autres personnes et les animaux doivent rester à distance de l'appareil pendant qu'il fonctionne. De manière générale, les enfants doivent toujours rester à distance de la zone de travail.

Prenez garde aux lames coupantes. Les lames continuant de tourner une fois le moteur eteint. Debranchez l'appareil du secteur avant de proceder a une operation d'entretien ou si son cordon d'alimentation est endommagé.

Veillez à ce que le cable d'alimentation reste éloigné des lames de coupe.

Les lames continuent de tourner après l'arrêt de l'appareil.
Attendez l'arrêt complet de toutes les pieces avant de toucher l'appareil.

Soyez très vigilant lorsque vous manipuez les lames!

Inspectez la surface à travailler et enlevez tous les objets susceptibles d'être projetés par l'objet. Si vous découvertz un objet caché en cours de travail, éteignez l'objet et retirez l'objet.

Niveau de puissance acoustique garantien dB

Ceci est un produit de classe de protection II. Cela signifie qu'il est équipé d'une isolation renforcée ou d'une double isolation.

Ce produit est conforme aux directives européennes applicables et a subi un test de conformité avec les directives en question.

Symbole DEEE. Les produits électriques usages ne doivent pas être jetés avec les ordures menagères. Apportez-le à un endroit où il pourrait être recyclé. Pour plus d'informations sur le recyclage, adressez-vous au magasin d'achat ou aux autorités de votre commune.

Mises en Garde

Cet apparéil n'est pas conscience pour être utilisé par des personnes aux capacités physiques, mentales, sensorielles réduites, ou manquant d'expérience et de connaissances (y compris les enfants), sauf si une personne responsable de leur sécurité leur a donné les indications nécessaires ou les surveillependant l'utilisation.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. L'entretien et le nettoyage ne doivent pas etre faits par des enfants.
Si le cordon d'alimentation est endommagé, il doit être remplace par un cordon ou un montage spécial disponible chez le fabricant ou son service après-vente.

MISES EN GARDE SPECIFIQUES AUX TONDEUSES ÉLECTRIQUES IMPORTANT

LISEZ ATTENTIVEMENT CE MANUEL AVANT D'UTILISER L'APPAREIL.

CONSERVEZ-LE POUR TOUTE RÉFERENCE ULTÉRIÉURE

Apprentissage

Lisez attentivement les instructions. Familiarisez-vous avec les commandes et l'utilisation correcte de l'appareil.
L'appareil ne doit enaucun cas etreutilisedepar un enfant ou par une personne non familiarisée avec ces instructions. Les reglementations locales definissant parfois des limites d'age pour l'utilisateur.
N'utilisez jamais l'appareil avec des personnes à proximité (notamment des enfants) ou des animaux de sympathie.
N'oubliez pas que l'utilisateur est responsable des accidents et des dommages causés à des tiers ou à leurs biens.

Preparation

Quand vous utilisez cet apparéil, portez toujours des chaussures protectrices et des pantalons longs. Ne faites pas fonctionner le produit pieds nus ou en sandales. Évitez les vêtements trop amples ou compteant des nœuds ou des ficelles.
Inspectez attentivement la surface à travailler et enlevez tous les objets susceptibles d'être projétés par l'appareil.

Montage

Avant de passer la tondeuse, effectuez toujours un contrôle visuel de la lame, du boulon de fixation de la lame et de l'assemblage de coupe afin de vous assurer qu'ils ne sont pas usés ou endommages. Afin de préserver l'équilibre de l'appareil, changez toujours les accessoires de coupe et leurs boulons en même temps. Les étiquettes illisibles ou abimées doivent être remplacées.
Avant utilise, vérifie que le cable d'alimentation et la rallonge électrique ne sont ni détiériorés, ni vieillissants. Si le cable d'alimentation devient endommagé pendant l'utilisation, débranchez-le immédiatement de l'alimentation électrique. NE TOUCHEZ PAS LE CABLE AVANT D'AVOIR COUPE L'ALIMENTATION. N'utilise pas l'outil si le cable est usé ou endommagé.

Utilisation

Utilisez l'appareil uniquement à la lumière du jour ou sous une luzière artificielle suffisante.
Évitez autant que possible d'utiliser l'appareil sur de l'herbe humide.
Sur les pentes, soyez toujours sur de vos appuis.
Utilisez l'appareil en marchant, jamais en courant.

Tondez perpendicular à la pente, jamais vers le haut ni vers le bas.
Soyez extrémement vigilant(e) quand vous changez de direction alors que vous étés sur une pente.
N'essayez pas de passer la tondeuse sur des pentes tropiraDES.
Faites extrémement attention quand vous faites demi-tour et quand vous tirez l'appareil vers vous.
Coupez le moteur et attendez l'arrêt complet des lames si vous doivent incliner la tondeuse pour traverser des zones autres que du gazon, ou pour la transporter de/vers les zones à tondre.
Ne faites jamais fonctionner la tondeuse si ses dispositifs de protection sont défectueux, ou si ses organes de sécurité ne sont pas en place, par exemple les déflecteurs/capots des bouches d'éjection et/ou le bac de ramassage.
Démarrez le moteur prudèment, de la manière indiquée dans le manuel d'utilisation, en veillant à éloigner vos pieds des accessoires de coupe.
N'inclinez pas l'appareil quand vous mettez son moteur en marche, sauf si cela est nécessaire pour que le moteur puisse se lancer. Si tel est le cas, inclinez l'appareil le moins possible, et uniquement du côte opposé à l'utilisateur.
Ne démarrez pas le moteur quand vous étés devant la bouche d'éjection.
N'approchez jamais les mains ou les pieds des parties rotatives, et ne les mettez jamais sous l'appareil. Ne vous mettez jamais devant l'ouverture d'évacuation.
Débranchez toujours l'appareil avant de le déplacer.
Éteignez l'appareil et débranchez le cable d'alimentation de la prise murale. Assurez-vous que toutes les pièces mobiles se sont complètement arrêtées,

• chaque fois que vous devez laisser le produit sans surveillance,
• avant d'enlever les blocages ou de déboucher la goulotte.
• avant de l'examiner, de le nettoyer ou d'effectuer des manipulations.
• après avoir percuté un objet étranger. Inspectez l'appareil pour vérifier qu'il n'est pas endommagé et faites procédéaux réparations nécessaires avant de le redémarrer et de le réutiliser.

Si le produit commence à vibrer de manière anormale, éteignez et débranchez la fiche de la prise. Assurez-vous que toutes les pièces mobiles sont à l'arrêt complet

• Recherche les dommages,
• remplacez ou réparez les pieces endommagées,
• Vérifiez et reisserrez toute les pièces desserrées.

ENTRETIEN ET RANGEMENT

Veillez à ce que tous les écrous, vis et boulons soient bien serrrés afin de vous assurer que l'appareil reste en bon état de marche.
Inspectez frequentlyment le sac collecteur pour vérifier qu'il n'est ni usé, ni détiérioré.
Sur les produits avec de multiples lames, gardez à l'esprit que tournier une lame peut entrainer la rotation des autres lames.
Soyez prudent(e) lors du réglage du produit afin de ne pas vous coincer les doigts entre les lames en rotation et les pièces fixes de l'appareil.
Attendez toujours que l'appareil ait refroidi avant de le ranger.
Lors de l'entretien des lames, soyez conscient(e) que, même si la source d'alimentation est eteinte, les lames peuvent toujours se déplacer.

Remplacez les pieces usées ou endommagées pour assurer la sécurité. Utilisez exclusivement des pieces de rechange et des accessoires d'origine.

Recommendations pour les produits de classe II

Il est conseillé d'alimenter cet outil par l'intermédiaire d'un disjoncteur différentiel dont le courant résiduel (DDR) ne dépasse pas 30mA .

Réduction du Bruit et des vibrations

Afin de réduire l'impact négatif des vibrations et du bruit, limitez la durée des séances de travail, travailliez en mode de bruit et de vibrations réduits, et portez des équipements de protection individuelle. Afin de minimiser l'exposition aux vibrations et au bruit, tenez compte des points suivants:

Utilisez seulement le produit d'une manière conforme à son design et aux instructions.
Faites en sorte que le produit reste en bon et correctement entretenu.
Utilisez les accessoires de coupe ajustats pour le produit, et faites en sorte qu'ils restent en bon etat.
Gardez toujours une bonne prise sur les poignées / surfaces de préhension.
Cet apparéil doit être correctement entretenu de la manière décrite dans le mode d'emploi. Faites en sorte qu'il soit suffisammentGRAISSÉ(le cas échéant).
Si vous doivent travailler avec un apparéil à fortes vibrations, étalez le travail sur une période plus longue.

Urgences

À l'aide duprésent manuel d'instructions, familiarisez-vous avec l'utilisation de cet apparéil. Assimilez bien les mises en garde et suivez-les à la dette. Cela permettra de réduire les risques d'accidents.

Restez vigilant(e) à tout instant lorsque vous utilisez cet apparéil. Vous serez ainsi en mesure d'anticiper les risques et de les géné. Une réaction rapide permet de réduire les risques de dommages corporels et matériels.
En cas de dysfonctionnement, éteignez et débranchez l'appareil. Faites regarder l'appareil par un spécialiste qualifié et, le cas échéant, faites-le réparer avant de le réutiliser.

Risques Résiduels

Mème si vous utilisez cet apparéil en respectant les normes de sécurité, certains risques de dommages corporels et matériels subsistant. Du fait du mode de construction et de fonctionnement de l'outil, vous pouvez notamment être exposé aux risques suivants:

Les fortes vibrations peuvent être nuisibles à la santé si l'outil est utilisé pendant une durée trop longue, ou si l'outil n'est pas utilisé et entretenu conformément aux instructions.
Dommages aux biens et aux personnes causés par des accessoires cassés ou par l'impact soudain de l'ordinateil avec des objets cachés en cours d'utilisation.
Dommages aux biens et blessures sur les personnes résultat de la projection d'objets.

ATTENTION: Cet apparéil génére un champ électromagnétique pendant qu'il fonctionne! Dans certaines circonstances, ce champ magnétique peut interférer avec les implants médicaux actifs ou passifs! Afin de réduire les risques de blessures graves voire mortelles, les personnes portant des implants Médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser ce produit!

Déballage

Sortez les pièces de l'emballage et posez-les sur une surface plane et stable.
Enlevez tous les matériaux d'emballage ainsi que les accessoires de livraison, le cas échéant.
Vérifiez que le produit est complat et en bon état. Si l'une des pieces est manquante ou endommagée, n'utilise pas l'appareil et contactez le magasin d'achat. L'utilisation d'un produit incomplet ou endommagé peut représentier un danger à la fois pour les biens et pour les personnes.
Vérifiez que vous disposez de tous les accessoires nécessaires au fonctionnement et à l'utilisation de l'ordinateil. Les accessoires incluent notamment les équipements de protection personnelle.

Vous aurez besoin

(articles non fournis)

Une clé appropriée 13 mm

Équipement de protection

individualle approprié

Rallongepour l'extérieur

(Articles fournis)

bac de ramassage [13]

Montage

ATTENTION: L'appareil doit être entièrement monté avant d'être mis en marche! N'utilisez jamais un apparéil monté seulement en partie ou compteant des pieces endommagées!

Suivez les instructions étape par étape et utilisez les illustrations fournies comme guide visuel pour monter l'appareil plus facilement.

Ne branche pas l'appareil avant de l'avoir entiement monté.

1. bac de ramassage

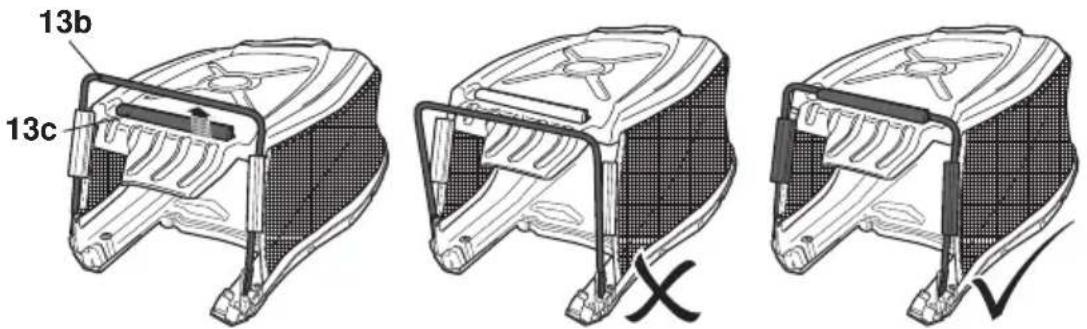

   Tirez le manchon vers le haut [13c] et verrouillez-le sur le chassin [13b] (Fig.1). Assurez-vous que les manchons de serrage sur le cote sont correctement fixés sur le chassin.

Fig.1

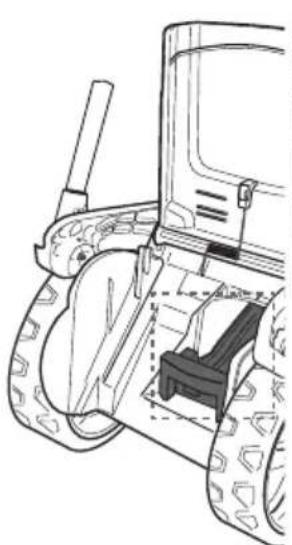

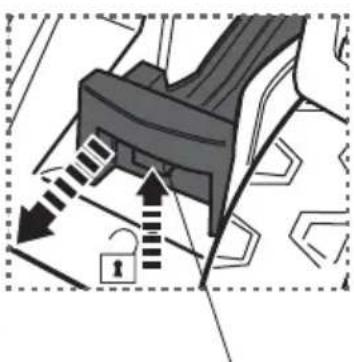

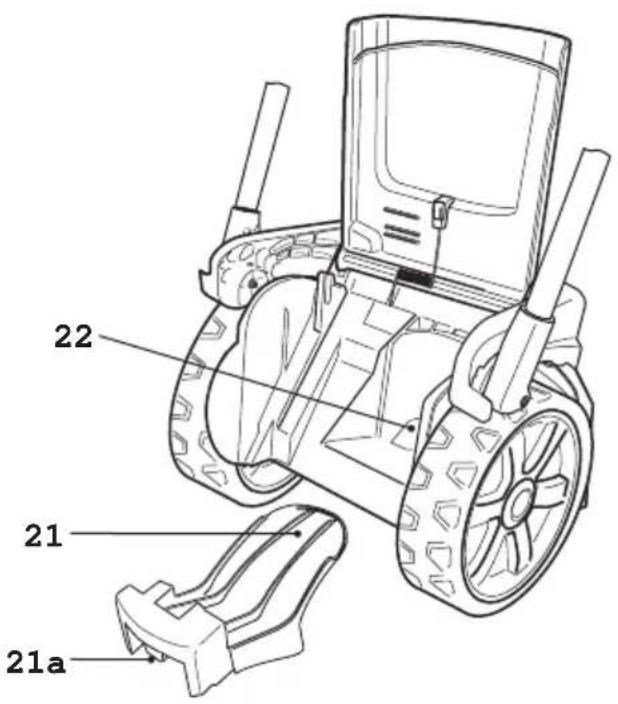

REMARQUE: vérifie si le broyeur [21] est déjà inséré dans la goulotte déjection [22]. Retirez l'insert de broyeur [21] avant de fixer le bac de ramassage [13] si nécessaire.

Ouvrez le déflecteur [8] et maintenez-le en position.

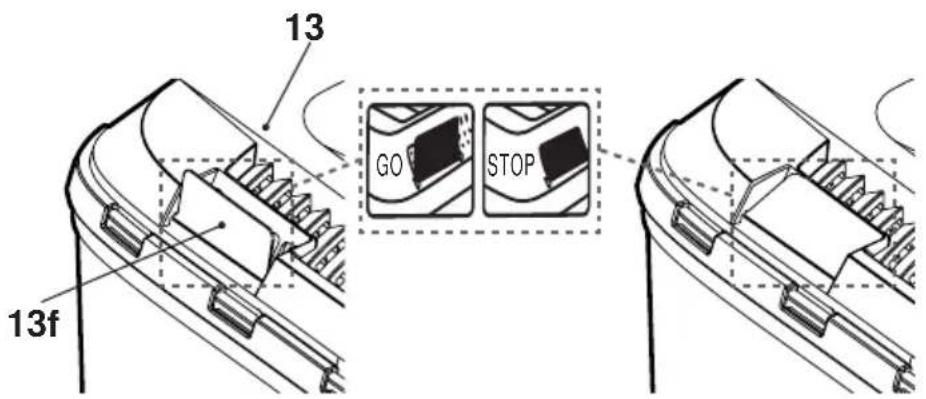

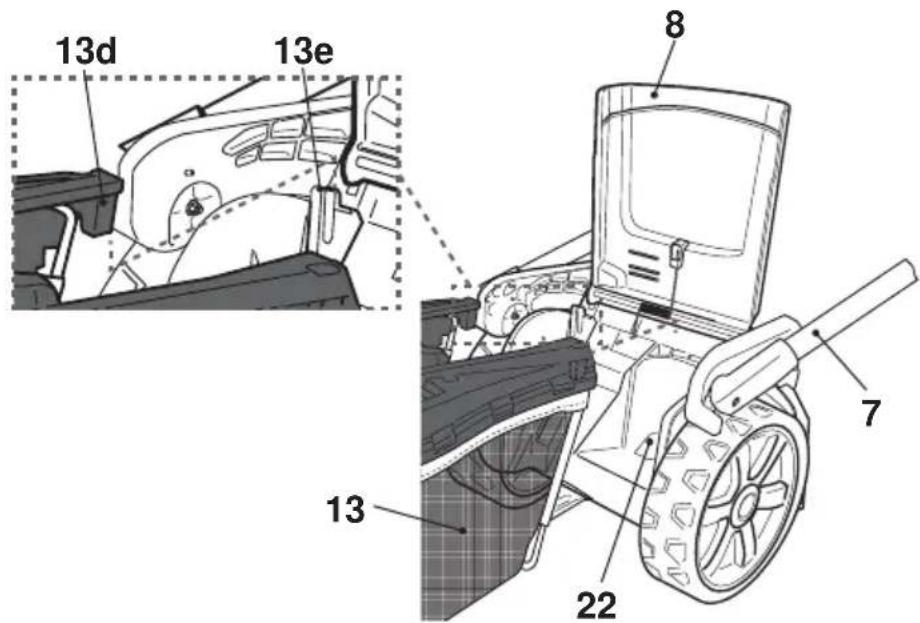

Alignez les supports [13e] avec les crochets [13d] pour accrocher le bac de ramassage [13] sur la tondeuse (Fig. 2).

Fig.2

Guidon

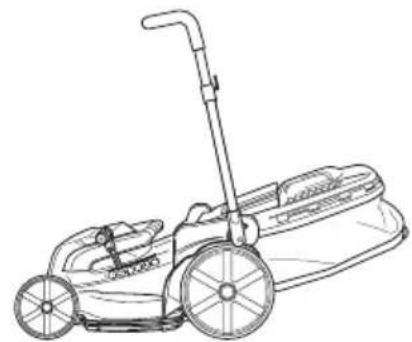

Position de travail

La position de travail est destinée à l'utilisation du produit. Branchez uniquement le produit à l'alimentation et faites le fonctionner dans cette position.

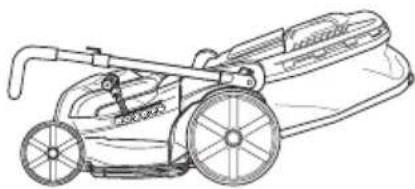

Position de stationnement

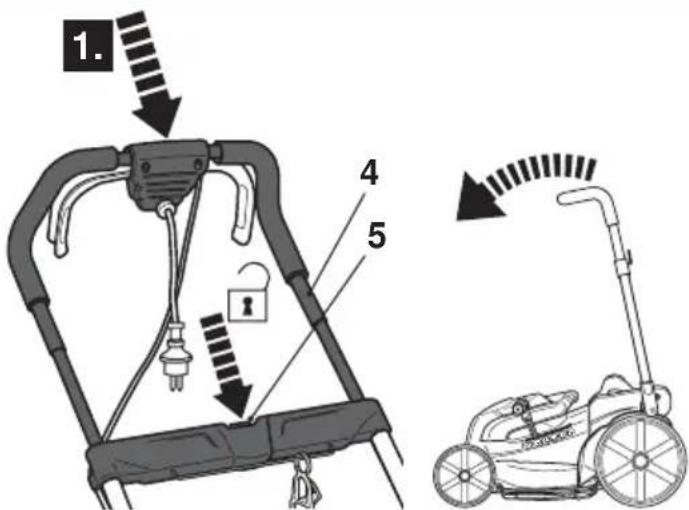

La position de stationnement est une position intermédiaire, qui est utilisée pour vider le bac à herbe.

Débranche l'appareil avant de passer à cette position.

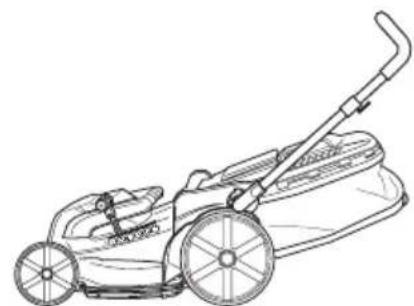

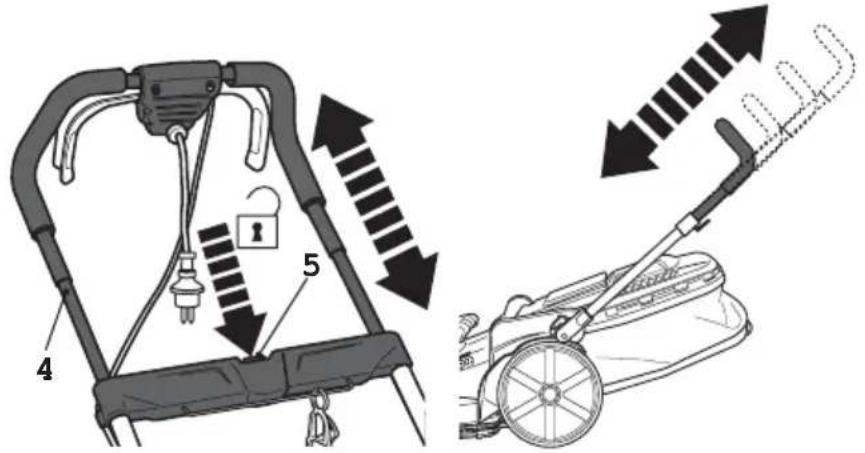

Position de rangement

La position de rangement sert à stocker le produit d'une manière compacte lorsqu'il n'est pas en service. Débranchez l'appareil avant de passer à cette position.

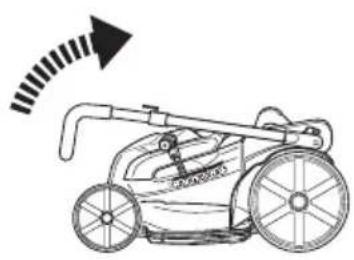

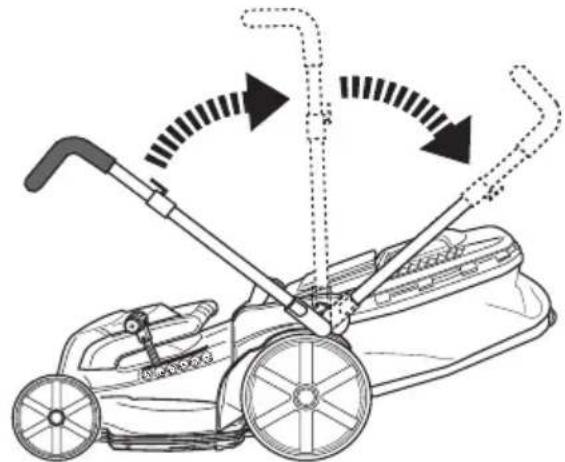

Lorsque le produit est livré le guidon [7] est dans sa position de rangement.
Faites pivoter le guidon [7] et déplacez-le en position de travail (Fig.3).

Fig.3

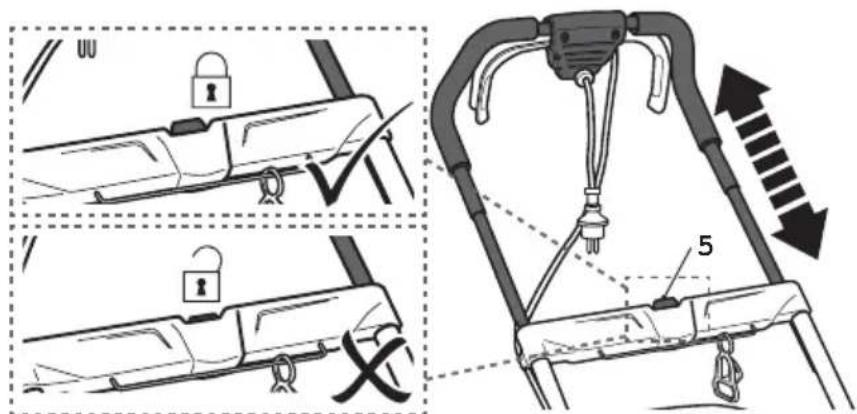

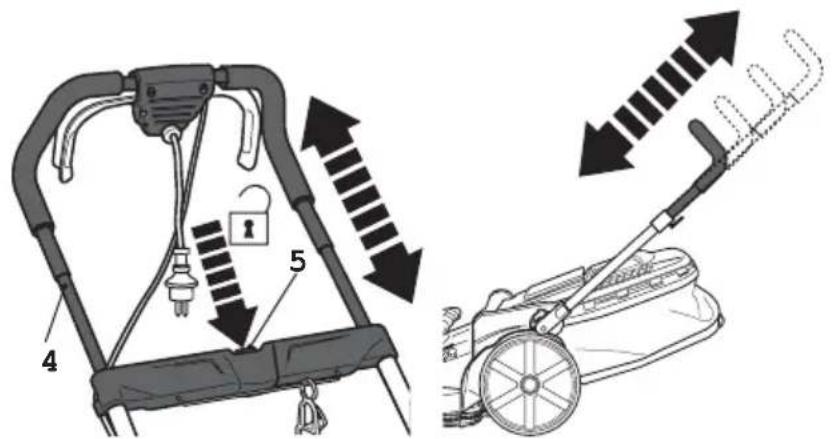

Appuyez sur le bouton de déverrouillage [5] et maintenez-le en position pendant le réglage de la hauteur de la poignée supérieure [4] en tirant ou poussant (Fig.4).

Fig.4

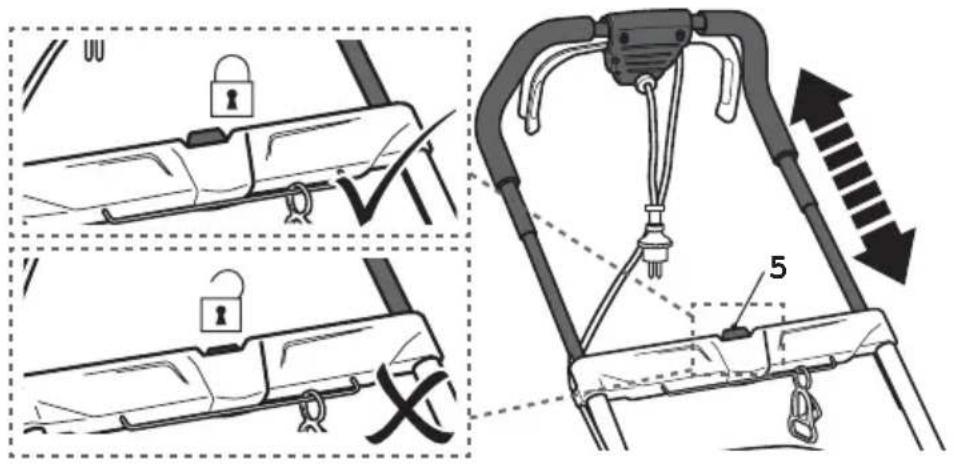

Relâchéz le bouton de déverrouillage [5] et assurez-vous qu'il se verrouille en place (Fig.5).

Fig.5

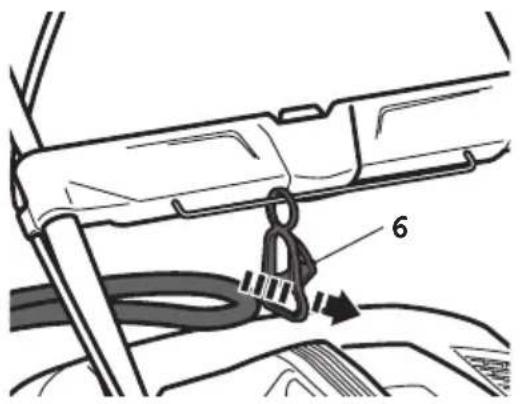

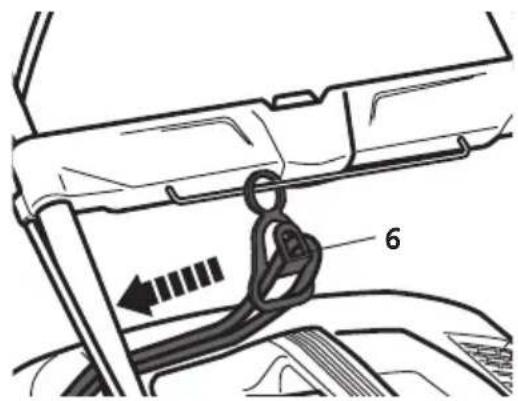

Assurez-vous que le cordon d'alimentation [16] est correctement fixé avec les clips de cordon [14] au cordon.

Connexion à l'alimentation

ATTENTION: Pour votre sécurité, le guidon doit être en position de travail avant de brancher la fiche à la prise de courant! Pour votre sécurité, la rallonge doit être adaptée à une utilisation en extérieur avec des prises protégées contre les éclaboussures d'eau!

Assurez-vous que la taille et le calibre de la rallonge sont suffisants pour votre apparéil (≥1,5mm²)!

Utilisez toujours une alimentation en courant résiduel (RCD) protégée.

Doublez la rallonge arrête, à environ 40 cm de l'extrémité. Passez la boucle à travers la décharge de traction du cable [6] et accrochez la boucle sur le crochet. Tirez doucement sur le cordon pour vous assurer qu'il est bien fixé (Fig.6, 7).

Fig.6

Fig.7

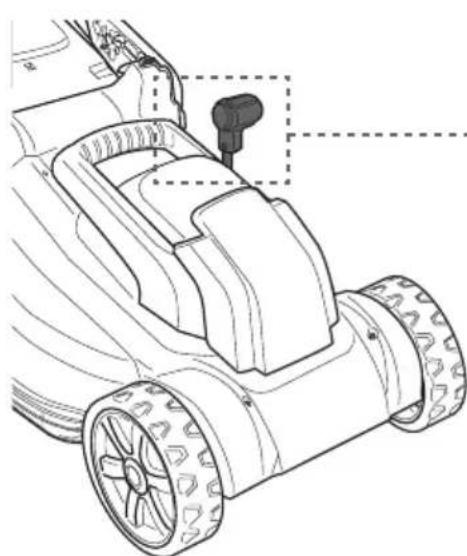

Branchez la fiche [16] à la prise de la rallonde (Fig.8, 9).

Fig.8

Fig.9

Branchez la fiche de la rallonge à une prise de courant adaptée.
Notre produit est maintainant prét à être utilisé.

ATTENTION: Vérifiez la tension! La tension doit être conforme aux informations sur la plaque signalétique!

ET dans le détail…

Fonctions de l'ordinateil 21-26

Utilisation 27-29

Entretien et maintenance 30-34

Dépannage 35

Mise au rebut et recyclage 36

Garantie 37

Déclaration de Conformité CE 38

Domaine d'utilisation

Cette tondeuse électrique MLM1600SHFB est d'une puissance nominale de 1600 Watts.
Cet apparéil est conçu pour tondre la pelouse dans les jardins privés seulement. Il ne doit pas être utilisé pour tondre de la pelouse anormalement haute, sèche ou mouillée (ex: pâturages), ni pour déchiqueter des feuilles.
Pour des raisons de sécurité, il est indispensable de dire l'intégrality du mode d'emploi avant d'utiliser l'appareil, et de tous les indications.
Cet apparéil est donc pour une utilisation domestique seulement. Il n'est pas donc pour une utilisation commerciale. Ne l'utilisez pas pour d'autres travaux que ceux décrits dans les instructions.

Réglage de la hauteur coupe

Réglez la hauteur de coupe en fonction de votre pelouse. La hauteur de coupe ajuste dépend du type d'herbe et de sa hauteur. Si la pelouse est haute, commencez avec la hauteur de coupe maximale puis faites un deuxième passage à une hauteur plus BASSE

Poussez le levier de réglage de la hauteur [10] vers le produit (étape 1) et déplacez-le à la hauteur de coupe souhaitée (Fig.10, étape 2).
Relâchéz le levier [10] (Fig. 10, étape 3) et assurez-vous qu'il severrouille correctement en place.

Fig.10

REMARQUE : il existe 6 niveaux de coupe disponibles. Les hauteurs de réglage sont 25mm / 35mm / 45mm / 55 mm / 65 mm / 75 mm.

Réglage du guidon

Réglage de la hauteur

Faites pivoter la poignée supérieure [4] en position de travail

(Fig.11).

Fig.11

Assurez-vous que le cordon d'alimentation [16] n'est pas coincide, puis appuyez sur le bouton de déverrouillage [5].
Appuyez sur le bouton de déverrouillage [5] et poussez ou tirez la poignée supérieure [4] à la hauteur souhaitée (Fig.12). Au cours de ce réglage de la hauteur, maintenez la touche enfonnée.

Fig.12

REMARQUE: Assurez-vous que le bouton de déverrouillage [5] s'enclenché en place après le réglage. N'utilise pas le produit dans toute autre position intermédiaire (Fig.13).

Fig.13

Positions du guidon

De la position de travail en position de stationnement et/ou position de rangement

Assurez-vous que le cordon d'alimentation [16] n'est pas coincide, puis appuyez sur le bouton de déverrouillage [5] (Fig.11).
Poussez la poignée supérieure [4] (Fig.13, étape 1) jusqu'à ce que vous sentiez une petite résistance. Cette action déverrouille la rotation du guidon (Fig.13, étape 2).
Tournez le guidon en position de stationnement (Fig.17)
Repétez les étapes 1 et 2 pour faire pivoter le guidon en position de rangement (Fig.16).

REMARQUE: la poignée supérieure pourrait ne pas être pas facile à enforcer quand elle est en position de stationnement. Pour la pousser facilement, appuyez sur le bouton de déverrouillage [5], faites pivoter la poignée en position verticale, puis poussez la poignée supérieure.

Fig.14

De la position de rangement à la position parking ou / et position de travail

Tournez le guidon [4] en position parking ou travail.
Assurez-vous que le cordon d'alimentation [16] n'est pas écrasé et appuyez sur le bouton de déverrouillage [5].

Fig.15

Fig.16 Position de rangement

Fig.17 Position de stationnement

Fig.18 Position de travail

Bac de ramassage

Attachez toujours le bac de ramassage [13] lorsque vous utilisez l'appareil pour la collecte de l'herbe. Portez toujours le bac de ramassage par sa poignée.

Indicateur

Le bac de ramassage [13] est équipé d'un rabat [13f] qui indique le volume de replissage pendant le fonctionnement.

Lorsque le rabat [13f] est ouvert (pendant le fonctionnement), le bac de ramassage [13] possède un volume efficace pour collector l'herbe (Fig.19).
Lorsque le rabat [13f] est fermé (pendant le fonctionnement), le bac de ramassage [13] est plein et doit être vidé (Fig.20).

Fig.19 Position ouverte
Fig.20 Position fermée

Vidage

Videz fréquement le bac de ramassage [13].N'attendez pas qu'il soit complètement plein.

REMARQUE : L'appareil fonctionne moins bien si le bac est trop rempli.

Mettez la poignée supérieure [4] en position de stationnement.
Soulevez la garde de déflecteur [8] et maintenez-la en place.
Soulevez le bac de ramassage [13] hors des supports [13e].
Enlevez l'herbe coupée de la goulotte d'évacuation [22] dans le bac de ramassage [13]. Utilisez un outil approprié comme une Brosse.

ATTENTION! N'enlevez jamais les copeaux, résidus et poussières situés pres de la goulotte d'évacuation avec vos mains.

Videz l'herbe coupée sur un tas de compost.
Remontez le bac de ramassage [13] aux supports [13e].

ATTENTION! N'essayez pas d'utiliser l'appareil sans le bac de ramassage! Risque de projection d'objects!

Lorsque vous utilisez le produit sans le bac de ramassage, inserez le broyage [21].

Coupez le moteur et attendez l'arrêt complet de la lame avant de démonter le bac de ramassage!

Insert de broyage

Pour le travail de broyage utilisez l'insert de broyage [21].

> Mettez la poignee supérieure dans la position de stationnement.

Ouvrez le déflecteur [8] et maintenez-le en position.
Enlevez le bac de ramassage [13] si nécessaire.
Insérez l'insert de broyage [21] dans la goulotte d'éjection arrrière [22] (Fig.21). Assurez-vous que le bouton de déverrouillage [21a] s'enclenché en place.
Appuyez sur le bouton de déverrouillage [21a] pour relâcher et retarder l'insert de broyage [21] (Fig. 22).

21a
Fig.21 Fig.22

Fonctionnement general

Avant chaque utilisation, examinez le cable, la prise mâle et les accessoires afin de vous assurer qu'ils sont en bon état. N'utilisez pas l'appareil s'il est usé ou endommagé.
Reverifiez le montage des accessoires ou des outils, le cas échéant.
Poussez le produit vers l'avant en le tenant par sa poignée. Gardez la poignée sèche pour assurer un maintainier ferme.
Les ouvertures d'aération doivent rester propres et dégagées en permanence. Le cas échéant, nettoyez-les avec une Brosse à poils mous. Si elles sont obstruées, l'appareil risque de surchauffer et d'être endommaged.
Éteignez immédiatement l'appareil si vous étés distrait par quelqu'un ou si une personne s'approche de la zone de travail. Laissez toujours le produit s'arrêté complètement avant d'écarter les personnes.
Ne vous surmenez pas. Faites des pauses régulières, cela vous permettra d'être plus concentré dans votre travail et de很好地 garder le contrôle de l'appareil.

ATTENTION! Dans certains pays, des réglementations définissent les horaires et les jours spéciaux pendant lesquels ce type d'appareil peut être utilisé, ainsi que les restrictions d'utilisation en vigueur. Renseignez-vous auprès des autorités de votre commune et respectez les réglementations; vous éviterez ainsi de commetter des infractions administratives et d'entrer en conflit avec vos voisins.

Marché / arrêt

REMARQUE: le produit ne peut être démarré qu'en appuyant sur le bouton de verrouillage [2] puis en serrant le levier de démarrage [3]. Une opération inverse ne peut pas démarrer le produit.

REMARQUE: le dispositif de coupe [19] continue à tourner pendant une courte période après que l'appareil ait eté eteint.

Assurez-vous que le levier de démarrage [3] est libre.

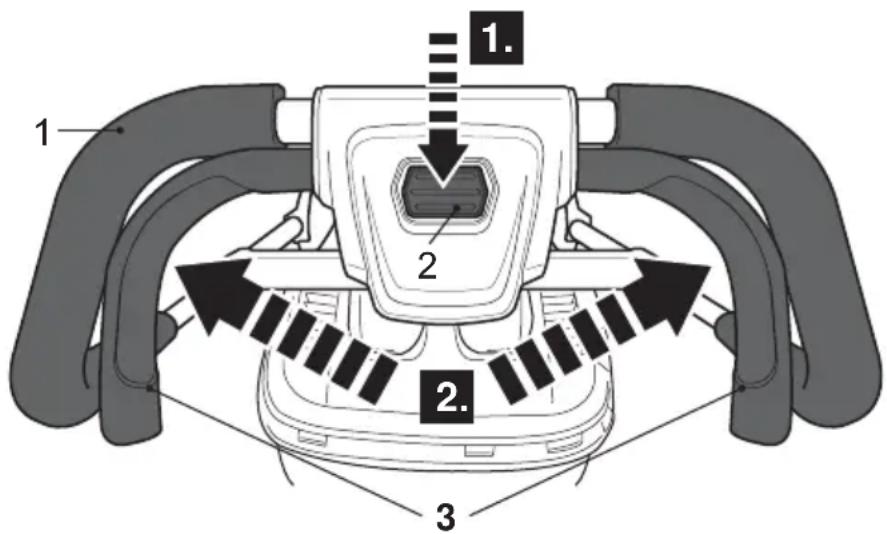

Appuyez sur le bouton de verrouillage [2] et maintenez-le en position (Fig.23, étape 1).
Pressez le levier de démarrage [3] vers la poignée [1] pour allumer l'appareil (Fig.23, étape 2). Maintenez le levier de démarrage [3] en position pendant le fonctionnement.
Relâchéz le bouton de verrouillage [2] une fois que l'appareil est en cours de fonctionnement.
Relâchez le levier de démarrage [3] pour éteindre l'appareil.

Fig.23

Tonte

Assurez-vous que la pelouse est exemple de pierres, bâtons, fil ou autres objets qui pouraient endommager l'objet.
Évitez de passer l'appareil sur de l'herbe mouillée : celle-ci a tendance à coller à la coque et gène l'évacuation des résidus; en outre, vous serez davantage susceptible de glisser et de tomber.
Pour maintainir votre pelouse en bon état, ne coupez jamais plus du tiers de la hauteur de l'herbe. En automne, les pelouses ne doivent être coupées que si elles croissant.
Passez l'appareil en le poussant lentement vers l'avant.
Les lignes doivent se recouper légèrement. La méthode la plus efficace consiste à suivre des lignes parallètes dont chacune recoupe légèrement la précédente. Cela permet d'assurer que le travail est homogène et qu'aucune partie de la pelouse n'est oublée. (Fig.24).
Contournez les parterres de fleurs. Si un parterre de fleur se trouve au milieu de la pelouse, faites un ou deux tours autour du parterre.
Faites particulièrement attention quand vous changez de direction.
Videz régulierement le bac de ramassage

Fig.24

ATTENTION! Arrêtez le moteur, si le produit frappe un objet étranger! Eteignez l'appareil, débranchez

l'alimentation électrique et laissez refroidir. Inspectez l'appareil soigneusement pour voir les dégats! Réparez les dommages avant de redémarrer!

Une forte vibration en cours d'utilisation est un signe que l'appareil est endommagé. Arrêtez le moteur.

L'appareil doit être immédiatement examiné et réparé!

Après usage

Éteignez le produit, débranchez le cable d'alimentation de la prise murale et laissez le moteur refroidir.
Examinez l'appareil, nettoyez-le puis rangez-le de la maniere décrite ci-dessous.

Les règles d'or de l'entretien

ATTENTION! Éteignez l'appareil, débranchez-le et laissez-le refroidir avant de l'examiner et d'effectuer toute manipulation de nettoyage ou d'entretien.

Gardez le produit propre. Enlevez les débris après chaque utilisation et avant de le ranger.
Un nettoyage régulier et approfondi permet d'assurer la sécurité d'utilisation de l'appareil et contribue à prolonger sa durée de vie.
Avant chaque utilisation, examinez l'appareil afin de vous assurer qu'il n'est pas used ou endommagé. Ne l'utilisez pas si des pieces sont cassées ou endommagées.

ATTENTION! Effectuez uniquement les travaux de réparations et d'entretien conformément à ces instructions! Tous les autres travaux doivent être effectuels par un spécialiste qualifié!

Nettoyage général

Nettoyez l'appareil avec un chiffon mouillé. Pour les endroits difficiles à atteindre, utilisez une Brosse.
Nettoyez en particulier les ouvertures de ventilation [17] après chaque utilisation avec un chiffon et une Brosse.
Enlevez les poussières tenaces avec de l'air compré (max. 3 bars).

REMARQUE: N'utilisez pas de substances chimiques, alcalines ou abrasives, ni de détergents ou de désinfectants caustiques; ceux-ci sont de nature à endomager les surfaces de l'appareil.

Repérez les évventuelles traces de dommages ou d'usure. Le cas échéant, corrigez les définuts de la manière décrite dans le mode d'emploi ou apportez l'appareil dans un centre de réparation/agréé avant de le réutiliser

Pièces détachées / Pièces de rechange

Les pièces suivantes de ce produit peuvent être remplacées par le consommateur. Pièces détachées sont disponibles chez un concessionnaire/agréé ou par l'intermédiaire de notre service à la clientèle.

Description	Modèle n°. ou spécification
Lame	GM01BX.00.11

Lame et partie inférieure

ATTENTION! Portez toujours des gants de travail lorsqu'you travailliez sur l'accessoire de coupe ou a proximé de celui-ci! Pour enlever les débris (ex : un bâtton), utilisez un accessoire ajustat, jamais vos mains!

Les pieces de rechange doivent impérativement êtreidentiques aux pieces d'origine. L'accessoire de coupedoit estre remplace par une piece dont le numero deréfERENCE et d'identification est GM01BX.00.11.

N'utilisez enaucun cas un autre type de lame! Le changement de lame doit etre effectue par un spécialiste qualifie. Il est deconseilledessayer de réparer ou d'affuter la lame, sauf si la manipulation est effectuee par un centre de réparation ou par un professionnel de qualification équivalente.

Gardez le fond du chassin et l'accessoire de coupe [19] propres et sans débris. Enlevez les débris de la goulotte d'évacuation [22].
Vérifiez régulièrement que les écrous et les boulons sont correctement serrés avant de commencer à utiliser l'appareil. ÀpRES une utilisation prolongée, notamment sur des sols sableux, les lames [19] s'usent et se déformment légèrement. L'efficacité de coupe de l'appareil peut en être affectée; la lame [19] doit alors être changée
Afin que l'appareil fonctionne au mieux de ses capacités, la lame [19] doit rester bien aiguisée en permanence. Si elle est usée ou endommagée, remplacez-la par une lame du même type ou faites-la affüter par un spécialiste qualifié.

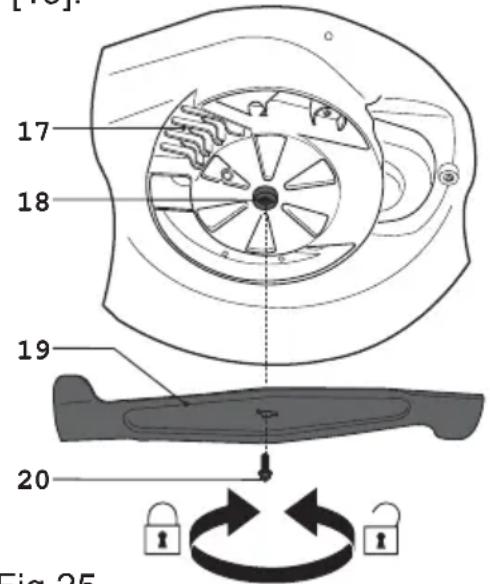

Desserrez le boulon [20] dans le sens inverse des aiguilles d'une montre à l'aide d'une clé de 13 mm et retirez-le ainsi que le dispositif de coupe [19] (Fig. 25).

Remplacez [19] par une lame neue du même type.
Rattachez le dispositif de coupe [19] sur l'axe [18], faites attention à l'alignement correct. Serrez le boulon [20] dans le sens des aiguilles d'une montre avec 55 Nm mini, 60 Nm maximum pour garantir un fonctionnement sur de votre apparéil.
Remplacez leprésent dispositif de coupe [19] après 50 heures de tonte ou 2 ans selon la première éventualité qu'elle que soit la condition. Si le dispositif de coupe est fissure ou endommagé, remplacez-le immédiatement par une neuf.
Lubrifiéz le dispositif de coupe [19] après chaque utilisation afin de prolonger la durée de vie du produit et le dispositif de coupe [19]. Appliquéz de l'huile à machine légère le long du bord de l'outil de coupe [19].

Fig.25

Bac de ramassage

Examinez le bac de ramassage [13] avant chaque utilisation. Ne l'utilisez pas s'il est endommagé de quelques manière que ce soit.
Nettoyez le bac de ramassage [13] après chaque utilisation avec de l'eau et du savon doux..
Faites-le sécher complètement avant de le ranger, afin d'éviter la formation de moisissure.

Cordon d'alimentation

Si le cordon d'alimentation de ce produit est endommagé, il doit être remplace par un cordon spécifique préparé disponible par le biais de l'organisation du service.

Réparation

Cet apparéil ne contient aucune piece pouvant être réparée par le consommateur. Contactez un centre de service/agréé ou un technicien qualifié pour le faire vérifier et réparer.

Rangement

Nettoyez le produit comme décrit ci-dessus.
Rangez l'appareil et ses accessoires dans un endroit sec et à l'abri du gel.
L'appareil doit toujours être rangé dans un endroit hors de portée des enfants. Dans l'idéal, la température de la piece dans laquelle l'appareil est rangé doit être comprise entre 10 et 30^ .
Nous vous recommendons de ranger l'appareil dans son emballage d'origine ou de le recouvrir avec un tissu ou une bache afin de le protégger contre la poussière.

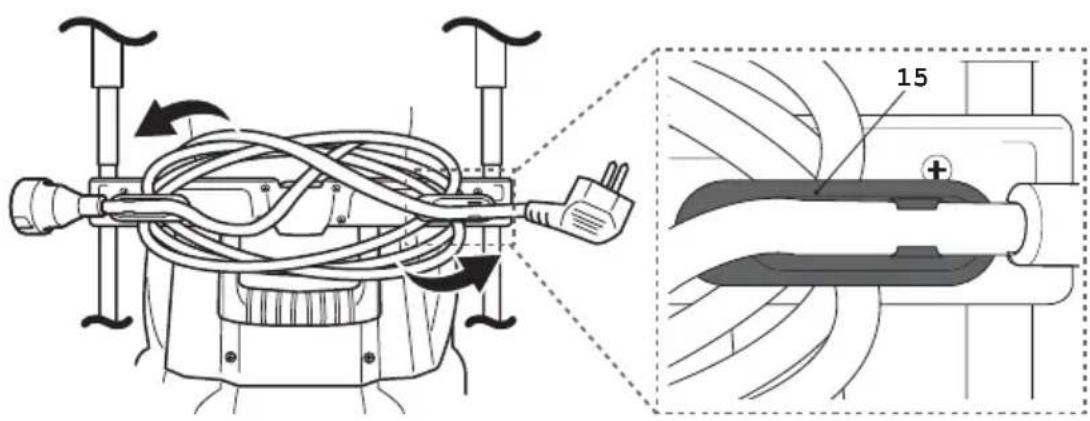

Faites pivoter les supports [15] à la position horizontale pour enrouler la rallonge électrique autour d'eux (Fig.26).
Attachez les extrémités de la rallonge dans les supports [15] (Fig.27).
Faites pivoter les supports [15] de 180 degrés pour dérouler la rallonge.
Pliez la poignée supérieure [4] et fixez-la en position de rangement tel que décrit ci-dessus.

Fig.26 Fig.27

Transport

Mettez l'appareil hors tension et débranchez
Ajustez la hauteur de coupe dans la position la plus haute comme décrit ci-dessus.
Montez les protections de transport, le cas échéant
Portez toujours l'appareil en le tenant par sa poignée [1]. Pour soulever le produit, utilisez toujours la poignée de transport [9].
Protégéz l'appareil contre les risques de chocs ou de fortes vibrations auxquels il pourrait être soumis lors d'un déplacement en vehicule.
Immobilisez l'appareil afin qu'il ne risque pas de glisser ou de tomber

Dépannage

Les dysfonctionnements supposés sont souvent liés à des causes que l'utilisateur peut éliminer par lui-même. Il est donc recommandé de consulter cette section en cas de besoin. Dans la plupart des cas, le problème peut être résolu rapidement.

ATTENTION! N'essayez pas d'effectuer d'autres manipulations que celles décrites dans ces instructions!

Si vous n'arrivez pas à résoudre le problème par vous-même, toutes les autres manipulations de contrôle, d'entretien et de réparation devront être effectuées par un centre de réparation/agréé ou par un spécialiste de qualification équivalente.

Problème	Cause possible	Solution
1. L'appareil ne démarre pas	1.1 Il n'est pas branché à l'alimentation	1.1 Connectez le cable à une source d'alimentation.
	1.2 Le cable ou la prise mâle [16] sont défectueux	1.2 Consultez un électricien qualifié
	1.3 Autre dysfonctionnement électrique de l'appareil	1.3 Consultez un électricien qualifié
	1.4 Vous n'avez pas,enforcé le bouton de verrouillage [2]	1.4 Appuyez sur le bouton de déverrouillage [2] tout d'abord, puis sur le levier de démarrage
2. L'appareil ne fonctionne pas à pleine puissance	2.1 La rallonge n'est pasadaptée pour fairefonctionner ce produit	2.1 Utilisez un cable d'extension approprié.
	2.2 La source d'alimentation (par exemple, le générateur) a une tension trop faible	2.2 Connectez le cable à une autre source d'alimentation.
	2.3 Les ouvertures de ventilation [17] sontbloquées	2.3 Nettoyez les ouvertures de ventilation [17].
3. Le résultat n'est pas satisfaisant	3.1 Le dispositif de coupe [19] est usé.	3.1 Remplacez la lame par une lame neuve
	3.2 Les matériaux à couper sont trop volumineux	3.2 Coupez uniquement des matériaux correspondant à la capacité de l'appareil
	3.3 La hauteur de coupe est incorrecte	3.3 Ajustez la hauteur de coupe avec le levier [10]

Mise au rebut et recyclage

Le produit est livre dans un emballage qui le protège des dommages durant le transport. Gardez l'emballage jusqu'à ce que vous soyez sur que toutes les pieces ont eté livrées et que le produit fonctionne correctement. Recyclez l'emballage par la suite.

Les ancients produits sont potentiellement recyclables sous la directive WEEE et n'appartiennent pas, donc, à la catégorie de vos ordures menagères. Vous étés prié de nous aider, nous et notre contribution à l'économie des ressources et à la protection de l'environnement, en remettant cet apparéil à un centre de collecte équipé (s'il en existe à votre disposition).

Garantie

Le constructeur garantit sa machine pendant 24 mois à compter de la d'achat. Les machine destinées à la location ne sont pas couvertes par la presente garantie.

Le constructeur assure le remplacement de toutes les pieces reconnues défectueuses par un défaut ou un vice de fabrication.

Enaucuncaslagarantienepeutdonnerlieuàunremboursementdu matérielouàdesdommagesetintérêtsdirectsouindirects.

Celle garantie ne couvre pas :

• une utilisation anormale
• un manque d'entretien
• une utilisation à des fins professionnelles
• le montage, le réglage et la mise en route de l'appareil
• tout dégât ou perte survenue pendant un transport ou déplacement
• les frais de port et d'emballage du matériel. Dans tous les cas, ceux qui restent à la charge du client. Tout envoi chez un réparateur en port dû sera refusé.
• les pieces dites d'usure(Piles/accus/batteries, courroies, lames, supports de lame, cables, roues, deflecteurs, ampoules sacs, filtres, télécommandes, etc.)

Il est entendu que la garantie sera automatiquement annulée en de modifications apportées à la machine sans l'autorisation du constructeur ou bien en cas de montage de pieces n' étant pas d'origine.

Le constructeur décline toute responsabilité en cas de responsabilité civile déçouant d'un employe abusif ou non conforme aux normes d'emploi et d'entretien de la machine.

L'assistance sous garantie ne sera acceptée que si la demande est adressée ou service après vente agréé accompagnée de la carte de garantie duement complétée et du ticket de caisse. Aussitôt après l'achat nous coucs conseillons de vérifier l'état intact du produit et de dire attentivement la notice avant son utilisation. Pour toute demande de pieces de rechange on devra spécifique le modele exact de la machine, l'année de fabrication et le numéro de série de l'appareil.

REMARQUE: utiliser exclusivement des pieces de rechange d'origine.

Déclaration de Conformité CE

Nous, Castorama France BP 101-59175 Templemars

Déclarons que la machine désignée ci-dessous: Tondeuse à gazon électrique MLM1600SHFB 1600W Ref: 598064 N° de série: compris entre 000001 et 999999

Satisfait aux exigences de sécurité essentielles des directives suivantes:

Directive machines 2006/42/CE Directive basse tension 2006/95/CE Normes harmonisées:

Directive CEM 2004/108/CE Normes harmonisées:

EN55014-1/A2:2011
EN55014-2/A2:2008
EN61000-3-2/A2:2009
EN61000-3-3:2008

La directive sur les émissions sonores 2000/14/CE et 2005/88/CE

• Niveau de puissance acoustique mesuré : 93,3 dB (A)
• Niveau garanti de puissance sonore : 96 dB (A)
• L'évaluation de la conformité suivie était conforme à l'annexe VI de la directive
• Organisme notification : TÜV-SÜD Industrie Service GmbH
• Numéro d'identification de l'organisme Noticesé : 0036

Signataires et responsable de la documentation technique autorisé:

Dominique Dole
Directeur Qualité et Expertise

Date:30/09/2013

Castorama France, BP 101 - 59175 Templemars

www.castorama.fr

Castorama France

BP 101 - 59175 Templemars

www.castorama.fr

N°Azur 0810 104 104
