Caractéristiques techniques	Motorisation thermique, puissance 140 cm³, largeur de coupe 40 cm
Type de démarrage	Démarrage manuel
Hauteur de coupe	Réglable sur 6 positions de 25 à 75 mm
Capacité du bac de ramassage	50 litres
Poids	Environ 30 kg
Utilisation	Idéale pour les jardins de taille moyenne à grande
Maintenance	Vérifier régulièrement l'huile moteur, nettoyer le bac de ramassage après chaque utilisation
Sécurité	Utiliser des gants et des lunettes de protection, ne pas utiliser sous la pluie
Informations générales	Garantie de 2 ans, pièces de rechange disponibles

FOIRE AUX QUESTIONS - MLMP140H MAC ALLISTER

Comment démarrer la tondeuse à gazon MacAllister MLMP140H ?

Assurez-vous que le réservoir est rempli de carburant, que la bougie d'allumage est en bon état et que le levier de sécurité est en position 'ON'. Tirez ensuite sur la corde de démarrage jusqu'à ce que le moteur démarre.

Que faire si la tondeuse ne démarre pas ?

Vérifiez le niveau de carburant, assurez-vous que la bougie d'allumage est propre et correctement installée, et inspectez le câble d'allumage pour tout dommage. Si tout semble correct, essayez de redémarrer plusieurs fois.

Comment régler la hauteur de coupe de la tondeuse ?

Utilisez le levier de réglage de la hauteur de coupe, situé près des roues. Soulevez ou abaissez le levier pour choisir la hauteur souhaitée, qui peut être ajustée entre 20 mm et 70 mm.

Comment entretenir la lame de la tondeuse ?

Pour maintenir la lame en bon état, nettoyez-la après chaque utilisation et affûtez-la régulièrement. Vous pouvez également la remplacer si elle est trop usée ou endommagée.

Que faire si la tondeuse tire à droite ou à gauche ?

Vérifiez la pression des pneus et assurez-vous qu'ils sont gonflés à la même pression. Une lame déséquilibrée ou usée peut également causer un déséquilibre, alors vérifiez et affûtez la lame si nécessaire.

Comment stocker la tondeuse pendant l'hiver ?

Videz le réservoir de carburant ou ajoutez un stabilisateur de carburant, nettoyez la tondeuse, et rangez-la dans un endroit sec et protégé. Pensez à couvrir la tondeuse pour la protéger de la poussière.

Où trouver les pièces de rechange pour la MacAllister MLMP140H ?

Les pièces de rechange peuvent être trouvées auprès de revendeurs agréés MacAllister, en ligne sur le site officiel ou dans des magasins spécialisés en jardinage.

Comment nettoyer le filtre à air de la tondeuse ?

Retirez le couvercle du filtre à air et retirez le filtre. Nettoyez-le avec de l'eau savonneuse tiède et laissez-le sécher complètement avant de le réinstaller.

La tondeuse fait un bruit anormal, que faire ?

Arrêtez immédiatement la tondeuse et vérifiez si des objets étrangers sont coincés dans la lame ou le moteur. Si le bruit persiste, contactez un professionnel pour un diagnostic.

MODE D'EMPLOI MLMP140H MAC ALLISTER

Tondeuse à gazon thermique

[1] x 1 Tondeuse avec guidon inférieur
[2] x 1 Guidon supérieur
[3] x 1 Partie supérieure du sac avec châssis et toile
[4] x 1 Poignée du sac
[5] x 1 Enveloppe avec les documents et la visserie fournie
[6] x 1 Bouchon pour «mulching»
[7] x 1 Spatule
[8] x 1 clip spatule
[9] x 1 Déflecteur
[11] x 1 Broche en plastique
[12] x 2 Vis M8x35
[13] x 2 Vis M8x50
[14] x 2 Rondelle
[15] x 4 Bouton
[16] x 4 Écrou hexagonal M8

[11]

[12]

[15]

[13]

[15]

MAC

ALLISTER

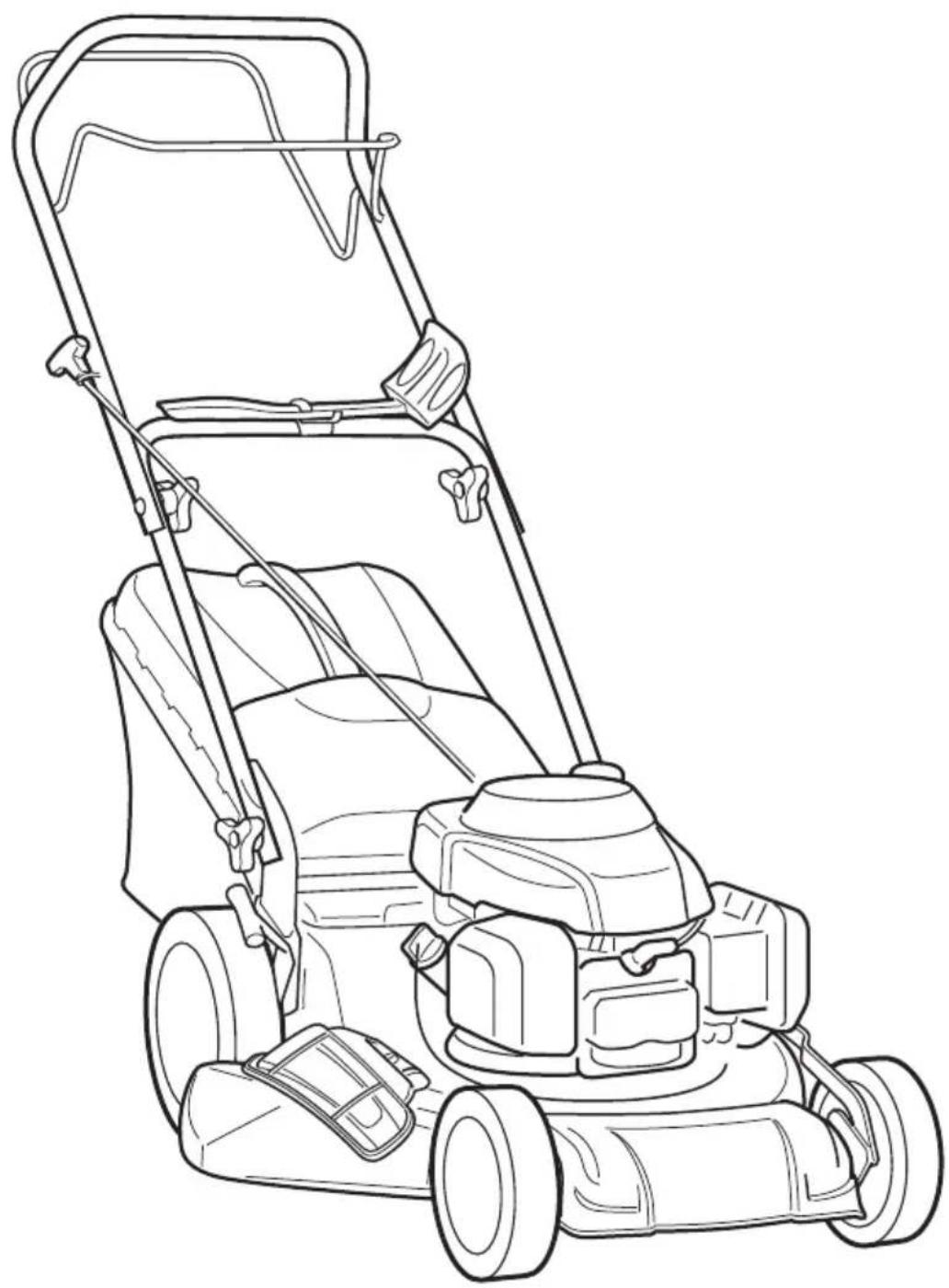

Tondeuse à gazon thermique MLMP140H

Notice originale

Montage

19

Pour

commencer...

Ces instructions vous sont données pour votre sécurité. Veuillez lire attentivement ces instructions avant d'utiliser la machine, et les conserver pour toute consultation future.

Pour bien commencer... 4

Identification 5

Commandes 6

Sécurité 7

En détails... 10

Tonte de l'herbe 11

Entretien ordinaire 13

Problèmes et solutions 15

Protection de l'environnement 16

Données techniques 17

Garantie 18

Montage

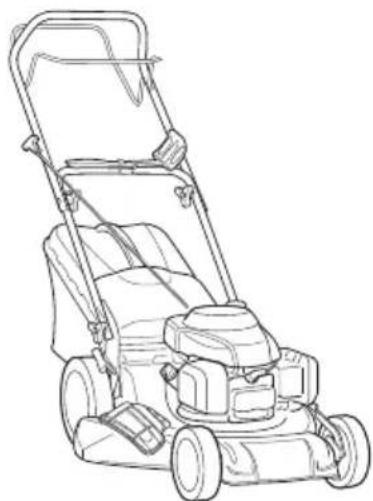

Pour bien commencer...

Gray play button icon inside a circular frame (no text or symbols)

Identification 5

Commandes 6

Formation 7

Opérations préliminaires 7

Pendant l'utilisation 8

Entretien et remisage 9

Transport et déplacement 9

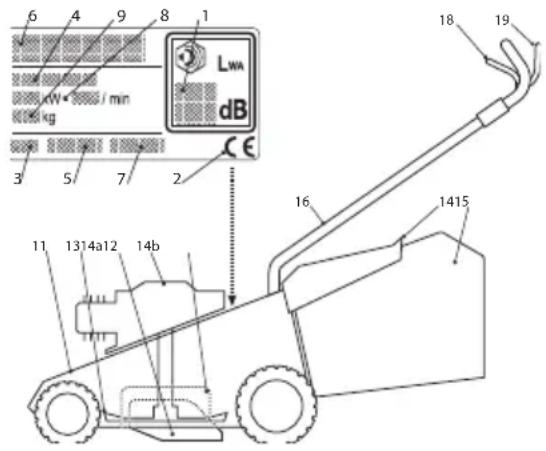

1. Châssis 12. Moteur 13. Couteau (lame) 14. Protection d'éjection postérieure 14a Déflecteur d'éjection latérale 14b. Protection d'éjection latérale 15. Sac de ramassage 16. Manche 18. Levrier frein moteur 19. Levier d'embrayage traction

2. Niveau de puissance acoustique

3. Marquage de conformité
4. Année de fabrication
5. Type de tondeuse
6. Numéro de série
7. Nom et adresse du Fabricant
8. Code article
9. Puissance du moteur et régime
10. Poids en kilogrammes

6 4 9 8 1 LWA dB CE 3 5 7 2 18 19 16 1415 11 1314a12 14b

Symboles des commandes

1. Arrêt du moteur 25. Traction embrayée

24

25

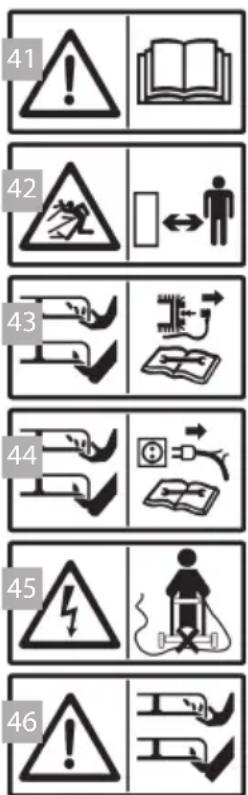

Symboles de sécurité

PRESCRIPTIONS DE SÉCURITÉ - Votre tondeuse doit être utilisée avec prudence. Dans ce but, des pictogrammes destinés à vous rappeler les principales précautions d'utilisation ont été placés sur la machine. La signification des étiquettes est expliquée ci-après. Nous vous recommandons également de lire attentivement les consignes de sécurité données au chapitre prévu du présent manuel.

1. Attention: Lire le manuel d'instructions avant d'utiliser la machine.
2. Risque d'éjection: Pendant l'utilisation, maintenez les personnes à l'extérieur de la zone de travail.
3. Risque de coupure. Lames en mouvement. Ne pas introduire les mains et les pieds à l'intérieur du siège de la lame. Enlever le capuchon de la bougie et lire les instructions avant toute opération d'entretien ou de réparation.
4. Seulement pour les tondeuses à moteur électrique.
5. Seulement pour les tondeuses à moteur électrique.
6. Risque de coupure. Lames en mouvement. Ne pas introduire les mains et les pieds à l'intérieur du siège de la lame.

41 42 43 44 45 46

Commandes

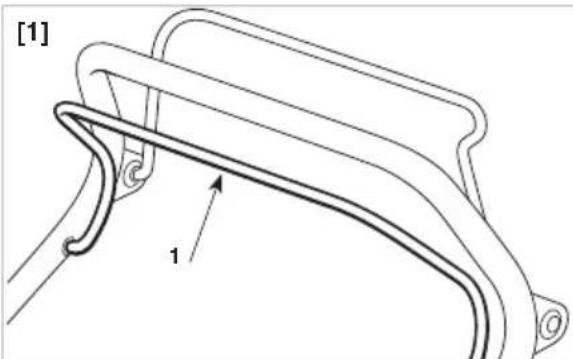

[1] 1

Le frein de la lame est commandé par le levier (1), qui devra être maintenu contre le manche pour la mise en marche et pendant le fonctionnement de la tondeuse. Le moteur s'arrête quand on relâche le levier.

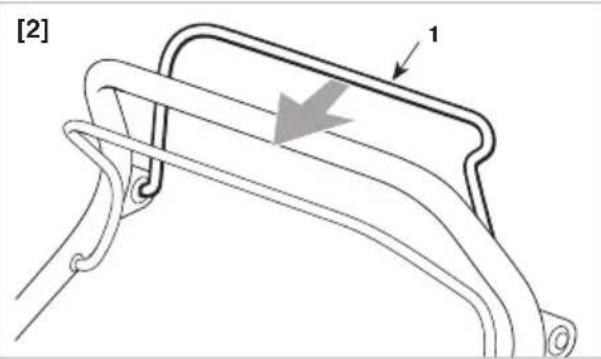

[2] Levier d'embrayage traction

Dans les modèles avec traction, on effectue la marche avant de la tondeuse en poussant le levier (1) contre le manche. La tondeuse arrête d'avancer quand on relâche le levier.

[3] Réglage de la hauteur de coupe

On effectue le réglage de la hauteur de coupe en utilisant le levier prévu à cet effet (1). EXÉCUTER L'OPÉRATION AVEC LA LAME ARRÊTÉE.

IMPORTANT - LIRE ATTENTIVEMENT AVANT D'UTILISER LA MACHINE. CONSERVER POUR TOUT BESOIN FUTUR

DESCRIPTION DE LA MACHINE ET DOMAINE D'APPLICATION

Cette machine est un équipement de jardinage et plus précisément une tondeuse à conducteur marchant.

La machine se compose essentiellement d'un moteur actionnant une lame contenue dans un carter et équipé de roues et d'un guidon. Le conducteur est en mesure de conduire la machine et d'actionner ses commandes principales en se tenant toujours derrière le guidon et donc à une distance de sécurité par rapport à la lame rotative. Si le conducteur s'éloigne de la machine, le moteur et la lame s'arrêtent en l'espace de quelques secondes.

Usage prévu

Cette machine a été conçue et construite pour tondre (et ramasser) l'herbe de jardins et pelouses d'une surface appropriée à la capacité de coupe, effectuée en présence d'un conducteur marchant. La présence d'accessoires ou d'équipements spéciaux peut dispenser du ramassage de l'herbe coupée ou bien produire un effet «mulching» avec dépôt de l'herbe coupée sur le terrain.

Emploi impropre

Tout autre emploi peut se révéler dangereux et causer des dommages à des personnes et/ou à des choses. Font partie de l'emploi impropre (à titre d'exemple non exclusif):

• transporter sur la machine des personnes, enfants ou animaux;
  – se faire transporter par la machine;
• utiliser la machine pour traîner ou pousser des charges;
• utiliser la machine pour ramasser des feuilles ou des détritus;
• utiliser la machine pour régulariser des haies, ou pour couper de la végétation de type non herbeux;
• utiliser la machine à plus d'une personne;
  – actionner la lame sur des terrains sans herbe.

Formation

1) Lire attentivement les instructions. Se familiariser avec les commandes et avec un emploi approprié de la tondeuse. Apprendre à arrêter le moteur rapidement.
2) Ne jamais permettre d'utiliser la tondeuse à des enfants ou à des personnes qui n'ont pas la connaissance nécessaire des instructions d'emploi. La réglementation locale peut fixer un âge minimum pour l'utilisateur.
3) Ne jamais utiliser la tondeuse:

- si des personnes, particulièrement des enfants, ou des animaux se trouvent à proximité;

- si l'opérateur est en état de fatigue ou de malaise ou s'il a pris des médicaments, des drogues, de l'alcool ou des substances nocives à ses capacités de réflexes et d'attention.

4) Garder à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents et des imprévus qui pourraient se produire en provoquant des dommages à d'autres personnes ou à leurs biens.

Opérations préliminaires

1) Pendant la coupe, toujours porter des chaussures de sécurité résistantes, antidérapantes et des pantalons longs. Ne pas faire fonctionner la tondeuse lorsque l'on est pieds nus ou avec des sandales ouvertes.
2) Inspecter minutieusement toute la zone de travail, et enlever tout ce qui pourrait être éjecté de la machine, ou endommager le groupe de coupe et le moteur (cailloux, branches, fils de fer, os, etc.).
3) ATTENTION: DANGER! L'essence est hautement inflammable.

- conservez le carburant dans les bidons prévus à cet effet;

• faites le plein de carburant à l'aide d'un entonnoir, à l'extérieur uniquement, et ne fumez pas pendant cette opération, ni toutes les fois que vous maniez du carburant;
• avant de démarrer le moteur, faites le plein; n'ajoutez jamais d'essence, et n'enlevez jamais le bouchon du réservoir, lorsque le moteur est en fonctionnement ou est chaud;
• ne faites pas démarrer le moteur si de l'essence fuit; éloignez la tondeuse de la zone où le carburant a été renversé, et évitez de créer toute possibilité d'incendie tant que le carburant ne s'est pas évaporé et que les vapeurs d'essence ne se sont pas dissoutes.
• remettez toujours, en les resserrant correctement, les bouchons du réservoir et du bidon d'essence;

4) Remplacez les silencieux endommagés.
5) Avant l'utilisation, effectuez une vérification de la tondeuse en général, et en particulier de l'aspect des lames, et contrôlez que les vis et le groupe de coupe ne sont ni usés ni endommagés. Remplacez en bloc les lames et les vis endommagées ou usées, pour préserver le bon équilibrage.
Le levier de sécurité doit avoir un mouvement libre, non forcé et une fois relâché, il doit revenir automatiquement et rapidement en position neutre, provoquant l'arrêt du dispositif de coupe ;
6) Avant de commencer le travail, montez les protections à la sortie (sac ou protection d'éjection postérieure).

Pendant l'utilisation

1) Ne pas faire fonctionner le moteur dans un endroit confiné où les gaz nocifs contenant du monoxyde de carbone peuvent s'accumuler.
2) Travaillér uniquement à la lumière du jour ou avec une lumière artificielle adéquate.
3) Éviter de travailler sous la pluie et par temps orageux.
4) Si possible, éviter de travailler dans l'herbe mouillée.
5) Sur les terrains en pente, vérifier toujours le propre point d'appui.
6) Ne jamais courir, mais marcher; éviter de se faire tirer par la tondeuse.
7) Couper l'herbe dans le sens transversal à la pente, jamais de haut en bas.
8) Sur les pentes, faire extrêmement attention aux changements de direction.
9) Ne pas couper l'herbe sur des terrains ayant une pente supérieure à 20°.
10) Faire extrêmement attention quand on tire la tondeuse vers soi.
11) Arrêter la lame si l'on doit incliner la tondeuse pour le transport, traverser des surfaces sans herbe, et lorsqu'on transporte la tondeuse de ou vers le terrain que l'on doit tondre.
12) Ne jamais faire fonctionner la tondeuse si les protections sont endommagées, ou sans le sac de ramassage de l'herbe ou la protection d'éjection postérieure.
13) Ne jamais modifier les réglages du moteur, ni mettre le moteur en surrégime.
14) Dans les modèles avec la traction, avant de démarrer le moteur il faut dégager l'embrayage de la transmission aux roues.
15) Faire démarrer le moteur en suivant les instructions avec précaution et en tenant les pieds à bonne distance de la lame.
16) Ne pas incliner la tondeuse pour le démarrage. Effectuer le démarrage sur une surface plate et sans obstacles ni herbes hautes.
17) Ne jamais approcher les mains et les pieds à proximité ou en-dessous des pièces rotatives. Restez toujours loin de l'ouverture de déchargement.
18) Ne jamais soulever ni transporter la tondeuse lorsque le moteur est en fonction.
19) Arrêter le moteur et débrancher le fil de la bougie:

- avant toute intervention sous le plateau de coupe, ou avant de déboucher la goulotte d'éjection;

- avant toute opération de nettoyage, de vérification ou de réparation de la tondeuse;

- après avoir heurté un objet étranger. Vérifier si la tondeuse est endommagée, et effectuer les réparations nécessaires avant de l'utiliser à nouveau;

- si la tondeuse commence à vibrer de manière anomale (Chercher immédiatement la cause des vibrations, et faire procéder aux vérifications nécessaires chez un Centre Spécialisé).

20) Arrêter le moteur:

• chaque fois qu'on laisse la tondeuse sans surveillance. Dans les modèles avec démarrage électrique, enlever aussi la clé de contact;
• avant de faire le plein de carburant;
• chaque fois qu'on enlève ou qu'on remonter le sac de ramassage de l'herbe;
• avant de régler la hauteur de coupe.

21) Réduire le régime du moteur avant de l'arrêter. À la fin du travail, fermer l'alimentation de carburant en suivant les instructions fournies sur le manuel du moteur.

22) Pendant le travail, veillez à toujours maintenir la distance de sécurité par rapport à la lame rotative; cette distance est donnée par la longueur du manche.

23) ATTENTION - Le niveau de bruit et de vibrations reporté dans les présentes instructions renvoie à des valeurs maximales d'utilisation de la machine. L'emploi d'un élément de coupe non équilibré, une vitesse de mouvement excessive, l'absence d'entretien ont une incidence significative sur les émissions sonores et les vibrations. Il est par conséquent nécessaire d'adopter des mesures de prévention aptes à éliminer les dommages éventuels dus à un bruit élevé et aux contraintes issues des vibrations ; procéder à l'entretien de la machine, porter un casque antibruit, observer des pauses pendant le travail.

Entretien et remisage

1) Maintenir tous les écrous et les vis serrés, pour être certains que la machine est toujours en conditions de fonctionnement sûres. Un entretien régulier est essentiel pour la sécurité et le maintien du niveau des performances.
2) Ne jamais entreposer la tondeuse avec de l'essence dans le réservoir dans un local où les vapeurs d'essence pourraient atteindre une flamme, une étincelle, ou une forte source de chaleur.
3) Laisser refroidir le moteur avant de ranger la tondeuse dans quelque milieu que ce soit.
4) Pour réduire les risques d'incendie, débarrasser le moteur, le silencieux d'échappement, le compartiment de batterie ainsi que la zone de stockage de l'essence, de tous résidus d'herbes, de feuilles ou de graisse en excès. Ne pas laisser les récipients contenant l'herbe coupée à l'intérieur d'un local.
5) Vérifier fréquemment que les protections d'éjection et le sac de ramassage n'ont pas subi d'usure ni de détérioration.
6) Si le réservoir doit être vidangé, effectuer cette opération à l'extérieur et lorsque le moteur est froid.

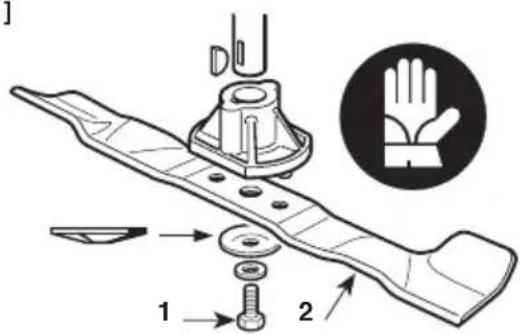

7) Porter des gants de travail quand on doit démonter et remonter la lame.
8) Vérifier l'équilibrage de la lame quand on l'affûte. Toutes les opérations concernant la lame (démontage, affûtage, équilibrage, remontage et/ou remplacement) sont des travaux compliqués qui requièrent une compétence spécifique ainsi que l'utilisation d'outillages spéciaux; pour des raisons de sécurité, il faut donc toujours qu'ils soient exécutés dans un centre spécialisé.
9) Pour raisons de sécurité, il ne faut jamais utiliser la machine avec des pièces usées ou endommagées. Les pièces doivent être remplacées, jamais réparées. N'utiliser que des pièces de rechange d'origine. Des pièces de qualité non équivalente peuvent endommager la machine et nuire à votre sécurité.

Transport et déplacement

1) Chaque fois qu'il est nécessaire de déplacer, soulever, transporter ou incliner la machine, il faut:
- porter des gants de travail robustes;
- prendre la machine par des points qui offrent une prise sûre, en tenant compte de son poids et de la répartition du poids;
- employer un nombre de personnes adéquat au poids de la machine et aux caractéristiques du moyen de transport ou de l'endroit où la machine doit être placée ou retirée.

2) Pendant le transport, attacher la machine adéquatement avec des cordes ou des chaînes.

En détails...

Problèmes et solutions 15

Protection de l'environnement 16

Données techniques 17

Garantie 18

[1] Préparation pour la coupe et le ramassage de l'herbe dans le sac

Soulever la protection d'éjection postérieure (1) et accrocher correctement le sac (2), comme indiqué sur la figure.

[2] Préparation pour la coupe et l'éjection de l'herbe à l'arrière

Enlever le sac et vérifier que la protection d'éjection postérieure (1) reste abais- sée de manière stable.

Dans les modèles donnant la possibilité de l'éjection latérale : vérifier que la protection d'éjection latérale (4) est abaissée.

[3] Préparation pour la coupe et le broyage de l'herbe (fonction de «mulching»)

Dans les modèles donnant la possibilité de l'éjection latérale : vérifier que la protection d'éjection latérale (4) est abaissée. Soulever la protection d'éjection postérieure (1) et introduire le bouchon déflecteur (5) dans la bouche de sortie en le tenant légèrement incliné vers la droite; puis le fixer en introduisant les deux pivots (6) dans les trous prévus, jusqu'à provoquer le déclic de la dent d'encliquetage (7). Pour enlever le bouchon déflecteur (5), soulever la protection d'éjection postérieure (1) et appuyer au centre, pour décrocher la dent (7).

[4] Préparation pour la coupe et l'éjection latérale de l'herbe

Soulever la protection d'éjection postérieure (1) et introduire le bouchon déflec-

teur (5) dans la bouche de sortie en le tenant légèrement incliné vers la droite; puis le fixer en introduisant les deux pivots (6) dans les trous prévus, jusqu'à provoquer le déclic de la dent d'encliquetage (7). Insérer le déflecteur d'éjection latérale (8), comme indiqué sur la figure. Refermer la protection d'éjection latérale (4) de sorte que le déflecteur d'éjection latérale (8) soit bloqué.

Pour enlever le bouchon déflecteur (5), soulever la protection d'éjection postérieure (1) et appuyer au centre, pour décrocher la dent (7).

[5] Démarrage du moteur

Accrocher correctement le câble de rallonge comme indiqué.

Pour faire démarrer le moteur, appuyer sur le poussoir de sécurité (2) et tirer sur le levier (1) de l'interrupteur.

[5] 1 2

[6] Fin du travail

Lorsque le travail est terminé, relâcher le levier (1) du frein et détacher le capuchon de la bougie (2). Avant d'effectuer tout type d'intervention ATTENDRE L'ARRÊT DE LA LAME.

Conseils pour soigner la pelouse

Chaque type d'herbe présente des caractéristiques différentes, et peut donc requérir différentes modalités pour le soin de la pelouse ; veuillez toujours lire les indications contenues dans les confections de semences sur la hauteur de tonte rapportée aux conditions de croissance de la zone où vous travaillez.

Il faut toujours se rappeler que la plupart des herbes sont composées d'une tige et d'une ou plusieurs feuilles. Si l'on coupe complètement les feuilles, la pelouse s'abîme, et la recroissance sera plus difficile.

En règle générale les indications suivantes sont valables:

• une coupe trop basse provoque des arrachements et des éclaircissages dans le gazon, en donnant un aspect « à taches »;
• en été, la coupe doit être plus haute pour éviter le dessèchement du terrain;
• ne pas couper l'herbe quand elle est mouillée ; cela peut réduire l'efficacité de la lame car l'herbe s'y attache, et provoquer des accrocs dans le gazon ;
• en cas d'herbe particulièrement haute, il convient d'exécuter une première tonte à la hauteur maximale permise par la machine, en la faisant suivre d'une deuxième tonte après deux ou trois jours.

L'aspect de la pelouse sera plus beau si les coupes sont effectuées toujours à la même ha teur, et alternativement dans les deux directions.

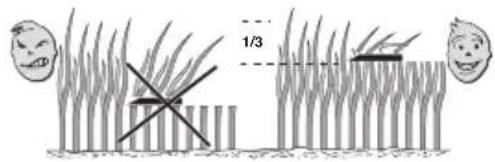

Dans le cas de « mulching » ou d'éjection postérieure de l'herbe

toujours éviter d'enlever une très grande quantité d'herbe. N'enlevez jamais plus d'un tiers de la hauteur totale de l'herbe d'un seul coup ! Adapter la vitesse de marche aux conditions de la pelouse et à la quantité d'herbe enlevée.

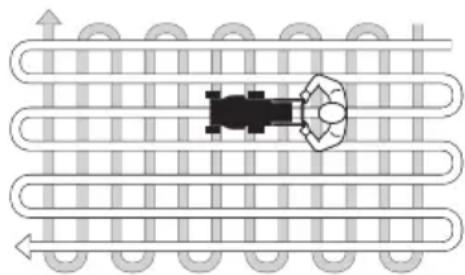

Dans le cas de l'éjection latérale

il est conseillé d'effectuer un parcours qui évite d'éjecter l'herbe coupée du côté de la pelouse qui reste à couper.

Lorsque le sac de ramassage est trop plein, le ramassage de l'herbe n'est plus efficace et le bruit de la tondeuse change. Pour enlever et vider le sac,

1/3

• relâcher le levier de l'interrupteur et attendre l'arrêt de la lame;
• soulever la protection d'éjection postérieure, saisir la poignée et enlever le sac en le maintenant debout.

Entretien ordinaire

[1]

IMPORTANT – Il est indispensable d'effectuer des opérations d'entretien régulières et soignées pour maintenir pendant longtemps les niveaux de sécurité et les performances originelles de la machine. Conserver la tondeuse dans un endroit sec.

1. Porter des gants de travail robustes avant d'effectuer toute intervention de nettoyage, d'entretien, ou de réglage de la machine.

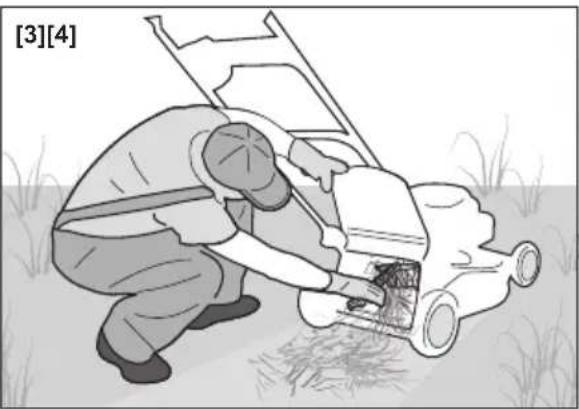

2. Laver la machine à l'eau avec grand soin après chaque coupe; enlever les détritus d'herbes et la boue qui se sont accumulés à l'intérieur du châssis, pour éviter qu'en séchant ils ne rendent le prochain démarrage particulièrement difficile. Pour le nettoyage, utiliser le SCRAPER (fourni dans l'équipement).

1. Au cas où il serait nécessaire d'accéder à la partie inférieure, incliner la machine exclusivement du côté indiqué dans le manuel du moteur, en observant les instructions relatives. Sur les modèles qui prévoient l'éjection latérale, il faut enlever le déflecteur d'éjection (s'il est monté).
2. Eviter de verser l'essence sur les pièces en plastique du moteur ou de la machine, pour éviter de les abîmer, et nettoyer immédiatement toute trace d'essence éventuellement versée. La garantie ne couvre pas les dommages survenus aux pièces en plastique qui auraient été causés par de l'essence.

[1] Démontage et remontage de la lame

Il faut faire exécuter toute intervention sur la lame dans un Centre Spécialisé, qui dispose des outillages les plus appropriés. Sur cette machine il est prévu d'employer des lames portant le code:

81004346/3

Les lames devront toujours être marquées. Vue l'évolution de ce produit, les lames citées ci-dessus pourraient être remplacées à l'avenir par d'autres lames, ayant des caractéristi ques analogues d'interchangeabilité et de sécurité de fonctionnement.

Remonter la lame (2) avec le code et le marquage tournés vers le terrain, en suivant la séquence indiquée sur la figure. Serrer la vis centrale (1), en utilisant une clé dynamométrique tarée à 35-40 Nm.

[2] Réglage de la traction

Pour obtenir la juste tension de la courroie, agir sur l'écrou (1) jusqu'à obtenir la mesure indiquée (6 mm).

Diagnostique

PROBLÈME SOLUTION
La tondeuse à essence ne fonctionne pas	Détacher le capuchon de la bougie et procéder au contrôle des niveaux d’huile et d’essence. Vérifier que l’essence est faîche et propre.
	Nettoyer la bougie et le filtre, qui peuvent être encrassés, ou les remplacer.
L’herbe est difficile à couper	Détacher le capuchon de la bougie et vérifier l’état de la lame.Si celle-ci est usée ou abîmée, la remplacer par une lame neuve.
	Détacher le capuchon de la bougie et vérifier le couple de serrage de la lame.
L’herbe coupée n’est pas ramassée dans le sac	Détacher le capuchon de la bougie et vérifier que l’intérieur du châssis ne soit pas obstrué. Si c’est le cas, il faut le nettoyer.
	Détacher le capuchon de la bougie et vérifier que la lame n’a pas reçu de coups. Si c’est le cas, il faut la remplacer.
	En cas d’herbe trop haute, augmenter la hauteur de coupe.
La tondeuse vibre de manière anomale	Détacher le capuchon de la bougie et vérifier que la lame n’a pas été gravement endommagée. Contactez votre distributeur.

Pour remplacer les pièces sujettes à l'usure, voir pages 13-14

Protection de l'environnement

La protection de l'environnement doit être un aspect important et prioritaire pour l'emploi de la machine, au profit de la société civile et de l'environnement où nous vivons.

• Éviter de déranger le voisinage.
• Suivre scrupuleusement les normes locales pour l'élimination des déchets après la coupe.
• Suivre scrupuleusement les normes locales pour l'élimination des emballages, des pièces détériorées ou de tout élément ayant un fort impact sur l'environnement ; ces déchets ne doivent pas être jetés dans les ordures, mais ils doivent être séparés et apportés dans les centres de collecte prévus, qui procèderont au recyclage des matériaux.
• Au moment de la mise hors service, ne pas abandonner la machine dans l'environnement, mais la livrer à un centre de collecte, suivant les normes locales en vigueur.

Déclaration de conformité CE

La société CASTORAMA BP101 – 59175 Templemars, France

Atteste que la tondeuse à gazon à moteur électrique MLMP140H

Largeur de coupe: 46 cm Moteur: Honda GCV 140A

Est conforme aux spécifications des directives: 2006/42/EC; 2004/108/EC; 2000/14/EC; 2005/88/EC

Examinée par (2000/14/EC) N° 0197 - TÜV Rheinland LGA Products GmbH

Tillystrasse 2, 90431 Nurnberg - Germany

Procédure appliquée pour l'évaluation de la conformité ANNEXE VI

Niveau de puissance acoustique mesuré: 95 db(A) Niveau de puissance acoustique garanti: 96 db(A)

Référence aux normes harmonisées EN 836:1997+A4:2011

Niveau de pression sonore à l'oreille de l'utilisateur: 82 db(A)

Niveau de vibrations sur le guidon: 7,5 m/s ^2

Personne autorisée à constituer le Dossier Technique CASTORAMA BP101

59175 Templemars, France

Templemars 10/10/2013 Dominique Dole (Directeur Qualité et Expertise)

24

Numéro de série:

Données techniques

Référence du constructeur MLMP140H

Nom et adresse du Fabricant CASTORAMA BP101

59175 Templemars, France

Marque commerciale MACALLISTER

Moteur Honda GCV 140A

Poids (kg) 30

Largeur de coupe (cm) 46

Capacité du sac (litres) 60

Hauteur de coupe (mm)

5 positions: 27 - 80 mm

Valeurs maximales de bruit et de vibrations

Référence du constructeur MLMP140H

Niveau de pression acoustique à l'oreille de l'opérateur ...... db(A) 81,3

- Incertitude de la mesure db(A) 0,7

Niveau de puissance acoustique mesuré ...... db(A) 93,8

- Incertitude de la mesure db(A) 0,4

Niveau de puissance acoustique garanti ....db(A) 96

Niveau de vibrations ....m/s² 6,48

- Incertitude de la mesure ....m/s ^2 0,5

Garantie

CERTIFICAT DE GARANTIE

Le constructeur garantit sa machine motorisation incluse pendant 24 mois à compter de la date d'achat et sur présentation d'une preuve de son achat. Les machines destinées à la location ou à un usage professionnel ne sont pas couvertes par la présente garantie.

Le constructeur assure le remplacement de toutes les pièces reconnues défectueuses par un défaut ou un vice de fabrication. En aucun cas la garantie ne peut donner lieu à un remboursement du matériel ou à des dommages et intérêts directs ou indirects.

Cette garantie ne couvre pas:

• une utilisation anormale
• un manque d'entretien
• une utilisation à des fins professionnelles
  – le montage, le réglage et la mise en route de l'appareil
• tout dégât ou perte survenant pendant un transport ou déplacement
• les frais de port et d'emballage du matériel (tout envoi en port du sera refusé par le Service Après Vente)
• les pièces dites d'usure ou consommables (courroies, lames, supports de lame, les câbles, les roues et déflecteurs).

Il est entendu que la garantie sera automatiquement annulée en cas de modifications apportées à la machine sans l'autorisation du constructeur, ou bien en cas de montage de pièces n'étant pas d'origine.

Le constructeur décline toute responsabilité en matière de responsabilité civile découlant d'un emploi abusif ou non conforme aux instructions d'emploi et d'entretien de la machine.

Le SAV sous garantie ne sera acceptée que si la demande est adressée au service après vente agréé accompagnée de la carte de garantie dûment complétée ou du ticket de caisse.

Aussitôt après l'achat nous vous conseillons de vérifier l'état intact du produit et de lire attentivement la notice avant son utilisation.

Pour toute demande de pièces de rechange il devra être spécifié le modèle exact de la machine, l'année de fabrication et le numéro de série de l'appareil.

Garantie du moteur thermique

La garantie du moteur à essence, des batteries et des chargeurs est assurée par le Constructeur du moteur conformément aux conditions de garantie de celui-ci.

NOTA BENE: Utiliser exclusivement des pièces de rechange d'origine.
