AUF23391W - Congélateur ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Type : Congélateur armoire
Capacité	Capacité nette : 230 litres
Classe énergétique	Classe énergétique : A+
Dimensions	Dimensions (H x L x P) : 185 x 60 x 65 cm
Poids	Poids : 70 kg
Utilisation	Contrôle de la température : Thermostat mécanique
Fonctionnalités	Système de froid statique
Maintenance	Dégivrage manuel
Sécurité	Système de verrouillage de porte
Informations générales	Garantie : 2 ans

FOIRE AUX QUESTIONS - AUF23391W ARTHUR MARTIN ELECTROLUX

Comment régler la température de mon congélateur Arthur Martin-Electrolux AUF23391W ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du congélateur. Ajustez le thermostat à la température souhaitée, généralement entre -18°C et -20°C.

Que faire si mon congélateur ne fonctionne pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous que la porte est bien fermée et inspectez les fusibles. Si le problème persiste, contactez le service après-vente.

Comment dégivrer mon congélateur Arthur Martin-Electrolux AUF23391W ?

Pour dégivrer le congélateur, débranchez-le et laissez la porte ouverte. Placez des serviettes pour absorber l'eau de dégivrage. Ne grattez pas la glace avec des objets durs pour éviter d'endommager l'appareil.

Quel est le volume utile de mon congélateur ?

Le volume utile de votre congélateur Arthur Martin-Electrolux AUF23391W est de 230 litres.

Comment nettoyer l'intérieur de mon congélateur ?

Débranchez le congélateur et retirez tous les aliments. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Rincez avec de l'eau propre et séchez avec un chiffon avant de rebrancher l'appareil.

Mon congélateur fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez si l'appareil est de niveau et s'il n'y a rien qui bloque les ventilateurs. Si le bruit persiste, contactez le service après-vente.

Quelle est la consommation énergétique de ce congélateur ?

Le congélateur Arthur Martin-Electrolux AUF23391W a une classe énergétique de A++, ce qui signifie qu'il est économe en énergie.

Comment optimiser l'espace de rangement dans mon congélateur ?

Utilisez des boîtes de rangement pour les aliments, étiquetez les contenants avec des dates, et placez les articles que vous utilisez le plus souvent en haut pour un accès facile.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez si le congélateur est sous tension. Si l'appareil fonctionne mais que la lumière ne s'allume pas, il se peut que l'ampoule soit grillée. Remplacez l'ampoule ou contactez le service après-vente si nécessaire.

Combien de temps puis-je conserver des aliments dans le congélateur ?

Les aliments peuvent être conservés jusqu'à 12 mois dans le congélateur, selon le type d'aliment. Consultez un guide de conservation des aliments pour des recommandations spécifiques.

MODE D'EMPLOI AUF23391W ARTHUR MARTIN ELECTROLUX

notice d'utilisation

Congélateur

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 2

Bandeau de commande 5

Premièreutilisation 7

Utilisation quotidienne 8

Conseils 8

Entretien et nettoyage 9

Sous réserve de modifications

En cas d'anomalie de fonctionnement

10

Caracteristiques techniques 12

Installation 12

En matière de sauvegarde de

I'environnement 15

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dirempérativement les préconisations suivantes avant toute utilisation de votre apparéil.

Attention Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon le modele). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et

corporel, tenez les matériaux d'emballage hors de portée des enfants.

Attention Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuees par un professionnel qualifié.

Attention Notre apparéil a été unconp pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que ceux pour lesquels il a été unconu. Vous évitez ainsi des risques matériel et corporel.

Attention Débranchez l'appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Attention Si vous appeareil est equipoé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Attention Afin d'empêcher des risques d'explosion ou d'incendie, ne place pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
Attention Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Attention Respectez la chaine de froid des l'acquisition d'un aliment exceptu sa consommation pour exclore le risque d'intoxication alimentaire.

Veuillez maintainant tire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou men-tales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.
  Empêchez les enfants de jouer avec l'appareil.
• Ne laisses pas les différents emballages à portée des enfants. Ilts pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermétures magnetiques. S'il remplace un apparéil équi-pé d'une ferméture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'eviter aux enfants de s'enfermer dans

I'appareil et de mettre ainsi leur vie en danger.

Sécurité générale

Attention Veillez a ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui déscrit dans la présente notice.
• N'utilise pas de dispositifs mécaniques ou autres moyens artificiens pour accélérez le dégivrage de l'ordinateil.
• N'utilisez pas d'autres apparèils ELECTriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigerants sauf s'ils sont homologues pour cet usage par leur fabri-cant.
• N'endommagez pas le circuit de refroidissement.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune piece du circuit de refroidissement n'est endommagée.

Si tel est le cas :

• évitez les flammes vives et les sources d'ignition

• aéréz soigneusement la piece où se trouve l'appareil

• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Unordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques.

Avertissement Les composants électriques (cordon d'alimentation, prise, comprésur) doivent être remplacés par un technicien d'entretien/agree ou par un électricien spécialisé.

1. Ne branche pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
3. Assurez-vous de pouvoir acceder à la prise secteur de l'appareil.
4. Ne tirez pas sur le cordon d'alimentation.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branche pas sur la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur de I'ampoule d'éclairage n'est pas present 1) pour l'éclairage interieur.

7. Cet apparéil est lourd. Faites attention lors de son déplacement.

8. Ne touchez pas les produits congelésSORTANT du concélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.
9. Evitez les expositions prolongées de l'appareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d' éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrêté de l'appareil. 2)
• Un produit décongelé ne doit jamais être recongelé.
• Conserve les aliments emballds conformément aux instructions de leur fabricant.

1) Si le diffuseur est prevu
2) Si l'appareil est sans givre

• Respectez scrupuleusement les conseils de conservation disponibles par le fabricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le组成部分 congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits tels que les batonnets glacés des leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès à la prise, coupez le courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour grat ter la couche de givre. N'employez pour cela qu'une spatule en plastique.

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

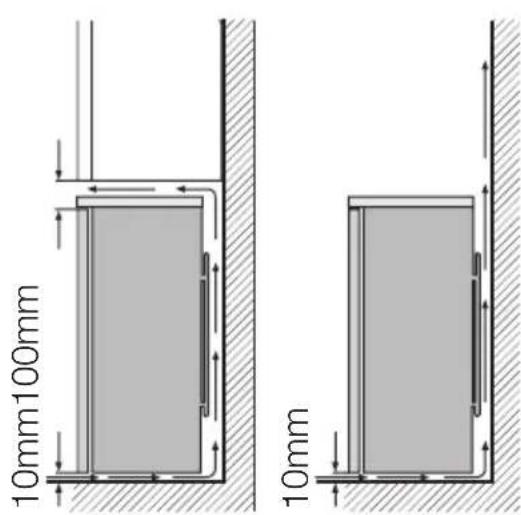

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).
  Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uniquement. 3)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par unElectricien qualifié ou une personne compétente.
• Cét apparéil ne doit être entretenu et réparté que par un Service après-vente autorisé, exclusivement avec des pieces d'origine.

Protection de l'environnement

Le système frigorifique et l'iso1ation de donne apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'iso1ation contient des gaz inflammables : I' apparéil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détiériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matérielaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

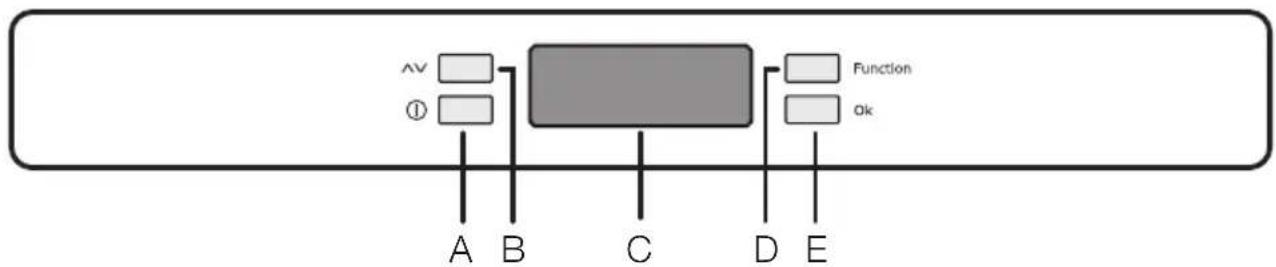

Bandeau de commande

A - Touche Marche/Arrêt D - Touche Fonctions
B - Touche de réglage de la température E - Touche de confirmation
C - Affichage de la température et de la fonction

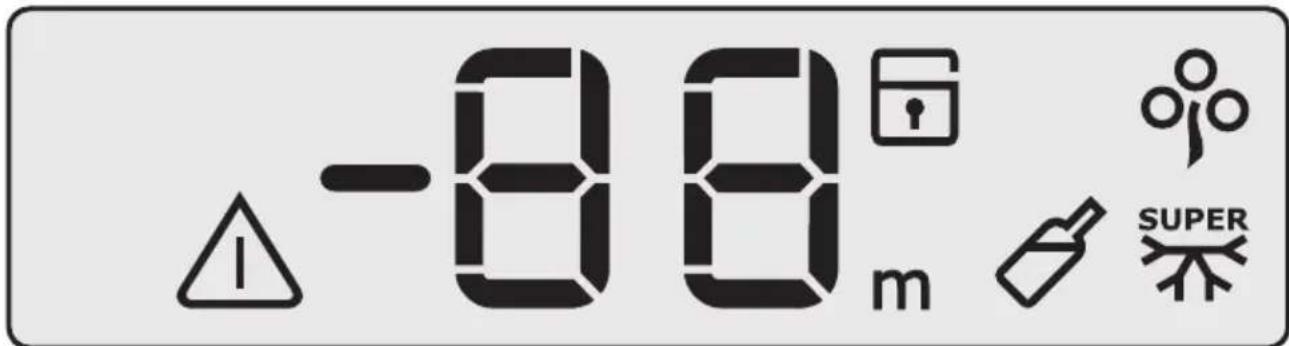

Afficheur

Alarme de température Activation de la fonction Minuteur
Signe négatif de la température Activation de la fonction Refroidissement des boissons
88 Température Activation de la fonction Acton Freeze (Congélation rapide)

3) Si un branchement sur le réseau d'eau est prevu

Activation de la Sécurité enfants Activé du mode Eco

Mise en fonctionnement

Branchez correctement la fiche sur la prise de courant. Si I'afficheur n'est pas allumé, appuyez sur la touche (A) pourmettre I'appareil en fonctionnement.

Pour une conservation optimale des aliments, Sélectionnez le mode Eco, la température est alors régée sur -18°C dans le compartment Congélateur.

• Avant d'introduire des aliments dans le compartment congestérateur,attendez que la température régnant à l'intérieur soit de -18^
• Pour sélectionner une température différente, reportez-vous au paragraph "Réglage de la température".

Mise à l'arrêt

Pourmettre l'appareil à l'arrêt,appuyez sur la touche (A) jusqu'à ce que le décompte de -3-2-1 soit terminé.

Réglage de la température

Pour modifier la température, appuyez sur la touche (B).

Le réglage actuel de la température clignote sur l'afficheur. Vous pouvez le modifier par palier de un degré en appuyant de nouveau sur la touche (B).

La température de conservation s'affiche de nouveau au bout de quelques secondes.

La température de consigne sélectionnée sera atteinte au bout de 24 heures.

Important Pendant la phase de stabilisation de 24 heures, après la première mise en service, il est possible que la température affichée ne corresponde pas à la température programmée.

Menu Fonctions

Pour activer le menu Fonctions, appuyez sur la touche (D). Pour confirmer la fonction selectionnelle, appuyez sur la touche (E). Si vous omettez de confirmer votre selection, l'écran quitte le menu Fonctions au bout de quelques secondes et returne au mode de fonctionnement normal. Les fonctions affichées sont les suivantes :

Fonction Sécurité enfants

Fonction Mode Eco

Fonction Congélation Rapide

Fonction Refroidissement des boisssons

Fonction Sécurité enfants

Pour activer la fonction Sécurité enfants, appuyez sur la touche (D) (plusieurs fois, si nécessaire), jusqu'à ce que le symbole correspondant apparaisse

Vous doivent valider toute selection en appuyant sur la touche (E) dans les secondes qui suivent. Un signal sonore retentit et le symbole reste allumé. Dans ce cas, aucune modification n'est possible en appuyant sur l'une des touches tant que la fonction est activée.

Il est possible de désactiver la fonction à tout moment en appuyant sur la touche (D) jusqu'à ce que le symbole correspondant clignote, puis sur la touche (E).

Fonction Mode Eco

Pour activer la fonction Mode Eco, appuyez sur la touche (D) (plusieurs fois, si nécessaire) jusqu'à ce que le symbole correspondant apparaisse 0 (ou en réglient la température sur -18^ ).

Vou desse valider vosere selection en appuyant sur la touche (E) dans les secondes qui suive. Un signal sonore retentit et le symbole reste allumé.

Dans ce cas, les températures selectionnées sont automatiquement régles (-18^) , assurant des conditions optimes de conservation.

Il est possible de désactiver la fonction à tout moment en modifiant la température selectionnée à l'intérieur du compartment.

Action FreezeFonction

Pour congeler des denrées fraîches, appuyez sur la touche (D) à plusieurs reprises pour acceder à la fonction Action Freeze.

Confirmez la seLECTION en appuyant sur la touche (E), un signal sonore retentit et des lignes s'affichent.

Respectez le pouvoir de congélation de votre apparéil (c'est-à-dire la quantité maximale de denrées fraîches que vous pouvezCongeler par 24 heures),attendez 24 heures avant de placer les denrées dans le compartment où figure le symbole

Le processus de congélation prend 24 heures : Vous ne doivent ajouter aucune autre denrée à congeler au cours de cette période. Cette fonction s'arrête automatiquement au bout de 52 heures.

Il est possible de désactiver la fonction à tout moment en appuyant sur la touche (D) jusqu'à ce que le symbole correspondant clignote, puis sur la touche (E).

Fonction Refroidissement des boissons

Une alarme sonore retentit pour rappeler que des boissons ont eté placees dans le compartment Congélateur. Pour activer la fonction, appuyez sur la touche (D) (plusieurs fois, si nécessaire), jusqu'à ce que le symbole correspondant apparaisse 念

Vou designes valides sur la touche (E) dans les secondes qui suive. Un signal sonore retentit et le symbole reste allumé.

Dans ce cas, une minuterie est reglee par défaut sur 30 minutes. Il vous est possible de selectionner une durée différente (de 1 à 90 minutes) en appuyant sur la touche (B).

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

Dès que le temps régle est écoulé, les indicateurs suivantes s'affichent :

• sur l'afficheur de température 88, le symbole clignote
• le symbole m clignote
• le symbole o clignote
• un signal sonore retentit jusqu'à ce que la touche (E) soit activée

À ce stade, n'oubliez pas de retarder les boissons qui sont à l'intérieur du compartment congélateur.

Il est possible de désactiver la fonction à tout moment en appuyant sur la touche (D) jusqu'à ce que le symbole correspondant clignote, puis sur la touche (E).

Alarme de température

Une augmentation de la température dans le compartment congestéur (par exemple à cause d'une coupure de courant ou de l'ouverture de la porte) est indiquée par :

• le clignotement de la température
  un symbole clignotant
• un signal sonore

Au rétablissement des conditions normales :

• l'alarme sonore s'arrête
• la température continue de clignoter
• le symbole de l'alarme continue de clignoter

Pour désactiver l'alarme, appuyez sur la touche (E). La température maximum régnant dans le compartmentement apparait sur l'afficheur pendant quelques secondes.

Il returne ensuite en condition de fonctionnement normal et indique la température du compartmenté sélectionné.

Pendant la phase d'alarme, l'alarme sonore peut etre désactivée en appuyant sur la touche (E).

Important N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abimer la finition.

Utilisation quotidienne

Utilisation du compartment congélateur

Le symbole ★★★★ signifie que votre congélateur permet la congélation et la conservation à long terme des denrées fraîches. Vous pouvez régler la température entre -15°C et -24°C. Effectuez un premier réglage sur une position moyenne (-18°C), et ce pour garantir une conservation optime des aliments congélés et des économies d'énergie.

Important Pendant la phase de stabilisation de 24 heures, après la première mise en service, il est possible que la température affichée ne corresponde pas à la température programmée.

Une différence entre la température affichée et la température régée est normale. En particulier:

• Lorsqu'un nouveau réglage a été récemment sélectionné
• Lorsque la porte est restée ouverte pendant longtemps
• Lorsque des aliments chauds ont ete placces dans le compartment.

Une différence maximale de 5^ à l'intérieur du compartment est tout à fait normale. Pendant le fonctionnement normal, l'écran d'affichage indique la température la plus chaude à l'intérieur du compartment.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartment congélateur.

Si vous devez stocker une grande quantité d'aliments, vous avez la possibilité de-retirer tous les tiroirs et de placer directement les alimentés sur les clayettes refroidissantes pour obtenir les valeurs performances possibles.

Conseils

Conseils pour la congélation

Pour obtenir les valeurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvezCongeler par 24 heures est indiquée sur la plaque signalétique.

Avertissement Assurez-vous que la quantité d'aliments ne dépasse pas la charge limite indiquée sur le cote de la section supérieure (le cas échéant)

Important En cas de dégivrage accidentel, du par exemple à une panne de courant, si la panne doit se prolonger plus de temps qu'il n'est prévu sous "augmentation du temps", dans les caractéristiques techniques, consommez les alimentés décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).

Guide de congélation

Les symboles indiquent différents types d'aliments congelez.

Les numérores indiquent les temps de conservation en mois correspondant aux différents types d'aliments congelés. La validité du temps de stockage maximum ou minimum indiqué dépend de la qualité des aliments et de leur traitement avant la conjugation.

La décongélation

Les alimentés surgelés ou congelés peuvent être décongelés dans le compartment réfrigerateur ou à température ambiente, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.

Accumulateurs de froid

Le conGPLateur est equipé d'au moins un accumulateur de froid qui permet d'augmenter I'autonomie de votre apparéil en cas de coupure de courant.

• le temps de congélation est de 24 heures.
  Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptations à l'importance de la consommation.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylene et assu-rez-vous que les emballages sont étanches ;
• ne laisses pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent比较好 et plus longtemps que les aliments gras ; le Sel réduit la durée de conservation des aliments
• la température très BASSE à laquelle se trouvent les batonnets glacés, s'ils sont consommés des leur sortie du组成部分 congélateur, peut provoquer des brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du

produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vousdezez:

• vous assurer qu'ils ont bien été conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;
• éviter d'ouvrir trop souvent la porte du concélateur et ne la laisser ouverte que le temps nécessaire.
• une fois décongelés, les alimentés se détiennent rapidement et ne peuvent pas être recongelés.
• respectable la durée de conservation indiquée par le fabricant.

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.

Cet apparéil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doit donc être effectues que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• vérifie régulierement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou cables qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec gratoir pour nettoyer l'intérieur de façon à ne pas l'abimer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opé

ration améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du congélateur

Le département congélateur de ce mode est "sans givre". Cela signifie qu'il n'y a aucune formation de givre pendant son fonctionnement, ni sur les parois internes si sur les alimentés.

L'absence de givre est due à la circulation continuaule de l'air froid à l'intérieur du compartment, sous l'impulsion d'un ventilateur à commande automatique.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil
• retirez tous les alimentés
• dégivre ^4) et nettoyez l'appareil et tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des alimentés en cas de panne de courant.

En cas d'anomalie de fonctionnement

Pendant le fonctionnement de l'appareil, des dysfonctionnements minimes mais génants peuvent se produit, qui n'exigent cependant pas l'intervention d'un technicien. Le tableau suivant vous donne les informations vous permettant d'éviter les frais de réparation inutiles.

Important L'appareil fonctionne de façon discontinue. L'arrêt du compresseur ne signifie donc pas l'absence de courant électrique. C'est pourquoi vous ne devez jamais toucher les parties électriques de l'appareil avant de couper le courant.

Important L'appareil produit certains bruits lorsqu'il fonctionne (compresseur et bruits de circulation). Cela est normal.

Anomalie Cause possible Remède
L'appareil est bruyant.	L'appareil n'est pas stable. Vérifiéz	que l'appareil est de niveau et d'aplomb (les pieds et les rou- lettes doivent être en contact avec le sol). Consultez le paragraphe "Mise à niveau".
Les entreprises situées entre	l'ar- rière de l'appareil et les tuyaux sont desserrées.	Remettez-les en place.
Le signal sonore se dé- clençache. Le symbole de l'alarme clignote.	La température du compartmenting conjugélateur est trop élevé.	Consultez le paragraphe "Alarme haute température".
□ apparait sur l'afficheur de température	Une erreur s'est produit en me- surant la température.	Faites appel au ServiceAprès-ven- te (le système de réfrigération con- tinue deMAINTER les alimentés au froid, mais le réglage de la tempé- rature n'est pas possible).
Le compresseur fonction- ne en permanence.	Cela peut être dû à un mauvais réglage de la température.	Sélectionnez une température plus élevé.
La portenest pas correctement fermée.	Consultez le paragraphe "Ferme- ture de la porte".
La porte a été ouverte trop sou- vent.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.
La température du produit est trop élevé.	Laissez le produit revenir à tempé- rature ambiente avant de le ranger dans l'appareil.
La température ambiente est trop élevé.	Réduisez la température ambiente.
Il y a trop de givre.	Les alimentés ne sont pas correctement emballés.	Enveloppez les alimentés correctement.
La porte n'est pas correctement fermée.	Consultez le paragraphe "Ferme-ture de la porte".
Le joint de porte est déformé ou sale.	Consultez le paragraphe "Ferme-ture de la porte".
La température à l'intérieur du l'appareil est trop BASSE.	Cela peut être dû à un mauvais réglage de la température.	Sélectionnez une température plus élevé.
La température à l'intérieur du l'appareil est trop Elevée.	Cela peut être dû à un mauvais réglage de la température.	Sélectionnez une température plus BASSE.
La porte n'est pas correctement fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La température du produit est trop élevé.	Laissez le produit revenir à tempé-rature ambiente avant de le ranger dans l'appareil.
La température du com-partiment congélateur est trop élevé.	Les produits sont trop premes les uns des autres.	Stockez les produits de façon à permettre la circulation de l'air froid.
Trop de produits frais ont été in-trousds dans l'appareil.	Introduisez de plus petites quanti-étés d'aliments à congefer en même temps.
L'appareil ne fonctionne pas.	L'appareil est à l'accêt. Mettez l'appareil en fonctionnement.
La fiche n'est pas correctement branchée sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
Le courant n'arrive pas à l'appareil. La prise de courant n'est pas alimentée.	Branchez un autre apparéil électri-que sur la prise de courant. Con-trôlez le fusible. Faites appel à un électricien qualifié.
La porte a été ouverte trop long-tempots.	Fermez la porte.
Une épaissce couche de givre est visible dans le compartment supérieur à l'intérieur du l'appareil.	Il y a trop de givre sur l'évapora-teur de l'appareil, la porte a été ouverte plus longtemps que nécessaire.	Consultez le chapitre "Nettoyage de l'évaporateur".

Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le Service ÀpRES-vent de vos magasin vendeur.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service ÀpRES-vente.

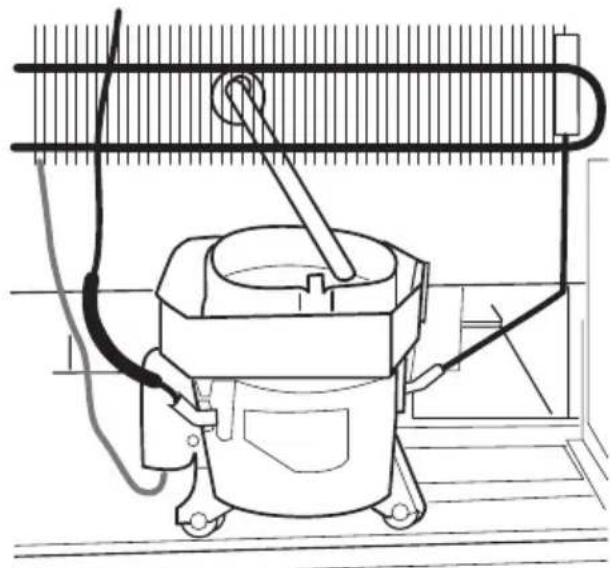

Nettoyage de l'évaporateur

1. Mettez l'appareil à l'arrêt.

2. Debranchez l'appareil du secteur.

3. Retirez tous les alimentés du组成部分 congélateur et placez-les dans un endroit frais.

4. Éloignez l'appareil du mur.
5. Laissez la porte ouverte.

6. ÀpRES environ 20 minutes, contrôle que le flexible d'évacuation à l'arrière de l'appareil débouché bien dans le bac collecteur.

7. Pour empêcher l'eau de déborder du bac collecteur, essuyez-la avec une éponge.

1. Le dégivrage se termine lorsqu l'eau arrête de couler. Le temps nécessaire dépend de la quantité de givre.
2. Remettez en place l'apparéil dans sa position initiale.
3. Nettoyez et séchez l'intérieur de l'appareil.
4. Branchez I'appareil.
5. Mettez l'appareil en fonctionnement.

Caracteristiques techniques

Dimensions
Hauteur 1600 mm
Largeur 600 mm
Profondeur 645 mm
Autonomie de fonctionnement 20 h

Les informations techniques se trouvent sur la plaque signalétique sur la paroi interieure

gauche de l'appareil et sur I'etiquette energetique.

Installation

Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lore attentivement les "Consignes de sécurité" avant d'instructor l'appareil.

Emplacement

L'appareil doit être installé àonne distance de toute source de chaleur telle que radiateurs,chauffe-eau,lumière directe du soleil etc.Assurez-vous que I'air circule librement a I'arriere de l'appareil. Pour garantir un rendement optimum si I'appareil est installesous un element suspendu,la distance entre le haut de I'armoire et I'element suspendudoitetre 100 mm minimum.Si possible, evitez de placer I'appareil sous des elements suspendus.La mise a niveau se fait a l'aide

d'un ou de plusieurs pieds réglibres à la base de l'appareil.

Si l'appareil est place dans un angle et si le côte avec les charnières est face au mur, la distance entre le mur et l'appareil doit être de 10 mm minimum afin de permettre à la porte de s'ouvrir suffisamment pour pouvoir sortir les clayettes.

Avertissement L'appareil doit pouvoir etre débranché à tout moment ; il est donc nécessaire que la prise murale reste accessible après I'installation.

Branchement électrique

Votre apparéil ne peut être branché qu'en 230 V monophasé. Vérifiez que le compteur électrique est peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparéils déjà branchés. Calibre des fusibles en ligne (un par phase) : 10 A à 230 V.

Important L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C.15100 et aux prescriptions des fournisseurs d'énergie électrique.

Utilisez un socle de prise de courant compteant une borne de mise à la terre, qui doit être obligatoire raccordée conformément à la norme NF.C. 15100 et aux prescriptions des fournisseurs d'énergie électrique; cette prise de courant doit imperativement être accessible. Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié. Cette opération ne peut être effectuee que par une personne habitée, par votre vendeur, ou par le fabricant. L'appareil ne doit pas être raccordée à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

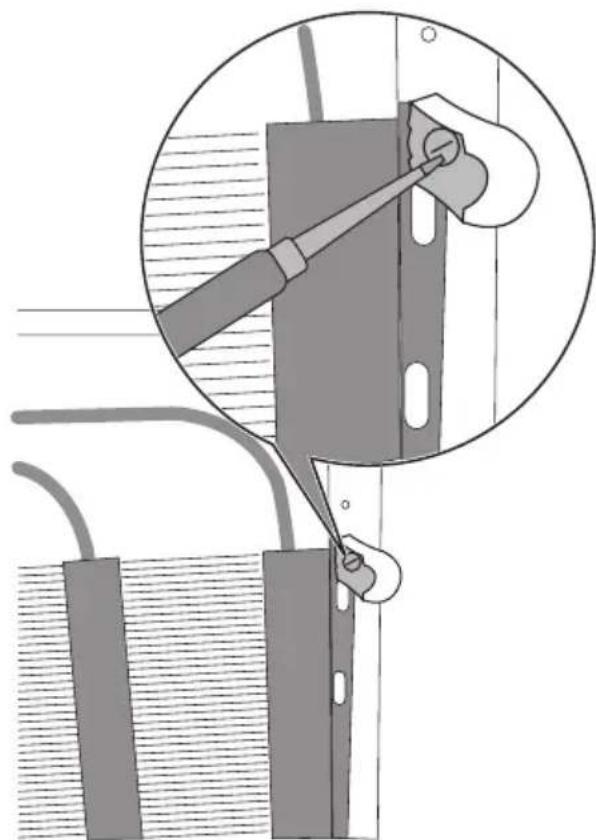

Entretoises arriere

Vous trouvrez deux entreprises jointes à l'appareil qui doivent être installées comme indiqué sur la figure.

Desserrez les vis et introduizez l'entretoise sous la tete de vis, puis reisserrez les vis.

Réversibilité de la porte

Avant toute opération, débranchez la fiche de la prise de courant. Pour changer le sens d'ouverture de la porte, procédez comme suit :

• Pour effectuer les opérations suivantes, il est conseilé de se faire aider par une autre personne pour maintainir fermement les portes de l'appareil pendant les opérations.

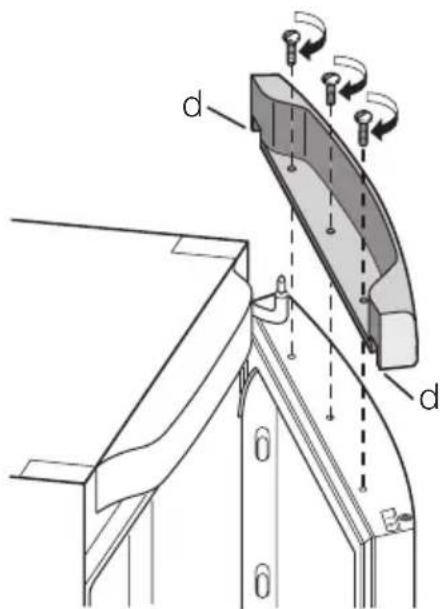

• Ouvrez la porte quand l'appareil est debout. Dévissez les vis et retirez la moulure en plastique de la porte supérieure.
• Retirez le petit cache en plastique de la moulure en plastique de la porte et remettez-le en place sur le cote opposé (d).
• Couchez l'appareil sur son dos.

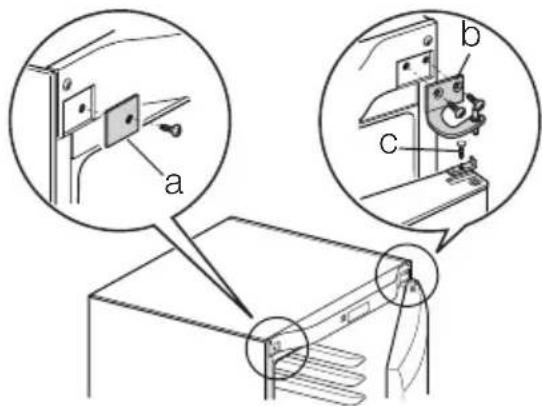

• Retirez la vis du cache charnière (a).
• Devissez la charnière supérieure (b) et en-levez-la.
• Dévissez la vis et retirez la butée de porte (c).

• Enlevez la porte.

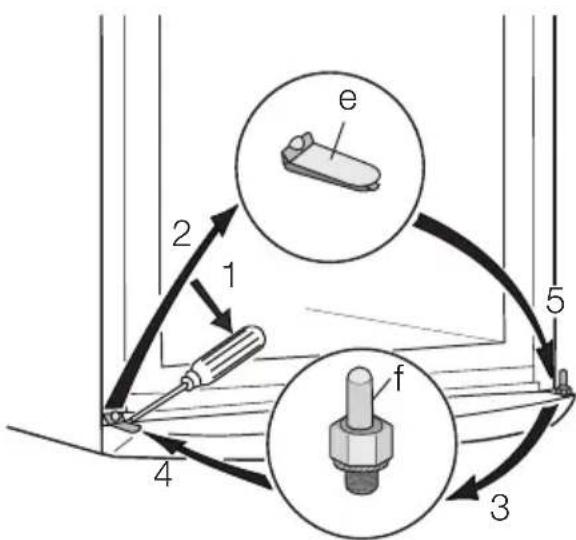

• Enlevez le cache (e) à l'aide d'un outil, dévissez le gond de la charrière inférieure (f) et placez-le sur le côte opposé.
• Réinsérez le cache (e) sur le côte opposé.
• Replacez la porte.
• Assurez-vous que le portes est parallèle au panneau avant de l'élement supérieur.
  Fixez la bute de porte sur le cote opposé.
• Positionnez et fixez la charnière supérieure (vous la trouvez dans le sachet de la notice d'utilisation) sur le côte opposé.
  Fixez la vis de la nouvelle charnière (vous la trouvez dans le sachet de la notice d'utilisation).

• Remettez l'appareil en position verticale.
• Ouvrez la porte et remettez en place la moulure en plastique de la porte supérieure en utilisant les vis.

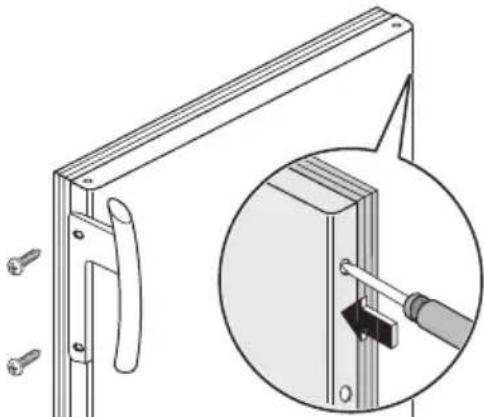

Fixez la poignee sur le cote opposé, puis insérez les capuchons plastique dans les orifices laissés libres (vous les trouvez dans le sachet de la notice d'utilisation).

Avertissement Remettez l'appareil en place, mettez-le d'aplomb, attendez quatre heures au moins puis branchez-le sur la prise de courant. u avant des

Si vous ne poulez pas effectuer personnellement les opérations décrites ci-dessus, contactez le S.A.V. le plus proche. Un technicien du S.A.V. pourrait inverser le sens d'ouverture de la porte, mais cette intervention vous sera facturée.

Avertissement Àpès avoir changé le sens d'ouverture des portes, vérifie que toutes les vis sont correctement serrées et que le joint magnétique adhérite bien à l'appareil.

Si la température ambiente estasse (en hiver, par exemple), il se peut que le joint

n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle. Couchez l'appareil sur son dos.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique etlectronique).

En procedant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons

l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillesnez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

www.electrolux.com

www.electrolux-arthurmartin.fr
