Caractéristiques	Détails
Type de cuisinière	Induction
Nombre de foyers	4 foyers
Puissance totale	7400 W
Dimensions	60 cm (largeur) x 60 cm (profondeur) x 85 cm (hauteur)
Poids	70 kg
Matériau de la surface	Vitrocéramique
Fonctionnalités supplémentaires	Minuteur, sécurité enfants, détection de casserole
Consommation énergétique	A
Entretien	Nettoyage facile avec des produits adaptés pour vitrocéramique
Sécurité	Arrêt automatique, protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - FCG55 FUNIX

La cuisinière FUNIX FCG55 ne s'allume pas, que faire ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer la surface de cuisson de la FUNIX FCG55 ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les éponges métalliques qui pourraient rayer la surface.

Les commandes de la cuisinière semblent bloquées, que faire ?

Essayez de débrancher la cuisinière pendant quelques minutes, puis rebranchez-la. Cela peut réinitialiser les commandes.

La chaleur n'est pas uniforme lors de la cuisson, que faire ?

Vérifiez que les casseroles et poêles utilisées sont adaptées à la cuisinière et qu'elles sont bien posées sur les foyers.

Comment régler la température du four sur la FUNIX FCG55 ?

Utilisez le bouton de réglage de la température situé sur le panneau de contrôle pour sélectionner la température souhaitée.

Y a-t-il un mode de nettoyage pour le four ?

Oui, la FUNIX FCG55 est équipée d'une fonction de nettoyage à haute température. Consultez le manuel d'utilisation pour plus de détails.

Que faire si la lumière du four ne s'allume pas ?

Vérifiez si l'ampoule est grillée. Si c'est le cas, remplacez-la. Sinon, contactez le service après-vente.

Puis-je utiliser des ustensiles en métal sur la surface de cuisson ?

Oui, mais assurez-vous qu'ils ne rayent pas la surface. Évitez les ustensiles en métal rugueux.

Comment savoir si la cuisinière a besoin d'entretien ?

Si vous remarquez des performances anormales, des bruits étranges ou des odeurs, il est conseillé de faire vérifier la cuisinière par un professionnel.

Où puis-je trouver le manuel d'utilisation de la FUNIX FCG55 ?

Le manuel d'utilisation est généralement inclus dans l'emballage ou peut être téléchargé depuis le site Web du fabricant.

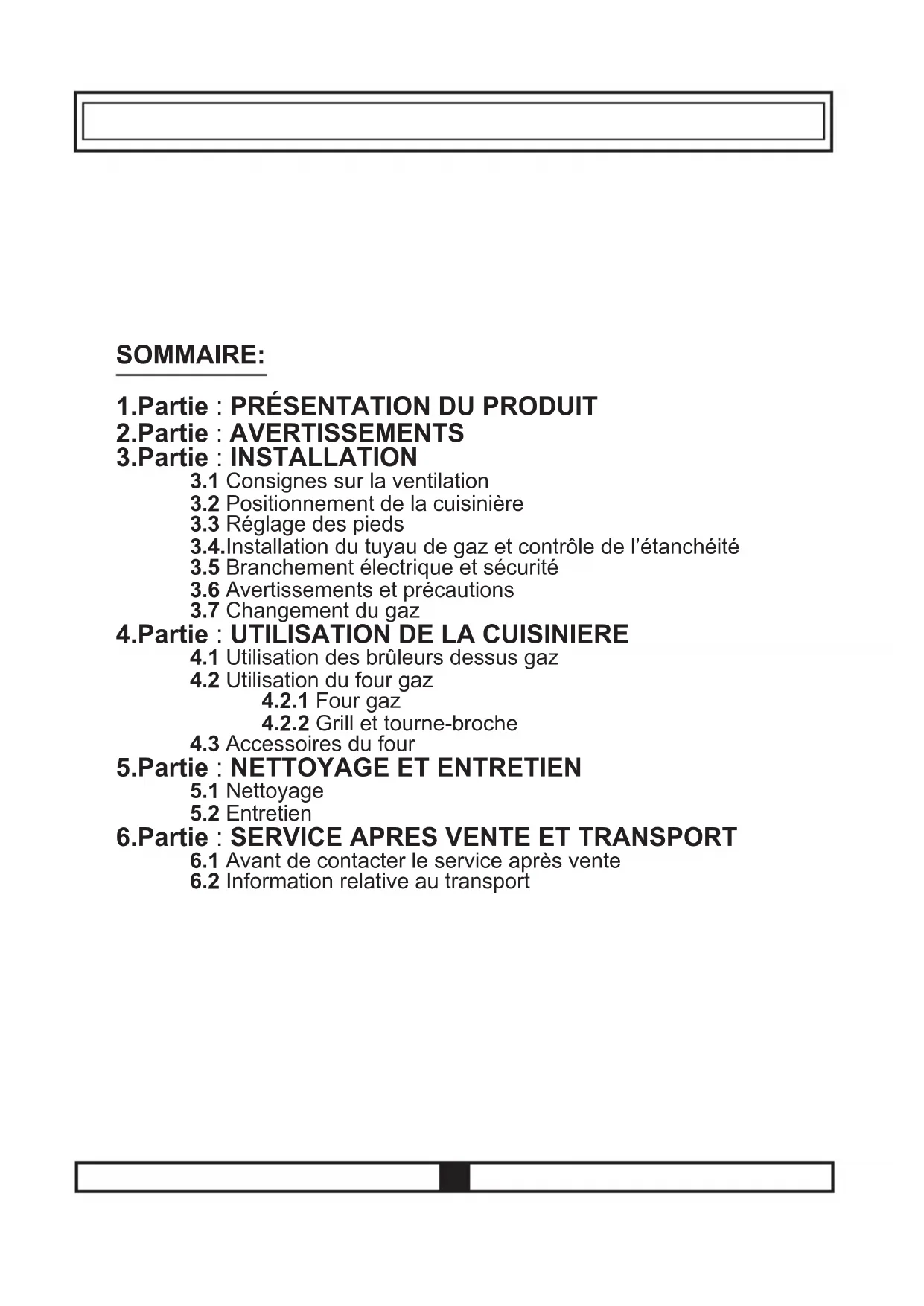

MODE D'EMPLOI FCG55 FUNIX

3.1 Consignes sur la ventilation
3.2 Positionnement de la cuisineire
3.3 Réglage des pieds
3.4.Installation du tuyau de gaz et contrôle de l'étanchéité
3.5 Branchement électrique et sécurité
3.6 Avertissements et précautions
3.7 Changement du gaz

4.Partie : UTILISATION DE LA CUISINIÈRE

4.1 Utilisation des brûleurs dessus gaz
4.2 Utilisation du four gaz

4.2.1 Four gaz
4.2.2 Grill et tourne-broche

4.3 Accessoires du four

5.Partie:NETTOYAGE ET ENTRETIEN

5.1 Nettoyage
5.2 Entretien

6.Partie : SERVICE APRES VENTE ET TRANSPORT

6.1 Avant de contacter le service après vente
6.2 Information relative au transport

Cher client,

Notre but est de vous offrir des produits de qualité qui répondent à vos attentes, fabriqués dans des usines modernes et dont la qualité a soigneusement été testée.

Cette notice d'utilisation a ete conue pour vous aider dans l'utilisation de votre cuisine, qui a ete fabriquee avec les toutes dernières technologies, avec fiabilité et efficacite.

Avant de commencer à utiliser votre cuisine, nous vous suggerons de dire attentivement cette notice, qui contient tous les renseignements de base pour une installation fiable, pour un bon entretien et une'utilisation correcte.

Partie 1: PRÉSENTATION DU PRODUIT

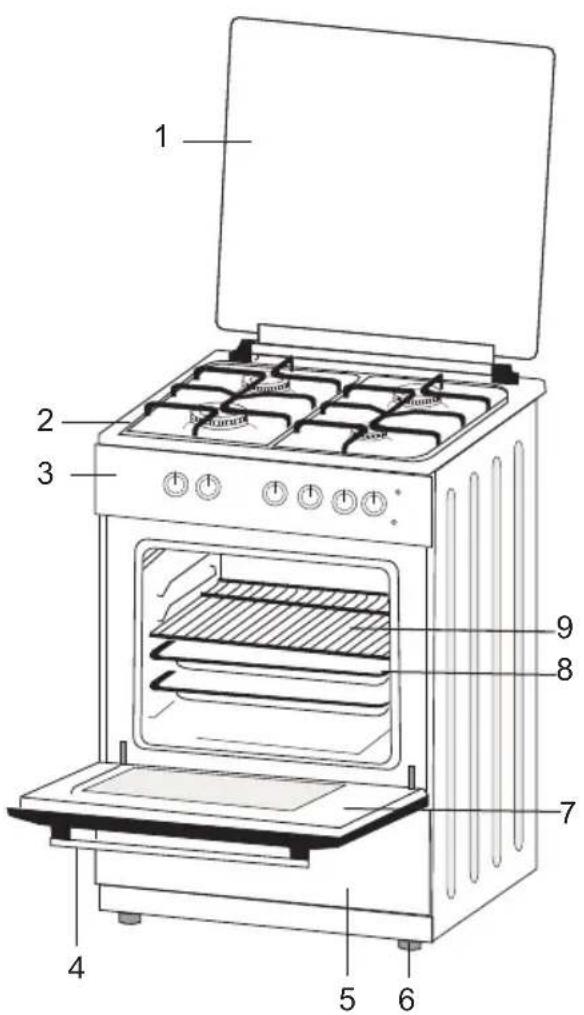

1.1 PRÉSENTATION:

Listedesifferentepartiedelaquisiniere:

MODELE	DIMENSIONS (cm)
TK 55	50*50*85 / 50*50*90
TG 55	50*50*85 / 50*50*90

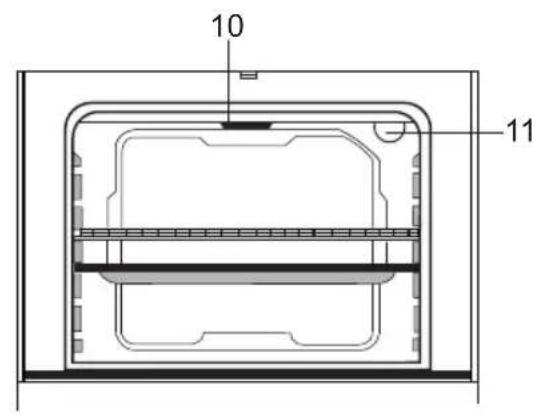

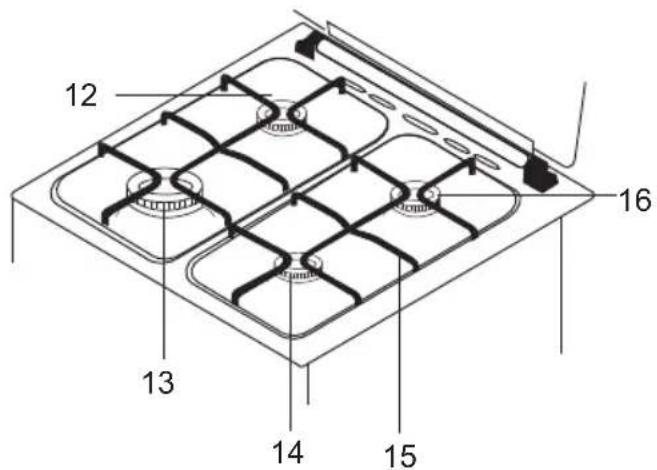

1-Couvercle 10.Grill
2- Table de cuisson 11-Lampe du four
3- Panneau de commande 12. Brûleur semi-rapide
4-Poignee de la porte du four 13.Bruleur rapide
5-Façade du tiroir 14-Brûleur auxiliaire
6-Pieds 15-Grilles émailées
7- Portedou four 16-Bruleur semi-rapide
8-Lèche frite
9-Grille

Partie 2: AVERTISSEMENTS

RESPECTEZ TOUTES LES MESURES DE SECURITE CI-DESSOUS ET LISEZ ENTIEREMENT CETTE NOTICE AVANT DE COMMENCER A UTILISER LA CUISINIÈRE.

Cette ciisiniere a ete conue pour un usage domestique, excluant l'usage professionnel
Veuillez contrôle soigneusement que la cusinière ne presente aucun dommage une fois déballée. En cas de dommage, ne pas l'utiliser et contactez immédiatement votre revendeur.
Étant donné que les matériaux d'emballage (nylon, agrafes, polystyrene, etc.) peuvent être dangereux pour les enfants, veuillez les assembler et les éloigner immidiatement.
La cusinière doit être installée et mise en marche par un technicien agreeé. Le fabricant n'est pas tenu pour responsable des dommages causés par un mauvais emplacement ou une mauvaise installation réalisée par un personnel non-agréé.
Avant de brancher votre cuisinière au réseau gaz et électrique, veuillez contrôle s'il est adaptable aux indications précises sur l'emballage ou sur la plaque signalétique située sur la cuisinière.
Si vous n'avez pas l'intention d'utiliser la cusinière pendant une longue période, débranchez la prise électrique. Veillez aussi à fermer le robinet de gaz lorsque vous n'utilise pas l'appareil.
Le cable d'alimentation electrique ne doit pas etre changé par le client. Lorsqu'il est endommagé pour une raisonquelconque, veuillez contacter vous service après vente.
Débranche toujours la cuisine à avant le nettoyage ou l'entretien.
Certaines parties de la cusinière peuvent rester chaudes après l'utilisation. C'est pourquoi il est recommandé de laisser refroidir avant de toucher les parties directement exposées à la chaleur. Tener les enfants hors de portée de la cusinière.
N'approche pas de matieres inflammables lorsque la cuisine est en fonctionnement.
Faites attention aux cables d'alimentation des autres apparèils électriques qui se trouvent pres de l'appareil, afin qu'ils ne soient pas en contact avec les zones chaudes.
Veillez à ce que les manettes de la cuisine sont soient bien sur «0» lorsque l'appareil n'est pas en marche.
L'utilisation d'une cuisine à gaz provoque toujours de la chaleur et de l'humidité dans la piece où elle est installée. Assurez-vous que la cuisine est correctement ventilée conformément aux normes en vigueur. Gardez les ouvertures de ventilation naturelle ouvertes ou installez un apparéil de ventilation mécanique (type hotte aspirante avec évacuation vers l'extérieur)
Une utilisation intensive prolongée de la cusinière peut nécessiter une ventilation supplémentaire, par exemple en ouvrant une fenêtre ou en utilisant une ventilation plus efficace: vous peuvent par exemple augmenter le niveau de la ventilation mécanique si vous en avez une.
Fermez tous les brûleurs avant de referrer le couvercle.
Cette notice a ete conque pour plusieurs modeles. Votre cuisiniere ne comprend peut-etre pas toutes les caractéristiques decrites dans cette notice. Veuillez donc bien faire attention aux indications.

POUR L'EFFICACITE ET LA SECURITE DE LA CUISINIÈRE, NOUS VOUS RECOMMANDONS D'UTILISER UNIQUÉMENT LES PIECES DETACHEES D'ORIGINE ET DE NE FAIRE APPEL QU'AU SERVICE APRES VENTE AGREE DU REVENDEUR EN CAS DE BESOIN

Partie 3 : INSTALLATION

Cette cuisineire moderne, fonctionnelle et pratique, fabriquee avec les meilleurs materiaux, saura repondre a vos besoin. Vous nevez dire cette notice d'utilisation afin d'eviter des problèmes dans le futur, et afin de pouvoir obtaining des résultats satisfaisants. Les instructions suivantes sont très importantes pour une installation et une utilisation correctes. Elles doivent en particulier etre lues par le technicien qui doit installer la cuisineire

3.1 Consignes sur la ventilation

Votre cuisiniere doit ettre installee et utilise dans un endroit ou il y aura tous une ventilation efficace. La combustion du gaz est possible grace a l'oxygene de I'air. Il est donc necessaire que cet air soit renouvelé et que les produits de combustion soient evacués conformément à la reglementation en viqueur.

L'installation de cette cuisinière doit être conforme aux règlements en vigueur (arrêtés du 22-10-1969, du 02-08-1977 et du 24-03-1982) et aux règles de l'art (D.T.U 61-1- installation de gaz – edited par le CSTB).

Le D.T.U 61-1 fixe la valeur minimale de la section libre totale des ouvertures permanentes (fentes, perforations,grilles,gaines,etc....) destinée a I'evacuation de l'air des cuisines au moins 100 cm2. Le D.T.U 61-1 specifie que la partie supérieure de I'ouverture permanente pour I'evacuation de I'air vicié par les produits de combustion doit etre au moins située a 1.80m au moins au dessus du sol de la cuisine.

Pendant son fonctionnement, cette cusinière consomme 2m3 /h d'air par kw. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse etre utilisé dans cet environnement.

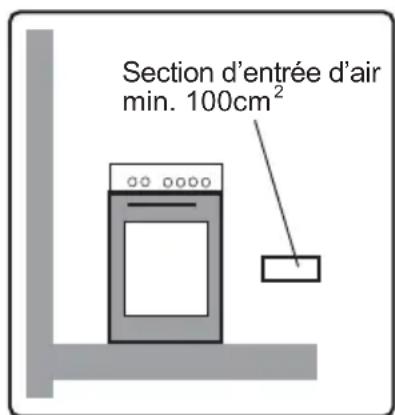

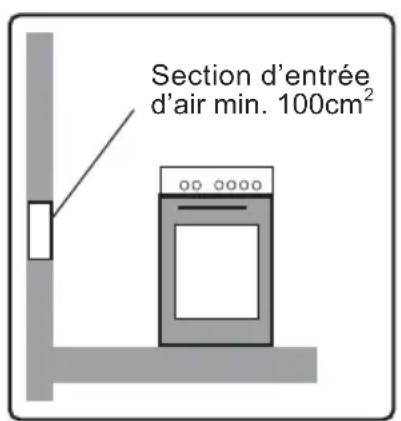

Le flux d'air doit entre par le bas (mini 100cm^2 ) et sortir par le haut (mini 100cm^2 ), au moyen d'ouvertures dans les murs de la pierce qui doivent donner directement vers l'extérieur.

Figure 1 Figure 2

Les ouvertures d'arrivée d'air ne doivent jamais être bouchées et doivent de préférence être placées à l'opposé des gaz brûlés (fig.1 et 2). S'il est impossible d'ouvrir ces ventilations vers l'extérieur à l'endroit où est installée la cusinière, l'air d'arrivée peut aussi provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une chambre ni d'un endroit dangereux.

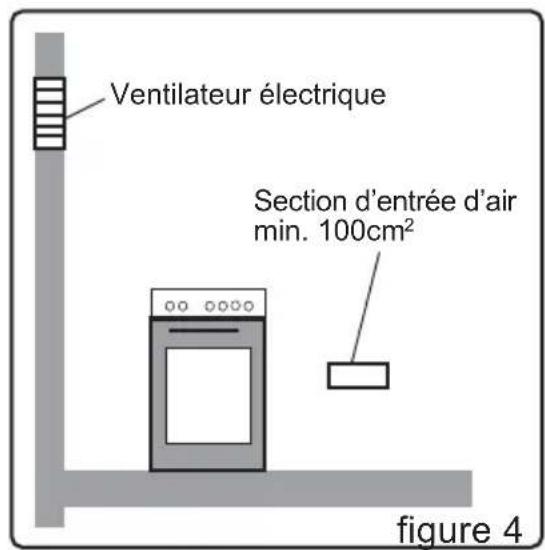

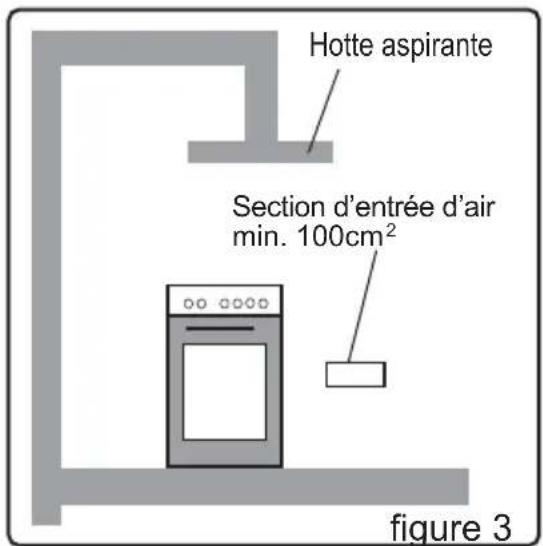

Evacuation des gaz brûlés

Il est conseilé d'installer, soit une hotte d'évacuation directement reliée à l'extérieur (fig.3), soit un ventilateur électricque installé sur la fenêtre ou le mur extérieur (fig.4). Les evacuations d'air usage ne doivent jamais être bouchées. La puissance de cette ventilation doit correspondre au volume de la cuisine multiplie par 3 au minimum, mais il est conseillé de le multiplier par 5 (exemple: pour une cuisine de 3 × 4 × 2.5 = une puissance minimum de 90 ~m / 3 sera correcte, mais 150 ~m / 3 sera préféable.

figure 5

3.2 Positionnement de la cusinière

La cuisine ne peut etre placeepresd'un autre meuble, mais bien faire attention que la hauteur du meuble ne depasse pas la hauteur de la cuisine (fig.5).

• Veiliez à ne pas placer la cuisine répres d'un réfrigerateur, ni pres de matières inflammables comme les rideaux, les chiffons imperméables ... etc. qui pourrait prendre feu rapidement.
• Laissez un espace libre de 2 cm entre l'arrière de la cuisine et le mur pour la circulation de l'air.
• Le meuble situé à côté de la cusinière doit être résistant à une chaleur de plus de 50^ au-delà de la température ambiente.
• Si le meuble de cuisine est plus haut que la table de cuisson, il doit y avoir un espace d'au moins 11 cm entre leurs cotsés.

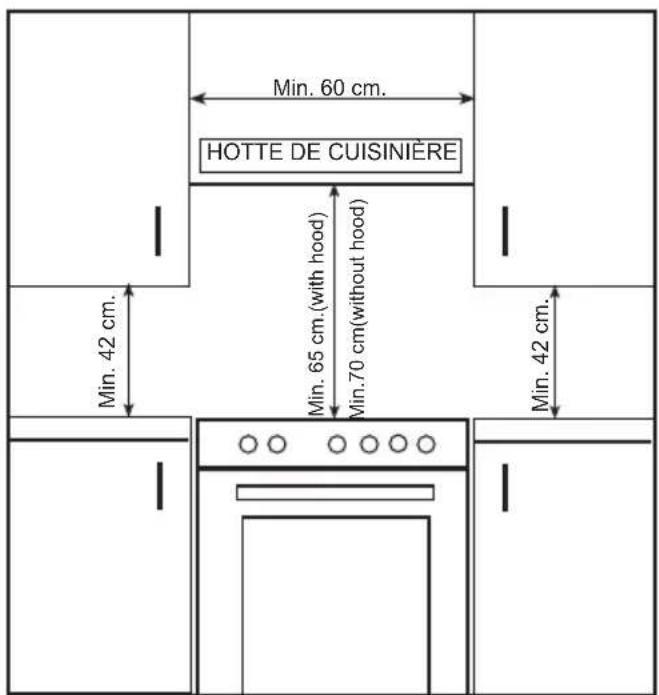

• Les dimensions minimums au-dessus de la table de cuisson, de la hotte, des meubles lateraux sont indiquées sur la figure 5. La hotte d'évacuation doit être au moins à 65 cm de hauteur de la table de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus ne doit pas être inférieure à 70 cm.

3.3 Réglage des pieds

Votre cuisineire possede 4 pieds reglables. Il est nécessaire de vérifier la mise a niveau avant la mise en service. Vous pouvez effectuer ce réglage en vissant ou dévissant les pieds avec une hauteur maximum de 15mm . Quand les pieds sont correctement régles, vous ne doivent pas bouger la cuisineire en la tirant, mais en le boulevant (attention de ne pas la soulever par la poignée de la porte du four).

3.4 Installation du tuyau de gaz et contrôle de l'étanchéité

Le branchement gaz de la cusinière doit également être fait selon les normes en vigueur par un technicien qualifié (article 10 de l'arrêté du 02-08-1977 et aux règles de l'art D.T.U 61-1 imposant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel un détendeur-declencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque l'appareil n'est pas utilisé).

Vérifiéz tout d'abord quel est le type de gaz installé sur la cusinière. Cette information est indiquée par une étiquette collée à l'arrière de la cusinière. Vous trouverez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques.

Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommendons de contacter le service après vente afin d'effectuer ces mesures et réglages.

Branchement gaz butane - propane (voir aussi point 3.7 ci-dessous)
Le technicien devra tout d'abord vérifier le réglage gaz de votre cuisinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation doit être faite avec un tuyau gaz spécifique butane/propane vendu avec 2 colliers, l'embout gaz butane avec le joint sera installé sur la cuisinière, le tuyau sera enforcé à fond sur cet embout et un collier sera installé en serrant correctement, mais sans couper le tuyau. Faire de même coté détendeur (voir fig. 7).

La longueur maximale autorisée est 1,5 m. Il est très important de surveiller la date limite de péremption indiquée sur le tuyau et le changer avant cette date pour assurer la sécurité.

Branchement gaz naturel (voir aussi point 3 .7 ci-dessous)

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36107 et brancher la cuisineire selon les normes en vigueur (voir fig. 8)

Points à respecter lors de la connexion du tuyau alimentation gaz :

• Aucune partie du tuyau ne doit enter en contact avec une surface dont la chaleur est supérieure à 50^ (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm.
• La longueur du tuyau ne doit pas dépasser 1,5 m.
• Le tuyau ne doit pas être coupé, serré ou plié.
• Le tuyau ne doit pas toucher de bords pointus ou coupants, des objets mobiles, et ne doit pas'être défectueux.
• Le tuyau doit être contrôle intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
• Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaitre. Si des bulles apparaisent, vérifie le joint de connexion et refaites le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
• Les colliers de serrage du tuyau gaz butane ne doivent pas etre rouillés.
• La date de validité du tuyau doit être contrôle régulierement.
  ATTENTION! Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites de gaz.

3.5 Branchement électrique et sécurité

Le branchement électrique doit être fait par une personne qualifiée selon les normes en vigueur. Instructions de branchement:

• Le branchement doit être fait sur une prise avec terre. S'il n'este pas de prise avec terre conforme à la reglementation, contactez un installateur qualifié.
• Le cable d'alimentation doit être correct, dans le cas contraire, il ne doit être changé que par le service après vente.
• Ne pas utiliser de rallonge.
• Veillez à ce que le cable d'alimentation ne touche pas les surfaces chaudes, ainsi l'arrête de la cuisine.
• Un mauvais branchement électrique risque d'endommager votre cuisinière. Un tel dommage n'est pas couvert par la garantie.
• L'appareil est destiné pour un branchement électrique en 230 Volts. Si le réseau électrique est différent de cette valeur, contactez immédiatement un installateur qualifié.

Le fabricant rejette toute responsabilité pour les dommages et pertes occasionnés en cas de non respect des normes de sécurité représentées.

3.6 Avertissements et précautions

• Notre cusinière a été fabriquée conformément aux instructions de sécurité relatives aux apparèils électriques. Les travaux d'entretien et de réparation doivent uniquement être effectuels par un technicien du service après vente.
• Les travaux d'installation et de réparation réalisés sans suivre les instructions peuvent représentier un danger.
• Lorsque la cuisine est utilisée, les surfaces extérieures chauffent. Les surfaces interieures du four, les composants chauffants et la vapeur sortante sont très chaudes. Meme si l'appareil est eteint, ces parties gardent leur chaleur pendant un certain temps. Ne touche pas les surfaces chaudes et tenez les enfants eloignes de la cuisine.
• Ne pas laisser la cusinière sans surveillance lors de la cuisson d'huiles liquides ou solides.
• Des flammes ou une surchauffe extrème peuvent se produit. Ne jamais verser d'eau sur des flammes provenant d'huile. Couvrir la casserole ou la poèle avec son couvercle afin d'étouffer la flamme, puis éteindre la cuisine.
• Ne jamais rien laisser posé sur la porte ou le tiroir lorsqu'ils sont ouverts. Vous risqueriez de déséquilibrer la cusinière ou de casser le tiroir.
• Ne pas placer d'objets lourds ou inflammables, (nylon, sacs en plastique, papier, chiffon, etc.) dans le tiroir inférieur.
• Débranche la prise électrique et fermez le robinet à gaz lorsque vous n'utilise pas la cuisine.
• ProtégezVoteappareilcontrleseffetsatmosphériques.Nel'exposepasau soleil, àla pluie,a la neige,etc...

3.7 Changement de gaz

Attention : Les procédures suivantes doivent être réalisées par un technician qualifié

Changement des injecteurs du dessus gaz:

Les brûleurs gaz peuvent être adaptés à différents types de gaz en changeant les injecteurs correspondants.

Les étapes suivantes doivent être effectuees :

• Coupe l'alimentation de gaz et le courant électrique.

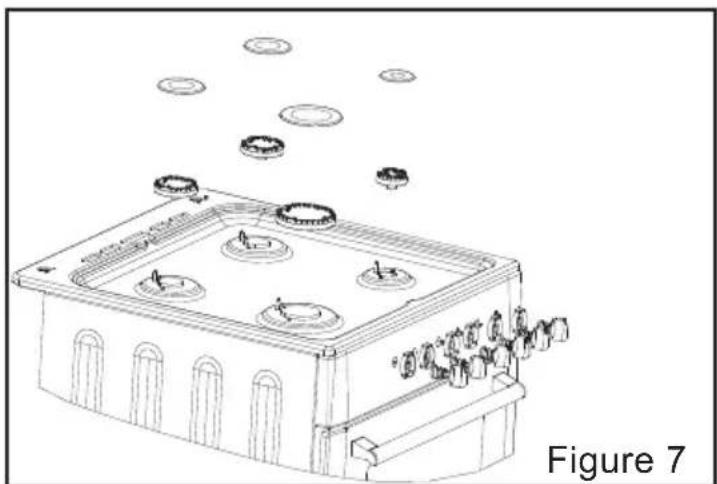

• Retirez le chapeau de brûleur + le brûleur supérieur. (voir fig.7)

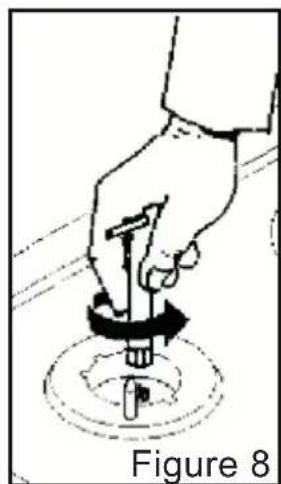

• Devissez les injecteurs. (voir fig.8)
• Mettez les nouveaux injecteurs en place conformément au type de gaz à utiliser, selon le tableau de données (page 16).

Changement des injecteurs du four et du grill :

Les brûleurs gaz peuvent être adaptés à différents types de gaz en changeant les injecteurs correspondants.

Les étapes suivantes doivent être effectuees

• Demontez les brûleurs du four et du grill en dévissant les vis de fixation comme indiquésur les dessins ci-dessous Add a figure showing how to remove the oven burners

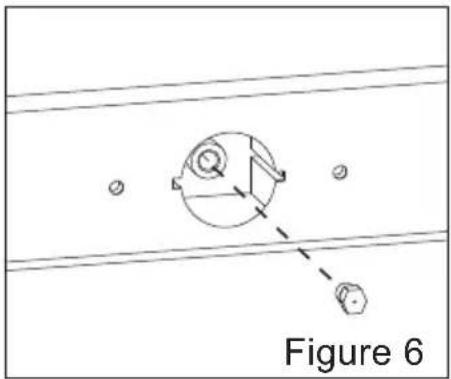

• Dévissez les injecteurs situés sur le support d'injecteur (fig. 6)
• Mettez les nouveaux injecteurs en place conformément au type de gaz à utiliser, selon le tableau de données (page 16).

Réglage de la position de flamme réduite (mini) :

Quand il y a changement de gaz (injecteurs) il faut vérifier et régler le réglage de la flamme quand on met le robinet gaz sur la position minimum.

• Assurez-vous que l'appareil est débranché du courant électrique et que l'alimentation de gaz est ouverte.
• Allumez les brûleurs un par un et mettez les sur la position minimum.
• Retirez les manettes afin de pouvoir acceder aux vis
• A l'aide d'un tournevis très fin, vissez ou dévissez la vis de réglage, afin que la flamme du brûleur soit correctement au minimum (Figure 6).
• Lorsque la flamme atteint une longueur d'au moins 4 mm, le réglage gaz est correct. Pour contrôle, assurez-vous que la flamme ne s'est int pas en passant de la position maximale à la position minimale.

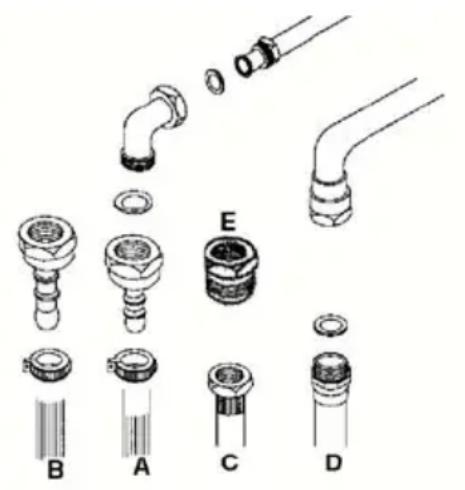

Changement du tuyau alimentation gaz: Gaz butane/propane

Le tuyau d'alimentation doit être conforme aux réglementations en vigueur ("A" pour la France), et doit être visible sur toute sa longueur et place soigneusement afin d'éviter tout contact avec les parties chauffantes.

Il est obligatoire de placer un joint entre le coude et le raccord d'alimentation de gaz. L'Espagne, l'Italie, le Portugal, le Luxembourg, la Grèce et l'Allemagne : le branchement du tuyau de gaz comme indique en "B". Pour ces pays, la connexion de gaz intermédiaire doit être conforme aux règlements et normes nationales à et effet.

Gaz naturel

Pour Le Danemark, les Pays-Bas, la France, l'Algérie et l'Irlande, la connexion doit se faire au moyen des pieces "E" et d'un tuyau flexible (TFEM) visibles sur "C" ou de tuyaux rigides. Ce type de connexion peut aussi être utilisé en France, Algérie, Espagne, Italie, Portugal, Grèce et Luxembourg. Pour le Royaume-Uni, la connexion de gaz doit être effectuee comme indique en "D".

Partie 4: UTILISATION DE LA CUISINIÈRE

Partie 4: UTILISATION DE LA CUISINIÈRE

4.1 Utilisation des brûleurs dessus gaz

Lisez soigneusement les instructions afin de pouvoir utiliser votre cusinière en toute sécurité et avec la meilleure efficacité.

Les symboles des manettes du bandeau indiquent la position des brûleurs allumés. Utilisez une allumette ou un allumeur piezzo pour allumer les brûleurs. Appuyez sur la manette du brûleur choisi, tournez-la au maximum dans le sens contraire des aiguilles d'une montre et approchez aussiot la flamme pour allumer le gaz. Chaque brûleur peut fonctionner au mode maximum, minimum ou intermédiaire. Les positions maximum et minimum sont indiquées par les symboles. Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre jusqu'à la position "0".

Allumage électrique des brûleurs

Certaines cuisinières possèdent un l'allumage automatique des brûleurs. Ils sont reconnaissables grâce au bouton pouvoir allumage. Pour allumer le brûleur, appuyez sur le bouton allumage, et en même temps, tournez la manette du brûleur souhaïte dans le sens contraire des aiguilles d'une montre. Si l'allumage ne se fait pas aussenot, fermez la manette et attendre un peu. Puis recommencez l'opération. Si l'allumage ne se fait toujours pas (pas d'étinçelle au brûleur), fermez à nouveau la manette. Contrôlez s'il y du gaz en vous servant d'une allumette, contrôlez s'il y a du courant et appeler le service après vente en cas de panne avérée.

Dimensions des cassetoles

Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement plane. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergies. Utilisez des casseroles de taille correspondante à la flamme.

Brûleurs avec thermocouple (Si votre produit est équipé de cette fonction)

La fonction thermocouple a pour but d'arrête l'arrivée de gaz lorsque les robinets de gaz sont ouverts par mègarde par des enfants ou lors de l'arrêt de la flamme lorsqu'un liquide déborde sur les brûleurs. Cette fonction est obligatoire dans tous les fours gaz et grill gaz vendus en France. (optionnel sur les brûleurs dessus)

Tout en allumant le gaz (allumette ou électrique), appuyez et tournez la manette du brûleur souhaité dans le sens contraire des aiguilles d'une montre et dés que le brûleur est allumé, en levez la flamme (allumette) ou arrêtez l'allumeur (electrique) et restez appuyé sur la manette pendant environ 3 secondes (un composant thermique détecte la flamme du brûleur et maintain en ouvert le gaz. En cas de disparition de flamme lorsqu'un liquide déborde sur les brûleurs ou cas similaires, le composant thermique détecte la perte de chaleur et coupe le gaz en moins de 60 secondes).

4.2 Utilisation du four gaz

4.2.1 Four gaz

Voussoupezallumerlebruleurdefourdedeuxmanieres selonlemodelede vourcuisiniere

Allumage manuel: Utilisez une allumette ou un allumeur piezzo pour allumer le brûleur, appuyez et tournez la manette du four sur la position de votrechioix, approchez aussiot la flammpour allumer le gaz et des que le brûleur est allumé, enlevez la flamme de l'allumette, et restez appuyé sur la manette pendant environ 3 secondes (un composant thermique détecte la flamme du brûleur et maintainient ouvert le gaz. En cas de disparition de flamme lorsqu'un liquide déborde sur le brûleur ou cas similaires, le composant thermique détecte la perte de chaleur et coupe le gaz en moins de 60 secondes).

Allumage électrique: Si vous four est équipé d'un bouton d'allumage, tout en allumant le gaz, appuyez et tournez la manette du four sur la position de votrechioix et dés que le brûleur est allumé, arrêtez d'appuyer sur l'allumeur et restez appuyé sur la manette du brûleur pendant environ 3 secondes (un composant thermique détecte la flamme du brûleur et maintainient ouvert le gaz. En cas de disparition de flamme lorsqu'un liquide déborde sur le brûleur ou cas similaires, le composant thermique détecte la perte de chaleur et coupe le gaz en moins de 60 secondes).

POSITION	TEMPERATURE
MAX.	250°C
7	230°C
.	220°C
5	210°C
.	200°C
3	190°C
.	180°C
1	170°C
MIN.	155°C

4.2.2 Grill et broche de rôtisserie

Le fonctionnement du grill n'est pas divisé en différents degrés de température. Il fonctionne sur un seul mode afin de creer une source de chaleur constante. Pour se faire, le bouton du brûleur de grill doit être tourné sur la position avec le symbole de grill.

Voussouspuezallumerlebruleurdegrillde deux manieres,compeour lebruleurd four.

Allumer à l'aide d'allumeur-étincelle : Si vous four est équipé d'un bouton allumeur-étincelle, appuyez sur le bouton du grill et tournez le bouton sur la position grill tout en appuyant sur le bouton d'allumage.

Si le bouton est équipé de la fonction de flamme de gaz défaillante (FFD), veuillez suivre les procédures décrites sous le paragraphe 4.3. Lorsque vous appuyez sur le bouton allumeurétincelle, des étincelles se forment automatiquement entre l'allumeur-étincelle et le brûleur, et le brûleur s'allume en conséquence. Vous pouvez ensuite relâcher le bouton allumeurétincelle.

Allumer manuellement: Si vous four n'est pas disposé des fonctions d'allumage citées cédessus, ou s'il y a une coupure de courant vous empêchant d'utiliser ces fonctions, vous pouvez procéder à un allumage manuel. Pour un allumage manuel, appuyez sur le bouton du grill et tournez-le sur la position du grill tout en tenant une flamme (c'est-à-dire un briquet ou une allumette,etc.) sur les trous de l'extrémité avant du brûleur. Dés que vous Voyez que le brûleur s'allume, enlevez la flamme. Si le bouton est disposé de la fonction de flamme de gaz défaillante (FFD), veuillez suivre les procédures décrites sous le paragraph 4.3.

Lorsque le brûleur de grill est utilisé, le couvercle de protection du grill doit être place entre la table de cuisson et le bord supérieur de la porte du four. Le brûleur de grill ne doit jamais être utilisé sans son couvercle de protection car cela risque d'endommager le four en raison de la surchauffe du panneau de commande, et représenté un risque pour l'utilisateur et les petits enfants qui au contact du four.

ATTENTION: Les parties accessibles peuvent être chaudes pendant que le grill est en marche. Tenir les petits enfants hors de portée.

Broche de rottisserie : Cette fonction sert à roir du poulet ou d'autres viandes sur une broche.

Pour utiliser cette fonction, enfourchez la broche à travers la viande. Mettez la viande bien en place à l'aide des deux fourchettes de la broche. Placez un plateau sur le 3ème niveau. Placez le support de broche correctement sur le plateau, et place la broche sur le support, avec l'extrémité de la broche dans le trou de rotisserie. Appuyez sur le bouton de rotation de la broche pour démarrer la rotisserie.

Lorsque la broche de rôtisserie est utilisé, le brûleur de grill doit être allumé. L'utilisation du couvercle de protection du grill est valable pour cette fonction également.

ATTENTION:

• Si le brûleur ne s'est pas allumé au bout de 15 secondes, arrêtez l'appareil, ouvrez la porte et/ou attendez au moins une minute avant d'essayer de rallumer le brûleur.
• Si les flammes du brûleur s'éteingent accidentellement, éteignez le bouton du brûleur, et attendez au moins une minute avant avant d'essayer de rallumer le brûleur.

4.3 Accessoires utilisés dans le four

Nos you recomandons d'utiliser les plats de cuisson indiqués dans les tableaux de cuisson selon le type d'aliments à cuire. Outre les plateaux du four, la grille, et la broche pour poulet roti fournis avec votre four, vous pouvez utiliser des plats en verre, des moulés à gâteaux, des plateaux de four spéciaux adaptés à une utilisation au four et qui sont disponibles dans le commerce. Contrôlez les renseignements relatifs fournis par le fabricant. Si un petit plat est utilisé, placez ce plat sur la grille afin qu'il se retrouve correctement placé au milieu. Les renseignements suivants doivent être pris en compte pour les plats émailrés. Si les alimentés à cuire ne couvrent pas entièrement le plateau du four, si les alimentés sont sortis du surgélateur ou si la plateau est utilisé pour rassembler le jus des alimentents pendant le grill, une déformation peut apparaitre sur le plateau en raison des haute températures de cuisson ou de rôtisserie.

Le plateau retrouvera sa forme une fois refroidi après la cuisson. C'est une déformation physique normale résultat de l'effet de la chaleur.

Ne pas placer ce plateau ou plat dans un environnement froid directement après cuisson dans un plateau ou plat en verre.

Ne pas placer sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse lentement en le plaçant sur un bout de chiffon doux. Sinon, le plateau en verre ou le plat peuvent se briser.

Si vous faites griller au four, nous vous conseillons d'utiliser le grill fourni avec le plateau pour ce produit (si vous four en est équipé). Ainsi les éclaboussures et gouttes d'huile ne saliront pas l'intérieur du four. Si vous comptez utiliser la grande grille, insèrez un plateau sur une des parties inférieures afin d'éviter l'accumulation d'huile. Versez également de l'eau pour un nettoyage facile.

Utilisez les 4^eme et 5^eme niveaux pour le grill et huilez la grille afin d'eviter que les aliments ne collent à la grille.

Comme il a eté précisé dans le paragraphe precedent, n'utilise jamais le brûleur du grill sans son couvercle de protection. Si vous four est équipé d'un brûleur de grill à gaz et que son couvercle de protection manque ou s'il est endommagé, demandez un couvercle de réserve au service agree le plus proche.

Partie 5 : NETTOYAGE ET ENTRETIEN

5.1 Nettoyage

Veillez à ce que toutes des amantes est des brulesursesoiétintesqu le papapareifsoit avant d'effectuer le nettoyage externe.

Important : débranchetz derniers la prise électrique avant de commander le nettoyage.

Contrôlez si les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser. N'utilisez pas des crèmes caustiques, des poudres nettoyantes ou des éponges abrasives, ou des outils durs pour éviter d'endommager les surfaces. Si les liquides débordent autour de votre cuisine, les parties émaillées peuvent être endommagées. Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.

Nettoyage de l'intérieur du four

L'intérieur du four émailé se nettoie plus facilement lorsque le four est encore un peu chaud. Àpres chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempe dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez le. Il est parfois nécessaire d'utiliser un produit de nettoyage pour effectuer un nettoyage complet. Ne pas nettoyer avec des nettoyants secs ou en poudre.

Nettoyage du couvercle verre de la cuisineire

Pour nettoyer le couvercle verre, utilisez un nettoyant à vitres. Puis rincez-le et séchez-le avec un chiffon sec.

Nettoyage des brûleurs gaz et des plaques électriques

Enlevez les grilles émailées, les chapeaux et les brûleurs supérieurs de la cuisine. Nettoyez-les avec de l'eau savonneuse, rincez-les et séchez-les avec un chiffon doux. Faites attention à l'emplacement correct des brûleurs cliquets en les remettant en place. Ne vous servez pas d'éponges abrasives pour nettoyer, car cela rayerait la surface. Il est tout a fait normal que les parties des chapeaux de brûleurs et des grillés émailées touchant les flammes s'altere à certains endroits. Ces extrémités usées ne rouillent pas.

5.2 Entretien

Commencez par débrancher la cuisine et vérifie qu'elle est froide. Retirez le couvercle en verre de la lampe et ensuite l'ampoule. Placez la nouvelle ampoule, résistante à 300^ (specifique four 230V, 25 Watts, Type E14) à la place de l'ancienne ampoule. Remettez le couvercle en verre de la lampe en place.

Autres contrôles

Contrôlez la date de validité du tuyau de gaz régulierement. En cas de date à échéance, veuillez à le changer au plus vite.

En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs ou du four (ex : manettes difficiles à tourner), veuillez contacter le service après vente.

6.Partie: SERVICE APRES VENTE ET TRANSPORT

6.1 Avant de contacter le Service après vente

Si le four ne fonctionne pas :

-Vérifiez que la cusinière est bien branchée
- Vérifiez qu'il n'y a pas de coupure de courant et qu'il y a bien du courant sur la prise
-Pour les modèleés équipés d'une minuterie, vérifiez sa position.

Si le four ne chauffe pas :

La chaleur n'a peut-être pas ete reglee avec la manette de controle du four.

Si la lampe interieure ne s'allume pas :

-Vérifiez que la cuisine est bien branchée

• Vérifiez si l'ampoule est défectueuse. Si tel est le cas, changez-la en suivant es indications préalables.

Cuisson (si la partie inférieure-supérieure ne cuit pas de maniere egale);

Contrôlez les emplacements des grilles, le temps de cuisson et la position du thermostat.

Si vos problèmes persistent malgré ces suggestions, veuillez contacter le service après vente

6.2 Information relative au transport

Si vous avez besoin de transporter la cusiniere, gardez l'emballage original du produit et transportez-le avec. Respectez les consignes de transport indiquees sur l'emballage. Scotchez les parties supérieures, le couvercle et les grilles de la cusiniere. Placez une feuille de papier entre le couvercle supérieur et la table de cisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales du four. Ouvrez la porte du four et mettez du carton ou du papier sur la vitre interieure du four afin que le leche frite et la grille n'endommagent pas la contre-porte du four au cours du transport. Scotchez également la porte du four aux parois laterales.

Si vous n'avez pas l'emballage original;

Prenez des mesures afin de protéger les surfaces externes (verre et surfaces peintes) de la cusinière contre les évventuels coups.

TABLEAU 4

Catègorie II 2E+3+	LPG		NG
	G30	G31	G20	G25
	28-30 mbar	37 mbar	20 mbar	25 mbar
BRULEUR RAPIDE
Diamètre d'injecteur (%mm)	85	85	130	130
Indice nominal (kW)	3	3	2.75	2.75
Indice min. (kW)	0.95	0.95	0.75	0.75
Consommation en 1h	218.13 gr/h	214.28 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			261.9 lt/h	304.5 lt/h
BRULEUR AUXILIARY
Diamètre d'injecteur (%mm)	50	50	72	72
Indice nominal (kW)	1	1	1	1
Indice min. (kW)	0.325 0.325		0.325	0.325
Consommation en 1h	72.71 gr/h	71.42 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			95.24 lt/h	110.74 lt/h
BRULEUR INTERMÉDAIRE
Diamètre d'injecteur (%mm)	65	65	94	94
Indice nominal (kW)	1.75	1.75	1.75	1.75
Indice min. (kW)	0.525	0.525	0.525	0.525
Consommation en 1h	127.25 gr/h	125 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			166.66 lt/h	193.79 lt/h
BRULEUR DE FOUR
Diamètre d'injecteur (%mm)	68	68	105	105
Indice nominal (kW)	2.1	2.1	2.1	2.1
Indice min. (kW)	1.25	1.25	1.25	1.25
Consommation en 1h	152.7 gr/h	150 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			200 lt/h	232.5 lt/h
BRULEUR DE GRILL
Diamètre d'injecteur (%mm)	70	70	105	105
Indice nominal (kW)	2	2	2	2
Indice min. (kW)	-	-	-	-
Consommation en 1h	145.5 gr/h	142.9 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			190.5 lt/h	221.5 lt/h

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concerne, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des dechets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des dechets menagers ou le magasin où vous avez achete le produit.

VESTEL FRANCE 17 RUE DE LA COUTURE PARC D'AFFAIRES SILIC 94563 RUNGIS-FRANCE

52017821 08/2008 R000
