MODE D'EMPLOI CECGW6060 CONTINENTAL EDISON

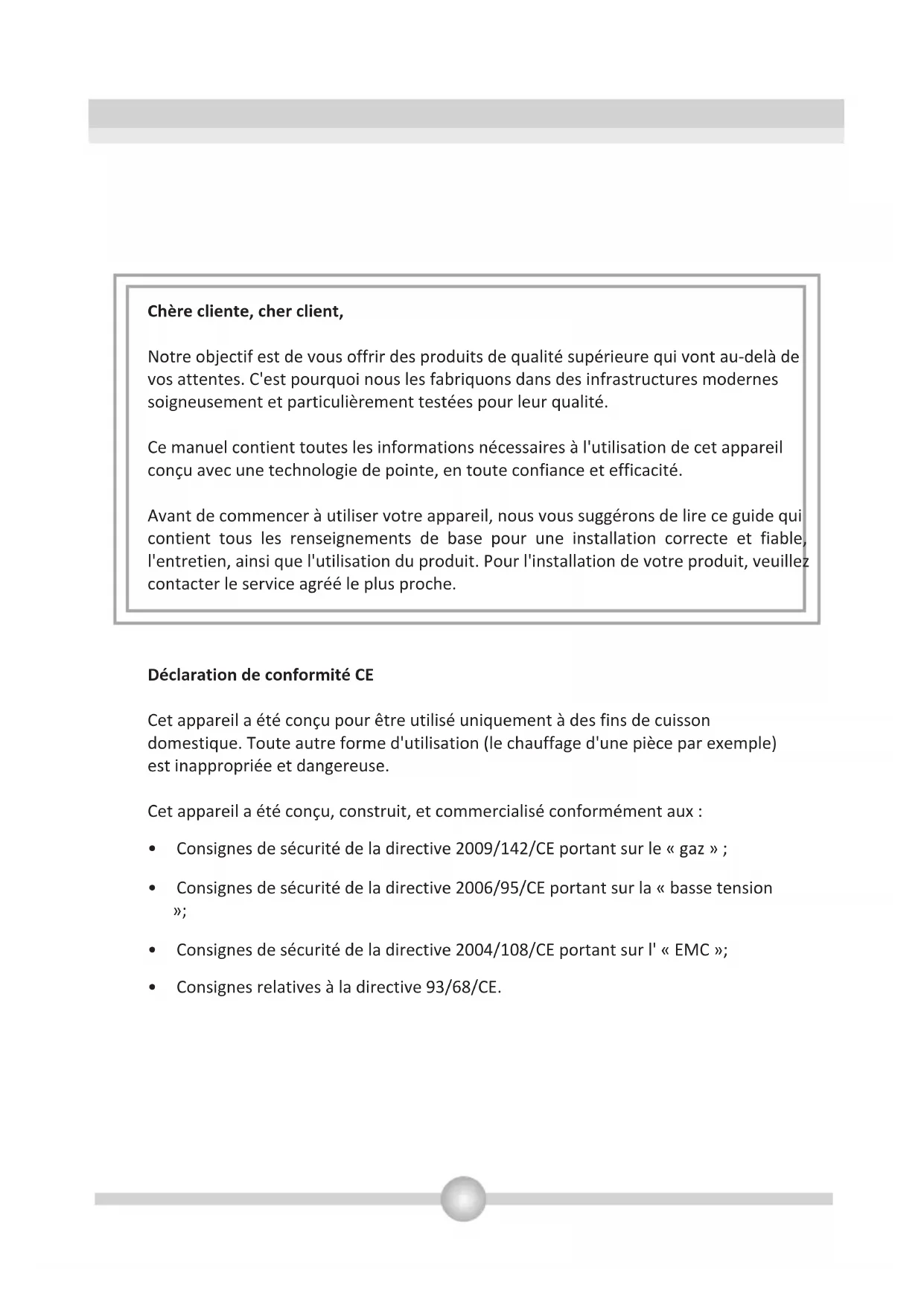

Notre objectif est de vous offrir des produits de qualite supérieure qui sont au-delà de vos attentes. C'est pourquoi nous les fabriquons dans des infrastructures modernes soigneusement et particulièrement testees pour leur qualite.

Ce manuel contient toutes les informations nécessaires à l'utilisation de cet apparéil concu avec une technologie de pointe, en toute confiance et efficacité.

Avant de commencer à utiliser votre apparéil, nous vous sugérons de dire ce guide qui contient tous les renseignements de base pour une installation correcte et fiable, l'entretien, ainsi que l'utilisation du produit. Pour l'installation de votre produit, veuillez contacter le service agréé le plus proche.

Déclaration de conformité CE

Cet apparéil a été créé pour être utilisé uniquement à des fins de cuisson domestique. Toutte autre forme d'utilisation (le chauffage d'unepiece par exemple) est inappropriée et dangereuse.

Cet apparéil a été créé, construit, et commercialisé conformément aux :

• Consignes de sécurité de la directive 2009/142/CE portant sur le « gaz »;
• Consignes de sécurité de la directive 2006/95/CE portant sur la « basse tension »;
• Consignes de sécurité de la directive 2004/108/CE portant sur l' « EMC »;
• Consignes relatives à la directive 93/68/CE.

TABLE DES MATIÈRES

1. BRÈV PRÉSENTATION DU PRODUIT

2.AVERTISSEMENTS

3. INSTALLATION ET PREPARATION À L'UTILISATION

3.1 Environnement d'installation de l'appareil
3.2 Installation du produit
3.3 Réglage des pieds
3.4 Raccordement au gaz
3.5 Branchement électrique et sécurité
3.6 Conversion des gaz

4. UTILISATION DU PRODUIT

4.1 Utilisation des brûleurs

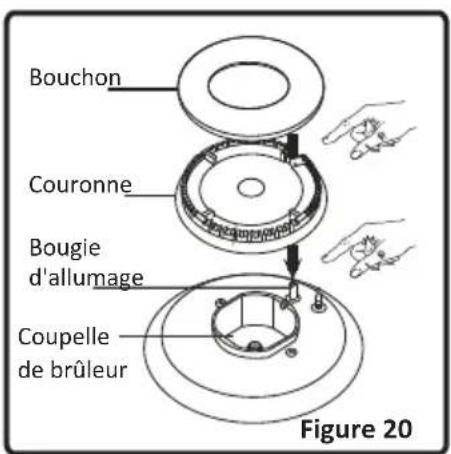

4.1.1 Utilisation des brûleurs de la table de cuisson
4.1.2 Contrôle du brûleur du four
4.1.3 Contrôle du brûleur du grill

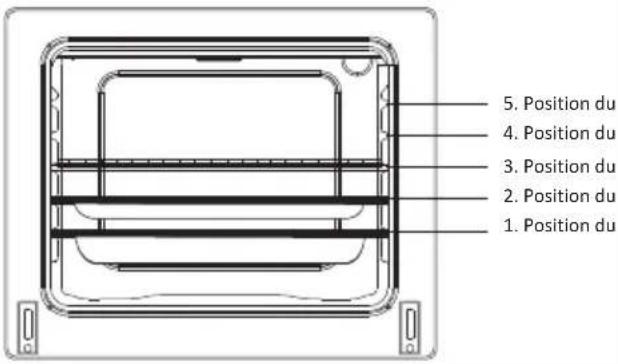

4.2 Accessoires du four

5. NETTOYAGE ET ENTRETIEN

5.1 Nettoyage
5.2 Entretien

6. SERVICE APRES-VENTE ET TRANSPORT

6.1 Dépannage de base à effectuer avant de contacter le service Clients
6.2 Informations relatives au transport

MODELE	PROFON- DEUR (cm)	LARGEUR (cm)	HAUTEUR (cm)
CGW6060	60	60	85

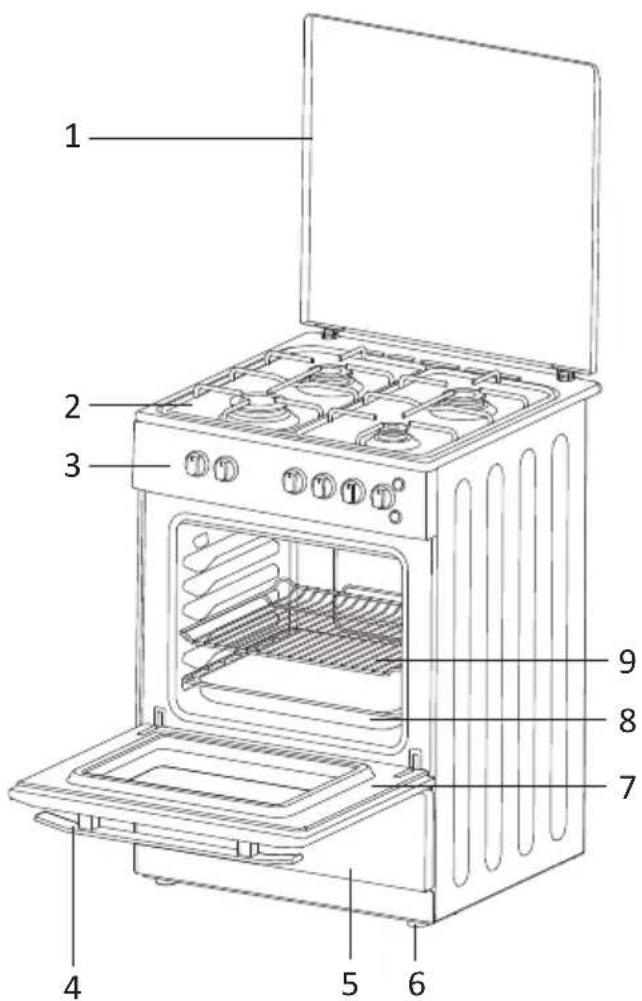

Listedespartiedu four:

1-Couvercle
2- Table de cuisson
3- Panneau de commande
4- Poignée de la porte du four
5-Façade du tiroir
6-Pieds réglables
7- Portedu four
8-Lèche frite
9-Grille

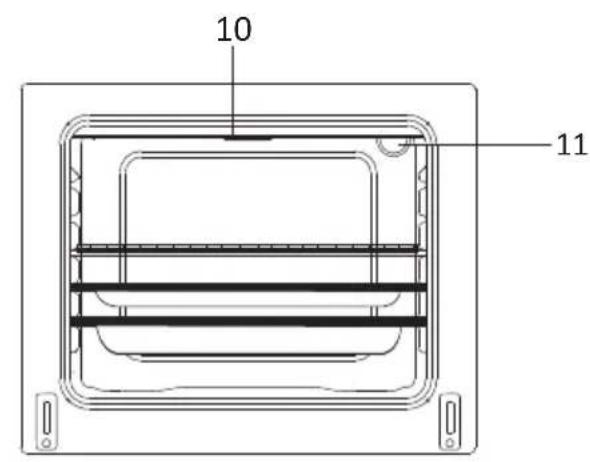

10- Brûleur du grille
11-Lampedoufour

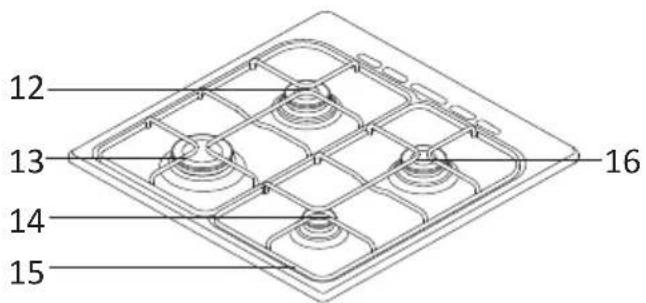

12- Bruleur semi-rapide
13-Bruleur rapide
14- Brûleur auxiliaire
15- Support de la casserole
16- Brûleur semi-rapide

2.AVERTISSEMENTS

PRENEZ TOUTES LES MESURES DE SECURITE IMPORTANTES ET PROCEDEZ À UNE LECTURE COMPLÉTE DU MANUEL AVANT Toute UTILISATION DE L'APPAREIL.

Généralités sur la sécurité

• Les averissements qui suivent visent à garantir votre sécurité. Lire attentivement le manuel avant d'utiliser l'appareil.
• Cét apparéil a été consu pour un usage non-professionnel et domestique.
• Le present apparéil n'a pas été fabriqué pour être utilisé par des personnes (les enfants inclus) aux capacités physiques, sensorielles ou intellectuelles réduites ou manquant d'expérience et de connaissances à moins d'avoir été encadrées ou formées au niveau de l'utilisation de l'appareil par une personne responsable de leur sécurité.
• La fabrication de votre apparéil obéit aux standards et à la réglementation applicables dans votre localité et sur le plan international.
• Les travaux d'entretien et de réparation doivent être effectuels uniquement par des techniciens agrésés. Les travaux d'installation et de réparation réalisés sans suivre les instructions peuvent représenter un danger.
• En cas de dommage du cable d'alimentation, faites-le remplacer par le fabricant, son agent de service ou tout autre technician qualifié afin d'écarter tout danger.
• Si votre apparéil est doté d'une plaque en verre;

AVERTISSEMENT: Si la surface est endommagée, éteignez l'appareil pour éviter un évientuel chocolélectrique.

N'essayez pas de soulever ou de déplacer l'appareil en tirant sur les poignées de sa porte.
Il est dangereux d'alterer ou de modifier les specifications de l'appareil de chaque façon que ce soit.

Installation

• L'appareil doit être installé et mis en marche pour la première fois par un technicien/agréé. Le fabricant n'est pas responsable des dommages causés par un mauvais emplacement ou une mauvaise installation réalisée par un personnel non-agréé.
• Àpres avoir déballé l'appareil, vérifiez si celui-ci n'a pas été endommagé pendant le transport. Si vous remarque une défaillance sur l'appareil, ne l'utilisez pas et contactez immédiatement le service d'entretien/agréé. Comme le matériel usilisé dans la fabrication de l'emballage (nylon, agrafe, styromousse, etc.) est susceptible de nuire à la santé des enfants, n'oubliez pas de l'éloigner immédiatement.

Pour les personnes autorisées :

• Comparez les détails du réseau électrique avec les détails techniques de l'étiquette de presentation avant de brancher l'appareil.
• Avant de proceder à l'installation, vérifie si les conditions de distribution locales (nature et pression du gaz) et les réglages de l'appareil sont compatibles. Les conditions d'ajustement de cet apparéil figurent sur la plaque signalétique.
• Le present apparéil n'est pas relié à un dispositif d'évacuation des produits combustibles. Il sera installé et raccordé conformément aux règlements d'installation en vigueur. Une attention particulière doit être accordée aux exigences requises en matière de ventilation.

Pendant l'utilisation

• Quand vous utilisez le four pour la première fois, une certaine oedur se produit emanant des materiaux d'isoation et des éléments qui chauffent. Pour cette raison, avant d'utiliser votre four, utilisez-le à la température maximum pendant 45 minutes. Vous doivent aérer correctement l'endetroit où le produit est utilisé.
  Lorsque l'appareil est utilisé, ces surfaces extérieures chauffent. Les surfaces internes du four, et la sortie du conduite de fumée sont pratiquement chaudes. Meme si l'appareil est eteint, ses parties conservent leur chaleur pendant une période donnée. Evitez de toucher aux surfaces chaudes, et tenez les enfants à l'ecart.
• Veuillez toujours utiliser des gants pour enlever et replacer les aliments dans le four.
• Veuillez toujours vousMETRE en retrait de l'appareilpendant l'ouverture de la portedu four pour permettre a une eventuelle formation de vapeur ou de chaleur du se libérer.
• Ne pas laisser la cusinière sans surveillance lors de la cuisson d'huiles liquides ou solides. Des conditions de chaleur extrème peuvent dans ces conditions donner lieu à un incendie. Ne versez jamais d'eau sur des flammes générées par de l'huile. Couvre la casserole ou la poèle avec son couvercle afin d'étosffer la flamme, puis éteindre la cusinière.
• ATTENTION: L'utilisation d'une cusinière à gaz entraine l' apparition de chaleur, d'humidité, et de produits de combustion dans la piece ou l'appareil est installé. Assurez-vous que la cuisine est correctement ventilée lorsque l'appareil est en cours d'utilisation, laissez les orifices de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique).
• ATTENTION: L'appareil a eté fabriqué uniquement pour la cuisson. En conséquence, il ne doit pas être utilisé à d'autres fins, pour le chauffage de pieces, par exemple.
• Pendant l'utilisation du brûleur du grill, laissez la porte du four ouverte et n'oubliez pas de tousjours utiliser le bouclier déflecteur de grill fourni avec le produit. N'utilise jamais le brûleur du grill avec la porte du four fermée.
• Si vous n'avez pas l'intention d'utiliser l'appareil pendant une longue période, débranchez-le. Laissez le bouton interrupteur principal eteint. Veillez aussi à fermer le robinet de gaz lorsque vous n'utilise pas l'appareil.

ATTENTION: Les couvercles en verre peuvent se briser sous l'effet de la chaleur. Fermez tous les brûleurs avant de refermer le couvercle. Laissez la surface de la table de cuisson refroidir Avant de fermer le couvercle.

• Tout déversement doit être enlevé du couvercle avant l'ouverture de cette dernière.
• Ne jamais rien laisser posé sur la porte ou le tiroir lorsqu'ils sont ouverts. Vous risqueriez de déséquilibrer le four ou de casser le couvercle.
• Ne pas placer d'objets lourds ou inflammables, (nylon, sacs en plastique, papier, chiffon, etc.) sur le tiroir du bas. Cette mise en garde vaut aussi pour les ustensiles de cuisine avec accessoires en plastique (poignées).
• Protégez votre apparéil contre les effets atmosphériques. Ne pas l'exposer aux effets tels que le soleil, la pluie, la neige, la poudre, etc.
• N'approche pas de matières inflammables lorsque l'appareil est en marche.

2. AVERTISSEMENTS

• Faites attention aux cables d'alimentation des autres apparciels électriques qui se trouvent pres de l'appareil, afin qu'ils ne soient pas en contact avec les zones chaudes.
• L'appareil n'a pas eté fabriqué pour être utilisé au moyen d'une minutes externe ou d'un système de télécommande distinct.
• Ne pas secher les éponges, les lavettes et d'autres objets similaires sur l'appareil ou sur ses poignées.
• Ce manuel a été concu en commun pour plus d'un modele. Notre apparéil ne comprend peut être pas toutes les caractéristiques décrites dans ce manuel. Veuillez préter Attention aux paragraphs comportant des images dans le manuel.

Mesures de sécurité à observer pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de la cusinière avant le nettoyage ou l'entretien. Pour ce faire, vous pouvez soit le débrancher, soit éteindre l'interrupteur principal.

AVERTISSEMENT: Veillez à ce que l'appareil soit étéint avant de procéder au remplacement de la lampe afin d'éviter un évientuel choc électrique.

• Evitez d'utiliser des nettoyants fortement corrosifs ou des grattoirs comportant des objets métalliques pointus pour nettoyer la vitre de la porte du four carils peuvent rayer la surface et briser la vitre.
• Toutes les mesures de sécurité possibles ont ete prises afin d'assurer la sicurite du client. Etant donne que la vitre peut se briser, nous vous conseillons de faire attention pendant son nettoyage afin de ne pas la rayer. Evitez de cogner ou de frapper sur la vitre avec les accessoires.

Sécurité des enfants

AVERTISSEMENT: Les parties accessibles peuvent s'avérer chaudes pendant le fonctionnement du gril. Ténir les petits enfants hors de portée. Les enfants ne doivent pas s'approcher du four.

• Quand la porte du four est ouverte, ne laissez pas les enfants grimper sur la porte ou s'asseoir sur la porte.
• Surveilliez les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.

POUR L'EFFICACITE ET LA SECURITE DE L'APPAREIL, NOUS VOUS RECOMMANDONS D'UTILISER LES PIECES DE RÉSERVE ORIGINALES ET DE NE FAIRE APPEL QU'A NOS SERVICES AGRÉES EN CAS DE BESOIN.

3. INSTALLATION ET PREPARATION À L'UTILISATION

Cette cusinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pieces et materiaux, saura répondre à vos besoin sous tous les aspects. Vousdez zire ce manuel afin de ne pas rencontres de problèmes dans le futuro, et afin de pouvoir obtaining des résultats satisfaisants. Les renseignements suivants sont les regles requises pour une installation et un service corrects. Ils doivent particulièrement être lus par le technicien qui doit installer l'appareil.

Coordonnées du service agréé pour l'installation de votre apparéil.

3.1 Environnement d'installation de l'appareil

• Voitre produit doit etre installé et utilise a un endroit ou il y aura tous jours une ventilation.
• Pendant son fonctionnement, cet apparéil nécessite 2m3 / h d'air par kw.
• Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse etre utilisé dans cet environnement. Le flux d'air moyen doit enter par les trous d'air ouverts sur les parois ouvertes vers l'extérieur.

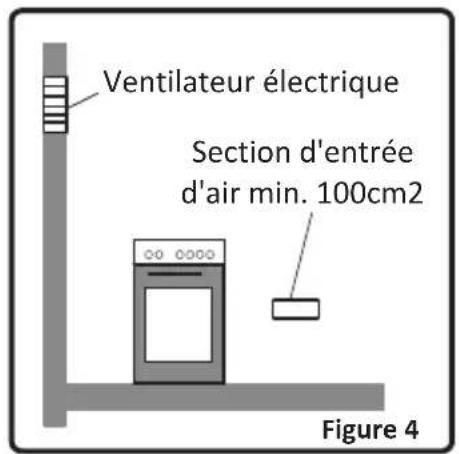

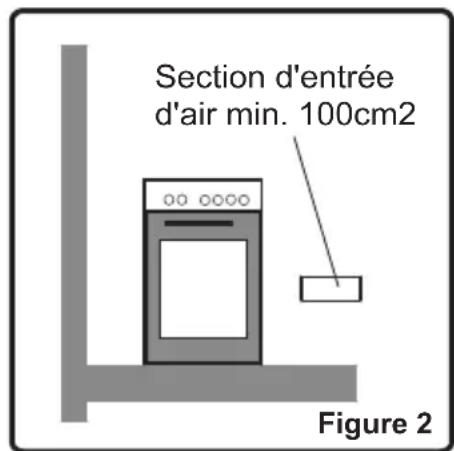

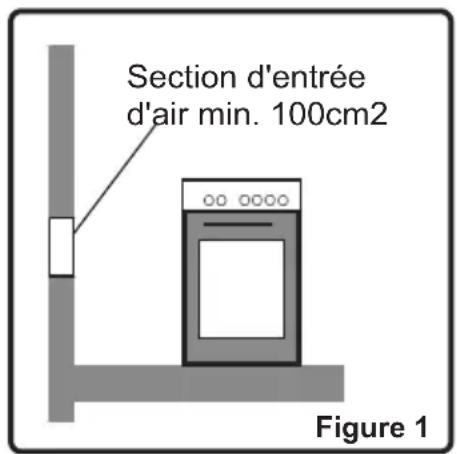

• Ces trou d'air doit avoir au moins une section transversale de 100 cm2 efficace pour la transition de l'air (un trou d'air ou plus peut être ouvert.) Ce(s) trou(s) doit(ven)t être ouvert(s) pour ne pas être obstrué(s). Ils doivent de préférence être situés tout pres du fond et à l'opposé des fumées qui s'échépent des gaz brûlés qui ont été vidés. S'il s'avéré impossible d'ouvrir ces ventilations à partir de l'emplacement où l'appareil est installé, l'air requis peut également être obtenu à travers la piece voisine, pourvu que cette piece ne soit pas une chambre à coucher ou un endroit dangereux. Dans ce cas la « piece voisine » doit également être aérée comme requis.

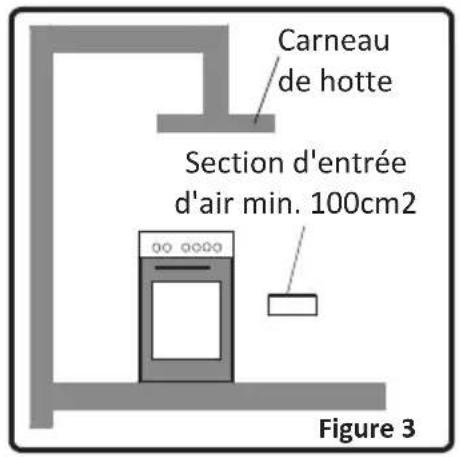

Echappement des gaz brûlés de l'environnement

Les cusinières à gaz émettent le gaz brûlé directement vers l'extérieur ou à travers les hottes d'échévement branchées à une cheminée qui donne directement à l'extérieur. S'il n'est pas possible dinstaller une hotte de cusinière, installez un ventilateur électrique sur la fenêtre ou le mur ouvert vers l'extérieur. Le ventilateur électrique doit pouvoir changer l'air de la cuisine 4-5 fois son propre volume d'air par heures.

3.2 Installation du produit

Il existe quelques facteurs auxquels vous doivent regardier. Soyez ne doit pas regardier l'installation de l'appareil.

• La cusinière peut être placee pres d'un autre meuble de telle façon que la hauteur du meuble ne dépasse pas la hauteur de la table de cuisson de la cusinière.
  Veillez a ne pas la placer pres d'un refrigerateur, a ce qu'il n'y ait pas matieres inflammables ou non-inflammables comme les rideaux, les chiffons impermeables...etc. qui pourraient prendre feu rapidement.
• Prévoyez un espace d'environ 2cm tout autour de l'appareil pour la circulation de l'air.
• Le meuble proche de l'appareil doit être fabriqué avec un matériel résistant à une température attegrant 80^ .

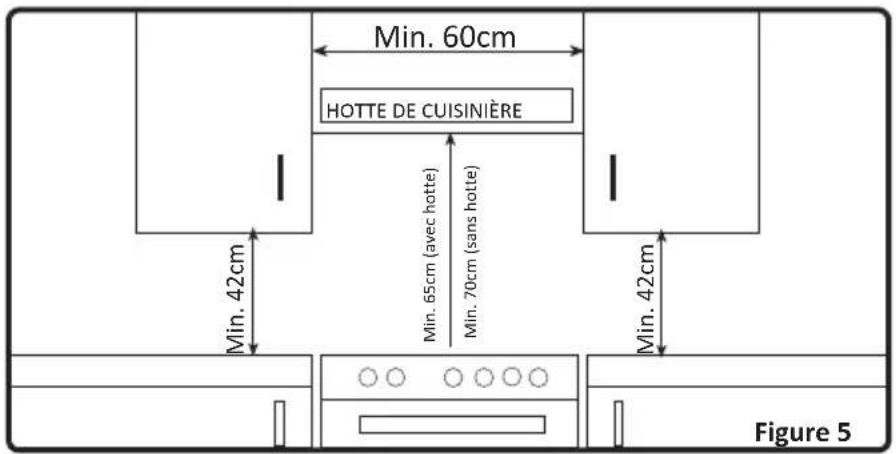

• Si le meuble de cuisine est plus haut que la table de cuisson, il doit y avoir un espace d'au moins 10cm entre leurs cotsés.

Les hauteurs minimales qui séparent le support de casserole, les placards encastrés, les hottes aspirantes, le ventilateur et le produit sont indiquées à la figure 5. Ainsi, la hotte aspirante doit avoir une hauteur minimale de 65cm à partir du support de casserole. S'il n'y a pas de hotte, la hauteur ne

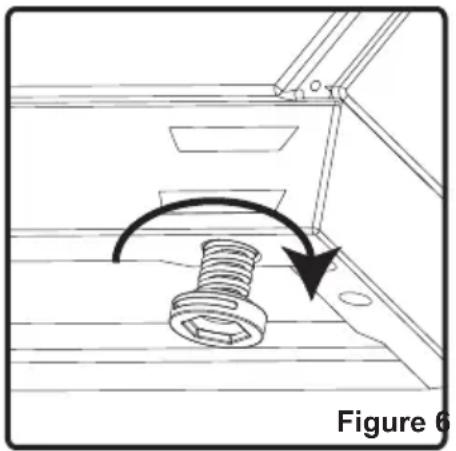

3.3 Réglage des pieds

Votre apparéil possède 4 pieds régables. Àpès avoir installé l' apparéil où il sera utilisé, vérifiez s'il est en équilibre. Si ce n'est pas le cas, vous pouvez procéder à un réglage de ses pieds en les tournant dans le sens horsaire. Vous pouvez hausser l' apparéil de 30mm maximum grâce à ses pieds. Si les pieds sont correctement réglés, vous ne devez pas déplacer l' apparéil en le tirant, mais en le soulevant de préférence.

3.4 Raccordement au gaz

Assemblage de l'alimentation en gaz et vérification des fuites

La connexion du gaz doit respecter les standards et la réglementation applicables dans la localité et sur le plan international. Vous trouvez z'information relative aux types de gaz appropriés et les injecteurs de gaz appropriés dans le tableau des caractéristiques techniques. Si la pression des gaz utilisés est différente des valeurs en vigueur dans votre localité, il peut s'avérer nécessaire de monter un régulateur de pression disponible sur l'alimentation en gaz. Nous vous recommendons de contacter le service agrée afin d'effectuer ces réglages.

Points à vérifier pendant le montage du tuyau flexible

Si la connexion de gaz a eté faite à travers un tuyau flexible relié à l'alimentation en gaz de l'appareil, elle doit également être fixée par un collier. Connectez votre apparéil à la ressource de gaz avec un tuyau court et durable. La longueur maximale autorisée du tuyau est 1,5m. Le tuyau qui achemie le gaz vers l'appareil doit être changé (1) une fois par an pour assurer la sécurité.

Le tuyau doit être éloigné des endroits susceptibles de chauffer à des températures excédant 500 degrés Celsius. Le tuyau ne doit pas être tordu ou plie. Il doit être loin des recoins tordus, des objets mobiles, et ne doivent pas être défaillants. Avant de procéder au montage, vérifie un eventuel défaut de production.

Après avoir allumé le gaz, vérifie tous les tuyaux et points de connexion avec de l'eau ou un fluide savonnieux pour voir s'il y a fuite. Évitez d'utiliser une flamme neue pour vérifier les fuites de gaz. Aucune composante metallique utilisée pendant la connexion du gaz ne doit être rouillée. vérifie également les dates d'expiration des composantes à utiliser.

Points à vérifier pendant le montage du tuyau fixe

Pour proceder au montage d'une connexion au gaz fixe (connexion de gaz effectuee a l'aide d'un ecrou par exemple), il existe differentes methodes utilisées dans differents pays. Les pieces les plus usualles ont déjà ete fournies avec voire apparieil. Toutes les autres pieces peuvent etre fournies en pieces detachees.

Pendant les connexions, assurez-vous que l'écrou de la rampe d'alimentation en gaz reste fixe pendant la rotation. Pour une connexion sécurisée, utilisez des clés de taille appropriée. Pour toutes les surfaces existantes entre les différentes composantes, veuillez toujours utiliser les joints fournis. Les joints utilisés doivent également avoir ete approvues dans une telle opération de connexion de gaz. Evitez d'utiliser les joints de plomberie pour connecter le gaz.

3. INSTALLATION ET PREPARATION À L'UTILISATION

N'oubliez pas que la connexion de cet apparéil au gaz a été prévue dans le pays pour lequel il a été fabriqué. Le principal pays de destination figure sur le couvercle arrêté de l' apparéil. Si vous avez à vous en servir dans un autre pays, n'importe qu'elle connexionprésentée dans l'illustration ci-dessous peut être requise. Dans ce cas, recherche les pieces de connexion appropriées et obtenez-les pour une connexion sécurisée.

Il est recommandé de contacter le service agréé pour être en mesure d'effectuer les connexions de gaz de façon appropriée et conformément aux standards de sécurité.

ATTENTION! Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites De gaz.

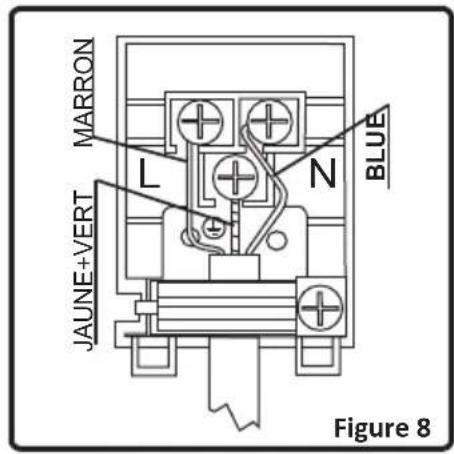

3.5 Branchement électrique et sécurité

Pendant le branchement électrique, respectez les consignes prescrites dans le manuel d'utilisation.

• Le conducteur de terre doit être connecté à la borne de terre.
• Vous doivent securiser le cordon d'alimentation avec une isolation appropriée à raccarder à la source d'alimentation pendant le branchement. S'il n'este pas de sortie électrique de terre appropriée et conforme aux régulations sur le lieu d'installation, contactez notre service agréé. La sortie électrique de terre doit être prés de l'appareil.
• Ne jamais utiliser de rallonge.
  Le cable d'alimentation ne doit pas toucher les surfaces chaudes du produit.
• Si le cable est endommagé, contactez le Service agréé pour le faire remplaçer.
• Les connexions electriques erronées peuvent endommager leur apparéil et être dangereuses pour votre sécurité, ce qui annule ainsi votre garantie.

3. INSTALLATION ET PREPARATION À L'UTILISATION

• L'appareil a ete conu pour fonctionner sous un courant electrique de 230V 50Hz. En cas de reseau electrique different, veuillez contacter votre service agree.

• Le cordon d'alimentation doit être éloigné des surfaces chaudes de l'appareil. Sinon, il va s'endommager et occasionner un court-circuit.
• Le fabricant decline sa responsabilité face à toute forme de dommage et de pertes provoqués par un mauvais branchement effectué par une personne non agrée.

3.6 Conversion des gaz

Attention : Les procedures suivantes doivent être réalisées par un technicien qualifié.

Viete apparieil a ete conu pour fonctionner avec du gaz de petrole liquifié ou du gaz naturel. Les bruleurs peuvent etre adaptés à differents types de gaz, en remplaçant les injecteurs correspondants et en ajustant la longueur de flamme minimale adaptee au gaz utilise.Pour cette raison, les etapes ci-apres doivent etre suivies:

Changement d'injecteurs:

Brûleurs de la table de cuisson:

• Coupe l'alimentation en gaz principal et débranche du secteur.

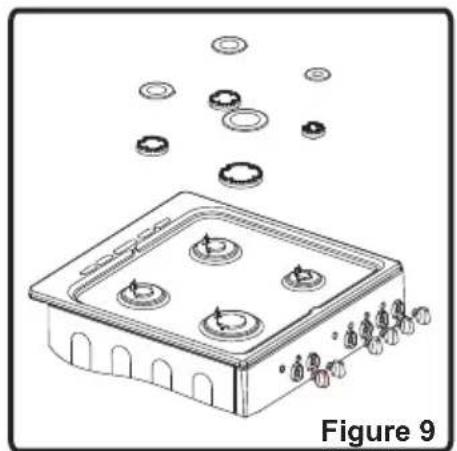

• Retirez le couvercle du brûleur et l'adaptateur (Figure 9).

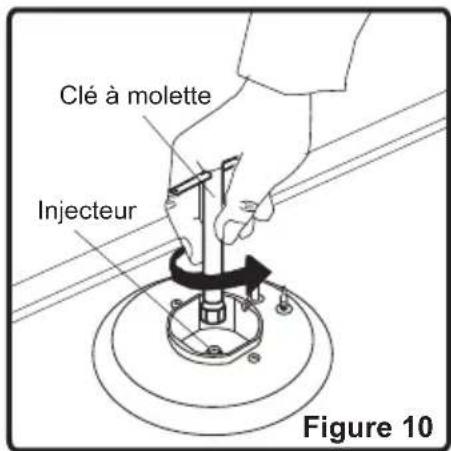

• Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (Figure 10).
• Remplacez l'injecteur en utilisant un autre parmi係数 qui ont ete prevus dans les pieces de rechange, avec des diametes correspondants adaptés au type de gaz à utiliser, en fonction du diagramme d'information (egalement fourni).

Injecteurs du four/gril :

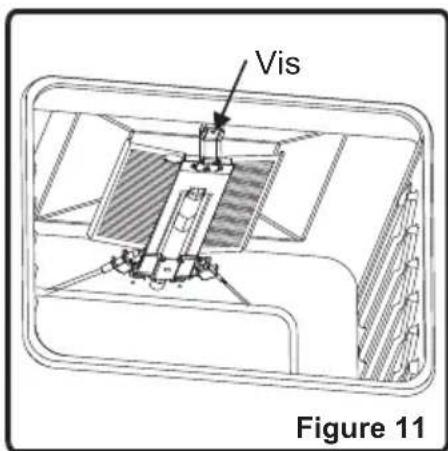

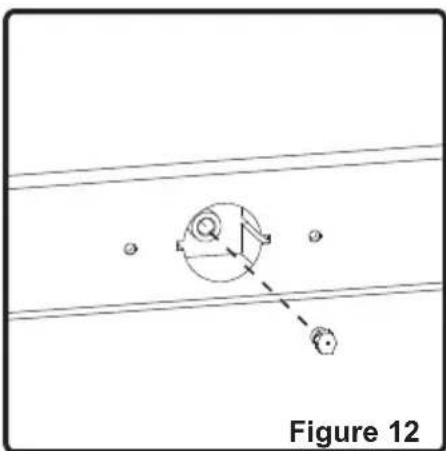

Les injecteurs du four et du grill sont montés par une vis unique placé au bout du brûleur. Pour les brûleurs du grill, cette vis est déjà visible (Figure 11). Enlevez la vis, tirez le brûleur du grill vers vous pour voir l'injecteur se dresser sur la surface arrière de la cavity du four (Figure 12)..

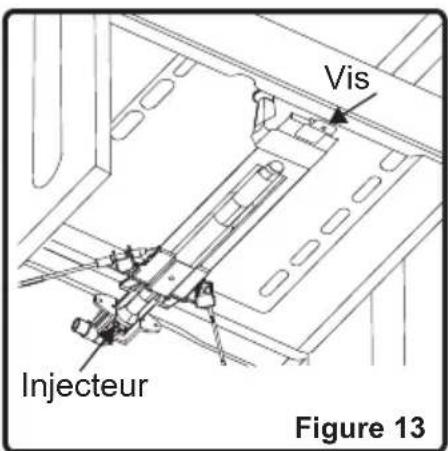

Pour les brûleurs, ouvrez le compartment du tiroir pour voir la vis de fixation qui se trouve sur le brûleur (Figure 13). Enlevez la vis, déplacez le brûleur en diagonale et l'injecteur apparaitra sur le côte arrêté de la boîte du brûleur (Figure 12).

Enlevez les injecteurs en utilisant une clé de 7 mm et remplacez l'injecteur en utilisant un autre parmi ceux qui ont été prévus dans les pieces de rechange, avec des diamètres correspondants adaptés au type de gaz à utiliser, en fonction du diagramme d'information (également fourni).

Réglage de la position de flamme réduite :

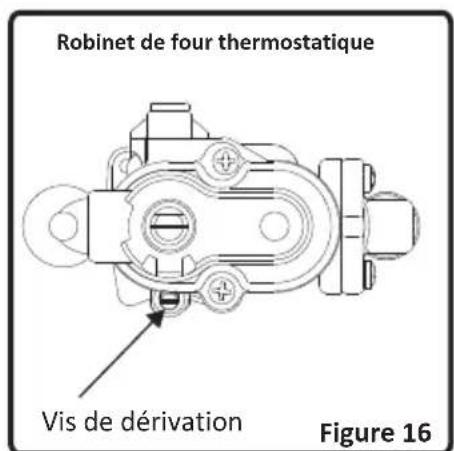

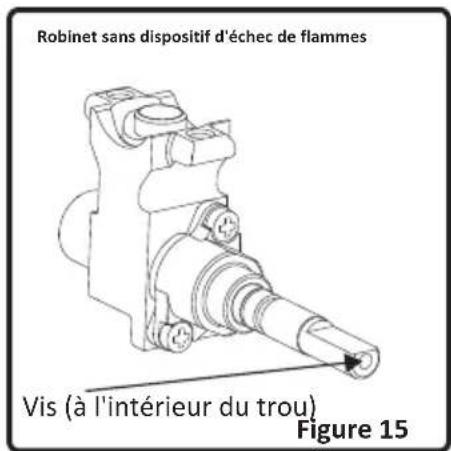

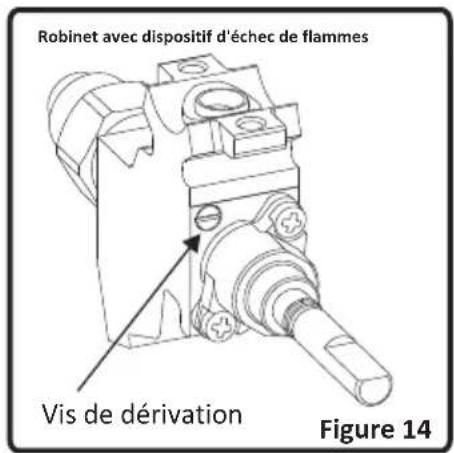

La longueur de la flamme à la position minimale peut s'ajuster à l'aide d'une vis plate située sur le robinet. Pour les robinets dotés d'un dispositif d'échec de flammes, la vis se trouve sur le côté de la tige du robinet (Figure 14). Pour les robinets sans dispositif d'échec de flammes, la vis se trouve sur le côté de la tige du robinet (Figure 15). Pour un réglage plus facile de la position de flamme réduite, il est conseilé d'enlever le panneau de commande (et le microrupteur, le cas échéant) pendant le réglage.

3. INSTALLATION ET PREPARATION À L'UTILISATION

Pour déterminer la position minimale, allumez les brûleurs et laissez-les à la position minimale. À l'aide d'un petit tournevis, serrez ou desserrez la vis de dérivation de 90^ environ. Lorsque la flamme a atteint une longueur d'au moins 4mm , le gaz est bien réparti. Assurez-vous que la flamme ne s'éteigne pas en passant de la position maximale à la position minimale. Créez un vent artificiel avec votre main en

Pour le brûleur du four, faites-le fonctionner à la position minimale pendant 5 minutes. Ouvrez et reférmez la porte du four 2 à 3 fois pour vérifier la stabilité de la flamme du brûleur.

Le réglage de la position de flamme réduite n'est pas requis pour les brûleurs du grill.

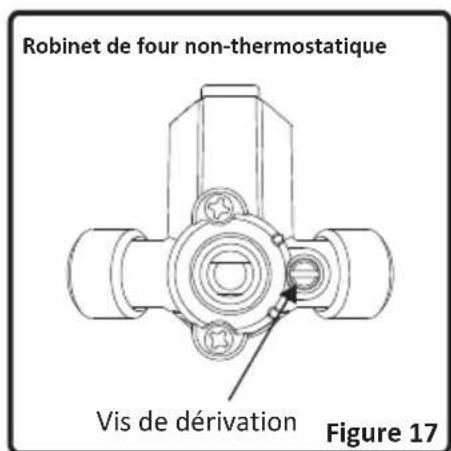

Position à laquelle la vis de dérivation doit être dévisée pendant la conversion du GPL au GN. Lors de la transformation de NG à LPG, cette même vis doit être resserrée. Assurez-vous que l'appareil est

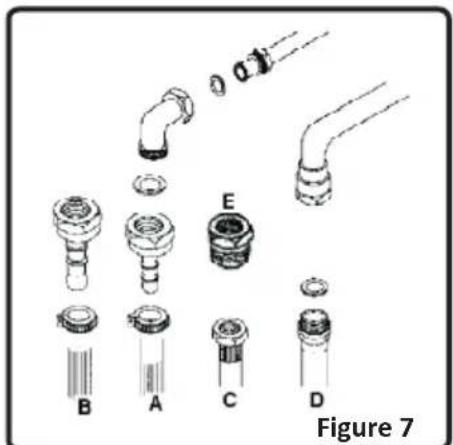

Changement du tuyau d'alimentation en gaz:

Pour certains pays, le type d'alimentation en gaz peut être différent des gaz NG/GPL. Dans ce cas, enlevez les composantes de connexion actuelles et les écrous (le cas échéant) et connectez la nouvelle alimentation en gaz en conséquence. Dans toutes les conditions, toutes les composantes utilisées dans les connections de gaz doivent être approvées par les autorités locales et/ou internationales. Dans toutes les connexions de gaz, reportez-vous à la clause intitulée « assemblage de l'alimentation en gaz et vérification des fuites" expliquée précédemment.

4. UTILISATION DU PRODUIT

4.1 Utilisation des brûleurs

Allumage des brûleurs

Pour savoirquelboutonva avecquelbruleur,vérifiezle symbolede la position au-dessus du bouton.

Allumage manuel des brûleurs à gaz

Si vous appeareil n'est doté d'aucune aide favorisant l'allumage ou si le réseau électrique est en panne, respectez les procédures représentées ci-dessous:

Pour les brûleurs de la table de cuisson : Pour allumer l'un des brûleurs, appuyez et tournez son bouton dans le sens antihoraire jusqu'à ce que le bouton se retrouve à la position maximale. Approchez une allumette, un allume-gaz ou tout autre objet manuel de sa circonférence supérieure. Éloignez la source d'allumage aussiôt que vous Voyez une flamme stable.

Pour le brûleur du four : Pour allumer le brûleur du four, appuyez et tournez son bouton de contrôle dans le sens antihoraire jusqu'à ce qu'il se retrouve à la position maximale. Approchez une allumette, un allume-gaz ou tout autre objet manuel de l'orifice d'allumage situé sur le côte gauche avant du brûleur. Éloignez la source d'allumage aussitôt que vous VOYZ une flamme stable.

Pour le brûleur du grill : Pour allumer le brûleur du grill, tournez le robinet du grill dans la position horaire jusqu'à ce que le marqueur du bouton pointe sur le signe du grill. Ensuite, maintenez le bouton appuyé et approchez une allumette, un allume-gaz ou toute autre source d'allumage des orifices du brûleur. Éloignez la source d'allumage aussitôt que vous VOYZ une flamme stable.

- Allumage électrique

L'allumage électrique des brûleurs à gaz peut se faire de deux façon, en fonction de la configuration de votre apparéil.

Allumer à l'aide d'allumeur-étincelle: Appuyez sur le robinet du brûleur que vous pouze utiliser et tournez le bouton dans le sens antihoraire jusqu'à ce que le bouton se retrouve à la position maximale. Ensuite, avec l'autre main, appuyez parallèlement sur le bouton d'allumage (Figure 18). Appuyez immédiatement sur le bouton d'allumage, parce que si vous attendez, une accumulation de gaz peut amener la flamme à se propager. Continue à appuyer sur le bouton d'allumage jusqu'à ce qu'une flamme stable apparaisse sur le brûleur.

Allumage à travers le bouton de la table de cuisson (microrupteur): Appuyez sur le robinet du brûleur que vous pouze utiliser et tournez son bouton dans le sens antihoraire (sens horaire pour le brûleur du grill) jusqu'à ce que le bouton se retrouve à la position maximale. Pendant ce temps, maintenez le bouton enforcé. Les bougies d'allumage généreront des étincelles tant que vousMaintiendrez le bouton de contrôle appuyé. Le microrupteur qui se trouve sous le bouton produit automatiquement des étincelles à travers la bougie d'allumage du brûleur. Continue à appuyer sur le bouton jusqu'à ce qu'une flamme stable apparaisse sur le brûleur.

Dispositif de sécurité contre les flammes :

Bruleurs à gaz (Si vous table de cisson est dotée d'un dispositif de sécurité contre le gaz)

Les tables de cuisson dotées d'un dispositif d'échec de flammes assurent la sécurité lorsque la flamme s'éteint accidentellement. En pareille situation, le dispositif bloquera les canaux utilisés par les brûleurs à gaz et évitera toute accumulation de gaz non brûlé. Patientez 90 secondes avant de rallumer un brûleur à gaz éteint.

Brûleurs du four/gril :

Independament du modele de votre apparéil, tous les brûleurs de four sont dotés d'un dispositif de sécurité contre le gaz. Pour cette raison, pendant l'allumage, maintenez le bouton du four appuyé jusqu'à Obtir des flammes stables. Si les flammes restent instables après que vous ayez relâché le bouton, repreneze la procédure. Si le brûleur du four ne s'allume pas après avoir maintainu le bouton du brûleur appuyé pendant 30 secondes, ouvrez la porte du four et n'essayez pas de rallumer avant 90 secondes au moins. Lorsque les flammes du four s'échappent accidentellement, repreneze la même procédure.

4.1.1 Utilisation des brûleurs de la table de cuisson

Position débranchée

Position MAX.

Position MIN.

MODULER
Figure 19

La table de cuisson a 3 positions: Off (0), Max (symbole de grosse flamme) et Min (symbole de petite flamme). ÀpRES avoir allumé le brûleur à la position « Max. », vous avez la possibilité d'ajuster la longueur de la flamme entre les positions « Max. » et « Min. ». Évitez d'utiliser les brûleurs lorsque le bouton se trouve entre les positions « Max. » et « Off »

Après l'allumage, procédez à une vérification visuelle des flames. Si vous VOYZ une pointe jaune, des flames suspendues ou instables, fermez le robinet à gaz, et vérifie au niveau des bouchons et des couronnées (Figure 20). Bien plus, voirlez à ce qu'aucun liquide ne se soit écoulé à l'intérieur des coupelles de brûleur. Si les flames du brûleur s'échépent accidentellement, fermez les brûleurs, aéréz la cuisine avec de l'air frais, et n'essayez pas de rallumer avant les 90 prochainses secondes.

En fermant la table de cuisson, tournez le bouton dans le sens horaire jusqu'à ce que le bouton pointe sur « 0 » ou jusqu'à ce que le marqueur du bouton pointe vers le haut.

4. UTILISATION DU PRODUIT

Votre table de cuisson a des bruleurs de diametes differents. Le moyen le plus economique d'utiliser le gaz consiste aCHOISIR les bruleurs a gaz aux tailles correspondantes a celles des reciplents de cuisson et a ramener la flamme a la position minimale une fois le point d'ébullition atteint. Nous vous recommandons de tousjours couvrir voitre récipient de cuisson.

Pour une performance maximale des principaux brûleurs, utilisez les réciements ayant les diamètres à fond plat ci-après : Si vous utilisez des réciements aux dimensions inférieures à celles précisées ci-après, des pertes d'énergie s'en suivront.

Brûleur rapide / Wok : 22-26cm

Brûleur semi-rapide 14-22cm

Figure 21

Lorsque les brûleurs ne sont pas en cours d'utilisation pendant des périodes prolongées, veuillez toujours mettre le principal bouton de contrôle du gaz à la position d'arrêt.

AVERTISSEMENT:

Utilisez uniquement des casseroles à fond plat et assez écais.
Veillez a ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.
- La température des parties exposées peut être élevée lorsque l'appareil est utilisé. C'est pourquoit il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
- Àpres utilise, la plaque de cuisson reste très chaude pendant une longue durée. Ne pas la toucher et ne pas placer d'objets dessus.
- Évitez de mettre couteaux, fourchettes, cuillères, et couvercles sur la table de cuisson car ils deviennent chauds et poursaient entraîner des brûlures graves.

4.1.2 Contrôle du brûleur du four

Après avoir allumé le brûleur du four comme expliqué plus haut, vous pouvez ajuster à Volonté la température à l'intérieur du four, en vous faisant guider par les numéroros qui se trouvent sur le panneau de commande ou sur l'anneau du bouton: Plus le chiffre est élevé, plus la température est nécessaire. De même, les petits chiffres sont synonyms de températures inférieures. Si votre four est doté d'un thermostat, consultez le tableau des températures ci-dessous pour les références de température concernant ces chiffres. Évitez de faire fonctionner l'appareil entre la position "Off" et le marqueur de la première température dans le sens antihoraire. Toutjours utiliser le four entre les numéroros maximum et minimum. En fermant le four, tournez le bouton dans le sens horaire jusqu'à ce que le bouton indique la position « 0 »

60x60

POSITION	TEMPERATURE
MAX.	290°C
7	240°C
•	230°C
5	200°C
•	190°C
3	180°C
•	170°C
1	150°C
MIN.	145°C

Prechauffage

Si vous doivent préchauffer le four, il est conseilé de le faire pendant 10 minutes. Pour les recettes nécessitant des températures élevées comme le pain, les pâtes, les pains cuits en galette, les souflés, etc., il convient de préchauffer le four afin d'obtenir des résultats optimums. Pour obtenir de plusieurs résultats lors de la cuisson de denrées congelées ou fraîches prêtes à la consommation, veuillez toujours préchauffer le four dans un premier temps.

Cuisson

Veillez a ce que les denrées à cuire soient disposées au centre de l'étagère et qu'il y ait suffisamment de place dans le écipient de cuisson afin de garantir une circulation maximale.
- Positionnez les recipiens sur un plateau de cuisson bien dimensionné au-dessus de l'étagère pour éviter tout déversement sur la base du four et pour faciliter la tâche de nettoyage.
- Le matériel et la finition de la plaque de cuisson et des recipients utilisés affectent le brunissement de la base. Les ustensiles en émail, noirs, lourds ou non collant renforcent le brunissement de la base. Les plaques en aluminium brillant ou en acier poli éloignent la chaleur et doivent lieu à moins de brunissement de la base.
- Pendant la cuisson de plus d'un repas dans le four, disposez les recipients au centre de différentes étagères只不过 que d'en entasser plusieurs sur une seule. Cette disposition favorisera la circulation de la chaleur pour des résultats encore plus satisfaisants.
- Si vous cuisez plus d'une plaque composée des mêmes articles comme les gâteaux ou les biscuits par exemple, échangez de plaques pendant la cuisson. À défaut, vous pouvez enlever la plaque supérieure à la fin de la cuisson et déplacer la plaque inférieure en direction de l'étagère supérieure pour finir l'opération de cuisson.
- Évitez deposer les plaques de cuisson directement sur la base du four dans la mesure où elles y interférènt avec la circulation de l'air et peuvent amener la base à brûler; utilisez la position de l'étagère inférieure.

4.1.3 Contrôle du brûleur du grill

ATTENTION: Les parties accessibles peuvent s'avérer chaudes pendant le Fonctionnement du grill. Tenir les petits enfants hors de portée.

Juste après avoir allumé le brûleur, installez le bouclier thermique du grill sous le panneau de commande. Ensuite, soulevez légèrement la porte du four jusqu'à ce que celle-ci s'arrête à la position semi-ouverte (30°) et touche au bouclier thermique.

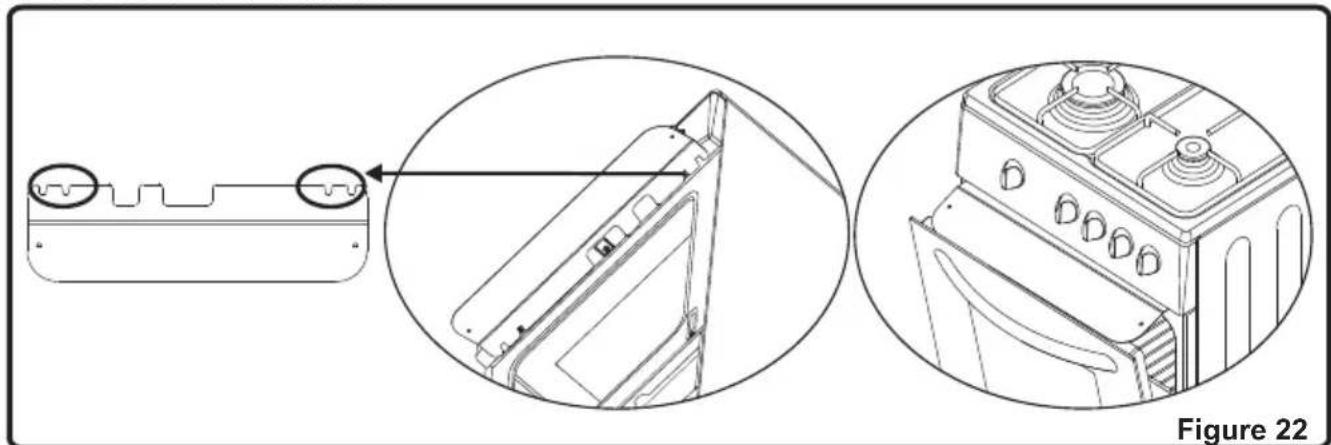

Assemblage du bouclier thermique du grill

Tenez le bouclier thermique en Maintenant les avertissements orientés vers le haut. Vous verrez deux petites fentes sur les cots drot et gauche du bord arriere du bouclier, comme dans le schema ci-dessous.

Deux vis ont eté prévues sous le panneau de commande. Maintenez l'alignement sur les fentes de montage de sorte que le bouclier soit coincide au niveau du panneau de commande. Poussez le bouclier en direction de l'appareil jusqu'à ce qu'il reste fermement en place.

Cuisson

• Le brûleur du grill ne peut être modulé entre les positions max et min, et creée une source de chaleur à un régime constant. En fermant le brûleur du four, tournez le bouton dans le sens horsaire jusqu'à ce que le bouton indique la position « 0 »
• Mettez le plateau sur l'étagère en dessous de la grille afin de recueillir laGRAisse pendant le grill.
• Posez la grille sur les étagères les plus élevées (5 éme 6), de sorte que les denrées ne touchent au brûleur du grille.
• Préchauffez le grill pendant quelques minutes avant de sceller les steaks ou le toastage. Les denrées doivent être returnées pendant la cuisson tel que requis.
• Les alimentés doivent être bien secs avant d'être passés au grill afin de minimiser les risques d'éclaboussure. Brossez légèrement les viandes maigres et les poissons avec un peu d'huile ou du beurre fondu pour qu'ils restent frais pendant la cuisson.
• Installez les aliments au centre de la grille pour permettre une circulation maximale de l'air.
• Ne couvrez jamais la poèle grill ou la grille avec du papier d'aluminium au risque de provoquer la brûlure du grill.
• Si vous appeareil est doté d'une poèle gril et d'un ensemble manche comme accessoires, reportez-vous à la section réservée aux accessoires pour savoir comment proceder.

AVERTISSEMENT: Assurez-vous d'avoir fermé le grill avant de referrer la porte.

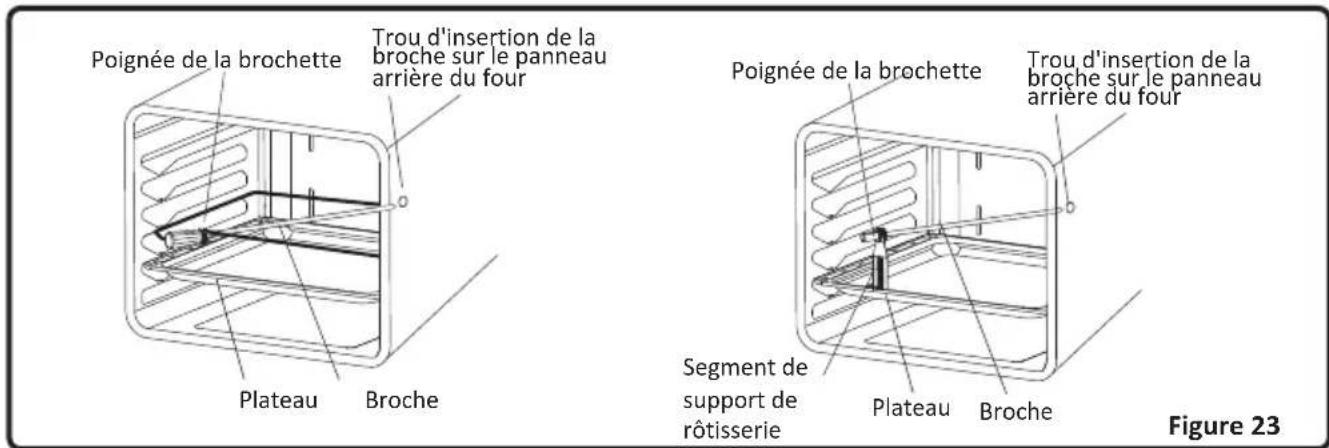

Broche de rôtisserie utilisé avec le grill)

Cette fonction est utilisée pour roir les viandes comme le poulet entier notamment au moyen d'une brochette. Pour utiliser cette fonction, enfourchéz la broche à travers la viande. Mettez la viande bien en place à l'aide des deux fourchettes de la broche. Placez un plateau sur le 3ème niveau. Placez le support de broche correctement sur le plateau, et place la broche sur le support, avec l'extrémité de la broche dans le trou de rotitisserie. Appuyez sur le bouton de rotation de la broche pour démarrer la rotitisserie. Lorsque la broche de rotitisserie est utilisé, le brûleur de grill doit être allumé. L'obligation d'utiliser le grill avec la porte du four ouvert et le couvercle de protection en place s'applique aussi à cette fonction.

4. UTILISATION DU PRODUIT

4.2 Accessoires du four

• Le four est livré avec des accessoires. Cependant, vous pouvez également utiliser des accessoires achetés sur le marché, qui doivent pour cela être résistants à la chaleur et aux flammes. Vous avez par ailleurs la possibilité d'utiliser des éléments en verre, des moules à gâteaux, des plaques de four spéciales appropriées pour'utilisation à l'intérieur du four. Assurez-vous de respecter les consignes prescrites par le fabricant de ces accessoires.
• Si un petit plat est utilisé, placez ce plat sur la grille afin qu'il se retrouve correctement placé au milieu.
• Si les alimentés à cuire ne couvrent pas entièrement le plateau du four, si les alimentents sont sortis du surgélateur ou si le plateau est utilisé pour rassembler le jus des alimentents pendant le grill, une déformation peut apparaitre sur le plateau en raison des hauteures températures de cisson ou de rôtisserie. Le plateau retrouvera sa forme une fois refroidi après la cisson. C'est une déformation physique normale résultat de l'effet de la chaleur.
• Ne pas placer ce plateau ou plat dans un environnement froid directement après cuisson dans un plateau ou plat en verre. Ne pas placer sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse lentement en le plaçant sur un bout de chiffon doux. Sinon, le plateau en verre ou le plat peuvent se briser.
• Si vous faites griller au four, nous vous conseillons d'utiliser le grill fourni avec le plateau pour ce produit (si vous four en est équipé). Si vous comptez utiliser la grande grille, insérez un plateau sur une des parties inférieures afin de recueillir huile. Versez également de l'eau pour un nettoyage facile.
• Comme il a été précisé dans le paragraphe précédent, n'utilisez jamais le brûleur du grill sans son couvercle de protection. Si votre four est équipé d'un brûleur de grill à gaz et que le bouclier thermique du grill manque ou s'il est endommagé, demandez-en un de réserve au service agréé le plus proche.

Cavité du four

Positions du support pour les supports moulés

Accessoires du four

• Les accessoires de votre four peuvent être différents en fonction du modele de votre produit.

Grille
	La grille sert à griller ou à porter différents ustensiles de cuisine. Pour bien repérer la grille dans la cavité, mettez-la sur n'importe quel support et poussez la grille jusqu'à la fin.
Plateau profond
	Le plateau profond sert à cuire les ragoûts. Pour bien repérer le plateau dans la cavité, mettez-la sur n'importe quel support et poussez la grille jusqu'à la fin.

Tiroirs
Rabat	Poussez-tirez le rabat

Tiroir-rechaud

5.1 Nettoyage

Veillez à ce que tous les boutons de contrôle soient éteints et que l'appareil soit refroidi avant d'effectuer le nettoyage du four. Débranchez l'appareil. Contrôlez si les produits de nettoyage sont approvés et recommandés par le fabricant avant de les utiliser. comme ils peuvent endommager les surfaces, n'utilise pas de crèmes caustiques, de poudres nettoyantes abrasives, de laine de fer épaisse ou d'outils durs. Si les liquides débordent autour de votre four, les parties émaillées peuvent être endommagées. Nettoyez immédiatement les liquides ayant débordé.

Nettoyage du four

L'intérieur du four émailé est mistrux nettoyé lorsque le four est chaud. Àpres chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempe dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Vous pouvez avoir besoin d'utiliser un matériel de nettoyage liquide de temps à autre pour boucler le nettoyage. Ne pas nettoyer avec des nettoyants secs et en poudre, ou encore avec le dispositif de nettoyage à vapeur.

Nettoyage catalytique

Le nettoyage catalytique se fait grâce à un revêtement, appliqué à la cavité du four. Les liners catalytiques éliminent les petits résidus de graisse lors des cuissons à températures élevées. Si des résidus de graisse s'installent au terme de la cuisson, ils peuvent être éliminés après avoir vidé le four à 2500 °C pendant une heures. Il s'agit ici de limites. Toutte la cavité n'est pas nettoyée; tout est fonction du lieu où se trouvent les liners; le fond est en émail et la fenêtre de la porte est en verre. Toutefois, les deux parties doivent encore être nettoyées à l'aide des détergents domestiques.

Pour enlever la grille

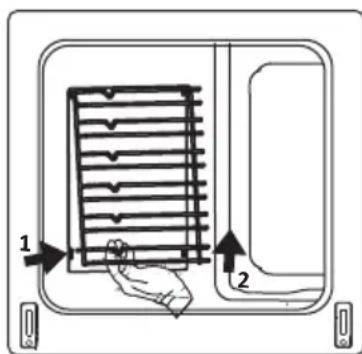

Pour enlever le support grillage;

Poussez le support grillage comme indiquedans la figure.Apres l'avoir libérée(1),, soulevez-la(2).

Nettoyage du couvercle en verre

Pour pouvoir nettoyer le couvercle en verre, utilisez un détergent approprié. Puis rincez-le et sechez-le avec un chiffon sec.

Pour enlever la porte du four

Pour enlever la portedou four :

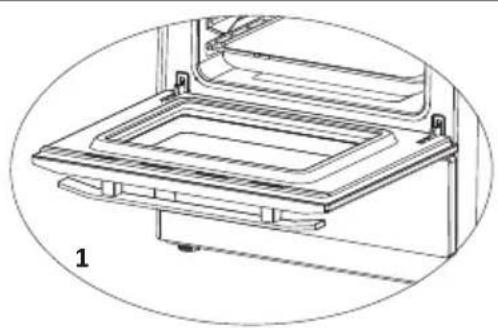

Ouvre la portedou four (1).

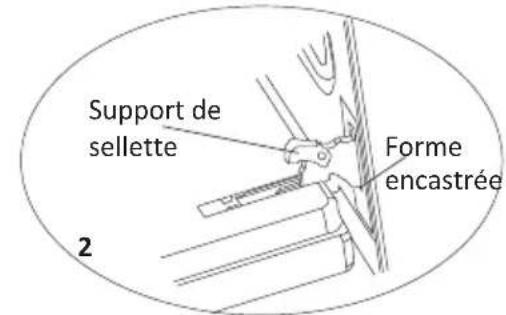

- Ouvrez le support de sellette jusqu'à la position finale (2).

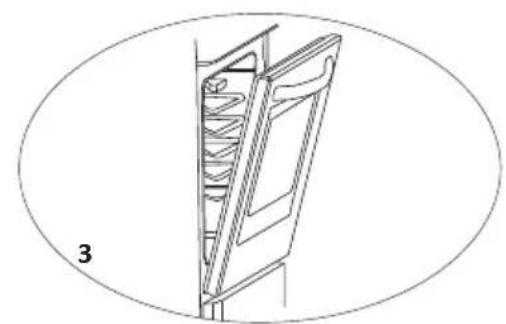

Fermez la porte jusqu'à ce qu'elle soit presqu'entierement fermée comme indiquedans le 3 schema et enlevez-la en tirant versvous-meme.

REMARQUE: Pour remonter la porte, faites le contraire de ce qu'il faut pour l'enlever.

Assurez-vous que les formes encastrées soient bien positionnées sur la charnière comme indiquédans le deuxième schéma.

Nettoyage des brûleurs à gaz et des plaques

• Soulevez les supports de casserole, les bouchons et les couronnés (Figure 16).
• Essuyez et nettoyez le panneau du dos avec un chiffon savonneux.
• Lavez-les et rincez-les. Ne les laissez pas mouillés. Séchez-les immédiatement avec un tissu en papier.
• Àpres le nettoyage, assurez-vous d'avoir réassemblé correctement les pièces.
• Evitez de nettoyer une partie de la table de cuisson avec une éponge métallique. Elle raye la surface.
• Les surfaces supérieures du support de casserole peuvent etre rayées avec le temps a cause de leurutilisation. Ces parties ne seront pas affectees par la rouille et ce n'est pas une defaillance liée à la production.
• Pendant le nettoyage de la plaque de la table de cuisson, veillez à ce que de l'eau ne s'écoule pas

Bouchons du brûleur:

Périodiquement, lavez les supports de casserole émailés, les couverclles émailés, les têtes de brûleur avec de l'eau chaude savonneuse, puis rincez et séchez bien. Àpres les avoir soignement séché, remplacez-les correctement.

Parties émailées:

Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou matérielux nettoyants abrasifs. Ne pas laisser de vinaigre, café, lait, sel, eau, citron, ou jus de tomate en contact prolongé avec les parties émaillées.

Acier inoxydable :

Les parties en acier inoxydable doivent être nettoyées réquémment avec de l'eau chaude savonneuse et une éponge douce, puis être séchéées avec un chiffon doux. Ne jamais utiliser de poudres ou matérieliaux nettoyants abrasifs. Ne pas laisser de vinaigre, café, lait, sel, eau, citron, ou jus de tomate en contact prolongé avec les parties en acier inoxydable.

5.2 Entretien

Changement de I'ampoule

Tout d'abord, débranchez l'appareil de l'alimentation électrique et veillez à ce qu'il refroidisse. Enlevez l'ampoule après avoir sorti les lentilles en verre. Placez la nouvelle ampoule, résistante à 300^ à la place de l'ancienne ampoule (230 V, 25 Watts, Type E14). Mettez les lentilles en verre. Notre appareil sera ensuite prét à l'emploi.

L'ampoule a ete conue pour une utilisation precise à l'intérieur des appeareils de cuisson domestique et ne saurait par consequent convenir à I'éclairage domestique.

Autres contrôles

Contrôlez le tuyau de connexion de gaz de temps en temps. En cas de simple anormalité, veuilles informer le service technique pour le faire changer. Nous vous recommendons de changer pieces de connexion de gaz une fois par an. En cas d'anomalie lors de l'utilisation des boutons de commande de la cuisineire, veuilles contacter le service agréé.

6. SERVICE APRES-VENTE ET TRANSPORT

6.1 Dépannage de base à effectuer avant de contacter le service Clients

Si le four ne fonctionne pas;

• Le four peut être débranché, il peut y avoir une coupure de courant.
  Le four ne chauffe pas;
• La chaleur peut être régée avec le bouton de contrôle de chauffage du four.

La lampe du four ne s'allume pas;

• Vérifiez le courant électrique. Vérifiez l'etat de la lampe. Si tel est le cas, changez-les en suivant les indications du guide.

Cuisson (si la partie inférieure-supérieure ne cuit pas de maniere eigale);

• Contrôlez les emplacements des plaques, le temps de cuisson et les degrés de chaleur selon le manuel.

Les brûleurs de la table de cuisson ne fonctionnent pas correctement :

• Vérifiez pour savoir si les pieces du brûleur ont été bien assemblées (surtout après le nettoyage).
• Il se peut que la pression d'alimentation en gaz soit trop faible/élevée. Pour les apparêils qui fonctionnent avec les bouteilles GPL, cette dernière pourrait être vide.

Si les problèmes de l'appareil continuent même après avoir effectué les vérifications antérieures, contactez le Service d'Assistance Autorisé.

6.2 Information relative au transport

Gardez l'emballage original du produit et transportez-le dedans au besoin. Respectez les signaux de transport disponibles sur l'emballage. Scotchez les parties supérieures de l'appareil, couvercles et têtes, ainsi que les supports de recipients, aux panneaux de cuisson. Placez une feuille de papier entre le couvercle supérieur et la table de cuisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales du four. Scotchez du carton ou du papier sur le couvercle de devant sur la paroi de verre interieure du four afin que la grille n'endommage pas le couvercle du four au cours du transport. Fixez aussi la porte du four aux parois laterales.

En l'absence de l'emballage original, approuze un carton qui puisse protégger l'appareil, notamment ses surfaces externes (surfaces en verre et peintes), des forces extérieures.

Catégorie de gaz : II2E+3+FR Classe: 1	GPL		GN
	G30	G31	G20	G25
	28-30 mbar	28-30/37 mbar	20 mbar	25 mbar
BRULEUR RAPIDE
Diamètre d'injecteur	85	85	115	125
Indice nominal (kW)	2.9	2.9	3	3
Consommation en 1h	210.9 gr/h	207.1 gr/h	285.7 lt/h	332.2 lt/h
Consommation en 1h(à 150C et 1013mbar
BRULEUR SEMI-RAPIDE
Diamètre d'injecteur	65	65	97	94
Indice nominal (kW)	1.7	1.7	1.75	1.75
Consommation en 1h	123.6 gr/h	121.4 gr/h	166.7 lt/h	193.8 lt/h
Consommation en 1h(à 150C et 1013mbar
BRULEUR AUXILIAIRE
Diamètre d'injecteur	50	50	72	72
Indice nominal (kW)	0.95	0.95	1	1
Consommation en 1h	69.1 gr/h	67.9 gr/h	95.2 lt/h	110.7 lt/h
Consommation en 1h(à 150C et 1013mbar
BRULEUR DE FOUR
Diamètre d'injecteur	76	76	120	120
Indice nominal (kW)	2.7	2.7	2.6	2.6
Consommation en 1h	196.3 gr/h	192.9 gr/h	247.6 lt/h	287.9 lt/h
Consommation en 1h(à 150C et 1013mbar
BRULEUR DE GRIL
Diamètre d'injecteur	68	68	110	110
Indice nominal (kW)	2.1	2.1	2	2
Consommation en 1h	152.3 gr/h	150 gr/h	190.5 lt/h	221.5 lt/h
Consommation en 1h(à 150C et 1013mbar

Le symbole qui figure sur le produit ou sur son emballage indique que leedit produit peut ne pas etre traitede déchet menager. Il doit etre déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et electroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent etre causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures menagères ou le magasin où vous aze achete le produit.

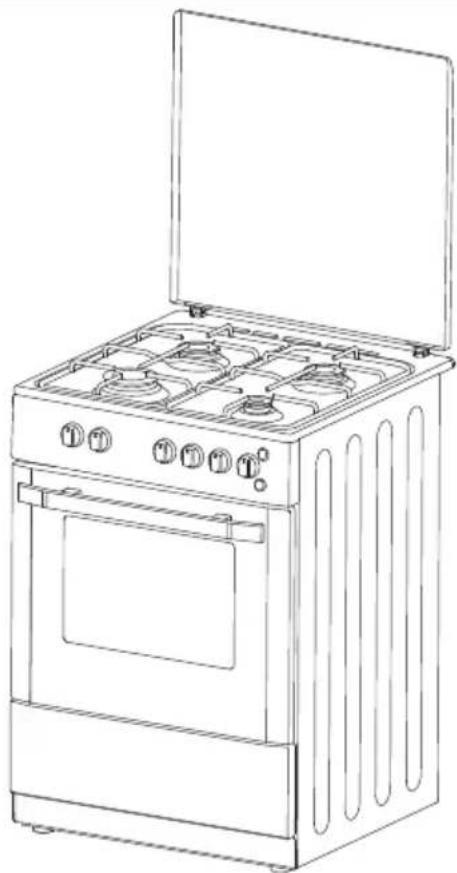

Continental Edison

CGW6060

ES

INSTRUCCIONES DE USO E INSTALACION DE LA COCINA A GAS DE LIBRE INSTALACION

Estimado CLIENTE,
