Caractéristiques techniques	Cuisinière ESSENTIEL B ECG 602i, 4 foyers, four électrique, classe énergétique A
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Capacité du four	65 litres
Type de cuisson	Convection naturelle
Fonctions du four	Chaleur tournante, grill, cuisson traditionnelle
Utilisation	Commandes mécaniques, boutons de réglage de la température et du temps
Entretien	Nettoyage manuel, grilles et plat en émail amovibles
Sécurité	Système de sécurité avec arrêt automatique, porte froide
Informations générales	Poids : 50 kg, couleur : blanc, garantie : 2 ans

FOIRE AUX QUESTIONS - ECG 602i ESSENTIELB

Pourquoi ma cuisinière ESSENTIEL B ECG 602i ne s'allume-t-elle pas ?

Vérifiez que la cuisinière est correctement branchée à une prise fonctionnelle et que le disjoncteur n'a pas sauté.

Comment régler la température de cuisson sur ma cuisinière ?

Utilisez le bouton de réglage de la température situé sur le panneau de commande pour sélectionner la température souhaitée.

Que faire si la plaque vitrocéramique ne chauffe pas ?

Assurez-vous que la casserole est compatible avec les plaques à induction et qu'elle est bien centrée sur la zone de cuisson.

Comment nettoyer la cuisinière ESSENTIEL B ECG 602i ?

Utilisez un chiffon doux et un nettoyant adapté pour les surfaces en vitrocéramique. Évitez les produits abrasifs qui pourraient rayer la surface.

Quel type de casseroles puis-je utiliser avec ma cuisinière ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte, en aluminium et en céramique, assurez-vous qu'elles sont compatibles avec les plaques à induction si applicable.

Comment réinitialiser ma cuisinière si elle ne fonctionne pas correctement ?

Débranchez la cuisinière pendant environ 5 minutes, puis rebranchez-la pour effectuer une réinitialisation.

Ma cuisinière émet un bruit inhabituel, que faire ?

Vérifiez si des objets se trouvent entre la plaque et le fond de la casserole. Si le bruit persiste, contactez le service client.

Comment régler la minuterie sur ma cuisinière ?

Appuyez sur le bouton de minuterie et utilisez les flèches pour régler le temps souhaité, puis appuyez à nouveau pour confirmer.

Est-ce que ma cuisinière a une fonction de sécurité ?

Oui, la cuisinière ESSENTIEL B ECG 602i est équipée d'une fonction de sécurité qui éteint automatiquement les zones de cuisson après une période d'inutilisation.

Où puis-je trouver le manuel d'utilisation de ma cuisinière ?

Le manuel d'utilisation est disponible sur le site officiel d'ESSENTIEL B dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI ECG 602i ESSENTIELB

Notice d'utilisation

Pour vous aider à bien vivre votre achat

1

1

一

一

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITÉ, à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que cette cuisine ne gaz vous donnera entière satisfaction.

sommaire

consignes d'usage 6

Usage prévu 6

Précautions d'utilisation table de cuisson 11

Précautions d'utilisation du four 12

En cas d'incendie 13

Tiroir inférieur 13

Mise au rebut 14

Fiche produit 15

contenu de l'emballage 17

description de l'appareil 17

Description de la table de cuisson 17

Description du bandeau de commande de la cuisineire 18

installation 19

1)Déballage et installation 19

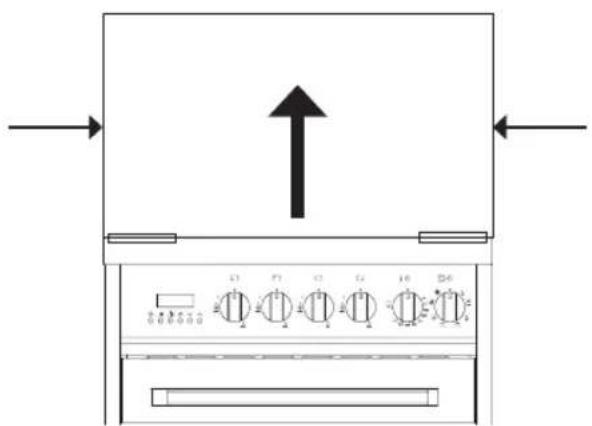

2) Retrait du couvercle en verre 20

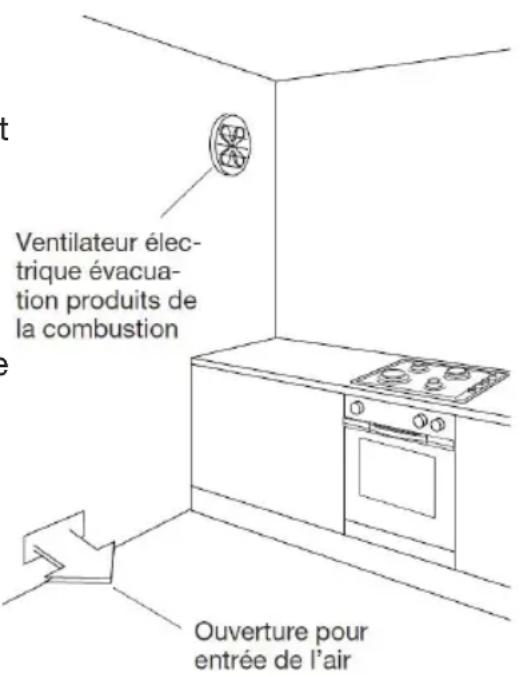

3) Ventilation du local et évacuation des gaz de combustion 20

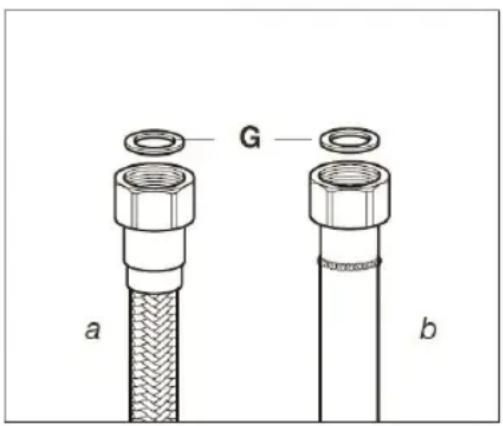

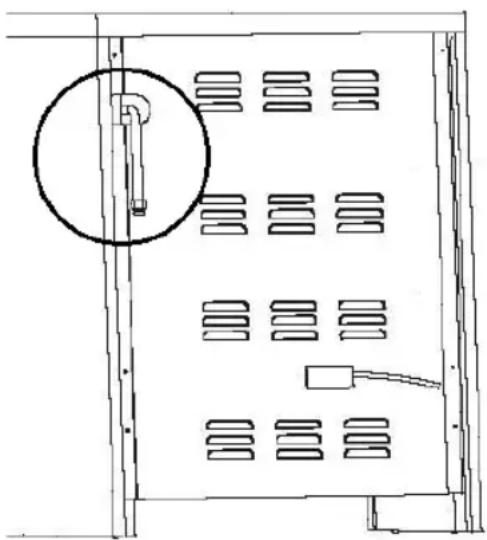

4) Raccordement au gaz 21
5) Adaptation des brûleurs aux différents types de gaz 24

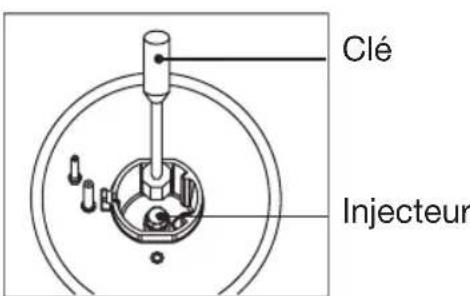

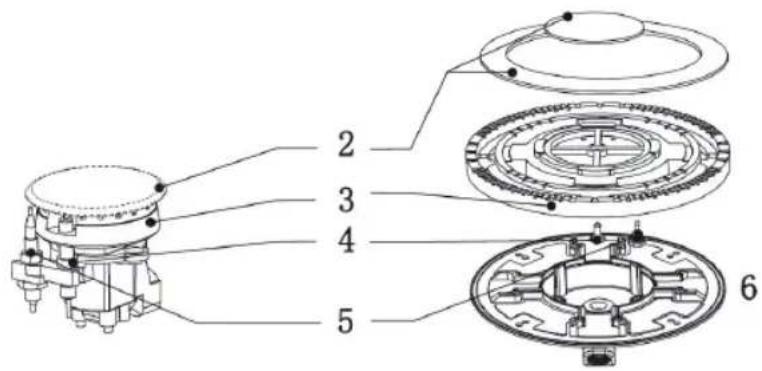

6) Remplacement des injecteurs 25

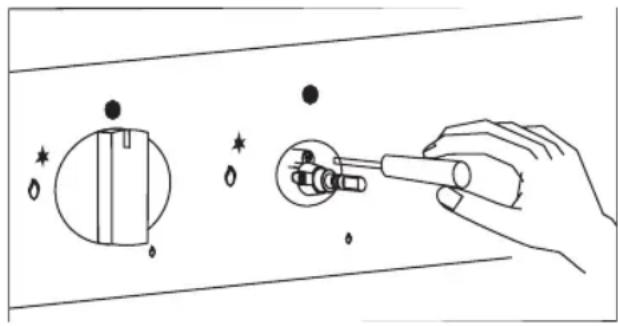

7) Reglage du ralenti 26

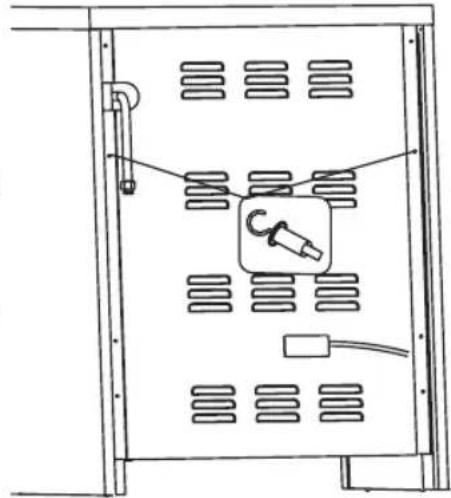

8) Dispositif anti-basculement de la cusinière 26

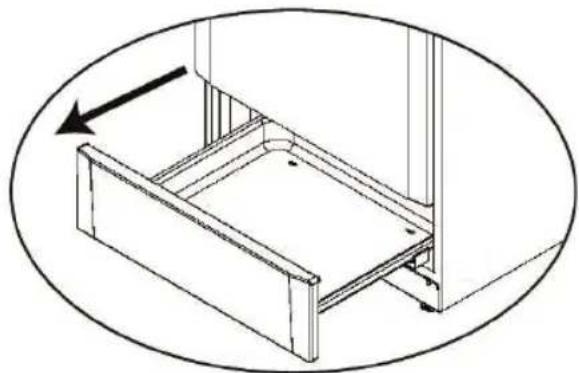

9) Le tiroir inférieur 27

branchementelectrique 28

Avertissements 28

Lors du raccordement du cable au réseau électrique 28

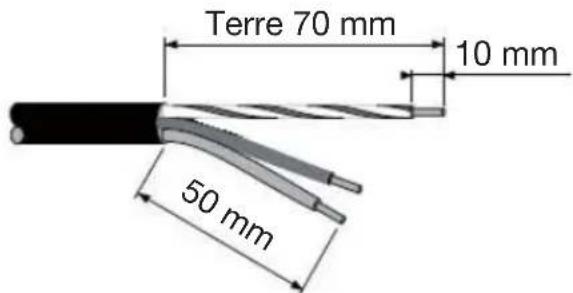

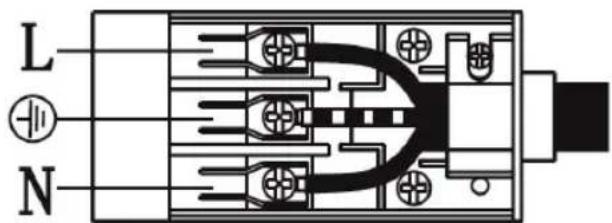

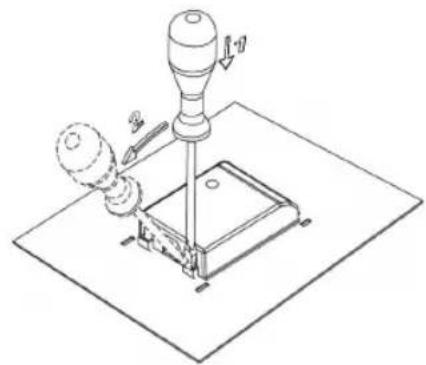

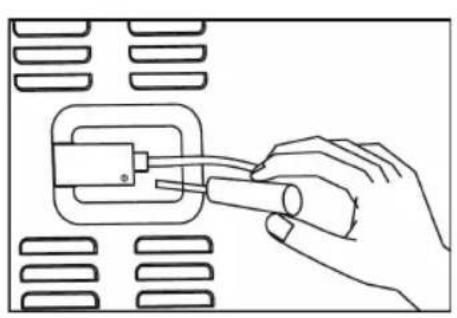

Procedure de raccordement (en cas de remplacement du cordon) 29

utilisation de la table de cuisson 31

Utilisation des brûleurs 31

Allumage des brûleurs 31

Choix du brûleur 32

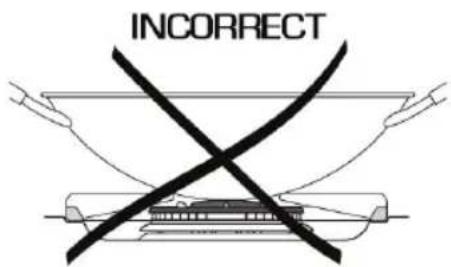

Support special pour poèle wok 33

utilisation du Four 34

Avant la première utilisation 34

Premièreutilisation34

Utilisation du four 34

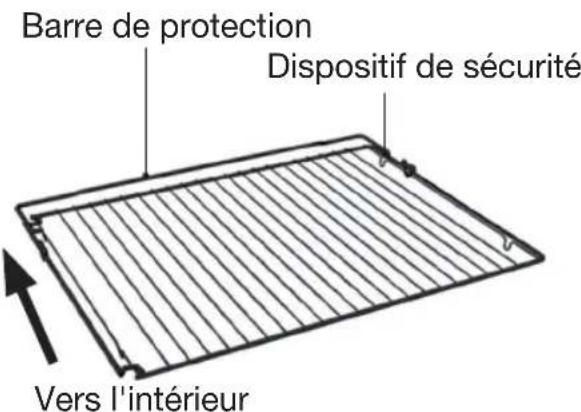

Utilisation des accessoires du four et de l'aménagement interieur 37

Tableau de cuisson 39

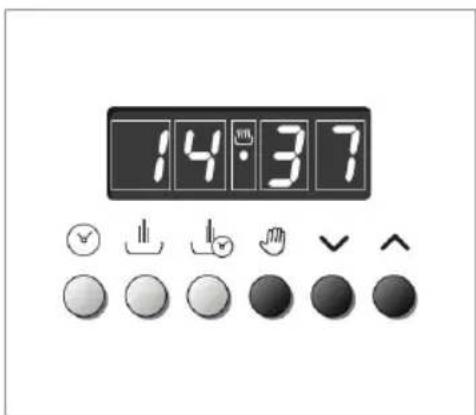

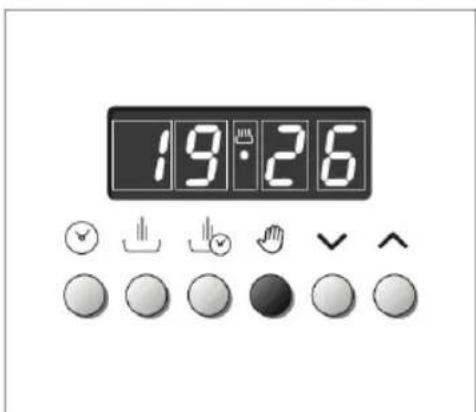

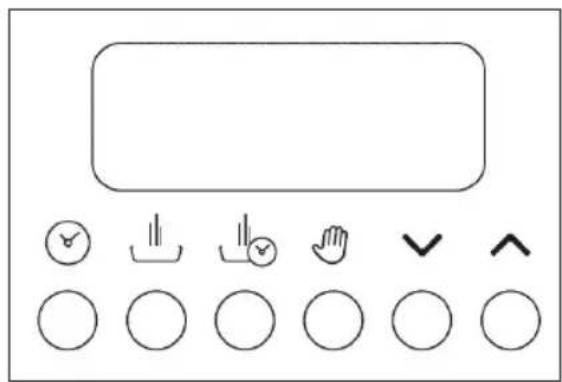

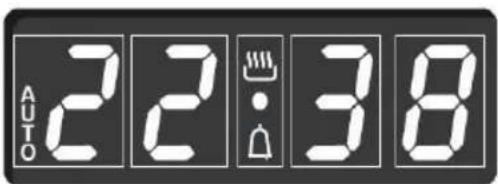

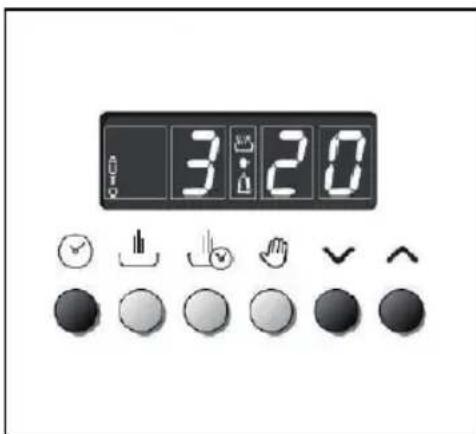

Utilisation du programmeur 41

nettoyage et entretien 46

Avant de procesder au nettoyage 46

Surfaces extérieures 46

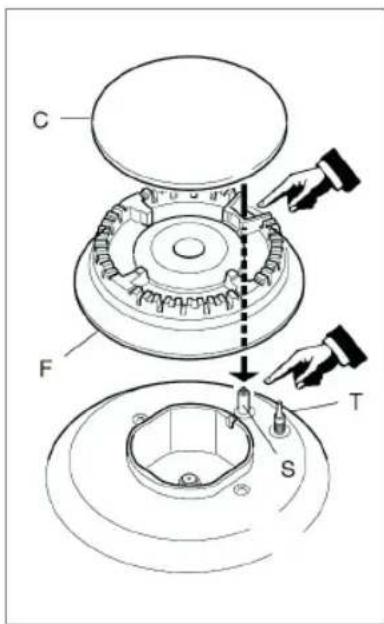

Nettoyage de la table de cuisson 46

Nettoyage du bandeau de commande et des accessoires 47

Intérieur du four 47

Plaques catalytiques 48

Vitre interieure du four 48

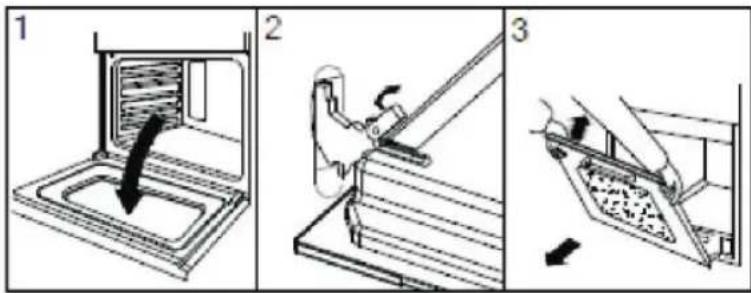

Démontage et remontage de la porte du four 49

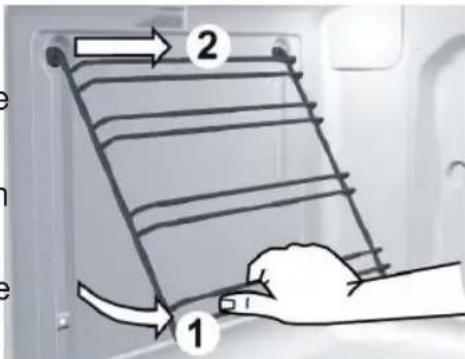

Démontage des glissières 49

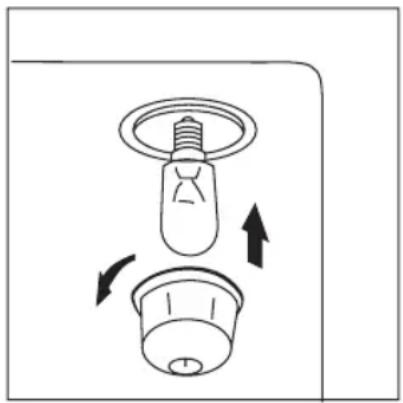

Remplacement de la lampe du four 50

consignes d'usage

LISEZ ATTENTIVEMENT CES INSTRUCTIONSAVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POURPOUVOIR VOUS Y REPORTER ULTÉRIEUREMENT. Si vous cédez l'appareil à des tiers, remettez-le avec sa notice d'utilisation.

Pour éviter tout danger, l'installation, les raccordements, la mise en service et la maintenance de votre apparéil doivent être effectués uniquement par un professionnel qualifié, conformément aux normes de sécurité et aux lois en vigueur. Ne tentez pas de réparer l' apparéil vous-même.

Usage prévu

• Avant d'utiliser l'appareil, retirez le film plastique évientuel de protection.
  N'utilisez pas l'appareil pour chauffer la piece.

• Cet apparéil est destiné à un usage domestique uniquement et en interieur. Il doit être utilisé selon les instructions du manuel.
  Il n'est pas destiné à être utilisé dans :

• Les coins cuisines réservés au personnel des

magasins, bureaux et autres environnementsprofessionnels ;

• Les fermes et l'utilisation par les clients des hotels, motellets et autres environnement à caractère résidentiel ;

• Les environnements de type chambres d'hôtes ;

• La restauration et autres applications similaires hormis la vente au détail.

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprendrent les dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sans surveillance.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Assurez-vous qu'ils ne touchent pas les commandes.
- MISE EN GARDE : Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation.

• N'oubliez pas que cet apparéil, ses parties accessibles et des casseroles utilisées deviennent très chauds et dangereux, tant pendant le fonctionnement que pendant le temps nécessaire au refroidissement après l'extinction.
  Il convient de veiller à ne pas toucher les éléments chauffants.
• Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous surveillance continue.
  Lorsque l'appareil n'est pas utilisé, débranchez-le de la prise de courant et fermez le robinet général d'arrivée du gaz.

• Veuillez contrôle soigneusement que la cuisine ne présenteaucun dommage une fois déballée. En cas de dommage,ne l'utilisez pas et contactez immédiatementvoire revendeur. Étantdonné que les matériaux d'emballage (nylon, agrafes, polystyrene,etc.)peuvent'être dangereux pour les enfants,veuillezlesrassembleretleseliminer immédiatement.
• Si vous utilisez d'autres appareils électriques à proximé de la table de cuisson, veillez à ce que le cable d'alimentation de ces appareils électriques

ne soit pas en contact avec la table de cuisson chaude ou ne se trouve pas coincide dans la porte chaude du four.

• Il est interdit et dangereux d'alterer ou de modifier les specifications de l'appareil de chaque façon que ce soit.
• Vous doivent porter une attention particulière à l'arrête et au-dessus de l'appareil car certaines parties peuvent s'avérer coupantes ou rugueuses et peuvent cause des blessures.

Électricité

• Avant de brancher l'appareil, vérifie que la tension d'alimentation indiquée sur la plaque signalétique de l'appareil corresponde bien à celle de votre installation électrique.
  Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. Les caractéristiques de ce cable sont mentionnées dans le tableau en dernierie page de cette notice.
• Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuteur extérieure ou par un système de commande à distance séparé.

Gaz

• Avant l'installation, assurez-vous que les conditions de distribution locale (nature du gaz et pression du gaz) et que le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur.
• ATTENTION : cet apparéil doit être installé dans un local pourvu d'une ventilation continue, conformément aux normes en vigueur.
• ATTENTION: L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Veillez à assurer une bonne aération du local : maintenez les orifices d'aération naturelle ouverts ou installez une hotte d'aspiration équipée d'un conduit d'évacuation.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire comme par exemple l'ouverture d'une fenêtre, ou une aération plus efficace comme l'augmentation de la puissance d'aspiration mécanique s'il y en a une.

Précautions d'utilisation table de cuisson

• MISE EN GARDE : Laisser cuire des alimentents sans surveillance sur une table de cuisson en utilisant des matieres grasses ou de l'huile peut etre dangereux et déclencher un incendie.
• NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêtier l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.
• MISE EN GARDE : Risque d'incendie : ne pas entreprises d'objets sur les surfaces de cuisson.
• Faites attention aux poignées des casseroles. Dispossez-les de façon à prévenir les chutes eventuelles.
• Àprous avoir utilisé l'appareil, vérifiez que les manettes soient sur la position de fermeture et fermez le robinet d'arrivée de gaz ou le robinet de la bonbonne.
• Ne portez pas de vêtements ou accessoires amples lorsque les brûleurs sont allumés : les feu des textiles peuvent être la cause de graves blessures.
  Veillez à ne pas toucher les grilles et les brûleurs quand vous utilisez la table de cuisson. Ces zones sont extrémement chaudes et peuvent provoquer des brûlures graves.

Veillez à ne pas laisser sans surveillance de l'huile ou de laGRAisse sur le feu.
- Attention : les couvercles en verre peuvent éclater lorsqu'ils sont chauffés. Éteindre tous les brûleurs avant de fermer le couvercle.
- En cas d'extinction accidentelle des flammes des brûleurs, tournez les robinets en position d'arrêt et laissez reposer au moins une minute avant d'enclencher l'allumage.
- Le dispositif d'allumage ne peut pas être actionné pendant plus de 15 secondes. Si au bout de 15 secondes le brûleur ne s'est pas allumé, arrêtez de faire fonctionner l'appareil et ouvre la porte et/ou attendez au moins une minute avant de tenter un nouvel allumage du brûleur.

Précautions d'utilisation du four

• En cours de fonctionnement, l'appareil devient chaud. Veuillez ne pas toucher les éléments chauffants à l'intérieur du four.
• MISE EN GARDE : Les parties accessibles peuvent devenir chaudes au cours de l'utilisation. Il est recommendé d'éloigner les jeunes enfants.
• A l'ouverture de la porte de l'appareil, veillez à vousmettre en retrait et prenez garde à la vapeur très chaude émanant du four.

Utilisez toujours des gants de cuisine spécialement adaptations pour introduire ou retarder votre plat de cuisson du four.
Veiliez à ne pas toucher les éléments chauffants présents dans le four.
- Ne posez enaucun cas des feuilles d'aluminium dans le four. Ne posez pas de plaque à pâtisserie ni de l'echefrite sur la sole du four.
Lors d'une cuisson au bain marie, de légers écoulements d'eau peuvent avoir lieu le long des joints de porte. Ceci est dû à la différence de température entre la température de la pierce et celle à l'intérieur du four. Pour équiper l'intérieur du four, reférez-vous à la section «Utilisation des accessoires du four».

En cas d'incendie

• En cas d'incendie, fermez le robinet général d'arrivée du gaz et coupez le courant; ne jetez jamais d'eau sur l'huile en flâme ou en train de frire.

Tiroir inférieur

• Ne placezaucunmatériauinflammableou en plastique dans le four ou dans le tiroir inférieure et ne vaporisez pas d'aerosol àproximé d'un brûleur allumé.
• Les surfaces du tiroir inférieur peuvent devenir chaudes durant le fonctionnement de l'appareil.

Mise au rebut

• Si l'on decide de ne plus utiliser cet apparéil, avant de l'éliminer, il est recommendé de le rendre inopérant comme prévu par les lois en vigueur en matière de santé et de protection de l'environnement, en rendant inoffensives les parties qui pourraient constituer un danger pour les enfants (couper le cordon d'alimentation au ras de la cusinière).

• Ces instructions ne sont valables que pour le pays de destination spécifique dans le paragraphe « FICHE PRODUIT ».

Fiche produit

Suivant le règlement 66/2014/UE de la Commission Européenne

Désignation Valeur Unité
Marque Essentiel b
Référence du modele ECG 602i
Code produit 8000901
Classe de l'ordinate 1
Poids net 52 kg
Nombre de cavités 1

Type de four	Multifonction - chaleur tournante
Nettoyage Catalytique
Source de chaleur Électricité
Volume utile 57 litres
Consommation d'énergie convection naturelle 0,91	kWh
Consommation d'énergie convection forciee	0,77	kWh
Indice d'efficacité énergétique	98,4
Classe d'efficacité énergétique	A
Puisance du four	2200 - 2560	W
Thermostat	de 50 à 250	°C

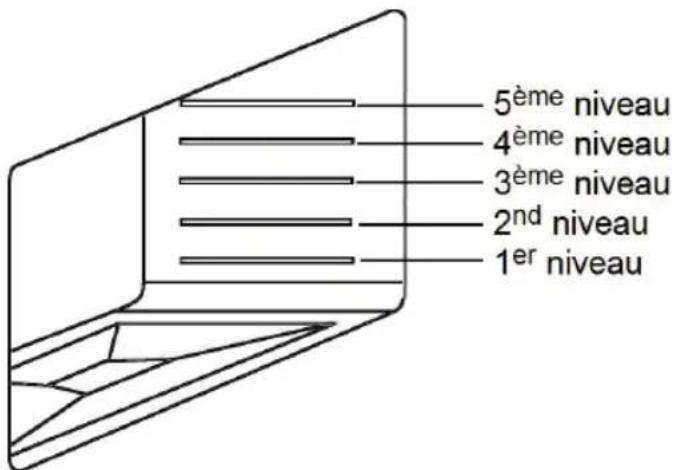

Nombre de niveaux de gradins	5
Témoin de mise sous tension et régulation du thermostat	Oui

Type de plan de cuisson	Gaz
Catégorie	Il 2E+3+
Types de gaz / Pression	G20 / 20 mbar G30 / 28-30 mbar G31 / 37 mbar
Pays de destination France
Nombre de foyers	4

Désignation Valeur Unité

Foyer avant gauche	Puisance du foyer 3700 W
	Débit gaz (G30) 269 g/h
	Débit gaz (G31) 264 g/h
	Type de foyer Triple couronne
	Efficacité énergétique 52,78 %
Foyer arrière gauche	Puisance du foyer 1750 W
	Débit gaz (G30) 127 g/h
	Débit gaz (G31) 125 g/h
	Type de foyer Semi-rapide
	Efficacité énergétique 56,15 %
Foyer arrière droit	Puisance du foyer 1750 W
	Débit gaz (G30) 127 g/h
	Débit gaz (G31) 125 g/h
	Type de foyer Semi-rapide
	Efficacité énergétique 56,15 %
Foyer avant droit	Puisance du foyer 1000 W
	Débit gaz (G30) 73 g/h
	Débit gaz (G31) 71 g/h
	Type de foyer Auxiliaire
	Efficacité énergétique NA %
Total	Puisance totale du plan de cuisson	8200 W
	Débit gaz (G30) 596 g/h
	Débit gaz (G31) 586 g/h
	Efficacité énergétique totale du plan de cuisson	55	%

Tension d'alimentation	220 - 240	V~
Protection par fusible	16	A
Fréquence	50 - 60	Hz
Dimensions extérieures (L x H x P)	60 x 90 x 60	cm

contenu de l'emballage

1 cuisinière avec plaque de cuisson gaz et four électrique
2 grilles métalliques anti-basculement
1 ensemble tournebroche
1 support wok
1 lechefrite + 1 poignée
1 cordon d'alimentation avec une prise secteur
1 couvercle en verre
1 kit d'injecteurs propane
1 notice d'utilisation

description de l'appareil

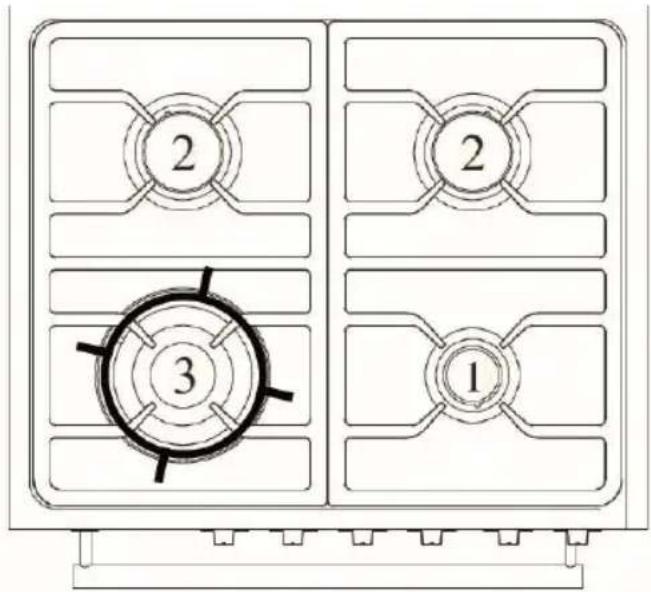

Description de la table de cuisson

1.Bruleur auxiliaire (A) 1,00 kW
2.Bruleur semi-rapide (SR) 1,75 kW (x 2)
3. Brûleur à triple couronne (TC) 3,70 kW

REMARQUE:

L'appareil est equipoed'un allumage electronicique incorpore dans les manettes.
- Les brûleurs sont munis d'un système de thermocouple qui interrupt automatiquement l'accue du gaz si un brûleur s'eteint inopinément.

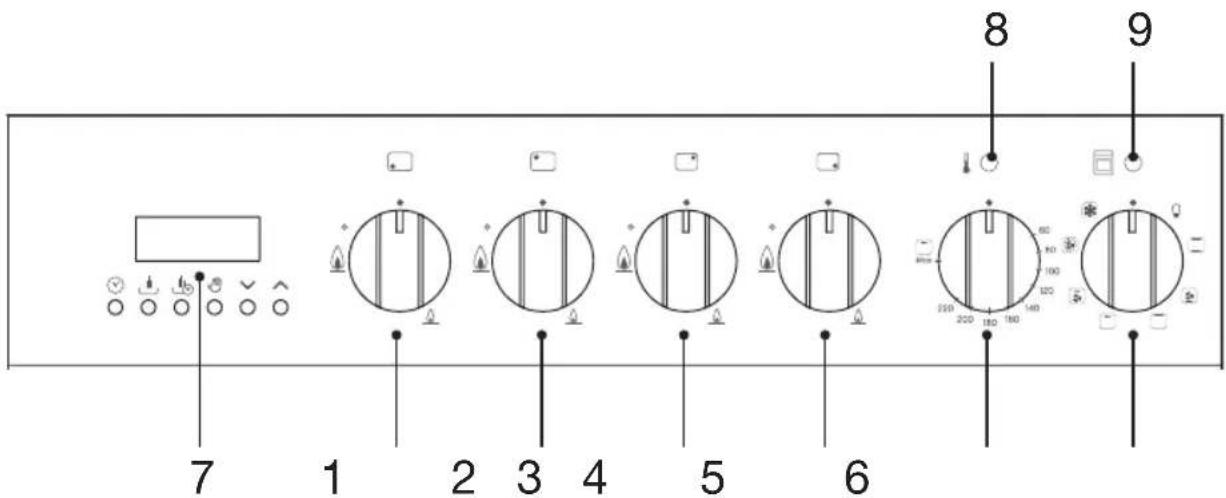

Description du bandeau de commande de la cuisine

Table de cuisson

1. Manette commande brûleur avant gauche
2. Manette commande brûleur arrêté gauche
3. Manette commande brûleur arrêté droit
4. Manette commande brûleur avant droit

Four

1. Bouton thermostat
2. Bouton de seLECTION des programmes de cuisson
3. Programmateur électronique

Témoins lumineux

1. Témoin de régulation du thermostat
2. Témoin de fonctionnement du four

NOTE : La cusinière dispose d'un ventilateur de refroidissement qui se met en marche lorsque le four ou le grill fonctionne. Il peut continuer de fonctionner même après la fin de la cuisson (boutons selectableur de fonction et thermostat sur la position « arrêt »

installation

Pour une installation correcte de votre cuisine, tenez compte des recommendations suivantes pour éviter tout problème ou toute situation dangereuse.

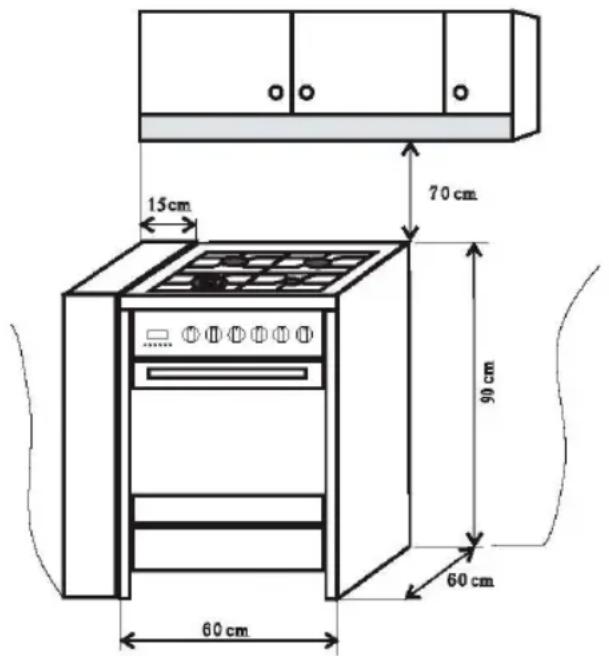

1) Déballage et installation

1. Placez la cuisineire le plus pres possible de l'endetroit où elle sera installee.
2. Retirez tous les matériaux d'emballage et installez la cusinière dans un endroit sec et aéré, éloigné des matières inflammables ( comme les rideaux, etc.).

• La distance entre les parois latérales de la cusinière et le mur arrêté ou les autres meubles doit être d'au moins 2 cm. La hauteur des meubles environnants ne doit pas dépasser pas la hauteur de la cusinière. Si les meubles de cuisine sont plus hauts que la table de cuisson, laissez un espace de 10 cm entre les cotés de la cusinière et les meubles.

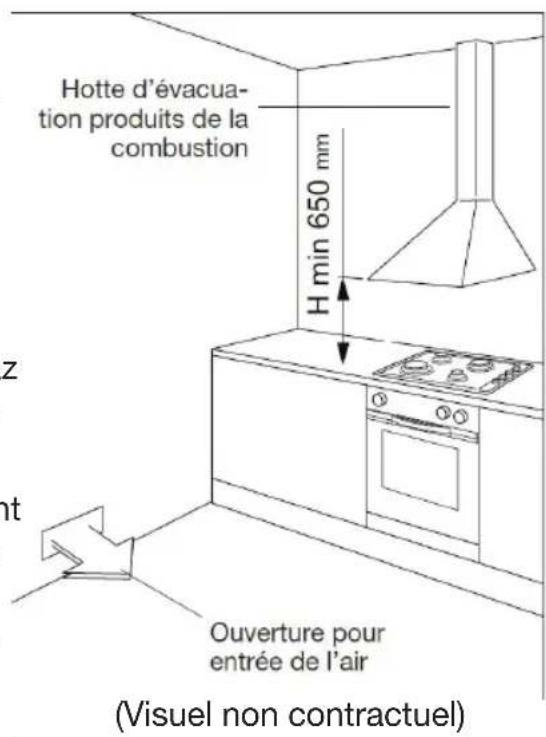

• La hauteur minimum entre la table de cuisson et la hotte ou les éléments muraux est indiquée sur la figure ci-dessus. La hotte d'évacuation doit être située à au moins à 65 cm de la table de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus de la table ne doit pas être inférieure à 70 cm.
• Le cable d'alimentation devra être positionné de façon à ce qu'enaucun point sa température n'excède 70^ .
• Les parois adjacentes à la cuisineiraient doivent être soit en matérielie résistant à la chaleur, soit revêtres d'un tel matériel.

2) Retrait du couvercle en verre

Vous pouvez-retirer le couvercle en verre si vous le souhaitez. Pour cela, saisissez-le de part et d'autre et soulevez-le pour le déboîter de ses encoches.

3) Ventilation du local et évacuation des gaz de combustion

ATTENTION! L'installateur doit se reférer aux lois en vigueur pour ce qui est de la ventilation et l'évacuation des produits de la combustion.

ATTENTION! L'appareil doit être installé dans des locaux correctement aérés, conformément aux lois en vigueur.

La quantité d'air nécessaire à la combustion ne doit pas être inférieure à 2 m³/h pour chaque kW de puissance installée (voir la puissance totale sur la plaque signalétique de l'appareil).

Local d'installation

La piece ou est installé l'appareil à gaz doit avoir une arrivée d'air nécessaire à la combustion des gaz.

L'apport d'air doit s'effectuer directement depuis une ou plusieurs ouvertures pratiquées au niveau des murs extérieurs, ayant une section libre d'au moins 100cm^2 au total.

• Les ouvertures devraient etre positionnées

àproximé du sol et,de préférence,du côté opposé par rapport à l'évacuation des produits de la combustion,elles doivent être construites de façon à ne pas pouvoir être bouchées,tant de l'intérieur que de l'extérieur.

• Lorsqu'il n'est pas possible de pratiquer les ouvertures nécessaires, l'air peut provenir d'unepiece adjacente,avec ventilation appropriée,a condition qu'il ne s'agisse pas d'une chambre à coucher ou d'une piece dangereuse.
• Dans, ce cas, la porte de la cuisine doit permettre le passage de l'air.
• S'il se trouve au-dessus de la table de cuisson un meuble suspendu ou une hotte, maintenance entre la table et le meuble ou la hotte une distance minimale de 650 mm (voir figure ci-dessus).

Evacuation des gaz de combustion

• Les produits de la combustion doivent être evacués au moyen d'une hotte reliée directement à un tuyau de cheminée ou directement à l'extérieur (voir figure ci-dessus).
• Dans le cas où il ne serait pas possible d'installer une hotte, il est nécessaire d'utiliser un ventilateur électrique monté sur l'un des murs externes ou sur la fenetre de la piece. Ce ventilateur électrique doit avoir un débit garantissant un renouvellement de l'air de la cuisine d'au moins 3 à 5 fois son volume.

(Visuel non contractuel)

4) Raccordement au gaz

Les parois du mobilier adjacent à la cusinière doivent être obligatoirement en matière résistante à la chaleur.

Avant l'installation, assurez-vous que le réseau de distribution local (type de gaz et pression) et les caractéristiques de l'appareil sont compatibles. Les caractéristiques et les conditions de réglage sont indiquées sur la plaque signalétique de l'appareil.

Installation

Le raccordement au gaz doit être executé par un technician spécialisé qui respectera les normes locales en vigueur.

Assurer une ventilation adaptée au milieu d'installation de la cusinière, conformément aux normes en vigueur, afin de garantir un fonctionnement correct de l'appareil ; raccorder la cusinière à la bonbonne ou à la conduite de gaz en respectant les normes en vigueur.

Raccordement au gaz pour la France : Cat II 2E+3+

Les gaz utilisés normalement peuvent être groupés, selon leurs caractéristiques, en deux familles :

-Gaz liquefies: Gaz Butane (G30) et Gaz Propane (G31)
Gaz naturels : Gaz Lacq (G20)

L'appareil est fourni prét à fonctionner suivant le gaz indiqué sur la plaque signalétique.

Il peut être parfois nécessaire de passer de l'utilisation d'un gaz à un autre.

Quel que soit le type de gaz pour lequel l'appareil est reglé, on doit procéder comme suit:

• Raccordement au gaz.
• Remplacement des injecteurs de la table.
• Réglage du débit réduit des brûleurs de la table.

Le raccordement au gaz s'effectue à l'arrière gauche de l'appareil (voir figure ci-contre).

4.1) GAZ DISTRIBUTE PAR CANALISATION FIXE, RÉSEAU GAZ NATUREL (G20)

AVERTISSEMENT : Le raccordement avec un tuyau couple est formellement interdit.

Les raccordements possibles sont :

1. Raccordement à l'aide d'un tuyau rigide à embout mécanique vissable (filetage type G1 / 2 ) avec interposition d'un joint spécifique gaz fourni (G) (si celui-ci n'est pas intégré d'origine au flexible);

2. Raccordement par tuyau flexible ou tube flexible avec armature métallique à embout mécanique suivant les normes en vigueur. Le tuyau flexible doit être conforme à la norme NF D 36 121 ou NF D 36 103 ou NF D 36 100.

Le tuyau doit être raccordé directement sur le raccord coudé.

Le raccord de connexion au gaz a un filtage du type G_1/2 .

Un contrôle de tous les éléments de raccordement sera obligatoirement effectué en fin d'opération de branchement.

4.2) GAZ DISTRIBUTE PAR ROUTEILLE BUTANE (G30)/PROPANE (G31)

Un détendeur-declencheur conforme à la norme NF D 36-303 peut tener lieu de robinet de commande. Ce dernier permet de couper l'alimentation en gaz lorsque l'appareil n'est pas utilisé.

Les raccordements possibles sont :

1. Raccordement à l'aide d'un tuyau rigide à embout mécanique vissable (appellation norme Gaz G^1/2 ) avec interposition d'un joint spécifique gaz fourni ((G) sur la figure ci-dessous) (si celui-ci n'est pas directement intégré au flexible);
2. Raccordement par tuyau flexible ou tube flexible avec armature métallique à embout mécanique suivant les normes en vigueur. Le tuyau flexible doit être conforme à la norme NF D 36 125 ou XP D 36-112.

Le tuyau doit être raccordé directement sur le raccord coude.

Le raccord de connexion au gaz a un filtage du type G 12 .

En France, utilisez un tube ou un tuyau flexible portant l'estampille NF GAZ.

Le tuyau flexible doit rester accessible sur toute sa longueur et doit être remplaça avant sa date limite d'utilisation (inscrite sur le tuyau).

• Attention: L'usage d'un tuyau couple est interdit au propane.
• Stockez toujours les bouteilles propagated à l'extérieur de l'habitation, sous abri.
• Àprous l'opération de raccordement au gaz, contrôlez l'étanchéité de tous les raccords avec de l'eau et du savon ou une solution moussante spécifique de type « Mille bulles ». N'utilise jamais de flammes pour vérifier les fuites de gaz.

Rappels pour les tuyaux flexibles de 2 mètres maximum de longueur :

• Evitez que le tuyau ne soit coincide ou écrasé.
• Evitez les efforts de traction et de torsion.
• Évitez tout contact avec des corps pointus, à vivre arête, etc.
• Évitez tout contact avec des parties dont la température dépasse de plus de 70^ la température ambiente.
  Assurez-vous qu'ils peuvent etre vérifiés sur toute leur longueur.

5) Adaptation des brûleurs aux différents types de gaz

S'il s'avere nécessaire d'adapter la table à un gaz différent de celui prévu à l'origine, remplacez les injecteurs.

Le montage des injecteurs de remplacement doit être fait en consultant les tableaux de correspondances ci-après. Les injecteurs sont reprises par leur diamètre, exprime en centièmes de millimetre.

Catégorie: II_2E + 3+ FR

Brûleurs Débit	nominal (kW)	Débit réduit (kW)	G 30/ G 31 28-30/37 mbar	G 20 20 mbar
			Diamètre de l'injecteur (1/100 mm)	Diamètre de l'injecteur (1/100 mm)
Auxiliaire (A) 1,00	0,29 50 72 (X)
Semi rapide (SR) 1,75	0,34 65	97 (Z)
Triple couronne (TC) 3,70	0,64 95	149 (S)

6) Remplacement des injecteurs

1.Grille

1. Couronne

2. Thermocouple

3. Chapeau

4. Bougie d'allumage

5. Brûleur

6. Œtez les couronnés et chapeaux des brûleurs (voir figure ci-contre).

7. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm.

1. Remplacez les injecteurs par des modèles appropriés au gaz à utiliser (voir le tableau avec les diamètres des injecteurs).

2. Remontez l'ensemble en plaçant correctement chaque brûleur sur son support.

3. ATTENTION: ÀpRES avoir effectué les modifications ci-dessus, le technicien déva les signaler en remplaçant la plaquette existante par une nouvelle reportant le nouveau réglage effectué. Cette plaquette se trouve dans le sachet des injecteurs de rechange.

7) Réglage du ralenti

1. ÀpRES avoir remplace les injecteurs, allumez le bruleur et tournez la manette vers la position de début minimum.
2. Otez la manette du robinet.
3. Pour le G20, serrez la vis de réglage du ralenti à fond à l'aide d'un petit tournevis puis, procédez au réglage en desserrant delicatement la vis jusqu'à l'obtention d'un ralenti correct : la flamme doit être d'une hauteur minimum d'environ 2 mm.

Pour le G30 et le G31, la vis doit être serrer au maximum.

1. Contrôlez qu'en passant rapidement de la position de maximum à la position de minimum la flamme ne s'eteint pas.

8) Dispositif anti-basculement de la cusinière

• AVERTISSEMENT: Avant d'utiliser votre cuisinière, vous devez veiller à ce qu'elle soit fixée solidement au mur au moyen du dispositif anti-basculment fourni afin d'empêcher tout basculment accidentel de la cuisinière.
• Nous déclinons toute responsabilité en cas de dommage causé suite au non-respect de ces instructions.

Votre cuisineire est livree avec deux chaines (déja fixées et situées à l'arrière de la cuisineire) et 2 ensembles chevilles + crochets adaptés aux murs pleins (exampie : béton, brique pleine, pierre, etc.).

Veuillez vérifie la nature de la cloison ou du mur sur lequel vous souhaitez fixer la cuisine. Assurez-vous que la visserie fournie est compatible.

Autrement, utilisez des vis et chevilles à expansion adequats au type de cloison ou de mur (spéciales murs creux, plaque de plâtre - type BA 13, brique creuse, etc.) et procurez-vous des crochets.

1. Positionnez la cusinière à l'emplacement prévu et poussez-la jusqu'au mur.

2. Marquez les repères sur le mur aux emplacements où vous allez percer les trous de 8 mm pour insérer les deux crochets.

3. Percez les deux troughs et insérez les deux ensembles cheville + crochet jusqu'au blocage des chevilles.

4. Fixez un des mailons au plus proche du mur pour chaque chaine.

9) Le tiroir inférieur

• Le tiroir inférieur est uniquement destiné au rangement des accessoires du four (grilles métalliques, ensemble tournebroche et l'échefrite).

• Ne placezaucun materiaiu inflammable ou en plastique dans le four ou dans le tiroir inférieur et ne vaporisez pas d'aerosol aproximede'un bruleur allumé.

branchement électrique

Cet apparéil est livré avec un cable d'alimentation muni d'une prise secteur.

Avertissements

• L'installation de cet apparéil et son branchement au réseau électrique doivent être effectuels uniquement par un technicien qualifié, connaissant parfaitement les réglementations en vigueur en matière de sécurité et d'installation.
• Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l'appareil.
  Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation de votre habitation.
• La mise à la terre de l'appareil est obligatoire : utilisez uniquement un cable électrique de section appropriée, équipée d'un fil de terre jaune/vert. Le fil de terre doit être plus long que les autres conducteurs, de façon à rester en place plus longtemps que le neutre et la phase au cas où le cable d'alimentation serait malencontreusement arraché du boîtier.

Lors du raccordement du cable au réseau électrique

Raccordez toujours le fil de terre de protection.
La prise secteur doit demeurer accessible une fois la cuisineille installee.
Veillez à ce que le cable d'alimentation ne touche pas les surfaces chaudes de l'appareil.
- Si le cable d'alimentation de la cuisine est endommagé, il doit être remplaça par un cable représentant les mêmes caractéristiques que celui d'origine :

Réseau	Type de branchement	Section du cable	Type de cable	Calibre de protection du fusible
220-240 V~ 1N	Phase + N 3 x 1,5 mm² H05RR-F 1 x 16 A

• Cet apparéil doit être branché au réseau électrique par l'intermédiaire d'un disjoncteur omnipolaire avec un écartement minimal de 3 mm entre les contacts.
• N'utilisez pas de rallonges, multiprises secteur ou adaptateurs car cette pourrait donner lieu à une surchauffe des branchements électriques.

Procedure de raccordement (en cas de remplacement du cordon)

1. À l'aide d'un tournevis, ouvre le couvercle du boîtier de raccordement situé à l'arrête de l'appareil. Pour cela, soulevez les 2 clips sur le couvercle du boîtier comme indiqué sur le schéma ci-dessous.

1. Denudez environ 70 mm de gaine du cordon d'alimentation. Denudez les fils électriques sur une longueur de 10 mm.

Extrémité du cable d'alimentation

Fil jaune/vert : mise à la terre
Fil bleu:neutre N
- Fil marron : phase « L »

Le fil de terre jaune/vert doit toujours être branché à la borne portant le symbole et doit être plus long que les autres fils.

1. Passez le cable d'alimentation sous le serre-cable qui le maintain en place et le protège contre l'arrachement. Si vous n'avez pas encore visse le serre-cable, faites-le maintenant pour qu'une extrémité du cable d'alimentation soit fixée au boîtier.

2. Connectez les fils au bornier en respectant le schéma de raccordement cédssous.

1. Vissez solidement le serre-cable et refermez le couvercle du boitier.

2. Attention : veillez à bien engager les fils dans les plots et à bien serrer les vis.

utilisation de la table de cuisson

Utilisation des brûleurs

Les symboles suivants se trouvent sur le bandeau de commandes, autour de chaque bouton :

Robinet fermé : aucune arrivée de gaz

Allumage électrique intégré aux boutons

Grande flamme: puissance maximum

Petite flamme : puissance minimum

Les symboles sérigraphiés au-dessus des boutons indiquent la correspondance entre le bouton et le brûleur :

Brûleur avant gauche

Brûleur arrêté gauche

Brûleur arrêté droit

Brûleur avant droit

Allumage des brûleurs

1. Pour allumer l'un des brûleurs, tournez vers la gauche la manette correspondant au brûleur sélectionné et placez-la sur la position

2. Appuyez sur la manette.

3. Dès que le brûleur s'est allumé, maintenez la manette enfonnée 10 secondes afin de laisser le temps à la flamme de chauffer le thermocouple.

Si le brûleur s'eteint après avoir relâché la manette, repêtez toute l'opération.

1. Réglez la flamme de façon à obtenir l'intensité désirée. Toutes les positions de fonctionnement doivent être choses entre le maximum et le minimum et jamais entre le maximum et le point de fermeture.

2. Le débit maximum sert à faire bouillir des liquides rapidement; le débit réduit permet de faire réchauffer un plat lentement ou deMAINTRIR la température d'ébullition.

N'allumez pas le bruleur si le chapeau n'est pas correctement positionné.

1. Au cas où le brûleur ne s'allume pas ou si la flamme n'est pas homogène et régulière, éteignez l'appareil en remettant le bouton sur la position (robinet fermé) et contactez le service après-vente de votre magasin.
2. Les brûleurs sont munis d'un système de thermocouple qui interrupt automatiquement l'arrivée du gaz si un brûleur s'éteint inopinément. Pour rétablier le fonctionnement, remettez le bouton sur la position (Robinet fermé) et recommencez les opérations d'allumage.

TRÉS IMPORTANT : Attention ! Le dispositif d'allumage ne peut pas être actionné pendant plus de 15 secondes. Si, après ce laps de temps, le brûleur ne s'est pas encore allumé ou qu'il s'est étant accidentellement, patientez une minute avant de recommencer l'opération.

• En cas de coupure de courant, les brûleurs peuvent être allumés avec des alluméttes.

Choix du brûleur

Le diamètre du fond de la casserole doit correspondre au diamètre du brûleur (Reportez-vous au tableau ci-après).
- La flamme de ce dernier ne doit jamais sorting du diamètre du fond de la casserole (voir schéma ci-dessous).

Utilizez tousds des casseroles a fond plat (et pas a fond convexe ou concave).
Pour les casseroles à fond convexe, un support wok est fourni avec l'appareil.
- Cuire de préférence avec un couvercle. Cela permet d'économiser de l'énergie.

Diamètre des casseroles
Brûleurs Diamètre minimum Diamètre maximum
Auxiliaire 9 cm 16 cm
Semi rapide 13 cm	18 cm
Triple couronne 20 cm 23 cm

Support spécial pour poèle wok

Le support spécial pour poèle wok se pose UNIQUEMENT sur la grille du brûleur à triple couronne.

• Ne posez jamais votre poèle wok sur un brûleur sans ce support spécifique.
  Nutilisez pas le support special pour poele wok avec des reçipients a fond plat.
• Lorsque vous posez le support spécial wok sur la grille, vérifie qu'il repose bien sur les barres de la grille et qu'il reste stable.
  Le support spécial wok deviendra très chaud lors de l'utilisation. Laissez-le refroidir suffisamment longtemps avant de le prisoner.

^* (Visuel du support wok variable selon les modèles)

utilisation du Four

Avant la première utilisation

• Avant d'utiliser le four pour la première fois, retirez l'adhésif qui est collé sur la porte en verre.
• Retirez tous les accessoires présents à l'intérieur du four et lavez-les à l'eau tiède avec une éponge douce et un produit détergent doux (type liquide vaisselle). N'utilise pas de produit détergent abrasif ni d'éponge à récurer afin de ne pas raver la surface.

Première utilisation

Lors de la première utilisation, il est possible qu'une odeur particuliere se dégage. Ceci est normal avec un apparéil neuf. Ceci disparaître rapidement. Pensez à bien aérer la piece dans laquelle il se trouve.

Utilisation du four

1. Le bouton de selection des programmes de cuisson : Ce bouton sert à selectionner un mode de cuisson (reportez-vous au paragraphe « Description des programmes de cuisson »).

2. Le bouton du thermostat: Il sert à selectionner la température de cuisson en °C. Vous pouvez selectionner une température comprise entre 60^ et 250^ ("MAX").

Allumer/eteindre le four :

1. Tournez le bouton de selection (1) sur le programme de cuisson désiré puis,
2. Tournez le bouton du thermostat (2) sur la température souhaïée (entre 60^ et « Max »).
3. Lorsque la cuisson est terminée, replacez le bouton de selection des programmes (1) et le bouton du thermostat (2) sur la position « ● » (arrêt).
4. Ouvrez la portedu four et laissez-le refroidir complètement.

Description des programmes de cuisson :

LAIRAGE INTÉRIEUR :

Seul l'éclairage du four fonctionne sans cuisson. Cette fonction est pratique lorsque vous nettoyez le four ou si vous utilisez la chaleur résiduelle en fin de cuisson.

Lorsque le four est en service, l'éclairage s'allume automatiquement dés que vous sélectionné une fonction.

NVECTION NATURELLE: (SELECTION DE TEMPERATURE: 60°C-MAX)

Les éléments de chauffe inférieur et supérieur sont utilisés. Le ventilateur ne fonctionne pas.

C'est le mode traditionnel de cuisson sur une grille. Centrez le plat sur la grille.

Ce mode est idéal pour cuire gâteaux, biscuits, flans, lasagnes et viandes à rôtir.

N'utilisez qu'un niveau pour ce mode de cuisson.

Un préchauffage est recommendé avant d'introduire les alimentés à cuire.

LE VENTILÉE : (SELECTION DE TEMPERATURE : DE 60°C À MAX)

L'element de chauffe inférieur fonctionne avec le ventilateur. La chaleur est dirigée du bas vers le haut sur les plats. Ce mode est recommendé pour les cuissons lentes et délicates tels que les gâteaux, les pâtisseries et les tartes qui nécessitate une cuisson de la pâte par le dessous. Placez le plat sur un des gradins dans le bas du four.

VÔTE : (SELECTION DE TEMPERATURE : DE 60°C À MAX)

L'élément de chauffe supérieur fonctionne. Ce mode est utilisé pour terminer une cuisson. La chaleur est dirigée du haut vers le bas sur les plats.

GBIL: (SELECTION DE TEMPERATURE: DE 60^ A MAX)

La résistance supérieure (du grill) fonctionne. Ce mode est idéal pour les grillades et les toasts. Utilisez ce mode également pour la cuisson au tournebroche.

Pour cuire des grillades, placez la grille métallique au niveau 4 ou 5 (en partant du bas). Huilez légèrement la grille et posez les grillades directement dessus. Placez la lèchefrite au niveau 1 pour recueillir les jus et graisses des grillades. Il est conseilé de verser au préalable un peu d'eau sur la lèchefrite pour contribuer à atténuer les fumées et facilitier son nettoyage après refroidissement.

IL VENTILE: (SELECTION DE TEMPERATURE: DE 60^ A 200^ )

La résistance supérieure (du grill) fonctionne avec le ventilateur. Ce mode est idéal pour griller les gros morceaux de viande, les volailles et les légumes. Utilisez ce mode également pour la cuisson au tournebroche.

• Ne sélectionnez pas une température supérieure à 200^ pour ce mode de cuisson.
  La portedu fourdoit eremaintenuefermee pour tous les modes de cuisson.

CHALEUR TOURNANTE: (SELECTION DE TEMPERATURE: 60°C A MAX)

Le ventilateur et la résistance circulaire permettent une diffusion homogène de la chaleur sur plusieurs niveaux. Ce mode est adapté pour cuire plusieurs plats en même temps en respectant bien sur les différents temps de cuisson. Le four doit être préchauffé avant d'introduire les alimentés. Ce mode est idéal pour la cuisson des pâtisseries et gâteaux, de la volaille et des gros morceaux de viande.

DECONGÉLATION :

Ce mode permet de décongeler rapidement tout type d'aliment. Le ventilateur situé à l'arrière du four fait circuler l'air ambient autour des aliments ainsi, le temps de décongélation est quasiment diminué de moitié par rapport à une décongélation à la température ambiente. Le bouton du thermostat doit être positionné sur « (arrêt) (toute autre position n'aura aucun effet). Notez que le temps de décongélation varie en fonction de la quantité et du type d'aliment à décongeler.

Utilisation des accessoires du four et de l'aménagement interieur
Votre cusinière est livrée avec deux grilles métalliques anti-basculement, une lechefrite avec poignée et un tournebroche.

Les grilles métalliques anti-basculement :

Elles peuvent être positionnées sur les 4 niveaux. Elles seront à poser les plats ou autres recipients pour la cuisson. Notre plat doit être centré sur la grille.

Elles ne basculent pas sous le poids des plats lorsque vous les faites coulibisser sur les gradins. En fin de course, une sécurité les bloque.

Placez la grille et la lèchefrite de façon à ce que le dispositif de sécurité (qui évite toute extraction accidentelle) et la barre de protection soient orientés vers l'intérieur du four (voir figure ci-dessus).

La l'échéfte :

Insérez-la au premier niveau en partant du bas pour recueillir le jus et les graisses des grillades.

Il est conseilé de verser au préalable un peu d'eau sur la plaque pour contributor à atténuer les fumées et facilitier son nettoyage après refroidissement.

Attention! La l'échefrite ne doit enaucun cas être posée directement sur la sole du four! (Risque de surchauffe et de déterioration de l'émail). Elle n'est pas prévue pour être utilisée comme plat de cuisson.

La poignée de la lèchefrite :

Elle sert à-retirer la lèchefrite du four après une cuisson afin d'eviter de vous brûler. Ne saisissez pas directement la lèchefrite avec les mains juste après la cuisson!

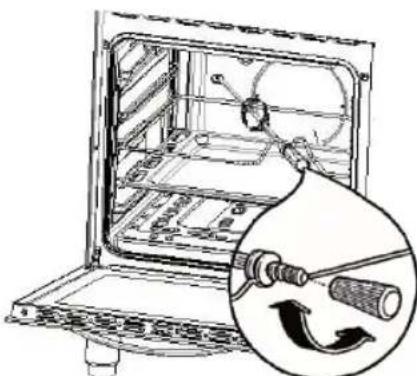

Utilisation du tournebroche :

Le moteur du tournebroche fonctionne avec les programmes et Cependant, nous vous recommendons l'utilisation de cet accessoire av les programmes et.

1. Placez la lèchefrite au premier niveau en partant du bas pour recueillir les jus et lesGRAISSES de cuisson.

2. Insérez une des fourchettes sur la broche. Embroche la pierce à rotir puis, insérez la deuxième fourchette. Centrez et serrez en vissant les deux fourchettes.

3. Insérez le support du tournebroche dans le four. Placez la broche sur le support.

4. Engagez la pointe de la broche dans le carré d'entrainment situé sur la paroi arrêté du four.

IMPORTANT: Retirez la poignée de la broche avant la cuisson et fermez la porte du four.

1. ÀpRES la cuisson, tirez légèrement le support vers vous en utilisant des gants de protection adaptés afin d'éviter de vous brûler. Revissez la poignée sur la broche pour la retirer sans vous brûler.

Le four étant très chaud, utilisez toujours des gants de protection pour ne pas vous brûler lorsqu'youretirez un plat du four !
Pendant le rôtissage, la porte du four doit toujours être maintainue fermée.

Les parois catalytiques :

Les parois arrêté et laterales du four sont équipées de plaques catalytiques. L'émail catalytique poreux accélère la décomposition de laGRAisse et des autres impuretés à partir de 220^

Tableau de cuisson

Ces informations sont données à titre indicatif. Les temps de cuisson varient en fonction des quantités, de l'épaisseur des aliments, de vos goûts personnels, de vos préférences de cuisson, etc.

• Les temps de cuisson indiqués ci-après n'incluent pas le temps de préchauffage du four (prévoyez 10 à 15 minutes supplémentaires le cas échéant).
• Il est recommandé d'utiliser des plats appropriés pour la cuisson au four et de modifier la température pendant la cuisson si cela est nécessaire.
• Le positionnement de la grille est défini en partant du niveau bas (1er niveau) (voir schéma ci-dessous).
• En fin de cuisson, replacez le bouton du thermostat (2) et le bouton de selection des modes de cuisson (1) sur la position « (arrêt).

Tous les alliments congeles	Tartes Cakes Biscuit de Savoie Pancakes (sur 2 niveaux)	0.7 0.6 1.2	1.35 2.4 1.5	1.5 2.4 1.5	1.5 2.4 1.5	1.5 2.4 1.5	1.5 2.4 1.5	1.5 2.4 1.5	1.5 2.4 1.5	1.5 2.4 1.5	1.5 2.4 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5
Mengues (sur 3 niveaux)	0.5 0.6	1.35 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2.4	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5	1.5 2 1.5

Utilisation duprogrammateur

Description des boutons de commande :

Minuterie

Temps de cuisson

Heure de fin de cuisson

Passage en mode manuel (mode automatique désactivé)

• (Réglage « plus »)

• (Réglage « moins »)

Description des symboles lumineux a I'ecran :

AUTO Un temps de cuisson ou une heures de fin de cuisson a ete definite). Ce symbole clignote en fin de cuisson.

Durée de cuisson ou mode manuel

Minuterie

Réglage de l'heure

Lorsque you branchez le four ou après une coupure de courant, trois zéros clignotent à l'écran ainsi que le symbole AUTO.

Vous ne pouvez régler l'heure que si l'écran clignote. S'il ne clignote pas, débranchez puis, rebranchez la cuisineire.

Pour régler l'heure, appuyez sur la touche puis, maintenez les touches enfoncées jusqu'à rou réglage de l'heure exacte (affichage 24 heures).

Cuisson sans l'utilisation du programmeur

Pour utiliser le four en mode manuel (c'est-à-dire sans utiliser le programmateur), vous devez annuler le mode automatique (symbole AUTO clignotant à l'écran) en appuyant sur la touche

. (Le symbole AUTO s'eteint et le symbole du mode manuel L'saffiche).

Utilisation de la minuterie seule

Vous pouvez utiliser le programmeur comme une simple minuterie. Programmez un temps. Un signal sonore retentit lorsque le temps est écoulé.

Appuyez sur la touche puis, utilisez les touches et pour regler le décompte de temps souhaite.

Le symbole de la minuterie s'affiche à l'écran.

Pour arrêter le signal sonore, appuyez sur n'importe qu'elle touche.

Programmer un temps de cuisson

Si le symbole AUTO clignote, appuyez sur la touche

Pour programmer un temps de cuisson,CHOISSEZ un programme de cuisson et une temperature puis,appuyez sur la touche et utilisez les flèches et jusqu'à l'affichage du temps de cuisson désiré (par exemple ci-contre, 45 minutes).

Dès que vous avez effectué votre réglage, l'écran revient à l'affichage de l'heure et le décompte commence. Pour vous rappeler le réglage effectué, vous pouvez appuyer sur la touche : les temps de cuisson programme apparent quelsques instants.

Lorsque le temps de cuisson est terminé, l'appareil émet un signal sonore. Pour arrêter le signal sonore, appuyez sur n'importe qu'elle touche du programmateur.

Vous pouvez à tout moment modifier votre réglage en appuyant sur la touche lorsqu'elles sont prises.

Programmer l'heure de fin de cuisson

1. Commencez par programme un temps de cuisson (voir paragraphe « Programme un temps de cuisson » ci-dessus) en utilisant la touche « ainsi que les flèches et

1. Appuyez sur la touche puis, utilisez les touches et pour déterminer l'heure à laquelle vous souhaitez que la cuisson soit terminée (par exemple ci-dessous à 14h30).

• Dès que vous avez effectué votre réglage, l'écran revient à l'affichage de l'heure et le décompte commence. Pour vous rappeler le réglage effectué, vous pouvez appuyer sur la touche –heure de fin de cuisson programmée apparait quelques instants.
• Lorsque la cuisson est terminée, l'appareil émet un signal sonore. Pour arrêté le signal sonore, appuyez sur n'importe qu'elle touche.
• Vous pouvez à tout moment modifier votre réglage en appuyant sur la touche, puis, sur les touches et . Vous pouvez également annuler le programme en appuyant sur la touche.
• Pensez à ramener le bouton sélecteur de fonction et le bouton thermostat sur la position « (arrêt) en fin de cuisson et appuyer sur la touche pour repasser en mode manuel.

Cuisson differee

Pour effectuer une cuisson en differé,

1. Programmez un temps de cuisson (voir paragraphe « Programmer un temps de cuisson » ci-dessus);
2. Dete miniez l'heure de fin de cuisson (voir paragraphe «Programmer I'heure de fin de cuisson » ci-dessus) ;
3. Tournez le bouton sélecteur de fonction sur le programme désiré et tournez le bouton du thermostat sur la température de cuisson désirée.

Le four fera le décompte du temps de cuisson et se mettra en route en différé. Le

four s'arrête de chauffer automatiquement à l'heure de fin de cuisson que vous avez programmée.

• Dès que vous avez effectué vos réglages, l'écran revient à l'affichage de l'heure et le décompte commence. Pour vous rappeler les réglages effectuels, appuyez sur la touche pour vous rappeler le temps de cisson programme et/ou sur la touche pour vous rappeler l'heure de fin de cisson programmée.
• Vous pouvez à tout moment modifier vos réglages en appuyant sur la touche (tempes de cuisson) ou (heure de fin de cuisson) puis, sur les touches et «vous pouvez également annuler la cuisson en différé en appuyant sur la touche.
• Pensez à ramener le bouton sélecteur de fonction et le bouton thermostat sur la position « (arrêt) en fin de cuisson et appuyez sur la touche pour repasser en mode manuel.
• Lorsque la cuisson est terminée, l'appareil émet un signal sonore. Pour arrêté le signal sonore, appuyez sur n'importe qu'elle touche.
• S'il y a une coupure de courant, les programmes seront annulés. Àpres une coupure de courant, trois zéros clignotent à l'écran. Veuillez procédér de nouveau au réglage de l'heure.

nettoyage et entretien

Il est recommandé de nettoyer l'appareil après chaque utilisation. Il vous sera ainsi possible d'oter plus facilement les résidus de nourriture eventuels et d'éviter qu'ils ne brûlent lors de l'utilisation suivante.

Avant de proceder au nettoyage

Assurez-vous que toutes les commandes de la table de cuisson et/ou du four soient sur les positions [arret]).
- Laissez la table de cuisson (les grilles et les brûleurs) et/ou le four refroidir complètement pour éviter les risques de brûlures.
N'utilisez pas d'appareil de nettoyage à pression ou à vapeur.
- N'utilisez jamais de produits de nettoyage abrasifs, d'objets tranchants, de grattoirs métalliques, etc. pour retarder les restes de repas durcis sur la table de cuisson, les grilles ou les brûleurs.
- Les manettes ne doivent être retirees qu'occasionnellement pour un nettoyage approfondi.

Surfaces extérieures

• Les surfaces extérieures en inox doivent être nettoyées avec une éponge douce et un produit nettoyant doux (type liquide vaisselle).
  Rincez à l'eau claire et séchez soigneusement à l'aide d'un chiffon doux.
• N'utilisez pas de produits détergents abrasifs ni dépONGes à récurer pour le nettoyage afin de ne pas endommager le revêtement.

Nettoyage de la table de cuisson

Nettoyez régulièrement la table de cuisson lorsqu'necessaire.
- La surface sur laquelle du liquide qui aurait eventuèlement débordé des casseroles doit immédiatement être nettoyée avec une éponge humide additionnée de liquide vaisselle, puis séchée avec un chiffon doux.
- Les brûleurs se compose de deux pieces : chapeau (C) et couronne (F) (voir figure ci-après). Nettoyez régulièrement les brûleurs à gaz. Les flammes doivent être bleues et brûler de manière uniforme. Ils peuvent être retirés et lavés avec une éponge humide et du liquide vaisselle. ÀpRES le nettoyage, séchez-les soignement et remontez-les parfaitement dans leur logement.

Assurez-vous que la bougie d'allumage (S) soit toujours propre. Nettoyez le thermocouple (T) de façon à permettre son bon fonctionnement. La bougie d'allumage et le thermocouple doivent être nettoyés delicatement. Nettoyez-les à l'aide d'une éponge humide et laissez secher à l'air libre avant de réutiliser la table de cuisson.

• Nettoyez les deux grilles avec une éponge humide et du liquide vaisselle, puis séchez-les soigneusement.

Nettoyage du bandeau de commande et des accessoires

• Ne retirez pas les boutons pour nettoyer le bandeau de commandes.
• Utilisez une éponge douce et de l'eau additionné de produit vaisselle pour nettoyer le bandeau de commandes et les accessoires (l'échéfrite, poignée de la l'échéfrite, ensemble tournebroche et grilles métalliques). Séchez soigneusement avec un chiffon doux.

Intérieur du four

• Vous pouvez nettoyer l'intérieur du four avec une éponge douce et du produit vaisselle. Rincez et séchez ensuite avec un chiffon doux.
• N'utilisez jamais de produits de nettoyage abrasifs, d'objets tranchants, de grattoirs metalliques, etc. au risque d'endommager le revêtement.

Plaques catalytiques

• Voiture four est équipé de trois plaques catalytiques à l'arrière et sur les parois laterales.
• L'émail catalytique poreux accélère la décomposition de la graisse et des autres impuretés. Les petites taches subsistant après la cuisson se décomposent lors de l'utilisation suivant du four. En règle générale, les taches disparaisent complètement à des températures supérieures à 220^ , mais seulement en partie à des températures inférieures.
• La puissance autonettoyante des plaques catalytiques s'affaiblit avec le temps. Les plaques catalytiques ne doivent pas etre nettoyees.
  Pour leur remplacement, les plaques laterales peuvent etre retirées après avoir demonté les glissières (voir paragraphe « Démontage des glissières »). La plaque arriere devra etre dévissee.

Vitre interieure du four

• Utilisez un produit nettoyant pour vitres pour nettoyer la porte du four côtés intérieur et extérieur. Rincez à l'eau claire et séchez avec un chiffon doux et sec.
• Faites attention de ne pas cogner la vitre contre des surfaces ou des objets ; ceci pourrait fissurer ou casser la vitre.
• Ne pas utiliser de produits d'entretien très abrasifs ou de gratoir métallique dur pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entrainer l'éclatement du verre.

Démontage et remontage de la porte du four

Vouss pouvez démonter la portedou four pour un nettoyage facilité.

1. Ouvrez complètement la porte (Figure 1)).
2. Soulevez puis returnez complètement le petit levier situé sur chacune des charnières (Figure 2).
3. Tenez solidement la porte de chaque cote puis, avec précaution, refermez-la partiellement jusqu'à laisser un espace d'environ 10 cm entre la porte et le four (Figure 3).
4. Tirez la porte doucement vers vous jusqu'à ce qu'elle sorte de ses charnières, puis posez-la sur une surface plane et stable pour la nettoyer.

Pour remettre la porte en place, procededans l'ordre inverse:presentez la porte a un angle d'environ 45^ par rapport a sa position fermée et emboitez-la dans les supports des charnières à l'avant de l'appareil. Ouvrez-la ensuite complètement, refermez le levier des 2 charnières puis fermez la porte du four. Ouvrez et refermez doucement la porte pour vérifier si elle se ferme correctement. Si ce n'est pas le cas, vérifie que le levier de chacune des charnières est correctement positionné.

Démontage des glissières

Les glissières sont amovibles pour faciliter le nettoyage du four.

Pour démonter une glissière, déboîtez-la de la vis (1) puis, souvezez-la (2).
- Nettoyez la glissière exclusivement avec un dénergent doux (type liquide vaisselle).
- Àprous le nettoyage, repositionnez la glissière dans l'ordre inverse sur la paroi (n'oubliez pas d'intercaler la plaque catalytique amovible (si vous l'aviez retiree lors du nettoyage) avant de replacer la glissiere).

Remplacement de la lampe du four

MISE EN GARDE : s'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de chocolélectrique.

1. Dévissez puis, retirez le couvercle en verre de protection de la lampe.
2. Dévissez l'ampoule et remplacez-la par une ampoule aux caractéristiques strictement identiques à celles d'origine.

Caracteristiques de l'ampoule :

Culot E14
220-240V\~
Max. 25 W
- Résistant à des températures de l'ordre de 300^

1. Revissez le couvercle en verre.

Notes :

• Les ampôules sont considérées comme des consommables et ne sont pas couvertes par la garantie.
• La lampe utilisée sur cet apparéil est une ampoule spéciale prévue exclusivement pour l'électroménager. Elle ne convient pas pour l'éclairage d'une piece.

Toutes les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se reserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrefaison.

Garantie valide a partir de la date d'achat (ticket de caisse faisant fol). Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usage normale du produit.

Protection de l'environnement

Ce symbole apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet apparéil ne peut donc enaucun cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (décheterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuerez à protégger l'environnement et empêcherez toute conséquence nuisible pour votre santé.
