| Type de produit | Machine à glaçons automatique avec bac de stockage incorporé |
| Marque | Foster |
| Modèle | F40 |
| Température ambiante de fonctionnement | 10 °C à 40 °C |
| Température de l'eau d'alimentation | 5 °C à 40 °C |
| Durée du cycle de congélation | 17 à 30 minutes selon la température ambiante |
| Type de contrôle | Électronique par microprocesseur avec sonde thermique |
| Arrêt automatique | Oui, par sonde thermique dans le bac de stockage |
| Raccordement électrique | Prise de courant avec mise à la terre, interrupteur bipolaire en tête de ligne |
| Raccordement d'eau | Vanne d'arrivée d'eau, tuyaux fournis |
| Évacuation | Tuyau d'écoulement avec pente de 3 cm par mètre |
| Pelle à glaçons | Incluse, doit être maintenue propre et désinfectée |
| Nettoyage du bac de stockage | Avec solution d'eau tiède et détergent léger, puis désinfection avec produit fongicide |
| Nettoyage de la carrosserie | Avec chiffon et produit spécifique pour inox |
| Précautions quotidiennes | Garder la porte du bac fermée, ne rien stocker d'autre que les glaçons |
| Sécurité | Débrancher avant entretien, mains sèches, vanne d'eau accessible |
FOIRE AUX QUESTIONS - F40 Foster
Questions des utilisateurs sur F40 Foster
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à glaçons au format PDF gratuitement ! Retrouvez votre notice F40 - Foster et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil F40 de la marque Foster.

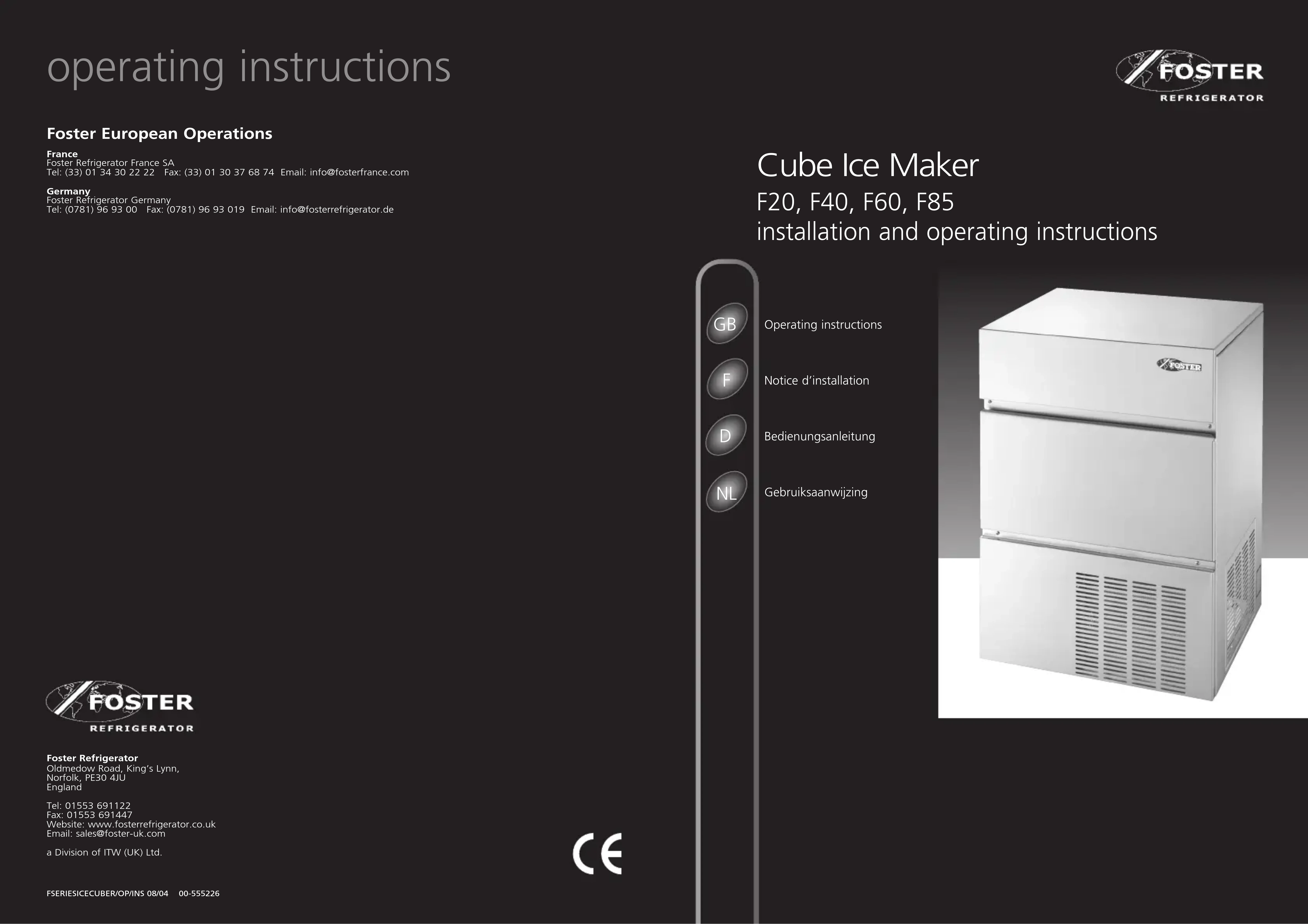

MODE D'EMPLOI F40 Foster
Notice d'installation
Bedienungsanleitung
Gebruiksaanwijzing
1 L'expérience de nos techniciens qui travaillent depuis plusieurs années dans ce secteur industriel, a permis de réaliser une machine d'un niveau de qualité élevé, qui si elle est utilisée correctement, ne procurera aucun danger pour l'utilisateur. Ce manuel vous permettra de mieux connaître votre machine à
glace. Toutefois il est très important de respecter les instructions indiquées lorsqu'il y a nécessité d'accéder au compartiment groupe compresseur/condenseur et altérer le réglage des dispositifs de contrôle et de sécurité. Nous vous prions de bien vouloir lire avec attention toutes les indications pour une bonne utilisation de votre machine dans le but de la maintenir performante pendant plusieurs années. Pour toutes demandes de renseignements sur votre machine mentionnez toujours le modèle et le numéro de serie.
Livraison: Remarques Generales
Important:
Lire ce mode d'emploi avant de procéder à l'installation de la machine.
Au moment de la livraison de la machine, vérifier que:
•L'emballage est intact.
• La machine correspond à celle commandée
- Qu'il n'y a pas de dégâts et qu'il n'y a pas de pièces manquante.
- Que pendant le transport la machine n'a pas été endommagée à l'extérieur comme à l'intérieur.
En cas de pièces manquantes ou d'endommagement: informer immédiatement le transporteur. Les informations contenues dans ce document sont d'ordre général et peuvent parfois ne pas correspondre exactement au modèle qui vous a été livré. Tous les renseignements, illustrations, instructions et spécifications presentés dans ce manuel sont élaborés à partir des renseignements du modèle disponible le plus récent. Les plans ou autres documents livrés avec l'appareil sont la propriété du fabricant qui en détient les droits exclusifs. Le constructeur se réserve aussi le droit d'apporter des modifications à tout moment sans préavis et sans engagements particulier de sa part.

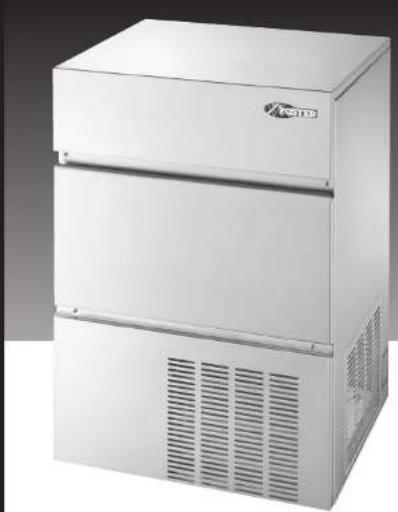

Description des machines
Cette machine est une fabrique de glaçons avec bac de stockage incorporée.
Une bonne moitié de la production journalière peut être stockée dans le bac de stockage dont le niveau de glaçons est maintenu sous contrôle par la sonde thermique située dans le
bac de stockage.
Lorsque le niveau de glaçons stockés dans le bac atteint la sonde, le microprocesseur stoppe la fabrication de la glace.
La carte électronique contrôle l'ensemble des opérations depuis la fabrication de glace jusqu'au démoulage par le biais d'une régulation par microprocesseur.
Règles de Sécurité
Pour un fonctionnement correct de la machine il faut lire attentivement ce manuel et respecter les instructions qui y sont stipulées. Dans le cas où vous auriez besoin de renseignements complémentaires, contacter votre frigoriste.
Le constructeur décline toute responsabilité en cas de non-respect de ces règles.
Attention
Avant d'effectuer une quelconque opération d'entretien et de nettoyage s'assurer que vous ayiez mis hors tension l'appareil.
S'assurer d'avoir les mains bien sèches.
L'interrupteur doit être facilement accessible et à proximité de l'appareil.
Important
Les panneaux fixés avec des vis ne doivent pas être démontés.
La vanne d'arrivée d'eau doit être facilement accessible et à proximité de l'appareil.
Attention
Les opérations d'entre- tien et nettoyage doivent être effectuées par un personnel qualifié.
Pour déplacer la machine veuiller à bien la soulever pour éviter d'endommager les pieds.
Ne jamais la pousser ou la trainer
Pour le branchement électrique de la machine s'assurer que la prise de courant est reliée à la terre.
transport
La machine est protegée pendant le transport, par un emballage en carton robuste.
Lieu d'implantation
Positionner la machine dans son emplacement définiti, en s'assurant que les installations suivantes ont été effectuées:
20 alimentation d'cau
21
vidarge d'eau
22
Attention
Verifier, que l'eau du réseau soit vraiment de l'eau potable, et en fonction de sa qualité demander au technicien d'installer un titre ou un traitement d'eau approprié.
Pour un rondement optimal de l'apparel vérifier que:
la température minimale de l'eau est de 5°C et que la maximale ne dépasse pas 40°C.
•
(1)在投资者赎回时，本基金的申购
pleur avec protection
de ligne soit bipolaire
e ouverture des
s supérieure à 3mm.
0
l'interrupteur avec protection
en tête de ligne soit bipolaire
avec une ouverture des
contacts supeneture a 3mm.
27
la température ambiante minimale est de 10°C et que la maximale ne dépa pas 40°C
28
et qu'elle n'est pes installée pres de sourcee de chaleur (telles que les fours, les plaques de sulson) ou exposée aux rayons d'oraires et que l'ambiance n'est pas trop humide.
Comment l'installation doit être réalisée
Important
L'installation de la machine doit être effectuée par un personnel qualifié.
Les opérations essentielles pour l'installation de la machino sont indiquées et illustrés ci-après.
29
Branchement de la liche sur le cordon d'alimentation électrique.
30
Verilier que l'appareil est de niveau.
31
Correction éventuelle de la mise à niveau de la machine.
32
Raccordement au réseau hydraulique avec les tuyaux livres. Place correctement les tuyaux d'écoulement dans la vidango.
33
Le tuyau d'écoulement doit avoir une pente de 3am par mètre
34
Lorsque la machine fonctionne il faut nettoyer l'intérieur de la cabine (septation) avec un chiffon imoibé de liquide desinfectant (liquide longicide) et nettoyer la carasserie avec un produit adapté avec chinese
Mise en Service
35
Ouverture de la vanne d'alimentation d'eau.
36
Insertion de la prise mâle dans la prise female
37
Positionnement de l'interrupteur sur "ON"
36
La phase de remplissage terminée la manhino
eople automatiquevent
en phase de
consolation
L'installateur vérilie le
bon fonctionnement de
l'apperci.
Les premiers glaçons
serant produits dans un environ.
(3)
39
Attention
Si la température du lieu cu est installée la machine est inférieure à 15°C, la durée du cycle de congéation sera plus courte [17-20 min].
40
Si, par contre, la température ambiante est supérieure à 30°C, la durée du cycle de congélation sera plus longue (25-30min).
Arrêt
41
Pour l'arrêt et la mise en route de la fabrique de glaze appuyer seulement sur l'interrupteur mural installé sur la ligne électrique.
43
Après chaque remise en marche, la machine effectue un cycle de rompissage d'eau, d'une durée de 5 min avant de pesser automatiquement en cycle de fabrication de glapors.
Précautions Quotidienne
44
Pour éviter que les bacteries ne se déposent sur les glagons, il faut observer les indications auvantes.
ne rien stocker, homis les plaçons, dans le bao de stockago.
45
La pelle à glaçons doit être toujours propre et désinfectée.
46
La porte du bas de sladdage doit toujours être fermée.
47
Pendant le nettoyage du sol autour de l'appareil faire attention que la poussière n'ontre pas dans l'appareil.
48
Pour éviter d'endommager la machine; ne jamais former la varne d'alimentation d'eau lorsque l'apperci est en marché.
40
Ouvir et former la porte ou bec de slackage avec précaution et éviter de la claquer.
50
Eviter de peser sur ou soutur de l'appareil toute sorte d'objet, qui peuvent causer une mauvaise ventilation et un manque d'hygiène.
Nettoyage et Entretien
51
53
Attention Avant de procéder à toute opération de nettoyage ou d'entretien, s'assurer que l'apparcil est hors tension et que la varne d'alimentation en eau est termée.
54
Nettoyer le bac de stockage avec une solution d'eau liede métangée avec un détergent léger. Fincer soigneusement puis passer toutes les parois intérieures avec une éponge imbebée d'un produit longicide. Pour le nettoyage de la carroserie il suffit de passer sur les surfaces un chiffon trempé avec un produit spécifique pour inox.
Tran
(Avant de faire appel au technicien)
Si l'appareil ne fontionne pas
L'interruptur est-il sur la position "ON"?
Vérifier les fusibles
La prise même est-elle bien emcoitée dans la prise fremale?
Si la production de glace est faible
La varne d'alimentation en eau est-elle bien ouvère?
Les températures d'eau et d'ambience sont-elles trop élevées?
Dans le voisinage de l'appercil y-a-t-il des sources de chaleur ou la ventilation est-elle faible?
Si les glaçons ne sont pas parfaits
La quantité d'eau est-elle insuffisante?
le filtre d'eau situé dans la vanne d'alimentation est-il obstrué?
Les gicleurs de la plaque d'injection sont-ils obstrués?
