Caractéristiques techniques	Cuisinière électrique avec 4 zones de cuisson, 1 four, classe énergétique A
Dimensions	Largeur : 50 cm, Hauteur : 85 cm, Profondeur : 60 cm
Capacité du four	54 litres
Type de four	Four traditionnel avec chaleur tournante
Fonctions de cuisson	Gril, cuisson traditionnelle, chaleur tournante
Utilisation	Panneau de contrôle avec boutons, minuterie intégrée
Entretien	Nettoyage facile avec surface lisse et intérieur émaillé
Sécurité	Système de sécurité pour enfants, protection contre la surchauffe
Informations générales	Poids : 50 kg, couleur : noir, garantie : 2 ans

FOIRE AUX QUESTIONS - EHF3320FOK ELECTROLUX

Comment allumer la cuisinière ELECTROLUX EHF3320FOK?

Pour allumer la cuisinière, assurez-vous que le branchement électrique est correct, puis tournez le bouton de commande correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre.

Que faire si la plaque de cuisson ne chauffe pas?

Vérifiez que la cuisinière est bien branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que vous avez sélectionné la bonne zone de cuisson et que le bouton est correctement positionné.

Comment nettoyer la surface de la cuisinière?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les éponges rugueuses qui pourraient rayer la surface. Nettoyez toujours la cuisinière après chaque utilisation pour éviter les résidus tenaces.

Pourquoi la lumière de la zone de cuisson reste-t-elle allumée même après l'arrêt?

Cela peut indiquer que la zone de cuisson est encore chaude. Attendez que la lumière s'éteigne, ce qui indique que la zone a refroidi. Si elle reste allumée après refroidissement, contactez le service après-vente.

Comment régler la température sur la cuisinière?

Tournez le bouton de commande de la zone de cuisson dans le sens des aiguilles d'une montre pour augmenter la température ou dans le sens inverse pour la diminuer. Référez-vous au manuel pour des recommandations de température spécifiques.

Y a-t-il une fonction de sécurité pour les enfants sur cette cuisinière?

Oui, la cuisinière ELECTROLUX EHF3320FOK est équipée d'une fonction de verrouillage des commandes pour empêcher un réglage accidentel par les enfants. Consultez le manuel pour savoir comment activer cette fonction.

Comment savoir si le four est préchauffé?

La lumière du four s'éteindra lorsque la température préréglée est atteinte. Vous pouvez également utiliser un thermomètre de four pour vérifier la température.

Que faire si la cuisinière émet des bruits étranges?

Des bruits de cliquetis ou de bourdonnement peuvent être normaux pendant le fonctionnement. Cependant, si le bruit est fort ou inhabituel, débranchez la cuisinière et contactez un professionnel pour une inspection.

MODE D'EMPLOI EHF3320FOK ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grâce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil : www.electrolux.com/shop

SERVICE APRÉS-VENTE

N'utilisez que des pieces de rechange d'origine.
Avant de contacter le service, assurez-vous de dispose des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations generales et conseils

Informations ecologiques

Avant d'insteller et d'utiliser cet apparéil, li-sez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y reférer ultérieurement.

SECURITE DES ENFANTS ET DES PERSONNES VULNERABLES

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidite permanente.

• Cet apparéil n'est pas destiné à être utilisés par des enfants ou des personnes dont les capacité physiques, sensorières ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.
• Ne laïsez pas les enfants jouer avec l'appareil.
• Ne laïsez pas les emballages à la portée des enfants.
  Tenez les enfants et les animaux éloiignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.

INSTALLATION

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionneliel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

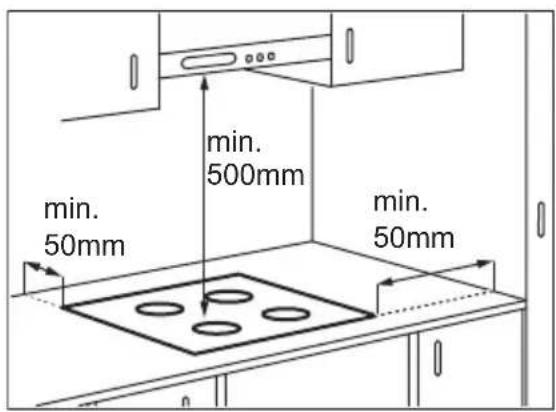

• Respectez l'espacement minimal requis par rapport aux autres appareils.

• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.

• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil pres d'une porte ou sous une fenetre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

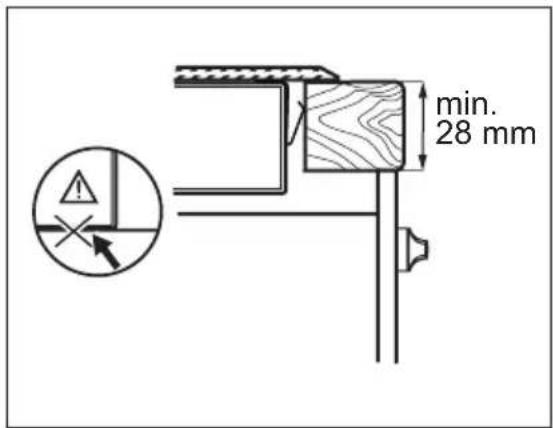

• Si l'appareil est installé au-dessus de ti-roirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommendons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• Avant chaque raccordement, assurez-vous que la borne principale de l'appareil est hors tension.
  Assurez-vous que l'appareil est bien installe. Des connexions desserrees ou incorrectes peuvent etre a l'origine d'une surchauffe des bornes.
  Assurez-vous qu'une protection anticchocs est installee.
• Contrôlez que les cables d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appléil électrique à des prises ELECTriques situées à proximité.
• Ne laissez pas les connexions s'emmeler.
  Utilisez une pince pour detendre le cable.

Utilisez le cable d'alimentation approprié.
- Veillez à ne pas endommager la fiche secteur ni le cable d'alimentation. Contactez le service après-vente ou un électricien pour remplancer le cable d'alimentation s'il est endommagé.
- L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doitprésenter une distance d'ouverture des contacts d'au moins 3 mm.
- N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être rétiées du support), un disjoncteur différentiel et des contacteurs.

UTILISATION

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

Utilisez cet apparéil dans un environnement domestique.
- Ne modifies pas les caractéristiques de cet apparéil.
- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
- Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
- N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- Éteignez les zones de cuisson après chaque utilisation.
- N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
- Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appléil pour éviter tout risque d'électrocution.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Te nez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.

• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
• Ne tentez pas d'etreindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des recipients de cuisson s'évaporer.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Risque de dommage de l'appareil.

• Nettoyez régulierrement l'appareil afin de maintainir le revêtement en bon état.
• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampon à récurer, de solvants ou d'objets métalliques.

MISE AU REBUT

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.

DESCRIPTION DE L'APPAREIL

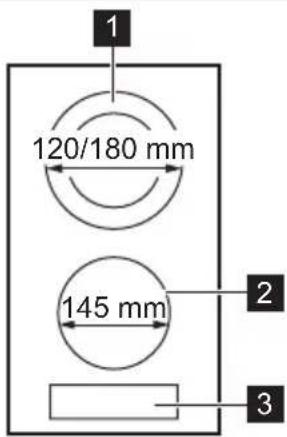

VUE D'ENSEMBLE

Zone de cuisson
Zone de cuisson
3 Bandeau de commande

DESCRIPTION DU BANDEAU DE COMMANDE

Appuyez sur les touches sensitives pour faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent quelles fonctions sont activées.

touché sensitive fonction
1		① Pour allumer et éteindre l'appareil.
2		Pour verrouiller ou déverrouiller le bandeau de commande.
3		Pour activer et désactiver les circuits extérieurs
4		+/- Pour augmenter ou diminuer le niveau de cuisson
5		Affichage du niveau de cuisson Indique le niveau de cuisson.
6		Voyants de minuteur des zones de cuisson Pour indiquer la zone à laquelle se refère la durée sélectionnée.
7		Affichage du minuteur Pour indiquer la durée, en minutes.
8		① PourCHOISIR LA ZONE DE CUISSON.
9		+/- Pour augmenter ou diminuer la durée.
touché sensitive fonction
10	STOP +GO	Pour activer et désactiver la fonction STOP +GO.

INDICATEURS DU Niveau DE CUISSON

Indicateur Description
0	La zone de cuisson est désactivée.
1 - 9	La zone de cuisson est activée
2 - 6
U	La fonction STOP est activée.
R	La fonction Chauffage automatique est activée.
E	Il y a une anomalie.
H	Une zone de cuisson est encore chaude (chaleur résiduel-le).
L	Le verrouillage / le dispositif de sécurité enfants est activé.
-	L'arrêt de sécurité automatique est activé.

VOYANT DE CHALEUR

RÉSIDUÉLLE

AVERTISSEMENT

La chaleur résiduelle peut etresource de brûlures!

UTILISATION QUOTIDIENNE

ACTIVATION ET DÉSACTIVATION

Appuyez sur pendant 1 seconde pour activer ou désactiver l'appareil.

ARRÉT AUTOMATIQUE

Cette fonction arrête l'appareil automatiquement si :

• Toutes les zones de cuisson sont désactivées (0).
• Vous ne reglez pas le niveau de cuisson après avoir allumé l'appareil.
• Vous avez renversé quelque chose ou place un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit pendant quelques instants et l'appareil s'éteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.
• Vous ne désactiverz pas la zone de cuisson ou ne modifies pas le niveau de cuisson. Au bout de quelques instants, s'allume et l'appareil s'estint. Voir CIDessous.
• La relation entre le niveau de cuisson et les durées de la fonction d'arrêt automatique :

heures
- 3 -4 5 heures
- 5 : 4 heures
- 6 -9 1 hour 30 minutes

NIVEAU DE CUISSON

Appuyez sur pour augmenter le niveau de cuisson. Appuyez sur — pour diminuer le niveau de cuisson. L'affichage indique le niveau de cuisson. Appuyez sur + et — en même temps pour désactiver la zone de cuisson.

ACTIVATION ET DÉSACTIVATION DU CIRCUIT DE CUISSON EXTERIEUR

Vous pouvez adapter la surface de cuisson à la dimension du recipient.

Pour activer le circuit de cuisson extérieur, appuyez sur la touche sensitive © . Le vovant s'allume.

Répétez la procédure ci-dessus pour dés-activer le circuit de cuisson extérieur. Levoyant de contrôle s'eteint.

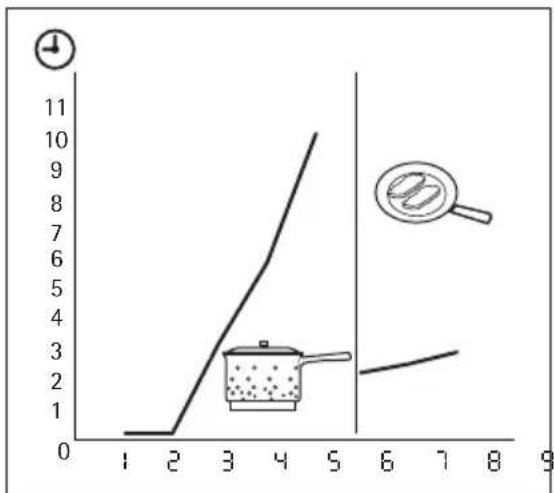

DÉMARRAGE AUTOMATIQUE DE LA CUISSON

La fonction de démarrage automatique de la cuisson permet d'atteindre plus rapidement le niveau de cuisson souhaite. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps (voir le schéma) puis redescend au niveau sélectionné.

Pour activer la fonction de démarrage automatique de la cuisson, la zone de cuisson doit être froide (Hne doit pas être affché). Appuyez sur la touche + de la zone de cuisson à plusieurs reprises jusqu'à ce que le niveau de cuisson souhaité s'affiche. Au bout de 3 secondes, Hs'affiche.

Pour désactiver cette fonction, appuyez sur

MINUTEUR

Utilisez le minuteur pour régler la durée de fonctionnement de la zone de cuisson pendant une session.

Réglez le minuteur après avoir besoin la zone de cuisson.

Le réglage du niveau de cuisson peut être définir avant ou après celui du minuteur.

Pour regler la zone de cuisson:ap-puyez sur a plusieurs reprises juqu'a

ce que l'indicateur d'une zone de cuisson nécessaire s'allume.

Pour activer ou changer le minuteur: appuyez sur la touche + ou -du minuteur pour regler la durée (00 - 99 minutes). Lorsque le voyant de la zone de cuisson clignote plus lentement, le décompte a commencé.
- Pour désactiver le minuteur: réglez la zone de cuisson avec ① et appuyez sur — pour désactiver le minuteur. Le décompte du temps restant s'effectue jusqu'à ②. Levoyant de la zone de cuisson s'éteint.
- Vérification du temps restant: selec-tionnez la zone de cuisson à l'aide de la touche ①. Levoyant de la zone de cuisson clignote plus rapidement. L'affi-chage indique le temps restant. Une fois le temps écoué, le signal sonore retentit et 00 clignote. La zone de cuisson se désactive.
- Arrêt du signal sonore : appuyez sur

Vous pouvez utiliser le minuteur comme minuterie lorsque les zones de cuisson ne sont pas en fonctionnement. Appuyez sur ① . Appuyez sur la touche au pour régler la durée souhaitée. Une fois le temps écoulé, le signal sonore retentit et ⑩ clignote.

• Arrêt du signal sonore : appuyez sur

STOP+GO

La fonction STOP permet de basculer simultanement toutes les zones de cuisson actives en position de maintien au chaud () Il n'est désormais plus possible de modifier le niveau de cuisson en cours STOP. La fonction STOP n'interrrompt pas le minuteur.

Pour activer cette fonction, appuyez sur STOP + GO. Le symbole allume.
Pour désactiver cette fonction, ap-puyez sur . Le niveau de cuisson pré-cédent s'allume.

VERROILLAGE

Vous pouvez verrouiller le bandeau de commande pour éviter une modification involontaire du niveau de cuisson.
Réglez d'abord le niveau de cuisson.

Pour activer cette fonction, appuyez sur 1 . Le symbole 1 allume pendant 4 secon- des.

Le minuteur reste activé.

Pour désactiver cette fonction, appuyez sur 1 . Le niveau de cuisson précédent s'allume.

Lorsque vous éteignez l'appareil, cette fonction est désactivée.

SECURITE ENFANTS

Ce dispositif permet d'éviter une utilisation involonteire de l'appareil.

Pour activer le dispositif de sécurité enfants :

Activez l'appareil avec ①. Ne selec-tionnez aucun niveau de cuisson.
- Appuyez sur pendant 4 secondes. Le symbole L s'allume.
Désactivez l'appareil avec ①.

Pour désactiver le dispositif de sécurité enfants

Activez l'appareil avec ①. Ne selec-tionnez aucun niveau de cuisson. Ap-puyez sur pendant 4 secondes. Le symbole s'allume.
Désactivez l'appareil avec ①.

Pour désactiver le dispositif de sécurité enfants pour une seule session de cuisson

Activez l'appareil avec ① . Le symbole L s'allume.
- Appuyez sur pendant 4 secondes.
Réglez le niveau de cuisson dans les 10 secondes qui suivent Vous pouvez utiliser l'appareil.
- Lorsque vous désactivez l'appareil avec ①, la sécurité enfants est à nouveau activée.

CONSEILS UTILES

USTENSILES DE CUISSON

Informations concernant les ustensiles de cuisson

• Le fond de l'ustensile de cuisson doit être aussi plat et écais que possible.
• Les recipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique.

ÉCONOMIES D'ENERGIE

Comment réaliser des économies d'énergie

• Si possible, couvrez toujours les éléments de cuisson avec un couverclependant la cuisson.

• Déposez toujours le recipient sur la zone de cuisson avant demettre celle-ci en fonctionnement.

• Désactivez les zones de cuisson avant la fin du temps de cuisson pour utiliser la chaleur résiduelle.
  Veillez a ce que le fond du plat de cuisson corresponde à la dimension de la zone de cuisson.

EXAMPLES DE CUISSON

Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.

Ni-veau de cuisson	Utilisation: Heure Consels
1 Pour conserver au chaud les plats que l'on vient de cuire	selon les be-soins.	Mettre un couvercle sur le plat de cuisson
1-2 Sauce hollandaise ; faire fondre : beurre, chocolat, gelatine	5-25 min	Remuer de temps en temps
1-2 Solidifier : omelettes, oeufs au plat 10-40 min		Couvrir pendant la cuisson.
2-3 Faire cuire à feu doux le riz et les plats à base de produits laitiers ; réchauffage des plats cuisinés	25-50 min	Ajouter au moins deux fois plus d'eau que de riz. Remuer car les alimentés à base de lait se séparent durant la cuisson.
3-4 Faire cuire à la vapeur les légu-mes, le poisson à l'étuvée, la viande	20-45 min	Ajouter quelques cuillerées à soupe de liquide
4-5 Faire cuire des pommes de terre à la vapeur	20-60 min	Utiliser max.¼ l'eau pour 750 g de pommes de terre.
4-5 Cuisson de grandes quantités d'aliments, ragoûts et soupes	60-150 min	Ajouter jusqu'à 3 l de liquide, plus les ingrédients.
6-7 Poêler à feu doux : escalopes, cordons bleus de veau, côtelettes, rissoles, saucisses, fouie, roux, oeufs, crépes, beignets	au be-soin	Retourner à mi-cuisson.
Ni- veau de cuis- son	Utilisation: Heure Consels
7-8 Poêler à feu vif des pommes de terre rissolées, côtelettes de fillet, steaks	5-15 min	Retourner à mi-cuisson.
9	Faire bouillir de grandes quantités d'eau, cuire des pâtes, griller la viande (goulasch, bœuf braisé), cuisson des frites.

ENTRETIEN ET NETTOYAGE

Nettoyez l'appareil après chaque utilisation. Utilisez toujours des recipiens de cuisson dont le fond est propre.

Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de l'appareil.

Pour enlever les salissures :

1. • Retirez immédiatement : plastique fondu, films plastiques et alimentés contenant du sucre. Sinon, la saleté pourrait endommager l'appareil. Utilisez un racloir spécial pour la vitre. Tenez le racloir incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

2. Une fois que l'appareil a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques liésantes. Utilisez un agent de nettoyage pour vitrocérément ou acier inoxydable.

3. Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.

4. Et enfin, essuyez l'appareil à l'aide d'un chiffon propre.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème Cause possible Solution
Vous ne pouvez pas allu-mer l'appareil ou le fairefonctionner.	Allumez de nouveau l'ap-pareil et réglez le niveau decuisson sous 10 secondes.
Vous avez appuyé sur	plusieurs touches sensiti-ves en même temps.	N'appuyez que sur uneseule touche sensitive à lafois.
La fonction Stop+Go est	activée.	Reportez-vous au chapitre« Notice d'utilisation » .
Il y a de l'eau ou des ta-ches deGRAISSER sur lebandeau de commande.		Nettoyez le bandeau decommande.
Un signal sonore retentitet l'appareil s'éteint.Un signal sonore retentitlorsque l'appareil estétéint.	Vous avez posé quelquechose sur une ou plus-sieurs touches sensitives.	Retirez l'objet des touchessensitives.
L'objet s'éteint. Vous avez posé quelchose sur la touche sensi-tive ①.		Retirez l'objet de la touche sensitive.
Le voyant de chaleur rési-duelle ne s'allume pas.	La zone de cuisson n'estpas chaude parce qu'ellen'a fonctionné que peu detemps.	Si la zone de cuisson a euassez de temps pourchauffer, faites appel à vo-tré service après-vente.
La fonction de démarragateg automatique de la cuissonne fonctionne pas.	La zone de cuisson estchaude.	Laissez la zone de cuissonrefroidir.
Le niveau de cuisson le	plus élevé est réglié.	Le niveau de cuisson leplus élevé est identique à lafonction de démarrage automatique de la cuisson.
Vous avez diminué le ni-veau de cuisson à partirde ②.		Commencez à ③t aug-mentation le niveau de cuis-son.
Impossible d'activer le cir-cuit extérieur.	Activez d'abord le circuitintérieur.
Les touches sensitives sont chaudes.	Le récipient est trop grandou vous l'avez placé troppréès des commandes.	Placez les récipients degrande taille sur les zonesde cuisson arrêté, si né-cessaire.
s'allume.	La fonction d'arrêt automatique est activée.	Éteignez l'appareil puis al-lumez-le de nouveau.
L s'allume.	La fonction Sécurité en-fants ou Verrouillage est activée.	Reportez-vous au chapitre « Notice d'utilisation » .
E et un chiffre s'affi-chent.	Une erreur s'est produit dans l'appareil.	Débranchez l'appareil de l'alimentation électrique pendant quelques minutes. Déconnectez le fusible de l'installation domestique. Rebranchez l'appareil. Si L s'allume à nouveau, contactez votre service après-vente.

Si les indications ci-dessus ne vous permètent pas de remédier au problème, veuillez vous adresser à votre revendeur ou au service après-vente. Veuillez lui fournir les informations figurant sur la plaque signaletique, la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un descoins de la table de cuisson) et le type de message d'erreur qui s'affiche. Veillez à faire fonctionner l'appareil correctement. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du magasin vendeur peut être facturé même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

INSTALLATION

AVERTISSEMENT

Reportez-vous au chapitre « Consignes de sécurité »

Avant l'installation de l'appareil, notez cidesous les informations figurant sur la plaque signaletique. La plaque signaletique se trouve au bas de I'enveloppe exterieure de I'appareil.

• Modèle
• PNC
• Numéro de série

APPAREILS ENCASTRABLES

• Les apparèils encastrables ne peuvent être mis en fonctionnement qu'après avoir été installés dans des meubles et sur des plans de travail homologues et adaptations.

CABLE D'ALIMENTATION

• L'appareil est fourni avec le cable d'alimentation.

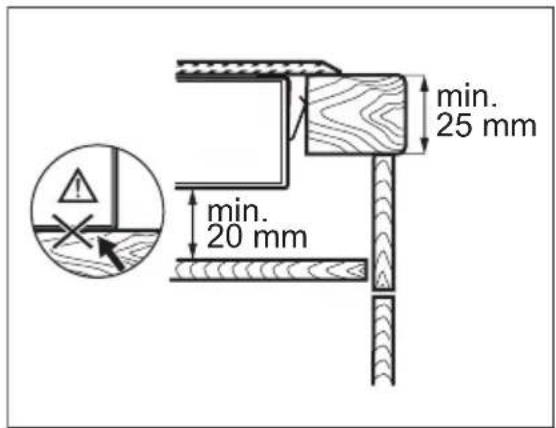

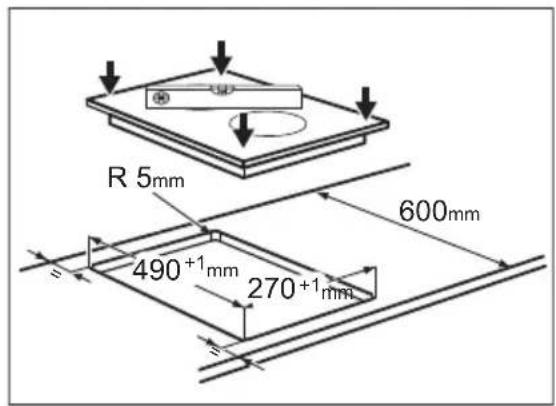

MONTAGE

• Si le cable d'alimentation est endommage, il doit etre remplace par un cable special (type H05BB-F Tmax 90^ ou de calibre supieur).Contactez vouservice après-vente.

POUR FIXER LE JOINT.

• Nettoyez la zone de découvert du plan de travail.

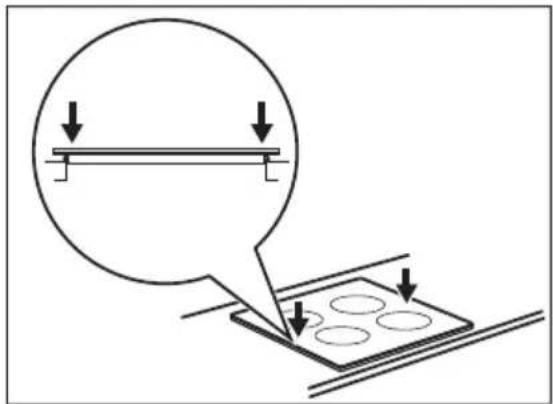

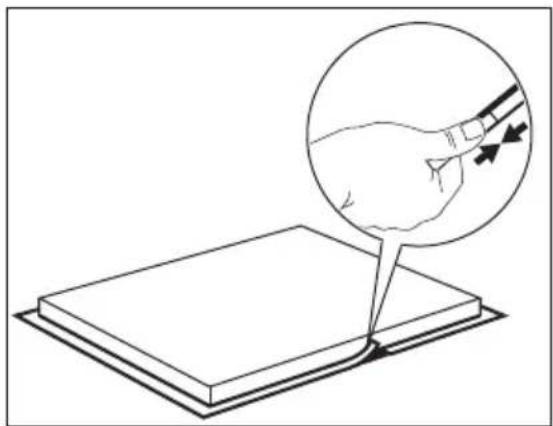

  Reliez le joint d'étanchéité foumi au niveau de la surface inférieure de l'appareil le long des bords externes de la section vitrocéramique. N'étirez pas le joint. Les points de jonction doivent se couver au milieu d'un des côtes. ÀpRES avoir mesure la longueur (prévoyez quelques mm en plus), appuyez fermement les deux extrémités I'une contre I'autre.

CHARACTERISTIQUES TECHNIQUES

Modell EHF3320FOK Prod.Nr. 949 596 000 00

Typ 58 HED D1 KO 220-240 V 50-60 Hz

Made

Ser.Nr. 2.9 kW

ELECTROLUX

ir

Puisance des zones de cuisson

Zone de cuisson Puissance nominale (niveau de cuisson max.) [W]

Arrière centrale - 120/180 mm 700/1700 W

Avant centrale - 145 mm 1200 W

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole. Deposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

electroniques. Ne jetez pas les apparéils portant le symbole 区 avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INNEHÄLL

SAKERHETSINFORMATION 18

PRODUKTBESKRIVNING 20

DAGLIG ANVÄNDNING 22

RAD OCH TIPS 24

UNDERHÄLL OCH RENGÖRING 25

FELSÖKNING 26

INSTALLATION 28

TEKNISK INFORMATION 29

MILJÖSKYDD 29
