MODE D'EMPLOI 3EB765XQ BALAY

Installation en toute sécurité Respectez les consignes de sécurité lorsque vous installez cet appareil. ¡ Branchement électrique uniquement par un spécialiste agréé. Toute erreur de branchement annule la garantie. ¡ Seule une installation effectuée selon la présente notice de montage garantit une utilisation en toute sécurité. L'installateur est responsable en cas de dommages dus à une installation incorrecte. AVERTISSEMENT‒Danger: magnétisme! L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par exemple des stimulateurs cardiaques ou des pompes à insuline.

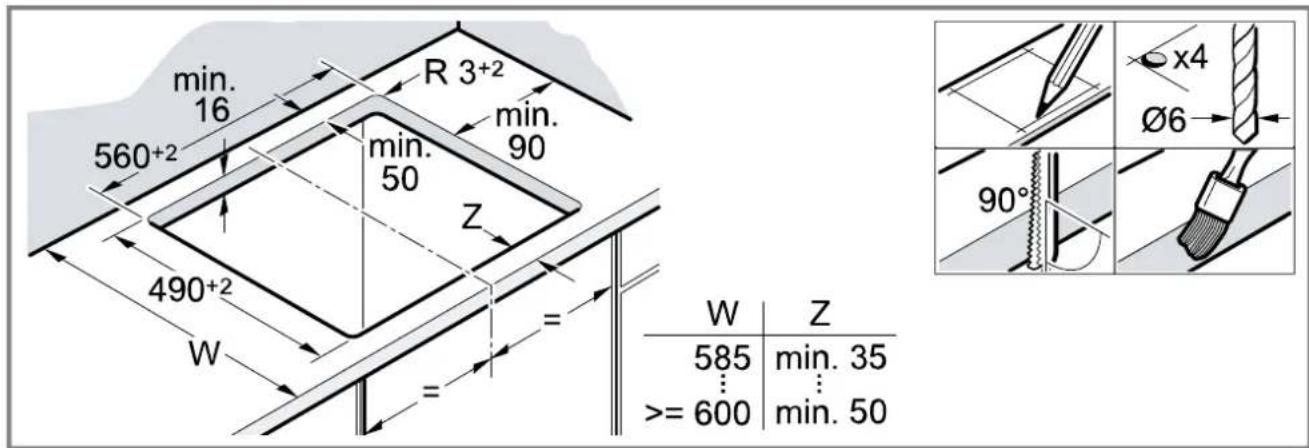

Les personnes portant un implant électro- nique doivent donc respecter une dis- tance minimum de 10cm avec l’appareil. Éléments installés en dessous N'installez aucun réfrigérateur, lave-vaisselle, four non ventilé ou lave-linge en-dessous. ¡ Si vous installez en-dessous un lave-vaisselle mo- dulaire ou compact de la même marque, l'épais- seur du plan de travail doit être d'au moins 40 mm. ¡ Veillez à ce que les parties saillantes, telles que le boîtier d’alimentation ou le câble d’alimentation, n’entrent pas en collision avec un tiroir, par exemple. Plancher intermédiaire Si le dessous de la table de cuisson peut être tou- ché, il est nécessaire de monter un plancher inter- médiaire. ¡ Des planchers intermédiaires sont en vente dans le commerce spécialisé comme accessoire. ¡ Si vous utilisez votre propre plancher intermé- diaire, la distance minimale par rapport à la prise secteur de l’appareil doit être de 10mm. Préparation du meuble Le plan de travail doit être plat, horizontal et stable. ¡ Les meubles d'encastrement doivent résister à des températures d'au moins 90°C. ¡ Sceller les chants de découpe de façon thermo- stable.

Branchement électrique Avant de raccorder l'appareil, vérifiez l'installation do- mestique. ¡ L'appareil correspond à la classe de protection I et doit uniquement être utilisé avec un raccorde- ment à la terre. ¡ Dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir confor- mément aux réglementations d'installation. ¡ Si apparaît sur l'affichage de l'appareil, c'est qu'il est mal raccordé. Débranchez l'appareil du secteur, vérifiez le branchement. Raccordement avec un câble à 3fils Veillez à ce que l'installation domestique soit suffi- samment protégée par fusible. Respectez le code couleur du câble de raccorde- ment secteur. ¡ Le conducteur de protection est vert-jaune . ¡ Le conducteur neutre est bleu. ¡ La phase (conducteur externe) est marron. ¡ Si nécessaire, le câble peut être remplacé par un câble de raccordement multiphase. Lorsque vous remplacez le câble, respectez le paragraphe sui- vant.4 Raccordement sans câble prémonté Raccordez la table de cuisson uniquement selon le schéma de raccordement. ¡ Installez les ponts en cuivre joints si nécessaire. ¡ Le câble de raccordement secteur doit être de type H05 VV-F ou supérieur. ¡ Déterminez la section de câble requise selon la charge de courant. Une section <1,5mm² n’est pas autorisée. Raccordement avec câble de raccordement sec- teur à 5fils Seul le personnel qualifié du service après-vente peut remplacer le câble de raccordement. Mise en place de la table de cuisson Ne coincez pas le câble de raccordement et ne le faites pas passer au-dessus d'arêtes vives. ¡ En cas de four installé en-dessous, faites passer le câble au niveau des coins arrière du four jus- qu'à la prise de raccordement.

¡ La table de cuisson peut également être encas- trée dans une découpe existante de 500mm de profondeur.

Démontage de la table de cuisson

1. Mettez l'appareil hors tension.

2. Faites sortir la table de cuisson en la poussant
