MODE D'EMPLOI GC700ZFR LEXIBOOK

GC700ZFRIM0108.indd 1 5/3/08 16:56:112 Copyright © Lexibook 2008 GC700ZFRIM0108.indd 2 5/3/08 16:56:113 Copyright © Lexibook 2008 Calculatrice scientique graphique programmable, fonctions base N, statistiques à une et deux variables, probabilités, fonctions arithmétiques et trigonométriques, programmation. SOMMAIRE INTRODUCTION 5 Avant la première utilisation 5

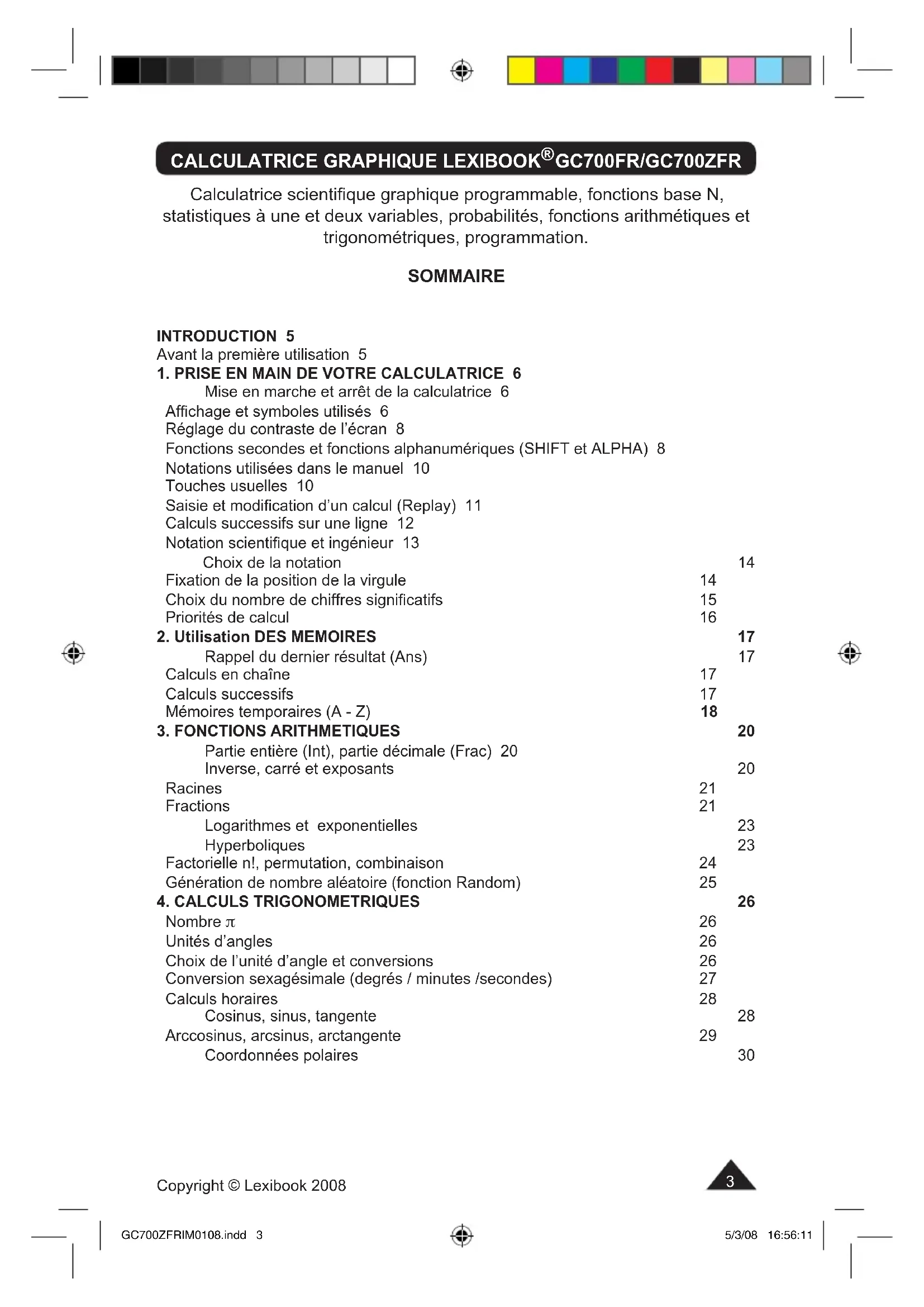

1. PRISE EN MAIN DE VOTRE CALCULATRICE 6

Mise en marche et arrêt de la calculatrice 6 Afchage et symboles utilisés 6 Réglage du contraste de l’écran 8 Fonctions secondes et fonctions alphanumériques (SHIFT et ALPHA) 8 Notations utilisées dans le manuel 10 Touches usuelles 10 Saisie et modication d’un calcul (Replay) 11 Calculs successifs sur une ligne 12 Notation scientique et ingénieur 13 Choix de la notation 14 Fixation de la position de la virgule 14 Choix du nombre de chiffres signicatifs 15 Priorités de calcul 16

2. Utilisation DES MEMOIRES 17

Rappel du dernier résultat (Ans) 17 Calculs en chaîne 17 Calculs successifs 17 Mémoires temporaires (A - Z) 18

3. FONCTIONS ARITHMETIQUES 20

Partie entière (Int), partie décimale (Frac) 20 Inverse, carré et exposants 20 Racines 21 Fractions 21 Logarithmes et exponentielles 23 Hyperboliques 23 Factorielle n!, permutation, combinaison 24 Génération de nombre aléatoire (fonction Random) 25

4. CALCULS TRIGONOMETRIQUES 26

Nombre π 26 Unités d’angles 26 Choix de l’unité d’angle et conversions 26 Conversion sexagésimale (degrés / minutes /secondes) 27 Calculs horaires 28 Cosinus, sinus, tangente 28 Arccosinus, arcsinus, arctangente 29 Coordonnées polaires 30

Pour mémoire 32 Changements de base 32 Les opérateurs logiques 32 Notations 33 Commandes du mode Base N et conversions 34 Calculs en Base N 35 Opérateurs logiques en Base N 37

Commentaires préliminaires 38 Touches de fonctions statistiques 40 Statistiques à 1 variable – exemple pratique 41 Statistiques à 2 variables – exemple pratique 43 Régression non linéaire 44

7. FONCTIONS GRAPHIQUES 46

Dénitions et notations 46 Tracer une courbe 47 Courbes préprogrammées 47 Courbes utilisateur 48 Fonction Zoom 50 Fonction Trace 52 Fonctions Plot et Line 53

Premiers pas en programmation 55 Ecrire un programme 55 Exécuter un programme 56 Modier un programme 57 Effacer des programmes 58 Programmation avancée 59 Insertion de messages 59 Saut inconditionnel 60 Saut conditionnel 62 Compteurs 64 Sous-programmes 64 Exemple récapitulatif : le jeu du nombre mystère 65 Programmation et graphiques 66 Programmation en Base-N 67 Utilisation des mémoires 68 Augmentation / diminution du nombre des mémoires 68 Mémoires tableau 70

9. MESSAGES D’ERREUR 71

Causes possibles d’erreurs 71

10. PRECAUTIONS D’EMPLOI 74

IMPORTANT : sauvegarde de vos données 74 Utilisation de RESET 74 Remplacement des piles 75 Entretien de votre calculatrice 76

GC700ZFRIM0108.indd 4 5/3/08 16:56:125 Copyright © Lexibook 2008 Nous sommes heureux de vous compter aujourd’hui parmi les nombreux utilisateurs des produits Lexibook® et nous vous remercions de votre conance. Depuis plus de 15 ans, la société française Lexibook conçoit, développe, fabrique et distribue à travers le monde des produits électroniques pour tous, reconnus pour leur valeur technologique et leur qualité de fabrication. Calculatrices, dictionnaires et traducteurs électroniques, stations météo, multimédia, horlogerie, téléphonie… Nos produits accompagnent votre quotidien. Pour apprécier pleinement les capacités de la calculatrice graphique GC700FR/ GC700ZFR, nous vous invitons à lire attentivement ce mode d’emploi. INTRODUCTION

AVANT LA PREMIÈRE UTILISATION

Avant de démarrer, veuillez suivre attentivement les étapes suivantes :

1. Retirez avec précaution les deux languettes de protection du compartiment

à piles en tirant sur l’extrémité des languettes.

2. Si une languette reste coincée, dévissez le compartiment à piles à l’aide

d’un tournevis et retirez les piles, puis la languette. Replacez ensuite 2 piles CR2025 en respectant la polarité comme indiqué dans le compartiment de l’appareil (côté + au-dessus). Remettez ensuite en place le couvercle du compartiment et la vis.

3. Faites coulisser la calculatrice dans le couvercle pour accéder au clavier.

Mise en marche et arrêt de la calculatrice [AC] Mise en marche de la calculatrice. Mise à zéro. Note : quand votre calculatrice se remet en marche après avoir été éteinte, elle est réglée par défaut en mode décimal (DEC), avec virgule ottante et des mesures d’angles en degrés (DEG). [SHIFT] [OFF] Arrêt. Après 6 minutes environ de non-utilisation, la calculatrice s’éteindra automatiquement. Votre calculatrice est une calculatrice scientique, graphique et programmable. Il y a un type d’écran correspondant à chacune de ces applications. Pour tout ce qui concerne les applications graphiques et la programmation, se référer aux chapitres correspondants. L’afchage correspondant aux fonctions usuelles est le suivant :

4. Retirez la pellicule statique protectrice de l’écran LCD.

5. Appuyez sur la touche [AC] pour mettre la calculatrice en marche. Vous

verrez alors la lettre D et un curseur clignotant apparaître sur l’écran. Si ce n’est pas le cas, vériez l’état des piles et recommencez l’opération (voir si nécessaire le chapitre « Précautions d’emploi »).

6. Localisez le trou du RESET au dos de l’appareil. Insérez une pointe ne

(un trombone par exemple) et appuyez doucement. Pour plus d’informations concernant les piles, l’importance de RESET et de la sauvegarde de vos données, voir le chapitre « Précautions d’emploi ». Afchage et symboles utilisés

Signe moins pour indiquer que le nombre afché est négatif.

S’afche pour indiquer que le calcul en cours est trop long pour être afché en entier. Dans ce cas appuyer sur [ ] ou [ ] pour afcher le reste du calcul. Disp Indique que la valeur afchée est un résultat intermédiaire, voir le paragraphe « Calculs successifs » sur une ligne, ou le chapitre « Programmation ».

La fonction MODE est activée.

La fonction SHIFT est activée.

La fonction ALPHA est activée.

ERROR S’afche quand le calcul excède les limites permises ou qu’une erreur est détectée. Les différents messages d’erreur, leurs causes et leurs remèdes sont détaillés dans le chapitre correspondant, « Messages d’erreur ». hyp S’afche quand la fonction hyperbolique est activée. Sur la ligne du bas vous pouvez visualiser en alphanumérique les opérations saisies. Puis, une fois que vous appuyez sur [EXE] : Note : cette valeur est donnée pour exemple et ne correspond pas au calcul 5+ln2 La ligne du bas afche un résultat numérique avec 10 chiffres signicatifs, ou bien 10 chiffres signicatifs plus 2, en haut sur la droite, de notation scientique (voir paragraphe “Notation scientique”). A noter que, si votre résultat apparaît en 10 ou 10+2 chiffres signicatifs, les calculs internes sont réalisés avec 24 chiffres signicatifs et deux d’exposant, ce qui vous donne un niveau de précision des calculs particulièrement performant. A l’écran vous trouverez un certain nombre de symboles (ici seul D est afché). Ces symboles vous donnent des indications qui vous permettent une meilleure lisibilité des opérations en cours :

Exposant Mantisse GC700ZFRIM0108.indd 7 5/3/08 16:56:138 Copyright © Lexibook 2008 Fix Indique que le résultat sera afché avec un nombre déterminé de chiffres après la virgule. Sci Indique que le résultat sera afché avec un nombre déterminé de chiffres signicatifs.

S’afche en mode degré ou quand la mesure d’angle afchée est en degrés.

S’afche en mode radian ou quand la mesure d’angle afchée est en radians.

S’afche en mode grade ou quand la mesure d’angle afchée est en grades. Réglage du contraste de l’écran [MODE] [ ] , [ ] Réglage du contraste de l’écran. A droite de l’écran vous trouverez un cercle marqué REPLAY sur lequel vous trouverez les èches [ ] , [ ] , [ ] et [ ]. Pour l’instant nous nous intéresserons à [ ] et [ ]. Pour régler le contraste, appuyez une fois sur [MODE] et ensuite appuyez sur [ ] de façon continue ou répétée pour baisser le contraste, ou sur [ ] pour l’augmenter. Si le contraste n’augmente pas lors de cette manœuvre c’est probablement que le niveau de piles est faible et qu’il faut les changer ; référez-vous aux conseils et aux instructions sur le changement des piles en n de manuel. Fonctions secondes et fonctions alphanumériques (SHIFT et ALPHA) [SHIFT] Accès aux fonctions secondes, signalées en bleu turquoise au-dessus de la touche concernée. [ALPHA] Accès aux fonctions alphanumériques, signalées en orange/jaune au-dessous à droite de la touche concernée. [SHIFT] [A-LOCK] Accès en continu aux fonctions alphanumériques (verrouillage de la fonction ALPHA), annulation en appuyant sur [ALPHA] de nouveau, ou sur [EXE]. Le plus souvent les touches de votre calculatrice comportent au moins deux fonctions, voire trois ou quatre. Elles sont repérées par des couleurs et par leur position autour de la touche qui sert à y accéder. GC700ZFRIM0108.indd 8 5/3/08 16:56:149 Copyright © Lexibook 2008 Par exemple : l X

est la fonction principale, en accès direct par pression de la touche. l n ! est la fonction seconde, il faut appuyer sur [SHIFT] puis sur la touche concernée (S apparaît brièvement à l’afchage). l A est la fonction alphanumérique, il faut appuyer sur [ALPHA] puis sur la touche concernée (A apparaît brièvement à l’afchage). Il s’agit principale- ment de touches pour les mémoires ou la saisie de texte. l /A et les autres fonctions indiquées en bas à gauche sont des fonctions accessibles uniquement lors des calculs en Base N, vous trouverez les détails de cette fonction au chapitre correspondant. De même, les fonctions signalées entre sont des fonctions relatives aux fonctions statistiques qui seront détaillées dans le chapitre correspondant. Si vous appuyez une fois sur la touche [SHIFT], le symbole S s’afche sur l’écran pour indiquer que [SHIFT] est activée et que vous pouvez accéder aux fonctions secondes. Le symbole s’éteint dès que vous appuyez sur une autre touche ou que vous appuyez une nouvelle fois sur [SHIFT]. De même si vous appuyez une fois sur la touche [ALPHA], le symbole A s’afche sur l’écran pour indiquer que [ALPHA] est activée et que vous pouvez accéder aux fonctions alphanumériques. Le symbole s’éteint dès que vous appuyez sur une autre touche ou que vous appuyez une nouvelle fois sur [ALPHA]. Si vous souhaitez utiliser plusieurs fois de suite des fonctions alphanumériques sans que ce soit fastidieux vous pouvez utiliser [SHIFT] [A-LOCK]. Le symbole A reste allumé et vous accédez en continu aux fonctions alphanumériques tant que vous n’aurez pas appuyé sur [ALPHA] pour annuler le réglage, ou [SHIFT] si vous voulez passer directement à une fonction seconde. GC700ZFRIM0108.indd 9 5/3/08 16:56:1410 Copyright © Lexibook 2008 Notations utilisées dans le manuel Dans ce manuel les fonctions seront indiquées comme suit (en reprenant l’exemple précédent): principale [X

Touches de chiffres. Addition. Soustraction. Multiplication. Division. Donne le résultat. Insertion de la virgule pour un nombre décimal. Ex : pour écrire 12,3 -> 12[.]3 Change le signe du nombre qui sera rentré immédiatement après. 5 [x] [SHIFT] [(-)] [5] [EXE] -> -25. Ouvre / ferme une parenthèse. Ex : [(] 4 [+] 1 [)] [x] 5 [EXE] -> 25. Les touches [0] à [9] seront notées 0 à 9 (sans crochets) pour faciliter la lecture. Les calculs et les résultats seront présentés comme suit : description saisie -> afchage alphanumérique | ligne résultat Ex : Pour effectuer le calcul (4+1)x5= le processus sera noté ainsi : [(] 4 [+] 1 [)] [x] 5 [EXE] -> (4+1)x5 | 25. Lorsque cela ne nuira pas à la compréhension d’un exemple, la partie la plus à gauche pourra être omise. Touches usuelles GC700ZFRIM0108.indd 10 5/3/08 16:56:1411 Copyright © Lexibook 2008 Saisie et modication d’un calcul (Replay)

Pour déplacer le curseur et éditer un calcul. [ ] pressé une fois alors que le résultat numérique est afché fait apparaître la ligne de calcul alphanumérique et place le curseur en bout de ligne. [ ] pressé une fois alors que le résultat numérique est afché fait apparaître la ligne de calcul alphanumérique et place le curseur en tête de ligne. [DEL] Efface le caractère à l’endroit où se trouve le curseur. [SHIFT] [INS] Insère un caractère immédiatement à gauche du curseur d’insertion. Vous pouvez saisir dans votre calculatrice vos calculs et ceux-ci s’inscrivent en bas à gauche dans un style alphanumérique facile à lire et à corriger. Une fois le calcul saisi et le résultat obtenu en appuyant sur [EXE], il est facile de revoir et modier votre calcul grâce aux èches [ ], [ ]. Remarques sur [SHIFT] [INS] : l La fonction est située sur la touche [ ]. l Le curseur change tant que l’insertion est activée . l On peut utiliser [DEL] pendant que l’insertion est activée, cela efface le caractère situé à gauche du curseur. l L’insertion est désactivée lorsqu’on appuie sur [ ] ou [ ]. Remarques sur la saisie de calculs : Vous pouvez saisir en une seule fois un calcul jusqu’à une longueur de 127 caractères ; à noter que même si une fonction telle que sin

nécessite de taper sur 2 touches et qu’elle s’afche à l´écran en plusieurs lettres, elle n’est comptée que pour un caractère par la calculatrice. Si vous arrivez à 121 caractères la calculatrice vous préviendra en changeant la forme du curseur de _ à . Si votre calcul est excessivement long, mieux vaut le découper en plusieurs parties. GC700ZFRIM0108.indd 11 5/3/08 16:56:1512 Copyright © Lexibook 2008 Ex : Vous avez effectué la saisie suivante : 34 [+] 57 [-] 27 [x] 78 +5 [EXE] -> 34+57-27x78+5 | -2010. Si vous appuyez sur [ ] vous retrouvez l’afchage alphanumérique de votre calcul et le symbole vous indique que le calcul est trop long pour pouvoir être afché entièrement. l Vous voulez modier 27 en 7 dans le calcul: Vous positionnez le curseur à l’aide de la touche [ ] pour vous placer sur l’endroit de correction, c’est-à-dire le 2. Appuyez sur [DEL] pour supprimer le 2. Si vous appuyez sur [EXE], le résultat devient -450. l Vous voulez modier 34 en 3684 dans le calcul Vous positionnez le curseur à l’aide de la touche [ ] une fois pour vous placer au début de la ligne de calcul puis une autre fois pour vous placer sur l’endroit de correction, c’est-à-dire le 4. Appuyez sur [SHIFT] [INS] et tapez 6 puis 8 à l’endroit d’insertion. Si vous appuyez sur [EXE], le résultat devient 3200. [ALPHA]

Marque de séparation entre deux calculs consécutifs saisis sur une même ligne. [AC] Interrompt l’exécution de calculs consécutifs. Calculs successifs sur une ligne Votre calculatrice vous permet, si vous le souhaitez, de saisir plusieurs calculs à réaliser successivement sur une seule ligne, puis de les exécuter en appuyant sur [EXE]. La calculatrice effectue alors le premier calcul saisi ; elle afche le résultat intermédiaire et le symbole Disp pour vous indiquer que l’exécution des calculs n’est pas terminée. Si vous appuyez sur [EXE] la calculatrice passe au deuxième calcul et ainsi de suite jusqu’au dernier, pour lequel Disp s’éteint. GC700ZFRIM0108.indd 12 5/3/08 16:56:1513 Copyright © Lexibook 2008 Ex : Vous effectuez le calcul suivant : 54+39= 9-18= 4x6-2= 50x12= Vous pouvez le saisir comme suit : 54 [+] 39 [ALPHA] [ ] 9 [-] 18 [ALPHA] [ ] 4 [x] 6 [-] 2 [ALPHA] [ ] 50 [x] 12 [EXE] -> 54+39 9-18 4x6-2 50x12 | 93. Disp [EXE] -> | -9. Disp [EXE] -> | 22. Disp [EXE] -> | 600. Notes : l On ne peut pas éditer les calculs tant que Disp est afché et que le dernier calcul n’est pas atteint, sauf si on appuie sur [AC] pour les interrompre. l Dans l’exemple précédent, si on appuie une fois de plus sur [EXE] le calcul recommence (l’écran afche 93. et Disp). l Voir aussi pour ces calculs comment effectuer le rappel du résultat précédent, fonction Ans dans le chapitre suivant. Notation scientique et ingénieur GC700FR/GC700ZFR afche directement le résultat d’un calcul (x) en mode décimal normal si x appartient à l’intervalle suivant : 0.000000001≤ | x |≤ 9999999999 Note : |x| est la valeur absolue de x, soit |x|= -x si x≤0 et |x|=x si x≥0. En dehors de ces limites la calculatrice afchera automatiquement le résultat d’un calcul selon le système de notation scientique, les deux chiffres en haut à droite représentant l’exposant du facteur 10. Ex : carré de 2 500 000 et son inverse 2500000 [X

| 1.6 –13 soit 1,6 x 10

La notation dite ingénieur découle du même principe, mais pour cette notation il faut que la puissance de 10 soit un multiple de 3 (10

etc.). En reprenant l’exemple précédent : 6,25 x 10

en notation ingénieur, mais 1,6 x 10

s’écrira 160. –15 GC700ZFRIM0108.indd 13 5/3/08 16:56:1614 Copyright © Lexibook 2008 Choix de la notation Pour un nombre qui se situe dans l’intervalle précédent, votre calculatrice vous permet de le saisir directement en notation scientique, an d’éviter la saisie répétitive de zéros. [EXP] Saisie d’une valeur en notation scientique. [ENG]

[SHIFT] [ ] Flèche au-dessus de la touche [ENG] Passage en notation ingénieur:

• Chaque fois que l’on appuie sur [ENG] l’exposant diminue de 3.

• Chaque fois que l’on appuie sur [SHIFT] [ ] l’exposant augmente de 3. Ex : Pour entrer 2 500 000 soit 2,5 x 10

Pour entrer 0.016 soit 1,6 x 10

en notation scientique : 1 [.] 6 [EXP] [SHIFT] [(-)] 2 [EXE] -> 1.6E-2 | 0.016. Pour passer à la notation ingénieur, en reprenant les exemples précédents : 2 [.] 5 [EXP] 6 [EXE] -> 2.5E6 | 2500000. [ENG] -> 2.5

[MODE] 7 + chiffre entre 0 et 9 Choix du nombre de chiffres après la virgule, le symbole Fix s’afche. [SHIFT] [Rnd] Arrondit la valeur afchée en fonction du réglage Fix. [MODE] 9 Annulation du réglage du nombre de chiffres après la virgule. Fixation de la position de la virgule GC700ZFRIM0108.indd 14 5/3/08 16:56:1615 Copyright © Lexibook 2008 Ex : 100000 [÷] 3 [EXE] -> 100000÷3 | 33333.33333 [MODE][7] 3 [EXE] -> Fix 3 | 33333.333 Fix [MODE][7] 2 [EXE] -> Fix 2 | 33333.33 Fix [x]10 [EXE] ->33333.33333x10 | 333333.33 Fix [MODE][9] [EXE] -> Norm | 333333.3333 Choix du nombre de chiffres signicatifs [MODE] 8 + chiffre entre 0 et 9 Choix du nombre de chiffres signicatifs, le symbole Sci s’afche. [SHIFT] [Rnd] Arrondit la valeur afchée en fonction du réglage Sci. [MODE] 9 Annulation du réglage du nombre de chiffres signicatifs. Lorsque vous xez le nombre de chiffres après la virgule d’une valeur par un réglage FIX, vous ne modiez que l’afchage de cette valeur et non la valeur mémorisée par la calculatrice, qui comporte 24 chiffres signicatifs. Si vous le souhaitez vous pouvez modier la valeur mémorisée pour continuer vos calculs avec une valeur arrondie, selon le nombre de chiffres après la virgule demandé. En reprenant l’exemple précédent : 100000 [÷] 3 [EXE] -> 100000÷3 | 33333.33333 [MODE][7] 2 [EXE] -> Fix 2 | 33333.33 Fix [SHIFT] [Rnd] [EXE] -> Rnd | 33333.33 Fix [x]10 [EXE] -> 33333.33x10 | 333333.30 Fix Ex : 100000 [÷] 3 [EXE] -> 100000÷3 | 33333.33333 [MODE][8] 5 [EXE] -> Sci 5 | 3.3333

Sci [MODE][9] [EXE] -> Norm | 33333.33333 Lorsque vous xez le nombre de chiffres signicatifs d’une valeur par un réglage Sci, vous ne modiez que l’afchage de cette valeur et non la valeur mémorisée par la calculatrice, qui comporte 24 chiffres signicatifs. Si vous le souhaitez vous pouvez modier la valeur mémorisée pour continuer vos calculs avec une valeur arrondie, selon le nombre de chiffres signicatifs demandé. En reprenant l’exemple précédent : GC700ZFRIM0108.indd 15 5/3/08 16:56:1716 Copyright © Lexibook 2008 Ex : 100000 [÷] 3 [EXE] -> 100000÷3 | 33333.33333 [MODE][8] 3 [EXE] -> Sci 3 | 3.33

Sci [MODE][9] [EXE] -> Norm | 333000. Note : ce mode d’afchage est compatible avec [ENG] : 100000 [÷] 3 [EXE] -> 100000÷3 | 33333.33333 [MODE][8] 5 [EXE] -> Sci 5 | 3.3333

Sci Priorités de calcul Quand il y a plusieurs opérations à réaliser dans un calcul, votre calculatrice les évalue et détermine l’ordre dans lequel les effectuer, en fonction des règles arithmétiques. Cet ordre de priorité est le suivant :

1. Les opérations entre parenthèses, et, en cas de plusieurs niveaux de

parenthèses, la dernière parenthèse ouverte.

2. Les fonctions utilisant un type d’exposant telles que X

ainsi que le changement de signe [(-)].

3. Les fonctions de type cos, sin, ln, e

4. Les fonctions de saisie d’une donnée, telles que

5. Les multiplications et divisions (la multiplication peut être implicite, par

7. Les fonctions qui signalent la n d’un calcul ou mettent en mémoire une

valeur : [EXE], [ ], [DT], etc. Lorsque les opérateurs sont de même niveau de priorité la calculatrice les effectue tout simplement par ordre d’apparition de gauche à droite. Au sein des parenthèses l’ordre des priorités est conservé. Ex : 1 [+] 3 [x] 5 [EXE] -> 1+3x5 | 16. [(] 1 [+] 4 [)] [x] 5 [EXE] -> (1+4)x5 | 25. 10 [-] 3 [X

ln 2 | 3.05132936 soit 5 ln2 Votre calculatrice fait la différence entre les différents niveaux de priorité et, au besoin, mémorise les données et les opérateurs jusqu’à la bonne résolution du calcul, et ce jusqu’à 24 niveaux différents d’opérateurs et 10 niveaux de valeurs numériques intermédiaires pour un calcul en cours. Ces niveaux sont appelés ¨stacks¨ en anglais ; si votre calcul est très compliqué et dépasse les possibilités pourtant étendues de votre machine vous verrez apparaître le message suivant Stk ERROR (dépassement de la capacité ¨stacks¨). GC700ZFRIM0108.indd 16 5/3/08 16:56:1717 Copyright © Lexibook 2008

2. UTILISATION DES MEMOIRES

Rappel du dernier résultat (Ans) [Ans] Rappelle le résultat du calcul précédent. Ex: 24 [÷] [(] 4[+]6 [)] [EXE] -> 24÷(4+6) | 2.4 Le résultat (2,4) est automatiquement mémorisé dans la mémoire Ans. On peut alors calculer 3x ANS + 60÷ANS 3 [x] [ANS] [+] 60 [÷][ANS] [EXE] -> 3xANS+60÷ANS | 32.2 Calculs en chaîne Il s’agit de calculs pour lesquels le résultat du calcul précédent sert de premier opérande du calcul suivant. Vous pouvez notamment utiliser dans ces calculs les fonctions [√], [X

], [sin],... Ex : [AC] 6 [+] 4 [EXE] -> 6+4 | 10. [+] 71 [EXE] -> 10.+71 | 81. [√] [Ans] [EXE] -> √Ans | 9. Calculs successifs L’utilisation de Ans est impérative pour les calculs successifs écrits sur une ligne : 54 [+] 39 [ALPHA][ ] [Ans] [-] 18 [EXE] -> 93. puis en appuyant sur [EXE] : 75 54 [+] 39 [ALPHA] [ ] [-] 18 [EXE] ->93. puis en appuyant sur [EXE] : -18 GC700ZFRIM0108.indd 17 5/3/08 16:56:1718 Copyright © Lexibook 2008 Mémoires temporaires (A - Z) [ALPHA][A] Rappelle le contenu de la mémoire A pour utilisation dans un calcul. [ ][ALPHA][A] Stocke la valeur afchée ou à calculer dans la mémoire

[ALPHA] [~] Permet d’accéder au contenu de plusieurs mémoires en même temps. Ex : 5 [ ] [SHIFT] [A-LOCK] [A][~][D] [EXE] assigne la valeur 5 aux mémoires A, B, C et D. Rappel : [SHIFT] [A-LOCK]=[SHIFT][ALPHA], verrouillage de [ALPHA] 0 [ ] [ALPHA][A] (zéro) Mise à zéro de la mémoire A. [SHIFT][Mcl] Efface le contenu de toutes les mémoires temporaires. Ex : 5 [ ] [ALPHA] [X] [EXE] -> 5 X | 5. [-] 3 [ ] [ALPHA] [X] [EXE] -> 5.-3 X | 2. 6 [x] [ALPHA] [X] [EXE] -> 6xX | 12. [ALPHA] [X][EXE] -> X | 2. Les deux premières lignes de calcul modient la valeur de X (X=5 puis 2), le calcul 6xX utilise la valeur de X mais ne la modie pas. Votre calculatrice dispose de 26 mémoires temporaires, A, B, C, D, E… ,Y, et Z. Ces mémoires temporaires vous permettent de stocker des données pour rappel et utilisation dans des calculs futurs. Vous pouvez employer [ ], [ALPHA] pour chacune des touches [A], [B], [C], [D], …. [Y] et [Z]. Rappel : la lettre accessible via [ALPHA] est inscrite en orange et se trouve en bas à droite de la touche concernée. Ex : A se trouve en bas à droite de la touche [X

Note : il est possible de modier le réglage de la calculatrice pour disposer de plus de 26 mémoires temporaires. La procédure à suivre est expliquée dans le chapitre « Programmation ». GC700ZFRIM0108.indd 18 5/3/08 16:56:1819 Copyright © Lexibook 2008 5 [ ] [SHIFT] [A-LOCK] [A] [~][E] [EXE] -> 5 A~E | 5. A,B, C, D et E contiennent maintenant toutes la même valeur, 5. [ALPHA] [B] [x] [ALPHA] [C] [EXE] -> BxC | 25. [SHIFT][Mcl] [EXE] -> Mcl | 25. [ALPHA] [D] [EXE] -> D | 0. L’utilisation de [SHIFT][Mcl] a annulé le contenu de toutes les mémoires. 1 € = 140 Yens, combien valent 33 775 Yens en Euros ? Combien valent 2 750 € en Yens ? 140 [ ] [ALPHA] [A] [EXE] -> 140 A | 140.

33775 [÷] [ALPHA] [A][EXE] -> 33775÷A | 241.25

2750 [x] [ALPHA] [A] [EXE] -> 2750xA | 385000. On souhaite réaliser l’opération suivante : Articles en stock le matin = 200 Articles livrés dans la journée : 5 boîtes de 12 et 9 boîtes de 6 Articles vendus dans la journée : 2 boîtes de 24 Quantité de pièces en stock à la n de la journée ? Si chaque pièce coûte 3,50€, valeur du stock. On met en mémoire le nombre de pièces en stock au départ : 200 [ ] [ALPHA] [A] [EXE] -> 200 A | 200. On rajoute les pièces livrées et on retranche les pièces vendues : [+] 5 [x] 12 [+] 9 [x] 6 [-] 2 [x] 24 [ ] [ALPHA] [A] [EXE] -> 200.+5x12+9x6-2x24 A | 266. Le stock est de 266 pièces. Et pour calculer la valeur du stock on fait : 3 [.] 5 [x] [ALPHA] [A] [EXE] -> 3.5xA | 931. GC700ZFRIM0108.indd 19 5/3/08 16:56:1820 Copyright © Lexibook 2008 Partie entière (Int), partie décimale (Frac)

3. FONCTIONS ARITHMETIQUES

[SHIFT] [Int] Donne la partie entière de la valeur saisie immédiatement après. [SHIFT] [Frac] Donne la partie décimale de la valeur saisie immédiatement après. [SHIFT] [Int] 9 [.] 256 [EXE] -> Int 9.256 | 9. [SHIFT] [Frac] 9 [.] 256 [EXE] -> Frac 9.256 | 0.256 Inverse, carré et exposants

Calcule l’inverse de la valeur saisie immédiatement avant.

Calcule le carré de la valeur saisie immédiatement avant.

Elève la valeur x (saisie avant) à la puissance y (saisie après). [SHIFT][10

Calcule la puissance 10 du nombre saisi immédiatement après. Ex : 8 [X

Calcule la racine carrée du nombre saisi immédiatement après. [SHIFT] [

Calcule la racine cubique du nombre saisi immédiatement après.

Calcule la Xième racine du nombre saisi immédiatement après. En reprenant les exemples précédents : [√] 9 [EXE] -> √9 | 3. [SHIFT] [

√ 32 | 2. Fractions [a b/c] Permet de saisir une fraction de numérateur b et de dénominateur c, et une partie entière a (facultative). Change l’afchage d’une fraction de type nombre entier + fraction irréductible en nombre décimal, et vice-versa. [SHIFT] [d/c] Convertit une fraction de type nombre entier + fraction irréductible en une fraction irréductible, et vice-versa. Signication des notations a b/c et d/c : Ex : a = 3, b=1 et c=2. a est la partie entière de x, c’est-à-dire x= 3 +

= 3,5 En fait En notation d/c, d=7 et c=2.

GC700ZFRIM0108.indd 21 5/3/08 16:56:1922 Copyright © Lexibook 2008 Votre calculatrice vous permet d’effectuer un certain nombre d’opérations arithmétiques exprimées ou converties en fractions. a, b et c peuvent être remplacés par un calcul entre parenthèses. Cependant dans certains cas on pourra obtenir un résultat décimal mais pas un résultat en fractions. Ex : 3 [a b/c] 1 [a b/c] 2 [+] 4 [a b/c] 3 [EXE] -> 3 1 2 + 4 3 | 4 5 6. [a b/c] | 4.833333333 [a b/c] | 4 5 6. [SHIFT] [d/c] | 29 6.

1.25 [+] 2 [a b/c] 5 [EXE] -> 1.25+2 5 | 1.65

La somme d’une fraction et d’un nombre décimal (à partie décimale non nulle) aura pour résultat un nombre décimal et ne peut pas être reconvertie en fraction. On peut utiliser une fraction en tant qu’exposant : [SHIFT] [10x] 2[a b/c]3 [EXE] -> 102 3 | 4.641588834 Notes : l pour effectuer un calcul tel que + , si on utilise [SHIFT] [X

] on n’obtiendra qu’un résultat décimal et non exprimable en fractions. 6 [X

| 0.3095238095 l pour une fraction On peut utiliser la notation a b/c pour obtenir un résultat en fractions. Il faut saisir le calcul comme suit : 24 [a b/c] [(] 4 [+] 6 [)] [EXE] -> 24 (4+6) | 2 2 5 [a b/c] -> 24 (4+6) | 2.4

] 3 [EXE] -> e3 | 20.08553692 Hyperboliques [hyp] Touche de fonction hyperbolique. A partir de cette touche s’obtiennent les différentes fonctions hyperboliques : [ hyp ] [cos] cosh(x) Cosinus hyperbolique. [ hyp ] [sin] sinh(x) Sinus hyperbolique. [ hyp ] [tan] tanh(x) Tangente hyperbolique. [SHIFT] [ hyp ] [cos

(x) Argument tangente hyperbolique. Note : On peut saisir [SHIFT] [ hyp ] [cos

][EXE] -> (cosh 1.5 + sinh 1.5)2 | 20.08553692 Factorielle n!, permutation, combinaison On appelle factorielle de n! ou factorielle n! le nombre suivant : n! = 1 x 2 x 3 x.....x (n-2) x (n-1) x n n! représente le nombre de façons différentes d’arranger n objets distincts (n! permutations). [SHIFT] [n!] Calcul de la factorielle n! Votre calculatrice permet de calculer la factorielle n! jusqu’à n=69 (voir chapitre des Messages d’erreur). Ex : 8 chevaux sont au départ d’une course hippique. Combien de combinaisons y a-t-il de leur ordre d’arrivée ? Nombre de permutations de leur ordre d’arrivée = n! avec n = 8. 8 [SHIFT] [n!] [EXE] -> 40320. GC700ZFRIM0108.indd 24 5/3/08 16:56:2025 Copyright © Lexibook 2008 Ex : [SHIFT] [Ran #] [EXE] -> Ran # | 0.256 [EXE] -> 0.84 [EXE] -> 0.511 ... etc. Note : il s’agit de générer une valeur aléatoire, donc en faisant la même manipulation vous ne trouverez pas les mêmes résultats que dans ce manuel ! Pour tirer les chiffres du Loto (entre 1 et 49) [MODE] [7] 0 [EXE] mode Fix, avec 0 chiffres après la virgule, on veut afcher des nombres entiers. [SHIFT] [Ran #] [x] 48 [+] 1 [EXE] génère, compte tenu des arrondis, un nombre compris entre 1 et 49. [SHIFT] [Ran#] [x] 48 [+] 1 [EXE] -> RAN#x48+1 | 39. [EXE] -> 32. [EXE] -> 17. [EXE] -> 2. Génération de nombre aléatoire (fonction Random) [SHIFT] [Ran#] [EXE] Génère un nombre aléatoire 0 et <1, avec trois chiffres signicatifs. Pour générer le chiffre suivant appuyez sur [EXE].

Nombre π Ex : Périmètre et surface maximaux d’une roue de Formule 1, le diamètre maximal étant de 660mm. On calcule le rayon (diamètre divisé par 2) exprimé en mètres, puis on applique les formules 2πr et πr

] [EXE] -> πY 2 | 0.34211944 Le périmètre est donc de 2,1 m et la surface de 0,34 m

Remarque : la multiplication est implicite, nous n’avons pas eu besoin d’appuyer sur la touche [x]. [SHIFT][π] [EXE] Afche la valeur approchée de la constante π, avec dix chiffres signicatifs, soit 3,141592654. Unités d’angles Choix de l’unité d’angle et conversions [MODE] 4 Sélectionne les degrés comme unité d’angle active. Le symbole D s’afche à l’écran. [MODE] 5 Sélectionne les radians comme unité d’angle active. Le symbole R s’afche à l’écran. [MODE] 6 Sélectionne les grades comme unité d’angle active. Le symbole G s’afche à l’écran. [SHIFT] [MODE] 4 (ou 5 ou 6) Convertit la mesure d’angle introduite en degrés (ou radians ou grades) dans l’unité active. GC700ZFRIM0108.indd 26 5/3/08 16:56:2127 Copyright © Lexibook 2008 Note : le réglage se conserve lorsque la calculatrice est éteinte et rallumée. Vériez bien l’unité active avant d’effectuer votre calcul ! Ex : [MODE] [6] [EXE] -> Gra | 0. G afché Pour convertir 90 degrés en radians : [MODE] [5] [EXE] -> Rad | 0. R afché

| 1.570796327 soit π/2 radians Pour convertir 100 grades en degrés : [MODE] [4] [EXE] -> Deg | 0. D afché

| 90. Pour ajouter 36,9 degrés et 41,2 radians et obtenir le résultat en grades : [MODE] [6] [EXE] -> Gra | 0. G afché

Effectue la saisie des degrés, minutes, secondes et centièmes de seconde (facultatif). [SHIFT] [ ] Flèche au-dessus de la touche

Convertit les degrés sexagésimaux en degrés décimaux, et vice-versa. Ex : Conversion de la latitude 12º39’18”05 en degrés décimaux :

GC700ZFRIM0108.indd 27 5/3/08 16:56:2128 Copyright © Lexibook 2008 Conversion de la latitude de Paris (48º51’44”Nord) en degrés décimaux

[EXE] -> 48.86222222 Conversion de 123.678 en degrés sexagésimaux :

123.678 [EXE] [SHIFT][ ] ->123º 40’ 40.80’’

Calculs horaires La fonction de conversion sexagésimale peut être également utilisée pour des calculs directs sur des heures / minutes /secondes : Ex : 3h 30 min 45s + 6h 45min 36s

arctan(x) Pour les fonctions sin

les résultats de mesure angulaire seront donnés dans les intervalles suivants : =sin

1 | 50. Un panneau routier indique une pente à 5%. Donner la mesure de l’angle en degrés et en radians. Si la pente est à 5% l’altitude augmente de 5m tous les 100m. Le sinus de l’angle à trouver est de 5 divisé par 100, soit 0,05. Mode 4 [EXE] [SHIFT] [sin

.05 | 2.865983983 D [MODE] 5 [EXE] -> Rad | 2.865983983 R [SHIFT] [MODE] 4 [EXE] -> 2.865983983º | 0.0500208568 radians Arccosinus, arcsinus, arctangente GC700ZFRIM0108.indd 29 5/3/08 16:56:2230 Copyright © Lexibook 2008 [SHIFT] [Pol(] Initie la saisie des coordonnées cartésiennes pour conversion en coordonnées polaires. [SHIFT] [Rec(] Initie la saisie des coordonnées polaires pour conversion en coordonnées cartésiennes. [SHIFT] [,] Utilisé avec [SHIFT] [Pol(] ou [SHIFT] [Rec(], se place entre x et y, ou r et pour signaler la saisie de la 2 ème coordonnée.

Parenthèse terminant la saisie du couple de coordonnées. [ALPHA] [I] Afche la première coordonnée après conversion, x ou r. [ALPHA] [J] Afche la deuxième coordonnée après conversion, y ou . Coordonnées polaires Pour mémoire : x = rcos y = rsin

On appelle x et y les coordonnées cartésiennes, ou rectangulaires, r et sont les coordonnées polaires. GC700ZFRIM0108.indd 30 5/3/08 16:56:2331 Copyright © Lexibook 2008 Note : l’angle sera calculé dans l’intervalle [-180º,+180º] (degrés décimaux) ; la mesure d’angle sera donnée dans l’unité d’angle qui a été présélectionnée sur la calculatrice : en degrés si la calculatrice est en mode D, en radians si la calculatrice est en mode R, etc. Ex : En mode degrés (D afché) : l conversion de x= 6 et y= 4 [SHIFT] [Pol(]6 [SHIFT] [,] 4 [)] [EXE] -> Pol (6,4) | 7.211102551 La calculatrice afche directement le résultat pour la première coordonnée, r= 7.211102551

[ALPHA] [J] [EXE] -> J | 33.69006753

J représente la valeur de , soit 33.69 degrés. Si on souhaite revoir la valeur de r :

[ALPHA] [I] [EXE] -> I | 7.211102551

l conversion de r= 14 et = 36 degrés [SHIFT] [Rec(] 14 [SHIFT] [,] 36 [)] [EXE] -> Rect(14,36) | 11.32623792 La calculatrice afche directement le résultat pour la première coordonnée, x= 11.32623792.

Les coordonnées sont stockées dans les mémoires temporaires I et J après conversion ; comme les autres mémoires temporaires elles peuvent être rappelées à tout moment et utilisées dans d’autres calculs. GC700ZFRIM0108.indd 31 5/3/08 16:56:2332 Copyright © Lexibook 2008

5. CALCULS EN BASE-N

Pour mémoire Changements de base Nous effectuons nos calculs de façon courante en base 10. Par exemple : 1675 = (1675)

+ 7x10 + 5 En mode binaire, un nombre est exprimé en base 2. 1 s’écrit 1, 2 s’écrit 10, 3 s’écrit 11, etc. Le nombre binaire 11101 est équivalent à : (11101)

En mode octal, un nombre est exprimé en base 8. 7 s’écrit 7, 8 s’écrit 10, 9 s’écrit 11, etc. Le nombre octal 1675 est égal à : (1675)

En mode hexadécimal, un nombre est exprimé en base 16, les chiffres au-delà du 9 étant remplacés par des lettres : 0123456789ABCDEF 9 s’écrit 9, 10 s’écrit A, 15 s’écrit F, 16 s’écrit 10, etc. Le nombre hexadécimal 5FA13 est égal à : (5FA13)

Pour récapituler : déc

hex 9 A B C D E F 10 Les opérateurs logiques Outre les fonctions arithmétiques +, -, x, ÷, (-), on utilise en base N des opérateurs logiques qui sont des fonctions à une ou deux variables A et B, notées : l Not A (NON A ou inverse de A) l And (ET) l Or (OU) l Xor (OU exclusif) l Xnor (NON OU exclusif) GC700ZFRIM0108.indd 32 5/3/08 16:56:2433 Copyright © Lexibook 2008 Les résultats des fonctions ci-dessus sont les suivantes en fonctions de A et B: A B Not A A and B A or B A xor B A xnor B

A 0 0 0 0 0 0 0 1 1 0 0 1 B 0 0 0 0 0 0 0 1 1 0 1 0 A and B 0 0 0 0 0 0 0 1 1 0 0 0 A xnor B 1 1 1 1 1 1 1 1 1 1 0 0 Pour A et B plus grands que 0 ou 1, le résultat se calcule bit par bit sur les valeurs exprimées en binaire. Par exemple si A=25=(19)

Notations Lorsque la calculatrice est en Base N, le message BASE-N reste afché en haut de l’écran, et un indicateur de base s’afche à droite : l d pour décimal l b pour binaire l o pour octal l h pour hexadécimal Pour éviter les confusions avec les noms des mémoires temporaires, les chiffres hexadécimaux sont notés ainsi sur les touches de votre calculatrice : A |A B |B C |C D |D E |E F |F GC700ZFRIM0108.indd 33 5/3/08 16:56:2534 Copyright © Lexibook 2008 Remarques sur le mode Base N : l les touches de fonctions correspondant au mode Base N sont indiquées en bas à gauche des touches concernées. Elles se trouvent sur les 3e, 4e et 5e lignes de touches à partir du haut. l le mode est conservé même si la calculatrice est éteinte et rallumée. l Si vous entrez une valeur incompatible avec la base choisie (ex : [SHIFT] [Bin] 3, la calculatrice afchera Syn ERROR. Voir le chapitre « Messages d’erreurs » pour plus de détails sur les valeurs admissibles en mode Base N. l La plupart des fonctions générales ne peuvent pas être utilisées en Base N. Les paragraphes suivants détaillent les opérateurs admissibles. l Vous pouvez utiliser les mémoires et les touches de mise en mémoire et de rappel associées : [Ans], [ALPHA] [A]-[Z], [ ], [ALPHA] [~], [SHIFT][Mcl] (voir chapitre « Utilisation des mémoires »). [MODE] [-] Passe en mode Base N, BASE-N reste afché en haut de l’écran. [MODE] [+] Annulation du mode Base N, retour en mode normal. [Dec] Sélectionne la base 10 comme base active, d s’afche. [Bin] Sélectionne la base 2 comme base active, b s’afche. [Oct] Sélectionne la base 8 comme base active, o s’afche. [Hex] Sélectionne la base 16 comme base active, h s’afche. [SHIFT] [d] ou [b] ou [o] ou [h] Spécie que la valeur saisie immédiatement après est en base 10 ou 2 ou 8 ou 16, lorsque la base active est différente. Commandes du mode Base N et conversions A partir de maintenant tous les exemples donnés dans ce chapitre sont en Base N. Il y a deux façons de convertir une valeur d’une base dans une autre : Méthode 1 : Une fois en Base N vous choisissez la base de la valeur à convertir. Vous saisissez la valeur, puis vous changez la base. Ex : Conversion de (11101)

en base 10 : [Bin] [EXE] -> Bin | 000000000000 b 11101 [EXE] -> 11101 | 000000011101 b [Dec] [EXE] -> Dec | 29 d GC700ZFRIM0108.indd 34 5/3/08 16:56:2535 Copyright © Lexibook 2008 Méthode 2 : Une fois en Base N vous choisissez la base dans laquelle vous voulez convertir une valeur. Ensuite vous spéciez la base d’origine et vous saisissez cette valeur. Ex : Conversion de (11101)

en base 10 : [MODE] [-] [Dec] [EXE] -> Dec | 0 d [SHIFT] [b] 11101 [EXE] -> b11101 | 29 d Autres exemples de conversion (les deux méthodes sont utilisées) : Conversion de (5FA13)

Soustraction. [x] Multiplication. [÷] Division. [Neg] Change le signe de la valeur saisie immédiatement après, équivalent de la touche arithmétique [(-)].

Parenthèses. GC700ZFRIM0108.indd 35 5/3/08 16:56:2636 Copyright © Lexibook 2008 Votre calculatrice vous permet de réaliser des opérations usuelles (addition, soustraction, multiplication, division et parenthèses) en Base N. A noter qu’en Base N on ne manipule que des nombres entiers ; si une opération génère un résultat décimal, seule la partie entière de la valeur sera conservée. Vous pouvez, sur une même ligne de calcul, utiliser des nombres exprimés en bases différentes. Le résultat sera donné dans la base active qui a été présélectionnée. Ex : Si, en mode hexadécimal on soustrait 5A7 à 5FA13, cela donne : [Hex] [EXE] -> Hex | 00000000 h 5 [|F] [/A] 13 [-] 5 [/A] 7 [EXE] -> 5FA13-5A7 | 0005F46C h On multiplie ce résultat par 12 : [x] 12 -> 0005F46Cx12 | 006B2F98 h

et le chiffre octal (12)

et on veut un résultat en base 10 : [Dec] [EXE] -> Dec | 0 d [SHIFT] [b] 101 + [SHIFT] [o] 12 [EXE] -> b101+o12 | 15 d On divise ce résultat par 12 [÷] 12 [EXE] -> 15÷12 | 1 d Seule la partie entière du résultat de la division est conservé. En mode hexadécimal on calcul le négatif de 1C6 : [Hex] [EXE] -> Hex | 00000000 h [Neg] 1 [|C] 6 [EXE] -> Neg 1C6 | FFFFFE3A h [+]1 [|C] 6 [EXE] -> FFFFFE3A+1C6 | 00000000 h [+]1 [C] 6 [=] -> Ans+1C6 | 000001C6 h GC700ZFRIM0108.indd 36 5/3/08 16:56:2637 Copyright © Lexibook 2008 Opérateurs logiques en Base N [SHIFT] [and] Fonction ET. [SHIFT] [or] Fonction OU. [SHIFT] [xor] Fonction OU exclusif. [SHIFT] [xnor] Fonction NON OU exclusif. [Not] NON (inverse) de la valeur saisie immédiatement après. Votre calculatrice effectue ces calculs à partir des valeurs que vous avez saisies, quelles qu’en soit la base initiale et les exprime directement dans la base que vous avez présélectionnée. Le type de saisie effectuée suit la même méthode que pour les opérateurs arithmétiques vus au paragraphe précédent. Ex : (19)

en base 8 puis 10, mise en mémoire dans la mémoire temporaire G, et comparaison avec Neg (1234)

[Oct] [EXE] -> Oct | 00000000000 o [Not] 1234 [EXE] -> Not 1234 | 37777776543 o [Dec] [EXE] -> Dec | -669 d [ ] [ALPHA] [G] [EXE] -> -669 G | -669 d [Oct] [EXE] -> Oct | 37777776543 o [Neg] 1234 [EXE] -> Neg 1234 | 37777776544 o [-] [ALPHA] [G] [EXE] -> 37777776544-G | 00000000001 o [Dec] [EXE] -> Dec | 1 d GC700ZFRIM0108.indd 37 5/3/08 16:56:2638 Copyright © Lexibook 2008 Pour mémoire On dispose de n données sur un échantillon de mesures, résultats, personnes, objets... Chaque donnée est constituée d’un nombre (une variable x) ou deux (deux variables x et y). On cherche à calculer la moyenne de ces données et la répartition de ces données autour de la moyenne, l’écart-type. Ces données se calculent à partir de sommes que l’on notera : ∑x = x

Moyenne x= écart type / déviation standard de l’échantillon pour x : écart type / déviation standard de la population pour x : variance V = s

Commentaires préliminaires

GC700ZFRIM0108.indd 38 5/3/08 16:56:2739 Copyright © Lexibook 2008 Votre calculatrice vous permet d’obtenir aisément ces résultats, en suivant les étapes suivantes : l Choisissez votre mode statistique (une ou deux variables). l Saisissez les données. l Vériez que la valeur de n correspond bien au nombre de données théoriquement saisies. l Calculez la moyenne x et l’écart type (ou déviation standard) de l’échantillon ou de la population, ainsi que les autres calculs intermédiaires si nécessaire ([∑x], [2ndF] [∑x

]) à l’aide des touches correspondantes. l S’il y a deux variables, procédez aux mêmes calculs pour y (moyenne, écart type), puis calculez la régression linéaire (a et b dans y=a+bx) et le coefcient de corrélation linéaire. l Si la corrélation linéaire est jugée valide, on peut alors calculer la valeur estimée de y pour un x donné, ou la valeur estimée de x pour un y donné, de par la relation y=a+bx. Lorsqu’on a deux variables on essaie de déduire des données une relation entre x et y. On étudie la solution la plus simple : une relation de type y=a+bx. cov(x,y) est la covariance : La validité de cette hypothèse est vériée par le calcul suivant : appelé coefcient de corrélation linéaire. Le résultat est toujours entre –1 et +1 et on considère bon un résultat supérieur ou égal à √3/2 en valeur absolue. ∑(x

GC700ZFRIM0108.indd 39 5/3/08 16:56:2740 Copyright © Lexibook 2008 Touches de fonctions statistiques [MODE] [x] Passage en mode statistique à 1 variable. SD1 est indiqué sur l’afchage. [MODE] [÷] Passage en mode statistique à 2 variables. LR1 est indiqué sur l’afchage. [MODE] [+] Retour au mode normal. [SHIFT] [Mcl] Remet à zéro toutes les données statistiques. [DT] Enregistre les données : donnée1 [DT] donnée2 [DT] etc. Pour entrer la même donnée plusieurs fois, appuyer sur [DT] plusieurs fois à la suite. [SHIFT] [,] Pour saisir y après x lorsqu’il y a deux variables :

[DT] etc. [SHIFT] [;] Permet d’enregistrer plusieurs données identiques en une seule saisie : donnée1 [;] 3 [DT] ou x

[;] 3 [DT] enregistre 3 fois la même valeur en mémoire. [AC] Permet de corriger une saisie avant d’avoir appuyé sur [DT]. [CL] Permet de corriger les erreurs de saisie après avoir appuyé sur [DT]: - soit en appuyant sur [CL] [EXE] immédiatement après la saisie erronée. - soit en saisissant la valeur erronée saisie plus tôt et en appuyant sur [CL]. [ALPHA] [W] Afche le nombre d’échantillons rentrés (n), c’est-à-dire le nombre des données. [SHIFT] [x], [y] Afche la moyenne de x ou de y.

Afche la somme des données rentrées ∑x , ∑y.

Calcule la somme des carrés des données rentrées

[ALPHA] [R] Calcule la somme du produit des données rentrées ∑xy. [SHIFT] [xσ

Afche l’écart-type (ou déviation standard) de l’échantillon.

Afche la valeur du coefcient a, b pour la régression linéaire y=a+bx. [SHIFT] [r] Afche la valeur du coefcient de corrélation linéaire r. [SHIFT] [ y ] Donne la valeur de y estimée par régression linéaire pour la valeur x saisie. [SHIFT] [ x ] Donne la valeur de x estimée par régression linéaire pour la valeur y saisie Statistiques à 1 variable – exemple pratique Benjamin et ses amis ont obtenu les résultats suivants à la composition de Français : Elève A B C D E F G H I J note 8 9.5 10 10 10.5 11 13 13.5 14.5 15 Moyenne et écart-type (de l’échantillon) pour les notes de Benjamin et ses amis ? [MODE] [x] -> SD1 s’afche. [SHIFT] [Mcl] [EXE] -> Scl mise à zéro. 8 [DT] -> 8. début de saisie des données. 9 [.] 5 [DT] -> 9.5 10 [DT] [DT] -> 10. ou 10 [SHIFT] [;] 2 [DT] pour saisir deux fois la même valeur. Et ainsi de suite : 10 [.]5 [DT] 11 [DT] 13 [DT] 13[.]5 [DT] 14 [.]5 [DT] 15 [DT]

GC700ZFRIM0108.indd 41 5/3/08 16:56:2842 Copyright © Lexibook 2008 On reprend l’expérience avec la composition de maths, à laquelle ils ont obtenu les notes suivantes : On afche n et on vérie que le nombre afché correspond aux nombres de valeurs saisies : [ALPHA][W] [EXE] -> W | 10. [SHIFT] [x] [EXE] -> x | 11.5 Leur moyenne est de 11,5. [SHIFT] [xσ n-1 ] [EXE] -> xσn-1 | 2.34520788 soit l’écart type recherché. Si on veut calculer la variance on appuie sur

| 5.5 c’est la variance. Si on veut changer la première valeur, 8 en 14 : 8 [CL] 14 [DT] On voit que n reste égal à 10 mais que la moyenne a été modiée : [ALPHA][W] [EXE] -> W | 10. [SHIFT] [x] [EXE] -> x | 12.1 Elève A B C D E F G H I J note 4 7.5 12 8 8 8 14.5 17 18 18 [SHIFT] [Mcl] [EXE] -> Scl mise à zéro. On peut vérier en faisant : [ALPHA][W] [EXE] -> W | 0. Début de saisie des données : 4 [DT] -> 4 | 4. 7 [. ] 6 [AC] 7 [.] 5 [DT] -> erreur de saisie avant [DT] et correction.

12 [DT] -> erreur de saisie après [DT] et correction. 8 [SHIFT] [;] 3 [DT] -> on saisit 8 trois fois

8 [DT] [DT] [DT] 14 [.] 5 [DT] Et ainsi de suite jusqu’à 18 [DT] [DT] GC700ZFRIM0108.indd 42 5/3/08 16:56:2943 Copyright © Lexibook 2008 [ALPHA][W] [EXE] -> W | 10. [SHIFT] [x] [EXE] -> x | 11.5 Leur moyenne est de 11,5 également. [SHIFT] [xσ n-1 ] [EXE] -> xσn-1 | 5.088112507 soit l’écart type recherché. On constate que la moyenne est la même mais que l’écart type est plus grand cette fois-ci : on peut en conclure qu’il y a plus d’écart entre les notes des élèves, leur niveau est donc moins homogène en maths qu’en français. A titre d’exercice, dans cet exemple (les notes de maths) on obtient les valeurs suivantes pour ∑x et ∑x

Statistiques à 2 variables – exemple pratique On a le tableau suivant où x est la longueur en mm et y le poids en mg d’une chenille de papillon à différents stades de son développement. X 2 2 12 15 21 21 21 Y 5 5 25 25 40 40 40 On passe en mode statistiques à deux variables : [MODE] [÷] -> LR1 afché [SHIFT] [Mcl] [EXE] -> Scl mise à zéro On commence la saisie : 2 [SHIFT] [,] 5 [DT] -> 2. [DT] pour saisir la même valeur une deuxième fois : [DT] -> 2. 12 [SHIFT] [,] 24 [DT] -> 12. 16 [SHIFT] [,] 25 [AC] erreur de saisie avant [DT]. 15 [SHIFT] [,] 24 [DT] [CL] [EXE] erreur de saisie après [DT]. 15 [SHIFT] [,] 25 [DT] correction. 21 [SHIFT] [,] 40 [SHIFT] [;] 3 [DT] pour entrer trois fois la même valeur -> 21. GC700ZFRIM0108.indd 43 5/3/08 16:56:2944 Copyright © Lexibook 2008 On vérie n : [ALPHA][W] [EXE] -> W | 7. On afche les résultats de la régression linéaire :

[SHIFT] [r] [EXE] -> r | 0.9951763432 r est supérieur à √3/2 = 0.866 environ, la validité de la régression est vériée. Grâce à la régression linéaire on estime y à partir de x=3 : 3 [SHIFT] [ y ] [EXE] -> 3y | 6.528394256 On estime x à partir de y=46 : 46 [SHIFT] [ x ] [EXE] -> 3x | 24.61590706 Avec les touches statistiques de votre calculatrice vous pouvez afcher facilement tous les résultats intermédiaires, comme par exemple : ∑xy : [ALPHA] [R] [EXE] -> 3203. [SHIFT] [yσ

] [EXE] -> 14.50967306 Nom Formule Remplacez x par Remplacez y par a’ = Linéaire y=a + bx x y Logarithmique y=a + b ln x ln x y Exponentielle y=a’ e

Régression non linéaire Vous trouverez ci-dessous les types de régressions linéaires que vous pouvez rechercher avec votre calculatrice, et les valeurs correspondantes que vous devez rentrer pour x et y : GC700ZFRIM0108.indd 44 5/3/08 16:56:2945 Copyright © Lexibook 2008 On soupçonne que x et y sont liés par une relation du type y=a’ x

et on cherche à conrmer l’hypothèse en procédant de la façon suivante. On saisit les valeurs en ajoutant les logarithmes de n=1 à n=4, par exemple pour la première saisie (en n’oubliant pas de faire [SHIFT][Mcl][EXE] avant !): [ln] 0[.]5 [SHIFT] [,] [ln] 1[.]4 [DT] Une fois les valeurs saisies, on obtient les valeurs de A, B et r suivantes : A = 0,6902139123 B = 0,5153174423 r = 0,9984732884 La régression de type puissance est vériée puisque r=0,998. On obtient A’ en calculant l’exponentielle de A : [SHIFT][e

0,5 1 1,5 2 y 1,4 2 2,4 2,9 GC700ZFRIM0108.indd 45 5/3/08 16:56:3046 Copyright © Lexibook 2008 Dénitions et notations Une courbe est la représentation graphique d’une fonction f, y=f(x), x étant l’abscisse, sur l’axe horizontal, et y l’ordonnée, sur l’axe vertical. Pour représenter une fonction graphiquement il est nécessaire de décider d’une échelle, c’est-à-dire entre quelles valeurs on souhaite voir cette fonction et comment on veut graduer les axes. Par exemple pour la fonction y=x

il n’est pas très intéressant de représenter la courbe pour y=-100… La graduation des axes sera représentée par des points sur les axes et permettent de mieux repérer les valeurs de x ou de y intéressantes : par exemple pour y=ln x, graduation de 1, on voit facilement que y=0 pour x=1. L’échelle sera dénie par les valeurs suivantes : X min, X max, et la graduation sur l’axe des X, Xscl. Y min, Y max et la graduation sur l’axe des Y, Yscl.

7. FONCTIONS GRAPHIQUES

Votre calculatrice comporte un certain nombre de courbes préprogrammées, pour les fonctions sin, cos, x-1, ln, √… : pour celles-ci les échelles sont prédénies et non modiables. GC700ZFRIM0108.indd 46 5/3/08 16:56:3047 Copyright © Lexibook 2008 Tracer une courbe [MODE] [+] Passe au mode normal & mode graphique. [Graph] Initie le traçage d’une courbe : - [Graph] fonction ou [Graph] fonction [Alpha] [X] pour les fonctions préenregistrées. - [Graph] suivi d’une expression de variable x. [Range] Permet de saisir les valeurs d’échelle (Xmin, Xmax, Xscl, Ymin, Ymax, Yscl). [G T] Passe de l’afchage graphique à l’afchage normal et vice versa. [SHIFT] [Cls] Efface toutes les courbes. [SHIFT] [Mcl] Remet les valeurs d’échelle à leur valeur par défaut : Xmin=-3,8 Xmax= 3,8 Xscl= 1 Ymin= -2,2 Ymax= 2,2 Yscl= 1 [ ][ ][ ][ ] Change la position des axes pour afcher la partie de la courbe située dans la direction de la èche. Courbes préprogrammées Pour tracer une courbe préprogrammée, il suft de faire : [Graph] fonction [EXE]. Pour tracer une deuxième courbe préprogrammée, il y a deux possibilités : - soit on souhaite tracer une courbe seule sur un nouvel écran, alors on appuie de nouveau sur [Graph] fonction [EXE]. - soit on souhaite tracer la deuxième courbe sur le même écran que la première, alors on appuie sur [Graph] fonction [ALPHA][X][EXE]. L’échelle utilisée sera celle de la première courbe. GC700ZFRIM0108.indd 47 5/3/08 16:56:3048 Copyright © Lexibook 2008 Ex : Tracez la courbe y=sin x Si vous n’êtes pas en mode normal appuyez sur [MODE][+]. [Graph] [sin] [EXE] Tracez la courbe y=tan x en remarquant bien le changement d’échelle : [Graph] [tan] [EXE] Maintenant, tracez les deux sur le même graphique : [Graph] [sin] [EXE] [Graph] [tan] [ALPHA][X] [EXE] Appuyez sur les touches [ ], [ ], [ ] ou [ ] pour visualiser les différentes parties de la dernière courbe tracée et le déplacement des axes. Courbes utilisateur Vous pouvez tracer votre propre courbe en saisissant simplement l’expression d’inconnue x que vous souhaitez représenter et l’échelle de représentation. Ex : Courbe y=x

+2x-3 Echelle : x entre –5 et +5, graduation de 2 en 2 y entre –10 et +10, graduation de 4 en 4 Et intersection avec la courbe y=1-x. [SHIFT] [Cls] -> Cls [EXE] -> done (« done » = terminé). Effacement des courbes précédentes [Range] -> Xmin ? [SHIFT] [(-)] 5 [EXE] -> Xmax ? 5 [EXE] -> Xscl ? 2 [EXE] -> Ymin ? [SHIFT] [(-)] 10 [EXE] -> Ymax ? 10 [EXE] -> Yscl ? 4 [EXE] -> done [Graph] -> Graph Y=

+2X-3 [EXE] -> La courbe se trace et on obtient l’écran suivant : GC700ZFRIM0108.indd 48 5/3/08 16:56:3149 Copyright © Lexibook 2008 Appuyez sur les touches [ ], [ ], [ ] ou [ ] pour visualiser les différentes parties de la courbe et le déplacement des axes. Notes : La multiplication est implicite, pas besoin d’appuyer sur la touche multiplication [x] pour saisir 2X. Pour faire réapparaître l’expression après avoir tracé la courbe, pour la vérier par exemple, appuyez sur : [G T] -> done [ ] -> Graph Y=X

+2X-3 Ensuite on trace y =1-x sur le même graphique : [Graph] -> Graph Y= 1[-] [ALPHA][X] -> Graph Y= 1-X [EXE] On voit sur le graphique qu’il y deux solutions à l’équation, x

+2x-3=1-x, dont une évidente avec y=0 et x=1. Pour tracer directement les deux courbes vous pouvez utiliser l’instruction [ALPHA][ ] : Graph Y=X2+2X-3 Graph Y= 1-X GC700ZFRIM0108.indd 49 5/3/08 16:56:3250 Copyright © Lexibook 2008 Fonction Zoom [SHIFT] [Factor] Permet de régler les paramètres de l’agrandissement. [SHIFT] [Zoomxf] Agrandit la courbe selon les paramètres spéciés. [SHIFT] [Zoomxf/f] Réduit la taille de la courbe selon les paramètres spéciés. [SHIFT] [ZoomOrg] Afche la courbe dans sa taille initiale. Cette fonction permet de visualiser une courbe sous divers agrandissements ou réductions, ce qui vous permet de mieux étudier ses caractéristiques : forme générale, points d’intersection… Il est intéressant de noter comment dans l’exemple suivant que l’utilisation de [Range] avec les fonctions Zoom permet de vérier les points d’intersection. Ex : Nous reprenons la courbe y=x

+ 2x-3 sans modier l’échelle. Echelle : x entre –5 et +5, graduation de 2 en 2. y entre –10 et +10, graduation de 4 en 4. Une fois la courbe tracée on spécie des paramètres de l’agrandissement : [SHIFT] [Factor] -> Xfact ? 2 [EXE] -> Yfact ? 4 [EXE] -> done. [EXE] ou [G T] -> la courbe s’afche sans modications. [SHIFT] [Zoomxf/f] La courbe s’afche en plus petit. GC700ZFRIM0108.indd 50 5/3/08 16:56:3251 Copyright © Lexibook 2008 [SHIFT] [ZoomOrg] ou [SHIFT][Zoomxf] : retour à la taille d’origine. [SHIFT][Zoomxf] -> la courbe s’afche agrandie. Si on appuie sur [Range] on voit que les valeurs Xmin, Xmax, Ymin et Ymax ont changé. On modie Xscl et Yscl pour mieux voir l’échelle et vérier visuellement x=1 et y=0. [Range] -> Xmin ? | -2.5 [EXE] -> Xmax ? | 2.5 [EXE] -> Xscl ? | 2. 0 [.] 5 [EXE] -> Ymin ? | -2.5 [EXE] -> Ymax ? | 2.5 [EXE] -> Yscl ? | 4. 1 [EXE] -> done On a donc gradué l’axe des x de 0,5 en 0,5 et l’axe des y de 1 en 1. On peut donc voir vérier le point d’intersection entre la courbe et l’axe des x. GC700ZFRIM0108.indd 51 5/3/08 16:56:3352 Copyright © Lexibook 2008 A noter qu’une fois l’échelle modiée manuellement avec [Range], celle-ci est dénitivement modiée et [ZoomOrg] afchera la courbe selon ces paramètres. [Trace] Place le curseur sur la courbe et afche la valeur de x à la position du curseur.

Déplace le curseur sur la courbe.

Afche la valeur de y au lieu de celle de x à l’emplacement du curseur, et vice versa. Fonction Trace Cette fonction vous permet de déplacer le curseur sur la courbe avec les èches et de visualiser la valeur de x ou y à l’emplacement du curseur. Quelques points à retenir concernant cette fonction : l le curseur se déplace de façon irrégulière, les valeurs de x et y sont des valeurs approchées. l La fonction Trace ne peut être utilisée que lorsque la courbe vient d’être tracée. Elle peut cependant tout de même être utilisée après Range, G T et Factor. l La fonction Trace ne peut pas être incluse dans un programme, cependant on peut l’utiliser pendant une phase d’arrêt temporaire d’un programme (Disp afché). Voir pour plus de détails le chapitre “Programmation” . Ex : En reprenant l’exemple précédent : Courbe y=x

+2x-3 Echelle : x entre –5 et +5, graduation de 2 en 2 y entre –10 et +10, graduation de 4 en 4 Une fois la courbe afchée on appuie sur [Trace] : [Trace] -> un curseur clignotant apparaît sur la courbe tout à fait sur la gauche de l’écran et la valeur de x s’inscrit. X= -4.73684. [ ] -> on appuie sur la èche et on observe que les valeurs de x croissent et que le curseur se déplace sur la courbe. On positionne le curseur sur x=0 et on appuie sur [X Y]: [SHIFT][X Y] -> la valeur correspondante de y s’afche, Y=-3 GC700ZFRIM0108.indd 52 5/3/08 16:56:3353 Copyright © Lexibook 2008 Fonctions Plot et Line [SHIFT][Plot] Place le curseur à l’endroit spécié. x [SHIFT] [,] y Sépare les coordonnées x et y pour la saisie. [ ][ ][ ][ ] Permet de déplacer le curseur à l’endroit souhaité. [SHIFT] [Value] à côté de INS Afche la valeur de x à la position du curseur.

Afche la valeur de y au lieu de celle de x à l’emplacement du curseur, et vice versa. [SHIFT] [Line] Trace un segment entre le curseur et le point marqué par Plot. Plot permet de placer un point sur l’écran, on peut ensuite se déplacer à l’aide des èches à partir de cette position. La fonction Line vous permet ensuite de tracer un segment entre ces deux points. L’opération peut être répétée plusieurs fois an de déterminer notamment des positions de points sur la courbe avec une meilleure précision par projection sur les axes. Si les valeurs proposées pour la fonction Plot sont situées en dehors des valeurs Xmin/Xmax et/ou Ymin/Ymax, l’instruction sera ignorée. Ex : Avec la même échelle que précédemment. [SHIFT][Plot] 2 [SHIFT][,] 4 [EXE] -> X= 2.105263 Le curseur apparaît et une valeur approchée de x est afchée. GC700ZFRIM0108.indd 53 5/3/08 16:56:3354 Copyright © Lexibook 2008 On appuie sur [EXE] pour « xer » le point, puis on se déplace en appuyant 7 fois sur [ ] et 5 fois sur [ ] : [EXE] 7 fois [ ], 5 fois [ ] -> x= 3.947368 [SHIFT][X Y] -> y= 8,181818 On voit que le point d’origine xé par Plot est toujours afché par un point xe, et que le curseur clignote. Si on appuie sur [SHIFT][Value] on obtient des valeurs plus précises de x et y : [SHIFT][Value] -> Y=

[SHIFT][Line] [EXE] -> done. -> un segment est tracé entre les deux points. GC700ZFRIM0108.indd 54 5/3/08 16:56:3455 Copyright © Lexibook 2008 Premiers pas en programmation Ecrire un programme [MODE] [2] Passage en mode d’écriture de programme. Le symbole WRT s’afche. [ALPHA] [?] Demande la saisie d’une valeur pendant l’exécution d’un programme.

Sépare deux instructions dans un programme. [ALPHA] [ ] Donne le résultat intermédiaire ou nal. S’il s’agit d’un résultat intermédiaire, Disp est afché. le peut être omis à la n d’un programme, sauf si le programme se déroule en Base N (voir « programmation avancée »). La programmation vous permet d’effectuer toutes sortes de calculs répétitifs. Appuyez sur [MODE] 2. Sur la ligne du bas vous voyez P suivi de numéros, cela indique que vous pouvez mémoriser jusqu’à 10 programmes différents, appelés P0, P1, … P8, et P9. Si un programme a déjà été mis en mémoire, le chiffre est remplacé par un tiret, ex : P012_45_789, si P3 et P6 existent déjà. Sur la droite vous avez un nombre à trois chiffres : celui-ci vous indique le nombre de pas restants disponibles pour votre programmation. Un pas correspond à un caractère ou une fonction (A, 1, +, cos, x

…), à part quelques fonctions qui utilisent 2 pas (Prog et Lbl que nous verrons plus tard). Il est facile de suivre l’évolution du nombre de pas : - Lorsque vous écrivez un programme le nombre de pas utilisés par ce programme s’afche. - En suivant le déplacement du curseur avec les èches [ ], [ ]. Le chiffre 0 clignote car le curseur se trouve à cet endroit. Appuyez sur [EXE] pour commencer la saisie du programme P0.

GC700ZFRIM0108.indd 55 5/3/08 16:56:3456 Copyright © Lexibook 2008 Ex : Vous souhaitez calculer le périmètre 2πr et la surface d’un cercle πr

pour différentes valeurs du rayon. Ce programme va comporter les étapes suivantes : [ALPHA] [?] Demande d’une valeur de rayon. [ ][ALPHA] [R] Stockage dans la mémoire temporaire R. [:] Passage à l’instruction suivante. 2 [SHIFT] [ π ] [ALPHA] [R] Calcul du périmètre. [ALPHA] [ ] Obtention du résultat intermédiaire. [SHIFT] [ π ] [ALPHA] [R] [X

] Calcul de la surface. [ALPHA] [ ] Résultat nal et n de l’exécution (facultatif). On l’omettra dans les autres exemples. La saisie s’inscrit ainsi sur votre écran : ? R:2 π R πR2 Et l’afchage indique un total de 12 pas. Exécuter un programme [MODE] [1] Passage en mode exécution de programme. [MODE] [1] et [MODE] [2] permettent d’arrêter un programme en cours d’exécution. [Prog] 0-9 Démarre l’exécution du programme spécié. En reprenant l’exemple ci-dessus : [Prog] 0 [EXE] -> ? attente de saisie. 5 [EXE] -> 31.41592654 c’est le périmètre ; Disp afché. [EXE] -> 78.53981634 c’est la surface ; n de l’exécution. Si vous appuyez de nouveau sur [EXE] l’exécution du programme recommence : [EXE] -> ? attente de saisie. 0 [.] 33 [EXE] -> 2.073451151 c’est le périmètre ; Disp afché. [EXE] -> 0.34211944 c’est la surface ; n de l’exécution. GC700ZFRIM0108.indd 56 5/3/08 16:56:3457 Copyright © Lexibook 2008 Modier un programme [MODE] [2] Passage en mode d’écriture de programme. Le symbole WRT s’afche.

Pour déplacer le curseur. [DEL] Efface le caractère à l’endroit où se trouve le curseur. [SHIFT] [INS] Insère un caractère immédiatement à gauche du curseur d’insertion. Lorsque vous appuyez sur [MODE] [2] vous revenez à la liste des programmes. Sélectionnez le programme concerné à l’aide des èches et appuyez sur [EXE] pour faire apparaître son contenu. Ex : Reprenons l’exemple précédent et modions le programme pour calculer la surface 4 πr

/3 d’une sphère de rayon r. [MODE] [2] -> P _123456789

[MODE] [1] [Prog] 0 [EXE] -> ? attente de saisie. 5 [EXE] -> 314.1592654 c’est la surface; Disp afché. [EXE] -> 523.5987756 c’est le volume ; n de l’exécution. GC700ZFRIM0108.indd 57 5/3/08 16:56:3558 Copyright © Lexibook 2008 Messages d’erreur Il est possible que lors de l’exécution d’un programme, un message du type P0 Syn ERROR apparaisse sur votre écran à la place du résultat attendu ! Ce message vous informe à la fois sur le type d’erreur (syntaxe) rencontré et sur son emplacement, P0. Il ne vous reste alors plus qu’à suivre la procédure de modication d’un programme pour le relire, identier et corriger l’erreur en question… Vous pouvez vous référez au chapitre « Messages d’erreur » pour vous y aider. Message d’erreur ou pas, une fois que vous avez écrit un programme, il est recommandé de vérier qu’il fonctionne comme il devrait. Pour cela testez-le avec des valeurs simples et vériez que vous obtenez les mêmes résultats en faisant le calcul à la main. Effacer des programmes [MODE] [3] Passage en mode effacement de programme. Le symbole PCL s’afche. [AC] Efface le programme sur le numéro duquel se trouve le curseur. [SHIFT] [Mcl] Efface tous les programmes. Note : lorsqu’on appuie sur [SHIFT] [Mcl] en mode PCL seuls les programmes sont effacés, pas le contenu des mémoires temporaires. Ex : Si deux programmes, P0, P2 et P6 sont en mémoire, on veut effacer P2 puis tous les programmes : [MODE] [3] -> P _1_345 _789 572 PCL afché. [ ][ ] -> P _1_345 _789 572 ( _ = curseur). [AC] -> P _12345 _789 580 P2 effacé. [SHIFT] [Mcl] -> P 0123456789 600 P0, P6 effacés. GC700ZFRIM0108.indd 58 5/3/08 16:56:3559 Copyright © Lexibook 2008 Programmation avancée Insertion de messages [ALPHA] [“] texte [ALPHA] [“] Pour afcher un texte entre 2 guillemets pendant l’exécution d’un programme. [SHIFT] [A-LOCK] ([SHIFT][ALPHA]) Verrouillage de la fonction ALPHA, pour taper plusieurs lettres à la suite. [ALPHA][SPACE] Permet de saisir un espace dans un message. Vous pouvez en fait utiliser dans vos messages toutes les touches alphanumériques (signalées en orange sur votre calculatrice notamment k, m, p, f, ~, m, ], […). Dans un programme il est parfois utile de pouvoir afcher des messages, en particulier lorsqu’il y a plusieurs “?” pour saisir des données, ou pour clarier lorsqu’il y a plusieurs résultats intermédiaires. Le 2eme guillemet doit être suivi par [ALPHA] [ ] ou [ALPHA] [?] : ainsi le texte reste afché tant qu’on ne rentre pas une valeur ou qu’on appuie pas sur [EXE]. Ex : En reprenant le premier exemple (périmètre et surface d’un cercle de rayon r) “R =”, “P =” pour le périmètre et “S =” pour la surface : ? R:2 π R πR2

La saisie à effectuer est la suivante : Note : la touche [SHIFT] [=] se trouve sur le [8].

Lorsqu’on exécute le programme, cela donne : [MODE] [1] [PROG] 0 [EXE] -> R=? attente de saisie. 5 [EXE] -> P= Disp afché. [EXE] -> 31.41592654 Disp afché. [EXE] -> S= Disp afché. [EXE] -> 78.53981634 c’est la surface; n de l’exécution. Si on veut rajouter [ALPHA] [SPACE] après R cela s’écrit : [ALPHA] [“] [ALPHA] [R] [ALPHA] [SPACE] [SHIFT] [=] [ALPHA] [“] Et à l’exécution un espace est inséré entre le R et le signe = : -> “R =” ? : R Saut inconditionnel [SHIFT] [Lbl] 0-9 Assigne une adresse à un emplacement dans un programme. La touche Lbl se trouve au niveau de la èche [ ] [SHIFT] [Goto] 0-9 Ordonne au programme de continuer son exécution à l’endroit indiqué par [Lbl]. [MODE] 1, ou [AC] Interrompt l’exécution du programme. Lorsque le programme rencontre l’instruction Goto, il se dirige vers l’adresse indiquée par Lbl. Il y a alors deux cas de gure possibles : - si Lbl est placé après le Goto correspondant, l’exécution « saute » une partie du programme. - si Lbl est placé avant le Goto correspondant, l’exécution se répète indéniment vu que cet ordre n’est pas soumis à condition : on parle alors de boucle sans n. Vous aurez alors besoin d’interrompre vous-même l’exécution du programme. GC700ZFRIM0108.indd 60 5/3/08 16:56:3661 Copyright © Lexibook 2008 Ex : Reprenons notre programme sur le calcul du périmètre et de la surface d’un cercle de rayon r. “R=” ? R : “P=” 2 π R “S=” πR

Nous voulons simplement obtenir la surface, sans effacer la partie sur le périmètre, et répéter l’exécution indéniment. Nous modions le programme ainsi (rappel : on effectue l’insertion avec [SHIFT][Ins]): Lbl 0 : rajout de [SHIFT] [Lbl] 0 [ :] “R=” ? R: Goto 1 : rajout de [SHIFT] [Goto] 1 [:] “P=” 2 π R Lbl 1 : rajout de [SHIFT] [Lbl] 1 [ :] “S=” πR

A l’exécution cela donne : [MODE] 1 [Prog] 0 [EXE] -> R = ? 5 [EXE] -> S= Disp [EXE] -> 78.53981634 Disp [EXE] -> R = ? 2 [EXE] -> S= Disp [EXE] -> 12.56637061 Disp On voit que lorsqu’on rentre la valeur de R, le programme passe directement au calcul de la surface car il a rencontré l’instruction Goto 1, Lbl 1 étant positionné devant « S= ». Ensuite une fois qu’on a obtenu le résultat pour S, le programme retourne au début parce qu’il a rencontré l’instruction Goto 0 et que Lbl 0 se trouve tout au début du programme ; le résultat S pour la calculatrice est alors un résultat intermédiaire et pas le résultat nal, c’est pour cela que Disp reste afché. Si on écrit : “R=” ? R : Lbl 0 :Goto 1 :”P=” 2 π R Lbl 1 :”S=” πR

On ne peut rentrer la valeur de R qu’une seule fois et la calculatrice calcule en boucle S= 78,53981634 … Heureusement les sauts conditionnels que nous allons voir maintenant permettent d’aboutir à des résultats plus passionnants qu’une boucle sans n. GC700ZFRIM0108.indd 61 5/3/08 16:56:3662 Copyright © Lexibook 2008 Saut conditionnel [SHIFT] [ ] Sépare l’énoncé d’une condition et celui de l’action à effectuer si cette condition est vériée. Condition Action si condition vraie. Pour l’énoncé de la condition on utilisera les opérateurs logiques accessibles avec [SHIFT] : =, ≠, ≤, ≥, >, >. Ex : On saisit une valeur A, si elle n’est pas négative on en calcule la racine carrée. Le saut conditionnel s’écrit ainsi : A ≥ 0 √A On saisit le programme : ? A: A≥0 √A “FIN” 016 [ALPHA] [?] [ ][ALPHA] [A] [:] -> ? A: [ALPHA][A][SHIFT][≥] 0 [SHIFT][ ] [√][ALPHA][A][ALPHA][ ] -> A≥0 √A [SHIFT][ALPHA] [“] [F] [I] [N] [“] -> “FIN” Lorsqu’on exécute le programme on obtient :

Remarque : pourquoi utilise-t-on souvent des Goto après un saut conditionnel ? l Souvent lorsqu’une condition est vériée, on a plusieurs actions à effectuer, alors que la syntaxe du saut conditionnel n’en permet qu’une. Le Goto permet d’aller à un endroit du programme et d’y écrire toutes les actions à effectuer. l Parfois on veut effectuer une action si la condition est vraie et une AUTRE action si la condition n’est pas vériée. Le Goto permet de sauter la partie qui concerne cette autre action. GC700ZFRIM0108.indd 62 5/3/08 16:56:3763 Copyright © Lexibook 2008 Ex : A=B action si A=B : action suivante. A=B Goto x : action suivante effectuée seulement si A≠B. On a une équation y=ax

+bx+c qu’on veut résoudre pour y=0, en utilisant les formules =b

-4ac et x=(-b±√ )/2a si ≥0. On utilise Goto pour que les actions soient différentes selon que soit supérieur ou non à 0. “A=”? A:”B=”? B:”C=”? C:B2-4AC D:D≥0 Goto 1:”D<0” Goto 2: Lbl 1:(√D-B)÷2÷A (-√D-B)÷2÷A Lbl 2:”FIN” 083 Pour saisir le programme :

-4AC D: [ALPHA][D][SHIFT][≥]0 [SHIFT][ [SHIFT][Goto]1 [:] -> D≥ Goto 1: [ALPHA][“][SHIFT][D][SHIFT][<] 0 [ALPHA][“][ALPHA][ ][SHIFT][Gotto] 2 [:] -> “D”< 0” Gotto 2: [SHIFT] [Lbl] 1 [:] -> Lbl 1: [(] [√][ALPHA][D] [-][ALPHA][B][)][÷]2[÷][ALPHA][A][ ] -> (√D-B)÷2÷A [(] [SHIFT] [(-)][√][ALPHA][D] [-][ALPHA][B][)][÷]2[÷][ALPHA][A][ ] -> (-√D-B)÷2÷A [SHIFT] [Lbl] 2 [:] -> Lbl 2: [SHIFT][ALPHA] [“] [F] [I] [N] [“] -> “FIN” GC700ZFRIM0108.indd 63 5/3/08 16:56:3764 Copyright © Lexibook 2008 Compteurs [SHIFT] [Dsz] S’utilise suivi d’un nom de mémoire temporaire et d’une instruction : Dsz A : Instruction. Diminue la valeur de A d’une unité et exécute l’instruction si A≠0. [SHIFT] [Isz] S’utilise suivi d’un nom de mémoire temporaire et d’une instruction : Isz A : Instruction. Augmente la valeur de A d’une unité et exécute l’instruction si A≠0. Associé à Goto et Lbl, le compteur permet de créer une boucle qui s’arrête au bout d’un nombre de fois prévu à l’avance. Par exemple, dans le jeu du nombre mystère qui gure en n de ce chapitre, le compteur permet de donner dix chances au joueur de trouver la solution avant d’afcher « perdu ! » . Ex : On part de A=10 et on met le programme en boucle jusqu’à A=0. On afche A à chaque début de boucle. 10 A:Lbl 1:A Dsz A:Goto 1 ”FIN” Même chose avec A=-10 et avec [Isz]. -10 A:Lbl 1:A Isz A:Goto 1 ”FIN” Si on veut que A augmente de 1 à 10, c’est possible en utilisant un saut conditionnel juste après Isz : 1 A:Lbl 1:A Isz A:A<10 Goto 1 A-1 A:”FIN” La valeur de A peut être xée par le programme lui-même. Ici on utilise la fonction Random (Ran#) pour déterminer une valeur entre 1 et 15. Int (Ran#x15+1) A:Lbl 1:A Dsz A:Goto 1 ”FIN” Sous-programmes [Prog] 0-9 Inséré dans un programme, déclenche l’exécution du sous-programme spécié. GC700ZFRIM0108.indd 64 5/3/08 16:56:3765 Copyright © Lexibook 2008 Vous pouvez utiliser [Prog] en tant qu’instruction dans un programme an de déclencher l’exécution d’un programme écrit à un autre emplacement. On appelle sous-programme un programme qui s’exécute au sein d’un autre. Faire appel à un sous-programme est utile notamment dans les cas suivants : l pour utiliser un programme déjà écrit dans un programme nouveau. l pour des raisons de clarté, lorsque le sous-programme représente un calcul long ou compliqué, qu’il vaut mieux séparer du reste. l Lorsque la même procédure/calcul est utilisé plusieurs fois au sein d’un programme. Attention : si vous avez des instructions Goto dans un programme ou dans un sous-programme, vériez bien qu’elles s’adressent à des Lbl situés dans le même programme ou sous-programme. Ex : On a un programme Prog 0 qui calcule une valeur X à partir de divers paramètres. Dans le programme 1 on a les instructions suivantes : Prog 0 : X+1 A Lorsque le programme rencontre l’instruction Prog 0, il exécute le programme Prog 0 dans son intégralité, puis il revient à Prog 1 chercher l’instruction suivante : il met alors la valeur de X+1 dans la mémoire temporaire A. Exemple récapitulatif : le jeu du nombre mystère Le principe du jeu est le suivant : la calculatrice génère un nombre entre 1 et 999 et vous avez 12 tentatives pour le découvrir. Nous allons programmer ce jeu dans Prog 0 en utilisant un sous-programme, Prog 1, pour tous les préparatifs du jeu. On utilisera les variables suivantes : l A pour le compteur des 12 tentatives. l N le nombre à découvrir. l X la valeur proposée par l’utilisateur. Pour chaque valeur de A non nulle on demande une valeur de X. l Si X=N, c’est gagné et on propose de rejouer. l Si X>N, on afche « Trop grand » et on demande une nouvelle valeur de X. Sinon c’est que X est trop petit, et on redemande aussi une nouvelle valeur de X. Si A=0, vous avez perdu et on vous propose de rejouer. GC700ZFRIM0108.indd 65 5/3/08 16:56:3866 Copyright © Lexibook 2008 Prog 1 assigne la valeur 12 à A et génère un nombre entier compris entre 0 et 999 à l’aide de Ran# (nombre aléatoire entre 0 et 0,999) et de Int (partie entière). On écrit Prog 1 : 12 A:Int (Ran# x 999+1) N Et Prog 0 : Prog 1: exécution du sous-programme Prog 1. Lbl 0: début de la boucle principale. “X=”? X saisie de X. Dsz A Goto 1: compteur, si A≠0 on va à Lbl 1. “PERDU, N=” N Goto 4: A=0, on afche perdu et on va en n de programme (Lbl 4). Lbl 1 : A≠0, on va tester X. X=N Goto 2: Si X=N on va à Lbl 2. X> N Goto 3: Si X>N on va à Lbl 3. “TROP PETIT”:Goto 0: Si on arrive ici c’est que X<N, on repart au début de la boucle pour demander une autre valeur de X. Lbl 2:”GAGNE !” Goto 4: N trouvé, on sort de la boucle et on va en n de programme. Lbl 3:”TROP GRAND” Goto 0: N n’est pas trouvé, on repart en début de boucle . Lbl 4:”JOUE ENCORE”

Fin du jeu. Note : le ! s’obtient en appuyant sur [SHIFT][n!] Programmation et graphiques Vous pouvez utiliser toutes les fonctions graphiques, à part [Trace], sans modications dans un programme. A noter que pour la fonction [Range] il suft de rentrer les données dans l’ordre séparées par des virgules. Ex : Pour trouver graphiquement le nombre de solutions des équations : y=x

+2x-3 y=1-x Avec les valeurs d’échelle suivantes : Xmin = -5 Xmax = 5 Xscl = 2 Ymin = -10 Ymax = 10 Yscl = 4 GC700ZFRIM0108.indd 66 5/3/08 16:56:3867 Copyright © Lexibook 2008 Le programme est le suivant : Range –5,5,2,-10,10,4:Graph Y=X

On voit sur le graphique qu’il y deux solutions à l’équation, x

+2x-3=1-x, dont une évidente avec y=0 et x=1. Note : le [ ] permet d’arrêter l’exécution une fois tracée la première courbe, si on ne veut pas de pause on peut le remplacer par [:]. Programmation en Base-N Il est possible de programmer des calculs à effectuer en Base N, avec les adaptations suivantes : ≠ Pour spécier le mode Base N pour un programme, par exemple P3 : [MODE] 2 -> Passage en mode WRT. [MODE] [-] -> Passage en mode Base N pour le programme qui sera spécié immédiatement ensuite. [ ][ ][ ] [EXE] -> Sélection Prog 3.

• A la n du programme il ne faut pas omettre le tout dernier [ ] ou [:]. Note : la calculatrice n’a pas besoin d’être en mode Base N lorsqu’on lance l’exécution pour exécuter le programme en Base N. Ex : On écrit un programme qui demande une valeur A, la multiplie par (101)

donne le résultat en binaire, hexadécimal et décimal. ? A:Bin:Ax101 Hex Dec:

La base dans laquelle est entrée la valeur de A dépend du mode de la calculatrice au lancement de l’exécution (décimal si mode normal ou Base-N d, binaire si Base-N b, etc.). Si on souhaite une base précise pour A il faut le préciser dans le programme : Bin:? A:Ax101 Hex Dec:

GC700ZFRIM0108.indd 67 5/3/08 16:56:3868 Copyright © Lexibook 2008 Programmation et statistiques Il est possible de programmer des calculs statistiques à une ou deux variables, avec les adaptations suivantes :

• Pour spécier le mode statistiques à une ou deux variables pour un programme, par exemple P3 : [MODE] 2 -> Passage en mode WRT. [MODE] [x] ou [÷] -> Passage en mode SD1 ou LR1 pour le programme qui sera spécié immédiatement ensuite. [ ][ ][ ] [EXE] -> Sélection Prog 3. - Il y a un certain nombre de fonctions ou signes que l’on ne peut pas utiliser pour cause de touches assignées aux fonctions statistiques : Abs,

√, Dsz, >, <, en mode une et deux variables ; =, ≠, ≤, ≥, Isz et en mode deux variables. Note : la calculatrice n’a pas besoin d’être en mode statistique lorsqu’on lance l’exécution pour exécuter le programme. Utilisation des mémoires Augmentation / diminution du nombre des mémoires [MODE] [.] Augmente le nombre de mémoires. Diminue le nombre de pas de programme. Ex : [MODE] [.] 10 [EXE] -> augmente le nombre de mémoires à 36 au lieu de 26, diminue le nombre de pas de 120. [ALPHA][ [ ] et [ALPHA][ ] ] S’utilisent pour le nom des mémoires supplémentaires : Z[1], Z[2], … GC700ZFRIM0108.indd 68 5/3/08 16:56:3969 Copyright © Lexibook 2008 Votre calculatrice dispose de 26 mémoires temporaires dans lesquelles vous pouvez stocker des valeurs numériques. WRT P0123456789

nombre de pas Sur cet écran vous voyez que s’il n’y a aucun programme en mémoire, vous disposez en outre d’un maximum de 600 pas de programme. Vous pouvez rajouter jusqu’à 50 mémoires supplémentaires, si vous n’avez aucun programme actif, car chaque fois que vous rajoutez une mémoire vous perdez 12 pas de programmes : nb mémoires 26 27 28 … 72 73 74 75 76 nb pas 600 588 576 … 48 36 24 12 0 Ces mémoires s’utilisent en programmation ou en calcul direct comme des mémoires temporaires normales, par exemple : 5 Z[4] 30xZ[4] [EXE] -> 150. Si vous avez déjà des programmes en mémoire et que vous essayez d’obtenir un nombre de mémoires trop grand vous obtiendrez le message Mem ERROR. De même si vous avez 3 mémoires supplémentaires et que vous essayez d’utiliser une mémoire appelée Z[4]. Ex : Si on fait [MODE] 2 on a l’écran suivant (pour exemple) : P _ _2_34567_9 395 Il reste dans ce cas de gure, compte tenu des programmes existants, 395 pas de programme disponibles, soit un maximum de 32 mémoires supplémentaires. Pour rajouter 3 mémoires on fait : [MODE] [.] 3 -> Defm 3

M représente le nouveau nombre de mémoires disponibles (26+3) et S le nombre de pas disponibles restants (395-3x12=359). Vous pouvez alors utiliser des mémoires temporaires supplémentaires Z[1], Z[2] et Z[3]. GC700ZFRIM0108.indd 69 5/3/08 16:56:3970 Copyright © Lexibook 2008 Mémoires tableau [ALPHA][ [ ] et [ALPHA][ ] ] S’utilisent pour le nom des mémoires tableau : A[1], A[2],

Les mémoires tableau sont très utiles lorsqu’il s’agit de mettre en mémoire des valeurs de façon répétitive. Votre calculatrice vous offre cette fonctionnalité d’une manière simple, à partir des mémoires temporaires A-Z. Lorsqu’on écrit par exemple S[n], n est un entier qui peut être négatif, nul ou positif, et S[n] correspond à une mémoire temporaire existante,T si n=1, U si n=2, R si n= -1 et ainsi de suite. On peut visualiser cela par un tableau d’équivalence : mém temp A B C D … Y Z A tableau A[0] A[1] A[2] A[3] … A[25] A[26] B tableau B[-1] B[0] B[1] B[2] … B[24] B[25] C tableau C[-2] C[-1] C[0] C[1] … C[23] C[24] … … … … … … … … Y tableau Y[-25] Y[-24] Y[-23] Y[-22] … Y[0] Y[1] Z tableau Z[-26] Z[-25] Z[-24] Z[-23] … Z[-1] Z[0] Remarques : l A tout moment C[23] est égale à la mémoire temporaire Y, attention de ne pas les faire entrer en conit par mégarde en utilisant les deux dans le même programme pour des applications différentes. l A[-1] n’existe pas, pour n négatif A[n] provoque un message Mem ERROR. l A[27], B[26],…, Z[1] existent si le nombre de mémoires a été étendu comme expliqué dans le paragraphe précédent. Ex : On veut mettre en mémoire les valeurs 1 à 10 dans les mémoires C à L. Sans mémoires tableau c’est fastidieux : 1 C:2 D:3 E:4 F:5 G:6 H:7 I:8 J:9 K:10 L

Avec les mémoires tableau c’est plus rapide et le résultat est exactement le même puisque les mémoires C[0]-C[9] sont les mémoires C-L. 0 Z:Lbl 1: Z+1 C[Z]:Isz Z: Z<10 Goto 1

C’est aussi beaucoup plus facile à modier. Par exemple on repart du même programme pour rentrer les puissances de 2 (2

) dans les mémoires D à M : 0 Z:Lbl 1: 2x

Causes possibles d’erreurs Lorsque l’écran afche un message d’erreur, les raisons peuvent être : l Syn ERROR : erreur de syntaxe. Ex : [sin] 3 [+] [EXE]. l Ma ERROR : la valeur utilisée est en dehors des valeurs admissibles (voir tableau plus loin). Ex : division par 0, cos-1 (5), √(-2). Il se peut aussi que lors du calcul effectué à partir des valeurs saisies, une valeur intermédiaire se retrouve en dehors des valeurs admissibles, trop grande ou trop petite. Une valeur très petite (inférieure à 10-99) sera arrondie en un 0, ce qui peut créer une situation de division par 0. l Go ERROR : en programmation, indique qu’il manque une instruction [Lbl] pour une commande [Goto] ou qu’il n’y a pas de programme à l’endroit indiqué par une commande [Prog]. l Stk ERROR : dépassement de la capacité mémoire de la calculatrice. Votre calcul est trop long, mieux vaut le découper en deux parties ou plus (voir paragraphe « Priorités de calcul » dans le premier chapitre). l Mem ERROR : erreur dans l’utilisation des mémoires, soit lors de l’expansion du nombre de mémoires, soit dans l’utilisation des mémoires tableau. Voir les paragraphes correspondants dans le chapitre « Programmation ». l Arg ERROR : erreur d’argument sur une commande de type [MODE], [Goto] … Ex : Fix 11 [EXE]. Vériez que la valeur employée est entre 0 et 9. l Ne ERROR : erreur concernant les sous-programmes. Vériez bien qu’il n’y a aucune instruction Prog n où n désigne le programme principal. Pour sortir de l’écran d’afchage de l’erreur, appuyez sur [AC] ou utilisez les èches et pour corriger l’équation. Valeurs admissibles De manière générale les valeurs utilisées dans les calculs doivent vérier : -9,999999999 x 10

Note : |x| est la valeur absolue de x, soit |x|= –x si x≤0 et |x|=x si x≥0. Pour certaines fonctions les intervalles sont nécessairement plus petits : GC700ZFRIM0108.indd 71 5/3/08 16:56:4072 Copyright © Lexibook 2008 |x| ≥ 10

Fonction Conditions supplémentaires

si x > 0, y.ln|x| ≤ 230.2585092 si x=0, y >0 si x < 0, y.ln|x| ≤ 230.2585092 et y est impair ou 1/y est un entier (y≠ 0)

si y > 0, 1/x.ln|y| ≤ 230.2585092 si y=0, x >0 si y < 0, 1/x.ln|y| ≤ 230.2585092 et 1/x est impair ou x est un entier (x≠ 0)

tan x comme sin x et : (avec n entier positif ou négatif) DEG x≠ (2n+1)x90 RAD x ≠ (2n+1)/2 x π GRAD x ≠ (2n+1)x100 sin

coordonnées polaires x, y < 10

r≥0, θ comme le x pour sin x et cos x. x ! 0 ≤ x≤ 69 (x entier ) Base 10 -2

Base 2 nombres entiers binaires de 10 chiffres maximum 0≤ x ≤ 111111111 ou 1000000000 ≤ x ≤ 1111111111 soit –2

Base 8 nombres entiers octaux de 10 chiffres maximum 0≤ x ≤ 37777777777 ou 4000000000 ≤ x ≤

Base 16 nombres entiers hexadécimaux de 8 chiffres maximum 0≤ x ≤ 7FFFFFFF ou 80000000≤ x ≤ FFFFFFFF Soit -2

statistiques n entier, 0<n<10

au minimum pour σ n-1 , n>1 valeurs intermédiaires de calcul (∑x, ∑y, ∑x

IMPORTANT : sauvegarde de vos données Votre calculatrice comporte une mémoire électronique capable de conserver une grande quantité d’informations. Ces informations sont gardées en mémoire de manière able tant que les piles fournissent l’énergie nécessaire et sufsante à leur bonne conservation. Si vous laissez les piles devenir trop faibles, lorsque vous changez les piles ou si l’alimentation électrique s’interrompt pour une autre raison, les informations stockées en mémoire seront être irrémédiablement perdues. Un choc électrostatique important ou des conditions d’environnement extrêmes peuvent aussi causer la perte des informations. Une fois les informations perdues elles ne peuvent pas être récupérées de quelque manière que ce soit, c’est pourquoi nous vous conseillons fortement de garder systématiquement une sauvegarde de vos données (valeurs, programmes) dans un lieu sûr. Utilisation de RESET N’appuyez sur la touche de réinitialisation du système (RESET) que dans les cas suivants:

• Lors de la première utilisation.

• Après le remplacement des piles.

• Pour effacer le contenu de toutes les mémoires.

• En cas de blocage général, toutes les touches étant inopérantes. Par exemple, si vous exposez la calculatrice à un champ électrique, ou à une décharge électrique pendant l’utilisation, il peut se produire des phénomènes anormaux qui peuvent neutraliser le fonctionnement de certaines touches y compris la touche [AC]. ATTENTION : ne pas appuyer sur RESET lorsque vous pensez qu’un calcul ou opération interne est en cours, cela pourrait endommager irrémédiablement votre calculatrice. Pour appuyer sur le bouton Reset, appuyez sur [AC] pour remettre la calculatrice en marche puis utilisez un objet n et pointu tel qu’un trombone déplié, et appuyez doucement. GC700ZFRIM0108.indd 74 5/3/08 16:56:4175 Copyright © Lexibook 2008 Remplacement des piles Dès que l’afchage faiblit et qu’un réglage de contraste n’améliore pas la lisibilité, nous vous conseillons de remplacer les piles. Votre calculatrice utilise deux piles lithium de type CR2025.

1. Effectuez une sauvegarde de toutes les données et programmes dont vous

aurez besoin ultérieurement.

2. Eteignez la calculatrice en appuyant sur [SHIFT] [OFF].

3. Retirez la vis du compartiment à piles au dos de l’appareil à l’aide d’un

4. Remplacez les piles en respectant la polarité (côté + au-dessus).

5. Remettez la trappe.

6. Appuyez sur [AC] pour remettre la calculatrice en marche. Si les piles ont

été correctement installées, l’icône D et le curseur clignotant seront afchés. Si ce n’est pas le cas, retirez et réinstallez à nouveau les piles.

7. Appuyez doucement sur RESET avec un objet n et pointu pour réinitialiser

la calculatrice (important). GC700ZFRIM0108.indd 75 5/3/08 16:56:4176 Copyright © Lexibook 2008 Une mauvaise utilisation des piles peut causer une fuite de liquide électrolytique ou même les faire exploser, et peut endommager l’intérieur de votre calculatrice. Lisez donc bien les recommandations suivantes : - Toujours remplacer les deux piles en même temps. - S’assurer qu’elles sont du modèle recommandé avant de les installer. - Bien respecter les polarités indiquées. - Ne pas laisser des piles usagées dans la calculatrice, elles peuvent fuir et l’endommager irrémédiablement. - Ne pas laisser les piles neuves ou usagées à la portée des enfants. - Ne jamais jeter des piles au feu, elles pourraient exploser. - Ne pas jeter les piles dans les ordures ménagères mais dans un lieu de collecte adapté pour leur recyclage, dans la mesure du possible. Entretien de votre calculatrice - Votre calculatrice est un instrument de précision. Ne pas essayer de la démonter. - Evitez de la faire tomber ou de lui faire subir des chocs violents. - Ne la transportez pas dans la poche arrière d’un pantalon. - Ne la rangez pas dans un endroit anormalement humide, chaud ou poussiéreux. Dans un environnement froid la calculatrice peut ralentir ou même suspendre son fonctionnement. Elle retrouvera un fonctionnement normal dès que la température redeviendra plus clémente. - N’utilisez pas de solvant ou de pétrole pour nettoyer votre calculatrice, mais simplement un chiffon sec, ou encore un chiffon trempé dans une solution d’eau et d’un peu de détergent neutre, bien essoré. - Ne provoquez pas d’éclaboussures sur la calculatrice. - Si un dysfonctionnement potentiel est détecté, relisez bien ce manuel et vériez l’état des piles pour vérier que le problème ne vient pas d’une mauvaise utilisation ou de piles trop faibles. GC700ZFRIM0108.indd 76 5/3/08 16:56:4177 Copyright © Lexibook 2008 RESET 74 [ [ ] 70 [ èches gauche et droite] 11 [ èches haut et bas] 8 [ x ] 41 [,] 30 [(-)] 10 [(] 10 [~] 18 [√] 21 [10x] 20 [3√] 21 [a b/c] 21 [A-LOCK] 8 [A]-[Z] 18 [A], [B] régression linéaire 41 [AC] 6 [ALPHA] 8 [and] 32 [Ans] 17 [Bin] 34 [CL] 40 [Cls] 47 [cos-1] 29 [cos] 28 [d/c] 21 [Dec] 32 [DEL] 11 [Dsz] 64 [DT] 40 [ENG] 14 [ex] 23 [EXP] 14 [Factor] 50 [Frac] 20 [G T] 47 [Goto] 60 [Graph] 47 [Hex] 32 [hyp] 23 [I], [J] 30 [INS] 11 [Int] 20 [Isz] 64

GC700ZFRIM0108.indd 78 5/3/08 16:56:4279 Copyright © Lexibook 2008 Ce produit est couvert par notre garantie de trois ans. Pour toute mise en œuvre de la garantie ou de service après-vente, vous devez vous adresser à votre revendeur muni de votre preuve d’achat. Notre garantie couvre les vices de matériel ou de montage imputables au constructeur à l’exclusion de toute détérioration provenant du non-respect de la notice d’utilisation ou de toute intervention intempestive sur l’article (telle que démontage, exposition à la chaleur ou à l’humidité…). LEXIBOOK SA 2, av de Scandinavie 91953 COURTABOEUF CEDEX France Assistance technique : 0 892 23 27 26 (0.34€ / min) www.lexibook.com Informations sur la protection de l’environnement. Tout appareil électrique usé est une matière recyclable et ne devrait pas faire partie des ordures ménagères! Nous vous demandons de bien vouloir nous soutenir en contribuant activement à la gestion des ressources et à la protection de l’environnement en déposant cet appareil dans des lieux de collecte adaptés (si existants). Copyright © Lexibook 2008 Reproduction partielle ou intégrale de ce manuel interdite, sous quelque forme que ce soit, sauf avec autorisation expresse écrite du fabricant. Le fabricant et ses fournisseurs déclinent toute responsabilité quant aux conséquences de l’utilisation ou de la mauvaise utilisation de cette calculatrice ou de ce manuel d’utilisation. De même le fabricant et ses fournisseurs déclinent toute responsabilité concernant tous dommages, pertes nancières, manques à gagner ou autres préjudices liés à des pertes de données ou de calculs lors de l’utilisation de cette calculatrice ou de ce manuel. Du fait de certaines limitations techniques lors de l’édition et de l’impression de ce manuel, l’apparence de certaines touches ou afchages indiqués dans les textes peuvent présenter de légères différences avec l’apparence réelle. Le fabricant se réserve le droit de modier le contenu de ce manuel sans préavis.

GC700ZFRIM0108.indd 79 5/3/08 16:56:4280 Copyright © Lexibook 2008 GC700ZFRIM0108.indd 80 5/3/08 16:56:43VOTRE AVIS COMPTE Aidez-nous à rendre nos produits encore meilleurs ! Merci de bien vouloir remplir ce coupon et de nous le retourner à l’adresse suivante : LEXIBOOK S.A, Mon avis compte, 2, avenue de Scandinavie, 91953 Courtaboeuf Cedex FRANCE Nom et référence du produit acheté : Date de l’achat : ____/_____/_____ Enseigne : Date de naissance de l’utilisateur de ce produit : ____/_____/_____ Vous trouvez le produit globalement : Très satisfaisant Satisfaisant Moyen Décevant Très décevant Vous pouvez à présent utiliser l’espace suivant pour nous donner vos remarques : Des questions, des remarques ou des idées… Lexibook est à votre écoute ! Retrouvez nous également sur : www.lexibook.com Prénom : Nom de famille : Adresse : Code Postal : Ville : Pays : Téléphone : Adresse E-mail : Conformément aux articles 34 et suivants de la loi « Informatique et Libertés » du 6 janvier 1978, vous disposez d’un droit d’accès, de modification, de rectification et de suppression des données qui vous concernent. Vous pouvez l’exercer sur simple demande à notre adresse. Si vous ne souhaitez pas que ces données soient utilisées à des fins de prospection commerciale, veuillez cocher ici : GC700ZFRIM0108.indd 81 5/3/08 16:56:43LEXIBOOK S.A, Mon avis compte, 2, avenue de Scandinavie, 91953 Courtaboeuf Cedex FRANCE Affranc hir ici GC700ZFRIM0108.indd 82 5/3/08 16:56:43
