OCEALV1247DDIX - Lave-vaisselle OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Oceanic
Modèle	OCEALV1247DDIX
Capacité	12 couverts
Dimensions (H x L x P)	850 x 598 x 598 mm
Hauteur sans plan de travail	820 mm
Poids net	46 kg
Alimentation électrique	220-240 V ~ 50 Hz, 10 A
Puissance totale	1900 W
Puissance de chauffage	1800 W
Pression d'eau	0,03 - 1 MPa
Classe énergétique	A++
Consommation d'énergie annuelle	258 kWh (sur 280 cycles)
Consommation d'eau annuelle	3360 litres (sur 280 cycles)
Niveau sonore	47 dB(A)
Programmes de lavage	Prélavage Rapide, Eco 50°C, Super 50°, Intensité 65°C, Hygène 70°C
Fonctions spéciales	Départ différé (3/6/9 h), demi-charge, séchage actif

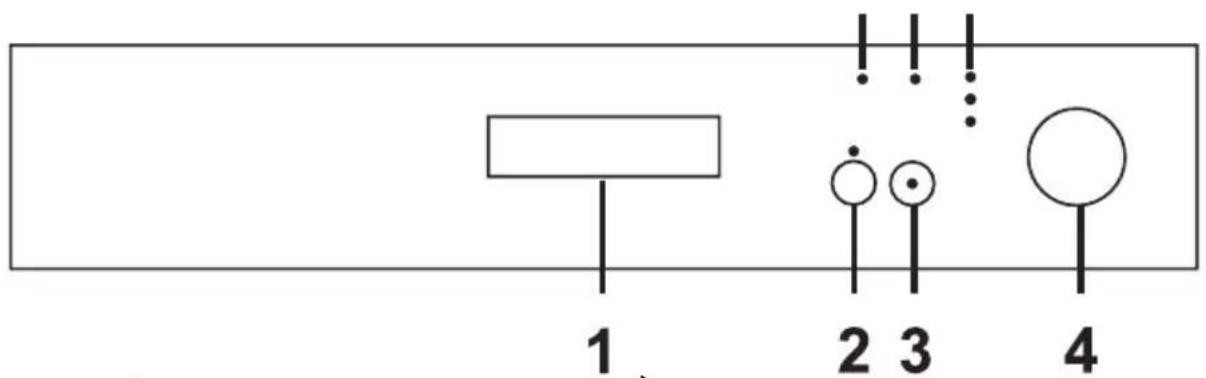

Panneau de commande	Bouton rotatif, touches, indicateurs lumineux
Entretien et nettoyage	Filtres lavables, bras de lavage amovibles, joints de porte à essuyer
Sécurité	Arrêt automatique en cas d'ouverture de porte, protection anti-débordement
Pièces détachées	Disponibles pendant 6 ans à partir de la date de fabrication
Réparabilité	Réparation par service après-vente agréé recommandée
Accessoires inclus	Paniers, panier à couverts, support à cuillères, tuyaux
Informations générales	Usage domestique uniquement, installation sous plan de travail possible

FOIRE AUX QUESTIONS - OCEALV1247DDIX OCEANIC

Comment régler l'adoucisseur d'eau ?

Après avoir mesuré la dureté de l'eau avec la bandelette fournie, appuyez sur Marche/Arrêt (position arrêt), maintenez Départ/Pause enfoncé, tournez le bouton Marche/Arrêt en position marche, puis relâchez Départ/Pause lorsque les voyants clignotent. Utilisez Départ/Pause pour sélectionner le niveau (1-6) et éteignez la machine pour enregistrer.

Où mettre le sel régénérant ?

Le bac à sel se trouve sous le panier inférieur. Dévissez le bouchon, versez 1 kg de sel spécifique pour lave-vaisselle, puis remplissez d'eau jusqu'à ras bord. Nettoyez tout débordement et lancez un cycle court à vide si nécessaire.

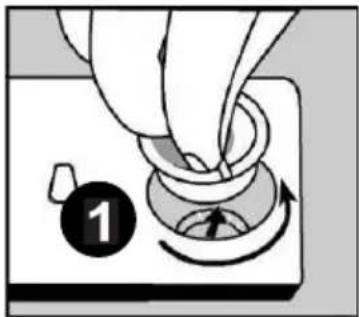

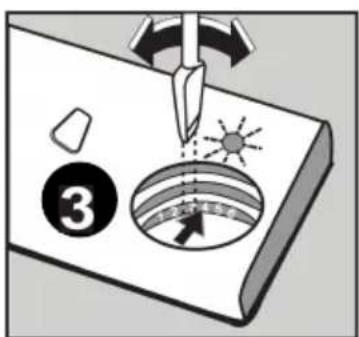

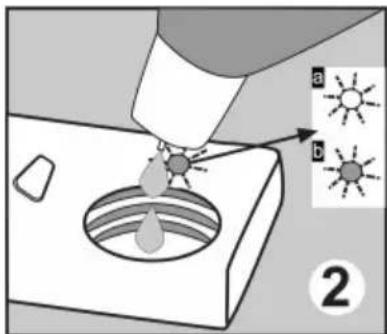

Comment régler le doseur de produit de rinçage ?

Le doseur se règle de 1 à 6 sous le bouchon du compartiment à produit de rinçage. Tournez le sélecteur dans le sens des aiguilles d'une montre pour augmenter la quantité. Le réglage usine est 3. Augmentez en cas de taches d'eau, diminuez en cas de traces bleues.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la prise est branchée, les fusibles intacts, le robinet d'eau ouvert, la porte bien fermée, et que la machine est allumée. Assurez-vous que les filtres d'arrivée d'eau ne sont pas bouchés.

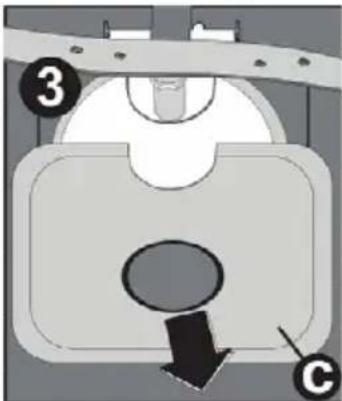

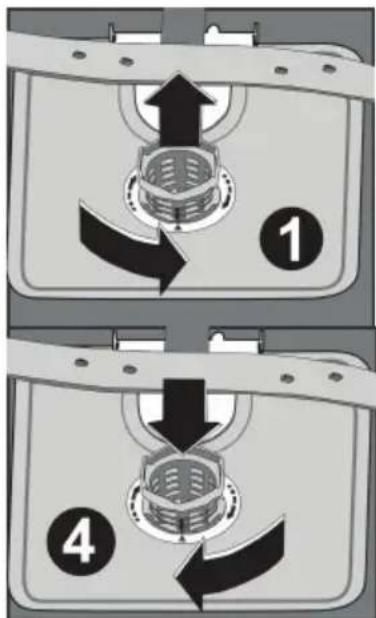

Comment nettoyer les filtres ?

Tournez le groupe filtrant dans le sens inverse des aiguilles d'une montre, retirez-le, séparez les éléments (microfiltre, filtre à déchets, tamis) et rincez-les à l'eau courante. Remontez en alignant les repères et tournez dans le sens des aiguilles pour verrouiller.

Quels objets ne pas laver en lave-vaisselle ?

Évitez les cendres, bougies, cirage, couverts à manche en bois, objets en aluminium ou argent, verres de cristal au plomb, porcelaine décorée, ustensiles en matière synthétique, éponges et torchons.

Comment installer le lave-vaisselle sous un plan de travail ?

Retirez le plan de travail de l'appareil en dévissant les vis à l'arrière, poussez le panneau vers l'arrière et soulevez-le. Réglez les pieds pour stabiliser l'appareil, puis glissez-le sous le plan en veillant à ne pas plier les tuyaux.

Que signifie le code d'erreur 'Lavage' + 'Fin' clignotants ?

Cela indique une sécurité anti-débordement activée. Fermez le robinet d'eau et contactez le service après-vente.

Comment utiliser la fonction demi-charge ?

Appuyez et maintenez enfoncé le bouton 2 (départ différé/demi-charge) pendant 3 secondes pour activer la demi-charge. Le voyant correspondant s'allume. Cela réduit la durée, la consommation d'eau et d'énergie pour une charge partielle.

Quelle est la durée de disponibilité des pièces détachées ?

Les pièces détachées fonctionnelles sont disponibles pendant 6 ans à partir de la date de fabrication du produit.

MODE D'EMPLOI OCEALV1247DDIX OCEANIC

OCEAL v1247ddw2/b2/s2/ix

oceanic

TABLE des matières

• Caractéristiques techniques 4 Conformité aux normes et données d'essai 5

Informations et recommandations de sécurité 6

Recyclage 6 - Informations de sécurité 6 - Recommandations. 10 - Ne pas laver en machine. 10

Installation de la machine 11

• Positionnement de la machine 11 Raccordement d'eau 12 Tuyau d'arrivée d'eau 13 Tuyau de vidange 14 Raccordement électrique 16 Installation de la machine sous un plan de travail 17

Avant la première utilisation. 19

• Importance de la quantité de calcaire dans l'eau 19
• Chargement du sel dans le réservoir de l'adoucisseur d'eau 19 Bande de test de contrôle de la durée de l'eau 20
• Réglage de l'adoucisseur 20. Detergent. 22
• Remplissage du compartiment à détergent 22 Detergents combinés 22
• Remplissage du compartiment à produit de rinçage et réglage du doseur. 23

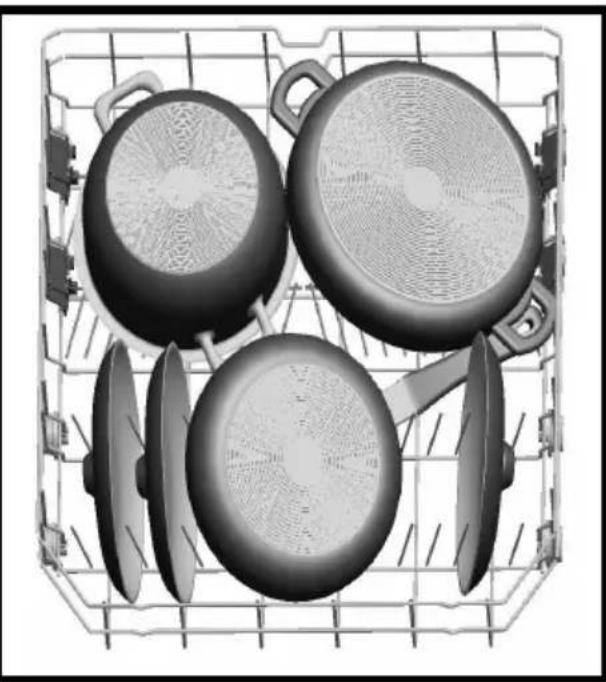

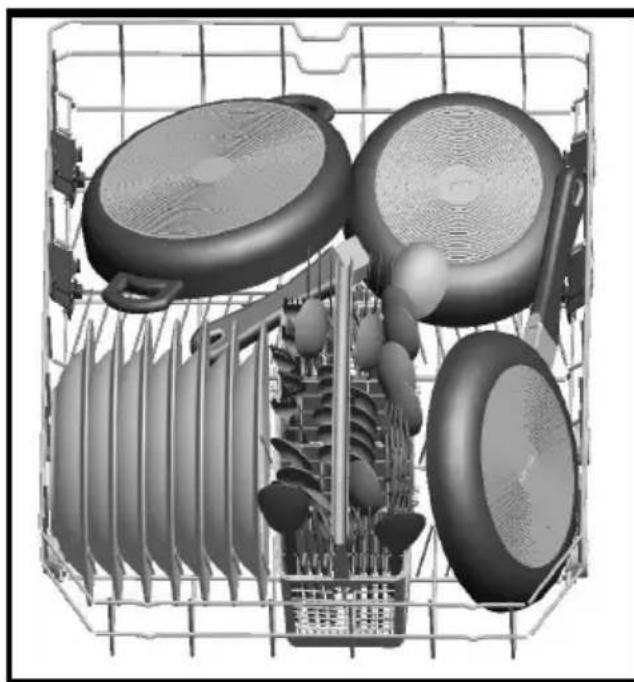

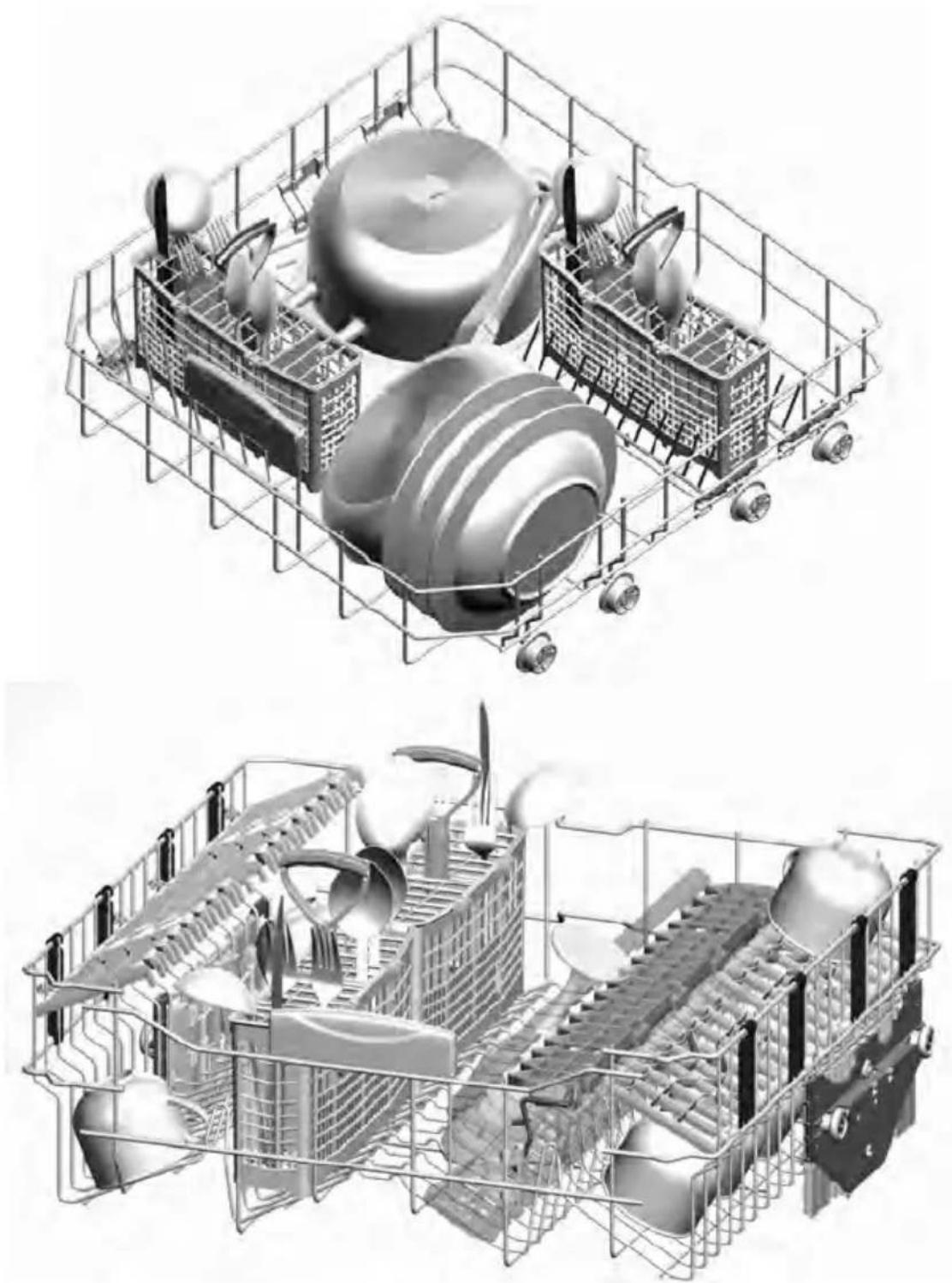

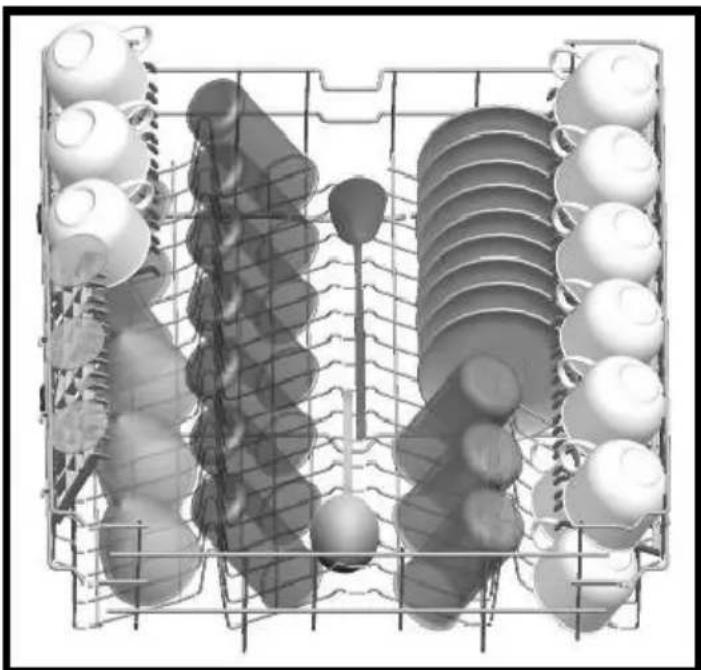

Chargement du lave-vaisselle 24

-Chargement des paniers. 24 Autres chargements des paniers 29

Description des programmes 31

• Contenu des programmes 31

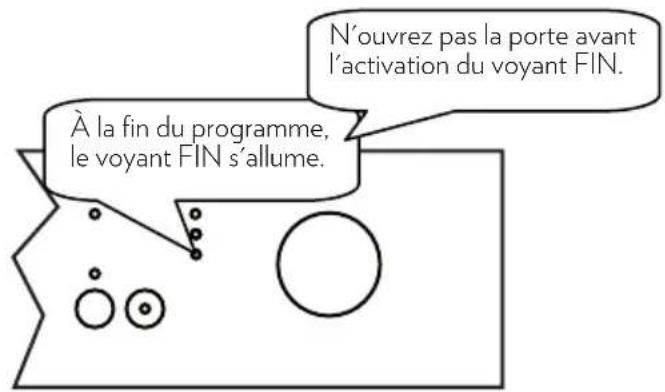

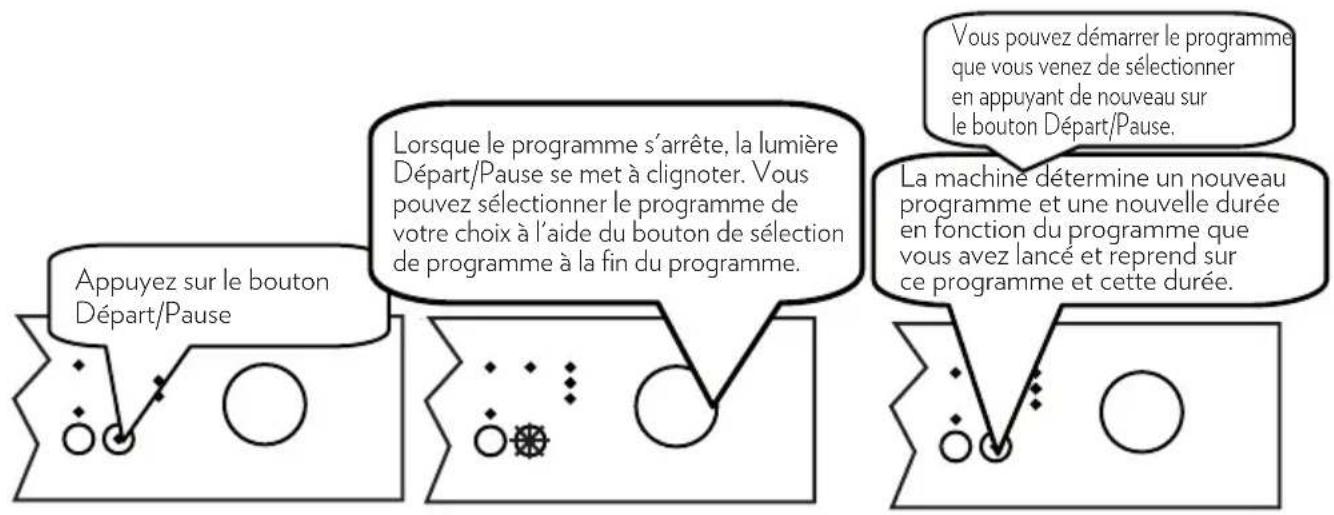

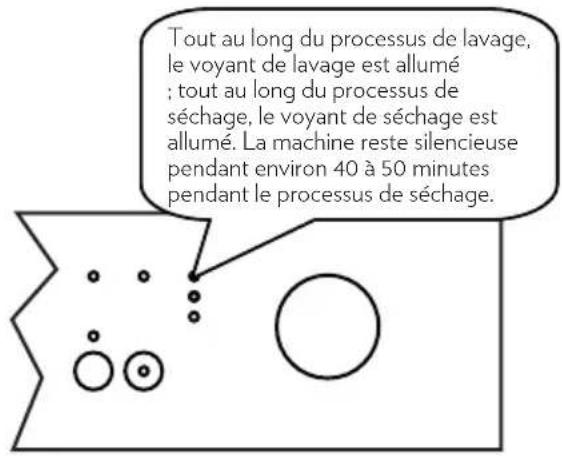

Utilisation de votre machine 34 Suivi du programme 34 Changement de programme 34 Annulation de programme 35 - Mettre la machine hors tension

Entretien et nettoyage 36

Filtres. 36 - Bras de lavage 37 Filtre d'usure d'arrivée d'eau 37

Informations pratiques et utiles 40

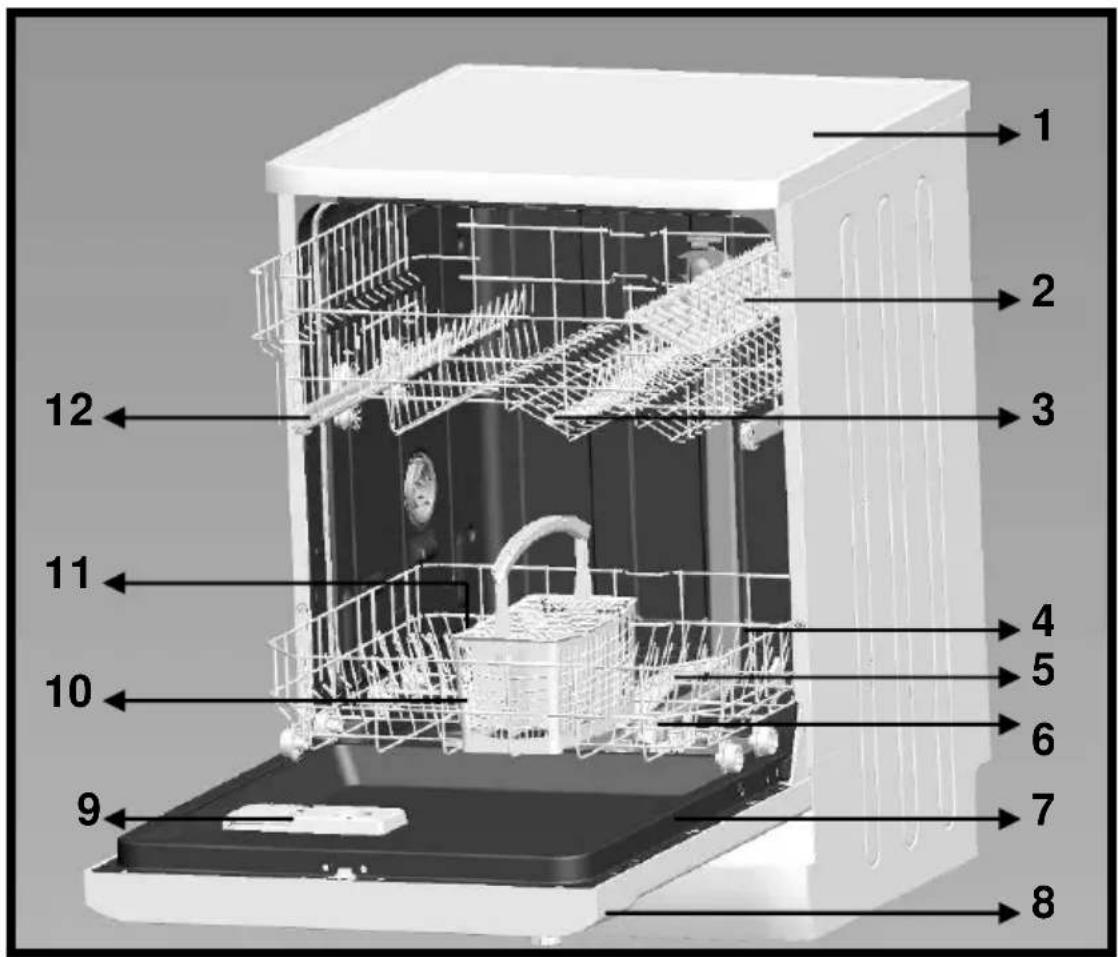

1. Plan de travail
2. Panier supérieur avec grilles mobiles
3. Bras de lavage supérieur
4. Panier inférieur
5. Bras de lavage inférieur
6. Filtres
7. Plaque signalétique
8. Panneau de commande
9. Distributeur de produits de lavage et de rinçage
10. Panier à couverts
11. Bac à sel
12. Verrou de sécurité du panier supérieur

13 Système de séchage actif : Ce système permet un meilleur séchage de votre vaisselle

Caractéristiques techniques

Capacité 12 couverts
Hauteur	850 mm
Hauteur (sans plan de travail)	820 mm
Largeur 598 mm
Profondeur 598 mm
Poids net 46 kg
Alimentation électrique 220-240 V-50 Hz
Puisance totale	1900 W
Puisance de chauffage	1800 W
Puisance de la pompe	100 W
Puisance de la pompe de vidange	30 W
Pression au robinet d'acciviée d'eau	0,03 MPa (0,3 bar)-1 MPa (10 bar)
Intensité 10 A

• Le fabricant se réserve le droit de modifier la conception et les caractéristiques techniques.

Conformité aux normes et aux données de test/ déclaration de conformité UE

Ce produit répond aux exigences de toutes les directives européennes en vigueur ainsi qu'à toutes les normes harmonisées correspondantes, qui prévoient le marquage CE.

Note importante à l'attention de l'utilisateur : Pour obtenir une version électronique de ce manuel, veuillez envoyer un courriel à l'adresse suivante :

"[e-mail]". Dans cet e-mail, vous indiquerez le nom du modèle et le numéro de série (20 chiffres) qui se trouve sur la porte de l'appareil.

Recyclage

• Certains composants et l'emballage de votre lave-vaisse sont fabriqués à partir de matériaux recyclables.
• Les éléments en matière plastique portent les inscriptions internationales : (>PE<, >PS<, >POM<, >PP<,...)
• Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet.
• Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage.
• Contacter les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut.

Dès réception de votre appareil

• Vérifiez que le lave-vaisselle ou son emballage est exempt de tout dommage. Ne démarrez jamais un appareil lorsqu'il est endommagé de quelque manière que ce soit ; veuillez contacter le service après-vente/agréé.
• Déballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux règles applicables.

Points importants pendant l'installation du lave-vaisselle

• Installez votre lave-vaisselle dans un endroit approprié, ne posant pas de risque pour la sécurité et de niveau.
• Procédez à l'installation et au raccordement de votre lave-vaisselle en suivant les instructions.
• Ce lave-vaisselle ne doit être installé et réparé que par un service après-vente/agréé.
• N'utilisez que les pièces détachées d'origine.
• Avant l'installation, vérifie que le lave-vaisselle est débranché.
• Vérifiez que votre prise électrique est conforme aux normes en vigueur.
• Tous les branchements électriques doivent correspondre aux valeurs indiquées sur la plaque signalétique.
• Très important : vérifie que le lave-vaisselle n'est pas posé sur le câble d'alimentation.
• Ne branchez jamais le lave-vaisselle au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois le lave-vaisselle installé.
• Après avoir installé le lave-vaisselle sur un emplacement ajusté, faites-le fonctionner à vide lors de la première utilisation.

Usage quotidien

• Ce lave-vaisselle est exclusivement destiné à un usage domestique. Ne l'utilisez à aucune autre fin. Toute utilisation du lave-vaisselle à des fins commerciales annule la garantie.
• Ne montez pas, ne vous asseyez pas ou ne placez pas de charge sur la porte ouverte du lave-vaisselle : il pourrait se renverser.
• Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre lave-vaisselle d'autres produits que ceux spécialement conçus pour le lave-vaisselle. À défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre lave-vaisselle.
• L'eau contenue dans la cuve de lavage du lave-vaisselle n'est pas potable. Ne la buvez pas.
• Du fait du danger d'explosion, ne placez aucun dissolvant chimique ou solvant dans le lave-vaisselle.
• Vérifiez que les objets de plastique résistant à la chaleur avant de les laver en lave-vaisselle. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissances, s’ils sont supervisés, ont reçu des instructions relatives à l’utilisation sécurisée de l’appareil et comprennent les dangers y associés. Ne permettez pas à de jeunes enfants de jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur ne doit être effectué par des enfants que lorsqu’ils bénéficient d’une supervision.
• Seuls les objets adaptés au lavage en lave-vaisselle doivent être introduits dans la machine. En outre, ne dépassez pas la capacité de chargement des paniers. À défaut, notre société ne saurait être tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votre lave-vaisselle causée par des mouvements du panier.
• A cause, notamment, d’un débordement d’eau chaude possible, n’ouvre jamais la porte du lave-vaisselle en aucune circonstance pendant le fonctionnement. Un dispositif de sécurité met le lave-vaisselle à l’arrêt en cas d’ouverture de la porte.
• Pour éviter de possibles accidents, ne laissez pas la porte de votre lave-vaisselle ouverte à l'arrêt.
• Installez les couteaux et autres objets pointus dans le panier à couver, pointe en bas.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le

fabricant, son agent de service ou un technicien qualifié afin d'éviter tout danger.

Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.

Pour la sécurité des enfants

• Après le déballage du lave-vaisselle, veillez à tenir les matériaux d'emballage hors de portée des enfants.
• Ne laissez pas les enfants jouer avec ou mettre en marche le lave-vaisselle.
• Rangez les détergents et produits de rinçage hors de portée des enfants.
• Tenir les enfants à l'écart du lave-vaisselle lorsqu'il est ouvert : il peut contenir des résidus de substances de nettoyage.
• Veillez à ce que votre ancien lave-vaisselle ne pose aucun risque à vos enfants. Il est arrivé que des enfants s'enferment à l'intérieur de lave-vaisselles usagés. Pour prévenir cette situation, brisez le système de verrouillage du lave-vaisselle et arrachez les câbles électriques avant sa mise au rebut.

En cas de dysfonctionnement

• Tout défaut de fonctionnement du lave-vaisselle doit impérativement être réparé par une personne qualifiée. Toute réparation réalisée par une personne autre qu'un technicien de service après vente agréé entraînera l'annulation de la garantie.
• Avant d'effectuer toute réparation sur le lave-vaisselle, prenez soin de le débrancher du réseau électrique. Coupe les fusibles ou débranchez le lave-vaisselle. Ne pas tirer sur le cable pour débrancher le lave-vaisselle. Prenez soin de fermer l'accès d'eau.

• Pour ne pas gaspiller l'eau et l'énergie, enlevez les gros résidus d'aliments avant de mettre la vaisselle dans la lave-vaisselle. Mettez le lave-vaisselle en marche après l'avoir entièrement chargé.
• N'utilisez le programme de prélavage que si nécessaire.

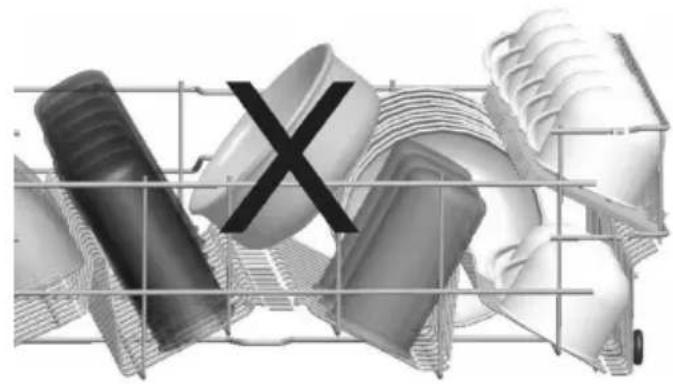

• Installez les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas.

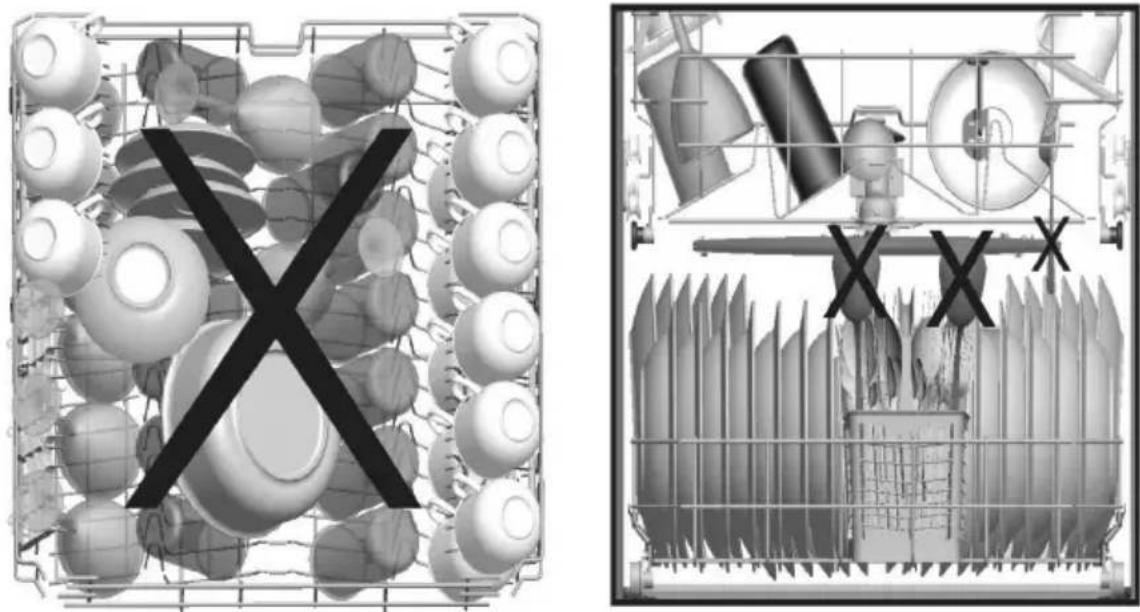

• Il est conseillé de ne pas surcharger le lave-vaisselle et de ne pas y installer de la vaisselle de nature différente de celle indiquée.

Ne pas laver en lave-vaisselle :

• Cendres de cigarettes, restes de bougie, cirage, substances chimiques, matériaux à base d'alliages ferreux.
• Fourchettes, cuillères et couteaux à manche de bois, de corne ou d'ivoire ou incrustés de nacre
• Objets de plastique ne résistant pas à la chaleur, récipients de cuivre ou étamés.
• Objets d'aluminium et d'argent (ils peuvent se décolorer ou se ternir).
• Certains verres fragiles, les porcelaines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découper, les articles fabriqués avec de la fibre synthétique.
• Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lave-vaisselle.

Attention : Prennez soin d'acheter des articles lavables en lave-vaisselle à partir d'aujourd'hui.

Positionnement du lave-vaisse

Pour installer votre lave-vaisselle, prenez soin de choisir un endroit où vous pourrez facilement charger et décharger votre vaisselle.

N'installez pas votre lave-vaisselle dans un lieu où la température ambiantes peut descendre sous 0°C.

Avant de le positionner, sortez le lave-vaisselle de son emballage en respectant les avertissements apposés sur celui-ci.

Positionnez le lave-vaisselle à proximité d'une arrivée et évacuation d'eau. Vous devez installer votre lave-vaisselle de manière à ne pas modifier les raccords une fois ceux-ci effectués.

Ne saisissez pas le lave-vaisselle par la porte ou par le panneau de commande pour le déplacer.

Prenez soin de laisser un espace autour du lave-vaisselle de manière à pouvoir le déplacer facilement d’avant en arrière pendant le nettoyage.

Prenez soin de ne pas coincer les tuyaux d'arrivée d'eau et de vidange en positionnant le lave-vaisselle. En outre, prenez soin de ne pas coincer le câble électrique sous le lave-vaisselle.

Réglez les pieds réglables du lave-vaisselle de manière à ce qu’il soit à niveau et bien stable. Le bon positionnement du lave-vaisselle est essentiel pour une bonne ouverture et fermeture de la porte.

Si la porte de votre lave-vaisselle ne se ferme pas correctement, vérifie que le lave-vaisselle est à niveau et stable sur le sol; dans le cas contraire, positionnez le lave-vaisselle de manière stable en agissant sur les pieds réglables.

Raccordement d'eau

Vérifiez que l'installation de plomberie intérieure convient à l'installation d'un lave-vaisselle. Nous vous recommandons

en outre d'installer un filtre à l'entrée de votre domicile, de manière à éviter qu'une contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau d'eau ou dans l'installation de plomberie intérieure cause tout dommage au lave-vaisselle et à prévenir tous désagréments tels que le jaunissement de la vaisselle ou la formation de dépôts après le lavage.

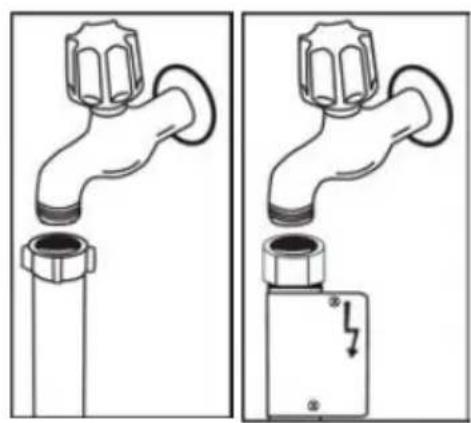

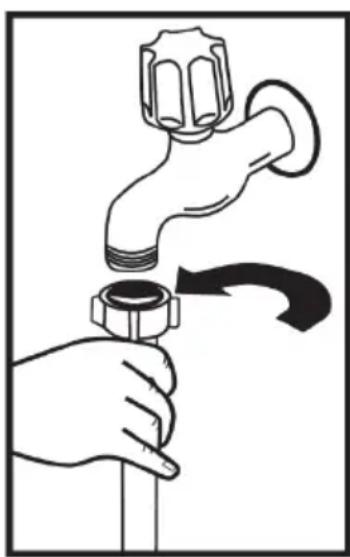

Tuyau d'arrivée d'eau

N'utilisez jamais le tuyau d'arrivée d'eau de votre ancien lave-vaisselle. Utilisez le tuyau neuf fourni avec votre lave-vaisselle. Avant de raccorder le tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre lave-vaisselle, faites couler de l'eau dans celui-ci pendant un moment. Raccordez à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression au robinet doit être au minimum de 0,03 Mpa et au maximum de 1 Mpa. Si la pression d'eau est supérieure à 1 Mpa, installez un dispositif réducteur de pression entre le robinet et le tuyau.

Une fois les raccords effectués, ouvrez le robinet à fond et vérifie l'étanchéité. Pour la sécurité de votre lave-vaisselle, prenez soin de fermer le robinet d'arrivée après la fin de chaque programme.

NB : Certains modèles utilisent un système Aquastop. Si votre lave-vaisselle est équipé de ce système, il y a du courant avec une tension dangereuse. Ne coupez jamais l'embout Aquastop et veillez à ce qu'il ne soit pas piqué ou tordu.

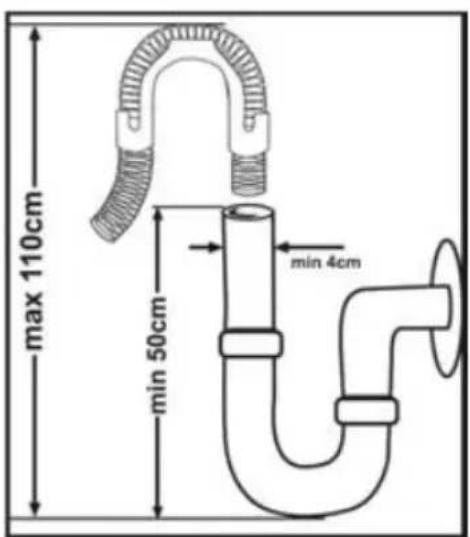

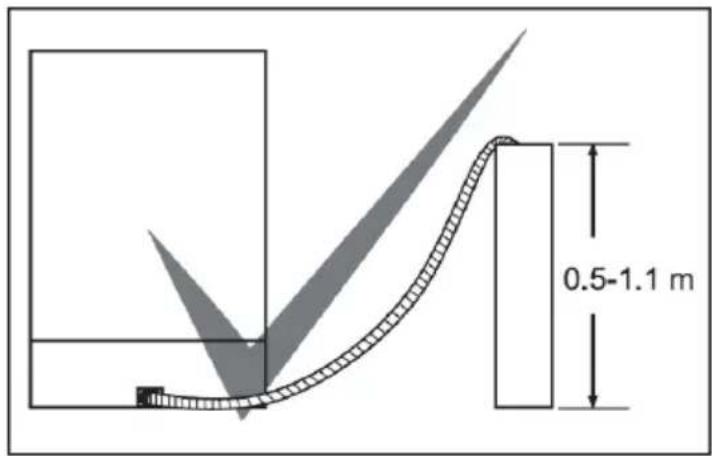

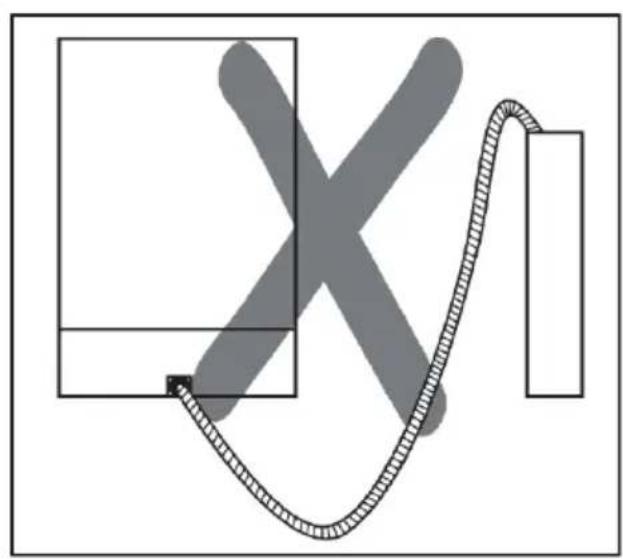

Tuyau de vidange

On peut raccorder le tuyau de vidange, soit directement à une vidange fixe, soit au raccord spécial sous l'évier. Au moyen d'un tuyau coude spécial (si disponible), on peut vidanger la lave-vaisselle directement dans l'évier en accrochant le tuyau coude au bord de l'évier. Ce raccordement doit se trouver à au moins 50 cm et au plus 110 cm du niveau du sol.

Avertissement : Lorsqu'un tuyau de vidange de plus de 4 m est utilisé, les ustensiles peuvent rester sales. Dans ce cas, notre société déclinera toute responsabilité.

Raccordement électrique

La prise avec terre de votre lave-vaisselle doit être raccordée à une prise avec mise à la terre dont la tension et l'intensité correspondent aux valeurs prévues (suivant les normes en vigueur). Si votre logement ne compte pas d'installation avec mise à la terre, faites réaliser ce type d'installation par un électricien qualifié. En cas d'utilisation sans mise à la terre, notre société dégagera toute responsabilité pour toute perte d'utilisation qui pourrait se produire.

Intensité du fusible interne : 10-16 A.

Votre lave-vaisselle est configuré pour fonctionner en 220-240 V. Si votre domicile est en 110 V, intercalez un transformateur 110/220 V - 3 000 W. Le lave-vaisselle doit être débranché pendant le positionnement.

Utiliser en permanence la priseendale fournie avec l'appareil.

À basse tension, l'efficacité de votre lave-vaisselle est inférieure.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter un danger. Dans le cas contraire, des accidents peuvent se produire.

Pour des raisons de sécurité, assurez-vous de toujours débrancher la prise à la fin du programme.

Afin d'éviter une électrocution, évitez de débrancher l'appareil lorsque vos mains sont mouillées

Débranchez toujours votre lave-vaisselle par la prise. Ne jamais tirer le câble électrique lui-même.

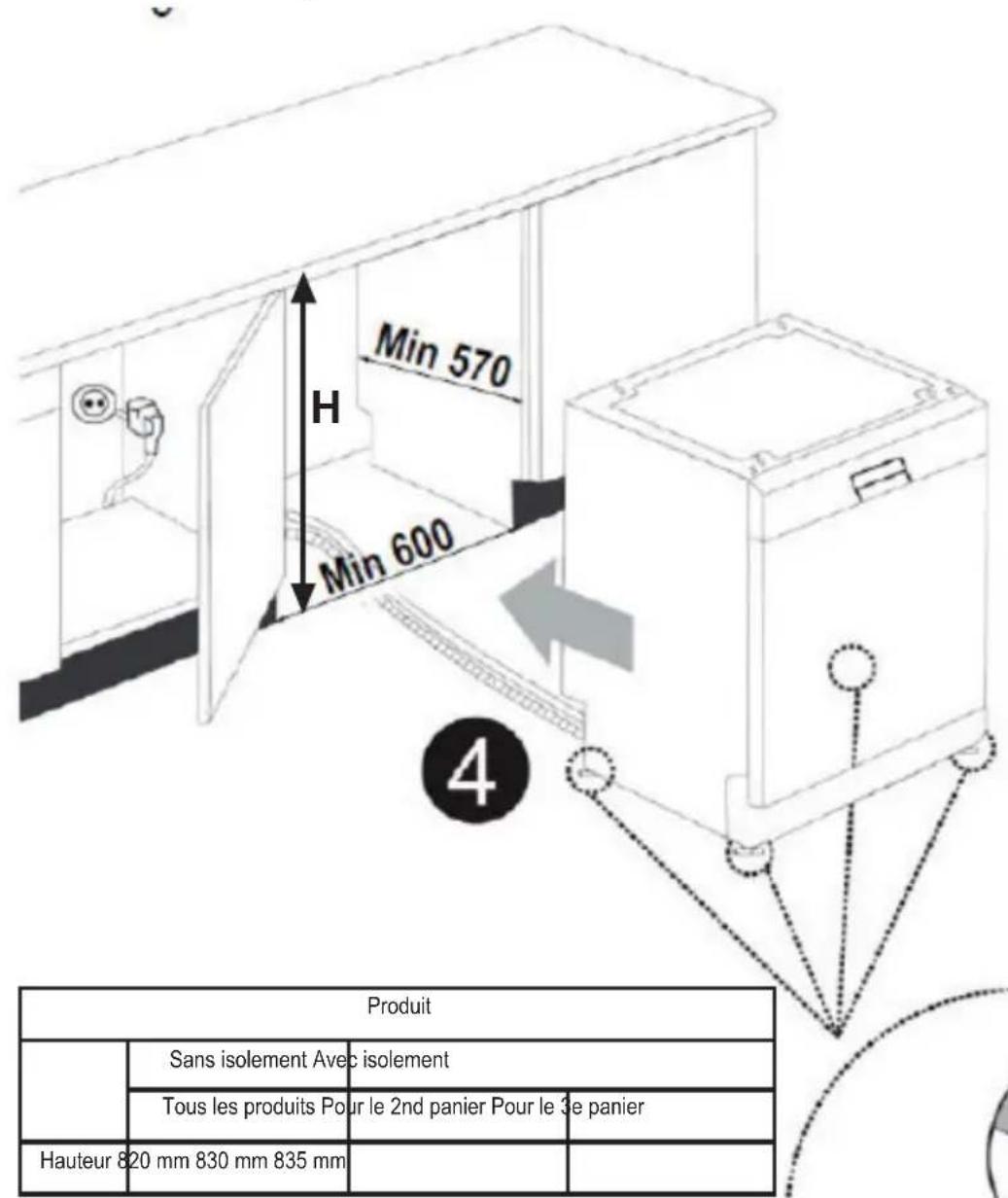

Installation sous un plan de travail

Si vous souhaitez installer votre lave-vaisselle sous un plan de travail, vérifiez que vous disposez d'un espace suffisant sous le plan de travail et que l'installation électrique et la plomberie vous le permettent.1 Si vous jugez que l'espace sous le plan de travail de votre cuisine est suffisant pour installer votre lave-vaisselle, retirez le plan de travail du lave-vaisselle comme le montre l'illustration.2

Avertissement : Le support vertical sous lequel nous installerons notre lave-vaisselle en sortant son plan de travail doit être stable afin d'éviter tout déséquilibre.

Pour retirer le plan de travail du lave-vaisselle, déposez les vis qui maintiennent le plan de travail situées à l'arrière du lave-vaisselle. Poussez ensuite le panneau 1 cm de l'avant vers l'arrière et soulevez-le.

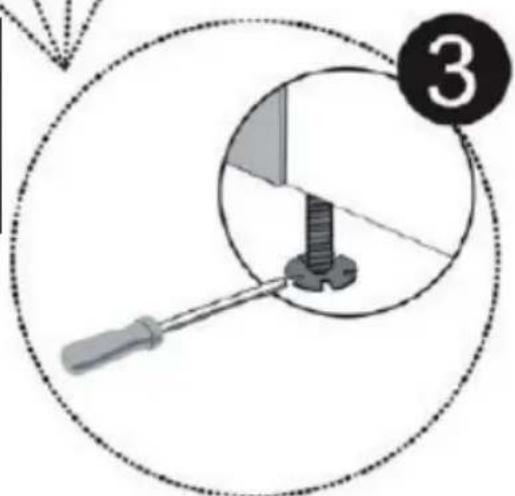

Réglez les pieds du lave-vaisselle en fonction de la pente du

sol et du niveau.3 Installez votre lave-vaisselle en la poussant sous le plan de travail en prenant soin de ne pas plier ou écraser les tuyaux.

Avertissement : Une fois le plan de travail retiré, le lave-vaisselle doit être placé dans un endroit fermé dont les dimensions sont indiquées (Voir fig. 4)

Avant la première utilisation

• Vérifiez que les caractéristiques techniques du réseau électrique et d'alimentation en eau correspondent aux valeurs indiquées dans les instructions d'installation de la machine.
• Retirez tous les matériaux d'emballage de l'intérieur de la machine.
• Réglez l'adoucisseur d'eau.
• Ajoutez 1 kg de sel dans le compartiment à sel et remplissez-le d'eau à ras bord.
• Remplissez le compartiment à produit de rinçage.

Importance de la quantité de calcaire dans l'eau

Pour un bon résultat, le lave-vaisselle doit fonctionner avec de l'eau adoucie, moins calcaire. À défaut, des résidus de calcaire blancs se déposeront sur la vaisselle et à l'intérieur de la machine, ce qui affectera négativement la performance de lavage et de rinçage de la machine et le brillant de la vaisselle. Quand l'eau traverse l'adoucisseur, elle est débarrassée des ions responsables de sa dureté et atteint le degré de douceur désiré pour obtenir le meilleur résultat de lavage. Selon le degré de dureté de l'eau, ces ions s'accumulent rapidement à l'intérieur de l'adoucisseur. Il faut donc régénérer le système adoucisseur avec du sel pour lave-vaisselle de manière à ce qu'il fonctionne aussi bien au cours du lavage suivant.

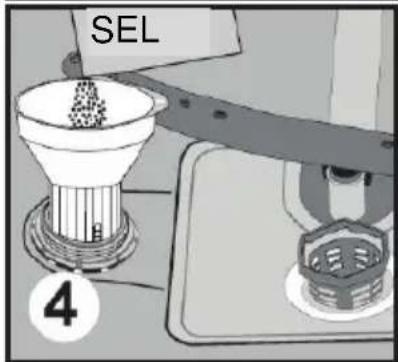

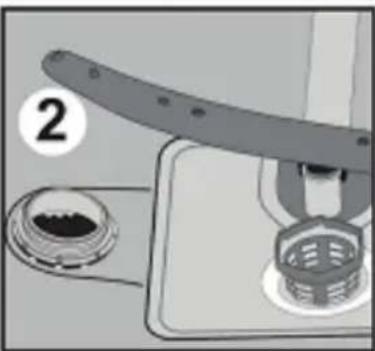

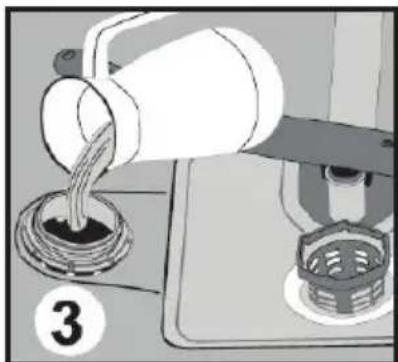

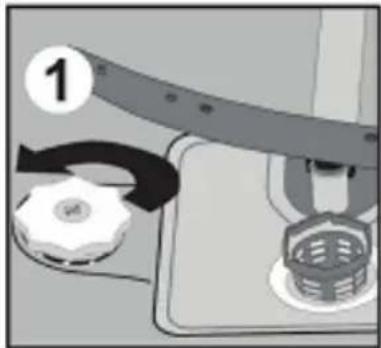

Chargement du sel dans le réservoir de l'adoucisseur d'eau

Utilisez du sel spécifique pour adoucisseur de lave-vaisselle. Pour permettre le sel dans le réservoir de

l'adoucisseur, enlevez d'abord le panier inférieur, puis dévissez le bouchon en le tournant dans le sens inverse des aiguilles d'une montre.1 et 2

À la première utilisation du lave-vaisselle, remplissez le réservoir avec 1 kg de sel et complétez avec de l'eau jusqu'au niveau haut du réservoir.

Si l'entonnoir 4 est livré avec le lave-vaisselle, il facilitera le remplissage du sel. Nettoyer le filetage et revissez le bouchon. Enlevez

impérativement le Sel ayant pu tomber à côté du réservoir, sur le fond inox. Si vous ne faites pas de lavage immédiatement après avoir mis du sel, mettez en marche un programme court de lavage avec une machine vide afin d'éviter d'endommager l'intérieur du lave

vaisselle (corrosion) en raison du débordement de sel dans l'appareil lors du remplissage du réservoir. Ainsi, le surplus de sel sera immédiatement enlevé au moment de l'opération de lavage.

Lorsque vous commencez à faire fonctionner votre lave-vaisselle, le réservoir du sel se remplit d'eau. Pour cette raison, mettez le sel dans le réservoir avant de commencer à utiliser votre appareil (comme indiqué ci-dessus)

Si vous mettez du sel en tablette dans le réservoir, ne le remplissez pas entièrement. Nous vous recommandons d'utiliser du sel en grains ou en poudre.

Ne mettez jamais du sel de table dans le lave-vaisselle. Dans le cas contraire, la fonction de l'adoucisseur peut diminuer au fil du temps.

Quand le témoin indicateur de sel qui se trouve sur le panneau de commande s'allumera, remplissez à nouveau le réservoir de sel.

Si votre lave-vaisselle est équipé d'un indicateur du niveau de sel, vous pouvez vérifier si la quantité de sel est suffisante pour le bon fonctionnement de votre appareil. Vérifier l'indicateur transparent du couvercle du bac de sel. S'il est vert, le niveau de sel est suffisant. S'il est transparent, vous devez ajouter du sel.

Bande test de contrôle de la durée de l'eau

L'efficacité de lavage de votre lave-vaisselle dépend du degré de dureté de l'eau de robinet. Pour cette raison, votre lave-vaisselle est équipée d'un système qui réduit la dureté de l'eau d'alimentation. L'efficacité du lavage augmentera avec un bon réglage du système. Pour en connaître le niveau de dureté de l'eau dans votre région, contactez votre fournisseur d'eau. Vous pouvez aussi faire le test avec la bande test de contrôle (si livrée avec votre lave-vaisselle). Ce contrôle vous permettra de modifier le réglage de l'adoucisseur.

Ouvrez la bandelette de contrôle

Faites couler l'eau du robinet pendant 1 min.

Plongez la bandelette de contrôle dans l'eau pendant 1 sec.

Retirez la bandelette de contrôle et secouez-la.

Attendez 1 min.

Réglez votre machine en fonction du degré de durété de l'eau constaté.

	1 minute	1 second		1 minute	Niveau 1	Eau sans calcaire
					Niveau 2	Eau très peu calcaire
					Niveau 3	Eau peu calcaire
					Niveau 4	Eau moyenement calcaire
					Niveau 5	Eau calcaire
					Niveau 6	Eau très calcaire

Réglage d'utilisation de sel

Tableau des réglages en fonction de la dureté de l'eau

Dureté de l'eau	Degré allemand de dureté dH	Degré français de dureté fH	Degré anglais de dureté TH	Indicateur de la dureté de l'eau
1	0-5	0-9	0-6	Le voyant de lavage est allumé.
2	6-11	10-20	7-14	Le voyant FIN est allumé.
3	12-17	21-30	15-21	La touche Départ/Pause est activée.
4	18-22	31-40	22-28	Le voyant de lavage est allumé. Le voyant FIN est allumé.
5	23-31	41-55	29-39	Le voyant de lavage est allumé. La touche Départ/Pause est activée.
6.	32-50	56-90	40-63	Le voyant FIN est allumé. La touche Départ/Pause est activée.

Si le degré de dureté est supérieur à 90 dF (dureté française) ou si vous utilisez de l'eau du puits, nous préconisons d'utiliser un filtre et un dispositif de traitement de l'eau.

NB : Le degré de dureté de l'eau est réglé au niveau 3 en usine.

Réglez le degré de dureté de l'eau de votre machine tel que décrit ci-dessous suivant le niveau correspondant d'après la piste d'essai.

• Appuyez sur le bouton de Marche / Arrêt (4) et mettez-le en position d'arrêt (1).
• Appuyez sur le bouton Départ / Pause (3) et maintenez-le enfoncé.
• Appuyez sur le bouton de Marche / Arrêt (4) et mettez-le en position 2 en le faisant tourner dans le sens horaire (à droite) étape 1.
• Maintenez enfoncée la touche Départ / Pause (3) jusqu'à ce que toutes les lumières clignotent et que l'indicateur "de durée de l'eau" prédéfini sur votre machine s'affiche à l'écran, (voir tableau de réglage de la durée de l'eau).
• Vous pouvez configurer les réglages en fonction du tableau de réglage de la durée de l'eau en appuyant sur la touche Départ / Pause (3).
• Après avoir sélectionné le niveau de durété de l'eau, coupez l'alimentation de la machine en mettant le bouton de marche / arrêt (4) en position d'arrêt (1). Le dernier niveau de durété de l'eau défini sera enregistré dans la mémoire.

Avertissement : En cas de déménagement, il est important de procéder au réglage de la durée de l'eau en fonction de la dureté de l'eau de la zone géographique où vous avez déménagé afin d'assurer l'efficacité de lavage de la machine.

Utilisez un détergent spécifique conçu pour lave-vaisselle domestique.

Des produits de nettoyage contenant des phosphates et du chlore sont proposés sur le marché.

Placez le détergent dans le compartiment avant de démarrer la machine. Conservez les

Détergents dans des endroits frais et secs, hors de portée des enfants.

Mettez les quantités appropriées afin de préserver l'environnement. Ne pas remplir le compartiment à détergent plus que nécessaire, faute de quoi vos verres pourraient se rayer et le détergent pourrait mal se dissoudre.

Pour de plus amples informations sur le détergent que vous utilisez, adressez-vous directement au fabricant du détergent.

Remplissage du compartiment à détergent

Pousser le loquet pour ouvrir le compartiment à détergent comme indiqué sur l'illustration. On peut mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac à détergent. Le bac à détergent peut contenir jusqu'à

40 cm³ de détergent. Ouvrir l'emballage de

déttergent pour lave-vaiselle et verser dans le grand compartiment prélavage 25 cm³ de déttergent si vous vaisselle est très sale ou 15 cm³ si elle peu sale. Si votre vaisselle est restée sèche pendant très longtemps, si elle contient des résidus d'aliments secs et si vous avez surcharge le lave-vaiselle, versez 5 cm³ de déttergent dans le compartiment de prélavage et démarrez votre machine.

Selon le degré de saleté de votre vaisselle et la dureté de

l'eau dans votre région, vous devrez moduler la quantité de détergent dans votre machine.

Détérgeants combinés

Les fabricants de détergent proposent également des détergents combinés dénommés 2 en 1, 3 en 1...

Les détergents 2 en 1 contiennent du détergent + du sel ou du produit de rinçage. En utilisant les détergents 2 en 1, il faut tenir compte des fonctions de la tablette.

Les autres détergents en tablettes comportent du détergent + du produit de rincege + du sel + diverses autres fonctions.

De manière générale, les détergents combinés donnant des résultats suffisants dans certaines conditions d'utilisation uniquement. Ces détergents contiennent du produit de rincege et/ou du sel dans des quantités prédéfinies.

En utilisant ce type de produits :

• Toujours veiller à vérifier les caractéristiques du produit que vous allez utiliser et s'il s'agit d'un produit combiné.
• Vérifiez que le détergent utilisé convient à la dureté de l'eau du réseau auquel la machine est raccordée.
• Suivez les instructions figurant sur l'emballage de ces produits.
• Si ces détergents se présentent en tablettes, ne les placez jamais dans la cuve du lave-vaisselle ou dans le panier à couverts. Placez toujours les tablettes dans le compartiment du distributeur de détergent.
• Ces détergents ne donnent de bons résultats que pour certains types d'utilisation. Si vous utilisez ce type de détergents, vous devez contacter le fabricant et vous renseigner sur les bonnes conditions d'utilisation.
• Contactez le fabricant du détergent si vous n'obtenez pas de bons résultats de lavage (si votre vaisselle présente des dépôts de calcaire ou si elle reste humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. La garantie de votre machine exclut toutes réclamations dues à l'utilisation de ces types de détergents.

Usage conseillé : Pour de meilleurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rinceage dans votre machine et régalez la durée de l'eau et le doseur de produit de rinceage à la position la plus BASSE.

Pour les programmes courts, il est préférible d'utiliser des détergents en poudre plutôt que des tablettes. En effet, selon les fabricants, les tablettes se dissolvent différemment.

en fonction de la température et de la durée du cycle de lavage.

Attention: Si en utilisant ce type de dédTangent vous rencontrez un problème quelconque que vous n'avez pas rencontré auparavant, contactez directement le fabricant du dédTangent.

Quand vous arrêtez d'utiliser des détergents combinés

• Remplissez les compartiments à sel et à produit de rincage.
• Reglez la durée de l'eau à la position la plus élevée et faites un lavage à vide.
• Réglez ensuite la durée de l'eau comme indiqué plus haut.
• Procédez au réglage voulu du doseur de produit de rinçage.

Remplissage du compartiment à produit de rinçage et réglage du doseur

On utilise du produit de rincege pour empêcher le dépôt de gouttes d'eau blanchâtres, de traces de calcaire, d'une pellicule blanche et pour un meilleur rincege. Contrairement à une opinion répandue, il ne sert pas uniquement à obtenir une vaisselle plus brillante mais également une vaisselle plus sèche. C'est pourquoi il faut veiller à maintenir

dévissez le bouchon du compartiment jusqu'à ce qui

une quantité suffisante de produit de rinçage dans le compartiment et à n'utiliser que des produits spécialement conçus pour lavevaisselle.

Pour verser le produit de rinceage, compartment. Remplissez le niveau de produit de rinceage noir. Revissez le couvercle de manière à ce que les picots correspondent. Vous pouvez

Vérifier si vous devez ajouter ou non du produit de rincege dans cette machine au moyen de l'indicateur de niveau de produit de rincege situé sur le distributeur de détergent. Si l'indicateur est noir, le compartiment contient suffisamment de produit de rincege, tandis que si l'indicateur est clair, vous devez ajouter du produit de rincege.

On peut régler le doseur de produit de rincege de 1 à 6. Le doseur est réglé à la position 3 en usine.

Vous devez utiliser un réglage plus élevé si des taches d'eau se forment sur votre vaisselle après un lavage et un réglage plus faible s'il reste une tache bleue quand vous l'essuyez avec la main.3

Attention: N'utilise que des produits de rinceage adaptés à l'usage en machine. En cas de débordement, les résidus de produit de rinceage créent une grande quantité de mousse et les résultats de lavage s'en trouvent affectés : nettoyez l'excédent de produit de rinceage avec un chiffon.

Chargement du lave-vaisselle

Si vous mettez correctement votre vaisselle dans la machine, vous l'utiliserez de la meilleure façon en termes de consommation d'énergie et de performance de lavage et de séchage. Notre machine contient deux paniers de chargement. Vous pouvez utiliser le panier inférieur pour installer les grands ustensiles ronds et profonds tels que les assiettes, les casseroles, les couvercles, les assiettes, les saladiers, les couverts.

Le panier supérieur est destiné au chargement des soucoupes, des assiettes à dessert, des bols, des tasses et des verres. Inclinez les verres à pied contre le bord du panier, les grilles mobiles ou le grillage de maintien des verres et non pas contre les autres ustensiles. Ne pas incliner les verres hauts les uns contre les autres ; ils ne seront pas stables et pourraient être endommagés.

Il est préférible d'installer les objets fins et étroits dans les parties médianes des paniers. Vous pouvez placer les cuillères parmi les autres couverts pour les empêcher de se coller les unes aux autres. Pour un meilleur résultat, nous vous conseillons d'utiliser la grille à couverts. Pour éviter toutes blessures eventuelles, placez toujours les objets pointus et à long manche tels que les fourchettes de service, couteaux à pain, etc., la pointe en bas ou horizontalement dans les paniers.

Attention : Placez vos couverts dans la machine de manière à ce qu'ils n’empêchent pas la rotation des bras de lavage inférieur et supérieur.

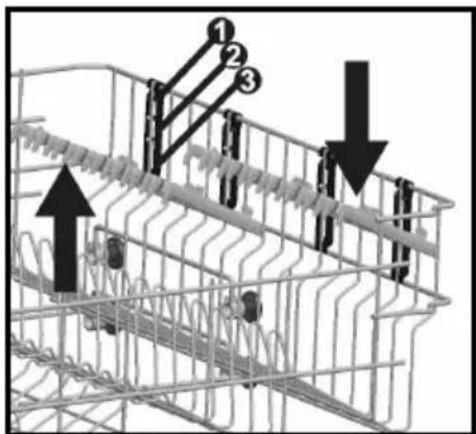

Support réglable en hauteur

Ces supports sont conçus pour améliorer la capacité du panier supérieur. Vous pouvez mettre vos verres et tasses dans les supports. Vous pouvez ajuster la hauteur de ces supports. Grace à cette fonction, vous pouvez mettre différentes tailles de verres sous ces supports.

Grâce aux plastiques réglables en hauteur montés sur le panier, vous pouvez utiliser vos supports dans 3 hauteurs différentes. De plus, vous pouvez mettre de longues fourchettes, couteaux, et cuillères sur ces supports de manière latérale de sorte qu'ils ne bloquent pas le tour de l'hélice.

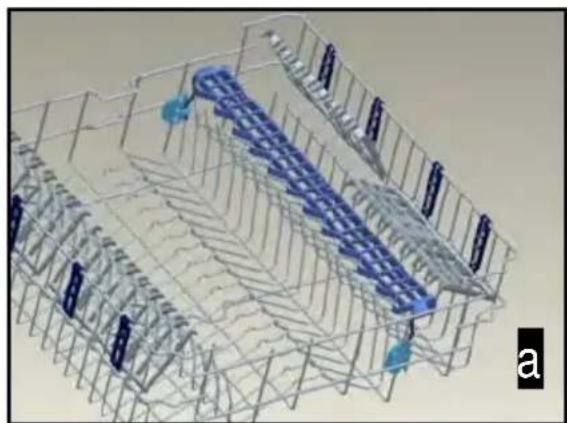

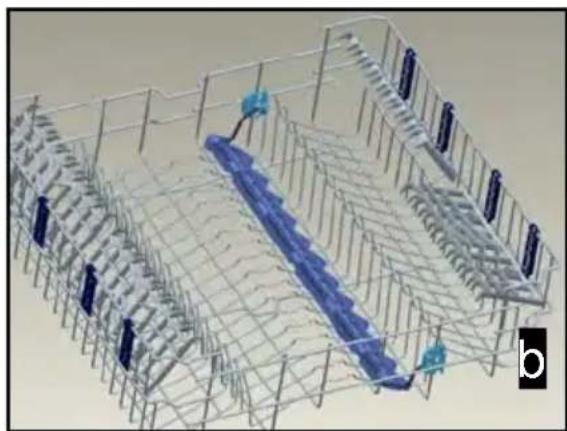

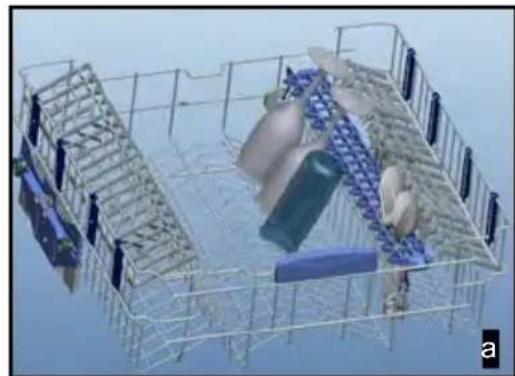

Support à cuillères

Ce support permet à la fois à vos gobelets à longue queue d’être lavés en toute sécurité et à vos cuillères et fourchettes d’y être rangées facilement. Évitez cependant de ranger vos verres et gobelets à longue queue les uns contre les autres en les mettant dans le support à cuillères. Cette précaution permet à vos verres et gobelets de rester en place et en sécurité pendant le processus entre eux.

Votre support à cuillères peut adopter 4 positions différentes. En fonction de l'état de vos gobelets et verres, vous pouvez régler votre support à cuillères sur les positions numéro 1 et 2. Utilisez-le pour vos cuillères et fourchettes lorsqu'il se trouve en position 1.

Si vous ne pouvez pas utiliser le support à cuillères, vous pouvez le ramener sur les positions 3 ou 4 de façon à former des espaces plus grands au niveau du panier supérieur.

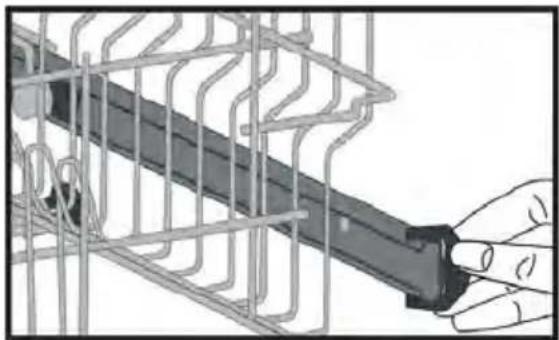

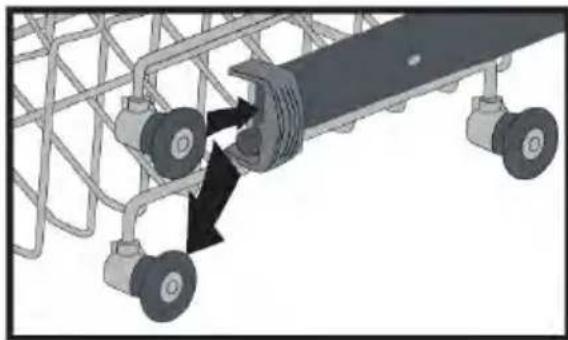

Ajustement du panier supérieur

Le panier supérieur de votre machine se trouve dans la position haute. Lorsque le panier est dans cette position, vous pouvez placer les grandes pièces comme les poêmes etc.. dans le panier inférieur. Lorsque vous mettez le panier supérieur en bas, vous pouvez placer et laver les grandes assiettes dans le panier supérieur.

Utilisez les roues pour changer la hauteur du panier. Ouvrez les pièces tenant le panier à la fin des rails du panier supérieur en le tournant vers les côtés et tirez le panier dehors. Changez la position des roues, réinstallez le panier sur le rail et fermez les pièces tenant le panier. Commencez, vous mettez le panier supérieur dans une position basse.

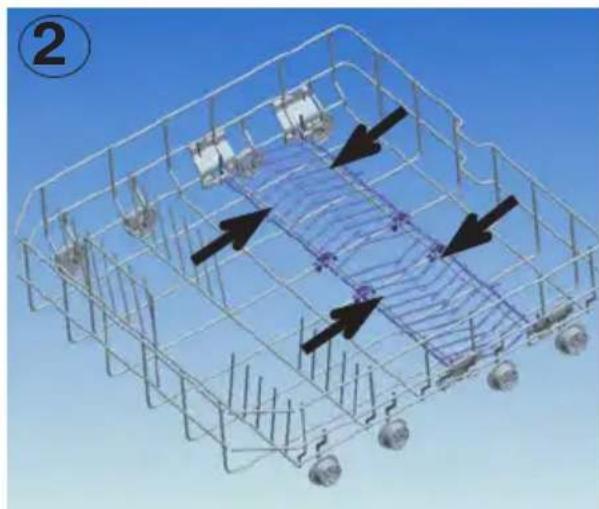

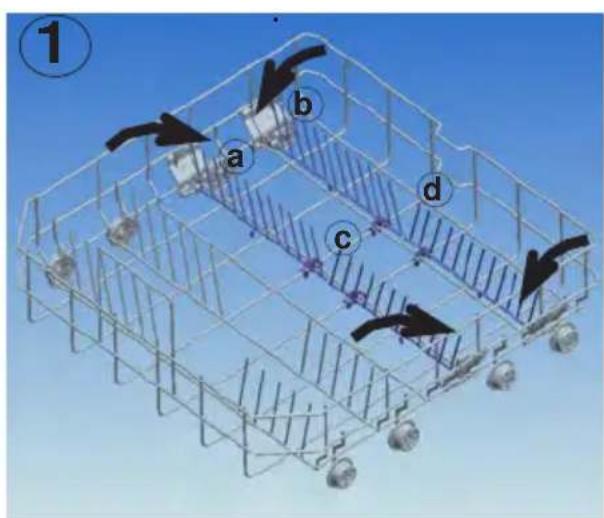

Supports pliants

Les supports pliants qui complètent quatre parties situées sur le panier inférieur de votre machine sont conçus pour vous donner la possibilité d'introduire de gros objets comme les pots, les casseroles et autres, facilement. En cas de besoin, chaque partie peut être pliée distinctement, ou tous à la fois ; ainsi, de plus grands espaces peuvent être obtenus. Les supports pliants peuvent être utilisés en étant soulevés vers le haut, ou en étant pliés.

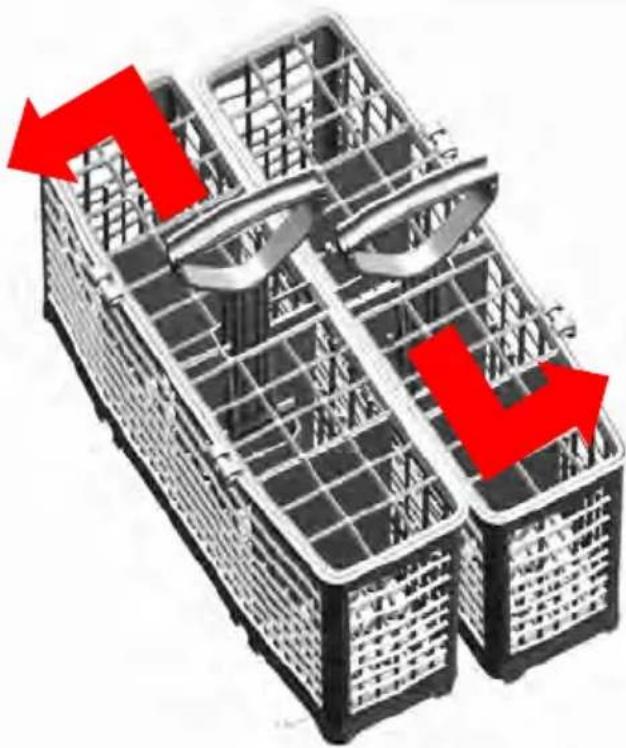

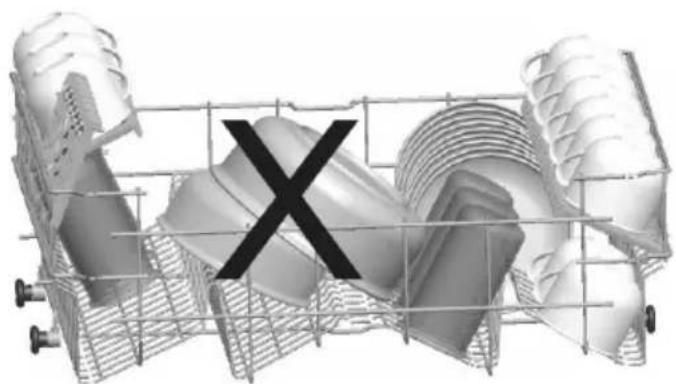

Panier modulaire de fourchettes et de cuillères

En fonction du nombre de vos fourchettes, cuillères et couteaux sales, vous pouvez séparer votre panier modulaire de fourchettes et de cuillères en deux parties distinctes. Tenez votre panier des deux côtés afin de pouvoir le séparer en deux parties distinctes. Pour ce faire, faites avancer une partie vers l'avant en déplaçant l'autre vers l'arrière. Pour que votre panier reprenne sa position initiale, faites le mouvement inverse.

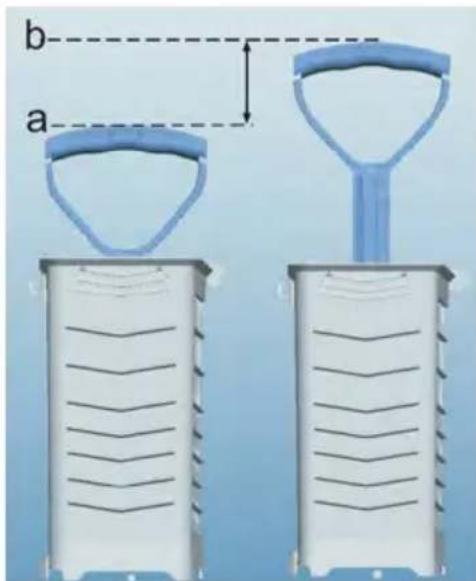

Le poignet du panier modulaire est réglable en hauteur. Une fois votre panier modulaire séparé en deux parties, vous pouvez ranger votre panier supérieur. En fonction de la position de votre panier supérieur, vous pouvez utiliser le niveau du poignet du panier modulaire en le ramenant aux positions a ou b.

En disposant votre panier modulaire de fourchettes et de cuillères à différentes positions sur le panier supérieur ou inférieur, vous pouvez former des champs appropriés pour vos autres plats.

Pour les classements recommandés, voir les images ci-dessous.

Autres chargements des paniers

Panier inférieur

Panier supérieur

Remarque importante pour les laboratoires de test

Pour de plus amples informations relatives aux tests de performance, veuillez vous renseigner à l'adresse ci-après : [e-mail]. Dans votre courrier électronique, veuillez indiquer le nom du modèle et le numéro de série (20 chiffres) disponibles sur la porte de l'appareil.

Descriptions des programmes

Fonctions des programmes

Nombre prop.	Prélavage Rapide		Eco	Super 50° 85°C	Intensité Hygène
Noms de programme et températures		40 °C	50 °C	65 °C	65 °C	70 °C
Type de séchets alimentaires Effectoris le prélavage pour rincer et relèver les résidues en attente de plaine charge, puis séctomérez un programme		café, bai, ité, viandes froides, léguemes, conservés à court terme	café, bai, ité, viandes froides, léguemes, conservés à court terme	les soupses, les sauscs, les pâtés, les oufs, le riz pilaf, les pommés de terre et les plats coultes au four. les alimentés tiés	les soupses, les sauscs, les pâtés, les oufs, le riz pilaf, les pommés de terre et les plats coultes au four. les alimentés tiés	Des plats liés encassés en allenté precedant une longue période ou réclament un lavage dans de bonnes conditions d'hygiene
Dégrée de la tâche		faible	moyen	moyen	Élevé	élevé
Quantité de délogement B :25 cm3/15 cm3	B		A+B	A+B	A+B	A+B
	PrélavageFinRinçage à friodRinçage à chaudFinSéchageFinFin		PrélavageLavage à 50 °CRinçage à chaudRinçage à chaudSéchageFin	Lavage à 65 °CLinçage à l'eau tiédéRinçage à chaudFin	Prélavage à 45 °CLavage à 65 °CLinçage à chaudRinçage à friodSéchageFin	Prélavage à 50 °CLavage à 70 °CLinçage à l'eau tiédéRinçage à friodRinçage à chaudSechageFin

Durée du programme (min)	15	30	465	50	117	127
Consommation d'électrode(kW heures)	0,92	0,90	0,90	1,35	1,61	1,8
Consommation d'eau(litres)	4,5	12,4	12,6	12,7	17,2	16,5

Si le bouton de demi-charge est activé, les valeurs seront les suivantes.

Durée du programme (min)	15	30	145	46	96	107
Consumption d'électrode(kW heures)	8,02	6,90	8,87	1,22	1,40	1,8
Consumption d'eau(litres)	4,5	12,4	12,0	12,7	12,2	12,0

Avertissement: Les programmes courts ne prennent pas en compte l'étape de séchage. Les values mentionnées ci-dessus sont des valeurs obtenues en laboratoire conformément aux normes pertinentes. Ces valeurs varient en fonction des conditions et de l'environnement d'utilisation du produit (tension du réseau, pression d'eau, température d'admission d'eau et température ambiantes).

1. Poignée de porte

Servez-vous de la poignée pour ouvrir et fermer la porte de la machine.

2. Bouton de départ différé et de demi-charge

Vous pouvez retarder l'heure de démarrage d'un programme sélectionné de 3 à 6 voire 9 heures grâce à la fonction de Départ différé. Pour ce faire, appuyez sur le bouton Retardateur (Delay). Le voyant de lavage 3h s'allumera après avoir appuyé sur la touche de départ différé. Si vous maintenez la touche de départ différé enfoncée, les lumières 6h-9h s'afficheront respectivement à l'écran à chaque pression. Vous pouvez annuler le départ différé en appuyant de nouveau sur la touche de départ différé après l'apparition du voyant 9h.

Le départ différé sera activé une fois que vous aurez sélectionné la durée de temporisation et appuyé sur la touche Départ / Pause. Le compte-à-rebours sera déclenché après cette étape. Si vous souhaitez modifier la durée de temporisation une fois que la fonction de temporisation a été activée, vous pouvez définir une nouvelle durée grâce au bouton numéro 2 en appuyant sur la touche Départ / Pause. Appuyez sur le bouton Départ/Pause de nouveau pour l'activer.

À la fin de la durée de temporisation, la lumière de temporisation s'éteindra et le programme que vous avez sélectionné débutera.

Si vous appuyez sur le bouton de Temporisation pendant que le voyant 9h est allumé, la lumière de temporisation s'éteindra. Si vous appuyez sur la touche Départ / Pause pendant que les lumières de temporisation sont éteintes, le programme que vous avez sélectionné démarrera sans temporisation.

Si l'utilisateur place le bouton de sélection de programme en position d'arrêt (off) après avoir activé la durée de temporisation et que le programme a commencé, la fonction de temporisation activée sera annulée. La fonction demi-charge sera activée et son voyant à DEL s'allumera si vous appuyez sur la touche numéro 2 et la maintenez enfoncée pendant 3 secondes.

Appuyez sur la touche numéro 2 pendant 3 secondes pour annuler la fonction demi-charge. Le voyant à DEL demi-charge s'éteindra.

Grâce à la fonction demi-charge de votre machine, vous pouvez réduire les durées des programmes que vous avez sélectionnés et réduire notamment la

consommation en eau et en énergie en utilisant une demi-charge d'électricité et d'eau. (voir la liste des programmes en page 31)

REMARQUE: Si vous avez eu recours à une fonction supplémentaire (telle que la fonction de retardement ou de demi-charge) pendant le dernier programme de lavage que vous avez utilisé et que vous avez éteint puis rallumé la machine, la fonction que vous avez sélectionnée ne sera pas activée pour le programme de lavage suivant. Si vous souhaitez utiliser cette fonctionnalité avec le programme que vous venez de sélectionner, vous pouvez sélectionner les fonctions de votre choix une nouvelle fois.

Lorsque vous appuyez sur le bouton Départ/Pause, le programme sélectionné à l'aide du bouton de sélection de programme démarre et le voyant de lavage s'allume. Lorsque le programme démarre, le voyant Départ/Pause s'éteint.

Vous pouvez appuyer sur la touche Départ/Pause si vous souhaitez interrompre le programme. Dans ce cas, le voyant de la touche Départ/Pause clignotera. Vous pouvez reprendre le programme en appuyant de nouveau sur le bouton Départ/Pause.

4. Bouton de sélection de programme marche / arrêt

Ce bouton permet de mettre la machine hors tension en position d'arrêt. Dans d'autres positions, la machine est sous tension et vous pouvez sélectionner le programme.

5. Indicateurs du contrôle de programmes

Vous pouvez suivre le déroulement du programme à l'aide des indicateurs du

programme situés sur le panneau de commande.

Lavage Séchage Fin

6 Indicateur d'advertissement de manque de sel

Afin de vous assurer que la quantité de sel pour l'adoucissement de l'eau dans votre machine est suffisante ou non, contrôlez l'indicateur d'avertissement de manque de sel à l'écran. Remplissez le compartement de sel lorsque l'indicateur d'avertissement de manque de sel s'allume.

7. Indicateur d'avertissement de manque de produit de rinceage

Afin de vous assurer que la quantité de sel pour l'adoucissement de l'eau dans votre machine est suffisante ou non, contrôlez l'indicateur d'avertissement de manque de sel à l'écran. Remplissez le compartiment de sel lorsque l'indicateur d'avertissement de manque de sel s'allume.

Suivi du programme

Vous pouvez suivre le déroulement du programme à l'aide des voyants du programme situés sur le panneau de commande.

Changement de programme

Si vous désirez changer de programme lorsqu'un programme de lavage est en cours :

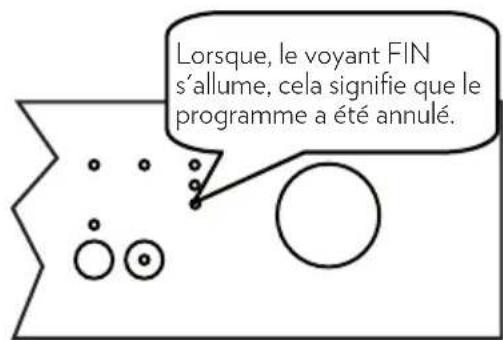

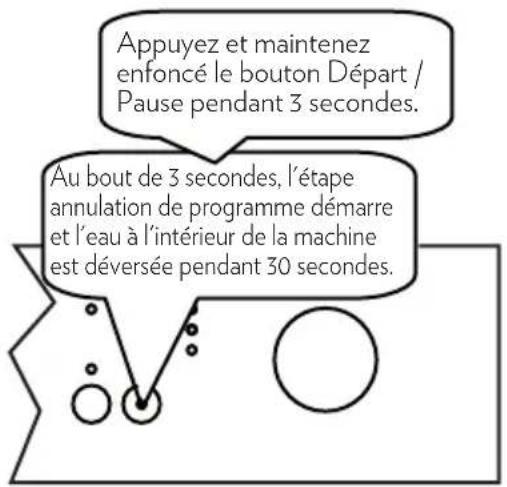

Annulation de programme

Si vous désirez annuler un programme lorsqu'un programme de lavage est en cours :

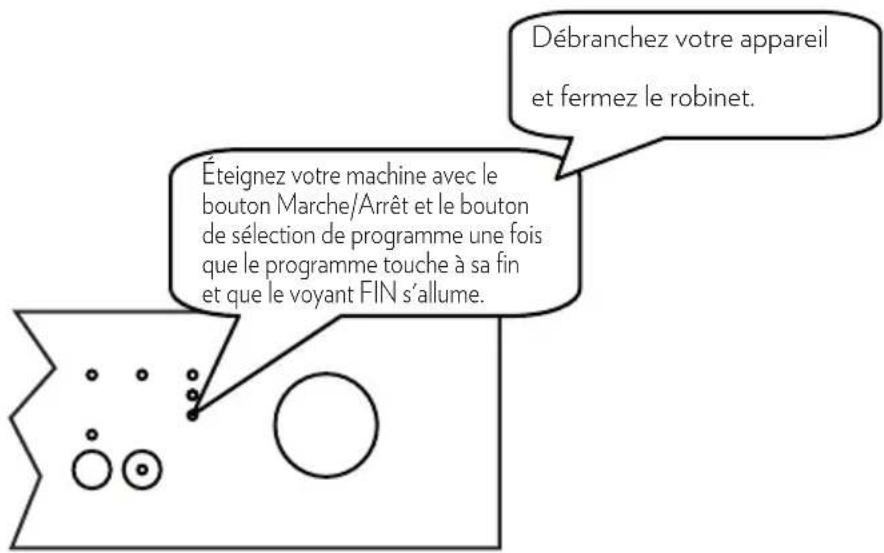

Mettre la machine hors tension

REMARQUE: Afin d'accélérer le processus de séchage, vous pouvez légèrement ouvrir la porte de la machine quelques minutes après la fin du programme et le voyant Fin s'allumera.

REMARQUE: Le programme de lavage reprend du moment où il a été interrompu si la porte de la machine a été ouverte et fermée ou si le courant a été coupé et est revenu pendant le processus de lavage.

REMARQUE: En cas de coupure de courant ou si la porte de la machine est ouverte et fermée pendant le processus de lavage, le programme touche à sa fin.

Votre machine est prête pour une nouvelle sélection de programme.

Entretien et nettoyage

Le nettoyage régulier de la machine prolonge sa durée de vie.

De la graisse et du calcaire peuvent s'accumuler dans la cuve. dans ce cas :

- Remplissez le compartiment à détergent sans mettre de vaisseaux dans la machine, sélectionnez un programme qui fonctionne à haute température et mettez la machine en route. Si cette procédure se révèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché. (Produits de nettoyage spécial lave-vaiselle).

Nettoyage des joints de porte

-Pour nettoyer tous les résidus accumulés dans les joints de porte, essuyez les joints régulièrement avec un chiffon humide.

Nettoyage de la machine

Nettoyez les filtres après chaque lavage et les bras de lavage au moins une fois par semaine. Débranchez votre machine et fermez le robinet d'arrivée d'eau avant de commencer le nettoyage.

N'utilisez pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide.

Filtres

Vérifiez si des résidus d'aliments se sont accumulés dans le filtre et le microfiltre.

En cas de présence de tous résidus, retirez les filtres et nettoyez-les soigneusement à l'eau courante.

a. Microfiltre extérieur b. Filtre à déchets intérieur c. Filtre tamis métal ou plastique

Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens inverse des aiguilles d'une montre et retirez-le en le soulevant.

Tirez et retirez le filtre métal ou plastique.

3 Séparez ensuite le filtre à déchets et le microfiltre. 2 Rincez-le abondamment à l'eau courante. Réinstallez le filtre à déchets dans le microfiltre en faisant attention de bien faire correspondre les repères. Positionnez l'ensemble dans le filtre métal ou plastique et tournez-le dans le sens de la flèche (sens des aiguilles d'une montre) ; l'ensemble est verrouillé quand on peut voir la flèche sur le microfiltre. 4

• N'utilisez jamais votre lave-vaisselle sans catégorie.
• Une installation incorrecte du filtre diminuera l'efficacité de la machine.
• La propriété des filtres est essentielle au bon fonctionnement de la machine.

Bras de lavage

Vérifiez que les gicleurs des bras de lavage supérieur et inférieur ne sont pas bouchés. En cas d'obstruction, retirez les bras de lavage et nettoyez-les à l'eau courante.

Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le bras de lavage supérieur, retirez l'écrou en le tournant vers la gauche. Veillez à parfaitement serrer l'écrou en réinstallant le bras de lavage supérieur.

Filtres du tuyau d'arrivée d'eau

Les filtres du tuyau d'arrivée d'eau empêchent que votre machine soit endommagée par toute contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau ou l'installation de plomberie intérieure et préviennent tous désagréments tels que le jaunissement ou la formation de dépôts après le lavage. Vérifiez régulièrement les filtres et le tuyau d'arrivée d'eau et nettoyez-les si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtre du tuyau ainsi que le filtre côté entrée lave vaisselle et nettoyez-les à l'eau courante. Réinstallez les filtres propres dans leurs logements et réinstallez le tuyau.

CODES DE DYSFUNCTIONNEMENT ET QUE FAIRE EN CAS DE PANNE

CODE D'ERREUR DESCRIPTION DE L'ERREUR			CONTRÔLE
Lavage	Fin Départ/Pause
		Approvisionnement en eau inadéquat	•Assurez-vous que le robinet d'arrivée d'eau soit entièrement ouvert et qu'il n'y ait pas de coupure d'eau. •Fermez le robinet d'arrivée d'eau, séparez le tuyau d'arrivée d'eau du robinet et nettoyez le filtre au niveau de l'extrémité du racord de tuyau. •Redémarrez votre machine, contactez le service d'entretien si l'erreur persiste.
		Erreur d'arrivée continue d'eau	•Fermez le robinet. •Contactez le service d'entretien.
		Les eaux usées dans l'appareil ne peuvent être évacuées.	•Le tuyau d'évacuation d'eau est bouché. •Les filtres de votre machine peuvent être bouchés. •Arrêtez votre machine et activez la commande d'annulation du programme. •Si l'erreur persiste, contactez le service d'entretien.
		La température de l'eau définie n'a pas pu être obtenue, capteur de température défectueux	•Contactez le service d'entretien.
		L'alarme se déclenché en cas de débordement.	•Arrêtez votre machine et fermez le robinet. •Contactez le service d'entretien.
		Carte électronique défectueuse	•Contactez le service d'entretien.

L'un des témoins lumineux de déroulement du cycle s'allume et le témoin lumineux départ/pause s'allume et s'éteint

La porte est ouverte. Fermez la porte.

Le programme ne démarre pas

• Vérifiez que la prise de courant est branchée.
• Vérifiez les fusibles de votre installation.
• Vérifiez que le robinet d'arrivée d'eau est ouvert.
• Vérifiez que vous avez fermé la porte de la machine.
• Vérifiez que vous avez arrêté la machine en appuyant sur le bouton Marche/Arrêt.
• Vérifiez que les filtres d'arrivée d'eau et les filtres de la machine ne sont pas bouchés.

Les témoins lumineux lavage et fin clignotent sans interruption

• La sécurité antidébordement est active.
• Fermez le robinet et contactez le Service après-vente.

Les témoins lumineux de déroulement du cycle ne s'éteignent pas après une operation de lavage

Appuyez sur la touche marche / arrêt pour mettre l'appareil hors tension

Il reste des résidus de lessive dans le compartiment à détergent :

Vous avez introduit la lessive dans le compartiment humide. Bien vérifier que le compartiment est sec avant de mettre de la lessive.

Il reste de l'eau à l'intérieur de la machine à la fin du programme

• Le tuyau de vidange est bouché ou plié.
• Les filtres intérieurs sont bouchés. Le programme n'est pas encore terminé.

La machine s'arrête pendant une opération de lavage

• Panne de courant. Coupure d'arrivée d'eau. Programme en mode suspendu.

Des bruits de vase renversée et des coups se font entendre pendant une operation de lavage

• La vaisselle n'est pas installée correctement. Le bras de lavage heurte la vaisselle.

Il reste des résidus d'aliments sur la vaisselle

• La vaisselle est mal positionnée dans la machine ; l'eau aspergée par les bras de lavage n'atteint pas les endroits mal lavés. Le panier est trop chargé. La vaisselle se touche.
• Quantité de détergent insuffisante.
• Programme sélectionné inadapté, température pas assez élevée.
• Bras de lavage bouché par des résidus d'aliments.
• Filtres internes bouchés.
• Filtres mal positionnés.
• Pompe de vidange bouchée.

Présence de taches blanches sur la vaisselle

• Quantité de détérgent insuffisante.
• Réglage du doseur de produit de rinçage trop faible.
• Absence de sel régénérant malgré la forte dureté de l'eau.
• Réglage de l'adoucisseur trop faible.
• Couvercle du compartiment à sel mal fermé.

La vaisselle ne sèche pas

Programme sans séchage sélectionné. - Réglage du doseur de produit de rince trop faible. - Vaisselle retirée avant la fin du cycle de séchage. Attendre que le voyant lumineux « fin » soit allumé avant d'ouvrir la porte du lave-vaisselle.

Présence de taches de rouille sur la vaisselle

• Vaisselle en acier inoxydable de mauvaise qualité. Teneur en sel de l'eau de lavage élevée.
• Couvercle du compartiment à sel mal fermé.
• Trop de sel introduit dans la machine au moment du replissage. Du sel a débordé dans la cuve.
• Mise à la terre défectueuse.

Appelez le Service après-vente si le problème persiste après les contrôles ou en cas de tout dysfonctionnement non décrit ci-dessus.

Informations pratiques et UTILES

1. Chaque fois que vous n'utilisez pas votre machine :
2. Débranchez la machine et coupez l'eau.
3. Laissez la porte légèrement entrouverte pour empêcher la formation d'odeurs désagréables.
4. Maintenez l'intérieur de la machine propre.
5. Elimination des traces d'eau sur la vaisselle
6. Lavez la vaisselle avec le programme intensif.
7. Retirez tous les récipients métalliques de la machine.
8. Ne mettez pas trop de détergent.
9. Si vous positionnez correctement votre vaisselle dans la machine, vous l'utiliserez au moins en termes de consommation d'énergie et de performance de lavage et de séchage.
10. Retirez les gros résidus avant d'installer la vaisselle sale dans la machine.
11. Faites fonctionner la machine une fois qu'elle est entièrement pleine.
12. N'utilisez le programme de préréchauffage que si nécessaire.
13. Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.
14. La machine pouvant atteindre des températures élevées, il est déconseilé de l'installer à côté d'un réfrigérateur.
15. Si l'appareil se trouve dans un endroit où le risque de gel existe, vous devez complètement vider l'eau restée dans la machine. Fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et mettez les 2 tuyaux par terre (arrivée d'eau et vidange) afin d'évacuer le maximum d'eau. Ensuite, enlevez le filtretrie interieur, et éliminez l'eau restant d'eau à l'aide d'une éponge.

FICHE Produit

Marque déposée du fournisseur	OCEANIC
Modèle du fournisseur	OCEALV1247DDW2/B2/S2/IX
Capacité du lave-vaisselle (name de couverts) 12
Classe d'efficacité énergétique A++
Consommation d'énergie annuelle en kWh (cEA) (cycle 280) * 2	58
Consommation d'énergie (Et) (kWh par cycle) 0,90
Consommation d'électricité en mode Arrêt (W) (Po) 0,50
Consommation d'électricité en mode Laisse sur Marche (W) (Po) 1,00
Consommation d'eau annuelle en litres (cEA) (cycle 280)** 3360
Classe d'efficacité de séchage *** A
Nom du programme standard**** Eco 50°C
Durée du programme pour le cycle standard (min) 165
Emission acoustique dans l'air dB(A) 47

• Consommation d'énergie de 258 kWh par an, sur la base de 280 cycles de lavage standard, en utilisant un remplissage d'eau froide et la consommation en mode faible.

La consommation énergétique réelle dépend des conditions d'utilisation de l'appareil.

Consommation d'eau de 3360 litres par an sur la base de 280 cycles de lavage standard.

La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.

Classe d'efficacité de séchage A sur une échelle graduée de G (moins efficace) à A (plus efficace).

Le programme "Eco 50°C" est le programme standard.

Le programme standard correspond au cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette et sur la fiche.

Ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinées d'énergie et d'eau.

Recyclage

• Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques.
• Cela signifie que ce produit doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclé, soit démantelé afin de réduire tout impact sur l'environnement.
• Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.
• Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
• Poids net : 46kg

Oceanic

120-126, Quai de Bacalan

CS 11584

F-33067 Bordeaux Cedex

Durée de disponibilité des pièces détachées fonctionnelles : 6 ans, à partir de la date de fabrication du produit.
