ECM 94 - Climatiseur ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	Essentiel B
Modèle	ECM 94
Surface recommandée	10 à 20 m²
Puissance frigorifique	2,6 kW
Consommation électrique (refroidissement)	1,05 kW
Classe d'efficacité énergétique	A
EER (coefficient d'efficacité énergétique)	2,61
Débit d'air	300 m³/h
Capacité de déshumidification	24 L/jour
Niveau sonore	62 dB(A)
Gaz réfrigérant	R410A (335 g)
Alimentation électrique	220-240 V~ 50 Hz
Modes de fonctionnement	Cool (climatisation), Dry (déshumidification), Fan (ventilation), Auto
Vitesses de ventilation	3 (Low, Mid, High)
Minuterie programmable	24 heures (arrêt automatique et départ différé)
Télécommande	Oui (2 piles AAA non fournies)
Oscillation (SWING)	Oui, verticale automatique
Réservoir d'eau	Vidange manuelle (témoin FL)
Filtre	Lavable, nettoyage toutes les 2 semaines
Sécurité enfant	Verrouillage du panneau de commande via télécommande
Accessoires inclus	Tuyau extensible, manchon réducteur, kit fenêtre, tuyau de vidange, télécommande, notice

FOIRE AUX QUESTIONS - ECM 94 ESSENTIELB

Comment installer le climatiseur en mode climatisation ?

Assurez-vous que l'appareil a été maintenu en position verticale pendant au moins 2 heures avant la mise en service. Placez l'appareil près d'une prise électrique avec un espace libre d'au moins 30 cm autour. Vissez le tuyau extensible sur la sortie d'air arrière, puis fixez le manchon réducteur à l'autre extrémité. Déployez le tuyau (sans l'étirer complètement) et coincez le manchon dans la fenêtre ou utilisez le kit fenêtre pour les baies vitrées. Branchez l'appareil et appuyez sur POWER.

Que faire si le réservoir d'eau est plein (code FL) ?

Le code FL clignote sur l'écran. Éteignez et débranchez l'appareil. Placez un bac sous l'orifice de vidange arrière. Dévissez le bouchon de protection et retirez le capuchon en caoutchouc. L'eau s'écoule. Une fois vide, remettez le capuchon et le bouchon. Pour faciliter la vidange, utilisez le tuyau de vidange fourni.

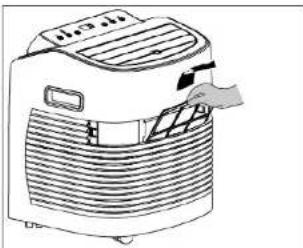

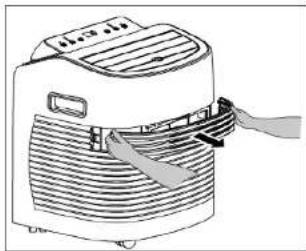

Comment nettoyer le filtre du climatiseur ?

Le filtre se trouve à l'arrière de l'appareil, derrière la grille d'entrée d'air. Retirez la grille, puis le filtre. Lavez-le à l'eau tiède avec un détergent doux, rincez et laissez sécher à l'air libre. Remettez le filtre en place. Nettoyez-le toutes les 2 semaines en utilisation régulière.

Pourquoi l'appareil ne refroidit-il pas assez ?

Vérifiez que l'entrée et la sortie d'air ne sont pas obstruées, que la température réglée n'est pas trop élevée, que la vitesse de ventilation est suffisante, et que le filtre n'est pas sale. Assurez-vous également que les portes et fenêtres sont fermées et qu'aucune source de chaleur (lampe, appareil) n'est proche.

Comment utiliser la minuterie ?

Pour un arrêt automatique : sélectionnez le mode, la température et la vitesse, puis appuyez sur TIMER. Utilisez les touches + et - pour régler la durée (1 à 24 h). L'appareil s'éteindra après ce délai. Pour un départ différé : éteignez l'appareil, appuyez sur TIMER et réglez la durée avant la mise en marche. Pour annuler, appuyez sur TIMER et réduisez la durée à 0.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur infrarouge sur le panneau de commande. Approchez-vous de l'appareil (distance maximale non spécifiée, mais restez dans une portée raisonnable). Si nécessaire, remplacez les piles par deux piles AAA neuves en respectant les polarités.

Comment passer en mode déshumidification (Dry) ?

Appuyez sur MODE jusqu'à afficher DRY à l'écran. En mode Dry, le tuyau d'évacuation doit être démonté et l'appareil ne doit pas être installé en mode climatisation. La température et la vitesse de ventilation ne sont pas réglables (vitesse par défaut : Low). Le compresseur s'active si la température ambiante dépasse 15°C.

Que signifient les codes erreur E1, E2 et E4 ?

E1 : capteur de température des bobines défectueux – contactez le SAV.
E2 : capteur de température ambiante défectueux – contactez le SAV.
E4 : protection antigel – l'appareil s'arrête temporairement lorsque la température est trop basse pour éviter le givre. Il redémarre automatiquement dès que la température dépasse 8°C.

Comment activer la sécurité enfant (verrouillage du panneau) ?

Pour verrouiller le panneau de commande, appuyez sur la touche LOCK de la télécommande. Les touches du panneau sont désactivées. Pour déverrouiller, appuyez sur la touche UNLOCK de la télécommande.

Comment vidanger l'appareil en cas de non-utilisation prolongée ?

Retirez le bouchon et le capuchon en caoutchouc de l'orifice de vidange pour évacuer l'eau résiduelle. Faites fonctionner l'appareil en mode Fan pendant 2 heures pour sécher l'intérieur. Éteignez et débranchez. Nettoyez le filtre, retirez le tuyau extensible et les piles de la télécommande. Stockez l'appareil dans un endroit propre et sec.

MODE D'EMPLOI ECM 94 ESSENTIELB

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vous venez d'acquérin un produit de la marque. Essentiel b et nous vous en remercions. Nous apporçons un soin tout particulier à la FIABILITÉ, à la

FACILITÉ D'USAGE et au DESIGN de nos produits

Nous espérons que ce climatiseur mobile vous donnera entière satisfaction.

sommaire

consignes d'usage 6

votre produit 11

Contenu de la boîte 11

Description de l'apparell 11

VUE D'ENSEMBLE 11

PANNEAU DE COMMANDE 12

TÉLÉCOMMANDE 12

Fiche produit 13

Installation 14

Installation en mode climatisation 14

Insertion des piles dans la télécommande 16

utilisation 17

Mise en marche 17

Sélection du mode de fonctionnement 17

MODE COOL (CLIMATISATION) 18

MODE DRY (DÉSHUMIDIFICATION) 18

Réglage de l'oscillation 20

Régler le type de degrés 20

Verrouiller / déverrouiller les touches du panneau de commande (sécurité enfant) 21

nettoyage et entretien 21

Nettoyage de l'appareil 21

Nettoyage du filtre 21

Vidange du réservoir d'eau 22

En cas de non utilisation prolongée 23

guide de dépannage 24

consignes d'usage

AVANT L'INSTALLATION DE CE PRODUIT, IL EST IMPORTANT DE LIRE ET DE COMPRENDRE PARFAITEMENT LES INSTRUCTIONS AFIN D'ÉVITER LES BLESSURES CORPORELLES ET LES DOMMAGES MATÉRIELS. GARDEZ CETTE NOTICE DANS UN ENDROIT FACILEMENT ACCESSIBLE POUR LA CONSULTER ULTÉRIEUREMENT.

ATTENTION ! Avant la mise en service de votre climatiseur, celui-ci doit avoir été maintenu en position verticale durant 2 heures au minimum.

Consignes générales

Cet appareil est destiné à un usage domestique uniquement et à l'intérieur d'une habitation. N'utilisez l'appareil que comme indiqué dans ce mode d'emploi.
- N'utilisez pas l'appareil :
- si le cordon d'alimentation électrique ou la prise est endommagé(e),
- en cas de mauvais fonctionnement,
- si l'appareil a été endommagé de quelque façon que ce soit.

Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuée par l'utilisateur.

Si le câble de cet appareil est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.
- Ne manipulez pas la fiche ou l'appareil avec les mains mouillées.
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et les personnes manquant d'expérience et de connaissance dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants à moins qu'ils ne soient âgés de 8 ans et plus et surveillés.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

ATTENTION ! Ne laissez jamais le climatiseur fonctionner en présence ou à la portée d'enfants sans surveillance. Lorsque l'appareil fonctionne, surveillez les enfants et les animaux domestiques.
- N'exposez pas les animaux domestiques ni les plantes au flux d'air direct pendant une période prolongée.
N'obstruez pas les grilles d'arrivée et de sortie d'air et n'insérez jamais vos doigts, des crayons ou tout autre objet au travers des grilles de l'appareil.
• Ne posez rien sur l'appareil.
Si une odeur anormale ou de la fumée sort de l'appareil, arrêtez l'appareil et débranchez-le immédiatement de la prise de courant.
- Ne plongez jamais l'appareil, son cordon d'alimentation ou la prise de courant dans l'eau ou tout autre liquide.
- N'inclinez pas votre appareil de plus de 35° lorsque vous le déplacez.
- Manipulez toujours l'appareil avec précaution.
- Ne le soumettez pas à des chocs ou à des vibrations.
• N'utilisez pas l'appareil sans son filtre.

Installation du climatiseur

• Veillez à ce que le climatiseur soit toujours placé sur une surface plane et stable, en position verticale.
  Utilisez l'appareil dans une pièce de dimension correspondant à sa capacité de refroidissement/ventilation. Cet appareil est idéal pour une pièce de 10 à 20 m².

essentiel

consignes d'usage

• N'utilisez pas cet appareil dans une pièce comble.
  N'utilisez pas le climatiseur près d'appareils à gaz, cheminées, liquides inflammables ou en présence d'explosifs.
• N'exposez pas l'appareil à toute source de chaleur directe ou indirecte.
  N'utilisez pas cet appareil dans une pièce humide comme une salle de bains et évitez toute projection d'eau sur l'appareil.
• Afin d'éviter une surchauffe, laissez toujours un espace de 50 cm minimum entre le climatiseur et les murs, les meubles, les rideaux ou tout autre objet.
• Placez toujours votre climatiseur à environ 1 mètre de tout appareil électroménager pour éviter le risque de perturbations électromagnétiques.

Branchement

• Avant de brancher votre appareil, vérifiez que la tension d'alimentation indiquée sur la plaque signalétique de l'appareil correspond bien à celle de votre installation électrique.
  Cet appareil est équipé d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur (avec un disjoncteur différentiel et protégée par un fusible de 16 A).
  La fiche doit toujours être facilement accessible lorsque l'appareil est branché.

essentel

consignes d'usage

• Débranchez toujours l'appareil de la prise de courant si vous ne l'utilisez pas pendant une période prolongée, avant de le déplacer ou de procéder à son nettoyage ou entretien.
• N'utilisez pas de rallonge avec cet appareil.
  Lorsque vous débranchez le cordon d'alimentation, tirez-le toujours au niveau de la fiche, ne tirez pas sur le cordon lui-même.

Ne jetez pas les piles avec les ordures ménagères. Afin de préserver l'environnement, débarrassez-vous des piles conformément aux réglementations en vigueur.

Déposez-les dans votre conteneur à piles le plus proche ou rapportez-les dans votre magasin.

• Ne rechargez pas les piles, ne les démontez pas, ne les jetez pas dans un feu.
• Ne les exposez pas à des températures élevées ou à la lumière directe du soleil.
• Ne les incinérez pas.

ATTENTION!

• Utilisez uniquement le type de piles spécifié dans cette notice.
• Remplacez les piles lorsqu'elle sont usagées ou en cas de fuite.
• Retirez les piles en cas de non utilisation prolongée de l'appareil.

consignes d'usage

votre produit

Contenu de la boîte

• 1 climatiseur mobile
• 1 tuyau extensible
• 1 manchon réducteur de gaine
• 1 kit fenêtre
• 1 télécommande (2 piles AAA 1,5 V non fournies)
• 1 tuyau de vidange
• 1 notice d'utilisation
• 1 guide rapide d'utilisation

Description de l'appareil

VUE D'ENSEMBLE

1. Roulettes (x 4)
2. Poignées de transport (x 2)
3. Panneau de commande
4. Volets d'oscillation
   b. Grille d'entrée d'air
5. Entrée d'air
6. Télécommande
7. Sortie d'air chaud
   B. Cordon d'alimentation
8. Tuyau extensible avec manchon réducteur de gaine
9. Kit fenêtre (réglable)
10. Tuyau de vidange

essentel

votre produit

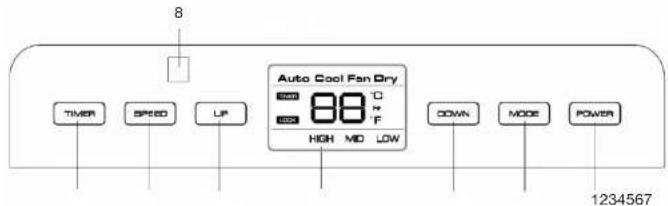

PANNEAU DE COMMANDE

8 TIME SPEED UP Auto Cool Fan Dry 500 80 °C 600 F HIGH MO LOW DOWN MODE POWER 1234567

1. Allumer/êteindre l'appareil
2. Sélectionner le mode (climatisation, déshumidification, ventilation, auto)
3. Diminuer la température / la minuterie
4. Écran d'affichage
5. Augmenter la température / la minuterie
6. Sélectionner la vitesse de ventilation
7. Programmer la minuterie
8. Capteur infrarouge

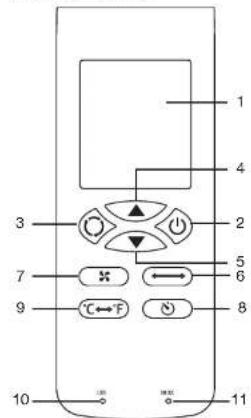

TELECOMMANDE

1 4 3 2 5 6 7 ← 9 ← F → 8 10 11

12 essentiel votre produit

1. Écran d'affichage
2. Allumer/éteindre l'appareil
3. Sélectionner le mode (climatisation, déshumidification, ventilation, auto)
4. Augmenter la température / la minuterie
5. Diminuer la température / la minuterie
6. Activer / désactiver l'oscillation
7. Sélectionner la vitesse de ventilation
8. Programmer la minuterie
9. Convertir les degrés Celsius en degrés Farenheit
10. Verrouiller le panneau de commande
11. Déverrouiller le panneau de commande

Fiche produit

Description Symbole Valeur Unité
Modèle ECM 94
Puissance frigorifique	P_resid frigorifique	2,6	kW
Puissance absorbée	P_EER	1,05	kW
Coefficient d'efficacité énergétique nominale	EER_1	2,61
Consommation d'électricité en mode "veille"	P_sat	0,95	W
Consommation saisonnière d'électricité des appareils simple conduit (refroidissement)	QSD	1	kWh/h
Niveau de puissance acoustique	L_wA	62	dB(A)
Potentiel de réchauffement planétaire	PRP	>1975	kg eq. CO2
Norme	EN 14511:2011+ EN 14511:2013

• Alimentation : 220-240 V\~ 50 Hz
- Pour des surfaces de 10 à 20 m²
• Débit d'air : 300 m³/h
• Déshumidification : 24 L/j
- Classe d'efficacité énergétique : A
• Minuterie programmable : 24 heures
• Gaz réfrigérant : R410A / 335 g
• Réglage électronique
• Télécommande (fournie)
- Fonctionnement télécommande : 2 piles AAA 1,5 V (non fournies)
- 4 modes : COOL (climatisation), DRY (déshumidification), FAN (ventilation) et AUTO (climatisation/ventilation)
• 3 vitesses de ventilation
• Fonction SWING : oscillation automatique
• Indicateur de réservoir plein (FL)
- Clavier tactile

installation

Installation en mode climatisation

Pour l'installation ou l'entretien, l'appareil doit être débranché de la prise de courant.

N'utilisez pas de rallonge ni d'autre tuyau que celui fourni avec votre climatiseur. Cela pourrait nuire au bon fonctionnement de l'appareil.

Vous pouvez facilement déplacer votre climatiseur d'une pièce à une autre. Pour une installation mobile, suivez les instructions énoncées ci-dessous :

1. Choisissez un lieu d'installation approprié, proche d'une prise électrique et distant de 30 cm minimum d'un mur ou d'une paroi.

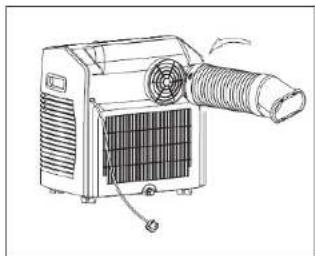

2. Déployez une extrémité du tuyau extensible et vissez-la directement sur la sortie d'air située à l'arrière de l'appareil, comme indiqué sur la figure ci-contre.

3. Vissez le manchon réducteur de gaine à l'autre extrémité du tuyau.

4. Déployez le tuyau extensible d'évacuation d'air à la longueur souhaitée (de 50 à 150 cm) sans l'étirer complètement pour ne pas risquer de l'endommager.

N'étéirez pas le tuyau de manière excessive, vous risqueriez de l'endommager.

L'air doit pouvoir circuler librement. Assurez-vous que le tuyau ne soit pas plié ou forme un coude, risque de surchauffe !

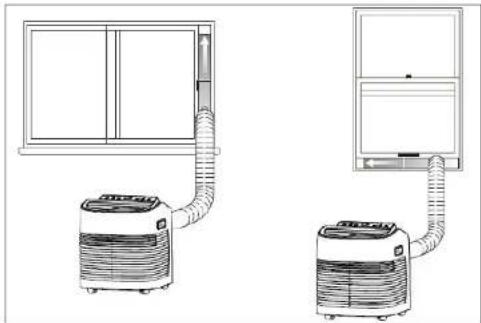

1. Pour les fenêtres traditionnelles : coincez le manchon sur la fenêtre comme indiqué sur la figure ci-dessous :

Pour les bales vitrées : ajustez l'espace d'ouverture de la fenêtre en fonction de la largeur du kit (réglable), puis insérez le tuyau extensible dans la plaque comme indiqué sur les figures ci-dessous.

Insertion des piles dans la télécommande

1. Retirez le capot du compartiment à piles situé à l'arrière de la télécommande.

2. Insérez deux piles de type AAA de 1,5 V en respectant les polarités (+/-).

3. Refermez le capot.

Si vous n'utilisez pas l'appareil pendant un certain temps, retirez les piles de la télécommande. N'utilisez pas des piles anciennes avec des piles neuves ou différents types de piles ensemble.

UTILISATION DE LA TÉLÉCOMMANDE

• Orientez la télécommande vers le capteur infrarouge situé au niveau du panneau de commande pour que ce dernier reçoive les informations transmises.
- Veillez à ce qu'il n'y ait pas d'obstacles entre la télécommande et le capteur infrarouge.

utilisation

Avant sa mise en service, le climatiseur doit être maintenu en position verticale pendant 2 heures minimum.

Afin d'optimiser le rendement de votre climatiseur, nous vous recommandons de ne pas l'exposer directement aux rayons du soleil lors de son fonctionnement (si possible, tirez les rideaux ou fermez les volets).

Mise en marche

1. Placez l'appareil sur une surface plane et stable, en position verticale.
2. Branchez l'appareil sur une prise murale équipée d'une prise de terre. L'appareil est en mode veille.
3. Appuyez sur la touche POWER du panneau de commande ou la touche de la télécommande. La température ambiante s'affiche et les volets d'oscillation s'ouvrent.

Si l'appareil est allumé après avoir été mis en veille, celui-ci démarre sur le dernier mode sélectionné.

1. Pour éteindre l'appareil, appuyez à nouveau sur la touche POWER du panneau de commande ou la touche (de la télécommande. L'écran s'éteint et les volets d'oscillation se referment.

IMPORTANT : Lorsque vous arrêtez l'appareil, attendez 3 minutes avant de le remettre en marche.

Sélection du mode de fonctionnement

Appuyez successivement sur la touche MODE du panneau de commande ou la touche de la télécommande pour sélectionner le mode de fonctionnement souhaité comme indiqué ci-dessous :

COOL (climatisation) => FAN (ventilation) => DRY (déshumidification) => AUTO (automatique)

Le mode sélectionné s'affiche à l'écran.

MODE COOL (CLIMATISATION)

1. Sélectionnez le mode COOL (Cf. section précédente).
2. Ajustez la température de sortie d'air de l'appareil en fonction de la température ambiante que vous souhaitez obtenir. La température peut être réglée de 17°C à 30°C à l'aide des touches ▲ (+) et ▼ (-) de la télécommande, ou des touches UP (+) et DOWN (-) du panneau de commande.
3. Sélectionnez la vitesse de ventilation en appuyant successivement sur la touche SPEED du panneau de commande ou la touche de la télécommande jusqu'à la vitesse souhaitée :

LOW (lente) => MID (moyenne) => HIGH (rapide)

L'air est alors refroidi et l'air chaud est évacué vers l'extérieur par le tuyau extensible d'évacuation.

• En mode COOL, l'évacuation de l'air chaud doit obligatoirement se faire à l'extérieur (Cf. section "Installation").
• La fonction de refroidissement s'\'eint lorsque la température ambiante est inférieure à la température programmée. La ventilation continue toutefois de fonctionner au niveau réglé. La fonction de refroidissement se remet en marche dès que la température ambiante dépasse la température programmée.

MODE DRY (DÉSHUMIDIFICATION)

Qu'est-ce que la déshumidification ?

Dans ce mode, le climatiseur réduit le taux d'humidité dans l'air. L'eau contenue dans l'air ambiant qui rentre dans l'appareil se condense et est récupérée à l'intérieur de l'appareil.

1. Assurez-vous que le tuyau extensible d'évacuation est démonté et que l'appareil ne soit pas installé en mode climatisation, et assurez-vous que les fenêtres et les portes de la pièce dans laquelle se trouve l'appareil sont fermées.
2. Sélectionnez le mode DRY (Cf. section "Sélection du mode de fonctionnement").
   L'air est déshumidifié lorsqu'il traverse l'appareil, sans toutefois être complètement refroidi.

• Lorsque la température ambiante est supérieure à 15°C, le compresseur de l'appareil se met en marche.

• Lorsque la température ambiante est inférieure à 15°C, le compresseur de l'appareil s'arrête.

- En mode DRY, il n'est pas possible de régler la température et la vitesse de ventilation, qui se trouve par défaut en position LOW (lente).

1. Assurez-vous que le tuyau extensible d'évacuation est démonté et que l'appareil ne soit pas installé en mode climatisation.
2. Sélectionnez le mode FAN (Cf. section "Sélection du mode de fonctionnement").
3. Sélectionnez la vitesse de ventilation en appuyant successivement sur la touche SPEED du panneau de commande ou la touche de la télécommande jusqu'à la vitesse souhaitée :

LOW (lente) => MID (moyenne) => HIGH (élevée)

L'air circule dans la pièce, sans être refroidi.

- En mode FAN, il n'est pas possible de régler la température.

MODE AUTO

1. Assurez-vous que l'appareil est installé en mode climatisation (Cf. section "Installation").
2. Sélectionnez le mode AUTO (Cf. section "Sélection du mode de fonctionnement").
3. Sélectionnez la vitesse de ventilation en appuyant successivement sur la touche SPEED du panneau de commande ou la touche de la télécommande jusqu'à la vitesse souhaitée :

LOW (lente) => MID (moyenne) => HIGH (rapide)

L'air est alors refroidi en fonction de la température ambiante.

• Lorsque la température ambiante est supérieure à 25°C, l'appareil fonctionne en mode COOL (climatisation).
• Lorsque la température ambiante est inférieure à 25°C, l'appareil fonctionne en mode FAN (ventilation).

Fonction TIMER (minuterle)

DÉFINIR L'ARRÊT AUTOMATIQUE DE L'APPAREIL

1. Sélectionnez le mode de fonctionnement souhaité (Cf. section "Sélection du mode de fonctionnement"), la température (en mode COOL uniquement) et la vitesse de ventilation.
2. Appuyez sur la touche TIMER du panneau de commande ou la touche de la télécommande pour activer la minuterie.
3. Appuyez sur les touches ▲ (+) et ▼ (-) de la télécommande, ou UP (+) et DOWN (-) du panneau de commande pour définir la durée au bout de laquelle l'appareil doit s'éteindre (de 1 à 24 heures).
   L'appareil s'arrêtera automatiquement à la fin de ce laps de temps.

PROGRAMMER UN DÉPART DIFFÉRÉ

1. Sélectionnez le mode de fonctionnement souhaité (Cf. section "Sélection du mode de fonctionnement"), la température (en mode COOL uniquement) et la vitesse de ventilation.
2. Éteignez l'appareil.
3. Appuyez sur la touche TIMER du panneau de commande ou la touche de la télécommande pour activer la minuterie.
4. Appuyez sur les touches ▲ (+) et ▼ (-) de la télécommande, ou UP (+) et DOWN (-) du panneau de commande pour définir la durée au bout de laquelle l'appareil doit se mettre en marche (de 1 à 24 heures).

L'appareil démarrera automatiquement à la fin de ce laps de temps.

- Lorsqu'un départ différé a été programmé, l'appareil démarre automatiquement sur le dernier mode qui a été précédemment sélectionné.

ANNULER UNE PROGRAMMATION

1. Pour annuler un arrêt automatique ou un départ différé, appuyez sur la touche TIMER du panneau de commande ou la touche de la télécommande. La durée programmée s'affiche à l'écran,
2. Appuyez successivement sur la touche ▼ (-) de la télécommande, ou DOWN (-) du panneau de commande, jusqu'à ce que la durée arrive à '0'. Le symbole TIMER disparaît de l'écran d'affichage et la programmation est annulée.

Réglage de l'oscillation

La fonction SWING (oscillation) vous permet de modifier la direction verticale de l'air émis par le climatiseur. Elle est disponible à partir de la télécommande uniquement.

1. Appuyez sur la touche ←→ de la télécommande pour activer l'oscillation verticale automatique du flux d'air.
2. Appuyez une nouvelle fois sur cette touche pour arrêter l'oscillation. Le flux d'air sera alors dirigé selon la position sur laquelle vous avez arrêté l'oscillation.

Lorsque la fonction SWING est activée, la mention SWING s'affiche sur l'écran de la télécommande.

Régler le type de degrés

Pour sélectionner les degrés Celsius ou les degrés Fareinheit, appuyez sur la touche °C ← le la télécommande.

Verrouiller / déverrouiller les touches du panneau de commande (sécurité enfant)

1. Pour verrouiller le panneau de commande sur l'appareil, appuyez sur la touche LOCK de la télécommande. Les touches du panneau de commande sont désactivées.
2. Pour déverrouiller le panneau de commande, appuyez sur la touche UNLOCK de la télécommande. Les touches du panneau de commande peuvent être à nouveau utilisées.

nettoyage et entretien

IMPORTANT : Débranchez toujours le cordon d'alimentation de la prise de courant avant de procéder au nettoyage ou à l'entretien de l'appareil.

Nettoyage de l'apparell

• Vous pouvez nettoyer le corps de l'appareil à l'aide d'une éponge légèrement humidifiée avec de l'eau tiède et un détergent doux (type liquide vaisselle). Rincez à l'eau claire et séchez soigneusement à l'aide d'un chiffon doux et sec.
• Veillez à ne pas faire pénétrer d'eau à l'intérieur de l'appareil.
• N'utilisez pas de produits chimiques ou de détergents abrasifs pour le nettoyage car ils pourraient facilement abîmer ou déformer votre appareil. Évitez également l'usage d'aerosols.

Nettoyage du filtre

Votre climatiseur est équipé d'un filtre situé à l'arrière de l'appareil.

Le filtre doit être nettoyé toutes les 2 semaines environ en cas d'utilisation régulière de l'appareil. Si vous utilisez le climatiseur dans un environnement extrêmement poussièreux, nettoyez le filtre plus fréquemment. Un filtre encrassé réduit les performances de l'appareil.

1. Otez la grille d'entrée d'air située à l'arrière de l'appareil comme indiqué sur la figure ci-contre.

1. Retirez le filtre comme indiqué sur la figure ci-contre.

2. Lavez le filtre à l'eau tiède additionnée d'un produit détergent doux (type liquide vaisselle). Vous pouvez le frotter délicalement à l'aide d'une brosse à poils souples. Rincez-le à l'eau claire, puis laissez sècher le filtre à l'air libre.

3. Replacez le filtre dans son logement, puis replacez la grille d'entrée d'air.

Vous pouvez vous procurer un filtre de remplacement auprès du service après-vente de votre magasin revendeur.

Vidange du réservoir d'eau

Lorsque le réservoir d'eau est plein, le témoin lumineux FL clignote sur l'écran d'affichage et le compresseur s'arrête automatiquement de fonctionner. Vous devez alors effectuer la vidange du réservoir.

1. Éteignez et débranchez l'appareil.

2. Placez un bac pour la récupération de l'eau sous l'orifice de vidange situé à l'arrière de l'appareil.

3. Dévissez le bouchon de protection du robinet.
4. Retirez le capuchon en caoutchouc.
   L'eau s'écoule dans le bac récupérateur.
5. Lorsque l'eau s'est écoulée, replacez le capuchon en capoutchouc sur l'orifice de vidange ainsi que le bouchon de protection.

Videz toujours le réservoir d'eau :

• si vous devez transporter votre climatiseur d'un endroit à un autre.
• en cas de non utilisation prolongée de l'appareil.

essentiel

nettoyage et entretien

Pour faciliter la vidange du réservoir, vous pouvez surélever légèrement l'appareil. Placez ensuite une extrémité du tuyau fourni sur l'orifice de vidange du réservoir, et l'autre extrémité dans un bac récupérateur. Le tuyau doit être incliné vers le bas pour permettre un bon écoulement de l'eau dans le bac.

En cas de non utilisation prolongée

Si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée :

1. Retirez le bouchon et le capuchon en caoutchouc de l'ouverture de vidange au bas de l'appareil afin de vidanger l'appareil (Cf. section précédente "Vidange du réservoir d'eau").
2. Faites fonctionner l'appareil en mode FAN (ventilation) uniquement pendant 2 heures : cela permettra à l'appareil de sécher à l'intérieur et d'éviter tout risque de moisissure.
3. Éteignez et débranchez l'appareil.
4. Nettoyez le filtre et le corps de l'appareil comme indiqué dans les sections précédentes.
5. Replacez le filtre dans son logement.
6. Retirez le tuyau extensible et le manchon réducteur de gaine, et stockez-les avec le climatiseur dans un endroit propre et sec.
7. Retirez les piles de la télécommande et stockez-les avec le climatiseur dans un endroit propre et sec.

essentel

23

nettoyage et entretien

guide de dépannage

Avant de contacter votre service après-vente, effectuez les vérifications élémentaires suivantes. Si vous ne parvenez pas à résoudre votre problème, n'effectuez aucune réparation vous-même sur l'appareil. Contactez le service après-vente de votre magasin.

Problèmes Causes possibles
Le climatiseur ne fonctionne pas.	• La prise est débranchée ou non fonctionnelle. Branchez le climatiseur sur une prise murale adaptée.• L'appareil est éteint. Appuyez sur la touche POWER.• Il y a une coupure de courant.• Le fusible est grillé ou le disjoncteur s'est décienché. Remplacez le fusible ou réenclenchez le disjoncteur.• Le réservoir d'eau est plein. Effectuez la vidange du réservoir d'eau.• Les piles de la télécommande sont usées. Remplacez-les.
Le climatiseur fonctionne quelques instants.	• Si la température réglée est proche de la température ambiante, vous pouvez diminuer la température réglée.• La sortie d'air est obstruée par un obstacle. Retirez cet obstacle.
L'appareil ne refroidit pas assez.	• L'entrée ou la sortie d'air est obstruée.• Une porte ou une fenêtre est ouverte.• Une source de chaleur fonctionne à proximité (chauffage, lampe, etc.). Déplacez la source de chaleur dans une autre pièce.• Le filtre est sale. Nettoyez-le.• La température réglée est excessive. Sélectionnez une température adéquate.• La vitesse de ventilation n'est pas assez forte. Sélectionnez une vitesse de ventilation plus élevée.
L'appareil est bruyant ou vibre.	Le climatiseur n'est pas placé sur une surface plane. Installiez toujours votre climatiseur sur une surface plane et stable.
L'appareil fait un bruit de "glouglou".	Ceci est normal. C'est le bruit du gaz réfrigérant qui circule à l'intérieur de l'appareil.
La télécommande ne fonctionne pas.	• Assurez-vous que la distance entre la télécommande et l'appareil n'est pas trop importante.• Veillez à bien orienter la télécommande vers le capteur infrarouge situé sur le panneau de commande.• Veillez à ce qu'il n'y ait pas d'obstacles entre la télécommande et le capteur infrarouge.• Les piles de la télécommande sont usagées. Remplacez-les.

Codes erreurs Causes possibles
Le code erreur "FL" apparaît sur l'écran d'affichage.	Le réservoir est plein et doit être vildé. Reportez-vous à la section "Nettoyage et entretien - Vidange du réservoir d'eau".
Le code erreur "E1" apparaît sur l'écran d'affichage.	Le capteur de température des bobines est défectueux. Veuillez contacter le service après-vente de votre magasin revendeur.
Le code erreur "E2" apparaît sur l'écran d'affichage.	Le capteur de température ambiante est défectueux. Veuillez contacter le service après-vente de votre magasin revendeur.
Le code erreur "E4" apparaît sur l'écran d'affichage.	Protection antigel : lorsque la température est trop basse, le climatiseur s'arrête pour éviter l'excès de glvre. Lorsque la température remonte au-delà de 8°C, la protection antigel s'arrête et l'appareil fonctionne en fonction des derniers réglages sélectionnés.

Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrefaçon.

Testé dans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

Protection de l'environnement

Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchèterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

21 Avenue de l'Harmonie

59650 Villeneuve d'Ascq Cedex

Faites un geste

eco-citoyen. Recyclez

ce produit en fin de vie
