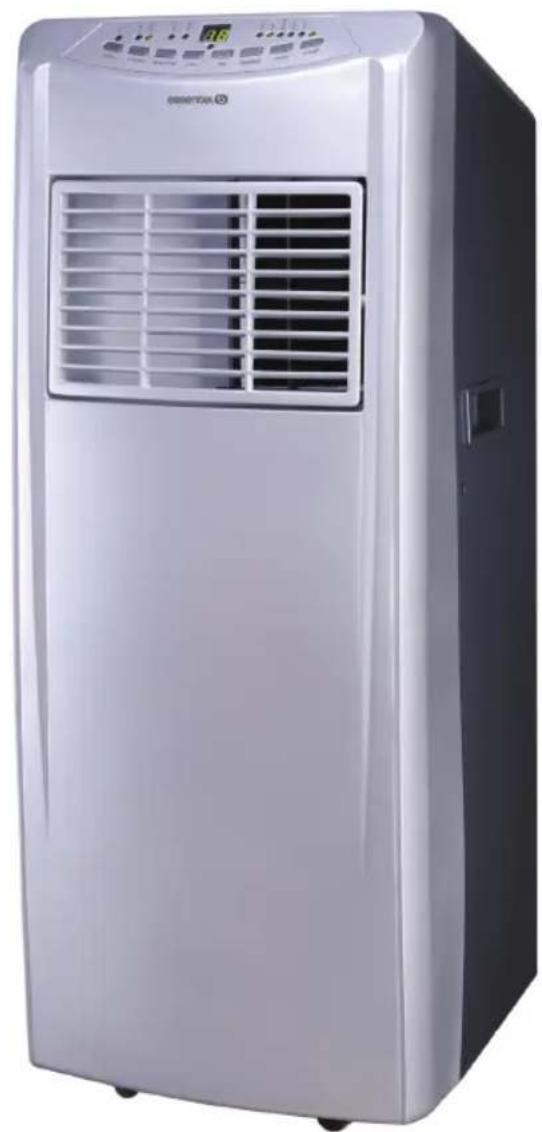

ECMR 111 - Climatiseur ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Marque	ESSENTIELB
Modèle	ECMR 111
Catégorie	Climatiseur mobile réversible
Type	Climatisation, déshumidification, ventilation, chauffage (pompe à chaleur)
Puissance frigorifique	3230 W (11000 BTU)
Puissance calorifique	2900 W (2,9 kW)
Surface recommandée	15 à 25 m²
Gaz réfrigérant	R410A / 370 g
Alimentation	220-240 V ~ 50 Hz
Consommation électrique (refroidissement)	1,2 kWh/h
Consommation électrique (chauffage)	1,1 kWh/h
Niveau sonore	64,8 dB(A)
Débit d'air	380 m³/h
Déshumidification	36 L/j
Minuterie	24 heures
Vitesses de ventilation	2 (rapide, lente)
Télécommande	Oui (2 piles AAA non fournies)
Oscillation	Oui (direction verticale)
Fonction sommeil	Oui (en mode climatisation)
Classe énergétique	A
Contenu de la boîte	1 climatiseur, 1 tuyau extensible, 1 manchon avec réducteur de gaine, 1 télécommande, 1 notice d'utilisation, 1 guide rapide

FOIRE AUX QUESTIONS - ECMR 111 ESSENTIELB

Comment installer mon climatiseur ESSENTIELB ECMR 111 ?

Avant l'installation, maintenez l'appareil en position verticale pendant au moins 2 heures. Placez-le sur une surface plane et stable, à au moins 50 cm des murs. Fixez le tuyau extensible à la sortie d'air arrière, puis déployez l'autre extrémité vers l'extérieur en la coinçant dans la fenêtre à l'aide du manchon réducteur. Branchez l'appareil sur une prise murale avec terre.

Que faire si le climatiseur ne s'allume pas ?

Vérifiez que la prise est branchée et fonctionnelle, que l'appareil est allumé (touche Marche/Arrêt), qu'il n'y a pas de coupure de courant, que le fusible ou le disjoncteur est en état. Assurez-vous que le réservoir d'eau n'est pas plein (voyant ALARME allumé) et que les piles de la télécommande ne sont pas usées.

Comment nettoyer les filtres ?

Débranchez l'appareil. Retirez les 4 filtres (2 supérieurs et 2 inférieurs) en les tirant fermement. Nettoyez-les avec un aspirateur ou lavez-les à l'eau tiède avec un détergent doux. Rincez et laissez sécher à l'air libre avant de les remettre en place. Nettoyez les filtres toutes les 100 heures d'utilisation, ou toutes les 2 semaines dans un environnement poussiéreux.

Pourquoi le voyant d'alarme (réservoir plein) s'allume-t-il ?

Le voyant ALARME s'allume et le code P2 apparaît lorsque le réservoir d'eau est plein. Vous devez alors vidanger l'eau : placez un bac sous l'orifice de vidange à l'arrière, dévissez le bouchon de protection et retirez le bouchon en caoutchouc pour évacuer l'eau. Rebouchez après vidange.

Comment utiliser la télécommande ?

Insérez deux piles AAA (non fournies) dans le compartiment à l'arrière de la télécommande en respectant les polarités. Orientez la télécommande vers le capteur infrarouge situé sous l'écran du bandeau de commande. Veillez à ce qu'aucun obstacle ne se trouve entre la télécommande et le capteur. Utilisez les touches pour sélectionner le mode, la température, la minuterie, etc.

Le climatiseur fait un bruit de glouglou, est-ce normal ?

Oui, ce bruit est tout à fait normal. Il est causé par la circulation du gaz réfrigérant à l'intérieur de l'appareil. Aucune action n'est nécessaire.

Comment programmer l'arrêt automatique ?

Lorsque l'appareil est allumé, appuyez sur la touche MINUTERIE du bandeau ou de la télécommande. L'écran clignote. Appuyez plusieurs fois pour sélectionner le nombre d'heures (1 à 24) avant l'arrêt automatique. Après quelques secondes, l'écran revient à l'affichage normal. Pour annuler, appuyez jusqu'à afficher '00'.

Quelle est la surface maximale recommandée ?

Ce climatiseur est conçu pour des pièces de 15 à 25 m². Une surface trop grande réduirait l'efficacité de refroidissement ou de chauffage.

Comment passer du mode climatisation au mode chauffage ?

Appuyez sur la touche MODE jusqu'à sélectionner le mode CHAUF. Un voyant vert s'allume. Attention : il peut y avoir un délai de quelques minutes avant que la pompe à chaleur démarre, surtout si vous passiez du mode CLIM. Assurez-vous que la température ambiante est inférieure à la température cible.

Que faire en cas de non utilisation prolongée ?

Vidangez le réservoir d'eau en retirant le bouchon de vidange. Faites fonctionner l'appareil en mode VENTIL quelques heures pour le sécher. Débranchez-le, nettoyez les filtres et le corps. Retirez les piles de la télécommande. Stockez le tout dans un endroit propre et sec avec le tuyau et le manchon.

MODE D'EMPLOI ECMR 111 ESSENTIELB

Climatisation mobile réversible

11000 BTU / 3230 W

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vouves venez d'accuerin un produit de la marque Essenciel et nous vous en remercions. Nous apportons unsoon tout particulier à la FIABILITE à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que ce climatiseur mobile réversible vous donnera entière satisfaction.

sommaire

consignes d'usage 6

Consignes generales 6

Installation du climatiseur 8

Branchement 9

Recyclage des piles 10

votre produit 11

Contenu de la boite 11

Description de l'appareil 11

VUE D'ENSEMBLE 11
DANGERESEMEUR

TELECOMMANDE 12

Fiche produt 13

installation 13

Insertion des piles dans la telecommande 15

utilisation 15

Mise en marche 16

Sélection du mode de fonctionnement 16

MODE CLIMATISATION 165

MODE DESPHOMIDIFICATION 17 MODEVENTILATION 17

MODE CHAUFFAGE 17

Fonction minuterie 18

DEFINIR L'ARRET AUTOMATIQUE DE L'APPAREIL 18

PROGRAMMER UN DEPART DIFFERE (MODE CLIMATISATION UNIQUEMENT) 18

ANNUAL ONE PAGNAMMATION 10

Fonction sommeil (en mode climatisation uniquement) 19

Réglage de l'oscillation 19

nettoyage et entretien 20

Nettoyage de l'appareil 20

Nettoyage des filtres 20

En cas de non utilisation prolongée 21

Vidange du réservoir d'eau 21

guide de dépannage 22

consignes d'usage

AVANT L'INSTALLATION DE CE PRODUIT, IL EST IMPORTANT DE LIRE ET DE COMPRENDRE PARFAIEMENT LES INSTRUCTIONS AFIN D'EVITER LES BLESSURES CORPORELLES ET LES DOMMAGES MATériELS. GARDEZ CETTE NOTICE DANS UN ENDROIT FACILEMENT ACCESSIBLE POUR LES CONSULTER ULTÉRIEUREMENT.

ATTENTION! Avant la mise en service de votre climatiseur, celui-ci doit avoir ete Maintenu en position verticale durant 2 heures au minimum.

Consignes generales

Cet apparéil est destiné à un usage domestique uniquement et à l'intérieur d'une habitation. N'utilisez l' apparéil que comme indiqué dans ce mode d'emploi.
N'utilisez pas I'appareil :
- si le cordon d'alimentation électrique ou la prise est endommagé(e),
- en cas de mauvais fonctionnement,
- si l'appareil a ete endommagé de quelque facon que ce soit.

Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuee par l'utilisateur.

Si le cable de cet apparéil est endommagé, il doit être remplace par votre revendeur, son service après vents ou une personne de qualification similaire afin d'éviter tout danger.
- Ne manipulez pas la fiche ou l'appareil avec les mains mouillées.
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intériminaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, et les personnes manquant d'expérience et de connaissance dont les capacities physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l' apparéil d'une manière sure et connaissent les risques encourus. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants à moins qu'ils ne soient âgés de 8 ans et plus et surveillés.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

ATTENTION! Ne laissez jamais le climatisationur fonctionner en presence ou à la portée d'enfants sans surveillance. Lorsque l'appareil fonctionne, surveillez les enfants et les animaux domestiques.
N'exposez pas les animaux domestiques ni les plantes au flux d'air direct pendant une période prolongée.
N'obstruez pas les grilles d'arrivee et de sortie d'air et n'inserez jamais vos doigts, des crayons ou tout autre objet au travers des grilles de I'appareil.
- Ne posez rien sur l'appareil.
Si une odeur anormale ou de la fumée sort de l'appareil, arrêtez l'appareil et débranchez-le immidiatement de la prise de courant.
- Ne plongez jamais l'appareil, son cordon d'alimentation ou la prise de courant dans l'eau ou tout autre liquide.
N'inclinez pas votre apparéil de plus de 35^ lorsque vous le déplacez.
Manipulez toujours l'appareil avec précaution.
- Ne le soumettez pas à des chocs ou à des vibrations.
N't utilisez pas l'appareil sans son filtrre.

Installation du climatiseur

Veillez à ce que le climatiseur soit toujours place sur une surface plane et stable, en position verticale.
Utilisez l'appareil dans une piece de dimension correspondant à sa capacité de refroidissement/ventilation. Cet apparéil est idéal pour une piece de 15 à 25 m².

N'tutilisez pas cet apparéil dans une piece comble.
N'utilisez pas le climatiseur pres d'appareils à gaz, cheminées, liquides inflammables ou en présence exposifs.
N'exposez pas l'appareil à toute source de chaleur directe ou indirecte.
N'utilisez pas cet apparéil dans une pierce humide comme une salle de bains et évitez toute projection d'eau sur l' apparéil.
Afin d'eviter une surchauffe, laissez toujours un espace de 50 cm minimum entre le climatiseur et les murs, les meubles, les rideaux ou tout autre objet.
- Placez toujours votre climatisation à environ 1 mètre de tout apparéil electroménager pour éviter le risque de perturbations electromagnétiques.

Branchement

Avant de brancher votre apparéil, vérifie que la tension d'alimentation indiquée sur la plaque signalétique de l' apparéil correspond bien à cette de votre installation électrique.
Cet apparéil est équipé d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur (avec un disjoncteur différentiel et protégée par un fusible de 16 A).
La fiche doit toujours être facilement accessible lorsqu'l'appareil est branché.

Débranchez toujours l'appareil de la prise de courant lorsquel l'appareil n'est pas utilisé, avant de le déplacer ou de procéder à son nettoyage ou entretien.
N'utilisez pas de rallonge avec cet apparéil.
Lorsque vous débranchez le cordon d'alimentation, tirez-le toujours au niveau de la fiche, ne tirez pas sur le cordon lui-même.

Recyclage des piles

Ne jetez pas les piles avec les ordures menagères. Afin de preserver l'environnement, débarrasssez-vous des piles conformément aux règlementations en vigueur.
Déposez-les dans votre conteneur à piles le plus proche ou rapportez-les dans votre magasin.
- Ne rechargez pas les piles, ne les démontez pas, ne les jetez pas dans un feu.
- Ne les exposéz pas à des températures élevées ou à la lumière directe du soleil.
Ne les incinérez pas.

ATTENTION!

Utilisez uniquement le type de piles spécifique dans cette notice.
- Remplacez les piles lorsqu'elle sont usages ou en cas de fuite.
Retirez les piles en cas de non utilisation prolongée de l'appareil.

votre produit

Contenu de la boite

-1 climatiseur mobile réversible
-1 tuyau extensible
1 manchon avec réducteur de gaine
-1telecommande
-1 notice d'utilisation
1 guide rapide

Description de l'appareil

VUE D'ENSEMBLE

BANDEAU DE COMMANDE

1 Touche Marche / Arret

2	Sélectionner le mode : CLIM (climatisation), DESHUM (déshumidification), VENTIL (ventilation), CHAUF (chauffage)
3	Activer/désactiver la fonction sommeil
4	Réglage de la température
5	Capteur infrarouge
6	Programmer la minuterie
7	Sélectionner la vitesse de ventilation
8	Réglier l'oscillation
9	Témoin lumineux d'oscillation
10	Témoins lumineux de vitesse de ventilation : rapide et lente
11	Témoin lumineux de minuterie
12	Témoin lumineux d'alarme (réservoir plein)
13	Ecran d'affichage de la température / minuterie
14	Témoin lumineux de la fonction sommeil
15	Témoins lumineux des modes

TELECOMMANDE

1	Sélectionner la vitesse de ventilation
2	Activer la fonction sommeil
3	Activer/désactiver/régler l'oscillation
4	Sélectionner le mode(climatisation, déshumidification, ventilation, chauffage)
5	Régler la température
6	Programmer la minuterie
7	Marche/arrêt

12 esseniet

votre produit

Fiche produit

Description	Symbole	Valeur	Unité
Modèle	ECMR 11
Puisance frigorifique nominale	P_résid frigorifique	-	kW
Puisance calorifique nominale	P_résid calorifique	2,9	kW
Puisance frigorifique absorbée minimale	P_EER	-	kW
Coefficient d'éfficacité énergétique nominale	EER_d	-	-
Coefficient de performance déclaré	COP_d	2,59	-
Consommation d'électricité en "arrêt par thermostat"	P_T0	183	W
Consommation d'électricité en mode "veille"	P_s8	1,7	W
Consommation d'électricité des apparèls simple conduit (refroidissement)	QSD	1,2	kWh/h
Consommation d'électricité des apparèls simple conduit (chauffage)	QSD	1,1	kWh/h
Niveau de puissance acoustique	L_wx	64,8	dB(A)
Potentiel de réchauffement planété	PRP	1975	kg éq. CO2
Norme	EN 14511:2011+ EN 14825:2012

• Allimentation : 220-240 V - 50 Hz
  Pour des surfaces de 15 à 25 m²
• Débit d'air: 380 m³/h
  Deshumidification:36Vj
• Classe d'efficacité énergétique : A

• Minuterie: 24 heures
  Gaz refrigerant: R410A/370g

• Réglagelectronique

• Telecommande : fonctionne avec 2 piles AAA 1,5
  V (non fournie)
  Vitesses de ventilation : 2
• Panneau de ventilation orientable
  Coloris argent

installation

Pour l'installation ou l'entretien, l'appareil doit etre debranche de la prise de courant.
- AVERTISSEMENT: Avant l'utilisation, le climatiseur doit être maintainu en position verticale pendant 2 heures minimum.

Installation mobile

Vou puez facilement deplacer Your climatiseur d'une pièce à une autre. Pour une installation mobile, suive les instructions énoncées ci-dessous :

1. Choisissez un lieu d'installation approprié, proche d'une prise électrique.

essential

votre produit

1. Déployez une extrémite du tuyau extensible et vissez-la directement sur la sortie d'air située à l'arriere de l'appareil, comme indiqué sur la figure 1.

1. Vissez le manchon réducteur de gaine à l'autre extrémité du tuyau.
2. Positionné le climatiseur à min. 50 cm des murs, puis coincez le manchon sur la fenêtre comme indiqué sur la figure 2.

Figure 2

5 Déployez le tuyau extensible d'évacuation d'air à la longueur souhaitee (de 50 à 150 cm) sans l'étirer complètement pour ne pas risquer de l'endommager, comme indiqué sur la figure 3.

Figure 3

N'etirez pas le tuyau de maniere excessive, vous risqueriez de l'endommager (figure 4)
L'air doit pouvoir circier librement. Assurez-vous que le tuyau ne soit pas pié ou forme un coude, risque de surchauffe (figure 5)!
- N'utilissez pas de longe n'd'autres tueyak que celui fourni avecocyte climatiseur. Celai pourrait nuire au bon fonctionnement de l'apparel.

Insertion des piles dans la telecommande

Figure 7

Figure 8

Figure 9

1. Retiréz le capot du compartment 2. Insérez deux pili de type 3. Refermez le capot. à pilés situé à l'arrière de la télécommande, (Figure 7) poiarités (+/-). (Figure 8)

S�� n'utilize pas l'apparcel pendant un certain temps, rétrèz les pilies de la télécommande. N'utilize pas des piliés anciences avec des piliés neuvus ou différents types de piliés ensemble.

UTILISATION DE LA TELECOMMANDE

• Orientez la télécommande vers le capteur infrarouge situé au bas de l'écran d'affichage pour que ce dernier reçoive les informations transmises.
  Veillez a ce qu'il n'y ait pas d'obstacles entre la telecommande et le capteur infrarouge.

utilisation

• AVERTISSEMENT: Avant sa mise en service, le climatiseur doit être maintainu en position verticale pendant 2 heures minimum.
• IMPORTANT: Afin d'optimiser le rendement de votre climatiseur, nous vous recommendons de ne pas l'exposer directement aux rayons du soleil lors de son fonctionnement (si possible, tirez les rideaux ou fermez les voles).

Mise en marche

1. Placez l'appareil sur une surface plane et stable, en position verticale.
2. Branchez l'appareil sur une prise murale equipée d'une prise de terre.
   L'appareil est alors en mode veille et la temperture ambiente apparait sur I'ecran d'affichage.
3. Appuyez sur la touche Marche / Arrêt du bandeau de commande, ou la touche de la télécommande. La température ambiente s'affiche.

Par défaut après branchement de l'appareil, celui-ci s'allume en mode CLIM en vitesse lente.

Si I'appareil est allumé après avoir ete mis en veille, celui-ci demarre sur le demler mode selectionne.

IMPORTANT: Lorsque you arrêtez l'appareil,attendez 3 minutes avant de le renmette en marche.

Sélection du mode de fonctionnement

Appuyez une ou plusieurs fois sur la touche MODE du bandeau de commande ou la touche de la télécommande pour sélectionner le mode de fonctionnement souhaïté comme indiqué ci-dessous :

CLIM DESHUM VENTIL CHAUF

Levoyant correspondant s'allume en vert.

MODE CLIMATISATION

LorsquelemodeCLIMestélectionne,letéminomluminieuxcorrespondantseclairenvert sur le bandeau de commande.
L'air est alors refroidi et l'air chaud est evacué vers l'extérieur par le tuyau extensible d'évacuation.
- En mode CLIM, l'évacuation de l'air chaud doit obligatoirement se faire à l'extérieur (Cf. sections concernant l'installation mobile et l'installation semi-permanente).
- Ajustez la vitesse de ventilation ainsi que la température de sortie d'air de l'apparil en fonction de la temperature ambiente que vous souhaitez doivent. La température peut être regliée de 15^ à 31^ à l'aide des touches HAUT et BAS du bandeau de commande, ou des touches et de la télécommande.
- La fonction de refroidissement s'estint lorsqula temperature ambiente est inférieure à la temperature programme. La ventilation continue toutes de fonctionner au niveau regle. La fonction de refroidissement se remet en marche dés que la temperature ambiente dépasse la temperature programme.

MODE DESHUMIDIFICATION

Qu'est-ce que la déshumidification ?

Dans ce mode, le climatiseur réduit le taux d'humidité dans l'air. L'eau contènue dans l'air, qui est environnementallement dangere et ne constitue un écart de l'écart de l'air.

Lorsque le mode DESHUM est selectionne,le témoin lumineux correspondant séclaire en vert sur le bandeau de commande.
- En mode DESHUM,VKUELZI gesteHNs fenfertes und ortem fenerace car Ievacuon de I air doit sa feire a linterie du pièce. Si I appellé gard neite à l'extérieur, I'aer sera légerement refroidi.
L'air est deshumidifié lorsqu'il traverse l'unité, sans toutefois être complètement refroidi.
- En mode déshumidification, les fonctions MINUTERIE et SOMMEIL ne peuvent pas être ajustées, et la ventilation est bloquée sur la vitesse lente.

MODE VENTILATION

Lorsque le mode VENTIL est selectionné, le témoin lumineux correspondant s'éclaire en vert sur le bandeau de commande.
L'air circule dans la pierce, sans etre refroidi.
- 2 vitesses peuvent être régies :

RAPIDE

LENTE

• Par défaut, la ventilation est régée sur la vitesse lente. Pour passer en vitesse rapide, appuyez sur la touche VITESSE du bandeau de commande ou de la télécommande.
  Appuyez a nouveau sur la touche VITESSE ou pour revenir a une vitesse lente.

LENTE RAPIDE LENTE Etc.

MODE CHAUFFAGE

Lorsque le mode CHAUF est selectionné, le témoin lumineux correspondant à ce mode s'éclaire en vert sur le bandeau de commande.
- Cet apparéil est équipé d'une pompè à chaleur. Le mode CHAUF ne peut fonctionner que si la température ambiente est inférieure à la température cible.
- En mode CHAUF, la temperature désirable peut être programmé à l'aide des touches HAUT et BAS du bandeau de commande, ou des touches à et de la télécommande.
La température s'affiche sur le bandeau de commande.
En mode CHAUF, le tuyau d'évacuation d'air doit être dirigé vers l'extérieur.

IMPORTANT : Lorsque le voyant CHAUF s/allume, il est parfois nécessaire d'attendre plusieurs minutes avant le demarrage de la pompé à chaleur, notamment si vous passez du mode CLIM au mode CHAUF.

Fonction minuterie

DEFINIR L'ARRET AUTOMATIQUE DE L'APPAREL

1. Lorsque l'appareil est allumé et fonctionné en mode CLIM, DESHUM, VENTIL et CHAUF, appuyez sur la touche MINUTERIE du bandeau de commande ou la touche de la télécommande pour activer la minoriterie.

L'ecran d'affichage se met a clignoter et affiche la minuterie.

1. Appuyez plusieurs fois sur la touche MINUTERIE ou la touche de la télécommande pour désigné le nombre d'heures pendant lequel vous souhaitez que l'apparil fonctionne en mode CLIM ayant de s'arrête automatiquement.

Voupsouvezselectionnerun tempscomprisentre1heureet24heures.

L'appareil s'arrête automatiquement à la fin de ce laps de temps.

Après quelques secondes, l'écran affiche de nouveau la température cible.

1. Utilisez les touches HAUT et BAS du bandeau de commandesou les touches et de la telecommande pour regler la temperature souhaitee.

PROGRAMMER UN DEPART DIFFERE (MODE CLIMATISATION UNIQUEMENT)

1. Lorsque l'appareil est eteint, appuyez sur la touche MINUTERIE du bandeau de commande ou la touche de la telecommande pour activer la minuterie.

L'ecran d'affichage se met a clignoter et affiche la minuterie.

1. Appuyez plusieurs fois sur la touche MINUTERIE ou la touche de la télécommande pour seLECTIONner le nombre d'heures souhaite avant que l'apparil se mette en marche automatiquement en mode CLIM

Vous pouvez selectionner un temps compris entre 1 heure et 24 heures.

L'écran affiche le décompte jusqu'à la mise en marche automatique de l'appareil, même si l'apparil est étant.

La climatisation se déclenchera sur la température sélectionnée lors de la première utilisation.

18 esseniet

utilisation

ANNULER UNE PROGRAMMATION

Pour annuler un arrêt automatique ou un départ différé, appuyez plusieurs fois sur la touche MINUTERIE du bandeau de commande ou la touche de la télécommande jusqu'à ce que l'écran affiche « 00 »

Fonction sommeil (en mode climatisation uniquement)

Lorsque la fonction SOMM est activée en mode CLIM, la ventilation est automatique reglee en vittes lente. Aprees la premiere heure de fonctionnement, la temperature augmente automatique de 1^ par rapport a la temperature programmée, puis cette nouvelle temperaturé est maintainue pendant toute la durée de fonctionnement du mode CLIM.
- Pour activer la fonction sommeil, appuyez sur la touche SOMMEIL du bandeau de commande, ou la touche -de la télécommande.

Réglage de l'oscillation

La fonction OSCILL vous permet de modifier la direction verticale de l'air émis par le climatiseur.

1. Appuyez sur la touche OSCILL du bandeau de commande ou la touche de la télécommande pour modifier la direction verticale du flux d'air.
2. Appuyez une nouvelle fois sur cette touche pour arrêté l'oscillation. Le flux d'air sera alors dirigé selon la position sur laquête vous avoir arrêté l'oscillation.

Lorsque la fonction OSCILL est activée, le témoin lumineux correspondant s'éclaire sur le bandeau de commande.

You pouvez également modifier la direction verticale de l'air en inclinant manuellement la grille de ventilation située à l'avant de l'appareil.

nettoyage et entretien

IMPORTANT : Débranchez toujours le cordon d'alimentation de la prise de courant avant de procéder au nettoyage ou à l'entretien de l'appareil.

Nettoyage de l'appareil

• Vous pouvez nettoyer le corps de l'appareil à l'aide d'une éponge légrement humidifiée avec de l'eau tiède et un détergent doux (type liquideVAISSELE), Rincez à l'eau claire et séchez soigneusement à l'aide d'un chiffon doux et sec.
  Veillez a ne pas faire penetre r d'eau a l'intereur de l'apparell.
  N'utilissez pas de produits chimiques ou de détergents abrasifs pour le nettoyage car lis pouraient facilement abrirer ou déformer votre apparell. Evitez également l'usage d'aerosols.

Nettoyage des filtres

Votte climatischer est equipé de 4 filtres : 2 filtres supérieurs et 2 filtres inférieurs. Si les filtres sont sales ou endommages, le debit d'air sera réduit.

Les filtres doivent être nettoyés au bout de 100 heures d'utilisation. Si vous utilisez le climatiseur dans un environnement extrémement poussiereux, nettoyez les filtres toutes les 2 semaines.

Pour cela, suivez les Instructions ci-dessous:

1. Sortez les filtres supérieurs et inférieurs de leurs logements situés sur le côte au dos de l'appareil, en les tirant fermement.

20 esseniet

nettoyage et entretien

La poussière et la saleté prsentes sur les filtres peuvent être retirées à l'aide d'un aspirateur. Si les filtres sont très sales, lavez-les à l'eau tiède additionné d'un produit détergent doux (type liquide vaisselle). Vous pouze les frofter déliciatement à l'aide d'unerosse à poils souples. Rincez-les à l'eau claire, puis laissez secher les filtres à l'air libre.

1. Replacez les filtres dans leurs logements

Vous pouvez vous procurer des filtres de remplacement apres de sua magasin revendeur ou de son service après-vente.

En cas de non utilisation prolongée

Si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée :

1. Retretz le bouchon en cautouché du 'ouverture de vidange (bas de l'appareil) afin de vidanger l'apparel (reportez-vous au paragraphe suivant « Vidange du réservoir d'eau »).
2. Faites fonctionnel l'appareil quelques heures en mode VENTIL uniquement afin qu'il sech a l'intérieur et éviter qu'il ne moissée.
3. Arrêté et débranche l'article, puis enroulez le cordon d'alimentation autour des crochets à l'arrière de l'article.
4. Nettoyez les filtres et le corps de l'appareil comme indiquedans les paragraphs ci-dessus.
5. Replacez les filtres dans leurs logements.
6. Retirez les piles de la télécommande et stockez-les avec le climatiseur dans un endroit propre et sec.
7. Retirrez le tuyau extensible et le manchon réducteur de gaine, et stockez-les avec le climatiseur dans un endroit propre et sec.

Vidange du réservoir d'eau

Lorsque le réservoir d'eau est plein, le témoin lumineux ALARME s'allume sur le bandeau de commande et le code P2 apparait sur l'écran d'affichage Vous devez alors effectuer la vidange du réservoir d'eau.

1. Placez un bac pour la recupération de l'eau sous l'orifice de vidange situé à l'amière de l'appareil.

Figure 10

1. Devisez le bouchon de protection du robinet.
2. Retirez le bouchon en caoutchouc.
   L'eau s'écoule dans le bac récapuérateur.
3. Lorsque I'eu s'est ecoulee, replaced le bouchon en caoutchouc sur I'orifice de vidange ainsi que le bouchon de protection.

Videz tous les reservoir d'eau si vous vece transporter votre climatiseur d'un endroit a un autre.
Videz tous le reservoir d'eau en cas de non utilisation prolongee de l'appareil.

essential

nettoyage et entretien

guide de dépannage

Avant de contacterVoteapres-vente,effectuezlesverifications elementairessuivantes.Si vouneseparvenezpasaressoudrevoiteproblere,neffectezaucenereparationvous-meme surl'appareil. Contactez the service apres-ventes de voitr magasin.

Problèmes	Causes possibles
Le climatiseur ne fonctionne pas.	• La prise est débranchée ou non fonctionnelle. Branchez le climatiseur sur une prise murale adaptée.• L'apparéil est étient. Appuyez sur la touche Marche / Arrêt• Il y a une coupure de courant.• Le fusible est grillé ou le disjoncteur s'est déclenché. Remplacez le fusible ou réenclenchez le disjoncteur.• Le réservoir d'eau est plein. Effectuez la vidange du réservoir d'eau.• Les piles de la télécommande sont usées. Remplacez-les.
Le climatiseur fonctionne quelques instants.	• Si la température régée est proche de la température ambiente, vous pouvez diminuer la température régée.• La sortie d'air est obstruée par un obstacle. Retirez cet obstacle.
L'apparéil ne refroidit pas asseez.	• L'entree ou la sortie d'air est obstruée.• Une porte ou une fenetre est ouverte.• Une source de chaleur fonctionne à proximé (chauffage, lampe, etc.). Déplacez la source de chaleur dans une autre pièce.• Le filtre est sale. Nettoyez-le.• La température régée est excessive. Sélectionnez une température adéquate.• La vitesse de ventilation n'est pas asseez force. Sélectionnez une vitesse de ventilation plus élevée.
L'apparéil est bruyant ou vigre.	Le climatiseur n'est pas placé sur une surface plane. Installez toujours votre climatiseur sur une surface plane et stable.
L'apparéil fait un bruit de « glouglou »,	Céel est normal. C'est le bruit du gaz réfrigérant qui circule à l'intérieur de l'apparïl.
La télécommande ne fonctionne pas	• Assurez-vous que la distance entre la télécommande et l'apparéil n'est pas trop importante.• Veillez à bien orienter la télécommande vers le capteur infrarouge situé sous l'écran d'affchage.• Veillez à ce qu'il n'y ait pas d'obstacles entre la télécommande et le capeur infrarouge.• Les piles de la télécommande sont usagées. Remplacez-les.

Tous les informations, dessins, croquis et images dans ce document relevant de la propriete exclusive de SOURCING & CREATION. SOURCING & CREATION SE reserve tou des droits relatives à ses marques, créations et informations. Tous copè ou reproduction, parquelque moyen que ces soits, sera jugé et considérée comme une contraction.

Climatisation mobile réversible

11000 BTU / 3230 W

Testedans noslaboratoires

Garantie valide a partir de la date d'achat (ticket de caisse faisant月至). Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usage normale du produit.

Protection de l'environnement

Ce symbole apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet apparéil ne peut donc enaucun cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (décheterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuerez à protégger l'environnement et empêcherez toute conséquence nuisible pour votre santé.
