MODE D'EMPLOI A2002E Ardo

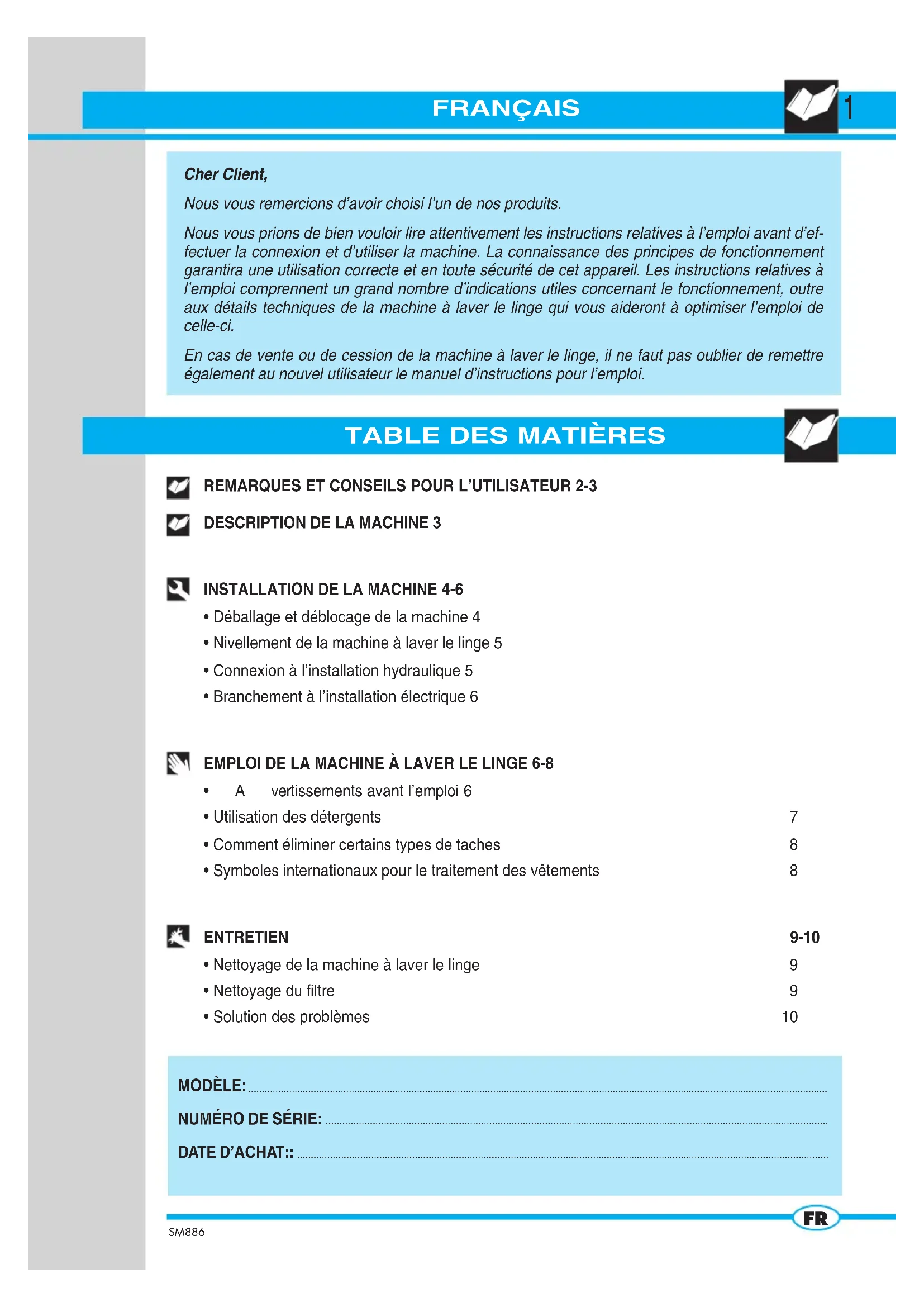

FRANÇAIS Cher Client, Nous vous remercions d’avoir choisi l’un de nos produits. Nous vous prions de bien vouloir lire attentivement les instructions relatives à l’emploi avant d’ef- fectuer la connexion et d’utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil. Les instructions relatives à l’emploi comprennent un grand nombre d’indications utiles concernant le fonctionnement, outre aux détails techniques de la machine à laver le linge qui vous aideront à optimiser l’emploi de celle-ci. En cas de vente ou de cession de la machine à laver le linge, il ne faut pas oublier de remettre également au nouvel utilisateur le manuel d’instructions pour l’emploi. REMARQUES ET CONSEILS POUR L’UTILISATEUR 2-3

• Déballage et déblocage de la machine 4

• Nivellement de la machine à laver le linge 5

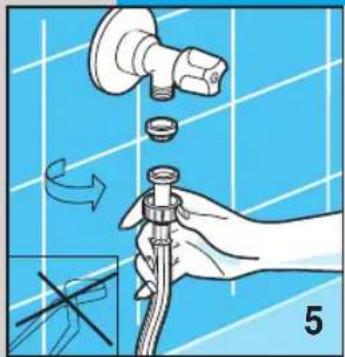

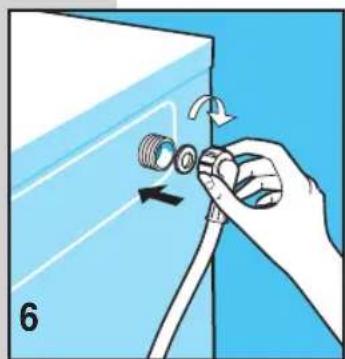

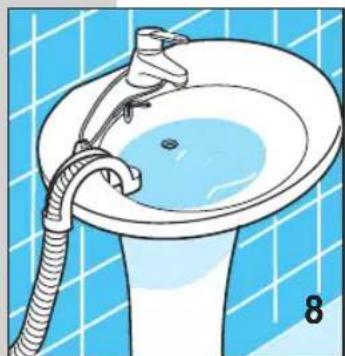

• Connexion à l’installation hydraulique 5

• Branchement à l’installation électrique 6 EMPLOI DE LA MACHINE À LAVER LE LINGE 6-8

• Avertissements avant l’emploi 6

• Utilisation des détergents 7

• Comment éliminer certains types de taches 8

• Symboles internationaux pour le traitement des vêtements 8 ENTRETIEN 9-10

• Nettoyage de la machine à laver le linge 9

• Nettoyage du filtre 9

• Solution des problèmes 10 MODÈLE:

Cet appareil devra être utilisé en tant que machine à laver le linge pour usage domes- tique ; tout autre emploi doit être considéré impropre et, par conséquent, dangereux.

Toute modification ou tentative d’altération de l’appareil peuvent être dangereuses pour l’utilisateur et risquent d’endommager la machine à laver le linge.

Étant donné le poids considérable de la ma- chine, il faut respecter des normes particu- lières en termes de sécurité, pendant le dé- placement de celle-ci.

L’emploi de la machine est interdit aux en- fants sans surveillance.

Toute modification de l’installation hydrauli- que ou électrique doit être effectuée par des techniciens autorisés.

Lors du positionnement de l’appareil, s’as- surer que le câble d’alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle.

Avant la mise en service de la machine à laver le linge, retirer tout l’emballage et le blocage utilisé pour le transport (vis de pro- tection). Dans le cas contraire, aussi bien la machine que la pièce de votre habitation pourraient être sérieusement endomma- gées.

Si l’appareil doit être installé sur une surface de moquette, il faudra s’assurer que, entre la machine à laver le linge et le sol, l’air cir- cule librement.

La machine à laver le linge ne doit pas être surchargée.

Pendant le fonctionnement de l’appareil, éviter le contact avec l’eau qui sort du tuyau d’évacuation, étant donné que la tempéra- ture de celle-ci pourrait être élevée ; en outre, éviter le contact avec le verre du hublot car, pendant le lavage, il a tendance à se réchauf- fer.

Laver exclusivement des tissus destinés au lavage à la machine. En cas de doutes, il est possible de contrôler les indications du producteur reportées sur les étiquettes des vêtements (voir “Symboles pour le traitement des vêtements”).

Avant d’introduire les vêtements dans la machine à laver le linge, il faut contrôler que toutes les poches soient parfaitement vides. Ne pas introduire ou sortirla fiche de la prise de cou-rant avec les mainsmouillées.Lorsque l’on effectue lesopérations de révision oude nettoyage, ne pasoublier de débrancherl’appareil de la prise decourant électrique.Si l’on souhaite débran-cher la machine à laver lelinge de la prise de cou-rant, il ne faut pas tirer lecâble électrique mais in-tervenir sur la fiche.Après avoir terminé cha-que lavage, nous con-seillons de retirer la fichede courant électrique etde fermer le robinet del’eau.L’appareil ne doit pasêtre exposé aux agentsatmosphériques.La machine à laver lelinge doit être branchéeà une prise de courantéquipée de mise à laterre et qui soit conformeaux exigences relativesà la sécurité.Il est interdit de brancherla machine à laver le lingeà la prise électrique en uti-lisant des rallonges ou desfiches multiples.Après avoir terminé le lavage,il faut attendre pendant troisminutes environ avant de pou-voir ouvrir le hublot, étantdonné qu’un dispositif de sé-curité de protection contre lesouvertures accidentelles estplacé sur l’ouverture.REMARQUE : pour les modè-les électroniques, le hublots’ouvrira au moment où levoyant “end” s’allume.SM886 Imp 12-02-2004, 10:522SM886

Les objets durs et pointus (par exemple : piè- ces de monnaie, épingles, clous, vis ou cailloux) sons susceptibles de provoquer de graves dommages.

Il n’est pas possible de laver à la machine les vêtements tachés de substances conte- nant de l’essence. Si les taches ont été éli- minées avec des produits vaporisés, avant d’introduire les vêtements dans la machine à laver le linge, il faudra attendre la vapori- sation totale desdites substances de la sur- face des tissus.

Ne pas utiliser des détergents pour le lavage à la main, étant donné que la mousse serait trop abondante et qu’elle risquerait d’endom- mager les parties internes.

Après avoir terminé le lavage de tapis, cou- vertures ou de tout autre tissu à fibres lon- gues, il ne faudra pas oublier de contrôler le filtre et, si nécessaire, de le nettoyer.

Nous conseillons de laisser le hublot ouvert

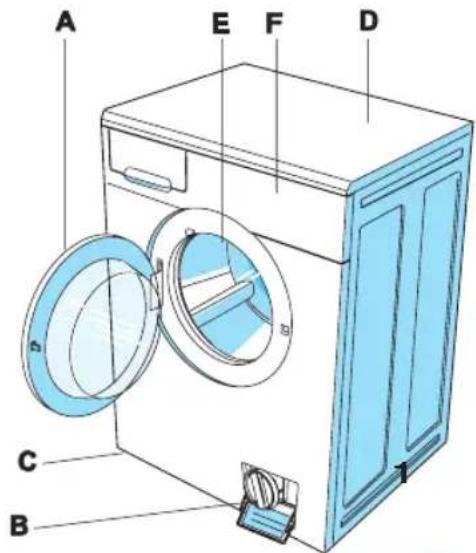

A - Hublot B - Filtre C - Pieds réglables D - Couvercle supérieur E -Tambour F -Tableau de commandes

La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez. ▼ La structure a été réalisée en panneaux de tôle traités et vernis de façon à ce que ses qualités esthétiques puissent rester inaltérées au cours du temps. ▼ Le moteur et toutes les pièces en mouvement ont été conçus et réalisés de façon à ce que la machine soit extrêmement silencieuse. ▼ Le tambour en acier inoxydable est ample et facilement accessible, afin de garantir une meilleure qualité du lavage et une plus longue durée de vie du linge. ▼ Le tableau de commandes permet d’utiliser aisément tous les types de lavage et de séchage souhaités (voir tableau de commandes et tableau programmes). ▼ Le hublot très ample facilite les opérations de chargement et de déchargement du linge. ▼ La très grande stabilité est obtenue grâce à la recherche constante de la part des techniciens en termes d’équilibre des masses en mouvement. après la fin du cycle de lavage.

Il ne faut pas essayer de réparer l’appareil par soi-même, étant donné que les répara- tions effectuées par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux répara- tions sous garantie.

Les réparations de cet appareil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser unique- ment des pièces de rechange originales. SM886 Imp 12-02-2004, 10:533SM886

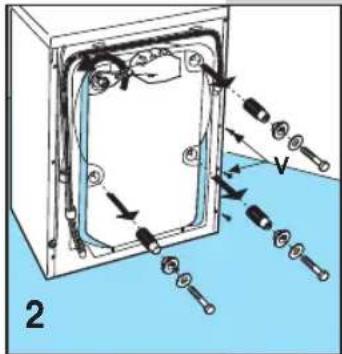

(EN FONCTION DU MODÈLE) Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 entretoises avec vis. Avant de mettre la machine en fonction, reti- rer les entretoises et les vis de blocage, récupérer les vis et les entretoises pour tout déplacement éventuel de la machine. Boucher les trous au moyen des bouchons spéciaux fournis à cet effet que vous trouverez à l’intérieur de l’enveloppe contenant les documents. REMARQUE : Si les entretoises devaient rester à l’intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le pan- neau. Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entretoises avec vis. Avant de mettre la machine en fonction, il faut retirer les vis de blocage à l’aide d’une clé. Introduire un tournevis dans les trous et intervenir comme indiqué dans la fi- gure, afin de pouvoir récupérer les 4 entretoises en plastique. REMARQUE : Si les entretoises devaient rester à l’intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le pan- neau. L’installation doit être effectuée par un personnel professionnellement qualifié, con- formément aux instructions du constructeur, étant donné qu’une installation erronée est susceptible de provoquer des dommages aux choses et des lésions aux person- nes. Il est possible d’installer la machine en tout lieu, à condition que la température ambiante ne soit pas inférieure à 3°C et que les câbles ou tuyaux qui se trouvent à l’arrière de la machine ne soient pas écrasés.

NIVELLEMENT DE LA MACHINE À LAVER LE LINGE Après avoir choisi l’emplacement approprié, régler correctement le plan de la ma- chine à l’aide des pieds réglables (Fig. 4). Faire particulièrement attention au choix de la position, au nivellement de la machine à laver le linge et à la sécurité des contre-écrous. Si le nivellement ne sera pas effectué correctement, la machine à laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages. Si la machine est placée sur une surface de moquette, il faudra s’assurer que, entre la machine à laver le linge et le sol, l’air circule librement. Il est déconseillé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0°C. CONNEXION HYDRAULIQUE ▼ La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars.) ▼ Avant d’effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantité d’eau pour éliminer toute trace d’impuretés des tuyaux, telles que sable et rouille (cette opération est extrêmement importante si la machine à laver le linge est restée inutilisée pendant longtemps ou si elle est connectée à une nouvelle conduite de l’eau). ▼ Le tuyau d’alimentation de l’eau doit être connecté à la prise d’eau froide avec goulotte filetée 3/4". ▼ Placer le filtre garniture fourni avec la machine à laver le linge entre le robinet et le tuyau, puis visser manuellement à fond (fig. 5). ▼ Mettre la garniture sur l’autre extrémité du tuyau d’alimentation puis visser celui-ci sur la machine à laver le linge (fig. 6). ▼ Pendant le lavage, la prise d’alimentation de l’eau doit être totalement ouverte. ▼ Le tuyau d’évacuation de l’eau doit être à une hauteur comprise entre 60 cm. et 90 cm. (fig. 7). ▼ Si l’évacuation de l’eau est prévue directement dans la conduite d’évacuation, l’extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm. ▼ Il est important de ne pas connecter hermétiquement le tuyau de la machine à la conduite d’évacuation, pour éviter de remplir le siphon d’air et, par consé- quent, de provoquer la sortie de l’eau. ▼ Si l’eau doit être évacuée dans le lavabo ou dans une autre zone d’évacua- tion, l’extrémité libre du tuyau doit être préalablement renforcée, en corres- pondance du point de pliage, avec un crochet approprié, fourni avec la ma- chine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de façon à ce que le tuyau ne tombe pas (fig. 8). L’écoulement du lavabo doit être propre, afin que l’eau puisse être évacuée librement.

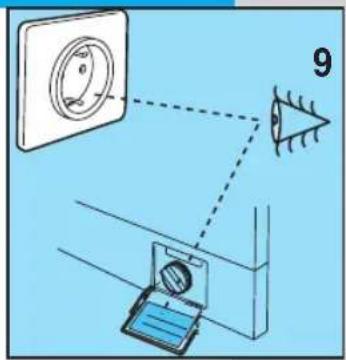

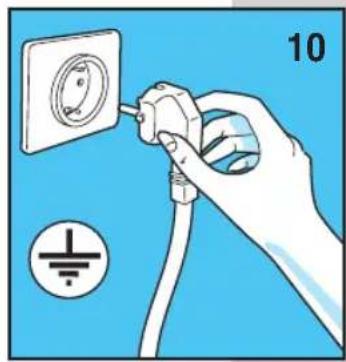

BRANCHEMENT ÉLECTRIQUE ▼ S’assurer que la tension électrique, indiquée dans les données techniques de la plaquette placée sur le côté interne du volet filtre, corresponde à celle du réseau électrique (fig. 9). ▼ Le disjoncteur différentiel, les câbles électriques et la prise du réseau doivent posséder des paramètres permettant de supporter la charge maximum indi- quée sur la plaquette. ▼ La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Dans le cas contraire, le producteur décline toutes responsabi- lité en cas d’accident (fig. 10). ▼ Si la prise dans laquelle la fiche est insérée ne fonctionne pas, ou si elle n’est pas appropriée, il faudra la faire remplacer par un électricien qualifié. ▼ Il est interdit de brancher la machine à laver le linge au réseau par le biais d’éléments indirects tels que rallonges et prises multiples. ▼ Pendant l’entretien, la fiche de la machine à laver le linge doit être déconnec- tée de la source de courant. ▼ Ne pas introduire ou retirer la fiche de la prise avec les mains mouillées. ▼ Si le câble d’alimentation est endommagé, contacter le centre du service après- vente technique spécialisé. ▼ Positionner l’appareil de façon à ce que le câble d’alimentation soit facilement accessible, afin qu’il soit possible de le déconnecter, si nécessaire. EMPLOI DE LA MACHINE À LAVER LE LINGE FerméOuvert

Attention: Avant le premier lavage du linge, il est souhaitable d’effec- tuer un cycle de lavage rapide, sans linge. Cette opération permet de vérifier le fonctionnement de la machine à la- ver le linge et de nettoyer le tambour. Lors de chaque lavage, s’assurer que:

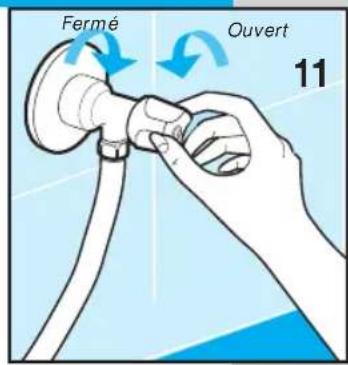

les connexions hydrauliques soient correctes, le tuyau d’évacuation soit posi- tionné correctement (voir connexion hydraulique) et que le robinet soit ouvert.

avec les mains parfaitement sèches, introduire la fiche dans la prise de cou- rant.

partager le linge en fonction du type de tissu (voir étiquetage des pièces d’ha- billement).

veiller à ce que dans les poches des vêtements il n’y ait aucun objet suscep- tible d’endommager le linge, la machine ou le filtre. SM886 Imp 12-02-2004, 10:536SM886

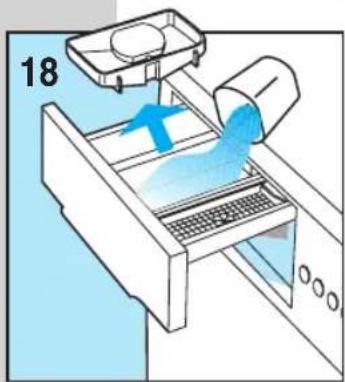

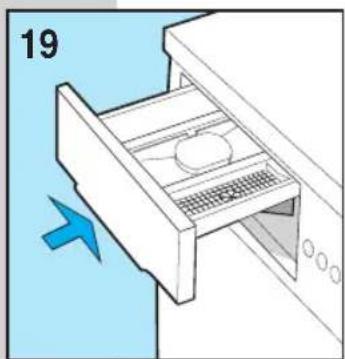

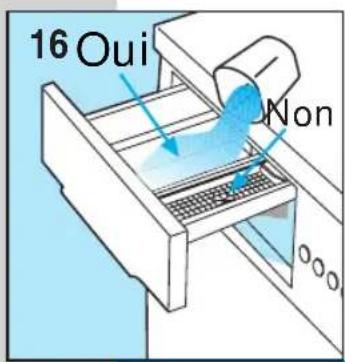

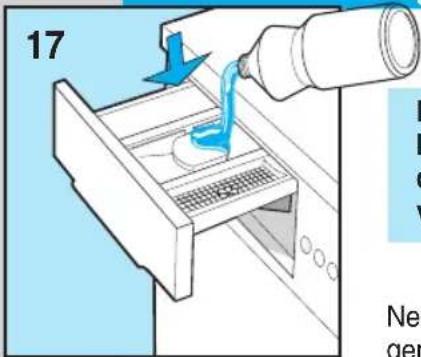

EMPLOI DE LA MACHINE À LAVER LE LINGE UTILISATION DES DÉTERGENTSLa machine à laver le linge est équipée d’un secteur pour détergent à trois cuvettes:cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1) ;cuvette pour détergent en poudre pour le lavage normal (2) ;cuvette pour adoucissant, parfums, apprêt ou eau de Javel (3) ;Utiliser un détergent peu mousseux et l’adoucissant (si nécessaire) indiqué pour lesmachines à laver le linge automatiques. Pour les dosages, suivre les indicationsreportées sur l’emballage.REMARQUE : Des quantités trop élevées de détergent peuvent générerune mousse trop abondante et influencer négativement le résultat du la-vage. Des quantités trop faibles peuvent donner lieu à des résultats delavage insatisfaisants.REMARQUE : Lorsque l’on remplit le tiroir du détergent, il est importantque le produit ne soit pas introduit dans le secteur de l’adoucissant ; eneffet, dans ce cas le rinçage aurait lieu avec de la mousse et les tissuspourraient rester tachés de blanc. Vice-versa, si l’adoucissant devait en-trer dans le secteur du détergent, il réduirait l’efficacité de ce dernier.SI LE MODÈLE PRÉVOIT LE RÉCIPIENT POUR LE DÉTERGENT LIQUIDEREMARQUE: Lorsque l’on utilise le détergent liquide (recommandé pourles programmes sans prélavage), insérer le récipient spécial (si prévu)dans la cuvette intermédiaire “2” (de la façon illustrée ci-contre), puisverser le détergent liquide jusqu’au niveau maximum indiqué.Ne pas oublier de retirer le récipient du détergent liquide lorsque l’on utilise le déter-gent en poudre.▼ fermer le tiroir du détergent avant de commencer le lavage.Attention! Ne pas retirer le tiroir détergent pendant le fonctionnement dela machine, étant donné que de l’eau pourrait sortir de celle-ci. Oui

EMPLOI DE LA MACHINE À LAVER LE LINGE Il existe des taches qui ne peuvent pas être éliminées des vêtements uniquement avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la pièce, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d’éviter la formation d’auréoles. Nous allons indiquer ci-après différents systèmes pour éliminer les taches.

Gratter la cire avec une lame non tran- chante, de façon à ne pas endommager le tissu, puis repasser le tissu en interposant une feuille de papier de soie entre le fer à repasser et le vêtement taché.

tamponner à l’aide d’un chiffon doux imbibé d’alcool éthylique. Veiller à ne pas élargir la tache.

si le tissu supporte bien l’emploi d’eau de Javel, effectuer le cy- cle de lavage en ajoutant l’eau de Javel dans la cuvette spécialement prévue à cet effet [voir tableau des programmes]. Dans le cas contraire, il faut mouiller la partie sale avec de l’eau oxygénée à 10 volumes puis laisser agir pendant 10 ou 15 minutes.

suivre les instructions indiquées pour la moisissure et l’humidité.

utiliser des produits antirouille en suivant attentivement les indications fournies par le producteur, reportées sur l’emballage.

traiter le tissu avec des gla- çons, frotter le plus possible, puis traiter le tissu avec un chiffon en coton imbibé d’acé- tone. SYMBOLES INTERNATIONAUX POUR LE TRAITEMENT DES VÊTEMENTS Avant de mettre les vêtements dans la machine à laver et de sélectionner le programme correspon- dant, nous conseillons d’examiner les symboles reportés sur les étiquettes du producteur. Le tableau ci-après peut se révéler utile pour la lecture des symboles.

ne jamais laisser sécher le vernis. Il faut traiter la zone sale avec le solvant indi- qué sur l’emballage du vernis (par exemple : eau, essence de térébenthine, trichloréthy- lène, etc.), savonner puis rincer.

les taches sur le coton ou sur la laine peuvent être éliminées en tam- ponnant le tissu avec un chiffon imbibé d’éther. Par contre, pour la soie, il faut utili- ser du trichloréthylène.

poser le côté taché du vê- tement sur une feuille de papier buvard puis humecter le revers du tissu avec de l’acé- tone, en ayant soin de changer fréquemment la feuille de papier buvard qui se trouve sous la tache. Répéter cette opération jusqu’à ce que la tache soit totalement éliminée.

étaler sur la ta- che un peu de beurre frais, laisser reposer puis laver avec de l’essence de térébenthine.

ERBE : savonner délicatement, traiter avec un produit à base d’eau de Javel diluée. Pour les tissus en laine, l’alcool à 90% peut éga- lement donner de bons résultats.

mettre le tissu à tremper dans l’eau froide avec du sel, puis laver avec du savon pour lessive.

Ne pas sécher au moyend’une machine sèche-lingeLavage normalLavage délicatLaver à 95°C max.Laver à 60°C max.Laver à 40°C max.Laver à 30°C max.Laver à la mainNe pas laver avec eauBlanchissage à l’eaufroideNe pas blanchir Repasser jusqu’à 200° max. Repasser jusqu’à 150° max.Repasser jusqu’à 100° max. Ne pas repasser

Nettoyage à sec avec solvant Nettoyage à sec exclusivement avec essence, alcool pur et R113

Nettoyage à sec exclusivement avec perchlorate éthylique, essence, alcool pur, R111 et R113. Séchage avec vêtementétenduSéchage avec vêtementsuspendu Faire sécher accroché Séchage sur portemanteauSécher dans une machinesèche-linge à températurenormaleSécher dans une machinesèche-linge à températureréduite

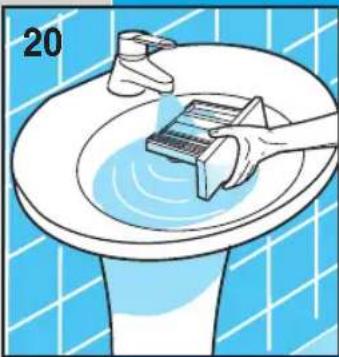

ENTRETIEN La machine à laver le linge a été conçue afin de réduire au minimum l’entretien. Il est toutefois important de ne pas oublier de la nettoyer régulièrement. Avant le nettoyage, s’assurer que l’appareil soit débranché du réseau électrique et que l’alimentation de l’eau soit fermée. ATTENTION!! Ne pas nettoyer la machine avec des substances chi- miques ; il faut utiliser uniquement un chiffon humide et légèrement savonneux. NETTOYAGE DE LA MACHINE À LAVER LE LINGE Passer un chiffon doux humide aussi bien sur la structure externe que sur les par- ties en caoutchouc de la machine à laver le linge. Ne pas utiliser des produits abra- sifs, de l’essence ou tout autre type de solvant. Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutchouc puissent sécher. Laver périodiquement les cuvettes des détergents. Dans ce but, sortir le secteur des détergents puis rincer ce dernier sous l’eau courante. Ensuite, remettre en place le secteur des détergents.

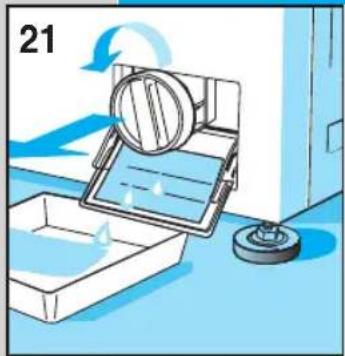

ATTENTION!! Avant de commencer les opérations décrites ci-des- sous, s’assurer que la machine à laver le linge soit vide. Ne pas retirer le filtre pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d’eau. Mettre un chiffon sous le filtre ou bien une assiette pour recueillir l’eau qui est restée à l’intérieur dudit filtre. Ouvrir le volet du filtre, dévisser et retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d’une montre. (fig.21). Le filtre doit être nettoyé périodiquement. Rincer le filtre à l’eau courante et éliminer toute trace de résidus. Revisser le filtre dans le sens des aiguilles d’une montre, en s’assurant qu’il soit fermé hermétique- ment.

Si, après l’exécution des fonctions décrites ci-dessus, l’appareil ne fonctionne toujours pas correcte- ment, il faudra signaler la panne au centre du service après-vente technique autorisé le plus proche. Nous vous prions de bien vouloir communiquer le modèle, le numéro de série et le type de panne. Les données relatives à l’appareil se trouvent sur le tableau d’informations situé sur le volet du filtre. Ces informations permettent à l’opérateur du service après-vente technique de se procurer les pièces de rechange nécessaires, garantissant ainsi une exécution rapide et efficace de la réparation. La machine à laver le linge ne fonctionne pas (les voyants de contrôle ne sont pas allumés)

1) Il y ait tension dans le réseau;

2) La fiche soit insérée correctement dans la

3) La touche On/Off soit enfoncée ou, si elle n’est

pas prévue, que le bouton programmateur soit sur la position d’allumage, c’est-à-dire qu’il soit tiré vers l’extérieur. La machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés)

1) Le bouton programmateur soit positionné sur

Le programme qui a été choisi;

2) Le hublot soit correctement fermé;

3) La touche “Start” soit enfoncée (uniquement

pour les modèles électroniques);

4) Vérifier les indications suivantes “La machine

à laver le linge ne charge pas l’eau” La machine à laver le linge ne charge pas l’eau

1) Il y ait de l’eau dans les conduites;

2) Le tuyau d’évacuation soit connecté à la ma-

chine à laver le linge;

3) Le robinet d’alimentation de l’eau soit ouvert;

4) Le filtre ne soit pas obstrué. Dans ce cas, net-

toyer le filtre en débranchant l’appareil du ré- seau électrique. La machine à laver le linge charge et évacue l’eau continuellement:

1) Le tuyau d’évacuation soit à la hauteur ap-

propriée (60-90 cm.);

2) L’extrémité du tuyau d’évacuation ne soit pas

immergée dans l’eau. La machine à laver le linge n’évacue pas l’eau et n’effectue pas l’essorage

1) Le tuyau d’évacuation soit connecté correctement;

2) Le tuyau d’évacuation ne soit pas plié;

3) Le filtre de l’écoulement ne soit pas fermé;

4) La fonction d’exclusion de l’essorage ne soit

5) La fonction de stop avec eau ne soit pas sé-

lectionnée. La machine à laver le linge vibre et fait du bruit

1) Toutes les protections pour le transport soient

2) La machine à laver le linge soit parfaitement

pes, etc.) ne soit pas concentré dans une seule partie du tambour. Le hublot ne s’ouvre pas

1) Attendre pendant 3 minutes après le terme

du lavage ou bien, en cas de machines élec- troniques, attendre que la del “Fin” s’allume. Le linge n’est pas suffisamment essoré

1) Le linge soit distribué de façon uniforme dans

2) La vitesse d’essorage choisie soit correcte.

La machine à laver le linge se bloque pendant le lavage

1) Le courant ne manque pas.

Il reste trop de détergent dans la cuvette

1) Le robinet d’alimentation de l’eau soit ouvert;

2) Le filtre qui se trouve entre le robinet et le

tuyau d’alimentation soit propre. Après le lavage, le linge n’est pas propre

1) Le tambour ne soit pas trop chargé;

2) La quantité de détergent utilisée soit correcte;

3) Le programme de lavage choisi soit approprié.

Le linge a rétréci ou les couleurs sont estom- pées

1) le programme de lavage choisi soit correct;

2) La température de lavage sélectionnée soit correcte.

La machine à laver le linge n’effectue pas le séchage (uniquement pour les modèles de machines à laver séchantes)

1) Le robinet d’alimentation de l’eau soit ouvert;

2) Le filtre d’évacuation soit propre;

3) La machine à laver le linge soit allumée

(voyant de contrôle allumé);

4) Le bouton programmateur soit positionné sur

un des pas stop avec le symbole relatif au séchage;

5) Le bouton de réglage du temps de séchage

ne soit pas sur la position «0»;

enfoncée. Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause de la panne ne soit pas une de celles illustrées ci-après. ENTRETIEN SM886 Imp 12-02-2004, 10:5310
