Caractéristique	Détails
Type de produit	Machine à laver
Capacité de lavage	10 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	Économie, rapide, délicat, laine, etc.
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	75 kg
Consommation d'eau	50 L par cycle
Niveau sonore	54 dB (lavage), 75 dB (essorage)
Système de sécurité	Protection contre les débordements, verrouillage enfant
Entretien	Nettoyage du filtre, entretien régulier du tambour
Garantie	2 ans

FOIRE AUX QUESTIONS - A35010E Ardo

Pourquoi ma machine à laver Ardo A35010E ne démarre-t-elle pas ?

Vérifiez si la machine est correctement branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Comment nettoyer le filtre de la machine à laver Ardo A35010E ?

Pour nettoyer le filtre, ouvrez le panneau d'accès situé en bas de la machine, retirez le filtre et nettoyez-le sous l'eau courante. Remettez-le en place une fois propre.

Pourquoi ma machine à laver Ardo A35010E ne vidange-t-elle pas l'eau ?

Vérifiez si le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Quel type de détergent dois-je utiliser avec ma machine à laver Ardo A35010E ?

Utilisez un détergent adapté aux machines à laver, de préférence en poudre ou liquide, et respectez les recommandations du fabricant concernant les dosages.

Comment régler la température de lavage sur la machine à laver Ardo A35010E ?

Utilisez le bouton ou le sélecteur de programme pour choisir la température souhaitée avant de démarrer le cycle de lavage.

Que faire si ma machine à laver Ardo A35010E fait du bruit pendant le lavage ?

Vérifiez que la machine est bien de niveau et que les charges sont équilibrées. Des objets étrangers dans le tambour peuvent également causer du bruit.

Comment prolonger la durée de vie de ma machine à laver Ardo A35010E ?

Nettoyez régulièrement le filtre et le bac à détergent, évitez de surcharger la machine et utilisez des cycles de lavage adaptés aux types de textiles.

Pourquoi l'eau ne chauffe-t-elle pas dans ma machine à laver Ardo A35010E ?

Cela peut être dû à un problème avec l'élément chauffant ou le thermostat. Il est conseillé de contacter un technicien si ce problème persiste.

Comment réinitialiser ma machine à laver Ardo A35010E ?

Pour réinitialiser la machine, débranchez-la pendant environ 10 minutes, puis rebranchez-la et essayez de redémarrer le cycle.

Quel est le niveau sonore de la machine à laver Ardo A35010E ?

Le niveau sonore varie selon le cycle, mais en général, il est conçu pour être relativement silencieux, inférieur à 60 dB pendant le lavage.

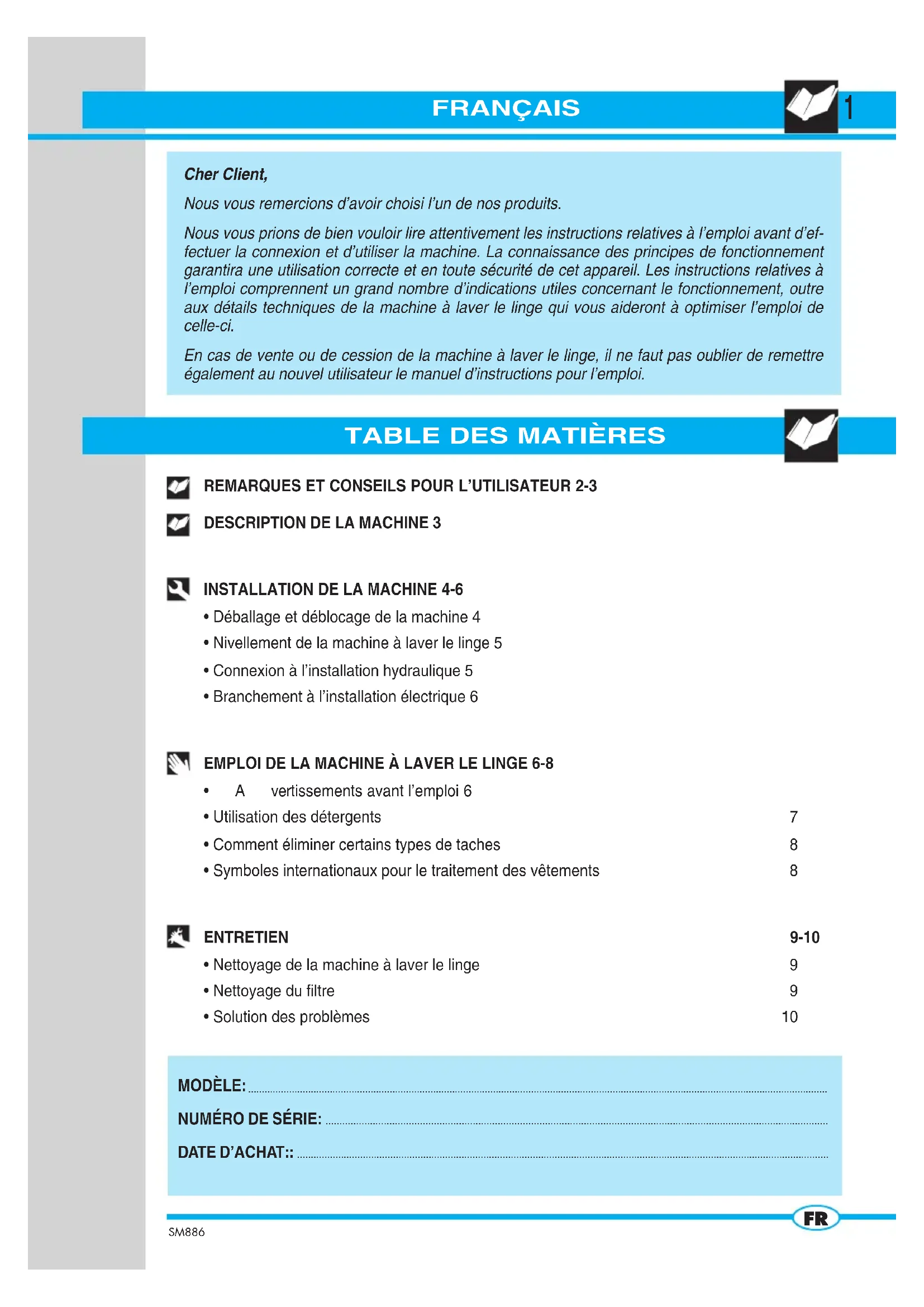

MODE D'EMPLOI A35010E Ardo

Nous vous remercions d'avoir choisi l'un de nos produits.

Nous vous prions de bien vouloir lire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil. Les instructions relatives à l'emploi comprennent un grand nombre d'indications utiles concernant le fonctionnement, outre aux détails techniques de la machine à laver le linge qui vous aideront à optimiser l'emploi de celle-ci.

En cas de vente ou de cession de la machine à laver le linge, il ne faut pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.

TABLE DES MATIÈRES

REMARQUES ET CONSEILS POUR L'UTILISATEUR 2-3

DESCRIPTION DE LA MACHINE 3

INSTALLATION DE LA MACHINE 4-6

• Déballage et déblocage de la machine 4
• Nivellement de la machine à laver le linge 5
- Connexion à l'installation hydraulique 5
- Branchement à l'installation électrique 6

EMPLOI DE LA MACHINE À LAVER LE LINGE 6-8

• A vertissements avant l'emploi 6
• Utilisation des détergents 7
• Comment éliminer certains types de taches 8
- Symboles internationaux pour le traitement des vêtements 8

ENTRETIEN 9-10

• Nettoyage de la machine à laver le linge 9
• Nettoyage du filtre 9
• Solution des problèmes 10

MODÈLE:

NUMÉRO DE SÉRIE:

DATE D'ACHAT::

2

REMARQUES ET CONSEILS POUR L'UTILISATEUR

* Cet appareil devra être utilisé en tant que machine à laver le linge pour usage domestique ; tout autre emploi doit être considéré impropre et, par conséquent, dangereux.
* Toute modification ou tentative d'altération de l'appareil peuvent être dangereuses pour l'utilisateur et risquent d'endommager la machine à laver le linge.
* Étant donné le poids considérable de la machine, il faut respecter des normes particulières en termes de sécurité, pendant le déplacement de celle-ci.
* L'emploi de la machine est interdit aux enfants sans surveillance.
* Toute modification de l'installation hydraulique ou électrique doit être effectuée par des techniciens autorisés.
Lors du positionnement de l'appareil, s'assurer que le câble d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle.
* Avant la mise en service de la machine à laver le linge, retirer tout l'emballage et le blocage utilisé pour le transport (vis de protection). Dans le cas contraire, aussi bien la

Ne pas introduire ou sortir la fiche de la prise de courant avec les mains mouillées.

La machine à laver le linge doit être branchée à une prise de courant équipée de mise à la terre et qui soit conforme aux exigences relatives à la sécurité.

Après avoir terminé le lavage, il faut attendre pendant trois minutes environ avant de pouvoir ouvrir le hublot, étant donné qu'un dispositif de sécurité de protection contre les ouvertures accidentelles est placé sur l'ouverture.

Lorsque l'on effectue les opérations de révision ou de nettoyage, ne pas oublier de débrancher l'appareil de la prise de courant électrique.

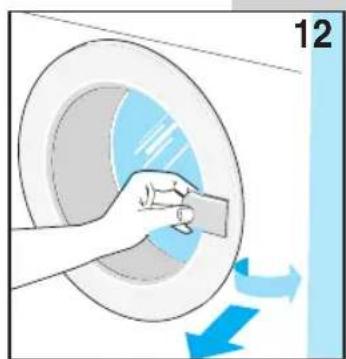

REMARQUE : pour les modèles électroniques, le hublot s'ouvrira au moment où le voyant "end" s'allume.

machine que la pièce de votre habitation pourraient être sérieusement endommagées.

Si l'appareil doit être installé sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.
* La machine à laver le linge ne doit pas être surchargée.
* Pendant le fonctionnement de l'appareil, éviter le contact avec l'eau qui sort du tuyau d'évacuation, étant donné que la température de celle-ci pourrait être élevée ; en outre, éviter le contact avec le verre du hublot car, pendant le lavage, il a tendance à se réchauffer.
* Laver exclusivement des tissus destinés au lavage à la machine. En cas de doutes, il est possible de contrôler les indications du producteur reportées sur les étiquettes des vêtements (voir "Symboles pour le traitement des vêtements").
* Avant d'introduire les vêtements dans la machine à laver le linge, il faut contrôler que toutes les poches soient parfaitement vides.

Il est interdit de brancher la machine à laver le linge à la prise électrique en utilisant des rallonges ou des fiches multiples.

L'appareil ne doit pas être exposé aux agents atmosphériques.

Si l'on souhaite débrancher la machine à laver le linge de la prise de courant, il ne faut pas tirer le câble électrique mais intervenir sur la fiche.

Après avoir terminé chaque lavage, nous conseillons de retirer la fiche de courant électrique et de fermer le robinet de l'eau.

Les objets durs et pointus (par exemple : pièces de monnaie, épingles, clous, vis ou cailloux) sons susceptibles de provoquer de graves dommages.

Il n'est pas possible de laver à la machine les vêtements tachés de substances contenant de l'essence. Si les taches ont été éliminées avec des produits vaporisés, avant d'introduire les vêtements dans la machine à laver le linge, il faudra attendre la vaporisation totale desdites substances de la surface des tissus.

Ne pas utiliser des détergents pour le lavage à la main, étant donné que la mousse serait trop abondante et qu'elle risquerait d'endommager les parties internes.

Après avoir terminé le lavage de tapis, couvertures ou de tout autre tissu à fibres longues, il ne faudra pas oublier de contrôler le filtre et, si nécessaire, de le nettoyer.

Nous conseillons de laisser le hublot ouvert

après la fin du cycle de lavage.

Il ne faut pas essayer de réparer l'appareil par soi-même, étant donné que les répara-tions effectuées par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux répara-tions sous garantie.

Les réparations de cet appareil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pièces de rechange originales.

LA SOCIÉTÉ PRODUCTRICE DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES DE SÉCURITÉ ET DES INSTRUCTIONS RELATIVES À L'EMPLOI

DESCRIPTION DE LA MACHINE

La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez.

La structure a été réalisée en panneaux de tôle traités et vernis de façon à ce que ses qualités esthétiques puissent rester inaltérées au cours du temps.
Le moteur et toutes les pièces en mouvement ont été conçus et réalisés de façon à ce que la machine soit extrêmement silencieuse.
Le tambour en acier inoxydable est ample et facilement accessible, afin de garantir une meilleure qualité du lavage et une plus longue durée de vie du linge.

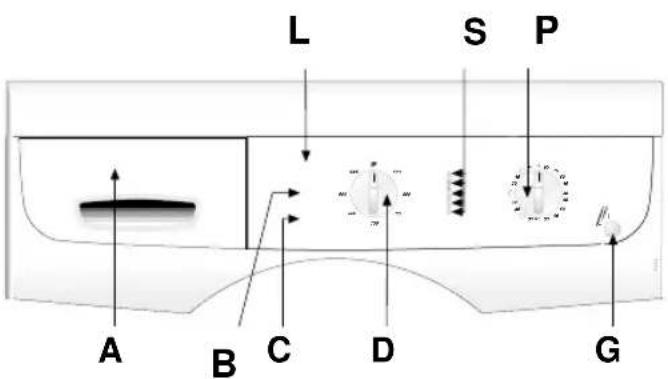

Le tableau de commandes permet d'utiliser aisément tous les types de lavage et de séchage souhaités (voir tableau de commandes et tableau programmes).
▼Le hublot très ample facilite les opérations de chargement et de déchargement du linge.
La très grande stabilité est obtenue grâce à la recherche constante de la part des techniciens en termes d'équilibre des masses en mouvement.

A - Hublot

B - Filtre

C - Pieds réglables

D - Couvercle supérieur

E - Tambour

F - T ableau de commandes

A E F D C B

L'installation doit être effectuée par un personnel professionnellement qualifié, conformément aux instructions du constructeur, étant donné qu'une installation erronée est susceptible de provoquer des dommages aux choses et des lésions aux personnes.

Il est possible d'installer la machine en tout lieu, à condition que la température ambiante ne soit pas inférieure à 3°C et que les câbles ou tuyaux qui se trouvent à l'arrière de la machine ne soient pas écrasés.

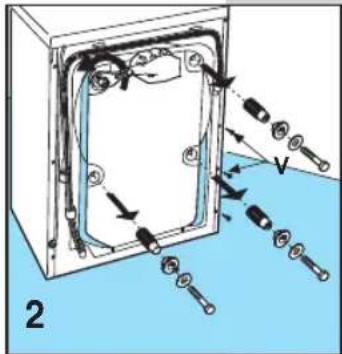

Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 entretoises avec vis. Avant de mettre la machine en fonction, retirer les entretoises et les vis de blocage, récupérer les vis et les entretoises pour tout déplacement éventuel de la machine.

Boucher les trous au moyen des bouchons spéciaux fournis à cet effet que vous trouverez à l'intérieur de l'enveloppe contenant les documents.

REMARQUE : Si les entretoises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.

Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entretoises avec vis. Avant de mettre la machine en fonction, il faut retirer les vis de blocage à l'aide d'une clé.

Introduire un tournevis dans les trous et intervenir comme indiqué dans la figure, afin de pouvoir récupérer les 4 entretoises en plastique.

REMARQUE : Si les entretoises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.

Après avoir choisi l'emplacement approprié, régler correctement le plan de la machine à l'aide des pieds réglables (Fig. 4). Faire particulièrement attention au choix de la position, au nivellement de la machine à laver le linge et à la sécurité des contre-écrous.

Si le nivellement ne sera pas effectué correctement, la machine à laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages.

Si la machine est placée sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.

Il est déconseillé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0°C.

CONNEXION HYDRAULIQUE

▼La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars.)

Avant d'effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantité d'eau pour éliminer toute trace d'impuretés des tuyaux, telles que sable et rouille (cette opération est extrêmement importante si la machine à laver le linge est restée inutilisée pendant longtemps ou si elle est connectée à une nouvelle conduite de l'eau).

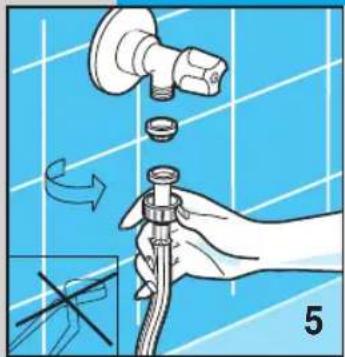

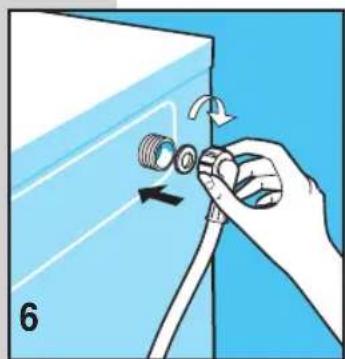

▼Le tuyau d'alimentation de l'eau doit être connecté à la prise d'eau froide avec goulotte filetée 3/4".

Placer le filtre garniture fourni avec la machine à laver le linge entre le robinet et le tuyau, puis visser manuellement à fond (fig. 5).

▼Mettre la garniture sur l'autre extrémité du tuyau d'alimentation puis visser celui-ci sur la machine à laver le linge (fig. 6).

▼Pendant le lavage, la prise d'alimentation de l'eau doit être totalement ouverte.

▼Le tuyau d'évacuation de l'eau doit être à une hauteur comprise entre 60 cm. et 90 cm. (fig. 7).

Si l'évacuation de l'eau est prévue directement dans la conduite d'évacuation, l'extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm.

Il est important de ne pas connecter hermétiquement le tuyau de la machine à la conduite d'évacuation, pour éviter de remplir le siphon d'air et, par conséquent, de provoquer la sortie de l'eau.

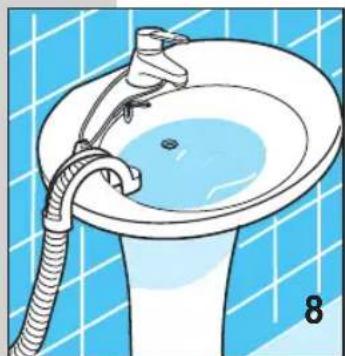

Si l'eau doit être évacuée dans le lavabo ou dans une autre zone d'évacuation, l'extrémité libre du tuyau doit être préalablement renforcée, en correspondance du point de pliage, avec un crochet approprié, fourni avec la machine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de façon à ce que le tuyau ne tombe pas (fig. 8). L'écoulement du lavabo doit être propre, afin que l'eau puisse être évacuée librement.

BRANCHEMENT ÉLECTRIQUE

S'assurer que la tension électrique, indiquée dans les données techniques de la plaquette placée sur le côté interne du volet filtre, corresponde à celle du réseau électrique (fig. 9).
▼Le disjoncteur différentiel, les câbles électriques et la prise du réseau doivent posséder des paramètres permettant de supporter la charge maximum indiquée sur la plaquette.

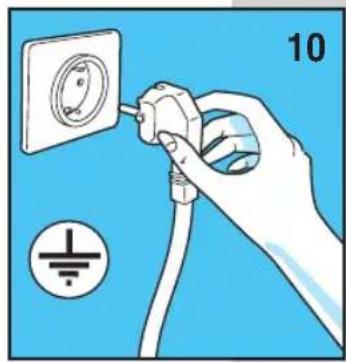

▼La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Dans le cas contraire, le producteur décline toutes responsabilité en cas d'accident (fig. 10).

▼Si la prise dans laquelle la fiche est insérée ne fonctionne pas, ou si elle n'est pas appropriée, il faudra la faire remplacer par un électricien qualifié.

▼Il est interdit de brancher la machine à laver le linge au réseau par le biais d'éléments indirects tels que rallonges et prises multiples.

▼Pendant l'entretien, la fiche de la machine à laver le linge doit être déconnectée de la source de courant.

▼Ne pas introduire ou retirer la fiche de la prise avec les mains mouillées.

▼Si le câble d'alimentation est endommagé, contacter le centre du service après-vente technique spécialisé.

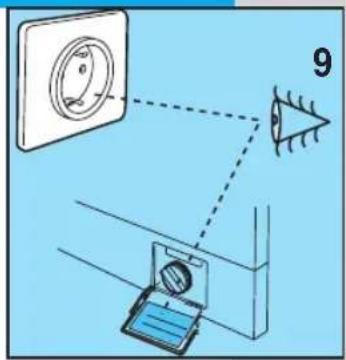

▼Positionner l'appareil de façon à ce que le câble d'alimentation soit facilement accessible, afin qu'il soit possible de le déconnecter, si nécessaire.

Attention: Avant le premier lavage du linge, il est souhaitable d'effectuer un cycle de lavage rapide, sans linge.

Cette opération permet de vérifier le fonctionnement de la machine à la-ver le linge et de nettoyer le tambour.

Lors de chaque lavage, s'assurer que:

les connexions hydrauliques soient correctes, le tuyau d'évacuation soit positionné correctement (voir connexion hydraulique) et que le robinet soit ouvert.
avec les mains parfaitement sèches, introduire la fiche dans la prise de courant.
partager le linge en fonction du type de tissu (voir étiquetage des pièces d'habillement).
veiller à ce que dans les poches des vêtements il n'y ait aucun objet susceptible d'endommager le linge, la machine ou le filtre.

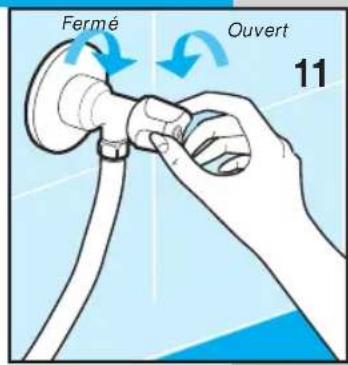

Fermé Ouvert 11

La machine à laver le linge est équipée d'un secteur pour détergent à trois cuvettes:

I cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1) ;
|| cuvette pour détergent en poudre pour le lavage normal (2) ;
cuvette pour adoucissant, parfums, apprêt ou eau de Javel (3) ;

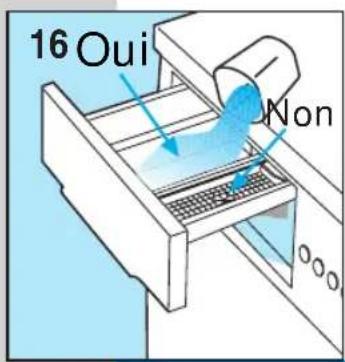

Utiliser un détergent peu mousseux et l'adoucissant (si nécessaire) indiqué pour les machines à laver le linge automatiques. Pour les dosages, suivre les indications reportées sur l'emballage.

16 Oui Non

REMARQUE : Des quantités trop élevées de détergent peuvent générer une mousse trop abondante et influencer négativement le résultat du lavage. Des quantités trop faibles peuvent donner lieu à des résultats de lavage insatisfaisants.

REMARQUE : Lorsque l'on remplit le tiroir du détergent, il est important que le produit ne soit pas introduit dans le secteur de l'adoucissant ; en effet, dans ce cas le rinçage aurait lieu avec de la mousse et les tissus pourraient rester tachés de blanc. Vice-versa, si l'adoucissant devait entrer dans le secteur du détergent, il réduirait l'efficacité de ce dernier.

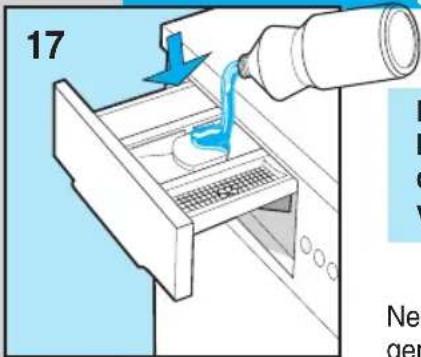

SI LE MODÈLE PRÉVOIT LE RÉCIPIENT POUR LE DÉTERGENT LIQUIDE

17 Ne ger

REMARQUE: Lorsque l'on utilise le détergent liquide (recommandé pour les programmes sans prélavage), insérer le récipient spécial (si prévu) dans la cuvette intermédiaire "2" (de la façon illustrée ci-contre), puis verser le détergent liquide jusqu'au niveau maximum indiqué.

Ne pas oublier de retirer le récipient du détergent liquide lorsque l'on utilise le détergent en poudre.

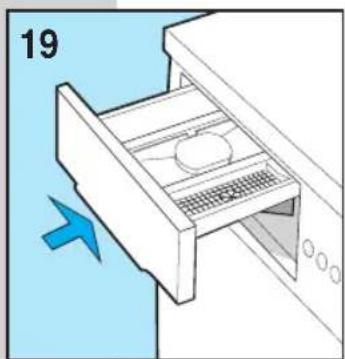

▼fermer le tiroir du détergent avant de commencer le lavage.

Attention! Ne pas retirer le tiroir détergent pendant le fonctionnement de la machine, étant donné que de l'eau pourrait sortir de celle-ci.

Il existe des taches qui ne peuvent pas être éliminées des vêtements uniquement avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la pièce, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d'éviter la formation d'auréoles. Nous allons indiquer ci-après différents systèmes pour éliminer les taches.

CIRE: Gratter la cire avec une lame non tranchante, de façon à ne pas endommager le tissu, puis repasser le tissu en interposant une feuille de papier de soie entre le fer à repasser et le vêtement taché.
● STYLO À BILLE ET FEUTRES: tamponner à l'aide d'un chiffon doux imbibé d'alcool éthylique. Veiller à ne pas élargir la tache.
HUMIDITÉ ET MOISSURE: si le tissu supporte bien l'emploi d'eau de Javel, effectuer le cycle de lavage en ajoutant l'eau de Javel dans la cuvette spécialement prévue à cet effet [voir tableau des programmes]. Dans le cas contraire, il faut mouiller la partie sale avec de l'eau oxygénée à 10 volumes puis laisser agir pendant 10 ou 15 minutes.
BRÛLURES LÉGÈRES AVEC FER À REPASSER: suivre les instructions indiquées pour la moisissure et l'humidité.
- ROUILLE: utiliser des produits antirouille en suivant attentivement les indications fournies par le producteur, reportées sur l'emballage.
CHEWING-GUM: traiter le tissu avec des glaçons, frotter le plus possible, puis traiter le tissu avec un chiffon en coton imbibé d'acétone.

● VERNIS: ne jamais laisser sécher le vernis. Il faut traiter la zone sale avec le solvant indiqué sur l'emballage du vernis (par exemple : eau, essence de térébenthine, trichloréthylène, etc.), savonner puis rincer.
- ROUGE À LÈVRES: les taches sur le coton ou sur la laine peuvent être éliminées en tamponnant le tissu avec un chiffon imbibé d'éther. Par contre, pour la soie, il faut utiliser du trichloréthylène.
- VERNIS À ONGLES: poser le côté taché du vêtement sur une feuille de papier buvard puis humecter le revers du tissu avec de l'acétone, en ayant soin de changer fréquemment la feuille de papier buvard qui se trouve sous la tache. Répéter cette opération jusqu'à ce que la tache soit totalement éliminée.
- DÉPÔTS D'HUILE OU GOUDRON: étaler sur la tache un peu de beurre frais, laisser reposer puis laver avec de l'essence de térébenthine.
HERBE: savonner délicatement, traiter avec un produit à base d'eau de Javel diluée. Pour les tissus en laine, l'alcool à 90% peut également donner de bons résultats.
● SANG: mettre le tissu à tremper dans l'eau froide avec du sel, puis laver avec du savon pour lessive.

SYMBOLES INTERNATIONAUX POUR LE TRAITEMENT DES VÊTEMENTS

Avant de mettre les vêtements dans la machine à laver et de sélectionner le programme correspondant, nous conseillons d'examiner les symboles reportés sur les étiquettes du producteur. Le tableau ci-après peut se révéler utile pour la lecture des symboles.

Laver à 95°C max.

Laver à 60°C max.

Laver à 40°C max.

Laver à 30°C max.

Laver à la main

Ne pas laver avec eau

Blanchissage à l'eau froide

Ne pas blanchir

Repasser jusqu'à 200° max.

Repasser jusqu'à 150° max.

Repasser jusqu'à 100° max.

Ne pas repasser

Nettoyage à sec avec solvant

Nettoyage à sec exclusivement avec essence, alcool pur et R113

Nettoyage à sec exclusivement avec perchlorate éthylique, essence, alcool pur, R111 et R113.

Séchage avec vêtement étendu

Séchage avec vêtement suspendu

Faire sécher accroché

Séchage sur portemanteau

Sécher dans une machine sèche-linge à température normale

Sécher dans une machine sèche-linge à température réduite

Ne pas sécher au moyen d'une machine sèche-linge

ENTRETIEN

La machine à laver le linge a été conçue afin de réduire au minimum l'entretien. Il est toutefois important de ne pas oublier de la nettoyer régulièrement.

Avant le nettoyage, s'assurer que l'appareil soit débranché du réseau électrique et que l'alimentation de l'eau soit fermée.

ATTENTION!! Ne pas nettoyer la machine avec des substances chimiques ; il faut utiliser uniquement un chiffon humide et légèrement savonneux.

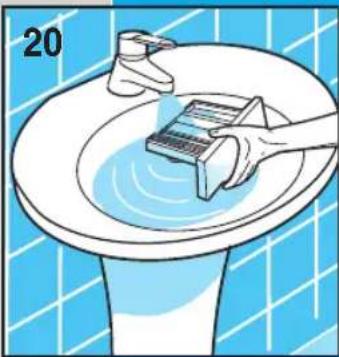

NETTOYAGE DE LA MACHINE À LAVER LE LINGE

Passer un chiffon doux humide aussi bien sur la structure externe que sur les parties en caoutchouc de la machine à laver le linge. Ne pas utiliser des produits abrasifs, de l'essence ou tout autre type de solvant.

Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutchouc puissent sécher.

Laver périodiquement les cuvettes des détergents. Dans ce but, sortir le secteur des détergents puis rincer ce dernier sous l'eau courante. Ensuite, remettre en place le secteur des détergents.

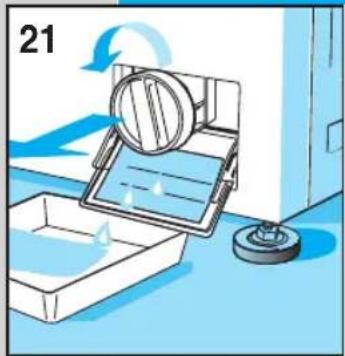

NETTOYAGE DU FILTRE

ATTENTION!! Avant de commencer les opérations décrites ci-dessous, s'assurer que la machine à laver le linge soit vide. Ne pas retirer le filtre pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d'eau.

Mettre un chiffon sous le filtre ou bien une assiette pour recueillir l'eau qui est restée à l'intérieur dudit filtre. Ouvrir le volet du filtre, dévisser et retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d'une montre. (fig.21).

Le filtre doit être nettoyé périodiquement.

Rincer le filtre à l'eau courante et éliminer toute trace de résidus. Revisser le filtre dans le sens des aiguilles d'une montre, en s'assurant qu'il soit fermé hermétiquement.

SOLUTION DES PROBLÈMES

Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause de la panne ne soit pas une de celles illustrées ci-après.

La machine à laver le linge ne fonctionne pas (les voyants de contrôle ne sont pas allumés)

- s'assurer que:

1) Il y ait tension dans le réseau;
2) La fiche soit insérée correctement dans la prise de courant;
3) La touche On/Off soit enfoncée ou, si elle n'est pas prévue, que le bouton programmateur soit sur la position d'allumage, c'est-à-dire qu'il soit tiré vers l'extérieur.

La machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés)

- s'assurer que:

1) Le bouton programmateur soit positionné sur Le programme qui a été choisi;
2) Le hublot soit correctement fermé;
3) La touche "Start" soit enfoncée (uniquement pour les modèles électroniques);
4) Vérifier les indications suivantes "La machine à laver le linge ne charge pas l'eau"

La machine à laver le linge ne charge pas l'eau

- contrôler que:

1) Il y ait de l'eau dans les conduites;
2) Le tuyau d'évacuation soit connecté à la machine à laver le linge;
3) Le robinet d'alimentation de l'eau soit ouvert;
4) Le filtre ne soit pas obstrué. Dans ce cas, nettoyer le filtre en débranchant l'appareil du réseau électrique.

La machine à laver le linge charge et évacue l'eau continuellement:

- contrôler que:

1) Le tuyau d'évacuation soit à la hauteur appropriée (60-90 cm.);
2) L'extrémité du tuyau d'évacuation ne soit pas immergée dans l'eau.

La machine à laver le linge n'évacue pas l'eau et n'effectue pas l'essorage

- contrôler que:

1) Le tuyau d'évacuation soit connecté correctement;
2) Le tuyau d'évacuation ne soit pas plié;
3) Le filtre de l'écoulement ne soit pas fermé;
4) La fonction d'exclusion de l'essorage ne soit pas sélectionnée;
5) La fonction de stop avec eau ne soit pas sélectionnée.

La machine à laver le linge vibre et fait du bruit

- s'assurer que:

1) Toutes les protections pour le transport soient

ôtées;

2) La machine à laver le linge soit parfaitement à niveau;
3) Le linge volumineux (par exemple: draps, nappes, etc.) ne soit pas concentré dans une seule partie du tambour.

Le hublot ne s'ouvre pas

1) Attendre pendant 3 minutes après le terme du lavage ou bien, en cas de machines électroniques, attendre que la del "Fin" s'allume.

Le linge n'est pas suffisamment essoré

- S'assurer que:

1) Le linge soit distribué de façon uniforme dans le tambour;
2) La vitesse d'essorage choisie soit correcte.

La machine à laver le linge se bloque pendant le lavage

- s'assurer que:

1) Le courant ne manque pas.

Il reste trop de détergent dans la cuvette

- s'assurer que:

1) Le robinet d'alimentation de l'eau soit ouvert;
2) Le filtre qui se trouve entre le robinet et le tuyau d'alimentation soit propre.

Après le lavage, le linge n'est pas propre

- s'assurer que:

1) Le tambour ne soit pas trop chargé;
2) La quantité de détergent utilisée soit correcte;
3) Le programme de lavage choisi soit approprié.

Le linge a rétréci ou les couleurs sont estom- pées

- s'assurer que:

1) le programme de lavage choisi soit correct;
2) La température de lavage sélectionnée soit correcte.

La machine à laver le linge n'effectue pas le séchage (uniquement pour les modèles de machines à laver séchantes)

- s'assurer que:

1) Le robinet d'alimentation de l'eau soit ouvert;
2) Le filtre d'évacuation soit propre;
3) La machine à laver le linge soit allumée (voyant de contrôle allumé);
4) Le bouton programmateur soit positionné sur un des pas stop avec le symbole relatif au séchage;
5) Le bouton de réglage du temps de séchage ne soit pas sur la position «0»;
6) La touche de «Demi-Charge» soit enfoncée;
7) La touche «exclusion essorage» ne soit pas enfoncée.

Si, après l'exécution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler la panne au centre du service après-vente technique autorisé le plus proche.

Nous vous prions de bien vouloir communiquer le modèle, le numéro de série et le type de panne. Les données relatives à l'appareil se trouvent sur le tableau d'informations situé sur le volet du filtre.

Ces informations permettent à l'opérateur du service après-vente technique de se procurer les pièces de rechange nécessaires, garantissant ainsi une exécution rapide et efficace de la réparation.

A Tableau des programme

B Tuouche prelavage

C Touche rinçage plus

D Bouton d'essorage

G Touche allumage

L Touche de départ

P Bouton des programmes et températures

S Led des programmes

UTILISATION DE LA MACHINE À LAVER

CYCLE DE LAVAGE:

(Si on suit cette opération la machine fera le cycle de lavage établit)

1. Ouvrir l'hublot.
2. Charger le linge dans le panier et fermer l'hublot Attention: C'est interdit de surcharger la machine. Il est imprudent de nettoyer des pièces qui absorbent une grand quantité d'eau, par exemple des tapis.
3. Verser dans les cuvettes le détergent en poudre (pas trop mousseux) et adoucissant pour les machines automatiques (voir chapitre: UTILISATION DU DÉTERGENT).
4. Fermer le compartiment des détergents et faire attention de ne pas l'enlever pendant le fonctionnement de la machine, parce que l'eau peut s'échapper.
5. Presser le bouton d'allumage (G); le led correspondent au dernier programme établit s'allumera.
6. Tourner le bouton programmateur (P) et choisir le programme et la température désirée selon le type de tissu à laver (voir: TABLEAU PROGRAMME))
7. Tourner le bouton (D) pour choisir la vitesse d'essorage désirée (voir "ESSORAGE VARIABLE")
8. Sélectionner les boutons (B - C) avec les fonctions à utiliser (voir "FONCTION OPTIONNELLE"). Les boutons pressés s'allumeront.
9. Presser le bouton (L) pour commencer le cycle de lavage (voir "BOUTON DE DÉPART")
10. À la fin du lavage, presser le bouton d'allumage (G) pour arrêter la machine
11. Ouvrir l'hublot et enlever le linge
12. Avec les mains sèches détacher la prise de la machine du réseau.
13. Fermer le robinet d'alimentation de l'eau.

ESSORAGE VARIABLE

La machine a un vaste choix des essorages qui peuvent être sélectionnés avant de commencer le programme.

Pour changer l'essorage il suffit tourner le bouton (D) jusqu'à ce que vous obteniez celui que vous désirez. Si on veut exclure l'essorage, tourner le bouton sur le symbole

N.B. la vitesse max. d'essorage change selon le modèle et celle correspond à celle reportée dans le paragraphe des caractéristiques techniques. Par contre, la vitesse maximum pouvant être sélectionnée pour chaque programme est indiquée dans le tableau des programmes.

CONTRÔLE ANTIDESÉQUILIBRAGE DE LA CHARGE PENDANT L'ESSORAGE:

Cette machine est équipée d'un système spécial de contrôle électronique pour garantir l'équilibrage correct de la charge. Ce système, avant chaque essorage, fait en sorte que les vêtements soient répartis dans le tambour de la façon la plus uniforme possible. En cas de répartition irrégulière du linge, pour des raisons de sécurité, la vitesse d'essorage final sera réduite.

BOUTON DE DÉPART:

Si on presse ce bouton le linge commence le cycle de lavage. Le bouton (L) ou la flèche verte sur le display (selon le modèle) s'allumera pour indiquer le cycle de lavage.

"STOP" SUR LE PROGRAMMEUR:

La fonction de STOP sert pour remettre la machine à laver à zéro. Si pendant un cycle de lavage on veut la changer ou si l'on veut ajouter du linge dans la machine, il est suffit de positionner le bouton du programmeur sur "STOP" (3 lignes clignoteront sur le display) ensuite on doit remettre le bouton sur le nouveau programme désiré et appuyer sur le bouton de départ (L). À ce point avant que le programme reparte l'eau sera évacuée de la machine.

N.B. après avoir effectué cette opération on doit contrôler que le détergent soit dans les cuvettes et éventuellement l'ajouter.

Attention!! On conseille d'utiliser cette fonction seulement si elle est nécessaire et seulement si le programme est commencé il y a moins de 3 min. Avant de pouvoir ouvrir l'hublot après un reset on doit attendre 2 min. pour le débloquer.

Si on presse ce bouton on aura un lavage court avec une température max. de 40° pour une durée de 10 min. Cette fonction peut être utilisée seulement pour les programmes "COTON" et "SYNTHÉTIQUE".

RINÇAGE SUPPLÉMENTAIRE:

La machine à laver est construite de façon à ce que le consommation d'eau soit réduite au minimum. Pour les zones avec de l'eau très douce, ou dans le cas où l'on note qu'il y a des déchets de détergent à la fin du cycle, en appuyant sur ce bouton la machine effectuera un rinçage supplémentaire.

N.B. L'utilisation des fonctions optionnelles est liée au type de programme choisi. Si la fonction n'est pas prévue sur le programme, il ne sera pas possible d'utiliser le bouton (voir: TABLEAU Programmes)

UTILISATION DE LA MACHINE À LAVER

CONTRÔLE DES PHASES DU LAVAGE:

PRELAVAGE LAVAGE RINAGE ESSORAGE FIN

L'illustration latérale indique les 5 fonctions principales d'un cycle de lavage PRÉLAVAGE; LAVAGE; RINÇAGE; ESSORAGE; FIN.

Chaque fonction est mise en évidence pendant le cycle grâce à un led lumineux, de façon à ce que nous pouvons savoir à quel point est le lavage.

À la fin de l'essorage le led correspondant reste allumé pendant 2 min., temps nécessaire pour l'ouverture de l'hublot.

À ce point le led correspondant à "FIN" s'allumera, et l'inscription est mise en évidence sur le display central du panneau des commandes.

TABLEAUX PROGRAMMES

BOUTON DU PROGRAMME	TEMPÉRATURE	ÉTIQUETTE	TYPE DE DISSU	Compar- timents détergent	Vitesse d'esso- rage	BOUTONS
COTON	90°		Tissu blanc de coton très sale, avec des taches de nature organique		MAX(ou inf'rieure)
COTON	70°		Pour draps, chemises, nappes, serviettes en tissu très résistant très sale		MAX(ou inf'rieure)
COTON *	60°		Pour chemises, nappes, serviettes en tissu résistant , sale normal		MAX(ou inf'ricurc)
COTON	40°		Tissu blanc et de couleur résistant très sale		MAX(ou inf'ricurc)
COTON	30°		Tissu avec des couleurs délicates, linge légèrement sale		MAX(ou inf'ricurc)
SYNTHÉTIQUE	60°		Tissu synthétique avec des couleurs résistantes, très sale		800(ou inf'ricurc)
SYNTHÉTIQUE	50°		Tissu synthétique avec des couleurs résistantes, sale normal		800(ou inf'rieure)
SYNTHÉTIQUE	40°		Tissu synthétique avec des couleurs délicates, peu sale		800(ou inf'rieure)	[24ZG]	[2TZT]
SYNTHÉTIQUE	30°		Tissu synthétique avec des couleurs délicates, peu sale		800(ou inf'rieure)
DÉLICAT	40°		Tissu en coton délicat, viscose et mixtes, délicat		500(ou inf'rieure)
DÉLICAT	30°		Tissu en coton délicat, viscose et mêlées délicat		500(ou inf'rieure)
DÉLICAT	FROID		Tissu en soie et mêlées délicat		500(ou inf'rieure)

FONCTION PRÉVUE

FONCTION PAS PRÉVUE

* Programme de référence pour la classification energétique conformément à la norme EN 60456

BOUTON DU PROGRAMME	TEMPÉRATURE	ÉTIQUETTE	TYPE DE TISSU	Compartiments détergent	Vitesse d'esso- rage	BOUTONS
LAINE	40^		Tissu en laine lavable en machine à laver		800(ou inf rieure)	○	○
LAINE	30^		Tissu en laine lavable en machine à laver		800(ou inf rieure)	○	○
LAINE	FROID	——	Tissu en laine lavable en machine à laver		800(ou inf rieure)	○	○
LAVAGE RAPIDE	30^		Tissu lavable à main		800(ou inf rieure)	○	○
LAVAGE RAPIDE	40^		Tissu peu sale		MAX(ou inf ricurc)	○	○
RINÇAGE	——		Pour rincer et rafraîchir le linge	——	MAX(ou inf rieure)	○	●
VIDAGE ET ESSORAGE	——		Vidage et essorage final	.	MAX(ou inf ricurc)	○	○

FONCTION PRÉVUE

FONCTION PAS PRÉVUE

TECHNOLOGIE "EASY LOGIC"

Machine à laver électronique avec le système EASY LOGIC qui reconnaît automatiquement la quantité de linge insérée, règle les litres d'eau à utiliser et diminue le temps de lavage, obtenant ainsi une économie du d'eau, de temps et d'énergie. Au cas où la quantité de linge à laver est inférieure à la charge maximum conseillée (voir tableau des caractéristiques), la quantité d'eau utilisée pour le lavage diminue avec la proportion de 2 litres pour chaque Kg en moins de linge. Dans le cas de lavages avec une demi-charge ou de charges inférieures, la machine fait automatiquement un rinçage en moins par rapport à ce qui est prévu. N.B. La fonction EASY LOGIC est prévue seulement avec les programmes "coton".

CARACTÉRISTIQUES TECHNIQUES

MODÈLE →		A 35010 E
Dimensions:	Largeur cm.:	59.5
	Hauteur cm.:	85.0
	Profondeur cm.:	54.5
Charge maximum suggérée pendant le lavage:		5 Kg
		2,5 Kg
		1 Kg
Essorage max. (rpm)		1000
Pression de l'eau		min. 0,05 MPa - max. 1 MPa
Puissance max. absorbée/réseau électrique		voir plaquette des caractéristiques
