MODE D'EMPLOI A6000X Ardo
Nous vous remercions d'avoir choisi l'un de nos produits.
Nous vous prions de bien pouvoir dire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet apparéil. Les instructions relatives à l'emploi complènent un grand nombre d'indications utiles concernant le fonctionnement, outre aux détails techniques de la machine à laver le linge qui vous aidont à optimiser l'emploi de cette-ci.
En cas de vente ou de cession de la machine à laver le linge, il ne faut pas oublier de remettre également au nouvel utiliser le manuel d'instructions pour l'emploi.
TABLE DES MATIÈRES
REMARQUES ET CONSEILS POUR L'UTILISATEUR 2-3
DESCRIPTION DE LA MACHINE 3
INSTALLATION DE LA MACHINE 4-6
- Déballage et déblocage de la machine 4
- Nivellement de la machine à laver le linge 5
- Connexion à l'installation hydraulique 5
- Branchement à l'installation électrique 6
EMPLOI DE LA MACHINE À LAYER LE LINGE 6-8
A vertissements avant I'emploi 6
- Utilisation des détergents 7
Comment eliminer certains types de taches 8
- Symboles internationaux pour le traitement des vêtements 8
ENTRETIEN 9-10
- Nettoyage de la machine à laver le linge 9
Nettoyage du filtré 9
Solution des problèmes 10
MODELE:
NUMERO DE SÉRIE:
DATE D'ACHAT::
2
Cet apparéil devra être utilisé en tant que machine à laver le linge pour usage domestique ; tout autre employe doit être considéré impropre et, par conséquent, dangereux.
Toute modification ou tentative d'alteration de l'appareil peuvent etre dangereuses pour l'utilisateur et risquent d'endommager la machine a laver le linge.
Étant donné le poids considérable de la machine, il faut respecter des normes particulières en termes de sécurité, pendant le déplacement de cette-ci.
L'emploi de la machine est interdit aux enfants sans surveillance.
Toute modification de l'installation hydraulique ou électrique doit être effectuee par des techniciens autorisés.
Lors du positionnement de l'appareil, s'assurer que le cable d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention évientuelle.
Avant la mise en service de la machine à laver le linge, restorer tout l'emballage et le blocage utilisé pour le transport (vis de protection). Dans le cas contraire, aussi bien la
Ne pas introduire ou sortir la fiche de la prise de courant avec les mains mouillées.
La machine à laver le linge doit être branchée à une prise de courant équipée de mise à la terre et qui soit conforme aux exigences relatives à la sécurité.
Après avoir terminé le lavage, il faut attendre pendant trois minutes environ avant de pouvoir ouvrir le hublot, étant donné qu'un dispositif de sécurité de protection contre les ouvertures accidentelles est place sur l'ouverture.
Lorsque I'on effectue les opérations de révision ou de nettoyage, ne pas oublier de débrancher l'appareil de la prise de courant électrique.
REMARQUE: pour les modeles électroniques, le hublot s'ouvrira au moment où levoyant "end"s'allume.
machine que la piece de votre habitation pouraient etre sérieusement endommages.
Si l'appareil doit etre instalé sur une surface de moquette, il faudra s'assurer que, entre la machine a laver le linge et le sol, l'air circule librement.
La machine à laver le linge ne doit pas être surchargeé.
Pendant le fonctionnement de l'appareil, éviter le contact avec l'eau qui sort du tuyau d'évacuation, étant donné que la température de cette-ci pourrait être élevée ; en outre, éviter le contact avec le verre du hublot car, pendant le lavage, il a tendance à se réchauffer.
Laver exclusivement des tissus destinés au lavage à la machine. En cas de doutes, il est possible de contrôler les indications du producteur reportées sur les étiquettes des vêtements (voir "Symboles pour le traitement des vêtements").
* Avant d'introduire les vêtements dans la machine à laver le linge, il faut contrôler que toutes les poches soient parfaitement vides.
Il est interdirit de brancher la machine à laver le linge à la prise électrique en utilisant des rallonges ou des fiches multiples.
L'appareil ne doit pas etre exposé aux agents atmosphériques.
Si I'on souhaite debrancher la machine à laver le linge de la prise de courant, il ne faut pas tirer le cable électrique mais intervenir sur la fiche.
Après avoir terminé chaque lavage, nous conseillons de retarder la fiche de courant électrique et de fermer le robinet de l'eau.
Les objets durs et pointus (par exemple : pièces de monnaie, épingles, clous, vis ou cailloux) sons susceptibles de provoquer de graves dommages.
Il n'est pas possible de laver à la machine les vêtements tachés de substances contenant de l'essence. Si les taches ont été éliminées avec des produits vaporisés, avant d'introduire les vêtements dans la machine à laver le linge, il faudra attendre la vaporisation totale desdites substances de la surface des tissus.
Ne pas utiliser des détergents pour le lavage à la main, étant donné que la mousse serait trop abondante et qu'elle risquerait d'endommager les parties internes.
-
ÀpRES avoir terminé le lavage de tapis, couvertures ou de tout autre tissu à fibres longues, il ne faudra pas oublier de contrôle le filtré et, si nécessaire, de le nettoyer.
-
Nous conseillons de laisser le hublot ouvert
apres la fin du cycle de lavage.
Il ne faut pas essayer de réparer l'appareil par soi-même, étant donné que les réparations effectuees par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.
Les réparations de cet apparéil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pieces de rechange originales.
LA SOCIÉTÉ PRODUCTRICE DéCLINETOUTE RESPONSABILITÉ EN CAS D'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES DE SECURITÉ ET DES INSTRUCTIONS RELATIVES À L'EMPLOI
DESCRIPTION DE LA MACHINE
La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez.
La structure a ete realise en panneaux de tole traites et vernis de facon a ce que ses qualites esthetiques puissant rester inalterees au cours du temps.
Le moteur et toutes les pieces en mouvement ont ete concus et realizedes de facon a ce que la machine soit extrement silencieuse.
Le tambour en acier inoxydable est ample et facilement accessible, afin de garantir une(Meilleure qualite du lavage et une plus longue durée de vie du linge.
Le tableau de commandes permet d'utiliser aisément tous les types de lavage et de sechage souhaités (voir tableau de commandes et tableau programmes).
Le hublot très ample facilitite les opérations de chargement et de déchargement du linge.
La très grande stabilité est obtenue grâce à la recherche constante de la part des techniciens en termes d'équilibre des masses en mouvement.

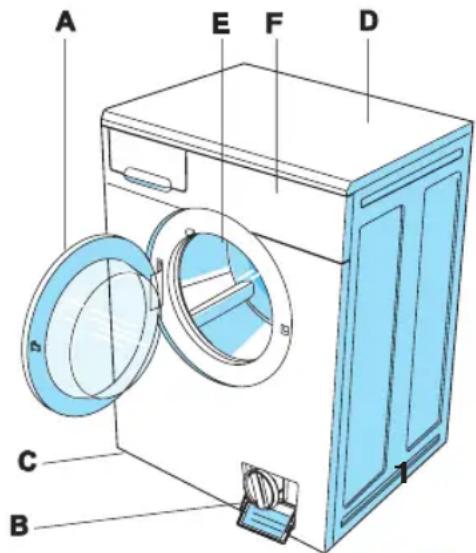

A-Hublot
B-Filtre
C - Pieds régibles
D - Couvercle supérieur
E-Tambour
F - T ableau de commandes
L'installation doit être effectuee par un personnel professionnellement qualifie, conformement aux instructions du constructeur, etant donne qu'une installation erronee est susceptible de provoquer des dommages aux choses et des lesions aux personnes.
Il est possible d'installer la machine en tout lieu, à condition que la température ambiente ne soit pas inférieure à 3^ et que les cables ou tuyaux qui se trouvent à l'arrête de la machine ne soient pas écrasés.

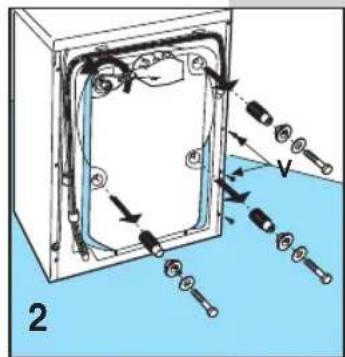

Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 entreprises avec vis. Avant de mettre la machine en fonction, retirer les entreprises et les vis de blocage, recuperer les vis et les entreprises pour tout déplacement eventuel de la machine.

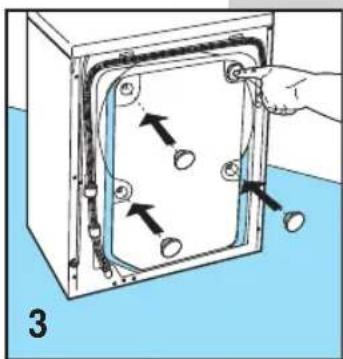

Boucher les trouss au moyen des bouchons spéciaux fournis à cet effet que vous trouvrez à l'intérieur de l'enveloppe contenant les documents.
REMARQUE: Si les entreprises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récapuerer, puis remonter le panneau.

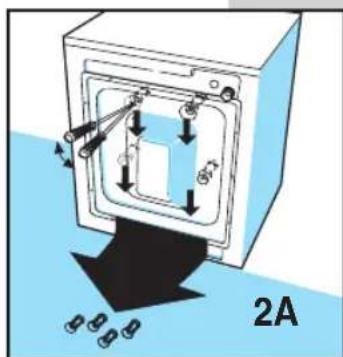

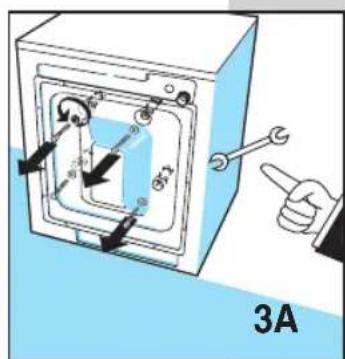

Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entreprises avec vis. Avant demettre la machine en fonction, il faut retarder les vis de blocage à l'aide d'une clé.
Introduire un tournevis dans les trous et intervenir comme indiqué dans la figure, afin de pouvoir récapérer les 4 entreprises en plastique.
REMARQUE: Si les entreprises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récapuerer, puis remonter le panneau.

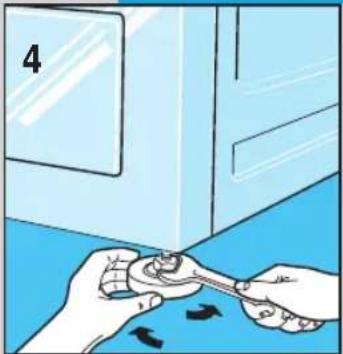

NIVELLEMENT DE LA MACHINE À LAYER LE LINGE
Après avoir choisi l'emplacement approprié, régler correctement le plan de la machine à l'aide des pieds réglables (Fig. 4). Faire particulièrement attention au besoin de la position, au niveaument de la machine à laver le linge et à la sécurité des contre-écrous.
Si le nivellement ne sera pas effectué correctement, la machine à laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages.
Si la machine est placé sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.
Il est deconseilé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0^ .
CONNEXION HYDRAULIQUE
▼La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars.)

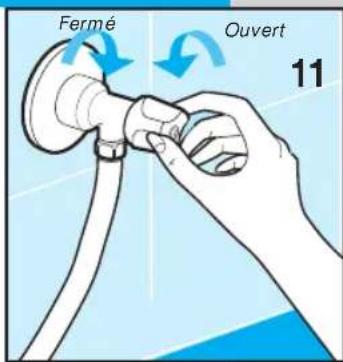

Avant d'effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantite d'eau pour eliminer toute trace d'impuretés des tuyaux, telles que sable et rouille ( cette opération est extrément importante si la machine à laver le linge est restée inutilisée pendant longtemps ou si elle est connectee à une nouvelle conduite de l'eau).

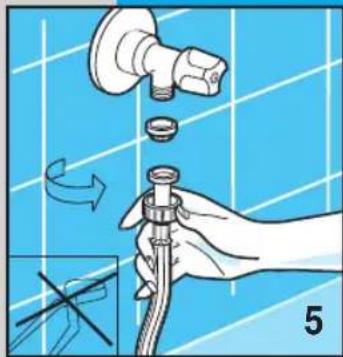

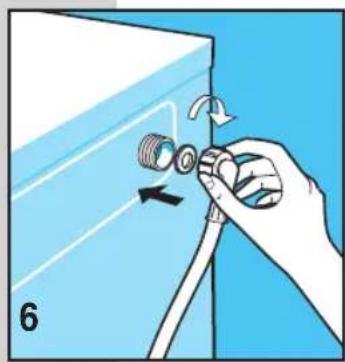

▼Le tuyau d'alimentation de l'eau doit être connecté à la prise d'eau froide avec goulotte filetée 3/4".
Placer le filtré garniture fourni avec la machine à laver le linge entre le robinet et le tuyau, puis visser manuellement à fond (fig. 5).
▼Mettre la garniture sur l'autre extrémité du tuyau d'alimentation puis visser celui-ci sur la machine à laver le linge (fig. 6).
Pendant le lavage, la prise d'alimentation de I'eau doit être totalement ouverte.

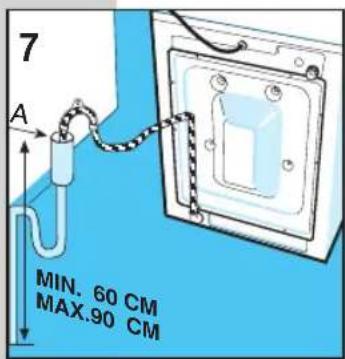

▼Le tuyau d'évacuation de l'eau doit être à une hauteur comprise entre 60 cm. et 90 cm. (fig. 7).
▼Si l'évacuation de l'eau est prévue directement dans la conduite d'évacuation, l'extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm.
Il est important de ne pas connecter hermetiquement le tuyau de la machine à la conduite d'évacuation, pour éviter de replir le siphon d'air et, par conséquent, de provoquer la sortie de l'eau.
▼Si l'eau doit être evacuée dans le lavabo ou dans une autre zone d'évacuation, l'extrémité libre du tuyau doit être préalablement renforcée, en correspondance du point de piage, avec un crochet approprié, fourni avec la machine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de façon à ce que le tuyau ne tombe pas (fig. 8). L'écoulement du lavabo doit être propre, afin que l'eau puisse être evacuée librement.
BRANCHEMENT ÉLECTRIQUE
S'assurer que la tension électrique, indiquée dans les données techniques de la plaquette placée sur le cote interne du volet filtré, corresponde à celle du réseau électrique (fig. 9).
Le disjoncteur différentiel, les cables electriques et la prise du réseau doivent posseder des paramètres permettant de supporter la charge maximum indiquée sur la plaquette.

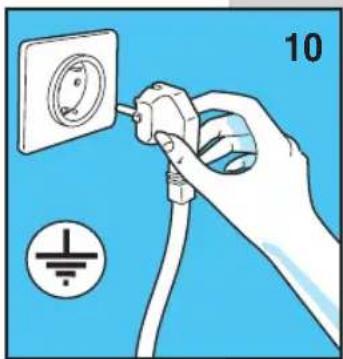

▼La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Dans le cas contraire, le producteur decline toutes responsabilité en cas d'accident (fig. 10).
Si la prise dans laquelle la fiche est insérée ne fonctionne pas, ou si elle n'est pas appropriée, il faudra la faire remplacer par un électricien qualifié.
est interdit de brancher la machine à laver le linge au réseau par le biais déléments indirects tels que rallonges et prises multiples.
Pendant l'entretien, la fiche de la machine à laver le linge doit être déconnectée de la source de courant.
Ne pas introduire ou-retirer la fiche de la prise avec les mains mouillées.
▼Si le cable d'alimentation est endommagé, contacter le centre du service après-venture technique spécialisé.

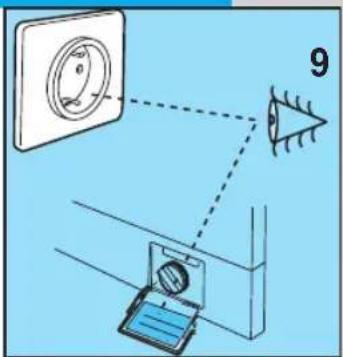

Positionner l'appareil de façon a ce que le cable d'alimentation soit facilement accessible, afin qu'il soit possible de le déconnecter, si nécessaire.
EMPLOI DE LA MACHINE À LAYER LE LINGE

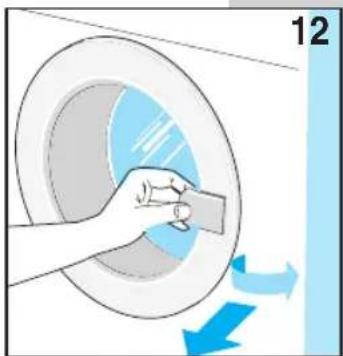

AVERTISSEMENTS AVANT L'EMPLOI
Attention: Avant le premier lavage du linge, il est souhaitable d'effectuer un cycle de lavage rapide, sans linge.
Cette opération permet de vérifier le fonctionnement de la machine à laver le linge et de nettoyer le tambour.
Lors de chaque lavage, s'assurer que:
les connexions hydrauliques soient correctes, le tuyau d'évacuation soit positionné correctement (voir connexion hydraulique) et que le robinet soit ouvert.
avec les mains parfaitement sèches, introduire la fiche dans la prise de courant.
partager le linge en fonction du type de tissu (voir étiquetage des pieces d'habilitation).
▼ veiller à ce que dans les poches des vêtements il n'y aitaucun object susceptiblde d'endommager le linge, la machine ou le filtre.
EMPLOI DE LA MACHINE À LAYER LE LINGE
UTILISATION DES DETERGENTS

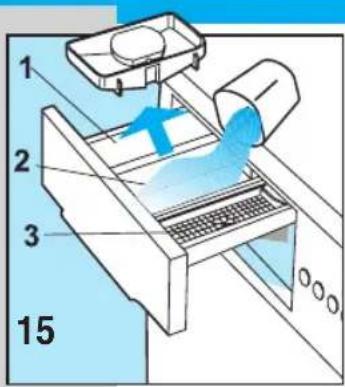

La machine à laver le linge est équipée d'un secteur pour détergent à trois cuvettes:
cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1)
cuvette pour détergent en poudre pour le lavage normal (2)
cuvette pour adoucissant, perfums, appret ou eau de Javel (3) ;
Utiliser un détergent peu mousseux et l'adoucissant (si nécessaire) indiqué pour les machines à laver le linge automatiques. Pour les dosages, suivre les indications reportées sur l'emballage.
REMARQUE : Des quantités trop élevées de détergent peuvent générer une mousse trop abondante et influencer négativement le résultat du lavage. Des quantités trop faibles peuvent donner lieu à des résultats de lavage insatisfaisants.

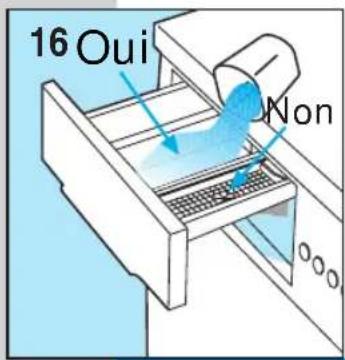

REMARQUE : Lorsque l'on remplit le tiroir du détermgent, il est important que le produit ne soit pas introduit dans le secteur de l'adoucissant ; en effet, dans ce cas le rincage aurait lieu avec de la mousse et les tissus pourrait rester tachés de blanc. Vice-versa, si l'adoucissant avait entr dans le secteur du détermgent, il réduirait l'efficacité de ce dernier.

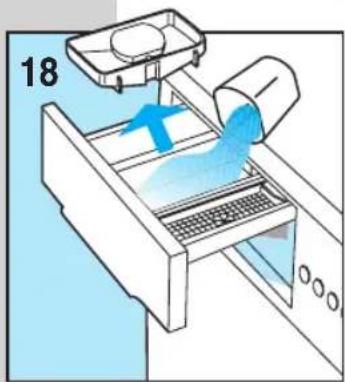

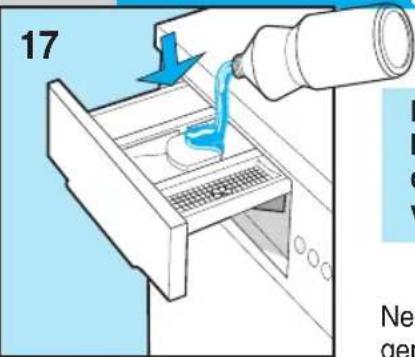

SI LE MODELE PREVOIT LE RECIPIENT POUR LE DETERGENT LIQUIDE
REMARQUE: Lorsque l'on utilise le détergent liquide (recommandé pour les programmes sans prélavage), insérer le recipient spécial (si prévu) dans la cuvette intermédiaire "2" (de la façon illustrée ci-contre), puis verser le détergent liquide jusqu'àu niveau maximum indiqué.
Ne pas oublier de-retirer le recipient du détermgent liquide lorsque I'on utilise le détermagent en poudre.

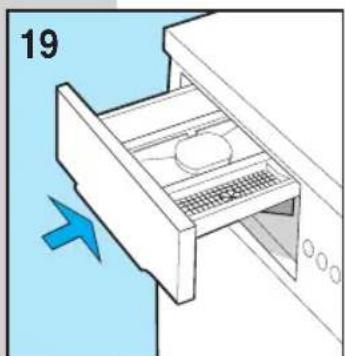

fermer le tiroir du détergent avant de commencer le lavage.
Attention! Ne pas-retirer le tiroir détergent pendant le fonctionnement de la machine,étant donné que de l'eau pourrait sortir de celle-ci.
COMMENT ÉLIMINER CERTAINES TACHES
Il existe des taches qui ne peuvent pas etre eliminées des vêtements uniquely avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la piece, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d'eviter la formation d'auréoles. Nous allons indiquer ci-après différents systèmes pour eliminer les taches.
CIRE: Gratter la cire avec une lame non tran-chante, de façon à ne pas endommager le tissu, puis repasser le tissu en interpolant une feuille de papier de soie entre le fer à repasser et le vétement taché.
STYLO A BILLE ET FEUTRES: tamponner à l'aide d'un chiffon doux imbibé d'alcool éthylique. Veiller à ne pas élargir la tache.
HUMIDITE ET MOISISSURE: si le tissu supporte bien l'emploi d'eau de Javel, effectuer le cycle de lavage en ajoutant l'eau de Javel dans la cuvette spécialement prévue à cet effet [voir tableau des programmes]. Dans le cas contraire, il faut mouiller la partie sale avec de l'eau oxygénée à 10 volumes puis laisser agir pendant 10 ou 15 minutes.
BRULURES LEGRES AVEC FER A REPASSER: suivre les instructions indiquées pour la moisissure et l'humidité.
- ROUILLE: utiliser des produits antirouille en suivant attentivement les indications fournies par le producteur, reportées sur l'emballage.
- CHEWING-GUM:traiter le tissu avec des glaçons, frottier le plus possible, puis traiter le tissu avec un chiffon en coton imbibé d'acétone.
VERNIS: ne jamais laisser secher le vernis. Il faut Traitser la zone sale avec le solvant indiqué sur l'emballage du vernis (par exemple : eau, essence de térébenthine, trichloréthylène, etc.), savonner puis rincer.
ROUGE A LEVRES: les taches sur le coton ou sur la laine peuvent etre eliminées en tamponnant le tissu avec un chiffon imbibed d'ether. Par contre, pour la soie, il faut utilise du trichloréthylene.
VERNIS A ONGLES: poser le cote taché du vêtement sur une feuille de papier buvard puis humecter le revers du tissu avec de l'acétone, en ayant soin de changer féquement la feuille de papier buvard qui se trouve sous la tache. Répéter cette opération jusqu'à ce que la tache soit totalément éliminée.
DEPOTS D'HUILE OU GOUDRON:étaler sur la tache un peu de beurre frais, laisser reposer puis laver avec de l'essence de terrebenthine.
HERBE: savonner delicatement, traiter avec un produit à base d'eau de Javel diluée. Pour les tissus en laine, l'alcool à 90% peut également donner de bons résultats.
SANG:mettre le tissu a tremper dans I'eau froide avec du sel, puis laver avec du savon pour lessive.
SYMBOLES INTERNATIONAUX POUR LE TRAITEMENT DES VÉTÉMENTS
Avant demettre les vetements dans la machine a laver et de selectionner le programme correspondant, nous conseillons d'examiner les symboles reportes sur les etiquettes du producteur. Le tableau ci-apres peut se reveler utile pour la lecture des symboles.
Lavage normal
Lavage delicat
Laver à 95^ max.
Laver à 60^ max.
Laver à 40^ max.
Laver à 30^ max.
Laver à la main
Ne pas laver avec eau
Blanchissage à l'eau froide
Ne pas blanchir
Repasser jusqu'à 200^ max.
Repasser jusqu'à 150^ max.
Repasser jusqu'à 100^ max.
Ne pas repasser
Nettoyage à sec avec solvant
Nettoyage a sec exclusivement avec essence, alcohol pur et R113
Nettoyage a sec exclusivement avec perchlorate ethylique, essence, alcohol pur, R111 et R113.
Sechage avec vétement étendu
Sechage avec vêtement suspendu
Faire sécher accroché
Sechage sur portemanteau
Secher dans une machine sèche-linge à température normale
Secher dans une machine sèche-linge à température réduite
Ne pas secher au moyen d'une machine seche-linge
La machine à laver le linge a été consque afin de réduire au minimum l'entretien. Il est toute fois important de ne pas oublier de la nettoyer régulièrement.
Avant le nettoyage, s'assurer que l'appareil soit débranché du réseau électrique et que l'alimentation de l'eau soit fermée.
ATTENTION!! Ne pas nettoyer la machine avec des substances chimiques ; il faut utiliser uniquement un chiffon humide et légarement savonneux.
NETTOYAGE DE LA MACHINE A LAYER LE LINGE
Passer un chiffon doux humide aussi bien sur la structure externe que sur les parties en caoutchouc de la machine à laver le linge. Ne pas utiliser des produits abrasifs, de l'essence ou tout autre type de solvant.
Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutchou poussent secher.

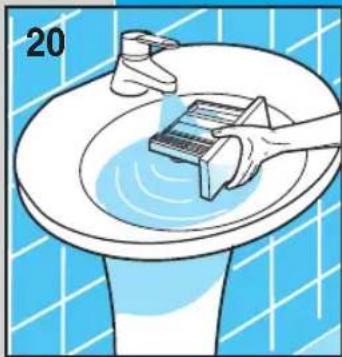

Laver périodiquement les cuvettes des déterments. Dans ce but, sorting le secteur des déterments puis rincer ce dernier sous l'eau courante. Ensuite, remetre en place le secteur des déterments.

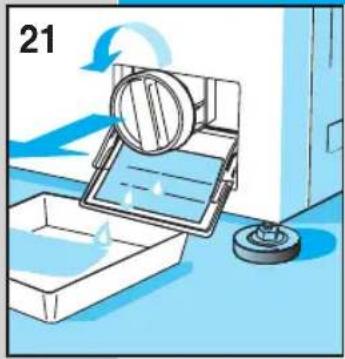

NETTOYAGE DU FILTRE
ATTENTION!! Avant de commencer les opérations décrites ci-dessous, s'assurer que la machine à laver le linge soit vide. Ne pas-retirer le filtre pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d'eau.
Mettre un chiffon sous le filtré ou bien une assiette pour recueillir l'eau qui est restée à l'intérieur dudit filtré. Ouvrir le volet du filtré, dévisser et retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d'une montre. (fig.21).
Le filtré doit être nettoyé périodiquement.
Rincer le filtré à l'eau courante et éliminer toute trace de résidus. Revisser le filtré dans le sens des aiguilles d'une montre, en s'assurant qu'il soit fermé hermétiquèment.
SOLUTION DES PROBLEMES
Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause de la panne ne soit pas une de celles illustrées ci-après.
La machine à laver le linge ne fonctionne pas (les voyants de contrôle ne sont pas allumés)
s'assurer que:
1) Il yait tension dans Ireseau;
2) La fiche soit insérée correctement dans la prise de courant;
3) La touche On/Off soit enforcée ou, si elle n'est pas prévue, que le bouton programmateur soit sur la position d'allumage, c'est-à-dire qu'il soit tiré vers l'extérieur.
La machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés)
s'assurer que:
1) Le bouton programmeur soit positionné sur Le programme qui a été choisi;
2) Le hublot soit correctement fermé;
3) La touche "Start" soit enforcée (uniquement pour les modèles électroniques);
4) Verifier les indications suivantes "La machine à laver le linge ne charge pas l'eau"
La machine à laver le linge ne charge pas l'eau
- contrôler que:
1) Il y ait de I'eau dans les conduites;
2) Le tuyau d'évacuation soit connecté à la machine à laver le linge;
3) Le robinet d'alimentation de l'eau soit ouvert;
4) Le filtrne ne soit pas obstrué. Dans ce cas, nettoyer le filtrne en débranchant l'appareil du réseau électrique.
La machine à laver le linge charge et évacue l'eau continuèlement:
- contrôler que:
1) Le tuyau d'évacuation soit à la hauteur appropriée (60-90 cm.);
2) L'extremité du tuyau d'évacuation ne soit pas immergée dans l'eau.
La machine à laver le linge n'évacue pas l'eau et n'effectue pas l'essorage
- contrôler que:
1) Le tuyau d'évacuation soit connecté correctement;
2) Le tuyau d'évacuation ne soit pas plie;
3) Le filtré de l'écoulement ne soit pas fermé;
4) La fonction d'exclusion de l'essorage ne soit pas selectionnée;
5) La fonction de stop avec eau ne soit pas seLECTIONnée.
La machine à laver le linge vibre et fait du bruit
s'assurer que:
1) Toutes les protections pour le transport soient
otées;
2) La machine à laver le linge soit parfaitement à niveau;
3) Le linge volumineux (par exemple: draps, nappes, etc.) ne soit pas concentré dans une seule partie du tambour.
Le hublot ne s'ouvre pas
1) Attendre pendant 3 minutes après le terme du lavage ou bien, en cas de machines électroniques, attendre que la del "Fin" s'allume.
Le linge n'est pas suffisamment essoré
S'assurer que:
1) Le linge soit distribué de façon uniforme dans le tambour;
2) La vitesse d'essorage可以选择 soit correcte.
La machine à laver le linge se bloque pendant le lavage
s'assurer que:
1) Le courant ne manque pas.
Il reste trop de détergent dans la cuvette
s'assurer que:
1) Le robinet d'alimentation de l'eau soit ouvert;
2) Le filtré qui se trouve entre le robinet et le tuyau d'alimentation soit propre.
Après le lavage, le linge n'est pas propre
s'assurer que:
1) Le tambour ne soit pas trop charge;
2) La quantité de dédTergent utilisé soit correcte;
3) Le programme de lavage choisi soit approprié.
Le linge a rétréci ou les couleurs sont estompees
s'assurer que:
1) le programme de lavage choisi soit correct;
2) La température de lavage sélectionnée soit correcte.
La machine à laver le linge n'effectue pas le séchage (uniquement pour les modèles de machines à laver séchantes)
s'assurer que:
1) Le robinet d'alimentation de l'eau soit ouvert;
2) Le filtré d'évacuation soit propre;
3) La machine à laver le linge soit allumée (voyant de contrôle allumé);
4) Le boutonprogrammateur soit positionné sur un des pas stop avec le symbole relatif au séchage;
5) Le bouton de réglage du temps de sechage ne soit pas sur la position «0»;
6) La touche de «Demi-Charge» soit enforcée;
7) La touche «exclusion essorage» ne soit pas enforcée.
Si, après l'exécution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler la panne au centre du service après-vente technique autorisé le plus proche. Nous vous prions de bien pouvoir communiquer le modele, le numero de série et le type de panne. Les données relatives à l'appareil se trouvent sur le tableau d'informations situé sur le volet du filtre.
Ces informations permettent à l'opérateur du service après-vente technique de se procurer les pièces de rechange nécessaires, garantissant ainsi une exécution rapide et efficace de la réparation.
MODELE: A 800 - A 1000 - S 1000 X - A 6000 X
A Tabbleau des programmes
B Touches
G Bouton de réglage vitesse essorage (*si prévu par le modele).
S Voyant de contrôle-lava-linge allumé
T bouton thermostat
P boutonprogramateur
CHOIX DES FONCTIONS (Disponible en fonction du modele)
BOUTON OU TOUCHE DE MISE EN FONCTION.
Pour remettre en fonction la machine, tirez le boutonprogrammateur ou dans le cas de machines pourvues de touche, appuyez sur la touche de fonctionnement; levoyant s'allume.
TOUCHE DE STOP AVEC EAU:
En poussant ce touche, le lave-linge s'arrête automatiquement à la fin du dernier rincege et avant l'évacuation de l'eau. Dans ce cas, le linge immergé dans le tambour plein d'eau ne se froisse pas. La fonction n'est possible que pendant l'exécution dei lavages délicats.
TOUCHE EXCLUSION ESSORAGE:
Appuyer, si requis, sur la touche d'exclusion de l'essoreuse.
En appuyant sur cette touche, la machine compte le cycle de lavage sans essorer, cela est utile pour laver des vêtements qui ne sont pas à repasser.
TOUCHEDEMI-CHARGE
En appuyant sur cette touche, la quantité d'eau utilisée pendant le lavage sera réduite, economisant ainsi de l'énergie et de l'eau.
Utiliser cette fonction lorsque l'on effectue le lavage d'une quantité de linge correspondant à la moitié de la charge maximum conseillée. (voir tableau "Charges maximum conseillées")
TOUCHERINCAGE SUPPLEMENTAIRE:
La machine à laver a été construite afin que la consummation d'eau soit réduiteau minimum, normalement trois cycles de rinceage sont suffisants. Pour les régions qui ont de l'eau très douce et pour les personnes qui sont allergiques aux évventuels résidus de détersif, les machines sont munies de la touche qui permet d'obtenir un cycle de rinceage supplémentaire
TOUCHERINCAGE SUPPLEMENTAIRE:
TOUCHE ESSORAGE 550 / MAX:
Appuyer sur le bouton pour varier la vitesse de centrifuge de minimum à maximum (la vitesse maximum de la centrifuge varie en fonction de modèle). Si la machine est dotée d'un bouton pour le réglage de la vitesse, le tourner jusqu'à ce que vous obtieniez la vitesse césirée.
Attention: il n'est disponible que pendant l'execution des programmes intensifs. Pour les programmes délicats et la laine, indépendamment du positionnement du régulateur, la vitesse de l'essoreuse est de 550 tours/mi
TOUCHE DE LIMITATION DE LA TEMPERATURE:
En appuyant sur cette touche on peut limiter la température à 60^ , si le régulateur de la température est positionné sur une valeur plus élevé.
REGULATEUR DE TEMPERATURE
Tourner ce bouton pour programmer la température souhaïette. Pour effectuer un besoin correct de la température de lavage, consulter la page "Tableau des programmes". Important: le changement des programmes ou le choix des fonctions indiquées ci-dessus doivent toujours être effectués lorsque l'appareil est étant.
Cycle de lavage :
(en suivant ces opérations le lave-linge effectuera le cycle de lavage préétabli)
- Ouvrir le hublot
- Charger le linge dans le tambour et fermer la porte de la machine à laver Attention: il est interdit de surcharger la machine. Il est déconseilé de laver des vêtements qui absorbent une grande quantité d'eau, les tapis par exemple.
- Verser dans les vasques respectives la lessive en poudre peu mousseuse et l'assouplissant pour machines à laver automatiques ( voir le chapitre "utilisation des desses").
- Fermer le compartment des lessives.
N.B. ne pas enlever le compartment des lessives pendant le fonctionnement car I'eau pourrait sortir.
- Choisisr et selectionner le programme et la temperture désirés avec les différentes touches. ATTENTION!! Ne pas tourner la touche des programmes vers la gauche. Si, par hasard, le programme prédéfini a eté dépasse, continuer à tourner vers la droite jusqu'à arriver de nouveau à la position désirée.
- Appuyer sur les touches des fonctions désirés.
- Pour commencer le cycle de lavage, allumer la machine en tirant le bouton de réglage des programmes vers l'extérieur ou (si la machine n'en est pas dotée), en appuyant sur le bouton de l'alimentation (le voyant s'allumera)
A la fin du programme de lavage le lave-linge s'arrête sur un des points stop duprogrammateur:
- Eteindre le lave-linge en poussant le bouton de réglage des programmes ou (si le lavelinge ne n'en est pas dote) appuyer sur le bouton d'alimentation.
- Enlever le linge
- Avec les mains seches detacher la prise d'alimentation de la machine à laver.
- Fermer le robinet d'arrivée de l'eau.
TABLEAUX DES PROGRAMMES
| Bou-ton (P)* | Bou-ton (T)** | Textile | Symbole étiquette | Bacs du tiroir à utiliser | Exemples et dégré de saleté | Description du programme | Usage de touches supplémentaires (Disponible en fonction du modele) | ||||
| ® | ® | ® | 12 | 550 Max | |||||||
| PROGRAMMES INTENSIFS POUR TEXTILES RESISTANTS | |||||||||||
| 1 | 90° | Coton, lin, chanvre | 90 | 123 | Linge de couleur, chemises, robes de chiffre, tricots de corps, draps; très sales | Prélavage, lavage prins-cipal, rincçages, adouciissant, vidange et essorage final | A choix | A choix | — | A choix | A choix |
| 2 | 90° | Coton, lin, chanvre | 90 | 123 | Linge de couleur, chemises, robes de chiffre, tricots de corps, draps; très sales | Lavage principal, rincçages,adouciissant, vidange et essorage final | A choix | A choix | — | A choix | A choix |
| 60° | Coton, lin,mixtes résistants | 60 | 123 | Linge de couleur, chemises, robes de chiffre, tricots de corps, draps; sales | Lavage principal, rincçages,adouciissant, vidange et essorage final | A choix | A choix | — | A choix | A choix | |
| 40° | Coton délicats mixtes | 40 | 123 | Linge de couleur, chemises, robes de chiffre, tricots de corps, draps; peu sales | Lavage principal, rincçages,adouciissant, vidange et essorage final | A choix | A choix | — | A choix | A choix | |
| 3 | 60# | Coton,lin,mixtes résistants | 60 | 123 | Linge de couleur, chemises, robes de chiffre, tricots de corps, draps; sales | Lavage principal, rincçages,adouciissant, vidange et essorage final | A choix | A choix | — | A choix | A choix |
| 4 | 40° | Coton, lin, délicats | 40 | 123 | Draps, nappes, serviettes, sous-vêtements; blanc ou couleurs résis-tantes; peu sales | Lavage principal, rincçages,adouciissant, vidange et essorage final | A choix | A choix | — | A choix | A choix |
*Position du bouton de programmation ** Position du bouton de réglage du thermostat
Programme de de referece pour le classement energetique, suivant EN 60456/A 11
TABLEAUX DES PROGRAMMES
| Bou-ton (P)* | Bou-ton (T)** | Textile | Symbole étiquette | Bacs du tiroir à utiliser | Exemples et degré de saleté | Description du programme | Usage de touches supplémentaires (Disponible en fonction du modele) | ||||
| ® | ® | ® | 12 | 550 Max | |||||||
| PROGRAMMES SPECIAUX POUR TEXTILES RESISTANTS | |||||||||||
| 5 | Toutes positions | Coton.lin, chanvre et mixtes résistants | — | 123 | Rinçage énergétique | Rinçages,adoucissant, vidange et essorage final | Achoix | Achoix | — | Achoix | Achoix |
| 6 | Toutes positions | Coton.lin, chanvre et mixtes résistants | — | 123 | Blanchissan, parfu, adoucissant | Rinçages,adoucissant, vidange et essorage final | Achoix | — | — | Achoix | Achoix |
| 7 | Toutes positions | Coton.lin, chanvre et mixtes résistants | — | — | Essorage rapide | Vidange et essorage final | Achoix | — | — | — | Achoix |
| PROGRAMMES POUR TEXTILES DELICATS MIXTES ET SYNTHETIQUES | |||||||||||
| 8 | 60° | Mixtes résistants | 60 | 123 | Chemises, draps, sous-vétements pour nouveaux-nés, changes; très sales | Prélavage, lavage prin-cipal, rincages, adoucissant, vidange et essorage final | Achoix | — | Achoix | Achoix | — |
| 9 | 60° | Mixtes résistants | 60 | 123 | Chemises, draps, sous-vétements pour nouveaux-nés, changes; très sales | Lavage, rincages, adoucissant, vidange et essorage final | Achoix | — | Achoix | — | — |
| 10 | 40° | Synthétiques (nylon,perlon), mixtes cotton | 40 | 123 | Chemises, chemisiers, jupes; couleurs rési-stantes ; peu sales | Lavage, rincages, adoucissant, vidange et essorage final | Achoix | — | Achoix | — | — |
| 11 | Toutes positions | Mixtes syntetiques délicats | — | 123 | Rinçages délicats | Rinçages, adoucissant, vidange et essorage | Achoix | — | Achoix | — | — |
| 12 | Toutes positions | Mixtes syntetiques délicats | — | 123 | Blanchisan, parfum, adoucissant | Rinçages, adoucissant, vidange et essorage | Achoix | — | Achoix | — | — |
| 13 | Toutes positions | Mixtes syntetiques délicats | — | — | Essorage délicat | Essorage final | Achoix | — | — | — | — |
| PROGRAMMES SPECIAUX POUR LES LAINAGES ET LA SOIE | |||||||||||
| 14 | 35° | Lainages | 123 | Laine "lavable en machine | Lavage avec niveau d'eau élevé, rincages, adoucissant, vidange et essorage | Con-seillé | — | Achoix | — | — | |
| 15 | Toutes positions | Lainages | — | — | Blanchisan, parfum, adoucissant | Rinçages, adoucissant, vidange et essorage | Con-seillé | — | Achoix | — | — |
| 16 | Toutes positions | Lainages | — | — | Essorage délicat | Essorage final | Con-seillé | — | — | — | — |
*Position du bouton de programmation ** Position du bouton de réglage du thermostat
PROGRAMMES INTENSIFS
PROGRAMMES DELICATS
PROGRAMMES LAINAGES
CHARACTERISTIQUES TECHNIQUES
| MODEL | A 800 | A 1000 | S 1000 X | A 6000 X | |
| Dimensions: | Largeur cm.: | 59.5 | 59.5 | 59.0 | 59.0 |
| Hauteur cm.: | 85.0 | 85.0 | 84.5 | 84.5 | |
| Profondeur cm.: | 54.5 | 54.5 | 39.0 | 54.5 | |
| Charge maximum conseillée pendant le lavage | 5 Kg | 5 Kg | 5 Kg | 6 Kg | |
| 2,5 Kg | 2,5 Kg | 2,5 Kg | 3 Kg | ||
| 1 Kg | 1 Kg | 1 Kg | 2 Kg | ||
| Essorage Max.: (t/min.) | 800 | 1000 | 1000 | 1000 | |
| Pression de l'eau | 5-100 N/cm2 (0 5 - 10 Kg./cm2) | ||||
| Voltage / Puisance maximum / Branchement electrique | voir plaquette avec indications | ||||
