| Caractéristiques | Détails |
|---|---|
| Capacité de lavage | 7 kg |
| Vitesse d'essorage | 1000 tours/minute |
| Classe énergétique | A+++ |
| Programmes de lavage | 10 programmes différents |
| Dimensions (L x P x H) | 60 x 54 x 85 cm |
| Poids | 70 kg |
| Type de chargement | Chargement frontal |
| Affichage | Écran LED |
| Système de sécurité | Protection contre les débordements |
| Consommation d'eau | 44 litres par cycle |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - WD7510 Ardo
Questions des utilisateurs sur WD7510 Ardo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à laver au format PDF gratuitement ! Retrouvez votre notice WD7510 - Ardo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WD7510 de la marque Ardo.
MODE D'EMPLOI WD7510 Ardo
Nous vous remercions d'avoir choisi l'un de nos produits.
Nous vous prions de bien pouvoir dire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet apparéil. Les instructions relatives à l'emploi comprend un grand nombre d'indications utiles concernant le fonctionnement, autres aux détails techniques de la machine à laver le linge qui vous aidont à optimiser l'emploi de cette-ci.
En cas de vente ou de cession de la machine à laver le linge, il ne faut pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.
TABLE DES MATIÈRES
REMARQUES ET CONSEILS POUR L'UTILISATEUR 2-3
DESCRIPTION DE LA MACHINE 3
INSTALLATION DE LA MACHINE 4-6
- Déballage et déblocage de la machine 4
- Nivellement de la machine à laver le linge 5
- Connexion à l'installation hydraulique 5
- Branchement à l'installation électrique 6
EMPLOI DE LA MACHINE À LAYER LE LINGE 6-8
A vertissements avant I'emploi 6
- Utilisation des détagents 7
Comment eliminer certains types de taches 8
- Symboles internationaux pour le traitement des vêtements 8
ENTRETIEN
- Nettoyage de la machine à laver le linge 9
Nettoyage du filtré 9
·Solution des problèmes 10
MODELE:
NUMERO DE SÉRIE:
DATE D'ACHAT::
2 REMARQUES ET CONSEILS POUR L'UTILISATEUR
Cet apparéil devra être utilisé en tant que machine à laver le linge pour usage domestique ; tout autre employe doit être considéré impropre et, par conséquent, dangereux.
Toute modification ou tentative d'alteration de l'appareil peuvent etre dangereuses pour l'utilisateur et risquent d'endommager la machine a laver le linge.
Etant donné le poids considérable de la machine, il faut respecter des normes particulières en termes de sécurité, pendant le déplacement de cette-ci.
L'emploi de la machine est interdit aux enfants sans surveillance.
Toute modification de l'installation hydraulique ou électrique doit être effectuee par des techniciens autorisés.
Lors du positionnement de l'appareil, s'assurer que le cable d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention eventuelle.
Avant la mise en service de la machine à laver le linge, retirer tout l'emballage et le blocage utilisé pour le transport (vis de protection). Dans le cas contraire, aussi bien la
Ne pas introduire ou sortir la fiche de la prise de courant avec les mains mouillées.
La machine à laver le linge doit être branchée à une prise de courant équipée de mise à la terre et qui soit conforme aux exigences relatives à la sécurité.
Après avoir terminé le lavage, il faut attendre pendant trois minutes environ avant de pouvoir ouvrir le hublot, étant donné qu'un dispositif de sécurité de protection contre les ouvertures accidentelles est place sur l'ouverture.
Lorsque I'on effectue les opérations de révision ou de nettoyage, ne pas outlier de débrancher l'appareil de la prise de courant électrique.
REMARQUE: pour les modèles électroniques, le hublot s'ouvrira au moment où levoyant "end"s'allume.
machine que la piece de votre habitation pouraient etre sérieusement endommages.
- Si l'appareil doit être installé sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.
- La machine à laver le linge ne doit pas être surcharge.
- Pendant le fonctionnement de l'appareil, éviter le contact avec l'eau qui sort du tuyau d'évacuation, étant donné que la température de cette-ci pourrait être élevée ; en outre, éviter le contact avec le verre du hublot car, pendant le lavage, il a tendance à se réchauffer.
- Laver exclusivement des tissus destinés au lavage à la machine. En cas de doutes, il est possible de contrôler les indications du producteur reportées sur les étiquettes des vêtements (voir "Symboles pour le traitement des vêtements").
- Avant d'introduire les vêtements dans la machine à laver le linge, il faut contrôler que toutes les poches soient parfaitement vides.
Il est interdirit de brancher la machine à laver le linge à la prise électrique en utilisant des rallonges ou des fiches multiples.
L'appareil ne doit pas etre exposé aux agents atmosphériques.
Si I'on souhaite debrancher la machine à laver le linge de la prise de courant, il ne faut pas tirer le cable électrique mais intervenir sur la fiche.
Après avoir terminé chaque lavage, nous conseillons de retarder la fiche de courant électrique et de fermer le robinet de l'eau.
Les objets durs et pointus (par exemple : pièces de monnaie, épingles, clous, vis ou cailloux) sons susceptibles de provoquer de graves dommages.
Il n'est pas possible de laver à la machine les vêtements tachés de substances contenant de l'essence. Si les taches ont été éliminées avec des produits vaporisés, avant d'introduire les vêtements dans la machine à laver le linge, il faudra attendre la vaporisation totale desdites substances de la surface des tissus.
Ne pas utiliser des détergents pour le lavage à la main, étant donné que la mousse serait trop abondante et qu'elle risquerait d'endommager les parties internes.
* ÀpRES avoir terminé le lavage de tapis, couvertures ou de tout autre tissu à fibres longues, il ne faudra pas oublier de contrôle le filtré et, si nécessaire, de le nettoyer.
Nous conseillons de laisser le hublot ouvert
apres la fin du cycle de lavage.
Il ne faut pas essayer de réparer l'appareil par soi-même, étant donné que les réparations effectuees par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.
Les réparations de cet apparéil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pieces de rechange originales.
LA SOCIÉTÉ PRODUCTRICE DÉCLINTE TOUTE RESPONSABILITÉ EN CAS D'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES DE SECURITÉ ET DES INSTRUCTIONS RELATIVES À L'EMPLOI
DESCRIPTION DE LA MACHINE
La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez.
La structure a ete realise en panneaux de tole traites et vernis de facon a ce que ses qualites esthetiques puissant rester inalterees au cours du temps.
Le moteur et toutes les pieces en mouvement ont ete conus et realizedes de facon a ce que la machine soit extrement silencieuse.
Le tambour en acier inoxydable est ample et facilement accessible, ain de garantir une(Meilleure) qualite du lavage et une plus longueDurée de vie du linge.
Le tableau de commandes permet d'utiliser aisément tous les types de lavage et de sechage souhaités (voir tableau de commandes et tableau programmes).
Le hublot très ample facilitite les operations de chargement et de déchargement du linge.
La très grande stabilité est obtenue grâce à la recherche constante de la part des techniciens en termes d'équilibre des masses en mouvement.

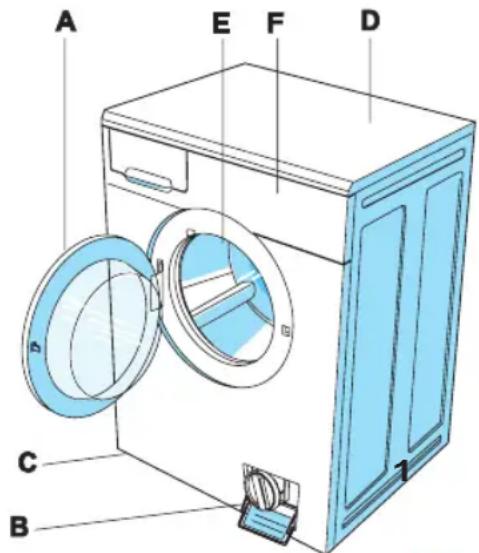

A-Hublot
B-Filtre
C - Pieds régibles
D - Couvercle supérieur
E - T a m b o u r
F - T ableau de commandes
L'installation doit être effectuee par un personnel professionnellement qualifie, conformement aux instructions du constructeur, etant donne qu'une installation erronee est susceptible de provoquer des dommages aux choses et des lesions aux personnes.
Il est possible d'installer la machine en tout lieu, à condition que la température ambiente ne soit pas inférieure à 3^ et que les cables ou tuyaux qui se trouvent à l'arrête de la machine ne soient pas écrasés.

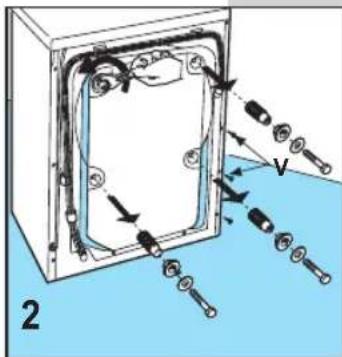

Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 entreprises avec vis. Avant demettre la machine en fonction, retirer les entreprises et les vis de blocage, récapérer les vis et les entreprises pour tout déplacement eventuel de la machine.

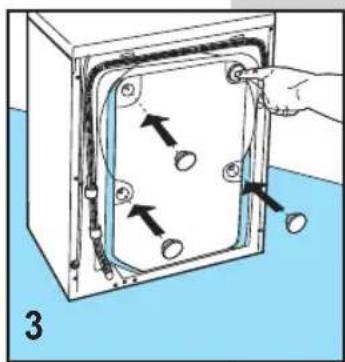

Boucher les trouss au moyen des bouchons spéciaux fournis à cet effet que vous trouvrez à l'intérieur de l'enveloppe contenant les documents.
REMARQUE: Si les entreprises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récapuerer, puis remonter le panneau.

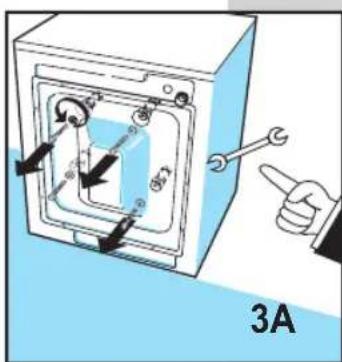

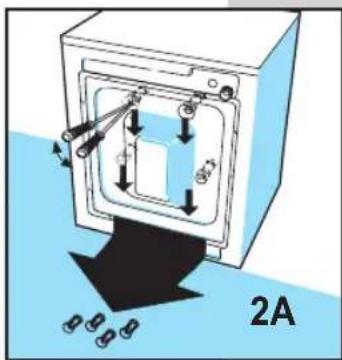

Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entreprises avec vis. Avant demettre la machine en fonction, il faut-retirer les vis de blocage à l'aide d'une clé.
Introduire un tournevis dans les trous et intervenir comme indiqué dans la figure, afin de pouvoir recupérer les 4 entreprises en plastique.
REMARQUE: Si les entreprises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récapuerer, puis remonter le panneau.
INSTALLATION DE LA MACHINE
NIVELLEMENT DE LA MACHINE À LAYER LE LINGE

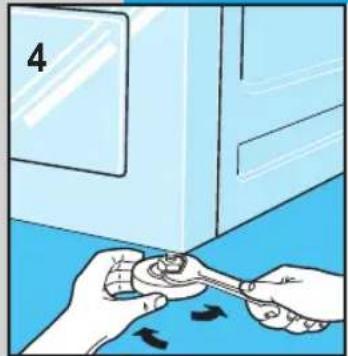

Après avoir choisi l'emplacement approprié, régler correctement le plan de la machine à l'aide des pieds réglables (Fig. 4). Faire particulièrement attention au besoin de la position, au niveaument de la machine à laver le linge et à la sécurité des contre-écrous.
Si le nivellement ne sera pas effectue correctement, la machine a laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages.
Si la machine est placée sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.
Il est deconseilé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0^ .
CONNEXION HYDRAULIQUE
La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars.)
Avant d'effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantite d'eau pour eliminer toute trace d'impuretés des tuyaux, telles que sable et rouille (cette opération est extrémement importante si la machine à laver le linge est restée inutilisée pendant longtemps ou si elle est connectée à une nouvelle conduite de l'eau).

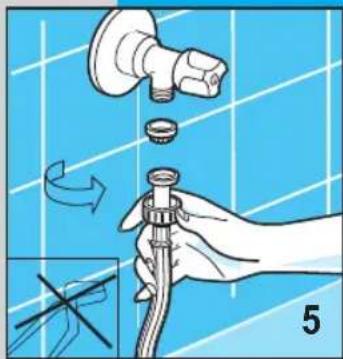

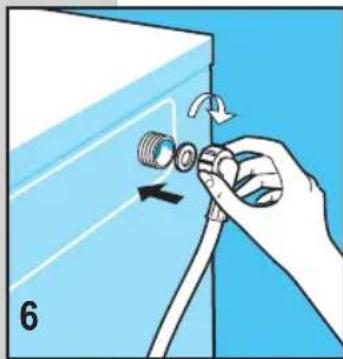

▼Le tuyau d'alimentation de l'eau doit être connecté à la prise d'eau froide avec goulotte filetée 3/4".
Placer le filtré garniture fourni avec la machine à laver le linge entre le robinet et le tuyau, puis visser manuellement à fond (fig. 5).
▼Mettre la garniture sur l'autre extrémité du tuyau d'alimentation puis visser celui-ci sur la machine à laver le linge (fig. 6).
Pendant le lavage, la prise d'alimentation de l'eau doit être totalement ouverte.

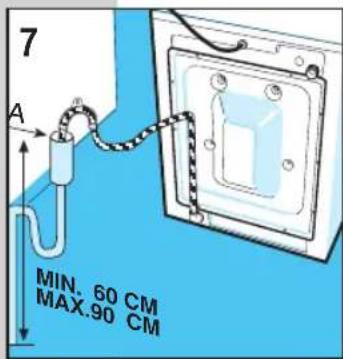

Le tuyau d'évacuation de l'eau doit être à une hauteur comprise entre 60 cm. et 90 cm. (fig. 7).
▼Si l'évacuation de l'eau est prévue directement dans la conduite d'évacuation, l'extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm.
Il est important de ne pas connecter hermetiquement le tuyau de la machine à la conduite d'évacuation, pour éviter de replir le siphon d'air et, par conséquent, de provoquer la sortie de l'eau.

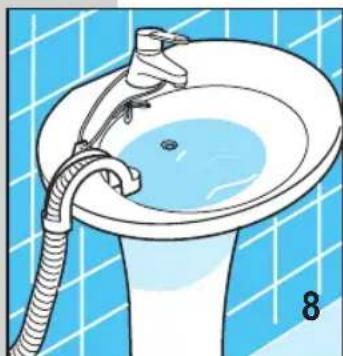

Si I'eau doit etre evacuée dans le lavabo ou dans une autre zone d'évacuation, l'extrémité libre du tuyau doit etre préalablement renforcée, en correspondance du point de piage, avec un crochet approprié, fourni avec la machine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de façon à ce que le tuyau ne tombe pas (fig. 8). L'écoulement du lavabo doit etre propre, afin que I'eau puisse etre evacuée librement.
BRANCHEMENT ÉLECTRIQUE
S'assurer que la tension électrique, indiquée dans les données techniques de la plaquette place sur le cote interne du volet filtré, corresponde à celle du réseau électrique (fig. 9).
Le disjoncteur différentiel, les cables electriques et la prise du réseau doivent posseder des paramétres permettant de supporter la charge maximum indiquée sur la plaquette.

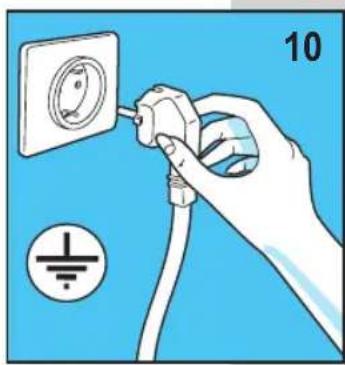

La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Dans le cas contraire, le producteur decline toutes responsabilité en cas d'accident (fig. 10).
▼Si la prise dans laquelle la fiche est insérée ne fonctionne pas, ou si elle n'est pas appropriée, il faudra la faire remplacer par un électricien qualifié.
est interdirit de brancher la machine à laver le linge au réseau par le biais d' éléments indirects tels que rallonges et prises multiples.
Pendant l'entretien, la fiche de la machine à laver le linge doit être déconnectée de la source de courant.
Ne pas introduire ou-retirer la fiche de la prise avec les mains mouillées.
▼Si le cable d'alimentation est endommagé, contacter le centre du service après-venture technique spécialisé.

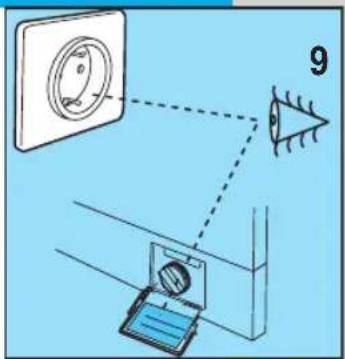

Positionner l'appareil de façon à ce que le cable d'alimentation soit facilement accessible, afin qu'il soit possible de le déconnecter, si nécessaire.
EMPLOI DE LA MACHINE À LAYER LE LINGE

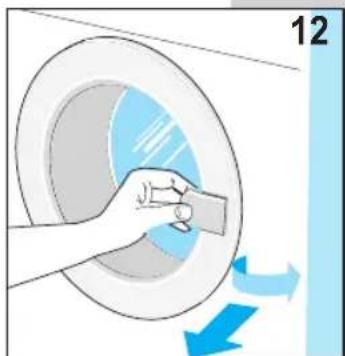

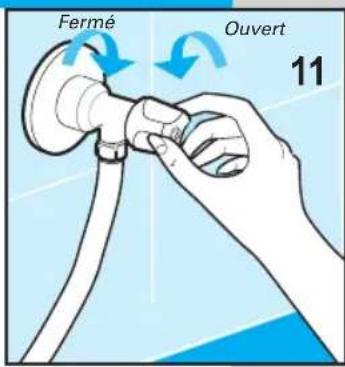

AVERTISSEMENTS AVANT L'EMPLOI
Attention: Avant le premier lavage du linge, il est souhaitable d'effectuer un cycle de lavage rapide, sans linge.
Cette opération permet de vérifier le fonctionnement de la machine à la-ver le linge et de nettoyer le tambour.
Lors de chaque lavage, s'assurer que:
les connexions hydrauliques soient correctes, le tuyau d'évacuation soit positionné correctement (voir connexion hydraulique) et que le robinet soit ouvert.
avec les mains parfaitement sèches, introduire la fiche dans la prise de courant.
▼partager le linge en fonction du type de tissu (voir étiquetage des pieces d'habilitation).
▼veiller à ce que dans les poches des vêtements il n'y ait aucun objet susceptible d'endommager le linge, la machine ou le filtré.
UTILISATION DES DETERGENTS

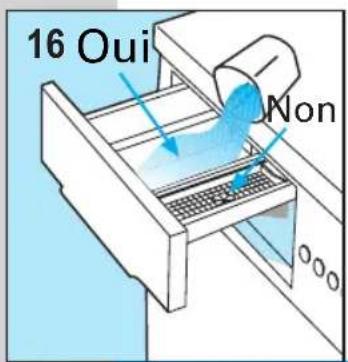

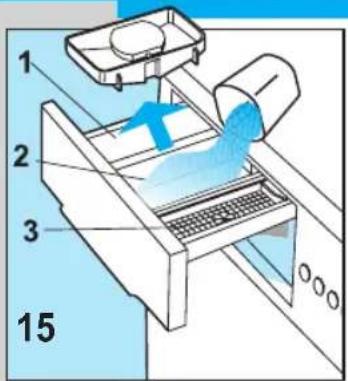

La machine à laver le linge est équipée d'un secteur pour détergent à trois cuvettes:
cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1);
cuvette pour détergent en poudre pour le lavage normal (2)
cuvette pour adoucissant, perfums, appret ou eau de Javel (3) ;
Utiliser un détergent peu mousseux et l'adoucissant (si nécessaire) indiqué pour les machines à laver le linge automatiques. Pour les dosages, suivre les indications reportées sur l'emballage.
REMARQUE: Des quantités tropées de détergent peuvent générer une mousse trop abondante et influencer négativement le résultat du lavage. Des quantités trop faibles peuvent donner lieu à des résultats de lavage insatisfaisants.
REMARQUE : Lorsque I'on remplit le tiroir du détermgent, il est important que le produit ne soit pas introduit dans le secteur de l'adoucissant ; en effet, dans ce cas le rincage aurait lieu avec de la mousse et les tissus pourrait rester tachés de blanc. Vice-versa, si I'adoucissant devantencer dans le secteur du détermgent, il réduirait l'efficacité de ce dernier.

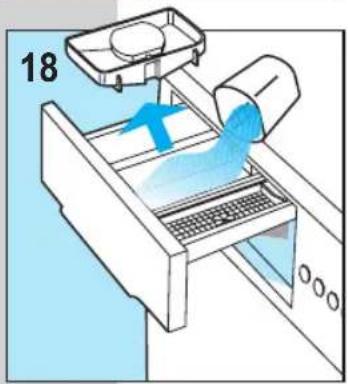

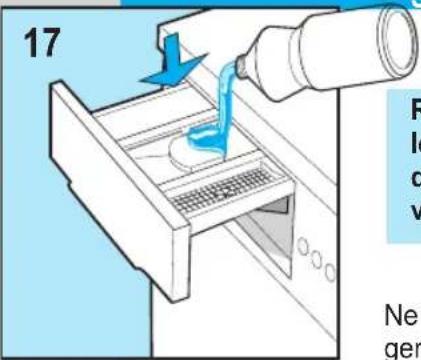

SI LE MODELE PREVOIT LE RECIPIENT POUR LE DETERGENT LIQUIDE
REMARQUE: Lorsque l'on utilise le dédTangent liquide (recommandé pour les programmes sans prélavage), insérer le recipient spécial (si prévu) dans la cuvette intermédiaire "2" (de la façon illustrée ci-contre), puis verser le dédTangent liquide jusqu'àu niveau maximum indiqué.
Ne pas oublier de-retirer le recipient du détermgent liquide lorsque l'on utilise le détermagent en poudre.

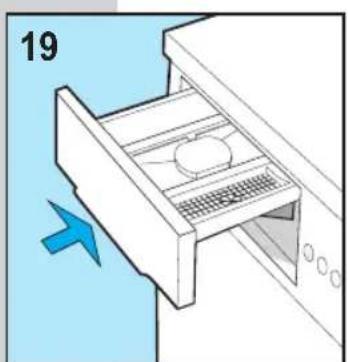

fermer le tiroir du détergent avant de commencer le lavage.
Attention! Ne pas-retirer le tiroir détergent pendant le fonctionnement de la machine,étant donné que de I'eau pourrait sortir de cette-ci.
COMMENT ÉLIMINER CERTAINES TACHES
Il existe des taches qui ne peuvent pas etre eliminées des vêtements uniquely avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la piece, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d'eviter la formation d'auréoles. Nous allons indiquer ci-après différents systèmes pour eliminer les taches.
- GRE: Gratter la cire avec une lame non tranchante, de façon à ne pas endommager le tissu, puis repasser le tissu en interpolant une feuille de papier de soie entre le fer à repasser et le vêtement taché.
STYLO A BILLE ET FEUTRES: tamponner à l'aide d'un chiffon doux imbibé d'alcool éthylique. Veiller à ne pas élargir la tache.
HUMIDITE ET MOISISSURE: si le tissu supporte bien l'emploi d'eau de Javel, effectuer le cycle de lavage en ajoutant l'eau de Javel dans la cuvette spécialement prévue à cet effet [voir tableau des programmes]. Dans le cas contraire, il faut mouiller la partie sale avec de l'eau oxygénée à 10 volumes puis laisser agir pendant 10 ou 15 minutes. - BRULURES LEGERES AVEC FER A REPASSER: suivre les instructions indiquées pour la moisissure et l'humidité.
Rouille: utiliser des produits antirouille en suivant attentivement les indications fournies par le producteur, reportées sur l'emballage.
CHEWING-GUM:traiter le tissu avec des glacons, frottier le plus possible,uis traiter le tissu avec un chiffon en coton imbibed d'acetone.
VERNIS: ne jamais laisser secher le vernis. Il faut traiter la zone sale avec le solvant indiqué sur l'emballage du vernis (par exemple : eau, essence de térébenthine, trichloréthy-lène, etc.), savonnier puis rincer.
- ROUGE à LÉVRES: les taches sur le coton ou sur la laine peuvent être éliminées en tamponnant le tissu avec un chiffon imbibé d'éther. Par contre, pour la soie, il faut utiliser du trichloréthylène.
VERNIS A ONGES poser le cote taché du vêtement sur une feuille de papier buvard puis humecter le revers du tissu avec de l'acétone, en ayant soin de changer féquement la feuille de papier buvard qui se trouve sous la tache. Répéter cette opération jusqu'à ce que la tache soit totalément éliminée.
Dépôts D'HUILE OU Goudron: étaler sur la tâche un peu de beurre frais, laisser reposer puis laver avec de l'essence de térébenthine.
HERBE: savonnier delicatement,TRAITER avec un produit a base d'eau de Javel diluée. Pour les tissus en laine, l'alcool a 90% peut également donner de bons résultats.
SANG:mettre le tissu a tremper dans I'eau froide avec du sel, puis laver avec du savon pour lessive.
SYMBOLES INTERNATIONAUX POUR LETRAITEMENT DES VETOEMENTS
Avant demettre les vetements dans la machine a laver et de selectionner le programme correspondant, nous conseillons d'examiner les symboles reportes sur les etiquettes du producteur. Le tableau ci-apres peut se reveler utile pour la lecture des symboles.
Lavage normal
Lavage délicat
Laver à 95^ max.
Laver a 60^ max.
Laver 40^ max.
Laver à 30^ max.
Laver à la main
Ne pas laver avec eau
Blanchissage à l'eau froide
Ne pas blanchir
Repasser jusqu'à 200^ max.
Repasser jusqu'à 150^ max.
Repasser jusqu'à 100^ max.
Ne pas repasser
Nettoyage à sec avec solvant
Nettoyage à sec exclusivement avec essence, alcohol pur et R113
Nettoyage a sec exclusivement avec perchlorate ethylique, essence, alcohol pur, R111 et R113.
Sechage avec vêtement étendu
Sechage avec vêtement suspendu
Faire sécher accroché
Sechage sur portemanteau
Secher dans une machine sèche-linge à température normale
Secher dans une machine seche-linge a temperature réduite
Ne pas secher au moyen d'une machine seche-linge
La machine à laver le linge a été conçue afin de réduire au minimum l'entretien. Il est toute fois important de ne pas oublier de la nettoyer régulièrement.
Avant le nettoyage, s'assurer que l'appareil soit débranché du réseau électrique et que l'alimentation de l'eau soit fermée.
ATTENTION!! Ne pas nettoyer la machine avec des substances chimiques ; il faut utiliser uniquement un chiffon humide et légarement savonneux.
NETTOYAGE DE LA MACHINE À LAYER LE LINGE
Passer un chiffon doux humide aussi bien sur la structure externe que sur les parties en caoutchouc de la machine à laver le linge. Ne pas utiliser des produits abrasifs, de l'essence ou tout autre type de solvant.
Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutchouc puissant secher.

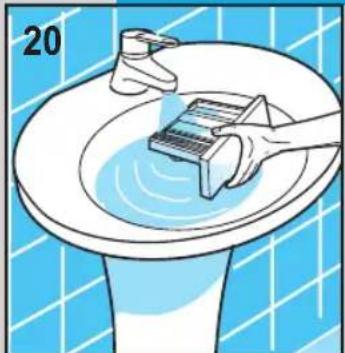

Laver périodiquement les cuvettes des déterments. Dans ce but, sorting le secteur des déterments puis rincer ce dernier sous l'eau courante. Ensuite, remettre en place le secteur des déterments.
NETTOYAGE DU Filtre
ATTENTION!! Avant de commencer les opérations décrites ci-dessous, s'assurer que la machine à laver le linge soit vide. Ne pas-retirer le filtré pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d'eau.

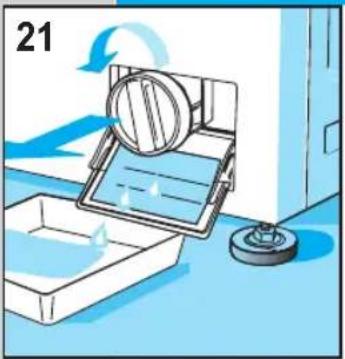

Mettre un chiffon sous le filtré ou bien une assiette pour recueillir l'eau qui est restée à l'intérieur dudit filtré. Ouvrir le volet du filtré, dévisser et-retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d'une montre. (fig.21).
Le filtré doit être nettoyé périodiquement.
Rincer le filtré à l'eau courante et éliminer toute trace de résidus. Revisser le filtré dans le sens des aiguilles d'une montre, en s'assurant qu'il soit fermé hermétiquèment.
SOLUTION DES PROBLEMES
Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause de la panne ne soit pas une de celles illustrées ci-après.
La machine à laver le linge ne fonctionne pas (les voyants de contrôle ne sont pas allumés)
s'assurer que:
1) Il yait tension dans le reseau;
2) La fiche soit insérée correctement dans la prise de courant;
3) La touche On/Off soit enforcée ou, si elle n'est pas prévue, que le bouton programmateur soit sur la position d'allumage, c'est-à-dire qu'il soit tiré vers l'extérieur.
La machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés)
s'assurer que:
1) Le boutonprogrammateur soit positionné sur Le programme qui a été choisi;
2) Le hublot soit correctement fermé;
3) La touche "Start" soit enforcée (uniquement pour les modèles électroniques);
4) Vérifier les indications suivantes "La machine à laver le linge ne charge pas l'eau"
La machine à laver le linge ne charge pas l'eau
- controller que:
1) Il y ait de I'eau dans les conduites;
2) Le tuyau d'évacuation soit connecté à la machine à laver le linge;
3) Le robinet d'alimentation de l'eau soit ouvert;
4) Le filtrne ne soit pas obstrué. Dans ce cas, nettoyer le filtrne en débranchant l'appareil du réseau électrique.
La machine à laver le linge charge et évacue l'eau continulement:
- controller que:
1) Le tuyau d'évacuation soit à la hauteur appropriée (60-90 cm.);
2) L'extrémité du tuyau d'évacuation ne soit pas immergée dans l'eau.
La machine à laver le linge n'évacue pas l'eau et n'effectue pas l'essorage
- contrôler que:
1) Le tuyau d'évacuation soit connecté correctement;
2) Le tuyau d'évacuation ne soit pas plie;
3) Le filtré de l'écoulement ne soit pas fermé;
4) La fonction d'exclusion de l'essorage ne soit pas sélectionnée;
5) La fonction de stop avec eau ne soit pas seLECTIONnée.
La machine à laver le linge vibre et fait du bruit
s'assurer que:
1) Toutes les protections pour le transport soient
otées;
2) La machine à laver le linge soit parfaitement à niveau;
3) Le linge volumineux (par exemple: draps, nappes, etc.) ne soit pas concentré dans une seule partie du tambour.
Le hublot ne s'ouvre pas
1) Attendre pendant 3 minutes après le terme du lavage ou bien, en cas de machines électroniques, attendre que la del "Fin" s'allume.
Le linge n'est pas suffisamment essoré
S'assurer que:
1) Le linge soit distribué de façon uniforme dans le tambour;
2) La vitesse d'essorage可以选择 soit correcte.
La machine à laver le linge se bloque pendant le lavage
s'assurer que:
1) Le courant ne manque pas.
Il reste trop de détergent dans la cuvette
s'assurer que:
1) Le robinet d'alimentation de l'eau soit ouvert;
2) Le filtré qui se trouve entre le robinet et le tuyau d'alimentation soit propre.
Après le lavage, le linge n'est pas propre
s'assurer que:
1) Le tambour ne soit pas trop charge;
2) La quantité de dédTérgent utilisée soit correcte;
3) Le programme de lavage choisi soit approprié.
Le linge a rétréci ou les couleurs sont estompees
s'assurer que:
1) le programme de lavage choisi soit correct;
2) La température de lavage selectionnée soit correcte.
La machine à laver le linge n'effectue pas le séchage (uniquement pour les modèles de machines à laver séchantes)
s'assurer que:
1) Le robinet d'alimentation de l'eau soit ouvert;
2) Le filtré d'évacuation soit propre;
3) La machine à laver le linge soit allumée (voyant de contrôle allumé);
4) Le boutonprogrammateur soit positionné sur un des pas stop avec le symbole relatif au séchage;
5) Le bouton de réglage du temps de sechage ne soit pas sur la position «0»;
6) La touche de «Demi-Charge» soit enforcée;
7) La touche «exclusion essorage» ne soit pas enforcée.
Si, après l'execution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler la panne au centre du service après-vente technique autorisé le plus proche. Nous vous prions de bien pouvoir communiquer le modele, le numero de série et le type de panne. Les données relatives à l'appareil se trouvent sur le tableau d'informations situé sur le volet du filtre.
Ces informations permettent à l'opérateur du service après-vente technique de se procurer les pièces de rechange nécessaires, garantissant ainsi une exécution rapide et efficace de la réparation.
TABLEAUX DES PROGRAMMES
| Bou- ton (P)a | Bu- ton (T)ab | Textilie | Symbode éligible | Baca du brin a utilier | Exemples et degrée de salée | Description du programme | Usage de touches supplémentaires (Disponible en fonction du mode) | |||
| # | A choix | - | A choix | |||||||
| PROGRAMMES SPECIAUX POUR TEXTILES RESISTANTS | ||||||||||
| 5 | Toulss pos- tions | Colon.lir, chambre et métisdes résistant | - | 123 | Rincpage énergétique | Rincpages, adoucésant, vivango et esorage final | A choix | A choix | - | A choix |
| 6 | Toulss pos- tions | Colon.lir, chambre et métisdes résistant | - | 123 | Blanchissan, paru, adoucissant | Rincages, adoucésant, vivango et essorgé final | A choix | - | A choix | A choix |
| 7 | Toulss pos- tions | Colon.lir, chambre et métisdes résistant | - | - | Essorage rapié | Vidango et essorage final | A choix | - | - | A choix |
| PROGRAMMES POUR TEXTILES DELICATS MIXTES ET SYNTHETIGUES | ||||||||||
| 8 | 60a | MIXtes résistant | 50 | 123 | Chemies, draps, sous, velfements pour nouveau nôs, charges; tres sales | Présavage, Image pin- spal, triges, adoucissant, vivango et essorage final | A choix | - | A choix | A choix |
| 9 | 60a | MIXtes résistant | 50 | 123 | Chemies, draps, sous, velfements pour nou- veuxes, charges; tres sales | Lavage, triges, adoucissant, vivango et essorage final | A choix | - | A choix | - |
| 10 | 40a | Synthiucts inyonétic, mises colon | 45 | 123 | Chemies, chemisers, papiers, couleurs rei- stantes, pes sales | Lavage, triges, adoucissant, vivango et essorage final | A choix | - | A choix | - |
| 11 | Toulss pos- tions | MIXtes syntétiques delicats | - | 123 | Rincapes déciatats | Rincages, accordance, vivango et essorage | A choix | - | A choix | - |
| 12 | Toulss pos- tions | MIXtes syntétiques delicats | - | 123 | Blanchisant, paru, adoucissant | Rincages, accordance, vivango et essorage | A choix | - | A choix | - |
| 13 | Toulss pos- tions | MIXtes syntétiques delicats | - | - | Essorage déciat | Essorage final | A choix | - | - | - |
| PROGRAMMES SPECIAUX POUR LES LAINAGES ET LA SOIE | ||||||||||
| 14 | 35a | Lainages | 123 | Laine "laveze" or machine | Lavage avec rivi- eau élément, triges, adoucissant, vivango et essorage | Cor- seille | - | A choix | - | |
| 15 | Toulss pos- tions | Lainages | - | 123 | Blanchisant, paru, adoucissant | Rincages, accordance, vivango et essorage | Cor- seille | - | A choix | - |
| 16 | Toulss pos- tions | Lainages | - | - | Essorage déciat | Essorage final | Cor- seille | - | - | - |
Position du bouton de programmation Position du bouton de reglage du thermostat
PROGRAMMES INTENSIFS PROGRAMMES DELICATS PROGRAMMES LAINAGES
| MODEL | WD 7510 | WD 7512 | |
| Dimensions: | Laugeur cm. | 59,5 | 59,5 |
| Haftkur cm. | 82,0 | 82,0 | |
| Profondeur cm. | 53,5 | 53,5 | |
| Charge maximumconséquencependant le lavage: | 7 Kg | 7 Kg | |
| 3,5 Kg | 3,5 Kg | ||
| 2 Kg | 2 Kg | ||
| Chargeant maximumconséquencepuèt saufy | 5 Kg | 5 Kg | |
| 3 Kg | 3 Kg | ||
| Essorage Max.: (min.) | 1000 | 1200 | |
| Pression de l'air | min. 0,05 MPa - max. 1 MPa | ||
| Vapité : Pulsatoire maximum / Barotomé netique | vous plaquête avec indications | ||
461305256 9/12/03 Litograf s.r.l. Jesi
DONNEES PRINCIPALES DE LA MACHINE A LAYER
MODELE:WD7510-WD7512
A Tabbleau des programmes
B Touches
K Bouton de programmeation du temps de
sachane
S Vouant de contral leuine allumé
y
I boton thermostat
P bouton programateur
CHOIX DES FONCTIONS (Disponible en fonction du modele)
BOUTON OU TOUCHE DE MISE EN FONCTION
Pour remetre en fonction la machine, tirez le bouton programmateur ou dans le cas de machines pourvues de touche, appuyez sur la touche de fonctionnement; le voyant sallume.
TOUCHE DE STOP AVEC EAU
En poussant ce toulo, le lavo-linge s'arreto automatquomert à la fin du dernier rincage et avant l'évacuation de l'eau. Dans ce cas, le linge immerge der la tambour plein d'eau ne se froisse pas. La fonction n'est possible que pondantar l'excétion del lavages délicats.
TOUCHE EXCLUSION ESSORAGE:
Appuyer, si requis, sur la touche d'exclusion de l'essoreuse. En appuyant sur cette touche, la machine compte le cycle de lavage sans essorer, cela est utile pour laver des vêtements qui ne sont pas à repasser.
REMARQUE: Si I'on soushaile effectuer un cycle de sechage, il fault s'assurer que cette touche ne soit pas enfoncée.
TOUCHEDAEMI-CHARGE
En appuyant sur cette touche, la quantité d'eau utilisée pendant le lavage sera réduite, économisant ainsi de l'énergie et de l'eau. Utilisser cette fonction lorsqu'on effecte le lavage d'une quantité de liège correspondant à la molité de la charge maximum consellée. (voir tableau "Charges maximum consellées")
TOUCHE BINCAGE SUPPLEMENTaire: La machine a laver a ete construite afn qu la consummation d'eau soit reduiteau minimum, normaleritlo trois cycles de ringage sont suffisants. Pour les regions qui ont de I'eau tres douco et pour les personnes qui sont alligoreaux avesventuosi risiduo do tdrsif, les machines sont munies de la touche qui permit d'obtenir un cycle de ringage supplémentaire
TOUCHEESSORAGE550/MAX2
Appuyer sur le bouton pour varier la villes de centiligne de minimum a maximum (la villes maximum de la centiligne varie en fonction de modele).
Attention: Il n'est disponible que pendant l'exécution des programmes Internals. Pour les programmes éligibles et la liène, indépendant demp du positionnement du regulateur, la vitée de l'essorese est es 550hours/mi
Tournier ce bouton pour programmer la température souhaitée. Pour effecuer un besoin correct de la température de lavage, consulter la page "Tableau des programmes".
Important: le changement des programmes ou le besoin des fonctions indiquées ci-dessus doivent tous etre effectuels lorsque I'appareil est eteint.
BOUTON DE REGLAGE DU TEMPS DE SECHAGE
Il pemet da besoinir le temps de seshage souhaite
UTILISATION DE LA MACHINA A LAYER
Cycle de lavage :
(en suivant ces operations le lavinge effectuera le cycle de lavage preetabli) 1. Coupire publet
2. Charger le linge dans le tambour et fermer la porte de la machine à laver
Attention: il est interidet de surcharger la machine. Il est decosseil de laver des vetements qui absorbent une grande quantile d'eau, les tapis par exemple.
3. Verser dans les vasques respectives la dessine en oudre peu mousse et l'assouplissant pour machines à laver automatiques / voir le chapitre "utilisation des dessins".
4. Fermer le compartment des lessives.
N.B. ne pas enlever le compartment des lessives pendant le fonctionnement car I'au pourait sortir.
5. Choisir et selectionner le programme et la temperature desires avec les differentes touches, ATTENTION!! Ne pas tourner la touche des programmes vers la gauche. Si, par hasard, le programme predefini a ete depasse, continuer a tourner vers la droite jusqu'ariver de nouveau a la position desiree.
6. Appuyer sur les touches des fonctions désirsés.
7. Pour commencer le cycle de lavage, allumer la machine en tirant le bouton de réglage des programmes vers l'extérieur ou (si la machine n'en est pas doté), en appuyant sur le bouton de l'alimentation (le vovant s'allumera).
A la fin du programme de lavage le lave-linge s'arrête sur un des points stop du programmateur:
1. Etindeire le lave-linge en poussant le bouton de réglage des programmes ou (si le lave-linge ne n'a est pas doté) aprouver sur le bouton d'alimentation.
2. Enlever le linge
3. Avec les mains sèches detacher la prise d'alimentation de la machine à laver.
4. Permerle robinet 6 arrivee de teau
UTILISATION DE LA LAVANTE-SECHANTE
Précautions et averissements, avant de commencer le cycle de sechage:
Pendant le séchage, ne pas introduit des contérentes en plastique pour le déargent en poudre dans le tambour. Il ne s'est qu'elles autres et ne s'est qu'une chance de l'augmentation pour les programmes de lavage et, par conséquence, il faut le sonir avant que le cycle de séchage est faissant.
Vellier a ce que le linge ne seché pas excessivement. Il est préféroyable de la laisser un peu humide, étantdonn qu'un sechage excessif pourméttre le linge et dormier lieu a des problèmes lors du repassage. (Voir poils
Ave le sache-linge on ne pout pas secher les articles suivantes: sacs de couchage, ouvets, ouvillers ou dessus de lit de grandes dimensions estant donne que, lors ou sechage, leur volume augmente en empéchant a fait de circier dans la machine.
Le cycle de séchage peut commencer uniquement lorsqu'elles le bouton programmeur se找出 sur la position STOP à l'exception du STOP qui se troue après lorsqu'elle programme l'aient dans qu'enle programme de séchage.
Pendant le cycle de sechage, le hulot a tendance à surchauffer.
Contre les brûlures
I ne faut pas permettre aux enfants de sapprocher de I'appareil lorsque ce dernier est en fonction.
Lavage est sechage en automatique.
(sI'on suit ces operations, la machine a laver le finge effectuera le cycle de lavage programme et, par la suite, le cycle de sechage)
1. Pousser la touche de demi-charge.
2. No pas activer la commande de stop avec eau ni celle d'exclusion de l'essorage.
3. Programmer le temps de séchage avec le bouton de réglage.
4. Choirir le programme de lavage et la temperature souhaïs, au moyen des boutons spécialement prévus à ce qui est effil.
5. Allumer la machine en tirant le bouton programmeur vers l'exercice ou, (si la machine au lavre le jing en est avilne) en anu cunquent sur le tecthe malation (le manctr indetecteur et allumene)
equipe ) en appuyant sur la touche d'élimination , le voyageur indicateur s'annulé . 6 . à la cinq procoume de lavage , la machine à lever le ligne s'arête sur l'un des points STOP ou programmateur
7. Apre s avoir acheve le sechage, le bouton 'temps de sechage' se positionnera sur zéro.
8. Etéindre la machine à lever leinge en entouffer le boutonprogrammateur ou (si la machine en est équipe) en aprouvant sur la touche d'alimentation.
9. Sorir le linge
10.Avec les mains bien sèches, sortir la fiche de la prise de courant.
UTILISATION DE LA LAVANTE-SECHANTE
- Fermer le robinet de I'au.
Cycle de sechage
(si l'on suit ces opérations, la machine à laver le linge effectuera un cycle de séchage) - Charger le seche-linge, puis fermer correctement le hublot
En respectant les quantités de chargement indiquées, le linge pouira touler librement dans le tambour, il ne s'abilhe pas et vous obtiennent des résultats parfaits. - Programmer le temps de sechage, à l'aide du boulon de réglage
- Positionner le boulon programmaitre sur le STOP qui se trove apres le cycle de lavage energique, pour obtenir un sechage energique, ou sur le STOP qui se trove apres le cycle de lavage synthetiques, pour un sechage celiac.
Pousser la touche de demi-charge et veiller a ce que la touche d'exclusion essorage ne soit pas enconnee. - Allumer la machine en tirant le bouton programmeur vers l'esthoreu ou, (1) la machine a laver le linge en est equiene), en annuant sur la tueche d'alimentation (le verwont indicateur s'albumera).
- Avais oar achieve le sechage, the bouton tems de sechage se positionner sur zero. 7. Etienne la machine a lever le linge en enforcant le bouton programmatier ou (si la machine en est equiplee) en appuyant sur la touche de programmation.
8.Sortir le inge. - Avec les mains bien sèches, sourir la fiche de la prise de courant.
- Fermer le robinet de I'eau
TEMPS CONSEILLLES POUR LE SECHAGE
| Coton et lin | Quantité | Humide pour repassage(minutes de séchage) | Sec pour armoire(minutes de séchage) |
| 5 kg | 110-115 | 130-135 | |
| 2 kg | 45-50 | 60-65 | |
TABLEAUX DES PROGRAMMES
| Bou- len (P) | Bou- ton (T) | Textile | Symbale détique | Baux du lire sur utilier | Exemples et dearge de salee | Description du programme | Usage de touches supplémentaires (DISponible en fonction du modele) | ||||
| 12 | 13 | 14 | 15 | 16 | |||||||
| PROGRAMMES INTENSIFS POUR TEXTILES RESISTANTS | |||||||||||
| 1 | 90° | Colon, lin, chanche | Lingte de couleur chromics, robes de chambre, tracts de corps, traps; les sises | Pragmatic usage pin cpa, rignages, adjucaissant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | |
| 2 | 90° | Colon, lin, chanche | Lingte de couleur chromics, robes de chambre, tracts de corps, traps; les sises | Larange primitie rignages, adjucaissant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | |
| 60° | Colon, lin,mistes résistant | Lingte de couleur chromics, robes de chambre, tracts de corps, traps; sales | Larange primitie rignages, accoussant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | ||
| 40° | Colon, delicats mixtes | Lingte de couleur chromics, robes de chambre, tracts de corps, traps; pes saises | Larange primitie rignages accoussant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A santfa | ||
| 3 | 60° | Colon, lin,mistes résistant | Lingte de couleur chromics, robes de chambre, tracts de corps, traps; sales | Larange primitie rignages, accoussant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | |
| 4 | 40° | Colon, lin, delicats | Draque, rasses, serrices, sous vitements; dont ou couleurs rés- taires; pes saises | Larange primitie rignages accoussant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | |
*Position du bouton de programmation ** Position du bouton de rigglage du thermatist
Programme de de refere pour le classement energetique, suivant EN 60456/A 11
