WD7512 - Machine à laver Ardo - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WD7512 Ardo au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de machine | Machine à laver frontale |
| Capacité de lavage | 7 kg |
| Vitesse d'essorage | 1200 tours/minute |
| Classe énergétique | A+++ |
| Programmes de lavage | Programmes variés incluant coton, synthétique, délicat, rapide |
| Dimensions (L x P x H) | 60 x 54 x 85 cm |
| Panneau de contrôle | Écran LED avec boutons de sélection |
| Consommation d'eau | Environ 44 litres par cycle |
| Poids | 70 kg |
| Maintenance | Nettoyage régulier du filtre et du tambour recommandé |
| Sécurité | Système de verrouillage de porte, protection anti-débordement |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - WD7512 Ardo
Questions des utilisateurs sur WD7512 Ardo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à laver au format PDF gratuitement ! Retrouvez votre notice WD7512 - Ardo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WD7512 de la marque Ardo.
MODE D'EMPLOI WD7512 Ardo
Nous vous remercions d'avoir choisi l'un de nos produits.
Nous vous prions de bien vouloir lire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil. Les instructions relatives à l'emploi comprennent un grand nombre d'indications utiles concernant le fonctionnement, autres aux détails techniques de la machine à laver le linge qui vous aident à optimiser l'emploi de celle-ci.
En cas de vente ou de cession de la machine à laver le linge, il ne faut pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.
Installation de la machine 4-6
- Déballage et déblocage de la machine 4
- Nivellement de la machine à laver le linge 5
- Connexion à l'installation hydraulique 5
- Branchement à l'installation électrique 6
EMPLOI De la machine à LAYER le LINGE 6-8
Avertissements avant l'emploi 6 - Utilisation des détergents 7 Comment eliminer certains types de taches 8 - Symboles internationaux pour le traitement des vêtements 8
Entretien
- Nettoyage de la machine à laver le linge 9 Nettoyage du filtre 9 Solution des problèmes 10
2 Remarques et conseils pour l'utilisateur
Cet appareil devra être utilisé en tant que machine à laver le linge pour usage domestique ; tout autre emploi doit être considéré impropre et, par conséquent, dangereux. Toute modification ou tentative d’altération de l’appareil peut être dangereuse pour l’utilisateur et risque d’endommager la machine à laver le linge. Étant donné le poids considérable de la machine, il faut respecter des normes particulières en termes de sécurité, pendant le déplacement de celle-ci. L’emploi de la machine est interdit aux enfants sans surveillance. Toute modification de l’installation hydraulique ou électrique doit être effectuée par des techniciens autorisés. Lors du positionnement de l’appareil, s’assurer que le câble d’alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle. Avant la mise en service de la machine à laver le linge, retirer tout l'emballage et le blocage utilisé pour le transport (vis de protection). Dans le cas contraire, aussi bien la
Ne pas introduire ou sortir la fiche de la prise de courant avec les mains mouillées.
La machine à laver le linge doit être branchée à une prise de courant équipée de mise à la terre et qui soit conforme aux exigences relatives à la sécurité.
Après avoir terminé le lavage, il faut attendre pendant trois minutes environ avant de pouvoir ouvrir le hublot, étant donné qu'un dispositif de sécurité de protection contre les ouvertures accidentelles est placé sur l'ouverture.
Lorsque on effectue les opérations de révision ou de nettoyage, ne pas oublier de débrancher l'appareil de la prise de courant électrique. REMARQUE: pour les modèles électroniques, le hublot s'ouvrira au moment où le voyant "end" s'allume.
machine que la pièce de votre habitation pourraient être sérieusement endommagés.
- Si l'appareil doit être installé sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.
- La machine à laver le linge ne doit pas être surchargée.
- Pendant le fonctionnement de l'appareil, éviter le contact avec l'eau qui sort du tuyau d'évacuation, étant donné que la température de celle-ci pourrait être élevée; en outre, éviter le contact avec le verre du hublot car, pendant le lavage, il a tendance à se réchauffer.
- Laver exclusivement des tissus destinés au lavage à la machine. En cas de doutes, il est possible de contrôler les indications du producteur reportées sur les étiquettes des vêtements (voir "Symboles pour le traitement des vêtements").
- Avant d'introduire les vêtements dans la machine à laver le linge, il faut contrôler que toutes les poches soient parfaitement vides.
Il est interdit de brancher la machine à laver le linge à la prise électrique en utilisant des rallonges ou des fiches multiples.
L'appareil ne doit pas être exposé aux agents atmosphériques.
Si on souhaite débrancher la machine à laver le linge de la prise de courant, il ne faut pas tirer le câble électrique mais intervenir sur la fiche.
Après avoir terminé chaque lavage, nous conseillons de retirer la fiche de courant électrique et de fermer le robinet de l'eau.
Les objets durs et pointus (par exemple : pièces de monnaie, épingles, clous, vis ou cailloux) sont susceptibles de provoquer de graves dommages.
Il n'est pas possible de laver à la machine les vêtements tachés de substances contenant de l'essence. Si les taches ont été éliminées avec des produits vaporisés, avant d'introduire les vêtements dans la machine à laver le linge, il faudra attendre la vaporisation totale desdites substances de la surface des tissus. Ne pas utiliser des détergents pour le lavage à la main, étant donné que la mousse serait trop abondante et qu'elle risquerait d'endommager les parties internes. * Après avoir terminé le lavage de tapis, couvertures ou de tout autre tissu à fibres longues, il ne faudra pas oublier de contrôler le filtre et, si nécessaire, de le nettoyer. Nous conseillons de laisser le hublot ouvert.
après la fin du cycle de lavage.
Il ne faut pas essayer de réparer l'appareil par soi-même, étant donné que les réparations effectuées par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.
Les réparations de cet appareil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pièces de rechange originales.
LA SOCIÉTÉ PRODUCTRICE DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES DE SÉCURITÉ ET DES INSTRUCTIONS RELATIVES À L'EMPLOI
Description de la machine
La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez.
La structure a été réalisée en panneaux de tôles traités et vernis de façon à ce que ses qualités esthétiques puissent rester inaltérées au cours du temps. Le moteur et toutes les pièces en mouvement ont été conçus et réalisés de façon à ce que la machine soit extrêmement silencieuse. Le tambour en acier inoxydable est ample et facilement accessible, afin de garantir une (Meilleure) qualité du lavage et une plus longue Durée de vie du linge. Le tableau de commandes permet d'utiliser aisément tous les types de lavage et de séchage souhaités (voir tableau de commandes et tableau programmes). Le hublot très ample facilite les opérations de chargement et de déchargement du linge. La très grande stabilité est obtenue grâce à la recherche constante de la part des techniciens en termes d'équilibre des masses en mouvement.

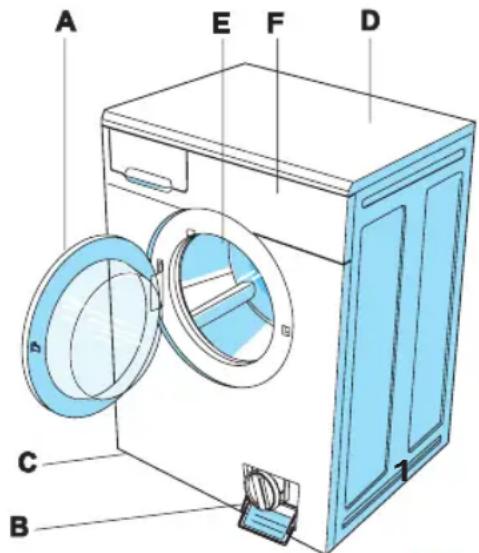

A - Hublot B - Filtre C - Pieds régibles D - Couvercle supérieur E - Tambour F - Tableau de commandes
L'installation doit être effectuée par un personnel professionnellement qualifié, conformément aux instructions du constructeur, étant donné qu'une installation erronée est susceptible de provoquer des dommages aux choses et des lésions aux personnes.
Il est possible d'installer la machine en tout lieu, à condition que la température ambiantene soit pas inférieure à 3°C et que les câbles ou tuyaux qui se trouvent à l'arrêt de la machine ne soient pas écrasés.

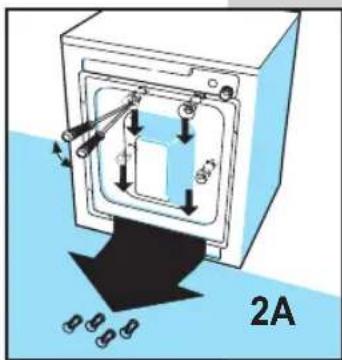

Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 élingues avec vis. Avant d'emettre la machine en fonction, retirer les élingues et les vis de blocage, récapacer les vis et les élingues pour tout déplacement eventuel de la machine.
Boucher les trous au moyen des bouchons spéciaux fournis à cet effet que vous trouverez à l'intérieur de l'enveloppe contenant les documents.
REMARQUE: Si les entreprises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.

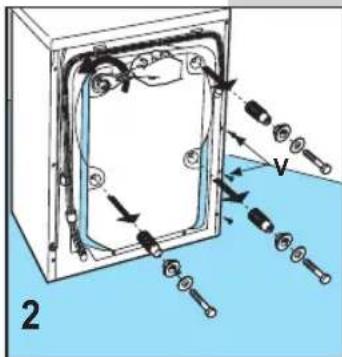

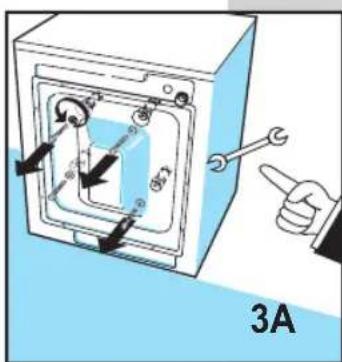

Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entreprises avec vis. Avant de mettre la machine en fonction, il faut retirer les vis de blocage à l'aide d'une clé.
Introduire un tournevis dans les trous et intervenir comme indiqué dans la figure, afin de pouvoir récupérer les 4 entreprises en plastique.
REMARQUE: Si les entreprises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.

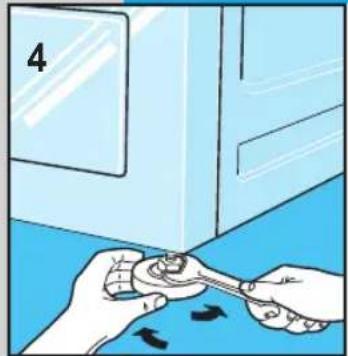

Nivellement de la machine à LAYER le LINGE
Après avoir choisi l'emplacement approprié, régler correctement le plan de la machine à l'aide des pieds réglables (Fig. 4). Faire particulièrement attention au besoin de la position, au nivellement de la machine à laver le linge et à la sécurité des contre-écrous.
Si le nivellement ne sera pas effectué correctement, la machine à laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages.
Si la machine est placée sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.
Il est déconseillé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0°C.

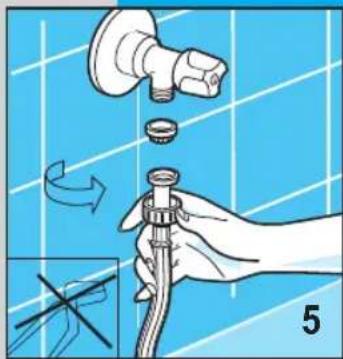

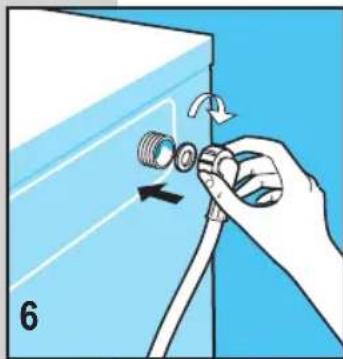

Connexion hydraulique
∇ La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars). Avant d'effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantité d'eau pour éliminer toute trace d'impuretés des tuyaux, telles que sable et rouille (cette opération est extrêmement importante si la machine à laver le linge est restée inutilisée pendant longtemps ou si elle est connectée à une nouvelle conduite d'eau). ▼Le tuyau d'alimentation de l'eau doit être connecté à la prise d'eau froide avec goulotte filetée 3/4". ∇ Placer le filtre garniture fourni avec la machine à laver le linge entre le robinet et le tuyau, puis visser manuellement à fond (fig. 5). ▼Mettre la garniture sur l'autre extrémité du tuyau d'alimentation puis visser celui-ci sur la machine à laver le linge (fig. 6). Pendant le lavage, la prise d'alimentation de l'eau doit être totalement ouverte.

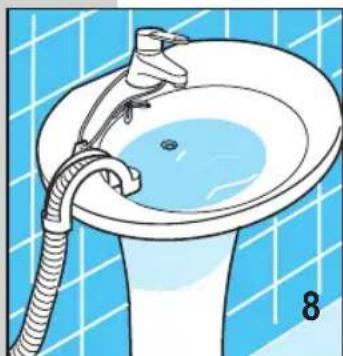

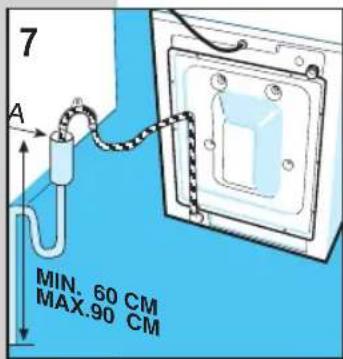

▼Le tuyau d'évacuation de l'eau doit être à une hauteur comprise entre 60 cm et 90 cm (fig. 7). ▼Si l'évacuation de l'eau est prévue directement dans la conduite d'évacuation, l'extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm. Il est important de ne pas connecter hermétiquement le tuyau de la machine à la conduite d'évacuation, pour éviter de remplir le siphon d'air et, par conséquent, de provoquer la sortie de l'eau. Si l'eau doit être évacuée dans le lavabo ou dans une autre zone d'évacuation, l'extrémité libre du tuyau doit être préalablement renforcée, en correspondance du point de fixation, avec un crochet approprié, fourni avec la machine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de façon à ce que le tuyau ne tombe pas (fig. 8). L'écoulement du lavabo doit être propre, afin que l'eau puisse être évacuée librement.

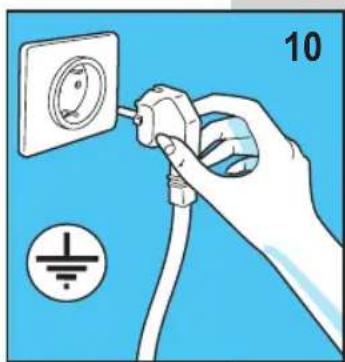

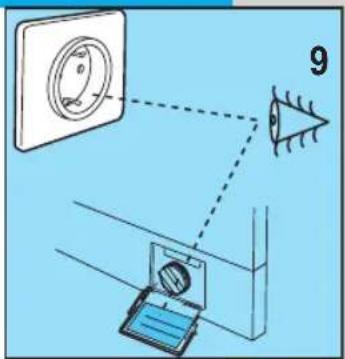

Branchement électrique
S'assurer que la tension électrique, indiquée dans les données techniques de la plaquette placée sur le côté interne du volet filtrant, corresponde à celle du réseau électrique (fig. 9). Le disjoncteur différentiel, les câbles électriques et la prise du réseau doivent posséder des paramètres permettant de supporter la charge maximale indiquée sur la plaquette. La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Dans le cas contraire, le producteur décline toutes responsabilités en cas d'accident (fig. 10). Si la prise dans laquelle la fiche est insérée ne fonctionne pas, ou si elle n'est pas appropriée, il faudra la faire remplacer par un électricien qualifié. Il est interdit de brancher la machine à laver le linge au réseau par le biais d'éléments indirects tels que rallonges et prises multiples. Pendant l'entretien, la fiche de la machine à laver le linge doit être déconnectée de la source de courant. Ne pas introduire ou retirer la fiche de la prise avec les mains mouillées. Si le câble d'alimentation est endommagé, contacter le centre du service après-vente technique spécialisé. Positionner l'appareil de façon à ce que le câble d'alimentation soit facilement accessible, afin qu'il soit possible de le déconnecter, si nécessaire.

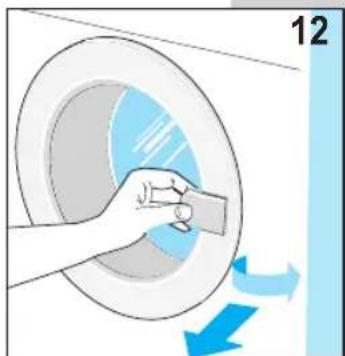

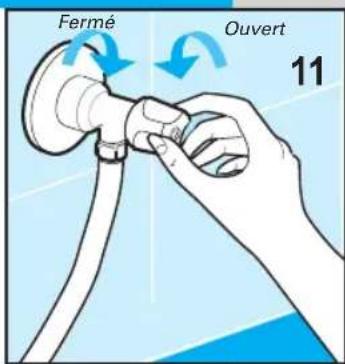

Avertissements avant l'emploi
Attention: Avant le premier lavage du linge, il est souhaitable d'effectuer un cycle de lavage rapide, sans linge.
Cette opération permet de vérifier le fonctionnement de la machine à laver le linge et de nettoyer le tambour.
Lors de chaque lavage, s'assurer que:
les connexions hydrauliques soient correctes, le tuyau d'évacuation soit positionné correctement (voir connexion hydraulique) et que le robinet soit ouvert. Avec les mains parfaitement sèches, introduire la fiche dans la prise de courant. Partager le linge en fonction du type de tissu (voir étiquetage des pièces d'habilitation). Veiller à ce que dans les poches des vêtements il n'y ait aucun objet susceptible d'endommager le linge, la machine ou le filtre.
Utilisation des detergents

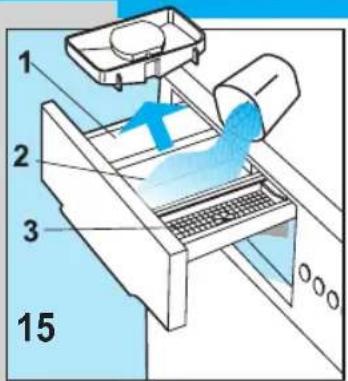

La machine à laver le linge est équipée d'un secteur pour détergent à trois cuvettes:
cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1);
cuvette pour détergent en poudre pour le lavage normal (2)
cuvette pour adoucissant, parfums, apprêt ou eau de Javel (3);
Utiliser un détergent peu mousseux et l'adoucissant (si nécessaire) indiqué pour les machines à laver le linge automatiques. Pour les dosages, suivre les indications reportées sur l'emballage.
REMARQUE: Des quantités trop importantes de détergent peuvent générer une mousse trop abondante et influencer négativement le résultat du lavage. Des quantités trop faibles peuvent donner lieu à des résultats de lavage insatisfaisants.

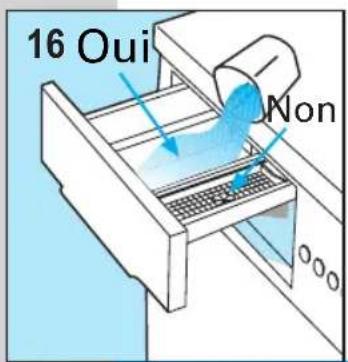

REMARQUE : Lorsque on remplit le tiroir du détergent, il est important que le produit ne soit pas introduit dans le secteur de l'adoucissant ; en effet, dans ce cas le rincage aurait lieu avec de la mousse et les tissus pourraient rester tachés de blanc. Vice-versa, si l'adoucissant devantencer dans le secteur du détergent, il réduirait l'efficacité de ce dernier.

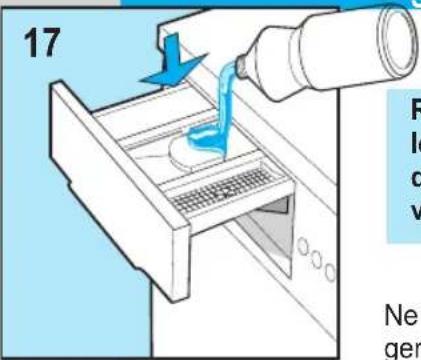

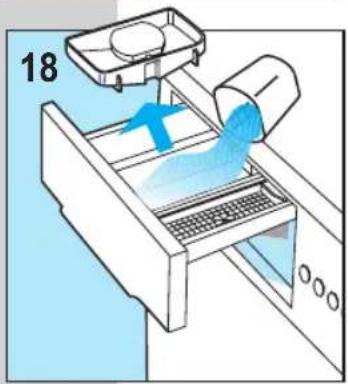

REMARQUE: Lorsque l'on utilise le détergent liquide (recommandé pour les programmes sans prélavage), insérer le recipient spécial (si prévu) dans la cuvette intermédiaire "2" (de la façon illustrée ci-contre), puis verser le détergent liquide jusqu'au niveau maximum indiqué.
Ne pas oublier de retirer le recipient du détergent liquide lorsque l'on utilise le détergent en poudre.

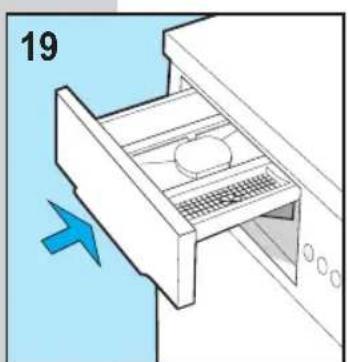

fermer le tiroir du détergent avant de commencer le lavage.
Attention! Ne pas retirer le tiroir détergent pendant le fonctionnement de la machine, étant donné que de l'eau pourrait sortir de cette-ci.
Comment éliminer certaines TACHES
Il existe des taches qui ne peuvent pas être éliminées des vêtements uniquement avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la pièce, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d'éviter la formation d'auréoles. Nous allons indiquer ci-après différents systèmes pour éliminer les taches.
- GRE: Gratter la cire avec une lame non tranchante, de façon à ne pas endommager le tissu, puis repasser le tissu en interpolant une feuille de papier de soie entre le fer à repasser et le vétement taché. STYLO A BILLE ET FEUTRES: tamponner à l'aide d'un chiffon doux imbibé d'alcool éthylique. Veiller à ne pas élargir la tache. HUMIDITE ET MOISISSURE: si le tissu supporte bien l'emploi d'eau de Javel, effectuer le cycle de lavage en ajoutant l'eau de Javel dans la cuvette spécialement prévue à cet effet [voir tableau des programmes]. Dans le cas contraire, il faut mouiller la partie sale avec de l'eau oxygénée à 10 volumes puis laisser agir pendant 10 ou 15 minutes. B RULURES LEGERES AVEC FER A REPASSER: suive les instructions indiquees pour la moisissure et l'humidite.
- Rouille: utiliser des produits antirouille en suivant attentivement les indications fournies par le producteur, reportées sur l'emballage.
- CHewing-gum: traiter le tissu avec des glaçons, frotter le plus possible, puis traiter le tissu avec un chiffon en coton imbibé d'acétone.
VERNIS: ne jamais laisser sécher le vernis. Il faut traiter la zone sale avec le solvant indiqué sur l'emballage du vernis (par exemple : eau, essence de térébenthine, trichloréthylène, etc.), savonner puis rincer. - ROUGE À LÈVRES: les taches sur le coton ou sur la laine peuvent être éliminées en tamponnant le tissu avec un chiffon imbibé d'éther. Par contre, pour la soie, il faut utiliser du trichloréthylène. VERNIS A ONGLES poser le côté taché du vêtement sur une feuille de papier buvard puis humecter le revers du tissu avec de l'acétone, en ayant soin de changer fréquemment la feuille de papier buvard qui se trouve sous la tache. Répéter cette opération jusqu'à ce que la tache soit totalement éliminée. Dépôts D'HUILE ou Goudron: étaler sur la tâche un peu de beurre frais, laisser reposer puis laver avec de l'essence de térébenthine. HERBE: savonner délicatement, TRAITER avec un produit à base d'eau de Javel diluée. Pour les tissus en laine, l'alcool à 90% peut également donner de bons résultats. SANG: mettre le tissu à tremper dans l'eau froide avec du sel, puis laver avec du savon pour lessive.
Symboles internationaux pour le traitement des vêtements
Avant de mettre les vêtements dans la machine à laver et de sélectionner le programme correspondant, nous conseillons d'examiner les symboles reportés sur les étiquettes du producteur. Le tableau ci-dessous peut se révéler utile pour la lecture des symboles.
Lavage délicat
Laver à 95°C max.
Laver à 60°C max.
Laver à 40°C max.
Laver à 30°C max.
Laver à la main
Ne pas laver avec eau
Blanchissage à l'eau froide
Ne pas blanchir
Repasser jusqu'à max.
Repasser jusqu'à max.
Repasser jusqu'à max.
Ne pas repasser
Nettoyage à sec avec solvant
Nettoyage à sec exclusivement avec essence, alcool pur et R113
Nettoyage à sec exclusivement avec perchlorate éthylique, essence, alcohol pur, R111 et R113.
Séchage avec vêtement étendu
Séchage avec vêtement suspendu
Faire sécher accroché
Séchage sur portemanteau
Sécher dans une machine sèche-linge à température normale
Sécher dans une machine séche-linge à temperature réduite
Ne pas sécher au moyen d'une machine séche-linge
La machine à laver le linge a été conçue afin de réduire au minimum l'entretien. Il est toutefois important de ne pas oublier de la nettoyer régulièrement.
Avant le nettoyage, s'assurer que l'appareil soit débranché du réseau électrique et que l'alimentation de l'eau soit fermée.
ATTENTION!! Ne pas nettoyer la machine avec des substances chimiques; il faut utiliser uniquement un chiffon humide et légèrement savonneux.
Nettoyage de la machine à LAYER le LINGE
Passer un chiffon doux humide aussi bien sur la structure externe que sur les parties en caoutchouc de la machine à laver le linge. Ne pas utiliser des produits abrasifs, de l'essence ou tout autre type de solvant.
Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutchouc puissent secher.

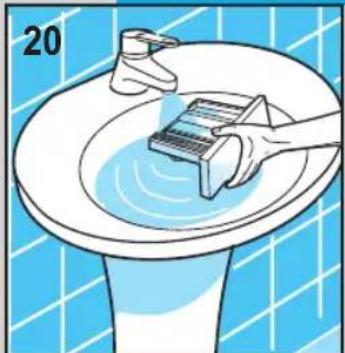

Laver périodiquement les cuvettes des détremments. Dans ce but, sortir le secteur des détremments puis rincer ce dernier sous l'eau courante. Ensuite, remettre en place le secteur des détremments.

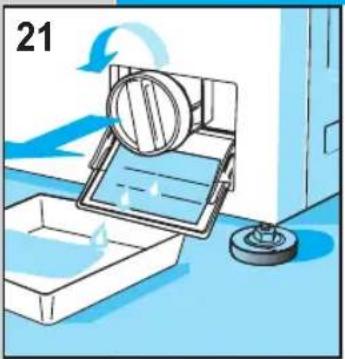

Nettoyage du filtre
ATTENTION!! Avant de commencer les opérations décrites ci-dessous, s'assurer que la machine à laver le linge soit vide. Ne pas retirer le filtré pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d'eau.
Mettre un chiffon sous le filtre ou bien une assiette pour recueillir l'eau qui est restée à l'intérieur dudit filtre. Ouvrir le volet du filtre, dévisser et retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d'une montre. (fig. 21).
Le filtre doit être nettoyé périodiquement.
Rincer le filtre à l'eau courante et éliminer toute trace de résidus. Revisser le filtre dans le sens des aiguilles d'une montre, en s'assurant qu'il soit fermé hermétiquement.
Solution des problemes
Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause de la panne ne soit pas une de celles illustrées ci-après.
La machine à laver le linge ne fonctionne pas (les voyants de contrôle ne sont pas allumés)
s'assurer que: 1) Il y ait tension dans le réseau; 2) La fiche soit insérée correctement dans la prise de courant; 3) La touche On/Off soit enfoncée ou, si elle n'est pas prévue, que le bouton programmateur soit sur la position d'allumage, c'est-à-dire qu'il soit tiré vers l'extérieur.
La machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés)
s'assurer que: 1) Le bouton programmateur soit positionné sur le programme qui a été choisi; 2) Le hublot soit correctement fermé; 3) La touche "Start" soit enfoncée (uniquement pour les modèles électroniques); 4) Vérifier les indications suivantes "La machine à laver le linge ne charge pas l'eau"
La machine à laver le linge ne charge pas l'eau
- Contrôler que : 1) Il y a de l'eau dans les conduites ; 2) Le tuyau d'évacuation soit connecté à la machine à laver le linge ; 3) Le robinet d'alimentation de l'eau soit ouvert ; 4) Le filtre ne soit pas obstrué. Dans ce cas, nettoyer le filtre en débranchant l'appareil du réseau électrique.
La machine à laver le linge charge et évacue l'eau continuellement:
- contrôler que : 1) Le tuyau d'évacuation soit à la hauteur appropriée (60-90 cm) ; 2) L'extrémité du tuyau d'évacuation ne soit pas immergée dans l'eau.
La machine à laver le linge n'évacue pas l'eau et n'effectue pas l'essorage
- contrôler que: 1) Le tuyau d'évacuation soit connecté correctement; 2) Le tuyau d'évacuation ne soit pas plié; 3) Le filtre de l'écoulement ne soit pas fermé; 4) La fonction d'exclusion de l'essorage ne soit pas sélectionnée; 5) La fonction de stop avec eau ne soit pas sélectionnée.
La machine à laver le linge vibre et fait du bruit
s'assurer que : 1) Toutes les protections pour le transport soient
otées;
2) La machine à laver le linge soit parfaitement à niveau ; 3) Le linge volumineux (par exemple : draps, nappes, etc.) ne soit pas concentré dans une seule partie du tambour.
Le hublot ne s'ouvre pas
Attendre pendant 3 minutes après le terme du lavage ou bien, en cas de machines électroniques, attendre que la DEL "Fin" s'allume.
Le linge n'est pas suffisamment essoré
S'assurer que:
1) Le linge soit distribué de façon uniforme dans le tambour ; 2) La vitesse d'essorage soit correcte.
La machine à laver le linge se bloque pendant le lavage
S'assurer que : 1) Le courant ne manque pas.
Il reste trop de détergent dans la cuvette
s'assurer que:
1) Le robinet d'alimentation de l'eau soit ouvert ; 2) Le filtre qui se trouve entre le robinet et le tuyau d'alimentation soit propre.
Après le lavage, le linge n'est pas propre
s'assurer que:
1) Le tambour ne soit pas trop chargé ; 2) La quantité de détergent utilisée soit correcte ; 3) Le programme de lavage choisi soit approprié.
Le linge a rétréci ou les couleurs sont estompées
s'assurer que:
1) le programme de lavage choisi soit correct ; 2) la température de lavage sélectionnée soit correcte.
La machine à laver le linge n'effectue pas le séchage (uniquement pour les modèles de machines à laver sèchantes)
s'assurer que:
1) Le robinet d'alimentation de l'eau soit ouvert ; 2) Le filtre d'évacuation soit propre ; 3) La machine à laver le linge soit allumée (voyant de contrôle allumé) ; 4) Le boutonprogrammateur soit positionné sur un des pas stop avec le symbole relatif au séchage ; 5) Le bouton de réglage du temps de séchage ne soit pas sur la position «0» ; 6) La touche de «Demi-Charge» soit enfoncée ; 7) La touche «exclusion essorage» ne soit pas enfoncée.
Si, après l'exécution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler la panne au centre du service après-vente technique autorisé le plus proche. Nous vous prions de bien pouvoir communiquer le modèle, le numéro de série et le type de panne. Les données relatives à l'appareil se trouvent sur le tableau d'informations situé sur le volet du filtre.
Ces informations permettent à l'opérateur du service après-vente technique de se procurer les pièces de rechange nécessaires, garantissant ainsi une exécution rapide et efficace de la réparation.
Tableaux des programmes
| Bou- ton (P)a | Bu- ton (T)ab | Textilie | Symbode éligible | Baca du brin a utilier | Exemples et degrée de salée | Description du programme | Usage de touches supplémentaires (Disponible en fonction du mode) | |||
| # | A choix | - | A choix | |||||||
| PROGRAMMES SPECIAUX POUR TEXTILES RESISTANTS | ||||||||||
| 5 | Toulss pos- tions | Colon.lir, chambre et métisdes résistant | - | 123 | Rincpage énergétique | Rincpages, adoucésant, vivango et esorage final | A choix | A choix | - | A choix |
| 6 | Toulss pos- tions | Colon.lir, chambre et métisdes résistant | - | 123 | Blanchissan, paru, adoucissant | Rincages, adoucésant, vivango et essorgé final | A choix | - | A choix | A choix |
| 7 | Toulss pos- tions | Colon.lir, chambre et métisdes résistant | - | - | Essorage rapié | Vidango et essorage final | A choix | - | - | A choix |
| PROGRAMMES POUR TEXTILES DELICATS MIXTES ET SYNTHETIGUES | ||||||||||
| 8 | 60a | MIXtes résistant | 50 | 123 | Chemies, draps, sous, velfements pour nouveau nôs, charges; tres sales | Présavage, Image pin- spal, triges, adoucissant, vivango et essorage final | A choix | - | A choix | A choix |
| 9 | 60a | MIXtes résistant | 50 | 123 | Chemies, draps, sous, velfements pour nou- veuxes, charges; tres sales | Lavage, triges, adoucissant, vivango et essorage final | A choix | - | A choix | - |
| 10 | 40a | Synthiucts inyonétic, mises colon | 45 | 123 | Chemies, chemisers, papiers, couleurs rei- stantes, pes sales | Lavage, triges, adoucissant, vivango et essorage final | A choix | - | A choix | - |
| 11 | Toulss pos- tions | MIXtes syntétiques delicats | - | 123 | Rincapes déciatats | Rincapes, adoucissant, vivango et essorage | A choix | - | A choix | - |
| 12 | Toulss pos- tions | MIXtes syntétiques delicats | - | 123 | Blanchisant parfum, adoucissant | Rincages, adoucissant, vivango et essorage | A choix | - | A choix | - |
| 13 | Toulss pos- tions | MIXtes syntétiques delicats | - | - | Essorage déciat | Essorage final | A choix | - | - | - |
| PROGRAMMES SPECIAUX POUR LES LAINAGES ET LA SOIE | ||||||||||
| 14 | 35a | Lainages | 123 | Laine "laveze" or machine | Lavage avec revenu deaulevre, triges, adoucissant, vivango et essorage | Cor- seille | - | A choix | - | |
| 15 | Toulss pos- tions | Lainages | - | 123 | Blanchisant parfum, adoucissant | Rincages, adoucissant, vivango et essorage | Cor- seille | - | A choix | - |
| 16 | Toulss pos- tions | Lainages | - | - | Essorage déciat | Essorage final | Cor- seille | - | - | - |
Position du bouton de programmation Position du bouton de reglage du thermostat PROGRAMMES INTENSIFS PROGRAMMES DELICATS PROGRAMMES LAINAGES
| MODEL | WD 7510 | WD 7512 | |
| Dimensions: | Laugeur cm. | 59,5 | 59,5 |
| Haftkur cm. | 82,0 | 82,0 | |
| Profondeur cm. | 53,5 | 53,5 | |
| Charge maximumconséquence pendant le lavage: | 7 Kg | 7 Kg | |
| 3,5 Kg | 3,5 Kg | ||
| 2 Kg | 2 Kg | ||
| Chargeant maximumconséquence pour la souchage | 5 Kg | 5 Kg | |
| 3 Kg | 3 Kg | ||
| Essorage Max.: (t/min.) | 1000 | 1200 | |
| Pression de l'eau | min. 0,05 MPa - max. 1 MPa | ||
| Vapage/Pulsoration maximum/Bancholement Electique | yoy plaquette avec indications | ||
461305256 9/12/03 Litograf s. r. l. Jesi
MODELE: WD7510-WD7512
Tableau des programmes B Touches K Bouton de programmation du temps de sachane S Vouant de contrôle line allumé y I bouton thermostat P bouton programateur
Bouton ou TOUCHE de mise en fonction
Pour remettre en fonction la machine, tirez le bouton programmateur ou dans le cas de machines pourvues de touche, appuyez sur la touche de fonctionnement ; le voyant s'allume.
TOUCHE de STOP avec eau
En poussant cette touche, le lave-linge s'arrête automatiquement à la fin du dernier rinçage et avant l'évacuation de l'eau. Dans ce cas, le linge immergé dans la tambour plein d'eau ne se froisse pas. La fonction n'est possible que pendant l'exécution des lavages délicats.
TOUCHE exclusion essorage:
Appuyer, si requis, sur la touche d'exclusion de l'essoreuse. En appuyant sur cette touche, la machine compte le cycle de lavage sans essorer. Cela est utile pour laver des vêtements qui ne sont pas à repasser.
REMARQUE: Si on souhaite effectuer un cycle de séchage, il faut s'assurer que cette touche ne soit pas enfoncée.
Touchedaemi-charge
En appuyant sur cette touche, la quantité d'eau utilisée pendant le lavage sera réduite, économisant ainsi de l'énergie et de l'eau. Utiliser cette fonction lorsqu'on effectue le lavage d'une quantité de linge correspondant à la moitié de la charge maximale conseillée. (voir tableau "Charges maximales conseillées")
TOUCHE BINCAGE SUPPLEMENTaire: La machine a laver a ete construite afn qu la consummation d'eau soit reduiteau minimum, normaleritlo trois cycles de ringage sont suffisants. Pour les regions qui ont de I'eau tres douco et pour les personnes qui sont alligoreaux avesventuosi risiduo do tdrsif, les machines sont munies de la touche qui permit d'obtenir un cycle de ringage supplémentaire
TOUCHEESSORAGE550/MAX2
Appuyer sur le bouton pour varier la vitesse de centrifugation de minimum à maximum (la vitesse maximum de la centrifugation varie en fonction du modèle).
Attention: Il n'est disponible que pendant l'exécution des programmes Internals. Pour les programmes éligibles et la liène, indépendant demp du positionnement du regulateur, la vitésse de l'essorese est es 550hours/mi
Tourner ce bouton pour programmer la température souhaitée. Pour effectuer un besoin correct de la température de lavage, consulter la page "Tableau des programmes". Important: le changement des programmes ou le besoin des fonctions indiquées ci-dessus doivent tous être effectuels lorsqu'appareil est éteint. BOUTON DE REGLAGE DU TEMPS DE SECHAGE
Il permet de choisir temps de séchage souhaité
Cycle de lavage :
(en suivant ces opérations le lavage effectuera le cycle de lavage prétabli) 1. Couper publet 2. Charger le linge dans le tambour et fermer la porte de la machine à laver Attention: il est interdit de surcharger la machine. Il est déconseillé de laver des vêtements qui absorbent une grande quantité d'eau, les tapis par exemple. 3. Verser dans les vasques respectives la lessive en poudre peu mousse et l'assouplissant pour machines à laver automatiques / voir le chapitre "utilisation des lessives". 4. Fermer le compartiment des lessives. N. B. ne pas enlever le compartiment des lessives pendant le fonctionnement car l'eau pourrait sortir. 5. Choisir et sélectionner le programme et la température désirés avec les différentes touches, ATTENTION!! Ne pas tourner la touche des programmes vers la gauche. Si, par hasard, le programme prédéfini a été dépassé, continuer à tourner vers la droite jusqu'à arriver de nouveau à la position désirée. 6. Appuyer sur les touches des fonctions désirées. 7. Pour commencer le cycle de lavage, allumer la machine en tirant le bouton de réglage des programmes vers l'extérieur ou (si la machine n'en est pas dotée), en appuyant sur le bouton de l'alimentation (le voyant s'allumera). À la fin du programme de lavage le lave-linge s'arrête sur un des points stop du programmateur: Indiquer la fin du lave-linge en poussant le bouton de réglage des programmes ou (si le lave-linge ne n'en est pas doté) appuyer sur le bouton d'alimentation. 2. Enlever le linge 3. Avec les mains sèches détacher la prise d'alimentation de la machine à laver. 4. Ouvrir le robinet 6 arrivée d'eau
Utilisation de la lavante-sechante
Précautions et avertissements, avant de commencer le cycle de séchage:
pendant le séchage, ne pas introduire des contenants en plastique pour le déposer en pièces dans le tambour. Il ne s'est pas sûr mentionné et ne sait qu'en fin d'une période pour les programmes de lavage et, par conséquent, il faut le sortir avant que le cycle de séchage démarre. Veiller à ce que la lingère ne sèche pas excessivement, il est préférable de la laisser un peu humide, étant donné qu'un séchage excessif pourra endommager la lingère et donner lieu à des problèmes lors du repassage (Voir page Avant la séchage en que ne pas sécher les articles suivants: sacs de couchage, ouvrages, oreillers ou dessus de lit de grandes dimensions étant donné que, lors du séchage, leur volume augmente en empêchant l'air de circuler dans la machine. Le cycle de séchage peut commencer uniquement lorsqu'elles le bouton programmateur se couche sur la position STOP, à l'exposition DU STOP qui se trouve après le programme laine, dans lequel le programme de séchage est façonné. Pendant le cycle de séchage, le filtre a tendance à surchauffer. Contre les bruits
Il ne faut pas permettre aux enfants de s'approcher de l'appareil lorsque ce dernier est en fonction.
Lavage est séchage en automatique.
(si on suit ces operations, la machine à laver le linge effectuera le cycle de lavage programmé et, par la suite, le cycle de séchage) 1. Pousser la touche de demi-charge. 2. Ne pas activer la commande de stop avec eau ni celle d'exclusion de l'essorage. 3. Programmer le temps de séchage avec le bouton de réglage. 4. Choisir le programme de lavage et la température souhaitées, au moyen des boutons spécialement prévus à cet effet. 5. Allumer la machine en tirant le bouton programmeur vers l'exécution ou, (si la machine au lavage le linge en est (validé) on annule en appuyant sur la touche d'initialisation (le point indicateur initialement) équipée) en appuyant sur la touche d'initialisation, le voyant indicateur s'annule. 6 à la fin du lavage, la machine à laver le linge s'arrêtera sur l'un des points STOP du programmeur 7. Après avoir achevé le séchage, le bouton 'temps de séchage' se positionnera sur zéro. 8. Éteindre la machine à laver le linge en entourant le bouton programmeur ou (si la machine en est équipée) en appuyant sur la touche d'alimentation. 9. Sortir le linge 10. Avec les mains bien sèches, sortir la fiche de la prise de courant.
Utilisation de la lavante-sechante
- Fermer le robinet de l'eau. Cycle de séchage (si l'on suit ces opérations, la machine à laver le linge effectuera un cycle de séchage)
- Charger le séche-linge, puis fermer correctement le hublot. En respectant les quantités de chargement indiquées, le linge pourra tourner librement dans le tambour, il ne s'abime pas et vous obtenez des résultats parfaits.
- Programmer le temps de séchage, à l'aide du bouton de réglage
- Positionner le boulon programmeur sur le STOP qui se trouve après le cycle de lavage énergique, pour obtenir un séchage énergique, ou sur le STOP qui se trouve après le cycle de lavage synthétiques, pour un séchage celiac.
- Pousser la touche de "demi-charge" et veiller à ce que la touche d'exclusion essorage" ne soit pas enclençée.
- Allumer la machine en tournant le bouton programmatique vers l'exteur ou, (la machine a l'évier l'ingne est éteinte) en appuyant sur la touche d'alimentation, (le voyant indicateur s'allume).
- À l'achèvement du séchage, le bouton 'temps de séchage' se positionnera sur zéro.
- Éteindre la machine à laver le linge en enfonçant le bouton programmateur ou (si la machine en est équipée) en appuyant sur la touche de programmation. 8. Sortir le linge.
- Avec les mains bien sèches, sortir la fiche de la prise de courant.
- Fermer le robinet de l'eau
TEMPS CONSEILLLES POUR LE SECHAGE
| Coton et lin | Quantité | Humide pour repassage (minutes de séchage) | Sec pour armoire (minutes de séchage) |
| 5 kg | 110-115 | 130-135 | |
| 2 kg | 45-50 | 60-65 |
Tableaux des programmes
| Bou- len (P) | Bou- ton (T)** | Textile | Symbale détienne | Baux du lire et utilier | Exemples et dearge de salee | Description du programme | Usage de touches supplémentaires (DISponible en fonction du modele) | ||||
| 12 | 13 | 14 | 15 | 16 | |||||||
| PROGRAMMES INTENSIFS POUR TEXTILES RESISTANTS | |||||||||||
| 1 | 90° | Colon, lin, chanche | Lingte de couleur chmonies, robes de chambre, tracts de corps, traps; les sises | Prinzage, lavage pin cpa, rignages, aducaissant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | |
| 2 | 90° | Colon, lin, chanche | Lingte de couleur chmonies, robes de chambre, tracts de corps, traps; les sises | Larage prinsel. rignages, aducaissant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | |
| 60° | Colon, lin,mistes résistant | Lingte de couleur chmonies, robes de chambre, tracts de corps, traps; sales | Larage prinsel. rignages, accoussant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | ||
| 40° | Colon, delicats mixtes | Lingte de couleur chmonies, robes de chambre, tracts de corps, traps; pes saises | Larage prinsel. rignages accoussant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A santé | ||
| 3 | 60° | Colon, lin,mistes résistant | Lingte de couleur chmonies, robes de chambre, tracts de corps, traps; sales | Larage prinsel. rignages accoussant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | |
| 4 | 40° | Colon, lin, delicats | Draque, rassas, serratives, sous vitements; dont ou couleurs rés- tartes; pes saises | Larage prinsel. rignages accoussant, vidange et escharge final | A choix | A choix | - | A choix | A choix | A choix | |
*Position du bouton de programmation ** Position du bouton de réglage du thermostat
