MODE D'EMPLOI WGD8100BW - INSTALLATION GUIDE WHIRLPOOL
Instructions pour l'installation de la séchuse à gaz (é.-u. et canada) et électrique (canada uniquement)
DRYER SAFETY 2
INSTALLATION REQUIREMENTS. 4
Outils et pièces 4
LOCATION REQUIREMENTS 5
ELECTRIC DRYER POWER HOOKUP - CANADA ONLY 6
Outilage et pièces 19
EXIGENCES D'EMPLACEMENT 20
Raccordement de la sécheuse
ÉLECTRIQUE - CANADA SEULEMENT 21
RACCORDEMENT ÉLECTRIQUE DE LA SÉCHEUSE
A GAZ. 22
INSTALLATION DES PIEDS DE NIVELLEMENT 23

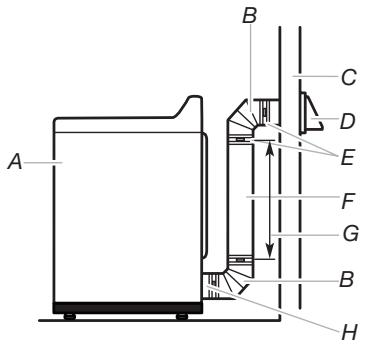

Planification des circuits de conduits 26

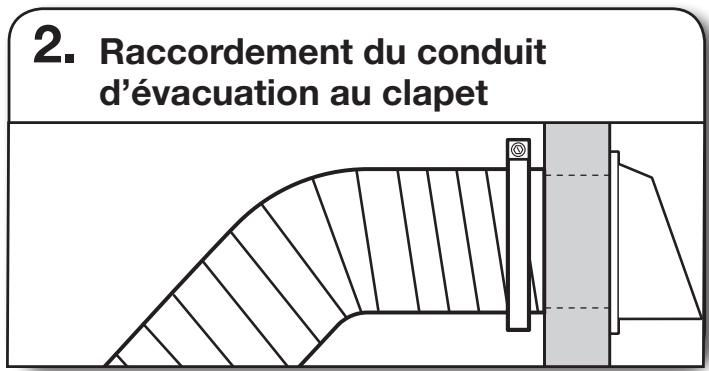

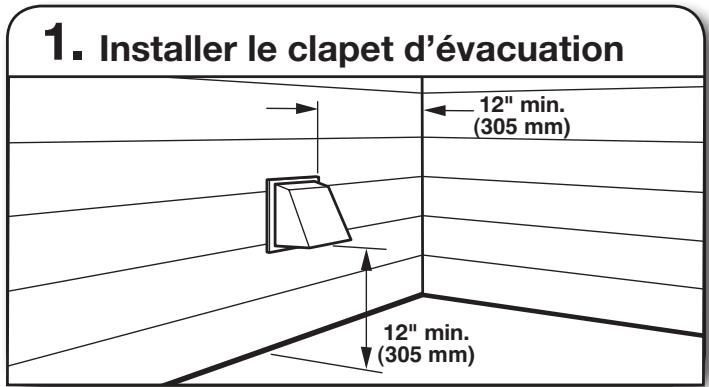

Installation du système d'évacuation 28

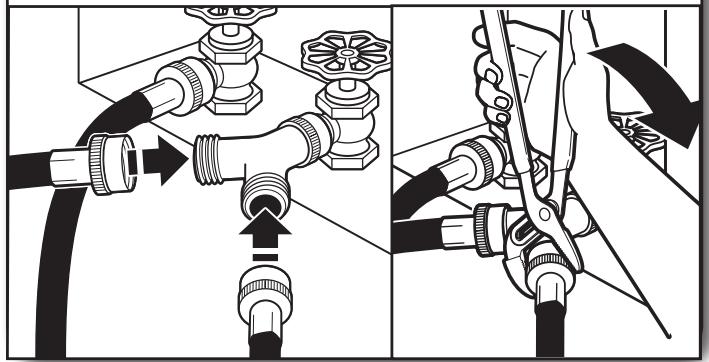

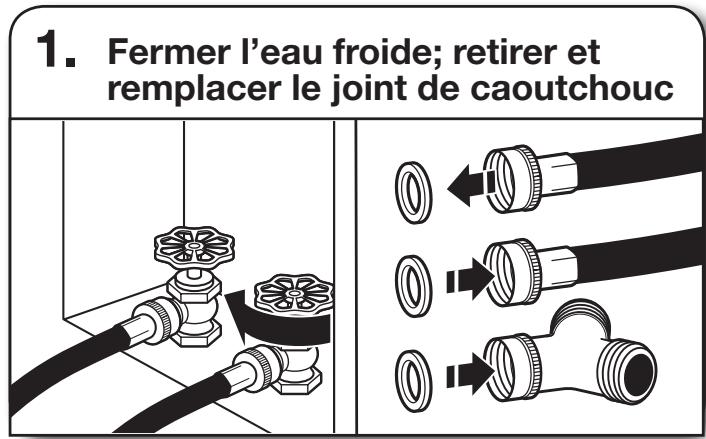

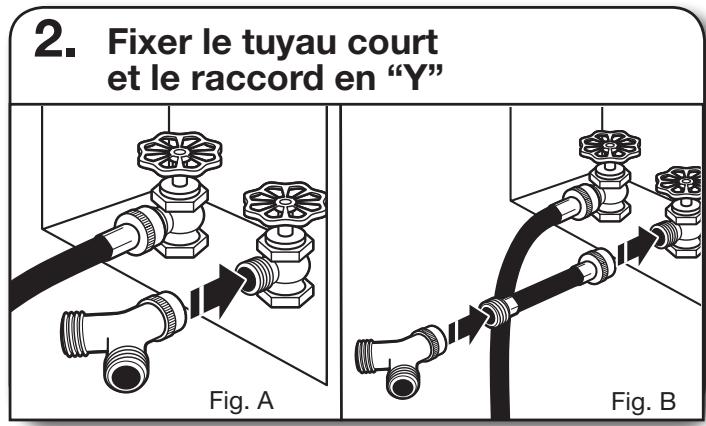

RACCORDEMENT DES TUYAUX DE VIDANGE 28

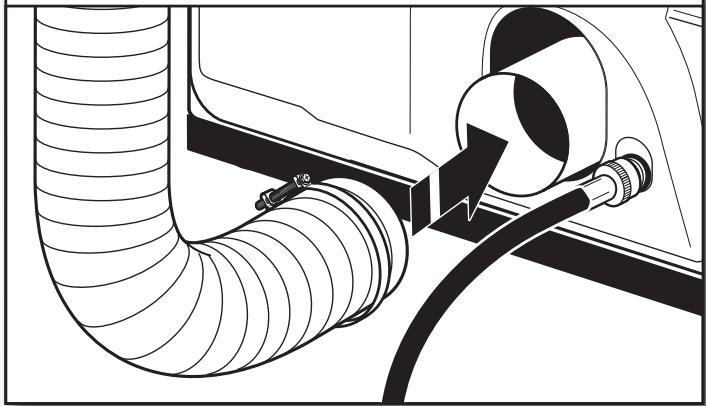

RACCORDEMENT DU SYSTEME D'EVACUATION 30

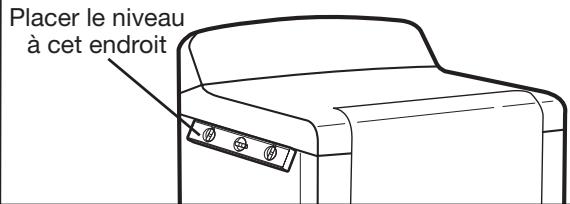

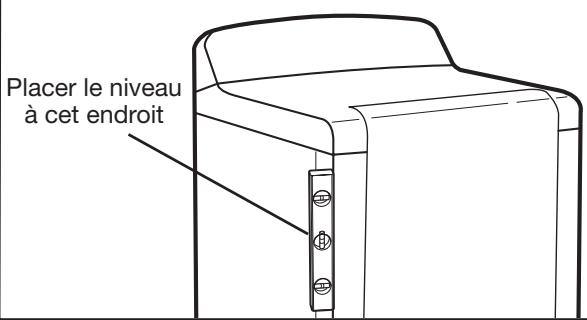

ETABLIR L'APLOMB DE LA SÉCHEUSE 30
ACHEVER L'INSTALLATION - LISTE DE VERIFICATION 31

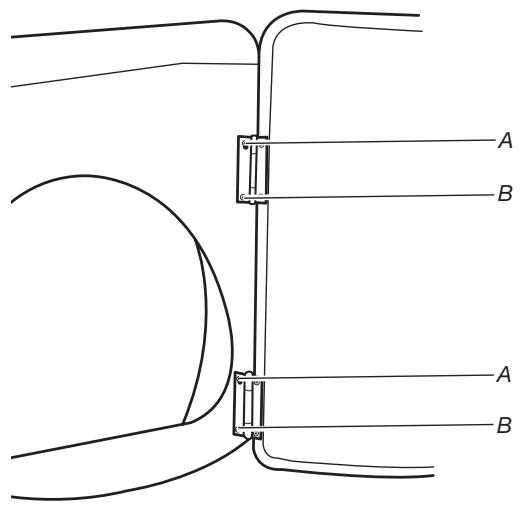

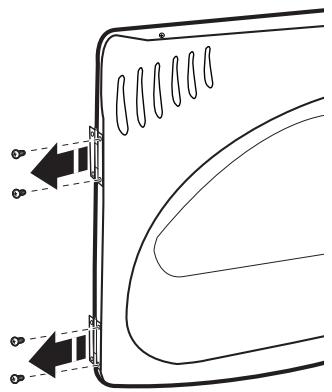

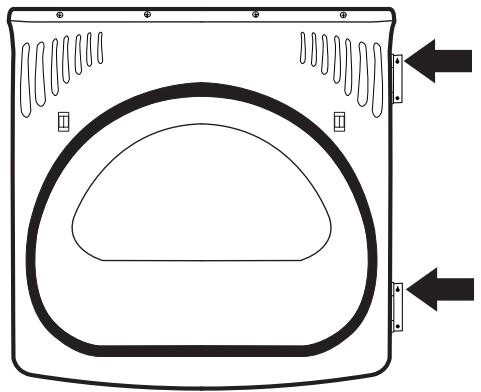

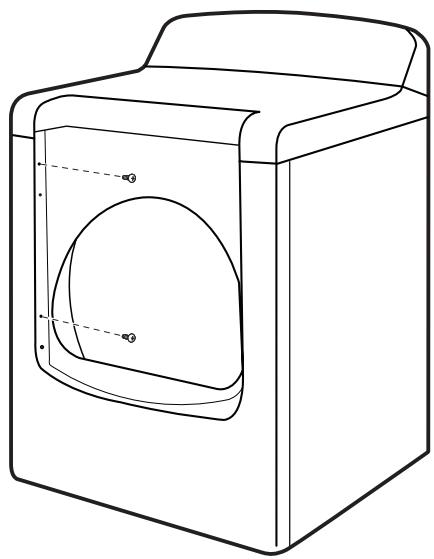

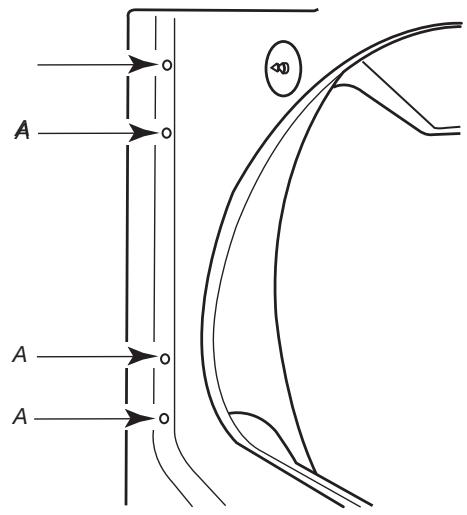

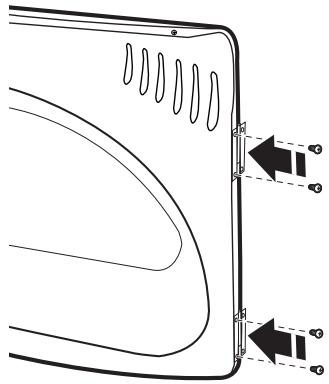

INVERSION DU SENS D'OUVERTURE DE LA PORTE 31
Date d'installation :
Installateur :
Numéro de modèle :
Numéro de série :
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de plusieurs jours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.
Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :
Avertissement
Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
Risque d'incendie
- L'installation de la sécheuse à linge doit être effectuée par un installateur qualifié.
- Installer la sécheuse conformément aux instructions du fabricant et aux codes locaux.
- Ne pas installer de séchuse à linge avec des matériaux d'évacuation en plastique souple ou un conduit métallique souple (de type papier d'aluminium). Si un conduit métallique souple est installé, celui-ci doit être d'un type spécifique identifié par le fabricant de l'appareil et convenir à une utilisation avec les séchuses à linge. Les matériaux d'évacuation souples sont connus pour s'affaisser, être facilement écrasés et bloquer la charpie. Ces situations obstrueront le débit d'air de la séchuse à linge et augmenteront le risque d'incendie.
- Pour réduire le risque de blessure grave ou de décès, suivre toutes les instructions d'installation.
- Conserver ces instructions.
IMPORTANT : Pour permettre l'ancienne sécheuse au rebut ou pour la remiser, enlever la porte.
AVERTISSEMENT : Pour votre sécurité, les renseignements dans ce manuel doivent être observés pour réduire au minimum les risques d'incendie ou d'explosion ou pour éviter des dommages au produit, des blessures ou un décès.
- Ne pas entreprendre ou utiliser de l'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager.
- QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :
- Ne pas tenter d'allumer un appareil.
- Ne pas toucher à un commutateur électrique ; ne pas utiliser le téléphone se trouvant sur les lieux.
- Évacuer tous les gens de la pièce, de l'édifice ou du quartier.
- Appeler immédiatement le fournisseur de gaz d'un téléphone voisin. Suivre ses instructions.
- À défaut de joindre votre fournisseur de gaz, appeler les pompiers.
- L'installation et l'entretien doivent être effectués par un installateur qualifié, une agence de service ou le fournisseur de gaz.
AVERTISSEMENT : L'odorat ne permet pas toujours la détection d'une fuite de gaz.
Les distributeurs de gaz recommandent l'emploi d'un détecteur de gaz (homologation UL ou CSA).
Pour d'autres informations, contacter le fournisseur de gaz local.
En cas de détection d'une fuite de gaz, exécuter les instructions "Que faire dans le cas d'une odeur de gaz".
IMPORTANT : L'installation du gaz doit se conformer aux codes locaux, ou en l'absence de codes locaux, au code canadien d'installation B149.1 du gaz naturel ou du propane.
La séchuse doit être électriquement reliée à la terre conformément aux codes locaux, ou en l'absence de codes locaux, au Code canadien de l'électricité, CSA C22.1.
Dans l'État du Massachusetts, les instructions d'installation suivantes sont applicables :
■ Les travaux d'installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le personnel qualifié d'une entreprise licenciée par l'État du Massachusetts. Si une vanne à boisseau sphérique est utilisée, elle doit comporter une manette "T". ■ Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 3 pi.
Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de cancers.
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de malformations et autres déficiences de naissance.
Outillage et PIECES
Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chaque des outils de la liste ci-dessous.
Outils nécessaires à toutes les installations :
Tournevis à lame plate
Clé à molette avec ouverture jusqu'à 1" (25 mm) ou clé à douille hexagonale
Niveau
Brides de conduit
Couteau utilise
Pistolet à calfeutrage et composé de calfeutrage (pour l'installation d'un nouveau conduit d'évacuation)
Cisaille de ferblantier (pour l'installation d'un nouveau conduit)
Tourne-écrou de 1/4" (6 mm) (recommandé)
Metre-ruban
Pince
Outils nécessaires pour les installations à gaz :
Clé à mollette de 8" (203 mm) ou 10" (254 mm)
Clé à mollette de 8" (203 mm) ou 10" (254 mm) (pour le raccordement au gaz)
Composé d'étanchéité des raccords filés - résistant au gaz propane
Pièces fournies (tous les modèles) :
Pieds de nivellement (4) pour modèles avec talon
Pieds de nivellement (4) pour modèles sans talon
Pièces fournies (modèles à vapeur):
Raccord en "Y"
Tuyau d'alimentation de (0,6 m)
Tuyau d'alimentation de (1,52 m)
Rondelle en caoutchouc
Retirer le sachet de pièces du tambour de la séchuse. Vérifier que toutes les pièces sont présentes.
Pièces nécessaires : (non fourni avec la sécheuse)
Consulter les codes locaux. Vérifier l'alimentation électrique et le circuit d'évacuation existants. Voir "Installations électriques" et "Exigences concernant l'évacuation" avant d'acheter les pièces.
Les installations pour maison mobile nécessitant un système d'évacuation en métal disponible chez le marchand chez qui vous avez acheté votre séchuse. Pour plus d'informations, voir la section "Assistance ou service" dans le "Guide d'utilisation et d'entretien".
Matériel facultatif : (non fourni avec la séchuse)
Consulter le "Guide d'utilisation et d'entretien" pour plus d'informations sur les accessoires disponibles qui conviennent à votre séchuse.
Risque d'explosion
Garder les matières et les vapeurs inflammables, telle que l'essence, loin de la sécheuse.
Placer la sécheuse au moins 460 mm (18 po) au-dessus du plancher pour une installation dans un garage.
Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.
Distances de dégagement à respecter pour l'installation
L'emplacement doit être assez grand pour permettre d'ouvrir complètement la porte de la sécheuse.
Dimensions de la sécheuse
Modèles avec talon Vue latérale
Vue arrête
Un emplacement permettant une évacuation appropriée. Voir "Exigences concernant l'évacuation". - Un circuit distinct de 15 ou 20 A est requis pour les sécheuses à gaz et un circuit distinct de 30 A est requis pour les sécheuses électriques. Si on utilise un cordon d'alimentation, une prise électrique reliée à la terre située à 2 pi (610 mm) maximum d'un des côtés de la sécheuse. Voir "Spécifications électriques". Le plancher doit pouvoir soutenir le poids de la sécheuse de 200 lb (90,7 kg). Tenir également compte du poids des appareils voisins. - Un plancher de niveau avec une pente maximale de 1" (25 mm) sous l'ensemble de la sécheuse. Si l'inclinaison est supérieure à 1" (25 mm), les vêtements peuvent ne pas culbuter convenablement et les programmes de détention automatiques peuvent ne pas fonctionner correctement. Pour une installation dans un garage, placer la sécheuse au moins 18" (460 mm) au-dessus du plancher. - Modèle vapeur uniquement : Des robinets d'eau froide situés à 4 pi (1,2 m) maximum des valves de remplissage, et une pression d'eau de 20 à 100 lb/pi² (137,9 à 689,6 kPa). On peut utiliser l'alimentation en eau de la laveuse à l'aide du raccord en “Y” fourni.
Ne pas faire fonctionner la sécheuse à des températures inférieures à 45°F (7°C). À des températures inférieures, la sécheuse risque de ne pas s'arrêter à la fin d'un programme de détection automatique. Ceci risque de prolonger les durées de séchage.
La sécheuse ne doit pas être installée ou remisée dans un endroit où elle sera exposée à l'eau et/ou aux intempéries.
Vérifier les spécifications des codes. Certains codes limitent ou interdisent l'installation des sécheuses dans un garage, un placard, une maison mobile ou une chambre à coucher. Communiquez avec l'inspecteur en bâtiments local.
REMARQUE : Aucun autre appareil consommant un combustible ne doit être installé dans le même placard.
Modèles sans talon Vue latérale
Vue arrrière
Vue de dessous :
REMARQUE : La plupart des installations requièrent un espace minimum de 5" (127 mm) derrière la séchuse pour le conduit d'évacuation avec coude. Voir "Exigences concernant l'évacuation".

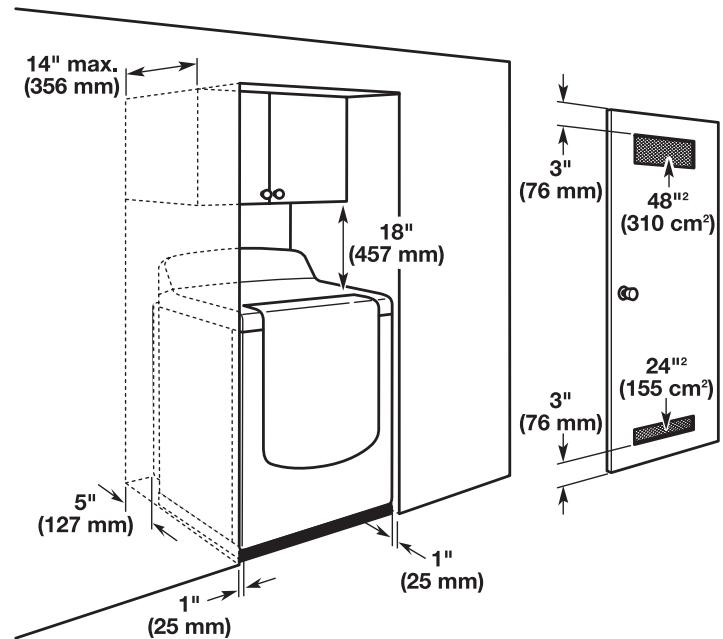

Espacement pour une installation dans un encastrement ou dans un placard
Toutes les dimensions indiquent le dégagement autorisé, avec un dégagement testé de 0'' (0 mm) de chaque côté et à l'arrière.
- Prévoir davantage d'espace pour faciliter l'installation et l'entretien. Un espace supplémentaire peut être requis pour les moulures de porte et de plancher et pour les plinthes. Un espace supplémentaire doit être envisagé de tous les côtés de la séchuse afin de réduire le transfert de bruit. Pour installation dans un placard avec porte, on doit prévoir des ouvertures minimales d'entrée d'air en haut et en bas de la porte. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l'air sont acceptables. Il faut aussi prendre en compte l'espace requis entre les appareils voisins.
Installation dans une résidence mobile - exigences supplémentaires :
Cette séchuse peut être installée dans une maison mobile. L'installation doit se conformer aux critères de la Manufactured Home Construction and Safety Standard, Titre 24 CFR, partie 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Titre 24 HUD, partie 280) ou de la Norme CAN/CSA-Z240MH.
Autres critères à respecter pour une installation en résidence mobile :
- Un système d'évacuation en métal est disponible à l'achat chez votre revendeur. Pour plus d'informations, voir la section "Assistance ou service" dans le "Guide d'utilisation et d'entretien". Il faut prendre des dispositions spéciales dans les résidences mobiles pour l'apport d'air de l'extérieur dans la sécheuse. Les ouvertures (telle qu'une fenêtre à proximité) devraient être au moins deux fois plus grandes que l'ouverture de décharge de la sécheuse.
Pour les installations en résidence mobile avec séchuse à gaz :
Il est possible de commander un ensemble d'ancrage au sol pour installation en résidence mobile, pièce numéro W10432680. Pour plus d'informations, voir la section "Assistance ou service" dans le "Guide d'utilisation et d'entretien".
Averagement
Risque de choc électrique
Brancher sur une prise à 4 alvéoles reliée à la terre.
Le non-respect de cette instruction peut causer un décès ou un choc électrique.
C'est à l'utilisateur qu'incombe la responsabilité de :
Contacter un électricien qualifié. S'assurer que le raccordement électrique est ajusté et conforme à la dernière édition du Canadian Electrical Code, C22.1, et à tous les codes et règlements locaux en vigueur. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA. L'appareil doit être alimenté uniquement par un circuit monophasé de 120/240 V, CA uniquement, 60 Hz à 4 fps, sur un circuit séparé de 30 ampères, protégé par fusible aux deux extrémités de la ligne. On commande d'utiliser un fusible ou un disjoncteur temporisé. On commande également que cet appareil soit alimenté par un circuit indépendant. - Cette séchuse est équipée d'un cordon électrique homologué par la CSA International à introduire dans une prise murale standard 14-30R. Le cordon mesure 5 pi (1,52 m). Veiller à ce que la prise murale se trouve à proximité de l'emplacement définitif de la séchuse.
4-wire receptacle (14-30R)
En cas d'utilisation d'un cordon de rechange, il est recommandé d'utiliser le cordon d'alimentation de rechange – pièce numéro 9831317.
Pour plus d'informations, consulter les numéros de dépannage dans la section "Assistance ou service" du "Guide d'utilisation et d'entretien".
Instructions de liaison à la TERRE
Pour une séchuse reliée à la terre et connectée par un cordon :
Cette séchuse doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette séchuse est alimentée par un cordon électrique responsable un conducteur relié à la terre et une fiche de branchement munie d'une broche de liaison à la terre. La fiche doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.
AVERTISSEMENT : Le raccordement incorrect de cet appareil au conducteur de liaison à la terre peut susciter un risque de choc électrique. En cas de doute quant à la qualité de liaison à la terre de la séchuse, consulter un électricien ou un technicien ou un personnel qualifié. Ne pas modifier la fiche de branchement fournie avec la séchuse; si la fiche ne correspond pas à la configuration de la prise de courant, demander à un Electricien qualifié d'installer une prise de courant appropriée.
CONSERVEZ CES INSTRUCTIONS
Raccordement électrique de la sécheuse à gaz
SPÉCIFICATIONS ÉLECTRIQUES
Avertissement
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.
Une source d'alimentation de 120 V, 60 Hz, CA uniquement, de 15 ou 20 ampères et protégée par fusible est nécessaire. On recommande d'utiliser un fusible ou un disjoncteur temporisé. Il est également recommandé de raccorder l'appareil sur un circuit distinct exclusif à cet appareil.
Instructions de liaison à la TERRE
Pour une séchuse reliée à la terre et connectée par un cordon :
Cette séchuse doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette séchuse est alimentée par un cordon électrique responsable un conducteur relié à la terre et une fiche de branchement munie d'une broche de liaison à la terre. La fiche doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.
AVERTISSEMENT : Le raccordement incorrect de cet appareil au conducteur de liaison à la terre peut susciter un risque de choc électrique. En cas de doute quant à la qualité de liaison à la terre de la séchuse, consulter un électricien ou un technicien ou un personnel qualifié. Ne pas modifier la fiche de branchement fournie avec la séchuse; si la fiche ne correspond pas à la configuration de la prise de courant, demander à un électricien qualifié d'installer une prise de courant appropriée.
CONSERVEZ CES INSTRUCTIONS
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz approuvée par CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la canalisation de gaz.
En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 330 mm (13 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage, le personnel autorisé d'une compétence de gaz, et le personnel d'entretien autorisé.
Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.
Gaz naturel :
Cette séchuse est équipée pour une alimentation au gaz naturel. Sa conception est homologuée par CSA International pour l'alimentation au gaz de pétrole liquéfié (propane ou butane), avec conversion appropriée.
- Cette séchuse doit être équipée du brûleur convenable, correspondant au gaz spécifique qui alimente l'habitation. L'information sur le brûleur se trouve sur la plaque signalétique dans le logement de la porte de la séchuse. Si ces renseignements ne correspondent pas au type de gaz disponible, contacter votre revendeur ou composer les numéros de téléphone indiqués dans la section "Assistance ou service" de votre "Guide d'utilisation et d'entretien".
Conversion pour l'alimentation au propane :
IMPORTANT : Un technicien qualifié doit effectuer la conversion.
Ne pas entreprendre de convertir la sécheuse dans le cas d'une utilisation avec un gaz différent de celui indiqué sur la plaque signalétique sans d'abord consulter la compétence de gaz.

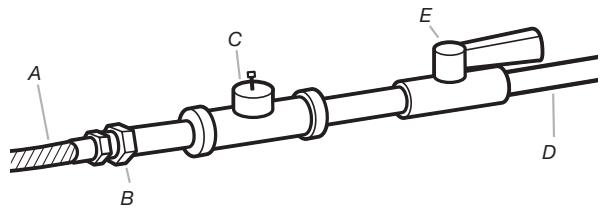

Canalisation de gaz
La canalisation doit comprendre un connecteur obturé (filetage NPT de 1/8" ou plus) accessible pour le raccordement de l'instrument de mesure immédiatement en amont de la connexion d'alimentation en gaz de la sécheuse.
A. Raccord flexible de gaz de 3/8" B. Adaptateur entre le conduit et le joint conique de 3/8" C. Connecteur obturé (filetage NPT de 1/8" ou plus) D. Canalisation d'alimentation en gaz (filetage NPT de 1/2") E. Robinet d'arrêt du gaz
On recommande un tuyau IPS de 1 / 2^. Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser des tuyaux approvés en aluminium ou en cuivre de 3 / 8" dans la mesure où les codes locaux et le fournisseur de gaz l'autorisent. Pour le gaz naturel, ne pas utiliser de conduits en cuivre. Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser des tuyaux plus gros et un adaptateur de calibre différent. Si la séchue a été convertie pour une utilisation au propane, on peut utiliser un tuyau en cuivre pour propane compatible de 3/8". Si la longueur totale de la canalisation d'alimentation en gaz est supérieure à 20 pi (6,1 m), utiliser un conduit de taille supérieure.
REMARQUE: On doit utiliser un composé d'étanchéité pour tuyauteries résistant à l'action du gaz propane. Ne pas utiliser de ruban TEFLON®†.

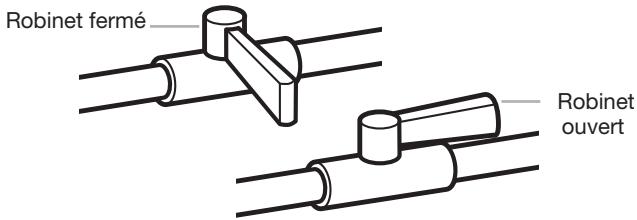

Robinet d'arrêt nécessaire.
Un robinet d'arrêt individuel manuel doit être installé à six (6) pieds (1,8 m) maximum de la séchuse, conformément au National Fuel Gas Code, ANSI Z223.1. L'emplacement doit être facile à atteindre pour ouvrir et fermer la séchuse.
Un robinet d'arrêt individuel doit être installé conformément au Code B149.1 relatif à l'installation du gaz naturel et du propane. Il est recommandé d'installer un robinet d'arrêt individuel manuel à six (6) pieds (1,8 m) maximum de la séchuse. L'emplacement doit être facilement accessible pour l'ouverture et la fermeture.
Spécifications du raccordement de l'alimentation en gaz
Utiliser un coude et un adaptateur NPT de 3/8'' x 3/8'' entre le connecteur de gaz flexible et la conduite de gaz de la sécheuse, tel que nécessaire pour éviter le pincement. Utiliser uniquement un composé d'étanchéité des tuyauteries. Ne pas utiliser de ruban TEFLON®†. - Cette sécheuse doit être raccordée à la canalisation d'alimentation en gaz à l'aide d'un connecteur de gaz flexible homologué qui respecte les normes applicables aux connecteurs utilisés avec des appareils ménagers à gaz, ANSI Z21.24 ou CSA 6.10.
Spécifications de l'alimentation du brûleur altitudes supérieures à 10 000 pieds (3 048 m):
Si la séchuse doit être utilisée à une altitude supérieure à 10 000 pi (3 048 m), on doit réduire le débit thermique du brûleur indiqué sur la plaque signalétique de 4% pour chaque tranche de 1 000 pi (305 m) d'augmentation de l'altitude.
Épreuve sous pression de l'alimentation en gaz
La sécheuse doit être déconnectée du système de canalisations d'alimentation en gaz lors de tout test de pression à des pressions plus élevées que 12 Ib/po².

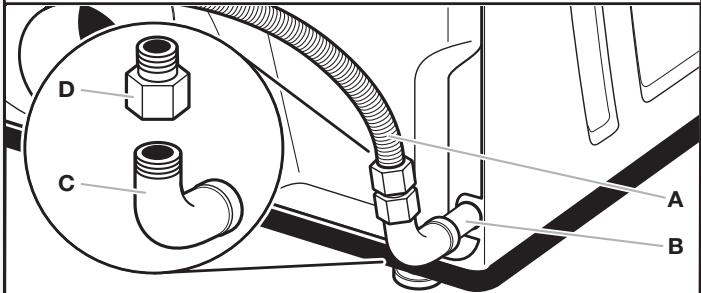

Canalisation de gaz de la sécheuse
La canalisation d'arrivée de gaz sortant depuis l'arrière de la séchuse est dotée d'un filetage mâle de 3/8".
A. Canalisation d'alimentation en gaz (filetage NPT de 1/2") B. Conduit NPT de la séchuse de 3/8"
REMARQUE: Si la séchuse est montée sur un piédestal, prévoir 10'' (254 mm) ou 15,5" (394 mm) de plus à partir du sol pour la hauteur de la canalisation d'arrivée de gaz, en fonction du modèle de piédestal. Pour une installation dans un garage, prévoir 18'' (460 mm) de plus à partir du sol pour la hauteur de la canalisation d'arrivée de gaz.
Avertissement
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et installer la séchuse.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.
1. Préparer la séchuse pour les pieds de nivellement
Afin d'éviter d'endommager le plancher, utiliser un grand morceau de carton plat extrait de la boîte d'emballage de la séchuse et le placer sous la séchuse toute entière. Saisir fermement le corps de la séchuse (et non pas le panneau de la console) puis reposer la séchuse sur le carton avec précaution.
IMPORTANT : Si l'on fait reposer la séchuse sur le dos, utiliser les cornières dans lesquelles la séchuse a été emballée pour éviter d'endommager la séchuse. Si vous ne possédez pas les cornières dans lesquelles la séchuse a été emballée, coucher la séchuse sur le côté.

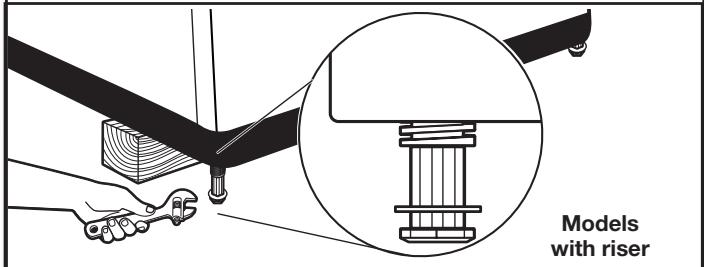

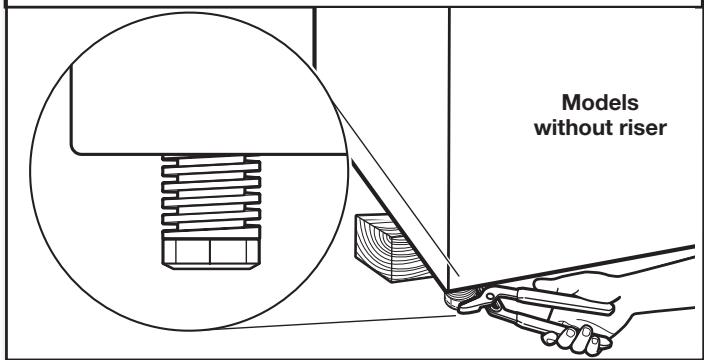

2. Visser les pieds de nivellement
Modèles avec talon
Modèles sans talon
Modèles avec piédestal :
À l'aide d'une clé, visser les pieds dans la caisse jusqu'à ce que le rebord de chaque pied touche le piédestal. Le pied est complètement installé lorsque la base du pied se trouve à environ 1/2 (13 mm) du bas du piédestal.
Modèles sans piédestal :
À l'aide d'une clé et d'un mètre-ruban, visser les pieds dans les trous pour pieds de nivellement jusqu'à ce que le bas de chaque pied se trouve à environ 1³/8 (35 mm) du bas de la sécheuse.

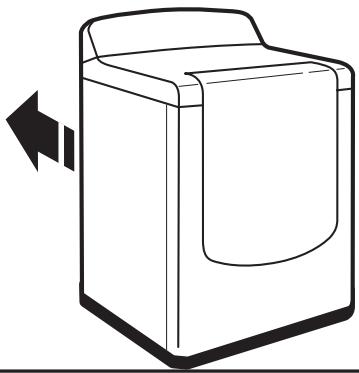

À présent, redresser la sécheuse et la placer sur ses pieds. Faire glisser la sécheuse jusqu'à ce qu'elle se trouve à proximité de son emplacement final. Laisser suffisamment d'espace pour pouvoir réaliser le raccordement électrique et raccorder le conduit d'évacuation.
REMARQUE : Consulter la section Dimensions de la séchuse dans Exigences d'emplacement.
1. Raccorder l'alimentation en gaz à la séchuse
Raccord mâle conique
Raccord mâle non conique
Retirer le capuchon rouge de la canalisation de gaz. À l'aide d'une clé pour serrer, raccorder l'alimentation en gaz à la séchuse. Utiliser un composé d'étanchéité des tuyauteries sur tous les filetages des raccords mâles non coniques. Si on utilise un conduit métallique souple, veiller à ce qu'il ne soit pas pincé.
REMARQUE : Pour les raccordements au propane, on doit utiliser un composé d'étanchéité résistant à l'action du propane. Ne pas utiliser de ruban TEFLOW®†.
2. Planifier la connexion des raccords de tuyauterie
A. Raccord flexible de gaz de 3/8" B. Conduit de la séchuse de 3/8"
C. Coude de 3/8" par 3/8" D. Adaptateur entre le conduit et le joint conique de 3/8"
On doit utiliser une combinaison de raccords de tuyauterie pour raccorder la sécheuse à l'alimentation en gaz existante. L'illustration présente un raccordement recommandé. Le raccordement peut varier selon le type, la taille et l'emplacement de la canalisation d'alimentation.
3. Robinet d'arrêt du gaz ouvert
Ouvrir le robinet d'arrêt de la canalisation d'alimentation ; le robinet est ouvert lorsque la manette est parallèle à la canalisation de gaz. Vérifier ensuite tous les raccordements en les badigeonnant d'une solution de détection des fuites non corrosive approuvée. L'apparition de bulles indique la présence d'une fuite. Veiller à éliminer toute fuite détectée.
L'evacuation
EXIGENCES CONCERNANT L'ÉVACUATION
Avertissement
Risque d'incendie
Utiliser un conduit d'évacuation en métal lourd.
Ne pas utiliser un conduit d'évacuation en plastique.
Ne pas utiliser un conduit d'évacuation en feuille de métal.
Le non-respect de ces instructions peut causer un décès ou un incendie.
AVERTISSEMENT : Pour réduire le risque d'incendie, cette sécheuse doit EVACUER L'AIR A L'EXTERIEUR.
IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Le conduit d'évacuation de la séchuse ne doit pas être raccordé à une évacuation de gaz, une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un vide de construction. Seul un conduit d'évacuation métallique rigide ou couple doit être utilisé pour le système d'évacuation.
Conduit d'évacuation en métal lourd de 4" (102 mm)
Utiliser uniquement un conduit d'évacuation en métal lourd de 4" (102 mm) et des brides de serrage. Ne pas utiliser de conduit de plastique ou de métal très mince.
Conduit métallique rigide :
■ Recommandé pour une performance de séchage idéale afin d'éviter tout écrasement ou déformation.
Conduit métallique flexible : (Acceptable uniquement si son accès reste facile pour le nettoyage)
- Doit être entièrement déployé et soutenu à l'emplacement d'installation final de la séchuse. Enlever tout excès de conduit flexible pour éviter tout affaissement et déformation susceptible de réduire la capacité d'évacuation et le rendement. Ne pas installer le conduit métallique flexible dans des cavités fermées de mur, plafonds ou planchers. La longueur totale ne doit pas dépasser 7³ / 4 ft. (2,4m)
REMARQUE : Lors de l'utilisation d'un système d'évacuation existant, nettoyer et éliminer la charpie sur toute la longueur du système, et veiller à ce que le clapet d'évacuation ne soit pas obstrué par de la charpie. Remplacer tout conduit de plastique ou en aluminium par un conduit métallique rigide ououple. Consulter à nouveau le tableau des systèmes d'évacuations et modifier le système d'évacuation existant au besoin pour obtenir un meilleur séchage.
Clapets d'évacuation :
- Doit se trouver à au moins 12'' (305 mm) du plancher ou de tout objet susceptible d'obstruer l'ouverture d'évacuation (tels des fleurs, des pierres, des buissons ou de la neige).
Styles recommandés : Clapet à persiennes
Clapet de type boîte
Clapet incliné
Coudes :
- Les coudes à permettent une meilleure circulation de l'air que les coudes à.
Styles recommandés :
Brides de serrage :
Utiliser des brides pour sceller tous les joints. Le conduit d'évacuation ne doit pas être raccordé ou fixé avec des vis ou tout autre dispositif de serrage qui se prolongerait à l'intérieur du conduit et retiendrait la charpie. Ne pas utiliser de ruban adhésif pour conduit.
Une mauvaise évacuation de l'air peut causer de l'humidité et une accumulation de charpie à l'intérieur de la maison, ce qui peut provoquer :
Dommages par l'humidité aux boiseries, meubles, peinture, papier-peint, tapis, etc. Problèmes de nettoyage dans la maison et problèmes de santé.
Le matériel d'évacuation peut être acheté auprès de votre revendeur. Pour plus d'informations, voir la section "Assistance ou service" du "Guide d'utilisation et d'entretien".
Installations d'évacuation recommandées
Les installations typiques consistent à acheminer le conduit d'évacuation à l'arrêt de la sécheuse. D'autres installations sont possibles.
A. Sécheuse B. Raccord coude C. Mur D. Clapet d'évacuation E. Brides
F. Conduit d'évacuation métallique rigide ou souple G. Longueur de conduit d'évacuation nécessaire pour le raccordement des coudes H. Bouche de décharge
Risque d'incendie
Utiliser un conduit d'évacuation en métal lourd.
Ne pas utiliser un conduit d'évacuation en plastique.
Ne pas utiliser un conduit d'évacuation en feuille de métal.
Le non-respect de ces instructions peut causer un décès ou un incendie.
Trousse d'obturation pour évacuation (pour couvrir les trous d'évacuation inutilisés) : Pièce numéro W10186596 — Tous les modèles Trousse d'évacuation par le bas - Pièce numéro 8212503
Si vous préférez, la séchuse peut être convertie pour évacuer par le bas. Contactez votre revendeur local pour convertir la séchuse. A
A. Installation avec acheminement standard du conduit d'évacuation par l'arrête B. Installation avec évacuation par le bas
Autres installations avec dégagement réduit
Il existe de nombreux systèmes d'évacuation. Choisir le système qui convient le mieux à votre installation. Deux installations à dégagement réduit sont illustrées. Voir les instructions du fabricant.
A. Installation au-dessus de la séchuse (également disponible avec un coude décalé) B. Installation de périscope
REMARQUE : On peut acheter les trousses suivantes pour les installations où le dégagement est réduit. Contacter votre marchand local.
■ Installation au-dessus de la sécheuse : Pièce numéro 4396028 ■ Installation avec périscope (Pour utilisation en cas de non-concordance de la bouche de décharge de la sécheuse avec la bouche d'évacuation murale) : Pièce numéro 4396037 — Non-concordance de 0'' (0 mm) à 18" (460 mm)
Pièce numéro 4396011 - Non-concordance de 18" (460 mm) à 29" (737 mm)
Pièce numéro 4396014 - Non-concordance de 29" (737 mm) à 50" (1270 mm)
Dispositions spéciales pour les installations en résidence mobile :
Le système d'évacuation doit être solidement fixé à une section non combustible de la structure de la résidence mobile et ne doit pas se terminer en dessous de la résidence mobile. Acheminer le conduit d'évacuation vers l'extérieur.
Installation du système d'évacuation en résidence mobile
Déterminer l'itinéraire d'acheminement du conduit :
- Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le plus direct et le plus rectiligne. Planifier l'installation de façon à introduire un nombre minimal de coudes et de changements de direction. Si des coudes ou changements de direction sont utilisés, prévoir autant d'espace que possible. Plier le conduit graduellement pour éviter de le déformer. Utiliser le moins possible de changements de direction.
Déterminer la longueur du conduit et le nombre de coudes nécessaires pour une performance optimale de séchage.
Utiliser le tableau des systèmes d'évacuation suivant pour déterminer le type de matériel d'évacuation et les combinaisons de hotte acceptables.
REMARQUE: Ne pas utiliser de conduits de longueur supérieure à la valeur spécifique dans le tableau des systèmes d'évacuation. Si la longueur du circuit est supérieure à la valeur spécifique dans le tableau, on observera :
Un cycle de vie réduit de la sécheuse. - Une réduction du rendement, avec des temps de séchage plus longs et une plus grande consommation d'énergie.
Le tableau des systèmes d'évacuation indique les critères d'évacuation qui vous aident à obtaining une performance de séchage idéale.
| Tableau des systèmes d'évacuation de Whirlpool | |||
| Nombre de coudes à 90° | Type de conduit d'évacuation | Clapets d'évacuation de type boîte ou à persiennes | Hottes d'évacuation inclinés |
| 0 | Métallique rigide | 64 pi (20 m) | 58 pi (17,7 m) |
| 1 | Métallique rigide | 54 pi (16,5 m) | 48 pi (14,6 m) |
| 2 | Métallique rigide | 44 pi (13,4 m) | 38 pi (11,6 m) |
| 3 | Métallique rigide | 35 pi (10,7 m) | 29 pi (8,8 m) |
| 4 | Métallique rigide | 27 pi (8,2 m) | 21 pi (6,4 m) |
| Tableau des systèmes d'évacuation de Maytag | |||
| Nombre de coudes à 90° | Type de conduit d'évacuation | Clapets d'évacuation de type boîte ou à persiennes | Hottes d'évacuation inclinés |
| 0 | Métallique rigide | 100 pi (30,5 m) | 94 pi (28,7 m) |
| 1 | Métallique rigide | 90 pi (27,4 m) | 84 pi (25,6 m) |
| 2 | Métallique rigide | 80 pi (24,4 m) | 74 pi (22,6 m) |
| 3 | Métallique rigide | 71 pi (21,6 m) | 65 pi (19,8 m) |
| 4 | Métallique rigide | 63 pi (19,2 m) | 57 pi (17,4 m) |
REMARQUE : Les installations d'évacuation par le bas comportent un changement de direction à l'intérieur de la sécheuse. Pour établir la longueur maximale du conduit d'évacuation, ajouter un changement de direction au tableau.
Installation du systemém d'evacuation
Installer le clapet d'évacuation et utiliser un composé de calfeutrage pour calfeutrer le côté extérieur de l'ouverture murale autour du clapet d'évacuation.
Le conduit doit être placé par dessus le clapet d'évacuation. Fixer ensemble le conduit et le clapet avec une bride de 4'' (102 mm). Acheminer le conduit jusqu'à l'emplacement de la séchuse en utilisant le chemin le plus rectiligne possible. Éviter les changements de direction. Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban adhésif pour conduit, de vis ou autres dispositifs de fixation qui se prolongeraient à l'intérieur du conduit pour fixer le conduit d'évacuation; ceux-ci pourraient retenir la charpie.
Raccordement des TUYAUX devidange
Pour les modèles à fonctionnement sans vapeur, passer directement à la section “Raccordement du système d'évacuation”.
La sécheuse doit être connectée au robinet d'eau froide à l'aide des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux usagés.
Fermer le robinet d'eau froide et ôter le tuyau d'alimentation de la laveuse.
Vérifier que le joint de caoutchouc se trouve dans le raccord en "Y". Retirer l'ancien joint de caoutchouc du tuyau d'arrivée d'eau et le remplacer par le nouveau joint de caoutchouc fourni.
Si l'on a assez d'espace, fixer l'extrémité femelle du raccord en "Y" au robinet d'eau froide. Voir figure A.
Si le raccord en "Y" ne peut être fixé directement au robinet d'eau froide, on doit utiliser le tuyau court. Voir figure B. Fixer le tuyau court au robinet d'eau froide. Visser le raccord à la main pour qu'il repose sur le robinet. Fixer ensuite le raccord en "Y" à l'extrémité maje du tuyau court. Visser le raccord à la main jusqu'à ce qu'il repose sur le raccord.

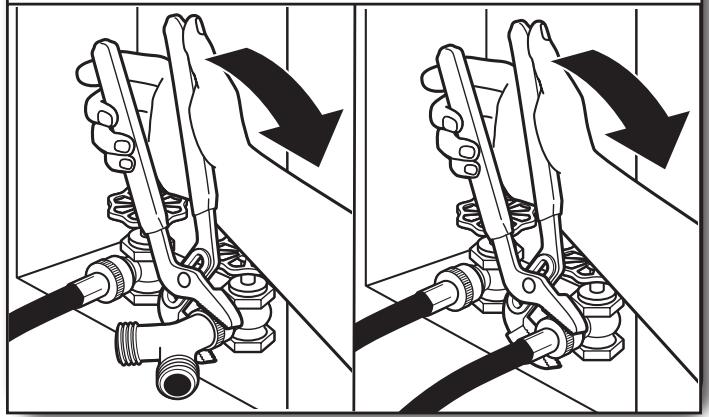

3. Serrer les raccords
Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.
REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.
4. Fixer le long tuyau au raccord en "y" et serrer les raccords
L'une des extrémités du tuyau long compte un treillis métallique à l'intérieur du raccord. Fixer cette extrémité au connecteur en "Y". Fixer le tuyau d'alimentation en eau froide de la laveuse à l'autre extrémité du raccord en "Y". Visser le raccord à la main pour qu'il repose sur le raccord. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.
REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

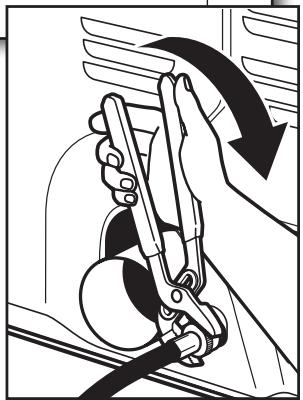

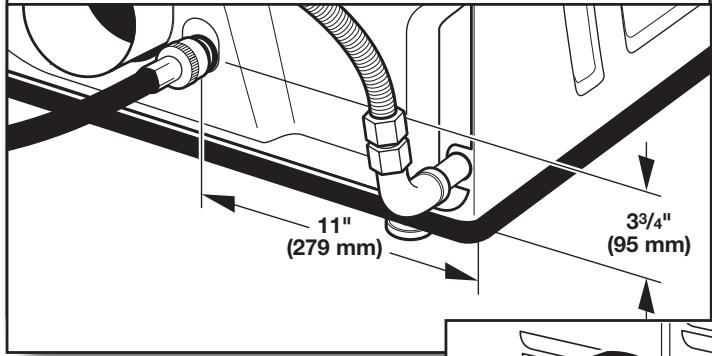

5. Fixer le long tuyau à l'électrovanne de replissage de la séchuse et serrer les raccords
Fixer l'autre extrémité du long tuyau à l'électrovanne située au bas du panneau arrière de la séchuse. Visser le raccord à la main jusqu'à ce qu'il repose sur le connecteur de l'électrovanne. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.
REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

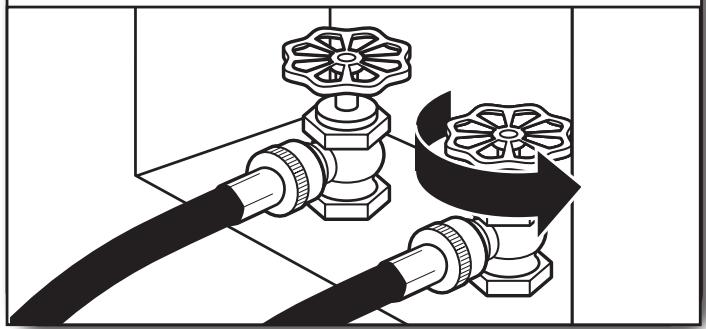

6. Ouvrir le robinet d'eau froide
Vérifier que les robinets d'eau sont ouverts.

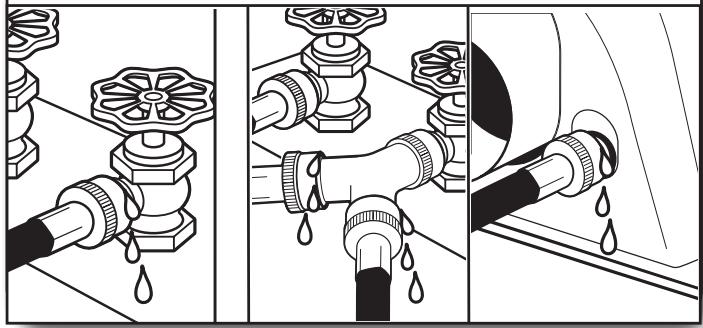

7. Recherche de fuites
Vérifier qu'il n'y a pas de fuites autour du raccord en "Y", du robinet et des tuyaux.
1. Raccorder le conduit d'évacuation au clapet d'évacuation
À l'aide d'une bride de fixation de 4^ (102 mm), relier le conduit d'évacuation à la bouche d'évacuation de la séchuse. Si l'on réalise le raccordement au conduit d'évacuation existant, s'assurer que celui-ci est propre. Le conduit d'évacuation doit être fixé par-dessus la bouche d'évacuation de la séchuse et à l'intérieur du clapet d'évacuation. S'assurer que le conduit d'évacuation est fixé au clapet d'évacuation à l'aide d'une bride de fixation de 4^ (102 mm).
2. Placer la séchuse à son emplacement final
Placer la séchuse à son emplacement final. Éviter d'écraser ou de déformer le conduit d'évacuation. Une fois la séchuse en place, sortir le carton sous la séchuse.
1. Réglage de l'aplomb de la sécheuse
Vérifier l'aplomb de la sécheuse dans le sens transversal. Répéter l'opération dans le sens avant-arrière.
REMARQUE: La séchuse doit être d'aplomb pour que le système de détection d'humidité fonctionne correctement.
Pas d'aplomb
D'APLOMB
Pas d'aplomb
2. Réglage des pieds de nivellement
Si la sécheuse n'est pas d'aplomb, la soulever à l'aide d'une cale en bois et utiliser une clé pour ajuster les pieds en les déployant au besoin, puis contrôler de nouveau l'aplomb. Une fois que les pieds de nivellement sont d'aplomb, s'assurer que les quatre pieds sont en contact ferme avec le plancher.
Achever l'installation LISTE de verification
Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée. Vérifier la présence de tous les outils. Jeter/recycler tous les matériaux d'emballage. Vérifier que les robinets d'eau sont ouverts. Vérifier qu'il n'y a pas de fuites autour du raccord en "Y", du robinet et des tuyaux. Vérifier l'emplacement définitif de la sécheuse. S'assurer que le conduit d'évacuation n'est pas écrasé ou déformé. Vérifier que la sécheuse est d'aplomb. Voir "Réglage de l'aplomb de la sécheuse". Ôter la pellicule protectrice de la console et tout ruban adhesif resté sur la sécheuse. Essuyer soigneusement l'intérieur du tambour de la sécheuse avec un chiffon humide pour éliminer toute trace de poussière. Lire la section "Utilisation de la sécheuse" dans le "Guide d'utilisation et d'entretien". Si on reside dans une région où l'eau est dure, l'emploi d'un adoucisseur d'eau est recommandé pour contrôler l'accumulation de tartre dans le circuit d'eau de la sécheuse. Avec le temps, l'accumulation de tartre peut obstruer différentes parties du circuit d'eau, ce qui réduira la performance du produit. Une accumulation excessive de tartre peut entraîner la nécessité de remplacer ou de réparer certains composants.
Modèles électriques :
- Brancher sur une prise reliée à la terre.
Modèles à gaz :
S'assurer que l'alimentation en gaz est ouverte. Vérifier qu'il n'y a pas de fuites.
Sélectionner un programme de séchage minuté avec chaleur et mettre la séchuse en marche. Ne pas sélectionner le réglage de température Air Only (air seulement).
Si la séchuse ne démarre pas, vérifier ce qui suit :
- Les commandes sont réglerées à la position de marche ou sur "ON" (marche).
- Le bouton Start (mise en marche) a été enfoncé fermement.
- La séchuse est branchée dans une prise reliée à la terre et/ou l'alimentation électrique est connectée.
- Le fusible du domicile est intact et serré ; le disjoncteur n'est pas déclenché.
- La porte de la séchuse est fermée.
Cette séchuse démarre automatiquement une procédure de diagnostic au début du premier programme.
REMARQUE: Il est possible que la séchuse dégage une certaine odeur lorsqu'elle chauffe pour la première fois. Cette odeur est normale lorsque l'élément chauffant est utilisé pour la première fois. L'odeur disparaîtra.
Inversion du SENS d'ouverture de la porte
Le sens d'ouverture de la porte peut être changé du côté droit au côté gauche, si désiré.
- Placer une serviette ou un chiffon doux sur le dessus de la sécheuse ou du plan de travail pour éviter d'endommager la surface.
Dépose de la porte
- Ouvrir la porte de la sécheuse.
- Retirer la vis inférieure (B) de chacune des deux charnières qui fixent la porte de la sécheuse au panneau avant de la sécheuse.
- Desserrer la vis supérieure (A) de chacune des deux charnières à l'étape 2.
- Retirer la porte de la sécheuse et les charnières en les soulevant à la verticale. Poser la porte sur une surface plane protégée, côte intérieure (partie interne de la porte) vers le haut. Retirer les deux vis desserrées qui restent du panneau avant de la sécheuse.
- Retirer les quatre chevilles de plastique (A) situées à l'extérieur de l'ouverture de la porte de la sécheuse.
- Installer 4 chevilles de plastique (A) dans les trous des vis sur la gauche de la sécheuse, là où les charnières ont été retirées à l'étape 4.
Inversion de la gâche
- Retirer la gâche de la porte (A) de l'ouverture de la porte de la sécheuse.
- Retirer la vis esthétique (B) à l'opposé de la gâche de la porte (A).
Gâche de la porte B. Vis esthétique
- Réinstaller la gâche de la porte et la vis esthétique au côté opposé de leur emplacement initial.
REMARQUE: La gâche de la porte et les chevilles doivent être sur le même côté de l'ouverture de la porte.
Réinstallation de la porte
- Retirer les 4 vis et les deux charnières de la porte de la sécheuse.
- Réinstaller les 4 vis dans les mêmes trous.
- Retirer les quatre vis du côté opposé de la porte.
- Installer les deux charnières sur le panneau avant de la séchuse à l'aide de 4 vis. Utiliser le côté sans fente pour fixer la charnière sur le panneau avant.
- Installer les vis dans les trous supérieurs de la charnière sur la porte. Ne pas serrer les vis. Laisser les vis en retrait d'environ 1/4'' (5 mm).
- Suspendre la porte : insérer les têtes de vis dans les trous de fente supérieurs des charnières et glisser la porte vers le bas. Aligner les trous de vis inférieurs de la charnière et de la porte. Fixer deux vis inférieures. Serrer toutes les vis de la charnière.
- Fermer la porte, vérifier l'engagement de la gâche.
